Содержание

Инструменты и приспособления для заточки цепей бензопил

Используя для работы с деревянными изделиями цепные бензиновые или электрические пилы, через некоторое время отмечается постепенное снижение эффективности инструмента. Низкая точность выполнения реза, увод шины в сторону, мелкая пылеобразная стружка и даже остановка пилы — это признаки затупившейся цепи, что требует применения приспособления и станков для заточки цепей бензопил.

Зубья изнашиваются не только по причине попадания в зону работы пилы старых гвоздей, металлических предметов, абразива, но и просто в силу физического износа от работы в тяжёлых условия. Рез твёрдых пород дерева, плит ДСП, ДВП, OSV приводит к ускоренному износу режущего инструмента.

Способы, методы и устройства для заточки

Применяя пилу нерегулярно, вопрос заточки целесообразно решать с помощью сервисных служб. Специализированные салоны по продаже инструмента везде оказывают такие услуги. Цена вопроса, обычно, невелика, но иногда возникают жалобы на результаты выполненных работ. Желая получить качественную заточку цепи, стоит взять этот вопрос в свои руки. Остановимся поподробнее на том, как это сделать.

Существует несколько разновидностей методов заточки цепи:

  • ручной с помощью планки и напильника;
  • ручной посредством болгарки;
  • ручной заточным станком;
  • автоматический заточным устройством для цепей бензопил.

Для того чтобы определиться с методом затачивания, нужно оценить интенсивность использования пилы. Если работа инструментом носит эпизодический характер, то достаточно иметь в хозяйстве наиболее простые устройства для заточки. Наименее затратный способ — ручной, проведённый посредством специального круглого напильника и планки.

Чуть дороже операция заточки может обойтись с применением болгарки. Но учитывая то, что в арсенале мастеров этот инструмент, как правило, всегда присутствует, цена будет ненамного больше.

В случае довольно широкого применения в работе бензиновых и электропил целесообразно приобрести точило промышленного изготовления. Тут возможны два варианта:

  • с ручным перемещением цепи;
  • с автоматической подачей.

Остановимся поподробнее на каждом из них.

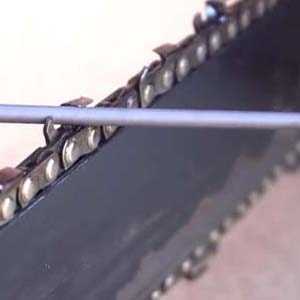

Использование напильника и планки

В торговых салонах по продаже инструмента можно приобрести наиболее простой и недорогой прибор для заточек цепи бензопил. Он состоит всего из двух комплектующих — планки и напильника. Планка предназначена для обеспечения правильного угла заточки. Она закрепляется непосредственно на цепи и служит направляющей для круглого напильника. Процесс затачивания, конечно, несколько утомителен и требует определённых навыков. Но по своей затратности — это самый дешёвый вариант. А если есть некоторый опыт, то можно получить довольно качественный результат.

Ручная заточка болгаркой

Чтобы безопасно использовать болгарку для заточки пилы, нужно изготовить приспособление для бензопилы своими руками. Суть его состоит в том, чтобы закрепить углошлифовальную машинку, обеспечив её неподвижность. Или же зафиксировать цепь оправкой, но этот вариант более трудозатратный, так как её периодически необходимо перемещать, обеспечивая доступ ко всем зубьям.

Некоторые умельцы умудряются заточить цепь, не снимая с шины пилы. Но для этого нужна особая сноровка и умение, ведь довольно тяжело выбрать рекомендуемые углы болгаркой, находящейся на весу.

Закрепить углошлифовальную машинку можно или в тисках за её ручку, или же с помощью самодельно изготовленной стремянки, удерживающей инструмент за корпус. Получится аппарат, напоминающий гаражный наждак.

Закрепив и запустив аппарат, можно переходить непосредственно к процессу заточки цепи бензопилы болгаркой. И тут важно правильно направлять зубья, выдержав необходимый угол и глубину входа точила. Опытным путём определите время воздействия наждачного круга на зуб, не допуская его перегрев и потерю твёрдости.

Результат производимых работ зависит от сноровки и умения исполнителя. Затачиваемая цепь имеет только одну опору — руки мастера. А это значит, что исключительно он задаёт параметры заточки, и от его умения зависит успешность процесса. Самым большим минусом этого метода является повышенная травмоопасность.

Применение приспособления для бензопил

Наиболее распространённым прибором для затачивания признано устройство промышленного производства с электродвигателем, на валу которого установлен наждачный круг. Двигатель шарнирно закреплён на станине и имеет способность подводиться к зубьям цепи, которая, в свою очередь, закреплена в специальных кронштейнах, позволяющим перемещать её, подводя под шлифовальный круг.

Такая конструкция очень проста, точна, безопасна и производительна. Процесс идёт довольно быстро, так как нет необходимости следить за соблюдением углов заточки. А глубина и время врезания успешно контролируются оператором.

Автоматические заточные станки

Принципиальной разницы в конструкции автоматических и ручных станков почти нет. Добавлен узел автоматической протяжки, позволяющий свести участие человека в процессе к минимуму. Важно лишь правильно установить цепь и запустить станок. Немаловажной особенностью является возможность регулировки угла затачивания зуба, позволяющая точить цепи различных производителей.

Критерии выбора агрегата

При покупке основное внимание уделяется ключевым показателям заточных станков, определяющих степень их технического соответствия запрашиваемым требованиям покупателя:

  • мощность двигателя;
  • скорость вращения шпинделя;
  • комплектация;
  • наличие дополнительных принадлежностей.

Мощность и скорость вращения напрямую влияют на производительность станков и обеспечивают обработку большего количества инструмента за единицу времени.

Наличие дополнительных принадлежностей позволит применить агрегат не только для заточки цепей, но и для работы с режущими инструментами кусторезов и другой аналогичной техники. Установка системы охлаждения исключает риск перегрева зуба. Автоматический зажим тисков при шлифовке обеспечит гарантированное качество кромок.

Являясь обладателем бензопил определённого производителя, нужно стремиться приобретать заточные станки этой же марки, так как изготовитель конструирует приборы однозначно для обслуживания своего парка. Так, приспособления для бензопилы Штиль обеспечивают фиксированное положение цепи и двигателя, гарантирующие рекомендуемый угол заточки.

Выбирая станок для заточки, следует обратить внимание на лидеров рынка, гарантирующих постоянное качество выпускаемой продукции:

  • Makita.
  • Oregon.
  • Stihl.
  • Sadko.

Некоторые из них предлагают варианты мобильных агрегатов, позволяющих работать не только в стационарных условиях, но и за пределами населённых пунктов. Лишь проанализировав все требования к приобретаемому устройству и предложения на рынке, можно найти оптимальный вариант покупки.

obrabotkametalla.info

Самодельное приспособление для заточки цепей бензопил

Из этой статьи Вы узнаете, как быстро заточить цепь бензопилы с помощью самодельного приспособления, которое можно сделать за 5 минут.

Для изготовления самоделки понадобится:

  • Шуруповёрт.
  • Круглый напильник для заточки цепи.
  • Подшипник с внутренним диаметром 10 мм.
  • Клеевой стержень диаметром 11 мм от термопистолета.

Теперь сам процесс изготовления приспособления.

Отрезаем кусок клеевого стержня и вставляем его во внутреннюю обойму подшипника.

Стержень внутри подшипника держится плотно.

Затем нагреваем конец напильника.

И вставляем напильник разогретой стороной в термоклей, точно по центру.

Вставляем напильник в шуруповёрт.

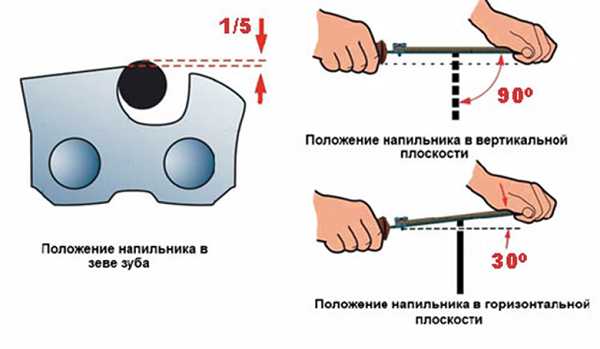

Приступаем к заточке, схема заточки цепи бензопилы показана на рисунке.

Включаем шуруповёрт и совершаем напильником движения по резцу, вперёд-назад.

Вот таким простым приспособлением можно быстро наточить цепь бензопилы.

Рекомендуем посмотреть видео автора, где показано как заточить цепь бензопилы самодельным приспособлением.

Загрузка...

sam-stroitel.com

Приспособление для заточки цепных пил с помощью дремеля

Купил когда-то я себе цепную электропилу…

Почему электро? Нравится мне электроинструмент. Он гораздо проще в обслуживании по сравнению с бензопилами, меньше и легче, а также издает на много меньше шума. Кроме того, где-то читал, что если у вас на участке есть ульи с пчелами, то пользоваться бензоинструментом не очень рекомендуется. Не то чтобы у меня были пчелы… А также мне за тещей по улице с бензопилой не гоняться (у меня удлинитель есть хороший, достает до всех углов участка), поэтому однозначно я выбрал электропилу. Но это присказка.
Добрый продавец подарил мне в комплекте напильник для заточки пилы. Примерно такой:

Вот им то по мере необходимости я иногда и пользовался. А поскольку пила использовалась исключительно для домашних дел (дров для камина напилить, соседу помочь дерево убрать с участка), то точил я ее не часто. Можно было отдать цепь на заточку профессионалу, но нужно сказать, что в те времена стоимость такой работы составляла примерно одну треть может чуть меньше от стоимости новой цепи. Спешить было некуда, под стакан темного чая эта несложная работа занимала каких-то полчаса может чуть больше.

Когда-то увидел в магазине специальный станок для заточки. И при том, что стоил он не так и дорого (порядка $25-$30) покупать я его не стал.

Во-первых, не так часто я точил пилу, во-вторых, всего инструмента не купишь, как бы не хотелось, хотя бы потому, что его нужно где-то хранить. Зато, я увидел, что для заточки используются обычные отрезные круги для болгарки. Тогда в голову пришла мысль использовать небольшую болгарку для этой работы. Конечно, уже пиво не попьешь во время этой работы, потому как требуется твердая и уверенная рука, а также точный глазомер. Хотите верьте, хотите нет, но я не запорол ни единого зуба. После приобретения бормашинки аля дремель, я стал точить цепь с помощью нее. Диски, которые входили в комплект довольно тонкие, и если заточить сам зуб получается легко, то заднюю часть (уж не знаю как по науке она называется) не получалось, потому что там требуется скругление. Я сделал из обычного диска для болгарки маленькие диски для дремеля (в диске сверлится отверстие, рисуется диск нужного диаметра и вырезается ножницами по металлу). Слышу возгласы из угла, мол таким образом разбиваются подшипники на дремеле… Если делать все аккуратно, то такой диск практически не бьет. Мало того, если его обточить на малых оборотах, то он становится идеально круглым. Если ну очень жалко дремеля, эту операцию можно проделать на обычной дрели (уж там подшипникам ничего не будет), а уже потом использовать в дремеле.
К сожалению, в данный момент у меня нет цепной пилы… Но тут www.banggood.com предложил сделать обзор на некое приспособление для заточки, которое используется совместно с дремелем. На моё замечание, что в данный момент я не располагаю пилой, мне выслали еще и цепь, на которой можно потренироваться.
Деваться было некуда, приступим к описанию.
Несмотря на новогодние праздники, посылка долетела всего за 30 дней. Самое интересное, что было отправлено несколько посылок, но первыми пришли те, которые ушли позже со склада отправителя.

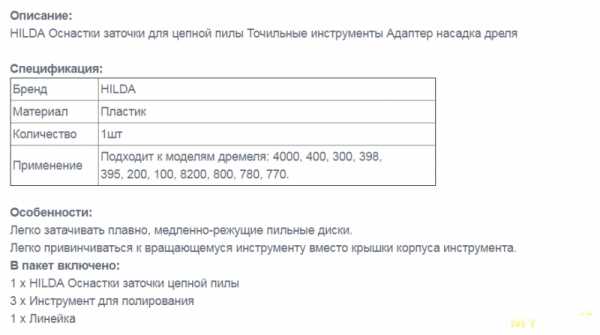

Прибор не безызвестной фирмы Hilda состоит из направляющей или собственно оснастки, линейки, с помощью которой центрируется режущий инструмент и трех шлифовальных камней 4.1, 4.6 и 5.6 мм (или мой штангель-циркуль врет или просто они новые, а диаметр должен быть 4,4.5,5,5).


Насчет камней не уверен, но кажется это металлическая штука с алмазным напылением (типа алмазного надфиля). Диаметр хвостовика 3,1 мм. Далее, я и буду называть их надфилем.
Как этим пользоваться без 100 грамм кофе не разобраться. Благо на сайте есть инструкция в картинках. Там даже написано в какой момент и как нужно включать дремель.


Дремеля у меня нет, но когда-то взял вот такую «Прямую шлифовальную машину ЗЕНИТ ЗГ-250». Должен сказать, вполне приятный аппарат.

Теперь попробуем собрать все воедино. Делаем по букварю.

Подбираем polishing tool по диаметру. Для моей цепи это 4,5 мм. Далее, на линейке можно узнать какой диаметр выбран (для это есть отверстия в линейке). Накручиваем оснастку на бормашинку, вставляем и зажимаем режущий инструмент.


Вот здесь меня ждало небольшое разочарование. К сожалению резьба, которая сделана на оснастке не совсем совпала с резьбой на машинке. Не зря на странице товара написано: «Fits for Dremel Models: 4000, 400, 300, 398,395, 200, 100, 8200, 800, 780, 770.». Однако, оснастка держится довольно хорошо, тем более, что она работает как ориентир и не несет на себе никакой нагрузки.

Далее ослабляем винт для регулировки оснастки. Прикладываем линейку, выравниваем и фиксируем винт. Инструмент готов к работе.

Как я уже писал выше, в данный момент цепной пилы у меня нет, поэтому пришлось изготовить небольшой стенд для испытания инструмента.

Приступим к работе. Перетачивать всю новую цепь как-то смысла нет, но пару зубьев можно сделать. Тем более потом, можно сравнить заводскую заточку и то, что получилось. На первой фотографии зуб до обработки, похоже они не затачиваются, а просто штампуются.

На двух других — результат работы инструмента.


Работать довольно удобно и быстро. Надфиль затачивает сразу все стороны зуба. Если не рассчитать с диаметром (взять меньше), то прийдется немного «поелозить» по зубу, что не очень скажется на качестве заточки.
По ссылкам вы увидете пару видеороликов как все происходит.
Видео 1
Видео 2
Самое интересное, что на другой странице аналогичного товара увидел, что им предлагают точить обычные пилы.

Как такое возможно, не представляю. Разве что есть пилы с особой разводкой. Однако, как мне кажется, данный инструмент можно использовать не только для заточки цепных пил.

Уже после написания обзора мне удалось у знакомого знакомых найти бензопилу и на ней испытать инструмент. Работать с цепью, которую уже точили немного проще, т.к. надфиль входит свободнее. Примерно за 15 минут была заточена вся цепь. К сожалению, опробовать ее не удалось, потому как не сезон и пилить было нечего. Но судя по результату все будет замечательно.
Ниже фотография одного зуба после работы и видео (пару секунд всего), как все происходило.

Видео

На фотографиях выше инструмент уже после всех работ. Использовался средний надфиль. Как видно, он ничуть не пострадал и не изменил свой внешний вид. Можно сделать вывод, что прослужит он долго.

Из всего выше сказанного следует, что данная оснастка вполне пригодна к эксплуатации «для дома, для семьи» ©. Возможно использовать ее для профессиональной работы не стоит (я имею в виду очень частое использование), для это существуют другие приспособления.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Напильник для заточки цепей бензопил. Приспособления для заточки.

8211 Просмотры 0

Правильно заточенная цепь для бензопилы- один из залогов успешного и продуктивного пиления. Хорошо наточенная цепь не создает лишних нагрузок на пилу, легко преодолевает естественное сопротивление древесины и требует меньшего количества смазки, а кроме того служит дольше.

Заточить цепь можно отдав ее в пункт заточки (это обычно или в мастерских по изготовлению ключей или в специализированных магазинах). Кроме того можно наточить пильную цепь и самостоятельно, имея некоторые навыки и знания.

Существует два способа самостоятельно заточить цепь для бензопилы:

  • С помощью заточного станка для цепей
  • С помощью специального напильника



Про заточные станки для цепей я уже писал: Станок для заточки цепей: нужен ли и как выбрать? Сегодня же поговорим о напильниках для цепей.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)Толщина звена (мм)Диаметр напильника (мм)Угол заточки (градусы)Градус наклона режущего зуба
1/4"(6.35мм) 1,1-1,3 4 30 0,65 мм
3/8" Picco/Micro (9.3 мм) 1,1 4 30 0,65 мм
3/8" Picco/Micro (9.3 мм) 1,3 4 30 0,65 мм
3/8" Picco/Micro (9.3 мм) 1,3 (для продольного пиления) 4 10 0,65 мм
0.325" (8,25 мм) 1,3 4,8 30 0,65 мм
0.325" (8,25 мм) 1,5 4,8 30 0,65 мм
0.325" (8,25 мм) 1,6 4,8 30 0,65 мм
0.325" (8,25 мм) 1,3-1,6 (для продольного пиления) 4,8 10 0,75 мм
3/8" (9.3 мм) 1,3 5,5 30 0,65 мм
3/8" (9.3 мм) 1,5 5,5 30 0,65 мм
3/8" (9.3 мм) 1,6 5,5 30 0,65 мм
3/8" (9.3 мм) 1,3-1,6 (для продольного пиления) 5,5 10 0,75 мм
0.404" (10,26 мм) 1,6 5,5 30 0,75 мм
0.404" (10,26 мм) 1,6 1,3-1,6 (для продольного пиления) 5,5 10 0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь  опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

  • Контролировать расстояние до ограничителя глубины
  • Проверять угол заточки режущих зубьев цепи
  • Очищать канавку и измерять ее глубину
  • Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Купить контрольный (опиловочный) калибр 3/8 «. 0.325»

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Купить державку с напильником (3.2 мм; 1/4 РМ3)

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно  проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Купить Комбинированный шаблон для цепи Н25 Husqvarna

Купить Комбинированный шаблон для цепи Н30 Husqvarna

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Купить направляющую для державки

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Купить шаблон для низкопрофильной цепи Н36 Husqvarna

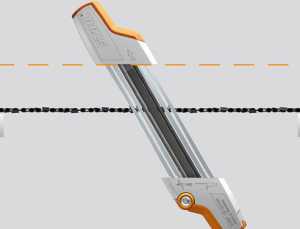

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Купить зажимную державку (Зажим напильника) 4.0 мм; 3/8″,2 в 1

Купить зажимную державку (Зажим напильника) 4.8 мм; 0.325″,2 в 1

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Купить заточное роликовое устройство Stihl FG4

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Купить приспособление для заточки цепи Stihl FG 2

Струбцина

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

  • Напильник(-и) круглый различного диаметра
  • Напильник плоский
  • Шаблоны
  • Державки
  • Контрольный калибр

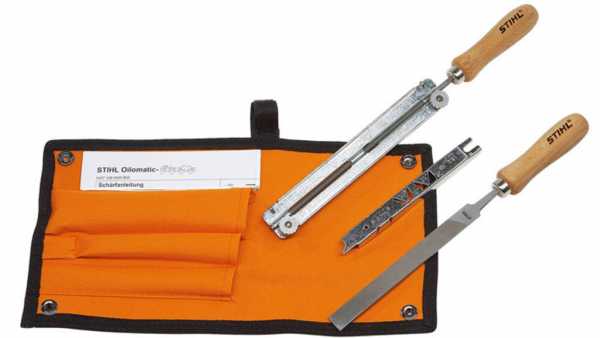

Наборы Stihl

Набор заточной (4.0 мм) Stihl 56050071027

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Заточной набор d4,8 мм для 0,325 Stihl 56050071028

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4,8 мм; Напильник плоский; Калибр

Наборы Husqvarna

Набор заточной для цепей 3/8 дюйма, 1,3 мм

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм - 2 штуки; Напильник плоский; Комбинированный шаблон; Рукоятка

Комплект для заточки цепи 0.325 0,325 дюйма

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм - 2 штуки; Напильник плоский; Комбинированный шаблон; Рукоятка;

Комплект для заточки цепи 3/8 дюйма; 1.5 мм

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм - 2 штуки; Напильник плоский; Комбинированный шаблон; Рукоятка;

Комплект для заточки цепи h47 3/8 дюйма

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм - 2 штуки; Напильник плоский; Комбинированный шаблон; Рукоятка;

Как правильно заточить цепь бензопилы самостоятельно



Видео о напильниках для заточки цепей и о самой заточке тоже…

Самая правильная инструкция о том как затачивать цепи бензопилы, на мой взгляд представлена в обзоре от магазина «Все Инструменты».

Обзор комплекта для заточки цепи от Stihl.





Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

benzopilatut.ru

Приспособления Для Ручной Заточки Цепей Бензопил

Заточка цепей бензопилой собственными руками

Зуб цепи масштабирует дерево как плоскость, а толщина стружки регулируется высотой ограничителя.

Интенсивная работа пилы ведет к быстрому притуплению цепи. В течение одного дня может потребоваться несколько заточков. Проблема также усугубляется тем, что зуб быстро тупает, когда он встречает землю. Достаточно поставить шину на шину один или два раза, и работу можно остановить. стружка становится мелкой, и пила перестает вникать в дерево.

Чем раньше затупленные зубы заострены, тем меньше материала необходимо удалить при заточке. срок службы пильной цепи больше. Чтобы определить момент, когда заточка уже требуется, достаточно просто. Важной особенностью является подающая сила. Правильно заточенная цепь втягивается в разрез уже с небольшим толчком. Если, наоборот, бензопила вынуждена видеть с увеличенной подающей силой, зубы притупляются. Притупленная цепь также может быть распознана, если вместо большого толстого чипа из разреза выталкиваются только мелкие чипсы.

В этой ситуации бензопилу необходимо срочно заточить. Не используйте тупую или дефектную пильную цепь. следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резки. Кроме того, это означает снижение производительности, высокий расход топлива и повышенный износ всех частей цепной пилы.

Параметры цепных зубов

Для достижения оптимальных режущих свойств зубные лезвия имеют определенные углы. Угловая задняя часть зуба образует задний угол верхнего лезвия. Этот угол необходим для вырезания верхнего лезвия в древесину.

Зубчатый клинок зуба образует задний угол концевого лезвия. Этот угол необходим для боковой резки чипов.

Край торцевого лезвия образует передний угол со скользящей поверхностью режущего элемента. Передние углы различных типов цепей варьируются от 60 до 85 °.

Задний угол верхнего лезвия характеризует наклон верхней лопасти.

Этот угол измеряется относительно плоскости скольжения режущего рычага и, в зависимости от типа пильной цепи, имеет значение от 50 ° до 60 °. Верхним лезвием является основное лезвие и задний угол верхнего лезвия. это самый важный угол. Задний угол верхнего лезвия трудно измерить, его правильное значение формируется, когда наблюдаются другие предписанные значения.

Угол разреза или угол в плане получают путем измерения от верхней режущей кромки под прямым углом к ​​направляющей планке.

Угол измельчения может быть изменен в зависимости от применения. Основное правило: чем больше угол заточки, тем выше эффективность резания при резке размороженной мягкой древесины. Уменьшение угла заточки при резке замороженной и / или твердой древесины способствует более плавной работе пилы и уменьшению вибрации. Однако следует избегать угла заточки более 35 ° и менее 25 ° (за исключением цепей для продольной распиловки, при которых этот угол равен 10 °).

Передний угол, угол шлифования и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на способность резания цепи. Обязательно соблюдайте предписанные значения.

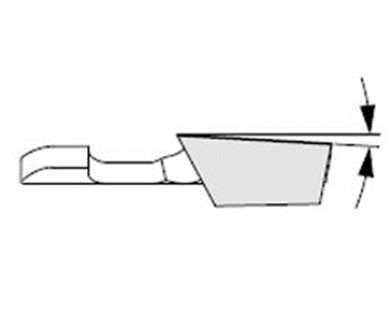

На каждом режущем звене перед зубчатым лезвием располагается ограничитель глубины. Разница в высоте между верхним краем датчика глубины и передним краем задней части зуба определяется как расстояние от ограничителя глубины.

Глубина ограничителя глубины зависит от глубины вставки верхнего лезвия в древесину (толщина стружки) и, следовательно, производительности. Расстояние от датчика глубины задается в зависимости от шага цепи и типа исполнения. В норме оно должно составлять 0,5-0,8 мм, чаще 0,6 мм. Высокие значения приведут к увеличению склонности бензопилы к отдаче, слишком сильному сцеплению и вибрации цепи. Низкие значения приводят к снижению производительности. Так как расстояние до упора глубины при каждой заточке пилы уменьшается из-за уменьшения верхнего края зуба, глубиномер также нуждается в периодической распиловке. через 5-10 заточка цепи.

Обзор устройства для заточки цепей

Это устройство у нас уже более 12 лет и никогда не хотело меняться на что-то еще.

Заточка цепи для продольной распиловки вручную

Реконструкция пилы цепь для распиловки древесины вдоль волокон. Мы готовим мини-гарнитуру для работы.

Общие правила для заточки цепных бензопилов

Инструменты для заточки цепей

На держателе с круглым файлом есть линии, которые позволяют ему правильно позиционировать его относительно цепочки. Держатель крепится на заостренном зубе в соответствии с ориентационными линиями. В этом случае сама пластина опирается на верхний край зуба и указатель глубины, и файл находится под режущей кромкой.

Использование держателя гарантирует, что файл соответствует зубу на правильной высоте. Для разных этапов пильной цепи имеются разные держатели. Правильный выбор держателя в сочетании с правильным диаметром файла гарантирует, что файл выступает за спину зуба на 1/5 его диаметра. Используйте только специальные файлы для заточки пильных цепей.

Прежде чем затачивать цепную цепную пилу, желательно зафиксировать шину. При шлифовании необходимо, сохраняя положение держателя и нажимая файл на заостренный край, чтобы сделать несколько (2-3) поворотов от себя. Не пытайтесь слишком сильно нажимать на файл, движения должны быть плавными и измеренными. Файл регулярно поворачивается, чтобы избежать одностороннего износа. Все остальные зубы обостряются одинаково. Удобнее сначала затачивать зубы в одном направлении, затем менять положение и делать то же самое с зубами другого направления.

При затачивании всех зубов сделайте одинаковое количество ходов с файлом при одинаковом давлении. Благодаря этому будет получена такая же длина зуба. Все режущие зубы должны иметь одинаковую длину. Различная длина зубов вызывает неравномерное перемещение цепи и образование трещин в ней. Если длина зубов не одинаковая, все режущие зубы должны быть разрезаны на длину самого короткого зуба.

После небольшого затачивания режущих зубьев глубина останавливается. Для этого шаблон накладывается на него таким образом, чтобы ограничитель попадал в паз, а наконечник, выступающий из прорези, нарезался плоским файлом.

Такие наборы с разными пучками продаются во многих магазинах, торгующих инструментом, например, здесь продаются различные наборы и отдельные файлы (только для покупки через интернет-магазин, потому что в обычном магазине этой сети цена может быть выше ).

Принцип использования другого набора для цепных цепных колец не отличается от первого, хотя его конструкция имеет различия.

Для заточки режущего зуба используется круглый файл, а также для заточки глубиномера. квартира. Специальный шаблон обеспечивает параметры шлифования как для режущих зубов, так и для остановок. В первом случае она накладывается на цепочку таким образом, что она попадает в ее щели. Файл, нанесенный на шаблон и расположенный под режущей кромкой, опирается на направляющие ролики. Направление движения файла должно быть параллельным боковым граням шаблона.

При шитье ограничителя шаблон накладывается таким образом, чтобы ограничитель попадал в паз, рядом с которым написано SOFT (для мягкой древесины) или HARD (для жестких). Как и в случае первого устройства, шлифование выполняется путем плавного плавного перемещения плоского файла от себя.

Цепные пилы

Stihl выпускает две версии ручных машин. стационарные FG 2 и мобильные FG 1, установленные непосредственно на шине. Существуют аналоги менее известных фирм, соизмеримые в цене с более простыми устройствами, описанными выше, например, это.

Рабочая часть этих устройств структурно напоминает циркулярную пилу, в которую вставляется круглый длинный файл вместо пильного диска. FG 1 и FG 2 не только заточить цепи, но и исправить их, отрегулировав длину верхнего края всех зубов под одним размером. самым маленьким зубом, который воспринимается как контрольный зуб. Довольно сложный механизм позволяет вам установить все необходимые параметры. Заточка производится на 2-3 движения, затем переходите к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Это обеспечивает одинаковые параметры шлифования для всех зубов. При шитье ограничителя круглый файл меняется на плоский.

Легко и удобно использовать электрический шлифовальный станок для бензопилы. Он имеет систему настройки, которая позволяет вам установить цепь под прямым углом и довести диск точно до заточенного края. Существуют машины, которые автоматически удерживают тиски, когда диск опускается на цепь.

nzizn.ru

Приспособа Для Заточки Цепей Бензопил

Самодельный заточной станок для цепей бензопил

Зубья цепи бензопилы тупятся достаточно стремительно. При беспрерывной работе править их своими руками приходится пару раз за один денек. Когда им попадает земля по другому говоря маленькие камешки неувязка утежеляется деформацией. Для чего нужен станок для заточки цепей бензопил и на что обратить внимание при покупке. А также тонкости использования устройства. Заместо стружки из-под зубьев цепей полетят маленькие опилки не эффективность работы приметно снизится. При своевременных заточках снимается малый слой металла, возрастает срок эксплуатации пилы.

Когда требуется заточка

Зачастую пользователь не замечает затупления зубьев цепей бензопилы и продолжает работу. Снижается производительность работы, увеличивается расход топлива и нагрузка на механизмы, быстрее разрушаются шина и ведущая звездочка. Чтобы избежать этих неприятностей во время работы надо смотреть на состояние опилки. О необходимости правки цепи говорят следующие признаки:

  • размер стружки уменьшается;
  • опилка темнеет;
  • появляется обилие пыли.

О неполадках говорит и изменение усилия подачи. Купить заточной станок stihl купить заклепочный станок купить диск для заточки цепей штиль спб недорого в магазине у официального дилера санкт-петербурга. Острые зубья цепей начинают резать при минимальных подачах. Когда бензопилу приходится «заставлять» работать — зубья затупились. Она режет медленнее, требует больше усилий со стороны пользователя. Внимательный хозяин с первого взгляда на цепь заметит проблему.

Форма зубьев цепи

Рабочие звенья любой бензопилы имеют несколько элементов:

Лопатка зуба снабжена двумя рабочими кромками: верхней горизонтальной и торцевой, которая расположена вертикально. Наилучшие результаты пиления возможны при определенных углах правки режущих кромок. Угол верхней режущей кромки создается спинкой зуба — этим местом бензопила врезается в дерево. Станок для заточки цепей бензопил в украине. Лопатка, ширина которой уменьшается назад, создает угол режущей кромки с торца, который отрезает стружку по бокам.

Плоскость скольжения, создаваемая краем торцевой режущей кромки, должна располагаться под углом шестьдесят пять — восемьдесят пять градусов. Наклон назад должен составлять угол в пределах пятьдесят пять — шестьдесят градусов. Основная рабочая кромка — верхняя, здесь основную роль играет верхний угол. Станок для заточки цепей днипро-м всп-560 –. Оптимальная форма верхнего угла формируется сочетанием всех изложенных параметров.

Читайте так же

Чем выше показатель угла заточки, тем легче поддается пилению мягкая древесина. При работе с мерзлыми или плотными пиломатериалами предпочтительнее меньший угол, который делает движения цепи более мягкими, снижает биение.

Заточка в любом случае осуществляется в пределах двадцать пять — тридцать пять градусов. Только для продольного пиления зубья затачивают под десять градусов.

Заточка цепи на бензопиле своими руками

Насадка. Приветствую всех на канале stremitelnij ! В этом видео насадка на дремель Hilda для заточки.

Правила заточки зубьев

  • Показатели остроты угла рабочего звена и высоты ограничителя должны совпадать с указанными в паспорте;
  • Габариты зубьев должны быть одинаковыми;
  • Зубья затачивают напильником круглого сечения малого поперечника, так как цепь изготавливается из относительно мягкого материала, а форма внутренней поверхности зубьев цепей округлая;
  • Во время работы напильник устанавливают под углом девяносто градусов по вертикали и десять (30) градусов по горизонтали. Чтобы правильно заточить цепь одним напильником требуется много времени и мастерство. Поэтому обычно для этого используют специальные станки и приспособления.

Когда бензопила используется от случая к случаю, достаточно будет набора заточника: два тонких напильника круглого сечения, плоский, фиксатор (тиски) и шаблон.

Виды оборудования

Специализированное оборудование для правки цепей своими руками может быть мобильным или стационарным.

Мобильный ручной механизм

Конструкция ручных механизмов похожа на лучковую пилу, только вместо пильной кромки используется напильник круглого сечения. Преимущество работы с таким устройством: все рабочие края цепи выравниваются под единый стандарт. Станок для заточки цепей бензопил профессионального уровня. Используется для профессиональной высокоточной заточки цепей бензопил на производстве, где необходимы большие объемы работ. Параметры заточки выставляются своими руками перед началом работы.

Для обработки каждого зубца необходимо сделать несколько движений. Во время правки цепь фиксируется в специальном устройстве, удобно подающим ее звенья. Сделать самодельный механизм достаточно сложно, для этого нужны токарный и фрезерный станок, навыки обработки металла. Можно попытаться скопировать детали заводских устройств, взяв за образец модель из магазина. Станок для заточки ножей строгальных станков станок для заточки цепей калибр мастер. Вызывает сомнения целесообразность потраченных усилий, ведь цена ручных станков невелика, а купить его можно в любом магазине.

Читайте так же

Серьезный недостаток ручного набора в том, что он рассчитан на цепи с шагом 3\8 дюйма и толщиной рабочих звеньев 1,3 миллиметра. Заточка ручным способом требует временных затрат. Если звенья серьезно повреждены, исправить их вручную не получится.

Поэтому для профессионалов предпочтительнее работать на автоматических и полуавтоматических станках. Качество заточки и производительность на них значительно выше.

Стационарный станок

Стационарный станок с электроприводом позволяет задать все настройки, подводит абразивный круг к зубьям и некоторые модели сами затягивают тиски на звеньях. Это достаточно сложное оборудование, самодельных аналогов которого не существует. Своими руками можно сделать самодельную конструкцию попроще. Основные элементы станка: рабочая поверхность и электромотор, на вал которого надевается точильный круг.

Наиболее сложный в изготовлении узел — самодельный рабочий стол, на котором цепь закрепляется и подается под нужным углом к точильному кругу.

Положение звеньев бензопилы своими руками регулируется несколькими винтами, а чтобы добиться наилучшей точности самодельный станок оснащается шкалой.

Если конструкция станины освоена, можно подбирать электромотор:

  • мощность двигателя двести пятьдесят — пятьсот пятьдесят Вт;
  • частота кручения три тысячи — шесть тысяч оборотов в минуту;
  • напряжение в сети двести двадцать — двести тридцать В, частота тока пятьдесят Гц.

В станке используются алмазные диски толщиной не более 3,2 миллиметра.

Видеоролики с демонстрацией самодельных станков:

Читайте так же

xl-info.ru

Заточка цепи для бензопилы напильником в домашних условиях и система ее смазки

Каждый инструмент нуждается в периодическом обслуживании. Если говорить о бензопиле, то в первую очередь этого требует ее основной рабочий орган – пильная цепь. Зубья нуждаются в периодической заточке. От правильности проведения мероприятий зависит срок службы инструмента и качество реза. Кроме того, каждая бензопила имеет систему смазки цепи. Знание ее устройства и принципа функционирования необходимо каждому владельцу этого инструмента.

Когда нужна заточка

Какой бы фирмы не был агрегат, приходит время, когда требуется заточка цепи бензопилы. Затупившуюся пилу можно распознать по виду опилок: если они в основном состоят из мелкой пыли, значит, зубья пора затачивать. Операцию по затачиванию можно проводить в домашних условиях, поскольку она не отличается особой сложностью. На фотографиях ниже показано, как выглядит заточенный зуб и зуб, требующий правки.

Перед началом заточки зубьев своими руками рекомендуется понять, по какому принципу они работают. На следующем рисунке показано, каким образом происходит пиление.

Как видно из рисунка, форма звена похожа на небольшой рубанок. Подобным образом и происходит строгание материала. Толщина стружки определяется ограничителем.

Параметры зубьев

Режущий элемент цепи (звено), имеет следующую конструкцию:

  1. основание;
  2. лопатка зуба;
  3. ограничитель глубины;
  4. торцевое лезвие;
  5. верхнее лезвие.

Добиться максимальной эффективности при пилении можно лишь затачиванием зубьев под нужным углом. Если сточить заднюю часть спинки зуба, то будет сформирован задний угол верхнего лезвия, позволяющий кромке беспрепятственно врезаться в материал.

Задняя лопатка также стачивается под углом назад, чтобы вертикальное лезвие могло производить торцевое обрезание волокон древесины.

Кромка верхнего лезвия должна формировать относительно нижней части звена передний угол 60-85°.

Наклон верхнего лезвия в различных типах пил может иметь угол 50-60°.

Угол заточки измеряется относительно направляющей шины (под прямым углом).

Данный угол принято изменять в зависимости от того, какие виды работ будут проводиться бензопилой. Если угол увеличить, непромерзлая и мягкая древесина будет распиливаться быстрее. Уменьшение угла заточки дает возможность пилить твердые породы древа и сильно промерзлую древесину. В дополнение к сказанному, такая мера способна устранить сильную вибрацию инструмента и способствует его плавному ходу.

Угол заточки должен быть не менее 25°, за исключением цепей продольного пиления, где угол в 10° считается нормой.

На следующем рисунке видно что перед зубом установлен упор, ограничивающий глубину захвата материала.

Данным упором, как уже говорилось, можно регулировать толщину снимаемой стружки и производительность агрегата. Зазор между верхней кромкой и ограничивающим упором должен быть 0,5-0,8 мм. Если это расстояние сделать больше, то повысится риск отдачи бензопилы, увеличится вибрация, и аппарат начнет захватывать больше материала. При малом зазоре падает скорость пиления.

Цепь для бензопилы чаще всего затачивается обычными напильниками по специальным шаблонам. Но можно это делать и на ручных либо электрических заточных станках.

Заточка цепи напильником

Чаще всего домашними мастерами используется ручная заточка. Итак, чтобы правильно заточить цепь, потребуется 2 напильника с разными профилями (плоский и круглый). Внутренний контур режущего звена имеет форму окружности, поэтому стачивается инструментом с круглым сечением. Ограничитель глубины требуется стачивать плоским инструментом.

Точить цепь бензопилы «на глаз», выдерживая все углы, очень сложно. Значительно упрощает данный процесс использование шаблонов. Один из них показан на следующих фото.

Приспособление для заточки следует разместить так, чтобы цепь вошла в пропилы, расположенные в нижней части шаблона. Напильник требуется подвести под режущую кромку и положить на ролики. Двигать заточной инструмент следует по прямой, параллельной бортикам приспособления.

Для спиливания ограничителя до нужной высоты шаблон накладывается на звено так, чтобы упор вошел в отверстие приспособления. Если вы собираетесь работать с мягкой древесиной, то упор устанавливается в отверстие напротив слова “SOFT”. И наоборот, для подготовки пилы под обработку твердой древесины, необходимо установить ограничитель под словом “HARD” на шаблоне.

Стачивать ограничитель следует плоским напильником. Движения должны быть плавными и ровными, по направлению от себя.

На следующем фото видно, что ограничитель немного выступает из приспособления, и его необходимо сточить.

Также можно приобрести фирменный набор для заточки звеньев, включающий в себя подходящий инструмент (напильники) и приспособления. Пользоваться этим набором так же просто, как и рассмотренным выше.

Заточка цепи с помощью станка

Заточной станок используют в следующих случаях:

  • режущие звенья затупились, например, при попадании пилы в песчаный грунт или почву с гравием;
  • цепь для бензопилы давно не точили, и рабочие зубья потеряли свою форму;
  • нет времени точить зубцы напильником, например, на производстве.

Станки можно разделить на электрические и ручные. Последние правильнее назвать, приспособлениями, поскольку при заточке используется физическая сила человека. У электрических станков имеется мотор, который приводит в движение абразивный круг.

Например, компания Stihl, выпустила 2 вида ручных станков.

  1. Мобильная точилка FG 1, которая легко закрепляется на шине бензопилы.
  2. Стационарный точильный станок FG 2, который можно прикрепить к верстаку.

Если присмотреться к фотографиям станков, то можно заметить, что их рабочая часть имеет большое сходство с лучковой пилой, где в качестве рабочего инструмента закреплен напильник круглого (прямоугольного) сечения. Для укорачивания упора в станок закрепляется напильник с прямоугольным сечением. Данные станки позволяют производить правку и заточку цепей бензопил, подгонять зубья по высоте (в один размер).

Чтобы наточить 1 зуб, потребуется всего 2-3 движения.

Как уже говорилось, существуют электрические станки. Эти простые в эксплуатации устройства, имеют гибкую систему настроек, благодаря которой есть возможность устанавливать цепь под разными углами и подводить точильный круг максимально точно к обрабатываемой поверхности, чем достигается правильная заточка инструмента.

Преимущество станков с электроприводом в том, что все заточные работы проходят быстро, легко, не требуют специальных знаний и навыков от оператора. Поэтому, если приходится постоянно затачивать пильные цепи в больших количествах, следует выбрать станок с электрическим приводом.

Как работает система смазки цепи бензопилы

Чтобы подача смазки к звеньям пильной цепи была наиболее эффективной, на бензопилах устанавливается специальный насос. Его задача заключается в дозированной подаче смазывающих материалов на шину агрегата. Интенсивность подачи масла зависит от количества оборотов бензинового или электрического привода.

Устройство системы смазки

Детали и конструкция смазочной системы на агрегатах от разных производителей могут незначительно отличаться, но сам принцип ее работы не меняется.

Система смазки состоит из следующих компонентов.

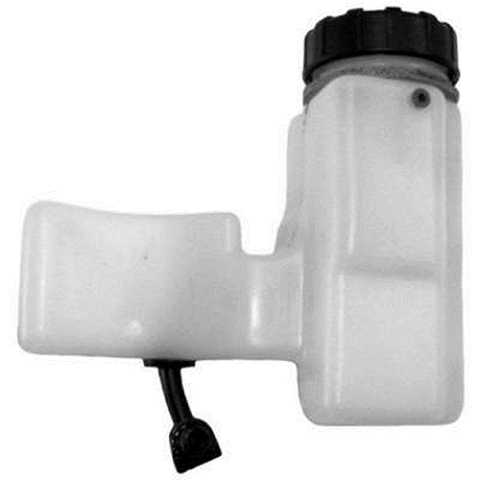

  1. Бачка для смазочных материалов. Как правило, он размещен в картере двигателя.
  2. Элемента фильтрации, расположен внутри бака.
  3. Маслопровода. Представляет собой шланг, изготовленный из устойчивой к нефтепродуктам резины.

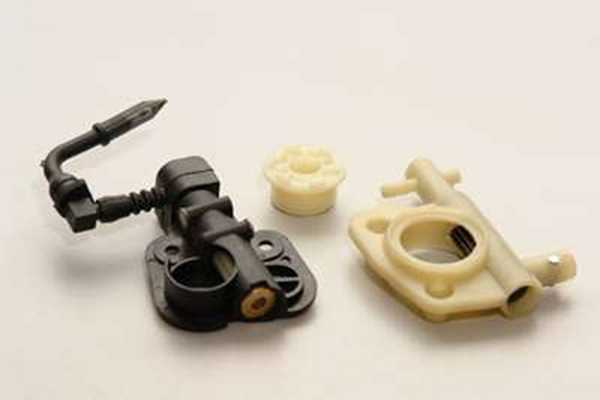

  4. Масляного насоса – основного компонента системы смазки.
  5. Шестерни червячной передачи. Основная ее функция — это передача вращательного движения от двигателя к насосу.

Шину агрегата также можно назвать частью смазочной системы, поскольку она имеет отверстия, через которые подается смазочный материал.

Кстати, цепь тоже принимает участие в транспортировке смазки и имеет некоторые конструктивные особенности для этой цели.

Принцип работы смазочной системы

Главным узлом системы является насос, и работает он по следующему принципу. Когда увеличиваются обороты двигателя, шестерня, закрепленная на главном валу, передает вращение на вал насоса посредством червячного механизма. При вращении вала насоса повышается давление в магистрали. Благодаря этому смазка начинает движение в ней по направлению к шине.

Масляный канал заканчивается в месте, где шина соприкасается с картером. Именно здесь находится проточка, с которой совмещается смазочный канал шины.

Данная проточка обеспечивает транспортировку смазки на шину, независимо от того, какое натяжение имеет цепь агрегата. Шина во время работы может иметь любое положение, но масло все равно будет поступать на нее сквозь эту проточку.

Затем в процесс смазки включается пильная цепь. На ее звеньях имеются либо отверстия, либо специальная проточка (зависит от модели цепи). Благодаря таким усовершенствованиям, смазочный материал разносится по всему периметру шины, и смазка цепи бензопилы происходит равномерно. Если обороты двигателя увеличивается, то соответственно, увеличивается интенсивность подачи масла.

На некоторых моделях агрегатов, устанавливаются насосы с возможностью регулировки подачи смазки.

В таких агрегатах, если возникает необходимость, можно увеличивать или снижать количество смазки, поступающей на шину.

tehnika.expert

Отправить ответ

avatar
  Подписаться
Уведомление о
