Заточные устройства для цепей бензопил | STIHL

Выдерживать все углы и размеры без специальных средств – сложная задача, требующая постоянной тренировки. Поэтому STIHL рекомендует использовать приспособления для заточки.

• Контрольный калибр

  1) Калибр для определения расстояния до ограничителя глубины
  2) Кромка для определения угла заточки
  3) Очиститель канавки и измерительная шкала для измерения глубины канавки направляющей шины
  4) Кромка для определения переднего угла зубьев

  Компания STIHL предлагает контрольный калибр для регулировки расстояния до ограничителя глубины, а также для выборочного контроля углов режущих зубьев. Выбирайте контрольный калибр в зависимости от шага цепи, тогда вы сможете легко контролировать все необходимые размеры и углы. Прежде всего, контрольный калибр значительно облегчает процесс проверки и доработки ограничителей глубины.

  Для всех описанных ниже заточных приспособлений (за исключением зажимной державки «2 в 1» и FG 4) следует дополнительно использовать контрольный калибр для проверки ограничителей глубины.

  • К каталогу продукции

• Оправка для заточки

  STIHL предлагает оправку для заточки, обеспечивающую соблюдение правильного угла заточки. Она легко фиксируется с помощью двух магнитов на направляющей шине и обеспечивает соблюдение правильного угла заточки за счет отмеченных линий.

  • К каталогу продукции

• Зажимная державка

  Зажимная державка STIHL поможет правильно позиционировать напильник с учетом требуемой высоты. Зажимную державку следует выбирать в соответствии с шагом цепи.

  Благодаря прилеганию зажимной державки STIHL к режущей грани зуба и ограничителю глубины реза обеспечивается ведение напильника на нужной высоте и соблюдение переднего угла зубьев.

  Оптическая маркировка (угол 30°) на зажимной державке помогает выдерживать правильный угол заточки. Для дополнительной оптической ориентировки можно использовать оправку для заточки.

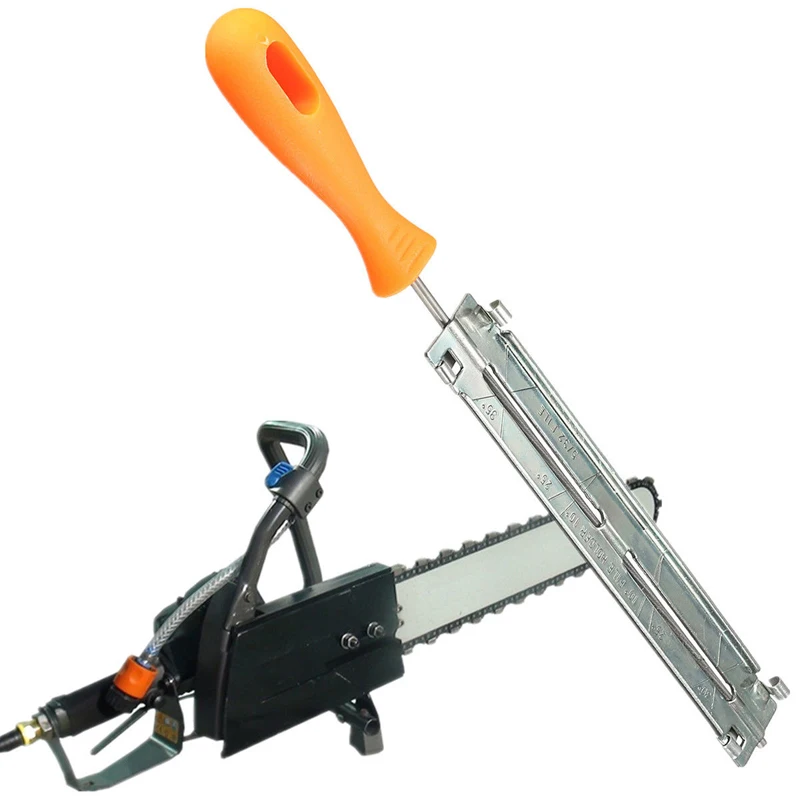

• Направляющая FF1 для зажимных державок

  Если при заточке цепей вы не хотите полагаться только на оптическую ориентировку, помимо зажимной державки STIHL предлагает направляющую для зажимных державок. Выберите направляющую для зажимных державок, соответствующую шагу цепи, и установите ее под углом 30° над пильной цепью на направляющую шину. За счет направляющей обеспечивается ведение зажимной державки сбоку и ее выравнивание по отношению к направляющей шине под правильным углом заточки 30°. Теперь вам всего лишь нужно переместить зажимную державку под прямым углом к шине через направляющую для зажимных державок.

  После заточки всех режущих зубьев проверьте размер ограничителя глубины и при необходимости откорректируйте.

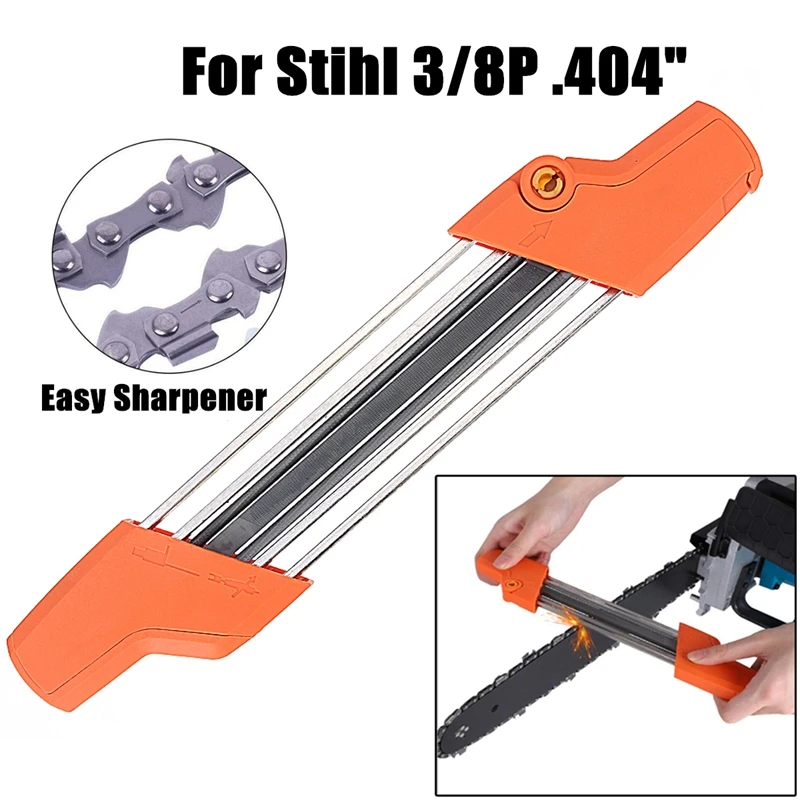

• Зажимная державка 2 в 1

  Если вы хотите выполнить заточку режущих зубьев, одновременно с этим выдержать размер ограничителя глубины реза, STIHL рекомендует использовать зажимную державку 2 в 1. Как и зажимная державка, зажимная державка 2 в 1 обеспечивает правильное положение напильника в режущем зубе на необходимой высоте. Оптимальное расположение рукояток и маркировок гарантирует вам отличную визуальную ориентировку для соблюдения угла заточки 30°.

  Заточка режущих зубьев круглым напильником и подтачивание ограничителя глубины реза плоским напильником могут быть выполнены одновременно. Благодаря прилеганию направляющих  к цепи выполняется оптимальное ведение обоих напильников.

  • К каталогу продукции

• FG 4

  Отличным дополнением к ручной заточке послужит роликовое заточное устройство FG 4.

  Выберите роликовое заточное устройство и круглый напильник в соответствии с шагом цепи. Роликовое заточное устройство устанавливается прямо на цепь на направляющей шине, обеспечивая, таким образом позиционирование напильника во всех направлениях. Вставьте круглый напильник в роликовое заточное устройство. Выравнивание напильника является оптимальным, если напильник при правильном угле заточки легко и без особых усилий перемещается .

  Кроме того, FG 4 оснащен откидной контрольной пластиной для проверки и правки ограничителей глубины реза. Контрольная пластина специально закалена, чтобы ограничители глубины реза могли быть заточены заподлицо без снятия пластины. Позиционирование контрольной пластины облегчает соблюдение размера ограничителя глубины. При этом отсутствует необходимость в последующем наклоне ограничителей глубины реза.

  • К каталогу продукции

• FG 2

  Заточные устройства предназначены для точной заточки пильных цепей. Они обеспечивают точное позиционирование напильника и, вместе с тем, возможность ремонта сильно изношенных пильных цепей. Упор для прилегания к предназначенному для заточки зубу облегчает соблюдение одной длины зубьев.

  FG 2 устанавливается на станок. Перед заточкой пильную цепь следует снять с направляющей шины.

• FG 1, FG 3

  FG 1 и FG 3 устанавливаются на шину. Они используются аналогично FG 2.

Приспособление для заточки цепей в категории “Промышленное оборудование и станки”

Напильник для заточки цепей 4.8мм SteelMaster SS

Доставка по Украине

219.18 грн

109.59 грн

Купить

Напильник для заточки цепей 4.8мм SteelMaster PR

Доставка по Украине

230.84 грн

115.42 грн

Купить

Интернет магазин ProSaler

Напильник для заточки цепей 4.8мм SteelMaster BG

Доставка по Украине

270.49 грн

135.24 грн

Купить

Buying

Напильник для заточки цепей 4.8мм SteelMaster SL

Доставка по Украине

219.18 грн

109.59 грн

Купить

SaLaT

Станок для заточки цепей INTERTOOL DT-0850, 250 Вт, 7500 об/мин, 100*10*3. 2 мм

На складе

Доставка по Украине

1 259 — 1 399 грн

от 8 продавцов

1 259 грн

Купить

Интернет-магазин электрооборудования ALT-SHOP

Станок для заточки цепей 230 Вт, 3000 об/мин, 145×22.3×3.2 мм INTERTOOL WT-0830

На складе

Доставка по Украине

2 999 — 3 079 грн

от 2 продавцов

3 999 грн

3 079 грн

Купить

Магазин “РОЗМАРИН”

Станок для заточки цепей INTERTOOL DT-0850

На складе

Доставка по Украине

1 375 грн

Купить

«ПОМОЩНИК»

Станок для заточки цепей 250 Вт, 7500 об/м, 100*10*3.2 мм INTERTOOL DT-0850, точильный станок

На складе в г. Черновцы

Доставка по Украине

1 179 — 1 185 грн

от 2 продавцов

1 499 грн

1 185 грн

Купить

Магазин “РОЗМАРИН”

Верстат для заточування ланцюгів Кентавр СЗ-101 (180Вт, 7000об/хв, 100*10*3,2 мм)

На складе

Доставка по Украине

1 260 грн

Купить

MEGATOOL

Верстат заточувальний для ланцюга Tex. AC ТА-01-690

На складе

Доставка по Украине

1 913 грн

Купить

MEGATOOL

Верстат для заточування ланцюгів 250 Вт, 7500 об/хв, 100*10*3.2 мм INTERTOOL DT-0850

На складе

Доставка по Украине

1 499 грн

Купить

MEGATOOL

Станок для заточки цепи Белорус МТЗ МЗ-950

На складе

Доставка по Украине

от 1 517 грн

Купить

Строй Дом Сам

Станок для заточки цепей Sturm BG6060

На складе

Доставка по Украине

2 500 грн

2 149 грн

Купить

«ПОМОЩНИК»

Станок для заточки цепей 230 Вт, 3000 об/мин, 145×22.3×3.2 мм INTERTOOL WT-0830

Доставка по Украине

3 075 грн

Купить

Магазин инструмента BOX-TOOL

Верстат для заточування ланцюгів Start Pro SCH-450

Доставка по Украине

1 600 грн

Купить

«ИНТЕРНЕТ-МАГАЗИН “STOOLS”»

Смотрите также

Станок для заточки цепей Lex LXGC500

На складе

Доставка по Украине

по 2 000 грн

от 2 продавцов

2 200 грн

2 000 грн

Купить

Болеро-Інструмент

Приспособление для заточки сверл

На складе

Доставка по Украине

749 грн

Купить

Приспособление (тележка) для заточки лезвий рубанков, фуганков, стамесок

На складе

Доставка по Украине

399 грн

Купить

Станок для заточки цепей 250 Вт INTERTOOL! Металлическая станина! Гарантия!

Доставка из г. Белгород-Днестровский

1 111 — 1 222 грн

от 2 продавцов

1 222 грн

1 111 грн

Купить

Магазин 1000Товаров. Наш Мир – это Украина!

Станок для заточки цепей Кентавр СЗ-101 (Kentavr)

На складе

Доставка по Украине

1 150 грн

Купить

Виконроб

Станок для заточки цепей LEX – LXCG780 (с ассинхронным двигателем и подсветкой)

Доставка из г. Ивано-Франковск

3 785 грн

3 485 грн

Купить

Instrumentos.in.ua интернет-магазин

Тележка роликовая (приспособление) для заточки лезвий, стамесок, фуганков, рубанков

На складе

Доставка по Украине

399 грн

Купить

LP Shopping

Станок заточной точило Powermat для заточки цепей750Вт+камень

На складе в г. Львов

Доставка по Украине

1 350 грн

Купить

Интернет-магазин “Казка”

Станок для заточки цепей Einhell GE-CS 18 Li – Solo

Доставка по Украине

по 1 607. 4 грн

от 2 продавцов

1 692 грн

1 607.40 грн

Купить

Инструмент профи

Станок для заточки цепей Parkcide PCG 95

Доставка по Украине

по 1 849 грн

от 2 продавцов

1 849 грн

Купить

BAUSHOP

Станок для заточки цепей Tekhmann TCS-350

На складе

Доставка по Украине

2 124 грн

1 714 грн

Купить

«ПОМОЩНИК»

Станок для заточки цепи Start Pro SCH-750

На складе

Доставка по Украине

4 596 грн

4 399 грн

Купить

ТехноДом

Станок для заточки цепей 230 Вт, 3000 об/мин, 145×22.3×3.2 мм INTERTOOL WT-0830

На складе

Доставка по Украине

3 500 — 3 999 грн

от 10 продавцов

3 799 грн

Купить

Roza Shop

Станок для заточки цепей пил электрический TCS-350

На складе

Доставка по Украине

2 000 грн

Купить

Roza Shop

Заточные станки для цепных пил – Заточка цепных пил

Посмотреть как Сетка Список

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Показывать

15 35 60

на страницу

Сортировать по Бестселлер наименование товара Цена Установить нисходящее направление

17 позиций

Посмотреть как Сетка Список

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Показывать

15 35 60

на страницу

Сортировать по Бестселлер наименование товара Цена Установить нисходящее направление

17 предметов

Заточка пильной цепи – но как? Инструкция | STIHL

Вся необходимая помощь для изучения основ правильной заточки пильной цепи.

Выбор файла

Выберите диаметр круглого напильника в соответствии с шагом цепи.

• Проверьте цифру кода шага цепи на внешней стороне
  глубиномера.
• См. таблицу ниже, чтобы определить шаг цепи.

Каждый шаг цепи соответствует определенному диаметру круглого напильника.
Используйте только специальные напильники для заточки пильной цепи. Ваш дилер STIHL предлагает широкий выбор высококачественных напильников.

Держа файл

• Крепко держите рукоятку напильника одной рукой, а другой рукой направляйте напильник поперек фрезы при движении вперед.
• Начните с основной фрезы и расположите напильник так, чтобы можно было надавливать и напильниковать изнутри наружу фрезы.


• Всегда держите напильник под прямым углом (90°) к направляющей.
• Напильник затачивается только при движении вперед — снимите напильник с резака при движении назад.
• Во время подпиливания немного поворачивайте напильник через равные промежутки времени, чтобы избежать одностороннего износа.

Пильные цепи STIHL

, как правило, заточены под углом 30° – параллельно сервисной метке угла заточки.

• Держите напильник так, чтобы одна четверть его диаметра выступала над верхней пластиной.

Проверка результата

Если вы видите темные участки на режущей кромке, резак еще не стал острым.

Режущая кромка правильно заточена, если она равномерно яркая.

Затем подпилите все фрезы в этом ряду до одинаковой длины, затем поверните бензопилу на 180° и подпилите все фрезы в другом ряду. Все фрезы должны быть той же длины, что и основная фреза.



Ограничители глубины опускания

• Просто поместите калибр на пильную цепь.

Если ограничитель глубины выше опиловочного ограничителя, его необходимо опустить.



• Опилите ограничитель глубины, пока он не окажется на одном уровне с опиловочным ограничителем.

На пильных цепях с выступающими приводными звеньями горб опускается вместе с ограничителем глубины.

Подпилите верхнюю часть ограничителя глубины параллельно сервисной метке, но не опускайте при этом самую высокую точку ограничителя глубины. Будьте осторожны, чтобы не коснуться свежезаточенного лезвия плоским напильником.

Наконечник STIHL Pro

• При соблюдении этих правил вы добьетесь идеальных результатов заточки, правильные углы боковой и верхней пластин будут получены автоматически, а наилучшая производительность резки гарантирована.
• Перед тем, как приступить к заточке, пометьте фломастером одну фрезу. После двух-трех взмахов напильником проверьте, сколько материала было удалено. Если поверхность выглядит однородной, ваши действия по шлифовке выполнены правильно.
