самодельная по чертежам, сделать с амортизатором.

Одним из часто применяемых строительных электроинструментов является болгарка. Данный инструмент позволяет резать, шлифовать, полировать практически любой материал. Главное, правильно подобрать абразивный круг или насадку. Болгарка работает чаще всего на большой скорости, и порой удержать инструмент в руках очень непросто. Для упрощения и повышения качества работы прекрасным помощником будет самодельная стойка для болгарки УШМ своими руками. Для этого потребуется немного навыков и усилий. Ну, и материалы, из которых такую стойку можно изготовить.

Стойка



Содержание:

  • Основные параметры
  • Надежность крепления
  • Противовес с амортизатором
  • Основы техники безопасности при работе на самодельной стойке под болгарку УШМ

Основные параметры

У каждого производителя размеры выпускаемых болгарок имеют существенные отличия, поэтому выпускаемые готовые стойки не всегда будут уместными. К созданию стойки следует подойти серьезно, измерить четко размеры устройства и правильно подобрать чертеж. Те чертежи, которые представлены ниже, помогут освоиться в изготовлении конструкции.

Основные принципы изготовляемой стойки:

  • Надежность – устройство должно крепко держаться в стойке;
  • Обустройство противовеса;
  • Качество опоры и зажимов;
  • Создание защиты;
  • Соблюдение техники безопасности.

Более детально и скрупулезно данную информацию мы разберем в статье, чем и поможем сделать стойку для болгарки руками умельцев.



Надежность крепления

Когда у мастера возникает идея создать своими руками стойку под болгарку, он «перерывает» кучу информации на просторах сети интернет, при этом даже не задумывается, что именно для модели его аппарата там нет ничего подходящего, ведь как выше было сказано, каждая болгарка имеет разные размерные параметры. Подойдет только индивидуальный подход к каждому инструменту.

На фото можно увидеть несколько выполненных вариантов стойки для болгарки своими руками по чертежам, уже на готовом примере.

Существует несколько вариантов закрепления болгарки, все зависит от того, какая необходима функциональность и потребность в том или ином случае.

Как показано на примерах, крепление такого инструмента, как болгарки, в каждом варианте имеет свою особенность, но при этом установка получается очень надежной. Чаще всего болгарку УШМ вставляют в каркас и при этом надежно закрепляют болтами, чтобы электроинструмент надежно держался и в самый ответственный момент не выскочил из стойки, сделанной своими руками.

Для удобства можно дополнить готовую конструкцию ручкой для управления, для этого приваривают металлическую трубу. С такой ручкой работать станет намного удобнее и комфортнее, можно будет контролировать усилия реза.

Можно оформить все намного проще, с минимальными затратами при этом. Болгарку можно закрепить за защитный кожух, проделать отверстия для болтов и прикрутить к станку, как показано на фото. Этот вариант не просто самый простой, но и достаточно хороший, надежность и удобство будет на достаточно высоком уровне.

Для последнего варианта не потребуется много усилий и больших дополнительных финансовых вложений в изготовление стойки. Итак, потребуется:

  • два болта с диаметром 10;
  • пара самоконтрящихся гайек;
  • две металлические пластины;
  • основная труба.

Данный набор материалов достать очень легко, поэтому с этим проблем возникнуть не должно. Станина должна иметь примерные размеры 400 на 300 мм, но опять-таки для болгарки под круги размером 230 мм для надежности и устойчивости стойки размер нужно увеличить. Далее необходимо продумать устройство кронштейна, на котором будет зафиксирована болгарка.

Для его изготовления можно взять металлический уголок и закрепить на станине при помощи болтов или приварить сваркой. К уголку нужно прикрепить трубу, подойдет самая обычная, даже водопроводная. Диаметр и длину подбирают индивидуально, предварительно подготовив свои чертежи.

Непосредственное закрепление электроинструмента, болгарки, происходит путем закрепления за кожух, идущий в комплекте с инструментом, болтами к пластинкам, приваренным к трубе с входными отверстиями. Для комфортной эксплуатации можно дополнительно прикрепить рукоятку. Вот такой самой простой будет изготавливаться самодельная стойка под болгарку siport pentru file.

Противовес с амортизатором

Одним из основных элементов безопасности считается противовес. Достаточно удобной будет стойка для болгарки, изготовленная своими руками, если при работе будет присутствовать противовес. Очень хорошо, когда при работе с болгаркой УШМ при отпускании инструмент будет переходить в вертикальное положение, прекращая при этом выполнять свои функции резки или другие. Это придаст не только удобство, но и безопасность при последующем практическом применении. Самым элементарным способом станет установка пружинного механизма тщательно подобранного по весовой категории инструмента. Это будет не громоздко, но очень эффективно.

Замечательной идеей станет доработка самодельной стойки амортизаторами, при помощи которых болгарка будет передвигаться плавнее, и работать с таким инструментом будет проще. Изготовление такой стойки для болгарки своими руками показано на видео достаточно детально.

Стойка для болгарки, изготовленная своими руками по чертежам, сможет существенно изменить функциональность электроинструмента, это уже больше будет похоже на целый станок по резке или шлифовке.

Основы техники безопасности при работе на самодельной стойке под болгарку УШМ

Выше было приведено несколько примеров изготовления самодельной стойки siport pentru filex. Но ничего не было сказано о закреплении кабеля от устройства. Обязательно необходимо закрепить провод к подвижной части стойки, сделанной своими руками. Это можно сделать при помощи пластиковых хомутов, также прекрасно подойдут обычные строительные стяжки. Не стоит этим пренебрегать, так как это достаточно серьезный момент, влияющий на безопасность работы с болгаркой 230 мм.

При работе на самодельной установке, чертежи которой вы придумали сами или взяли из всемирной паутины, обязательно надевайте защиту. Это должны быть специальные очки и прочная, пожаробезопасная одежда.

выбор материалов и порядок изготовления Сергей Максимов, блог Малоэтажная Страна

Основным предназначением болгарки является шлифование; она так и называется: УШМ, угловая шлифовальная машинка. Шлифовальный круг можно заменить на отрезной диск, и с успехом использовать ее для резки разных материалов. Должен заметить, что, если для вас важно качество реза, то потребуется стойка для болгарки; своими руками создать подобное устройство намного выгоднее, чем приобретать готовый вариант. Предлагаю разобраться, как самостоятельно сделать простейший отрезной станок, и что для этого понадобится.

Простейшая самодельная конструкция

Зачем из УШМ делать станок

Если вы когда-нибудь сталкивались с необходимостью точно разрезать заготовку, вы помните, что сделать это не так-то просто. Невысокая точность реза – главный недостаток болгарки. Ее приходится удерживать в руках, а в таких условиях выдержать нужный угол и направление реза крайне тяжело, особенно, если это большая болгарка (например, с 230-м диском).

Недостаток становится особенно заметным, если для какой-либо конструкции (к примеру, для каркаса) нужно заготовить много однотипных деталей, и рез должен получиться со строго заданным углом. Этот минус можно свести к минимуму, если сделать станину для болгарки своими руками. Самодельный станок не только поможет получить качественный рез, но и упростит процесс.

Временная стойка из дерева

Основная идея самодельного станка заключается в надежной фиксации болгарки и возможности закреплять обрабатываемую деталь под нужным углом. Стационарный инструмент используют разными способами, например:

  • Режут трубы или металлопрофиль на отрезки определенной длины. Для таких заготовок важно, чтобы торцы получались перпендикулярными оси детали, или имели строго заданный угол.

  • Если необходимо, при помощи станка можно распиливать дерево, доски и брусья.
  • Разрезанную керамическую плитку можно использовать только, если рез будет абсолютно прямым. Ее (а еще кирпич, гранит, мрамор) режут, применяя специальный круг с алмазным напылением.
  • Раскраивают листовой прокат, например, оцинкованный лист для утепления дымохода.

Стационарная установка устройства

Какие материалы и инструменты выбрать

Решив делать стойку под болгарку своими руками, хозяин будет ориентироваться на те материалы, что есть под рукой, и приспосабливать инструмент под свои требования. Выбор материалов зависит и от варианта исполнения устройства, например:

  • Наиболее подходящим материалом, прочным и надежным, считаются профильные трубы (15х15, 20х20, 25х25). Если в схеме есть направляющие, их удобно изготавливать из стального уголка (40х40 или 50х50) или швеллера (5У или 6.5У).
  • Если приспособление будет использоваться регулярно, лучше сделать его из металла.
    Подойдет профильная труба для основания (с толщиной стенок 2 мм), листовой металл для столешницы (толщина минимум 2 мм). Для подвижного узла потребуются подшипники с прижимными шайбами.
  • Если вы планируете резать листы больших размеров (неважно, фанеру, металл или пластик), УШМ нужно поставить на движущуюся каретку, которая будет перемещаться по направляющим. Направляющими послужат металлические уголки.

Приспособление на основе маленькой болгарки

  • В любом случае для изготовления маятникового рычага выбирают металл, профиль или уголки. Но консоль, на которой будет крепиться болгарка, допускается изготовить из деревянного бруса, а для фиксации УШМ подходят резьбовые крепления.
  • Стационарное приспособление лучше сделать из металла. Но, если использование инструмента будет редким, периодическим, целесообразно сделать станок разборным.
  • Необходимо подобрать подшипники нужного размера и метизы; возможно, потребуются другие материалы, например, обрезки водопроводных труб, жести.

Для работы нужен следующий инструментарий:

  • Болгарка для нарезки металлоизделий.
  • Сварочный аппарат. Если станок делается для небольшой болгарки (со 125-м диском), а особая точность не нужна, вместо сварки проще использовать винтовые соединения.
  • Набор отверток, плоскогубцы, набор ключей.
  • Электродрель, сверло для твердых металлов.
  • Маркер, рулетка, угольник для контроля качества соединений.
  • Очки для защиты глаз.

Схема маятниковой дисковой электропилы

Особенности конструкции станка

Конструкция держателя для болгарки, изготовляемого своими руками, не содержит сложных элементов. Принцип заключается в превращении ручного инструмента в отрезную маятниковую установку-пилу. Простейшее устройство состоит из тяжелого основания, стойки-держателя и шарнирно закрепленного на ней рычага-маятника.

Остальные подробности конструкции зависят от того, для каких работ предназначен станок, например:

  • Способ фиксации болгарки на основании (горизонтальный, вертикальный).
  • Если предполагается резка разнообразных материалов, выбирается стационарная установка. В этом случае УШМ фиксируют на маятниковом кронштейне, который изготавливают из профтруб или уголков.
  • Если вы планируете периодически заниматься резкой листового материала (фанеры, оцинковки, текстолита), то болгарку следует закрепить на подвижной каретке. Направляющие для передвижения каретки делают из швеллеров или уголков.

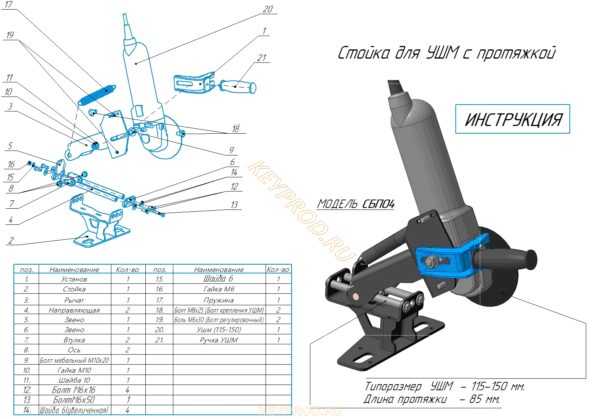

Стойка для УШМ на подшипниках

Наиболее ответственным узлом механизма является узел шарнира, и к нему следует отнестись с максимальным вниманием. Он будет принимать на себя все нагрузки, и при этом обеспечивать правильное, без отклонений, движение маятникового рычага. Если движение будет произвольным, о точности реза можно будет забыть. Идеальным вариантом крепления для болгарки своими руками станет пара роликовых подшипников подходящего размера.

Любая конструкция должна соответствовать следующим условиям:

  • Надежно фиксировать инструмент на стойке.
  • Надежно удерживать УШМ в поднятом (верхнем) положении.
  • Сохранять правильную, с минимальными отклонениями, плоскость реза.

Сварная стойка для резки металла

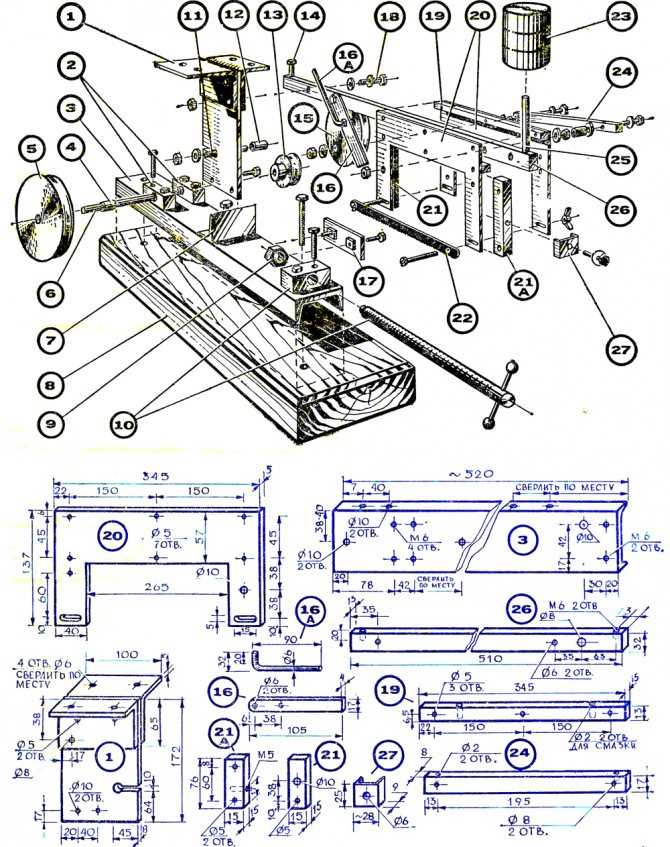

Чертеж и порядок изготовления

На специализированных сайтах и форумах можно найти множество чертежей стойки для болгарки, но использовать их лучше всего как точку отсчета для собственной конструкции. Дело в том, что все они собирались под УШМ конкретного размера, и могут не подойти вам. Поэтому проще позаимствовать общие принципы проектирования, а размеры узлов задавать, исходя из того, какие материалы есть под рукой.

Простая стойка изготавливается в следующем порядке:

  • Делают станину. Сваривают раму из прямоугольного профиля, поверх нее накладывают столешницу: лист металла, на котором будет лежать разрезаемый материал. Заменой металлу может стать лист ЛСП или фанеры.
  • В столешнице под диском болгарки делают прорезь.
  • Из уголков сваривают стойку и скобу для крепления УШМ. В профиле сверлят отверстие, в котором будет установлена шарнирная ось.
  • Из двух кусков профиля, подобранных по размеру болгарки, сваривают рычаг.
  • Готовую стойку с рычагом на оси приваривают к станине.
  • На основании закрепляют упорную деталь и прижим для обеспечения определенного угла реза (опционно). При желании стойку можно покрасить.

Вариант отрезного дискового станка из УШМ

Об изготовлении стойки для болгарки в следующем видео:

Коротко о главном

Из обычной болгарки можно сделать полезный в хозяйстве инструмент – маятниковую отрезную пилу, позволяющую делать точный рез заготовки. Конструкция стойки зависит от способа использования и размера УШМ. Чтобы собрать механизм, потребуется различный металлопрокат, лист стали и пара качественных подшипников.

Напишите в комментариях, какую бы конструкцию выбрали, и почему?

8 чертежей сварочных инструментов, которые можно собрать самостоятельно (с иллюстрациями)

Последнее обновление

Каждый сварщик в какой-то момент обнаружит, что работает самостоятельно. Не всегда есть дополнительная пара рук, чтобы удерживать деталь неподвижно. Правда в том, что многие инструменты сварщика продаются в хозяйственных магазинах по завышенной цене. Если у вас есть материалы, лежащие в вашем магазине, вы можете сделать многие из них всего за пару часов работы и за гораздо меньшие деньги, чем вы бы потратили на их покупку. Вот восемь сварочных инструментов, которые можно сделать своими руками, которые могут максимально повысить вашу эффективность и результативность.


8 чертежей сварочных инструментов для самостоятельной сборки:

1. Третья рука

Материалы: Круглый пруток из нержавеющей стали (два размера), кремнистая бронза
Инструменты: Ленточная пила, сварочный аппарат TIG, шлифовальный станок
Сложность: Легкий

Соединив два куска круглой заготовки большего диаметра (один короче другого) с куском меньшего диаметра, вы можете сформировать основу этого третьего ручного инструмента. Затем еще три куска круглой заготовки шлифуют до острого (не слишком острого) и подкрашивают кремниевой бронзой, которую приваривают. Затем эти детали привариваются к меньшей части круглой заготовки большего диаметра: две с одной стороны и одна с другой. Таким образом, у вас есть универсальный инструмент третьей руки, который может удерживать на месте две пластины или одну деталь. Силиконовая бронза добавлена ​​к наконечникам, чтобы она случайно не оставила следы от дуги на заготовке.


2. Изгиб штанги

Материалы: Плоский стержень, болты с буртиками,
Инструменты: Ленточная пила, дрель, метчик, шлифовальный станок, сварочный аппарат
Сложность: Умеренный

Если вам нужно согнуть круглую заготовку или арматуру, этот простой в изготовлении станок для гибки прутков станет идеальным проектом. Один длинный кусок плоского стержня — это ручка, которая выполняет изгиб, и у него есть два отверстия на одном конце. Одно отверстие остается открытым, а другое имеет резьбу для болта с буртиком, который ввинчивается и приваривается к задней стороне. Лишняя резьба стачивается заподлицо с пластиной, а вторая деталь гибочного станка – это само приспособление. Два отверстия в более коротком куске плоского стержня просверлены и нарезаны резьба для плечевых болтов, которые приварены и отшлифованы так же, как и первый кусок. Открытое отверстие на рукоятке надевается на один из плечевых болтов на приспособлении, чтобы он мог выполнять изгиб вашего материала. Обязательно зачистите все острые края.


3. Крепление для круглых и квадратных труб

Материалы: Швеллер, уголок, труба
Инструменты: Сварочный аппарат, шлифовальный станок, ленточная пила
Сложность: Умеренный

Идеально подходит для монтажа деталей на трубе, которые имеют тенденцию скатываться. Базовая рама, состоящая из трех частей швеллера и двух частей уголка на каждом конце, сварена вместе. Затем скосите все углы уголка. Этот угол будет местом, где ваш материал лежит в приспособлении. Затем закруглите все края с помощью шлифовальной машины и приметайте угол на пятке по центру всех трех частей канала на стенке (не на фланце). Затем меньшие уголки прикрепляются в шести точках (по две на каждом канале) с каждой стороны приспособления. Затем хомут изготавливается из узла скользящего рычага хомута BESSEY, вваренного между отрезками трубы. Затем он крепится к боковым сторонам светильника.


4. Держатель газового баллона

Материалы: Тормозные диски, арматура, трубы, болты
Инструменты: Сварочный аппарат, шлифовальный станок, дрель, проволочный круг или щетка
Сложность: Умеренный

В некоторых газовых баллонах слишком много жидкости, и вы не хотите, чтобы они опрокинулись. Используя старый тормозной диск, можно сформировать основу держателя. Затем цилиндр поддерживается по бокам кусками арматуры, приваренными к диску с одного конца, и куском трубы с другого. Если у вас нет оборудования для сварки чугуна и углерода, вам придется просверлить отверстия по бокам диска, чтобы приварить арматуру. Это довольно просто, как только вы просверлите отверстия.


5. Молоток для шлака

Материалы: Долото, резьбовой стержень, труба, шестигранные гайки
Инструменты: Сварочный аппарат, болгарка, дрель, серповидные ключи
Сложность: Легкий

Каждый сварщик нуждается в хорошем шлаковом молоте. Если, конечно, вы не наделены большими способностями TIG! В любом случае этот шлакоотбойный молоток прослужит вам долго, а ручку можно будет легко заменить, если она износится. Старое долото для головки молотка просверливается наполовину. В это отверстие вставляется кусок стержня с резьбой, который приваривается вокруг. Затем вокруг стержня с шестигранными гайками с обеих сторон надевается кусок трубы с внутренним диаметром, лишь немного превышающим наружный диаметр резьбового стержня. Одновременно затяните гайки, чтобы зафиксировать ручку.


6. Миниатюрный металлический зажим

Материалы: Уголок, стальной лист, резьбовой стержень, шестигранные гайки
Инструменты: Дрель, сварочный аппарат, шлифовальный станок
Сложность: Легкий

С этим мини-металлическим зажимом будет легко крепить небольшие детали под прямым углом. Два куска уголка привариваются под прямым углом, а с обратной стороны каждого привариваются еще два куска. В каждой из этих двух частей просверлено отверстие на вертикальной ножке. Затем к отверстиям на внутренней стороне ножки прибиваются шестигранные гайки. На видео показано, что он окрашен, что поможет предотвратить образование дуги на приспособлении, но это не обязательно.


7. Стержневые зажимы

Материалы: Стальная труба, пластина, круглый стержень, болты, труба, резьбовой стержень, шайбы, плоский стержень, шестигранная накидная гайка
Инструменты: Дрель, ступенчатая дрель, метчик, торцовочная пила, шлифовальная машина
Сложность: Трудно

Иногда кажется, что вы никогда не найдете достаточно большой зажим, чтобы обойти свой материал. Вот почему важно иметь доступ к мебельным зажимам или, в данном случае, к стержневым зажимам. Они сделаны из более длинной стальной трубы с отверстиями, просверленными сбоку.

Верхняя часть хомута изготовлена ​​из куска резьбового стержня с приваренной ручкой на одном конце, а на другом конце используется кусок формованной трубы, надетый на гайку и резьбовой стержень. Все это продевается через накидную гайку в верхней части. Этот проект сложен и требует более чем нескольких навыков изготовления.


8. Сварочный стол

Материалы: Пластина, уголок, болты
Инструменты: Сварочный аппарат, шлифовальный станок
Сложность: Умеренный

Все эти проекты, вероятно, были бы невозможны без хорошего сварочного стола. Вам нужна поверхность для крепления зажима заземления и достаточно места для работы. Этот простой стол сделан из куска пластины для столешницы, которая затем поддерживается четырьмя вертикальными уголками для ножек. Внизу приварены большие болты и гайки, чтобы подвесить стол над землей, чтобы он не касался колес. Затяните болты, чтобы опустить его на колеса, и вы мобильны!

Заключение

Возможности безграничны для типов инструментов, которые вы можете создать, чтобы помочь вам в ваших сварочных проектах. Различные проекты позволят вам производить более уникальные инструменты, и в конечном итоге вам не придется покупать продукты по завышенным ценам в хозяйственном магазине или интернет-магазине. Мы надеемся, что эти схемы сварки вдохновят вас на создание инструментов, которые прослужат вам несколько лет.


Авторы и права: Роман Зайец, Shutterstock

  • 8 чертежей сварочных инструментов DIY:0301
  • 1. Третья рука
  • 2. Изгиб стержня
  • 3. Крепление для круглых и квадратных трубок
  • 4. Держатель газового баллона
  • 5. Молоток для шлака
  • 6. Миниатюрный металлический зажим 90 05
  • 90
  • 8. Сварочный стол
  • Заключение
  • 15 Схемы сварочных столов своими руками — бесплатные и платные планы

    Сварочный стол является важной частью оборудования сварщика. Качественное и быстрое сварочное производство невозможно без соответствующего сварочного стола.

    Его цель — обеспечить зажим, регулируемость и плоскую поверхность для сварки. Но он также обеспечивает прочную геометрическую опорную точку, которая упрощает выполнение точных сварных швов.

    Сварочные столы дороги и сложны в изготовлении, поэтому они идеально подходят для начинающих и профессионалов.

    Мы собрали лучшие идеи сварочных столов своими руками для начинающих и опытных сварщиков. Таким образом, вы можете сэкономить немного денег и получить удовольствие от создания сварочного стола своей мечты.

    Идеи сварочного стола своими руками

    1. Плоская поверхность стола с отверстиями

    Стоимость : Бесплатно

    Поверхность стола с отверстиями поддерживает почти неограниченное количество точек зажима. Этот проект на Instructables — отличный профессиональный сварочный стол на колесах. Мобильность часто необходима в профессиональной среде. Гораздо проще переместить всю зажатую деталь со столом, чем все разжимать и доводить деталь до нужного места.

    Посмотреть проект здесь


    2.

    Сварочный стол для начинающих своими руками

    Стоимость : Бесплатно

    Этот сварочный стол – отличный сварочный проект для новичка. Для этого требуются только основные ресурсы, такие как плоские стержни и стальные трубы. Он не предоставляет дополнительных функций, таких как портативность, хранение инструментов и т. д., но позволяет использовать несколько точек зажима, что очень полезно для начинающих.

    Посмотреть проект здесь


    3. Профессиональный стол для сварочных аппаратов своими руками с местом для хранения

    Стоимость : Платно

    Сборка этого профессионального сварочного стола от Ratha Sochenda требует некоторой работы, особенно если вы хотите интегрировать все функции, как автор проекта. Но этот сварочный стол обеспечивает отличную схему отверстий, возможность зажима, портативность и другие характеристики. Если вы хотите воссоздать этот дизайн, вы столкнетесь со многими проблемами, но оно того стоит.

    Посмотреть проект здесь


    4. Стол для изготовления своими руками с регулируемой поверхностью

    Стоимость : Платно

    Эта таблица находится где-то между начальным и профессиональным уровнем. Конструкция позволяет регулировать наклон и высоту каждой металлической планки, из которой состоит поверхность. Это сложно сделать, но это все же проект, который может выполнить новичок.

    Посмотреть проект здесь


    5. Металлический сварочный стол для начинающих

    Стоимость : Бесплатно

    Lincoln Electric предлагает руководство по сборке самого простого сварочного стола своими руками. Он не поддерживает возможность многократного зажима, но он портативный благодаря включению колес. Не ожидайте безупречной работы с такой простой таблицей, потому что она предназначена для небольших проектов.

    Посмотреть проект здесь


    6. Сварочный стол с нестандартными креплениями

    Стоимость : Платно

    Это довольно сложная конструкция от «Металлиста», но мне нравится, как она сделана без каких-либо дорогих инструментов. . Даже схема отверстий просверливается вручную. Он также включает в себя специальное решение для крепления, которое полезно при работе со сложными деталями, которые необходимо ограничить в движении под разными углами.

    Посмотреть проект здесь


    7.

    Простой стол «сделай сам»

    Стоимость : Бесплатно

    Этот дизайн, лишенный множества сложных функций, сосредоточен на основных принципах. Горизонтальные металлические планки обеспечивают эффективный зажим, а для создания базовой рамы не требуется особых усилий. Полые планки — хорошая идея, потому что проще использовать несколько зажимов на планку, поскольку она имеет два края для зажима.

    Посмотреть проект здесь


    8. Плоский сварочный стол

    Стоимость : Платно

    В этом большом сварочном столе, разработанном Филом Ванделаем, используется плоская поверхность, состоящая из трех отдельных стальных пластин. Это упрощает доставку деталей от поставщика стали. Просто убедитесь, что готовая поверхность ровная и без искажений.

    Посмотреть проект здесь


    9. Сборка большого профессионального сварочного стола

    Стоимость : Платно

    Изготовление этого сварочного стола не требует большого количества инструментов или навыков сварки. Это профессиональный стол с 16-миллиметровыми отверстиями, расположенными через каждые 50 мм, что делает его идеальным для тяжелого зажима, если это необходимо. Что мне особенно интересно в этой сборке, так это то, что по бокам также есть отверстия. Это облегчает зажим сложных деталей и использование боковых зажимов.

    Посмотреть проект здесь


    10. Подъемно-сварочный стол

    Стоимость : Оплачено

    Некоторым из вас, работающим с тяжелыми деталями, может пригодиться сварочный стол с гидравлическим подъемным механизмом. Особенно людям, сваривающим чугунные детали двигателей и подобные тяжелые однородные массы. Эта сложная конструкция дает уникальное преимущество сварщикам, которым нужны грузоподъемные механизмы.

    Посмотреть проект здесь


    11. Проектирование плоских и отверстий

    Стоимость : Платно

    Если вы не уверены, выиграете ли вы от сварки столешницы с рисунком отверстий, потому что вам не нужно много зажимать, но вы все же хотите иметь это в качестве опции, этот дизайн хороший выбор. Он сочетает в себе плоскую поверхность с расположением отверстий, что позволяет работать с листовым металлом и при необходимости зажимать сложные детали.

    Посмотреть проект здесь


    12. Сварочный стол и тележка

    Стоимость : Платный

    Идея этой таблицы включает в себя сборку сварочной тележки в том же блоке. Это относительно просто сделать, для этого потребуются квадратные трубы, стальные рейки, просечно-вытяжные листы и уголки. Отличный проект для новичков, у которых нет тележки для сварочного аппарата или стола. Вы можете использовать эту таблицу, пока не будете готовы перейти к чему-то большему.

    Посмотреть проект здесь


    13. Массивная плоская столешница

    Стоимость : Платно

    Если вы планируете выполнять много тяжелой работы, этот массивный стол должен выдержать. В конструкции используются тяжелые пластины и квадратные трубы. Но имейте в виду, что такой стол тяжелый и его трудно передвигать в собранном виде.

    См. проект здесь


    14. Сварочный стол с отверстиями простой конструкции

    Стоимость : Платно

    Этот сварочный стол прост в изготовлении и поддерживается базовой конструкцией ножек. Это требует найма услуг ЧПУ, но конечный результат превосходен. На боковых сторонах есть маленькие и большие отверстия, позволяющие зажимать и использовать толстые стальные профили для поддержки, подвешивания угловой шлифовальной машины или других инструментов.

    Посмотреть проект здесь


    15. Простой плоский стол своими руками

    Стоимость : Платно

    Эта конструкция обеспечивает простую рабочую поверхность и проста в изготовлении. Он похож на сварочный стол от Lincoln Electric и предназначен для начинающих и любителей. Можно сделать его из металлолома и стальных труб квадратного сечения, но лучше всего приобрести новые стальные детали, ведь сварочный стол не должен иметь несоответствия размеров.

    Посмотреть проект здесь


    Подведение итогов

    Изготовление сварочного стола — идеальный проект своими руками как для начинающих, так и для профессионалов. Если вы новичок, вы узнаете что-то новое, улучшите свои навыки и выберете дизайн, который вам нравится. Но если вы опытный сварщик, подобный проект «сделай сам» позволит вам создать рабочую поверхность и адаптировать ее к вашим потребностям.

    Вы можете модифицировать большинство проектов выше, если у вас есть опыт, но для новичков лучше всего придерживаться плана сварочного стола.
