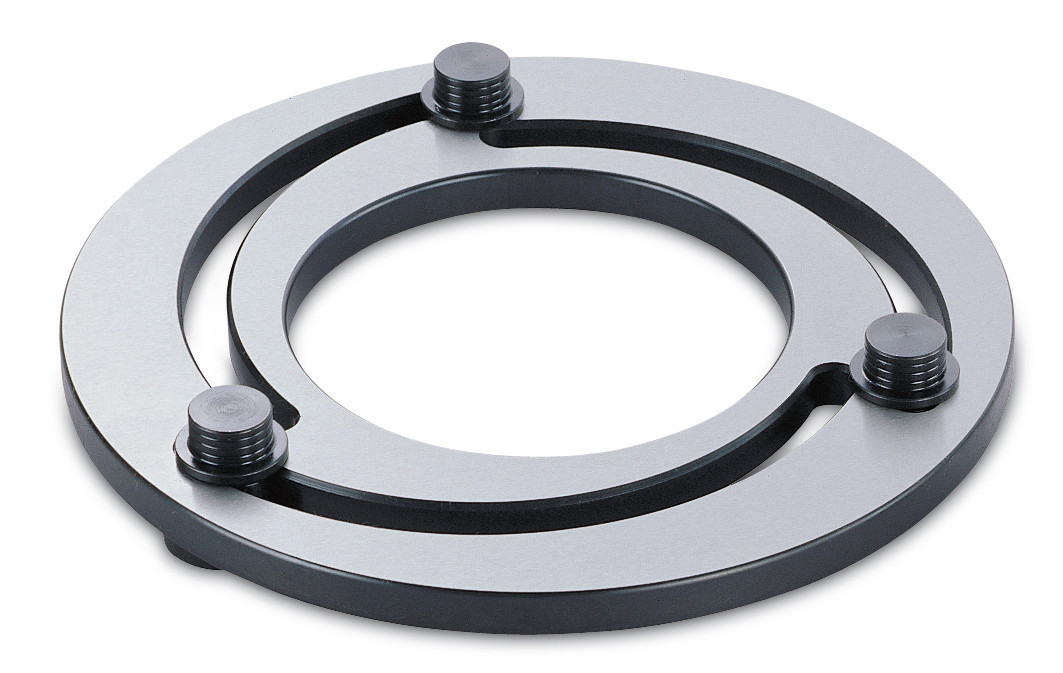

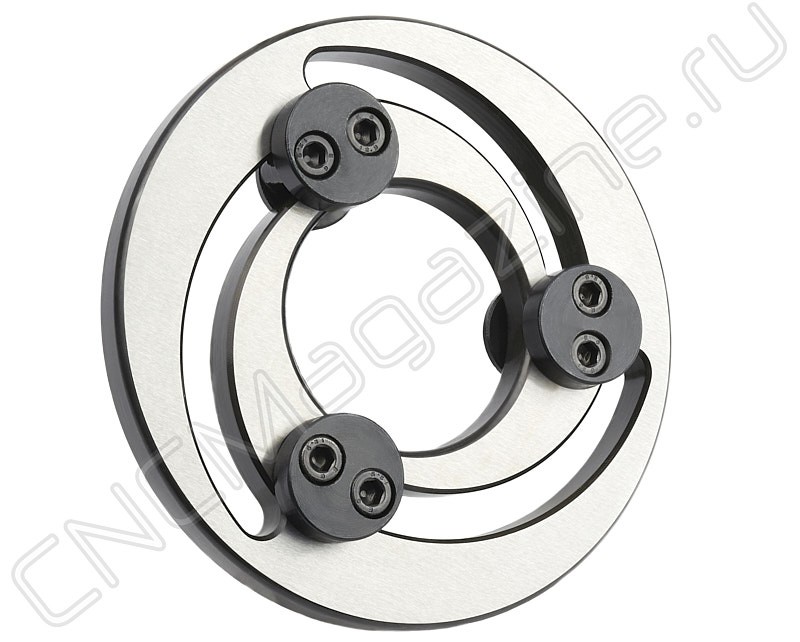

Приспособление для расточки мягких кулачков ПРКВ (производство Беларусь).
Каталог товаров
Главная Каталог оборудования Станки и станочное оборудование Металлообрабатывающие станки Токарные станки Оснастка для токарных станков
Продажа приспособления для расточки кулачков ПРКВ со склада (СПб, Москва, Челябинск, Казань) от производителя, производство и поставка.
Прайс-листы с ценами оснастку для токарных станков производства Беларусь запрашивайте в отделе станочного оборудования.
Приспособление ПРКВ предназначено для расточки мягких накладных кулачков механизированных патронов.
Возможно изготовление под другие типоразмеры патронов.
Преимущества:
- обеспечение высокой концентричности мягких кулачков по отношению к поверхности обрабатываемой детали;
- получение точности центрирования до 10 мкм и достижение ее стабильности в процессе эксплуатации;
- простота работы;
- возможность работы как на новых, так и на старых патронах.
Принцип работы:
Установите кулачки в нужное положение с учетом необходимого припуска под обработку.
Отрегулируйте и совместите приспособление с монтажными отверстиями накладных кулачков.
Зафиксируйте приспособление патроном, при этом основные кулачки патрона должны находится в середине их полного хода, что обеспечивает наибольшую эффективность зажатия и достаточный зазор при установке обрабатываемой детали.
Для осуществления зажатия серединой хода основных кулачков необходимо разжать кулачки и слегка повернуть диск приспособления чтобы сместить регулируемые пальцы, после чего повторно зафиксируйте приспособление патроном.
Обработайте кулачки до требуемого размера.
РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Модель | A | B | D | L | a | b | d | l | Масса, кг |
| ПРКВ-170 | 40 | 175 | 80 | 15 | 12 | 32 | 10 | 1,7 | |
| ПРКВ-210 | 40 | 215 | 115 | 15 | 15 | 36,5 | 18 | 10 | 2,7 |
| ПРКВ-250 | 40 | 258 | 150 | 15 | 17 | 40 | 18 | 10 | 3,4 |
| ПРКВ-315 | 45 | 316 | 188 | 18 | 21 | 50 | 24 | 12 | 5,7 |
| ПРКВ-400 | 50 | 405 | 230 | 20 | 23,5 | 52,5 | 30 | 15 | 10,5 |
Заказать и купить приспособление для расточки кулачков ПРКВ (Барановичи) вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.
Расточка и шлифовка кулачков токарного патрона: порядок действий
Существуют задачи зажима заготовки в токарных патронах, где стандартные каленные кулачки не справляются. Для решения этой проблемы существуют, так называемые, “сырые”, незакаленные, кулачки. Поговорим о том, как их правильно использовать и растачивать.
Расточка требуется для придания необходимых размеров таким незакалённым кулачкам, которые, как правило, используются для зажима заготовок с нестандартной геометрией.
Помимо этого, от больших оборотов и нагрузки незакаленные кулачки токарного патрона периодически изнашиваются, точность теряется. В результате возникает потеря цилиндричности обхвата заготовки вследствие неравномерного износа зажимающих поверхностей кулачков. Это и приводит к биению обрабатываемой болванки и браку. А в длительной перспективе и к износу и поломке основных узлов станка.
Основная цель расточки заключается в том, чтобы совместить ось рабочих поверхностей кулачков патрона с осью вращения шпинделя.
Типы токарных кулачков
Кулачки токарного патрона бывают нескольких типов.
Прямые стандартные (доступны в нашем каталоге) применяются для зажима заготовки с внешней стороны с валом или за внутреннюю часть – у заготовки с отверстием.
Удлиненные, широкие и высокие (доступны в нашем каталоге) необходимы для зажима заготовок с нестандартной геометрией.
Как правильно расточить кулачки?
Профессиональная расточка производится в несколько этапов. Если выполнять каждый из них качественно, соблюдая все технические рекомендации, то оборудование прослужит вам долго.
Для расточки кулачков необходимо следовать согласно следующему порядку действий:
1. Обработка наждачной бумагой.
2. Расточка кулачков.
3. Шлифовка кулачков (при необходимости).
Обо всём подробнее расскажем ниже.
Обработка наждачной бумагой
Если износ небольшой, достаточно обработать кулачки патрона сначала крупнозернистой, а затем мелкозернистой наждачной бумагой. Иногда этот способ помогает восстановить цилиндричность обхвата.
Однако, при большой степени износа кулачков, придётся прибегнуть к полноценной расточке.
Расточка без использования регулируемого кольца
1. Для начала закрепите кулачки так, чтобы диаметр между ними совпадал с размером отверстия токарного патрона.
2. Зажмите кулачками кольцо так, чтобы оно могло свободно перемещаться.
3. Для расточки вам потребуются два резца: один – для расточки канавок (чтобы стружка и отходы производства могли свободно отводиться из отверстия), а второй — для разработки плоскостей.
4. Начните с небольших оборотов и постепенно прибавляя скорость, установите оптимальный режим вращения.
5. Начинаем расточку первым резцом, выбрав оптимальную глубину проточки таким образом, чтобы поверхность кулачков находилась в пределах допустимой площади.
6. Затем используем резец для разборки плоскостей. Его необходимо закрепить так, чтобы по всей рабочей плоскости кулаков происходило соприкосновение.
7. В конце производим конусную расточку кулачков, чтобы в дальнейшем обрабатываемая заготовка могла хорошо в них крепиться, делая захват надежным и безопасным.
Расточка с помощью регулируемого кольца
Для высокоточной расточки кулачков необходимо использовать расточное регулируемое кольцо (полный ассортимент с ценами и наличием в нашем каталоге), порядок действий будет следующий:
1. Установите расточное кольцо в правильное положение.
2. Отрегулируйте болты, чтобы они соответствовали отверстиям в сухарях кулачка.
3.
4. Обработайте сырые кулачки до нужного размера.
5. Разблокируйте патрон.
Если эти шаги выполняются правильно, деталь будет соответствовать точности и допускам.
Шлифовка
Финальным этапом растачивания кулачков является шлифовка, которая проводится только в случае ее реальной необходимости. Как это проверить? Зажмите металлический вал кулачками и запустите станок. При наличии биения придется шлифовать.
Для этого нужно обработать внутреннюю часть, зажав ими кольцо, чтобы кулачки самопроизвольно не раскрутились.
Самым легким методом является шлифовка с помощью резца со специальным камнем.
Если соблюдать указанный выше порядок действий полностью, то кулачки будут служить вам долго.
Выбрать качественные зажимные кулачки SMW-Autoblok (Германия) можно в нашем каталоге, а для
расточки сырых кулачков у нас вы всегда сможете приобрести расточные регулируемые кольца.

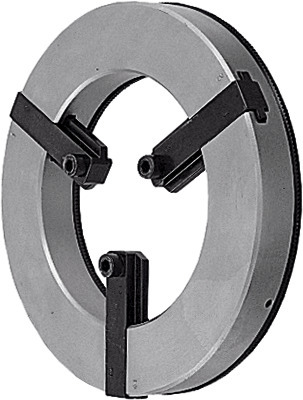

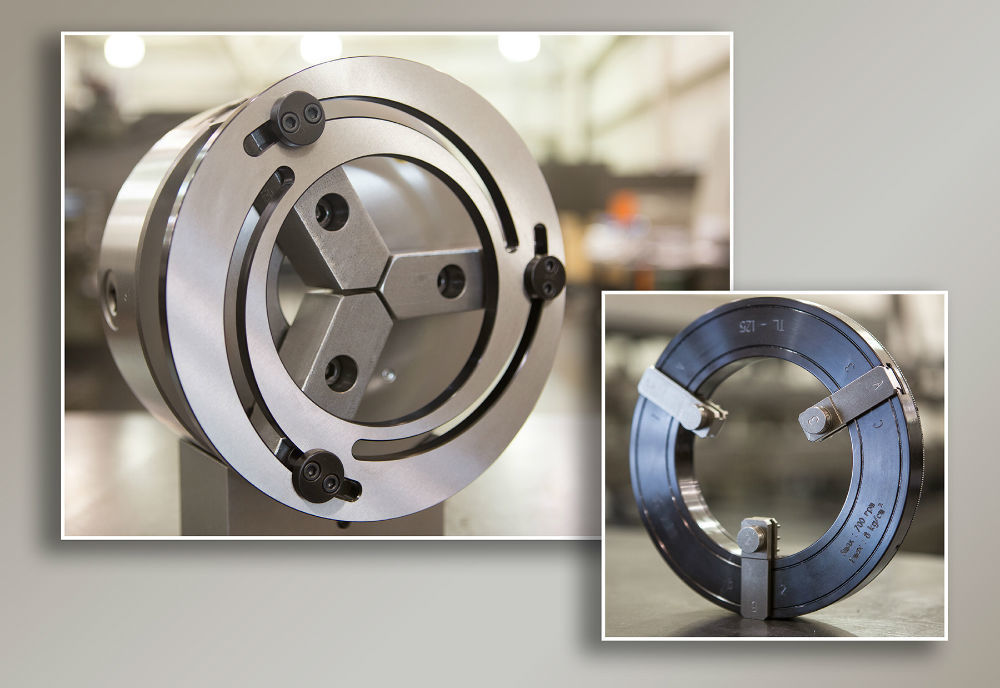

Расточные кольца для челюстей | Расточные инструменты для челюстей
Расточные кольца для челюстей
Расточные кольца | Регулируемые расточные кольца
Компания Dillon Manufacturing поставляет удерживающие приспособления и материалы американского производства для повышения производительности и эффективности операций наших клиентов. Кроме того, мы с гордостью предлагаем линейку высококачественных расточных колец с губками для производственного сектора, которые можно использовать с мягкими губками и губками с полным захватом.
Благодаря широкому ассортименту инструментов для расточки челюстей операции по механической обработке вашей компании могут обеспечить более стабильное качество продукции.
Как ISO 9001:2015 зарегистрированная компания с проверенным качеством, позвольте нам предоставить вам высококачественные зажимные приспособления, необходимые для того, чтобы превзойти ожидания вашего проекта.
Свяжитесь с нами сегодня
Наш выбор инструментов для расточки челюстей
Вы ищете инструменты для расточки челюстей, которые помогут повысить уровень производительности вашей компании? Если это так, наша команда может предоставить вам несколько расточных колец для челюстей, которые работают вместе с нашими мягкими и круглыми губками. Изучите приведенную ниже таблицу и выберите диаметр, который соответствует вашим потребностям в патроне и расточном инструменте.
← Прокрутка →
| Деталь № | Ø (наружный диаметр) | BØ (ID) | Н Высота | Штифт Ø | Штифт Н |
|---|---|---|---|---|---|
| ДМБР-04 | 4. 488 | 1,339 | 0,472 | 0,512 | 0,354 |
| ДМБР-05 | 5.512 | 2,362 | 0,472 | 0,512 | 0,354 |
| ДМБР-06 | 6.614 | 3.150 | 0,472 | 0,650 | 0,354 |
| ДМБР-08 | 8.853 | 4.528 | 0,472 | 0,728 | 0,354 |
| ДМБР-10 | 10.157 | 5.906 | 0,472 | 0,728 | 0,354 |
| ДМБР-12 | 12.441 | 7.402 | 0,591 | 0,886 | 0,354 |
| ДМБР-15 | 14.961 | 9. 055 | 0,787 | 1.220 | 0,630 |
| ДМБР-18 | 18.275 | 11.812 | 0,787 | 1.220 | 0,630 |
← Прокрутка →
| Деталь № | BØ (ID) | Н Высота | Штифт Ø | Штифт Н | Вт Ширина | L длина | Челюсть инсульт | Максимальный захват (LBF) | Максимальная скорость (об/мин) | |
|---|---|---|---|---|---|---|---|---|---|---|
| DM58FD | 6.693 | 3.937 | 1,024 | 0,512 | 0,276 | 0,748 | 2.402 | 0,291 | 3307 | 800 |
| DM610FD | 7. 874 | 4.921 | 1,024 | 0,642 | 0,315 | 0,748 | 2.402 | 0,291 | 3307 | 700 |
| DM812FD | 9,764 | 6.299 | 1.220 | 0,720 | 0,315 | 0,945 | 3.150 | 0,335 | 3858 | 600 |
Наши кулачковые расточные кольца и регулируемые кулачковые расточные инструменты имеют множество преимуществ, в том числе:
- Подходит для токарных станков с ЧПУ
- Идеально подходит для обработки мягких кулачков
- Крепится к передней части челюстей без каких-либо инструментов, устраняя «подъем челюсти»
- Оказывает одинаковое давление на все кулачки
- Без дисков или заглушек, используемых для зажима губок, возможно тщательное растачивание губок
- Самоцентрирующийся
Ниже вы сможете найти более подробную информацию о каждом из наших расточных кольцевых инструментов.
Для получения дополнительной информации загрузите наш онлайн-каталог или свяжитесь с нашей командой сегодня!
Инструмент для расточки кулачков для любой отрасли
С момента основания мы последовательно развивали наш бизнес до такой степени, что сегодня мы имеем национальное признание. Благодаря этому мы продолжаем оставаться ведущим производителем стандартных и нестандартных кулачков, а также инструментов для расточки кулачков.
Некоторые из областей применения, для которых мы с гордостью поставляем кулачковые расточные кольца, включают, помимо прочего, следующее:
- Машины для проектирования и изготовления
- Изделия винтовых станков
- Врачебное и хирургическое оборудование
- Подрядчики федерального правительства
- Лифты и движущиеся лестницы
- Металлоконструкции готовые
- Машины для пищевых продуктов
- Промышленное и коммерческое оборудование
- Зоотовары и продукты питания
- Детали сантехники и кондиционеров
- Клапаны и фитинги для труб
Для получения дополнительной информации об основных областях, которые мы обслуживаем, посетите нашу страницу отраслей.
Разместите заказ на расточные инструменты для челюстей в компании Dillon Manufacturing сегодня
Каждый продукт, указанный выше, доступен для заказа и может использоваться в качестве компонента на складе или заводе вашей компании. Когда вы размещаете заказ у нашей команды, мы позаботимся о том, чтобы он был быстрым, точным и по конкурентоспособной цене.
Чтобы начать запрос ценового предложения или заказать инструменты для расточки челюстей, свяжитесь с нами сегодня. Мы с нетерпением ждем ответа от вас!
Свяжитесь с нами
Чем мы можем вам помочь? Не стесняйтесь задавать вопросы ниже или звоните нам по телефону 800-428-1133.
Заполните мою онлайн-форму.

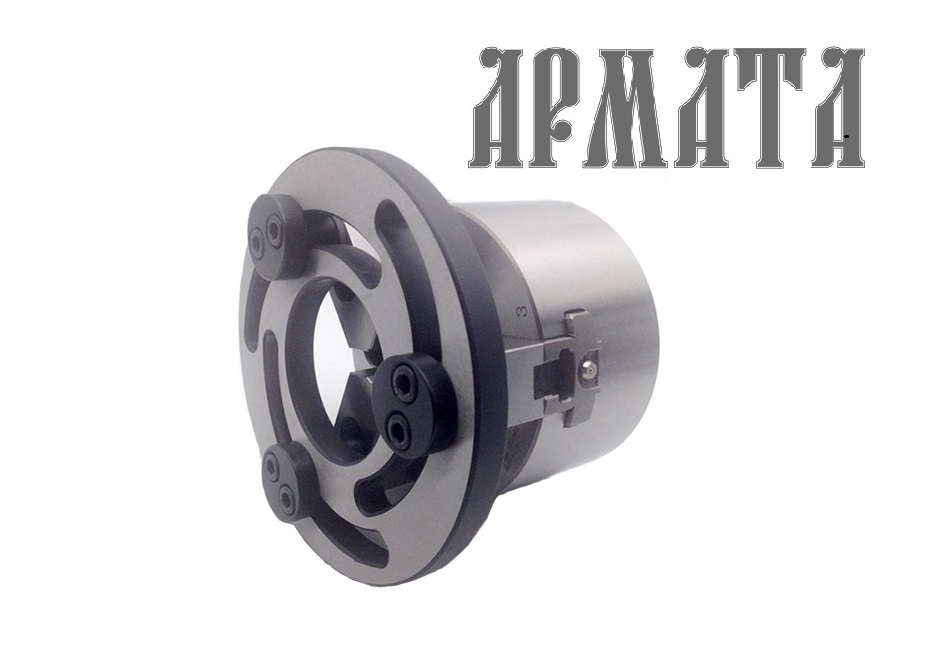

10-дюймовое расточное кольцо для токарных патронов с ЧПУ с мягким верхом кулачков
Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
10-дюймовое расточное кольцо для токарных патронов с ЧПУ с мягким верхом кулачков
Увеличить изображение
Артикул 202-6253
Наличие В наличии
Доставка Ипс Земля
214,92 $
Сохранить элемент
Поделиться Распечатать Каталог Страница 195
Детали Прожектор Отзывы
| Артикул | 202-6253 |
|---|---|
| Артикул № | 202-6253 |
| Токарный патрон Категория | Кольцо для сверления кулачков |
| Торговая марка | Инструмент для шаров |
| совместимый диаметр патрона | 10 |
| Максимальное число оборотов в минуту | 600 |
| Зажимное усилие (бар) | 7,84 бар / 113 фунтов на кв. |
