Развальцовка тормозных трубок своими руками: инструмент, приспособления, видео

Развальцовка тормозных трубок – это процедура, выполнение которой может в любой момент потребоваться тому, кто имеет собственный автомобиль. Конечно, осуществление этой и любой другой операции, связанной с техническим обслуживанием и ремонтом автотранспортного средства, всегда можно доверить квалифицированным специалистам станций технического обслуживания, но многие автолюбители идут другим путем и стараются сделать все своими руками. Каждый автовладелец вправе сам решать, кому доверять техническое обслуживание своего транспортного средства, но многие из таких вопросов вполне можно решить самостоятельно.

Научиться самостоятельной развальцовке трубок совсем несложно

Функции тормозных трубок

Тормозные трубки являются неотъемлемым элементом тормозной системы любого автомобиля, которая отвечает за его остановку в необходимый момент. Чтобы понять, какое значение имеют такие трубки для работы тормозной системы в целом, следует хотя бы поверхностно познакомиться с принципом ее действия.

Итак, процесс остановки автомобиля, для выполнения которой задействуется тормозная система, состоит из следующих этапов.

  • При необходимости уменьшить скорость движения автомобиля или остановить его полностью водитель нажимает на тормозную педаль.
  • Связанный с педалью поршень главного цилиндра приводится в действие и начинает воздействовать на тормозную жидкость.
  • Под высоким давлением, сообщенным поршнем главного цилиндра, жидкость по трубкам и шлангам начинает поступать в цилиндры каждого колеса, воздействуя уже на их поршни.
  • Под давлением жидкости поршни воздействуют на тормозные колодки, которые прижимаются к тормозным дискам, останавливая вращение колес.

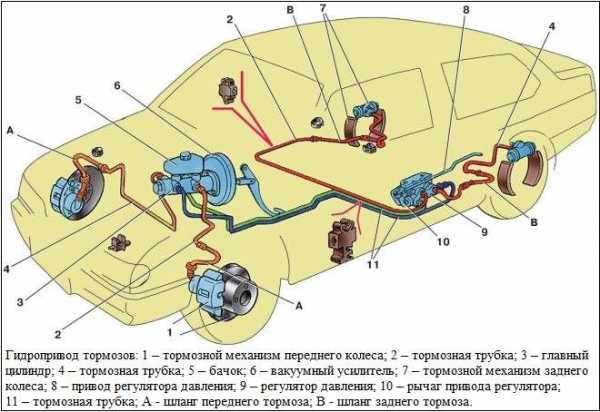

Схема тормозной системы автомобиля

Очевидно, что тормозные трубки играют важнейшую роль в работе всей тормозной системы, и при их поломке она полностью выходит из строя. Именно поэтому к ремонту данных элементов, к которому относится и развальцовка тормозных трубок, следует подходить со всей ответственностью.

В каких случаях нужна развальцовка тормозных трубок

По тормозным трубкам, как уже говорилось выше, тормозная жидкость под высоким давлением подается ко всем элементам системы. Когда пропускная способность таких трубок ухудшается, вся система начинает работать неэффективно, что приводит, в частности, к значительному увеличению тормозного пути. О том, что элементам тормозной системы, в том числе и трубкам, требуется диагностика (и, возможно, ремонт), могут свидетельствовать следующие характерные признаки:

  • появление посторонних звуков и пульсирующих движений при нажатии на педаль тормоза;
  • свободное движение педали тормоза при нажатии на нее;
  • утечка тормозной жидкости, что приводит к снижению давления и, соответственно, к неэффективному торможению и интенсивному износу тормозных колодок;
  • ведение автомобиля в сторону при торможении (такая ситуация, хотя и является косвенным признаком, также может указывать на то, что тормозные трубки нуждаются в ремонте).

Старые тормозные трубки в ужасном состоянии следует срочно заменить даже при отсутствии протечек

Однако основным признаком того, что тормозные трубки полноценно не выполняют свои функции и требуют развальцовки, является увеличение тормозного пути. Наиболее частыми причинами ухудшения работоспособности тормозных трубок являются:

  • нарушения в конструкции шестигранных головок, которыми снащены такие трубки;
  • ухудшение качества и надежности резьбовых соединений, попадание в них сора или закоксованной жидкости.

Такие неисправности, негативно отражаясь на техническом состоянии отдельных элементов тормозной системы, значительно снижают эффективность ее работы. Именно поэтому специалисты и автопроизводители рекомендуют проводить ее диагностику раз в полгода. Если привязываться к километражу, то выполнять такую процедуру необходимо через каждые 50 000 км пробега, а осуществлять замену резиновых трубок вне зависимости от их технического состояния надо через каждые 125 тыс. км пробега транспортного средства.

Особенности технологии

Ремонт автомобиля, с чем бы он ни был связан, редко вызывает приятные эмоции у автолюбителя. Это объясняется еще и тем, что такое мероприятие, как правило, сопряжено с определенными финансовыми расходами. Между тем, если говорить о ситуации, при которой необходимо развальцевать тормозные трубки, расходы на такую процедуру можно минимизировать, если выполнить ее своими руками.

Итак, чтобы развальцевать тормозные трубки своими руками, требуется не только подробно изучить теоретическую информацию по данному вопросу и просмотреть соответствующее видео, но и приобрести специальное приспособление. В набор для развальцовки тормозных трубок, который можно достаточно недорого приобрести во многих автомобильных магазинах, входят следующие инструменты и приспособления:

  • труборез;
  • штуцер, применяемый в качестве соединителя;
  • клещи.

В набор для развальцовки входит, как правило, зажим под различные размеры трубок

Используя такой несложный набор, к которому надо добавить дрель (чтобы снимать фаски на концах труб), а также бензин, необходимый в качестве смазывающего материала, можно не только качественно выполнить развальцовку своими руками, но и сэкономить приличную сумму денег, которые пришлось бы заплатить специалистам станции технического обслуживания.

При замене трубки на новую сначала делаем копию по образцу старой

Непосредственно перед процедурой развальцовки с тормозной трубкой необходимо выполнить следующие действия.

  1. Трубку при помощи инструмента или вручную откручивают от тормозного цилиндра или суппорта.
  2. При помощи визуального осмотра определяют наличие повреждений на поверхности трубки. Если они находятся близко к ее краю, то трубку можно восстановить, если нет, то ее надо заменить на новую.
  3. Используя такой инструмент, как труборез, от края трубки отрезают участок с повреждением и обрезанный край обрабатывают бензином.
  4. Обрезанный конец трубки зажимают клещами и в его внутренней части при помощи дрели со сверлом соответствующего диаметра снимают фаску.
  5. Участок внутренней поверхности трубки, где была снята фаска, очищают от стружки. После этого конец трубки вставляют в штуцер, выступающий в роли соединителя.

Аккуратно укорачиваем трубку с помощью специального резака

После того как все вышеописанные действия выполнены, трубку необходимо развальцевать, для чего лучше всего использовать специальный станок. Развальцовка, выполняемая при помощи такого станка, осуществляется по следующему алгоритму.

  1. Конец трубки, который требуется развальцевать, вставляют в зажимное отверстие станка. При этом часть трубки, выступающая из зажимного механизма станка, должна составлять примерно 5 мм.
  2. При помощи специального пуансона, которым оснащен такой станок, конец трубки развальцовывают.
  3. При необходимости развальцовки второго конца трубки вся вышеописанная процедура выполняется в такой же последовательности.

Сдавливаем плашку прессом, визуально следя за образованием грибка, и получаем качественно обжатую трубку

В результате выполнения развальцовки с помощью такого прибора, с правилами и тонкостями работы с которым лучше всего ознакомиться по видео, конец тормозной трубки становится аккуратно расширенным. Использование специального станка позволяет регулировать параметры такого расширения, ведь для тормозных систем, используемых на автомобилях разных марок, они могут серьезно разниться. Как правило, в специальных наборах, при помощи которых развальцевать тормозные трубки можно своими руками, есть и лекало, позволяющее осуществлять контроль за результатом выполнения технологической операции.

Разворачивание конца трубки посредством специального ножа, расположенного на задней стенке резака

Таким образом, развальцевать трубки, используемые в тормозной системе автомобиля, несложно, если использовать для этого специальные инструменты и приспособления. Выполняя такую развальцовку своими руками, вы не только экономите деньги, но и полностью контролируете процесс выполнения технологической операции, от результатов которой зависит работоспособность вашего транспортного средства. В таких случаях всегда следует помнить о том, что автомобильный слесарь выполняет работу не для себя, поэтому и относится к ней соответственно. Чтобы не переживать за результаты самостоятельного ремонта своего транспортного средства, необходимо придерживаться нескольких простых рекомендаций:

  • четкое следование инструкциям, в качестве которых может выступать и видео;
  • использование для развальцовки только качественных инструментов, приспособлений и расходных материалов;
  • строгий контроль на всех этапах выполнения ремонтных мероприятий.
Следуя данным рекомендациям, вы сможете не только качественно развальцевать тормозные трубки, но и выполнить многие другие работы, связанные с техническим обслуживанием и ремонтом своего автомобиля, не переживая за результат этих мероприятий.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Самодельное приспособление для развальцовки тормозных трубок

Идея давно носилась в голове, но покупать для переделки стандартную приспособу (продается где-то за 300р-но вальцует только на конус ,а не бочонком) не хотелось без четкой уверенности в удаче.

Итак что получилось (лепил из того что подвернулось ).

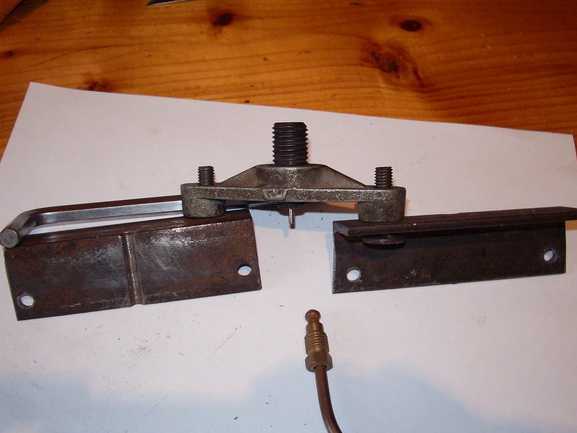

Это общий вид, приспособа при развальцовке зажималась в тиски.



Результат обжатия и самый главный рабочий орган



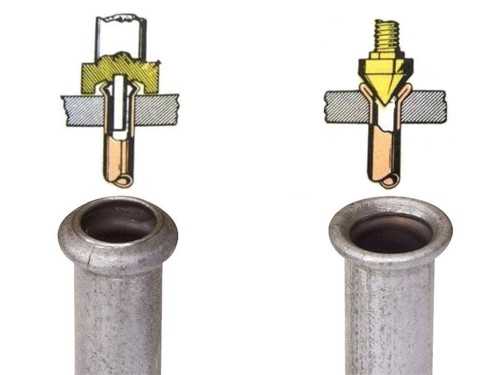

Схема рабочего органа



Для штырька использовал хвостовик сверла 2,5мм посадив его на пайку в глухое отверстие ….
фаски на уголках и рабочем органе сняты сверлом 7,5мм, когда сверлил в уголках отверстие под трубку то зажал между ними картонку(папка «дело») чтоб потом трубку сжимало плотно и она не проскальзывала.

Угол при вершине порядка 100гр, но это не критично — медяха обожмется. Отверстие в кондукторе сверлил сверлом равным диаметром трубке, дело в том что бывают 5 мм и 4,8(там дюймовый размер-около того), за счет убранной после сверления папки трубка и зажимается, просверлишь 5мм — 4,8 уже не зажмешь…. так что спервы трубка… Вроде как в оригинале 4,8… но точно не скажу,,завтра штуцер померю, вроде 5 мм очень плотно в него входит, а должен свободно прокручиватся.

Вот теперь можно купить приспособу (она просто удобнее в разборке сборке) и сделать туда другой пуансон.Как только попадется на глаза приобрету ,переделаю и выложу…

P.S.

Как и обещал было куплено вот такое чудо



Был изготовлен новый рабочий орган



от первого образца отличие в том что в новом варианте он не вращается относительно трубки…..

Была полностью переделана тормозная система на «Газели» друга, ни одного потека! Ну и так по мелочи с десяток вальцовок,все работает без проблем…

P.S.
Резьба на наших штуцерах М10х1, будьте внимательны ТАЗо трубки не подходят! у них резьба М10х1,25…
P.S.
Для особо извращенцев имеется тормозной шланг от Газели с папой М10х1.0, мамой М10х1.25 ….то есть при большом желании две системы можно скрестить…

Понравилось это:

Нравится Загрузка…

Похожее

rexmill.wordpress.com

Развальцовка тормозных трубок своими руками

Каждый автолюбитель должен немного разбираться в конструкции своей машины, чтобы уметь в случае ремонта устранить неисправность своими руками, если есть такая возможность. Особенно это касается тормозной системы. Часто, при её поломках требуется развальцовка тормозных трубок, по которым жидкость передаётся, при нажатии на педаль, от цилиндра к колодкам.

Признаки замены

Определить неисправность трубок самостоятельно можно при следующих признаках:

  • Вытекание тормозной жидкости из системы;
  • Перегрев тормозных барабанов;
  • Скрип при нажатии на педаль;
  • Увеличение хода тормозной педали;
  • Тормозной путь становится длиннее;
  • Износ колодок происходит неравномерно.

Причины замены

  1. Возникновения коррозии;
  2. Образований трещин;
  3. Закисленность резьбы;
  4. Воздействия внешней среды;
  5. Плохое крепление.

Станок для развальцовки

Конечно, при неисправности трубок, можно отогнать машину на СТО и доверить ремонт специалистам. Но зачем тратить деньги на то, что можно сделать самому? Для этого необходимо приобрести инструмент для развальцовывания в специализированных магазинах или заказать по интернету. Он бывает для дюймовой или метрической резьбы. В набор входит труборез, приспособление, клещи, зажим, штампы под разные диаметры трубок для развальцовки грибком.

При покупке инструмента следует обращать внимание на производителя и стоимость. Самые дешёвые наборы лучше не покупать, так как их качество не способствует долгой эксплуатации. Этот способ ремонта является менее затратным чем в автомастерской, и сравнительно лёгким.

Самодельное приспособление для ремонта тормозных трубок

Ещё более дешёвым методом является изготовление самодельного устройства. При желании и минимальных навыках работать руками, ничего сложного в этом нет. Для начала необходимо изготовить основание (станину) для крепления трубок. Можно собрать её из двух стальных уголков. Уголки нарезать нужной длины шлифовальной машинкой, просверлить в них два отверстия для крепления болтами. Это делается за 15 минут.

Собрав станину нужно сделать отверстия под трубку, и снять фаски на сверлильном станке или дрелью. Самым сложным является изготовление пуансонов (оправок). Можно заказать их знакомому токарю.


Процесс развальцовки тормозных трубок своими руками

Сначала необходимо определить степень поломки трубки и возможность ремонта. Для этого откручиваем её от суппорта или тормозного цилиндра. Если можно удалить повреждённый участок, сохранив при этом нужную длину, обрезаем этот кусок труборезом. После этого обрабатываем бензином оставшуюся часть, зажимаем клещами и снимаем внутреннюю фаску дрелью. При невозможности провести ремонт, покупаем трубку в магазине.

Инструкция по ремонту трубки своими руками:

  • Устанавливаем трубку в приспособлении (основании). Необходимо, чтобы конец выступал на 5 мм за край;
  • Меняем конус на штамп, необходимый под диаметр трубки;
  • Закручиваем штамп;
  • Вкручиваем штамп и расплющиваем слегка торец медной трубки;
  • Одеваем штуцеры. Обязательно не забыть, а то придётся все переделывать;
  • Снимаем штамп и меняем на инструмент в форме конуса;
  • Аккуратно не торопясь, закручиваем;
  • Вытаскиваем трубку и если необходимо зачищаем.

На выходе имеем новую тормозную трубку под конус. Развальцевать трубку можно и другим способом, называемым «грибок». Обычно на автомобилях европейского производства применяют развальцовку «грибком», а на японских моделях и других азиатских используется «конус». Чтобы развальцевать под «грибок» нужно просто не снимать необходимый штамп.


Плюсы и минусы самостоятельной развальцовки

К плюсам развальцовки своими руками можно отнести то, что вы отнесётесь к работе ответственно и серьёзно и будете уверены в качестве выполненной работы. Нет необходимости платить кому-то за работу, часто необоснованную цену.

Из минусов стоит отметить, что тормозные трубки не очень часто выходят из строя и ваш инструмент может понадобиться всего один раз. Исключение если вы покупаете подержанные автомобили с большим пробегом, которые содержались в плохих, неблагоприятных условиях или были в авариях и довольно часто их меняете.

Делать ремонт своими руками по инструкции или доверить специалистам приходится решать каждому человеку индивидуально, но следить за состоянием тормозной системы и трубок, в том числе необходимо всегда!

znanieavto.ru

Самодельное приспособление для развальцовки тормозных трубок — Re][miLL

Идея давно носилась в голове, но покупать для переделки стандартную приспособу (продается где-то за 300р-но вальцует только на конус ,а не бочонком) не хотелось без четкой уверенности в удаче.

Итак что получилось (лепил из того что подвернулось ).

Это общий вид, приспособа при развальцовке зажималась в тиски.



Результат обжатия и самый главный рабочий орган



Схема рабочего органа



Для штырька использовал хвостовик сверла 2,5мм посадив его на пайку в глухое отверстие ….
фаски на уголках и рабочем органе сняты сверлом 7,5мм, когда сверлил в уголках отверстие под трубку то зажал между ними картонку(папка «дело») чтоб потом трубку сжимало плотно и она не проскальзывала.

Угол при вершине порядка 100гр, но это не критично — медяха обожмется. Отверстие в кондукторе сверлил сверлом равным диаметром трубке, дело в том что бывают 5 мм и 4,8(там дюймовый размер-около того), за счет убранной после сверления папки трубка и зажимается, просверлишь 5мм — 4,8 уже не зажмешь…. так что спервы трубка… Вроде как в оригинале 4,8… но точно не скажу,,завтра штуцер померю, вроде 5 мм очень плотно в него входит, а должен свободно прокручиватся.

Вот теперь можно купить приспособу (она просто удобнее в разборке сборке) и сделать туда другой пуансон.Как только попадется на глаза приобрету ,переделаю и выложу…

P.S.

Как и обещал было куплено вот такое чудо



Был изготовлен новый рабочий орган



от первого образца отличие в том что в новом варианте он не вращается относительно трубки…..

Была полностью переделана тормозная система на «Газели» друга, ни одного потека! Ну и так по мелочи с десяток вальцовок,все работает без проблем…

P.S.
Резьба на наших штуцерах М10х1, будьте внимательны ТАЗо трубки не подходят! у них резьба М10х1,25…
P.S.
Для особо извращенцев имеется тормозной шланг от Газели с папой М10х1.0, мамой М10х1.25 ….то есть при большом желании две системы можно скрестить…

rexmill.ru

Приспособление для развальцовки трубок.

Гаражному мастеру бывает приходится восстанавливать (развальцовывать) сорванный буртик тормозной или бензиновой трубки, (тормозной или топливной системы), или изготовить новую трубку, если прогнила старая. Сделать это без специального приспособления не получится.

Сейчас в продаже начали появляться китайские приспособления для развальцовки трубок, (которые работают по принципу затяжки штока с конусом, который развальцовывает трубку) но качество их оставляет желать лучшего, особенно если приходится работать не с медными, а с стальными трубками. В этой небольшой статье мы рассмотрим, как изготовить своими руками приспособление для развальцовки трубок различного диаметра из обычного уголка.

Приспособление для развальцовки, показанное на рисунке, сделано из обычного стального уголка, толщина полки (стенки) которого равна 5 мм (подойдёт номер профиля 4,5; 5,0 или 5,6). А длина приспособления зависит от того, сколько диаметров трубок вы хотите развальцовывать впоследствии. На рисунке 1 показаны всего три диаметра, которых хватает для обслуживания автомобиля.

Но если вы занимаетесь например постройкой чопперов в популярном нынче стиле олдскул, на которых все резиновые шланги меняют на медные трубки, (которые смотрятся стильно), то можно сделать и больше различных диаметров, тогда уголок нужно будет отпилить подлиннее (или сделать два приспособления).

При изготовлении приспособления, две половинки уголков зажимаются в тиски (лучше сверлильного станка) и затем с помощью сверла нужного диаметра (как на отверстиях на рисунке), сверлятся отверстия, а затем рассверливается конусный потай на каждом отверстии. И благодаря этому потаю, кончик трубки будет при развальцовке принимать конусную форму.

Конусные оправки различных диаметров (как на рисунке 2) придётся заказать токарю. И чтобы инструмент прослужил долго, особенно если вы будете развальцовывать не только медные и латунные трубки, но и стальные, конусные оправки желательно выточить из качественной углеродистой стали, например Ст 45 (содержание углерода 0,45 %). Но всё же лучше поискать и выточить оправки их более качественной конструкционной стали, например марки 38ХГСА. Тогда и тормозные стальные трубки можно будет развальцовывать, не боясь быстрого износа конуса оправки.

Как работает это простое приспособление для развальцовки трубок, нетрудно догадаться из рисунка. Трубка, с предварительно надетой на неё накидной гайкой (резьбой вверх) вставляется в нужные канавки такого диаметра (в уголке), который на 0,2 мм меньше, чем диаметр трубки (чтобы надёжно обжать)  и затем с помощью болтов обе половинки уголка стягиваются и надёжно зажимают трубку. Стянутая уголками трубка, должна выступать из верхней плоскости уголков (там где потай) примерно на з — 4 мм.

Затем приспособление с зажатой в нём трубкой, зажимаем в тисках и с помощью конусной оправки, (нужного диаметра) вставленной в трубку, начинаем обстукивать оправку молотком, пока конус не развальцует трубку.

Если у кого то есть гидравлический пресс, то процесс развальцовки трубок можно усовершенствовать. Например нарезать наружную резьбу в верхней части конусной оправки, чтобы она вкручивалась в давящий шток пресса, а внизу установить тиски, с зажатыми в них половинками уголков и трубкой.

И тогда уже гидравлика пресса будет давить на его шток, и вкрученную в шток конусную оправку, а та в свою очередь будет развальцовывать трубку с усилием в несколько тонн. Но это усовершенствование скорей пригодится тем, кому приходится развальцовывать трубки очень часто (или изготавливать в большом количестве трубчатые заклёпки).

Кстати, бывает нужно развальцевать трубки большого диаметра, например выхлопные патрубки глушителей мотоцикла. Это можно сделать с помощью прокатки трубы между роликами зиговочной машинки. Кому интересно почитать о зигмашинке, то кликаем вот сюда.

Изготовив несложное приспособление для развальцовки трубок, описанное в этой небольшой статье,  вы всегда сможете восстановить изношенный конус любой трубки вашего автомобиля или мотоцикла, а лучше изготовить новую, любой длинны и диаметра; успехов всем.
