Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах.

В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

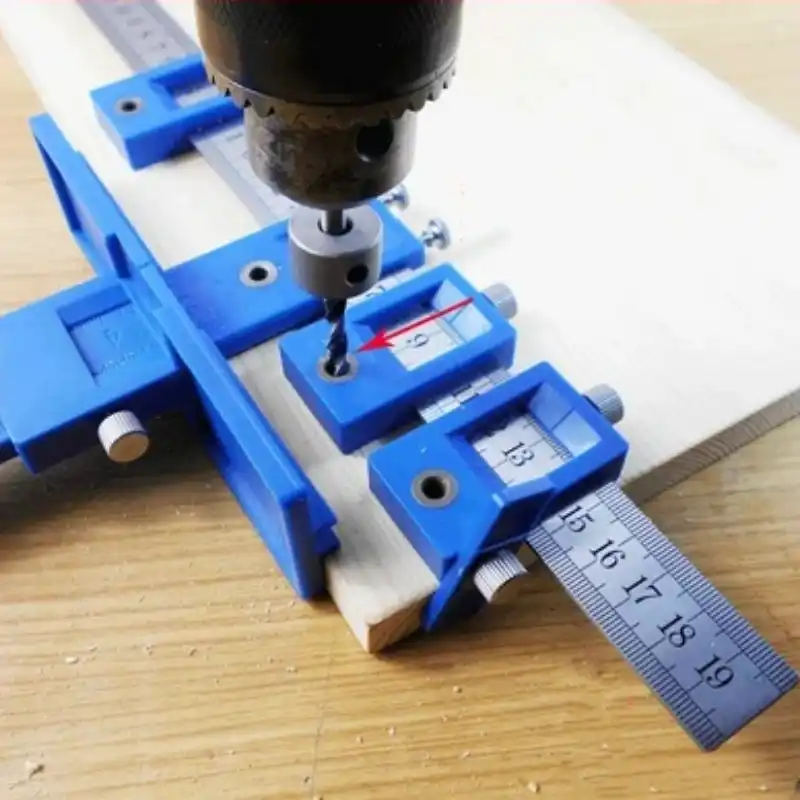

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками.

Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Среди кондукторов для сверления отверстий по типу конструкции и функциональным возможностям можно выделить целый ряд категорий.

Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

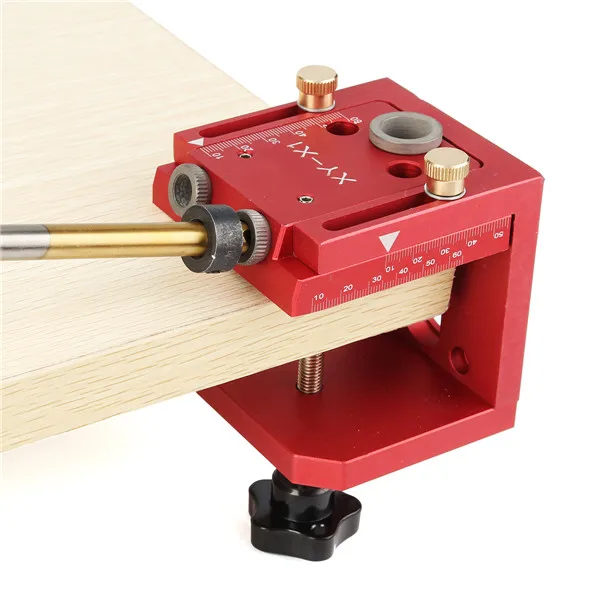

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Сферы использования

Мебельные кондукторы и шаблоны – это приспособления, без которых практически не обойтись при сборке мебельных конструкций. Использование кондукторов позволяет избежать основной проблемы, возникающей при сверлении отверстий, – вхождения сверла в обрабатываемую деталь не под тем углом. Исправление этой ошибки отнимает много времени и сил, и не всегда ее вообще можно исправить.

Кондуктор, используемый для сверления отверстий, не только позволяет правильно сориентировать сверло на месте выполнения обработки, но и не дает инструменту сбиться с заданной траектории.

Такие приспособления, как мебельные кондукторы и шаблоны, применяются и при производстве, и при сборке мебели, когда в соединяемых элементах надо выполнить отверстия для размещения крепежных элементов. В таких случаях часто используется кондуктор для шкантов или кондуктор для сверления под конфирмат, без которых выполнить качественные отверстия под крепеж не представляется возможным. Незаменимым такое приспособление является в тех случаях, когда требуется сделать отверстия, в том числе и под углом, в тонких плитах (в частности, при выполнении отверстий в ДСП или МДФ).

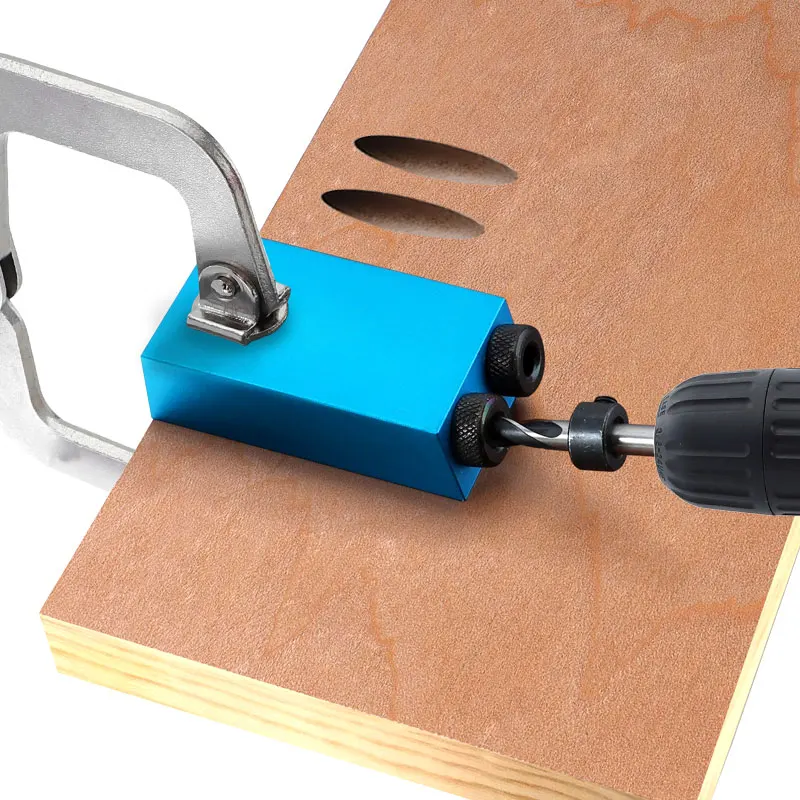

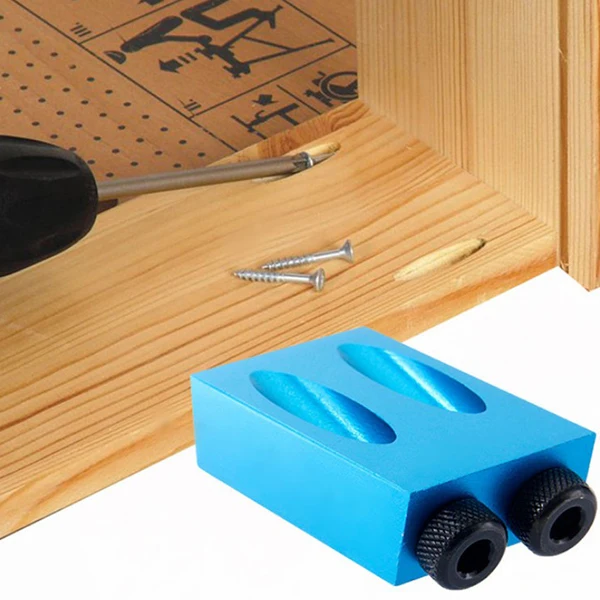

Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок

При использовании кондуктора для сверления отверстий процесс сборки мебели происходит просто и быстро. Применяя такое приспособление, сверление отверстий можно выполнять на любом удалении от края детали вне зависимости от ее ширины.

В современной мебели активно используются шканты, которые в то же время являются достаточно устаревшим крепежным элементом. Именно поэтому кондуктор для шкантов (doweling jig) применяется в производстве мебельных конструкций. Основная сложность при использовании таких крепежных элементов заключается в том, чтобы оси отверстий, выполняемых в соединяемых деталях, имели между собой прямой угол. Соответственно, располагаться такие отверстия должны строго перпендикулярно друг к другу. Без применения такого приспособления, как кондуктор для шкантов, выполнить их затруднительно.

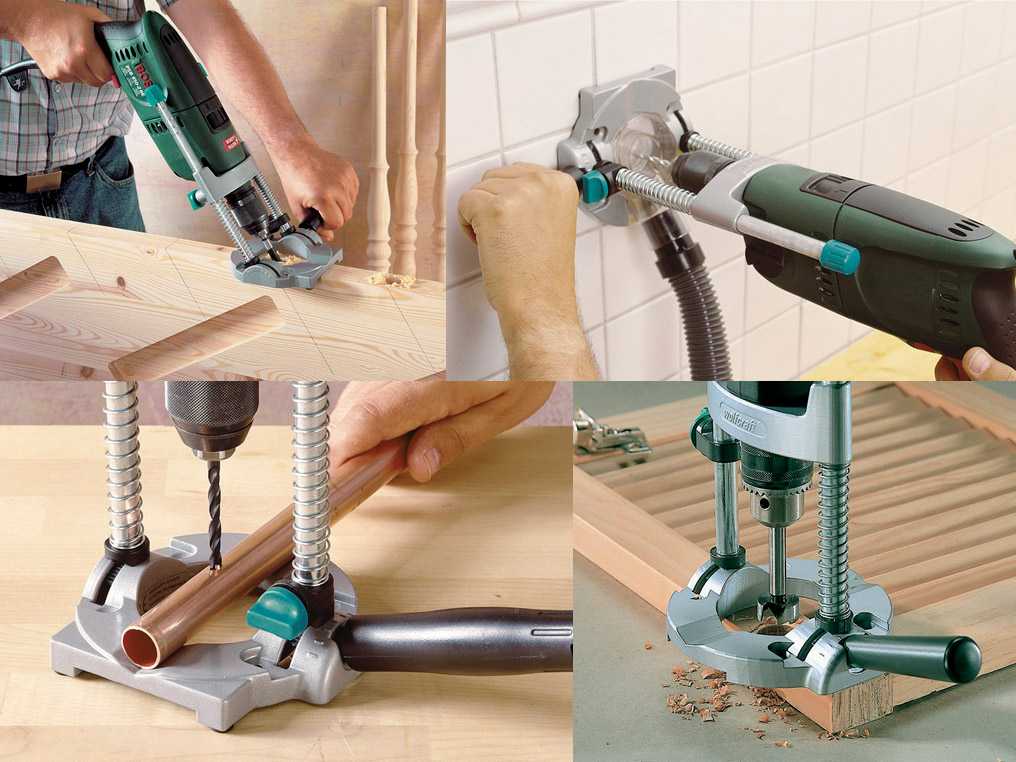

Кондуктор для выполнения отверстий в трубках будет весьма полезным приспособлением для домашней мастерской

Мебельное производство – не единственная сфера, в которой используются кондукторы, предназначенные для сверления отверстий. Шаблоны не менее часто применяют и для того, чтобы просверлить отверстие в трубе и других деталях, имеющих цилиндрическую форму. Кондукторы позволяют выполнять качественные отверстия даже в трубах небольшого диаметра.

Размер и принцип работы современных кондукторов могут быть различными. Некоторые из моделей таких устройств намного легче купить, а отдельные несложно изготовить своими руками. В пользу того, чтобы изготовить мебельный кондуктор для сверления отверстий своими руками, говорит и тот факт, что серийные устройства, особенно универсального назначения, стоят недешево.

Самодельные кондукторные устройства

Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

• электрическая или ручная дрель;
• набор слесарных инструментов;
• болгарка;
• сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Готовый кондуктор с поворотными упорами

Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

Описанный выше метод позволяет изготовить простейший самодельный кондуктор, который значительно облегчает и ускоряет процесс сборки любой мебельной конструкции.

Кондуктор для сверления отверстий: особенности, виды, применение

Кондуктор для сверления отверстий — это планка небольшого размера, имеющая шаблоны отверстий, расположенные под определенными углами и имеющие разные диаметры для сверления. По сути, этот инструмент призван решать задачу: расположить сверло под правильным углом к полотну обрабатываемого материала. Ведь исправить такую ошибку порой бывает просто невозможно.

Кондуктор для сверления отверстий

Содержание

Конструкционные особенности и виды кондукторов

Кондуктор для сверления фактически представляет собой шаблон отверстий, которые позволяют сделать их с максимальной точностью. Их можно разделить на два вида:

• когда ось сверления находится под прямым углом к поверхности материала;
• когда ось проходит под острым или тупым углом по отношению к плоскости.

Устройство кондуктора

Инструмент обладает такой универсальностью, что находит применение в разных сферах индустрии. Уже на протяжении нескольких десятилетий он очень активно применяется в машиностроительной, строительной отрасли. Ведь он позволяет не только высверливать отверстия в нужных заготовках под разным углом и превосходной точностью, имеющих разную конфигуративную особенность. С его помощью легко сверлятся отверстия в различных строительных конструкциях, а также трубах из любого материала и т. д. Кондуктор часто используется в мебельной индустрии, так как значительно упрощает процесс крепежа фурнитуры и самой сборки разных ее деталей. На самом деле, это лишь малый фронт задач, которые способен решить кондуктор.

Классификация инструментов

По функционалу и конструктивному функционалу кондуктор для сверления делится на виды:

• накладные. Название исходит из их функционального способа работы, то есть он накладываются на заготовительную часть или обрабатываемую поверхность, крепятся к ней специальными зажимами или придерживается рукой. Такой прибор применим для высверливания плоских поверхностей, например, досок, МДФ-плит и ДСП. Его так и называют мебельный кондуктор для сверления отверстий. Благодаря применению кондуктора, сами отверстия получается очень аккуратными и выверенными;
• поворотные. Такие шаблоны прекрасно применяются для высверливания округлой или цилиндрической поверхности. Благодаря такой конструкции ось занимает горизонтальное, вертикальное и наклонное положение к поверхности. Это возможно благодаря втулкам, которые могут направлять линию сверления;
• универсальные. Подобной конструкции средства пользуются широкой популярностью в небольших промышленных производствах, где важную роль играет быстрая подстройка под существующую поверхность. В силу своей уникальности, они также востребованы в домашнем хозяйстве, когда приходится работать с разными материалами, плоскостями и поверхностями;
  опрокидываемые. По функционалу напоминают чем-то универсальные. Они необходимы, когда требуется сделать отверстие в разных плоскостях и под разным уклоном. Это очень удобно для проведения каких-то ремонтных работ, когда требуется просверлить в стене отверстие без больших затрат по времени и под конкретным углом;
• скользящие. Согласно своему названию, такой кондуктор не обязательно крепить к той поверхности, куда его предполагается прикладывать. Следует отметить неудобство такого кондуктора в обращении, так как требует постоянного удерживания рукой;
• закрепляемые. В отличие от скользящих кондукторов, они крепятся к тому месту, где их намерены использовать. Крепить их гораздо проще, но в силу своей конструкции ограничивают простор работ человека. Это можно наглядно увидеть при проведении работ на стенах или вертикальных плоскостях, имеющих всего один шпиндель.

Кондуктор для сверления отверстий накладной

Кондуктор для сверления отверстий универсальный

Кондуктор для сверления отверстий закрепляемый

Кондуктор для сверления отверстий поворотный

Сфера применения

Следует отметить, что кондуктор для сверления используется практически повсеместно, где есть необходимость регулярно сверлить отверстия. Такими областями могут быть:

• производство мебели. При изготовлении мебели очень часто приходится сверлить отверстия под крепежные материалы, фитинги и фурнитуру. От точности и корректности выполненного отверстия зависит дальнейший вид мебели, ее презентабельность и продаваемость;
• строительство. При проведении строительных и ремонтных работ зачастую приходится сверлить стены, трубные и иные поверхности. Не имея шаблонов, это делать очень сложно, а исправление последующих ошибок заберет кучу времени. Благодаря шаблонам все высверливаемые отверстия будут иметь нужную форму, и находится под нужным наклоном;
• машиностроение. Работать без шаблонов здесь тоже достаточно сложно, так как все заготовки и детали проходят стандартизацию, то есть они  все должны иметь одинаковые размеры, одинаковое положение каких-то частей, в том числе отверстий;
• серийное производство. Штамповое производство также требует унификации некоторых компонентов. Шаблоны упрощают задачи в этом плане. Можно быть уверенным, что все высверливаемые отверстия будут иметь одинаковые размеры и одинаковый наклон, или будут прямо перпендикулярно относительно поверхности;
• домашнее хозяйство. Дома часто приходится что-то ремонтировать, поэтому возникает такая необходимость, как высверлить отверстия в стенах, деталях или каких-то заготовках, где особая точность отверстий является весьма критичной.

В наше время кондукторы выпускаются как универсальные, так и специализированные под конкретные области производства работ. Цена некоторых невелика, поэтому нет необходимости изготавливать такие средства самостоятельно.

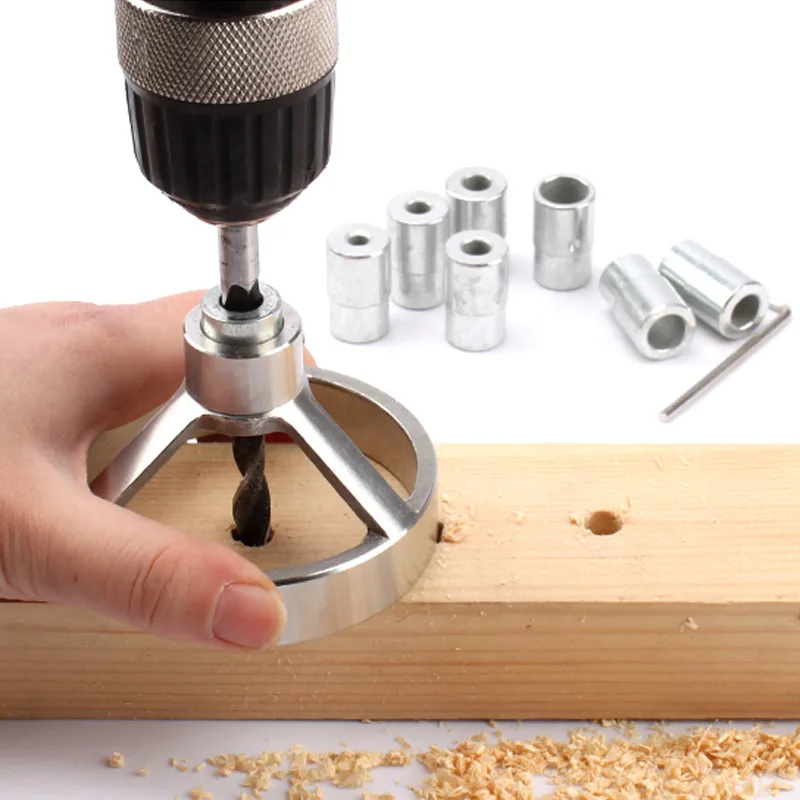

Кондуктор для перпендикулярного сверления отверстий

Кондуктор для перпендикулярного сверления отверстий применяется чаще всего в мебельной индустрии, где нужно сверлить плиты, доски, бруски, ДСП и прочие детали из разных материалов. И где от точности расположения отверстия будет зависеть облик будущей мебели. Для этих целей подходят конудкторы любых видов.

Кондуктор для цилиндрических заготовок или труб

Для цилиндрических поверхностей больше всего подходят поворотные или универсальные виды, так как во время сверления трубы или любой другого предмета, имеющего сферическую форму, сверло может смещаться, отчего отверстие окажется неправильной формы.

Кондуктор для цилиндрических заготовок или труб

Такие шаблоны позволяют выдерживать перпендикулярность между трубой или сферой и непосредственно сверлом. Это очень важно.

Отдельного описания заслуживают мебельные кондукторы для сверления отверстий

В производстве мебели обойтись без кондукторов или подобных шаблонов практически нельзя, особенно при сборке всех конструктивных элементов будущей мебели. Они, прежде всего, исправляют такую ошибку, как неверный угол входа сверла в заготовку. Как известно, исправить такую ошибку очень сложно, порой, даже невозможно, а если возможно, то отнимает кучу времени. Кондуктор не только позволяет позиционировать сверло относительно детали, но и дает ей уйти с намеченного направления сверления в ходе работы.

Мебельный кондуктор для сверления отверстий

Они используются, когда требуется просверлить отверстия для крепежей. В этом случае применяется кондуктор для конфирмантов или шкантов. Без них просверлить такие отверстия просто невозможно. А как часто бывает такое, что при сборке мебели обнаруживается нехватка некоторого количества отверстий, необходимой для окончательной сборки.

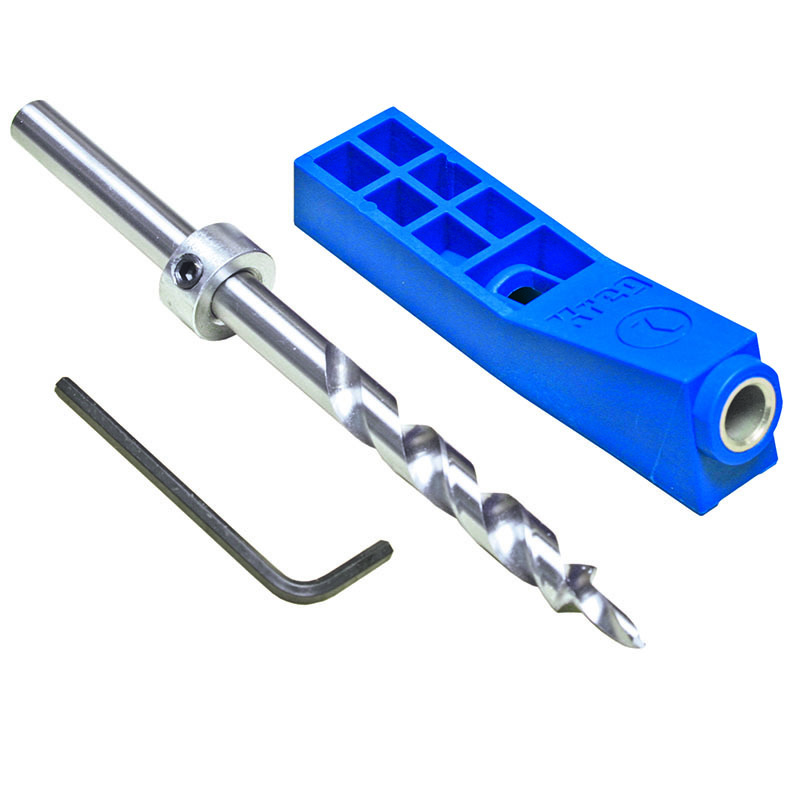

Кондуктор для отверстий под углом

Кондуктор для сверления отверстий под углом применяется для сборки мебели. Зачастую его используют для сверления не слишком толстых МДФ-плит или ДСП, фанеры. Используются также на производстве. Могут изготавливаться как в специализированном исполнении, под конкретные операции, или в более универсальном виде. Они сокращают время по изготовлению наклонных отверстий. Тем более, на глаз сделать их так же одинаково точно не получится.

В домашних условиях сверлить под углом приходится не часто, но такая необходимость возникает. Такого рода кондуктор можно изготовить самостоятельно, а можно купить. Причина в том, что если не заниматься серийным производством, то подготовка шаблонов под нестандартные отверстия, скорее всего не оправдает затраты на себя. Проще и дешевле будет постараться рассверлить отверстие как нужно, но небольшими отклонениями, чем заниматься изготовлением шаблонов. Возможно, он больше никогда не пригодиться. Решать владельцу.

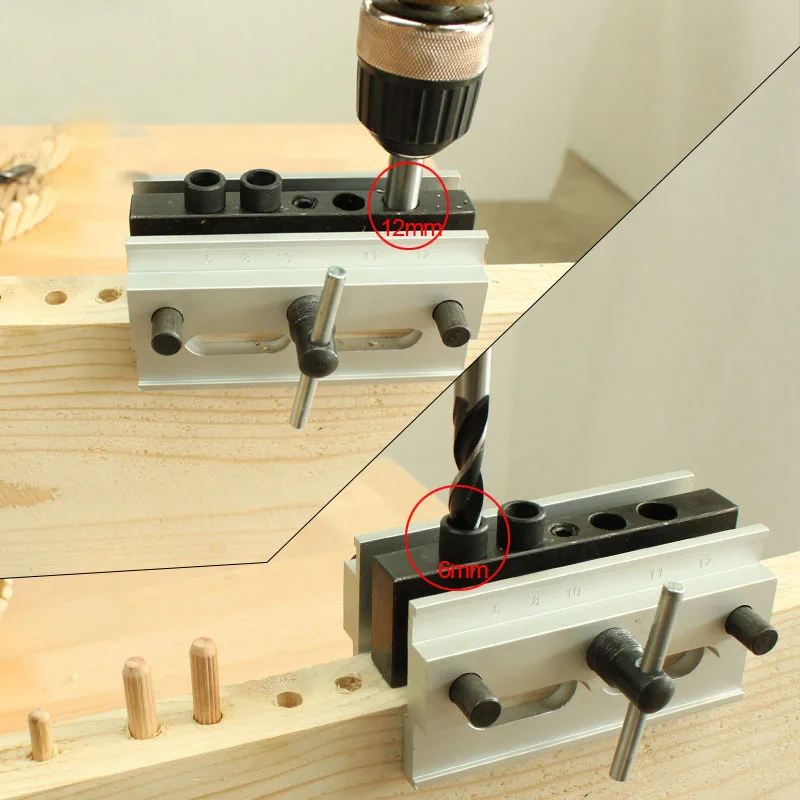

Кондуктор отверстий под шканты

Кондуктор для сверления отверстий под шканты один из наиболее простых шаблонов в своем варианте исполнения. Однако следует знать, что такие шаблоны должны упрощать работу мастера, а не усложнять ее, когда он вынужден применять сложные приборы.

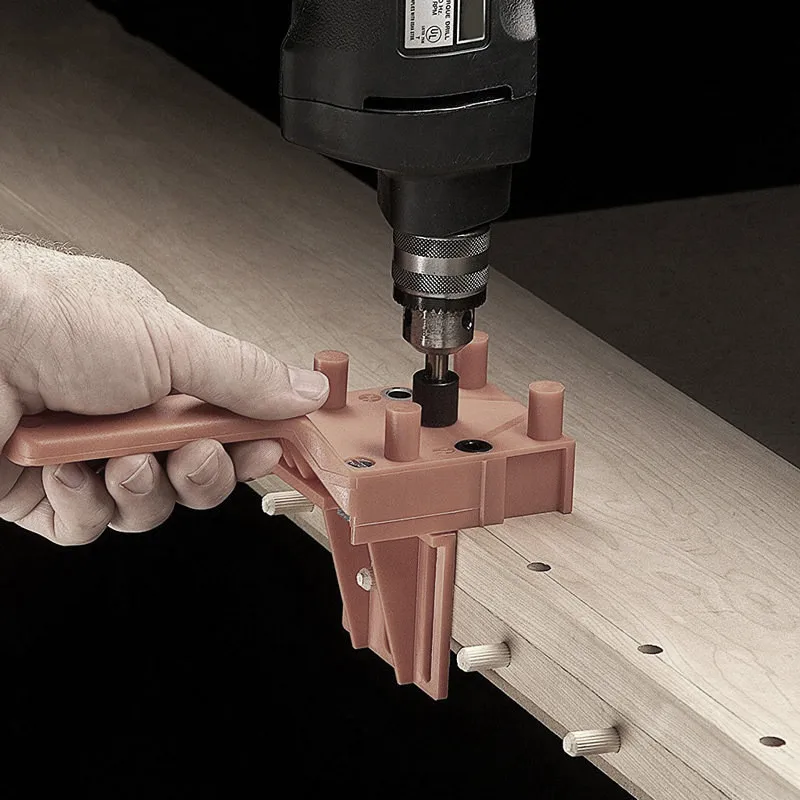

Кондуктор отверстий под шканты

Применяется для сбора мебели. Должен обеспечивать одновременное сверление отверстий без смены прибора. Для изготовления используются разные материалы, имеющих разные прочностные характеристики. Самым прочным можно считать агрегат из стали.

Кондуктор под конфирмат разновидности и возможность изготовления

Также самый простой кондуктор для сверления отверстия под конфирмат. Сбирается такой кондуктор дома без особого труда. Имеет смысл его собрать самостоятельно, если занимаетесь профессионально изготовлением мебели. Для высверливания одного или двух отверстий нецелесообразно.

Кондуктор под конфирмат

Более сложные чертежи можно взять из любых источников в Интернете. С усложнением конструктивности устройства расширяется его спектр использования. Чтобы не заморачиваться с конструктивно сложными устройствами, можно сделать из легкодоступных материалов, как пластины из металлов, брусья из дерева, арматура или уголки. Для работы с металлом может понадобиться сварочный материалы, хотя можно крепить фиксирующие элементы на резьбовые болты.

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

• он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
• позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
• повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

• минимальные деформации при больших нагрузках;
• четкая ось направления сверла;
• отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Самодельные кондукторные аппараты

Кондуктор для сверления отверстий своими руками является прекрасной альтернативой магазинным вариантам. Поскольку не всегда в магазине имеется именно тот вариант, который требуется в данный момент. Его можно собрать самому дома.

Рассмотрим более популярный и стандартизированный вариант, пригодный для более часто выполняемых работ, как сборка мебели..

Схема для сборки кондуктора

Схема устройства кондуктора для сверления отверстий

Потребуется арматура диаметром от 10 мм. При помощи режущего инструмента, например, болгарки, нарезать на отрезки, требуемой длины. Зачистить заготовки наждачкой. По стандарту все высверливаемые отверстия имеют расстояние между собой в 32 см. Сделать отметки и просверлить дырки. На следующем этапе предполагается создание опорных точек для наших заготовок. Для этих целей прекрасно подходит пластина из любого металла. Толщина от 1 мм. Более толстую пластину использовать неразумно, так как она только утяжеляет вес всего устройства. Они соединяются вместе и далее намечаются места для резьбового крепления. Их соединяют и крепят друг с другом. Вот и все, устройство готово к использованию.

Основное предназначение кондуктора, оно же самое главное, это упрощать работу со сверлом и сокращать время сборки мебели. Отличием покупного от самодельного устройства является его подгонка под конкретные нужды мастера.

Приспособление Для Сверления Отверстий Под Углом

Приспособление Для Сверления Отверстий Под Углом

Конструкция кондуктора обуславливается параметрами детали, под которую он делается. Если отверстия в детали размещены на одной прямой полосы (по оси Х), тогда кондуктор будет представлять собой полосу, уголок либо швеллер определенной длины с просверленными в ряд отверстиями. Если отверстия размещены не на одной полосы (со смещением по осям Х и У), тогда кондуктор необходимо изготавливать из цельного кусочка листового металла по другому сваривать из железного профиля.

Изготовьте заготовку для кондуктора.

Вырежьте заготовку из листа металла либо сварите ее из профильного металла (уголка, полосы, швеллера). Если у вас есть деталь, для какой занимается делается кондуктор, используйте ее в роли шаблона в процессе изготовления заготовки. Если детали нет, нанесите схему расположения отверстий на лист бумаги либо жести и используйте для шаблона Данный лист.

Прецизионное приспособление поворотное

для выполнения сверлений под углом до 65°,тетивы под балясины, перил, для производства деревянных лестниц,

Высочайшая точность благодаря вставленному уровню, и точно отшлифованной направляющей. Кондукторной втулки для свёрел в комплекте 3 втулки под свёрла 7мм. 8мм. 10мм.12мм

Обычная и четкая юстировка при помощи встроенного уровня. Упрямую рамку следует выставить согласно угла наклона тетивы на приспособлении для выполнения сверлений лестниц относительно к полосы разметки на косоуре встречаются регулировочные шайбы, затянуть — и готово!

Угловая рамка плавненько регулируется в спектре до ± 65°.

Точная глубина сверления благодаря плавной регулировке кольца-ограничителя глубины сверления.

Компактно и комфортно практически для всех систем балясин и перил.

Совершенно подходит для производства деревянных лестниц конкретно на одном месте монтажа.

Это приспособление должен иметь каждый мебельщик! Кондуктор для minifix и шкантов

Значительно упрощает работу мастера.

Качество и быстрота работы вот что даёт это приспособление.

Отправим по городам РФ.

Перенесение угла наклона на балясины.

Приставляем стойку с выставленным ранее углом к балясине и размечаем данный угол.

1. Сверление тетевы
2. Сверление
   поручня
3. Сверление
   балясины под шпильки.
4. Регулировка центра сверления за счёт регулировочных шайб
5. Разметка угла на балясине.(Данный угол на кондукторе переносится на место назначения среза на балясину)
6. Применение перовых свёрел различных размеров

READ Лучший Hitachi 12v

всё в одном приспособлении на одном месте сборки лестницы

Если вы хотя бы раз делали мебель на дому, то понимаете, что большая часть деталей соединяется встык с помощью шкантов. С целью точно и верно сделать отверстия для шкантов, нужно просто взять кондуктор для выполнения сверлений отверстий.

На огромных мебельных предприятиях для выполнения сверлений таких отверстий употребляются особые станки. Некие мастера самостоятельно иначе говоря на маленьких предприятиях, поначалу сверлят отверстия в торце одной детали, потом вставляют здесь особые метчики типа конуса.

После чего прикладывают вторую деталь, отмечают места на ее поверхности, места для отверстий, после этого делают их сверление. Хотя с применением данного способа можно сделать отверстия, увы точно повторить чертеж и достигнуть соосности для вас сомнительно получится, а дополнительно миф способ очень неспешный и трудозатратный.

Если у вас есть чертеж мебели, вы его желаете повторить очень точно и обеспечить высококачественное крепление всех деталей мебели, а приобрести дорогостоящее оборудование нет возможности, выходом из положения будет приспособление

для выполнения сверлений.

Кондуктор представляет из себя приспособление, что имеет вид планки с отверстиями и гильзами. Для выполнения отверстий,кондуктор при использовании зажимов крепится к детали, после этого в гильзу вставляется сверло и делают отверстие. Для одной и другой детали, что соединяются друг с другом, употребляется один и тот же кондуктор, то нашему клиенту остается выходит верно и соосно.

Главные достоинства, что имеет обозначенное приспособление:

• точность сверления
• они получаются перпендикулярными, потому что употребляется гильза
• простота и быстрота выполнения работ.

READ Сверление отверстий в труднодоступных местах

Кондуктор применяется не только лишь в мебельной индустрии, он применяется и в машиностроении, вам больше понравятся большим либо затратным. Применяются они и так же для сверления отверстий смешанного типа, они все позволяют точно повторить чертеж и соблюсти нашему клиенту остается обозначенные у него размеры.

А возможно применен кондуктор и в легкой индустрии либо в строительстве, в этом случае употребляют затратные модели из дерева, листового металла либо оргстекла.

Невозможно просверлить трубу или заготовку цилиндрической формы, потому что сверло повсевременно соскальзывает. Если использовать данное приспособление, то процесс существенно упрощается и ускоряется и выполнить работу нетрудно.

В особенности животрепещуще использовать данное приспособление, если нужно просверлить отверстие в заготовке цилиндрической формы и маленького поперечника.

Также такое приспособление позволяет делать перпендикулярные отверстия, которые без его внедрения сделать очень трудно.

Есть различные виды таких приспособлений, они найдут применение как при сверлении, так и при проведении фрезерования, также при выполнении точения, обрубки, сборки деталей. Есть затратные, поворотные, опрокидывающиеся и скользящие модели.

Затратной кондуктор прикладывают к заготовке, они бывают вариации лежать свободно по другому крепиться зажимами, таким методом обычно делают сверление отверстий.

Поворотное приспособление используют если вы поставили цель работать с цилиндрическими заготовками. Они имеют вертикальную, горизонтальную и поворотную ось. Для маленького производства, нужно использовать универсальные приспособления, которые просто переналаживать. Опрокидываемый кондуктор используют, если нужно сверлить в различных плоскостях.

Скользящие кондукторы не укрепляют к станку, а выставляются под кто поперечник раздельно. Они наименее производительны и обычно употребляются, если работа производится на одношпиндельном станке и нужно сделать на детали несколько различных поперечников, для этой цели вам направляющие втулки выполнены на откидных планках.

Такое приспособление сделают и в кустарных условиях, для этой цели вам нужно отыскать подходящий для вас чертеж все выполнить согласно ему. На работе необходимо:

• дрель
• болгарка
• аппарат
• слесарные инструменты.

READ Сверление отверстий на токарном станке

Чтоб сделать самое обычное приспособление, нужно взять арматуру квадратного сечения размером 10х10мм. После чего отрезают нужно длины кусочек и зачищают его с помощью наждачной бумаги. Сейчас нужно выполнить разметку для шаблонных отверстий.

Нельзя, чтоб центр был поближе к краю, чем на 8мм, это равно половине толщины листа ДСП. Имеющиеся эталоны предугадывают, чтоб меж центрами было 32 мм.

Когда размечены центры, здесь делают отверстия поперечником 5мм. Для производства упора употребляется железная пластинка шириной 4,5 мм, ее толщина должна составлять 1 мм. Она сгибается под углом 90 градусов и вкупе с кусочком заготовленной арматуры, после закрепления их в струбцине, делают место под резьбу.

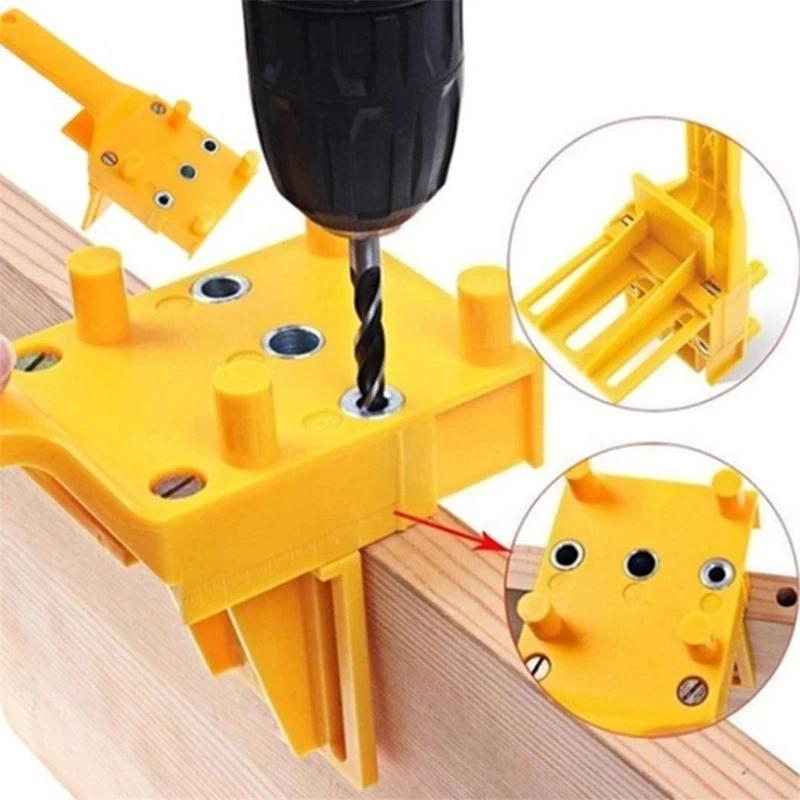

Кондуктор для сверления отверстий самоцентрирующийся. self-centering jig for drilling holes

Сейчас осталось порезать резьбу и соединить две детали в одну конструкцию. При его использовании возможно делать работу не страшиться только за то, что выступите за край листа.

Сделать такое приспособление

нетрудно, увы оно намного проще делает работу сборщиков мебели либо тех людей, что ее делают. Если у вас нет никакого желания заниматься созданием этого приспособления без помощи других, его купите уже в готовом виде.

Если для вас нужен кондуктор для выполнения работ по изготовлению мебели своими силами, то подойдет простейший и его цена будет малозначительной. Проф же оборудование имеет довольно высшую цена.

При любых обстоятельствах, приобретете вы кондуктор по другому сделаете его без помощи других, это приспособление

помогает проще и резвее соединять детали мебели либо делать ее ремонт.

Смотрите выборку по изготовлению и использованию самодельных кондукторов:

Источник

Преимущества и недостатки мебельного кондуктора

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий
Мебельные кондукторные приспособления отличаются рядом преимуществ.

1. С помощью шаблонов происходит точное наклонное и прямое сверление под конфирмат.
2. Применение инструмента не требует предшествующей калькуляции и нанесения точек под сверло, что облегчает сборку мебели.
3. С мебельным приспособлением продукция собирается быстрее.
4. Можно сверлить сразу несколько отверстий, не делая разметки.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Среди недостатков мебельного кондуктора отмечается только один – недешевая цена столярного прибора. Поэтому многие профессиональные столяры делают кондукторы для сборки мебели своими руками.

Кондуктор мебельный (минификс) схема сборки

Как правильно выбрать мебельный кондуктор

Разметочный кондуктор Assistant – многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий

Прибор для сборки мебельных изделий значительно облегчает профессиональным мастерам рабочий процесс и позволяет сделать точную разметку для отверстий под сверло. Каждый специалист предпочитает приобрести качественное оборудование.

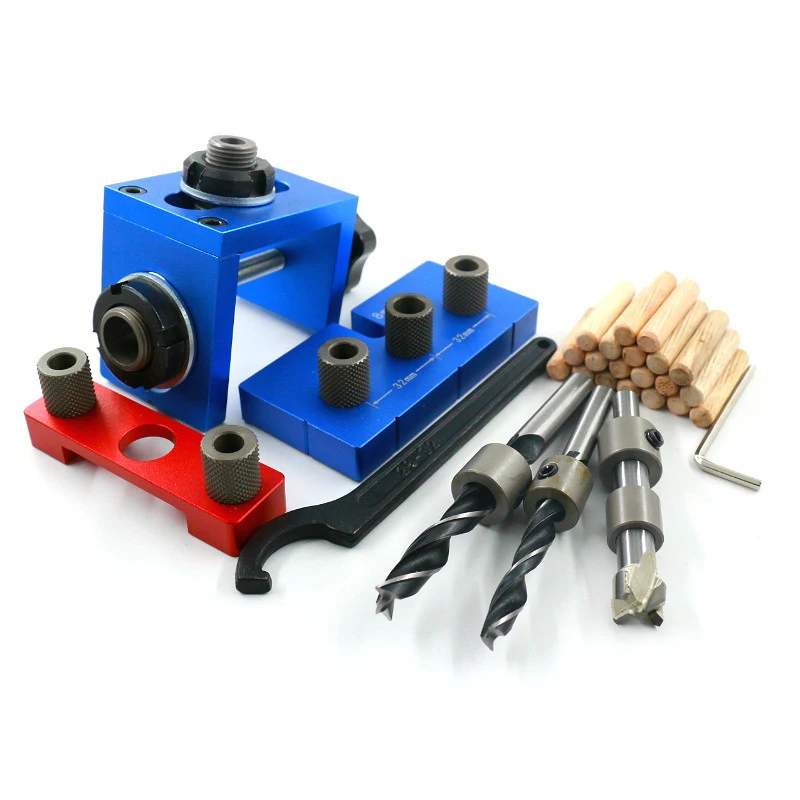

Кондуктор Dubel-Profi – недорогое, но функциональное устройство для домашнего использования, в комплект которого входят различные приспособления, упрощающие работу множества операций

Как выбрать мебельный кондуктор для сборки мебели.

1. Продумать, какой именно вид инструмента понадобится для выполнения работы.
2. Тщательно осмотреть покупаемое изделие и изучить маркировки.
3. Выбирать продукцию, изготовленную из качественного материала. Например, из нержавеющей стали.
4. Отдавать предпочтение инструментам, изготовленными проверенными мировыми производителями.

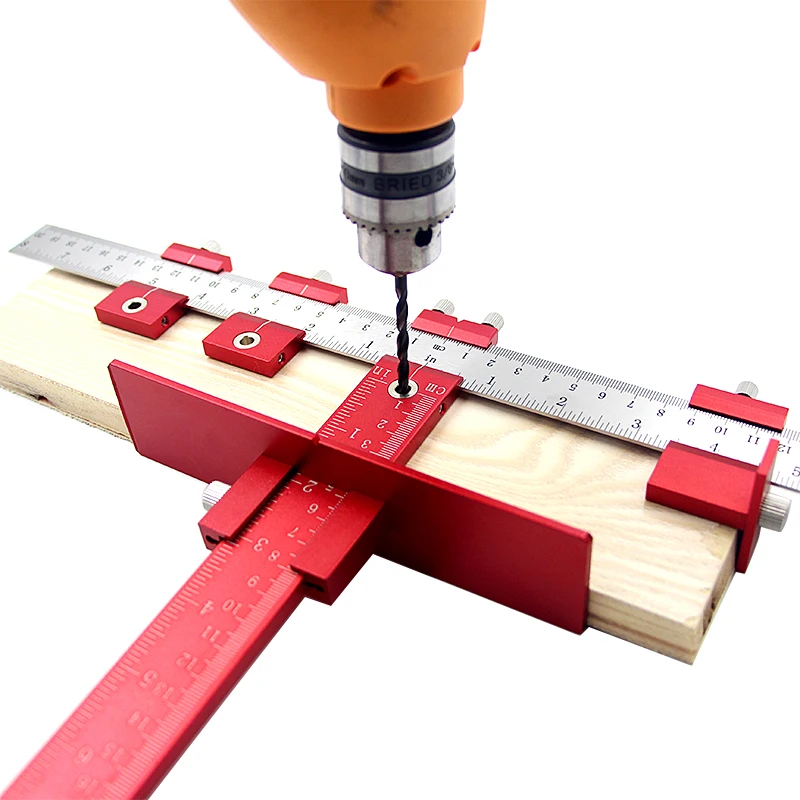

Кондуктор «Кондор» позволяет высверливать перпендикулярные отверстия нужного диаметра, выбирая расстояние между ними и меняя втулки, входящие в комплект

Выбрав надежный прибор, мебельщики смогут работать намного быстрее, что важно в современном мире. Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Глубокое сверление/расширение/трепанация (BTA)

Дом > Обработка отверстий > Глубокие отверстия (BTA и обычные)

Приложения

Материал заготовки

Покрытие

Диаметр резки

Угловой радиус

Количество индексов

Адаптация стороны машины

Вставьте руку

Начало темы

• 1 (3)
• 2 (32)
• 4 (224)

Длина до диам. Соотношение

Полезная длина

Семейство продуктов

Категории продуктов

Адаптеры и аксессуары

Паяные головки

Картриджи

Направляющие колодки

Сменные головки

Вставки

Интегральные тела

Сменные корпуса наконечников

Категории товаров

Адаптеры и аксессуары

Паяные головки

Картриджи

Направляющие колодки

Сменные головки

Вставки

Интегральные тела

Сменные корпуса наконечников

---

---

Приложения

Материал заготовки

Покрытие

Диаметр резки

Угловой радиус

Количество индексов

Адаптация стороны машины

Вставить руку

Начало темы

• 1 (3)
• 2 (32)
• 4 (224)

Длина до диам. Соотношение

Полезная длина

Семейство продуктов

Инструменты для погружного бурения | Биты, трубы, стержни

КС М-серия

Добро пожаловать в погружные пневмоударники Epiroc COP серии M. Наши молоты 6″, 7″ и 8″ спроектированы и изготовлены в совершенстве. Они быстрее, легче, удобнее в обслуживании и долговечнее, чем когда-либо прежде. Наши молоты имеют множество новых конструктивных особенностей. Вам не нужно искать дополнительные возможности для повышения производительности бурения и окупаемости инвестиций. Мы знаем, что такое погружное бурение!

Узнайте больше о серии COP M!

DTH-продукты

Погружные пневмоударники – когда требуется проверенная технология



Наши молотки подходят для всех типов горных пород и областей применения. Выбор правильного молотка во многом определяется размером скважины и типом горной породы. В идеале размер молотка должен максимально точно соответствовать требуемому размеру отверстия, оставляя достаточно места для шлама, чтобы очистить отверстие.



Узнайте больше о наших молотах.

Долота для погружного бурения



Мы предлагаем широкий ассортимент буровых долот с погружным пневмоударником для всех мыслимых областей применения. Каждая бита изготовлена ​​из качественной легированной стали и прошла прецизионную механическую обработку для получения идеального корпуса, термообработана до требуемой твердости, подвергнута сжатию поверхности для сопротивления усталости и оснащена прецизионными кнопками собственного производства.

Погружные трубы и переходники



Ключевыми характеристиками высококачественных погружных погружных труб являются долговечность, точность и управляемость. Наши трубы изготавливаются из холоднотянутых труб, что обеспечивает превосходную чистоту поверхности и допуски по сравнению с обычными трубами, изготовленными из горячекатаных труб.

Аксессуары и детали



Мы поставляем высококачественные запасные части и аксессуары для всей нашей продукции. Это необходимо для обеспечения максимальной производительности и низкой стоимости жизненного цикла. Все центры обслуживания клиентов «Эпирок» и сеть их дистрибьюторов предлагают полный ассортимент запасных частей и принадлежностей. Персонал обучен оказывать поддержку советами и технической помощью, чтобы получить правильную деталь для каждого применения. Только оригинальные детали могут выдержать нагрузки, которые продукт «Эпирок» оказывает на его компоненты. И только оригинальные детали позволяют владельцу свести к минимуму время простоя, защитить свои инвестиции и внести свой вклад в производительность вашей компании.

Скамья для развинчивания – Удобная, но мощная



Резьбовые соединения приводного патрона и верхнего переводника могут быть сильно натянуты во время сверления. Разрывать резьбу молотка удобно на буровой установке, но если резьба не может быть ослаблена или имеет тенденцию застревать, решением является скамья для развинчивания. Эта удобная, но мощная скамья для отрыва может быть легко размещена в мастерской или контейнере, и она ломает погружные пневмоударники диаметром от 3 до 8 дюймов в стандартной версии или от 5 до 12 дюймов в версии для тяжелых условий эксплуатации.

Ведущий производитель

У нас самый широкий ассортимент инструментов для погружного бурения, таких как молотки, долота и сопутствующее оборудование, среди всех поставщиков в мире. Это означает, что у вас будет больше возможностей для выбора. Это означает, что вы можете работать с самой мощной сетью поддержки в отрасли, независимо от ваших потребностей в оборудовании. Мы являемся единственным производителем, предлагающим решения как первого, так и второго выбора для каждого отдельного применения. Здесь все в порядке. В Эпирок.

Сервис и поддержка

Обслуживание, поддержка и обучение компании «Эпирок» сопровождают каждую покупку, чтобы гарантировать клиентам максимальную производительность буровых работ. Наличие знающего и доступного партнера мирового уровня на месте или в Интернете имеет большое значение между работой в одиночку и использованием опыта и ноу-хау. Клиент может рассчитывать на наш сервис и поддержку, предоставляемые крупнейшим и самым преданным производителем погружного бурового инструмента в мире. Мы умеем забойное бурение!



Печатные материалы

Каталоги и брошюры по скважинам

Самый полный и производительный в мире ассортимент инструментов для бурения горных пород.

Буровой инструмент для погружного бурения

— Sandvik Mining and Rock Technology

Буровой инструмент для погружного бурения — Sandvik Mining and Rock Technology

Перейти к содержимому

Дополнительная навигация для

• Продукты
  • Подземные буровые установки и анкероустановщики
  • Станки для бурения с поверхности
  • Подземные погрузчики и грузовики
  • Оборудование для механической резки
  • Скальные инструменты
    • Инструменты для погружного бурения
      • Погружные молотки
      • Буровые долота
      • Система вскрыши Tubex
      • Трубы для погружного бурения
    • Буровой инструмент с верхним ударником
    • Инструменты для вращательного бурения
    • Инструменты для бурения восстающих
    • Скальные болты
    • Резка
    • Услуги горных инструментов
    • PowerCarbide™
    • Шлифовальное оборудование
    • Переработка карбида
    • Горные инструменты Устойчивое развитие
  • Скальные буры
  • Автоматизация

Для эффективного бурения с погружным пневмоударником (DTH) вам потребуются высокопроизводительные буровые инструменты. Инструменты, которые повышают вашу производительность и экологичность, снижая при этом общие эксплуатационные расходы и выбросы. В рамках Sandvik мы предлагаем именно это. Мы работаем в тесном сотрудничестве с нашими клиентами, чтобы максимизировать ваш результат и повысить общий опыт бурения.

Хотите знать больше?

Сделать запрос Найти офис

Загрузки

Выбор правильного инструмента DTH для ваших конкретных потребностей и условий может быть сложной задачей, но мы здесь, чтобы поддержать вас на каждом этапе пути. В нашем обширном ассортименте DTH вы найдете подходящее решение для любых грунтовых условий, а наши знания и опыт помогут вам добиться оптимальной точности и проникновения. Если вам нужен молот с донным клапаном или без него, быстрое или прямолинейное буровое долото, мы сотрудничаем, чтобы обеспечить наилучшее соответствие вашим операциям.

ПОЧЕМУ ВЫБИРАЮТ ИНСТРУМЕНТЫ SANDVIK DTH?

– Повышение производительности –

Сочетая высокую мощность и скорость с низким расходом топлива, мы предлагаем широкий ассортимент погружных пневмоударников, которые гарантированно принесут результаты. А наши погружные буровые долота, обладающие уникальным сочетанием прочности, твердости и устойчивости, подходят даже для самых требовательных приложений. Для дальнейшего бурения с инструментами, которые служат еще дольше, мы также предлагаем наши эксклюзивные вставки PowerCarbide ^TM , а также трубы погружного бурения, рассчитанные на увеличенный срок службы и специально разработанные для работы с нашими перфораторами.

Кроме того, мы поставляем Tubex — экономичную систему продвижения обсадной колонны с погружным пневмоударником, которая снижает количество незакрепленного материала в скважине для одновременного бурения и обсадки.

– Инновации и устойчивость –

Исследования и разработки лежат в основе того, что мы делаем в Sandvik, и с этим постоянным стремлением к инновациям мы соглашаемся только на самое лучшее. Для наших клиентов это означает партнерство с акцентом на продуктивное, прибыльное и устойчивое будущее. Например, с нашим новейшим гидромолотом Tundo™ RH650 вы можете ежегодно экономить до 3,3 млн литров топлива, что соответствует 9000 тонн CO ₂ восстановлено из атмосферы. Подробнее об этом замечательном нововведении читайте здесь.

– Безопасность превыше всего, безопасность всегда –

Другим главным приоритетом для нас является безопасность. Благодаря широкому ассортименту инструментов и принадлежностей, изготовленных для снижения рисков при бурении с ППУ, мы защищаем рабочую среду для горняков по всему миру.

ПРЕИМУЩЕСТВА

• Передовые технологии материалов и оптимизированные конструкции
• Повышение экологичности, производительности и надежности при одновременном снижении эксплуатационных расходов
• Повышенная эффективность воздуха и сниженный расход топлива
• PowerCarbideTM собственного и лидирующего в отрасли производства, обеспечивающий высочайшую производительность, высокое качество и исключительную долговечность

ЖЕЛАЕТЕ УЗНАТЬ БОЛЬШЕ?

Если у вас есть какие-либо вопросы о продуктах Sandvik для погружного бурения (DTH) — будь то технические характеристики, данные по применению или вы просто хотите опробовать их самостоятельно — свяжитесь с нами.
