Арматурный крючок — инструмент, предназначенный для связывания арматуры специальной проволокой. Внешне это металлический стержень с изогнутым концом, необходимый для захватывания проволоки. С другого конца расположена ручка. Можно купить крюк в магазине или же изготовить самостоятельно. Второй вариант предпочтительнее, потому что у заводских изделий может быть тонкий стержень или неудобный загиб крючка.

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

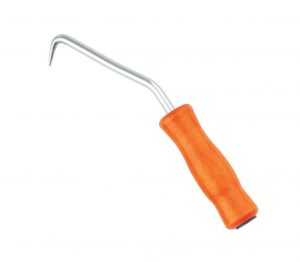

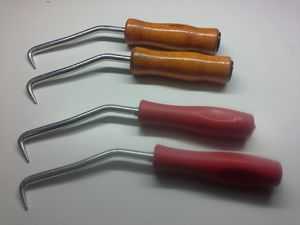

  • Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.

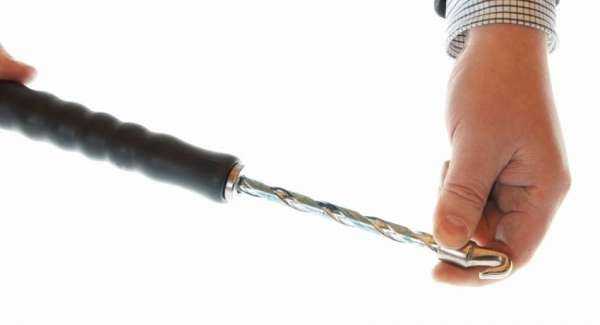

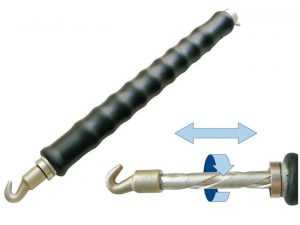

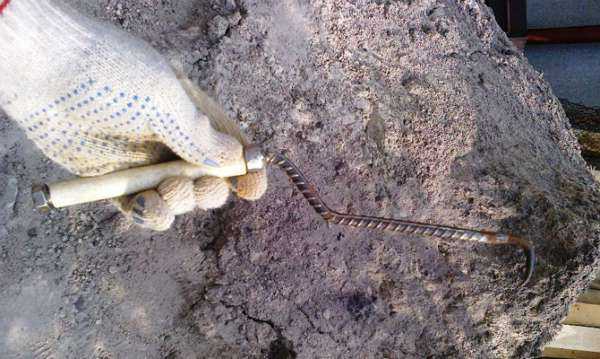

  • Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.

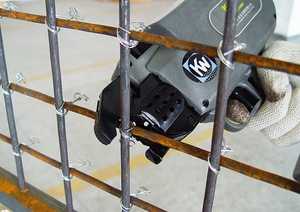

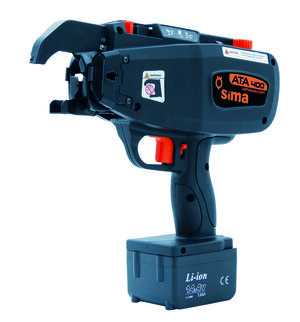

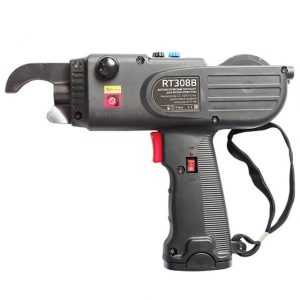

  • Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Изготовление инструмента из электрода

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются

сварочные электроды как наиболее прочные.

Порядок изготовления следующий:

  • На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
  • В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
  • На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

  • Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
  • Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
  • На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

На последнем этапе противоположная часть от ручки электрода затачивается в виде конусной формы. При помощи пассатижей она заворачивается. Изготавливается крюк для вязки арматуры такой длины, чтобы им удобно было работать.

Приспособление из шуруповерта

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

  • Нарезанная проволока складывается вдвое.
  • Протягивается под местом пересечения арматур.
  • Свободные концы проволоки скрещиваются.

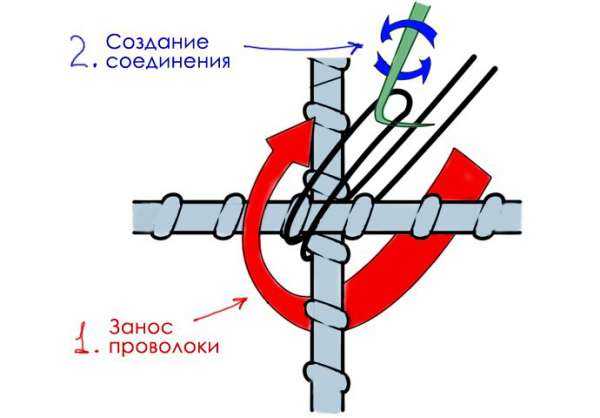

  • Крючок протягивается в проволочную петлю и зацепляет свободные концы.
  • Начинаются вращательные движения, при которых происходит заворачивание проволоки.
  • Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

tokar.guru

Крючок для вязки арматуры: изготовление и применение

Армирование бетонных конструкций в разы увеличивает их прочность. Для каркаса применяется строительная арматура периодического профиля, диаметр подбирается в зависимости от максимальных расчетных нагрузок. Металл принимает на себя усилия на изгиб и разрыв и не позволяет бетону прогибаться выше допустимых значений. Прогиб для бетона – крайне нежелательное явление, при таких нагрузках он трескается, механические повреждения могут достигать критических значений, приводящих к полной потере устойчивости архитектурной конструкции.

Крючок для вязки арматуры

Крючок для вязки арматуры

Содержание статьи

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

  1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
  2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
  3. В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания Краткое описание технических параметров

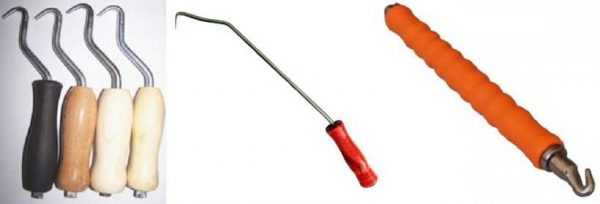

Обычный

Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.

Полуавтоматический

Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.

Автоматический

Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

На заметку! Есть варианты приспособления шуруповерта для ускорения вязки, но практического смысла в этом нет. Дело в том, что шуруповерт оправдывает себя лишь в том случае, когда длина концов проволоки выбрана неправильно и во время закручивания приходится делать много оборотов. Профессиональный вязальщик делает это за 2–3 оборота. Ему намного проще пользоваться обыкновенным крючком, чем работать тяжелым и неудобным шуруповертом.

Крючок из шуруповерта для вязки арматуры

Крючок из шуруповерта для вязки арматуры

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

Пошаговая инструкция по вязке арматуры

В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда, если вам необходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным.

Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

Шаг 1. Согните проволоку пополам и положите на ладонь левой руки – заготовки всегда будут рядом, не надо совершать лишних движений, расходовать силы и терять время.

Заготовки

Заготовки

Количество заготовок примерно 40–50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, проволока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

Важно. Мы специально максимально подробно рассказываем все подробности и секреты профессиональных вязальщиков. Каждый из них немого ускоряет и облегчает процесс, а в сумме достигается заметный положительный эффект.

Шаг 2. Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы, а правой уменьшите радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.

Приемы вязки арматуры

Приемы вязки арматуры

Шаг 3. Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания.

Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

Проволоку поддевают под арматуру

Проволоку нужно поддеть под арматуру

Шаг 5. Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным. Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться. И наоборот, если надо подтянуть кольцо, но немного попускайте их.

Крючком нужно подтянуть проволоку

Крючком нужно подтянуть проволоку

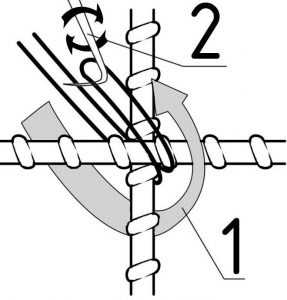

Шаг 6. Прислоните концы проволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится. Очень сильно не надо, проволока порвется и придется все повторять сначала.

Скручивание проволоки крючком

Скручивание проволоки крючком



Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

Вязка арматуры с помощью крючка

Вязка арматуры с помощью крючка

Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как только началось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение, ничего потом не придется поправлять.

Вязка арматуры

Вязка арматуры

Практический совет. Длина приспособления зависит от технических особенностей арматурного пояса. Если он имеет два уровня с большими расстояниями между ними, то эту особенность обязательно следует иметь в виду. Опытные вязальщики имеют набор крючков с различными размерами. Дело в том, что слишком длинные усложняют процесс вязки арматуры на верхнем уровне.

Схема вязки арматуры

Схема вязки арматуры

Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

При планировании армирования ленточного фундамента проводится немало расчетов, в том числе – и количества необходимого материала. Получить представление и о количестве узлов, подлежащих связыванию и количестве необходимой для этого проволоки поможет калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

Видео — Вязание арматуры крючком

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючка

Схема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Брусок с отверстием

Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

Разметка

Разметка

Важно. Используйте только катанку, если ее нет, то можно взять электрод. Предварительно сбивается флюс.

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка проволоки

Заточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволока

Заточенная проволока

Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволоки

Изгиб кончика проволоки

Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволоки

Изгиб проволоки

Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Продолжение процесса гибки

Практический совет. Очень точно углы контролировать нет необходимости. В процессе вязания их можно подкорректировать для облегчения вращения.

Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючка

Изогнутая заготовка крючка

Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки. Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл.

Упорная гайка

Упорная гайка

Приваривание гайки

Приваривание гайки

Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9. Проверьте работоспособности крючка.

Готовый крючок

Готовый крючок

Если обнаружились проблемы, то их надо исправить.

  1. Изделие плохо поворачивается вокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
  2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Воспользуйтесь нашим калькулятором, если вам необходимо быстро и точно рассчитать количество арматуры для ленточного фундамента. В статье по ссылке подробная информация о методике расчета и полезные рекомендации.

Видео — Самодельный крючок для вязки арматуры

stroyday.ru

Крючок для вязки арматуры своими руками: Как самостоятельно изготовить? +Видео

В последние годы всё большую популярность при возведении частных и многоквартирных домов, коммерческих зданий набирают технологии, связанные с использованием монолитных конструкций.

Для придания им прочности и устойчивости к нагрузкам перед заливкой бетона внутри формируется специальная металлическая основа. Арматурные стержни связываются между собой стальной вязальной проволокой при помощи специального крюка.

Такой инструмент продаётся в любом строительном магазине, а можно сделать крючок для вязки арматуры своими руками.

Зачем вязать, если есть сварочный аппарат?

Использование сварки при сборке каркасов большого объема не приветствуется специалистами в области монолитного строительства. Как правило такое воздействие на прутья арматуры вызывает ускорение процессов коррозии, а также ухудшает качество железа. К тому же сварка значительно увеличивает сроки и стоимость армирования.

Типы крючков для вязки

Процесс связывания предусматривает использование тонкой стальной проволоки, нарезанной на куски, чтобы надёжно зафиксировать места пересечений арматурных полос. Сегодня производители предлагают три вида готовых вязальных крючков для выполнения армопоясов: ручной, винтовой и механический.

Ручной крючок

Самый простой крючок состоит из рукоятки, к которой прикреплен металлический стержень с загибом на конце. С помощью него легко захватывается вязальная проволока. Стержень крючка прокручивается вокруг своей оси, таким образом создаются узлы, скрепляющие каркас арматуры.

Простой крючок для вязки подходит как начинающим, так и опытным строителям при работе на небольших объектах. Его преимущество в том, что работа с ним позволяет быстро разобраться с алгоритмом связывания и понять необходимый уровень натяжения в скрутках. Видео процесса можно посмотреть в интернете. Кроме того, ручной крючок доступен по цене и довольно долговечен при правильном использовании.

Полуавтоматический крючок

Этот инструмент также состоит из ручки и стержня. В отличие от ручного, винтовой оснащен крючком в форме сверла. При поступательных движениях рукоятки оно вкручивается в неё, одновременно затягивая проволоку в узел. Чтобы сделать качественную скрутку мастеру потребуется два-три движения. Это позволяет выполнить работы по армированию полуавтоматическим крючком в более короткие сроки.

Механический

Профессиональные строители, работающие на крупных объектах, используют для связки арматуры автоматические крючки.

Их ещё называют крючок пистолет. Это полностью автоматический инструмент. Благодаря использованию такого высококлассного инструмента вязка арматуры производится максимально быстро и позволяет исключить большие энергозатраты мастера.

Купить или сделать крючок?

Приобретать автоматический крючок для домашнего использования не имеет смысла. Стоит он дорого и рассчитан на большие объемы проволоки.

Крючок для вязки, сделанный своими руками

Часто заводские вязальные крючки не полностью удовлетворяют нужды строителей, выполняющих армирование. Это происходит от того, что их стержни могут иметь неправильный изгиб.

Случается, что длина рабочей поверхности слишком маленькая и не позволяет выполнить узел в труднодоступном месте. В таких случаях скручивается самодельный крючок для вязки.

Делаем правильный строительный крючок своими руками. Материалы

Для изготовления крючков специалисты используют электроды для сварочных аппаратов, реже — кусок стальной проволоки толщиной не менее 4 мм.

Создавать чертежи не нужно, потребуются только следующие материалы:

  • — рукоятка кельмы, кусок шланга или ручка  от валика
  • — электрод или 4 мм проволока
  • — точило

Процесс

  1. Делаем из шланга ручку для будущего крючка, либо используем ручку от кельмы/валика.
  2. Вставляем стержень (электрод или проволоку) в отверстие ручки или в кусок шланга и фиксируем эпоксидной смолой.
  3. После высыхания эпоксидки, загибаем стержень на 90 градусов на расстоянии 5 см от ручки. Правильный изгиб напоминает коромысло.
  4. Загибаем конец стержня дугообразно.
  5. Затачиваем острую часть электрода точилом или с помощью напильника.

ПОЛЕЗНЫЙ СОВЕТ: Если вместо ручки закрепить конец самодельного крючка на шуруповёрт, то вы получите полуавтоматический крючок, сделанный своими руками

Вязка арматуры крючком. Технология

Процесс вязания арматуры для устройства фундамента, лестничного марша или стяжки, отличается только типом вязального крючка. Сама технология скрутки узлов не меняется. Обычно рекомендуют сразу нарезать стальную проволоку на куски 30-40 см. Опытные мастера сначала делают несколько пробных узлов, чтобы наглядно посмотреть какая длина отрезка проволоки потребуется. Так расход проволоки будет минимален.

ПОЛЕЗНЫЙ СОВЕТ: Если вам попалась проволока тяжёлая на изгиб, то можно 30 минут прогреть её  на костре, дать ей остынуть, а потом приступать к работе.

Этапы вязки арматуры

  • — нарезка стальной проволоки для заготовок
  • — складывание заготовки напополам и оборот вокруг пересечения прутьев
  • — захват концов проволоки крючком через петлю заготовки
  • — 2-3 вращательных движения для получения узла
  • — аккуратная подтяжка скрутки крючком
  • — проверка узла (шевелим прутья арматуры — они должны плотно прилегать друг к другу)

Весь процесс очень простой. Но прежде чем попробовать, лучше изучить фото создания армирующих конструкций.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

крючок, клещи, пистолет, фото и видео пояснения

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Больше работы будет с плитным фундаментом

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Содержание статьи

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

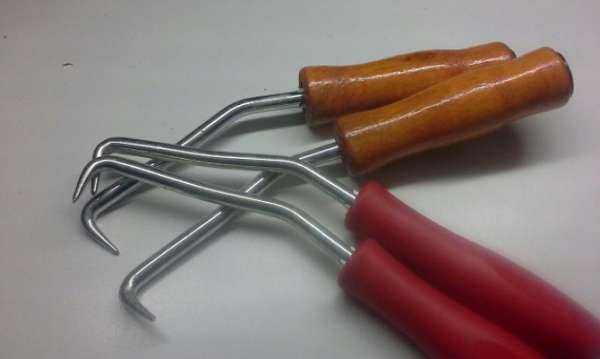

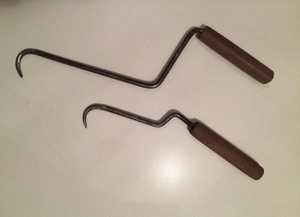

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

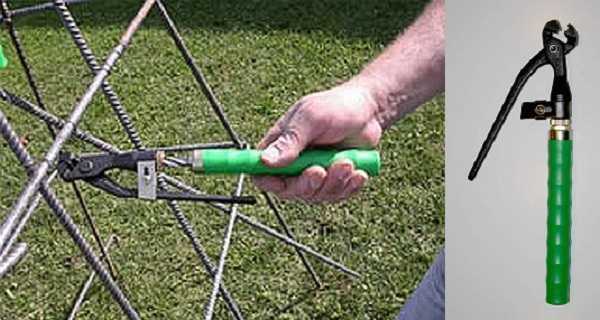

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

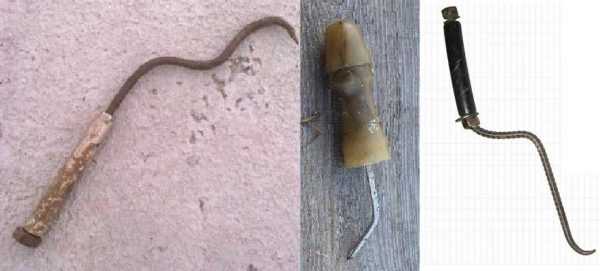

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

  1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
  2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
  3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
  4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
  5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Итоги

Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.

baniwood.ru

Делаем сами автоматический крючок для вязки арматуры


Всем доброго времени. Не для кого, не секрет, что бывают такие ситуации, где требуется соорудить какую либо металлоконструкцию из арматуры например для фундамента. А связывать арматуру плоскогубцами, дело не быстрое и нудное. С таким инструментом связка арматуры займёт всего пару секунд вашего времени. Надеюсь, статья будет полезной не только строителям, но и всем любителям смастерить что-то полезное своими руками. И так, героем нашей сегодняшней статьи стал автор канала «Mr SunY», который поделится с нами, как и из чего можно собрать данный инструмент.

Перечень материалов, которые автор использовал для данного инструмента:
Труба металлическая на полдюйма.

Пару болтов приблизительно М 10.
Делаем сами автоматический крючок для вязки арматуры
Гайки к ним в количестве 4 шт.

Сверло такого диаметра, чтобы оно свободно перемещалось внутри трубы.

Также нужна гайка размером немного больше, чем наружный диаметр трубы.

И ещё, одна гайка примерно М 12.

И первым делом автор отмерял от трубы кусок 18 см.

После отрезал его.

Затем на одном краю трубы сделал метку будущего отверстия.

После сделал сквозное отверстие под болты.

Затем установил в это отверстие болт, с предварительно установленной гайкой.

Затем установил на болт ещё одну гайку.

После приварил гайки к трубе.

Далее обработал швы.


После автор взял болты и заточил их под конус.


Далее установил их на свои места.

Перед установкой болтов, автором было установлено на них дополнительно по одной гайке.

Далее было установлено сверло.

На сверло гайка диаметром больше трубы.

Затем гайку автор приварил, к сверлу.

Далее он взял гайку М 12 и нанёс разметку такого плана.

После отрезал всё лишнее.

Получился такой вот крюк.

Примерка.

И после сварка этого крюка, к гайке на сверле.

Затем автор зачистил швы. И всё самоделка готова.

Такой вот инструмент получился у нашего героя сегодня.

И в завершении тест от автора.

Как можно увидеть на фото инструмент с поставленной задачей справился отлично.


А на этом у меня всё. Надеюсь, статья была полезной. Всем спасибо и до новой встречи!

Видеоролик:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать крючок для вязки арматуры



Крючок для вязки арматуры (КДВА) – простое приспособление для сооружения надежного и прочного арматурного каркаса, которым может пользоваться человек без специальных технических навыков.

1 Крюки для вязки – настоящие помощники строителей

Технология крепления арматуры вязкой в среде профессионалов признается очень эффективной и при этом не требующей применения дорогого и сложного оборудования. Данная операция выполняется вязальной проволокой, толщина которой находится в пределах 1–2 мм (чем больше толщина строительной арматуры, тем более толстую проволочную продукцию следует использовать).

Крючок для вязки арматуры – очень простое приспособление, сделанное из металлического стержня со слегка изогнутым окончанием. Такой изгиб необходим для удобного захвата проволоки, с помощью которой арматурные изделия соединяются друг с другом.

Заводские КДВА стоят совсем недорого, их можно приобрести в любом современном строймагазине. Но далеко не всегда заводская продукция подходит для вязания конкретной арматуры. Если крюк сделан тонким, он может гнуться при затяжке проволоки. Бывают и ситуации, когда изгибы КДВА неудобны для пользователя.

Совсем несложно изготовить самодельный крючок для соединения арматурных прутьев самостоятельно, используя для этих целей подходящий стержень из металла либо обычный электрод для сварки. В следующем разделе будет рассказано о том, как самому сделать элементарный и при этом вполне надежный вязальный крюк.

2 Самодельные крючки – идеальны для небольших объемов работ

Для изготовления КДВА своими руками вам потребуются следующие элементы:

  • две шайбы с гайками, которые подходят по своему диаметру под сечение используемой арматуры;
  • стержень из любой стали (можно использовать и обычную арматуру) толщиной около 7 мм;
  • ручка от строительного мастерка, отвертки или малярного валика.

Процесс изготовления крюка для вязания прост – стержень вставляем в ручку и фиксируем полученную конструкцию метизами. Перед этим обязательно необходимо заточить кончик прута. Еще одна тонкость – сечение стержня нужно выбирать немного меньшим, чем диаметр отверстия используемой ручки. Это обусловлено тем, что последняя относительно арматурного прутка должна выполнять свободное вращение.

Когда необходимо произвести незначительный объем работы, можно сделать еще более простой крючок из 4-миллиметрового электрода. Его следует согнуть, заточить кончик и обмотать эту простейшую конструкцию изолентой (смотрите фото). С помощью такого КДВА можно вязать тонкую проволоку. Теоретически он подходит и для работы с толстым вязальным материалом. Но в этом случае рука при вязке будет сильно уставать, снижая производительность процесса.

Поделись ссылкой – это лучший мотиватор для нас

vsjaarmatura.ru

Крючок для вязки арматуры своими руками размеры

При осуществлении армирования монолитных бетонных конструкций всегда возникает необходимость скреплять пруты арматуры между собой. Делать это с помощью сварки долго, неудобно и дорого, поэтому принято связывать их проволокой, используя крючок для вязки арматуры. Это недорогое и простое в использовании устройство продается где угодно. Сделать его самостоятельно из подручных средств тоже несложно, а уж научиться им пользоваться под силу даже ребенку.

Крючок для вязки арматуры

Что такое крючок для вязки арматуры

Арматурный крючок является ручным приспособлением, предназначенным для удобства стягивания вязальной проволоки вокруг арматурных прутьев с целью их крепления между собой. Представляет он собой металлический крючок определенной формы с удобной ручкой. Изделие возможно купить, а цена его всего от 2 до 5 у.е., или изготовить самостоятельно, зная особенности его формы.

Вязка арматуры с помощью крючка

Арматуру связывают вязальной проволокой, которая имеет толщину не более 1-2 мм. При этом для более толстой арматуры и проволока берется больше сечением. Продается она бухтами, в которых намотано 50, 100, 200 м. Стоимость бухты незначительна, поэтому не стоит на ней пытаться сэкономить, используя не предназначенную для этой цели проволоку.

По форме крючок имеет вид стержня, кончик которого немного изогнут, чтобы было удобно захватывать проволоку при осуществлении самого процесса связывания. Не каждый магазинный крючок может подойти идеально. Бывает, что изгибы неудобные или неправильные, либо слишком тонкий стержень позволяет крючку гнуться. Поэтому иногда более рациональным бывает самостоятельное изготовление крючка для вязки арматуры.

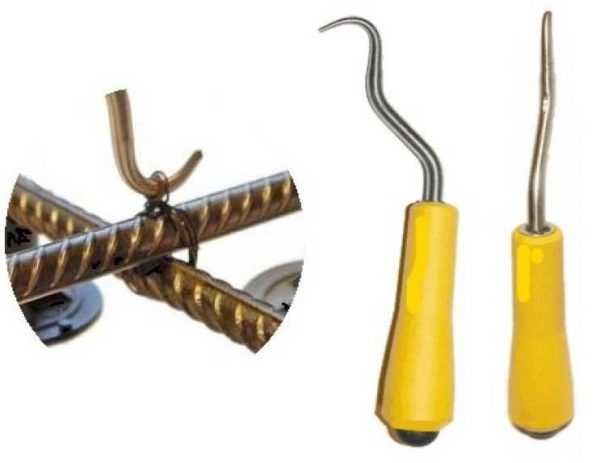

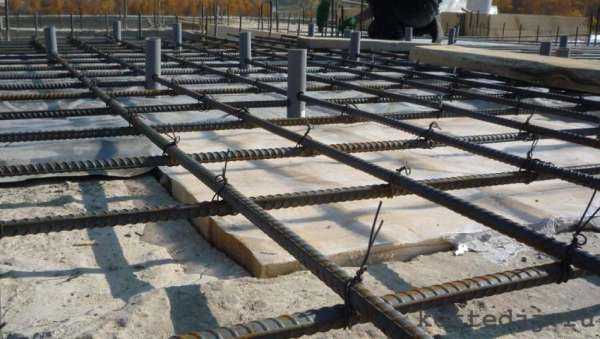

Связанные прутья арматуры

Полезный совет! Для изготовления самодельного крючка лучше использовать стержень из упругой стали. Она не должна разгибаться при значительном усилии.

Поделись ссылкой – это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Одноклассники

Обычный крючок, изготовленный из сварочного электрода

Проще и дешевле всего сделать вязальное приспособление из обыкновенного сварочного электрода, имеющего толщину не менее 4 мм. Он прекрасно подойдет для небольшого объема работ. В случае, если необходимо обвязать большое количество арматуры, то от использования электродного крючка лучше отказаться, так как рука от него сильно устает.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

В этом случае можно изготовить приспособление из куска тонкой арматуры или другого подобного металлического стержня из мягкой, но у

vsjaarmatura.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
