Руководство по работе с бетоном

Работы с бетоном можно разделить на три основных этапа: подготовка, приготовление бетонной смеси и укладка бетона. Важным также является этап затвердения бетонной смеси.

Следует учесть, что при создании конструкций перед началом работ с бетоном необходимо составить проект, к которому нужно приложить схемы с подробными расчетами.

Работа с бетоном делится на три основных этапа: подготовка, приготовление смеси и укладка. Немаловажным также является и затвердение бетона.

Строительные инструменты и материалы

Для работы с бетоном вам понадобятся: бетономешалка, гладилки, кельма, трамбовка, и др.

Для проведения работ потребуются: строительный уровень, рулетка, угольник, мерная рейка из дерева, ерунок, складной м, нутромер, малка, циркуль, лопата, ведра, бетономешалка, весы, лейка, трамбовка, нивелир, правило, пленка или картон, вибраторы, материалы для изготовления опалубки (дерево, фанера и т.д.), молоток, гвозди, компоненты для создания бетонной смеси (песок, щебень, цемент, вода, краситель и т.д.), арматура, дрель или перфоратор с насадкой «миксер», пластиковые формы и масляная смазка (при изготовлении плитки из бетона).

Подготовительный этап

Подготовка к заливке бетона заключается в очищении территории, планирования местности, изготовлению опалубок и форм для блоков, плитки и дорожек.

Подготовительный этап при работе с бетоном вовсе не является второстепенным. Иногда он составляет большую часть всех проводимых бетонных работ. В процесс подготовки включены планировочные и земляные работы при изготовлении подвальных помещений, фундаментов зданий, погребов, колодцев и смотровых ям. Сюда же можно отнести работы по изготовлению различных опалубок и форм для изделий из бетона (различных блоков или плитки для площадок и дорожек).

Установка опалубки является очень ответственной операцией в бетонных работах. Нужно обеспечить необходимые размеры и геометрию, а также прочность всех элементов опалубки, чтобы избежать деформации от действия бетонных масс. Леса и опалубки должны быть простыми в изготовлении, разборке и сборке, прочными и жесткими. Та сторона опалубки, которая будет примыкать к бетону, должна быть идеально гладкой, все стыки щитов и досок при бетонировании не должны пропускать цементного молока. Для того чтобы снизить стоимость бетонных работ, щиты и прочие элементы опалубки изготавливают с учетом многократного их использования. Зачастую стоимость создания опалубки составляет около 30% от всей стоимости железобетонных и бетонных конструкций.

По виду основного материала опалубка бетонных, железобетонных и монолитных конструкций подразделяется на фанерную, деревянную, железобетонную, металлическую и комбинированную конструкции.

Для возведения деревянной опалубки используется древесина с уровнем влажности около 25%.

Деревянную опалубку обычно изготавливают сразу на строительной площадке. Для возведения конструкции используют лесоматериал хвойных пород с уровнем влажности древесины около 25%. От того, с какой точностью будут изготовлены элементы опалубки, зависит качество будущих конструкций. Все отклонения от проектных размеров в изготовленных элементах должны быть минимальными. Недостатками деревянной опалубки является ее склонность к деформации при намокании, транспортировке и усушке, а также невысокая прочность. Из-за этого начинается коробление, раскрытие швов между досками и растрескивание. Но, несмотря на недостатки, деревянная опалубка получила широкое применение при сооружении монолитных, железобетонных и бетонных сооружений и конструкций.

Металлическая опалубка изготавливается в специальных цехах или мастерских. Все элементы должны быть выполнены с высокой точностью, чтобы избежать отклонения от проекта.

Металлическую опалубку и оснастку к ней изготавливают в цехах металлоконструкций или в механических мастерских. Все заготовки элементов опалубки производятся с очень высоким классом точности. Отклонения от проектных размеров допускаются не более чем 2 мм на 1 погонный м щитов. Металлическая опалубка обеспечивает гладкую, ровную поверхность бетона. Помимо этого, она имеет очень много достоинств. Хоть она и намного дороже деревянной опалубки, но имеет беспредельную оборачиваемость (не менее 50 раз), поэтому экономически целесообразно применять именно ее. Недостатками является ее теплопроводность, высокая стоимость, проблемы при креплении разных элементов к опалубке. Ее вес подразумевает использование на строительной площадке подъемных механизмов, а это делает проект значительно дороже.

Для установки фанерной опалубки фанера используется только в качестве обшивки, каркас выполняется из металла или дерева.

Фанерная опалубка по сравнению с металлической имеет низкую теплопроводность, к ней намного легче крепить разные элементы. Фанера применяется только для обшивки, сам же каркас делают из металла или дерева. По сравнению с металлической или деревянной, фанерная опалубка имеет меньший вес. Однако к фанере предъявляются высокие требования — она должна быть ламинированной и водостойкой.

Во время бетонирования железобетонная опалубка играет роль опалубки, а после является элементом конструкции создаваемого сооружения. Ее достоинством является исключение самого процесса распалубки. Это значительно упрощает процесс ее крепления. Недостатком является большой вес и высокая теплопроводность. Используется в основном во время строительства гидротехнических сооружений, где она играет роль наружной постоянной защитной облицовкой сооружения.

Комбинированную опалубку устраивают в целях лучшего использования качеств различных материалов. Чаще всего комбинируют в конструкции дерево и металл.

Приготовление бетонной смеси

Для приготовления качественной смеси нужно придерживаться определенных пропорций, которые зависят от марки цемента и типа строительного сооружения.

Изготовление бетонной смеси — важный и ответственный этап, так как если выбрано неправильное соотношение компонентов при изготовлении смеси и выполнено некачественное перемешивание, то хорошего бетона вы не получите. Подобранный по размеру щебень или гравий следует отмерять нужными частями и насыпать грядкой на боек (деревянный щит шириной не менее 1 м). После этого заполнитель следует хорошо перемешать. Песок и цемент перемешивают отдельно, изготовленной смесью посыпают подготовленный крупный заполнитель, затем все компоненты очень тщательно гарцуют (перемешивают) до полной однородности.

Для получения качественного и однородного раствора, его необходимо смешивать слоями: сначала гравий, потом цемент и т.д

Чтобы ускорить весь процесс перемешивания и получить однородную смесь, все материалы следует насыпать слоями: вначале слой гравия, затем слой песчано-цементной смеси и т.д. Легче и качественнее будет, если работы по смешиванию будут производиться втроем: при этом двое смесь перемешивают с помощью лопат, а третий разравнивает поверхность металлическими граблями.

После сухую смесь поливают водой (для этого можно использовать лейку) и снова тщательно перемешивают. При изготовлении бетонной смеси следует учитывать, что после добавления воды смесь значительно уменьшится в объеме. Из одного кубического метра сухой смеси можно получить от 0,6 до 0,7 м3 бетонной массы.

Для смешивания всех составляющих можно использовать дрель или перфоратор с насадкой «миксер». Если объем работ очень большой, то целесообразно для приготовления смеси использовать бетономешалку. Песок с цементом и гравий загружаются в бетономешалку с помощью лопаты, при этом постепенно добавляется вода. Приготовленную бетонную массу следует уложить в течение часа. В процессе проведения работ следует позаботиться о материалах: чтобы цемент не отсырел и не загрязнил территорию, мешки с цементом нужно укладывать на пленку или картон.

Если выбрано верное соотношение заполнителя, цемента и воды, то масса приобретет землисто-влажную консистенцию.

Этап укладки бетона

Укладка бетона производится слоями различной толщины, но при этом толщина слоя не должна превышать 20 см.

Работы по укладке бетона при строительстве следует производить не менее тщательно, чем все остальные этапы работ. Изготовленная бетонная масса укладывается слоями, имеющими различную толщину, но каждый слой не должен превышать 20 см. При этом каждый выложенный слой бетонной смеси нужно тщательно разровнять и уплотнить тяжелой трамбовкой. Это необходимо для того, чтобы в бетоне не было воздушных раковин.

Для того чтобы во время трамбовки бетонной массы раствор не смог вытекать из швов опалубки, доски нужно использовать обрезные и стыковать их плотно друг к другу. Чтобы деревянные доски опалубки не смогли впитывать из бетона воду и опалубка была плотнее, нужно за 2 часа до начала укладки бетона всю деревянную конструкцию хорошо смочить водой.

Каждый слой бетона необходимо выравнивать, чтобы следующий ложился ровно.

Верхний слой укладываемой массы нужно тщательно выровнять, ориентируясь по краям опалубки. Прежде чем начать укладывать последний слой бетона, нужно удостовериться, не следует ли ее выверить. Это можно сделать при помощи длинного строительного уровня или гидростатического нивелира.

Разглаживать поверхность можно при помощи ровной длинной доски-правила, при этом используя опалубку в качестве направляющей. Делать это нужно в два приема: вначале — грубо, после — окончательно.

Чтобы уплотнить литую массу, обычно используют вибраторы. При воздействии колебаний, которые создаются при помощи этих электрических машин, все компоненты смеси хорошенько уплотняются, и воздух, который находится внутри, в виде пузырьков начинает выходить наружу. Однако не следует слишком долго уплотнять подобным образом бетон, так как масса может начать расслаиваться.

Если место, где будет укладываться бетон, расположено близко, то массу можно доставлять при помощи ведра. При отдаленном расположении строительного объекта от рабочей площадки лучше будет использование тачки для доставки смеси.

Затвердение бетонного раствора

Твердеть бетон начинает через два часа после заливки. В это время рекомендуется провести разметку трассы кладки кирпича.

В первую очередь после заливки бетон начнет схватываться, после этого примерно через два часа он начнет твердеть. Именно в этот период времени есть смысл произвести разметку трассы кладки из кирпича на отлитой фундаментной плите или ленте.

При правильном поддержании уровня влажности и температуры в течение первого времени (до 2-3 недель) после укладки бетона повышается его долговечность, водостойкость и прочность. Плохо затвердевший бетон может иметь малую или высокую пористость. Если неправильном ухаживать за бетоном при строительстве в период затвердения, он подвергается выветриванию, воздействию агрессивных сред, коррозии арматуры и растрескиванию. У такого бетона заметно снижается количество циклов замораживания-оттаивания и достигается лишь половина от максимально возможной прочности.

Та химическая реакция, которая происходит в цементной смеси во время добавления воды и вызывает ее схватывание при строительстве, называется гидратация. Основная часть массы этой воды испаряется, при этом оставляя внутри пустоты — поры и раковины. Именно в размерах и количестве этих пустот определяется разница между плохо и хорошо затвердевшим бетоном. При правильном затвердении бетона гидратированный цемент заполняет большую часть пустот, тем самым увеличивая его долговечность и прочность.

Температура оказывает влияние на скорость гидратации: чем выше температура, тем быстрее происходит реакция, тем прочней будет бетон. Если температура воздуха находится в диапазоне от 10 ° до 32 °С, то нужды контролировать температуру бетона нет. Если температура ниже 10 °, то процесс гидратации будет происходить медленно, и бетон будет непрочен. Если же температура выше 32 °С, бетон будет слишком быстро набирать прочность, но вовсе не такую, как при благоприятном диапазоне температур. При этом существенно увеличивается вероятность, что он растрескается при резких температурных перепадах в атмосфере.

Необходимый уровень влажности твердеющего бетона при строительстве можно поддерживать двумя способами: предотвращением чрезмерной потери влаги путем нанесения специальных составов, армирования водостойкой бумагой, укрытия полиэтиленовой пленкой или путем постоянной подачи воды (методом разбрызгивания, укрывания намоченными материалами типа соломы, мешковины и т.д.). Специальные составы на поверхности бетона образуют мембрану, которая герметично запирает в нем воду. Следует знать, что герметичность мембраны не является абсолютной и за счет испарения потеря влаги все же происходит. В этих случаях пленка и прочие рулонные материалы будут предпочтительнее. А вот герметики при строительстве на вертикальную поверхность можно напылять, но они реагируют с красителями и другими отделочными материалами. Недопустимо затвердевание бетонной смеси при температуре ниже границы замерзания воды. Однако вероятность повреждения бетона для большинства смесей спустя сутки после укладки сводится к нулю.

При температуре воздуха выше +15° бетон следует поливать, начиная со второго дня после укладки. Увлажнение продолжают в течение 1-2 недель. Если температура воздуха +10°, то увлажнение продолжают до 10 дней. В течение первых дней бетон следует поливать до 5 раз в день, а после 5 дней — 2-3 раза в сутки при условии, что погода не жаркая. Бетоны на шлаковых и пуццолановых портландцементах следует поливать 5-7 раз в день на протяжении 2-3 недель. Орошать можно с помощью обычной лейки. Изготовленную бетонную плитку можно укладывать не ранее чем через три недели после заливки форм.

Метод укладки бетона напрямую зависит от того, какая технология возведения построек используется. Бетонные работы не являются очень сложными, при знании технологии работы с бетоном и правильном подборе качественных элементов смеси все работы вы сможете провести самостоятельно.

1pobetonu.ru

Желоб для бетона своими руками

Желобом называют приспособление, используемое в процессе отведения,

доставки раствора в необходимое место.

Механизмом вооружились бытовая, промышленная и строительная сферы. Речь пойдет о последней.

Изделие легко собрать своими руками, сэкономив на привлечении специалистов, снизив затрату физических ресурсов. Равномерная укладка бетона гарантирована, а время, затраченное на строительство, существенно сократится, если учтете особенности изготовления, монтажа.

Узнайте, как сделать желоб самостоятельно, качественно. Воспользуйтесь приведенными рекомендациями.

Содержание статьи

Зачем нужен желоб?

Туда из бетономешалки поступает бетонный раствор. Рекомендуемая длина приспособления — 1,2-1,5 м, тогда бетон по опалубке распределится равномерно. Это возможно благодаря обеспечению свободного доступа ко всем участкам строения, включая самые труднодоступные.

Предотвращается расслоение бетона — без использования данного изделия густой раствор сконцентрируется в районе заливки, жидкая масса растечется по остальным участкам. Правильный подход к работе продлит срок эксплуатации фундамента за счет повышения качества укладки.

Желоб уменьшит механическое воздействие на бетон — отпадет потребность использовать лопаты, ускорится рабочий процесс.

Подготовка к работе

Транспортировочный механизм будет соединять контейнер бетономешалки с опалубкой. Расположение желоба под углом позволит бетону свободно стекать под давлением своего веса.

Уклон приспособления рассчитайте, учитывая расстояние подачи, консистенцию раствора. Если он жидкий, подается недалеко, допустим небольшой наклон. Достаточная густота бетона, повышенная дальность подразумевают построение максимально крутого желоба.

Размеры изделия выбирайте исходя из отмеренных величин — расстояния между самой отдаленной точкой опалубки и миксером.

Планируя частное домостроение в 1-2 этажа, опирайтесь на длину до 12 м. По ширине лоток равен размерам совковой лопаты плюс 50 мм на каждую из сторон — в сумме около 30 см. Высота стенок желоба составит 15-20 см — это ширина обрезной доски.

Инструменты и материалы

Приступайте к изготовлению желоба, вооружившись следующими инструментами:

  • Острой пилой;
  • Угольником;
  • Измерительной рулеткой;
  • Шуруповертом;
  • Молотком;
  • Ножницами по металлу или болгаркой.

Если решите сэкономить на оцинкованном железе, прострогайте дерево до достижения эффекта максимальной гладкости. Тогда к перечню инструментов добавится рубанок.

Заранее подготовьте материалы. Понадобятся:

  • Гвозди по 25 мм, 70 мм и 100 мм, шурупы по дереву;
  • Обрезная доска размером 25×150 мм;
  • Брусья 40×40 мм и 50×50 мм — пойдут на усиление короба;
  • Кровельное железо.

Если есть соблазн вместо металла взять полиэтилен или линолеум, подумайте о том, что даже самый плотный полиэтилен порвется при контакте с лопатой, под влиянием раствора, а покупка линолеума обойдется дороже, чем лист кровельного железа. Да и прослужит меньше металла, не сгодится для многоразового пользования.

Процесс изготовления

Технология изготовления желоба не отличается особой сложностью. Принцип работы напоминает возведение формы под фундамент.

Порядок действий:

  • Собираем дно желоба, соединяя доски торцевыми накладками из тех же досок, прибивая материал снизу;
  • Поперек доски с целью прибавления прочности фиксируем усиливающими брусками с шагом 0,6-0,8 м, тоже снизу;
  • Бока прибиваем гвоздями или прикручиваем саморезами, создавая П-образную модель;
  • Днище элемента оббиваем кровельным железом, если доски не простроганы;
  • Стенки укрепляем брусьями с шагом 80-100 см;
  • Устанавливаем желоб в нужное место;
  • Подпираем газосиликатными блоками и измеряем угол.

От уровня земли приспособление составляет 5-15 градусов для редкого раствора и 20-30 градусов понадобится плотному бетону. Тогда раствор из миксера либо бетономешалки при попадании в лоток будет двигаться по руслу самостоятельно.

Дополнительные советы

Делая приспособление, по которому будет течь бетон, обращайте внимание на определенные нюансы:

Механизм должен вплотную прилегать к смесителю и бортикам фундамента, выполняя роль связующего звена.

Нельзя изменять угол желоба на разных участках. Пониженный угол сделает скорость подачи меньше, приведет к затвердению состава раньше положенного срока. Из-за повышения уклона бетон распадется на части, ухудшатся эксплуатационные характеристики.

Изделие удобно передвигать, приделав к краю пару деревянных ручек.

После заливки самых отдаленных точек укоротите длину желоба ножовкой либо сразу разделите на съемные секции. Это избавит от необходимости перемещать миксер.

Разберите механизм по завершению работ на доски и мелкие детали, которые пригодятся в дальнейшем.

Сделайте канал слишком узким — затрудните поток, приведете к заторам. Оптимальная ширина — 0,2-0,4 м.

Важно! Чем длиннее желоб, тем увесистее должны быть подпорки, чтобы предотвратить прогиб под тяжестью бетона.

Помните про свободный доступ к любой части механизма, чтобы по мере необходимости расчищать засоры. С целью ускорения подачи бетона двое рабочих могут помогать совковой лопатой, подгонять массу в конечный пункт назначения.

Посмотрите интересное видео:

Приспособление для приема бетона обеспечит однородную подачу только, если сделать его правильной формы. Планируете сделать круговой желоб — соедините секции поворотной головкой. Когда надобность вращения по горизонтали отсутствует, применяйте шарниры для регулировки наклона, добавив пластичности собранному изделию.

Собственноручное создание желоба не потребует особых навыков, больших пространственных ресурсов, но значительно облегчит ход строительства, гарантируя надежность залитого фундамента.

sdelai-fundament.ru

виды, назначение и процесс создания

Желоба представляют собой конструкцию для отведения либо механической транспортировки жидкости в нужно место. Такое приспособление является полезным, эффективным помощником как в быту, так и в промышленных условиях, в автодорожной системе, строительной сфере. Именно о строительном типе желобов пойдет речь. Строительный желоб для бетона являет собой несложную конструкцию, которую реально сделать своими руками. Таким желобом реально сделать качественную, равномерную укладку бетонного раствора во время возведения фундамента под строение.

Разновидности желобов

Выделяют несколько типов желобов под заливку бетона:

Вернуться к оглавлению

Подвесное устройство

Применяется при транспортировке бетонного раствора на маленькую дистанцию со сдвигом к месту будущего фундамента. Чтобы соорудить сей механизм, нужно взять веревку, и посредством тросов, продетых сквозь пару блоков, прикрепить к ней лоток. Один край веревки привязывают к колонне либо столбу. К другому прикрепляется груз, оставляется на земле. Груз следует также повесить на края тросов, чтобы удобно было корректировать градус наклона данного механизма.

Если закладывается массивный фундамент под большой проект, следует установить неподвижный угол наклона бетонного транспортера. Осуществить это можно благодаря увеличению высоты башни или установке добавочных колонн. Собственно, на эти дополнительные столбы будет передаваться смесь с центральной вышки.

Вернуться к оглавлению

Желобные конструкции с укосиной

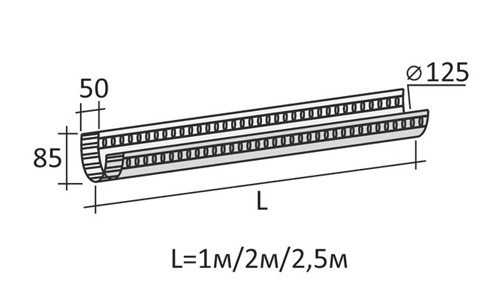

Схема желоба для заливки бетона.

Подобное устройство представляет собой механизм, при котором нижний край лотка крепится на укосину – решетчатую конструкцию из металла, один край которой опирается на нижние салазки, другой посредством подъемного троса соединяется с верхними. Чтобы сохранить устойчивость угла наклона желоба, нижний край конструкции крепится к земле при помощи тросов. Применяется такое устройство при поставке бетонного состава к опалубке на дистанцию, не превышающую 60 метров.

Вернуться к оглавлению

Лоток для бетонной смеси шпренгельного типа

Самый несложный механизм доставки бетона к месту фундамента из всех перечисленных. Представляет собой конструкцию, при которой нижний край бетонного транспортера крепится на опору.

Вернуться к оглавлению

Назначение лотков для бетона

Подобное сооружение предназначено для заливания строительного раствора в опалубку будущей основы здания. Из бетономешалки по желобу происходит подача смеси к месту назначения. Однако если бетон будет заливаться в одну и ту же точку, то из-за неравномерного размещения смеси не получится ровная поверхность проектированного фундамента.

Остерегайтесь в данном случае расслоения в бетоне, когда водянистая часть раствора течет в дальние уголки опалубки, а более плотная остается в точке заливки. Допуская ошибки при подаче бетонной смеси посредством специального лотка, можно сделать низкокачественный фундамент, который довольно скоро начнет деформироваться.

Посему обязательно создайте условия для беспроблемного передвижения бетономешалки по строительной площадке, чтобы был доступ к любому уголку будущего строения. Если в некоторых местах это нереально, здесь следует увеличить продолжительность желоба, дабы достать до труднодоступных уголков.

Вернуться к оглавлению

Подготовка материалов, инструментария к созданию желоба

Производя транспортировочный механизм для бетонного состава, обратите внимание на некоторые моменты:

  • Данное приспособление должно плотно контактировать на одном конце со смесителем, на другом – с опалубкой, таким образом соединяя их.
  • Делайте монтаж приспособления с определенным углом наклона, дабы бетону под собственной массой было легче стекать по желобу внутрь опалубки.
Инструменты, которые могут понадобится в работе.

Чтобы сотворит подобный механизм, понадобятся следующие инструменты:

  • пила-ножовка;
  • рулетка;
  • молоток;
  • шуруповерт;
  • угольник;
  • болгарка.

Для этого вам потребуются приготовить такие материалы:

  • доска размерами 2,5/12 см;
  • кусок полиэтилена, линолеума либо жестянка;
  • брус либо блок в качестве опоры;
  • гвозди (можно шурупы).
Вернуться к оглавлению

Советы по производству желобов для заливки бетонного раствора

Перед началом производства лотка для поставки бетона стоит обратить внимание на некоторые условия по поводу установки правильного угла конструкции. Градус установленного наклона должен быть устойчивым, одинаковым на протяжении всего рабочего процесса. При снижении наклона течение бетонного раствора замедляется. Последствием этого может стать досрочное твердение либо закупоривание смеси.

Заливка бетона по желобу в опалубку.

Если угол наклона желоба, наоборот, станет еще больше, скорость транспортировки раствора внутрь опалубки увеличится. Это чревато распадением смеси на разные части, что может привести к значительному ухудшению качественных характеристик бетона. Фундаментное основание лишится своих эксплуатационных качеств, станет хрупким, уязвимым и недолговечным.

Угол наклона для монтажа желобной конструкции подбирается с учетом уровня дальности подачи бетонной смеси и коэффициента ее густоты. Для жидких растворов, подающихся на более короткую дистанцию, разрешается небольшой уровень наклона. При достаточной густоте состава либо его поставке на длительную дистанцию следует максимально повысить угловой градус лотка, дабы убыстрить процесс заливки и не деформировать конструкцию тяжестью бетонной массы.

На однородность бетонного композита оказывает влияние форма желобного сооружения. Длинный, узенький лоток, сделанный своими руками, во время поставки раствора способствует более тесному соединению его крупиц. В то же время желоб следует сделать довольно углубленным, чтобы не допустить переливания бетонного раствора через края лотка во время заливки фундамента.

Если изготавливаемое устройство, транспортирующее бетон от смесителя к опалубке, получилось слишком узким, его обязательно следует укрепить посредством горизонтальных поперечин. Это защитит конструкцию от деформации при тромбозном процессе бетонной массы. Если желаете придать сооружению большей прочности, можете повысить его твердость посредством уголков, прикрепленных к лотку перпендикулярно. Длина таких креплений должна соответствовать ширине желоба.

На сегодняшний день подобные механизмы под закладку фундаментных основ производятся от 3 до 15 метров длиной. Такие устройства, как правило, используются для более глобальных целей – при возведении масштабных коммерческих, нередко многоуровневых сооружений.

При условиях частного строительства подойдут более короткие (до полутора метров), удобные желоба, которые вполне реально сделать своими руками. От метража лотка зависит и его вес. Чем длиннее конструкция, тем увесистей она должна быть. Это защитит транспортер для раствора от прогибания под тяжестью поступающей в него массы.

Вернуться к оглавлению

Процесс создания желобного транспортера для бетонной массы

Схема струйного желоба.

Соорудить подобный механизм своими руками совершенно нетрудно. Это простой процесс, не требующий профессиональных навыков и умений. Сначала при помощи пилки обрежьте доску, подгоните ее под параметры 2,5 на 15 см, сбейте форму, напоминающую букву «П». Бортики данной конструкции должны быть высокими, чтобы бетонный раствор не застаивался во время транспортировки.

Чтобы облегчить ход раствора по лотку, всю внутренность конструкции необходимо оббить гладкими материалами: полиэтиленом, жестянкой либо линолеумом. Это обеспечит лучшее скольжение раствора и сократит его сцепку с дном и стенками транспортера.

После изготовления желобного устройства для заливания фундаментной основы его определяют в необходимое место, подпирая четырьмя опорами. Роль таких опор отлично могут выполнить газосиликатные либо другие монолиты, способные защитить средство транспортировки композита от развала.

Следует знать, что внутри продолговатых сооружений открытого типа из бетонной смеси испаряется конкретный процент влаги, тем самым нарушая однородность раствора. Посему подобные транспортировочные механизмы используются лишь на частных строительных объектах.

При закладывании фундаментных оснований для промышленных целей применяются желоба, сооруженные таким способом, что внизу устройства, перед попаданием внутрь опалубки, проходящий по лотку бетон все время перемешивается. Осуществляется это с помощью особой трубы-хобота, напоминающей воронку, сквозь которую проходит раствор.

Вернуться к оглавлению

Делаем выводы

Чтобы изготовить желоб под закладку бетонного фундамента, не нужно иметь особых умений. Данное занятие займет немного времени и усилий. Зато подобное устройство намного облегчит процесс заливки основы под здание.

Если все сделать по правилам, то получится крепкий, надежный фундамент высокого качества, который нерушимо простоит много десятилетий.

kladembeton.ru

установка маяков, армирование и заливка?

Бетон используется на любом из этапов строительства в качестве основного строительного материала. Он наделен оптимальным набором характеристик, поэтому используется для укрепления сооружений, укладки отмосток, создания стяжек, полов и дорожек. Часто возникает необходимость кладки бетона под уклоном. У этого процесса есть нюансы. Если не соблюдать правила и технологию процесса, готовая бетонная поверхность потеряет прочность, долговечность и будет иметь неэстетичный внешний вид.

Где понадобится заливка под уклоном?

Заливка бетонного раствора под наклоном может понадобиться на приусадебном участке, в помещениях технического или хозяйственного назначения. Такой способ применяется при обустройстве подъезда к гаражу, стяжки в банях и душевых комнатах. Главная задача при этом состоит в обеспечении компенсации перепадов на смежных поверхностях, при неорганизованном оттоке воды.

Цементировать поверхность под уклоном не составит труда, если есть малейший опыт работы с используемыми материалами и знание стадий процесса.

Вернуться к оглавлению

Как изготовить смесь?

Перед приготовлением рабочей смеси потребуется определить, где будет производиться заливка поверхности. Например, для облагораживания приусадебных территорий, подъездов к гаражу применяются бетоны высокой марки М600, наделенные максимальными параметрами прочности. Для обустройства стяжек в домах, банях и прочих помещениях рекомендуется брать цемент марки М400 или М500. Важно использовать только свежие смеси и готовить их согласно инструкции на упаковке (если речь идет о покупных материалах). Из слежавшейся сухой смеси получится хрупкий, а не прочный бетон.

Допускается возможность сделать бетонный раствор своими руками. Наиболее сложный и важный этап — смешение ингредиентов. Для этих целей лучше использовать не ручной труд, а бетономешалку. С помощью этого аппарата можно изготовить большие объемы рабочего раствора, сэкономив при этом расходный материал.

Для цемента марки М400 рекомендуемое соотношение вяжущего вещества к песку и гравию составляет один к четырем. Не стоит экономить на сухом цементе, так как это может привести к потере прочности готовой стяжки. Вода добавляется дозировано, небольшими порциями пока не будет достигнута консистенция густой кашицы. Готовый замес визуально выглядит однородным без видимых примесей песка. Потребуется одна неделя полной сушки с достижением максимальной прочности при соблюдении правил приготовление раствора.

При цементировании наклонных поверхностей в холодное время года следует постоянно подогревать раствор. Делать это нужно аккуратно, чтобы не пересушить бетон. Максимально допустимая температура подогрева составляет 30 С.

Вернуться к оглавлению

Что понадобится для работы?

Перед обустройством наклонной стяжки засыпка песка.

Чтобы выполнить цементирование под наклоном потребуются:

  1. Сухая смесь заводская или отдельные ингредиенты для стяжки, такие как цемент, песок, щебень.
  2. Маячки.
  3. Нить и уровень.
  4. Бетономешалка.
  5. Виброрейка или швабра (для удешевления процесса).
  6. Ведро и лопата.

Заливка стяжки под наклоном осуществляется в три этапа:

  1. Установка маячков для цементирования.
  2. Укрепление заливаемой поверхности стальной арматурой.
  3. Заливка бетона.

Также нужно следовать некоторым правилам:

  1. Тщательная подготовка поверхности. Для этого с участка удаляется мусор, растительность, затем по необходимости трамбуется.
  2. Создание песчаной подушки толщиной до 5 см или равной толщине стяжки.
  3. Засыпка щебня толщиной до 5 см, этот слой важно тщательно утрамбовать в песок.
  4. Правильная установка маячков. Здесь важно не допустить огрехов, в противном случае не получится ровного угла наклона.
  5. Обеспечение защиты уложенной стяжки. Пересыхание свежего цемента — основная проблема, влекущая за собой снижение прочностных характеристик и долговечности готовой поверхности. Поэтому после укладки важно от трех до семи дней равномерно поливать материал водой.
Вернуться к оглавлению

Установка маячков для бетонирования

Схема установки маяков: 1 — фризовый маячный ряд; 2 — промежуточные вспомогательные маяки; 3 — реперный маяк на стене; 4 — маячные ряды; 5 — причальный шнур для прокладки ма­ячного ряда.

Для облегчения процесса кладки под углом рекомендуется использовать вспомогательные маячки. С их помощью обозначаются необходимые углы наклона поверхности. Например, для обустройства отмостки вокруг дома потребуется четыре маячка в виде штырей. Устанавливать их нужно по углам заливаемой площадки. При этом два штыря должны располагаться выше двух других. Максимальная и минимальная высота заливаемого участка определяется по размерам маячков.

Струны, привязанные к маячкам, образуют необходимый угол наклона будущей поверхности. Эти нити нужно туго натянуть, чтобы по ним смогли двигаться две другие поперечные нитки. Таким способом обозначается плоскость для заделки бетоном. Для точного определения геометрии будущей поверхности используется специальный уровень. Его закрепляют на одной из струн, а затем в процессе подъема и опускания добиваются требуемого положения маячков. После регулировки можно приступать к установке опалубки. В качестве формы используются фанерные доски, профили под листы гипсокартона.

Расстояние между бортами опалубки должно быть равным длине правила, то есть виброрейки или швабры. Профили под гипсокартон можно фиксировать раствором, предварительно разложенным под струной по периметру.

Вернуться к оглавлению

Армирование

Доукрепление цемента посредством армирования — важный процесс, так как с помощью стальных прутов предупреждается растрескивание и разрушение бетона с течением времени. Самым простым и практичным вариантом повышения прочности цементной стяжки является укладка арматуры в бетоне между маячками. Вместо стальных прутов можно использовать сетку из металла. Стадия армирования обязательна при дозированном бетонировании.

Вернуться к оглавлению

Заливка

Эффективность бетонирования определяется качеством замеса, которое зависит от точного расчета количеств песка и щебня. Если переборщить с этими ингредиентами, смесь будет сложно выровнять. В итоге на поверхности образуются неровности. Для удобства бетон заливается в два слоя. Первым заливается смесь с большим содержанием щебня. Этот пласт следует хорошо разровнять, так как он будет основой для второго слоя — жидкого раствора без щебня. Толщина второго слоя должна составлять 20—40 мм. Чтобы улучшить внутреннюю адгезию двух слоев, перерыв между бетонированием должен составлять минимум 24 часа.

Теперь нужно залить саму стяжку. Приготовленная смесь выгружается между маяками и равномерно распределяется с избытком по высоте. Это делается, чтобы убрать его виброрейкой и получить ровную поверхность. Для этого устройство укладывают на опалубку и протаскивают по ним возвратно-поступательными движениями два-три раза. Помимо разравнивания, происходит трамбовка кладки, что улучшает качество стяжки. Максимальное уплотнение достигается при использовании специального вибрационного устройства. Однако этот механизм дорогой. В качестве альтернативы можно использовать пруты арматуры.

Если бетон плохо стягивается, значит, смесь неправильно замешена. В следующей замес нужно добавлять больше воды. Пропустив этот момент, получится поверхность с неэстетичным внешним видом. Если же не удалить воздух из бетона, стяжка не прослужит долго.

Вернуться к оглавлению

Как улучшить качество смеси?

Для повышения качества бетонной смеси используют специальные присадки и добавки. Каждый продукт работает по-разному. С помощью таких веществ можно отрегулировать прочностные показатели цемента, сопротивляемость стяжки атмосферным и механическим воздействиям. Применение пластификаторов позволяет повысить самоуплотнение стяжки. Благодаря искусственным наполнителям усиливается прочность на изгиб, снижается хрупкость, увеличивается запас прочности застывшего цемента.

При армировании цемента рекомендуется использовать стальную фибру. С ее помощью поверхность наделяется повышенными прочностными характеристиками, следовательно, увеличивается срок службы. При этом не потребуется дополнительное армирование, как это часто необходимо при обустройстве обычных стяжек.

Вернуться к оглавлению

Заключение

Оптимальным углом наклона считается 10-12 градусов. Такой способ является самым дешевым, так как не требует армирования. В этом случае потребуется обычная опалубка из фанерных досок, которые срабатывают как амортизатор заливаемого раствора, а впоследствии — как защита от растрескивания кладки.

Более дорогостоящим вариантом считается способ с использованием бордюр. Отличие этого метода — эстетичный внешний вид готовой отмостки. Как показывает опыт, даже начинающему строителю под силу обустроить стяжку под наклоном. Достаточно следовать правилам и советам, изложенным выше.

kladembeton.ru

Устройство желоба для бетона своими руками

Технология заливки фундамента любого типа не представляет собой что-то очень сложное и вполне может быть выполнена самостоятельно, не прибегая к помощи специалистов. Это особенно важно, если речь идет о строительстве дома собственными силами. Заливка любого бетонного изделия имеет свои определенные особенности, которые необходимо учитывать.

Схема желоба для бетона.

Очень важным моментом является процесс подачи бетонного раствора миксером в нужное место, поскольку, в конечном итоге, необходимо получить монолитную поверхность. Именно поэтому особое значение имеет желоб, по которому бетонная масса будет подаваться бетономешалкой к месту заливки. Целесообразно при возведении фундамента изготовить желоб для бетона своими руками. Заливка миксером будет происходить значительно лучше.

Желоб соединяет емкость, где находится бетон, с пространством опалубки будущего фундамента и располагается под определенным углом к назначенному месту. Приготовленная смесь, медленно стекая по желобу, заполняет опалубку, в большей мере благодаря своему весу и лишь частичному воздействию ручного инструмента, например, совковой лопатой.

Правила и инструменты

Схема струйного желоба.

Для построения конструкции потребуются:

  • рулетка;
  • ножовка или бензопила;
  • молоток;
  • болгарка;
  • шуруповерт;
  • угольник.

В процессе заливки фундамента своими руками очень важно соблюдать некоторые правила, основными из которых являются следующие:

  • бетон следует заливать миксером небольшими порциями, не более 1,5 м по высоте, равномерно распределяя его по всей площади поверхности;
  • залитую смесь необходимо уплотнить при помощи такого прибора, как вибратор;
  • заливка бетона при помощи миксера должна проходить до тех пор, пока не достигнет контрольной отметки, которую делают на поверхности опалубки, т.е. далее заливка прекращается;
  • бетонную поверхность хорошо выравнивают, а через 3 часа, когда раствор немного схватится, ее накрывают мешковиной;
  • не следует фундамент заливать из миксера небольшими порциями, которые, в свою очередь, приведут к возникновению стыковочных швов, снижающих прочность основания, что в дальнейшем может привести к разрушению конструкции;
  • если работы выполняются в жаркую солнечную погоду, тогда бетонную поверхность периодически увлажняют на протяжении нескольких дней.

Роль желоба для заливки

Схема желоба для заливки бетона.

Как уже было сказано выше, из миксера бетон поступает в желоб. Длина элемента должна быть от 1,2 до 1,5 метров. Если заливка бетона будет происходить в одно и то же место, тогда не произойдет равномерного распределения смеси по поверхности опалубки.

Кроме того, может произойти расслоение бетона, то есть жидкая часть массы из миксера проникнет в более дальние участки, а густая — останется только в месте заливки. Если неправильно использовать желоб, то качество фундамента будет низким и срок его эксплуатации будет небольшим.

Поэтому очень важно обеспечить свободное перемещение мешалки к различным участкам будущего устройства (фундамент). Там, где доступ миксера будет невозможным, следует использовать более длинный желоб для подачи бетона в труднодоступное место.

Изготовление желоба

Технология изготовления желоба для бетона своими руками не представляет собой какой-то особо сложный процесс. Принцип его создания точно такой же, как и при возведении опалубки на фундамент.

Схема заливки ленточного фундамента.

  1. Необходимо взять обрезную доску размером 25х150 мм и из нее сколотить «П-образную» конструкцию, борта которой должны быть достаточно высокими, чтобы не произошло застаивание бетонной массы.
  2. Чтобы бетон легко стекал, внутреннюю поверхность желоба обивают жестянкой, линолеумом или обыкновенным полиэтиленом, которые снизят сцепление материала.
  3. После того как желоб на фундамент будет изготовлен, его устанавливают в нужное место и опирают на 4 точки опоры. Неплохим вариантом станет использование для таких целей газосиликатных блоков, которые предотвратят конструкцию от разрушения.

В некоторых случаях бетон разгружается при помощи миксера в специальный бункер и только потом используется по назначению.

Очень важно помнить, что в открытых длинных конструкциях бетонная масса теряет определенную часть влаги, что способствует нарушению его однородности. Именно поэтому такие желоба являются худшим способом подачи материала и применяются только в частном строительстве.

Для возведения конструкции (фундамент) в промышленном масштабе используются желоба, которые сконструированы таким образом, что обеспечивается постоянное перемешивание бетона в нижнем конце конструкции. Достигается это путем прохождения бетонной массы сквозь специальную трубу-хобот в форме воронки.

Схемы расположения

Система подвесного устройства

Используется в том случае, если подача бетона для заливки конструкции (ею выступает непосредственно сам фундамент) осуществляется на небольшое расстояние со смещением. Для создания такой конструкции понадобится канат, к которому подвешивают желоб при помощи тросов, проходящие через два блока.

Один конец каната прикрепляют к столбу, колонне, а на противоположный навешивается груз и опускается на землю. Груз также навешивается и на концы тросов таким образом, чтобы с их помощью можно было регулировать угол наклона системы.

Если предполагается возведение такой системы, как фундамент, для сооружения большого размера, тогда для соблюдения постоянного угла наклона необходимо установить боле высокую башню для каната или установить дополнительные столбы. Именно на вспомогательные столбы будет подаваться бетон от главной башни.

Желоба с укосиной

Данная схема расположения уместна в том случае, если бетон для фундамента подается на расстоянии не более 60 метров.

Нижний конец желоба подвешивается и прикрепляется к укосине.

Укосина — металлическая решетчатая ферма, одна сторона которой упирается в нижние салазки, а верхний ее край присоединяется к верхним салазкам с помощью подъемного троса.

Для того чтобы уклон желоба во время прохождения по нему бетонного раствора оставался неизменным, нижний его конец прикрепляют к грунту посредством тросов.

Шпренгельный желоб

Наиболее простая конструкция, которая предполагает подвешивание нижнего конца желоба к опоре.

Требования к устройствам

Схема опалубки для фундамента.

Чтобы подача бетонной массы при строительстве фундамента была как можно более равномерной и однородной, желоба должны соответствовать определенным требованиям, которые предъявляются к ним:

Уклон желоба на протяжении всего периода выполнения работ при возведении фундамента дома должен оставаться неизменным. Если это условие будет не соблюдено и угол наклона, например, уменьшится, то и скорость прохождения бетонной массы тоже снизится.

Это, в свою очередь, привело бы к скоплению раствора и закупорке определенного участка желоба. При увеличении угла наклона, следовательно, и скорости прохождения массы, произойдет разделение бетонной поверхности на отдельные части, что совершенно не соответствует существующей технологии. Фундамент будет некачественный.

Угол наклона желоба относительно горизонта должен иметь определенный размер, увеличение которого приведет бетонную массу к разделению на части. Причиной изменения размеров угла наклона может стать консистенция бетона и степень дальности его подачи.

Растворы более жидкой консистенции, подающиеся на небольшое расстояние, вполне допускают пологие уклоны, для значительных расстояний уместны желоба большей крутизны.

Некоторые особенности

Сохранение однородности транспортировки бетона напрямую зависит от формы желоба. Узкий и высокий желоб дает возможность во время движения смеси сближаться отдельным частицам. Кроме того, необходимо следить, чтобы бетонная масса во время подачи не переливалась через бортики устройства.

  1. Аксессуар узкой формы имеет одно достоинство, которое заключается в том, что он наиболее прочный и устойчивый в вертикальном положении. Это очень важно, поскольку его конструкция должна выдержать не только собственный вес, но и нагрузку со стороны всей бетонной массы.
  2. Очень узкий элемент необходимо усилить посредством горизонтальных распорок, чтобы предотвратить его выгибание в случае закупорки.
  3. Для увеличения жесткости его укрепляют уголками в поперечном направлении. Длина в каждом конкретном случае может быть разной и зависит от типа будущей конструкции.
  4. В промышленных масштабах, создавая фундамент, могут применяться системы длиной от 3-15 метров.

Следует помнить о том, что чем длиннее желоб, тем большей должна быть его масса, чтобы исключить его прогибание во время подачи бетонного раствора. Соединение таких изделий определяется особенностью заливки бетонной массы, точнее, тем, предполагается ли поворот желоба в определенную сторону или нет.

Для того чтобы движение было круговым, необходимо соединить его части поворотной головкой. Если нет необходимости вращать желоб в горизонтальной плоскости, вполне достаточно использовать шарниры, которые позволяют регулировать угол наклона.

1pobetonu.ru

трубопровод, автотранспорт, кран и ленточный конвейер

Бетон является основой всех строительных работ. С его помощью сооружаются различные конструкции, отличающиеся высокой прочностью, стойкостью к всевозможным механическим и атмосферным воздействиям. Для приготовления, подачи, заливки и трамбовки бетонной смеси используется специализированная техника. Ниже более подробно рассмотрены способы закачки бетона к месту укладки, а также их особенности.

Как выбрать оборудование?

Выбор механизмов для перевозки и заливки бетоном должен основываться на соблюдении некоторых правил:

  1. Нельзя допускать расслаивание смеси и вытекания цементного молочка.
  2. Следует в точности сохранить качества раствора.
  3. Важно корректно рассчитать время доставки цемента до момента его схвачивания.
  4. Следует обеспечить защиту от атмосферного влияния. Например, летом нужна защита от ультрафиолета, зимой – от циклов замерзания и оттаивания.

Следует знать, что существует два способа транспортировки:

  1. Непрерывный процесс. Для его осуществления используются трубопроводы, шланги или конвейеры. Способ актуален, если место смешения раствора расположено вблизи стройплощадки, а также при выполнении масштабных работ.
  2. Циклический процесс. Метод включает в себя два этапа. Изначально осуществляется транспортировка смеси к стройплощадке на автомобильных самосвалах, бетоновозах, бетоносмесителях или в специальных емкостях на баржах, авто или ж/д платформах. На второй стадии осуществляется подача смеси на объект шлангом, соединенным с автокраном, бетононасосом, бетоноукладчиком и т. п.

Определившись с правильной транспортировкой раствора, можно сделать выбор спецоборудования, которое обеспечит сохранность смеси и максимальную экономию средств, трудозатрат. При этом важно учесть вид и расположение возводимого сооружения, объемы и скорость выполнения работ.

Вернуться к оглавлению

Транспортировочный процесс

Схема транспортировочного процесса и доставки рабочей смеси осуществляется в несколько этапов:

  1. Приемка цемента из бетоносмесителя.
  2. Перевозка к месту бетонирования спецтранспортом.
  3. Выгрузка цемента шлангом на месте кладки.

При этом подавать цемент можно по двум схемам с разной себестоимостью. Транспортировку можно организовать так, чтобы цементный раствор подавался с места раздачи непосредственно в блок бетонирования. Для этого используются подъемники, краны с бадьями, траспортеры, вибропитатели, бетоноукладчики, мототележки, бетононасосы.

Более дорогая схема включает промежуточную стадию перегрузки смеси между ее приемкой и подачей. Поэтому, помимо вышеперечисленного оборудования, применяются еще транспортировочные средства.

Вернуться к оглавлению

Транспортировка по трубопроводу

Трубопроводы для закачки бетона все чаще стали применяться на современных стройплощадках. Этот способ доставки наделен рядом преимуществ. Прежде всего, существует возможность транспортировки смеси как вертикально на разную высоту, так и горизонтально на любое расстояние. По бетоноводам (шлангам) можно закачивать цемент даже в труднодоступные места. При наличии на объекте бетоносмесительной установки процесс осуществляется непрерывно. Для этого используется один шланг или трубопровод, что существенно сокращает затрачиваемое время и себестоимость работ.

Единственной необходимостью является использование специальных насосов для перекачки растворов к месту кладки. К ним относятся пневмонагнетатели, бетононасосы и прочие транспортные коммуникации. Наиболее популярны насосы на маслогидравлическом приводе. Механические нагнетатели менее востребованы из-за более быстрого износа. Эти устройства присоединяются к подающим шлангам или стальным бетоноводам, куда цемент нагнетается из бетоносмесителя.

Вернуться к оглавлению

Автотранспортная доставка

Для перевозки и закачки готового кладочного раствора используются самосвалы, специализированные бетоновозы, бетоносмесители и прочие спецемкости на автоплатформах со шлангом.

Каждый вид техники имеет свои особенности. Например, самосвалы наиболее популярны. Однако они менее приспособлены для выполнения транспортировки. Потери смеси составляют 2% из-за расслаивания, испарения воды летом и быстрого остывания зимой. Более того, их нужно чистить вручную.

Подать цемент можно более конструкционно совершенным автобетоновозом. Он оснащен специальным кузовом, форма которого обеспечивает быструю подачу цемента без применения ручного труда. Расслаивание цемента исключается. Крышка защищает от потери влаги и возможного охлаждения.

Наиболее дорогостоящими являются автобетоносмесители. Их использование целесообразно, только если транспортировка осуществляется по городу или на расстояние до 70 км. Особенность этого вида транспорта заключается в том, что в машину загружается сухая смесь, а вода добавляется непосредственно перед выгрузкой. Это позволяет получить максимально качественный раствор на выходе.

Использование контейнеров и прочих спецемкостей наиболее экономически невыгодно при масштабном строительстве, так как требуется большое их количество.

Вернуться к оглавлению

Доставка краном и подъемниками

Бетон кран представляет собой башенные или стреловые механизмы, оснащенные бадьей для цементного раствора. Особенность этих самоходных устройств заключается в дозированной подаче смеси в кладочный блок с последующим ее распределением. Перемещение цемента возможно в горизонтальной и вертикальной плоскости.

Специальные бадьи бывают двух типов:

  • неповоротная подающая бадья, подача с ее помощью осуществляется только в горизонтальной плоскости;
  • поворотная бадья, оснащенная вибратором. Отличается возможностью горизонтальной загрузки и вертикального перемещения с дальнейшей выгрузкой на разную высоту.

Для строго горизонтального перемещения бетона предназначены спецподъемники. Например, стоечные устройства, оснащенные ковшами или контейнерами, подымают смесь для кладки межэтажных перекрытий. Для перевозки между строительными блоками используются тачки-рикши, тележки и мотороллеры.

Вернуться к оглавлению

Использование ленточных конвейеров

Использование ленточных конвейеров для подачи бетона.

Данный тип устройств применяется в промышленном и жилом строительстве, в план которых включено сооружение небольших точечных конструкций. Передвижные конвейеры оснащаются гладкой или ребристой лентой длиной 6—15 м, шириной 40— 50 см. Высоту заливки допустимо изменять в диапазоне от 1,5 до 4 м. Особенность конвейерной заливки заключается в возможности осуществления непрерывного процесса. При этом смесь требуемой толщины течет равномерно.

Преимуществом конвейера является сведение потерь раствора к минимуму за счет организации процесса самочистки ленты с возвращением остатков заливки в блок ее выдачи.

Однако у этого способа есть некоторые нюансы. Четкое следование инструкциям позволяет предупредить возможность расслоения смеси. Например, подвижность заливки должна составлять 6 см или менее. Угол наклона ленты на подъеме и спуске для смеси с подвижностью до 4 см должен составлять 18° и 12°, соответственно. При этом параметре в диапазоне 4—6 см поднять ленту можно до 15°, а опустить — до 10°. При этом подающая лента должна двигаться со скоростью менее 1 м/с. Для выгрузки следует использовать направляющие щитки с высотой козырьков более 0,6 м. При этом цемент не должен стекать с транспортировщика.

К минусам такой организации процесса доставки раствора следует отнести отсутствие возможности распределения бетона по бетонируемой площадке. Если обрабатывается большая территория, конвейеры нужно переставлять вручную, что вызывает дополнительные трудозатраты и задерживает строительство.

Наиболее эффективны бетоноукладчики. Эти машины рекомендованы к применению для укладки монолитных фундаментов для зданий и технологического оборудования. Бетоноукладчик — это машина, оснащенная вращающейся платформой, устройством для приема и заливки цемента в места бетонирования на ленточном телескопическом конвейере.

Вернуться к оглавлению

Вывод

Подача и выгрузка бетонного раствора на строительном участке являются важными этапами. Соблюдения условий доставки определяет качество смеси, следовательно, прочность готовой конструкции. Правильно выбранный способ и машина для подачи определяют темпы строительных работ, количество трудозатрат, следовательно, себестоимость работ.

Именно поэтому в настоящее время постоянно совершенствуются имеющиеся устройства, машины и прочие механизмы подачи цемента.

kladembeton.ru

Желоб для бетона своими руками быстро и качественно

Некоторые технологии строительства не представляют собой каких-то сложных действий и с успехом могут выполняться самостоятельно. Так, заливка фундамента бензонасосом, несмотря на определенные особенности, может осуществляться достаточно легко, без применения больших физических затрат. Поможет в этом обустройство специального желоба, по которому бетон будет доставляться в нужную часть фундамента.

Схема желоба для бетона.

Сооружение желоба позволит не только избежать воздействий на бетонную смесь вручную при помощи лопат, но и значительно ускорит процесс строительства.

Кроме того, существуют и другие преимущества, определяющие роль конструкции при заливке фундамента, как основную. Чтобы понять это, следует рассмотреть, каким образом осуществляется заливка бетона. Происходит это по следующей технологии:

Схема струйного желоба.

  1. Миксер поставляет бетонную смесь в желоб, по которому она попадает в опалубку будущего фундамента.
  2. После доставки в опалубку более жидкая бетонная смесь растекается самостоятельно, уровень густого бетона регулируется своими руками при помощи совковых лопат.
  3. По мере заполнения части опалубки мешалка с желобом перемещаются на другой участок, где происходит очередная заливка. Для того чтобы бетонирование происходило максимально быстро и качественно, необходимо обеспечить свободный доступ ко всем участкам будущего фундамента. Если это трудновыполнимо, необходимо сделать конструкцию желоба таковой длины, чтобы раствор мог поставляться в любую часть опалубки. В таком случае процесс будет идти правильно.

Конструкция, сделанная своими руками и осуществляющая доставку бетона в место возведения опалубки загородного дома, позволит распределять бетонный раствор в сответствии с правилами бетонирования. Согласно им заливка фундамента бетононасосом не должна осуществлять маленькими порциями, что неизбежно, если манипуляции проводятся вручную. В данном случае существует риск возникновения стыковочных швов, при которых выдержка бетонного раствора не будет качественной и грозит полностью неудовлетворительным результатом проведенных работ.

Подготовка к изготовлению желоба

При изготовлении устройства для транспортировки бетона необходимо учитывать следующее:

  1. Конструкция должна соединять емкость бетономешалки с опалубкой будущего фундамента.
  2. Она должна находиться под определенным углом, что позволит смеси беспрепятственно стекать под воздействием собственного веса в нужное место.

Для изготовления конструкции потребуются нижеуказанные инструменты:

  1. Ножовка или пила.
  2. Измерительная рулетка.
  3. Болгарка.
  4. Молоток.
  5. Угольник.
  6. Шуруповерт.

Следует подготовить материалы:

  1. Обрезную доску 25х120 мм.
  2. Гвозди или шурупы.
  3. Линолеум, жестянку или полиэтиленовую пленку.
  4. Блоки или брус под опоры.

Схема опалубки.

Кроме того, начиная процесс изготовления, следует учитывать несколько основных правил, предъявляющих особенные требования к устройствам данного типа. Так, изготовленный желоб по всей своей длине должен иметь неизменный уровень уклона. Если уклон уменьшится, прохождение бетонной смеси может замедлиться, после чего это приведет к закупорке либо преждевременному застыванию бетона. Если уклон устройства, наоборот, увеличится, и заливка начнет осуществляться быстрее, бетонный раствор может распасться на отдельные части, что неминуемо приведет к ухудшению качества смеси. Основа фундамента потеряет свою надежность и будет недолговечной.

Создавая желоб, уровень его укона следует рассчитывать, исходя из степени дальности подачи бетона, а также его консистенции. Жидкие смеси, которые миксер подает на небольшие расстояния, допускают маленькие уклоны. Если же смеси достаточно густые или подаются на значительные расстояния, то и желоба должны быть максимально крутыми.

Влияет на сохранение однородности бетонной смеси и такой показатель, как форма конструкции. Высокий и узкий желоб, изготовленный своими руками, при транспортировке смеси позволяет сближаться отдельным частицам раствора. Но при этом его необходимо сделать достаточно глубоким, чтобы бетон при прохождении по нему не переливался через бортики.

Вернуться к оглавлению

Технология изготовления желоба для бетонной смеси

Принцип строительства устройства для бетона достаточно прост. Его изготавливают так же, как и опалубку для фундамента. Конструкция состоит из обрезной доски, покрытой полиэтиленовой пленкой или линолеумом. Чтобы сделать желоб:

Схема устройства бетоносмесителя.

  1. Возьмите обрезную доску установленного размера и сколотите конструкцию в форме буквы П. При этом сделайте высоту бортов достаточно большой, чтобы избежать застаивания бетонной смеси при транспортировке.
  2. Внутреннюю поверхность получившейся конструкции нужно изготовить гладкой. Для этого обейте дно желоба линолеумом, жестянкой или покройте полиэтиленом. Данные материалы снизят сцепление бетона и дерева.
  3. После изготовления желоба для заливки фундамента его следует установить в нужное место и закрепить при помощи опор. Чтобы сделать опоры, достаточно установить под конструкцию 4 газосиликатных блока либо обрезков бруса.

Вернуться к оглавлению

Рекомендации по изготовлению желоба для транспортировки бетонного раствора

Существует несколько рекомендаций, которые полезно учитывать при изготовлении устройства для бетонной смеси своими руками. Так, конструкция, имеющая узкую форму, является более устойчивой и прочной при ее расположении в вертикальном положении. Такой желоб, после того как в него попадет бетон, сможет выдержать не только собственный вес, но и массу поступающей смеси.

В случае изготовления очень узкой конструкции для заливки фундамента ее необходимо усилить горизонтальными распорками, что предотвратит ее выгибание во время закупорки бетонным раствором. Если желоб выглядит недостаточно прочным, можно увеличить его жесткость при помощи уголков, закрепленных в поперечном направлении. При этом длина уголков зависит от особенностей конструкции.

В настоящее время для заливки фундамента могут изготавливаться устройства длиной от 3 до 15 м. Обычно они применяются на крупных строительных объектах. В условиях загородного участка длина конструкции, которую следует сделать своими руками, должна быть от 1,2 до 1,5 м. В зависимости от длины и масса конструкций может быть различной. В идеале, чем длиннее желоб, тем больше должна быть его масса. Именно это позволит избежать прогиба конструкции, после того как в него попадет бетонная смесь.

Изготовление устройства для заливки своими руками — мероприятие, не требующее особенных навыков или временных затрат. Но при этом оно позволит осуществить такой важный этап строительства, как возведение фундамента, максимально быстро и грамотно. Изготовленный при помощи желоба фундамент прослужит долго и надежно.

moifundament.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
