Приспособление для заточки сверл своими руками: чертежи, видео

При сверлении отверстий в деталях, изготовленных из металла, используемый инструмент подвергается активному износу, что приводит к интенсивному нагреву сверл и, как следствие, к их выходу из строя. Чтобы избежать этого, необходимо регулярно восстанавливать их геометрические параметры, а сделать это максимально точно и качественно помогает специальное приспособление для заточки сверл. Это нехитрое устройство, которое можно изготовить своими руками, позволяет быстро и качественно затачивать затупившиеся сверла и не тратить деньги на приобретение новых.

Заточка сверла на самодельном приспособлении

Особенно актуальным приспособление, предназначенное для заточки сверл, является в тех случаях, когда этими инструментами приходится часто работать по металлу, в результате чего они быстро изнашиваются и требуют регулярного восстановления. При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки. Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Многие опытные специалисты вообще не применяют приспособления для заточки, полностью полагаясь на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше все же использовать устройства, позволяющие механизировать данный процесс. Это обеспечит максимальную точность и требуемое качество результата.

Для изготовления высокоточного приспособления требуются металлообрабатывающие станки

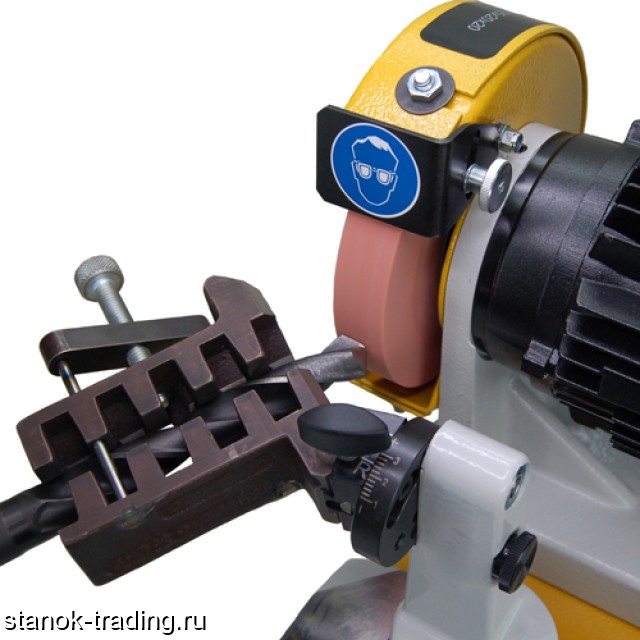

На современном рынке предлагается множество приспособлений для заточки сверл, позволяющих быстро, качественно и точно восстановить геометрию режущего инструмента даже в том случае, если вы не имеете опыта выполнения подобных процедур. Между тем можно не тратить деньги на приобретение таких приспособлений, а изготовить простейший станок для заточки сверл своими руками.

Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

Таблица 1. Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Приспособление-держатель для заточки сверла

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

  • обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
  • выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.
  1. Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
  2. При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

  • Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
  • Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
  • Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
  • Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Детали приспособления

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

  • опорная пластина – 4 мм;
  • направляющая пластина для сверла – 5 мм;
  • остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

  • Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
  • После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

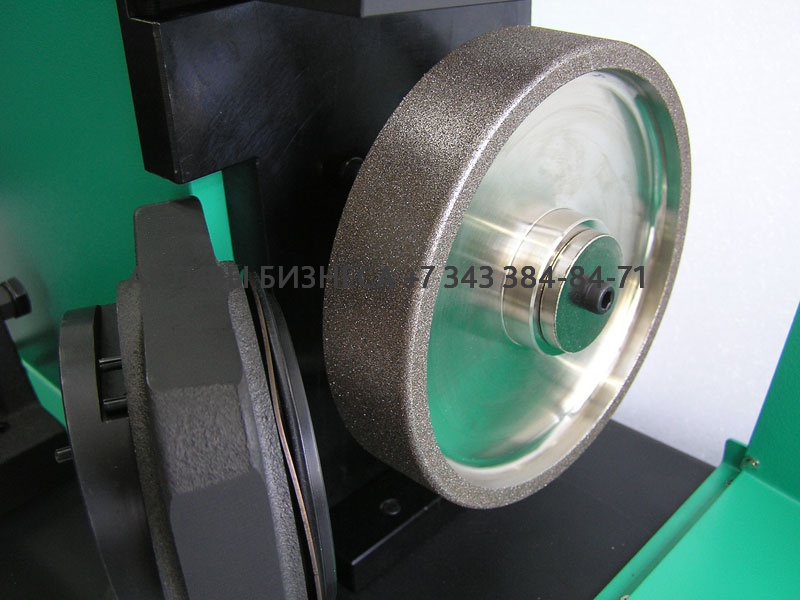

Несколько рекомендаций по выбору наждачных кругов

Для того чтобы успешно затачивать сверла по металлу, большая часть которых изготавливается из быстрорежущей стали, необходимо использовать достаточно твердый точильный круг. В этом качестве можно применять абразивный инструмент, выполненный из карбида кремния. Такие круги, которые можно узнать по зеленому цвету и маркировке 64С, должны иметь зернистость, находящуюся в диапазоне 8Н – 16Н. Используя диски из этого материала, необходимо иметь в виду, что они сильно нагреваются при работе, поэтому не следует допускать, чтобы затачиваемое сверло находилось в длительном контакте с абразивным инструментом. Чтобы не допустить перегрева сверла при его заточке на таком диске, инструмент необходимо регулярно охлаждать, используя для этого водный раствор соды.

При заточке сверл с помощью точильного круга очень важно следить за тем, чтобы рабочая поверхность абразивного инструмента набегала на обрабатываемое сверло, то есть двигалась сверху вниз, а не наоборот.

Как сделать лучшее ручное приспособления для заточки маленьких сверл по металлу в домашних условиях - простые приспособы, чертеж заточного станка

06Дек

Содержание статьи

  1. В какой момент необходимо затачивать инструмент
  2. Покупные устройства для заточки сверл
  3. Советы по изготовлению кондуктора для заточки сверла самостоятельно
  4. Специфика затачивания с различной формой режущей кромки
  5. Какие углы должны быть для работы с разными материалами
  6. Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности
  7. Требования безопасности
  8. Работаем с бетонным инструментом
  9. Как заточить сверло по металлу: приспособление на дрель
  10. Сферы применения
  11. Как подобрать насадку
  12. Порядок сборки упора для заточки сверл
  13. Многообразие изделий
  14. 3 простых устройства и для дрели – видеоинструкции

Чтобы всегда не покупать новый расходный материал для токарного станка и сверления, можно воспользоваться лучшие ручные и автоматические приспособления (точила) для заточки маленьких и больших сверл по металлу в домашних условиях, а как сделать точилку своими руками, расскажем в этой статье.

В какой момент необходимо затачивать инструмент

Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:

  • издается посторонний звук – скрип, свист;
  • происходит быстрый нагрев;
  • полученное отверстие обладает низким качеством, на нем есть зазубрины;
  • стружка образуется не из всех канавок.

Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.

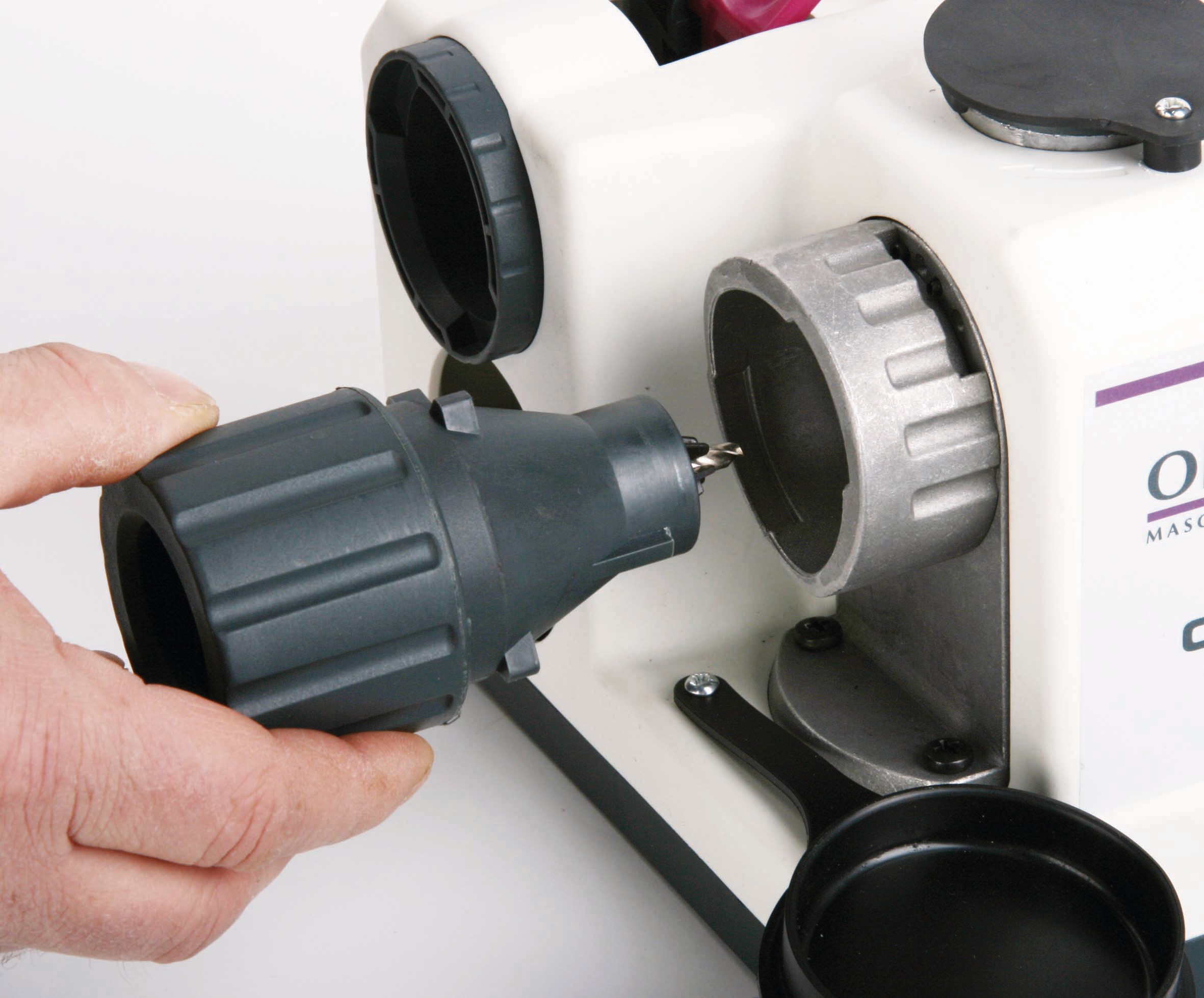

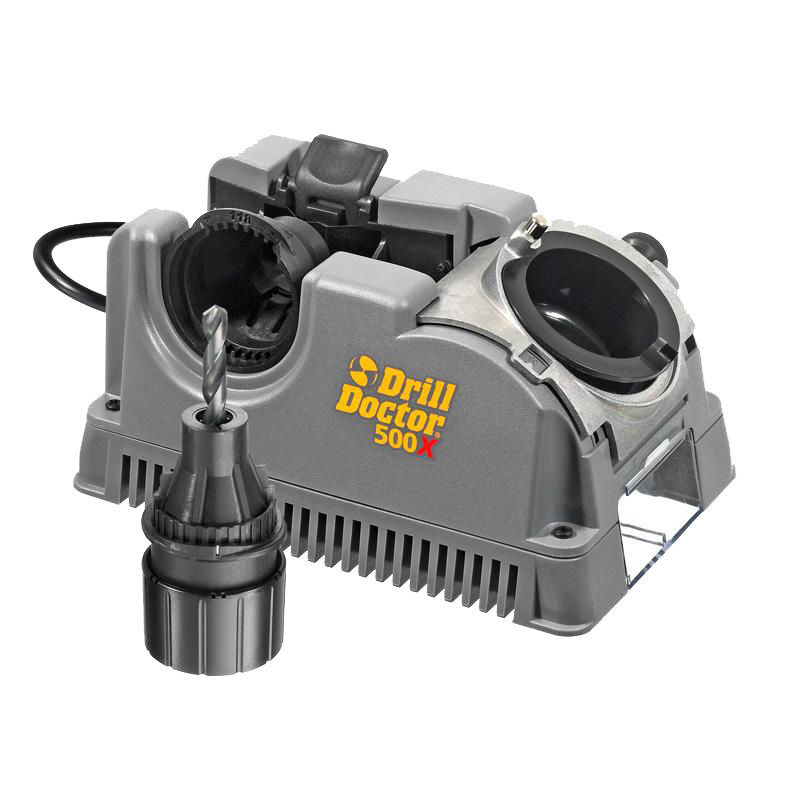

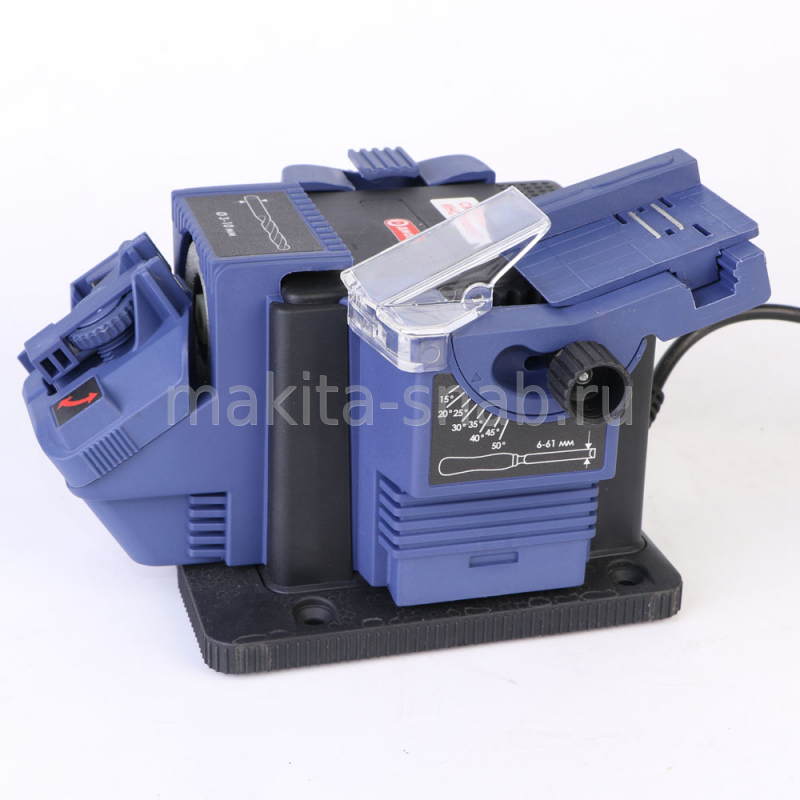

Покупные устройства для заточки сверл

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узко специализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

  • экономичность – изготовить его можно из подручных материалов;
  • приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
  • уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственное точило.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

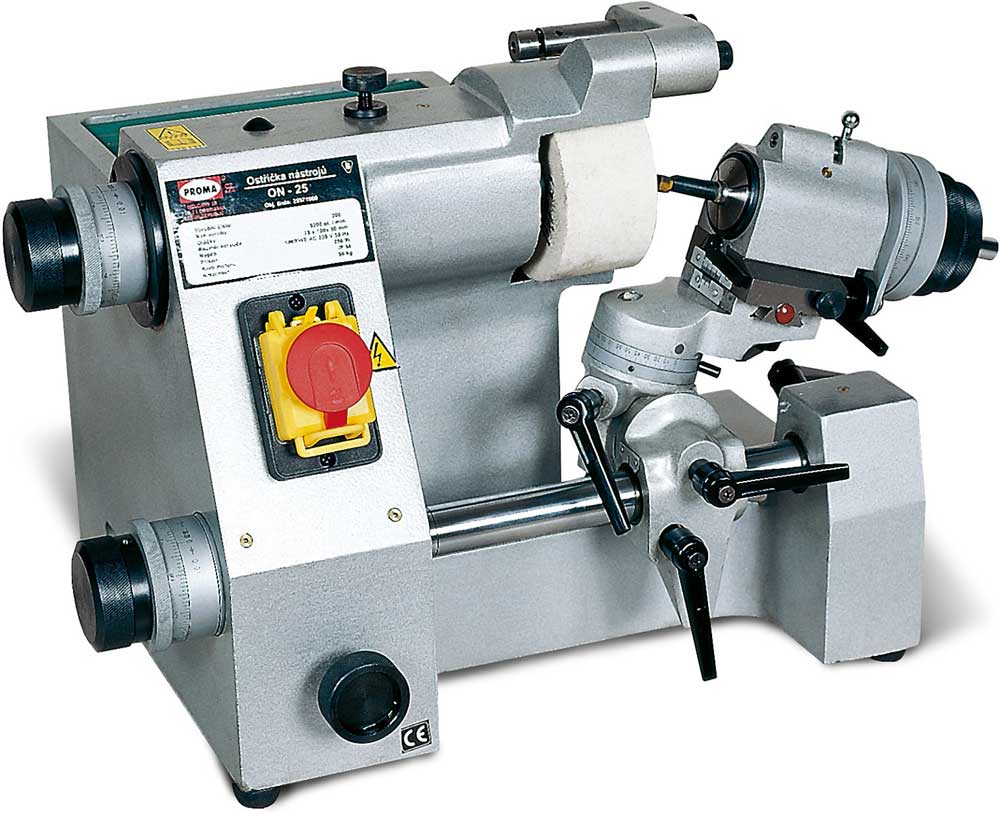

Основные виды заводских устройств

Они разделяются на два типа:

  • со стандартным набором режимов по классическим размерам;
  • с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Советы по изготовлению кондуктора для заточки сверла самостоятельно

Нюансы и особенности:

  • новички чаще пользуются купленными приспособлениями, а специалисты предпочитают собственноручно изготовленные;
  • работа на домашнем оборудовании требует высокой точности, понимания работы электрических устройств, знаний о поведении инструментальной стали;
  • ручной привод неэффективен, понадобится подключение движка;
  • обязательно предварительное составление чертежа;
  • на схеме необходимо отразить размеры и способы крепления.

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

  • одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) с абразивному кругу, двигать инструмент при этом не нужно;
  • цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с наждаком для заточки сверл

Часто бывают допущены промахи:

  • Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
  • Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно у вас не очень функциональный держатель, его наклон приведет к асимметрии.

Какие углы должны быть для работы с разными материалами

Металлические сплавы имеют разную плотность, поэтому изделия из них необходимо обрабатывать в разных условиях, представим в виде таблицы:

Металл

Заточка в градусах

Сталь и чугун

115-120

Бронза, латунь

125-135

Медь

125

Алюминий, дерево, керамогранит

135

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

  • основания;
  • крепежного элемента для зажима инструмента;
  • упорный механизм;
  • винт, регулирующий подачу;
  • зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

  • Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
  • Угол заточки должен соответствовать полученным краям – 120 градусов.
  • Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
  • Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

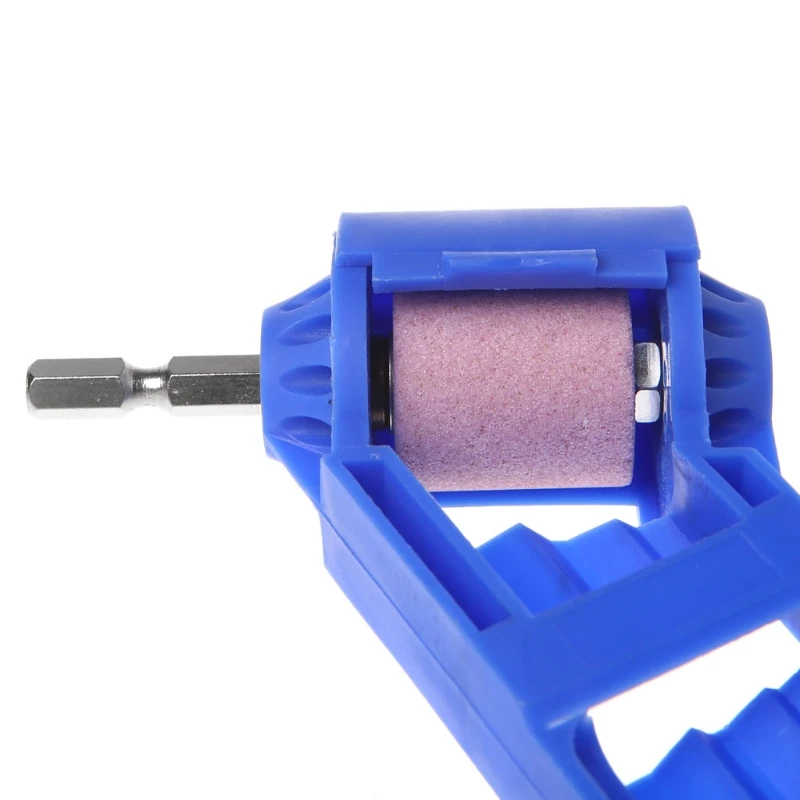

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

  • выполняйте детали из металла, а не пластиковые;
  • соедините наждачный круг с патроном с помощью кольца;
  • наждачный конус можно изготовить на токарном станке;
  • внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

  • нижняя часть фиксируется на подручнике;
  • верхняя перемещает заготовку;
  • нижний палец нужно вытащить, оставить только верхний;
  • следует разрезать на две части одну из петель – одна из них регулирует наклон;
  • нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
  • далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Требования безопасности

Соблюдайте правила:

  • всегда надевайте перчатки, закрытую обувь и одежду;
  • проверяйте фиксацию элементов перед включением электропривода;
  • станки должны иметь заземление;
  • обеспечьте рабочую зону освещением и легким доступом к столу.

Работаем с бетонным инструментом

Рекомендации:

  • используйте круг с алмазным напылением;
  • работайте на низких оборотах;
  • начните с углов кромок, они должны быть под 90 градусов, затем – задние поверхности.

Если высота режущей части не превышает 10 мм, легче купить новую насадку.

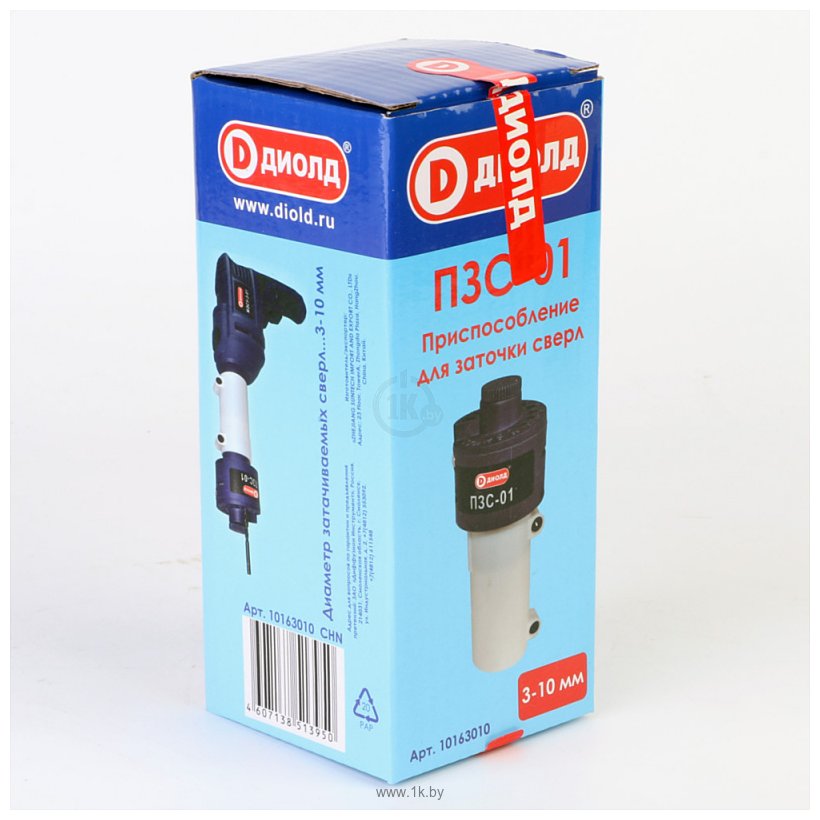

Как заточить сверло по металлу: приспособление на дрель

Мы осветили все возможные варианты, подробнее остановимся на одном из самых популярных. Его фото:

Конструкция

Состоит из:

  • пластикового корпуса;
  • наждачного круга;
  • муфта для соединения с электродрелью;
  • крышка с отверстиями разного диаметра.

Преимущества и недостатки

Плюсы:

н

  • низкая стоимость;
  • легкость управления;
  • размерный ряд – от 3 до 10 мм.

Минусы:

  • не подходит для заводского, постоянного использования;
  • нельзя применять для сломанных резцов;
  • низкая фиксация в патроне;
  • нельзя индивидуально настраивать угол.

Сферы применения

Подходит только для употребления дома, если пользоваться в условиях производства, то быстро будут ломаться абразивные круги, а также сам электроинструмент.

Как подобрать насадку

Факторы для выбора:

  • совместимость диаметра с дрелью;
  • углы заточки;
  • размеры отверстий для сверл;
  • производитель;
  • наличие в комплекте второго точильного камня с менее распространенным наклоном.

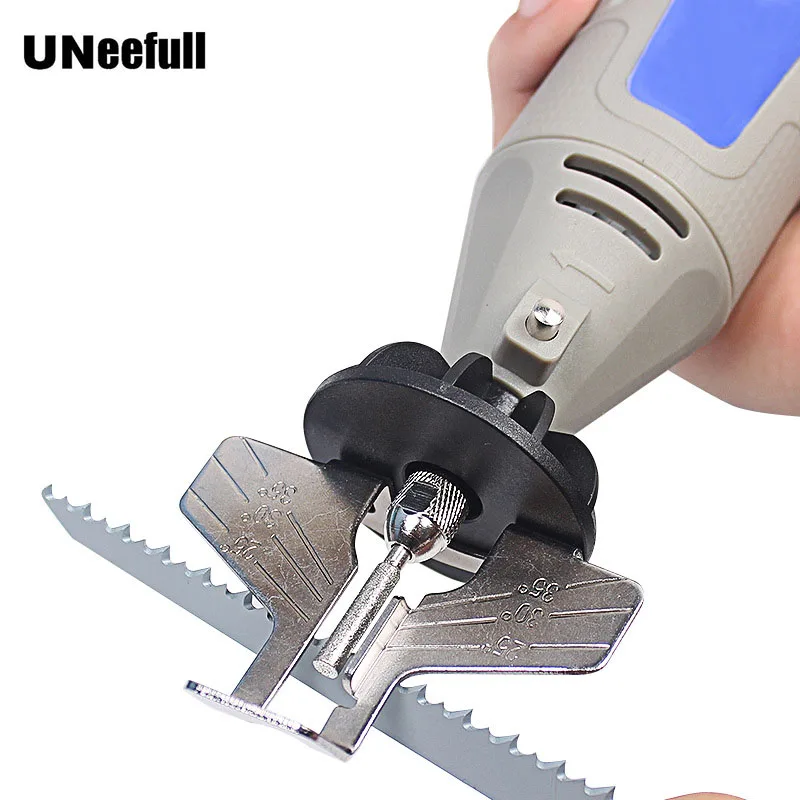

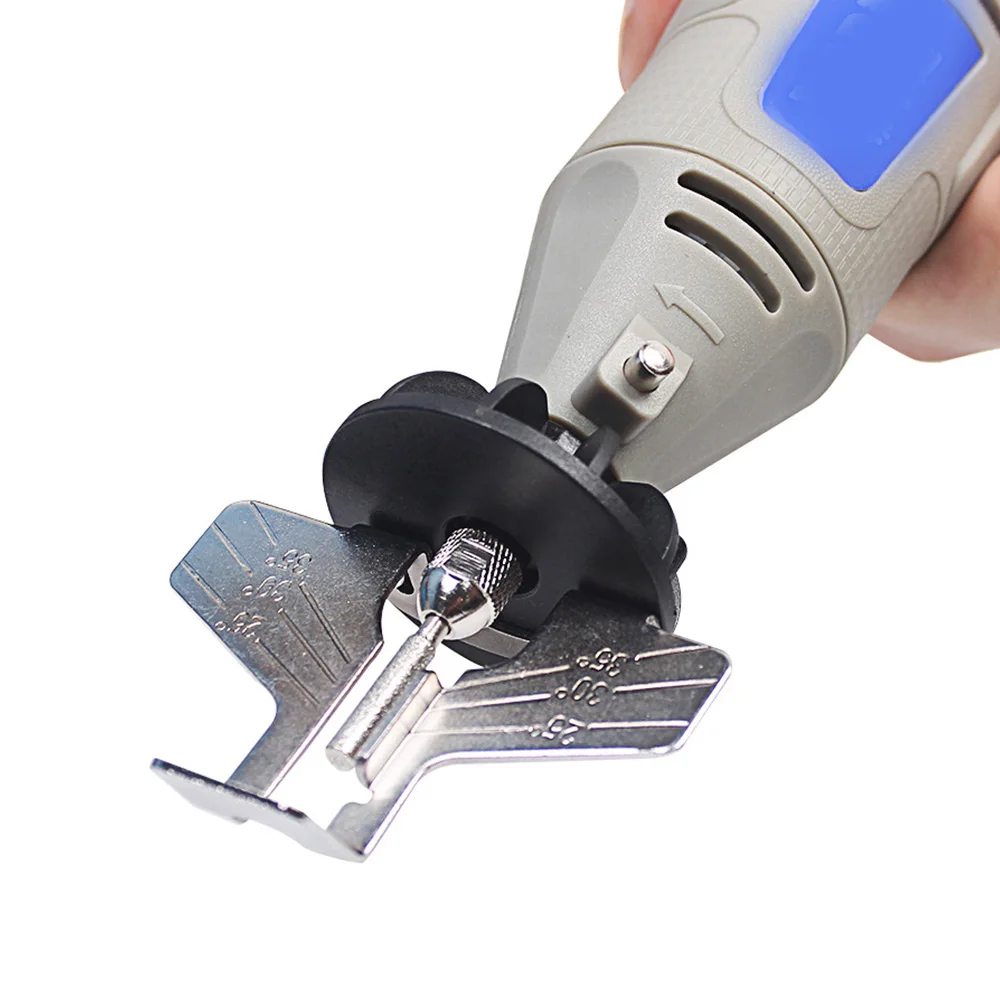

Какие еще бывают насадки

Чтобы сделать электродрель максимально функциональной, ее оснащают приспособлениями для заточки:

  • дисковых пил;
  • ножей и стамесок.

Это удобный многофункциональный вариант для домашнего использования.

Комплектация

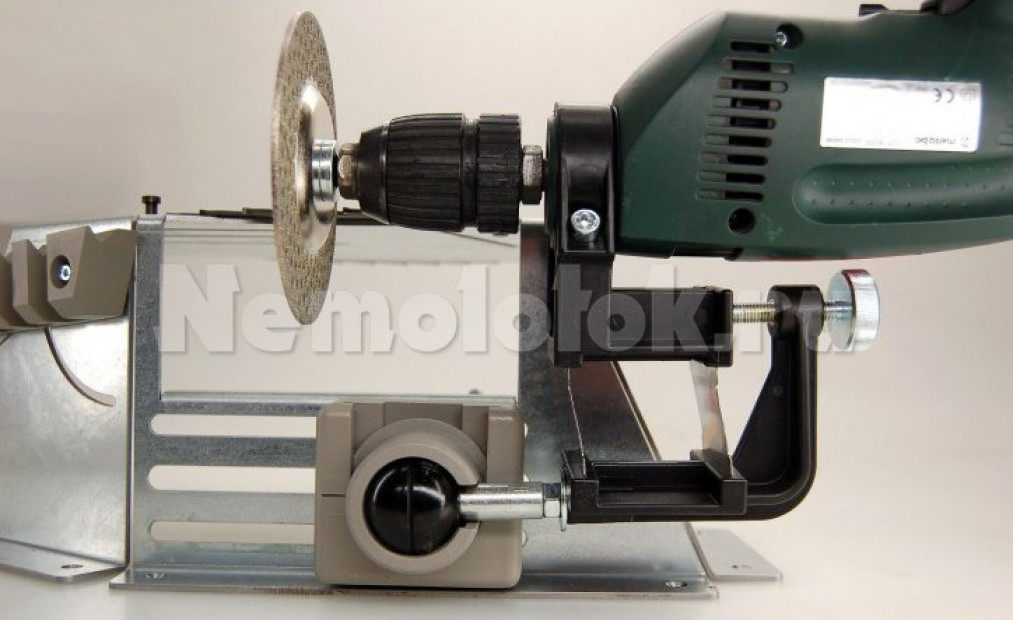

Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

Порядок сборки упора для заточки сверл

Перед началом работы необходимо поместить деталь Б в верхнюю часть А, совместив их радиусы отверстий. Затем на электродрель надевается часть В, а Г крепится к патрону.

Многообразие изделий

Многие проверенные компании реализуют продукцию этого типа, в том числе бренды:

  • Sparta.
  • Bosch.
  • KWB.
  • Dremel.
  • STURM и другие.

Будьте осторожны с китайскими аналогами.

3 простых устройства и для дрели – видеоинструкции

Мы уже рассказал о принципах действия основных приспособ, а теперь дадим ролики с описанием, чтобы вы могли по инструкции дома сделать такие же аппараты.

Из дверных петель

Из гайки

На болгарке

На дрели

В статье мы рассказали про типы заточных станков для сверл, привели чертежи. Рекомендуем следовать правилам безопасности, описанным выше, чтобы не получить травму, а также не испортить электрические приборы.

Приспособление для заточки сверл


Одним из основных параметров спирального сверла является угол при вершине, который для прочных металлов (сталь, чугун, твердая бронза, титан и т. д.) составляет приблизительно 120 градусов.
Отклонение этого угла в большую или меньшую сторону от номинального значения затрудняет эффективную работу сверла. В первом случае падает производительность и происходит перегрев инструмента, во втором – сверло может просто сломаться, не выдержав чрезмерной нагрузки.
Чтобы соблюсти параметры заточки без специальных приспособлений, необходимо обладать высокой квалификацией и опытом инструментальщика-заточника. Ну, а неспециалисту, особенно в бытовых условиях, сделать это будет практически невозможно.
Но, имея некоторые инструменты и простые материалы, можно изготовить не очень сложное, но надежное приспособление для заточки угла при вершине спирального сверла по твердому металлу.

Что может понадобиться для работы над приспособлением


Для этого потребуются следующие инструменты:
  • штангенциркуль;
  • маркер;
  • тиски по металлу;
  • болгарка;
  • плоскогубцы;
  • сварочный аппарат;
  • точильный станок с наждачным кругом.

Из материалов для работы необходимо иметь под руками:
  • обычную шестигранную гайку;
  • гайку корончатую;
  • болт того же размера и резьбы, что и гайки;
  • спиральное сверло, требующее заточки.


Процесс изготовления


Особенностью шестигранной гайки является то, что две любые смежные ее грани сходятся под углом 120 градусов. Примерно такого же размера угол при вершине у спирального сверла для работы по твердым металлам. Это случайное совпадение можно использовать для изготовления приспособления для заточки спирального сверла.

Для этого с помощью штангенциркуля и маркера на гайке намечаем линии реза, чтобы получилась треугольная прорезь, симметричная относительно диагонали, соединяющей два противоположных угла гайки. В нее будет продольно укладываться сверло перед процессом заточки.


Для выреза намеченного треугольного паза в гайке, она зажимается в тиски и болгаркой осуществляются прорези по заранее проведенным линиям. Чтобы удалить отпиленные кусочки гайки можно воспользоваться плоскогубцами.


Далее берется корончатая гайка и своим основанием приваривается к первой гайке со стороны вырезанного паза. Причем необходимо соблюсти их абсолютную соосность, поскольку, когда будут затачиваться сверла маленького диаметра, болт, пройдя насквозь корончатую гайку, начнет вкручиваться в нижнюю гайку для того, чтобы прочно зажать сверло в ее пазу.


Теперь в корончатую гайку вкручиваем соответствующий болт, который будет надежно прижимать сверло, уложенное в паз для заточки на наждаке заточного станка.


Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.

Для этого просто стачиваем выступающую часть сверла заподлицо с гранями гайки, с чем без труда справится даже ученик профтехучилища первого года обучения.


После окончания заточки, болт ослабляется, сверло вынимается из самодельного приспособления и может быть использовано по назначению.

Дополнения и улучшения


В процессе сварки гаек возможно попадание брызг жидкого металла на резьбу корончатой и обычной гайки. Чтобы исключить эту неприятность, в них необходимо ввернуть болт и, тем самым, защитить резьбу.
Поскольку с помощью одного приспособления не удастся охватить все сверла по диаметру, потребуется, по крайней мере, два зажима-шаблона: одно – для мелких сверл, другое – для больших изделий. Соответственно, в первом случае гайки будут небольшими по размеру, а во втором – крупными.

Смотрите видео


подходящие приспособления и рекомендации по выполнению работы, видео

Сверла по металлу всегда подвергаются закалке, но изделия со временем могут затупиться. Естественно, это не повод их выкидывать. При желании можно заточить сверло своими руками, используя профессиональное оборудование или самодельные устройства.

Основные виды заточки

Опытные мастера знают о том, что заточка сверла по металлу бывает разной в зависимости от диаметра и особенностей применения.

  • Одноплоскостная заточка предназначена для сверл с максимальным диаметром в 3 мм. В процессе выполнения работы возможно «выкрашивание» кромки, поэтому необходимо быть очень аккуратным. Чтобы правильно заточить изделие, его следует приложить к кругу и перемещать параллельно поверхности.
  • Коническая процедура предназначена для более крупных инструментов по металлу. В данном случае инструмент необходимо держать обеими руками, производя последовательное затачивание.
  • Доводку выполняют после окончания заточки. Благодаря подобной процедуре удается отшлифовать режущую кромку и устранить даже самые мелкие зазубрины.

Виды заточных станков

Чтобы заточить сверло своими руками правильно, необходимо использовать соответствующие станки. Подобные устройства делятся на 2 группы.

  • Промышленное оборудование отличается значительной мощностью. С его помощью можно затачивать сверла диаметром в 20 мм и более. Эти станки устанавливаются на крупных предприятиях, причем заточка осуществляется в полуавтоматическом или полностью автоматическом режиме.
  • Бытовые станки предназначены для использования в домашних условиях. Также их применяют на небольшом производстве. Подобное оборудование отличается мобильностью, средней мощностью и компактными размерами.

Рекомендации по выбору бытового станка

Если вас интересует вопрос, как заточить сверло по металлу, то обязательно приобретите соответствующий станок. Для домашних условий подойдет недорогая модель со средней мощностью. Она позволит заточить небольшие сверла по металлу.

Естественно, при покупке необходимо обращать внимание на уровень шума, а также конструкцию модели. Оптимальным вариантом станет простой станок, ведь подобрать для него нужные детали будет несложно.

Покупать подобные приспособления необходимо только в специализированных местах, поскольку здесь в комплекте предусмотрено наличие технического паспорта. Более того, вам выдадут гарантийный талон.

Использование станков в домашних условиях

Как уже упоминалось ранее, в домашних условиях целесообразно использовать бытовые станки. С их помощью удается затачивать различные виды сверл. При этом важно помнить, что для некоторых разновидностей придется докупать соответствующие круги.

Чтобы самостоятельно заточить сверло, стоит отдать предпочтение станку, оборудованному универсальным патроном. Он позволяет зажимать элементы различных диаметров.

В комплекте часто идут:

Наибольшей популярностью пользуется оборудование от Drill Doctor и GS. Подобная продукция предназначена для заточки сверл диаметром в 2–13 мм и 14–34 мм. К сожалению, это оборудование не позволяет заточить слишком тонкие сверла. Для такой цели придется докупить специальный станок.

Все оборудование, предназначенное для заточки сверл в домашних условиях, имеет ряд преимуществ:

  • возможность работы от электросети;
  • высокая производительность;
  • простота использования;
  • функциональность;
  • точность заточки;
  • доступная цена;
  • компактные габариты;
  • небольшой вес;
  • удобная система управления, благодаря которой можно отрегулировать интенсивность заточки и ее скорость.

Самодельные приспособления для заточки

Если у вас нет соответствующего станка, то выполнить заточку можно с помощью других приспособлений. Речь идет об электродрели либо самодельном оборудовании, созданном по чертежу. Лучше всего отдать предпочтение второму варианту, в противном случае вы можете испортить множество сверл, прежде чем освоите правильную заточку.

Создать подходящее приспособление своими руками можно даже из древесины. Так, на горизонтальной поверхности закрепляется брус с отверстиями, соответствующими диаметру сверл. Упомянутые отверстия выполняют под небольшим наклоном, чтобы получился необходимый угол заточки.

Некоторые мастера отдают предпочтение электродрели, оборудованной соответствующими насадками. Естественно, ассортимент подобных элементов небольшой, что усложняет выполнение заточки своими руками. Как правило, в комплекте с насадками идет камень и поводок. Если вы планируете затачивать сверла, используя конкретную дрель, поводок стоит сразу же укоротить.

При желании можно самостоятельно сделать подобную насадку для дрели, руководствуясь рекомендациями, данными в соответствующем видео. Подобные приспособления необходимо оборудовать крепежом для фиксации сверла.

Особенности процесса заточки

Если вы впервые решили заточить деталь своими руками, выполняйте работу в строгой последовательности.

  1. В первую очередь обрабатывают заднюю поверхность. Так, сверло плотно прижимают и постоянно следят, чтобы угол заточки оставался одинаковым. В результате обработки кончик сверла будет напоминать правильный конус.
  2. Далее наступает черед режущей части.
  3. Последний этап предполагает доводку задней поверхности. При этом необходимо убедиться в том, что размер перемычки составляет не более 0,4 мм. Естественно, для крупного сверла по металлу такой параметр должен быть чуть больше.

Если с первого раза что-то не вышло правильно, не стоит отчаиваться. Лучше всего начать практиковаться с инструментов, которые вряд ли понадобятся. Главное – научиться правильно надавливать и выдерживать угол. При этом необходимо учитывать тот факт, что за сверление отвечают боковые части сверла, а не наконечник. Соответственно, кромки обязательно подлежат заточке.

Важно помнить о том, что в процессе заточки образовываются мелкие частицы. Из-за нагревания они разлетаются в виде искр. Именно по этой причине необходимо придерживаться техники безопасности. Речь идет об использовании защитных очков и рукавиц. Также при заточке стоит убедиться в том, что сверло надежно зафиксировано. В противном случае оно может случайно вырваться из рук.

Рекомендации по использованию станка

Если вы решили использовать для заточки соответствующий станок, обязательно подготовьте рабочее место. В частности, речь идет о хорошем освещении. Также нужно надеть защитные рукавицы и очки.

  • В первую очередь следует определиться с необходимым углом заточки.
  • Важно расположиться так, чтобы шлифовальный круг находился справа.
  • Следует выполнить центровку. Для этого большим и указательным пальцем берут рабочую поверхность, а вторая рука держит хвостовую кромку.
  • Сверло по металлу необходимо вращать таким образом, чтобы режущая кромка располагалась параллельно.
  • Немаловажным моментом является устранение зазубрин.
  • Все движения следует выполнять в определенной последовательности. Так, левую руку перемещают влево вниз, а правой двигают по часовой стрелке.

Чтобы правильно заточить сверло своими руками, необходимо воспользоваться подходящим приспособлением. Это может быть бытовой или промышленный станок, а также электродрель со специальной насадкой. Если вы ранее не пробовали заточить сверло, для начала ознакомьтесь с соответствующим видео.

Оцените статью: Поделитесь с друзьями!

Точилка для сверл своими руками.

Советы по изготовлению приспособлений для заточки сверл своими руками

Точилка для сверл своими руками. Советы по изготовлению приспособлений для заточки сверл своими руками

Стоит отметить, что сверла, применяемые для работы по дереву, пластику, гипсокартону и другим материалам, имеющим относительно небольшую плотность (исключение составляют твердые породы деревьев: дуб, граб, белая акация и т. д.), в заточке нуждаются редко. Совсем иначе ведет себя подобный инструмент по металлу. Здесь восстановление режущей кромки может требоваться часто, в зависимости от интенсивности работ и особенностей обрабатываемого материала.

Как это ни странно, но чаще именно профессионалы предпочитают применять собственные приспособления. Заточка сверла по металлу своими руками требует определенных профессиональных навыков:

  • развитого глазомера;
  • знания особенностей электротехнических устройств;
  • понимания специфики металлообработки конкретных изделий.

Ручная обработка неэффективна даже при высоком уровне профессионализма уже по причине того, что занимает много времени. Самодельное устройство должно быть механизированным. Для его изготовления необходимо произвести определенные расчеты, подобрать электродвигатель и дополнительно изготовить соответствующие техническим требованиям другие элементы конструкции.

Изготавливая устройства своими руками можно создать именно то, что необходимо в работе

Чтобы в итоге получить устройство с желаемым функционалом, предварительно стоит выполнить чертеж. Приспособлений для заточки сверл на сегодняшний день существует довольно много. Если возникают трудности в плане проектирования, можно обратиться к интернету, где предложено немало схем самодельных точильных установок.

Полезный совет! Чертеж будущего точильного устройства должен содержать размеры всех элементов конструкции, включая крепежные приспособления.

Шаблон для заточки сверл. Процесс изготовления


Особенностью шестигранной гайки является то, что две любые смежные ее грани сходятся под углом 120 градусов. Примерно такого же размера угол при вершине у спирального сверла для работы по твердым металлам. Это случайное совпадение можно использовать для изготовления приспособления для заточки спирального сверла.

Для этого с помощью штангенциркуля и маркера на гайке намечаем линии реза, чтобы получилась треугольная прорезь, симметричная относительно диагонали, соединяющей два противоположных угла гайки. В нее будет продольно укладываться сверло перед процессом заточки.

Для выреза намеченного треугольного паза в гайке, она зажимается в тиски и болгаркой осуществляются прорези по заранее проведенным линиям. Чтобы удалить отпиленные кусочки гайки можно воспользоваться плоскогубцами.

Далее берется корончатая гайка и своим основанием приваривается к первой гайке со стороны вырезанного паза. Причем необходимо соблюсти их абсолютную соосность, поскольку, когда будут затачиваться сверла маленького диаметра, болт, пройдя насквозь корончатую гайку, начнет вкручиваться в нижнюю гайку для того, чтобы прочно зажать сверло в ее пазу.

Теперь в корончатую гайку вкручиваем соответствующий болт, который будет надежно прижимать сверло, уложенное в паз для заточки на наждаке заточного станка.

Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.

Для этого просто стачиваем выступающую часть сверла заподлицо с гранями гайки, с чем без труда справится даже ученик профтехучилища первого года обучения.

После окончания заточки, болт ослабляется, сверло вынимается из самодельного приспособления и может быть использовано по назначению.

Лучшее устройство для заточки сверл. Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

Таблица 1. Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Приспособление-держатель для заточки сверла

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

  • обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
  • выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.
  1. Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
  2. При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Это лучшее устройство для заточки сверл. Принципы заточки сверл

Данные работы осуществляют в соответствии с правилами и с использованием соответствующего оборудования. Однако опытные специалисты способны восстанавливать остроту на точильных станках при ручном удерживании инструмента. Такие работы требуют большого опыта, иначе сверло легко испортить.

Существует ряд правил заточки:

  • Острие следует обрабатывать наждаком до 2-3 с за подход. Это обусловлено «отпусканием» металла, состоящем в потери твердости ввиду потери закалки, при более длительном воздействии вследствие нагрева. Свидетельством данного процесса является присутствие температурных побежалостей на кромке.
  • В процессе механической заточки следует направить кромку навстречу вращению наждака.
  • Основные принципы заточки определяются размерами и конфигурацией инструмента. Так, сверла диаметром до 4 мм следует удерживать неподвижно при каждом подходе. Для спиралевидных вариантов осуществляется заточка лишь задней поверхности.
  • Угол заточки определяется типом целевого материала. Иногда одно приспособление перетачивают в зависимости от целевых материалов.

Частота заточки определяется типом сверла. Так, специализированные модели для древесины, в том числе перьевые, не точат в бытовых условиях. К тому же они медленно затупляются. Это актуально и для твердосплавных инструментов. Победитовые варианты, рассчитанные на бетон, вообще не восстанавливают. Таким образом, наиболее часто затачивают спиральные сверла по металлу.

Последние отличаются небольшой кромкой, интенсивно нагревающейся от трения ввиду малой площади рассеивания. Перегрев ведет к затуплению. К признакам этого относят скрип, быстрый нагрев приспособления без продвижения вглубь, отходы в виде опилок, а не завитой стружки.

Применение затупившегося сверла ведет к потере эффективности и ускоренному износу инструмента.

Заточка сверл своими руками. 3 простых устройства для заточки сверл своими руками

При изготовлении приспособления для заточки сверл своими руками необходимо, чтобы они обеспечивали (или облегчали) выполнение следующих условий:

  • правильный наклон режущей кромки и задней поверхности;
  • симметричность задних поверхностей;
  • равенство режущих кромок, обеспечивающее совпадение центра режущей части с осью сверла.

Для домашних и гаражных работ высокая точность этих показателей совсем необязательна. Тем не менее к ней необходимо максимально стремиться, т. к. значительные отклонения от нормы влияют на производительность, геометрическую точность отверстий и тепловые режимы сверления. При этом даже самое простое приспособление, которым является уголок, закрепленный под углом 60º на подручнике, способно значительно облегчить процесс заточки и повысить его качество.

Главный угол заточенного сверла лучше всего проверять с помощью шаблона, который можно изготовить своими руками из подручных материалов.

Устройство из дверных петель

В одном из самых популярных по числу просмотров видеороликов (более 700 тыс. за год), посвященных самодельным приспособлениям для заточки сверл (см. далее), автор представляет свое устройство, сконструированное с использованием дверной петли. В качестве направляющего он использует отрезок металлического уголка. Шарнирный механизм дверной петли применен для подачи сверла на заточку по направлению сверху вниз, хотя обычно затачивают снизу вверх с закруглением в сторону режущей кромки. В результате задние поверхности у него получаются абсолютно плоскими, т. е. инструмент при сверлении обязательно будет перегреваться. Кроме того, он почему-то затачивает главный угол на 60º, а потом сверлит трехмиллиметровый металл (результат получается соответствующий).

Отзывы к его видео по понятным причинам в подавляющем большинстве негативные. Кроме того, при работе автор грубейшим образом нарушает технику безопасности. Во-первых, у абразивного камня на его точильном станке отсутствует защитный кожух, во-вторых, при сверлении он работает в перчатках. В принципе его приспособление обеспечивает только точную ориентацию сверла. А выбранное им применение шарнирного механизма дверной петли приводит к неправильной заточке задних поверхностей.

Устройство из гайки

В приспособлениях для заточки сверл из гайки используется тот факт, что угол между гранями гайки составляет ровно 120º, что соответствует универсальному углу заточки. Упорами, на которые в такой оснастке помещается сверло, являются два V-образных паза, вырезанных в противоположных углах гайки (см. фото ниже). При этом боковые грани при заточке выступают в качестве направляющих при соприкосновении с абразивным кругом.

Конструкция прижима в разных вариантах такой оснастки несколько отличается. На фото это дополнительная гайка, болт и эластичная шайба, а в некоторых устройствах сверло просто прижимается болтом или даже рукой. В процессе заточки оператор сначала касается точильного круга одной гранью гайки, а затем переворачивает приспособление и то же самое делает смежной гранью. Поскольку гайка — правильный шестигранник, угол между ее гранями равен точно 120º, поэтому таким же он будет и между задними поверхностями затачиваемого инструмента.

Насколько жизнеспособна такая конструкция — сказать сложно. Ведь металл гайки намного мягче металла затачиваемого инструмента, а при заточке оператор обязательно будет касаться ею точильного камня и таким образом стачивать ее грани. Тем более, что ему необходимо делать небольшой наклон оснастки для получения обратного угла режущей кромки сверла. Основная критика этого оригинального способа приходится именно на этот факт. Многие высказывают мнение, что использовать ее можно будет всего несколько раз, а это неадекватно трудоемкости изготовления. Как сделать такое гаечное приспособление, показано в видеоролике ниже.

Приспособление для заточки сверл на болгарке

Использование болгарки с отрезным (или зачистным) кругом из армированного бакелита — это явно не лучшее решение для заточки сверл. Во-первых, все УШМ имеют очень высокие обороты, что связано с особенностями работы отрезных кругов. Поэтому при использовании их для заточки без регулятора скорости вращения будет происходить перегрев и подгорание или отпускание режущей кромки. Во-вторых, чисто технически на армированных дисках заточные операции возможны только на боковой поверхности круга, а поворачивать ее в сторону оператора при включенной болгарке по требованиям техники безопасности категорически запрещено. Ну и, наконец, главное. Конструктивно отрезной диск состоит из слоев армирующей сетки из стекловолокна, обеспечивающей его прочность, и абразивного наполнителя в виде смеси бакелитовой смолы и корундового порошка. При заточке на боковой поверхности происходит разрушение верхней армирующей сетки, в результате чего диск может попросту разлететься на куски. Конечно, выполненная на свой страх и риск разовая правка сверла не выведет отрезной круг из строя, но использование его для этих целей на постоянной основе очень опасно.

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

Когда требуется заточить сверло в домашних условиях, то это делается при помощи специального приспособления. Схемы его устройства есть в сети Интернет, но часто реализовать их обычному человеку довольно сложно. Как вариант – заточка вручную на станке. При этом нужно все время держать инструмент под углом 60°, а сделать это трудно, так как центр будет смещаться и идеально заточить сверло не получится.

Народные умельцы и тут придумали простой выход – использовать обыкновенную старую петлю для двери, чтобы сделать приспособление для заточки. Такое устройство может реализовать даже человек без соответствующего опыта.

Принцип работы самодельного приспособления заключается в поворотном движении петли. Ее нижняя часть будет зафиксирована на подручнике, а верхняя – перемещает сверло в нужном направлении.

Технология изготовления

Для изготовления устройства потребуется:

  • Дверная петля, толщина металла которой составляет не менее 3 мм;
  • Уголок 25 мм;
  • Болт М6;
  • Шпилька М8;
  • Прижимная гайка с толщиной металла 4 мм.

Этапы работы следующие:

  1. К нижней части петли приваривают уголок 25х25 мм.
  2. В уголке сверлят отверстие, в котором нарезают резьбу под болт М6.
  3. Правильный угол заточки выставляют с помощью кусочка стального уголка и линейки с транспортиром. Кусок уголка приваривают к петле, а угол проверяют сверлом с заводской заточкой. Эталон должен точно прикасаться по всей плоскости кромки пера.
  4. К приспособлению приваривают шпильку М8с прижимной гайкой. На этом петля для заточки готова.

С помощью данного приспособления, изготовленного своими руками, можно легко заточить любые сверла, разные по длине и размеру. Получится вещь, которая всегда пригодится в домашнем хозяйстве.

Перед заточкой желательно править камень руками, а если сразу затачивать сверла разного диаметра, то сначала обрабатывают больший, а затем меньший диаметр.

Видео приспособление для заточки сверла на болгарке

точилки для сверл по металлу и станки, другие устройства. Как сделать их своими руками по чертежам

Правильная форма заточки – залог эффективной работы

В результате обработки режущей кромке сверла придается определенная геометрия, приоритетная для того или иного диаметра бура и структуры обрабатываемой поверхности. Для получения необходимой формы используют, соответственно, и разные способы затачивания режущей кромки. Разделяют одноплоскостной, конусный, двухплоскостной, винтовой и цилиндрический виды заточки. В домашних условиях чаще всего применяют первые два способа как наиболее простые, причем в одной плоскости затачивают сверла диаметром до трех миллиметров, обеспечивая тридцатиградусный уклон заднего угла. Недостатком в этом случае является высокая вероятность разрушения рабочей части кромки из-за ее утончения, потому для сверл большего диаметра обычно применяют заточку в виде конуса, формируя на их острие угол в пределах 118-120º.

Ошибки

К самым распространенным ошибкам самостоятельной заточки сверл относятся следующие:

  1. Углы сделаны симметрично и верно, а вот длины кромок для резания отличаются друг от друга. При этом центр сверления находится неровно относительно оси инструмента. В процессе использования этого инструмента будут появляться биения. В начале работы будет крайне трудно попасть в нанесенную разметку. При этом рабочий элемент, скорее всего, попросту сломается.
  2. Центровка произведена точно, но режущая кромка обладает несимметричными углами. Из этого последует, что при сверлении отверстия работать будет только одна рабочая поверхность. То есть процедура обработки будет проходить очень медленно, а рабочая деталь может перегреться и сломаться. Помимо этого, отверстие получится разбитым, то есть его размер будет больше размера используемого сверла.

Правила заточки сверл

Свёрла можно затачивать на специальных заточных дисках, вручную или на станках. Перед началом работ внимательно исследуйте свёрла: если на поверхности есть серьезные дефекты, нужно начать затачивание с более грубого абразива. Если же инструмент немного затупился, используйте доводочный диск.

При затачивании вручную своими руками, нужно выполнять правила:

  • одной рукой удерживать за хвостовик, второй подправлять рабочий конец;
  • режущий край обрабатывать боковой частью заточного диска;
  • сначала затачивается одна сторона, после чего сверло аккуратно переворачивается и обрабатывается вторая.

Во время обработки важно сохранять изначальную форму сверла и направление режущих краев. Необходимо следить за тем, чтобы острие кончика не смещалось от центра, иначе во время работы инструмент отклонится в сторону

Если после заточки угол режущих краев неодинаков, работа сверла будет некачественной. Это определяется с помощью шаблона, сделанного своими руками, или на глаз: форма кончика должна составлять конус. Чтобы избежать ошибок, править лучше на специализированных устройствах.

Особенности процесса заточки

Если вы впервые решили заточить деталь своими руками, выполняйте работу в строгой последовательности.

  1. В первую очередь обрабатывают заднюю поверхность. Так, сверло плотно прижимают и постоянно следят, чтобы угол заточки оставался одинаковым. В результате обработки кончик сверла будет напоминать правильный конус.
  2. Далее наступает черед режущей части.
  3. Последний этап предполагает доводку задней поверхности. При этом необходимо убедиться в том, что размер перемычки составляет не более 0,4 мм. Естественно, для крупного сверла по металлу такой параметр должен быть чуть больше.

Если с первого раза что-то не вышло правильно, не стоит отчаиваться. Лучше всего начать практиковаться с инструментов, которые вряд ли понадобятся. Главное – научиться правильно надавливать и выдерживать угол. При этом необходимо учитывать тот факт, что за сверление отвечают боковые части сверла, а не наконечник. Соответственно, кромки обязательно подлежат заточке.

Важно помнить о том, что в процессе заточки образовываются мелкие частицы. Из-за нагревания они разлетаются в виде искр

Именно по этой причине необходимо придерживаться техники безопасности. Речь идет об использовании защитных очков и рукавиц. Также при заточке стоит убедиться в том, что сверло надежно зафиксировано. В противном случае оно может случайно вырваться из рук.

Рекомендации по использованию станка

Если вы решили использовать для заточки соответствующий станок, обязательно подготовьте рабочее место. В частности, речь идет о хорошем освещении. Также нужно надеть защитные рукавицы и очки.

В первую очередь следует определиться с необходимым углом заточки.
Важно расположиться так, чтобы шлифовальный круг находился справа.
Следует выполнить центровку. Для этого большим и указательным пальцем берут рабочую поверхность, а вторая рука держит хвостовую кромку.
Сверло по металлу необходимо вращать таким образом, чтобы режущая кромка располагалась параллельно.
Немаловажным моментом является устранение зазубрин.
Все движения следует выполнять в определенной последовательности

Так, левую руку перемещают влево вниз, а правой двигают по часовой стрелке.

Чтобы правильно заточить сверло своими руками, необходимо воспользоваться подходящим приспособлением. Это может быть бытовой или промышленный станок, а также электродрель со специальной насадкой. Если вы ранее не пробовали заточить сверло, для начала ознакомьтесь с соответствующим видео.

Заточной станок – купить или сделать?

Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

Станок для заточки сверл

Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована — тогда делали на века.

Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

Требования к устройству для заточки свёрл:

  • Точная центровка вала двигателя без радиального биения.
  • Возможность установки дополнительного защитного кожуха.
  • Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
  • Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
  • Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.

Шаг №1 — разметка гайки

Разметка гайки

Делаем посадочное гнездо для сверла. Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.

back to menu

Простейшие приспособления для правки режущей кромки сверла

Для понимания процесса ознакомимся с составными частями наконечника.

Зажим «стриж». Для использования этого приспособления достаточно иметь наждачный круг (точило), оборудованный прочным подручником. Сверло зажимается в устройстве под нужным углом поворота кромки. Контролируя угол подачи режущей кромки, формируем ее на точильном камне, затем, не меняя угол – «уходим» на заточку затыловки.

Приспособление обязательно опирается на подручник, углы контролируются руками. При наличии определенных навыков – можно получить неплохой результат при очевидной экономии.

ВАЖНО! Перед использованием устройства на качественных наконечниках – потренируйтесь на бракованных. Это позволит «набить руку» и «почувствовать угол», как говорят мастера.. Разумеется, использование шаблона обязательно

Разумеется, использование шаблона обязательно.

Также, перед началом работ, следует ознакомиться со стандартными таблицами углов заточек для различных материалов сверления.

Обрабатываемый материалУгол при вершине, град
Сталь, чугун, твердая бронза116 — 118
Латунь, мягкая бронза130
Алюминий, дюралюмин, электрон, бабид140
Красная медь125
Эбонит, целлулоид85 — 90
Мрамор и другие хрупкие материалы80

Иногда бывает достаточно просто изменить угол и установку уровня подручника, и заточка крупных сверл становится несложной задачей.

Такой способ уместен при небольших объемах работ и отсутствии высоких требований к качеству сверления. Если вы регулярно сверлите, и точность важна – придется купить точильный станок или изготовить его самостоятельно.

Дополнительные устройства

Изготовленные своими руками дополнительные приспособления сделают работу по заточке сверл более удобной и точной.

Шаблон для проверки. Шаблон вырезают из листа тонкого (1 мм) мягкого металла (алюминия, меди). Шаблон выявляет углы у острия, продолжительность рабочих краев, угол между рабочим краем и перемычкой. Так как задний угол заточки сверла шаблоном проверить практически невозможно, выверяется угол заострения. Вырезается шаблон перед первым использованием сверла.

Направляющая. Это небольшая приставка, которая делается из металлической полоски и с помощью болта фиксируется на корпусе. Во время работы сверло укладывают на направляющую и подводят к точильному камню.

Угломер. На подставке, которая описана сверху, наносятся деления углов затачивания. Можно отрезать часть металлического транспортира с отметками углов и прикрепить к подставке. Отрезать нужно часть с углами более 30 градусов, так как при заточке меньшие не используются.

Приспособление, облегчающее заточку свёрл. Представляет собой фиксированную станину и державку, в которой предусмотрены отверстия для вставления резаков разного размера. Державку можно снимать. Станина выполняется из доски 50 мм, к ней прикрепляется рейка под углом 32 градуса. Рейка выставляет державку с инструментом под необходимым углом. Державка своими руками выпиливается из бруска, поверхность которого снимают под углом 65 градусов. Скошенная часть укладывается к рейке. Углы скашивания державки и рейки зависят от типа заточки.

Многофункциональный механизм

Заточка сверл станет проще при использовании этого механизма. Устройство состоит из:

  • роликовых салазок;
  • направляющей;
  • вала;
  • транспортира;
  • патрона сверлильного.

Направляющую следует сделать достаточно широкой, к ней прикрепляется транспортир. В качестве оси поворота выступает болт, вставленный в предусмотренное отверстие. На поворотную часть размещают направляющие и подвижную пластинку. На ее поверхности фиксируется ось, трубка, с одной стороны ось заканчивается патроном для сверла, с другой — рукояткой. Перемещение упорной пластины обеспечивается резьбовой осью.

Снизу упорной пластины находится ограничитель (он же указатель), который одновременно указывает необходимый угол смещения и фиксирует в нужном положении.

Механизм работает следующим образом:

  • сверло фиксируется в патроне;
  • упорная пластина стопорится под необходимым углом;
  • инструмент вращают по продольной оси с помощью рукоятки;
  • отмечают угол;
  • переворачивают резак на 90 градусов и обрабатывают вторую половину, доходя до отмеченного угла.

Инструменты

Для заточки используется два типа приспособлений: насадки либо упоры универсального назначения и узкоспециализированные устройства.

К простейшим приспособлениям относят ручной держатель. Данный инструмент служит только для удержания предмета в конкретном положении. Контроль заточки осуществляется визуально. Для этого применяется произвольный ориентир. Следовательно, для работ с данным приспособлением требуется опыт. К его достоинствам относят простоту, компактность, низкую стоимость. Основные недостатки состоят в низкой точности обработки и повышенных требованиях к навыкам исполнителя.

Упор для электрического точила представляет собой универсальное приспособление, служащее для фиксации инструментов и не рассчитанное конкретно на сверло. Многие модели имеют регулировку угла наклона и оснащены шкалой разметки. Это определяет лучшую точность работ, чем с ручным держателем, однако и в данном случае большое значение имеют навыки исполнителя. К тому же существуют более совершенные и универсальные варианты с дополнительной регулировкой высоты и рассчитанные на монтаж детали на верстак вместо корпуса наждака. Такие упоры совместимы с любыми электроточилами и позволяют обрабатывать фрезы, стамески, ножи, отвертки и др.

Полупрофессиональные направляющие для разных сверл представляют собой более совершенные инструменты в сравнении с рассмотренными выше. Они обеспечивают надежную фиксацию всех линейных параметров с выставлением значений по разметке и высокоточный контроль заточки (до мкм). Монтаж приспособления в желобе исключает его смещение или проворот. Предполагается линейное перемещение, контролируемое ограничительным упором либо исполнителем, и движение кромки по дуге. Данные приспособления обеспечивают хорошее качество заточки. Однако необходимы профессиональные навыки, т. к. для правильной обработки требуется учитывать тип сверла. Ввиду отсутствия автоматики направляющие относят к профессиональным приспособлениям. Однако существуют и полуавтоматические варианты направляющих, оснащенные точильной установкой. Они исключают необходимость установки упора на верстак и смены дисков.

Следует отметить, что все рассмотренные выше приспособления рассчитаны на стандартные электроточила. Ввиду этого предварительно следует установить наждачный диск.

Электро-машинки для заточки рассчитаны на восстановление спиральных сверл. То есть это узкоспециализированные приспособления. Основным их достоинством считают простоту применения, исключающую необходимость наличия специальных навыков и опыта пользователя. Это обусловлено автоматизацией устройства. Исполнителю нужно только поместить сверло в отверстие с учетом его диаметра. Это же исключает возможность ошибок, обеспечивая точность. Однако для большинства вариантов данных приспособлений отсутствуют настройки. Ввиду этого они более актуальны для бытового применения. Некоторые модели оснащены насадкой для ножниц и ножей. Существуют профессиональные варианты, предусматривающие возможность контроля оператором заточки. В рассматриваемых моделях сверло монтируется в индивидуальном картридже вместо общей обоймы. Они оснащены настройками угла заточки, глубины снятия материала, метода обработки кромки.

Еще один простой вариант для бытовых условий представлен насадками для заточки сверл. Насадка на дрель для заточки сверл включает кожух с наждаком внутри.

В промышленных условиях при интенсивном применении сверлильных станков приходится постоянно восстанавливать их рабочие элементы. Для этого служат стойки, представленные профессиональными стендами с заточными приспособлениями для различных вариантов. Они универсальны и высокопроизводительны, но весьма дороги.

Независимо от вида приспособления, которым пользуются для заточки сверла, контроль точности осуществляют с использованием шаблона. Он позволяет определить точность углов режущей части.

Процесс изготовления

Найдите на торце прямоугольного бруска центр, просверлите в нем сквозное отверстие. Пользоваться можно обыкновенной дрелью. Если есть сомнения в своих навыках, то найдите центр на противоположном торце, с его помощью можно контролировать вертикальность отверстия

Это очень важное условие. Если его не выполнить, то режущие кромки сверла после заточки не будут одинаковыми

Под углом 120 градусов отрежьте два угла бруска. Предварительно надо провести две линии под углом 30 градусов, пересекаться они должны точно по центру, это также важное условие. Последствие невыполнения – центр сверла сместится в сторону, во время сверления инструмент будет бить. Срез должен быть строго перпендикулярным к плоскостям. Для контроля также проведите линии и с обратной стороны бруска, потом по ним можно поправлять срез на шлифмашинке. На вершине должен быть угол 120 градусов, это универсальный размер для сверл по металлу.

При точении сверло вставляется в отверстие, для его фиксации в заданном положении можно пользоваться евровинтом. На боковой грани надо просверлить отверстие соответствующего диаметра до соединения с центральным отверстием. На этом работы по изготовлению приспособы закончены.

Специфика работы устройств

В домашнем хозяйстве часто используются электродрели и шуруповёрты для сверления различных материалов из дерева, бетона, металла и керамики. Многие пользователи подобного оборудования неоднократно сталкивались с проблемой, вызывающей во время работы затупление рабочей части сверлильного инструмента.

Во время работы с металлом может возникать интенсивный нагрев режущей части сверла, что подвергает его к быстрому износу и дальнейшей непригодности в эксплуатации. Во избежание этого необходимо периодически проверять геометрические нормы режущей части и по возможности подтачивать её до требуемых параметров. Для сверления металлов, как правило, применяются спиральные свёрла. Дополнительная проверка инструмента перед выполнением работ продляет срок его эксплуатации.

При работе с древесиной режущая часть практически не поддаётся износу, а буры по бетону оснащаются твёрдыми победитовыми пластинами, которые в заточке не нуждаются и используются до полнейшего износа.

https://youtube.com/watch?v=E2G6AZwT17w

Элементы приспособления

Чтобы сделать устройство для заточки, вам потребуется наличие некоторых элементов и инструментов:

  • Подставка;
  • Тумблеры для включения/выключения точилки;
  • Диск для точильника;
  • Электродвигатель;
  • Электрический кабель для подключения устройства к сети;
  • Заглушки;
  • Материал для корпуса.

Все составляющие элементы вашего станка для заточки сверл будет располагаться внутри корпуса. Так вы сумеете повысить собственную безопасность при работе с точильным оборудованием.

Собирая конструкцию, доступными оставьте шкив от электродвигателя, поскольку на него надевается диск для заточки. Желательно предварительно выбрать стационарное место для станка, поскольку его следует зафиксировать на верстаке или рабочем столе.

Сам процесс сборки точильного устройства выглядит следующим образом.

  1. Установите электродвигатель на заранее выбранное место.
  2. На столе, где будет располагаться приспособление для точения металлических сверл, нанесите разметку под крепления.
  3. Электродрелью сделайте отверстия по разметке под крепежные болты.
  4. Закрепите металлическими хомутами электродвигатель на его законном месте.
  5. Зафиксируйте кожух, который будет играть роль защиты.
  6. На шкив электродвигателя установите точильный диск.
  7. Сам двигатель должен иметь удлиненный шкив, поскольку это будет удобнее при эксплуатации точильного приспособления. Не забудьте перед установкой круга на шкив надеть шайбу.
  8. Если диаметр шкива и круга не совпали, можете использовать переходную втулку. Сбоку втулки просверливается отверстие под резьбу, на которое затем монтируется вспомогательный крепежный болт.
  9. Выбирать слишком мощный двигатель не нужно. Высокие обороты только навредят вашим сверлам по металлу. Большинство умельцев адаптируют под точильный агрегат двигатель, изъятый из старых стиральных машин.
  10. После завершения сборки подключите тумблеры, соедините двигатель и всю электрику через кабель к розетке.

Вспомогательные устройства


Если вам удалось своими руками собрать достаточно полезное точильное устройство для различных сверл по металлу, дереву или пластику, советуем не останавливаться на достигнутом.

Есть несколько дополнительных элементов, оснастив которыми точильное приспособление, вы существенно расширите его функциональные возможности и повысить уровень собственного комфорта при работе над сверлами.

  • Проверочный шаблон. Чтобы определить правильные углы при заточке сверла, вам пригодится специальная таблица или же шаблон. Шаблон будет всегда под рукой. С его помощью вы определите, насколько правильно выполнены углы заточки, какова продолжительность рабочих кромок, какие углы между перемычками и рабочими кромками. Шаблоны делают из тонкого мягкого металла на основе нового сверла до его первого использования;
  • Направляющие. Своего рода небольшие приставки, изготавливаемые из металлических полосок. Их болтами крепят на корпус точильного приспособления. При работе вам потребуется положить сверло на эти направляющие, постепенно подводя затачиваемый инструмент к абразивному камню;
  • Угломеры. Самый простой вариант — взять обычный металлический транспортир, отрезать часть приспособления и закрепить на подставке. Отрезайте ту часть транспортира, где находится шкала более 30 градусов. Это обусловлено тем, что заточка сверл под меньшим углом не осуществляется.

Многозадачное приспособление


Если изготовить подобное устройство, точность и удобство заточки сверл по металлу существенно повысится. При этом собрать конструкцию довольно просто. Чтобы сделать механизм, вооружитесь следующими компонентами:

  • Роликовыми салазками;
  • Направляющими;
  • Валом;
  • Транспортиром;
  • Сверлильным патроном.
  1. Направляющую рекомендуется сделать широкой и закрепить на ней транспортир.
  2. В роли поворотной оси будет выступать болт, который вставляется в заранее выверенное отверстие.
  3. На поворотной части располагается направляющая и подвижная металлическая пластина.
  4. На поверхности пластины монтируется ось и трубка.
  5. Один конец оси служит для установки сверлильного патрона, а другой применяется под рукоятку.
  6. Упорная пластина будет перемещаться за счет резьбовой оси.
  7. Внизу пластины располагается ограничитель. Он выполняет две функции одновременно — фиксирует механизм в требуемом положении и указывает нужный угол.

Процесс работы устройства выглядит так:

  • Режущее сверло устанавливается в патроне;
  • Пластина фиксируется в требуемом положении для создания угла заточки;
  • Устройство вращается по продольной оси ручкой;
  • Отмечается угол;
  • Резак переворачивается на 90 градусов, после чего происходит обработка своими руками второй половины сверла по металлу.

Что понадобится для сборки

Эл/двигатель

На станке в быту затачиваются разные сверла, в том числе, и большого диаметра. К тому же первичная обработка режущих кромок инструмента и их доводка – это отдельные этапы работы. Поэтому придется менять круг и ставить тот, что есть под рукой из заранее купленных. Так как станок – оборудование долговременного использования, необходимо монтировать его на перспективу. Исходя из этого:

  • мощность двигателя: достаточно порядка 1,2 – 1,5 кВт;
  • питание: однофазное. Любой гараж или небольшая мастерская (сарай) на участке, за редким исключением, подключается к линии 1ф 220/50. Из этого нужно и исходить.

Точильный круг

Причем их должно быть несколько, с различной зернистостью. Для надежной фиксации абразива на валу движка готовятся втулки, которые зажимают его с двух сторон.

Заточное приспособление

Можно ограничиться и простейшей «полочкой», но тогда не удастся выдержать требуемый угол. Такая работа требует большого практического опыта.

Приспособление можно и приобрести, хотя в продаже оно встречается довольно редко.

Оптимальный вариант – изготовить своими руками. Например, вот такие:

Элементы схемы

  • Пускатель магнитный (с 3-мя парами контактов) для схемы 3 ф.
  • Кнопка «пуск/останов» или 2 разные – для включения и выключения станка. И обязательно третья – аварийной остановки. Ее часто совмещают с педалью, что намного удобнее и безопаснее, так как при заточке сверл руки будут заняты.
  • Провода. При указанной мощности двигателя достаточно на 1 «квадрат».

Простейшие схемы включения для трехфазных двигателей приведены на рисунках:

Приемлемую несложно найти в интернете, в зависимости от того, какой именно двигатель используется, как соединены его обмотки («звездой» или «треугольником»), к какому источнику напряжения он будет подключен (1 или 3 фазы).

Элементы защиты

  • Кожух над кругом.
  • Экран (желательно).

Есть определенные разновидности работы, при выполнении которой заточка сверл производится только на станочном оборудовании, а не вручную.

  • При сверлении на большую глубину, когда требуется незначительная подточка.
  • Если сверла – универсальные, позволяющие работать даже с материалами повышенной плотности.
  • Для проделывания «глухих» отверстий специальным инструментом.

Производить заточку сверл с помощью «болгарки» не рекомендуется по нескольким причинам. Во-первых, УШМ вряд ли удастся надежно зафиксировать. Во-вторых, точность будет неудовлетворительной. В-третьих, после окончания такой заточки правильную доводку сверла сделать довольно трудно. В-четвертых, такая методика подходит лишь для частичного восстановления работоспособности инструмента сравнительно малого диаметра (не более 5).

Изготовить станок – это еще не все. Его необходимо правильно разместить, чтобы затачивать сверла было максимально удобно. Место, высота установки – личное дело мастера. Но есть общее требование – исключить малейшую вибрацию оборудования и обеспечить его горизонтирование.

Если верстак в гараже довольно «хлипкий», придется монтировать специальный столик на металлических ножках. Для этого подойдет крупный уголок, труба или швеллер. Столешница, с учетом веса станка (в первую очередь, двигателя) должна быть прочной. Тонкое листовое железо – не вариант. Подставку под станок можно сделать и из древесины, но достаточной толщины. Его крепление также требует внимания. Оно должно быть максимально надежным, во всех предусмотренных на станине движка точках, и только на болтах.

Определяясь со схемой включения двигателя, нужно предусмотреть возможность изменения числа оборотов. Так как придется работать с различными сверлами, необходимо знать – чем тверже материал инструмента, тем ниже должна быть угловая скорость вращения абразивного круга.

Как показывает практика, не все малоопытные мастера понимают, когда сверло нуждается в заточке. Признаки, свидетельствующие, что инструмент затупился:

  • скрежет (иногда «гудение») на начальном этапе сверления;
  • быстрый нагрев металла, нередко сопровождающийся характерным запахом.

Несвоевременная заточка существенно сокращает срок службы сверла и является наиболее частой причиной его поломки.

В процессе сверления различных твердых материалов сверла постоянно тупятся. Такое обстоятельство может доставить серьезные неудобства, особенно когда наступает время выполнять работу. Использовать тупое и изношенное сверло практически невозможно. Для удобства работы необходимо восстановить размер и геометрию изделия. Чтобы заточить его правильным образом, понадобится узнать несколько особенностей и способов такого процесса. Станок для заточки сверл можно выполнить самостоятельно, если разобраться в устройстве такого прибора.

Приспособление для заточки свёрл своими руками: инструкция по изготовлению

Как известно, промышленность выпускает отдельные сверла по металлу и по дереву, между ними существуют значительные отличия. Перед тем как изготавливать приспособления для заточки инструментов, необходимо знать, какие требования предъявляются к режущим кромкам.

Не понимая физических процессов резания, не зная параметров углов и, главное, почему для каждого материала имеется свой угол заточки сверла, невозможно сделать приспособление. В связи с этим считаем важным для всех мастеров краткую техническую информацию о сверлах.

Сверла

Важно. Сразу предупреждаем, что универсального приспособления для заточки всех видов сверл в природе не существует. Такой агрегат не могут сделать даже на самых современных промышленных предприятиях, не говоря уже о кустарных условиях.

Мы дадим инструкцию изготовления приспособления лишь для наиболее используемых и простых с технической точки зрения режущих инструментов.

Приспособление для заточки свёрл

Вне зависимости от конкретного назначения и вида все сверла по дереву имеют острый наконечник, он удерживает центр при начале сверления. Металлические такого наконечника не имеют, оно просто бы не выдержало значительных усилий. Центровка отверстия достигается за счет кернения поверхности.

Содержание статьи

Сверла по дереву

Для изготовления сверл применяются низкокачественные дешевые стали, режущие кромки рассчитываются на небольшие усилия. В зависимости от назначения различаются несколько видов инструментов.

Как видно из таблиц, есть большое разнообразие сверл по дереву, некоторые могут стоить больших денег. Но самостоятельно заточить их невозможно, не позволяют особенности конструктивных решений.

Сверла по металлу

Их часто используют и по дереву, эти инструменты можно считать универсального использования. Сверла по металлу изготавливаются из очень качественных и очень дорогих высоколегированных сталей. Периодическая заточка в разы увеличивает сроки эксплуатации режущих инструментов, улучшает процесс высверливания и повышает качество поверхности и геометрии отверстий.

Сверло по металлу

Профессионалы настоятельно рекомендуют покупать только качественные режущие инструменты торговых марок RUKO, BOSCH, HAISSER.

Набор сверл по металлу

Почему отечественные намного хуже по качеству, ведь еще лет сорок тому назад наша инструментальная промышленность занимала ведущие мировые позиции? За несколько десятилетий мы безнадежно отстали от мировых производителей, у нас нет ни научного потенциала для разработки новых сплавов и технологий обработки металлов, нет среднего машиностроения для производства самого современного оборудования, не вкладываются финансовые средства в научные разработки.

Дорогие сверла по металлу имеют очень сложную и точную крестовую заточку, дополнительно обрабатываются по методу сеточной заточки. Поверхности покрываются специальными очень дорогими металлами и сложными сплавами для минимизации сил трения, лучшего отвода стружки, уменьшения нагрева. Каждая режущая кромка контролируется минимум по двум углам.

Сверла по металлу Haisser

Самодельные приспособления для заточки сверл никогда не смогут заточить сложные режущие поверхности, они не в состоянии полностью восстановить первоначальные технические свойства инструментов. Лучшее, на что можно надеяться – несколько улучшится процесс резания в сравнении с полностью тупым сверлом. Но он всегда будет намного хуже, чем у нового инструмента с заводскими заточками.

Инструкция по изготовлению приспособления для сверл большого диаметра

На таком приспособлении можно заточить ржущие кромки сверл диаметром более 5 мм. Мастер должен быть профессиональным сварщиком и иметь практические навыки выполнения слесарных работ по металлу.

Приспособление позволяет устранять проблемы, возникающие при ручной заточке.

  1. Заточка вручную требует довольно много времени. Чем больше заточка – тем выше вероятность перегрева режущей кромки. Это очень негативно сказывается на прочности, при высокой температуре происходит изменение кристаллизации стали, обратный процесс можно сделать только в производственных условиях. Появляется замкнутый круг: мягкие кромки быстро тупятся, их надо часто точить, ручная заточка становится причиной перегрева.

    Сверло перекалено

    Так выглядит перегретое сверло

  2. Быстро уменьшается длина сверла. Если заводское приспособление снимет доли миллиметра в зависимости от сложности повреждений, приспособление не более миллиметра, то при ручной заточке длина сверла за один раз может уменьшаться сразу на несколько миллиметров. Сроки пользования сокращаются, не все отверстия таким сверлом уже можно сделать.

    Заточка сверла своими руками приводит к быстрому уменьшению рабочей длины

  3. Режущие кромки расположены не по центру сверла.

    Режущие кромки расположены не по центру сверла

    Как следствие, отверстие неровное, сверло может сломаться. Выход – опять точить и пытаться выровнять центр. Если получится с первого раза, то сверло станет короче примерно на миллиметр, если нет, то последствия еще более печальные.

    Слом сверла

    Как вытащить застрявшее сверло из дрели

Существует два выхода из такого положения – покупать заводское оборудование или пытаться изготовить его самостоятельно. Конечно, для большой мастерской лучше покупать станок, вложенные средства быстро окупятся и начнут приносить прибыль за счет реализации готовой продукции. Обыкновенному мастеру приобретать заводское оборудование нет экономического резона, вложенные деньги начнут приносить прибыль в очень отдаленной перспективе. Намного лучше сделать элементарное приспособление со всеми его реальными недостатками, но почти бесплатно. Цена работы только потерянное время.

Порядок изготовления

Шаг 1. Подготовьте материалы. Вам понадобится кусочек листовой стали толщиной 3–4 мм, два отрезка трубы, один диаметром 3/4″ , второй 1″. Угольник с шириной полки 32 мм и 25 мм, болтики М10 гайки к ним.

Подготовленные материалы

Шаг 2. Отрежьте уголок 32 мм длиной 120 мм. Болгаркой уберите посередине металлический отлив, он формируется во время горячего проката металла.

На внутреннем сгибе болгаркой спилен отлив

Добейтесь такого положения, чтобы уголок 25 мм входил внутрь уголка 32 мм. Он не должен шататься, соприкасаться могут лишь боковые стенки, угловые грани пусть имеют зазор. За счет этого два уголка будут плавно и без шатаний скользить, что очень важно для самодельного приспособления.

Плотное соприкосновение уголков

Шаг 3. От уголка 25 мм отрежьте кусочек длиной 180 мм. Заготовки для скользящих направляющих готовы, они во время заточки подают сверло к камню точила.

Шаг 4. Приступайте к изготовлению фиксатора сверла. Оно делается из двух трубок. Одна длинная диаметром 3/4″, на ней устанавливаются направляющие и основание. Второй отрезок трубы Ø 1″ переделается под муфту фиксации положения отдельных элементов приспособления в выбранном положении. Длина тонкой трубы примерно 50 мм, короткой примерно 30 мм. Размены произвольные, они никакого влияния на работоспособность приспособления не оказывают.

Один отрезок трубы должен плотно входить в другой

Распил длинного отрезка трубы

Шаг 5. На торце короткого отрезка болгаркой надо вырезать нишу под уклоном 7–12°, к ней в дальнейшем будет привариваться уголок 32 мм. Это стандартный параметр положения плоскости режущей кромки сверла. Работайте очень внимательно, для сверла по металлу каждый параметр имеет важное значение. От вышеуказанного завысит глубина резания. Конечно, на нее влияет не только угол, но и скорость вращения сверла и величина подачи патрона.

Вырезана ниша под уголок

Угол между двумя режущими плоскостями сверла должен быть ≈ 110°. Каждый материал имеет незначительные отличия, но большинство мастеров в быту пользуется одними сверлами и для алюминия, и для стали, и для пластика, и для дерева. На производстве это имеет значение, там большие нагрузки на сверла.

Угол между двумя режущими плоскостями сверла

Приварите к трубе уголок, следите, чтобы его не повело. Вначале делайте прихватки, а только после их остывания накладывайте основной сварочный шов.

Приварен уголок

Шаг 6. Короткую трубку дюймового диаметра разрежьте вдоль оси, сделайте зазор шириной примерно 5 мм. Мы выше уже упоминали, что она будет зажимать длинную трубку, находящуюся внутри и фиксировать в заданном положении.

Приступайте к изготовлению металлического хомута. Делается он в несколько этапов.

  1. Одну гайку приварите у кромки разреза. Чтобы металл не повредил резьбу, вкрутите болт и на него накрутите хотя бы еще одну гайку. Лучше закрыть всю резьбу.

    Приварена гайка

  2. Подготовьте небольшую упорную пластинку и высверлите в ней отверстие под болт. Диаметр отверстия должен быть примерно на миллиметр больше диаметра болта.  К пластинке приварите вторую гайку. Во время работы в обеих гайках должен быть вкрученным болт, в противном случае очень трудно выдержать соосность. Приварите к трубке пластинку.

    Приварена пластинка и вторая гайка

Шаг 7. Изготовьте площадку под приспособление. Делается она из листового железа, размеры примерно 65×100 мм. Как мы уже упоминали, точные параметры не даются, они никакого значения не имеют. Площадка должна быть такой, чтобы приспособление без проблем размещалось у точила – это единственное требование.

Приварена пластина-основание

Шаг 8. Примерно выставьте положение трубок на своем наждаке, сверло должно легко достать до точильного круга. Приварите хомут к площадке.

Важно. В связи с тем, что окружность трубы должна двигаться во время сжимания, небольшой по длине шов нужно накладывать только с противоположной вырезу стороны.

Проверьте функциональность механизма. Немного затяните болтик, угольник должен застопориться. Все в норме – продолжайте изготовление приспособления для заточки сверл.

Проверка функциональности

Проверка положения сверла

Шаг 9. Подготовьте направляющую, к ней фиксируется сверло во время заточки. Направляющая – угольник 25 мм. Вначале следует установить зажимное устройство для сверла. Отрежьте от угольника кусочек длиной примерно 20 мм, просверлите в нем отверстие и приварите гайку.

Гайка и болтик

Не забывайте, что во время приваривания гайки резьба должна защищаться вкрученным болтом. Приварите элемент к угольнику. Теперь наше устройство уже приобретает нормальный вид, сверло может фиксироваться в нужном положении и двигаться по прямой линии под выставленным углом по направлению к камню наждачного станка.

Готовое приспособление для фиксации сверла

Приспособление приварено к основной направляющей

Но для того чтобы плоскости режущих кромок располагались точно по центру сверла, надо сделать ограничитель хода. Его задача – контролировать длину спиливания с каждой стороны сверла. Еще один плюс такого устройства – уменьшается величина разового стачивания во время точения, что оказывает положительное влияние на длительность пользования инструментом. Ограничитель изготавливается в несколько этапов.

Снизу приварен ограничитель хода

  1. Сзади приварите гайку, в нее будет вкручиваться болт. Он устанавливает максимальную длину сверла.
  2. Сбоку уголка приварите еще одну гайку, вкрутите в нее болт. Именно он ограничивает длину спиливания сверла.

Как выглядит приспособление для заточки сверл

Как пользоваться приспособлением

  1. Струбцинами зафиксируйте приспособление на столе с наждаком. Контролируйте расстояние, оно должно позволять точить сверла.
  2. Отпустите зажимной хомут, установите сверло, найдите угол заточки. Выдумывать ничего не надо, медленно вращайте приспособлением до тех пор, пока плоскость сверла не будет плотно прилегать к камню.
  3. Затяните задний болт и закрутите контргайку.
  4. На боковом приспособлении выставьте зазор примерно миллиметр, затяните сверло.

Заточка сверла

Заточенное сверло

Инструмент правильно установлен, можно начинать точить. После того как одна кромка готова, освободите зажим. Поверните сверло на 180° и повторите все операции в указанной последовательности. Не трогайте только ограничительный болт, он должен позволять снимать такую же длину сверла, как и при первом заходе.

Проверка степени заточки

Ровное отверстие — показатель хорошего качества заточки сверла

Видео — Приспособление для заточки сверла на болгарке

За счет приспособления для заточки сверл можно существенно улучшить качество отверстий, исключить появление овала или больших шероховатостей. Кроме того, острыми сверлами легче работать, в разы увеличивается срок их эксплуатации. Такими сверлами без проблем делаются отверстия в довольно тонких заготовках. Все сверла перед изготовлением стола для фрезера также предварительно затачивались на самодельном оборудовании. А как изготавливался стол можно прочитать на страницах нашего сайта.

Лучшая точилка для сверл для обслуживания инструментов

Фото: amazon.com

Сверла недешевы, но они, кажется, быстро затупляются. Независимо от того, сверляете ли вы плотную древесину твердых пород или закаленную сталь, некоторые сверла, кажется, теряют остроту в течение нескольких минут после выхода из упаковки.

Вместо того, чтобы выбрасывать тупые сверла в мусор, вы можете восстановить их режущую кромку с помощью лучшей точилки для сверл. Эти инструменты могут помочь надеть острие на старое сверло, заточив его под идеальным углом.В результате получается быстросверлящее сверло с чистой режущей кромкой, которое работает также, если не лучше, чем новое.

Выбираете ли вы настольную электрическую точилку или шлифовальную насадку, найдется решение для ваших затупившихся сверл. Ваши сверла прослужат намного дольше, если из этого руководства вы выберете лучшую точилку для сверл, соответствующую вашим потребностям.

  1. ЛУЧШИЙ В ЦЕЛОМ: Drill Doctor 750X Точилка для сверл
  2. RUNNER UP: Drill Doctor DD500X Точилка для сверл
  3. ЛУЧШАЯ ЧАСТЬ ДЛЯ БУКА: Drill Doctor DD350X Заточка для сверл
  4. BEST ADDCH -ON: Tormek DBS-22 Точилка для сверл
  5. САМАЯ УНИВЕРСАЛЬНАЯ: Work Sharp Knife & Tool Sharpener, Ken Onion Edition
  6. ТАКЖЕ УЧИТЫВАЙТЕ: General Tools 825 Шлифовальная насадка для сверл

Фото: amazon.com

Что следует учитывать при покупке лучшей точилки для сверл

Давайте перейдем к сути: есть некоторые вещи, которые вам нужно знать, прежде чем покупать лучшую заточку для сверл. Не все модели имеют одинаковые возможности или способы использования, поэтому вы должны быть уверены, что тот, который вы выберете, выполнит свою работу. Вот некоторые факторы, которые стоит учесть.

Размер

Приобретение станка для заточки сверл, способного работать со всеми типами сверл, которые вы обычно используете, должно быть приоритетом.В то время как почти все точилки подходят для работы с мелкими и средними долотами, только некоторые модели могут справиться с большими заточками. Биты диаметром более 1/2 дюйма стоят дорого, поэтому убедитесь, что ваша точилка справится с ними.

Вам также следует поискать точилку, которая сможет справиться с вашими меньшими битами. Хотя эти биты редко бывают дорогими (в зависимости от материала), они быстро тупятся и сразу теряют свои характеристики. Вместо этого, имея под рукой одну из лучших точилок для сверл, вы сможете нарезать острие сверла размером всего 3/32 дюйма.

Материал

Очень важно найти устройство для заточки сверл, подходящее для ваших сверл. Для большинства домовладельцев стандартная точилка для сверл подойдет для большинства сверл в вашей мастерской. Эти биты обычно состоят из стали или кобальта, и стандартные шлифовальные круги их легко затачивают.

Если вы приобретете высококлассные твердосплавные сверла, стандартный шлифовальный круг не подойдет. Карбид чрезвычайно твердый, и для его правильной заточки требуется алмазный круг.Если у вас под рукой есть твердосплавные биты, поищите точилку с алмазными кругами. Или купите приспособление для настольной шлифовальной машины, которое можно установить с алмазным шлифовальным кругом.

Универсальность

В различных типах сверл используются режущие кромки с разным углом на остриях. Биты, предназначенные для дерева, имеют агрессивные режущие кромки, что позволяет им быстро проходить сквозь материал. Биты по металлу имеют более пологие углы, что позволяет им снимать более мелкие биты за один раз без перегрева и сколов.

Хотя вы можете затачивать каждое сверло до одного постоянного угла, некоторые типы сверл лучше всего работают под определенными углами. Лучше иметь точилку, которую можно подогнать под сверло. Стандартные углы составляют от 118 до 135 градусов, поэтому ищите точилку, которая позволяет переключаться между ними для большей универсальности.

Источник питания

Существует два популярных источника питания для заточки сверл; подключаемый электрический и с питанием от дрели (который может быть электрическим или аккумуляторным).

Сменные электрические точилки поставляются в виде настольных точилок и адаптеров для настольных шлифовальных машин. Лучшие настольные точилки бывают быстрыми и точными, не оставляя места для ошибки. Насадки для шлифовальных машин могут смещаться по отношению к вашей кофемолке, поэтому очень важно проверить точность перед началом работы. Комбинированный квадрат, скорее всего, поможет. Как только вы их проверите, насадки для шлифовальных машин также будут быстрыми и точными.

Точилки с приводом от дрели отлично подходят в крайнем случае, или если вы находитесь на стройплощадке и вам нужно немного заточить.Просто вставьте шпиндель шлифовального камня в сверло и вставьте сверло в соответствующую канавку, и вы сразу же вернетесь к резанию. Здесь есть место для ошибок, поскольку они не очень точны, но они отлично справляются со своей задачей, если вы в затруднительном положении.

Советы по покупке и использованию лучшего точилки для сверл

Сверла недешевы, но и точилки тоже не являются дешевыми. Если вам не нужно постоянно обрабатывать биты, может быть полезно приобрести недорогую точилку с приводом от сверла, чтобы придать резкость вашим сверлам.Вы обнаружите, что они делают приличную работу, и если вы не сверляете прецизионные отверстия, они получат полезную кромку.

Если у вас уже есть настольный шлифовальный станок, навесное оборудование может быть лучшим вариантом. Они намного дешевле настольных моделей, и вы можете получить те же углы наклона. На их настройку уходит немного больше времени, но вы не пожертвуете никаким качеством.

Если важна простота эксплуатации, вам следует подумать о покупке настольной электрической модели. Это самая надежная из всех конструкций заточки сверл, и они позволят вам в кратчайшие сроки надеть острую кромку на сверло.

  • Выберите точилку с приводом от дрели, если вы не собираетесь часто затачивать биты.
  • Настольная шлифовальная машина - отличный вариант, если у вас уже есть шлифовальная машина.
  • Настольная модель является наиболее надежной, поэтому выберите одну из них, если важна простота использования.

Наши фавориты

Многие покупают один из этих инструментов. Теперь, когда вы знаете, что искать в лучшей заточке для сверл, стоит подумать о станках из списка ниже.Они просты в использовании, точны и помогут вам не выбрасывать дорогостоящие сверла.

Фото: amazon.com

Если вы ищете настольную электрическую точилку для сверл, которая позволяет максимально эффективно использовать старые сверла, стоит обратить внимание на Drill Doctor 750X. Вы можете настроить 750X на любой угол от 115 до 140 градусов, что означает, что эта точилка может работать практически под любым углом. Это также создаст кромку на конце сверла, называемую «расщепленной» коронкой, которая создает острую точку для сверления точных отверстий.Drill Doctor 750X будет затачивать сверла размером от 3/32 дюйма до 3/4 дюйма, что делает его универсальным для любого сверла, которое может использовать домашний мастер. Он также поставляется с алмазным кругом, поэтому шлифование свежих кромок на твердосплавных битах не является проблемой.

Фото: amazon.com

Если вы ищете надежную заточку для сверл, обратите внимание на DD500X от Drill Doctor. Эта точилка для сверл имеет два предустановленных угла: 118 и 135 градусов. Эти предустановки позволяют выбрать правильный угол для сверла, не беспокоясь о том, отклонитесь ли вы на градус или два.Он поставляется с алмазным шлифовальным кругом, позволяющим легко обрабатывать биты из быстрорежущей стали, кобальта или карбида. Он также может «расколоть» конец сверла, создавая более точно просверленное отверстие. Он может затачивать сверла от 3/32 дюйма до 1/2 дюйма для работы с большинством сверл в стандартном наборе.

Фото: amazon.com

Заточка сверл - это экономия денег, и Drill Doctor DD350X будет делать это снова и снова. Эта недорогая точилка для сверл позволяет вам заточить старые затупившиеся сверла под углом 118 градусов.С ним можно работать со сверлами любого размера от 3/32 дюйма до 1/2 дюйма, и он поставляется с двумя алмазными кругами, которые помогут вам максимально эффективно использовать точилку. Поскольку он не создает точек разделения, Drill Doctor сделал его более компактным, чтобы он мог стоять на полке, не мешая вам. Нет никакой регулировки угла, что делает этот инструмент отличным инструментом, если вы ищете простую и удобную точилку для сверл.

Фото: amazon.com

Если вы покупаете настольную шлифовальную машину, которая поможет превратить ваши дорогие сверла из тупых в невероятно острые, стоит проверить Tormek DBS-22.Эта точилка для сверл позволяет регулировать угол от 90 до 150 градусов и имеет регулируемый угол разделения. В результате получилось сверло, изготовленное по индивидуальному заказу, которое отличается невероятной точностью и скоростью резания. Он может обрабатывать сверла размером от 1/8 дюйма до 7/8 дюйма, обеспечивая отличный диапазон для работы. Вы можете использовать этот зажим с любым типом сверла, но вы должны быть уверены, что используете алмазный шлифовальный круг для твердосплавных бит.

Фото: amazon.com

Нож и точилка для инструментов Work Sharp могут выручить вас в крайнем случае.Несмотря на то, что эта модель не является точилкой для сверл, она может быстро заточить сверло и быстро вернуть вас к работе. Он оснащен лентой с зернистостью 6000, которая вращается со скоростью до 2800 об / мин, что позволяет вам надеть исправную кромку на сверло из быстрорежущей стали или кобальта. Возможно, вам не удастся воспроизвести точный угол вручную, но вы подойдете достаточно близко, чтобы эффективно сверлить более крупными сверлами. Он также справится со всеми вашими потребностями в заточке ножей и ножниц, а также с долотами и другими режущими инструментами, хотя твердосплавные биты, вероятно, слишком много для этого инструмента.

Фото: amazon.com

Если у вас уже есть настольный шлифовальный станок, насадка для заточки сверл General Tools 825 - это доступный способ избавиться от кучи затупившихся сверл. Это приспособление прикручивается болтами к вашей столешнице и использует сторону вашего шлифовального круга для создания острых краев на старых сверлах. Он работает с долотами от 1/8 дюйма до 3/4 дюйма и регулируется для многих различных углов сверления. Он имеет несколько регулировок, одна из которых регулирует высоту сверла. Эта регулировка позволяет медленно подбираться к идеальному углу для максимальной точности.Чтобы создать идеально отцентрованную точку, просто переворачивайте биту между каждым проходом.

Преимущества владения устройством для заточки сверл

Если вы постоянно работаете в мастерской или на стройплощадке, наличие собственной точилки для сверл может сэкономить вам немало денег. Вместо того, чтобы выбрасывать старые биты, вы можете отшлифовать новую кромку на месте или отложить их в сторону и потратить час на шлифовку всего набора, пока они не станут как новые.

Острые сверла сверлят быстрее и точнее.Когда наконечник сверла затупится, он не будет вонзаться именно там, где вам нужно, а также будет просверливать кривые или удлиненные отверстия. Острое сверло будет сверлить прямо вниз и создавать идеально круглое отверстие практически в любом материале. Наличие собственной точилки для сверл позволит вам поддерживать сверла в отличном состоянии.

Точилки для сверл могут сделать использование сверл более безопасным. Если вы бурите тупым сверлом, вам придется приложить больше усилий, чтобы добиться прогресса. Меньшее сверло может легко сломаться под давлением, из-за чего кусочки сверла иногда разлетаются.Хотя вы всегда должны носить защитные очки, летающие кусочки металла никогда не являются безопасными. Точилка гарантирует, что вам не нужно прикладывать много энергии к биту.

  • Собственная точилка для сверл сэкономит вам деньги на приобретение новых бит.
  • Заточка бит делает их более точными.
  • Сохранение остроты бит делает их более безопасными.

Часто задаваемые вопросы о станках для заточки сверл

Если вы хотите, чтобы вы знали о заточных станках для сверл давным-давно, вы не одиноки.Многие потратили деньги на новые биты, когда старые стали тусклыми. Теперь, когда вы немного знаете о лучших точилках для сверл, у вас могут возникнуть еще несколько вопросов. Ниже приведены наиболее часто задаваемые вопросы и ответы о заточных станках для сверл. Если вы не нашли здесь ответа, обратитесь к производителю точилки.

В. Стоит ли затачивать сверла?

Все биты стоит заточить, если у вас уже есть точилка. Однако не стоит покупать точилку, чтобы заострить стальное сверло диаметром 1/8 дюйма.

В. Как использовать точилку для сверл?

Каждая точилка отличается, но вы или приспособление держите сверло под определенным углом по отношению к шлифовальному кругу. Шлифовальный круг удаляет металл с кончика сверла до тех пор, пока его край не станет острым.

В. Какой угол под прямым углом для заточки сверл?

Два наиболее распространенных угла - 118 градусов и 135 градусов, хотя есть биты, которые используют другие углы.

В. Можно ли точить титановые сверла?

Можно, но они уже никогда не будут так эффективны.Титановые биты имеют покрытие, которое шлифовальный круг удаляет при заточке. Это не значит, что биты никуда не годятся; у них просто не будет твердого покрытия, которое делает их такими полезными.

10 лучших точилок для сверл (отзывы 2021)

Подумайте обо всех наказаниях, которые ваши сверла получают в течение их срока службы. Стоит ли удивляться, что они тупые и нуждаются в заточке? Точилки для сверл - вот ответ.

Лучшие устройства для заточки сверл могут оживить ваши тупые сверла и заставить их резать как новые.

Мы рассмотрим 10 станков для заточки сверл, чтобы выбрать лучшую и объяснить достоинства каждой из них.


Модель

Сравните лучшие

Характеристики

Лучшая точилка для сверл для дома

Work Sharp Knife & Tool Sharpener

  • Универсальный инструмент
  • 3 степени абразивности
  • 12-вольтовый вариант

Лучшее приспособление для заточки сверл

Заточное приспособление Tormek DBS-22

  • Высокоточное
  • Длительный срок службы
  • Универсальная заточка

Лучшая профессиональная точилка для сверл

Drill Doctor 750X Точилка для сверл

  • Простота использования
  • Заточка 0.094-0,75 в битах
  • Соотношение цена / качество

Лучшая автоматическая точилка для сверл

Drill Doctor 500X

  • Простота использования
  • Доступная цена
  • Отлично подходит для начинающих

Лучшая точилка для сверл премиум-класса

Tormek T-8 Precision с водяным охлаждением

  • Микрорегулируемая
  • С водяным охлаждением
  • Магнитный скребок

Лучшая заточка для сверл

Drill Doctor DD350X

  • Простота в эксплуатации
  • Достигает угла при вершине 118 °
  • Включает DVD с инструкциями

Лучший инструмент для заточки сверл

Woodstock D4144 Точилка для сверл

  • Может воспроизводить углы
  • Простая конструкция
  • 5 углов на выбор

Лучшая универсальная точилка для сверл

Универсальная настольная точилка Sealey

  • Практичная
  • Стабильная основа
  • Универсальный инструмент для заточки

Лучшая промышленная точилка для сверл

Точилка для сверл Darex V390

  • Высокопрочная
  • Трехступенчатая заточка
  • Боразоновое колесо

Лучшая бюджетная точилка для сверл

CZS Портативная точилка для сверл

  • Недорогая цена
  • Идеально для новичков
  • Портативный инструмент

Нужна ли мне точилка для сверл?

Эффективность сверла зависит от эффективности сверла, поэтому, если вы хотите получить максимальную отдачу от инструмента, держите сверла острыми.Если вы часто просверливаете жесткий материал, вам необходимо поддерживать сверла в идеальном состоянии.

Есть также финансовые последствия для заточки, в отличие от покупки новых сверл каждый раз. Сверла могут быть дорогими, особенно если вы настаиваете на использовании лучших брендов, поэтому со временем общая стоимость замены затупившейся коронки может оказаться высокой.

Заточить старую коронку и вернуть ее к жизни намного дешевле, и мы думаем, что это приносит больше удовлетворения. Наличие острого сверла также влияет на качество вашей работы, потому что использование некачественного инструмента означает риск получения некачественного результата.

Преимущества использования точилки для сверл намного перевешивают выполнение этой задачи вручную. Во-первых, есть элемент скорости. Точилки для сверл работают быстрее. Еще есть фактор удобства. Зачем тратить больше времени на достижение меньшего результата, когда точилка для сверл всегда обеспечивает совершенство.

Как работают точилки для сверл?

По сути, точилка для сверл - это портативный шлифовальный станок, заключенный в устройство, которое позволяет вам устанавливать углы и количество материала, который вы хотите удалить.Это простой способ избавиться от всех догадок и позволить новичкам каждый раз добиваться идеальных результатов.

На примере самой популярной марки Drill Doctor очень прост в использовании. Сверло вставляется в приспособление, которое затем вставляется в устройство для заточки сверл. Затем приспособление и точилка выравниваются, выравнивая белые маркеры.

Это говорит о том, что сверло зафиксировано в правильном положении и совмещено с установочными маркерами. Затем вам нужно выбрать количество материала для удаления и установить угол.Включите машину и дайте ей поработать 15 секунд. Остановитесь, переверните биту и повторите процедуру.

В конце этого процесса у вас будет острое и высокоэффективное сверло.

Какой угол лучше всего затачивать сверло?

Наилучший угол для заточки сверла составляет от 55 до 60 градусов. Это угол режущей кромки долота по отношению к режущей кромке. Это гарантирует получение чистых прямых отверстий.

На что обращать внимание при заточке сверл

Размер

Убедитесь, что размер точилки соответствует доступному пространству.Последнее, что вам понадобится, - это большая точилка, занимающая все место на рабочем столе в вашей мастерской, когда это пространство можно было бы лучше использовать.

Кроме того, размер точилки определяет вес, и никто не захочет таскать с собой негабаритную и тяжелую точилку для сверл.

Также проверьте, какого размера сверла подходят для точилки. Drill Doctor 350X имеет меньший размерный ряд по сравнению с 750X.

Материал

Поищите точилку для сверл, в состав которой входит литой алюминий или карбид кремния.Эти два элемента невероятно прочные и помогают продлить срок службы точилки. Если у вас есть точилка со шлифовальным кругом из боразона, то даже лучше. Боразон - одно из самых твердых веществ из существующих.

Источник питания

Точилки бывают ручные или электрические. Разновидности плагинов гораздо более распространены, но вы ограничены работой рядом с розеткой. Это идеально, если вы работаете в специально отведенном месте с электрическими розетками, но если вы работаете в месте, где у вас нет такой роскоши, выберите ручную точилку.

Какой бы вы ни выбрали, нет правильного или неправильного ответа, только ваше мнение, и это все, что имеет значение.

Универсальность

Зачем довольствоваться только острыми сверлами? Почему бы не приобрести инструмент, который точит и другие инструменты? Ножи, ножницы, ножницы - все это требует постоянного ухода, чтобы они оставались острыми. Приобретая многофункциональную точилку, вы получаете соотношение цены и качества.

Также следует учитывать типы сверл, которые затачивает устройство. Вам следует стремиться к тому, чтобы шлифовать сверла из кобальта, быстрорежущей стали и титана.


Лучшие точилки для сверл 2021 года

Точилки для сверл различаются по цене, и трудно понять, что вы получаете за свои деньги. Мы рассмотрим 10 лучших, чтобы помочь вам определиться.

1. Точилка для ножей и инструментов Work Sharp

Лучшая точилка для домашних сверл

Это универсальный инструмент для заточки. Он затачивает режущие инструменты, например сверла, а также ножи, ножницы и садовые ножницы. Поставляется с 3-мя абразивными лентами различной степени грубости.Он имеет грубую ленту с зернистостью 80, среднюю зернистость 220 и мелкую зернистость 6000 для гладкой отделки.

Так как это ленточная шлифовальная машина, вы можете затачивать сверла под любым углом. Он также имеет руководство по точной заточке для получения повторяемых результатов каждый раз. Он также может работать от инвертора 12 В для управления им от вашего дома на колесах или грузовика.

Почему мы это любим
Универсальность

Это универсальный инструмент, который предлагает домовладельцу множество возможностей для заточки.Он не только работает со сверлами, но и позволяет точить ножи, ножницы и многие другие предметы.

3 степени абразивности

Самая крупная фракция удаляет большую часть материала сверла, а средняя и мелкая фракции помогают отполировать сверло до профессионального уровня.

Опция 12 В

Если вы любите брать мастерскую с собой в дорогу, этот инструмент идеально подойдет. Он работает от инвертора 12 В, что позволяет работать от автофургона или грузовика.

Помните
Требуется навык

Заточка сверл со всеми точильными и ленточными шлифовальными станками требует определенных навыков и знаний для получения наилучших результатов.

Универсальная точилка

Это обычная точилка, а не специализированная точилка для сверл. По этой причине мы выбрали ее лучшей домашней точилкой.


2. Заточный приспособление Tormek DBS-22

Лучшее приспособление для заточки сверл

Если вы тратите много денег на заточку сверл, вы хотите, чтобы она была точной и точной.В этом кондукторе Tormek используется 4-х гранная заточка для увеличения срока службы сверла. Эта симметричная заточка позволяет сверлу самоцентрироваться и устраняет необходимость в направляющих отверстиях или пробойниках.

Обостряет все углы при вершине от 90 до 150 градусов, а оптимальный угол зазора можно регулировать от 7, 9, 11 и 14 градусов.

Почему мы это любим
точность

Это приспособление устраняет все элементы предположений и снова и снова дает точные результаты.

Долговечность

Tormek утверждает, что после заточки сверла с помощью приспособления срок его службы увеличивается до 4 раз по сравнению со стандартными новыми сверлами.

Универсальная заточка

Этот кондуктор подходит для сверл диаметром от 0,125 дюйма до 0,875 дюйма, а угол заточки можно установить на 7, 9, 11 и 14 градусов.

Помните
Цена

Это не дешевая приманка. Это стоит больше, чем некоторые из представленных устройств для заточки сверл, и это всего лишь приспособление, а не сама точилка.

Требуется навык

Некоторые могут не считать необходимость приобретения знаний и навыков чем-то плохим, но весь смысл точилки для сверл состоит в том, что она делает все за вас и практически не требует специальных знаний.


3. Drill Doctor 750X Точилка для сверл

Лучшая профессиональная точилка для сверл

Drill Doctor - самая популярная точилка для сверл на милю. Эта точилка делает ее почти защищенной от идиотов, когда дело доходит до отличных результатов. Он затачивает многие типы сверл, от кобальтовых и каменных до быстрорежущих сталей.

Что отличает это устройство от других, так это простота использования, и при этом вы все равно можете настраивать угол наклона точки от 115 до 140 градусов. Он обрабатывает сверла от 0,094 дюйма до 0,75 дюйма, и вы можете установить количество материала, которое вы хотите удалить.

Почему мы это любим
Простота использования

Эта точилка настолько проста в использовании. Следуйте инструкциям, и вы получите острые сверла в кратчайшие сроки.

Универсальный

Эта точилка вмещает невероятное количество сверл.Он работает с самыми разными материалами, а его размеры варьируются от 0,094 дюйма до 0,75 дюйма.

Отличная цена

Для такого простого в использовании инструмента цена этого устройства делает его отличным соотношением цены и качества. Это почти половина стоимости джиг-приманки Tormek.

Помните
Проблемы с качеством сборки

Некоторые люди сообщают, что качество точилки дешевле. Кроме того, похоже, что в устройстве много прогибов, что указывает на использование менее дорогих материалов.

Хорошо, но не отлично

Мы имеем в виду, что в отличие от настольного точильного станка и аккуратности и внимательности к отделке, это дает острое лезвие, но ему не хватает изящества и осторожности, которые дает ручная заточка.


4. Drill Doctor 500X

Лучшая автоматическая точилка для сверл

Drill Doctor широко представлен в этом обзоре, потому что они делают самые удобные в использовании точилки. Это модель 500X, что означает, что у нее меньший размер и диапазон углов, но она по-прежнему должна удовлетворять большинству ваших потребностей в заточке долота.

Размер битов, которые он может принять, колеблется от 0,094 дюйма до 0,50 дюйма, а угол уставки составляет от 118 до 135 градусов. Еще одна замечательная особенность Drill Doctors заключается в том, что они режут наконечники с разделительной головкой, которые меньше перемещаются и ускоряют процесс сверления.

Почему мы это любим
Простота использования

Вставьте биту в приспособление, прикрепите приспособление к точилке и установите количество материала, которое вы хотите сбрить. Затем установите его на 15 секунд и повторите процесс с другой стороны долота.Это так просто!

Доступный

Вам не нужно брать вторую закладную на эту точилку, что делает ее отличным дополнением к любой мастерской для любителей DIY.

Отлично подходит для начинающих

Если вы только начинаете свое путешествие по дому, эта точилка станет отличным вариантом для покупки благодаря ее простоте. Вам не нужны годы опыта, чтобы использовать этот инструмент и получить отличные результаты.

Помните
Черновая обработка

Хотя предполагается, что это шлифовальный станок с зернистостью 180, он оставляет шероховатую поверхность на поверхности сверла.

Отсутствие утонченности

Он сделает ваши сверла острыми, но не ожидайте тех же результатов, что и сверла, заточенные вручную. Разница между этим инструментом и экспертами, которые его делают, с точки зрения качества такая же, как и между фастфудом и изысканной едой.


5. Система точной заточки Tormek T-8 с водяным охлаждением

Лучшая точилка для сверл премиум-класса

Хорошо, первое, что вы заметите в этой точилке, - это то, что она дорогая. Если вы хотите приобрести этот инструмент, рассчитывайте, что вы заплатите более чем в 7 раз больше, чем стоит Drill Doctor 500X.А во-вторых, этот агрегат доступен только в Северной Америке.

Кроме того, вы получаете различные приспособления для углов и плоских кромок, решение для хонингования для получения зеркальной поверхности и два шлифовальных круга с зернистостью от 220 до 1000 для профессиональных результатов.

Почему мы это любим
Микрорегулируемый

Возможность регулировки угла и глубины пропила в градусах означает, что вы можете добиться идеальной отделки.

с водяным охлаждением

Независимо от того, насколько усердно вы работаете с Tormek, он никогда не перегреется, и ваши сверла будут иметь более острую кромку без опасности теплового повреждения.

Магнитный скребок

Магнитный скребок собирает металлические частицы во время заточки. Это дает двойное преимущество, поскольку снимает их с шлифовального круга, где может произойти повреждение, и позволяет легко содержать ванночку для воды в чистоте.

Помните
Очень дорого

Это устройство, которое лучше подходит для профессиональной установки, учитывая цену. Вряд ли он попадет в мастерскую энтузиаста DIY.

Требуется навык

В отличие от некоторых точилок, этот Tormek требует определенных знаний и навыков для эффективного использования.Это, опять же, делает его подходящим инструментом для более опытных из нас.


6. Drill Doctor DD350X

Лучшая точилка для сверл

Это самый маленький из всех Drill Doctor, и он имеет наименьший угол наклона всего 118 градусов. Он может работать со сверлами от 0,094 дюйма до 0,50 дюйма, и он прост в эксплуатации.

Вставьте сверло и поверните патрон на четное количество полуоборотов, и вы получите идеальный угол при вершине в 118 градусов.Заточка сверл по кобальту, быстрорежущей стали и камню. Это устройство может стать ответом на заточку всех тупых сверл, которые вы собирали за долгие годы.

Почему мы это любим
Простота

С нулевым обучением и за секунды вы можете получить острое сверло, которое будет работать снова и снова.

Невероятно доступный

Эта точилка такая дешевая. Он стоит в несколько раз дешевле приспособления Tormek, и вы можете купить два таких приспособления по цене Drill Doctor 750X.

DVD с инструкциями

Чтобы убедиться, что вы понимаете, как работает эта точилка, Drill Doctor даже поставляет ее в комплекте с DVD с инструкциями.

Помните
Ограниченное использование

Если у вас есть сверла с острием на 118 градусов, это идеальный инструмент. Однако это единственный угол, которого вы можете достичь, поэтому он ограничивает его использование.

Проблемы с качеством сборки

Некоторые люди сообщили, что у них были проблемы с перегоранием двигателя. Кроме того, компоненты кажутся дешевыми.


7. Woodstock D4144 Точилка для сверл

Лучший инструмент для заточки сверл

Этот инструмент работает вместе с вашим настольным шлифовальным станком. Вы устанавливаете его рядом с шлифовальной машиной, и он зажимает сверло под нужным углом.

У вас есть 5 углов на выбор, начиная с 41 градуса и заканчивая 88 градусом.

Он обрабатывает сверла от 0,125 до 0,75 дюйма, поэтому у него есть прицел для сверл практически любого размера, и самое замечательное в этом инструменте - вы можете устанавливать угол для повторной заточки снова и снова.

Почему мы это любим
Установить и забыть

После установки желаемого угла вы можете повторять его снова и снова, что означает, что вы можете затачивать сверла большими партиями.

Простой дизайн

Конструкция этого инструмента проста, а это значит, что в нем не так много вещей, которые могут выйти из строя. С таким небольшим количеством движущихся частей он должен прослужить долгие годы.

Низкая цена

Это почти победило в бюджетной категории. Это такая отличная цена! По общему признанию, это насадка, используемая вместе с болгаркой, но она действительно увеличивает вашу точность и скорость.

Помните
Требуется точильный станок

Для того, чтобы это работало, вам необходимо купить настольную шлифовальную машину, а это значит, что вы значительно увеличите затраты.

Требуется навык

Чтобы использовать это эффективно, вам нужна определенная степень навыка, тем более, что к нему не прилагается никаких инструкций.

Проблемы безопасности

Хотя инструмент безопасен в использовании, вы не можете использовать его с шлифовальной машиной, если на нем установлено защитное ограждение. Удаление защитного кожуха увеличивает риск получения травмы.


8. Настольная универсальная точилка Sealey

Лучшая универсальная точилка для сверл

Если вам нужна универсальная точилка, подходящая для сверл из быстрорежущей стали, долота, ножей с прямыми краями и других острых инструментов, это может быть лучшим выбором. Он имеет станцию ​​для сверления, станцию ​​для рубанка и долота, а также станцию ​​для ножей и ножниц.

Эту точилку Sealey сложно превзойти по универсальности. Эта модель крепится к столу для устойчивости, но вы можете использовать ее как портативную универсальную точилку в других частях дома.

По простоте использования и практичности это удобная машина.

Почему мы это любим
Практический

Эта точилка с 3 отдельными прорезями для различных инструментов очень практична в использовании. Нет никаких неудобных настроек, о которых нужно беспокоиться, и маркировка четко отображается.

Простота использования

Эта точилка настолько понятна, что новичок может с ней работать и добиться удовлетворительных результатов.

Цена трудно превзойти

Цена - одна из самых привлекательных характеристик этого продукта.В качестве универсального инструмента для заточки его довольно сложно превзойти.

Помните
Только сверла из быстрорежущей стали

Он затачивает только высокоскоростные сверла, поэтому, если вы ищете точилку для кобальтовых и титановых сверл, поищите в другом месте.

Хорошо, но не отлично

Он хорошо затачивает сверла, но не так точен, как Drill Doctor или другие, представленные в списке. Это не специализированная точилка для сверл, она предназначена для широкой аудитории.


9. Точилка для сверл Darex V390

Лучшая промышленная точилка для сверл

Если вы много используете сверла и вам нужно что-то, что может справиться с объемной заточкой, это может быть ответом. Этот Darex достаточно прочен, чтобы заточить до 2000 сверл с помощью одного абразивного круга. Это много сверл!

Он значительный по размеру и украсит рабочие места в мастерских и производственных цехах. Диапазон размеров сверл от 0,125 дюйма до 0.75 дюймов, поэтому он затачивает большинство необходимых вам размеров, а благодаря простой трехступенчатой ​​системе заточки вы получите обновленные сверла менее чем за минуту.

Почему мы это любим
Прочность

Представьте, что у вас есть возможность затачивать до 50 сверл каждую неделю. Этот Darex может поставлять столько заточенных насадок, что пользуется успехом у профессионалов.

3-ступенчатая заточка

Нет ничего проще. За 3 простых шага и менее чем за минуту вы получите сверло с острым концом, которое будет как новое.

Колесо из боразона

Боразон - одно из самых твердых из известных веществ, что является одной из причин, почему вы получаете так много заточенных сверл от этого Darex.

Помните
Дорогой

Чтобы получить эту точилку, нужно потратить немало денег. Стоимость затмевает все остальное в списке, поэтому вы, скорее всего, найдете это в промышленных условиях, а не дома.

Весит 25 фунтов

Несмотря на то, что прочное ощущение от Darex действительно вселяет уверенность в том, что это качественный предмет, его вес составляет 25 фунтов, но вы не захотите носить его с собой слишком часто.


10. Портативная точилка для сверл CZS

Лучшая бюджетная точилка для сверл

Помимо цены, именно поэтому мы выбрали эту точилку в качестве бюджетной модели, стоит отметить размер и портативность этого инструмента. Кроме того, размерный диапазон не страдает из-за цены, поскольку это устройство обрабатывает биты от 0,089 дюйма до 0,50 дюйма.

Заточка только сверл на железной основе, поэтому не подходит для сверл из кобальта или быстрорежущей стали, но по цене есть что-то уступающее.И хорошая новость в том, что вы получаете 2 точилки по выгодной цене.

Почему мы это любим
Бюджетная цена

Эта точилка настолько конкурентоспособна по цене, что нетрудно понять, что она должна быть частью вашего набора инструментов.

Идеально для новичков

Если вы новичок и хотите, чтобы точилка была простой в использовании и не сломалась бы, это идеальный инструмент.

Портативный

Это портативный инструмент, который не требует питания, поэтому его можно брать с собой куда угодно.Все, что вам нужно, это сверло для питания точильного камня.

Помните
Отсутствует точность

Этот инструмент не такой точный, как другие точилки в списке, но он никогда не был по такой цене.

Проблемы с качеством сборки

Это не самый дорогой инструмент в списке. Детали кажутся дешевыми.

Ограниченное использование

Это устройство точит только сверла на железной основе. Итак, это большая часть популярных сверл, которые нельзя затачивать.Если у вас есть биты из кобальта, титана или быстрорежущей стали, забудьте об этом.


Сравнительная таблица станков для заточки сверл


Остаться Sharp

За острые сверла нельзя ставить цену. Это ускоряет выполнение задачи, дает лучший результат и обеспечивает более безопасную работу во время бурения. Почему бы вам не понадобиться самые острые сверла, которые вы только можете получить? Никому не нужна трехколесная машина, и точно так же никому не нужно сверло, которое не сверлит.

Купите станок для заточки сверл и сэкономьте много денег и денег в долгосрочной перспективе.

Лучшая точилка для сверл (обзор) в 2021 году

Хорошие сверла стоят дорого, но со временем они все равно тупятся. Чтобы получить максимальную отдачу от хорошей биты, требуется точилка, чтобы биты могли восстановить режущую кромку. Вместо того, чтобы обрабатывать несколько бит в год, вы можете годами поддерживать работоспособность одного бита с помощью точилки для долота. Стоимость работает в пользу заточного станка довольно быстро, и, по сути, любой профессионал, который регулярно сверлит, получит много пользы и экономии от хорошей заточки сверл.

Вместо того, чтобы каждые несколько месяцев ходить в магазин за очередной подходящей коронкой, просто держите свои биты заточенными, и они никогда не замедлят вас. Вы инвестировали в качественные сверла. Имеет смысл только найти точилку того же калибра. Чтобы помочь вам найти лучшие на рынке точилки для сверл, мы составили список лучших. Давайте рассмотрим варианты и узнаем несколько полезных фактов об этих важных инструментах.

Преимущества станков для заточки сверл

  • Оптимизирует работу сверла. Когда ваши сверла максимально острые, сверление работает более эффективно. Это предотвращает износ винтов, экономит ваше время и повышает общую точность. Правильно заточенные биты предотвращают повреждение сверла, насадок и материала, с которым вы работаете.
  • Добавляет удобство. Вместо того, чтобы бегать в магазин каждый раз, когда сверло затупляется, точилка может сэкономить вам много времени. Обычно компактные точилки для сверл спрятать в гараже на случай, когда они вам понадобятся больше всего.Эти инструменты помогают избежать неудобных походов в хозяйственный магазин, поскольку вы можете продолжать использовать те же биты.
  • Экономит деньги. Так как вам не нужно спешить покупать новые вещи каждый раз, когда что-то становится скучным, это также снижает ваши общие расходы. Хотя сверла относительно недороги, их используют так часто, что цена увеличивается.
  • Требуется ограниченный источник питания. Еще одним преимуществом станков для заточки сверл является экологическое преимущество. Вместо того, чтобы способствовать увеличению количества отходов, точилка позволяет повторно использовать ваши инструменты (один из ключевых принципов утилизации).Они потребляют ограниченную мощность и работают быстро, предотвращая отходы и повышая эффективность.
  • Заточка нескольких инструментов. Во многих случаях вы можете использовать точилку для сверл более чем с одним инструментом. Часто эти приспособления работают с ножами и другими мелкими предметами. Это помогает сохранить несколько небольших бытовых приборов, делая работу менее затратной и трудоемкой в ​​целом.

Типы заточки сверл

Руководство

Это менее распространенный тип заточки сверл, но его определенно стоит отметить.Эти аналоговые инструменты сделаны с абразивной поверхностью. Вы можете найти этот тип точилки в разных стилях, как отдельно стоящий камень с отверстием в центре, так и с отдельной ручкой. Используя немного консистентной смазки и повторения, вы можете отшлифовать поверхность сверла.

Powered

Электрические точилки, вероятно, наиболее распространенные на рынке, популярны по многим причинам. Обладая множеством различных форм и форм, эти точилки довольно просты в использовании.Просто вставьте сверло в паз (под правильным углом) и включите устройство. Двигатель перемещает абразивную поверхность вокруг долота. Он быстро дает равномерно заточенную коронку. Есть варианты, которые подключаются к розетке переменного тока, и другие, совместимые с напряжением 12 В.

Многоцелевой

Этот тип заточки сверл довольно распространен, поскольку способность затачивать сверла является одной из многих особенностей. Обычно эти инструменты также затачивают ножи или другие небольшие ручные инструменты.Хотя ручная точилка технически может считаться универсальным инструментом, эта категория относится к тем, кто использует электроэнергию. Эти устройства с электрическим приводом обычно больше, чем два других типа. Тем не менее, они могут быть довольно прочными и, как правило, очень эффективными.

Ведущие бренды

General Tools

Компания General Tools, основанная в 1930-х годах ветераном Первой мировой войны, гордится тем, что создает высокоточное оборудование для всех нужд мастерских. Одно из самых популярных предложений для сверл - насадка для заточки сверл General Tools 825.

Woodstock

Вудсток, международный розничный продавец деревообрабатывающих инструментов, предлагает множество качественных заточных устройств. С 1989 года компания занимается производством оборудования, которое продается через сторонних продавцов. Лучшее предложение - точилка для сверл Woodstock D4144.

Darex

Начав свою деятельность в 1973 году в Орегоне, Darex сосредоточила все свои усилия на создании оборудования для заточки. Ее ведущие бренды включают Drill Doctor и Work Sharp, оба с разнообразным выбором оборудования для заточки, например Work Sharp Knife и Tool Sharpener.

Цена на точилку для сверл

  • Менее 20 долларов: Для этого диапазона вы, вероятно, найдете ручную точилку или насадочный камень как отдельный предмет. Эти точилки, как правило, долговечные, хотя для их использования требуется больше усилий.
  • От 30 до 50 долларов: В этой категории вы найдете как ручные, так и электрические точилки. Обычно они от разумного до высокого качества и работают эффективно при минимальном потреблении энергии.
  • Более 50 долларов: Все опции в этом ценовом диапазоне являются моторизованными и могут иметь несколько функций.Точилки этого диапазона, как правило, довольно прочные и отличаются высоким качеством.

Основные характеристики

Размещение бита

Правильное размещение бита, определяющее, насколько эффективно будет затачиваться, имеет важное значение для общей функции точилки. У большинства есть отверстие в центре, и абразивная поверхность движется вокруг него по кругу. Бита зажимается в машине. На конечный результат влияет то, насколько плотно оно удерживает сверло, и расстояние между битой и точилкой.Хотя все устройства обладают этой функцией, некоторые из них более устойчивы к вибрации и скольжению.

Абразивный износ

Абразивная поверхность - это то, что действительно изнашивает затупившееся сверло, поскольку имеет решающее значение для фактической заточки. Мелкие частицы уносят невидимые куски металла и оставляют острую поверхность. Они сделаны из разных материалов, но алмаз - лучший вариант с твердостью 10. Другие камни, которые также имеют высокие значения по шкале твердости, тоже работают хорошо. Устройство будет иметь вид камня или ремня, в конструкцию которого вделаны небольшие кусочки камня.

Источник питания

Разница между ручной и электрической точилками заключается в источнике питания. В некоторых случаях для перемещения точилки требуется консистентная смазка. Однако в большинстве вариантов используется шнур и розетка переменного тока. Обязательно определите идеальное напряжение для устройства и обеспечьте его безопасным источником питания. Многие из них совместимы с адаптером на 12 В, который может помочь предотвратить перенапряжение.

Конструкция

Хотя точилка важна, она второстепенна по сравнению с сверлом и битами. По этой причине предпочтительные точилки достаточно легкие и компактные.Небольшой размер обеспечивает удобство хранения и помогает предотвратить повреждение точилки в перерывах между использованием.

Прочие соображения

  • Стабильность. Вам нужна точилка, которой легко управлять как во включенном, так и в выключенном состоянии. Если это портативное устройство, обратите внимание на качество захвата. Достаточно ли тяги? При выборе столешницы убедитесь, что основание прочное и не слишком тяжелое. Таким образом, вы сможете использовать его как можно проще.
  • Консистентная смазка для колен. Еще один момент, на который стоит обратить внимание, - это то, сколько усилий это требует. Конечно, даже ручные настройки не так уж и сложны в использовании, но выбор с питанием ограничивает количество энергии, которую вы должны тратить. Как правило, эти два варианта достаточно близки по цене и служат почти одинаково долго.
  • Совместимость. Убедитесь, что устройство совместимо с вашими сверлами как по размеру, так и по качеству. Выбирайте абразивный материал, который соответствует качеству ваших сверл. Стандартные варианты, используемые для строительства и обработки дерева, обычно совместимы как с ленточными, так и с каменными абразивными материалами.
  • Прочность. Каждый раз, когда вы покупаете инструмент, вы должны быть уверены, что он прослужит как можно дольше. Обратите внимание на конструкцию и двигатель выбранных устройств с электроприводом. Это будет определять как его эффективность, так и вероятность его возгорания. Выбирайте разумную частоту вращения на всякий случай. Также подумайте, как долго прослужит абразивный материал.
  • Техническое обслуживание. Стоит задуматься о том, сколько ремонта потребуется вашей машине. Он подвержен повреждениям? Вам нужно будет часто менять ремень или камень? Есть ли необходимость в обширной очистке, которая может быть неудобной? Все эти соображения говорят об общем удобстве использования точилки.
  • Хранение. Особенно, если ваши камни поставляются отдельно от точилки, они подвержены износу. Материал может соскабливаться окружающими частями (не говоря уже о царапании поверхностей). Выбирайте что-нибудь более компактное, поскольку оно обычно не влияет на работу, но упрощает его хранение.
  • Прочие функции. Некоторые устройства для заточки сверл работают и с другими инструментами. Выбирая что-то с множеством функций, вы можете сэкономить как деньги, так и место для хранения.Некоторые точилки работают со всем: от оборудования для ухода за газоном до экстракторов шурупов и кухонных ножей.

Лучшая точилка для сверл, обзоры и рекомендации

Наконечники

  • Очистите сверло перед его заточкой. Убедившись, что он сначала чистый и сухой, вы можете добиться более эффективной резкости с меньшим количеством мусора.
  • Надевайте перчатки при заточке сверл. Это улучшает сцепление с битой и машиной и защищает руки от травм.
  • Убедитесь, что абразивная поверхность соответствует материалу ваших сверл. Кобальтовые биты совместимы с большинством точилок.
  • Храните точилку в сухом месте, чтобы предотвратить ржавчину и коррозию. Храните его вдали от деликатных поверхностей, чтобы избежать нежелательных царапин.
  • Поддерживайте его должным образом, очищая поверхность и отключая его от сети в перерывах между использованием. Это предотвращает повреждение двигателя и внутренних схем.
  • Перед началом заточки проверьте качество абразивной поверхности.Если шлифовальный станок слишком затупился, это может повредить сверло.
  • Медленный и стабильный выигрывает гонку заточки. Более мягкий подход делает работу более эффективной.

Часто задаваемые вопросы

Где можно заточить сверло?

A: Некоторые хозяйственные магазины предлагают заточку сверл в качестве услуги. Однако по мере того, как персональные точилки становятся все более популярными, эти услуги становится все сложнее найти. Вы можете обратиться к местному дилеру, приобрести новые биты или выбрать точилку, если вы часто пользуетесь сверлами.

Как лучше всего затачивать сверла?

A: Наилучший способ заточки сверл зависит от того, сколько у вас времени и сколько бит вам нужно затачивать. Если вам нужно заточить несколько бит, обычно проще использовать точилку. Это снижает нагрузку и позволяет выполнять работу быстрее.

Как заточить сверло без болгарки?

A: Абразивная поверхность понадобится вам всегда. Это может быть пояс, камень или стандартная точилка.Трение между абразивом и поверхностью сверла делает его острым. Так что, если у вас нет шлифовального станка, просто используйте другой абразивный материал.

Заключительные мысли

Теперь, когда вы знакомы с тонкостями заточки сверл, вы можете сделать свой выбор. И насадка для заточки сверл General Tools 825, и портативная шлифовальная машина для сверл HOMOO Art - надежный выбор. Вариант есть для всех.

Лучшая точилка для сверл в 2021 году

Любой, кто действительно использует сверло, неизбежно затупит свои сверла, особенно если ему когда-либо придется сверлить более твердые материалы, такие как металлы.Вы, вероятно, сможете годами сверлить хвойную древесину без каких-либо проблем, но ни один серьезный мастер не собирается ограничиваться работой с хвойной древесиной.

Для большинства из нас затупившееся сверло означает поход в строительный магазин за новым. Слишком часто это заканчивается особенной поездкой, потому что мы не осознаем, что нам это нужно, пока не находимся в середине проекта. Возможность затачивать собственные сверла в домашних условиях не устраняет перебоев, но, безусловно, может помочь вам потерять меньше времени на решение проблемы.На нижнем уровне шкалы вы можете затачивать сверла от руки, используя настольный шлифовальный станок или хонинговальный камень. Однако вы вряд ли получите точную шлифовку таким образом. Я помню, как пытался заточить биты 1/2 дюйма на ручном шлифовальном станке для экстренного ремонта, и это была шутка.

Некоторые настольные шлифовальные машины имеют канавку на опоре инструмента, предназначенную для заточки сверл. Хотя это может сработать, требуется очень легкое прикосновение, а также немного удачи, чтобы это сработало.Самая большая проблема при такой заточке сверла заключается в том, чтобы острие выступало в центре сверла. Слишком легко сместиться в ту или иную сторону. Вот почему стоит приобрести настоящую заточку для сверл. Созданные специально для этой цели, они обеспечат вам наилучшее измельчение, зачастую такое же хорошее, как у заводских шлифованных сверл. Другими словами, при правильном использовании эти инструменты могут сделать ваши сверла как новые.

Сколько вы потратите на заточку сверл, зависит от того, сколько сверл вы используете.В конечном итоге эти инструменты окупаются за счет экономии на покупке новых битов. Однако вам придется переточить много бит, чтобы заплатить за некоторые из более дорогих устройств.

Есть две основные категории заточки сверл; автономные, которые имеют двигатель для привода собственного шлифовального круга, и те, которые зависят от работы с отдельной шлифовальной машиной. У нас есть ассортимент двух типов. Хотя все эти инструменты, по сути, делают одно и то же, есть некоторые различия, которые могут повлиять на ваше решение.Вы также можете ознакомиться с нашим списком лучших точилок для сверл в 2021 году. В зависимости от ваших личных потребностей вы можете выбрать ту, которая будет делать то, что вам нужно.

Первое, на что следует обратить внимание, это размеры сверл, для которых можно использовать точилку. Вообще говоря, чем дороже точилка, тем больше биты, для которых она может быть использована (однако все они будут точить маленькие биты). Если вы часто используете большие биты, это важно. Второе, на что следует обратить внимание, - это типы заточки, которые может использовать точилка для сверла.Некоторые могут делать только одно, в то время как другие предоставляют разные типы и углы при вершине.

При работе с любой точилкой для сверл следует помнить, что сам процесс заточки приведет к удалению покрытия. Если вы привыкли покупать сверла с нанесенным на них экзотическим гальваническим покрытием, чтобы продлить срок их службы, у вас не будет этого покрытия на повторно заточенном сверле. Однако тот факт, что ваша коронка нуждается в заточке, по сути, диктует, что покрытия все равно больше нет.

7 лучших точилок для сверл в 2021 году (Восстановите, а не заменяйте затупившиеся сверла)

Примечание. Этот пост может содержать партнерские ссылки.Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 1 апреля 2021 г.

Если вы обнаружите, что в местном магазине товаров для дома вы регулярно меняете старые сверла, подумайте о том, чтобы восстановить их с помощью инструмента для заточки сверл.

Эти инструменты безопаснее, чем попытки затачивать сверла вручную, и могут сэкономить вам много времени, денег и избавить вас от необходимости часто пополнять запасы.

Чтобы найти лучшую заточку для сверл, вы должны сначала рассмотреть преимущества ее использования и свои личные потребности.Вот некоторые преимущества владения собственным шлифовальным станком для сверл:

  • Безопасность - Особенно, если вы ищете что-то для своего бизнеса, вам необходимо убедиться, что вы соблюдаете требования и обеспечиваете безопасность себя и своих сотрудников. Точилка для сверл с электроприводом может снизить требования к компенсации рабочим.
  • Качество - Тупое сверло не будет резать так точно, как острое, что снизит качество вашего проекта. Легкий доступ к острым сверлам поможет вам быстро и профессионально справиться с проектами, будь то дома или для клиента.
  • Стоимость –Хотя первоначальная стоимость инструмента для заточки сверл может быть больше, чем вы ожидали, в большинстве случаев следует ожидать долгосрочной экономии. Это один из тех инструментов, который легко окупается.

Наши 7 любимых устройств для заточки сверл

Обзоры для заточки сверл

# 1 - Drill Doctor 750X Заточка для сверл

Есть веская причина, по которой Drill Doctor 750X стоит на первом месте в списке желаний каждого. 750X, пожалуй, лучшая точилка для сверл за свои деньги - как для профессионального, так и для серьезного использования в домашних условиях.

Сделано в США (Орегон), имеет регулируемый угол от 115 до 140 градусов и профессионально разработано для заточки тупых сверл от 3/32 дюйма до 3/4 дюйма в диаметре.

Этот прочный инструмент предназначен для создания идеально выровненных режущих кромок для сверл из быстрорежущей стали (HSS), карбида, кирпича или кобальта для аккумуляторных дрелей или перфораторов.

750X - это точный, но простой в использовании инструмент для заточки сверл, который продлит срок службы вашего сверла за три простых шага.Вы сэкономите время и деньги.

Имейте в виду, что этот инструмент подходит для заточки до 200 точилок, но корпус сделан из пластика. Как и другим точилкам, ему труднее работать с очень маленькими сверлами. Кроме того, если вы планируете использовать его на высоких скоростях, двигатель может изнашиваться быстрее.

>> Проверить цену на Amazon
<<
>> Проверить цену на Northern Tool
<<

# 2 - Промышленная точилка для сверл Darex XT3000

Если у вас есть собственный бизнес или вы работаете в механическом цехе, вы следует вкладывать средства в инструменты, которые выдерживают ежедневные злоупотребления и обеспечивают максимальную отдачу от ваших вложений.

Система заточки сверл Darex XT3000 - это надежный инструмент профессионального уровня , сделанный в США, , который избавит вас от необходимости постоянно заказывать новые сверла. В отличие от обычных точилок, предназначенных для домашнего использования, Darex может затачивать десятки битов каждый день с одинаковой скоростью и точностью, одну за другой.

Это, возможно, лучшая на сегодняшний день на рынке промышленная точилка для сверл , обеспечивающая точную заточку практически любого типа сверл (с дополнительными насадками).Угол резки можно регулировать от 118 до 150 градусов , и он может обрабатывать размеров от 3 мм (1/8 ″) до 21 мм (13/16 ″) .

XT3000 стандартно поставляется с двумя дисками из боразона для бит из быстрорежущей стали и кобальта, а также с дополнительным алмазным диском для твердосплавных бит, а также насадками для больших бит (до 1–3 / 16 ″), зенковкой, штифтом и ступенчатым сверлом. Сама машина поставляется с 12-месячной гарантией на детали и работу, чтобы защитить ваши вложения.

Если вы любитель или ищете что-то для нечастого домашнего использования, XT3000 - излишек, и вам следует подумать о Drill Doctor.Но для коммерческого или промышленного использования вам будет сложно найти лучшую точилку за такие деньги.

>> Уточняйте цену на Northern Tool
<<

# 3 - Tormek DBS-22 Заточное приспособление для сверл

Если вы знакомы или уже владеете одной из превосходных систем заточки Tormek, это приспособление для заточки сверл подойдет вам. ежу понятно. Насадка для сверл DBS-22 разработана для бесшовной интеграции с системой Tormek.

Этот инструмент для заточки сверл шведского производства позволяет затачивать сверла до четырех граней для получения более точных результатов, уменьшая нагрев при работе.Оптимальный задний угол позволяет легко регулировать различные углы в зависимости от материала и размера долота.

Используя Tormek DBS-22, вы можете затачивать сверла от 1/8 до 7/8 дюймов с углом при вершине от 90 до 150 градусов . Приспособление сделано очень хорошо и прослужит годы использования.

Хотя это немного сложнее настроить, результаты говорят сами за себя. Вы получите точные пропилы с обеих сторон сверла одновременно.

Некоторые пользователи обнаружили, что блок, удерживающий насадку, имеет тенденцию перемещаться, а поперечное смещение не так надежно, как должно быть, что может повлиять на точность резки.Но другие сообщили, что это не так.

Как упоминалось ранее, для использования требуется система заточки Tormek, такая как популярная модель T4 с водяным охлаждением, . Хотя установка не такая дешевая, как отдельная точилка для бит, у вас будет возможность быстро заточить практически любой инструмент, находящийся в вашем распоряжении, будь то топор или цепь бензопилы.

>> Проверить текущую цену
<<

# 4 - Drill Doctor 500X Точилка для сверл

Еще один хороший продукт Drill Doctor, 500X, находится между превосходным 750X и недорогим 350X.Супер простой в использовании, 500X быстро затачивает тупое сверло размером от 3/32 ″ до 1/2 ″ с углом при вершине 118 или 135 градусов .

Его легкий дизайн делает его портативным, и его легко брать с собой на любую рабочую площадку или по дому. Получите больше пользы от ваших сверл, включая сверла из быстрорежущей стали, стандартной скрутки, кобальта, карбида и биты с луженым покрытием.

Эта моноблочная система позволяет новичкам и профессионалам как можно скорее заставить ее работать.Надежный 500X затачивает биты менее чем за минуту и ​​поставляется с ручным механизмом Push to Stop, который предотвращает чрезмерное расщепление наконечника.

Будьте осторожны при использовании 500X, поскольку он быстро нагревается при многократном использовании. Если вы планируете часто использовать эту точилку для сверл, обязательно учтите, что ее, возможно, потребуется заменить после 200 использований.

Как и все точилки Drill Doctor, он спроектирован, спроектирован и собран прямо здесь, в Соединенных Штатах. На него также предоставляется трехлетняя гарантия производителя на устранение дефектов или проблем, которые могут возникнуть.

>> Проверить цену на Amazon
<<
>> Проверить цену на Home Depot
<<

# 5 - Drill Doctor 350X Точилка для сверл

Также часть семейства Drill Doctor, DD350X является хорошей дрелью точилка для бит для любителя или домашнего мастера. Алмазный заточный круг сохраняет свою форму во многих случаях использования и сохраняет биты в прохладном состоянии, поэтому они не деформируются во время заточки.

Хотя он может работать с такими же размерами бит (от 3/32 ″ до 1/2 ″ ), что и более крупный 500X, 350X ограничен заточкой стандартных сверл для скручивания и кирпичной кладки до угла 118 градусов .

Эта обновленная конструкция теперь оснащена патроном с фронтальной загрузкой для более естественного выравнивания и функции заточки. Убедитесь, что сверло установлено равномерно между установочными пальцами для наилучшего использования.

350X - отличное вложение для гаража. Обязательно держите его рядом с розеткой или подключайте к удлинителю, так как его шнур питания имеет длину всего шесть футов (короче, чем у аналогичных моделей).

Поскольку материал внешнего экрана пластиковый и не очень прочный, эта точилка предназначена для нечастой заточки.Однако вы можете совершить покупку с уверенностью, поскольку на 350X предоставляется трехлетняя гарантия производителя Drill Doctor.

>> Проверить текущую цену
<<

# 6 - Многофункциональная точилка Tacklife MBG01A

Многофункциональный заточный инструмент Tacklife предназначен для заточки сверл (от 7/64 ″ до 1/2 ″ ) вместе с другими инструментами, такими как как ножи, топоры и ножницы. Это удобный и безопасный способ затачивать различные типы инструментов и размеров инструментов, чтобы избежать необходимости затачивать вручную или преждевременно заменять инструменты.

Этот шестиступенчатый станок обеспечивает гибкость при заточке инструментов на оптимальной скорости. Вы обнаружите, что этот шлифовальный станок подходит для большинства бытовых инструментов. Если вы обнаружите, что вашему сверлу просто необходима быстрая полировка для удаления пыли, вы можете использовать функцию полировки Tacklife.

Алмазный шлифовальный круг для твердых материалов затачивает большинство сверл (не твердосплавных) и долот. Корундовые точилки для шлифовальных кругов предназначены для заточки более мягких материалов, таких как ножи, ножницы и пилы.

Если у вас есть небольшая скамейка в гараже или пространство ограничено по другим причинам, эта точилка может не подойти вам, поскольку она одна из самых больших в этом списке.

В целом шлифовальный станок Tacklife имеет размеры примерно 43 ″ x 6 ″ x 3 ″, но, как уже упоминалось, это универсальная точилка, позволяющая выполнять множество задач. Некоторые детали, например гибкий вал, может быть сложно установить.

>> Проверить текущую цену
<<

# 7 - Общие инструменты 825 Приставка для заточки сверл

Приспособление для заточки сверл General Tools, которое вы, вероятно, уже имеете, предназначено для установки непосредственно на настольный шлифовальный станок. для бит диаметром от 1/8 ″ до 3/4 ″ .

Восстановите производительность своего сверла спустя долгое время после его запланированного использования. Эта шлифовальная насадка продлевает срок службы сверла за счет заточки до заводских стандартов. Поворотная шейка уникальной конструкции позволяет обрабатывать обе стороны сверла более эффективно, чем аналогичные модели с низким бюджетом.

Шлифовальный станок General Tools 825 идеально подходит для работы на рабочем месте, поскольку он соответствует требованиям OSHA, ANSI и UL, что делает его более безопасной альтернативой, чем ручная заточка или другие инструменты, представленные на рынке.

Самый большой минус этого продукта на самом деле в его инструкции по эксплуатации, которая выглядит как плохая фотокопия. Некоторым пользователям может быть сложно правильно установить или понять это устройство.

Тем не менее, есть онлайн-версия руководства и множество YouTube и независимых руководств, которые помогут вам настроить это приложение и использовать его в полной мере.

>> Проверить текущую цену
<<

Часто задаваемые вопросы

В зависимости от того, какие типы сверл у вас есть, ищите универсальное решение, которое может заточить много разных размеров.Некоторые устройства для заточки сверл также поставляются с насадками для различных размеров и материалов сверл.

Вы также хотите подумать о том, как вы будете его использовать. Если вы планируете использовать его часто, промышленная точилка с алмазным кругом прослужит вам долгое время и даст вам сверла, максимально приближенные к стандартным одобренным производителем сверлам.

Если вы все еще не уверены в точках для сверл, ответьте на эти часто задаваемые вопросы.

Как работает точилка для сверл?

Точилки для сверл с электроприводом - лучший способ заточки сверл.Они быстро справляются с тем, что потребовало бы много времени для ручной работы, и избавляют вас от необходимости постоянно покупать новые сверла.

Вы можете установить устройство для заточки сверл под разными углами, чтобы заточить затупившееся сверло и увеличить срок его службы.

Вам НУЖНА точилка для сверл?

Как и другие режущие инструменты, сверла могут затупиться. Старые, изношенные сверла не дадут вам чистых и точных отверстий при работе. Как и тупой нож, тупой бит также может представлять опасность из-за повышенного риска поскользнуться.

Но одна из лучших причин для приобретения точилки для сверл хорошего качества заключается в том, что она избавит вас от поездок в магазин, чтобы ваш проект продолжал развиваться.

Автономная точилка против джиг-точилки или универсальной точилки - что лучше?

Если у вас есть особые потребности и вы не ожидаете, что вам понадобятся различные инструменты для заточки, вам может быть лучше использовать отдельный инструмент для заточки. Специальное устройство может быть дешевле, если вы любитель или ищете что-то для себя.

Если вы ищете что-то, что работает со сменной системой или вам нужно заточить ряд других инструментов, подумайте о универсальном заточном устройстве.

Можно ли затачивать сверла вручную?

Технически да. Но мы бы не рекомендовали это. Вы можете попробовать заточить сверла вручную с помощью настольного шлифовального станка или ленточной шлифовальной машины, но вы, скорее всего, не достигнете точных разрезов, которые может обеспечить специальная точилка для бит.

При ручной заточке необходимо носить защитные очки и защитную одежду, так как металлические хлопья могут разлетаться в воздух.Вы также должны следить за положением руки, чтобы не зацепить палец за шлифовальный круг или шлифовальную ленту.

Сравнить Точилки для сверл - DAREX

Модель

XT-3000 АВТО XPS-16 +

Использование

Heavy Duty, High Capacity

Высокая производительность

Идеально подходит для

Все характеристики и точность ручного XT с повышенной эффективностью и повторяемостью благодаря автоматизации для цехов с большими объемами производства и износом инструмента.

Производственные мощности, требующие точности и эффективности полностью автоматизированного устройства для заточки сверл с очень высокими допусками, а также способности переточки и затачивания сложной геометрии на твердосплавных сверлах.

Мощность измельчения

3–21 мм (1/8 ”–13/16”)

1/8 ”–5/8” (3–16 мм)

Углы заточенные

118 ° –150 °

90 ° –150 °

Угловые стили заострены

Стандартная коническая и разделительная точка

Стандартный конический, 4-гранный, стандартный и радиусный разделитель

Размеры

20 дюймов x 20 дюймов x 16 дюймов (51 x 51 x 41 см)

26 дюймов x 22 дюйма x 12 дюймов (66 x 56 x 30 дюймов)5 см)

Заточное колесо в комплекте

Боразон (CBN) для HSS и кобальта

Боразон (CBN) для HSS и кобальта

Система удаления песка

Дополнительно

Стандартный

Дополнительные аксессуары

• Заточный круг из CBN с зернистостью 180
• Заточный круг из CBN с зернистостью 100
• Алмазный заточный круг с зернистостью 180
• Алмазный шлифовальный круг с зернистостью 260
• Большая насадка для сверления (21-30 мм)
• Левый патрон (3-12 мм)
• Левосторонний патрон (12-21 мм)
• Патрон с коническим / обычным диаметром хвостовика
• Зенковка
• Приставка для штифта
• Приставка для ступенчатого сверла
• Крышка станка
• Пылесос

• Набор мини-цанговых патронов ER 11
• Алмазный круг с зернистостью 260
• Алмазный круг с зерном 320
• Крышка станка
• Хонинговальная щетка из карбида кремния 120 грит
• Алмазная хонинговальная щетка с зернистостью 240
• Алмазная хонинговальная щетка с зернистостью 320

Гарантия

1 год

1 год

Лучшие устройства для заточки сверл [ОБНОВЛЕНО в 2021 году] • Tools First

Сверла усердно работают и довольно быстро теряют лезвие.

Если вы вложили средства в некоторые сверла или часто используете много других, вы знаете, что их замена может быть довольно дорогостоящей.

Вот почему покупка хорошей заточки сверл обычно в конечном итоге приводит к экономии денег. Кроме того, вы можете продолжать использовать то, что вам нравится.

1. Промышленная точилка для сверл DAREX V390

  • Угол: 118 - 140 °
  • Минимальный размер бит: 1/8 дюйма
  • Максимальный размер бит: 3/4 дюйма
  • Углы: 118 ° - 140 °
  • Вес: 23.8 фунтов
  • Размеры: 17,4 x 15,4 x 12,2 дюйма
  • Гарантия: 1 год
Плюсы
  • Совместимы с наиболее распространенными сверлами.
  • Идеально для небольшого магазина.
  • Он имеет регулируемую точку разделения и контроль разгрузки для дополнительной универсальности.
  • Производитель заявляет, что это может обрабатывать 5/6 бит в час.
Минусы
  • Алмазный круг, необходимый для твердосплавных бит, не входит в комплект.
  • Дорого - не рекомендуется для легких работ.
Обзор

DAREX V 390, идеальный выбор для магазинов, которым требуется точная точилка по доступной цене, которая работает быстро и интуитивно.

Он поставляется с колесом из боразона, которое работает с кобальтовыми сверлами. Вы можете приобрести дополнительный алмазный круг для него, если вы ищете что-то для использования с вашими карбидами. Регулируемая точка разделения и контроль рельефа делают его немного более универсальным.

Эта точилка от DAREX - отличный выбор для небольшого магазина. Он отлично подходит для большинства обычных деталей, которые, вероятно, есть у вас в мастерской, и работает быстро и эффективно.


2. Drill Doctor 750X Профессиональная точилка для сверл

  • Угол: от 115 до 140 °
  • Минимальный размер долота: 3/32 дюйма
  • Максимальный размер бит: 3/4 дюйма
  • Вес: 3 фунта
  • Размеры: 13.8 х 5,8 х 11,8 дюйма
  • Гарантия: 3 года
Плюсы
  • Совместимость с несколькими типами сверл.
  • Обеспечивает дополнительный разрез для лучшей производительности.
  • Имеет функцию нажатия для остановки, чтобы предотвратить чрезмерное разделение, регулируемый отвод материала.
Минусы
  • Придется потратить некоторое время на изучение того, как правильно им пользоваться.
  • Некоторые пользователи отметили, что направления сбивают с толку.
  • Кроме этого, жалоб от пользователей было немного.
Обзор

Drill Doctor несколько раз упоминается в наших обзорах, но 750X - это наш выбор, если вы хотите получить максимальную отдачу от вложенных средств. Он по разумной цене и оснащен отличными функциями. Этот станок совместим с несколькими типами сверл, включая сверла по камню, кобальту и быстрорежущей стали.Он прост в использовании, и он даже дает вам возможность добавить точку разделения обратного резания, которая ускоряет проникновение в различные материалы и более точное сверление.

Это отличный продукт для домашних мастерских, но в нем достаточно функций, которые понравятся и профессионалам. Возможность добавить разрез на спине - хорошее дополнение, помогающее получить более точные результаты.


3. Drill Doctor 350X Точилка для сверл

  • Угол: 118 °
  • Минимальный размер долота: 3/32 дюйма
  • Максимальный размер бит: 1/2 "
  • Масса: 2.35 фунтов
  • Размеры: 12,5 x 4,5 x 6,8 дюйма
  • Гарантия: 3 года
Плюсы
  • Совместимы с наиболее популярными типами и размерами бит по дереву и легким металлам.
  • Круг для заточки промышленных форм.
  • Это компактное устройство, которое отлично подходит для домашних мастерских и простое в использовании с минимальными настройками.
Минусы
  • Было отмечено, что установка глубины может быть сложной.
  • Инструкции могут быть трудными для понимания, поскольку они упоминаются некоторыми пользователями.
  • Корпус сделан из пластика, к неудовольствию некоторых и людей.
  • Не рекомендуется для промышленного использования.
Обзор

Drill Doctor 350X - идеальный бюджетный вариант. Он не такой универсальный, как некоторые из других предметов в нашем списке, но он работает с наиболее распространенными битами и размерами, используемыми для дерева и легких металлов.Если вы ищете что-то для использования дома, это отличный выбор, поскольку вы, вероятно, все равно будете использовать такие биты. Его очень легко использовать, потому что нет необходимости в выравнивании, а губка с V-образным блоком надежно удерживает коронку на месте, поэтому не происходит перекручивания даже с самыми маленькими битами.

Для магазинов или любителей, которые используют более обычные насадки, это идеальный выбор. Это разумная цена, действительно проста в использовании и более чем способна выполнить свою работу.


4.Заточный станок XtremepowerUS

  • Минимальный размер бит: 7/64 "
  • Максимальный размер бит: 3/8 дюйма
  • Вес: 2 фунта
Плюсы
  • Заточка сверл, а также многих других инструментов.
  • Заточный круг и корпус качественные по цене.
  • Число оборотов на 4800 об / мин достаточно для быстрого выполнения работы.
Минусы
  • Пластиковые направляющие затрудняют выравнивание
  • Не подходит для профессиональных или тяжелых работ
  • Сложный инструмент для начинающих, чтобы научиться пользоваться
Обзор

Точилка XtremepowerUS - это базовая высокопроизводительная точилка, которая, в частности, отлично подходит для сверл.Он не только хорошо работает с большинством стандартных сверл, но и имеет насадки, которые затачивают другие инструменты, такие как ножницы, ножи и стамески. Поскольку это довольно простой инструмент, этот инструмент лучше всего подходит для тех, кто знаком с процессом заточки сверл. Иногда может потребоваться небольшая настройка, но при правильном использовании это отличный инструмент.

Если вам нужно что-то для домашней мастерской, доступное по цене, эффективное при заточке сверл и обладающее некоторой универсальностью, обратите внимание на это.Он обеспечивает универсальность по разумной цене.


5. Woodstock D4144 Точилка для сверл

  • Угол: 41 - 88 °
  • Минимальный размер бит: 1/8 дюйма
  • Максимальный размер бит: 3/4 дюйма
  • Вес: 1,37 фунта
  • Размеры: 8.7 x 5,3 x 2 дюйма
  • Гарантия: 1 год
Плюсы
  • Устанавливается на скамейки или столешницы для большей устойчивости.
  • В комплект входит подробное руководство пользователя.
  • Он легкий и чрезвычайно прочный.
Минусы
  • Не работает без точильного станка или другого инструмента для заточки
  • Не совсем точно, как упоминали несколько пользователей
Обзор

Точилка Woodstock D4144 немного отличается от того, что мы видели до сих пор.Во-первых, это настольная точилка, которую сначала нужно установить на столешницу или верстак. Он легкий и очень хорошо сделанный, поэтому прослужит долго. Другое дело, что эта точилка не работает сама по себе, ее придется использовать с настольной точилкой или другой точилкой для спиннинга.

Если у вас уже есть настольный шлифовальный станок и вам нужен простой способ использовать его для заточки сверл, Woodstock D4144 - идеальный инструмент для вас.


6.Drill Doctor DD750X Точилка для сверл

  • Угол: 115 - 140 °
  • Минимальный размер долота: 3/32 дюйма
  • Максимальный размер бит: 3/4 дюйма
  • Вес: 7 фунтов
  • Размеры: 5,6 x 13,8 x 11,4 дюйма
  • Гарантия: 1 год
Плюсы
  • Идеально подходит для стандартных сверл и сверл по камню.
  • Регулируемый отвод материала для продления срока службы ваших бит.
  • Он может выполнять раздельную резку по вашему выбору, а магнитный двигатель обеспечивает стабильную мощность независимо от нагрузки.
  • Очень хорошая машина.
Минусы
  • Для некоторых работа может быть непростой.
  • Вам может потребоваться использовать видео YouTube, если вы не уверены в правильности использования
  • Кроме этого было очень мало жалоб клиентов
Обзор

Еще один замечательный продукт Drill Doctor, DD750X, был разработан для стандартных сверл для закручивания и кирпичной кладки.Он даже позволяет настраивать угол от 115 до 140 градусов. Одна из замечательных особенностей этого патрона заключается в том, что у него более длинные кулачки, поэтому он более точно удерживает биты, что делает его действительно эффективным с маленькими битами, потому что они менее склонны к скручиванию. Он имеет шнур питания длиной 6 футов и даже поставляется с жестким футляром для переноски и хранения.

DD750X - еще один вариант от Drill Doctor, идеально подходящий для домашних мастерских. Он имеет возможность делать раздельные разрезы и даже поставляется с собственным ящиком для хранения.


7. Drill Doctor DD500 Точилка для сверл

  • Угол: 118 - 135 °
  • Минимальный размер долота: 3/32 дюйма
  • Максимальный размер бит: 1/2 "
  • Вес: 4,15 фунта
  • Размеры: 14 x 12.8 x 7,5 дюймов
  • Гарантия: 3 года
Плюсы
  • Может создавать или удалять точки разделения
  • Предварительно откалиброванная настройка для простоты использования
  • Не требует обслуживания
  • Включает жесткий футляр для хранения и обучающее видео
Минусы
  • Не так эффективен с битами толщиной более 3/8 дюйма.
  • Настройка может быть сложной для некоторых пользователей.
Обзор

Drill Doctor DD500 работает с различными битами, включая твердосплавные, быстрорежущие стальные, черные оксидные и биты по камню. Вы можете регулировать угол и даже создавать или удалять точки разделения. Настройка проста, и им действительно легко пользоваться, отчасти благодаря предварительно откалиброванному сверлу, но с настройкой длины. В комплект поставки входит даже обучающее видео, в котором показано, что именно нужно делать, а также прочный кейс для переноски и хранения.Эта точилка отлично подходит для профессионалов или в качестве инвестиции в домашний магазин.

DD500 - хороший выбор для домашних мастерских, но может также хорошо работать в профессиональной среде. Благодаря регулируемому углу и возможности создавать или удалять точки разделения, это довольно универсальный инструмент.


8. Инструмент для заточки сверл Neiko 10170A

  • Минимальный размер бит: 1/8 "или 5/16"
  • Максимальный размер бит: 3/8 дюйма или 5/8 дюйма
  • Вес: 4.42 фунта
  • Размеры: 10,6 x 7,6 x 5,3 дюйма
Плюсы
  • Работает разные виды битов всех размеров.
  • Работает с долотами со стандартным шпинделем и спиральными коронками.
Минусы
  • Не автоматический
  • Требуются технические знания
Обзор

Эта точилка от Neiko имеет 2 разные головки для бит разного размера.Маленький - от 1/8 до 3/8 дюйма, а большой - от 5/16 до 5/8 дюйма. Он оснащен тепловой защитой для предотвращения перегрева. Также есть резиновые ножки для устойчивости и предотвращения нежелательных движений во время работы. Вы можете отрегулировать степень резьбы для долот с разделительным острием и стандартных крутильных коронок, и он работает как с углеродистой сталью, так и с твердым сплавом.

Хотя эта точилка Neiko не предназначена для людей, которые не знают, как затачивать сверла, это универсальный и эффективный инструмент для любого, у кого есть некоторый опыт.


9. Drill Master Budget Ручная точилка для сверл

  • Угол: 60 °
  • Минимальный размер бит: 5/64 "
  • Максимальный размер бит: 1/2 "
  • Вес: 4,5 унции
  • Размеры: 11,4 x 5,5 x 1.6 дюймов
  • Гарантия: 1 год
Плюсы
  • Базовый и простой, но очень эффективный
  • Эффективно затачивает тонкие биты
  • Камень зернистостью 100 обеспечивает четкую и гладкую поверхность
  • Очень доступный
Минусы
  • Для работы требуется дрель
  • Удерживать сверло на месте может быть сложно
  • Максимально простой
Обзор

Если вы ищете что-то необычное, точилка для ручных сверл Drill Master является высокотехнологичной и очень эффективной.Встроенные направляющие упрощают использование и позволяют работать с битами толщиной до 5/64 ″. Для использования вам потребуется дрель, работающая в диапазоне от 2000 до 3500 об / мин. Скорее всего, сверло, для которого вы затачиваете сверла, сработает нормально. Вы прикрепляете эту точилку к сверлу, и все готово.

Это очень простой вариант, который отлично подходит для того, для чего он предназначен. Точилка для ручных сверл Drill Master отлично подходит для тех, у кого есть только несколько простых битов, которые они хотят заточить, и которые хотят придерживаться чего-то простого и низкотехнологичного.


Рекомендации по покупке

При покупке точилки для сверл следует учитывать множество факторов. Одна из причин этого в том, что все они очень разные, поэтому вам нужно убедиться, что вы выбрали правильный. Перед покупкой следует подумать о некоторых вещах.

Действительно ли мне нужна точилка для сверл?

Это первое, о чем вы должны спросить себя перед покупкой любого инструмента. В большинстве случаев он вам, вероятно, действительно не нужен, особенно когда речь идет о более крупных промышленных инструментах.Это не значит, что вы не хотите , чтобы это было. Но желание и потребность - две очень разные вещи.

Точилка для сверл отличается тем, что действительно очень полезна. По правде говоря, любой, кто использует сверло на регулярной основе, выиграет от точилки для сверл, особенно если вы используете несколько бит или приобрели более качественные.

Подумайте, сколько сверл вы используете и сколько будет стоить их замена. Если вы много работаете профессионально или даже в своей мастерской дома, это может оказаться довольно дорогим, особенно если у вас есть много высококачественных специализированных деталей.Стоимость точилки, вероятно, намного меньше, чем то, что вы потратите на сверла в течение своей жизни. Вернуть стоимость точилки не займет много времени.

Какие факторы мне следует учитывать?

Прежде чем мы углубимся в детали, важно понять, что эти инструменты не универсальны, а это означает, что один инструмент не будет работать с каждым сверлом в отдельности. Итак, прежде чем вы начнете, вы должны кое-что узнать об используемых вами сверлах. Конкретно размер и материал.Если вы используете много разных видов или несколько сверл, имейте некоторое представление о диапазоне размеров, которые они охватывают.

По сути, вам нужно точно знать, какие биты вам нужно затачивать, прежде чем вы выберете правильный инструмент для их заточки. Когда вы узнаете, что вам нужно, помните о следующих ключевых особенностях.

Размер

Во-первых, убедитесь, что фактический размер точилки подходит для вашего рабочего места. Они бывают разных размеров от портативных до больших промышленных.

Еще одна особенность, связанная с размером, на которую следует обратить внимание, - это размер сверла, как мы упоминали ранее. Чаще всего используются сверла размером от 1/16 до 1/4 дюйма, а в самые большие наборы также входят сверла толщиной до 1/2 дюйма. Этих размеров более чем достаточно, чтобы покрыть практически любую работу, которую вы выполняете по дому.

Что еще мы хотим упомянуть о размере, так это то, что эти машины отлично подходят для битов стандартного, наиболее распространенного размера. Когда дело доходит до очень маленьких или очень больших битов, убедитесь, что вы получаете машину более высокого качества.Не всем пригодны биты такого размера, но если да, то стоит вложить немного больше, чтобы знать, что все сделано правильно.

Материал

Необходимо учитывать как материал сверла, так и материал заточного круга. Большинство стандартных колес подходят для базовых битов из быстрорежущей стали или кобальта. Это сверла, используемые для сверления мягкой стали, дерева и пластика, и именно из них обычно изготавливаются сверла, которые вы используете дома. Как минимум, вам понадобится зернистость 100 или более.Следует иметь в виду, что чем выше число, тем более абразивным он будет гоняться.

Если у вас есть твердосплавное сверло, стандартный заточный круг, вероятно, не подойдет для его резки. Твердосплавное сверло - самое твердое сверло, к тому же оно очень хрупкое, поэтому вы можете видеть, что обычное колесо не идеально. Если вы используете твердосплавные биты, убедитесь, что у вас есть точилка с алмазным кругом или с возможностью модернизации до такой.

Следует упомянуть, что если вы используете сверла с покрытием, будьте осторожны, прежде чем пытаться затачивать их самостоятельно.Например, сверла с титановым или кобальтовым покрытием потеряют покрытие, если вы заточите их с помощью одного из этих инструментов.

Универсальность

Универсальность имеет значение ровно настолько, насколько это важно. Мы имеем в виду, что если вы ищете что-то, что будет хорошо работать с вашим обычным домашним сверлом, вам подойдут самые обычные точилки. Если вы склонны использовать более одного сверла, например фрезерный станок, или широкий спектр различных типов бит, убедитесь, что у вас есть точилка, достаточно универсальная, чтобы справиться со всеми ними.

Если вам нужно что-то действительно универсальное, есть несколько довольно высокотехнологичных вариантов. Чтобы понять, что мы имеем в виду, еще раз взглянем на наш лучший выбор. Если у вас много разных инструментов, требующих заточки, возможно, стоит приобрести более универсальный станок. Например, если вы используете много стамески для обработки дерева или изготовления мебели, вам действительно пригодится станок, который может все заточить. С другой стороны, если вам не нужно что-то настолько универсальное, выберите что-то более простое.

Типы

Большинство этих точилок автоматические. Вы меняете угол, глубину и различные настройки, вставляете сверло, и оно точит его в соответствии с вашими требованиями. У вас должна быть твердая рука и хороший захват, но процесс довольно прост.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
