Насадка, превращающая дрель в мини токарный станок Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала “TheDacchio” расскажет Вам, как сделать небольшой многофункциональный точильный станок из дрели.

Причем это даже не станок, а держатель для дрели, который превратит ее в небольшой удобный инструмент без изменения ее конструкции. А финансовых затрат при этом практически нет.

Материалы
– Профильная труба 25Х25 мм
– Стальной кругляк диаметром 25 мм
– Шпилька 8 мм, болтик, гайки
– Дрель
– Труба 48 мм диаметром
– Аэрозольная краска.

Инструменты, использованные автором.
– Ленточная пила
– Болгарка, отрезной и лепестковый зачистной диски
– Сварочный аппарат

– Тиски
– Сверлильный станок
– Ступенчатое сверло
– Метчик
– Штангенциркуль.

Процесс изготовления.
Итак, первым делом мастер разрезает профильную трубу на несколько заготовок, у двух одинаковых только один скос под 45 градусов, у третьей – два таких скоса.

Собирает вот такую П-образную деталь, прижимает ее к столу и проваривает швы. Это будет верхний упор.

Затем, отрезав еще одну заготовку из профильной трубы, приваривает ее к первой, предварительно отцентрировав.

В еще одном отрезке трубы сверлит сквозное отверстие 24 мм, практически касаясь ее стенок.

Отрезает по центру полученного отверстия.

Затем подбирает обрезок стального кругляка, и вставляет его в выемку, фиксируя заготовки в тисках. Сваривает их между собой.

Затем, по центру кругляка сверлит отверстие.

Зажимает в тисках заготовку, нарезает в отверстии резьбу.


Сделав из болтика и шайбы простейший прижимной винт, соединяет заготовки между собой, приваривает.

Измеряет внешний диаметр шейки дрели, подбирает трубу подходящего диаметра. Она должна свободно одеваться на нее.

Протачивает небольшое углубление в профильной трубе, подходящее по форме к отрезку круглой трубы. Для этого использует лепестковый зачистной диск.

Сваривает все заготовки между собой.

Теперь делает продольный разрез на зажиме для дрели.

Приваривает к нему пару гаек, предварительно навинтив их на болтик с небольшим припуском. Затем очищает швы и окрашивает изделие.

Фиксирует готовое приспособление на верстаке, зажимает в нем дрель.

Теперь ставит насадку, и получает простой зачистной станочек.

А с такой насадкой получается полировальный станок. Насадок существует великое множество – фантазии будет где разгуляться, ведь руки теперь свободны!

Спасибо автору за простое, но полезное приспособление для мастерской!
Всем хорошего настроения, удачи, и интересных идей!

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Насадки и приспособления для электродрели

Насадки для дрели, а также разные устройства для этого электроинструмента дают ему новые функции и способность благополучно решать разные технологические задачи. Приборы для оборудования сверла дают возможность употреблять его не только для сверления, но и как механическую пилу, фрезер, небольшой токарный станок либо даже насос для перекачки жидкостей. Современные изготовители предлагают многообразные навески, что делает дрель действительно многофункциональным прибором.

Популярные виды насадок

Наиболее популярным является такое сверлильное приспособление, как стопор, дающее возможность стремительно и легко бурить отверстия на требуемой глубине. Конструкция самой простой тяги устройства содержит в себе вспомогательную ручку, на поверхности которой используется метрика шкалы.

Более сложная структура и, соответственно, большая функциональность у насадки, с помощью которой можно управлять:

• глубиной отверстия;
• расположением оси касательно плоскости заготовки.

Параллельные упоры, назначенные для применения в комбинировании с прибором для строительных и ремонтных работ, ставятся на мощные дрели, с поддержкой которых отверстия пробурены в бетонированных и кирпичных строительных системах. Горизонтальный крепеж этого вида состоит из упора со шкалой и добавочной ручкой для сверла. В отдельных модификациях синхронных установок существует интегрированное всасывание для удаления обработки остатков, которая подключена к прибору.

Пользуется популярностью у российских специалистов приспособление для дрели, с поддержкой которого можно выполнять плотницкие работы. Электродрель, оборудованная таким устройством, является фрезеровальным агрегатом. В его установке существует вертикальная опора с направляющими, в которой перемещается особая корзина с установленным в ней гальваническим прибором. Безусловно, такого рода вертикальный фрезеровальный механизм не способен гарантировать ту же точность и эффективность, что и специальное оборудование, но годится для простой работы в домашней мастерской.

Довольно большая группа компонентов вспомогательного оборудования ручного электроинструмента — сверла, с которыми можно сверлить под углом. Такое приспособление для сверления отверстий функционирует там, где нельзя употреблять типичное сверло. В зависимости от модификации оборудования рабочая головка может размещаться под различными углами (вплоть до 90°) касательно оси вращения патрона сверлильного станка. Более известными и нужными являются устройства для сверления под углом 90 градусов.

Приборы для обработки дерева

На современном рынке присутствуют устройства для сверления, дающие возможность не только снизить глубину отверстий и руководить вертикальным расположением их оси, но и употреблять буровое долото в качестве небольшого резака. Подобные устройства особенно известны среди домашних специалистов, самостоятельно производящих мебель.

При применении разных рабочих приборов на дереве могут проводиться разные технологические процедуры (в частности, фрезерование, боковое высверливание отверстий в изделиях выпуклой либо более сложной конфигурации, требующих применения специальных вставок). В отдельных фрезерных модификациях подобных гибких приборов подключаются особые всасывающие насосы, объединённые с пылесосом, при помощи которых с области обрабатывания удаляются пыль и небольшие стружки. Необходимо иметь в виду, что даже подобные многофункциональные устройства не дают возможность сделать сверло полноценным ручным резаком.

Оно обладает:

• теми же рабочими возможностями;
• гарантирует более высокую достоверность и качество обработки.

Никто не будет опровергать тот факт, что значительно комфортнее употреблять сверлильный механизм для создания отверстий (точность обработки с оборудованием выше). Большая часть современных модификаций этой адаптации обустроены тисками для фиксации элемента во время обработки, а также рамкой, в которой такой элемент может беспрепятственно передвигаться.

Непосредственно инструмент располагается в специальном держателе для сверла (корзинке), являющейся многоцелевым зажимным аппаратом и может применяться фактически для любой модификации бурового прибора. Подобное приспособление, в щите которого используется чёткая метрическая сетка, представляется весьма нужным приобретением для каждого домашнего мастера, поскольку оно даёт возможность формировать отверстия с минимальными затратами и правильностью.

Приспособления в виде станка

Очень популярны насадки для дрели, позволяющие использовать устройство в качестве токарного станка по дереву. Подобное оборудование зафиксировано на рабочем столе, и электродрель функционирует как его электроприводной механизм. Для конструкции сверла в случае установки этой консоли применяется особая опора и система крепления.

Мультипозиционный держатель для дрели доступен в различных версиях дизайна с разными комплектом разрезающих приборов и устройств, дающими возможность легко и просто осуществить мечту многочисленных домашних мастеров — иметь в собственном распоряжении токарный станок. Безусловно, токарный механизм, приводимый в действие обыкновенной электрической дрелью, не может выдержать сравнение со специальным оборудованием. В случае если применять такой прибор в активном порядке, электрическая дрель не выдерживает существенных и долговременных нагрузок и, как итог, вскоре не включится.

Более известными приборами для дрели являются насадки, что дают возможность сделать электрический наждачный механизм. С конструкцией ручки для дрели нет практически никаких проблем, в том числе и для малоопытных мастеров.

Подобные приспособы для дрели могут применяться:

• для заточки ножей и круговых пил;
• для возобновления геометрических характеристик свёрл, токарных мельниц, бит и ножей.

Подобным образом, применяя такие устройства с целью заточки, можно не только урегулировать многочисленные задачи, но и сберечь средства. Таким образом можно применять подобный наждак даже для тех, у кого нет навыка в этой области.

Применение дрели в качестве насоса

Есть возможность применения электрической дрели в качестве привода насоса, предназначенного для перекачивания жидкостей. Хоть этот насос и не предназначен для длительного и активного применения, но он может продуктивно разрешать многочисленные задачи. В частности, он может благополучно откачивать незначительные объёмы вязких жидкостей (например, масла либо краски) и обыкновенной воды.

Для того чтобы поменять темп откачки жидкой среды, достаточно поменять число витков, производимых сверловочным патроном.

Корпуса бурильных насосов, как правило, сделаны из пластмассы, они не имеют длительного времени работы, но этот недостаток возмещается низкой ценой подобных приборов.

Электробуры с шаблонами

Электробуры часто применяются одновременно с особыми шаблонами, которые не только лишь увеличивают достоверность бурения и последующей установки, но и существенно стимулируют обработку. Направляющая приставка для дрели выполнена из металла и сохраняет собственные геометральные качества в течение длительного периода времени. Для домашнего применения можно приобрести доступный пластмассовый образец, который хоть и не настолько крепкий, как их металлический аналог, но гарантирует высочайшую достоверность обработки.

Смысл шаблонов для сверления состоит в том, что их структура содержит размеры и положение отверстий, производимых в элементах дизайна мебели. Имеются шаблоны, предназначенные для сверления отверстий для крепления мебельных петель, вставки замков и конструкции мебельных стяжек. В таких струбцинах находится не только промежуток между отверстиями, но и промежуток, в котором подобные отверстия должны размещаться от кромки заготовки. Самодельные насадки, применяемые в наборе со свёрлами, кроме того, используются для расширения функциональности.

Насадки для шлифовки деталей

Среди российских специалистов, а также тех, кто чинит авто, популярны шлифующие и полировальные приборы. Рабочим органом, оснащенным шлифовальными соплами, может быть барабан с наждачной бумагой, наклеенной к ее поверхности либо войлочный диск.

Материал, с помощью которого электродрель будет иметь контакт с обрабатываемой поверхностью, выбирается в зависимости от характера технологической задачи. Подобным образом шлифовальный самодельный механизм часто изготавливают из абразивного материала соответственного размера зерна, а войлок приклеивают к полировке. Поворотный механизм для шлифовки также снабжается с щёткой, установленной в сверлильный миксер с хвостовиком.

Параллельный упор для дрели при шлифовке автомобиля может применяться не только после ремонта кузова, но и в тех случаях, когда владелец автомобиля желает придать ему первоначальный сверкающий вид. В случае если нужно сэкономить на покупке насадки, можно сделать подобное приспособление самостоятельно. Для этого подойдет деревянный барабан, центральная часть которого должна быть основательно зафиксирована хвостовиком. Благодаря этому структурному компоненту такое устройство будет надежно закреплено в сверлильном патроне.

Если нужно сэкономить на покупке серийных угловых устройств, можно сделать насадку для дрели своими руками. В таких случаях лучше обратиться к советам тех, кто уже занимался практическими решениями таких вопросов и решил поделиться своим опытом.

Долговечный токарный станок из дрели

Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого токарного станка своими руками. Работает самоделка на основе дрели, при помощи нее можно выполнять различную мелкую работу, вытачивать ручки для инструмента как пример. Собрано все из стали, а значит, что самоделка долговечная. Основным материалом для станка является швеллер и двутавр, оба эти профиля очень крепкие и не сгибаются, что важно для токарного станка. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
– двутавр;
– листовая сталь;
– квадратная труба;
– профильная труба;
– болты, гайки, кругляк;
– небольшой радиальный подшипник для задней бабки.

Список инструментов:
– болгарка;
– сварочный аппарат;
– дрель;
– напильники;
– рулетка;
– маркер;
– краска по металлу.

Процесс изготовления самоделки:

Шаг первый. Изготовление основы
Первым делом изготовим основу, тут автор решил использовать такую конструкцию как двутавр, он похож на швеллер, только имеет бортики еще и с обратной стороны. Материал хорошо чистим от ржавчины проволочной щеткой. Нам нужно приварить опоры, при помощи которых самоделка будет крепиться к столу. Проще всего приварить к торцам куски уголка, но автор наварил пластины, вырезанные из пильного диска, использовал, что было под рукой.

Стачиваем острые углы и сверлим отверстия под крепежные болты или саморезы.

Шаг второй. Передняя бабка
Монтируем переднюю бабку, на которой будет закреплена дрель. В качестве материала используем кусок двутавра, привариваем к нему пластину и изготавливаем хомут. Для хомута понадобится кусок круглой трубы, разрезаем ее вдоль и привариваем уши под болт с гайкой. Дрель будет зажиматься хомутом в той части, где крепится передняя ручка.

Привариваем хомут к бабке, проверяем углы, патрон дрели должен быть параллелен основе, это позволит выставить соосность с задней бабкой.

Шаг третий. Собираем заднюю бабку
Для задней бабки делаем основу из куска двутавра. Нужно срезать у двутавра ребра с одной стороны и приварить из внахлест к ребрам с другой стороны. В итоге получится кусок швеллера с направляющими, эта деталь будет ездить по основе как поезд по рельсам. В завершении автор просверлит отверстие и будет фиксировать бабку болтом с гайкой. В основе болгаркой прорезаем щелевое отверстие, зачищаем все напильником, чтобы ничего не мешало перемещению бабки.






Привариваем к платформе саму бабку, которая собрана из куска трубы и двух подшипников, в бабку заворачивается кусок болта или резьбового стрежня. Крепим бабку толстыми стальными пластинами, выставив соосность со сверлом дрели.

С одной стороны резьбового стержня крепим ручку, а с другой стороны ставится упор в виде копья. Упор у автора на подшипнике, но для такого профиля упора вращение не обязательно.

Шаг четвертый. Подручник
Делаем подручник, в который будем упирать рабочий инструмент. В качестве основы используется кусок квадратной трубы, труба фиксируется на основе болтом с гайкой и шайбами. В трубу ввариваем кусок круглой трубы, в нее будет заходить кругляк, кругляк должен фиксироваться путем зажатия болтом. Ну а уже к кругляку привариваем сам упор, в качестве которого подойдет кусок уголка. Как итог, такой подручник можно регулировать по высоте и по углу.

Шаг пятый. Покраска, сборка, испытания
Красим все детали самоделки, теперь все отлично смотрится, станок будет легко мыться, и не будет ржаветь, за ним будет приятно работать. Собираем самоделку, зажимаем дрель. В патрон дрели автор устанавливает перьевое сверло, оно будет держать и вращать деревянный брусок или другой материал.


В качестве материала автор решил попробовать сделать ручку из деревянного бруска. Самоделка отлично справилась с задачей. В целом характеристики и точность работы машины будет во многом зависеть от выбранной дрели.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Токарный станок из дрели сделать своими руками

О токарном станке в гараже мечтает каждый мастер, однако далеко не все могут позволить себе такое оборудование. Прежде всего, это связано не только с высокой стоимостью оборудования, но и с его размерами. Если возникает потребность выточить заготовку из дерева, то заменить полноценный агрегат сможет токарный станок из дрели, сооруженный своими руками. Сооружение такого устройства не занимает много времени, но самое главное, что этот агрегат сможет полноценно заменить специализированный агрегат для обработки дерева.

Что такое токарный станок и можно ли его сделать самому

Перед тем, как делать устройство, нужно представить себе заводской токарный станок и его конструкцию. Основывается заводское устройство на следующих элементах:

1. Станина или основание
2. Передняя бабка
3. Задняя бабка
4. Суппорт (его еще называют подручником)

Для чего нужны все эти элементы, разберемся подробно, чтобы иметь представление о том, что надо для изготовления самодельного токарного станка из дрели.

1. Основание — это устройство, соединяющее составные детали приспособления. Станина служит для устойчивости всего оборудования. Если это заводской станок, то станина на нем является неподвижной, что связано с большим весом всего оборудования
2. Передняя опора (бабка) — это часть устройства, которая предназначена для фиксации и совершения вращательных движений заготовки. Если говорить проще, то передней бабкой именуется крепление, которое расположено перпендикулярно к станине. На заводском станке к передней бабке крепится приводной механизм, за счет которого и производится вращение заготовки. Для этого фиксатор оснащен специальной конструкцией для центрирования заготовки, а также приводом ее в движение
3. Задняя опора — вторая точка закрепления обрабатываемой детали, которая отвечает не только за центрирование и свободное вращение, но еще и за регулирование длины, что зависит от размеров заготовок. Подвижный вал задней бабки центрирован с приводным валом передней бабки
4. Суппорт — его еще называют подручником, который предназначен для обработки заготовок. Подручник смещается по станине, что позволяет производить равномерную обработку вращающейся детали, фиксируемой в передней и задней бабке. За счет суппорта токарь перемещает режущий ручной инструмент в виде стамески по заготовке

Если расстояние между упором для резцов и обрабатываемой деталью будет большим, то в процессе режущий инструмент (стамеску), может выдернуть из рук. Чтобы предотвратить это явление, надо при сооружении самодельного станка учесть подвижность суппорта во всех направлениях. Зная, как устроен заводской токарный станок для обработки дерева, надо действовать, и начинать его создание из электрической дрели.

Выбираем материал для создания токарного агрегата

Часто среди домашних умельцев находятся такие, которые стремятся сделать токарный станок своими руками из дрели. Процесс создания вовсе не трудный, и для достижения положительного результата, понадобится взять необходимые материалы. Для создания самодельного токарного станка по дереву понадобятся такие инструменты и расходные материалы:

1. Электрическая дрель — служит в качестве приводного механизма. Она крепится к стенке передней бабки. Чтобы закрепить заготовку в патроне дрели, понадобится сделать специальный крепеж в виде трезубца
2. Для производства станины следует использовать ДСП, доску или верстак, на котором собирается устройство. Станина может быть изготовлена из стали, что положительно отразится на надежности самодельного устройства, однако при этом усложняется процесс изготовления устройства
3. Передняя и задняя бабки делаются из брусьев, досок или же железных уголков. От используемых материалов зависит прочность и надежность самодельного устройства
4. Суппорт также можно соорудить из бруска и доски, сделав из них конструкцию в форме буквы «Т». Если станина металлическая, то и суппорт также желательно делать из аналогичного материала. При этом нужно учитывать главное требование — это подвижность механизма во всех направлениях

Это интересно! Не рекомендуется для создания токарного станка брать пластик за основу, так как такая самоделка окажется не надежной, и в любой момент заготовка при обработке может вылететь из фиксаторов.

Деревообрабатывающие материалы при производстве станка применять можно, но при этом надо понимать, что на таких агрегатах можно обрабатывать лишь малоразмерные заготовки и детали, например, производство рукояток для ножей, ручек для мебели и т.п. Если нужен надежный станок, которым планируется пользоваться часто, то лучше сделать его из металлических конструкций.

Как быстро сделать станок токарный по дереву самостоятельно

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

1. Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
2. Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
3. Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка. Длина рейки равна расстоянию между передней и задней опорами
4. Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец. Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки. В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку. Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

Это интересно! Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

Делаем из дрели токарный станок по металлу

Со станком из дрели все намного проще, чем с устройством для обработки металла. Если запланировали сделать из дрели станок для обработки металла, то необходимо понимать, что мощности двигателя электроинструмента недостаточно. Двигатель будет испытывать частые перегрузки, поэтому долго инструмент при продолжительном применении самоделки не прослужит.

Токарный станок из дрели по металлу надо изготавливать исключительно из металлических материалов. Конструктивно агрегат по дереву имеет сходство с устройством для обработки металла. Различие лишь в том, что токарный станок по металлу имеет суппорт с закрепленным ножом. В устройстве по дереву роль резака выполняет стамеска, которую удерживает токарь.

Если запланировали сделать токарный станок из дрели для обработки металлических заготовок, то обрабатывать можно исключительно детали из мягких видов стали, как медь, алюминий или бронза. Использовать в конструкции самоделки необходимо исключительно мощный и профессиональный электроинструмент. Бытовые дрели не подходят в качестве приводных устройств при изготовлении токарных устройств (по дереву и металлу), так как они быстро выйдут из строя.

Это интересно! Делая самодельный токарный станок, особое внимание нужно уделить не внешнему виду, а надежности крепежных устройств. Ведь опасность устройства заключается в том, что вращающаяся заготовка может вылететь из фиксаторов, и попасть прямо в мастера. Чтобы исключить получение серьезных травм, работать на таком устройстве необходимо не только в защитных очках, но и в каске.

Как увеличить функционал устройства

Сооруженный своими руками станок из дрели применяется не только для обрабатывания заготовок, но еще и для проведения таких манипуляций, как нанесение красящих веществ, а также производить перемотку двигателей и трансформаторов.

К самодельному токарному станку понадобится купить заводской набор приспособлений для обработки заготовок. С этим оборудованием можно производить разную обработку материалов. Достоинство самодельного устройства в том, что для его создания необходимо минимум вложений и затрат, но при этом максимум смекалки и воображения.

Подводя итог, нужно отметить, что простейший токарный станок по дереву сделать может каждый, у кого есть дрель. При необходимости дрель всегда можно извлечь, и использовать инструмент по своему прямому назначению. Пошаговая инструкция по изготовлению простейшего токарного станка из электродрели за 10 минут представлена на видео ниже.

Такой вариант вполне уместен к применению, но при эксплуатации такого оборудования понадобится соблюдать технику безопасности. Следует заметить, что обрабатывать можно исключительно малоразмерные заготовки.

Публикации по теме

виды и применение приспособлений для дрели

Насадки на дрель, а также приставки для данного электроинструмента наделяют его новыми функциями и возможностью успешно решать различные технологические задачи. Приспособления для оснащения дрели позволяют использовать ее не только для сверления, но и в качестве механической пилы, фрезера, небольшого токарного станка или даже насоса для перекачки жидкостей. Современные производители предлагают множество разнообразных насадок и приставок, которые делают дрель по-настоящему многофункциональной.

Распиловочный станок моделиста на базе дрели

Конечно, насадки и другие приспособления не сделают из дрели устройство, сопоставимое по производительности и точности обработки со специализированным оборудованием, но для решения несложных технологических задач с их помощью ее можно использовать вполне успешно. Очень удобно применять элементы дополнительного оснащения дрели для решения строительных и ремонтных задач, а также многих других вопросов, связанных с содержанием жилья в надлежащем состоянии.

Разновидности устройств для дополнительного оснащения дрели

Наиболее распространенным является такое приспособление для дрели, как упор, который позволяет просто и быстро сверлить отверстия на требуемую глубину. Конструкция простейшего упорного приспособления включает в себя вспомогательную ручку и сам упор, на поверхность которого нанесена метрическая шкала.

Более сложную конструкцию и, соответственно, большую функциональность имеет параллельный упор, при помощи которого можно контролировать не только глубину выполняемого отверстия, но и положение его оси относительно поверхности обрабатываемого изделия или конструкции. Выпускаются приставки данного типа и для инструмента, используемого при строительстве и ремонте, и для дрелей по дереву.

Выборка глухих отверстий под мебельные петли сверлом форстнера намного упрощается с использованием стойки для дрели

Параллельные упоры, предназначенные для использования в комплекте с инструментом для строительных и ремонтных работ, устанавливаются на мощные дрели, при помощи которых выполняют бурение отверстий в бетонных и кирпичных строительных конструкциях. Приставка данного типа состоит из упора со шкалой и вспомогательной ручки для дрели. В отдельных моделях параллельных упоров предусмотрен встроенный отсос для удаления отходов обработки, который подключается к пылесосу.

Популярными среди домашних мастеров являются приспособления для дрели, при помощи которых ее можно использовать для выполнения столярных работ. Дрель, оснащенная такой приставкой, – это, по сути, небольшая фрезерная установка. В ее конструкции присутствует вертикальная стойка с направляющими, по которым перемещается специальная корзина с зафиксированным в ней электроинструментом. Конечно, подобный вертикальный фрезерный станок не способен обеспечить такую же точность и производительность выполняемой обработки, как специализированное оборудование, но для выполнения несложных работ в домашней мастерской он подходит.

Посредством этой фрезерной насадки вырезаются пазы, щели или профили

Достаточно большую категорию среди элементов дополнительного оснащения ручного электрического инструмента составляют насадки и приставки для дрели, при помощи которых можно выполнять сверление под углом. Такое приспособление для сверления отверстий работает там, где использовать обычную дрель не представляется возможным. Рабочая головка в зависимости от модели данного оборудования может располагаться под различными углами (до 90°) по отношению к оси вращения основного патрона дрели. Наиболее популярными и востребованными являются приспособления для сверления под углом 90 градусов.

Сверлильная стойка с изменяемым углом наклона позволяет легко высверливать косые отверстия

На современном рынке широко представлены приспособления для сверления отверстий, которые позволяют не только ограничивать глубину создаваемых отверстий и контролировать вертикальность их оси, но и использовать дрель в качестве небольшого фрезера. Особенно популярны такие девайсы среди домашних мастеров, которые самостоятельно занимаются изготовлением мебели.

При использовании различных рабочих насадок на дрель для обработки дерева можно выполнять множество технологических операций (в частности, боковое сверление отверстий в изделиях круглой или более сложной конфигурации, требующее применения специальных вкладышей). На отдельные модели таких приспособлений устанавливаются специальные отсосы, подключаемые к пылесосу, при помощи которых из зоны обработки удаляются пыль и мелкая стружка. Следует иметь в виду, что даже такие функциональные устройства не позволяют сделать из дрели полноценный ручной фрезер, который обладает такими же операционными возможностями, но обеспечивает более высокую точность и качество выполняемой обработки.

Пылеудаляющие насадки на дрель

Никто не будет оспаривать тот факт, что применять для формирования отверстий не дрель, а сверлильный станок значительно удобнее (да и точность обработки с помощью стационарного оборудования выше). Между тем и из ручного электроинструмента можно сделать простейший сверлильный станок, для чего используется направляющая приставка для дрели. Большинство современных моделей такого приспособления комплектуется тисками для фиксации детали в процессе обработки, а также станиной, по которой такие тиски могут свободно перемещаться. Сам электроинструмент помещается в специальный держатель для дрели (корзину), который является универсальным зажимным устройством и может использоваться практически для любых моделей сверлильного инструмента. Такое приспособление, на стойку которого нанесена точная метрическая шкала, является очень полезным приобретением для любого домашнего мастера, так как позволяет выполнять отверстия с меньшими трудозатратами и более высокой точностью.

Сверлильная стойка в паре с тисками добавляет возможность зажимать заготовки и даже шлифовать их

Высокой популярностью пользуются приставки к дрели, позволяющие использовать ее в качестве токарного станка по дереву. Такая оснастка закрепляется на рабочем столе, а сама дрель выступает в роли ее приводного механизма. Для установки дрели в конструкцию такой приставки используются специальная подставка и крепежный механизм.

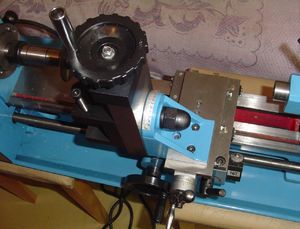

Самодельный токарный станок из дрели

Подобные приставки выпускаются в различном конструктивном исполнении, с разным набором режущих инструментов и приспособлений, позволяют легко воплотить в жизнь мечту многих домашних мастеров о том, чтобы иметь в распоряжении свой токарный станок. Конечно, токарный станок, приводимый в действие обычной электродрелью, не сравнится со специализированным оборудованием ни по ресурсу работы, ни по точности и производительности выполняемой обработки. Если использовать такую приставку в интенсивном режиме, электродрель не выдержит значительных и продолжительных нагрузок и в итоге выйдет из строя. Именно поэтому, чтобы не остаться без дрели, применять такую приставку следует для выполнения несложных и не слишком продолжительных токарных работ по дереву.

К наиболее популярным приспособлениям для дрели относятся приставки, которые позволяют превратить такой инструмент в электроточило или наждак. С их установкой не возникает никаких сложностей даже у неопытных мастеров. Такие приставки можно использовать не только для заточки ножей и полотен дисковых пил, но и для восстановления геометрических параметров сверл, токарных резцов, стамесок и ножей рубанков. Таким образом, применяя такие приспособления на дрель для заточки, можно не только решить с их помощью многие бытовые вопросы, но сэкономить на обращении к квалифицированным специалистам. Успешно использовать подобный наждак, в том числе и для заточки режущих инструментов, могут даже те, кто не имеет опыта в этой области.

В качестве рабочей насадки этого станка можно использовать наждачные или шлифовальные диски

Дополнительная оснастка на дрель необходима не только домашним мастерам, но и профессиональным мебельщикам. К такой оснастке, в частности, относится приставка для фрезерования, при помощи которой в столярных изделиях и элементах мебели выполняют пазы для создания угловых соединений. При использовании такой приставки нет необходимости фиксировать обрабатываемые детали в зажимном устройстве. Она обеспечивает высокую точность обработки, а для создания паза требуемой ширины и глубины в ее оснащении предусмотрены специальные регулировочные элементы.

Для того чтобы даже в самых труднодоступных местах эффективно использовать инструменты, приводимые во вращение дрелью, можно приобрести гибкий привод или угловой адаптер.

Угловая насадка для дрели

Гибкий привод и угловая насадка на дрель одним концом фиксируются в патроне дрели. Второй их конец оснащен зажимным устройством, в котором можно закреплять сверлильный, фрезерный, абразивный и любой другой инструмент с хвостовиком подходящего диаметра. Выбирая между двумя такими приспособлениями, следует учитывать, что гибкий привод с точки зрения обработки труднодоступных мест обладает большими возможностями, чем угловая насадка для дрели. Угол изгиба такого привода не ограничивается 90°, он может быть любым.

Примеры использования угловых насадок

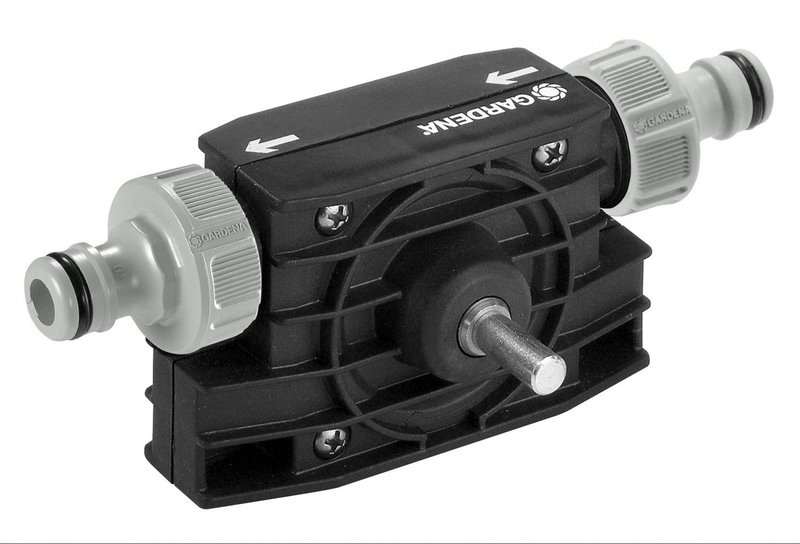

Вопрос о том, возможно ли использовать электрическую дрель в качестве привода насоса, предназначенного для перекачивания жидкостей, не лишен смысла. Чтобы практически решить такую задачу, можно не придумывать различные самоделки, не ломать голову над изготовлением надежного крепления для дрели на корпусе типового насоса и над тем, какой использовать переходник. Все эти вопросы уже продуманы специалистами и реализованы в конструкции приставки-насоса.

Несмотря на небольшие размеры, насадка-насос может обеспечивать вполне приличное давление

Такой насос для дрели, хотя и не предназначен для длительного и интенсивного использования, способен эффективно решать многие задачи. В частности, он может успешно перекачивать небольшие объемы как вязких жидкостей (таких, например, как масло или краска), так и обычной воды. Чтобы изменить скорость откачки жидкой среды, достаточно поменять количество оборотов, совершаемых патроном дрели. Поскольку корпусы насосов для дрели, как правило, изготавливаются из пластика, они не отличаются длительным сроком службы, но этот недостаток компенсируется невысокой стоимостью таких устройств.

Мебельный кондуктор обеспечивает точную центровку и перпендикулярность высверливаемых дрелью отверстий

Электрические дрели часто применяются в комплекте со специальными шаблонами, которые не только повышают точность выполнения сверления и дальнейшей сборки, но и значительно ускоряют процесс обработки. Шаблоны для профессионалов изготавливаются из металла, сохраняют свои геометрические параметры на протяжении длительного времени. Для домашнего пользования можно приобрести недорогой пластиковый шаблон, который, хотя и не отличается такой долговечностью, как их металлический аналог, обеспечивает высокую точность выполняемой обработки.

Шаблоны для сверления разделяются на бытовые и профессиональные

Смысл шаблонов для сверления заключается в том, что в их конструкции заложены типоразмеры и расположение отверстий, наиболее часто выполняемых в элементах мебельных конструкций. Так, есть шаблоны, предназначенные для сверления отверстий под закрепление мебельных петель, врезку замков и установку мебельных стяжек. В таких шаблонах точно выдержано не только расстояние между выполняемыми отверстиями, но и расстояние, на котором такие отверстия должны находиться от кромки обрабатываемого изделия.

Виды насадок для дрелей

Насадки, используемые в комплекте с дрелями, тоже применяются для расширения функциональных возможностей последних. Сюда, в частности, относится ряд насадок для дрели для резки листового металла. Такие насадки на дрель для резки металла могут работать как вырубные или высечные ножницы. Даже при использовании с обычной дрелью или шуруповертом они демонстрируют высокую эффективность. Например, такая насадка на дрель для резки способна справиться с металлическим листом толщиной до 1,5 мм, сеткой, изготовленной из металла, и толстым пластиком.

Насадка для резки металлов и пластиков

В большинстве случаев для резки металла лучше применять именно насадку на дрель, а не ручной или электрический лобзик. Объясняется это тем, что лобзик, как и многие другие устройства, при помощи которых можно резать листовой металл, способствуют интенсивному нагреву зоны обработки. Это может привести к сгоранию защитного покрытия, нанесенного на поверхность листа. Среди наиболее популярных насадок для дрели, используемых для резки листового металла, можно выделить устройства, называемые «Сверчок» и «Стальной бобер», а также приспособления, выглядящие как ножницы по металлу, но приводимые в действие дрелью или шуруповертом.

Среди домашних мастеров, а также тех, кто профессионально занимается кузовным ремонтом автомобилей, большой популярностью пользуются шлифовальные и полировальные насадки на дрели. Рабочим органом, которым оснащаются такие шлифовальные насадки, может быть барабан с наклеенной на его поверхность наждачной бумагой, а также фетровый или войлочный диск.

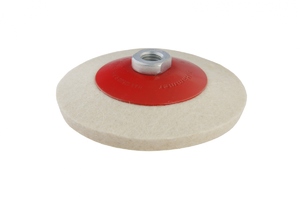

Для использования дрели в качестве полировочного станка достаточно закрепить инструмент на столе с помощью держателя

Материал, посредством которого насадка на дрель для шлифовки будет контактировать с обрабатываемой поверхностью, выбирается в зависимости от характера технологической задачи. Так, шлифовочный инструмент, при помощи которого выполняется более грубая обработка, часто изготавливается из абразивного материала соответствующей зернистости, а на полировочный наклеивается войлок или фетр. В качестве полировочного инструмента также используется насадка-щетка, устанавливаемая в патроне дрели при помощи своего хвостовика.

Насадка на дрель для полировки автомобиля может использоваться не только после выполненного кузовного ремонта, но и в тех случаях, когда владелец транспортного средства желает придать ему первозданный сияющий вид. При желании сэкономить на приобретении шлифовальных насадок для дрели можно сделать такое приспособление своими руками. Для этого подойдет самодельный деревянный барабан, в центральной части которого необходимо надежно зафиксировать хвостовик. При помощи данного конструктивного элемента такое устройство будет фиксироваться в патроне дрели. Шлифовка и полировка дрелью с использованием подобного барабана может осуществляться при помощи таких материалов, как наждачная бумага, войлок и фетр.

Нейлоновая насадка-щетка поможет очистить двигатель

По похожему принципу работают насадки для электроинструмента, применяемые для зачистки изделий из различных материалов. Так, для зачистки изделий из металла могут использоваться металлические и абразивные насадки, а также насадка-щетка. Щетка изготовлена из металлической проволоки и позволяет эффективно очистить поверхность изделия от загрязнений, ржавчины и остатков старого лакокрасочного покрытия. Сама щетка, которой оснащаются такие насадки, может располагаться на торцевой или боковой части приспособления (все зависит от задач, которые предстоит решить). Различаются подобные насадки и по материалу, из которого изготовлена щетка. Такими материалами, в частности, могут быть полимерные волокна или металлическая проволока.

Используя насадку для замешивания раствора, обычную дрель можно превратить в эффективный строительный миксер. Замес строительных и отделочных смесей, который выполняется при помощи насадки-миксера для дрели, осуществляется не только быстро, но и качественно. Важно только не превышать объем замешиваемой смеси, чтобы не снизить эффективность использования такого устройства.

Используя дрель в качестве миксера, следует рассчитывать нагрузку пропорционально мощности инструмента

Говоря о том, что можно сделать при помощи дополнительной оснастки, используемой в комплекте с ручным электрическим инструментом, следует также упомянуть насадку-заклепочник на дрель. Инструмент, на который устанавливается такая насадка, должен обладать функцией реверса, а заклепка, фиксируемая при помощи такого приспособления, может быть только вытяжного типа.

При желании сэкономить на приобретении серийных приспособлений можно изготовить многие насадки для дрели своими руками. В таких случаях лучше пользоваться советами тех, кто уже занимался практическим решением подобных вопросов и решил поделиться своим опытом через интернет.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

90000 Page Not Found | MIT 90001 Skip to content ↓ 90002 90003 Education 90004 90003 Research 90004 90003 Innovation 90004 90003 Admissions + Aid 90004 90003 Campus Life 90004 90003 News 90004 90003 Alumni 90004 90003 About MIT 90004 90003 More ↓ 90002 90003 Admissions + Aid 90004 90003 Campus Life 90004 90003 News 90004 90003 Alumni 90004 90003 About MIT 90004 90031 90004 90031 Menu ↓ Search Menu Uh oh, looks like we couldnt find what you were looking for! 90034 Try searching for something else! What are you looking for? See More Results 90035 Suggestions or feedback? 90036 .90000 10pcs WCMT050308 FN ACZ 330 boring drill turning tool Hard Alloy Carbide Cutter Turning tools inserts CNC lathe tools | cnc lathe tool | turning toollathe tools 90001 90002 90003 90004 90002 90004 90002 90004 90002 90004 90002 90004 90002 90004 90002 90004 90002 1. We will make process on your order within 24-28 hours after receiving your payment. 90004 90002 2.We only ship to consigned address you have provided. Please kindly check again to make sure the address for your order is as same as the address we need to ship to.90004 90002 3.SERVICE TRANSIT TIME is provided by the carrier, which does not include weekends and holidays. Transit times may vary, particularly during the holiday season. 90004 90002 4.If you have not received your parcel within 30 days after finishing payment, 90004 90002 please contact with us in time.We will update the tracking information for you and reply to you as soon as possible. Our goal is to satisfy every customer with serious and enthusiasm! 90004 90002 5.For some remote areas, sometimes you have to accept the delivery time with patience in around 60-90days via AliExpress Standard Shipping Method after placing the order.90004 90002 If you can not accept this long shipping time, please kindly do not make an order. 90004 90002 If your order can not be arrived in your assigned destination within 120days, we are willing to provide you with full refund within 24 hours. 90004 90002 6.If you want to choose EMS, DHL, TNT, Fedex or any other Post Air Mail System, please contact with us. 90004 90002 90004 90002 In many countries, there is no additional inport duties, tariffs and / or taxes imposed. 90004 90002 However Import duty / VAT / GST may be imposed by your country.90004 90002 there buyer shall be responsible for finding out if any such duties are applicable. 90004 90002 However, the buyer shall be responsible for any and all such costs imposed by customs in their country 90004 90002 90004 90002 1.please notify us within 7 days from date of delivery if item you receive is not as described 90004 90002 2.All items considered for exchange or refund must returned in “as new” condition, used item and may be considered for trade-in purposes only.90004 90002 3.Buyer is responsible for the shipping cost of return postage. 90004 90002 4.Shipping and insurance costs will not be refunded. 90004 90002 5.We will arrange for a replacement to be sent as soon as the item is received by us. 90004 90002 6.Items found not be defective will be returned at buyer’s expense. 90004 90002 7.We’re sorry but there will be no returns due to changing your mind. 90004 90002 90004.90000 10pcs WCMT WCMX040208 FN ACZ 330 boring drill turning cnc lathe tools | cnc lathe tool | lathe toolslathe turning tool 90001 90002 90003 90002 90005 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 1. We will make process on your order within 24-28 hours after receiving your payment. 90003 90002 2.We only ship to consigned address you have provided. Please kindly check again to make sure the address for your order is as same as the address we need to ship to.90003 90002 3.SERVICE TRANSIT TIME is provided by the carrier, which does not include weekends and holidays. Transit times may vary, particularly during the holiday season. 90003 90002 4.If you have not received your parcel within 30 days after finishing payment, 90003 90002 please contact with us in time.We will update the tracking information for you and reply to you as soon as possible. Our goal is to satisfy every customer with serious and enthusiasm! 90003 90002 5.For some remote areas, sometimes you have to accept the delivery time with patience in around 60-90days via AliExpress Standard Shipping Method after placing the order.90003 90002 If you can not accept this long shipping time, please kindly do not make an order. 90003 90002 If your order can not be arrived in your assigned destination within 120days, we are willing to provide you with full refund within 24 hours. 90003 90002 6.If you want to choose EMS, DHL, TNT, Fedex or any other Post Air Mail System, please contact with us. 90003 90002 90003 90002 In many countries, there is no additional inport duties, tariffs and / or taxes imposed. 90003 90002 However Import duty / VAT / GST may be imposed by your country.90003 90002 there buyer shall be responsible for finding out if any such duties are applicable. 90003 90002 However, the buyer shall be responsible for any and all such costs imposed by customs in their country 90003 90002 90003 90002 1.please notify us within 7 days from date of delivery if item you receive is not as described 90003 90002 2.All items considered for exchange or refund must returned in “as new” condition, used item and may be considered for trade-in purposes only.90003 90002 3.Buyer is responsible for the shipping cost of return postage. 90003 90002 4.Shipping and insurance costs will not be refunded. 90003 90002 5.We will arrange for a replacement to be sent as soon as the item is received by us. 90003 90002 6.Items found not be defective will be returned at buyer’s expense. 90003 90002 7.We’re sorry but there will be no returns due to changing your mind. 90003 90002 90003.
