Содержание

для фрезерования, заточки сверл, перпендикулярного сверления, резки металла и другие

Немногие из пользователей знает, что обыкновенная дрель может выполнять кроме сверления весьма необычные функции. Для этих целей существуют весьма оригинальные приспособления для дрели, способные расширить ее сферу применения. Рассмотрим разновидности насадок и приставок, которые превращают дрель в совершенно другой агрегат, способный выполнять несвойственные ей функции на бытовом уровне.

Упоры

Этот вид приспособлений наиболее широко представлен и имеет много интерпретаций.

  1. Ограничитель сверления. На вспомогательной рукоятке для электрической дрели есть металлический стержень с метрическими делениями — это и есть ограничитель, который упирается в стену или заготовку и не дает сверлу проникать большую глубину.
  2. Выдержка параллели. Эта приспособа более совершенна — она может контролировать глубину будущего отверстия и правильное расположение инструмента, используется для перпендикулярного сверления при строительстве. Есть модели, где одновременно осуществляется удаление пыли с помощью подключенного пылесоса. Приставка может быть выполнена в слиянии с дополнительной рукояткой, которую устанавливают на ударные дрели, предназначенные для длительного использования в строительстве.

В помощь столяру

Приставка для фрезерования превращает обыкновенную дрель в небольшой по размерам домашний станок, который используют при ремонте мебели. Включив низкие обороты и зажав устройство в специальном креплении, можно сделать выборку в нужном месте или проточить боковой паз.

Большой точности обработки поверхности не предвидится, но этого и не нужно, например, при установке рояльных петель — под ними все равно ничего не видно.

Оригинальные насадки

Иногда необходимо просверлить отверстия в весьма труднодоступном месте, куда стандартное изделие не помещается из-за габаритов, тогда используют оригинальные насадки для сверления под различным углом. Угловой привод идеально подходит для использования с любой моделью электрического или аккумуляторного инструмента, потому что он имеет свой патрон, где зажимаются сверла, а вращательный момент передается через редуктор и хвостовик, который фиксируется в основной дрели.

Такое приспособление можно использовать не только при сверлении, но и при закручивании крепежных элементов (шурупов, саморезов и винтов), зачистке и полировке труднодоступных мест — зажимаем нужную биту или насадку и выполняем намеченный объем работ.

Существуют весьма необычного применения приспособы, которые используются для электрической дрели — насосы. Они не могут работать долго — с их помощью можно быстро выкачать вязкие остатки краски из бочки или грунтовую воду, просочившуюся в погреб. Производительность их не очень большая, но и спешить вам некуда. Корпус насадок изготавливается из прочного пластика, срок эксплуатации небольшой, но и цена невысокая.

Стойки

Чтобы точно просверлить необходимые отверстия в различных материалах применяют специальные стойки или направляющие приставки, которые можно приобрести в магазинах — они обеспечивают вертикальное перемещение дрели, зажатой в специальной корзине.

Компактность, плавность хода и точная метрическая шкала делают их привлекательными для оборудования небольшой мастерской, где домашний мастер сможет точно просверлить любые отверстия даже в объектах круглого сечения.

Небольшие тиски с зажатой заготовкой можно установить в любом месте станины и плотно закрепить, благодаря прорезанным в основании пазам.

Уникальное точило

На дрель для заточки различного инструмента можно установить специальные насадки — она превращается в мини-точило, которое можно использовать для заточки сверл, полотен дисковых пил, стамесок, ножей и разного вида рубанков. Ценность этих приставок в том, что они помогают существенно экономить семейный бюджет — услуги профессиональных точильщиков аналогичного инструмента, особенно свёрл, находятся на довольно высоком уровне цен.

Устройство таких насадок позволяет осуществлять работу под разными углами, а для заточки сверл используется цилиндрическая насадка.

Чтобы заточить другие инструменты, применяются специальные устройства.

На фото показаны оригинальная насадка для заточки сверл любого диаметра и станок правки дисковых пил. Установка различных насадок на дрель не представляет особой сложности.

Работа с древесиной

Дрелью можно пользоваться не только для сверления и как миксером, стоит к ней присоединить специальное приспособление — она превращается в оригинальный станок или лобзик по дереву.

Токарный станок

Какой домашний мастер не мечтает о собственном деревообрабатывающем мини-станке, но такие устройства стоят очень дорого. Выход есть — это уникальные приставки к ручной дрели, которые имеют разную конструкцию и соответствующий инструмент для работы. Эти приспособления не годятся для серийного изготовления резных балясин и ножек журнальных столиков, но использовать их на даче или загородном доме будет целесообразно.

Конструкция токарной приставки для дрели весьма простая и компактная, работать сможет любой пользователь — нужно только желание и неторопливость действий.

Лобзик

Трудно поверить, что из электрической дрели можно сделать лобзик, по своей конструкции это довольно разные инструменты, но в мире ничего нет невозможного. Нашелся конструктор, который изобрел насадку, преобразующую вращение дрели в возвратно-поступательные движения пилы по дереву. Теперь можно с помощью дрели резать доски различной толщины, а любителям филигранной работы по дереву — вырезать с помощью лобзика уникальные узоры из многослойной фанеры.

Резка листового железа

Есть специальные насадки на дрели для резки — они были разработаны ведущими инженерами компаний, производящих различные модели дрелей для облегчения работы с кровельным материалом. Работа на крыше не позволяет брать с собой множество инструмента, а спускаться каждый раз, чтобы обрезать излишки на стационарном оборудовании — дело хлопотное.

При помощи обыкновенной дрели на аккумуляторах можно прямо на месте отрезать от стального листа нужную полоску или удалить излишки. При помощи такой насадки для резки металла можно резать сетку из металла, толстую пластмассу, вырезать из целого листа необходимой конфигурации и размера детали.

Уникальное приспособление свободно режет металл, при этом можно изменять угол расположения инструмента и работать не только под прямым углом 90 градусов, как это делают обыкновенные ножницы по металлу.

На базе электрической или аккумуляторной дрели в небольшой мастерской можно сделать много полезных инструментов своими руками, например:

  • приспособление для дрели в виде сверлильного станка;
  • шлифовальную машинку;
  • точило для ножей и ножниц.

Некоторые умельцы делают даже самодельные дрели различной мощности, которые используют во время ремонта бытовой техники, где стандартную дрель было бы проблематично применить.

Чтобы просверлить нужного диаметра отверстие в заготовке или детали, существуют специальные насадки-шаблоны, облегчающие работу немного неуверенных в своих силах пользователей — называют их кондуктор. Там уже есть стандартные размеры для различных операций, существуют шаблоны профессиональные, изготовленные из стали, и для бытового применения — из пластмассы или прочного пластика.

виды и применение приспособлений для дрели

Насадки на дрель, а также приставки для данного электроинструмента наделяют его новыми функциями и возможностью успешно решать различные технологические задачи. Приспособления для оснащения дрели позволяют использовать ее не только для сверления, но и в качестве механической пилы, фрезера, небольшого токарного станка или даже насоса для перекачки жидкостей. Современные производители предлагают множество разнообразных насадок и приставок, которые делают дрель по-настоящему многофункциональной.

Распиловочный станок моделиста на базе дрели

Конечно, насадки и другие приспособления не сделают из дрели устройство, сопоставимое по производительности и точности обработки со специализированным оборудованием, но для решения несложных технологических задач с их помощью ее можно использовать вполне успешно. Очень удобно применять элементы дополнительного оснащения дрели для решения строительных и ремонтных задач, а также многих других вопросов, связанных с содержанием жилья в надлежащем состоянии.

Разновидности устройств для дополнительного оснащения дрели

Наиболее распространенным является такое приспособление для дрели, как упор, который позволяет просто и быстро сверлить отверстия на требуемую глубину. Конструкция простейшего упорного приспособления включает в себя вспомогательную ручку и сам упор, на поверхность которого нанесена метрическая шкала.

Более сложную конструкцию и, соответственно, большую функциональность имеет параллельный упор, при помощи которого можно контролировать не только глубину выполняемого отверстия, но и положение его оси относительно поверхности обрабатываемого изделия или конструкции. Выпускаются приставки данного типа и для инструмента, используемого при строительстве и ремонте, и для дрелей по дереву.

Выборка глухих отверстий под мебельные петли сверлом форстнера намного упрощается с использованием стойки для дрели

Параллельные упоры, предназначенные для использования в комплекте с инструментом для строительных и ремонтных работ, устанавливаются на мощные дрели, при помощи которых выполняют бурение отверстий в бетонных и кирпичных строительных конструкциях. Приставка данного типа состоит из упора со шкалой и вспомогательной ручки для дрели. В отдельных моделях параллельных упоров предусмотрен встроенный отсос для удаления отходов обработки, который подключается к пылесосу.

Популярными среди домашних мастеров являются приспособления для дрели, при помощи которых ее можно использовать для выполнения столярных работ. Дрель, оснащенная такой приставкой, – это, по сути, небольшая фрезерная установка. В ее конструкции присутствует вертикальная стойка с направляющими, по которым перемещается специальная корзина с зафиксированным в ней электроинструментом. Конечно, подобный вертикальный фрезерный станок не способен обеспечить такую же точность и производительность выполняемой обработки, как специализированное оборудование, но для выполнения несложных работ в домашней мастерской он подходит.

Посредством этой фрезерной насадки вырезаются пазы, щели или профили

Достаточно большую категорию среди элементов дополнительного оснащения ручного электрического инструмента составляют насадки и приставки для дрели, при помощи которых можно выполнять сверление под углом. Такое приспособление для сверления отверстий работает там, где использовать обычную дрель не представляется возможным. Рабочая головка в зависимости от модели данного оборудования может располагаться под различными углами (до 90°) по отношению к оси вращения основного патрона дрели. Наиболее популярными и востребованными являются приспособления для сверления под углом 90 градусов.

Сверлильная стойка с изменяемым углом наклона позволяет легко высверливать косые отверстия

На современном рынке широко представлены приспособления для сверления отверстий, которые позволяют не только ограничивать глубину создаваемых отверстий и контролировать вертикальность их оси, но и использовать дрель в качестве небольшого фрезера. Особенно популярны такие девайсы среди домашних мастеров, которые самостоятельно занимаются изготовлением мебели.

При использовании различных рабочих насадок на дрель для обработки дерева можно выполнять множество технологических операций (в частности, боковое сверление отверстий в изделиях круглой или более сложной конфигурации, требующее применения специальных вкладышей). На отдельные модели таких приспособлений устанавливаются специальные отсосы, подключаемые к пылесосу, при помощи которых из зоны обработки удаляются пыль и мелкая стружка. Следует иметь в виду, что даже такие функциональные устройства не позволяют сделать из дрели полноценный ручной фрезер, который обладает такими же операционными возможностями, но обеспечивает более высокую точность и качество выполняемой обработки.

Пылеудаляющие насадки на дрель

Никто не будет оспаривать тот факт, что применять для формирования отверстий не дрель, а сверлильный станок значительно удобнее (да и точность обработки с помощью стационарного оборудования выше). Между тем и из ручного электроинструмента можно сделать простейший сверлильный станок, для чего используется направляющая приставка для дрели. Большинство современных моделей такого приспособления комплектуется тисками для фиксации детали в процессе обработки, а также станиной, по которой такие тиски могут свободно перемещаться. Сам электроинструмент помещается в специальный держатель для дрели (корзину), который является универсальным зажимным устройством и может использоваться практически для любых моделей сверлильного инструмента. Такое приспособление, на стойку которого нанесена точная метрическая шкала, является очень полезным приобретением для любого домашнего мастера, так как позволяет выполнять отверстия с меньшими трудозатратами и более высокой точностью.

Сверлильная стойка в паре с тисками добавляет возможность зажимать заготовки и даже шлифовать их

Высокой популярностью пользуются приставки к дрели, позволяющие использовать ее в качестве токарного станка по дереву. Такая оснастка закрепляется на рабочем столе, а сама дрель выступает в роли ее приводного механизма. Для установки дрели в конструкцию такой приставки используются специальная подставка и крепежный механизм.

Самодельный токарный станок из дрели

Подобные приставки выпускаются в различном конструктивном исполнении, с разным набором режущих инструментов и приспособлений, позволяют легко воплотить в жизнь мечту многих домашних мастеров о том, чтобы иметь в распоряжении свой токарный станок. Конечно, токарный станок, приводимый в действие обычной электродрелью, не сравнится со специализированным оборудованием ни по ресурсу работы, ни по точности и производительности выполняемой обработки. Если использовать такую приставку в интенсивном режиме, электродрель не выдержит значительных и продолжительных нагрузок и в итоге выйдет из строя. Именно поэтому, чтобы не остаться без дрели, применять такую приставку следует для выполнения несложных и не слишком продолжительных токарных работ по дереву.

К наиболее популярным приспособлениям для дрели относятся приставки, которые позволяют превратить такой инструмент в электроточило или наждак. С их установкой не возникает никаких сложностей даже у неопытных мастеров. Такие приставки можно использовать не только для заточки ножей и полотен дисковых пил, но и для восстановления геометрических параметров сверл, токарных резцов, стамесок и ножей рубанков. Таким образом, применяя такие приспособления на дрель для заточки, можно не только решить с их помощью многие бытовые вопросы, но сэкономить на обращении к квалифицированным специалистам. Успешно использовать подобный наждак, в том числе и для заточки режущих инструментов, могут даже те, кто не имеет опыта в этой области.

В качестве рабочей насадки этого станка можно использовать наждачные или шлифовальные диски

Дополнительная оснастка на дрель необходима не только домашним мастерам, но и профессиональным мебельщикам. К такой оснастке, в частности, относится приставка для фрезерования, при помощи которой в столярных изделиях и элементах мебели выполняют пазы для создания угловых соединений. При использовании такой приставки нет необходимости фиксировать обрабатываемые детали в зажимном устройстве. Она обеспечивает высокую точность обработки, а для создания паза требуемой ширины и глубины в ее оснащении предусмотрены специальные регулировочные элементы.

Для того чтобы даже в самых труднодоступных местах эффективно использовать инструменты, приводимые во вращение дрелью, можно приобрести гибкий привод или угловой адаптер.

Угловая насадка для дрели

Гибкий привод и угловая насадка на дрель одним концом фиксируются в патроне дрели. Второй их конец оснащен зажимным устройством, в котором можно закреплять сверлильный, фрезерный, абразивный и любой другой инструмент с хвостовиком подходящего диаметра. Выбирая между двумя такими приспособлениями, следует учитывать, что гибкий привод с точки зрения обработки труднодоступных мест обладает большими возможностями, чем угловая насадка для дрели. Угол изгиба такого привода не ограничивается 90°, он может быть любым.

Примеры использования угловых насадок

Вопрос о том, возможно ли использовать электрическую дрель в качестве привода насоса, предназначенного для перекачивания жидкостей, не лишен смысла. Чтобы практически решить такую задачу, можно не придумывать различные самоделки, не ломать голову над изготовлением надежного крепления для дрели на корпусе типового насоса и над тем, какой использовать переходник. Все эти вопросы уже продуманы специалистами и реализованы в конструкции приставки-насоса.

Несмотря на небольшие размеры, насадка-насос может обеспечивать вполне приличное давление

Такой насос для дрели, хотя и не предназначен для длительного и интенсивного использования, способен эффективно решать многие задачи. В частности, он может успешно перекачивать небольшие объемы как вязких жидкостей (таких, например, как масло или краска), так и обычной воды. Чтобы изменить скорость откачки жидкой среды, достаточно поменять количество оборотов, совершаемых патроном дрели. Поскольку корпусы насосов для дрели, как правило, изготавливаются из пластика, они не отличаются длительным сроком службы, но этот недостаток компенсируется невысокой стоимостью таких устройств.

Мебельный кондуктор обеспечивает точную центровку и перпендикулярность высверливаемых дрелью отверстий

Электрические дрели часто применяются в комплекте со специальными шаблонами, которые не только повышают точность выполнения сверления и дальнейшей сборки, но и значительно ускоряют процесс обработки. Шаблоны для профессионалов изготавливаются из металла, сохраняют свои геометрические параметры на протяжении длительного времени. Для домашнего пользования можно приобрести недорогой пластиковый шаблон, который, хотя и не отличается такой долговечностью, как их металлический аналог, обеспечивает высокую точность выполняемой обработки.

Шаблоны для сверления разделяются на бытовые и профессиональные

Смысл шаблонов для сверления заключается в том, что в их конструкции заложены типоразмеры и расположение отверстий, наиболее часто выполняемых в элементах мебельных конструкций. Так, есть шаблоны, предназначенные для сверления отверстий под закрепление мебельных петель, врезку замков и установку мебельных стяжек. В таких шаблонах точно выдержано не только расстояние между выполняемыми отверстиями, но и расстояние, на котором такие отверстия должны находиться от кромки обрабатываемого изделия.

Виды насадок для дрелей

Насадки, используемые в комплекте с дрелями, тоже применяются для расширения функциональных возможностей последних. Сюда, в частности, относится ряд насадок для дрели для резки листового металла. Такие насадки на дрель для резки металла могут работать как вырубные или высечные ножницы. Даже при использовании с обычной дрелью или шуруповертом они демонстрируют высокую эффективность. Например, такая насадка на дрель для резки способна справиться с металлическим листом толщиной до 1,5 мм, сеткой, изготовленной из металла, и толстым пластиком.

Насадка для резки металлов и пластиков

В большинстве случаев для резки металла лучше применять именно насадку на дрель, а не ручной или электрический лобзик. Объясняется это тем, что лобзик, как и многие другие устройства, при помощи которых можно резать листовой металл, способствуют интенсивному нагреву зоны обработки. Это может привести к сгоранию защитного покрытия, нанесенного на поверхность листа. Среди наиболее популярных насадок для дрели, используемых для резки листового металла, можно выделить устройства, называемые «Сверчок» и «Стальной бобер», а также приспособления, выглядящие как ножницы по металлу, но приводимые в действие дрелью или шуруповертом.

Среди домашних мастеров, а также тех, кто профессионально занимается кузовным ремонтом автомобилей, большой популярностью пользуются шлифовальные и полировальные насадки на дрели. Рабочим органом, которым оснащаются такие шлифовальные насадки, может быть барабан с наклеенной на его поверхность наждачной бумагой, а также фетровый или войлочный диск.

Для использования дрели в качестве полировочного станка достаточно закрепить инструмент на столе с помощью держателя

Материал, посредством которого насадка на дрель для шлифовки будет контактировать с обрабатываемой поверхностью, выбирается в зависимости от характера технологической задачи. Так, шлифовочный инструмент, при помощи которого выполняется более грубая обработка, часто изготавливается из абразивного материала соответствующей зернистости, а на полировочный наклеивается войлок или фетр. В качестве полировочного инструмента также используется насадка-щетка, устанавливаемая в патроне дрели при помощи своего хвостовика.

Насадка на дрель для полировки автомобиля может использоваться не только после выполненного кузовного ремонта, но и в тех случаях, когда владелец транспортного средства желает придать ему первозданный сияющий вид. При желании сэкономить на приобретении шлифовальных насадок для дрели можно сделать такое приспособление своими руками. Для этого подойдет самодельный деревянный барабан, в центральной части которого необходимо надежно зафиксировать хвостовик. При помощи данного конструктивного элемента такое устройство будет фиксироваться в патроне дрели. Шлифовка и полировка дрелью с использованием подобного барабана может осуществляться при помощи таких материалов, как наждачная бумага, войлок и фетр.

Нейлоновая насадка-щетка поможет очистить двигатель

По похожему принципу работают насадки для электроинструмента, применяемые для зачистки изделий из различных материалов. Так, для зачистки изделий из металла могут использоваться металлические и абразивные насадки, а также насадка-щетка. Щетка изготовлена из металлической проволоки и позволяет эффективно очистить поверхность изделия от загрязнений, ржавчины и остатков старого лакокрасочного покрытия. Сама щетка, которой оснащаются такие насадки, может располагаться на торцевой или боковой части приспособления (все зависит от задач, которые предстоит решить). Различаются подобные насадки и по материалу, из которого изготовлена щетка. Такими материалами, в частности, могут быть полимерные волокна или металлическая проволока.

Используя насадку для замешивания раствора, обычную дрель можно превратить в эффективный строительный миксер. Замес строительных и отделочных смесей, который выполняется при помощи насадки-миксера для дрели, осуществляется не только быстро, но и качественно. Важно только не превышать объем замешиваемой смеси, чтобы не снизить эффективность использования такого устройства.

Используя дрель в качестве миксера, следует рассчитывать нагрузку пропорционально мощности инструмента

Говоря о том, что можно сделать при помощи дополнительной оснастки, используемой в комплекте с ручным электрическим инструментом, следует также упомянуть насадку-заклепочник на дрель. Инструмент, на который устанавливается такая насадка, должен обладать функцией реверса, а заклепка, фиксируемая при помощи такого приспособления, может быть только вытяжного типа.

При желании сэкономить на приобретении серийных приспособлений можно изготовить многие насадки для дрели своими руками. В таких случаях лучше пользоваться советами тех, кто уже занимался практическим решением подобных вопросов и решил поделиться своим опытом через интернет.

Собираем токарный станок из дрели своими руками

Иногда возникает потребность в выполнении токарных работ в домашних условиях, что сделать без деревообрабатывающего инструмента практически невозможно. Для таких целей, когда нужно выточить из дерева какую-либо несложную деталь, можно сделать токарный станок своими руками из дрели. Такой самодельный станок будет как никогда-кстати в гараже у каждого мастера, поэтому рассмотрим особенности его производства.

Разбираемся в конструктивных особенностях оборудования

Для начала разберем, из чего же состоит простейший токарный станок. Главными элементами токарного станка выступают:

  • Станина.
  • Передняя бабка.
  • Задняя бабка.
  • Подручник(суппорт).

Станиной называется основание, посредством которого осуществляется крепление составных частей. Благодаря станине, обеспечивается устойчивость всего токарного станка. Станина на переносных станках имеет легкий вес, благодаря чему ее можно легко переставлять на другое место.

Передней бабкой именуется такой элемент, с помощью которого осуществляется фиксирование и вращение детали. Крепится же заготовка к патрону, который располагается в шпинделе. Передняя бабка может двигаться по станине, что осуществляется для центрирования и настройки взаиморасположения деталей.

Задней бабкой называется подвижный узел, посредством которого выполняется фиксирование и прижимание заготовки к шпинделю. Благодаря тому, что задняя бабка имеет свойство двигаться по направляющим, можно осуществлять обработку деталей разнообразной длины. Задняя бабка обязана быть соосносной со шпиндельным узлом.

1- струбцина; 2- передняя бабка; 3- подручник; 4- задняя бабка.

Суппортом называется подручник, который двигается по направляющим станины, и фиксируется в рабочем состоянии для выполнения работ с заготовкой. На небольших станках подручник играет роль упора для резцов. Режущий инструмент для обработки прижимается к опорной части, после чего придерживается вручную. Суппорт также имеет свойство перемещаться не только в продольном, но и в поперечном направлении.

Важно знать! Если расстояние от подручника до заготовки будет большим, то это может привести к вырыванию инструмента из рук и травмированию оператора.

Из чего можно сделать токарный станок по дереву

Сделать своими руками токарный станок для обработки древесины вовсе не сложно, особенно если за дело берутся домашние умельцы. Рассмотрим, что же можно использовать в качестве вышеупомянутых элементов при изготовлении самодельного инструмента.

В качестве передней бабки можно использовать самоцентрирующийся патрон. Станину лучше изготовить из металла, так как это обеспечит надежность самодельного инструмента. Металлическими также должны быть и рабочие элементы передней и задней бабки, так как от этого зависит надежность фиксации заготовки.

Важно знать! Не следует проверять эффективность применения других материалов, кроме металла, в качестве рабочих элементов задней и передней бабки. Использование дерева или пластика может привести к тому, что заготовка на полном ходу вращения электродрели может вылететь из устройства.

Для изготовления станины прибегают к применению уголков, так как в них проще всего выполнять затяжку и крепление подвижных деталей. Не стоит забывать о соосности передней и задней бабки поэтому, для начала нужно определиться с размерами передней бабки, а затем приступать к подгону и задней. подручник также можно изготовить из стальных уголков, для чего потребуется поработать болгаркой.

Токарный станок по дереву своими руками

Для изготовления мини токарного станка из дрели потребуется для начала определиться со станиной. Если же в гараже имеется ровный верстак, то он вполне сойдет за станину. Электродрель, которая будет играть роль привода и передней бабки, должна надежно фиксироваться. Закрепляется она к верстаку при помощи струбцины и хомута, фиксируемого на шейной части инструмента.

Только после того, как будет зафиксирована дрель, можно приступать к изготовлению задней бабки. В качестве такого упора можно использовать несколько брусков из дерева, внутрь которых должен быть установлен регулировочный винт с заточенным наконечником под конус. Суппорт изготавливается из деревянных брусков или металлического уголка, которые должны быть надежно закреплены к верстаку. Такой простейший станок по дереву позволит вытачивать разнообразные детали из дерева.

Немаловажно уделить внимание креплению деревянной заготовки на задней бабке, так как это должна быть надежная конструкция, чтобы заготовка не вылетела при прикосновении к ней режущим инструментом (стамеска).

Варианты и чертежи изготовления самодельного станка можно найти на нашем сайте или других ресурсах, но важно помнить, что все зависит от располагаемых комплектующих деталей, которые имеются в наличии, а также от фантазии мастера.

Можно ли из дрели создать токарный станок по металлу

Из электрической дрели можно изготовить не только токарный аппарат по дереву, но и по металлу. Стандартный токарный станок по металлу представляет собой монументальное оборудование, это сделано потому что при работе с металлом все детали станка испытывают огромные нагрузки.

Если возникла необходимость изготовить станок по металлу, то важно понимать, что использовать для его создания требуется только металлические элементы(дерево просто не выдержит увеличившихся нагрузок). Кроме того, электродрель должна быть надежно закреплена. Использование бытовой электродрели для станка по металлу приведет к ее выходу из строя в скором времени, так же как и при продолжительной работе с деревянными заготовками.

Важно знать! Для того чтобы не приходилось одной рукой держать стамеску для обработки заготовки, а второй кнопку пуска дрели, следует изготовить специальную конструкцию в виде хомута, посредством которой можно зажать кнопку инструмента и работать. В случае необходимости, можно извлечь вилку из розетки, а уже после снимать хомут.

На токарном станке из дрели по металлу получится работать только с маленькими заготовками исключительно из мягких сортов металла(алюминий, медь, бронза) в силу больших нагрузок. Кроме того, стоит помнить, что обработка металла на таком самодельном станке снижает срок эксплуатации электродрели, даже если используется профессиональный инструмент хорошего качества.

Дополнительные приспособления

Чтобы токарный станок из дрели стал более функциональным, можно оснастить его вспомогательными видами насадок и устройств. Применение таких приспособлений позволит выполнять следующие действия:

  • Наносить красящий материал, получая тем самым необычные узоры.
  • Нанесение спиральных насечек.
  • Осуществлять перемотку трансформаторов, что значительно упрощает процедуру. При этом важно выбрать минимальную скорость вращения шпинделя дрели.

В завершении стоит отметить, что главное при изготовлении самодельного станка, следует первоначально продумать, для каких целей он будет применяться. Если планируется его постоянное использование, то станок следует делать максимально качественным и надежным.

Устройство токарное насадка к электродрели

Обзор насадок на дрель: для резки, шлифовки, полировки, точного сверления

Для целого ряда специфических работ на даче и при строительстве своего дома вовсе не обязательно приобретать отдельный инструмент, особенно если их выполнение носит эпизодический характер. Ведь существует целое семейство различных насадок на дрель , значительно расширяющих ее функционал.

Насадки на дрель — приспособления

Мы уже писали, как электродрель можно превратить в токарный и сверлильный станок (ссылки вставить), а также адаптировали ее для работы в качестве циркулярной пилы.

Представляем вам несколько приспособлений для дополнительного расширения ее возможностей.

1.Сверлильно-фрезерная насадка для электродрели.

Это приспособление позволяет получать высокоточные отверстия больших диаметров в различных, в т.ч. круглых, заготовках, выполнять некоторые фрезерные работы, что обеспечивается высокой точностью взаимного позиционирования режущего инструмента и заготовки.

2. Универсальное приспособление для заточки.

Данное приспособление, как никакое другое, оправдывает свою немалую стоимость высокой универсальностью. С его использованием заточка всего режущего инструмента, имеющегося в вашем хозяйстве: от ножей и топоров до сверел и режущих кромок любого инструмента, превратится в простое мероприятие.

3. Держатель со струбциной.

Такой универсальный держатель позволяет закрепить вашу электродрель в любом удобном месте и использовать ее с различным инструментом и в качестве заточного станка, и шлифовально-полировального, и фрезерного, и даже минитокарного. Главное, что при этом у вас остаются свободными обе руки.

Насадки для сверления

Поскольку главное назначение дрели – сверлить, а для дрелей с функцией шуруповерта – вкручивать и выкручивать саморезы и винты, то и разнообразие насадок для этого самое большое: от простых упоров для ограничения глубины сверления, до высокотехнологичных площадок для перпендикулярного сверления и сверления под заданным углом.

К насадкам данного направления также можно отнести удлинители различных конструкций и переходники:

• со смещением оси;

• угловые, как с заданным углом наклона, так и с переменным;

Насадки для резки металла

Именно эти насадки на электродрель позволяют превращать ее в инструмент с уникальными возможностями, порой превосходящими некоторые специальные, предназначенные для этих целей.

Часть из них просто механизирует устройства, напоминающие обычные ручные ножницы для резки тонкого листового металла.

И приемы работы с ними мало чем отличаются от приемов работы с аналогичным ручным инструментом. А некоторые основаны на совсем других принципах, как например насадка роликовые ножницы.

Еще более интересна насадка, именуемая «Сверчок», которая при резке металла как бы вырубывает его часть в месте реза.

Конструктивно такие насадки могут отличаться друг от друга, а объединяет их принцип работы. К главным недостаткам следует отнести достаточно большую ширину реза, но это компенсируется возможностью вырезать самые замысловатые формы в довольно толстом металле.

К общему достоинству данных насадок следует отнести их бережное отношение к полимерным покрытиям металла, которое при работе с ними не повреждается, в отличие от резки при помощи угловой шлифмашинки или циркулярных пил с дисками для металла.

Угловые упоры и фрезерные насадки на дрель

Большинство таких насадок превращают электродрель в некое подобие ручного фрезера. С их помощью можно фрезеровать различные пазы, делать штробы, резать плитку и многое другое.

Интересен способ самостоятельного изготовления простой фрезерной насадки на дрель, предлагаемый в видеоролике:

Правда тем, кто захочет своими руками сделать себе такую насадку, мы бы посоветовали несколько доработать конструкцию, а именно:

  1. Сделать регулируемым расстояние упорной площадки по отношению к дрели, сделав крепление пластин к кольцу подвижным. Можно в них выполнить продольные пазы, а к кольцу прикручивать 4-мя винтами, или придумать другое достаточно жесткое, но регулируемое крепление. Это даст возможность выполнять более глубокое фрезерование.
  2. Полезным будет предусмотреть возможность крепления к упорной площадке штанг параллельного упора, который позволит выполнять фрезерование на заданном расстоянии от базового края заготовки.

Другие полезные насадки для дрели

Следующая группа насадок для электродрели призвана помочь ее владельцу при выполнении большого объема однотипной работы.

1.Насадка для установки алюминиевых заклепок.

Их достаточно много различных конструкций, как для одного размера заклепок, так и со сменными втулками для различных диаметров. Такая насадка будет очень полезной, если подобный крепеж приходится делать часто:

И дело здесь не только в автоматизации ручного труда, но и в скорости выполнения данного вида работ.

2. Ленточная насадка для саморезов.

Она еще больше, чем предыдущая, позволяет сэкономить время при устройстве гипсокартонных перегородок или больших объемах крепления других листовых материалов при помощи саморезов.

3. Шлифовальная ленточная насадка.

Такая насадка стоит в разы меньше ручной ленточной шлифовальной машинки, а работу с ней можно выполнить ту же, что практически нивелирует некоторую разницу удобства в работе.

Полезной будет насадка к дрели, позволяющая превратить ее в перфоратор. Мы уже писали о том, что ударной дрели (ссылка на статью), вследствие специфики формирования микроудара, не под силу выполнить работу перфоратора, а тем более получить удар без вращения. Эта же насадка и является ничем иным, как ударным узлом перфоратора, что делает ее одной из самых нужных в хозяйстве для электродрели.

Только для использования ее в полном объеме стоит приобрести и патрон для закрепления соответствующего инструмента.

Насадка угловой секатор будет полезна для перерезания толстых силовых электрокабелей, а также для обрезки довольно толстых веток деревьев.

Если вы захотите сэкономить на покупке электролобзика, а работа для него периодически находится, то соответствующая насадка поможет превратить в него вашу дрель.

Приспособления для адаптации электродрели в ручную циркулярную пилу также могут вам пригодиться в хозяйстве

Не говоря уже о таких маленьких, но полезных насадках, как насадка для заточки сверел малых диаметров, насадка-насос для перекачивания небольших объемов жидкости или насадка для полирования различных поверхностей.

Понятно, что вместо полировальной насадки можно вставить в дрель различные зачистные, шлифовальные и прочие насадки, о которых мы по причине их широкой известности и применяемости в данной статье писать не будем. Равно как и о различных типах и видах сверел и буров, напрямую использующихся для работы с дрелью.

Конечно, существуют и более экзотические насадки для дрели:

для заточки карандашей;

для чистки рыбы;

для ощипывания перьев птиц т.п.

Но наиболее часто используемые насадки для электродрели собраны в коротком видео:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Удобное приспособление для дрели своими руками

Есть моменты в столярном деле, когда нужно заблокировать курок на дрели. Не все дрели оснащены стопором, некоторые из них неудобны в использовании и создают опасность травмирования при работе со сверлом. Полезная модель, которую разработал зарубежный мастер, делает блокировку курка относительно безопасной, а снять удобное приспособление можно легко и в одно мгновение.

Устройство он изготовил собственными руками и использует в работе постоянно уже более одного года.

Для этого проекта использованы остатки лиственных пород. Хорошо подходят прочные породы – дуб и вишня, в то же время в комбинации они отлично выглядят.

Отрезки деревянных досочек склеиваются и высушиваются под давлением струбцин в течение ночи или соответствующего времени дня.

Далее с использованием сверла Форстнера нужно немного высверлить область, которая соответствует месту вокруг ручки сверла. Конструкция находится в небольшом зажиме и на сверлильном станке были проделано отверстие для болта.

Далее нужно немного смягчить края. С остатков части лиственных пород нужно сделать маленькое колесо. Затем остается только добавить гайку и болт, закрепить его в блок, и он готов к работе.

20 устройств для улучшения дрели и шуруповерта

Дрель – удобный инструмент, который есть практически в каждом доме. Кроме стандартной функции – сверления отверстий, дрель можно применить для необычных для нее дел.

Насадки и приспособления для электродрели

Насадки для дрели, а также разные устройства для этого электроинструмента дают ему новые функции и способность благополучно решать разные технологические задачи. Приборы для оборудования сверла дают возможность употреблять его не только для сверления, но и как механическую пилу, фрезер, небольшой токарный станок либо даже насос для перекачки жидкостей. Современные изготовители предлагают многообразные навески, что делает дрель действительно многофункциональным прибором.

Популярные виды насадок

Наиболее популярным является такое сверлильное приспособление, как стопор, дающее возможность стремительно и легко бурить отверстия на требуемой глубине. Конструкция самой простой тяги устройства содержит в себе вспомогательную ручку, на поверхности которой используется метрика шкалы.

Более сложная структура и, соответственно, большая функциональность у насадки, с помощью которой можно управлять:

  • глубиной отверстия;
  • расположением оси касательно плоскости заготовки.

Параллельные упоры, назначенные для применения в комбинировании с прибором для строительных и ремонтных работ, ставятся на мощные дрели, с поддержкой которых отверстия пробурены в бетонированных и кирпичных строительных системах. Горизонтальный крепеж этого вида состоит из упора со шкалой и добавочной ручкой для сверла. В отдельных модификациях синхронных установок существует интегрированное всасывание для удаления обработки остатков, которая подключена к прибору.

Пользуется популярностью у российских специалистов приспособление для дрели, с поддержкой которого можно выполнять плотницкие работы. Электродрель, оборудованная таким устройством, является фрезеровальным агрегатом. В его установке существует вертикальная опора с направляющими, в которой перемещается особая корзина с установленным в ней гальваническим прибором. Безусловно, такого рода вертикальный фрезеровальный механизм не способен гарантировать ту же точность и эффективность, что и специальное оборудование, но годится для простой работы в домашней мастерской.

Довольно большая группа компонентов вспомогательного оборудования ручного электроинструмента — сверла, с которыми можно сверлить под углом. Такое приспособление для сверления отверстий функционирует там, где нельзя употреблять типичное сверло. В зависимости от модификации оборудования рабочая головка может размещаться под различными углами (вплоть до 90°) касательно оси вращения патрона сверлильного станка. Более известными и нужными являются устройства для сверления под углом 90 градусов.

Приборы для обработки дерева

На современном рынке присутствуют устройства для сверления, дающие возможность не только снизить глубину отверстий и руководить вертикальным расположением их оси, но и употреблять буровое долото в качестве небольшого резака. Подобные устройства особенно известны среди домашних специалистов, самостоятельно производящих мебель.

При применении разных рабочих приборов на дереве могут проводиться разные технологические процедуры (в частности, фрезерование, боковое высверливание отверстий в изделиях выпуклой либо более сложной конфигурации, требующих применения специальных вставок). В отдельных фрезерных модификациях подобных гибких приборов подключаются особые всасывающие насосы, объединённые с пылесосом, при помощи которых с области обрабатывания удаляются пыль и небольшие стружки. Необходимо иметь в виду, что даже подобные многофункциональные устройства не дают возможность сделать сверло полноценным ручным резаком.

Оно обладает:

  • теми же рабочими возможностями;
  • гарантирует более высокую достоверность и качество обработки.

Никто не будет опровергать тот факт, что значительно комфортнее употреблять сверлильный механизм для создания отверстий (точность обработки с оборудованием выше). Большая часть современных модификаций этой адаптации обустроены тисками для фиксации элемента во время обработки, а также рамкой, в которой такой элемент может беспрепятственно передвигаться.

Непосредственно инструмент располагается в специальном держателе для сверла (корзинке), являющейся многоцелевым зажимным аппаратом и может применяться фактически для любой модификации бурового прибора. Подобное приспособление, в щите которого используется чёткая метрическая сетка, представляется весьма нужным приобретением для каждого домашнего мастера, поскольку оно даёт возможность формировать отверстия с минимальными затратами и правильностью.

Приспособления в виде станка

Очень популярны насадки для дрели, позволяющие использовать устройство в качестве токарного станка по дереву. Подобное оборудование зафиксировано на рабочем столе, и электродрель функционирует как его электроприводной механизм. Для конструкции сверла в случае установки этой консоли применяется особая опора и система крепления.

Мультипозиционный держатель для дрели доступен в различных версиях дизайна с разными комплектом разрезающих приборов и устройств, дающими возможность легко и просто осуществить мечту многочисленных домашних мастеров — иметь в собственном распоряжении токарный станок. Безусловно, токарный механизм, приводимый в действие обыкновенной электрической дрелью, не может выдержать сравнение со специальным оборудованием. В случае если применять такой прибор в активном порядке, электрическая дрель не выдерживает существенных и долговременных нагрузок и, как итог, вскоре не включится.

Более известными приборами для дрели являются насадки, что дают возможность сделать электрический наждачный механизм. С конструкцией ручки для дрели нет практически никаких проблем, в том числе и для малоопытных мастеров.

Подобные приспособы для дрели могут применяться:

  • для заточки ножей и круговых пил;
  • для возобновления геометрических характеристик свёрл, токарных мельниц, бит и ножей.

Подобным образом, применяя такие устройства с целью заточки, можно не только урегулировать многочисленные задачи, но и сберечь средства. Таким образом можно применять подобный наждак даже для тех, у кого нет навыка в этой области.

Применение дрели в качестве насоса

Есть возможность применения электрической дрели в качестве привода насоса, предназначенного для перекачивания жидкостей. Хоть этот насос и не предназначен для длительного и активного применения, но он может продуктивно разрешать многочисленные задачи. В частности, он может благополучно откачивать незначительные объёмы вязких жидкостей (например, масла либо краски) и обыкновенной воды.

Для того чтобы поменять темп откачки жидкой среды, достаточно поменять число витков, производимых сверловочным патроном.

Корпуса бурильных насосов, как правило, сделаны из пластмассы, они не имеют длительного времени работы, но этот недостаток возмещается низкой ценой подобных приборов.

Электробуры с шаблонами

Электробуры часто применяются одновременно с особыми шаблонами, которые не только лишь увеличивают достоверность бурения и последующей установки, но и существенно стимулируют обработку. Направляющая приставка для дрели выполнена из металла и сохраняет собственные геометральные качества в течение длительного периода времени. Для домашнего применения можно приобрести доступный пластмассовый образец, который хоть и не настолько крепкий, как их металлический аналог, но гарантирует высочайшую достоверность обработки.

Смысл шаблонов для сверления состоит в том, что их структура содержит размеры и положение отверстий, производимых в элементах дизайна мебели. Имеются шаблоны, предназначенные для сверления отверстий для крепления мебельных петель, вставки замков и конструкции мебельных стяжек. В таких струбцинах находится не только промежуток между отверстиями, но и промежуток, в котором подобные отверстия должны размещаться от кромки заготовки. Самодельные насадки, применяемые в наборе со свёрлами, кроме того, используются для расширения функциональности.

Насадки для шлифовки деталей

Среди российских специалистов, а также тех, кто чинит авто, популярны шлифующие и полировальные приборы. Рабочим органом, оснащенным шлифовальными соплами, может быть барабан с наждачной бумагой, наклеенной к ее поверхности либо войлочный диск.

Материал, с помощью которого электродрель будет иметь контакт с обрабатываемой поверхностью, выбирается в зависимости от характера технологической задачи. Подобным образом шлифовальный самодельный механизм часто изготавливают из абразивного материала соответственного размера зерна, а войлок приклеивают к полировке. Поворотный механизм для шлифовки также снабжается с щёткой, установленной в сверлильный миксер с хвостовиком.

Параллельный упор для дрели при шлифовке автомобиля может применяться не только после ремонта кузова, но и в тех случаях, когда владелец автомобиля желает придать ему первоначальный сверкающий вид. В случае если нужно сэкономить на покупке насадки, можно сделать подобное приспособление самостоятельно. Для этого подойдет деревянный барабан, центральная часть которого должна быть основательно зафиксирована хвостовиком. Благодаря этому структурному компоненту такое устройство будет надежно закреплено в сверлильном патроне.

Если нужно сэкономить на покупке серийных угловых устройств, можно сделать насадку для дрели своими руками. В таких случаях лучше обратиться к советам тех, кто уже занимался практическими решениями таких вопросов и решил поделиться своим опытом.

Насадки на дрели. Виды и особенности. Выбор и применение

Дрелью можно работать как по ее прямому назначению, так и выполнять множество других работ, существенно расширяя возможности применения ручного электроинструмента. Дрели кроме обычного сверления отверстий могут также перекачивать жидкости, приводить в действие токарный станок, фрезеровать и пилить дерево, выполнять множество работ по столярному делу и строительству. Такую высокую функциональность этого ручного электроинструмента обеспечивают насадки на дрели. Наверное, не существует другого электроинструмента, для которого бы могло использоваться такое множество приставок. Такая функциональность дрели не сможет заменить применение профессионального оборудования и станков, но для бытового использования домашним мастером это вполне подходит.

Электрическая дрель в домашнем хозяйстве является незаменимым инструментом. Ее вращающийся зажимной патрон – это приспособление, с помощью которого значительно расширяются функции дрели. Патрон не участвует разве что в фиксации упоров, служащих для крепления электродрели, и точного определения направления перемещения и расположения инструмента.

Классификация приспособлений и насадок
Вспомогательные насадки на дрели, а также различные приспособления классифицируются по выполняемым функциям на группы:
  • Фиксаторы и упоры для ограничения глубины сверления отверстий и точного определения положения инструмента.
  • Насадки в виде упоров для сверления отверстий под наклоном или прямым углом.
  • Сверла с различными функциями и угловые адаптеры.
  • Насадки на дрели для резки металла, плит из разных материалов, пластика, дерева.
  • Шлифующие и полирующие насадки, абразивный инструмент, щетки, круги.
  • Миксерные венчики для перемешивания строительных растворов, клея, краски.
  • Насосы для перекачки жидкости.

Этот перечень далеко не полный, так как выбор приспособлений и насадок очень широкий, новые устройства постоянно обновляются, тем более, что их изготавливают как в заводских условиях, так и домашние мастера.

Конструктивные особенности

Особенности устройства и применение наиболее часто применяемых насадок.

Направляющие, рамы и упоры

В этой группе имеется несколько видов приспособлений, которые ограничивают смещение инструмента во время работы, обеспечивают точное поступательное движение в нужном направлении.

Устройство многих упоров включает в себя две направляющие, раму с гнездом для инструмента, фиксаторы.

Направляющие могут оснащаться вспомогательными пружинами, отталкивающими инструмент при прекращении давления работником. Существуют модели упоров с червячным устройством передвижения и крепления, рассчитанные на плавное перемещение дрели или ее крепления в некотором положении.

Упоры делятся на две категории:
  1. Крепящиеся на дрели.
  2. Фиксирующие дрель.

Вторая категория упоров фиксируется на верстаке и обеспечивает подвижность дрели в качестве каретки шлифовального или сверлильного станка. Некоторые мастера сооружают и токарные станки с приводом от дрели. Они редко применяются в быту и являются специфическим приспособлением.

При покупке насадок необходимо заранее определиться, для чего они приобретаются: для коммерческих целей и заработка денег, либо для домашних любительских работ.

Стоимость таких приспособлений колеблется в широких пределах, так как это зависит от варианта исполнения, функциональности и сложности конструкции. Наиболее простым приспособлением в этой группе является параллельный упор, который ограничивает глубину сверления. Насадки на дрели с функциями станков стоят намного дороже, и рассчитаны для использования профессионалами.

Многофункциональные сверла
Основной задачей электрической дрели является сверление отверстий. Для этого имеется широкий выбор инструментов. Кроме простых сверл, в этой группе насадок применяют:
  • Твердосплавные сверла представлены большим выбором.

Наиболее дорогостоящей насадкой является сверло для выполнения широких отверстий. Такое сверло подходит только к профессиональному инструменту.

  • Насадка в виде коронки имеет сложную форму, служит для выборки отверстия в ДВП, ДСП и древесине, а также в металле и бетоне. Ее широкая твердая режущая кромка имеет характерный профиль в виде резцов, способна выбрать отверстие до 100 мм в диаметре. В середине насадки находится сверло, определяющее центральное отверстие и задающее направление насадке.
  • Перьевые сверла по дереву обеспечивают выполнение широких отверстий диаметром до 60 мм для монтажа мебельной фурнитуры в плитах и древесине. Центральное острие и боковые широкие перья точно ограничивают глубину и устанавливают положение выемки. Перьевые модели сверл выполнены плоской формы.
  • Сверло Форстнера имеет боковые широкие режущие кромки и центрирующее острие. Такое сверло дает возможность выполнить в древесине несквозные отверстия среднего и малого диаметра. С помощью острия таким сверлом выполняют отверстия для монтажа мебельных петель с точными размерами и расположением.

Такие сверла можно отнести к профессиональной оснастке, так как в повседневной жизни они применяются очень редко, только для работ по изготовлению мебели, профессиональным столярам для сборки дверей.

Сверла с твердосплавными напайками и обычные виды в домашнем хозяйстве могут пригодиться в любое время. Поэтому лучше иметь универсальный набор сверл с разными диаметрами. Бетонные стены без победитового сверла не просверлить.

Угловые адаптеры для сверления

К этой группе насадок относятся фрикционные и шестеренчатые узлы, которые способны изменить угол сверления за счет применения вспомогательного устройства, имеющего собственный патрон для сверла. Оно является своеобразным удлинителем дрели, с помощью которого можно сделать отверстие в труднодоступном месте.

Варианты исполнения таких насадок также очень разнообразны. Хорошим вариантом будет угловой адаптер с изменяемым углом. Он будет универсальным видом, с помощью которого можно просверлить отверстие в любом месте. Стоимость такой насадки выше остальных. Для использования такой насадки необходима дрель высокой мощности, однако у хорошего домашнего мастера всегда найдется такая дрель, и насадка будет хорошим помощником при выполнении бытовых работ.

Режущие насадки на дрели
В этой группе имеется два варианта устройств и возможностей применения приспособлений:
  1. Классические ножницы.
  2. Насадка — «сверчок» для точных разрезов и выполнения широких отверстий.

Классические ножницы способны резать стальной лист толщиной до 3 мм, а также поликарбонатный лист, пластик, профиль из алюминия и другие материалы для кровли. Насадку подбирают по усилию, имеется широкий выбор, как для профессионалов, так и для домашних мастеров.

В гараже или частном доме такая режущая насадка очень пригодится, так как листовые материалы часто используются в строительстве. Ножницы для толстого металла нуждаются в дрели или перфораторе соответствующей мощности.

Насадка — «сверчок» является профессиональной, и служит для резки листовых материалов. Такой насадкой можно разрезать стальной лист толщиной 1,5 мм, цветной металл до 2 мм, пластмассу. Основным ее преимуществом является возможность выполнения точного кроя листа и сверления отверстий точных размеров большого и среднего диаметра.

Такая оснастка станет хорошим помощником для кровельщиков крыш, для которых важна точность при выполнении работы. Для работы на «сверчковых» ножницах необходимы некоторые навыки.

Ножницы для дрели являются дорогим качественным инструментом, поэтому перед покупкой следует определиться, действительно ли вам без него не обойтись, или отложить покупку до лучших времен. Низкокачественные ножницы не позволяют выполнять удобную и качественную резку.

Шлифовальные и полировальные

Такие насадки на дрели изготавливают различной формы, так как используются для работы по доводке швов, отверстий, поверхностей. Материал таких насадок также различается в зависимости от вида использования.

Шлифовальные насадки имеют разные виды, в зависимости от устройства и вида материала:
  • Абразивные диски с монтажом на тарелку.
  • Головки лепестковые из шлифшкурки .
  • Фрезы из твердого сплава для обработки прочных материалов, и повышенной точности работы.
  • Камни для шлифовки отверстий и кромок.
  • Полимерные абразивные щетки для чистки металлических поверхностей, камня, дерева.

Полировочная оснастка может выполняться из шлифшкурки, поролона, шерсти, войлока и других материалов. Она служит для полирования различных поверхностей для придания им блеска.

Профессиональные насадки на дрели используются для полировки дисков колес, обработки отверстий. Они относятся к дорогостоящим видам.

Такие насадки на дрели подбирают по размеру и назначению. Для бытовых работ хватит и полировальной щетки, ей можно обработать различные швы и поверхности. Целесообразно иметь три вида жесткости щеток и разных размеров, чтобы обрабатывать различные поверхности. Популярной насадкой является фетровая полировальная насадка средней жесткости.

Венчики служат для перемешивания строительных смесей, стоят недорого.

Насадки-насосы применяются для перекачки растворов и жидкостей. Они подходят для мощных перфораторов или дрелей.

Своими руками токарный станок из дрели по дереву: инструкция

Каких только приспособлений не делали из обыкновенной ручной дрели! Этот электроинструмент настолько универсален, что можно сэкономить на покупке нескольких ручных обрабатывающих станков.

Делаем токарный станок из дрели за выходные

Сразу оговоримся – существуют промышленные образцы, которые продаются в магазинах электрооборудования.

Потратив определенную сумму денег, вы можете приобрести готовый экземпляр и заниматься обработкой деревянный и металлических изделий в условиях домашней мастерской.

Но отечественные Кулибины не ищут легких путей, и норовят изготовить самодельный станок из подручных материалов.

Примитивный токарный станок из дрели

Надо сказать, что несмотря на кажущуюся сложность – это одно из самых доступных в изготовлении приспособлений. Технологический уровень конструкции неограничен, и определяется материалами, которые вам удалось найти.

Из чего состоит простейший токарный станок

Чертеж для изготовления самодельного токарного станка

Станина (основание) станка

Является основой любого стационарного электроинструмента. Она определяет взаимное расположение основных частей станка, и обеспечивает устойчивость конструкции.

Если станина достаточно массивна и обладает собственными ножками – инструмент устанавливается на полу и фактически становится стационарным. Компактная станина крепится на стол или верстак, и тогда станок можно легко перенести в любое удобное место.

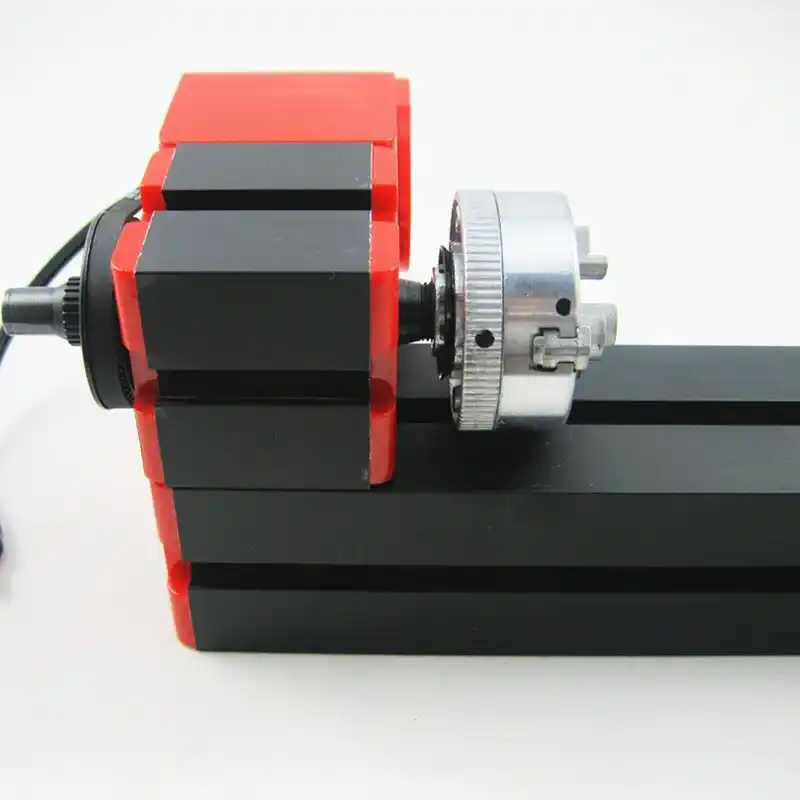

Передняя бабка

Ответственный узел, на котором крепится шпиндель или патрон с вращающим приводом. Как правило, в компактных моделях этот узел может перемещаться по станине, но только для настроек взаимного расположения компонентов станка или центровки.

При работе передняя бабка должна быть надежно зафиксирована. На крупных стационарных токарных станках эта часть вообще является единым целым со станиной.

Задняя бабка

Подвижный узел, обеспечивающий прижим заготовки к шпинделю (патрону). Главный принцип – идеальная соосность с передней бабкой. Этот компонент станка должен свободно перемещаться по станине, позволяя установить заготовку любой длины.

Правильно выполненная задняя бабка имеет точную регулировку упорного конуса. После фиксации узла можно подогнать усилие прижима.

Подручник

Выполняет роль суппорта токарного станка. На компактном устройстве является упором для резцов, удерживаемых в руках оператора. Должен иметь возможность перемещения по станине и надежно фиксироваться в рабочем положении.

ВАЖНО! Передняя и задняя бабка имеют одну степень свободы – перемещение происходит вдоль оси вращения заготовки. Подручник должен перемещаться как вдоль, так и поперек оси.

Это необходимо для того, чтобы рычаг резца от подручника до обрабатываемой детали был как можно короче. В противном случае его может просто вырвать из рук, что приведет к травме и порче заготовки.

Еще один способ сделать токарный станок самостоятельно

При наличии универсального верстака с ровной и прочной столешницей, можно обойтись без станины. В этом случае дрель при помощи струбцины с хомутом фиксируется на столе за шейку. Эта конструкция объединяет в себе и переднюю бабку, и привод вращения.

Вариант крепления дрели к столешнице

Напротив патрона, соосно устанавливается упор, играющий роль задней бабки. Его можно изготовить буквально из пары брусков и сточенного под конус регулировочного винта. Крепить приспособление можно струбциной. Если заготовка не очень массивная, такая конструкция вполне работоспособна.

Упор для центровки заготовки по оси

Подручником может стать брусок подходящего размера, опять же закрепленный струбциной.
При наличии времени и материала – можно изготовить простой станок по дереву, размещенный на импровизированной станине.

Элементарный токарный станок из фанеры и нескольких брусков

На таком приспособлении можно вытачивать ручки для инструмента или дверей, набалдашники и балясины для перил, а так же другие декоративные элементы из дерева.

ВАЖНО! При изготовлении любой из описанных конструкций, необходимо взаимно отцентровать ось вращения шпинделя (патрона) и конусного упора задней бабки.

И все же, лучше изготовить токарный станок согласно правилам. Оценив запасы исходных материалов – набросайте чертеж. Размеры и форму креплений подбирают согласно имеющейся в наличии электродрели, и предполагаемых размеров изготавливаемых изделий.

Чертеж размещения инструмента и центра на станине

У вас должна получиться жесткая самостоятельная конструкция, на которой не будет меняться взаимная центровка. Станина закрепляется на столе, а все остальные компоненты слажено перемещаются относительно направляющей.

На таком станке можно обрабатывать заготовки большого диаметра, только для этого надо приобрести или изготовить план шайбу с креплением в патрон дрели.

Общий вид токарного станка

Расположение на станине позволяет превратить ваше приспособление в токарный станок по металлу. Только обрабатывать болванки из стали все равно не получится.

А изготовить цилиндрические изделия из алюминиевых сплавов, бронзы или латуни – запросто.

Обратите внимание

Если вы будете работать надфилем или наждачной бумагой, обернутой вокруг бруска – можно обойтись подручником. Для работы с настоящими резцами необходимо будет изготовить суппорт с винтовым механизмом подачи.

Дополнительные приспособления к токарному станку

Перед проектированием самодельного станка, предусмотрите установку на него дополнительных устройств, расширяющих возможности.

Многие домашние мастера задаются вопросом, как сделать абсолютно одинаковые изделия в нескольких экземплярах, не примеряя каждые 30 секунд шаблон. На токарный станок по дереву можно приспособить так называемый копир.

Копир из дрели

И тогда вы сможете сколько угодно раз повторять деталь по первому экземпляру. Заготовки можно красить с нанесением узоров, делать спиральные насечки.

Такой станок можно использовать для намотки трансформаторов. Как только вы запустите его в работу, моментально возникнет масса идей для повышения универсальности приспособления.

Поэтому, прежде чем приступить к реализации плана – оцените все перспективные доработки, и продумайте их на этапе составления проекта.

About sposport

View all posts by sposport

Выбор приспособления для дрели зависит от вида предстоящих работ

Шуруповерт или дрель имеются в каждом доме. Но как часто вы ими пользуетесь по прямому назначению? А ведь это, прежде всего, мощный мотор в безопасном корпусе и с удобной рукояткой. Стало быть, достаточно добавить приспособления для дрели, и функционал инструмента будет расширен.

Существует целая индустрия по производству подобных «гаджетов», их количество исчисляется десятками. Рассмотрим самые востребованные из них.

Держатель для дрели — что это такое

Дрель можно использовать как шлифовальную машину, точильный станок, фрезер. Во всех случаях необходимо зафиксировать инструмент на верстаке. Учитывая сложную форму корпуса – просто притянуть дрель к столу не получится, ось шпинделя будет не параллельна рабочей поверхности. Производитель предусмотрел специальную выточку – шейку на корпусе.

Основное ее назначение – крепление второй рукоятки. А поскольку шейка дрели является силовым элементом конструкции – ее можно использовать в качестве точки крепления.

Держатель для дрели представляет собой струбцину (как основу), на ней закреплен хомут, в котором зажимается шейка.

  • неподвижный зажим – инструмент располагается неподвижно и параллельно столу
  • поворотный зажим позволяет вращать инструмент вокруг вертикальной оси
  • держатель с двумя степенями свободы регулирует как горизонтальный, так и вертикальный угол положения.

Важно! Типовой диаметр хомута рассчитан на шейку 43-46 мм. Перед покупкой приспособления, уточните размеры вашего инструмента.

Есть и уникальные приспособления, имеющие неограниченную степень свободы. Однако стоимость подобных устройств может превышать цену самого инструмента.

Простой держатель можно изготовить самостоятельно. Обычно это горизонтальный упор с двумя точками крепления.

Основной (силовой) хомут для зажима шейки, и задний кронштейн для придания оси дрели горизонтального положения.

Миксер — насадка для размешивания красок

Еще одно популярное приспособление – насадка миксер для дрели. Речь идет не о кухонных комбайнах. Хотя, закрепив в патрон ручной венчик, или мельницу для перца, можно механизировать нудный процесс.

С помощью различных насадок перемешиваются строительные смеси и технические составы. Это простое приспособление, однако, изготовить его своими руками не получится.

При выборе насадки миксера, следует учитывать мощность дрели. Во время размешивания, к оси миксера прикладывается большое усилие. Мотор рассчитан на определенный крутящий момент, если нагрузка возрастает – обмотки могут перегореть.

Сверлильный станок из ручной дрели

Довольно сложно удержать ручной инструмент строго вертикально. Поэтому при сверлении отверстий в заготовках большой толщины, практичнее использовать сверлильный станок. В домашних условиях (особенно в квартире) содержать такой механизм неудобно. Зато можно воспользоваться очередным приспособлением – стойкой для ручной дрели.

Вы получаете настоящий сверлильный станок, который после использования можно разобрать. Однако это приспособление стоит денег. Несмотря на сложность конструкции, самодельная стойка для дрели может быть изготовлена из подручных материалов.

Самым простым вариантом является вертикальная направляющая. Приспособление обеспечивает прямолинейность движения дрели, при этом отсутствует механизм подачи – вы просто работаете руками.

Для изготовления понадобится фанера 10мм толщиной и направляющие салазки для корпусной мебели. Используются неразборные салазки, с двумя рядами подшипников.

Стойка состоит из двух частей

  1. Основание (станина) должно быть тяжелым и устойчивым. Собирается в виде коробки, скрепленной шурупами или винтами. На станине вертикально закрепляются салазки, которые выставляются в строгую вертикаль по строительному уровню. Сбоку к станине крепится рукоятка, для удержания во время сверления. Если станина будет закреплена на верстаке – дополнительная ручка не требуется
  2. Каретка крепится к подвижным частям салазок и служит для временного закрепления электродрели. Механизм удержания может быть любым, главное – обеспечить плотную посадку инструмента без люфта во время работы. При монтаже необходимо обеспечить вертикальный ход вдоль оси дрели
Как это работает

Зафиксировав заготовку, вы привычно берете дрель за рукоять, и подаете к месту сверления. Стойка обеспечит вертикальность сверления, и позволит контролировать силу давления на сверло.

Самодельная стойка для дрели с механизмом подачи

Сверлить на станке удобнее, когда одной рукой вы держите деталь, а второй перемещаете рычаг подачи. Так устроены все сверлильные станки. Создать такое устройство можно своими руками.

Для изготовления понадобятся:

  • трубы водопроводные разного диаметра
  • стальные полосы толщиной 3-4 мм
  • пружина на растяжение (подойдет дверная)
  • крепеж
  • доступ к электросварке

Взглянув на конструкцию, вы поймете, чем можно заменить перечисленные материалы.

Самая ответственная деталь – хомут для удержания дрели. Он выполнен из сантехнической двухдюймовой гайки, на которую наварены проушины для стягивающего болта. В таком механизме отлично фиксируется дрель с шейкой 46 мм.

Тягу с возвратной пружиной можно спрятать в тонкостенный стакан. Геометрия тут не нужна, добиваться строгой вертикальности нет необходимости.

Направляющие втулки – латунные (можно использовать фторопласт, какой материал будет под рукой). При небольшой смазке скольжение будет гладким, без подклинивания.

Рычаг сделан по самой простой конструкции – паз, в котором свободно перемещается ось. Люфт регулируется само контрящейся гайкой. Изгиб рычага выполняется в зависимости от размера самой дрели.

Конструкция простая и надежная. Такой станок можно сделать за один выходной день (при наличии инструмента, разумеется).

Угловая насадка на дрель или что это такое

Часто приходится сверлить отверстия или крутить шурупы в труднодоступных местах, с ограниченным пространством. Дрель туда не помещается, однако есть приспособления, сродни пистолету, стреляющему из-за угла.

Угловая насадка представляет собой пару конических шестерен, передающих крутящий момент под углом до 90° практически без потерь. При очевидных преимуществах, приспособление имеет серьезный недостаток – велик риск сломать сверло. Поэтому предпочтительнее устанавливать насадку с фиксацией на шейке дрели.

А мы переходим к экзотическим приспособлениям.

Перосъемная насадка на дрель

Можно ли использовать перфоратор для ощипывания птицы? Наверное, нет. А вот ручную дрель – запросто.

Насадка представляет собой коронку (вроде тех, которые используются для фрезерования углублений в стенах для розеток). В цилиндр вставлены резиновые пальцы. Именно эти резинки захватывают перо и очищают тушку. Подобные приспособления есть в продаже.

Однако большинство птицеводов делают их своими руками. Покупаются лишь главные элементы – резиновые пальцы.

А сама конструкция легко изготавливается из куска канализационной трубы и стальной шпильки. Ощипывание птицы происходит на малых оборотах, поэтому особая центровка не требуется. Главное – надежность соединения зажимных заглушек.

В этом видео мы покажем еще несколько вариантов существующих самодельных насадок на дрель

About sposport

View all posts by sposport

Насадки на дрель для резки, шлифовки, заточки, чистки, специализированные

Для целого ряда специфических работ на даче и при строительстве своего дома вовсе не обязательно приобретать отдельный инструмент, особенно если их выполнение носит эпизодический характер. Ведь существует целое семейство различных насадок на дрель , значительно расширяющих ее функционал.

Насадки на дрель — приспособления

Мы уже писали, как электродрель можно превратить в токарный и сверлильный станок (ссылки вставить), а также адаптировали ее для работы в качестве циркулярной пилы.

Представляем вам несколько приспособлений для дополнительного расширения ее возможностей.

1.Сверлильно-фрезерная насадка для электродрели.

Это приспособление позволяет получать высокоточные отверстия больших диаметров в различных, в т.ч. круглых, заготовках, выполнять некоторые фрезерные работы, что обеспечивается высокой точностью взаимного позиционирования режущего инструмента и заготовки.

2. Универсальное приспособление для заточки.

Данное приспособление, как никакое другое, оправдывает свою немалую стоимость высокой универсальностью. С его использованием заточка всего режущего инструмента, имеющегося в вашем хозяйстве: от ножей и топоров до сверел и режущих кромок любого инструмента, превратится в простое мероприятие.

3. Держатель со струбциной.

Такой универсальный держатель позволяет закрепить вашу электродрель в любом удобном месте и использовать ее с различным инструментом и в качестве заточного станка, и шлифовально-полировального, и фрезерного, и даже минитокарного. Главное, что при этом у вас остаются свободными обе руки.

Насадки для сверления

Поскольку главное назначение дрели – сверлить, а для дрелей с функцией шуруповерта – вкручивать и выкручивать саморезы и винты, то и разнообразие насадок для этого самое большое: от простых упоров для ограничения глубины сверления, до высокотехнологичных площадок для перпендикулярного сверления и сверления под заданным углом.

К насадкам данного направления также можно отнести удлинители различных конструкций и переходники:

• гибкие;

• со смещением оси;

• угловые, как с заданным углом наклона, так и с переменным;

Насадки для резки металла

Именно эти насадки на электродрель позволяют превращать ее в инструмент с уникальными возможностями, порой превосходящими некоторые специальные, предназначенные для этих целей.

Часть из них просто механизирует устройства, напоминающие обычные ручные ножницы для резки тонкого листового металла.

И приемы работы с ними мало чем отличаются от приемов работы с аналогичным ручным инструментом. А некоторые основаны на совсем других принципах, как например насадка роликовые ножницы.

Еще более интересна насадка, именуемая «Сверчок», которая при резке металла как бы вырубывает его часть в месте реза.

Конструктивно такие насадки могут отличаться друг от друга, а объединяет их принцип работы. К главным недостаткам следует отнести достаточно большую ширину реза, но это компенсируется возможностью вырезать самые замысловатые формы в довольно толстом металле.

К общему достоинству данных насадок следует отнести их бережное отношение к полимерным покрытиям металла, которое при работе с ними не повреждается, в отличие от резки при помощи угловой шлифмашинки или циркулярных пил с дисками для металла.

Угловые упоры и фрезерные насадки на дрель

Большинство таких насадок превращают электродрель в некое подобие ручного фрезера. С их помощью можно фрезеровать различные пазы, делать штробы, резать плитку и многое другое.

Интересен способ самостоятельного изготовления простой фрезерной насадки на дрель, предлагаемый в видеоролике:

Правда тем, кто захочет своими руками сделать себе такую насадку, мы бы посоветовали несколько доработать конструкцию, а именно:

  1. Сделать регулируемым расстояние упорной площадки по отношению к дрели, сделав крепление пластин к кольцу подвижным. Можно в них выполнить продольные пазы, а к кольцу прикручивать 4-мя винтами, или придумать другое достаточно жесткое, но регулируемое крепление. Это даст возможность выполнять более глубокое фрезерование.
  2. Полезным будет предусмотреть возможность крепления к упорной площадке штанг параллельного упора, который позволит выполнять фрезерование на заданном расстоянии от базового края заготовки.

Другие полезные насадки для дрели

Следующая группа насадок для электродрели призвана помочь ее владельцу при выполнении большого объема однотипной работы.

1.Насадка для установки алюминиевых заклепок.

Их достаточно много различных конструкций, как для одного размера заклепок, так и со сменными втулками для различных диаметров. Такая насадка будет очень полезной, если подобный крепеж приходится делать часто:

И дело здесь не только в автоматизации ручного труда, но и в скорости выполнения данного вида работ.

2. Ленточная насадка для саморезов.

Она еще больше, чем предыдущая, позволяет сэкономить время при устройстве гипсокартонных перегородок или больших объемах крепления других листовых материалов при помощи саморезов.

3. Шлифовальная ленточная насадка.

Такая насадка стоит в разы меньше ручной ленточной шлифовальной машинки, а работу с ней можно выполнить ту же, что практически нивелирует некоторую разницу удобства в работе.

Полезной будет насадка к дрели, позволяющая превратить ее в перфоратор. Мы уже писали о том, что ударной дрели (ссылка на статью), вследствие специфики формирования микроудара, не под силу выполнить работу перфоратора, а тем более получить удар без вращения. Эта же насадка и является ничем иным, как ударным узлом перфоратора, что делает ее одной из самых нужных в хозяйстве для электродрели.

Только для использования ее в полном объеме стоит приобрести и патрон для закрепления соответствующего инструмента.

Насадка угловой секатор будет полезна для перерезания толстых силовых электрокабелей, а также для обрезки довольно толстых веток деревьев.

Если вы захотите сэкономить на покупке электролобзика, а работа для него периодически находится, то соответствующая насадка поможет превратить в него вашу дрель.

Приспособления для адаптации электродрели в ручную циркулярную пилу также могут вам пригодиться в хозяйстве

Не говоря уже о таких маленьких, но полезных насадках, как насадка для заточки сверел малых диаметров, насадка-насос для перекачивания небольших объемов жидкости или насадка для полирования различных поверхностей.

Понятно, что вместо полировальной насадки можно вставить в дрель различные зачистные, шлифовальные и прочие насадки, о которых мы по причине их широкой известности и применяемости в данной статье писать не будем. Равно как и о различных типах и видах сверел и буров, напрямую использующихся для работы с дрелью.

Конечно, существуют и более экзотические насадки для дрели:

для заточки карандашей;

для чистки рыбы;

для ощипывания перьев птиц т.п.

Но наиболее часто используемые насадки для электродрели собраны в коротком видео:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Некоторые мысли и примечания по использованию дрель-токарного станка

Одной из причин, по которой я перешел на специализированный токарный станок, была приводная часть «Non». Это центр.

На этом типе вы не можете изменить центр. B&D, который я показал, и тот, который у вас по ссылке, не вращается с оправкой. Острие просто находится в углублении / крошечной полости на конце оправки и подгоняется трением. Его можно перетянуть и, в свою очередь, перегреть оправку.Это не идеально.

У лучших есть подвижный центр, что означает, что он вращается из-за наличия подшипника, плюс он часто может иметь четыре острых края, чтобы взаимодействовать с деревянным предметом, таким как повернутая ножка стула. При вращении ручки рабочий центр все еще находится в торцевой полости оправки, но вращается при вращении двигателя, избегая перегрева, но при чрезмерном затягивании может искривить вал.

Еще лучше приспособление для защиты оправки, которое не только имеет подшипник, но и позволяет оправке скользить в полую трубу, тем самым предотвращая перегрев и искривление, связанное с чрезмерным затягиванием, при встрече с заготовкой, которая вращается свободно и не позволяет инструменту работать, когда приложение останавливает его. вместо того, чтобы разрезать его.В моем случае я обнаружил, что клей не удерживается в заготовке. Повторное приклеивание вылечило это, и я смог закончить поворот. NB просто убедитесь, что конус Морзе подходит для вашего выбора токарного станка. Ниже приведены примеры хранителя оправки и способы его использования.


Просто подумал, что мне нужно прояснить ситуацию немного лучше. На самом деле, возможно, мне следовало обрисовать в общих чертах, на что следует обратить внимание новичку при выборе токарного станка и принадлежностей, необходимых для начала токарной обработки?

Живое устройство для оправки

Grizzly h3669 Hobby токарный / дисковый шлифовальный станок -

Установите электрическую дрель в этот токарный / дисковый шлифовальный станок для хобби, и вы сможете поворачивать мелкие предметы, например ручки, а затем шлифовать их до конца! Включает в себя цилиндрический центр, винтовой центр, заднюю бабку и подставку для токарной обработки древесины.Для шлифования с диском включает в себя 5-дюймовый шлифовальный диск, который устанавливается в патрон для сверла, и шлифовальный стол, который устанавливается в держателе инструментальной стойки. В шлифовальном диске используются любые 5-дюймовые диски для наждачной бумаги PSA. Электродрель и шлифовальные диски PSA 5 дюймов в комплект не входят. Характеристики: Вращающаяся головка на 360 градусов, поворот на 6 дюймов над станиной 24 дюйма между центрами Конструкция станины из алюминиевого сплава Может использоваться как токарный станок по дереву или дисковая шлифовальная машина Требуется сверло с размером буртика 44 мм. Вес: 10 фунтов

9 планов самодельных токарных станков по дереву, которые можно легко сделать своими руками

Токарные станки по дереву могут быть очень интересными в использовании, а создание собственных ручек, шахматных фигур, деревянных украшений или самодельных мисок может подарить вам чувство большой гордости и достижений.Проблема в том, что цена даже на многие станки начального уровня настолько высока, что это может оказаться дорогостоящим хобби.

Однако одно решение - если у вас есть необходимые навыки - это создать собственное. Если вы из тех, кто не уклоняется от задач, связанных с самоделкой, вы можете построить собственный токарный станок дома за небольшую плату. Если вы хотите попробовать, мы искали в Интернете планы на 9 самодельных токарных станков по дереву , которые вы можете легко сделать своими руками.

1. История токарных станков и план изготовления

Если вы ищете план, как сделать деревянную рейку своими руками дома, это отличное место для начала. Владелец этой страницы не спешит сразу знакомиться со схемами и инструкциями - во-первых, он находит время, чтобы представить концепцию токарного станка и дать вам краткое описание его истории на протяжении многих лет.

Как только это будет решено и вы будете готовы приступить к работе, вы найдете подробные инструкции по сборке токарного станка, список материалов, которые вам понадобятся, и информацию о том, где их купить.Вы также найдете множество четких фотографий и диаграмм, точно показывающих, что вам следует делать на каждом этапе.

Подробности смотрите здесь

2. Станок токарный деревянный из дерева

Вот еще один замечательный проект, которым хотел поделиться один домашний мастер. Его идея заключалась в том, чтобы построить токарный станок по дереву, используя дерево в качестве основного материала. Для эксперимента он даже использовал дерево для подшипников, хотя объясняет, что их можно заменить на шарикоподшипники, если хотите.

Как он объясняет во введении к проекту, одна из проблем при изготовлении деревянного токарного станка по дереву заключается в том, что он вибрирует намного сильнее, чем тяжелая чугунная версия. Однако, как он предлагает, вы можете в некоторой степени уменьшить это, закрепив его на твердом верстаке.

Есть несколько разделов, в которых вы можете прочитать о том, как построить токарный станок, как владелец сайта улучшил его с течением времени, а также некоторые примеры объектов, которые он использовал для изготовления токарного станка.

Все очень четко объяснено с множеством изображений, чтобы продемонстрировать, что он сделал - и что вам нужно сделать, если вы хотите попытаться скопировать это.Впечатляющая конструкция своими руками и очень полезный ресурс.

Подробности смотрите здесь

3. Мини токарный станок от электродрели

Вот гениальная идея от очень креативного мастера. Если вы хотите сделать простой мини токарный станок по дереву в домашних условиях, вам не нужно сложное оборудование - все, что вам нужно, это обычная дрель.

Это не даст вам инструмент, который можно использовать для переворачивания больших мисок или изготовления домашней мебели.Однако, если вы хотите попробовать свои силы в токарной обработке древесины и у вас нет денег, чтобы потратить их на дорогой готовый токарный станок, это может быть решением, которое позволит вам попробовать его, не прожигая дыры в кошельке.

Все инструкции взяты из видео на YouTube - текста нет. Как объясняет парень на видео, у него нет токарного станка, и он никогда даже не владел им, но он просто решил, что все равно хочет попробовать сделать такой.

Идея настолько проста, что любой, кто считает себя даже немного удобным, должен легко воспроизвести дизайн.Это еще один умный способ сделать небольшой токарный станок из материалов и оборудования, которые, вероятно, уже есть у вас дома.

4. Самодельный токарный станок старшеклассника

Вот тот, который посрамит многих любителей DIY. Это большой, сверхмощный токарный станок по дереву, сделанный старшеклассником из кусков металлолома и прочего хлама, лежащего у него дома.

Как он объясняет во введении, после того, как вы купили различное оборудование, которое вам нужно - например, патроны для токарных станков по дереву , и опоры для токарных станков по дереву , и т. Д. - многие токарные станки DIY не работают намного дешевле, чем некоторые токарные станки можно купить.Вместо этого автор этой статьи решил сделать токарный станок, который не требовал бы фрезерования или литья и не требовал бы от него покупки каких-либо дорогостоящих компонентов.

Как он продолжает объяснять, этот план является скорее объяснением его мыслительных процессов, чем пошаговым руководством. Он надеется, что если кто-то еще захочет использовать его идеи таким образом, его будет легче адаптировать к индивидуальным обстоятельствам и доступным материалам.

В целом, это явно очень впечатляющий человек, у которого впереди долгая карьера DIY.Отличная работа!

Подробности смотрите здесь

5. Учебное видео по деревянному токарному станку

Вот еще одно видео, которое мы нашли на YouTube, и которое покажет вам все, что нужно знать, чтобы сделать высококачественный токарный станок из дерева. Нам нравится, как снято видео - все грамотно объяснено и наглядно продемонстрировано. Темп видео также примерно правильный, чтобы вас заинтересовать и сосредоточить.

Что особенно важно в этом плане, так это то, что после измерения досок для резки вам не нужно снова измерять, потому что все сочетается друг с другом.Это похоже на сборку плоской мебели, за исключением того, что вы сами ее сделали.

Когда вы углубитесь в видео, вы увидите, что это еще один токарный станок с приводом от дрели, что делает его недорогим в сборке, поскольку вам не нужно покупать дорогой двигатель для его работы. Затем он также продолжает объяснять, как он улучшил дизайн, давая вам полезные советы, которые стоит принять во внимание, даже если вы не совсем следуете его дизайну.

Отличное видео и хорошо сделанный токарный станок. Нам понравилось это.

6. Прокат токарного станка своими руками с планами

Вот еще одно видео на YouTube, демонстрирующее, как построить токарный станок в вашей мастерской. Как видите, для этого токарного станка требуется определенное количество специального оборудования, чтобы придать форму дереву, но результаты являются исключительными.

В видео нет разговоров - просто кто-то демонстрирует все, что вам нужно сделать (немного ускорено, чтобы вам не скучно было смотреть!). Тем не менее, чертежи этого токарного станка также доступны для загрузки, так что, если объединить планы и видео, все должно быть легко проследить.

Если у вас есть доступ к необходимому дереворежущему оборудованию и необходимый опыт для выполнения работы, это план, который предоставит вам высококачественный токарный станок по дереву за небольшую часть цены, которую стоило бы купить один в хранить.

7. Токарный мини-станок простой

Вот еще одно видео, которое мы нашли, которое должно дать вам еще несколько идей и немного вдохновения, как сделать токарный станок по дереву в домашних условиях. Для этого вам нужно будет купить несколько деталей - например, двигатель.Но ничто из этого не должно стоить слишком дорого по сравнению с тем, что вам нужно было бы заплатить за купленный в магазине токарный станок.

Это еще одно видео без слов, но все очень наглядно продемонстрировано, поэтому за ним будет достаточно легко следить, если вы хорошо разбираетесь в мастерской. Единственное, что мы можем сказать об этом видео, это то, что мы не так уверены в выборе музыки…

8. Видео и планы токарного станка по дереву

В этом видео вы увидите, как разрезать части, чтобы построить собственный токарный станок из фанеры.Опять же, все наглядно продемонстрировано и легко отслеживается, а планы доступны на веб-сайте ниже.

Это еще одно видео, которое нам понравилось, и нам тоже понравились результаты. Это видео демонстрирует, как с помощью соответствующего оборудования и небольшого ноу-хау, сделанного своими руками, можно построить высококачественный и эффективный токарный станок по дереву, не тратя целое состояние.

9. Станок опытный из обрезков

В то время как некоторые из приведенных выше видео могут противоречить духу настоящего DIY в том, что проекты слишком профессиональные, это видео как раз наоборот.Здесь у нас есть видео, демонстрирующее, как кто-то сделал экспериментальный токарный станок исключительно из обрезков, которые они нашли в своей мастерской.

Хорошо, так что это могут быть не те части, которые вы так часто валяете дома, но практически все, что используется в видео, - это утилизированный мусор. Конечно, это зависит от того, как вы относитесь к DIY и что это на самом деле означает, но многие люди одобрят то, как эти ребята спасают много старого лома и перерабатывают его во что-то совершенно новое.

Более того, в результате получился впечатляющий токарный станок, который, похоже, отлично справляется с работой.Посмотрите видео и убедитесь в этом сами.

Вдохновляющие планы, видео и идеи

Когда мы зашли в Интернет, чтобы посмотреть, что делают другие люди, мы обнаружили, что есть много людей с большим творчеством и некоторыми серьезными навыками. Вы можете решить скопировать один из этих токарных станков шаг за шагом или попытаться объединить идеи во что-то новое. Однако, что бы вы ни делали, существует множество вариантов, которые обойдутся намного дешевле, чем покупка дорогого токарного станка в магазине.

Не забудьте прикрепить!

Пошаговое руководство - Woodworking Squad

Все мастера по дереву начинают изучать токарный станок по дереву, и любопытство возникает по мере того, как они занимаются токарной обработкой. Это требует покупки нового огромного станка специально для токарной обработки, но знаете ли вы, что вы можете использовать сверлильный станок в качестве замены?

Сверлильный пресс является отличным помощником для горизонтального токарного станка по дереву.Независимо от того, хотите ли вы иметь живую или мертвую точку, вы можете сделать это с помощью подшипников, винтов, болтов и насадок для токарных станков. Соедините эти части вместе, и вы сможете настроить токарный станок со своим сверлильным прессом.

Вместо того, чтобы покупать другой дорогой инструмент для больших объемов, использование сверлильного станка может сэкономить деньги и сэкономить больше места. Итак, без лишних слов, вот подробное пошаговое руководство по настройке токарного станка с использованием сверлильного станка.

Что такое токарный станок?

Токарный станок - это станок для придания формы или изгиба древесины, чтобы получить желаемую форму на заготовке.Он хорошо работает как с деревом, так и с металлом, когда режущий или формовочный инструмент подается против вращающейся заготовки. Основная функция токарного станка - удалить часть заготовки, чтобы получить желаемый размер и форму, например чашу, держатель для карандашей и другие цилиндрические заготовки.

На что способен токарный станок?

Токарный станок может выполнять различные основные операции, в первую очередь, для придания формы и сглаживания цилиндра. Скорость резания и подача зависят от проекта и объема требуемых работ.

Вот некоторые из основных операций на токарном станке, которые можно выполнять на сверлильном станке.

  1. Облицовка. Это основная операция, выполняемая на токарном станке для получения плоских поверхностей на конце заготовки. Это также стандартное действие, выполняемое на сверлильном станке путем подачи заготовки против вращения патрона.
  2. Токарный. Еще одна типичная операция, которую можно выполнить с помощью сверлильного станка, при которой она включает удаление излишков материала с поверхности заготовки для создания цилиндрической поверхности.
  3. Расточка. Это процесс удаления детали внутри заготовки для создания отверстий различных размеров в зависимости от вашего штифта. Этот процесс также возможен с использованием сверлильного станка и одноточечного режущего инструмента.
  4. Растачивание. Практически то же самое с процессом растачивания до диаметра более одного на одной оси.
  5. Накатка. Это место, где вы делаете углубления на поверхности заготовки с помощью накатного инструмента.
  6. Снятие фаски. Это процесс снятия фаски на крайних концах заготовки для удаления заусенцев или защиты древесины от повреждений. Скошенный угол также улучшает внешний вид.

При наличии подходящих инструментов для комбинирования это некоторые из основных операций, которые сверлильный станок может выполнять даже без токарного станка. Все дело в понимании того, что вы хотите делать со своей заготовкой, и поиске нужных деталей для работы со сверлильным станком.

Как использовать сверлильный станок в качестве токарного станка?

Вот где становится интересно.Вы узнаете, как использовать сверлильный станок в качестве токарного станка при выполнении любых операций, упомянутых выше. Это немного медленнее, но лучше, чем покупать другой дорогой и громоздкий инструмент.

  • Основные компоненты

Токарный станок состоит из двух важных компонентов - упора для инструмента и центра. Формируйте и импровизируйте, чтобы создать эти две части, используя свои инструменты и другие доступные материалы. Итак, мы объясним, как использовать сверлильный станок в качестве токарного станка DIY как для живых, так и для мертвых центров.

Опора для инструмента перемещает инструмент вверх и вниз по краю детали. Он также защищает вашу руку от вращения дерева. Вы можете использовать вертикальный деревянный брусок, надежно прикрученный и приклеенный к сверлильному столу. Его длина зависит от того, как долго вам нужно сверлить, и от места в вашем сверлильном станке.

Центр - это часть токарного станка, которая удерживает древесину и свободно вращает ее по устойчивой оси. Это может быть живой центр, в котором он вращается вместе с работой, или мертвая точка, которая не вращается, и работа вращается на нем.Они имеют одинаковый эффект, и вы предпочитаете, какой из них использовать.

ВАЖНО! Это относится к обоим методам: всегда выключать сверлильный станок и вынимать вилку из розетки при установке.

Использование сверлильного станка с подвижным центром
  • Шаг 1: Формовка аналогичного токарного станка

Вы можете использовать подшипник для фрезерного станка с таким же диаметром в нижней части заготовки или приобрести приспособление для токарного станка, что-то вроде маршрутов.

Он включает в себя стержень, который действует как направляющую, подвижный центр для днища, центр шпоры для передней бабки, прикрепленной к патрону сверлильного станка, и мини-винт. Обратите внимание, что это может быть ограничено только для небольших проектов.

  • Шаг 2: Установка сверлильного станка на токарный станок

Возьмите кусок дерева 2 × 4 и закрепите его на столе сверлильного пресса. Затем просверлите отверстие глубиной примерно 1/4 дюйма, которое плотно прилегало бы к вашему подшипнику. Также просверлите отверстие с зазором на 1/6 дюйма шире, чем ширина вашего вала.Прикрепите центр винта к патрону сверлильного станка. Если вы собираетесь использовать насадку для токарного станка, все, что вам нужно сделать, это установить прилагаемые инструменты в сверлильный станок.

  • Шаг 3: Вставьте заготовку

Создайте отверстие, предварительно просверлив нижнюю и верхнюю часть заготовки. Убедитесь, что он входит в центр под напряжением, а выше - в центр шпоры или винта. Затяните патрон и убедитесь, что оба конца заготовки входят в подшипник или насадки токарного станка.Зафиксируйте дерево на месте, включите сверлильный станок и проверьте, плавно ли он вращается. Вы можете капнуть немного масла или смазки на подшипник, чтобы активный центр вращался лучше.

Начните формировать древесину в соответствии с желаемой цилиндрической формой. Используйте долото и другие токарные инструменты, но помните о давлении на наконечник, так как это может вытолкнуть заготовку из сверлильного станка. Не торопитесь, чтобы придать дереву форму или медленно поворачивать дерево, и уделите все внимание, чтобы избежать ошибок. Вы можете сделать это только один раз, потому что ваша заготовка быстро вращается.

Для начального придания формы можно использовать наждачную бумагу с зернистостью от 60 до 80. Как только у вас появится желаемая форма, перейдите на более грубую наждачную бумагу. Сложите полоску мелкозернистой бумаги (120–220) и разгладьте поверхность. Делайте это медленно, сосредоточьтесь и не приближайте пальцы или кончики инструментов слишком близко. Затем проверьте свою работу или внесите необходимые изменения.

Использование сверлильного станка с мертвой точкой
  • Шаг 1. Используйте основное оборудование

Для токарного станка с мертвой точкой вы можете использовать некоторое оборудование, например, два болта с разными размерами - один меньше и один больше.Возьмите один болт на ленточно-шлифовальном станке и придайте ему острие. Возьмите еще один замок и узел, чтобы натянуть его на тройник на конце, и отрежьте ему голову.

  • Шаг 2: Установите болты

Прикрепите заостренный болт с несколькими шайбами ​​в центре стола сверлильного пресса. Он будет служить мертвой точкой. Между тем, установите тройник в патрон сверлильного станка (где он удерживает сверла), и он станет центром шпоры.

  • Шаг 3. Предварительное сверление отверстия

Создайте отверстие, предварительно просверлив нижнюю и верхнюю часть заготовки. Выровняйте его по живому центру и по центру шпоры или винта выше. Обязательно просверлите заготовку, предварительно просверлив нижнюю и верхнюю часть заготовки. Сделайте отверстия, соответствующие тройнику и заостренному болту. Такая установка гарантирует, что ваша заготовка будет надежно закреплена, даже если центр под ней не вращается.

Установите заготовку и затяните деревянную балку между узлом тройник-гайка и заостренным болтом внизу.Было бы полезно нанести немного смазки на установленные замки, чтобы убрать шумный звук и для более плавного хода.

Медленно выполняйте токарную обработку и придайте заготовке нужную форму. Вы можете использовать острое зубило в отсутствие каких-либо токарных инструментов, таких как выемки, скребки или отрезные инструменты. Помните, что плоская сторона должна входить в токарную древесину, а скошенная сторона - в стороне. После этого проверьте, удовлетворителен ли результат, или внесите необходимые изменения.

Каковы другие применения сверлильного станка?

Неудивительно, что сверлильные станки - один из самых универсальных электроинструментов в деревообрабатывающей промышленности.Это помогает многим мастерам по дереву выполнять другие важные задачи, помимо просверливания отверстия. Помимо токарной обработки, вот еще несколько вариантов использования сверлильного станка, чтобы извлечь из него максимальную пользу.

  1. Сверление под любым углом. Сверлильный станок может показаться слишком жестким, но он может позволить вам сверлить под любым углом с помощью подвижного стола под разными углами. Некоторые сверлильные станки имеют эту функцию вместе с регулируемой высотой.
  2. Врезка. Если у вас нет долбежных инструментов, таких как долото, сверлильный станок может сделать это за вас.Некоторые типы поставляются с насадками для пазов для материалов квадратной или прямоугольной формы.
  3. Гладкое шлифование. Сверлильный пресс подходит для шлифования как внутренних, так и внешних поверхностей недавно просверленных отверстий. Вы можете использовать упомянутую наждачную бумагу, которую мы объяснили, или выбрать сверлильный пресс с различными шлифовальными приспособлениями, называемыми шлифовальными барабанами. Вы можете вставить их внутрь патрона и создать лужу для шлифования.
  4. Быстроходное растачивающее устройство. Чаще всего сверлильный станок может выполнять высокоскоростное растачивание.Всегда используйте номеронабиратель для установки правильного размера сверла, правильного размера иглы и правильной скорости машины.
  5. Винт и отвинчивание болтов. Some Drill Press помогает вам завинчивать и откручивать болты, как и ручная дрель. Возможно, это не удивительно, но большинство начинающих любителей об этом забывают. Методика состоит в том, чтобы установить минимальную скорость машины и использовать адаптер, если требуется материал. Затем используйте иглу, соответствующую вашему болту. Завинчивание и отвинчивание болтов с помощью дрели выполняется быстрее, чем ручная дрель.

Типы сверл, которые вы должны знать

Благодаря своей универсальности сверлильный станок бывает различных типов для конкретных применений. Чтобы определить, когда и где использовать в конкретном проекте, полезно понимать, что это за тип.

1. Портативный сверлильный станок

Это самый популярный вид и лучший выбор для большинства плотников, у которых нет значительного рабочего места. Он идеально подходит практически для всех применений, включая токарную обработку.Кроме того, он более удобный, компактный, маленький и легкий. Портативный сверлильный станок также совместим с различными размерами сверл до 12 мм.

2. Чувствительный сверлильный станок

Это особый тип сверлильного станка, известный своей шпиндельной головкой с ременным приводом. Обычно это небольшая машина, используемая для крошечных отверстий. Почему эксперты называют это «Чувствительным»? Это потому, что он поставляется только с ручной версией, и вы можете оценить его чувствительное сверление.Он идеально подходит для легких и средних проектов и может использовать сверла диаметром от 1,5 до 15,5 мм.

  • Настольный монтаж. Маленький, легкий, с педальным переключателем. Как следует из названия, «это настольный сверлильный станок, установленный на верстаке - идеально подходит для работы над небольшими проектами.
  • Напольный монтаж. Он может справиться с более сложными проектами; однако имейте в виду, что при использовании этого типа могут возникнуть некоторые проблемы - его переносимость.

3. Вертикальный сверлильный станок

Отличается шпиндельной головкой с зубчатым приводом. Вертикально-сверлильный станок позволяет выбирать между автоматическим и ручным режимами, что делает его идеальным для больших отверстий. В зависимости от назначения существует два типа: секция с круглой колонной и секция для коробчатой ​​колонны.

  • Круглая секция колонны. Он имеет круглую колонну для выполнения более легких проектов. Избегайте использования его для обработки тяжелых материалов, поскольку он имеет меньшую прочность, чем другие типы сверлильных станков.
  • Машина для коробчатого профиля. В отличие от первого, он имеет секцию колонны прямоугольного сечения для работы над более жесткими и требовательными проектами.

4. Радиально-сверлильный станок

Это еще один популярный тип сверлильного станка, излюбленный большинством плотников. Это связано с его гибкостью, универсальностью и превосходством в бурении крупных и крупных проектов. Существует три вида радиально-сверлильных станков - простой, полууниверсальный и универсальный сверлильный станок.

  • Простой радиально-сверлильный станок. Подходит для вертикальных, горизонтальных и круговых движений колонны.
  • Полууниверсальный радиально-сверлильный станок. Это обновленная версия первого типа. Те же функции, но с добавлением качательного движения головы вокруг горизонтальной оси.
  • Универсальный радиально-сверлильный станок. Превосходно выполняет вращение консоли сверлильной головки и даже сверление под углом.«Это, вероятно, самый дорогой тип, поскольку он по-прежнему подходит для проектов, которые большинство станков« не могут выполнять даже станки с ЧПУ ».

5. Станок для сверлильного станка

Этот тип необычен тем, что в нем имеется множество одношпиндельных колонн, расположенных на одной и той же базе станка, но его цель состоит в том, чтобы позволить различные операции на разных позициях рабочего стола. Идеальная дрель для промышленных целей и массового производства.

  • Многошпиндельный сверлильный станок .Это лучший вариант, если вам нужен сверлильный станок, который может просверливать много отверстий одновременно с высокой точностью и эффективностью. Подобно многосверлильному станку, он также идеально подходит для промышленного массового производства.
  • Автоматический сверлильный станок . Автоматические сверлильные станки подходят для серийного и автоматизированного производства. Он имеет регулируемый механизм поворота для достижения лучших результатов. Большинству мастеров по дереву он нравится, потому что он дает одинаковые результаты на одинаковых кусках материала.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Что делать с неровной обрешеткой?

Есть две основные причины неравномерного обрешетки: первое - несбалансированное давление и недостаток опыта. Как только ваш формовочный инструмент соприкоснется с деревом, важно поддерживать равномерное давление, чтобы получить ровные пропорции. Опыт - еще одна распространенная причина, по которой большинство новичков борются с неравномерной обточкой. Единственное решение для этого - побольше токарных станков, чтобы лучше понять, как это работает.

Что делать с отрывами внутри заготовки?

Некоторые факторы, вызывающие вырывание, - это древесина, с которой вы работаете, и затупившиеся инструменты. Поэтому лучше использовать более плотную древесину, поскольку она менее подвержена вырыванию, и убедитесь, что все ваши инструменты острые.

Опасна ли обрешетка?

Все, что использует электроэнергию для быстрого вращения, опасно. Тем не менее, это безопасно, если вы соблюдаете протоколы безопасности.Не забудьте надеть защитные перчатки и очки. Избегайте носить свободную одежду, так как она может застрять в машине. Безопасность - это то, как вы уважаете использование своего устройства.

Заключительные слова

Деревообработка поможет вам раскрыть свои творческие способности. То, что вам не хватает некоторых инструментов или устройств, не означает, что вы не можете выполнить определенную операцию. Например, сверлильный станок может управлять многими вещами, и токарная обработка - одна из них. Откройте глаза, исследуйте свои возможности Drill Press и проверьте это на себе.

Прежде всего, всегда надевайте перчатки и защитные очки, поскольку сверлильный станок по-прежнему опасен даже без сверл. Держите руки за подставкой для инструмента и не нажимайте слишком сильно на деталь. Точность и контроль - ваш ключ к успешной токарной обработке.

Токарный станок с приводом от сверла

, Инструкции по сборке - One Minute Workbench

Описание

Эти инструкции представляют собой полное пошаговое руководство, которое покажет вам, как построить токарный станок с приводом от дрели, и оно должно стоить вам всего около 35 долларов в материалах.

Этот проект разработан для ЛЕГКОЙ сборки. Вероятно, вы сможете сделать большую часть этого за один сеанс. Самая трудоемкая часть будет ждать высыхания эпоксидной смолы и полиуретана!

О планах:
  • Отформатирован для бумаги обычного формата (8,5 x 11 дюймов), поэтому вы можете распечатать их дома.
  • Включает британскую (США) версию И метрическую версию
  • Сюда входят:
    • Полный список покупок необходимых материалов.
    • Полный список деталей, которые необходимо вырезать, со всеми необходимыми размерами (с изображениями).
    • Пошаговые инструкции, сопровождающие и дополняющие видео о сборке.

О токарном станке:
  • Размеры: 36 дюймов в длину, 10,5 дюймов в глубину и 6 дюймов в высоту.
  • Максимальная длина, которую можно повернуть: около 30 дюймов (можно изменить, чтобы увеличить).
  • Использует дрель со шнуром для поворота ложи.
    • Не используйте НЕ аккумуляторную дрель, так как она может не справиться с нагрузкой!

Инструменты, необходимые (или, по крайней мере, настоятельно рекомендуемые) для создания этого проекта:

  • Настольная пила
  • Торцовочная пила (рекомендуется, но не обязательно, если у вас есть салазки для настольной пилы или другой способ выполнения хороших поперечных пропилов)
  • Гвоздь для штифта калибра 23 (рекомендуется, но не обязательно)
  • Сверло
  • Drill Press (рекомендуется, но вы можете обойтись и с обычным сверлом)
    • Лопата 7/8 ″ или долото Форстнера
    • 1/4 ″
    • Бит 5/8 ″
    • Бит 5/16 ″
    • Насадка для нарезания резьбы 5 / 16-18
  • Шлифовальная машина / Наждачная бумага / Напильник
  • Копировальная пила (без нее можно обойтись, но она упростила мне жизнь)

Поскольку это цифровой продукт, возврат средств невозможен.

Сверление на токарном станке

PDF ФАЙЛ - НАЖМИТЕ ЗДЕСЬ ДЛЯ ПЕЧАТИ РАБОЧЕГО ЛИСТА

ИСПОЛЬЗОВАНИЕ ЗАДНЕЙ БАКИ ДЛЯ СВЕРЛЕНИЯ

Задняя бабка токарного станка может использоваться для сверления, с помощью насадки для сверлильного патрона.У сверлильного патрона есть морзе конический вал, который можно вставить в вал задней бабки, фиксируя это в позиции.

Обычная начальная точка для сверления с центром токарный станок заключается в использовании зенковки. Это используется, чтобы немного просверлить материал и создает отправную точку для других сверл, которые будет использоваться.Попытка сверлить традиционным сверлом без предварительной зенковки приведет к проскальзыванию сверла сразу. Невозможно успешно и безопасно просверлить отверстие без использования центрирующего сверла.

Если на токарном станке необходимо обточить длинный кусок материала, то центр сверло используется для просверливания отверстия на одном конце.Это позволяет просверлить конец должен поддерживаться центром задней бабки.

После того, как центральное сверло проделало отверстие, спиральные сверла можно использовать для увеличения отверстия и при необходимости просверлите полностью. Если необходимо отверстие большого диаметра, тогда Сначала просверливается небольшое отверстие (например.Диаметр 4 мм). Затем отверстие увеличивают примерно 2 мм за раз. Пробуем просверлить отверстие большого диаметра в один ход неизбежно приведет к перегреву сверла и затем заедание материала. Это потенциально опасно.

При сверлении очень важно использовать растворимое масло в качестве охлаждающей жидкости. Его следует постоянно подавать на сверло, чтобы оно оставалось холодным. Этот поможет предотвратить заклинивание и перегрев.Перегрев притупит сверло быстро.
ТИПИЧНАЯ ЗАДНЯЯ БАРА С ДРЕЛЬНЫМ ПАТРОНОМ
Конус Морзе - это стандартная система для установки сверлильных патронов и других приспособлений на шпиндель задних бабок токарных станков.
Это трение, создаваемое коническим хвостовиком по Морзе сверла / сверлильного патрона в шпинделе, которое надежно удерживает его в нужном положении.
ЗАДНИЙ БЛОК В АССОРТИМЕНТЕ
СВЕРЛЕНИЕ ОТВЕРСТИЙ БОЛЬШОГО ДИАМЕТРА НА ЦЕНТРАЛЬНОМ ТОКАРЕ
При сверлении отверстий большого диаметра используется сверло с конусом Морзе.Он либо войдет прямо в шпиндель токарного станка, либо войдет в адаптер, а затем в шпиндель задней бабки.
При сверлении отверстий большего размера этапы следующие:
Сверление центрирующим сверлом, за которым следует серия сверл увеличивающегося диаметра, ведущая к использованию конических сверл Морзе.

ВОПРОС :

Используя схемы, объясните этапы сверления отверстия - на токарном станке.

НАЖМИТЕ ЗДЕСЬ ДЛЯ ОБОРУДОВАНИЯ И ИНДЕКС ПРОЦЕССОВ

Комплекты токарных / фрезерных / сверлильных станков

Комбинированный станок для токарного / фрезерного / сверлильного станка

Bolton Tool предлагает комбинированный токарный / фрезерный станок по металлу для повышения удобства использования и по лучшей цене.Наши комбинированные токарно-фрезерные станки по цене являются лучшей сделкой для использования в небольшом магазине или гараже. Наши комбинированные станки отлично подходят для токарной, фрезерной и сверлильной обработки и подходят для всех типов проектов. Наши комбо очень популярны среди производителей нестандартных деталей и там, где пространство ограничено. Мы уверены, что вы останетесь довольны работой наших комбинированных токарно-фрезерных станков. Мы продаем различные типы токарных станков в соответствии с вашими потребностями. Приобретайте комбинированные токарные станки Bolton Tools сегодня!


Сравнение товаров (0)

Сортировать по:

DefaultName (A - Z) Имя (Z - A) Цена (Низкая> Высокая) Цена (Высокая> Низкая) Рейтинг (Наивысший) Рейтинг (Наименьший) Модель (A - Z) Модель (Z - A)

Показывать:

255075100


4950 долларов.00 $ 5 019,69 2250 долларов США 2499 долларов США 4 199 долларов США.00 $ 4 745,11 3998,00 долларов США 4870,00 долларов США 1889 долларов.10 2137,50 долл. США 2227,95 долларов США 2475,50 долларов США

Показано с 1 по 10 из 10 (1 страниц)

Насадки для сверления на токарном станке?

Поскольку у меня нет Drill Doctor (пока), можно ли заточить сверло вручную, например, удерживая вращающееся сверло против точильного камня?

TIA

TonyW


Самый безопасный способ, который я могу придумать, чтобы НАДЕЖНО заточить сверло одинаково для обоих желобов, - это надежно вставить его в трехкулачковый патрон на вашем токарном станке или сверлильном станке и аккуратно подправить режущие кромки алмазной карточкой или пластиной во время вращения на высоких оборотах.... держите воду на алмазной карточке / пластине для охлаждения.

Если вы ОЧЕНЬ устойчиво держите руки, вы можете попробовать использовать шлифовальный станок или шлифовальную станцию, чтобы подправить самый кончик ваших бит ... убедитесь, что шлифовальный камень был недавно обработан, чтобы он прорезал хорошую чистую полосу, или если вы используете наждачную бумагу, лучше всего будет свежая.

Теоретически вы можете сделать то же самое с помощью Dremel и некоторых шлифовальных наконечников или шлифовальных дисков ... проблема с этими двумя методами заключается в том, что вы можете снять больше материала с одной стороны, чем с другой, в результате чего эта канавка будет единственной. передний край, из-за чего сверло будет резать в этом направлении....

Это резание в одном направлении мало что дает, если сверло вращается в ручном сверле или сверлильном станке .... но когда сверло находится в СТАЦИОНАРНОМ состоянии во время сверления на токарном станке, сверло будет имеют тенденцию блуждать в том направлении, в котором оно хочет врезаться, что приводит к изгибу долота в этом направлении, возможному изгибу долота, получению отверстия слишком большого размера, возможно, поломке долота, в результате чего бит застревает в отверстии при попытке для быстрого удаления стружки, перегрева и затупления единственного режущего наконечника.(Все эти проблемы собраны вместе, удачи!)

Первый метод, при котором вы вращаете сверло и поправляете режущие кромки, вероятно, является самым надежным методом получения ровной кромки .... но вы будете по-прежнему необходимо подправить его вручную, придавая режущим кромкам сверла свободный угол, чтобы эта режущая кромка могла врезаться в материал, в котором вы сверляете, а не просто кататься по поверхности сверла немного кончик и просто становится очень жарко.

Для этого вы можете держать сверло в токарном станке или сверлильном станке, если вам удобен рабочий угол, или взять сверло в тиски и надежно зажать.... затем возьмите ту же алмазную карточку или хороший напильник и, НЕ ПРИКАСАЯСЬ К ОЧЕНЬ КРАЙ, добавьте дополнительный отвод на 5–10 градусов назад от края, чтобы обеспечить рельеф края.

Если вы можете сделать все это вручную, вы наравне с лучшим машинистом .... (они не зря покупают дрелей!)

Принцип работы Drill Doctor прост ... бита зажимается внутри канавок, что обеспечивает гарантированный угол резания относительно наконечника. Все поворотные насадки стандартного типа имеют одинаковый пропорциональный состав, поэтому система зажима всегда будет точной, что гарантирует удаление минимального количества материала с наконечника при каждом использовании.

Когда вы ВРАЩАЕТЕ биту вручную, держатель зажимной биты заставляет КАЧАТЬСЯ и изменять свой угол при повороте. Это позволяет затачивать режущую кромку сверла И шлифовать угол заточки одним движением за каждый проход ... вы поворачиваете держатель до тех пор, пока не услышите практически полное отсутствие шлифовального действия при полных оборотах ... это означает, что режущие кромки ровные и равные с обеих сторон, а угол наклона рельефа соблюден.

Если ваш Drill Doctor имеет порт для точки разделения, его можно вставить только в двух разных ориентациях.... используйте ОБЕИ и отшлифуйте обе стороны равномерно ... проверьте острие сверла, чтобы убедиться, что в центре сверла достаточно материала для прочности, и что ваши режущие кромки хорошо разделены, чтобы предотвратить блуждание в сверле режущее действие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
