Содержание

Разные приспособления для болгарки своими руками

Угловая шлифовальная машинка получила широкое распространение благодаря своему разнообразию функционала. Данный вид инструмента является универсальным, так как способен на выполнение таких работ, как резка, шлифовка, зачистка. Функционал данного инструмента можно расширить, но для этого потребуются некоторые приспособления. Это такие приспособления для болгарки, которые позволят сделать из инструмента фрезерный станок, штроборез, отрезной станок и прочие.

Что нужно для изготовления самодельных приспособлений для болгарки

Чтобы сделать какое-либо приспособление для болгарки своими руками, для начала нужно определиться с тем, какие материалы для изготовления имеются в распоряжении. Следует также определиться и с тем, что конкретно следует изготовить: фрезерный или отрезной станок, штроборез или пылесборник для работы с инструментом в помещении.

Для изготовления таких приспособ, обычно нет необходимости покупать дополнительные материалы или детали, так как подойдут абсолютно любые простейшие подручные материалы. Для изготовления некоторых приспособлений, например кожуха-пылесборника, достаточно воспользоваться пластиковой канистрой из-под масла или тормозной жидкости. Используя жестяную банку, можно сконструировать ручную мельницу для изготовления муки грубого помола.

Важно знать! Приступая к работе, определитесь, что конкретно вы желаете получить из болгарки в итоге. Ведь такая конструкция должна быть нужной, и конечно надежной.

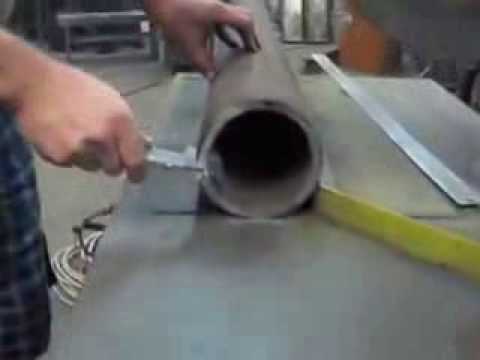

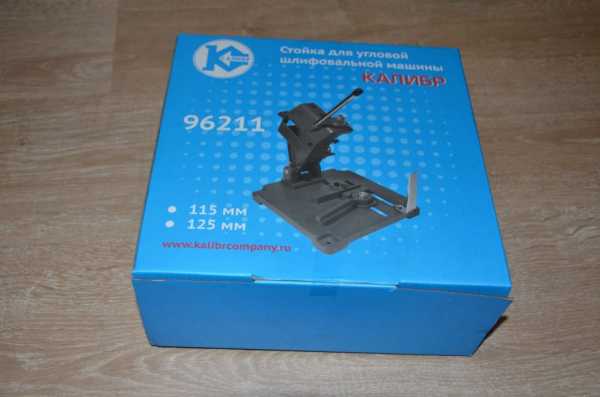

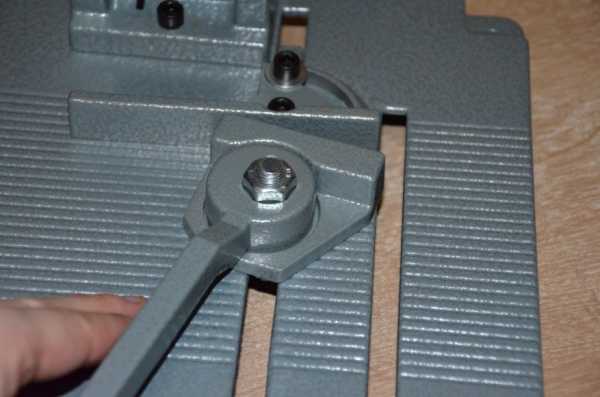

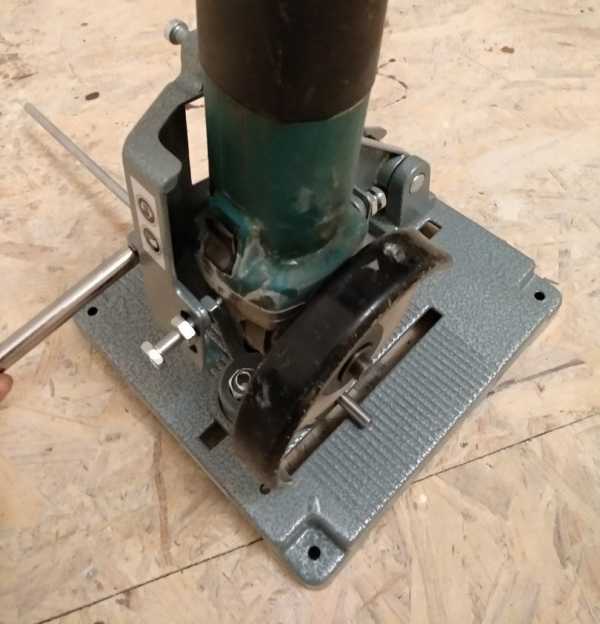

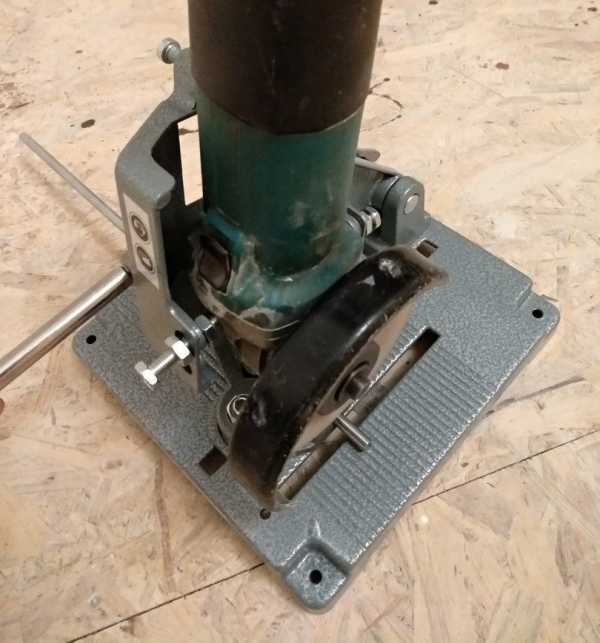

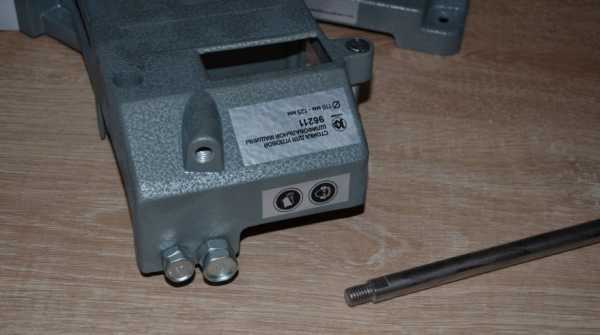

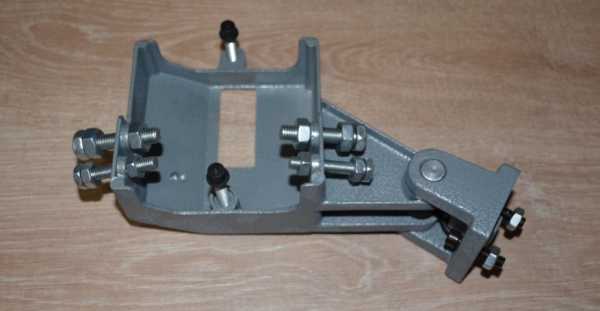

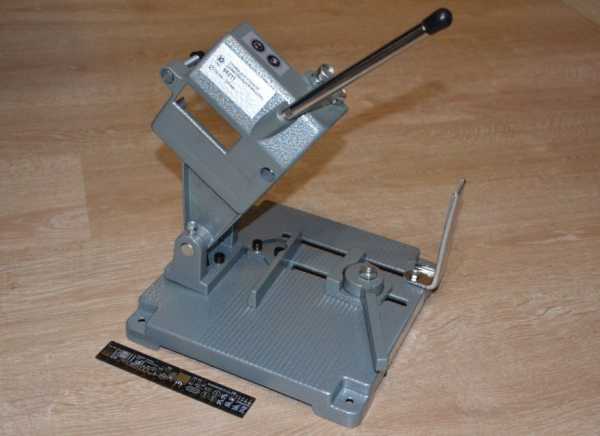

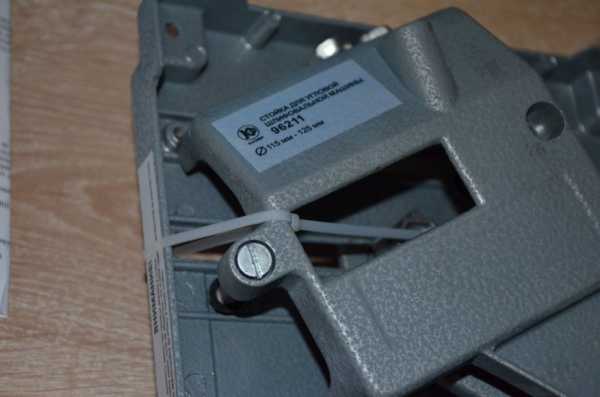

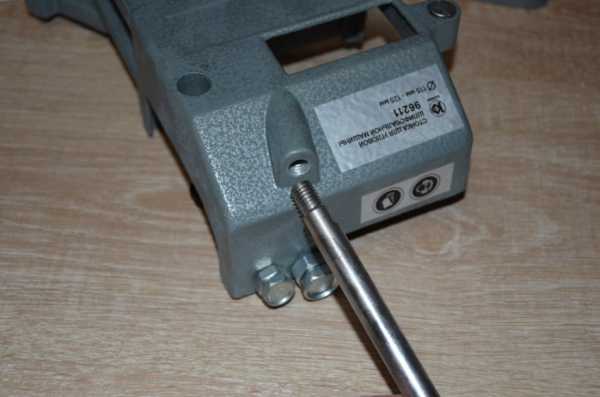

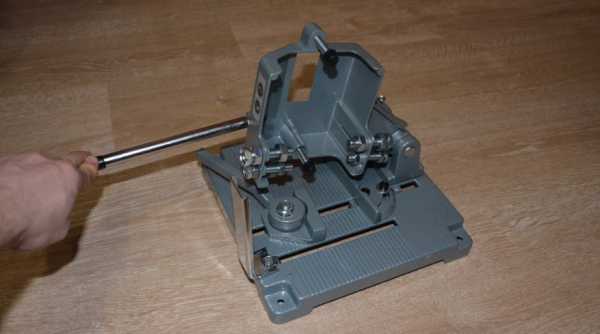

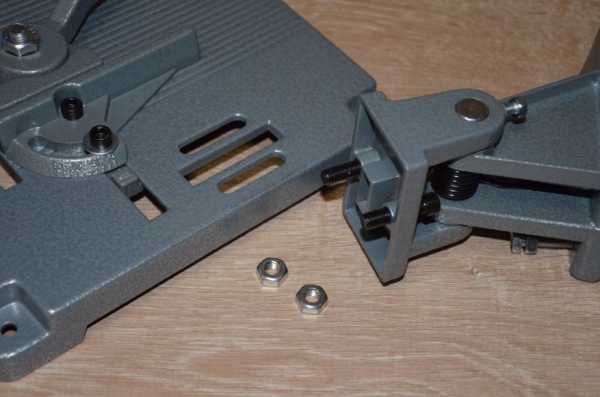

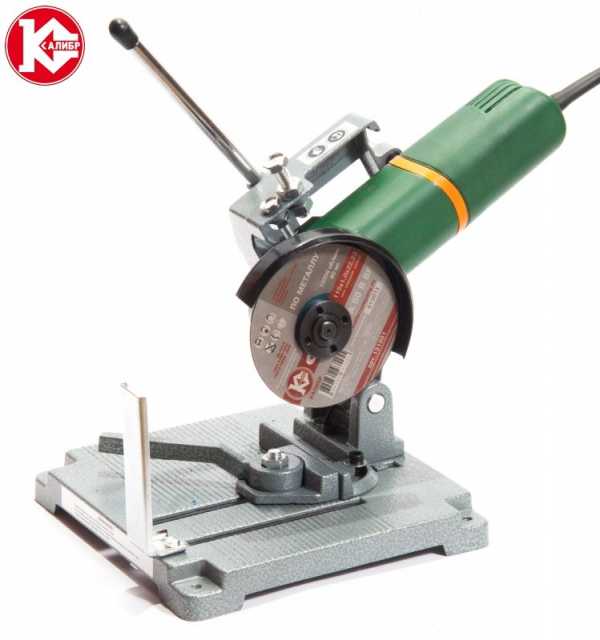

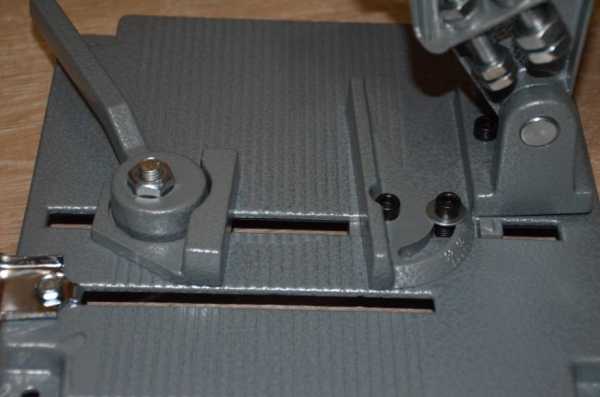

Стойка для болгарки

Такое приспособление на болгарку, как стойка, изготовить своими руками не составит особого труда. Ее изготовление позволит использовать инструмент для выполнения более точных распиловочных работ различных видов материалов. При изготовлении отрезного станка необходимо выполнить следующие задачи:

  1. Надежность закрепления инструмента.
  2. Надежная фиксация инструмента в верхнем положении.
  3. Обеспечение минимальных отклонений от плоскости реза.

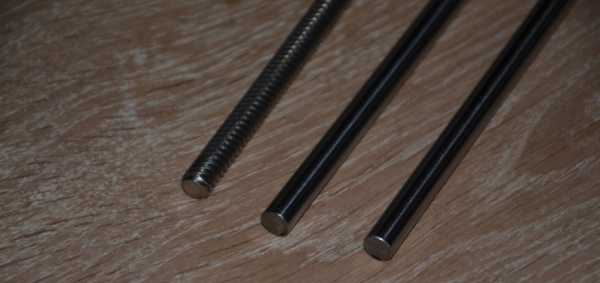

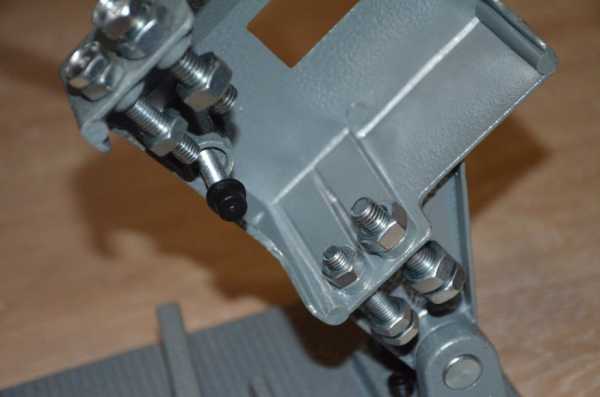

Для надежного закрепления болгарки хорошо подходят резьбовые соединения. Дополнительно следует также побеспокоиться о безопасности, поэтому инструмент следует оснастить самодельным кожухом.

Для болгарок под круги диаметром от 115 мм до 150 мм, возможно их крепление к стойке при помощи хомутов. Инструменты под диаметр круга свыше 150 мм должны иметь надежное закрепление не только к перемещающейся консоли, но и к рабочему столу или станине. Для снижения вибраций и увеличения точности реза, рекомендуется станину жестко закреплять на верстаке или другом основании. Ниже представлен еще один вариант стойки с закрепленной болгаркой.

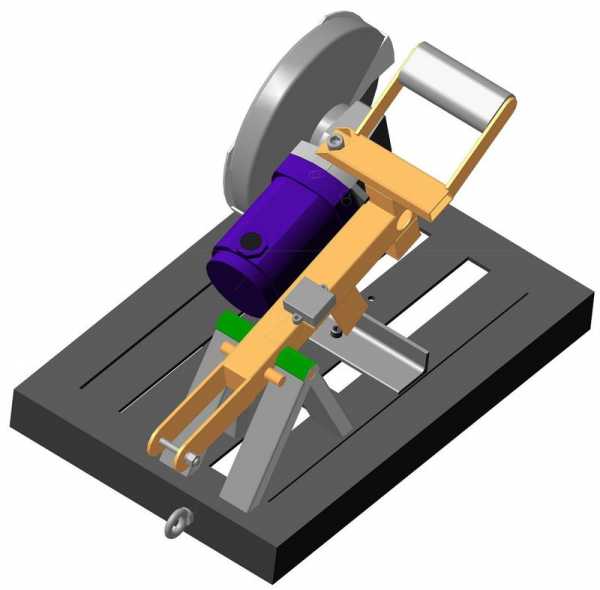

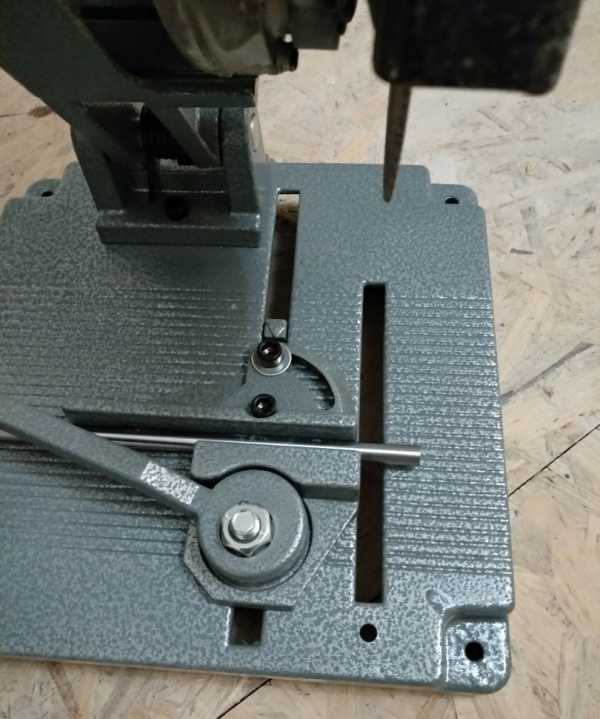

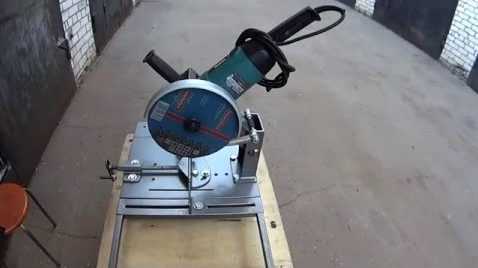

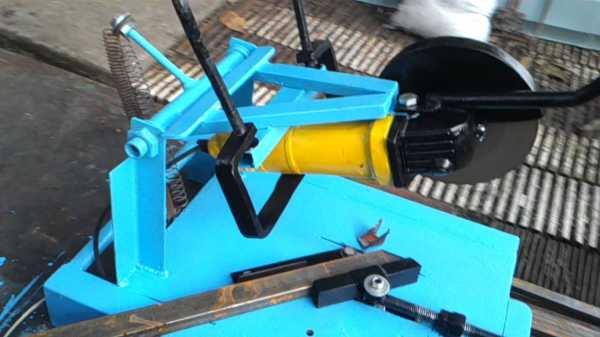

Маятниковый отрезной станок своими руками

Для изготовления такой приспособы из болгарки, как маятниковый отрезной станок, потребуется обеспечить автоматическое возвращение движущейся консоли в обратное положение. Это достигается за счет установки специальной пружины, резинки или противовеса, которые автоматически будут возвращать в исходное положение используемую УШМ.

Технология производства такого станка практически идентична предыдущему. Отличие заключается в добавлении автовозвратного механизма подвижной части, на которой закреплена болгарка. Тем самым облегчается труд человека.

Фрезер из болгарки

Болгарку можно использовать и в качестве фрезера. При этом важно учитывать тот факт, что инструмент должен иметь возможность извлечения из самодельного приспособления. Для изготовления такой конструкции потребуется закрепить УШМ под сделанным столом(или верстаком), и вывести вал инструмента в отверстие верстака с помощью переходника с цанговым зажимом для фрез. Изготовленным инструментом можно осуществлять различные работы по дереву в зависимости от используемой фрезы.

Циркулярка из болгарки

Из болгарки можно изготовить циркулярную пилу для работы с деревом. Для этого потребуется изготовить надежную станину или основание, к которой и будет крепится инструмент.

Важно знать! Диски для работы по дереву должны использоваться только надлежащего качества. Отсутствие хотя бы одного зуба запрещает применение диска для резки дерева.

Если при изготовлении отрезного станка режущий инструмент должен находиться над рабочим столом, то при конструировании фрезерного агрегата и циркулярки, все наоборот. Болгарку следует располагать под столешницей, из которой через соответствующее отверстие выходит определенная часть диска. Дополнительно к столешнице можно прикрутить линейку, при помощи которой будет осуществляться более точная распиловка древесины.

Штроборез из болгарки своими руками

Болгарка может использоваться для вырезания пропилов в стене. Они делаются для того, чтобы можно было укладывать в них проводку, трубы и прочие элементы. При работе стоковой болгаркой очень сложно контролировать глубину погружения диска. Для решения этой проблемы можно изготовить специальный каркас.

Важно знать! Такое приспособление для болгарки имеет важное преимущество, так как позволяет регулировать глубину выполняемой штробы.

Такой каркас представляет собой подошву с упором, посредством которой можно осуществлять перемещение инструмента вдоль стены с равномерным заглублением, получая тем самым штробу необходимой глубины. При изготовлении такого штробореза уделите внимание защитному чехлу и специальному пылесборнику. В качестве пылесборника можно использовать мешок, но удобнее подсоединить шланг от пылесоса. С его помощью будет осуществляться высасывание пыли, делая такую работу гораздо более приятной и беcпыльной.

Про самодельный пылесборник

Пылесборник или кожух для болгарки можно изготовить из старой алюминиевой кастрюли, кусочков тонкого металла или пластиковой канистры. Из кастрюли кожух будет более надежным, но при этом пластиковую конструкцию гораздо проще изготовить.

Для конструирования кожуха для сбора пыли, также подойдет лист оцинковки, который следует сварить на основании размеров имеющегося инструмента. Важное условие заключается в надежности закрепления такой самоделки на УШМ. Кроме того отверстие для сбора пыли можно сделать с наиболее удобным углом наклона, в отличие от покупных пылесборников.

Транспортир для болгарки

Транспортир для болгарки еще называют приспособлением для резки по направляющим. Для изготовления такого приспособления чаще всего берут металлический профиль или швеллер. Чтобы сконструировать транспортир, требуется из уголков металла соорудить конструкцию, как показано на фото ниже.

Теперь остается только зафиксировать инструмент к получившемуся изделию, в результате чего получится полноценный транспортир, посредством которого можно регулировать глубину резки.

В завершении следует отметить, что в материале представлены лишь основные виды приспособлений. В действительности УШМ является настолько универсальным агрегатом, что идеи по ее модернизации постоянно только обновляются. Выбирайте из предложенного перечня необходимые для вас приспособления и воплощайте их в реальность.

instrumentyvdom.ru

Как сделать приспособления для болгарки своими силами: особенности конструкций, способы изготовление

Болгарка является инструментом полезным и разносторонним. Она подойдёт для резки металла, камня, плитки и, шлифовки поверхностей. Однако, иногда бывают ситуации, в которых для данных работ больше подойдёт стационарный станок. Хорошо, что используя определённые приспособления для болгарки, её можно превратить в отрезной станок.

Поиск готового станка, соответствующего вашим запросам, в магазинах не составит труда. Однако, вероятность найти конструкцию, которая жёстко фиксирует болгарку и не болтается во время работы не велика, поскольку все они сделаны из дюрали. По этой причине многие предпочитают изготавливать различные приспособления для болгарки своими руками.

Особенности использования болгарки

При выполнении строительных и монтажных работ используется большое количество самого разного инструмента. Чаще всего применяется болгарка. Основная задача, для которой её используют: резка металла; обработка строительных материалов.

Если вместе с этим инструментом использовать ещё и насадки, то можно расширить число вариантов её использования. В частности, применяя этот инструмент с насадками, можно выполнять качественную шлифовку основания заготовок. Они будут очищены от инородных включений. Насадки для болгарки можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете изготовить их своими руками.

В отдельных случаях этот инструмент применяется в качестве штробореза. С его помощью создаются канавки для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придётся выполнить некоторые манипуляции и увеличить стандартную ширину защитного кожуха. Кроме этого, потребуется изготовить плиту для опоры.

Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в узел крепления этого инструмента. После этого болгарка может использоваться в стандартном режиме.

Часто бывает так, что во время ремонтных работ и возникает потребность в выполнении зачистки основания деталей, доступ к которым затруднён. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой диск небольшого размера может выноситься за габариты болгарки.

В таком случае вращение будет передаваться при помощи специальной ременной передачи от главного привода. Используя такую конструкцию резку материалов производить нельзя. Однако можно без проблем удалять с поверхности материалов окалину. Она часто возникает на поверхности сварных швов.

В настоящий момент на рынке предлагается большое количество насадок для такого инструмента, как болгарка. Их пользование позволяет существенно расширить варианты применения этого инструмента. Если говорить о наиболее часто используемых насадках для болгарки, то можно выделить следующие:

  • приспособление для зашкуривания основания и удаления с поверхностей материалов окрасочного слоя;
  • станины;
  • транспортиры.

Материалы и инструменты, чтобы изготовить насадки для болгарки

Когда возникает необходимость в использовании болгарки для специфических задач, то в этом случае многие мастера делают выбор в пользу готовых насадок. Их без проблем можно приобрести в строительном магазине.

Стоимость приспособлений не очень высокая, поэтому каждому они по карману. С поиском этих насадок сложностей также не возникает. Однако, несмотря на все это, многие люди все же решаются на изготовление насадок для болгарки своими руками.

Если вы решили изготовить насадки для этого инструмента самостоятельно, то прежде, чем приступать к работе, необходимо подготовить следующие инструменты:

  1. Электрическая дрель, желательно в дополнение к ней докупить ещё и набор свёрл;
  2. Диски желательно выбирать диаметром 125 мм.
  3. Деревянные бруски.
  4. Металлический уголок.
  5. Пластина дюралевой стали.
  6. Саморезы.

Технология работ

Прежде чем приступать к работам, необходимо вырезать из металла пластину. После этого нужно из неё сделать угол. Чтобы осуществить задуманное, необходимо сначала сделать вырез в форме треугольника в полке заготовки. А когда это будет сделано, заготовку необходимо согнуть под прямым углом.

Далее, в конструкции пластинки следует просверлить шесть отверстий. Диаметр каждого из них должен составлять 4 мм. Впоследствии именно в эти отверстия будут установлены саморезы. С их помощью можно будет зафиксировать рукоятку, уголки и брус. Во всех отверстиях должны присутствовать специальные выемки под шляпки шурупов.

Для надёжного закрепления рукоятки бруса достаточно нескольких саморезов. Элементы крепежа, используемые во время этой работы, должны иметь размеры 3х35 мм. Это позволит получить деталь Г-образной формы.

После этого в единую конструкцию составляются все элементы вместе с пластинкой. Созданное приспособление для инструмента необходимо закрепить при помощи саморезов 3х20 мм.

Итак, основа будущей конструкции изготовлена. Далее, нужно будет выполнить установку уголков из металла. У вас в наличии должно быть несколько таких элементов. Они должны иметь следующие размеры:

  • 75х30х55 мм;
  • 45х60х60 мм.

Обращаем внимание на то, что первый уголок должен быть разогнут до 60 градусов. Если этого не сделать, то добиться своей основной цели — закрепить на болгарке, изготовленную конструкцию, не получится. Когда установка металлических уголков будет завершена, на них выполняется закрепление непосредственно самого инструмента.

Для соединения инструмента и элементов конструкции используют отдельную рукоятку с одной стороны, а болты с гайками, с другой стороны. Последние необходимы для того, чтобы при проведении работ не происходило откручивания винта конструкции.

При желании можно отказаться от монтажа гайки на ручке, поскольку она будет придерживаться рукой мастера при работе. На этом работу по созданию конструкции для резки можно считать завершённой.

Как изготовить станину для болгарки

Часто болгарки используются вместе со станиной. Их применяют главным образом для того, чтобы мастер выполнял определённые работы по резке материалов и заготовок с меньшими физическими усилиями.

Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.

Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.

Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.

Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.

Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.

При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

Транспортир для болгарки

При ведении строительных и монтажных работ важным приспособлением для болгарки является транспортир. Особенно незаменим он, когда выполняются работы по обработке или резке профилей из металла.

Прибегая к использованию подобных приспособлений, можно с лёгкостью рассчитывать углы резки заготовок. А это положительно сказывается на скорости и качестве выполняемых работ. Помимо этого, такое приспособление подходит для резки металлических профилей.

  • Конструкция этого вида широко востребована при работах по обработке настенной и напольной плитки.
  • Также их применяют при резке и обработке покрытия для пола и плинтусов.

Изготовив транспортир для болгарки своими руками, у вас отпадёт необходимость в приобретении специальных инструментов, которые довольно часто стоят дорого и обладают большими габаритами. Для промышленного использования самодельный транспортир не подходит, а вот для применения в домашних условиях он будет отличной заменой магазинным приспособлениям.

Принцип действия конструкции самодельного транспортира

Первое, что следует сделать — установить направляющий уголок, снабжённый специальной накладкой, на плитку. Используют подобную накладку для того, чтобы исключить скольжение закрепляемой заготовки. Поэтому благодаря ей смещение элемента будет исключено.

Потом необходимо плотно прижать к полкам уголка заготовку. После этого пользователь должен выставить нужный ему угол распила.

Далее, можно переходить к разрезанию материала. При выполнении этого действия необходимо принимать во внимание, что при распиле необходимо давить на диск слегка. Серьёзных физических усилий прилагать не нужно.

Самодельный транспортир для болгарки имеет конструкцию, состоящую из следующих элементов:

  1. Уголок.
  2. Петли.
  3. Болт, используемый для фиксации.

Отметим, что изготовить своими руками такие элементы достаточно сложно. Поэтому, если вы неуверены, что справитесь с такой задачей, то лучше приобрести в магазине готовые модели транспортиров.

Болгарка — достаточно востребованный инструмент у строителей и специалистов, занимающихся ремонтом. С его помощью можно резать различные материалы и обрабатывать заготовки и детали. Однако иногда требуется выполнение специфических операций. Поэтому специалисты приобретают для болгарки специальные насадки. Их можно без проблем найти в магазинах.

Использование таких приспособлений позволяет расширить количество вариантов использования этого инструмента. Однако не всегда обязательно покупать их в строительных магазинах. При желании можно изготовить их своими руками. Для этого лишь нужно иметь свободное время и знать, как правильно изготовить насадки для болгарки.

Соблюдая рекомендации специалистов и полностью следуя инструкциям, каждый может изготовить насадки для этого инструмента, которые сделают болгарку универсальным инструментом и облегчат выполнение работ.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Приспособление для болгарки своими руками (27 фото)

Самодельное универсальное приспособление для болгарки сделанное своими руками: подробное изготовление с фото.

Представляем Вашему вниманию очередное самодельное приспособление для болгарки, с его помощью можно закрепить УШМ в тисках в нужном положении и тем самым расширить её функционал использования.

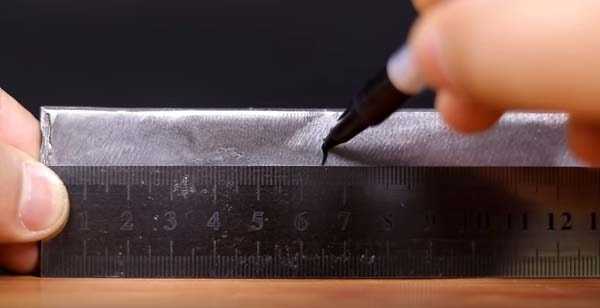

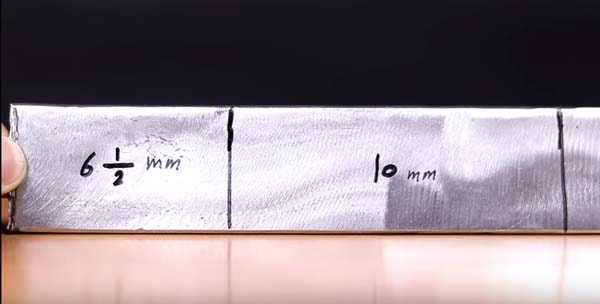

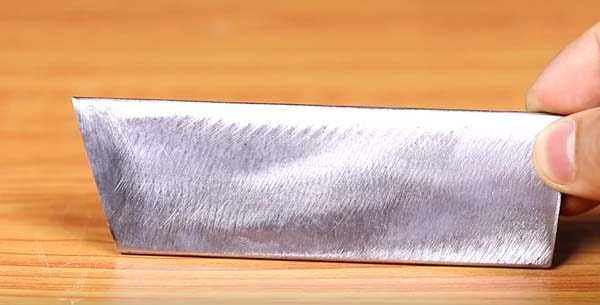

Процесс изготовления самоделки подробно показан на этих фото. Берём металлическую полосу и отрезаем заготовки.

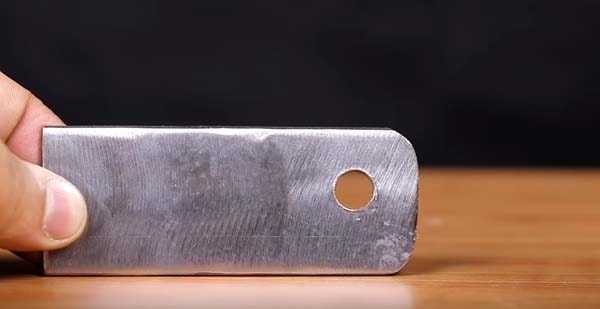

Сверлим отверстие.

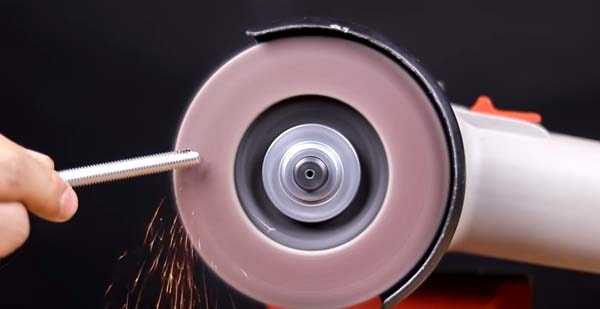

Стачиваем углы.

Получаем вот такие заготовки.

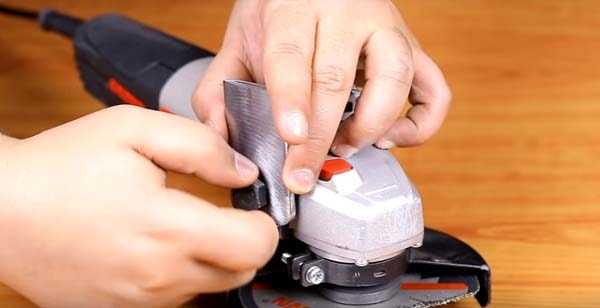

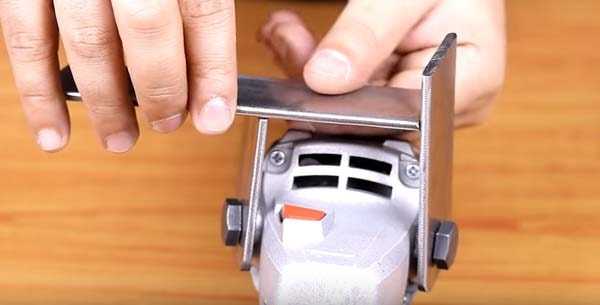

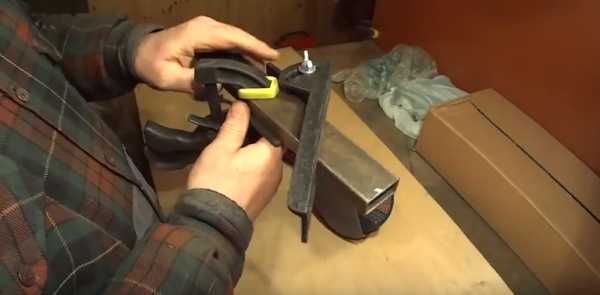

Примеряем заготовки на болгарке.

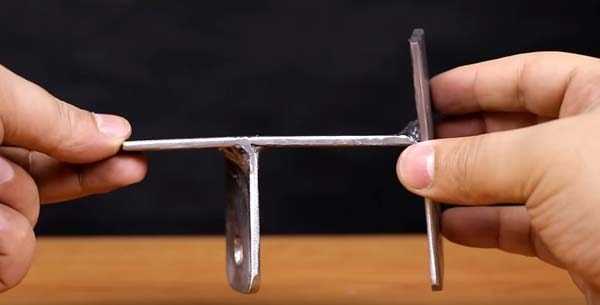

Привариваем пластины и получаем вот такую конструкцию.

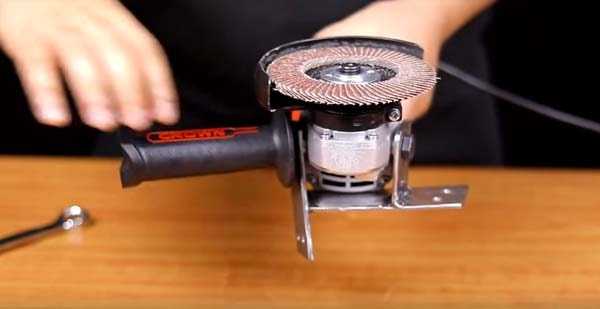

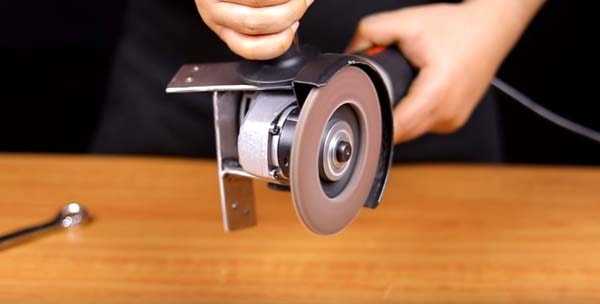

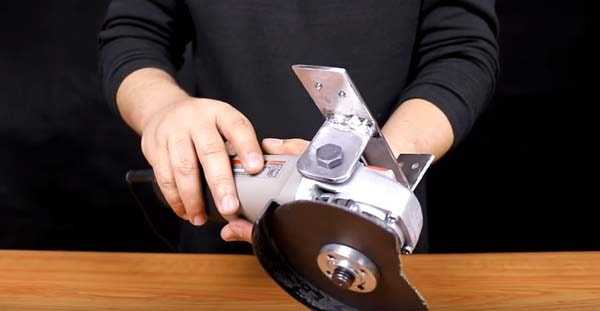

Устанавливаем приспособление на УШМ и крепим его болтами.

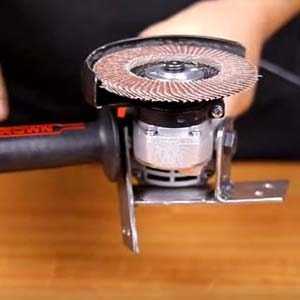

Ставим диск насадку.

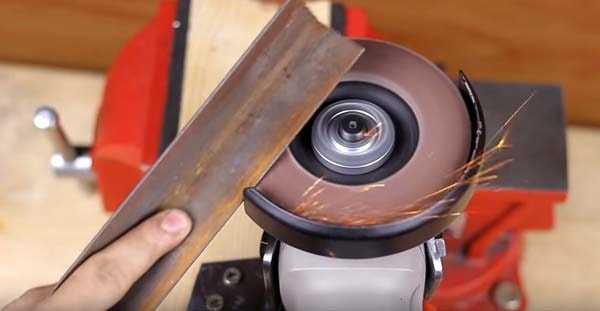

С помощью приспособления можно закрепить болгарку в тисках, и использовать её как точильный станок.

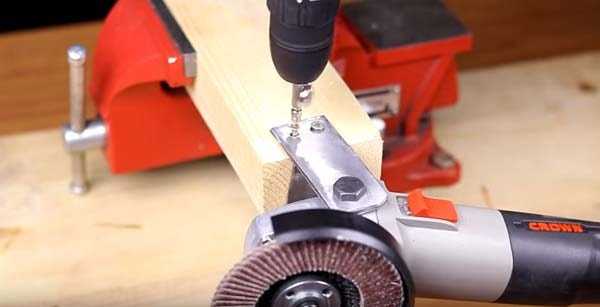

Как вариант можно прикрепить к бруску.

Вот такое универсальное самодельное приспособление можно сделать своими руками для домашней мастерской.

Загрузка…

sam-stroitel.com

Приспособления для болгарки своими руками: чертежи, самоделки и видео

Если вы хотите изготовить приспособления для болгарки своими руками, чертежи вам очень пригодятся. С их помощью можно собрать всевозможные конструкции самоделки, основная задача которых — расширение функциональных возможностей, повышение безопасности и упрощение эксплуатации угловой шлифовальной машинки.

Содержание статьи

Функции болгарки

Фото приспособления

Работая с угловой шлифовальной машинкой, данный электроинструмент позволяет сделать три основные операции:

  • Резать твердые материалы;
  • Шлифовать поверхности изделий абразивными кругами;
  • Зачищать поверхности специальными щетками.

Предлагаем вам выход из ситуации — приспособление, за счет которого шлифмашинка станет стационарная. Разного рода приспособа позволяет из болгарки сделать полноценный станок с расширенными возможностями.

Доступные приспособления для болгарки

Чертеж приспособления

Рассмотрим приспособления, которые из болгарки действительно можно сделать своими руками. Вам потребуется инструкция по сборке, полезные рекомендации и видео руководства.

Предлагаем следующие приспособления, доступные для сборки под вашу болгарку:

  • Штативы;
  • Фиксаторы;
  • Стусло;
  • Фрезеры;
  • Штроборезы;
  • Конструкция для резки керамогранита;
  • Кулинарное приспособление.

Теперь каждое представленное самодельное устройство рассмотрим отдельно. Узнаем, как можно сделать ту или иную конструкцию и усовершенствовать ею вашу угловую шлифовальную машинку (УШМ).

Штатив

  1. Штатив решает главную проблему болгарки — необходимость держать ее своими руками, в то время как некому установить заготовку.
  2. Если сделать штатив, можно держать болгарку одной рукой, а второй удерживать, перемещать заготовку.
  3. С помощью штативов задаются углы резки болгаркой, при этом перемещение диска осуществляется строго вертикально. Это приспособление повышает качество обработки и снижает риск травматизма.
  4. Чтобы сделать штатив, используйте металлический профиль, амортизаторы от авто или обычную фанеру.
  5. Если правильно выполнить приспособление, из болгарки получится прекрасная стационарная установка с уровнем надежности и безопасности, равной заводским штативам.
  6. Важный элемент штатива — это защитный кожух. При его наличии на рабочий стол можно помещать древесину, работать по дереву, металлу, пластику.
  7. Используя штатив, можно защититься от главных причин травматизма при работе с болгаркой — выпадающая из рук УШМ или заклинивающий диск при работе по дереву.
  8. Изготавливая штатив, рекомендуется кнопку включения переделать в педальный тип регулятора. Это позволит путем сброса ноги с педали приспособления быстро отключить питание.
  9. В среднем штатив можно изготовить за час, если использовать простые чертежи. Они мало чем уступают заводским штативам, зато в финансовом плане обходятся почти бесплатно.

Фиксатор

  • Фиксатор или держатель — это следующий по популярности элемент, позволяющий из болгарки сделать функциональное устройство;
  • Задача фиксатора — обеспечить крепление электроинструмента. Так у вас выходит стационарная пила;
  • Фиксатор выполняет крепление на требуемой поверхности — стол, верстак, тиски;
  • Такое крепление имеет важное преимущество — можно в любой момент снять держатель, вернув электроинструмент обратно в режим ручной работы;
  • Поперек диска можно установить упор со специальной прорезью. Данное дополнение позволяет обрабатывать высокопрочные детали, удерживая заготовку своими руками;
  • Самый популярный фиксатор — это пилорама из болгарки. Для ее изготовления вам потребуется качественная станина, под которой фиксируется угловая шлифовальная машинка. Буквально за несколько часов из болгарки получается полноценная пилорама, которую можно по мере необходимости быстро разобрать.

Стусло

  1. Сделав рабочий стол под УШМ поворотным, вы получите великолепное приспособление — стусло.
  2. Стусло для электрической болгарки позволяет работать по дереву, под регулируемым углом нарезать плинтуса, профили, багеты, деревянные заготовки.
  3. Для данных целей требуется на болгарку установить нужный диск, зафиксировать рабочий стол под углом 45 градусов.
  4. Это невероятно удобный агрегат для тех, кому требуется нарезать большое количество оконных наличников, штапиков, плинтусов и пр.
  5. Стусло в сочетании с болгаркой способствуют возможности нарезки тротуарной плитки в диагональном направлении. Это позволит разнообразить варианты укладки материала.
  6. Стусло для болгарок изготавливается заводами, но стоимость подобных агрегатов неоправданно высока. Потому самодельное устройство намного предпочтительнее для работы в домашних условиях.

Штроборезы и фрезеры

  • Штроборез. Болгарка может использоваться в качестве штробореза, которая требуется уложить электропроводку или вырезать в стене проходы. Держа УШМ, вы сильно рискуете своим здоровьем и качеством выполненной работы. Для подобных целей существует специальное приспособление — насадка на прочном основании. Она представляет собой подошву-упор, способствующую плавному перемещению инструмента вдоль стены, создавая при этом равномерное усилие. Обязательно сделайте чехол закрытого типа. Не лишним будет оснастить приспособление патрубком, через который подключается пылесос;
  • Фрезер. Данное приспособление возможно в реализации, поскольку большинство угловых шлифовальных машинок комплектуются редуктором и мощным электромотором. Чтобы изготовить подобную конструкцию, вам нужно вывести вал болгарки в отверстие собранного верстака, надеть патрон фрезерной головки и устройство готово к работе. Данное приспособление предназначено для работы по дереву. Но слишком твердые породы резать не рекомендуется.

Обработка керамогранита

  1. Работа с камнем — вещь ответственная, сопровождающаяся определенными сложностями и риском.
  2. Если неправильно наклонить диск болгарки, вы легко испортите керамогранит. Его стоимость и так не маленькая, чтобы допускать подобный брак.
  3. Другая ситуация — это раскол самого пильного диска машинки.
  4. Задача данного приспособления — позволить контролировать угол вхождения в керамогранит и обеспечивать прямолинейное движение электроинструменту.
  5. Чтобы автоматизировать обработку керамогранита, разработаны чертежи специальных устройств с направляющими. Собрать их своими руками не так легко, но возможно.
  6. Главная особенность — это направляющие, по которым с завидной точностью перемещается болгарка, обеспечивая ровный и аккуратный срез.

Кулинарное приспособление

Как может быть связана кулинария и угловая шлифовальная машинка? Самым непосредственным образом.

Используя болгарку и подручные материалы, у вас может получиться великолепная самодельная мельница, кофемолка. Процесс сборки выглядит так:

  • Возьмите двухлитровую банку, выполненную из жести;
  • Вооружитесь полоской оцинкованной стали;
  • На дне банки сделайте отверстие, диаметр которого равен диаметру защитного кожуха;
  • Снимите кожух и диск, на их место через отверстие проденьте вал;
  • На вал болгарки надевается кусочек оцинковки, подходящий по описываемому радиусу внутри банки;
  • Оцинковка прикручивается гайкой к валу болгарки;
  • Внутрь банки засыпьте зерно или кофе, закройте и включите угловую шлифовальную машинку. Мука или кофе для варки готовы.

Сделать самостоятельно приспособления не сложно. Вы только определитесь, какой вариант приспособления вам нужен.

tvoistanok.ru

виды и функции, которые они выполняют

Болгарка – это упрощённое название угловой шлифовальной машины, очень полезный и необходимый инструмент.

По технологии болгарку в процессе работы держат руками, но сегодня, чтобы увеличить её возможности, и удобнее было пользоваться, специалисты разработали ряд приспособлений.

В магазинах в настоящее время можно купить разные станки, но они не всегда хорошо фиксируют инструмент, допуская подвижки в креплениях, так как изготовлены из дюраля.

Где используется

Во время строительства болгарка применяется довольно часто. Существует несколько направлений использования:

  • для резки листового металла;
  • шлифовки заготовок при наличии насадок;
  • зачистки поверхности деталей с помощью щёток, у основания это сделать труднее – нужны специальные насадки;
  • как штроборез, чтобы проделывать канавки для труб и проводов.

Для точной резки без осколков или для помощи новичкам в этом деле можно применять накладку – слайдер для УШМ. Обязательно для безопасной работы иметь адаптер – регулятор скорости.

Изготовление приспособлений самостоятельно

Для облегчения работы на УШМ были придуманы всевозможные конструкции, которые увеличивают её функции. Наличие оснастки даёт возможность применять УШМ как ленточный шлифовальный станок. Приспособления для болгарки изготовить своими руками несложно, к тому же обойдётся гораздо дешевле.

Приспособления для болгарки

  • Штатив
  •  Фиксатор
  • Фрезер
  •  Стусло
  • Штроборез
  •  Удлинитель
  1. Штатив – это устройство, которое освобождает одну руку. УШМ держится лишь одной, а второй рукой есть возможность поддерживать металл и поворачивать его при необходимости. Кроме того, с помощью него легко установить нужный угол отреза. Он позволяет делать работу качественно и безопасно. Станина изготавливается из металлических профилей, автоамортизатора, иногда даже применяется фанера. Подобное усовершенствование допустимо лишь для станка с дисками 125 мм, при большем размере это опасно, так как приходится убирать кожух. Можно за основу брать разные варианты или сделать свой чертёж. Главное, чтобы надёжно крепился инструмент. Самый удобный способ – когда болгарка закрепляется за кожух защиты. Необходимо всего 2 болта на 10 и 2 гайки, которые крепятся на наружную часть кожуха. Ещё 2 пластины и труба, на которую все и привинчивается. А выключатель стоит сделать не фиксируемый, можно ножную педаль, тогда при нестандартной ситуации легко остановить станок. Если конструкция для резки металла получилась прочная, то можно применять её для распилки дерева.
  2. Фиксатор – зажимов много, но самый лучший вариант для крепления болгарки – тиски. Они прочно держат, и нет надобности поддерживать рукой, тем самым уменьшается риск получения травмы. Поворотные тиски увеличивают возможности машинки (косой рез). При установке нужного диска или напильника в тиски получается точильная машинка, но, открутив, можно заняться работой вручную. А закрепляя поперёк диска упоры с прорезью, обработку можно получить очень точную. Самый популярный вариант – это ленточная пилорама из УШМ. Необходимо всего лишь иметь надёжную станину и хорошо укрепить станок.
  3. Фрезер – ещё одно приспособление для болгарки. Станок имеет мощный двигатель, поэтому его можно переделать во фрезер. Для этого следует в проём верстака вывести вал и одеть сверху патрон с головками для фрезеровки. Полученным самодельным приспособлением для болгарки обрабатываются твёрдые породы дерева. Важно помнить, что аппарат не предназначен для такого вида работ, поэтому нужно позаботиться о своей безопасности.
  4. Стусло – это поворотная поверхность под шлифовальную машину. С помощью данного приспособления легко нарезать под нужным углом плинтуса, багет, профиль. Следует, всего лишь, поставить нужный диск, затем поверхность фиксируется под углом 45 градусов, и станок готов к работе. Можно нарезать любой наличник для деревянного дома или тротуарную плитку.
  5. Штроборез – нужное приспособление для болгарки. Используют для прокладывания проводки, выдалбливая углубления в стене. Однако это небезопасно. При изготовлении насадки на болгарку, работающей на плотном основании, ею можно резать стены на весь диаметр диска. При хорошей подошве для болгарки направляющее перемещение её осуществляется плавно, без особых усилий.
  6. Удлинитель – применяется для слесарных и сантехнических работ в труднодоступных местах.

В кулинарии

Даже в кулинарии данная конструкция находит применение. Как сделать мельницу из УШМ своими руками?

Берётся банка из жести емкостью 2 литра, кусочек оцинковки – и за 30 минут можно сделать мельницу. На дне делается отверстие, равное защитному кожуху. Оцинковка одевается на вал, и привинчивается гайка для диска.

В банку засыпается зерно, и достаточно нескольких минут для приготовления муки грубого помола.

Есть ещё один вариант приспособы для болгарки – аппарат для изготовления сахарной ваты. Необходима крышка из металла с круглой дыркой посередине – она надевается на УШМ. В крышку льёте сироп – и процесс пошёл.

Аппарат в строительных и монтажных работах незаменим, а приспособления для болгарки упрощают и расширяют его возможности, особенно при надёжной подошве для УШМ. Важно, что нет необходимости тратиться на их приобретение, а можно пользоваться сделанным своими руками устройством, причем из подручных средств.

pro-instrument.com

Изготавливаем приспособления для болгарки сами +видео и фото

Многие мастеровые люди имеют дома болгарку, но при работе надо держать ее двумя своими руками, что очень неудобно.  А если она еще и большого размера, неудобно вдвойне. Чтобы при использовании инструмента не возникало лишнего дискомфорта,  придуманы различные самодельные приспособления для болгарки — все они в нашей статье.

Маятниковый отрезной станок своими руками

Видео про маятниковый абразивно отрезной станок

Самым легким в изготовлении можно считать любое устройство, которое освободит ваши руки от веса болгарки. Одним из них является отрезной станок, разнообразные конструкции которого есть в мировой сети. Мы предлагаем еще несколько вариантов.

Такие приспособления для болгарки позволят отпиливать трубы, арматуру, обрезать листовой материал и прочее. При применении любой насадки для болгарки таким станком можно резать или шлифовать даже камень или керамику (например, кафель или метлах).

Он состоит из:

  • станины, сваренной или свинченной из толстой пластины и угольников;
  • треугольников, выполненных своими руками из отрезков профильных труб;
  • маятниковой части, вырезанной и согнутой из листового железа;
  • ручки и узла закрепления болгарки;
  • ограничителя из уголка.

Станина – обычная пластина с прорезями, к которой приваривают угольники и кольцо для пружины.

Подвижная часть выпиливается из листа и сгибается в соответствующих местах. Примерно в 1/3 от длины маятниковой части укрепляется ось – металлический стержень калибром >10 мм. Сзади укрепляют ось для пружины – винт (болт) М8 или М10.

Спереди устанавливают узел крепления болгарки с ручкой. Его наваривают или привинчивают к подвижному рычагу. Узел должен быть закреплен надежно, во избежание травм.

Треугольники из профильных труб приварены к станине. На них установлена ось подвижного механизма станка. Во избежание соскока оси на треугольники наварены или привинчены крышечки.

Вместо треугольников из профильных труб можно к станине привинтить обычные треугольники, выполненные и согнутые из листа железа. К кольцу станины и болту на подвижной части прикрепляют пружину.

 Для удобства резки укрепите на станину тиски.

Резка изделий под углом

Таких приспособления для болгарки вы не найдете нигде. Очень часто бывает необходимо своими руками отрезать трубы или угольники под каким-то углом. Самое простое – сделать поворотный круг с отверстиями, который укрепляется с помощью оси на станине.

При первом закреплении механизма в горизонтальной пластине станины высверливается отверстие (прямо через соответствующее отверстие в круге). Это необходимо для фиксации круга. Сверху на круг устанавливают своими руками тиски.

Работа механизма такова:

  1. Поворачиваете круг с тисками на нужный угол.
  2. Вставляете в отверстия в круге и станины болт.
  3. Зажимаете гайкой.

Совет: Для поворота на любой угол сделайте полукруглые прорези, болт фиксатора приварите резьбой наверх, а гайку смените на «барашковую».

Станок с рельсовым механизмом

Есть и другие приспособления для разрезания деталей. Например, устройство для резки с использованием рельсового узла от мебельных ящиков.

На станину привинчивают два таких механизма. На их верхней части устанавливают металлическую пластину с узлом для закрепления болгарки. Перед рельсами привинчивают ограничитель хода (угольник).

Все устройство устанавливают так, чтобы при закреплении любой насадки для болгарки, нижняя ее часть располагалась на расстоянии 1 см от станины. Этого можно добиться, укрепив между рельсами и станиной дополнительные пластины.

Опорное приспособление

Видео про самодельное приспособление для болгарки

Чтобы не держать тяжелый инструмент в руках можно сделать нехитрое устройство, которое поможет вам при работе с болгаркой. Самый простой его вариант состоит из двух разномерных пластин, свинченных друг с другом.

Одна из них выполнена из стального, дюралевого или текстолитового куска 30*12 (15) см. В третьем случае берется 5-6 мм материал. Вторая пластина изготавливается из стали 120*50 мм. Она сгибается посредине под углом в 60о. Можно взять уголок соответствующих размеров и согнуть его.

В маленькой пластине (уголке) сверлятся 4 простых отверстия для ее установки на основной поверхности и одно с резьбой М8 для закрепления болгарки. Рабочий инструмент крепят болтом М8 с контргайкой, которая нужна  чтобы болт не вывернулся из-за вибрации.

Для большего удобства работы с этим приспособлением, разработаны дополнительные узлы. Их основная функция – точная резка (по линии).

Первый узел состоит из тех же пластин, к которым добавлены:

  • угольник 30*30*420 мм;
  • уголок 55*30*80 мм;
  • два бруска из дерева 27*30*35 мм и 120*60*25 мм.

Бруски свинчиваются шурупами в виде буквы «Г». В угольнике на расстоянии 12 см от конца вырезают треугольник, и он также сгибается «Г-образно». Соединенные бруски ставят на угольник, и вся конструкция привинчивается шурупами (шляпки снизу) к основной пластине.

На одну сторону длинного бруска устанавливают уголок для более надежного закрепления ручки болгарки.

Ограничителем и направляющей при работе служит обычная доска. Мастер упирает в нее приспособление, благодаря чему при перемещении получается идеальная линия.

Второй узел состоит из тех же двух основных пластин. К основной снизу своими руками привинчивают угольник, который играет роль ограничителя резки. В главной подложке желательно сделать несколько рядов отверстий на разную ширину отрезаемой части.

Оцените статью: Поделитесь с друзьями!

refite.ru

Стойка для УШМ Калибр 96211



Категорически приветствую всех читателей блога Live от iXBT!

Небольшой отчет-тест стойки для УШМ Калибр 96211.

Это удобное приспособление, которое превращает простую «болгарку» в отрезную и торцовочную установку.

Можно резать быстро и точно, под различными углами. а универсальное крепление подходит для большинства УШМ с диаметром диска 115 мм и 125 мм.




Ссылка на лот: 96211 Стойка дляУШМ-115/125mm.

 Внешний вид стойки — основание с установленной стойкой для зажима инструмента, ручкой и креплением детали.

Соответственно, получил все достаточно быстро (около 8 дней) из наличия со склада в Москве.

Упаковка весит почти 2 кг.

Присутствует информация о модели.

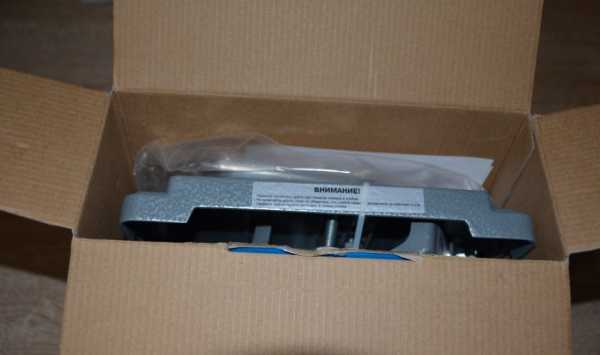

Внутри плотно упакованные детали разобранной стойки.

Комплект на фотографии. Для сборки нужно будет установить стойку на основание, плюс прикрутить ручку.

Крупные детали перетянуты пластиковыми стяжками.

Присутствует инструкция по сборке и эксплуатации.

Направляющая и ручка в отдельном пакете.

Крепление для УШМ. Крепежные болты присутствуют.

Присутствуют два вида болтов и два винта с резиновыми колпачками для фиксации корпуса болгарки.

Подставка-основание для стойки. Присутствует зажим детали-заготовки.

Комплект перед началом сборки.

Размер подставки примерно 28 см (квадрат).

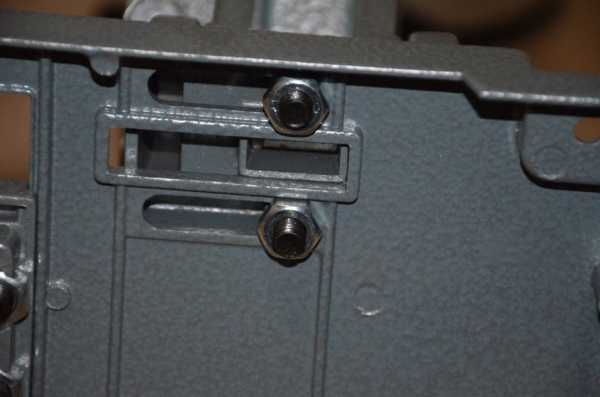

С нижней стороны хорошо видно предустановленные в пазы гайки.

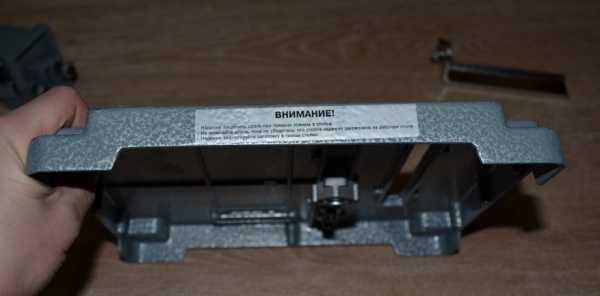

Предупреждающий шильдик: не влезай – убьет! настраивать нужно на отключенном оборудовании.

Сборка проходит без каких либо проблем.

Устанавливаем ручку.

Устанавливаем держатель УШМ.

Гайки фиксируются с обратной стороны формой пазов, потребуется только шестигранный ключ для затягивания винтов.

Сама стойка собрана. Проверяем механизм наклона.

В стойке механизм наклона подпружинен.

После нажатия, возвращается в вертикальное положение.

Еще фотографии стойки.

Опускается практически до упора. С установленной болгаркой вертикальный ход стойки уменьшится.

Детали конструкции.

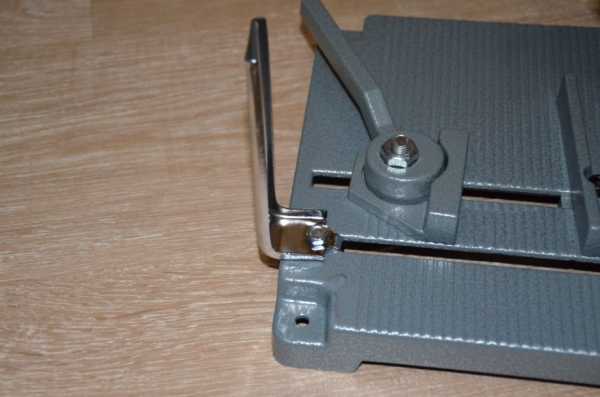

Направляющая и эксцентрик-зажим для детали.

На подставке сформированы как бы тиски для фиксации отрезаемой заготовки, из неподвижной и подвижной части.

Неподвижная часть позволяет устанавливать желаемый угол реза.

Подвижная часть в виде зажима с эксцентриком позволяет быстро прихватывать детали любого размера.

Подтягиваем гайку по необходимости, и поворотом ручки фиксируем зажим.

 Несколько слов про фиксацию УШМ в стойке.

В корпусе инструмента предусмотрены отверстия с резьбой для установки ручки.

Ручку с болгарки предварительно снимаем, а отверстия совмещаем с отверстиями в креплении и заворачиваем болты. Вторая пара болтов нужна для фиксации корпуса. Плюс горизонтальные винты с резиновыми наконечниками — позволяют выровнять корпус болгарки. Сначала все выравниваем и примеряем, попадает ли отрезной диск в предназначенный для него паз в основании. При необходимости можно сдвинуть стойку влево или вправо.

Теперь стойка готова к работе.

Я использовал стойку+УШМ для нарезки калиброванных направляющих и ходовых винтов 8 мм для ЧПУ станочка.

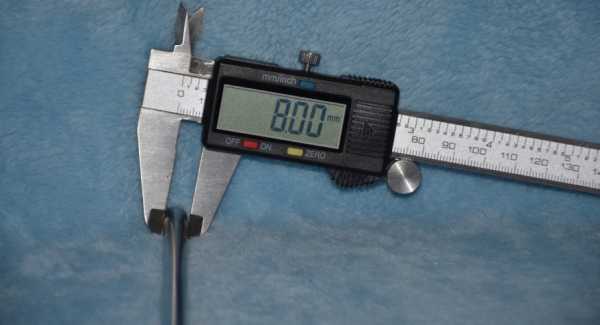

Диаметр 8 мм, но важен хороший рез торца.

Устанавливаем небольшую болгарку.

Примеряемся, устанавливаем требуемую длину отрезка.

Рез должен получиться ровный, перпендикулярный.

Режем.

Поаккуратнее с инструментом, соблюдайте технику безопасности. Крайне желательно использовать очки, а также иметь выключатель питания под рукой.

Полученные отрезки использовал для сборки самодельных станков. Торцы дополнительно шлифанул.

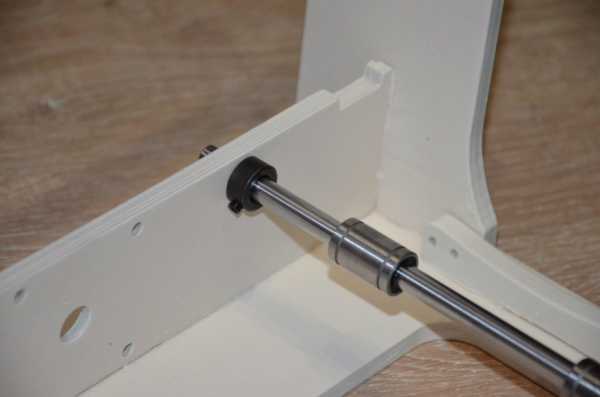

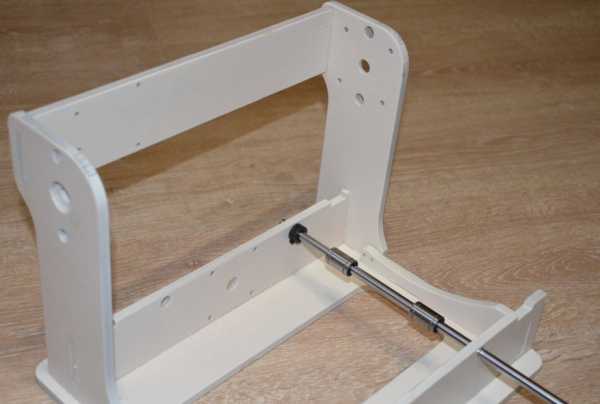

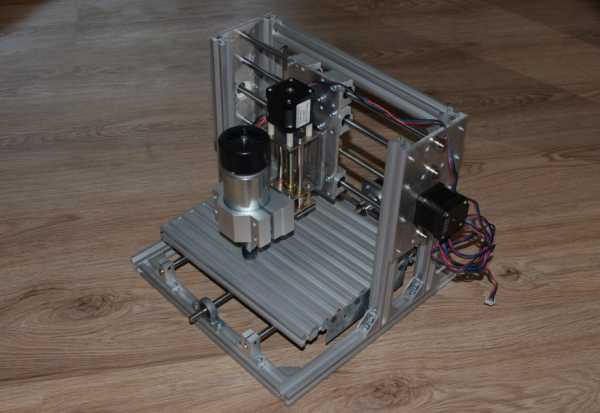

Типа такого самодельного станочка.

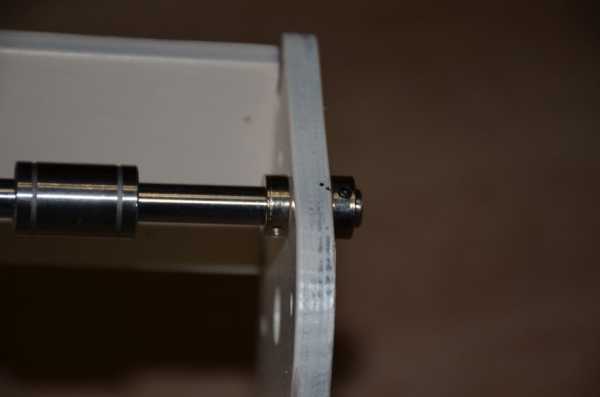

или типа такого:

Выводы:

Это весьма полезное и необычное приспособление Стойка дляУШМ-115/125mm.

Универсальное крепление позволяет использовать практически любые небольшие «болгарки», а удобный зажим — быстро фиксировать заготовку для реза с требуемым углом.

Приобретал в магазине Kalibr Store, который является официальным представительством торговой марки “Калибр”

 на платформе Aliexpress.

Если хочется повторить мой опыт самостоятельной сборки ЧПУ или есть вопросы — задавайте в комментариях.

Всем удачи!

www.ixbt.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
