Простые приспособления для болгарки, которые пригодятся в домашней мастерской

В этой статье расскажем о трех простых самодельных приспособлениях для болгарки, которые расширят функционал электроинструмента и сделают работу с ним более эффективной.

Своими идеями поделился автор YouTube канала Mr Tool Junction.

Рекомендуем также прочитать статью: как изготовить компактный станочек для изготовления стальной цепи.

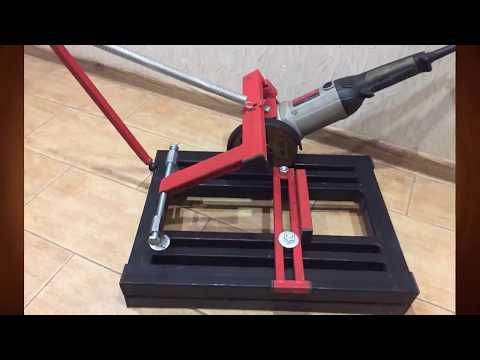

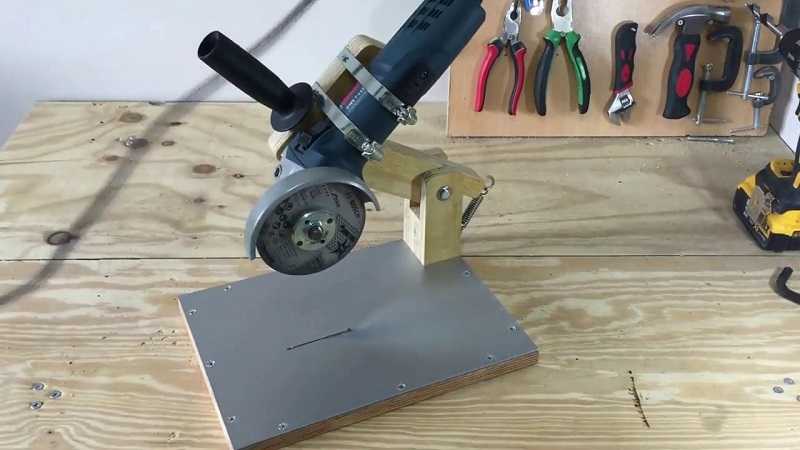

Мини отрезной станочек

Для изготовления данной самоделки нам потребуются:

• металлическая пластина;
• мебельная петля;
• полоса металла;
• болты с гайками.

Читайте также: Как сделать шлифовальный круг для УШМ своими руками

Отрезаем металлическую пластину требуемого размера, и сверлим в углах отверстия под ножки. Делаем разметку, и сверлим еще три отверстия, чтобы закрепить мебельную петлю.

Ко второй части петли нужно будет прикрепить полосу металла. Края петли обрезаем болгаркой — оставляем только центральную часть.

В полосе металла необходимо просверлить два крепежных отверстия, и затем нарезать в них резьбу при помощи метчика. Прикручиваем к полосе болгарку.

Читайте также: Что можно сделать из болгарки: 5 крутых самоделок для дома

В качестве ножек отрезного станочка используются болты. Вкручиваем их в просверленные отверстия, и фиксируем гайками. К шляпкам болтов можно дополнительно приклеить кусочки резины.

Упор для заготовок можно сделать из отрезка уголка. Но в данном случае автор использует два болта.

Мини циркулярка из УШМ

Читайте также: 2 полезных приспособления, которые пригодятся в домашней мастерской

Данное приспособление можно изготовить на основе предыдущей самоделки.

Для этого необходимо выкрутить из металлической пластины упорные болты и ножки. Потом меняем отрезной диск на распиловочный по дереву.

В итоге у нас получилась опорная подошва с креплением для болгарки. Для данной самоделки желательно использовать УШМ с регулировкой оборотов.

Мини шлифовальный станочек

Читайте также: 5 столярных хитростей, которые пригодятся начинающему мастеру

Для изготовления компактного шлифстанка из болгарки нам понадобятся:

• металлическая пластина;
• уголок строительный;
• полоса металла;
• крепежные болты.

Первым делом отрезаем нужного размера металлическую пластину. Сверлим в ней отверстия, затем прикручиваем по краям два отрезка уголка.

Из полосы металла необходимо изготовить П-образную деталь. Сверлим в ней отверстия, и крепим к уголкам, которые прикручены к пластине.

К полосе крепится еще один отрезок строительного уголка, к которому прикручивается болгарка с установленным лепестковым кругом.

В результате у нас получился рабочий столик с креплением для УШМ. Приспособление фиксируется в слесарных тисах.

Подробно о том, как изготовить простые приспособления для болгарки, можно посмотреть на видео.

Top 2 Genius Ideas!

Андрей Васильев

Задать вопрос

станина, стойка, отрезной станок своими руками, чертежи

Главная » Инструменты и оборудование » Механизированные » Болгарки

Опубликовано: 13.07.2017Рубрика: БолгаркиАвтор: Andrey Ku

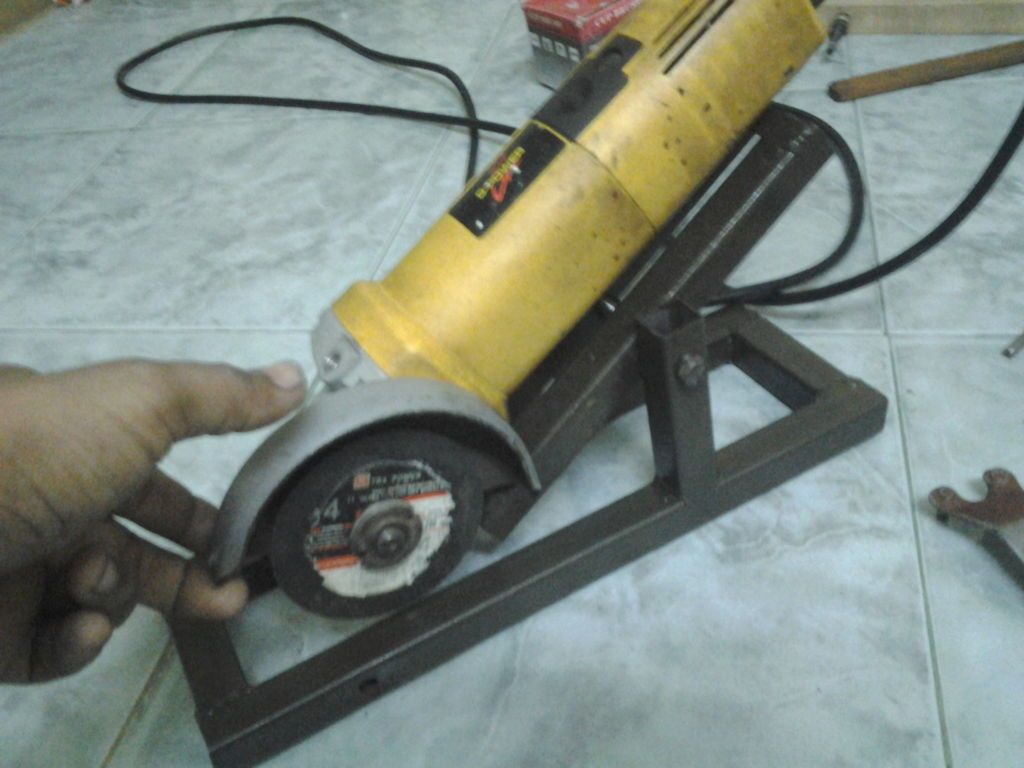

УШМ или болгарка облегчает жизнь в работе и быту. С ее помощью можно подпилить острый угол, срезать выступающую часть профиля или трубы, сделать отверстие в плитке и т.д. Держать постоянно в руках инструмент неудобно. Руки устают, а срез получается неровным. Чтобы облегчить работу представляем вам несколько самодельных вариантов отрезных станков с держателем и станиной, которые можно сделать из металлолома.

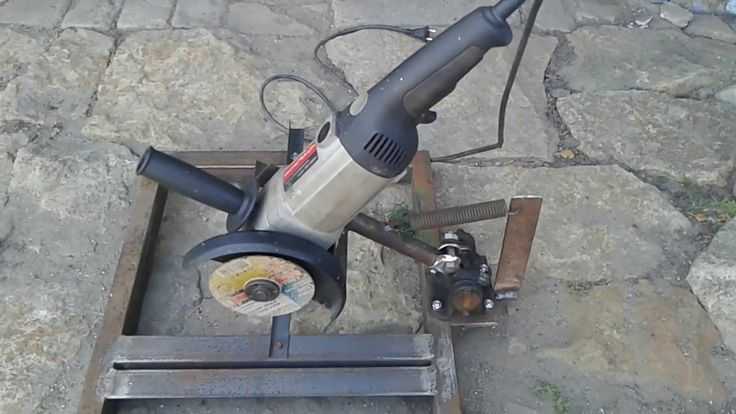

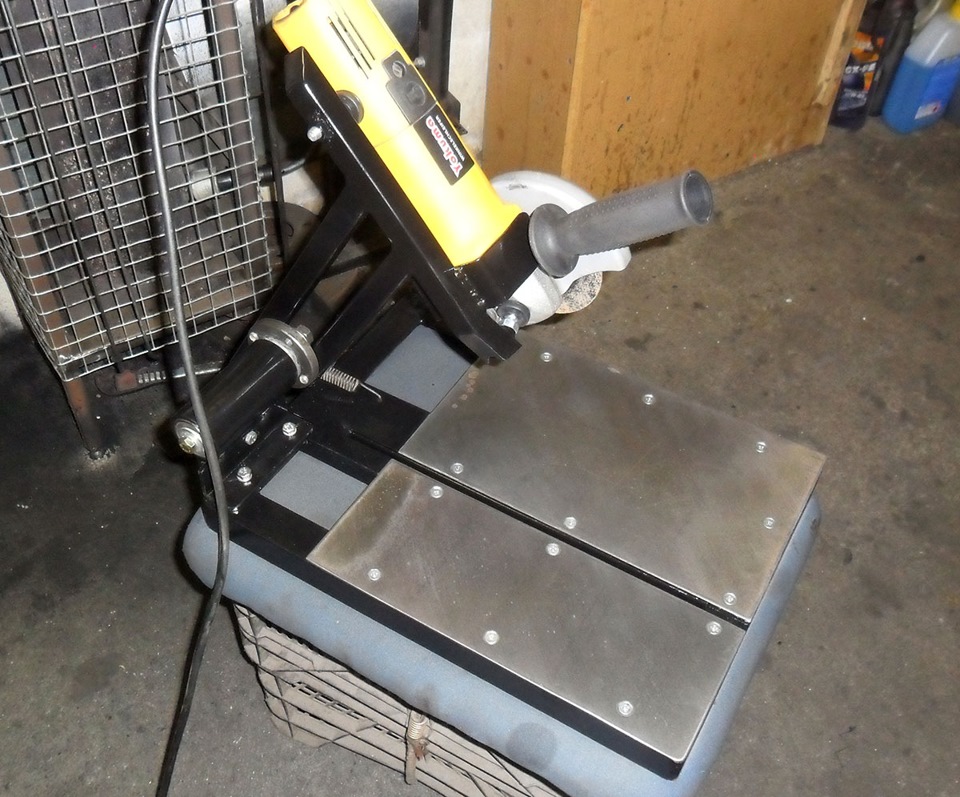

Станина для болгарки из профилированных труб и амортизаторов

Болгарка довольно тяжелый и мощный инструмент, поэтому станина для ее удержания в подвесном виде должна быть прочной. Обеспечивают такую прочность профилированные металлические трубы. Изготовление держателя для болгарки из дерева допускается только из толстых пиломатериалов. Однако даже в этом случае гарантировать, что конструкция выдержит нагрузку, невозможно. При работе с профилированными металлическими трубами вам понадобится сварочный аппарат и навыки работы с оборудованием. Помимо шлифовальной машинки и сварочного аппарата подготовьте также для работы:

• два задних б/у амортизатора от автомобиля;
• трубы, подходящие по диаметру амортизаторов для обжимки;
• профильные трубы и металлические квадртные уголки 25 мм для сбора основания;
• два тавра 35×25 мм для придания жесткости основанию;
• два уголка 40 мм для вертикальных опор;
• металлические пластины для фиксации амортизаторов 190×75×5 мм;
• квадратный уголок 45 мм L=120 мм для соединения болгарки с амортизаторами;
• автомобильные гайки и болты на 12 мм для стягивания пластин.

Перед началом работы прорабатываем чертеж будущей станины. Чтобы вам было проще сделать это и избежать типичных ошибок при изготовлении конструкции, рекомендуем ознакомиться с аналогом в магазине. Осмотреть болтовые крепления, расположение опорных элементов и других деталей. Желательно руководствоваться принципом сборки станины именно для вашей модели УШМ. После ознакомления остается перенести размеры и сделать чертеж на бумаге.

Отличительная особенность этой конструкции – вылет держателя. В итоге мы получим усовершенствованную версию маятниковой пилы с возможностью регулировки держателя не только вниз и вверх, но и вперед. Для воплощения этой идеи в жизнь понадобится пара старых автомобильных амортизаторов.

Так как стенки амортизаторов тонкие, а на них будет приходиться основной вес конструкции, необходимо придать им прочность. Для этого берем трубу подходящего диаметра и нарезаем обжимки. В металлических пластинах просверливаем отверстия подходящего диаметра для стягивания держателей автомобильными болтами, привариваем к ним нарезанные обжимки из трубы.

Переходим к сборке основания. Его размеры 46,5×40 см. Чтобы не тратить деньги на покупку новых труб и уголков, воспользуемся металлоломом, все равно после сборки детали будут окрашиваться. Задняя часть основания состоит из двух квадратов 25×25 мм, а передняя из одного. По бокам приварены два уголка того же сечения. С отступом в 10 мм от боковых частей зафиксируем тавры 35×25 мм. К задней части основания привариваем два 40 мм уголка-стойки длиной 32,5 см на расстоянии 9,2 см друг от друга. С внутренней части вертикальных уголков просверливаем отверстия под крепления держателей. Между собой стойки соединяем пластиной, которая приваривается к прямым углам опор.

Корпус изготовлен, начинаем собирать станок. Сначала фиксируем все на проволоке. Проверяем правильность сборки конструкции, качество реза и при необходимости регулируем. Если все устраивает, можно двигаться дальше.

Для удобства регулировки хода держателя вперед вырезаем уголок подходящей длины (на фото) и проделываем в нем соответствующие отверстия. Вылет на концах амортизаторов фиксируется резьбовой шпилькой и гайками.

Для крепления УШМ изготавливаем крепежный элемент, детали которого свариваются между собой. Он фиксируется на резьбовые крепления, его легко снять и заменить при необходимости, сменить диаметр диска. Размеры подбираются индивидуально по модели УШМ. Готовая деталь крепится с наружной стороны уголка амортизатора.

После выточки все детали окрашиваются. Для удержания положения держателя с инструментом в горизонтальном положении дополнительно к верхней обжимке амортизатора и рамке приделываем крепежные элементы под шпильку диаметром 8 мм. Возвратное движение маятника обеспечивает пружина для дверей, которую можно приобрести в хозяйственном магазине.

Зазоры в 1 см между боковыми уголками и таврами мы оставили не просто так. Это пространство нам понадобится для передвижения рабочего столика. Учитывая ширину уголков и зазор, проделываем по бокам столика отверстия под регулировочные болты. Окрашиваем и приделываем столик к основанию. Если нужно передвинуть рабочую поверхность, слегка откручиваем болты и изменяем положение столика вперед или назад. Дополнительно для удобства резки металла рекомендуем изготовить направляющие под 90 и 45 градусов.

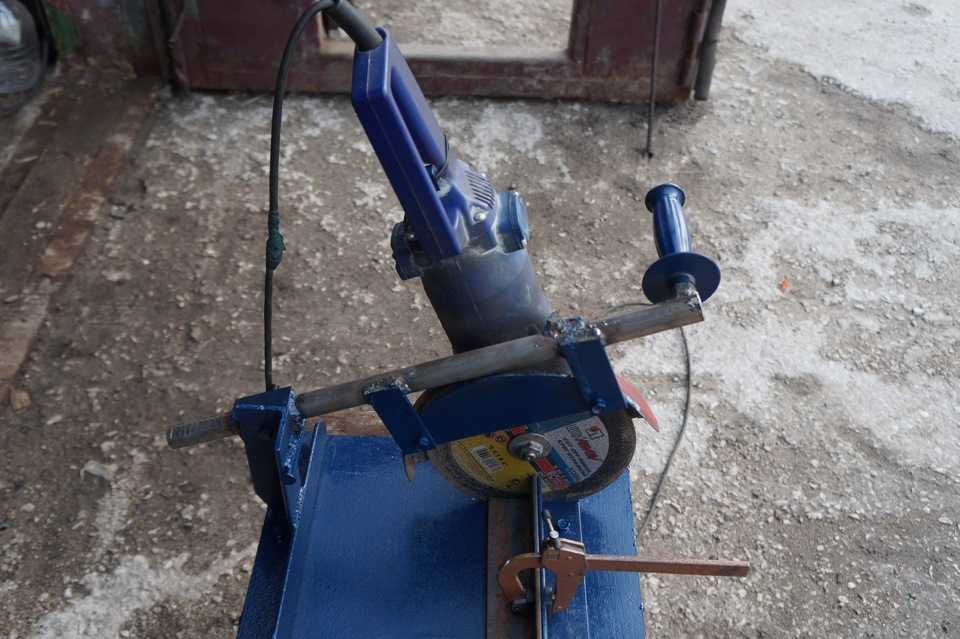

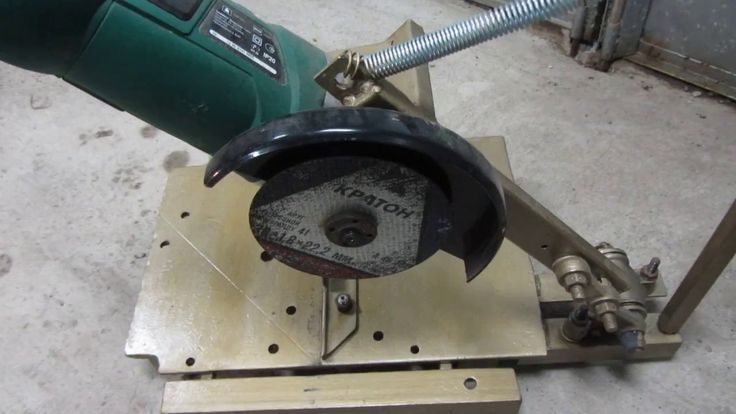

Отрезной станок с маятниковым рычагом из поперечного вала

Для сборки каркасной части и держателя маятника вам понадобятся профильные трубы, а для консольного крепления – дополнительно стальные полоски и металлический прут. Подставку, которая также будет служить рабочей платформой, изготавливаем из листа стали. К маятниковому рычагу из отрезка профильной трубы привариваем поперечный вал, соблюдая перпендикуляр при креплении. В качестве подшипников, которые будут обеспечивать поворот маятника, используем уже готовые подшипниковые узлы. Прессуем их на вал с двух сторон. Соединение должно быть жестким, иначе может произойти непредвиденное продольное или поперечное смещение. Когда подшипники будут запрессованы, отступаем 5–6 см от края подставки, привариваем собранный маятник с опорными узлами.

Из стальной полоски делаем П-образную скобу. Это будет кронштейн, удерживающий корпус редуктора болгарки. Для крепления корпуса просверливаем в нем отверстия под болты по бокам и в середине. Из стального прутка выгибаем подковообразный хомут и делаем прижимную планку для фиксации корпуса инструмента к маятнику. Она представляет собой металлическую пластину на 1,5–2 см больше по длине ширины хомута. В отверстия по краям прижимной пластины вставляем резьбовые крепления, фиксируя их гайками. Примеряем готовый П-образный кронштейн и хомут к болгарке. При помощи сварки или резьбового соединения крепим детали на консоль.

На маятниковый рычаг привариваем консоль с хомутом и П-образным креплением болгарки, выбирая подходящее положение инструмента. Существуют разные мнения о том, как крепить болгарку – от себя или на себя. Учитывая, что для бытовых нужд применяются средние или малые УШМ, устанавливаем диск вращения «от себя». Это позволит вам лучше контролировать точность реза.

В целях безопасности не забудьте зафиксировать защитный кожух. По весу болгарки подбираем подходящую возвратную пружину. После сборки станка тестируем его. Первую проверку делаем в холостом режиме. Не должно быть никаких вибраций, посторонних шумов и люфта. При наличии неполадок устраняем их. Далее возьмите отрезной круг с максимальной толщиной, которую вы используете для работы, и прорежьте станком паз под диск. При необходимости щель можно всегда расширить.

Финальный этап – монтаж упора для металлических и деревянных заготовок. Как правило, устанавливают два основных упора – для запила под 45 и 90 градусов. Планки можно приварить, а лучше зафиксировать их на резьбовое соединение. Такие конструкции легко снимаются и меняются. Дополнительной деталью, которая облегчит вашу работу, также станет ограничитель с измерительной линейкой. Достаточно зафиксировать на упоре металлическую линейку и процесс замера и резки заготовок с точностью до миллиметра никогда не будет для вас проблемой.

Дальше работает ваша фантазия. Можно также оснастить станок транспортирами, тисками и струбцинами. Эти приспособления для болгарки позволяют вам сделать разрез или паз в заготовке под любым углом. В конце не забудьте покрасить станок, чтобы он приобрел завершенный вид и был защищен от «паутины из ржавчины».

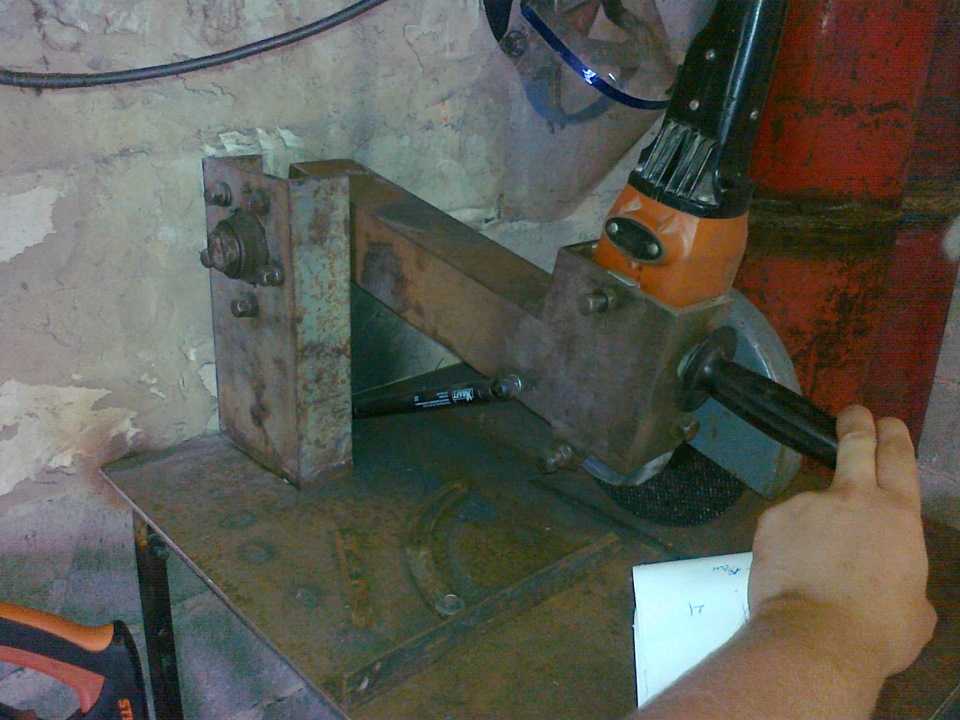

Простейшая стойка с держателем из водопроводной трубы и уголков

Если предыдущие идеи стоек для УШМ показались для вас слишком сложными, предлагаем вам еще один максимально упрощенный, но не менее удобный вариант. Для его изготовления понадобятся уголки разных размеров, водопроводная труба, обрезки металла, а также болты и гайки для креплений. Начнем разбор с платформы. Ее размер подбирается индивидуально под сложность ваших работ и габариты заготовок. В нашем примере размеры металлической платформы 40×27 см. Чтобы придать ей жесткость и предотвратить соскальзывание, прикручиваем ее по углам к столу саморезами, а также усиливаем подставку, приваривая под ней уголки.

Для крепления держателя к платформе, фиксируем уголок 50×50 мм, равный ширине подставки. К нему в вертикальном положении привариваем еще один уголок такого же сечения высотой 17 см.

После этого переходим к самому держателю. Находим старую водопроводную или другую трубу диаметром около 25 мм, вымеряя ее длину в соответствии с габаритами платформы и болгарки. Чтобы закрепить на ней режущий круг вместе с самим инструментов, привариваем к держателю две металлические пластины шириной 5 см и длиной 9,5 см. На краю трубы привариваем гайку для крепления боковой ручки, которую нужно снять с болгарки. Так вам будет удобнее опускать и поднимать стойку.

Отдельно хотелось бы поговорить про еще одно крепление держателя к вертикальному уголку. Для образования плоскости к уголку-стойке и трубе также привариваем кусочек уголка 30×30 мм. Подвижность и надежность соединения держателя со станиной в этой части придаем за счет болта М-8, зажимая его с обратной стороны гайкой и контргайкой. При поднятии и опускании конструкции в этой части стойки болт зажимается и прочно фиксирует выбранное положение болгарки.

Защитный кожух болгарки достаточно жесткий, что позволяет сделать в нем крепления. С одной части фиксируем пластины с болтами, а с другой – делаем дополнительную точку крепления для кронштейна, прикручивая его к тому месту, где была снята рукоятка. Нарезаем кронштейн шириной 4 см и длиной 16 см с небольшим угловым скосом, также где-то 4 см.

Основная часть стойки собрана, остается позаботиться об удобствах работы. Как и в предыдущих вариантах, прикручиваем к платформе упор из уголка 50×50 мм. Для лучшей видимости во время среза небольшую верхнюю часть уголка с краю можно срезать. Теперь вам будет удобно зажимать заготовку струбциной и делать ровный срез. Также не забываем покрасить станок или покрыть металл эмалью, чтобы повысить его эстетический вид и продлить период эксплуатации.
