Разъединители РЛНД

Главная \ Продукция \ Разъединители РЛНД

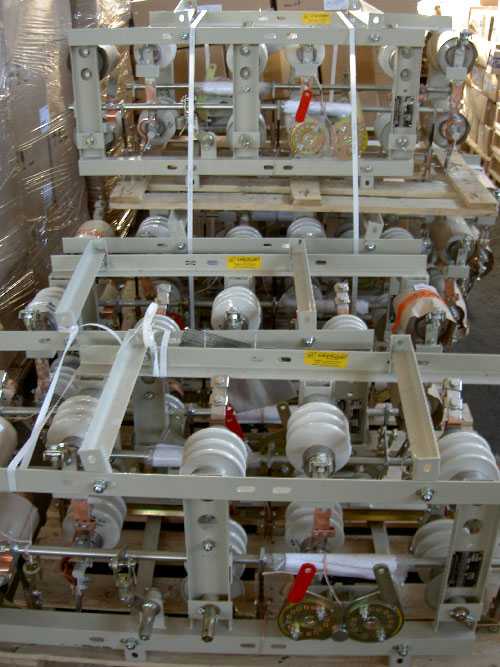

РАЗЪЕДИНИТЕЛЬ СЕРИИ РЛНД - (1;2) - 10 II (IV) / 200(400,630)  УХЛ 1

  ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (нажать для увеличения)



Разъединители    предназначены    для    включения   и  отключения обесточенных участков   электрической цепи, находящихся под  напряжением,  а  разъединитель РЛНД-(1) - 10 II (IV)/200(400,630) УХЛ 1 также  для  заземления  отключенных      участков  при помощи  заземлителей,  совмещённых с  разъединителем. Разъединители соответствуют требованиям ГОСТ  Р 52726-2007 (Пп. 5.5.8, 5.10.8, 5.10.15, 5.10.17, разд. 6, п.4.14).

Технические параметры:

Наименование параметровЗначение параметров при номинальном токе Jh
Наибольшее рабочее напряжение, кВ121212
Номинальное напряжение, кВ101010
Номинальный ток, А
200
400630
Ток термической стойкости, кА6,31012,5
Ток электродинамической стойкости, кА15,752531,5
Время протекания сквозного тока, С Для главных ножей Для заземлителей3 13 13 1
Длина пути утечки внешней изоляции, см30 (42)30 (42)30 (42)
Наработка на отказ, циклов В-0100010001000
Масса, кг РЛНД - 10 II (IV) Не более РЛНД – 1 - 10 II (IV) Не более РЛНД – 2 - 10 II(IV)33 (23) 35 (26) 40 (31)33 (23) 35 (26) 40 (31)34 (24) 36 (27) 41 (32)

Комплектность

НаименованиеКоличество
РЛНД - без вала заземленияРЛНД - с валом заземления
Разъединитель11
Привод ручной ПР0 – УХЛ 11
Привод ручной ПРНЗ –УХЛ 1

1
Паспорт11


Свидетельство о приёмке

Разъединитель РЛНД - (1; 2) - 10 II (IV) / 200(400,630)  УХЛ 1  прошёл приёмо-сдаточные испытания и соответствует требованиям технической документации.

Свидетельство об упаковке

Разъединитель подвергнут консервации, и упакован в соответствии с требованиями технической документации.

Гарантия изготовителя

Гарантийный срок эксплуатации 5 лет со дня ввода в эксплуатацию, но не более 5 лет со дня выпуска, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.



Наши координаты

640007, г. Курган, ул. Машиностроителей, 23 корп. 7.

тел/факс (3522) 644-745, 644-746

www.ktzkurgan.ru

ktzkurgan.ru

Разъединители РЛНД

РЛНД - фарфоровые

РЛНД - полимерные

РЛНД - с гибкой связью

РЛНД - с двумя валами заземления

РЛНД - кремнийорганический

Привод  ПРНЗ-10 УХЛ1


РАЗЪЕДИНИТЕЛЬ СЕРИИ РЛНД - (1;2) - 10 II (IV) / 200(400,630)  УХЛ 1

Разъединители    предназначены    для    включения   и  отключения обесточенных участков   электрической цепи, находящихся под  напряжением,  а  разъединитель РЛНД-(1) - 10 II (IV)/200(400,630) УХЛ 1 также  для  заземления  отключенных      участков  при помощи  заземлителей,  совмещённых с  разъединителем. Разъединители соответствуют требованиям ГОСТ  Р 52726-2007 (Пп. 5.5.8, 5.10.8, 5.10.15, 5.10.17, разд. 6, п.4.14).

Технические параметры:

Наименование параметровЗначение параметров при номинальном токе Jh
Наибольшее рабочее напряжение, кВ 12 12 12
Номинальное напряжение, кВ 10 10 10
Номинальный ток, А 200 400 630
Ток термической стойкости, кА 6,3 10 12,5
Ток электродинамической стойкости, кА 15,75 25 31,5
Время протекания сквозного тока, С Для главных ножей Для заземлителей 3 1 3 1 3 1
Длина пути утечки внешней изоляции, см 30 (42) 30 (42) 30 (42)
Наработка на отказ, циклов В-0 1000 1000 1000
Масса, кг РЛНД - 10 II (IV) Не более РЛНД – 1 - 10 II (IV) Не более РЛНД – 2 - 10 II (IV) 33 (23) 35 (26) 40 (31) 33 (23) 35 (26) 40 (31) 34 (24) 36 (27) 41 (32)


Комплектность

НаименованиеКоличество
РЛНД - без вала заземленияРЛНД - с валом заземления
Разъединитель 1 1
Привод ручной ПР0 – УХЛ 1 1
Привод ручной ПРНЗ –УХЛ 1   1
Паспорт 1 1


Свидетельство о приёмке

Разъединитель РЛНД - (1; 2) - 10 II (IV) / 200(400,630)  УХЛ 1  прошёл приёмо-сдаточные испытания и соответствует требованиям технической документации.

Свидетельство об упаковке

Разъединитель подвергнут консервации, и упакован в соответствии с требованиями технической документации.

Гарантия изготовителя

Гарантийный срок эксплуатации 5 лет со дня ввода в эксплуатацию, но не более 5 лет со дня выпуска, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.

РЛНД - кремнийорганический

caspian-electro.ru

Разъединитель РЛНД 10/400

Разъединитель РЛНД-1-10Б/400 УХЛ1

Разъединители трехполюсные РЛНД 10/400 предназначены для универсального использования в высоковольтных сетях и на открытых подстанциях переменного тока частотой 50 Гц секционирования сетей и отсоединения от сети потребителей без тока нагрузки, для образования видимого промежутка в линии.

Структура условного обозначения разъединителя РЛНД-1-10Б/400 УХЛ1

  • Р – разъединитель
  • Л – линейный
  • Н – наружной установки
  • Д – две опорно-изоляционные колонки
  • 1– количество заземляющих ножей
  • 10 – номинальное напряжение, кВ
  • Б – исполнение изоляции по ГОСТ 9920-89
  • 400 – номинальный ток, А
  • УХЛ1– климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические данные разъединителя РЛНД-1-10Б/400



Наименование Единица измерения Значение
Номинальное напряжение кВ 6-10
Наибольшее рабочее напряжение кВ 12
Номинальный ток А 400
Ток термической стойкости:
для ножей заземления в течение 1 с кА 10
для главных ножей в течение 3 с кА 10
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости)
кА 25
Длина пути утечки внешней изоляции, не менее см 30
Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда, не менее Н 200
Электрическое сопротивление главного контура Ом 175×10-6
Наибольшее усилие, прилагаемое к приводу при длине рукоятки оперирования вместе с удлинителем не более 10 м Н 245
Масса, не более кг 38
Габаритные размеры мм 1200×470×385



Разъединитель и привод изготавливаются в исполнении У категории I по ГОСТ 15150-69 в соответствии с техническими условиями ТУ 3414-002-71049501-05.
Температура окружающего воздуха от -45ºC до +40ºC.
Высота установки разъединителя над уровнем моря не более 1000 м.

Скорость ветра при толщине корки льда 10-20 мм не более 15 м/с.
Скорость ветра при отсутствии корки льда не более 40 м/с.
Толщина корки льда до 20 мм.
Срок эксплуатации - 30 лет.
Гарантийный срок эксплуатации - 5 лет.

Комплект поставки разъединителя РЛНД-1-10Б/400

Разъединитель РЛНД-1-10Б/400 УХЛ1 1 шт.
Привод ручной ПР-01 УХЛ1(ПРНЗ-10 УХЛ1) 1 шт.
Паспорт и руководство по эксплуатации 1 шт.

Привод разъединителя ПРНЗ-10 (ПР-01) предназначен для ручного оперирования разъединителем (для включения и отключения главных и заземляющих ножей).

Структура условного обозначения привода ПРНЗ-10 УХЛ1

  • П – привод к разъединителю
  • Р – ручной
  • Н – наружной установки
  • З – для разъединителя с ножом заземления
  • 10 – номинальное напряжение, кВ
  • УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69

Техническое описание разъединителя РЛНД-1-10Б/400

Рама разъединителя РЛНД представляет собой сварную конструкцию, состоящую из трех параллельно расположенных швеллеров, к торцам которых приварены два уголка. На одном конце каждого швеллера имеется корпус подшипника скольжения, в котором вращается вал с приваренным сверху рычагом, с установленным на нем поворотным изолятором. На другом конце каждого швеллера крепится болтами второй неподвижный изолятор.

Из каждого швеллера выштампована опора для крепления вала ножей заземления.
Рычаги поворотных изоляторов соединены между собой междуполюсной продольной тягой. Регулировка синхронности работы главных ножей осуществляется болтами крепления подвижных изоляторов.
На раме разъединителя РЛНД имеется болт заземления и отверстия для крепления рамы на поддерживающей конструкции.

Изоляция разъединителя РЛНД состоит из шести изоляторов типа С4-80 (могут быть применены и изоляторы других типов) три из которых устанавливаются на рычагах, а остальные на швеллерах рамы. Токоведущая система установлена на верхних фланцах изоляторов разъединителя РЛНД.

Каждый контактный нож поворотных изоляторов представляет собой медную шину. Контакт неподвижных изоляторов состоит из двух параллельно расположенных медных контактных губок. Входные и выходные контакты выполнены из твердого алюминиевого сплава, в соответствии с ГОСТ 10434-82. Контактное нажатие главной токоведущей системы равное 6-8 кг обеспечено пружиной.

Заземляющий контур состоит из трех ножей заземления, гибкого контакта и ножа заземления к которому присоединяется внешняя ошиновка заземляющего контура. Ножи заземления выполнены из стальных пластин, параллельно расположенных, один конец приварен к валу, на другом наклепаны медные контактные пластины. Необходимое контактное напряжение равное 6-8 кг достигается болтовым соединением с цилиндрической пружиной.

Привод ПР-01 имеет штампованный корпус, в который смонтированы валы, один из которых служит для управления подвижными изоляторами, а второй заземляющими ножами. К валам приварены фигурные диски, образующие блокировочную систему, которая не позволяет включение главных ножей при включении заземляющих и наоборот. Привод ПР-01 можно запирать блок - замком в любых конечных положениях ножей. К дискам болтами крепятся две пластины для подсоединения соединительных труб с разъединителем. Включение как главных, так и заземляющих ножей производится поворотом рукоятки привода по часовой стрелке, а отключение против часовой стрелки. Рама и вал заземления покрашены, остальные детали (ножей и контактов) с покрытием ЦSхр.

Консервация разъединителя РЛНД-1-10Б/400

Контактные поверхности, металлические части с гальваническим покрытием разъединителя РЛНД имеют защитные антикоррозийные покрытия консервационной консистентной смазкой.

Гарантийный срок действия консервации - 2 года.

По истечению гарантийного срока действия консервации изделия должны подвергнуться осмотру и при необходимости - переконсервации.

Транспортировка разъединителя РЛНД-1-10Б/400

Транспортировка разъединителей РЛНД и приводов ПР-01 может производиться любым видом транспорта с соблюдением всех предосторожностей при перевозке бьющихся грузов.При погрузочно-разгрузочных работах нельзя допускать сильных толчков, кантовки, ударов и т.д.

www.kontaktor-m.ru

Разъединители РЛНД | ООО Нефтеспецавтоматика

Разъединители РЛНД

Продажа разъединителей РЛНД-1-10/400 – в наличии на складе
Назначение и основные характеристики разъединителя РЛНД-1-10/400:

Разъединители РЛНД используются  при проведении ремонтных работ электротехнических сетей или электрооборудования, с целью отключения определенного участка цепи высокого напряжения от питания, а также для организации заземления отключенного участка при помощи ножей заземления. Привод ПР-01-1-УХЛ1 разъединителя предназначен для ручного управления разъединителем.

Разъединитель РЛНД представляет собой  аппарат с тремя полюсами. Каждый полюс имеет неподвижную и подвижную колонки, с возможностью разворота главных ножей в  плоскости горизонтали.  Поворотная колонка разъединителя крепится на подшипнике скольжения. Такое крепление позволяет свободно поворачиваться колонкам на 90 градусов. Разъемный контакт  и подшипник неподвижной колонки защищены от попадания влаги специальной планкой и козырьком. Разъединитель РЛНД-1-10/400 удобен в применении и отличается высоким качеством.

Привод разъединителя РЛНД устроен таким образом, что исключается возможность оперировать заземлителем, пока не отключены от питания ножи главного контура. В корпусе привода предусмотрены отверстия для крепления блок – замка.

 Разъединители РЛНД-10 соответствуют ТУ 659 РК-000100-33-11-2000. ТУ 659 РК-000100-33-11-2000

Расшифровка аббревиатуры:

РЛНД – разъединитель линейный наружной установки, с двумя опорными колонками

  • 1, 2 – количество заземляющих ножей
  • 10 – номинальное напряжение, кВ
  • 400 – номинальный ток, А

Подать заявку на разъединители РЛНД можно просто заполнив форму на сайте или позвонив нам. Наши специалисты ответят на все интересующие Вас вопросы. По желанию клиента мы организуем доставку разъединителей  в любой город России удобным для Вас транспортом.   Выбирая разъединители РЛНД-1-10/400, вы получаете высокое качество и гарантированную надежность.

Технические характеристики разъединителей РЛНД-1-10/400.
Технические характеристикиЕд. измеренияЗначение
Номинальное напряжениекВ10
Наибольшее рабочее напряжениекВ12
Номинальный токА400
Ток электродинамической стойкостикА25
Ток термической стойкостикА10
Время протекания тока термической стойкости
 для главных ножейс4
 для ножей заземленияс1
Установленный ресурс по механической прочностициклов ВО10000
Длина пути утечки внешней изоляции (не менее)см30
Допустимое натяжение проводов, прикладываемое к неподвижным изоляторам(не более)Н200
Масса трехполюсного разъединителякг50
Цена разъединителяДоговорная

nca-perm.ru

Разъединители РЛНД - продукция компании «ВЛ комплекс»

Широким спросом пользуются разъединители, применяемые в различной высоковольтной аппаратуре. Они необходимы для защиты внутренней части от проникновения электрического тока, поэтому к этим деталям предъявляются жесточайшие требования.

Разъединители изготавливаются со строжайшим соблюдением ГОСТов, потому надежны в эксплуатации.

Стоимость остается доступной, независимо от вида разъединителя.

На основании этих качеств разъединители  стали оптимальным выбором для многих крупных покупателей на отечественном рынке. Они пользуются огромным спросом за счет своего соотношения цены и качества.

Разъединитель РЛНД-1-10Б/200 с приводом ПРНЗ-10

Разъединители РЛНД-1-10Б/200 УХЛ1 используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.

Маркировка разъединителя РЛНД-1-10Б/200 УХЛ1 означает следующее:

  • Р – разъединитель,
  • ЛН – линейный наружной установки,
  • Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых является изолятор С4-80 II.

Числа, входящие в маркировку, характеризуют технические параметры разъединителя:

  • 1 – эта модель оснащена одним заземлителем,
  • 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах,
  • 200 – номинальный ток, который может проходить по контактной группе разъединителя,
  • УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.

Как правило разъединители РЛНД-1-10Б/200 УХЛ1 устанавливаются на опоре, рядом с трансформаторной подстанцией.

В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-1-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II.

Разъединители РЛНД-1-10Б/200 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.

Комплект поставки разъединителя РЛНД-1-10Б/200 УХЛ1

В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.

Марка РЛНД-1-10Б/200
Напряжение, кВ 10
Номинальный ток, А 200
Количество полюсов 3 полюса
Масса, кг 40

Разъединитель РЛНД-1-10Б/400 с приводом ПРНЗ-10

Разъединители РЛНД-1-10Б/400 УХЛ1 используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.

Маркировка разъединителя РЛНД-1-10Б/400 УХЛ1 означает следующее:

  • Р – разъединитель,
  • ЛН – линейный наружной установки,
  • Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых является изолятор С4-80 II.

Числа, входящие в маркировку, характеризуют технические параметры разъединителя:

  • 1 – эта модель оснащена одним заземлителем,
  • 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах,
  • 400 – номинальный ток, который может проходить по контактной группе разъединителя,
  • УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.

Как правило разъединители РЛНД-1-10Б/400 УХЛ1 устанавливаются на опоре, рядом с трансформаторной подстанцией.

В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-1-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II.

Разъединители РЛНД-1-10Б/400 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.

Комплект поставки разъединителя РЛНД-1-10Б/400 УХЛ1

В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.

Марка РЛНД-1-10Б/400
Напряжение, кВ 10
Номинальный ток, А 400
Количество полюсов 3 полюса
Масса, кг 40

Разъединитель РЛНД-1-10Б/630 с приводом ПРНЗ-10

Разъединители РЛНД-1-10Б/630 УХЛ1 используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.

Маркировка разъединителя РЛНД-1-10Б/630 УХЛ1 означает следующее:

  • Р – разъединитель,
  • ЛН – линейный наружной установки,
  • Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых является изолятор С4-80 II.

Числа, входящие в маркировку, характеризуют технические параметры разъединителя:

  • 1 – эта модель оснащена одним заземлителем,
  • 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах,
  • 630 – номинальный ток, который может проходить по контактной группе разъединителя,
  • УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.

Как правило разъединители РЛНД-1-10Б/630 УХЛ1 устанавливаются на опоре, рядом с трансформаторной подстанцией.

В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-1-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II.

Разъединители РЛНД-1-10Б/630 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.

Комплект поставки разъединителя РЛНД-1-10Б/630 УХЛ1

В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.

Марка РЛНД-1-10Б/630
Напряжение, кВ 10
Номинальный ток, А 630
Количество полюсов 3 полюса
Масса, кг 40

Разъединитель РЛНД-2-10Б/200 с приводом ПРНЗ-2-10

Разъединители РЛНД-2-10Б/200 УХЛ1 используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.

Маркировка разъединителя РЛНД-2-10Б/200 УХЛ1 означает следующее:

  • Р – разъединитель,
  • ЛН – линейный наружной установки,
  • Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых является изолятор С4-80 II.

Числа, входящие в маркировку, характеризуют технические параметры разъединителя:

  • 2 – эта модель оснащена двумя заземлителями,
  • 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах,
  • 200 – номинальный ток, который может проходить по контактной группе разъединителя,
  • УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.

Как правило разъединители РЛНД-2-10Б/200 УХЛ1 устанавливаются на опоре, рядом с трансформаторной подстанцией.

В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-2-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II.

Разъединители РЛНД-2-10Б/200 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.

Комплект поставки разъединителя РЛНД-2-10Б/200 УХЛ1

В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.

Марка РЛНД-2-10Б/200
Напряжение, кВ 10
Номинальный ток, А 200
Количество полюсов 3 полюса
Количество ножей заземления Два ножа
Масса, кг 50
Категория установки Наружная

Разъединитель РЛНД-2-10Б/400 с приводом ПРНЗ-2-10 УХЛ1

Разъединители РЛНД-2-10Б/400 УХЛ1 используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.

Маркировка разъединителя РЛНД-2-10Б/400 УХЛ1 означает следующее:

  • Р – разъединитель,
  • ЛН – линейный наружной установки,
  • Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых является изолятор С4-80 II.

Числа, входящие в маркировку, характеризуют технические параметры разъединителя:

  • 2 – эта модель оснащена двумя заземлителями,
  • 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах,
  • 400 – номинальный ток, который может проходить по контактной группе разъединителя,
  • УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.

Как правило разъединители РЛНД-2-10Б/400 УХЛ1 устанавливаются на опоре, рядом с трансформаторной подстанцией.

В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-2-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II.

Разъединители РЛНД-2-10Б/400 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.

Комплект поставки разъединителя РЛНД-2-10Б/400 УХЛ1

В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.

Марка РЛНД-2-10Б/400
Напряжение, кВ 10
Номинальный ток, А 400
Количество полюсов 3 полюса
Количество ножей заземления Два ножа
Масса, кг 50
Категория установки Наружная

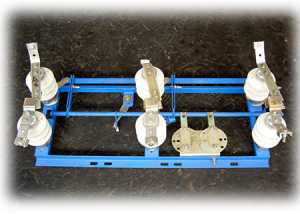

Разъединитель РЛНД-2-10Б/630 с приводом ПРНЗ-2-10 УХЛ1

Разъединители РЛНД-2-10Б/630 УХЛ1 используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.

Маркировка разъединителя РЛНД-2-10Б/630 УХЛ1 означает следующее:

  • Р – разъединитель,
  • ЛН – линейный наружной установки,
  • Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых является изолятор С4-80 II.

Числа, входящие в маркировку, характеризуют технические параметры разъединителя:

  • 2 – эта модель оснащена двумя заземлителями,
  • 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах,
  • 630 – номинальный ток, который может проходить по контактной группе разъединителя,
  • УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.

Как правило разъединители РЛНД-2-10Б/630 УХЛ1 устанавливаются на опоре, рядом с трансформаторной подстанцией.

В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-2-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II.

Разъединители РЛНД-2-10Б/630 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.

Комплект поставки разъединителя РЛНД-2-10Б/630 УХЛ1

В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.

Марка РЛНД-2-10Б/630
Напряжение, кВ 10
Номинальный ток, А 630
Количество полюсов 3 полюса
Количество ножей заземления Два ножа
Масса, кг 50
Категория установки Наружная

www.vlk-nn.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
