Процесс Выпиливания И Сверления Лобзиком Используют

Пилы

07.04.202013.05.2020 dakus Комментарии к записи Процесс Выпиливания И Сверления Лобзиком Используют отключены

Резка головоломки. Одна из самых сложных и важных операций при изготовлении индивидуальных украшений. Суть распила с помощью лобзика состоит в том, чтобы удалить фоновые детали (фон), деталь или рисунок, а затем оставить сложную структуру или ажурный орнамент.

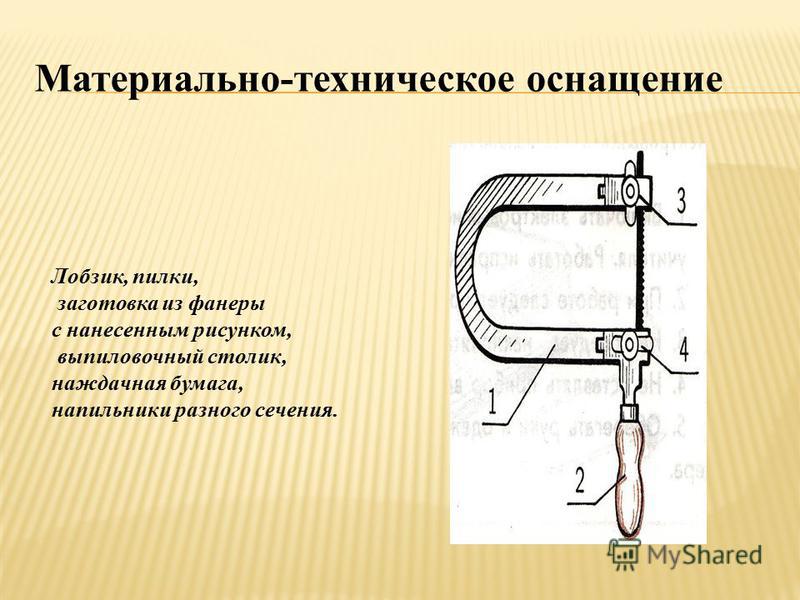

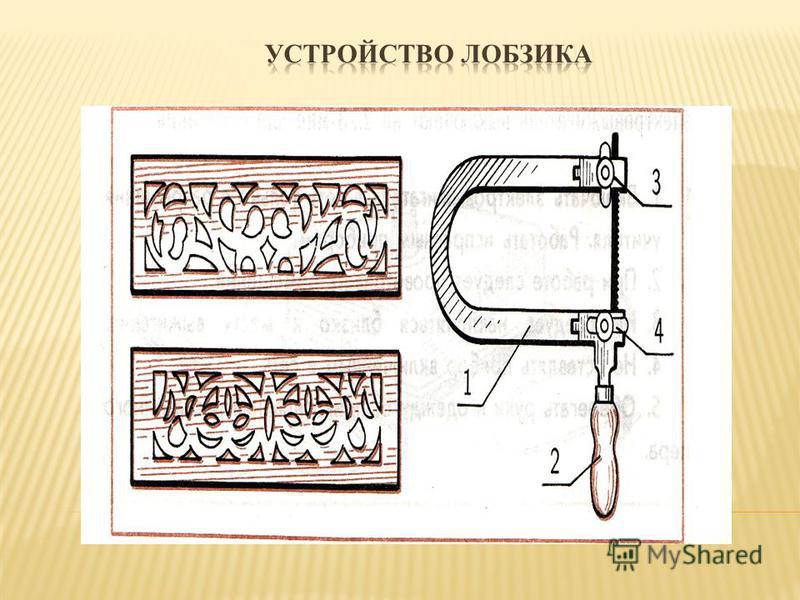

Лобзик представляет собой станок небольшого размера (например, ножовочный станок) для натяжения режущего файла. Конструкция лобзика позволяет регулировать и фиксировать его длину, что позволяет захватывать поврежденные файлы и использовать их с максимальной эффективностью. Зубчатые губки имеют зубчатую рабочую поверхность для надежного зажима концов пилы и удерживания ее в натяжении. Файл зажат с помощью болта (барашка).

Лобзики. это закаленные провода прямоугольного сечения с косыми выемками на рабочей стороне. Пылевые файлы различаются по размеру их сечений и размеру их зубов. По мере уменьшения толщины и высоты файлов размер их зубов уменьшается. Металлические файлы Jigsaw обозначены номером, который соответствует определенной ширине лезвия. Изменение ширины лезвия влечет за собой пропорциональное изменение размера зуба, поэтому размер файла выбирается по ширине. Нумерация полюсов пыльцы иностранных компаний варьируется от 1 до 10. Ширина полюса соответствует всем иностранным компаниям с одинаковой длиной 130 мм.

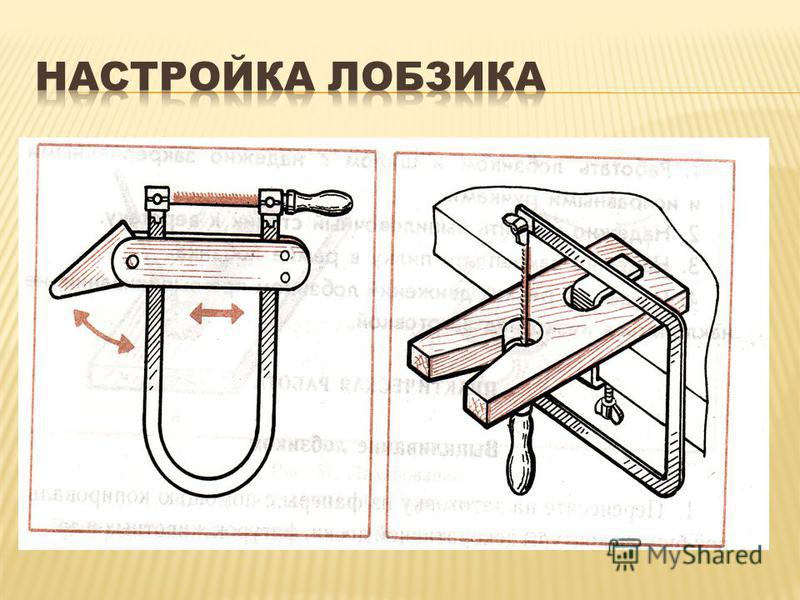

Лобзик предназначен для работы в вертикальном положении (рукояткой вниз), поэтому напильник фиксируется по направлению режущих зубьев к рукоятке (вниз). Файл в рабочем состоянии должен быть умеренно растянут. Слабое напряжение не обеспечит точного среза (согласно маркировке). Чрезмерное натяжение при малейшем перекосе в гнезде приводит к разрыву файла, что препятствует маневрированию при резке изогнутых пазов на небольших участках.

Натяжение файла считается нормальным, если при упругом нажатии на боковую часть середины файла его отклонение от оси составляет приблизительно 3 мм.

Заготовка должна опираться на горизонтальную сторону пластика и укладываться левой рукой. Чтобы вырезать рисунок, продукт высверливается, места сверления расположены в тех частях фигуры, которые будут удалены. Диаметр отверстия выбирается так, чтобы файл свободно втекал в него. Распиливание рисунка должно поддерживать заданный угол среза; когда это изменяется, файл заклинивает, и это ломается. Файл должен легко перемещаться, даже если направление среза изменяется, о нем периодически сообщается воск.

Производство ювелирных изделий не завершается без разрезания головоломки. Наряду с вырубкой ажурных узоров, они выполняют ряд операций, таких как резка гнезд для камней, распиливание разных видов, распиливание деталей по маркировке, чистка узоров в недоступных местах. Небольшой размер ювелирных изделий, сложность их конфигурации заставляют ювелира обрабатывать лобзик на опасном расстоянии от пальцев пилки, поэтому ювелир должен быть предельно осторожен при резке.

Не следует прилагать усилия в местах, где файл может быть оторван, пытаться освободить застрявший файл принудительно или указывать на файл отметкой пальцем.

3.3. Резка листового металла.

Режущий. процесс деления заготовки на части, удаления лишнего металла, вырезания отверстий.

Тонкий листовой металл режется ножницами, профильным материалом, трубами и толстыми листами с помощью ножовки. Приемлемая толщина листового металла, разрезанного ручными ножницами, приведена в таблице 2.

Источник

Tagged выпиливание, лобзик, процесс, сверление

Конспект “Художественное выпиливание лобзиком”

ПРОЕКТ



Предмет: ТЕХНОЛОГИЯ

Тема: «ОБРАБОТКА ДРЕВЕСИНЫ»

Объект работы: Художественное выпиливание лобзиком. Лошадь.







Разработала Волкова Светлана Николаевна

Учитель   МБОУ «Средней школы №36»

 г. Дзержинск Нижегородской обл.

























Дзержинск 2017г.



Содержание

1.Формирование проблемы  3-4

2. Исторический очерк художественной обработки древесины 5-6

3. Подготовка материала и инструмента 7-8

4. Последовательность обработки 9 –12

5. Заключение 13

6. Список литературы 14



































1. Формирование проблемы

Художественная обработка дерева была известна еще в IX – X вв. В странах, богатых лесами, дерево всегда любили и применяли многие поколения мастеров народных промыслов. Выявлять красоту дерева, использовать его пластические свойства умеют и мастера разных стран.

Для изготовления художественных изделий и сувениров используют древесину различных пород, хорошо поддающуюся отделке и обработке, принимая во внимание художественные особенности текстуры древесины, природные изгибы ствола, строение сучков. Кроме древесины используют кап, бересту, лозу (иву, черемуху).

Среди многих художественных ремесел, связанных с обработкой дерева, особое место занимает художественное выпиливание лобзиком. Одно из популярных ремесел, глубоко связанное с традициями русского народного творчества, резьба лобзиком развивалась параллельно с точением, мозаикой и живописными работами по дереву, нередко дополняя эти виды искусства или выступая самостоятельно.

 Выпиливание лобзиком — вид художественной обработки древесины. Древесина – доступный материал, ее обработка не требует сложных инструментов. Детали орнаментальных украшений предназначены для воспроизведения по ним изделий.

Мне, как  начинающему любителю художественного выпиливания необходимо знать, что фанера является тем материалом, с которого желательно начинать обучение ремеслу. На первых порах необходимо усвоить хотя бы один способ выпиливания, один способ соединения деталей.

Что заставляет людей, большую часть времени отдающих основной работе, заниматься выпиливанием, резьбой? Заниматься творчеством человека побуждает желание самовыразиться, желание запечатлеть в своих творениях отношение к окружающему миру. Несмотря на кажущуюся простоту выпиливания, сделать самую простую вещь непросто.

Но в любом случае человек делает вещь, украшающую быт, а главное, делает это с удовольствием и желанием. Многие посетители антикварных магазинов, музеев с интересом и удовольствием рассматривают предметы убранства, старинную мебель.

 Людям нравятся изделия, удобные для повседневной жизни и радующие своим внешним видом.

Все чаще в отделке современной мебели встречаются элементы ручной работы. Очень многие желают иметь мебель, предметы Домашнего обихода, существующие в единственном экземпляре. Выпиливание лобзиком близко к резьбе по дереву

Художественное выпиливание лобзиком я выбрал темой моей работы. Актуальность темы выражается в том, что процесс выпиливания захватывает, так как в каждую деталь вложен личный труд и готовое изделие оценивается как собственное произведение.

 А если в изделие, над которым работал, вложить что-то свое; внести свои поправки, изменить конструкцию или рисунок орнамента, прибегнуть к фантазии или выдумке, такое изделие особенно дорого, такие предметы находятся дома на самом почетном месте. В последнее время так же вырос спрос общества к изделиям ручной работы или собственноручно оформленными.

Так же моя тема актуальна и для разностороннего творческого развития учащихся на уроках технологии.

Целью моей работы является освоение техники художественной резьбы лобзиком при изготовлении резной вазы.

Задачи исследования:

Сбор информации по художественной обработке древесины и художественной резьбе лобзиком;

Изучить материалы, инструменты, способы обработки древесины и виды художественной резьбы по древесине;

Освоение технологии в процессе изготовления резной вазы.

Объект исследования – технология художественного выпиливания лобзиком.

Предмет исследования – технология изготовления резных изделий.

Этапы исследования моей работы:

Теоретический этап – определение материалов, инструментов, способов обработки древесины, видов резьбы по дереву.

Практический этап – на основе теоретических знаний изготовить изделия, с применением описанных операций по обработке древесины.

Оборудование:  лобзик ручной, выпиловочный столик, рисунок, копировальная бумага, карандаш простой, шило, напильники, надфили, заготовка из фанеры (по количеству учащихся), столярный верстак.





2.Исторический очерк художественной обработки древесины

Все созданное человеком из дерева всегда имело практическое назначение и вместе с тем выражало духовный смысл, так как самой характерной чертой прикладного искусства является то, что вещи, создаваемые для практического применения, становятся носителями настроения мастера, его чувств и мыслей.

Человек улучшал вещь по форме и восприятию, а в процессе труда совершенствовалась его рука, воспитывалось чувство формы, цвета, материала, пропорции, симметрии, ритма и в целом “чувство вещи”

До наших дней на русском Севере, в Поволжье, на Урале и в Сибири сохранились крестьянские дома — произведения неизвестных ваятелей и резчиков.

Высокие фронтоны завершаются мощными бревнами-охлупнями, один край которых вырезан в виде головы рогатого оленя, круглогривого коня или птицы. Доски-причелины и спускающиеся с них доски-полотенца заполнены растительным орнаментом либо пропильным геометрическим узором.

Говоря о резчике, нужно иметь в виду не исполнителя, а резчика-художника, поэтому такому мастеру необходимо иметь представление и об изобразительном искусстве, однако станковую живопись не следует переносить в декоративную резьбу, так как у кисти и ножа совершенно разные возможности в создании художественных произведений. Только неустанный творческий труд, а не слепое копирование и подражание позволит в короткий срок с совершенстве овладеть ремеслом столяра и мастерством резчика.

Еще до недавнего времени в хозяйствах у домашних умельцев преобладали ручные лобзики. Для работы с ними требовалось много времени и сил. Сегодня простые инструменты постепенно вытесняются их электрическими собратьями, благодаря которым распил поверхностей любой прочности превратился в минутное дело.

Предметы с резными вставками или целиком выполненные из выпиленных элементов могут украсить собой не только домашний интерьер, но и облик дачного или садового участка.

Издавна из дерева возводили дома, изготовляли утварь, посуду, делали игрушки. Художественная обработка древесины у многих народов — самый развитый и наиболее древний вид народного декоративного искусства. Исследования археологов раскрыли и неизвестные раньше деревянные скульптурные изображения зверей и птиц Алтая V в., новгородскую утварь IX — XV вв., украшенную резьбой и росписью. Древнерусские плотники и столяры строили хоромы и терема, ставили ендовы и скобкари для кваса и медовых напитков, делали и красивую бытовую утварь, например плоские и широкие корыта для теста — дежи.

Бочары из дубовых дощечек-клепок собирали бочки, жбаны, токари из мягкой древесины вытачивали чашки, миски-ставцы. Из луба гнули короба для приданого, из клена резали изящные звонкие ложки.

Докрашенной резьбой щедро украшались дворцы, палаты и терема Древней Руси. На ярком солнце блистала расписанная киноварью, ярь-медянкой и золотом рельефная резьба наличников и крылец.

За красоту и великолепие дворца в Коломенском современники считали его одним из чудес света. В XVII — XVIII вв. искусство художественной резьбы по дереву получило развитие в оформлении иконостасов, дворцовых интерьеров, в мебели, где преобладала объемная, горельефная, накладная и пропильная резьба.

Многоцветная резьба украшала грузовые парусники, в частности борта и надстройки волжских белян и расшив, а также боевые корабли — галиоты и корветы, под бушпритами которых красовались скульптуры птиц, зверей и морских божеств.

























3.      Подготовка материала и инструмента

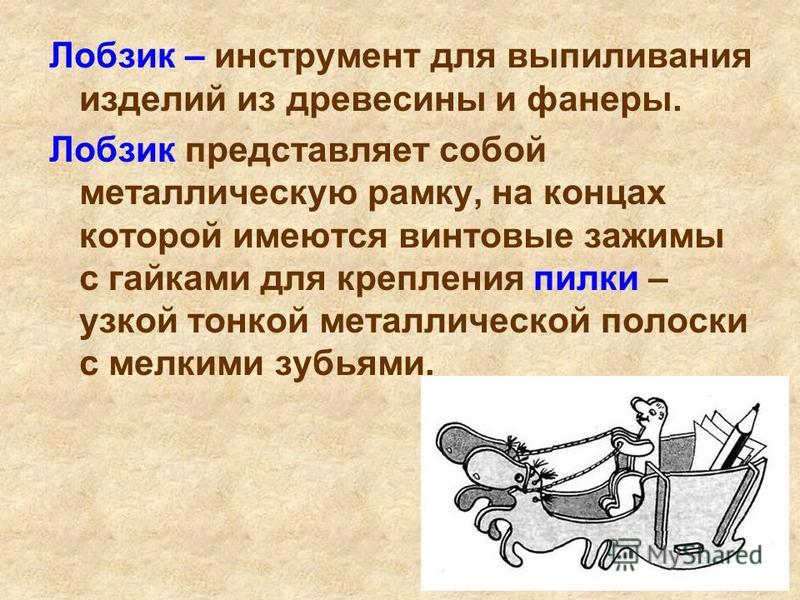

В качестве основного инструмента используют лобзик – очень тонкую пилочку, позволяющую производить филигранные отверстия в полотне.

 Для профессиональных мастеров существует специальная модель художественного назначения, но обычный электрический инструмент вполне подойдет для выполнения крупных деталей, а мелкие элементы можно создать и ручной пилкой.

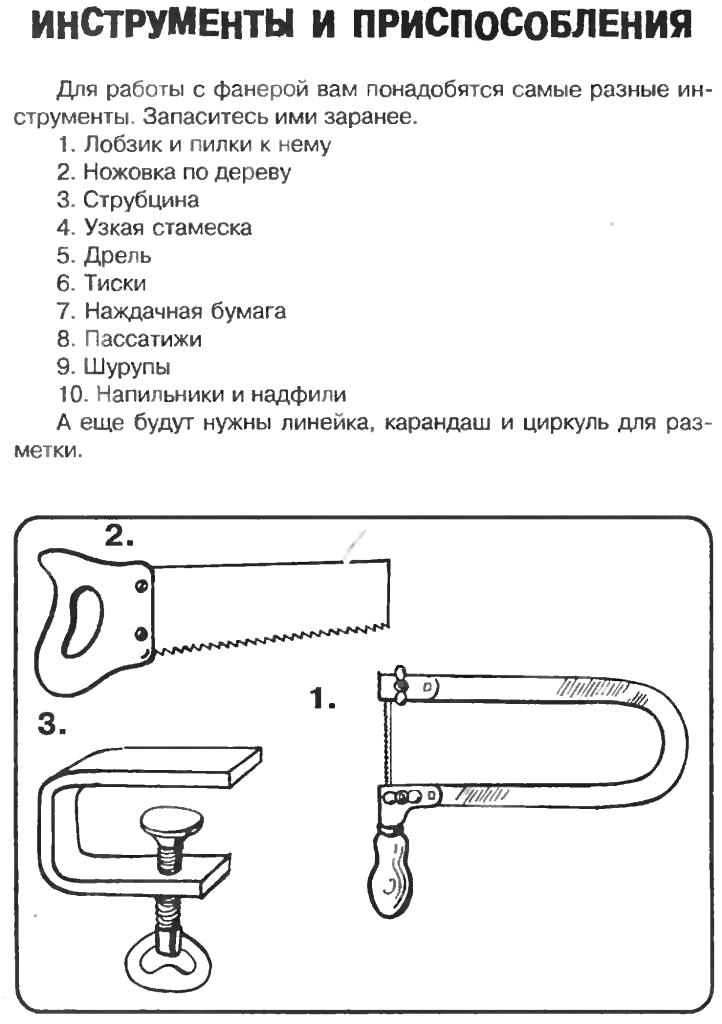

Кроме этих устройств, в предстоящем создании поделки из дерева понадобятся: запас пилок с острыми зубчиками; дрель для просверливания стартовых отверстий;   острое шило для нанесения контура распила ; напильник и наждачная бумага нескольких видов; линейка, угольник ;циркуль для переноса размеров с рисунка на материал; тиски или струбцина; клей ПВА; краска или лак.

Фанеру нужно обработать наждачной бумагой, применяя сначала крупнозернистую шкурку, а потом мелкую. Выбранный для поделки из дерева узор распечатывают на бумажном листе.

Перенести его на фанеру можно 2-мя способами. 1-ый заключается в использовании копировальной бумаги, через которую схема переносится на нужное место. 2-ой метод несколько сложнее, но хорош тем, что не оставляет на материале неопрятных следов от копирки. Чертеж накладывают на деталь лицевой стороной вверх и острым шилом продавливают основные точки схемы, затем соединяя их, прочерчивая линии на поверхности этим же инструментом и используя линейку.

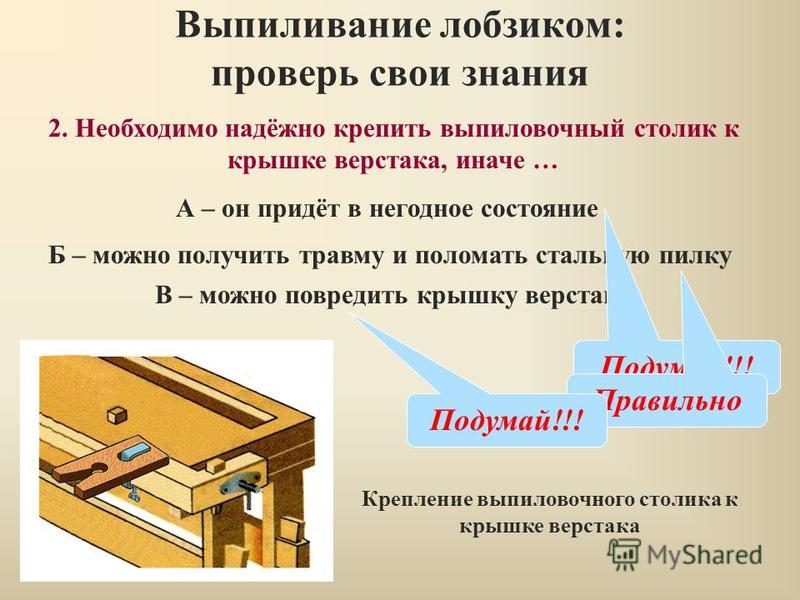

Процесс выпиливания будет более удобно производить за столом или верстаком, столешница которых находится выше уровня пояса. Заготовку надежно зажимают в тисках или фиксируют к рабочему столу струбциной. Если это первый опыт обращения с инструментом или его последнее использование было достаточно давно, лучше сделать несколько пробных пропилов на ненужном кусочке фанеры.

 Выполнение сквозных отверстий начинают с просверливания тонким сверлом небольшой дырочки, в которую затем вставляют лобзик. После того как изготовление всех элементов детали завершено, ее края зачищают напильником и проводят окончательную обработку тонкой наждачной бумагой.

 В готовую конструкцию все части собирают клеевым способом, при необходимости закрепляя в нужных местах саморезами. Завершает работу окраска изделия или его покрытие несколькими слоями лака.

А если собственноручно изготовить маленькие фигурки, покрыть их светящейся краской и повесить на новогоднюю елку, это будет самым красивым и незабываемым украшением праздника.

Из фанеры можно сделать много интересных функциональных украшений для дачи. Это могут быть: Забавные фигурки; Контейнеры для цветов; Почтовые ящики; Кормушки для птиц; Декоративные заборчики. Вариантов фигурок из фанеры великое множество, и каждый из них отличается оригинальностью и выразительностью.

Я выбрал изделие доска разделочная в форме поросенка, которое пригодится и взрослым и детям для приготовления пищи. Поместите на кухню такое изделие и оно украсит собой место.

 Конечно, можно купить в магазине какую – нибудь доску для кухни, но работа, сделанная  своими руками, по своему собственному проекту дорога нашей семье; эксклюзивная, такая, какой нет больше ни у кого, сделанная в соответствии со своими предпочтениями и вкусами.
 Мне, например, нравится работать с деревом и  я люблю, чтобы меня окружали предметы из дерева, сделанные своими руками.

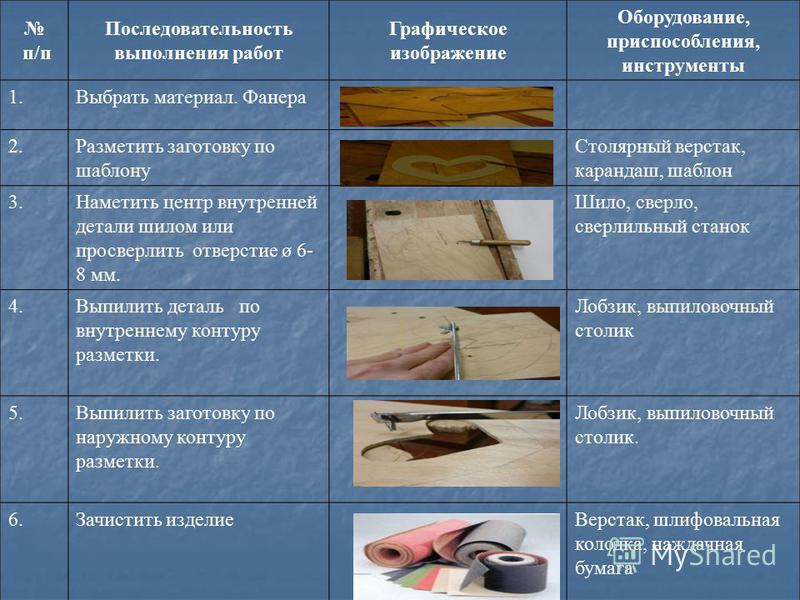

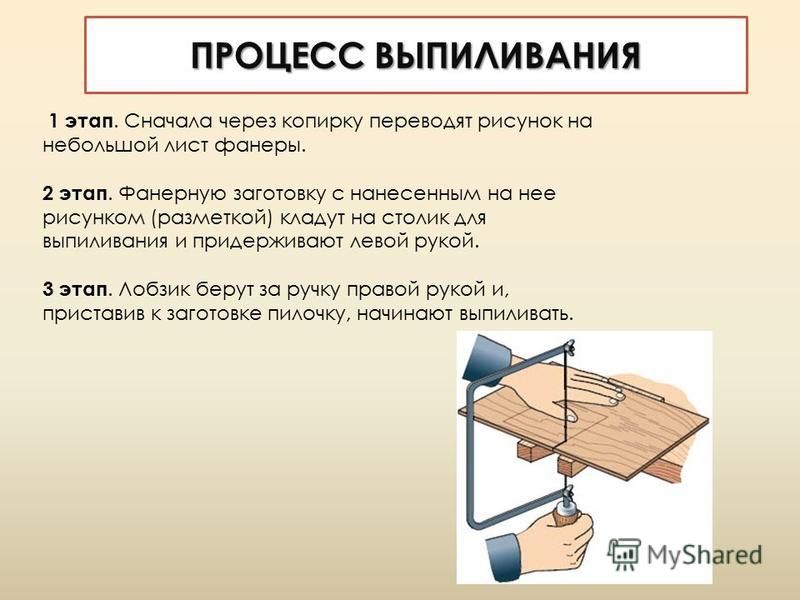

4.     Последовательность обработки

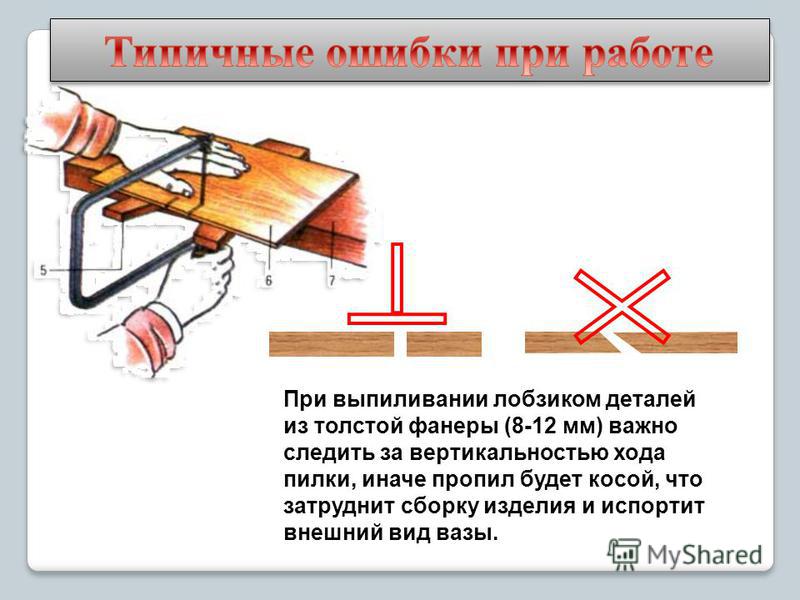

При выпиливании необходимо следить , чтобы пилочка двигалась равномерно и перпендикулярно к плоскости заготовки со скоростью приблизительно 60-80 двойных движений в минуту.

Пилить лобзиком необходимо медленно и равномерно. При выпиливании углов (особенно острых) удобнее пилить в двух направлениях. Внутренние углы выпиливают вдоль стороны угла к его вершине , а внешние – вдоль стороны угла от его вершины .

В этом случае не нужно изменять направление пиления, а угол будет выпилен достаточно четко. Внешние контуры следует выпиливать с внешней стороны от линии разметки, а внутренние – с внутренней. Это значит, что линия разметки должна оставаться на заготовке для ориентации при дальнейшей обработке. Зазор между линией разметки и пропилом не должен превышать 0,5 мм. Линии разметки после выпиливания будут служить границами обработки



детали напильником.

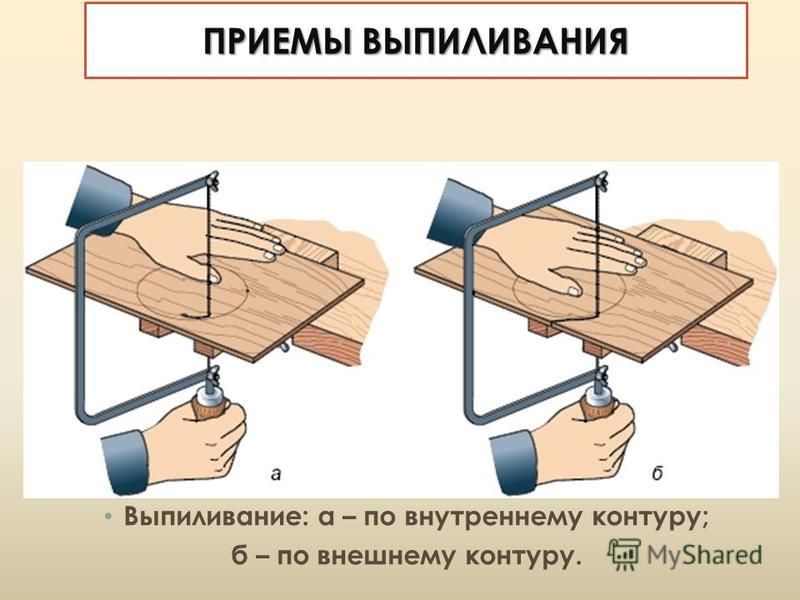

 При наличии в заготовке внешних и внутренних контуров в первую очередь выпиливают внутренние контуры. При выпиливании в заготовке внутренних контуров в ней необходимо сделать отверстия для установления в них пилочки. Их делают вблизи линии разметки, но так, чтобы не повредить ее. Отверстия можно просверлить или сделать с помощью шила.

 В обоих случаях под заготовку следует подложить кусок ненужной древесины или фанеры, чтобы предотвратить возможное скалывание нижних слоев древесины.

Для работы лучше использовать шило с трехгранным затачиванием. Отверстие делают почти сквозным до тех пор, пока на обратной стороне не появится след от инструмента.

 Заготовку переворачивают и продолжают сверлить отверстие с противоположной стороны: такая последовательность уменьшает риск раскалывания шпона с нижней стороны заготовки при изготовлении отверстия. После этого рамку лобзика следует сжать в специальном приспособлении и открутить гайку верхнего зажима. Освобожденный конец пилки вставляют в изготовленное отверстие и опять закрепляют в верхнем зажиме. Сняв зажимное устройство, заготовку вместе с лобзиком осторожно кладут на столик для выпиливания и начинают работать.

Мелкие работы осуществляют в круглом отверстии столика.













5.     Заключение

В моей работе представлено изготовление изделий, которую могут выполнить ребята в возрасте от 10. Выполненная мной работа не является обязательной к выполнению. Можно придумывать что-то свое, переработать, подобрать свой рисунок.

 Изделия из древесины, и сама древесина дают нам большой кругозор воплощения нашей фантазии и творчества при изготовлении различных изделий. Фантазия плюс творчество и труд – и красивая вещь в вашем интерьере и отличный эксклюзивный подарок родным, друзьям и знакомым готовы.

Таким образом, поставленные в начале работы задачи успешно реализованы, а цели достигнуты.

Представленные в работе материалы дают возможность учителю провести с учащимися мастер-классы по обработке древесины, и дать «поле» для фантазий при разработке и изготовлении своего изделия.





























6.Список использованной литературы

Тищенко А.Т. «Технология» Индустриальные технологии М.  7 класс – «Вента-Граф»- 2017

Домокеев А.Г. – «Строительные материалы» М. 1988 Издательство – Высшая школа;

Марценюк П. – «Подготовка и обработка древесины»;

Жильцов, Шалин – «Художественная резьба по дереву»;

Хайди Грунд-Торпе – «Выпиливание лобзиком»;





Как использовать лобзик для вырезания квадрата

Вырезать квадрат лобзиком — довольно простая задача для этого электроинструмента. Просто наметьте линию разреза, убедившись, что она квадратная и ровная со всех сторон, а затем следуйте по линиям лезвием лобзика.

Есть много вещей, которые вы можете сделать, чтобы улучшить свои квадратные разрезы. Одним из способов является создание более тонких и точных линий резки.

Зажим линейки, направляющей башмак электролобзика, — еще один отличный способ получить идеально прямые и прямые стороны.

Вы также можете просверлить начальные отверстия в углах, чтобы начать резку, что рекомендуется при работе с хрупкими материалами, такими как стекловолокно и керамическая плитка, или при вырезании квадратной формы из другого куска.

Инструменты, которые вам понадобятся при вырезании квадрата:

Большинство из этих вещей являются основными инструментами, которые у вас есть — лобзик, конечно, измерительная лента, угольник (или линейка) и инструмент для разметки, такой как карандаш, но есть некоторые другие дополнительные инструменты, которые могут помочь вам в определенных обстоятельствах…

Сверло и сверло (для направляющих отверстий):

Если у вас есть дрель, вы можете использовать ее, чтобы просверлить направляющие отверстия, чтобы начать прямоугольные разрезы с углов.

Вероятно, это самый распространенный метод вырезания квадратов или прямоугольников и, на мой взгляд, самый простой способ. Просто убедитесь, что сверло достаточно большое, чтобы полотно электролобзика поместилось внутри.

Сверление направляющего отверстия для лобзика

Вам также нужно, чтобы сверло располагалось прямо на краю линии, чтобы у вас была прямая и узкая начальная точка, когда вы начнете использовать лобзик. Я начал с угла в примере, показанном выше, и именно там я обычно просверливаю направляющие отверстия.

Использование зажимов и линейки в качестве направляющей:

Линейка и набор зажимов также позволят вам установить ограждения, чтобы направлять лобзик, а также, если вы хотите использовать направляющую во время работы. резка.

Обычно лучше подходит для более длинных резов или там, где требуется точность. В большинстве случаев для небольших квадратных или прямоугольных вырезов линейка не требуется.

Закрепление линейки в качестве направляющей для резки

Использование зажимов и линейки в качестве направляющей:

Выбор полотен: Наконец, у вас есть выбор полотен для электролобзика. Квадратные вырезы обычно делают электролобзиком, чтобы сделать отверстия для электрических розеток и выключателей.

Погружной диск пригодится для работы с предварительно установленным гипсокартоном.

Примечание по специальным материалам и лезвиям: Чтобы сделать квадратные пропилы с минимальными надрывами обработанной стороной вверх, при необходимости вы также можете использовать полотно для электролобзика с обратными зубьями.

Подходит для более деликатных материалов и специальных материалов, таких как меламин или некоторые более мягкие породы дерева.

Вам также может понадобиться вырезать квадратные пазы там, где заготовка соприкасается со стеной, и стандартное лезвие со смещенным расстоянием от передней части башмака не прорежет его.

В таких ситуациях лезвие для резки заподлицо и лобзик, который может их использовать, окажутся очень удобными, но я должен признать, что такие ситуации редки и редко когда-либо возникают.

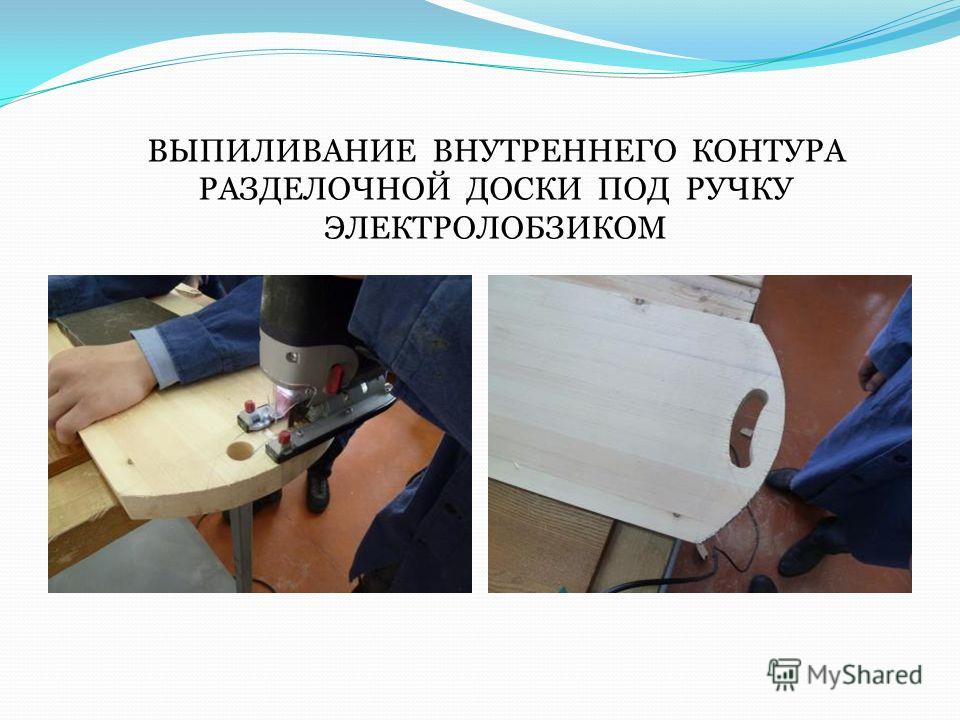

Как сделать внутренний квадратный вырез с помощью лобзика и дрели.

..

Выполнение внутренних вырезов – один из главных аргументов в пользу приобретения лобзика. Квадратные и прямоугольные вырезы часто используются как при ремонте, так и при новом строительстве.

Для установки настенных светильников, выключателей и розеток, а также для вырезания отверстий под мойку в ламинате или плитке.

В первую очередь необходимо разметить на заготовке линию реза. В большинстве случаев угольник, измерительная лента и карандаш — это все, что вам нужно для точного нанесения линий разреза. Однако, если вам нужна дополнительная точность, вы можете вместо этого выбрать маркировочный нож.

Убедитесь, что край, от которого вы измеряете или используете квадрат скорости, является квадратным, чтобы не получить вырез «не по квадрату».

Если край не прямоугольный, либо примите это во внимание и внесите соответствующие коррективы, либо сначала обрежьте квадрат края, прежде чем использовать его в качестве контрольной точки.

Это помогает пометить зону отходов знаком X, чтобы все было понятно. Для вырезания квадратных отверстий это обычно будет внутренняя часть квадрата.

Несмотря на все усилия, которые вы, вероятно, приложили к тому, чтобы линия реза была ровной, неплохо было бы также убедиться, что лезвие лобзика находится под прямым углом к ​​ботинку.

Возьмите квадрат скорости и быстро проверьте, чтобы лезвие было идеально прямым и перпендикулярным обуви. Если лезвие погнулось, то пора менять лезвие.

Контрольный угольник на полотне электролобзика

На этом этапе вам нужно будет просверлить несколько направляющих отверстий, чтобы начать процесс. Обычно я сверлю пилотное отверстие в каждом углу или близко к углу, чтобы у меня была начальная и конечная точки в каждом углу.

Убедитесь, что сверло находится как можно ближе к линиям, не выходя за них ни с одной стороны.

Имейте в виду, что лобзиком можно исправить множество ошибок, но уменьшение отверстия не входит в их число.

Поместите лезвие электролобзика на поверхность и внутрь одного из направляющих отверстий, совместив его с контрольной линией и удерживая лезвие внутри линии.

Теперь включите лобзик и дайте лезвию разогнаться до максимальной скорости, прежде чем врезаться в материал.

Вставьте лезвие в направляющее отверстие

Убедитесь, что используете сверло достаточно большого размера, чтобы просверлить отверстие, в которое легко войдет полотно электролобзика, и следите за тем, чтобы отверстие оставалось внутри линии реза.

Включите инструмент, дайте лезвию разогнаться до нужной скорости и осторожно проведите лезвие по линиям разреза в материал. Вы хотите, чтобы лезвие достигло полной скорости, прежде чем коснется материала.

Сделайте пропил до другого направляющего отверстия, а затем остановите полотно, поверните лобзик и начните снова на следующей линии и направляющем отверстии, повторяя те же шаги, описанные выше.

Вырежьте по линии до другого направляющего отверстия

Повторите тот же процесс для всех четырех сторон, поворачивая лобзик по мере продвижения и начиная с углов.

Врезные пропилы можно выполнять электролобзиком в более мягких материалах, таких как гипсокартон, без предварительного сверления направляющего отверстия. Это может сэкономить массу времени и несколько дополнительных шагов, просто не забудьте не торопиться и держать лезвие в соответствии с вашими отметками.

Как вырезать большие прямые квадраты лобзиком…

Вырезать длинные прямые линии лобзиком от руки может быть сложно. Вы также можете гарантировать, что ваши разрезы будут чистыми и прямыми, установив упоры для башмака для лобзика.

Сначала вам нужно будет просверлить направляющие отверстия, чтобы использовать линейку в каждом углу, как мы сделали в приведенном выше примере, чтобы эта техника работала.

Сначала вам нужно будет измерить расстояние от края башмака электролобзика до края режущего диска, чтобы вы знали, на каком расстоянии от линии следует установить линейку.

На рисунке ниже показаны опорные точки измерения, о которых я говорю.

Обязательно измерьте сторону, которую вы собираетесь использовать, и обратите внимание, что иногда расстояние от правой и левой сторон лезвия до ботинка может различаться, поэтому проверьте измерения, чтобы убедиться, что они действительно разные. и компенсировать это.

Измерьте разницу между лезвием лобзика и башмаком

Теперь вам нужно будет измерить расстояние от выреза в двух местах и ​​сделать отметки на расстоянии от края ботинка до края лезвия лобзика, как мы сделали выше.

Например, если расстояние от ботинка до лезвия равно 2 дюймам, отмерьте более 2 дюймов от линии квадратного или прямоугольного выреза и сделайте две контрольные отметки.

Сделайте две контрольные отметки для лобзика

Теперь вам нужно надежно закрепить линейку вдоль контрольных линий, которые мы сделали на предыдущем шаге. Дважды проверьте, чтобы лезвие точно разрезало по линии, и при необходимости внесите коррективы.

Зажим поверочной линейки к заготовке по контрольной линии

При резке следите за тем, чтобы ботинок оставался прямым и плотно прилегал к забору — пусть лезвие лобзика сделает всю работу за вас. Вы должны убедиться, что весь ботинок постоянно касается направляющей на протяжении всего процесса резки.

Электролобзик с направляющей

После того, как вы сделали разрез, снимите зажимы и линейку и повторите шаги для всех остальных сторон.

Как вырезать квадратные вырезы лобзиком

Вырезать квадрат из края материала намного проще, чем вырезать внутренний проем.

Когда одна сторона материала открыта, вы можете просто поднести лезвие электролобзика сбоку и сделать два надреза обычным образом.

Первый разрез будет по одной из линий, удерживая лезвие на одной линии с контрольной линией. Режьте медленно и как можно прямее, и если вы режете более длинную линию, вы можете использовать направляющую, если хотите, чтобы линия разреза была более прямой.

Пройдите весь путь до внутреннего угла и остановитесь, когда доберетесь до перекрестка, где сходятся две контрольные линии.

Первый разрез

После того, как вы сделаете первый боковой разрез, просто повторите те же действия, что и выше, для второй контрольной линии, пока кусок не будет полностью обрезан и не отделится от большего куска.

Второй пропил

Если кромка упирается в стену или фартук, вам понадобится лезвие для лобзика с заподлицо. Эти лезвия выступают из инструмента примерно на дюйм и могут использоваться только с лобзиками, у которых башмаки открыты спереди.

Башмак лобзика не может резать

Пример башмака лобзика, способного резать заподлицо…

Вот пример лобзика, который может работать с лезвием лобзика заподлицо.

Передняя часть ботинка открыта, поэтому в него можно вставить лезвие, срезанное заподлицо, которое обычно больше и проходит до передней части ботинка, делая его на одном уровне с передней частью ботинка.

Многие производители предлагают подобные лобзики, но я взял этот с веб-сайта Dewalt.

dewalt.com

Используется процесс выпиливания и сверления лобзиком

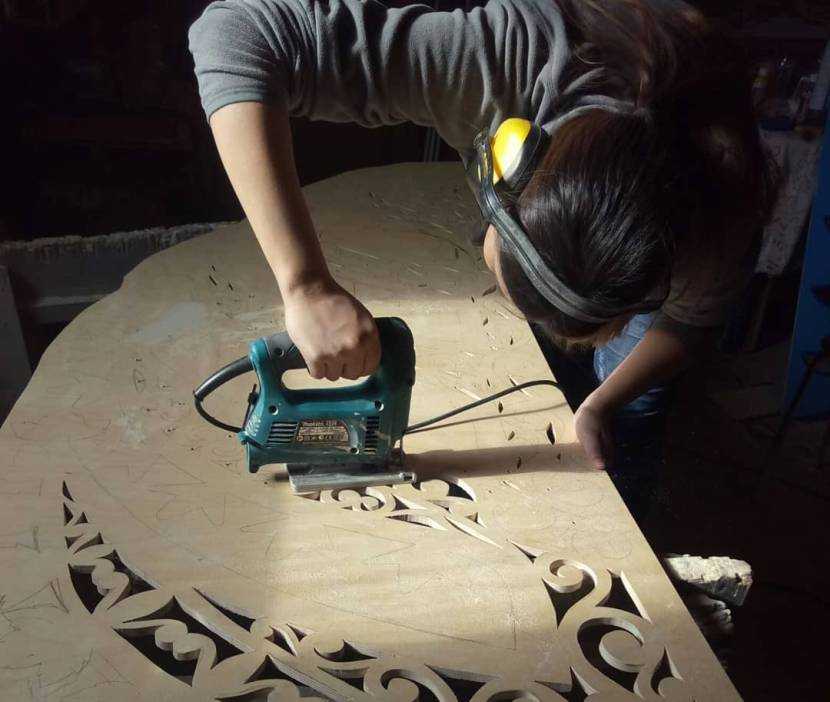

Выпиливание лобзиком из фанеры: технология, подготовка, основные операции и меры безопасности Выпиливание лобзиком из фанеры: технология, подготовка, основные операции и безопасность

Из чего вырезаем?

Если целью нашей работы является создание объекта с высокими эстетическими характеристиками (а так оно и есть в большинстве случаев), то начинать нужно с выбора материала.

Фанера для резки электролобзиком должна соответствовать ряду требований:

• Во-первых, следует подобрать оптимальную толщину листа. Если фигурный предмет мебели мы вырезаем из фанеры своими руками, то можно использовать панели толщиной 12-15 мм, а то и толще. Если наша цель – более тонкая работа, то, соответственно, нам нужно приобрести материал 5 мм и даже меньше.

Разная толщина для разных применений

• Цвет шпона, из которого изготовлена ​​фанера, играет роль только в том случае, если мы не планируем проводить отделку готового изделия морилкой, лаком или краской. Но чаще всего на цвет не обращают внимания, его все равно не будет видно!
• Содержание влаги в материале является важным параметром, особенно при резке лобзиком. Листы фанеры необходимо тщательно просушить, иначе основным нашим занятием будет замена напильников.

Что касается качества, то для художественной резки пригодна только фанера первого или второго сорта:

• На листе не должно быть сучков и пятен.
• Внутри плиты не должно быть смоляных карманов.
• Выбирайте только те панели, на которые шпон наклеен достаточно качественно.

Выпиливание лобзиком из фанеры: технология, подготовка, основные операции и техника безопасности

Выпиливание ручным лобзиком из фанеры – технология, позволяющая изготавливать самые причудливые формы. Более того, его можно использовать как при изготовлении дизайнерской мебели, делая достаточно крупные элементы, так и в декоре.

Основы резки довольно просты в освоении, и для них практически не требуется никакого оборудования. Что ж, чтобы сделать действительно сложное дело, придется потрудиться, впрочем, это утверждение верно практически для любого хобби.

Итак, с материалом разобрались. Теперь сосредоточимся на инвентаре, который поможет нам сделать мебель и фигурки из фанеры.

Само собой, лобзик займет место во главе нашего списка.

Выбор модели инструмента зависит в первую очередь от целей и задач, которые вы перед собой ставите:

• Мелкие работы, такие как декоративная выпиловка фанеры для украшения рам, ящиков и т. п., выполняются исключительно ручным электролобзиком. Каркас инструмента может быть как металлическим, так и деревянным; это не оказывает особого влияния на конечный результат. (подробное руководство по изготовлению смотрите также в статье Ящик из фанеры своими руками)

• При выборе ручного электролобзика для вырезания из фанеры обратите внимание на качество крепления пилы. Надежные винты позволят нам не тратить время на исправление положения лезвия каждые пять минут работы.

Ручной лобзик с правильно расположенным пильным полотном

• Обычный лобзик используется только для довольно грубой работы, например, для изготовления мебели и крупных аксессуаров. Это связано с тем, что при большой скорости движения пилы на торцевой части фанеры неизбежно образуются сколы, в связи с чем работать с тонким материалом практически невозможно.

Такой инструмент подходит только для грубой работы.

• Выбирая электролобзик для художественной резки, помните, что цена изделия прямо пропорциональна качеству линии реза. Все дело в том, что у недорогих моделей буквально через пару месяцев активного использования полотно начинает ходить в горизонтальной плоскости, и точность пропила падает. (см. также статью Выпиливание из фанеры электролобзиком: чертежи и технология)
• Отдельную категорию составляют электрические лобзики с ленточной пилой, которые можно использовать и для художественных работ. Эти приспособления представляют собой небольшие станки, в которых заготовка располагается на специальной площадке.

Ленточнопильный станок

Кроме самого электролобзика (а лучше двух: электрического и ручного) нам потребуются:

• Фанерные пилы. Чем больше запас, тем лучше, так как напильник буквально расходный материал.

Большое полотно для электролобзика

• Дрель с набором сверл по дереву (ниже мы расскажем, чем она может быть полезна мамам).
• Набор напильников для сглаживания краев. Напильники желательно выбирать разной формы: как минимум должны быть прямые, полукруглые и треугольные.
• Ручной инструмент молоток, долото, плоскогубцы и т.д. Используются для сборки распиленных деталей.
• Шило и карандаш для переноса рисунков на фанеру.

Лучше всего работать на специальном верстаке, оборудованном уступом для размещения заготовки для резки. Если нет верстака, можно приспособить для работы обычный стол, закрепив на нем специальную пильную платформу.

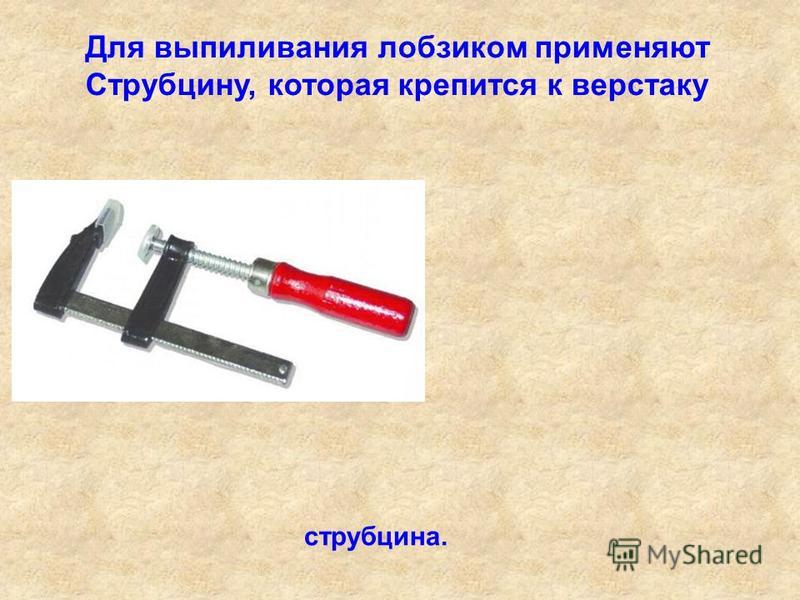

Платформа представляет собой деревянный или пластиковый блок с отверстием специальной формы, который крепится к столешнице струбциной.

Техника безопасности

Выпиливание фанеры не относится к травмоопасным работам, но тем не менее необходимо соблюдать правила техники безопасности:

• Для работы использовать только исправные инструменты.
• Не используйте для резки обломки полотна пилы или фрагменты ленточной пилы.
• Во избежание поражения электрическим током при работе с электроинструментом следует проверять изоляцию.

Глаза и руки должны быть защищены

• Пиление электролобзиком или ленточной пилой производится только на специальном верстаке, при этом режущая часть инструмента должна быть ограничена специальными приспособлениями (рамками, щитками и т. п.).
• При проведении работ необходимо использовать средства индивидуальной защиты: очки, перчатки, противопылевую маску или респиратор.

Материальная база

Итак, подготовка завершена, и можно приступать к первым попыткам вырезать что-то из фанеры своими руками. Конечно, если вы никогда раньше не брали в руки электролобзик, то потренируйтесь на простых изделиях, прежде чем браться за масштабный проект. Мебельные работы электролобзиком

Работа начинается с выпиливания контура заготовки, после чего выполняются внутренние вырезы. Чтобы сделать сквозное отверстие, сначала просверлите фанеру дрелью, и только потом вставьте полотно электролобзика.

Ниже мы опишем последовательность основных операций с использованием ручного лобзика. Использование электрической или ленточной пилы имеет свои нюансы, но, освоив азы, вы не будете испытывать затруднений при работе с более совершенным оборудованием. Прямой рез

Самая простая операция — рез по прямой линии.

Инструкции для этой операции следующие:

• Вставьте пилку для электролобзика в просверленное отверстие так, чтобы зубья были направлены в сторону рукоятки.
• Натягиваем полотно, чтобы оно не вибрировало во время работы, и фиксируем шурупом.
• Ставим заготовку на верстак, левой рукой прижимаем к распиловочному столу и постепенно начинаем распиливать.
• При резке прямой линии скашивания двигайте электролобзиком вверх-вниз, постепенно подавая заготовку под пилу.
• Контроль прямолинейности реза можно обеспечить, установив направляющую планку на верстак.

Положение инструмента при резке

Фигурное пиление более сложное, и начинать его следует только тогда, когда вы полностью освоите прямой рез:

• Закрепляем пилку электролобзика так же, как и в предыдущем случае.
• Укладываем заготовку четко проведенной линией на верстак.
• Пилит движениями сверху вниз, подавая фанеру левой рукой так, чтобы лезвие не выходило за линию скашивания.
• Когда пильный диск сместится относительно линии скашивания шаблона, остановите движение левой рукой до тех пор, пока пила не начнет двигаться свободно. После этого поправляем положение фанеры и продолжаем работу.

По этому принципу вырезаются все элементы, в том числе и тупые углы. А вот вырезать острый угол токарной заготовкой не стоит, так как велик риск отломить конечный фрагмент. При этом следует сделать два надреза, соединив их вверху угла. Обрабатываем край заготовки напильником

После вырезания всех элементов заготовку необходимо подпилить, так как даже самая аккуратная работа не позволяет сделать изделие с идеально ровными краями. Напильниками по дереву тщательно шлифуем наружную и внутреннюю линии среза пропила, после чего обрабатываем всю заготовку наждачной бумагой и наждачной бумагой.

Завершающий этап – отделка изделия. Фанеру можно морить, красить или покрывать лаком.

Ручной лобзик: знакомый инструмент с новой точки зрения

В первую очередь следует правильно организовать рабочее пространство. Несмотря на кажущуюся формальность, это очень важное условие. Правильно оборудованное место обеспечивает не только комфорт и удобство, что немаловажно при многочасовой работе ручным лобзиком, но и напрямую влияет на качество реализуемого проекта.

В качестве устойчивой конструкции используется специальный стол-машина, за которым закрепилось название «ласточкин хвост». Представляет собой небольшую прямоугольную дощечку с клиновидным срезом, переходящим в рабочее поле для распиловки. Ласточкин хвост крепится к краю стола или верстака струбциной.

Ручным электролобзиком работают сидя или стоя, располагая заготовку для вырезания на уровне 30-40 см от глаз. Источник света располагается спереди под углом к ​​рабочей плоскости. Соблюдение этих правил позволит вам максимально точно контролировать линию реза, тем самым повышая качество разрезаемого проекта.

Что делать, если постоянно появляются сколы?

Количество и размеры стружки зависят от типа используемой фанеры, качества полотна и от того, насколько правильно режет мастер. Пилить ручным лобзиком без стружки помогут несколько советов и профессиональных хитростей:

• Используя некачественную фанеру, склонную к сколам, пилите более интенсивно, устанавливая полотна с мелким зубом;
• Используйте напильник с обратным (обратным) зубом, предназначенный для минимизации сколов.
• Проклейте линию среза с обратной стороны скотчем или малярным скотчем;
• Смочите тыльную сторону заготовки.

Какая фанера нужна для резки электролобзиком

?

Практика показывает, что лучшим материалом для работы ручным электролобзиком является березовая фанера толщиной от 2 до 8 мм. Он доступен по цене, прост в обращении и очень долговечен.

Для создания мелких деталей или плотного ажурного узора целесообразнее использовать трехслойную фанеру толщиной до 3 мм. Он легко режется и достаточно прочен. Вероятность того, что вы испортите срезанный завиток при очередном захвате полотна, значительно ниже.

При выборе материала для поделок обратите внимание на то, чтобы фанера была ровной и без большого количества сучков. Осмотрите торец на наличие воздушных камер, их наличие свидетельствует о неравномерном нанесении клея. От такой низкосортной фанеры лучше отказаться, иначе не избежать большого количества сколов, которые испортят внешний вид изделия.

Давайте к делу. Как вырезать электролобзиком из фанеры и дерева?

Для получения точной и аккуратной линии реза следует соблюдать ряд основных правил:

1. Рука с электролобзиком должна совершать только вертикальные движения.
2. Движения вверх-вниз выполняются без резких рывков и с максимальной амплитудой, чтобы задействовать всю рабочую длину лезвия.
3. Вторая рука в процессе пиления плавно разворачивает и перемещает заготовку.
4. Нет необходимости нажимать на заготовку напильником и оказывать боковое давление на полотно.
5. Пиление происходит только при движении пилы сверху вниз, поэтому обратное движение должно осуществляться свободно без нажима.

Работая ручным лобзиком, его ведут не по линии скашивания рисунка, а по внутренней стороне контура, так как даже самое тонкое полотно оставляет пропил, ширину которого следует учитывать. Это особенно важно при выпиливании изделий с точной посадкой, таких как пазлы или интарсии.

Когда закончите, не забудьте ослабить один из зажимов, чтобы рамка лобзика не потеряла свою эластичность.

Какой электролобзик выбрать?

Несмотря на простоту своей конструкции, современные ручные электролобзики отличаются рядом особенностей, на которые следует обратить внимание при выборе. От моделей с каркасом из листового металла лучше отказаться, выбрав электролобзик из металлической трубки. Этот вариант обеспечивает лучшее натяжение лезвия и исключает перекос, благодаря чему напильник не будет уходить во время работы.

Пила крепится к раме затяжкой верхней и нижней барашковых гаек. При выборе электролобзика обратите внимание, чтобы он комплектовался барашками из качественной стали, имеющими широкие ушки. Это значительно повысит удобство использования инструмента в процессе работы.

Правила выпиливания электролобзиком: схемы и чертежи

Для начала вырезания электролобзиком заранее готовятся схемы и чертежи. При создании мебели, элементов интерьера (полки, двери) и отделочных работах может потребоваться навык выпиливания электролобзиком. это процесс требует внимательности, четкости движений и аккуратности.

Выпиливание электролобзиком может потребоваться для отделочных работ, но чаще всего в процессе изготовления своими руками мебели, полок и прочего.

Подготовительные работы

Предварительно мастер переносит чертеж на лист фанеры. Во время резки необходимо правильно держать инструмент, соблюдая технику безопасности.

Для вырезания деталей электролобзиком вам потребуется:

Обычно мастера с опытом сразу наносят рисунки на поверхность, но для начинающих понадобится специальная клейкая бумага, калька.

При сборке мебели и создании крупных деталей выполняются прямые распилы без художественной вырезки по дереву. В этом случае специалисты рекомендуют использовать электролобзик . При вырезании мелких деталей и фигурных элементов используется ручной инструмент.

Рекомендации экспертов

При выборе инструмента необходимо обратить внимание на то, чтобы он соответствовал выполняемой работе.

Чтобы своими руками вырезать качественную деталь, используйте качественное сырье. Электролобзик необходимо держать вертикально, не наклоняя и не расшатывая, совершая во время работы плавные движения вверх-вниз.

Фанера движется к инструменту. Мастер должен следить за тем, чтобы электролобзик не вибрировал. В противном случае древесина расколется. Неправильное использование инструмента может привести к его застреванию в древесине или поломке пильного диска.

В первом случае изделие будет повреждено, а во втором может пострадать мастер. Прежде чем вырезать внутренние контуры, необходимо сделать отверстия шилом или дрелью. Затем инструмент вставляется в отверстия и начинается распиловка. Специалисты рекомендуют следить за положением зубьев пилы и делать обороты, не останавливая рез. Лезвие должно быть острым, хорошо натянутым, правильно расположенным и прочно закрепленным во избежание травм.

Аккуратно нанесенный на поверхность фанеры рисунок – это полдела при создании качественного изделия.

Аккуратно нанесенный на поверхность фанеры рисунок – это полдела при создании качественного изделия. Для этого используются заранее подготовленные эскизы и калька. Стоимость кальки невелика, но процесс переноса изображения на фанеру потребует высокой концентрации и точности движений.

Перенос узоров на дерево с помощью кальки можно заменить проецированием изображения. Необходимый рисунок выводится на лист фанеры с помощью проектора. Рабочая поверхность должна быть надежно закреплена, чтобы рисунок не смещался. Недостатками метода являются необходимость приобретения проектора, стоимость которого на порядок выше кальки. Этот метод используется для передачи небольших изображений. Третий способ переноса рисунка на рабочую поверхность – самоклеящаяся бумага. Лист с изображением приклеивается к фанере. С помощью этой техники вы можете получить точные линии скашивания.

Вырезание простых фигур

Вырезать простые фигуры из фанеры довольно просто, нужно только четко придерживаться начерченных линий.

Для вырезания простых фигур из фанеры рекомендуется правильно перенести рисунок на поверхность, соблюдая правила работы ручным инструментом (учитывая линии, нанесенные на древесину).

Дуги и ровные линии скашивания нарезают, не поворачивая инструмент, а направляя зубья строго по линии скашивания. Сделать аккуратные тупые и острые углы можно, если знать несколько нюансов. Тупые углы вырезаются методом токарной обработки (мастер делает прямой рез и затем разворачивает лист фанеры).

Форма петли подходит для создания острых углов. Для этого необходимо срезать одну сторону угла, а затем по внешнему контуру вырезается петля, позволяющая сразу создать 2-ю сторону острого внешнего угла.
