продольно-распиловочный станок – патент РФ 2374068

Изобретение относится к деревообрабатывающей технике. Станок содержит основной вертикальный вал, установленный в плоскости, перпендикулярной направлению распила, с одной стороны от центральной оси обрабатываемой заготовки, с приводом, и установленный на валу, по меньшей мере, один дисковый пильный элемент. Вал выполнен с возможностью перемещения вдоль обрабатываемой заготовки. Станок снабжен дополнительным валом, установленным в плоскости, параллельной плоскости установки основного вала, с другой стороны от центральной оси обрабатываемой заготовки, с приводом и закрепленным на нем, по меньшей мере, одним дисковым пильным элементом, при этом разносторонним относительно продольной оси заготовки дисковым пильным элементам основного и дополнительного валов придана возможность попарного перемещения в одной из плоскостей распила. Изобретение повышает скорость распиливания бревен. 3 з.п. ф-лы, 2 ил.

Формула изобретения

1. Продольно-распиловочный станок, включающий основной вертикальный вал, установленный в плоскости, перпендикулярной направлению распила, с одной стороны от центральной оси обрабатываемой заготовки, с приводом, и установленный на валу, по меньшей мере, один дисковый пильный элемент, при этом вал выполнен с возможностью перемещения вдоль обрабатываемой заготовки, отличающийся тем, что станок снабжен дополнительным валом, установленным в плоскости, параллельной плоскости установки основного вала, с другой стороны от центральной оси обрабатываемой заготовки, с приводом и закрепленным на нем, по меньшей мере, одним дисковым пильным элементом, при этом разносторонним относительно продольной оси заготовки дисковым пильным элементам основного и дополнительного валов придана возможность попарного перемещения в одной из плоскостей распила.

2. Станок по п.1, отличающийся тем, что направление распила в основном совпадает с продольной осью заготовки.

3. Станок по п.1 или 2, отличающийся тем, что плоскости установки основного и дополнительного валов не совпадают.

4. Станок по п.1 или 2, отличающийся тем, что плоскости распила, образованные парами пильных элементов основного и дополнительного вала, перекрывают друг друга.

Описание изобретения к патенту

Изобретение относится к деревообрабатывающей технике и может быть использовано для переработки круглого леса в относительно небольших промышленных производствах.

Известен деревообрабатываюпщй станок “Универсал” [описание изобретения к патенту РФ № 2233218, МПК-7, B27B 7/04, B27B 5/00, B27C 5/00; дата публикации: 2004.07.27], содержащий установленную на направляющих каретку со смонтированными на ней обрабатывающими инструментами и механизм поворота и фиксации заготовок, а также поворотное устройство, обеспечивающее возможность разворота каретки перед ее движением в противоположном направлении, а обрабатывающие инструменты выполнены в виде, по меньшей мере, двух дисковых пил разного диаметра, установленных на одном валу с возможностью перемещения в осевом и вертикальном направлении.

Наиболее близким к предлагаемому является горизонтально-дисковый распиловочный станок [описание изобретения к патенту РФ № 2252863, МПК-7, B27B 7/00; дата публикации: 2005.01.10], содержащий каркас с установленными в нижней части его вертикальных стоек колесами для перемещения станка по направляющим дороги, расположенным вдоль неподвижно закрепленной обрабатываемой заготовки, две направляющие, размещенные перпендикулярно направлению движения станка, и установленную с возможностью перемещения по ним и обеспечения пиления в прямом и обратном направлениях каретку, а также платформу, подвешенную по углам каркаса на винтах, кинематически связанных между собой, для симметричного подъема и опускания, при этом направляющие каретки прикреплены к платформе, а каретка выполнена с приводным электродвигателем и шпинделем, на валу которого горизонтально установлены один или два пильных диска, а обрабатываемая заготовка закреплена по центру дороги посредством электромеханического захвата и боковых захватов с приводом симметричного сдвижения-раздвижения, фиксирующих заготовку в ее нижней части.

Недостатками известных станков являются низкая производительность труда, связанная с необходимостью двойного, прямого и обратного, прохода пилы вдоль бревна для совершения одного пила, и ограниченные функциональные возможности по номенклатуре получаемых пиломатериалов без перенастройки оборудования.

Целью изобретения является минимизация отходов при распиловке бревен на различные виды пиломатериалов и повышение производительности труда.

Поставленную цель достигают за счет того, что в продольно-распиловочный станок, включающий основной вертикальный вал, установленный в плоскости перпендикулярной направлению распила, с приводом и установленным на нем, по меньшей мере, одним пильным элементом, при этом вал выполнен с возможностью перемещения вдоль обрабатываемой заготовки, дополнительно введен, по меньшей мере, один дополнительный вал, установленный в плоскости, параллельной плоскости установки основного вала, с приводом и закрепленным на нем, по меньшей мере, одним пильным элементом, при этом разносторонним относительно продольной оси заготовки дисковым пильным элементам основного и дополнительного валов придана возможность попарного перемещения в одной из плоскостей распила.

Достижение технического результата, заключающегося в минимизации отходов при распиловке бревен на различные виды пиломатериалов и повышении производительности труда, возможно за счет расположения основного и дополнительного валов с режущим инструментом в разных плоскостях относительно направления распила, установки пар пильных элементов в плоскостях, расстояние между которыми обеспечивает оптимальный распил бревна, при этом плоскости распила, образованные парами пильных элементов основного и дополнительного вала перекрывают друг друга.

На фиг.1 схематично показан продольно-распиловочный станок с переднего торца заготовки.

На фиг.2 показан вид обрабатываемой заготовки по сечению А-А.

Продольно-распиловочный станок включает основной вертикальный вал 1, установленный с одной стороны обрабатываемой заготовки 2 в плоскости P₁, перпендикулярной направлению распила D, привод 3, дисковые пильные элементы 4, установленные на валу 1, а также дополнительный вал 5, установленный с другой стороны от обрабатываемой заготовки 2, с приводом 6 и закрепленными на валу 5 пильными элементами 7, при этом дополнительный вал 5 установлен в плоскости Р₂, перпендикулярной плоскости распила D и, соответственно, параллельной плоскости P₁ установки основного вала. Валы 1 и 5 выполнены с возможностью перемещения вдоль обрабатываемой заготовки 2. Разносторонним дисковым пильным элементам 4 и 7 соответственно основного 1 и дополнительного 5 валов придана возможность попарного перемещения в одной из плоскостей распила Р₃, при этом плоскости распила Р₃, образованные парами пильных элементов 4 и 7, перекрывают друг друга.

Продольно-распиловочный станок работает следующим образом. Основной и дополнительный вертикальные валы 1 и 5, соответственно с приводами 3 и 6, устанавливают с двух сторон обрабатываемой заготовки 2 в различных плоскостях P₁ и Р₂, перпендикулярных направлению распила D. На валах 1 и 5 крепят дисковые пильные элементы 4 и 7, лежащие попарно в одной из плоскостей распила Р₃. Расстояние между плоскостями Р₃ пильных элементов выбирают в соответствии с наиболее экономным использованием заготовки при получении пиломатериалов заданной номенклатуры. Для крепления валов с приводами и пильными элементами и перемещения их в процессе распила используют известные технические решения, например подвижные относительно заготовки каретки, перемещаемые в направлении распила D.

Использование предлагаемого станка позволяет минимизировать отходы при распиловке бревен на различные виды пиломатериалов и существенно повысить производительности труда за счет распила заготовки за один проход пильных элементов.

Круглопильный угловой продольно-распиловочный станок, Барс 3 цена 1 908 000 руб

Описание
Технические характеристики
Дополнительно
Доставка и оплата

Описание

Станок БАРС 3 – представитель нового поколения станков с микропроцессорным управлением для продольной распиловки древесины. Используется в лесопилении как рама первого ряда. Применение развитой системы оптимизации раскроя пиловочника в сочетании с автоматической системой съема пиломатериала позволило полностью автоматизировать процесс распиловки на угловом станке БАРС – 3.

Дополнительно

Основные преимущества:
– Получение обрезного пиломатериала за один пропил – заменяет одновременно ленточную пилу и многопильный станок, либо однодисковую пилу и многопильный станок
– Вариабельность пиления – ввод размеров с клавиатуры терминала снимает необходимость переналадки на другой размер – таким образом обеспечивается максимум гибкости по номенклатуре выходного пиломатериала. Благодаря только смещениям вертикального и горизонтального дисков, из закрепленного пиловочника можно пилить профили различных размеров с помощью тангенциальных и радиальных разрезов, без необходимости поворачивания пиловочника на 90 градусов;

– Превосходные геометрия и качество поверхности готового пиломатериала
– Высокий выход пиломатериала – до 70 %
– Максимальный выход пиломатериала радиального распила – до 80% от общего объёма
– Минимизация влияния субъективного фактора на процесс распиловки
– Минимизация трудозатрат
– Автоматическая подстройка параметров распиловки
– Стабильная производительность
– Малая удельная энергоемкость
– Небольшая площадь, занимаемая комплексом
– Гидравлическая система выравнивания и зажима пиловочника
– Точность распила ±0,5 мм

– Простота обслуживания и высокая надежность, несложный монтаж, высокая ремонтнопригодность в российских условиях, что делает станок максимально удобным для использования на предприятиях малого и среднего бизнеса.

Комплектация

Оборудование дополнительно комплектуется:
– программно-аппаратной системой “Оптима-Мониторинг”
– гидрозагрузчиком бревна
– дистанционным управлением движения портала
– комплектация двигателей 15; 18,5; 22 кВт.
– Пристаночным оборудованием

Связаться с продавцом

Диаметр распиливаемого бревна 100 – 700 мм Длина распиливаемого бревна 1 – 6,5 м Максимальная глубина пропила 200 мм Скорость резания от 60 до 90 м/с Скорость подачи в распил 0 – 90 м/мин Диаметр пильных дисков 400-600 мм Номинальная частота вращения пил 2950 мин-1 Мощность двигателей 2х15* кВт Общая установленная мощность 37,5 кВт Габаритные размеры станка (Д х Ш х В) 11,65х2,32х3,00 м Масса станка и ЗИП 3460 кг

Лицензии и сертификаты

Нет

Связаться с продавцом

Доставка и оплата

Отзывы
Вопросы-ответы

Отзывы

О компании “Барс” пока нет отзывов 🙁

Хотите оставить?

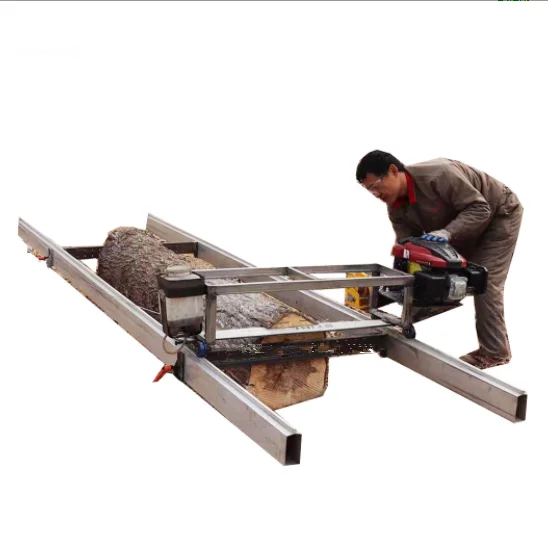

Рипсав

Как приобрести RIPSAW

1.

Отправьте вашу пилу по почте в RIPSAW

Отправьте вашу пилу в магазин, чтобы RIPSAW профессионально портировал, отполировал и настроил вашу цепную пилу. Ожидайте серьезного увеличения мощности.

Повышение производительности RIPSAW — подробности

RIP – Надежность. Инновации. Производительность.

Каждый RIPSAW изготавливается на заказ и дополняется нашими Капитальный ремонт двигателя RIPSAW . Предоставляет вам мощность улучшения и повышение надежности позволяет резать быстрее и дольше. Превратите 10 часов нарезки в 6!

Отправьте вашу пилу по почте

2. Приобретите новую модифицированную пилу

Для вашего удобства компания RIPSAW предлагает новые пилы, изготавливаемые на заказ. Заказы выполняются в порядке поступления.

Выбор по бренду

Штиль
Хускварна

1 / из 3

Поиск по категориям

Пилы с верхней ручкой
Пилы с задней рукояткой
Крупнокалиберные

Перейти к информации о продукте

Отзывы

Отзывы лесоводов RIPSAW

Больше отзывов

1 / из 3

Больше отзывов

Другие товары

Все бензопилы

Посмотреть все

RIPSAW 201T C-M “Убийца 200 Т”
РИПСАВ 261C-M
Распродано
РИПАВ 3120
Распродано
РИПСАВ 390 XP
Распродано
РИПАВ 395 XP
Рипсов 400C-M
РИПСАВ 461
Распродано

РИПСАВ 462
РИПСАВ 500i
РИПСАВ 550 XP
RIPSAW 562 XP
РИПСАВ 585

1 / из 12

Посмотреть все

Принадлежности для бензопил

Посмотреть все

RIPSAW 500i / 661 . 404 Комплект для переоборудования большого зуба
Распродано
ECHO CS 2511 T 1/4″ комплект для переоборудования
Распродано
Полная скиповая цепь (3/8 – .050) – STIHL RAPID™ Super FS – выберите свой размер
Цепь Full Comp (.325 – .050) – STIHL RAPID™ Super – Выберите свой размер

Цепь преобразования RIPSAW 2511t 1/4 дюйма, повторный заказ
RIPSAW .404 Big Tooth Conversion Chain Reorder
KLOTZ Super TechniPlate Refill Bundle – 16 унций x3
Распродано
Мерный стакан Ratio-Rite

1 / из 8

Посмотреть все

Все продукты

RIPSAW Cs 2511 т
Mail Your Saw – Капитальный ремонт двигателя RIPSAW
РИПСАВ 500i
RIPSAW 201T C-M “Убийца 200 Т”
ECHO CS 2511 T 1/4″ комплект для переоборудования
Распродано
Полная скиповая цепь (3/8 – . 050) – STIHL RAPID™ Super FS – выберите свой размер
Рипсов 400C-M
KLOTZ Super TechniPlate – 16 унций x3 с мерным стаканом
Распродано
RIPSAW Долговечная наклейка без пузырьков
РИПСАВ 261C-M
Распродано
РИПСИЛ 661
Распродано
ZIGZAG® PLUS – Механический прусик с высокоэффективным вертлюгом для ухода за деревьями
Распродано

Посмотреть все

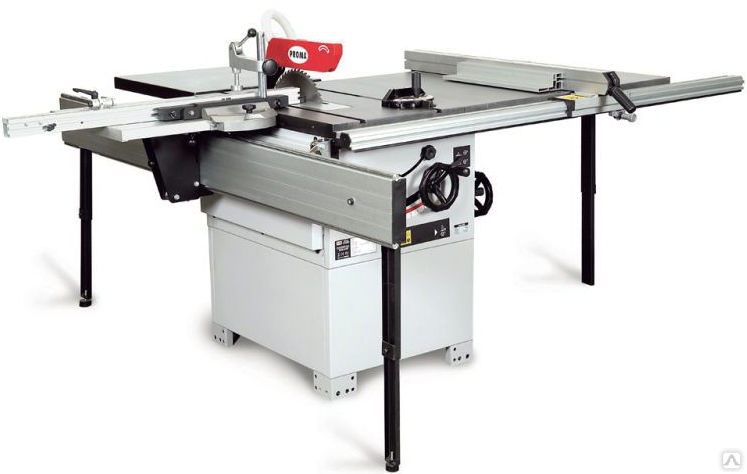

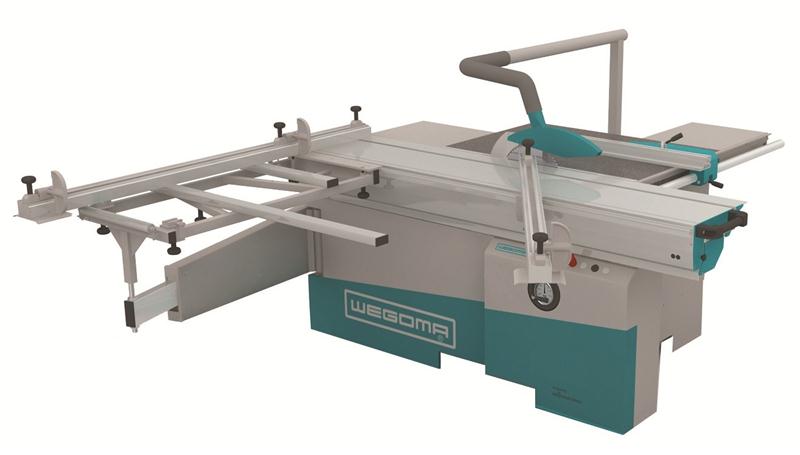

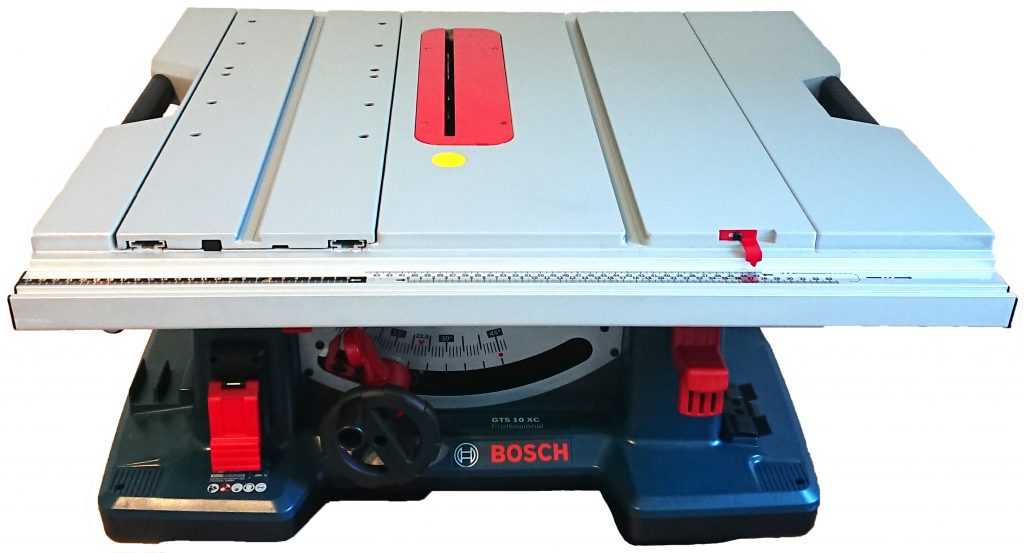

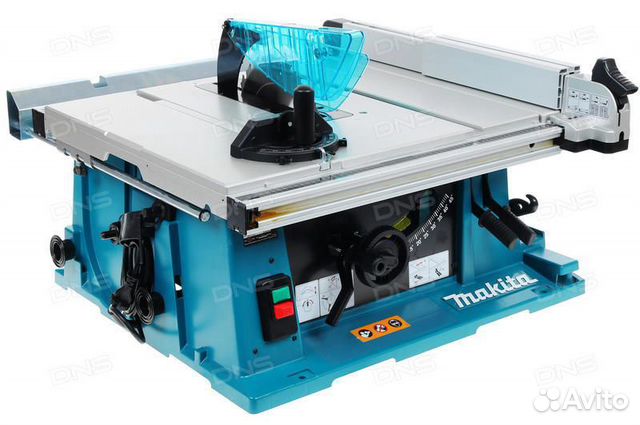

Повышение точности: оптимизируйте прямолинейную продольную пилу

Торцовочная пила – это пила по дереву, специально разработанная для продольного распила или распила, выполняемого параллельно направлению волокон древесины, в отличие от поперечного распила, распила, выполняемого перпендикулярно или поперек волокон древесины.

Преимущества прямой продольной пилы

Многие компании используют прямые продольные пилы для распиловки материала произвольной ширины. Прямые линии очень универсальны, поскольку они позволяют оператору вырезать практически любую комбинацию из списка вырезов.

Преимущество их также в том, что они обеспечивают превосходное качество разрыва клеевого шва. Разрез по линии склейки означает, что разрез является идеально прямым и без следов пилы, что позволяет детали идти прямо на сборочный стол для склейки без дальнейшей обработки. Это возможно благодаря канавке в цепи, через которую проходит пильный диск, когда материал транспортируется через пилу. Эта канавка обеспечивает опору для обеих сторон лезвия, что делает качество разрыва превосходящим любой другой метод разрыва.

TigerStop производит прямолинейный параллельный упор под названием TigerFence SLR, показанный выше.

Прямолинейный раскрой также дает возможность разрезать материал произвольной ширины для использования в склеенных панелях. При этом оператор может разрывать листы фиксированной ширины, а укладки панелей можно разрывать произвольной ширины для вклеивания в панели. Это гарантирует максимально возможный выход на каждой доске произвольной ширины.

Прямолинейные продольные пилы позволяют оператору распиливать обзол и дефекты материала. Например, если в списке распилов есть сучок наименьшей ширины, он может разрезать сучок и обеспечить наименьшее количество отходов на торцовочной пиле.

Недостатки прямолинейной продольной пилы

Одной из проблем прямолинейных продольных пил является производство . Если вы хотите сделать из доски три полосы, оператору потребуется четыре раза пропустить доску через пилу. В результате, если вам нужно разорвать более 5000 футов досок за 8 часов, вам может понадобиться несколько прямых линий. Это не все плохо. Наличие нескольких пил обеспечивает отказоустойчивость в случае отказа одной из них. Это также обеспечивает гибкость в возможности копировать несколько видов одновременно.

Таким образом, несмотря на то, что прямолинейные разрывы обеспечивают превосходную гибкость и качество клеевого соединения, проблема все еще остается в том, что они полагаются на оператора, который принимает все решения, а также отслеживает, сколько линейного метража было разорвано и где разорван материал. идет после разрыва.

Оптимизаторы Rip Optimizer

За последние 15 лет оптимизация Rip прошла долгий путь. Сегодня на рынке доступно несколько хороших систем. В большинстве из них используются многопильные станки с подвижным лезвием. Существуют гораздо более крупные системы, способные разрывать самые большие объемы материала, и их стоимость колеблется от сотен тысяч до полумиллиона долларов.

Пильная система для распиловки с упором, показанным выше.

Если эти номера не соответствуют вашему ценовому диапазону, не беспокойтесь. Существуют оптимизирующие системы, доступные для существующей прямолинейной продольной пилы по значительно более низким ценам. Эти системы позволяют оператору определять ширину платы, обычно с помощью системы лазерной матрицы, и оптимизировать всю плату как для разрезов фиксированной ширины, так и для произвольной ширины для склеивания.

При использовании упора с автоматическим сервоприводом на прямолинейной продольной пиле оператор может прислонить доску к упору и подать ее в продольный распил. Это значительно повышает точность и позволяет оператору сосредоточиться на агрессивной обрезке обзола и дефектов.

Оптимизация таким образом позволяет оператору сосредоточиться на подаче питания в систему и гарантирует получение максимального математического выхода. Не беспокойтесь о чрезмерном или недостаточном копировании, так как система точно копирует требуемый линейный метраж и останавливается.

Струйная печать доступна в большинстве систем и позволяет печатать на каждой разорванной полосе ширину следующего процесса (например, формовочного станка). Это устраняет логистические проблемы, связанные с определением того, куда должен идти разорванный материал.
