ГОСТ 24045-2010 Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия / 24045 2010

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

межгосударственный стандарт

ГОСТ 24045- 2010

ПРОФИЛИ СТАЛЬНЫЕ ЛИСТОВЫЕ ГНУТЫЕ
С ТРАПЕЦИЕВИДНЫМИ ГОФРАМИ
ДЛЯ СТРОИТЕЛЬСТВА

Технические условия

Москва Стандартинформ 2011

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-2009 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Закрытым акционерным обществом «Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИПСК им. Н.П. Мельникова»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (дополнение к приложению Д протокола № 37 от 7 октября 2010 г.)

За принятие проголосовали:

Краткое наименование страны по MK (ИСО 3166) 004-97	Код страны по MK (ИСО 3166) 004-97	Сокращенное наименование органа государственного управления строительством
Республика Армения	AM	Министерство градостроительства
Республика Казахстан	KZ	Агентство по делам строительства и жилищно-коммунального хозяйства
Кыргызская Республика	KG	Госстрой
Республика Молдова	MD	Министерство строительства и регионального развития
Российская Федерация	RU	Департамент регулирования градостроительной деятельности Министерства регионального развития
Республика Таджикистан	T

files.stroyinf.ru

Профнастил ГОСТ и его отличия от профнастила ТУ

Производители профнастила нередко указывают в характеристиках своей продукции ГОСТ 24045-94. Это означает, что профлист, который они предлагают, сделан в соответствии с данным нормативным документом. Наряду с этим на рынке встречаются марки профнастила с обозначением ТУ.

Названия у них те же самые, только добавляется данная аббревиатура (например, НС 44 ТУ). Увидев такое покупатель неизменно задает вопрос, а есть ли разница между данными марками? Давайте разберемся.

Что гарантирует ГОСТ на производство профнастила?

Ссылка производителя профнастила на ГОСТ 24045-94 – не просто красивая приманка. Это означает, что он обязуется при изготовлении материала соблюдать и выдерживать целый ряд параметров, которые в документе прописаны четко и однозначно. В соответствии с ГОСТ 24045-94:

1. Профлист без лакокрасочного покрытия будет изготовлен из холоднокатного оцинкованного стального листа с непрерывных линий по ГОСТ 14918 из регламентированных марок стали.
2. По профнастилу сортамент ГОСТа привычен и удобен. Выделяется три основных группы марок профнастила Н – несущий, НС – несущий и стеновой и С — стеновой
3. В качестве исходной заготовки можно использовать стальной лист шириной 1000, 1100, 1250 и 1400, однако для каждой марки профнастила указано не более двух вариантов исходной ширины.
4. Точный регламент формы и размеров гофр профнастила, выверенный до мельчайших деталей. Для каждой марки дан подробный чертеж профиля, по которому ее следует изготавливать. Например, так должен выглядеть профнастил НС35 по ГОСТ 24045-94:

Еще более детально сделан чертеж несущего профнастила Н 114. Он разработан для разной ширины материала.

Что дает такая точная регламентация размеров? Прежде всего стандартные показатели нагрузки для каждой марки, а также других технических характеристик. С профлистом ГОСТ 24045-94 проектировщику или строителю достаточно иметь одну таблицу по нагрузкам для каждой марки, что значительно упрощает расчеты и выбор правильной марки под конкретную задачу. А стандартные показатели рабочей ширины (не более 2 для каждой марки) позволяют быстро сделать расчет по количеству материала.

Обратите внимание! ГОСТ 24045-94 не регламентирует требования к полимерному покрытию. В нем фигурирует лишь ссылка на ГОСТ по лакокрасочному покрытию листа.

Что такое ТУ?

ТУ расшифровывается как Технические условия. Это документ, регламентирующий требования к изделиям, а также методику, которая позволяет достичь данных требований. ТУ для профнастила представляют собой сразу несколько документов (например, ТУ 1122-101-77971850-2008, ТУ-11 2000-004-1394544-06). В отличие от ГОСТ ТУ регламентирует лишь выбор стального листа и способ его обработки. В них не установлены точные размерные показатели профиля. Кроме этого все ТУ на профнастил в качестве исходной ширины указывают только лист 1250 мм.

Отличия профнастила ТУ и ГОСТ 24045-94

Почему производители выпускают профнастил по ТУ? Отступление от размеров профлиста ГОСТ 24045-94 дает возможность сделать материал с той же высотой гофра более дешевым.

Приведем простой пример:

Профнастил НС44 по ГОСТ 24045-94 производится из листа шириной 1400 мм. Тот же самый профнастил НС44 по ТУ из листа 1250 мм. При этом рабочая ширина у них совершенно одинаковая – 1000 мм. Понятно, что профнастил по ТУ будет стоить дешевле. Но за счет чего появляется такая экономия? Разумеется, за счет изменения геометрических размеров гофра: увеличения ширины верхнего и нижнего плеча и как следствие сокращения количества гофр на единицу ширины.

Это далеко не безобидные изменения, как может показаться на первый взгляд, поскольку жесткость материал изменяется в меньшую сторону и теперь таблицы масс и нагрузок, разработанные для профлиста в размерах ГОСТ 24045-94 будут неактуальны. У производителя необходимо запрашивать другие таблицы, рассчитанные для данной конкретной геометрии (в интернете такие таблицы просто не найти). Расчет нагрузок чрезвычайно важен, поскольку данная марка профнастила относится к разряду кровельных.

Впрочем, проблему уменьшения показателей нагрузки в профнастиле ТУ легко решить с помощью усиления обрешетки кровли, вопрос только в том, что будет дешевле: профнастил ГОСТ со стандартной обрешеткой или ТУ с усиленной.

Немного о ГОСТ 24045-2010

ГОСТ 24045-2010 – более современная редакция ГОСТ 24045-94, которая используется с 2011 года. Однако большинство производителей не спешат переключаться на нее, поскольку, в ГОСТ 24045-2010 на профнастил сортамент и размерные показатели в отличие от старого предшественника не регламентируются. В нем указаны лишь диапазоны углов трапеции для каждой из трех групп профлиста.

Информацию о стандартных размерах ГОСТ 24045-94 можно узнать в следующем видео:

Такая редакция открывает возможности для создания каждым производителем собственного сортамента, причем не обязательно менее прочного и более дешевого. Напротив, можно производить материал под конкретный строительный проект с нужными показателями и оптимальной ценой и при этом указывать соответствие ГОСТу. Однако в этом случае под каждую марку производитель обязан предоставлять полную информацию о технических характеристиках, в том числе по показателям нагрузки. В свою очередь покупатель должен обратить внимание, по какому ГОСТу сделан данный материал и если это профлист ГОСТ 24045-2010, затребовать у продавца или производителя данные технические характеристики.

Итак, что выбрать профнастил ГОСТ или ТУ? Здесь вопрос решается индивидуально. Вариант ГОСТ однозначно более простой и удобный, не случайно покупатели предпочитают кровельный профнастил или профнастил на крышу по ГОСТу. То же касается и других марок: профнастил С 8, С 10, С 21, Н75 ГОСТ однозначно более востребованы. Большинство отечественных производителей также предпочитают ориентироваться на сортамент ГОСТ 24045-94. Однако в условиях свободного рынка никто не мешает вам купить профлист изготовленный по ТУ, если при этом не пострадает безопасность конструкции.

astprof.ru

Виды профнастила для кровли: марки по ГОСТу

Cовременные стройматериалы, как правило, имеют целевое назначение, что позволяет максимально оценить все их преимущества. В этом ряду свое достойное место занимает профлист, который к тому же один из редких универсальных материалов.

Профилированные листы не только довольно востребованы в качестве кровельного покрытия, профнастилом с тем же успехом облицовывают фасады зданий, изготавливают стеновые и кровельные сэндвич-панели, их используют в строительстве ограждений и т. д. Но навряд ли это было бы возможно, если не различные виды профнастила: для кровли, облицовки, ограждений и другого, которые отличаются своими характеристиками. Отметим наиболее важные из них:

• толщину листа, которая непосредственно связана с весом 1 кв. м. материала;
• параметры профиля – высоту и вид;
• тип защитного покрытия, его цвет и качественные характеристики.

И все-таки главным показателем, лежащим в основе классификации профилированного листа, является его жесткость, зависящая от размеров гофры листа. Как правило, высота гофры для кровельного материала глубже, чем у стенового.

Чтобы безошибочно ориентироваться в этом разнообразии, профилированные листы маркируют. Но как узнать, к примеру, какой марки профнастил лучше использовать для забора, крыши?

Расшифровка маркировки профнастила ГОСТ ↑

Обозначение профнастила по госту представляет собой буквенно-цифровой код, каждый элемент которого несет смысловую нагрузку начиная от параметров листа и кончая клеймом производителя.

Сразу отметим, что первые буквы в коде, как правило, соответствуют области применения материала:

• H (от слова несущий) – это маркировка профлиста кровельного, а также используемого в несъемных опалубках и межэтажных перекрытиях.

Что же определяет их высокую несущую способность и повышает устойчивость к воздействию всевозможных нагрузок.

• Все начинается с основы, для которой используют холоднопрокатную высоколегируемую сталь. На нее нанесен защитный слой – полимерный, лакокрасочный или ферро-цинковый сплав.
• трапециевидная форма волны, которая обеспечивает его стойкость к воздействию статических и динамических нагрузок;
• металлопрофиль с повышенной несущей нагрузкой характеризует наличие дополнительных ребер жесткости, имеющих вид канавок. К примеру, у марки Н57 – одна по гребню волны, марки 114 их три – две по гребню и еще – проходящую через нижнюю точку профиля. Самые распространенные маркировки профнастила для крыши – Н45, 75 и 114.

• C (соответственно, стеновой) – размеры гофры этих листов, имеющей трапециевидную форму, идеально подходят для вертикальной установки и не превышают средних показателей. В отличие от предыдущего варианта профиля, использование этих марок профнастила для крыши имеет определенные ограничения, поскольку не исключена деформация покрытия. Это особенно касается регионов с обильным выпадением осадков ли где снег начинает таять довольно поздно. Наибольшее распространение получил профнастил марки с 8, С20 и С35.

Внимание!

При использовании профилированного материала типа «С» для кровельных работ, крыша обязательна должна иметь большой уклон, и покрытие должно собираться либо на очень плотную, или сплошную обрешетку.

• HC (иногда МП) – универсальные профилированные листы, используемые для настила и ограждений, хотя для отделки и фасада тем не менее рекомендуется использовать профнастил «С». Самые востребованные размеры – листы с шириной в 1000 мм.

Какую еще информацию содержит маркировка профнастила – размеры, вид используемого при изготовлении проката, тип покрытия, соответствие ГОСТу.

Таким образом,

• на первом месте в маркировке стоит обозначение назначения листов;
• на втором – высота профиля (мм), изменяется в диапазоне от 8 мм до 114;
• третьем – толщина листа (мм), как правило, она варьируется в пределах половины-одного миллиметра.

На заметку

При наличии особого оборудования возможно изготавливать также профнастил марки свыше 1 мм толщины.

• четвертом – полезная ширина листа (мм). Иногда встречаются маркировки с указанием двух величин (через бекслеш) для ширины. В этом случае вторая указывает на общую ширину, а разница между ними, соответственно, на глубину нахлеста;
• пятом – длина (мм).

Совет

Обращаем ваше внимание на условность длины. В отличие от ширины, практически стандартной величины, длина может быть любой. Стандартная длина изделий, выпускаемых согласно ГОСТ – 0–6 м. Такой материал можно найти только в магазине. Но не будем забывать, что профнастил это прокатный материал, и если необходимы листы с индивидуальными размерами, их всегда можно заказать за весьма умеренную плату на маленьких предприятиях.

Все эти параметры в конечном итоге определяют прочностные характеристики металлопрофиля.

• При использовании алюминоцинкового проката при маркировке металлопрофиля используют аббревиатуру АЦ, электролитического цинкового – ЭОЦП.
• маркировка может содержать также информацию о защитно-декоративном покрытии. К примеру, аббревиатура МЛ-1203 означает, что в качестве антикоррозийной защиты была использована эмаль соответствующей марки.
• иногда в обозначении отображены определенные конструктивные особенности листов. К примеру, буква К, следующая после С20, означает, что по краю профиля имеется капиллярная канавка.
• маркировку профнастила, выполненного по госстандарту, завершает отметка ГОСТ 24045-94. Профили, изготовленные по специальному заказу согласно ТУ, такой отметки не имеют.

Виды профнастила для кровли: маркировка ↑

Рассмотрим самые востребованные марки кровельного профнастила. Все указанные ниже марки стеновых профилей можно использовать также и при строительстве кровли.

• С 8. Имеет особую конфигурация профиля: гофры высотой 8 мм повторяются с шагом 80 мм. Таким образом ширина полок профиля в десять раз больше его высоты. Оптимальным шагом обрешетки при устройстве кровли считается 60 см. Изделия преимущественно имеют полимерное покрытие разных цветов, хотя их можно+ покрыть и эмалевыми красками. Аналогичный европейский материал имеет другую маркировку – Т 8 или Т 6.

• С 10 обладает хорошей несущей способностью. Рекомендуется укладывать обрешетку с шагом 80 см. Марки аналогов – RAN 10 или Т10.

• С18. В основе разработки лежит финский профлист RAN-19 . Широкие полки профиля дополнены ребром жесткости, поэтому плоские полки на подобной кровле, в отличие от фальцевой, громко не хлопают при сильном ветре. Своей популярностью такая кровля не в малой степени обязана своей эстетичности.

Крайние гофры листов – узкие, а по краям расположены специальные водоотводящие канавки, что позволяет обеспечить герметичность кровли.

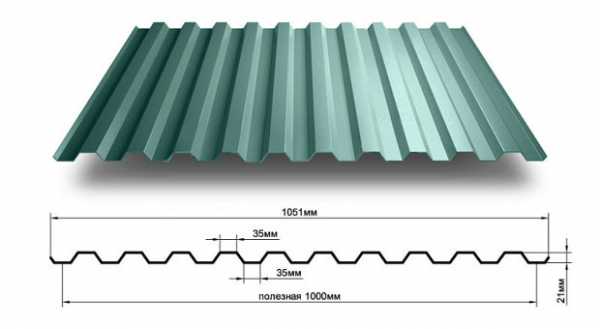

• С 21. Хотя гофры здесь не такие высокие, тем не менее профиль достаточно хорошо противостоит механическим нагрузкам, поскольку они расположены с небольшим шагом и симметрично. Именно этим в основном и объясняют популярность этих профилей. Еще одним их преимуществом считают хорошую стыкуемость крайних гофр. Европейские аналоги (RAN-20SR) производятся в Финляндии.

• Н 57. Это один из самых популярных металлопрофилей, которые наилучшим образом сочетают:

• ширину покрытия;
• несущую способность;
• цену.

Материал можно с одинаковым успехом использовать как в качестве кровельного, так и стенового профилированного листа. Он усилен еще одним ребром жесткости, толщина – 0,4 до 1,0 мм. Хорошо воспринимает нагрузки, будучи уложенным в горизонтальной плоскости на больших площадях.

• Н60 также имеет двойное применение, в частности, его используют как основу под мягкую кровлю. Профлист штампуют из стального проката шириной 1250 мм. Для защиты металлопрофиля на оцинковку наносится красочный слой. Имеет хорошие механические показатели и доступную стоимость.

• НС35. Устойчивость к механическим нагрузкам профнастила помимо оцинкованого основания (толщина до 0,8 мм) определяется также прокатанными на полках ребрами жесткости. Листы можно укладывать на достаточно разреженную обрешетку с шагом от 1,2 м до 1,5 м. На металлопрофиль толщиной полмиллиметра с обеих сторон нанесен полимерный красочный слой.

• Н114. Это особо прочный кровельный профилированный материал, для которого характерны максимальная высота профиля и ребра жесткости на гофре. Они расположены с шагом 80 мм по ее верхней части. Ширина канавки порядка 126 мм, а самого листа 0,7–1,1 мм. Стандартная длина листов – 2–12 м, хотя в соответствии с ТУ его размеры могут отличаться от стандартных. Материал защищен с обеих сторон: с лицевой – полимерным покрытием, с изнаночной – лакокрасочным.

© 2019 stylekrov.ru

stylekrov.ru

Госты 24045-94 и 24045-2010 на профнастил: статус и различия

Ссылка производителей профнастила на ГОСТ означает, что их продукция сделана в соответствии с требованиями, установленными в государственном стандарте. В статье мы расскажем вам о двух действующих стандартах на профлист: ГОСТ 24045-94 и 24045-2010, — их статусе и основных различиях. Данная информация должна быть интересна покупателю, поскольку соответствие ГОСТу выступает, как преимущество производителя. Однако, что именно гарантирует ГОСТ, известно далеко не всем.

Какие ГОСТы существуют?

ГОСТ 24045-94 на профнастил: статус на 2015 год – заменен, — имеет заголовок «Профили стальные листовые гнутые с трапециевидными гофрами для строительства». Он был разработан в 1994 году и, несмотря на зрелый возраст, остается актуальным до сегодняшнего дня. Однако ситуация в строительной отрасли с тех пор несколько изменилась, что заставило переработать этот документ с учетом современных условий. Так появилась современная редакция ГОСТ 24045-2010 на профнастил: статус на 2015 год – действующий с 01.01.2012.

Обратите внимание! Несмотря на новую редакцию, многие производители продолжают изготавливать профлист по ГОСТу 24045-94 и ссылаться на него. Это ни в коем случае не означает, что они выпускают менее качественный материал. О причинах подобных ссылок будет сказано ниже.

Чтобы было легче разобраться, в чем разница между ГОСТами на профнастил оцинкованный, мы сравним основные положения двух документов.

Область применения

Согласно ГОСТу 24045-94 профнастил, изготовленный по данному стандарту, может применяться в строительстве и других промышленных отраслях. В ГОСТ 24045-2010 указано применение исключительно в строительстве.

Классификация профнастила по назначению

Профилированный лист в ГОСТ 24045-94 подразделяется на следующие привычные типы:

• Н – для настила покрытий
• НС – для настила и стеновых ограждений
• С – для стеновых ограждений

Эти буквенные обозначения встречаются в любой маркировке профнастила, однако наименования в данной классификации не соответствуют нынешней ситуации в строительстве, когда марки профнастила классифицируют как кровельные, несущие и для ограждений. По этой причине в новом ГОСТ типы несколько изменили название:

• Для настила покрытий;
• Для настила перекрытий;
• Для стеновых ограждений.

Категория «кровельный» не введена по причине больших различий в технических показателях между профлистом для плоской кровли и кровли, наклоненной под различными углами.

Материал

Профилированный настил по ГОСТ 24045-94 может быть изготовлен из четырех видов тонколистового проката (в том числе, с цинковым, алюмоцинковым, алюмокремниевым и электролитическим цинковым покрытием). Новая редакция оптимизирована: указан один вариант — тонколистовой оцинкованный прокат по ГОСТ 14918, поскольку в самом ГОСТ 14918 содержится информация о возможных способах покрытия листа.

В обоих ГОСТах требования к защитно-декоративному покрытию определяется ссылкой на ГОСТ 30246-94 «Прокат тонколистовой рулонный с защитно-декоративным лакокрасочным покрытием для строительных конструкций», который разработан для применения лакокрасочного покрытия. Между тем в производстве профнастила намного больше востребован прокат с полимерным покрытием. Стандарт для такого проката — ГОСТ Р 52146-2003 «Прокат тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий». Ссылка на него дана только в примечании современной редакции стандарта по профнастилу.

Технические параметры профнастила: размеры по ГОСТу

Самые серьезные различия между старым и новым ГОСТом касаются данного раздела. Для любого производителя профнастила сортамент в ГОСТе 24045-94 служил прекрасной базой для разработки собственного ассортимента. Каждая марка профнастила здесь имеет точно выверенные размеры как высоты гофра, так и других параметров трапеции, приводится подробный чертеж среза, как, например, на данном рисунке:

Такая точность многое дает производителю, проектировщику и строителю. В первую очередь – стабильность технических характеристик каждой марки: массы  м² етра, момента инерции, момента сопротивления. Соответственно показатели нагрузки при различном уклоне кровли и для перекрытий также являются стабильными. В результате производителю не требуется каждый раз заказывать расчет данных характеристик, а проектировщику пытаться где-то  их найти.

В ГОСТ 24045-2010 на профнастил сортамент не прописан вообще. Указаны лишь общие требования к размерам. Приводим выдержку из документа:

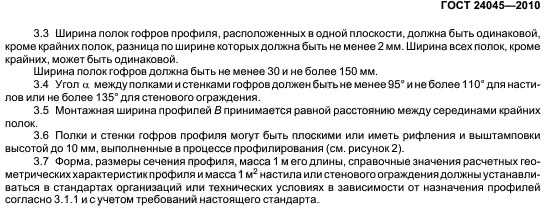

Таким образом, производитель вправе ставить знак ГОСТ на свой профнастил, если просто соблюдает указанные диапазоны. При этом ему придется самостоятельно рассчитывать все технические характеристики, потому что любое изменение геометрических размеров влечет изменение всех показателей материала, связанных с нагрузками.

Именно по этой причине производители продолжают указывать ссылку на привычный ГОСТ 24045-94, а покупатели ищут именно его, чтобы проще делать расчеты.

С другой стороны у производителя появляется возможность создавать свои марки профнастила ГОСТ с улучшенными показателями жесткости или более выгодные по цене (при уменьшении количества гофр площадь листа увеличивается), с более изящными трапециями. Кроме этого, обозначение ГОСТ можно ставить на профлист, изготовленный из рулонной стали любой ширины. В следующем видео представлено производство нестандартного качественного профнастила, который сегодня имеет право получить сертификат ГОСТ:

Внимание! Если вы покупаете профилированный лист ГОСТ 24045-2010 для перекрытий или кровли, обязательно запросите все данные по техническим характеристикам.

Что гарантирует ГОСТ на профнастил?

Многие покупатели интересуются, а стоит ли профнастил ГОСТ тех денег, которые за него просят? Решать, разумеется, клиенту, но здесь стоить учесть, что:

• производство профлиста по ГОСТу может быть выполнено только на качественном оборудовании из хорошего сырья, квалифицированным персоналом.
•  в стандарте прописаны такие тонкости, как толщина материала (не менее 0,5 мм для настилов и 0,4 для ограждений), соответствие ГОСТам исходного материала, толщины цинкового покрытия, толщины и характеристик защитного лакокрасочного покрытия,
• в стандарте прописаны показатели волнистости, серповидности, радиуса кривизны профилей и другие параметры.
• маркировка, упаковка, приемка, комплектность, методы контроля выполненные по ГОСТу позволяют гарантировать правильные условия доставки материала.
