alexxlab | 24.01.2023 | 0 | Разное

Содержание

Площадь квадратной трубы калькулятор.

Сторона “A” в миллиметрах.

Сторона “B” в миллиметрах.

Длина трубы в метрах.

(разделитель дробной части от целой – точка)

Количество штук.

Расход краски грамм на м2.

Количество наносимых слоев краски.

Результаты:

(радиусом изгиба трубы пренебречь)

Площадь поверхности квадратной-профильной трубы в м2.

Количество краски для покраски трубы в гр.

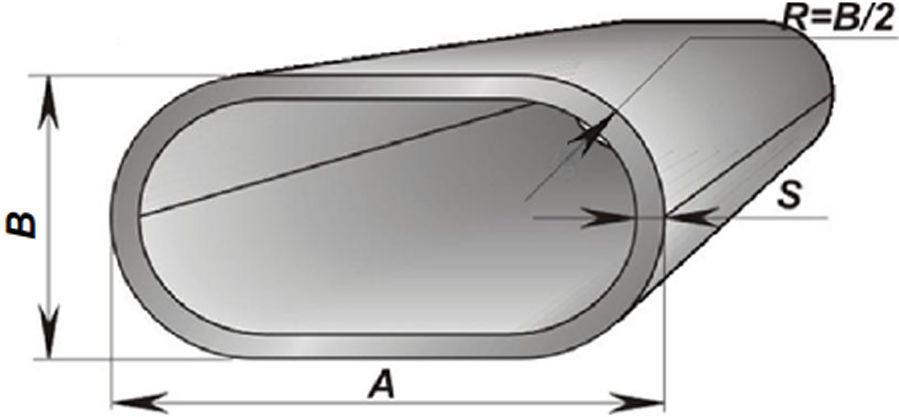

Площадь профильной трубы.

Площадь Трубы 10×10

Площадь поперечного сечения = 100 мм²

Площадь поверхности одного метра =

0.04 м²

Площадь Трубы 10×15 (15×10)

Площадь поперечного сечения = 150 мм²

Площадь поверхности одного метра =

0.05 м²

Площадь Трубы 10×20 (20×10)

Площадь поперечного сечения = 200 мм²

Площадь поверхности одного метра =

0. 06 м²

Площадь Трубы 10×25 (25×10)

Площадь поперечного сечения = 250 мм²

Площадь поверхности одного метра =

0.07 м²

Площадь Трубы 15×15

Площадь поперечного сечения = 225 мм²

Площадь поверхности одного метра =

0.06 м²

Площадь Трубы 20×20

Площадь поперечного сечения = 400 мм²

Площадь поверхности одного метра =

0.08 м²

Площадь Трубы 20×30 (30×20)

Площадь поперечного сечения = 600 мм²

Площадь поверхности одного метра =

0.1 м²

Площадь Трубы 20×40 (40×20)

Площадь поперечного сечения = 800 мм²

Площадь поверхности одного метра =

0.12 м²

Площадь Трубы 25×25

Площадь поперечного сечения = 625 мм²

Площадь поверхности одного метра =

0. 1 м²

Площадь Трубы 25×40 (40×25)

Площадь поперечного сечения = 1000 мм²

Площадь поверхности одного метра =

0.13 м²

Труба профильная площадь окраски.

Площадь Трубы 28×25 (25×28)

Площадь поперечного сечения = 700 мм²

Площадь поверхности одного метра =

0.106 м²

Площадь Трубы 30×15 (15×30)

Площадь поперечного сечения = 450 мм²

Площадь поверхности одного метра =

0.09 м²

Площадь Трубы 30×20 (20×30)

Площадь поперечного сечения = 600 мм²

Площадь поверхности одного метра =

0.1 м²

Площадь Трубы 30×30

Площадь поперечного сечения = 900 мм²

Площадь поверхности одного метра =

0.12 м²

Площадь Трубы 40×40

Площадь поперечного сечения = 1600 мм²

Площадь поверхности одного метра =

0. 16 м²

Площадь Трубы 50×20 (20×50)

Площадь поперечного сечения = 1000 мм²

Площадь поверхности одного метра =

0.14 м²

Площадь Трубы 50×25 (25×50)

Площадь поперечного сечения = 1250 мм²

Площадь поверхности одного метра =

0.15 м²

Площадь Трубы 50×30 (30×50)

Площадь поперечного сечения = 1500 мм²

Площадь поверхности одного метра =

0.16 м²

Площадь Трубы 50×40 (40×50)

Площадь поперечного сечения = 2000 мм²

Площадь поверхности одного метра =

0.18 м²

Площадь Трубы 50×50

Площадь поперечного сечения = 2500 мм²

Площадь поверхности одного метра =

0.2 м²

Площадь покраски профильной трубы.

Площадь Трубы 60×30 (30×60)

Площадь поперечного сечения = 1800 мм²

Площадь поверхности одного метра =

0.18 м²

Площадь Трубы 60×40 (40×60)

Площадь поперечного сечения = 2400 мм²

Площадь поверхности одного метра =

0.2 м²

Площадь Трубы 60×60

Площадь поперечного сечения = 3600 мм²

Площадь поверхности одного метра =

0.24 м²

Площадь Трубы 70×70

Площадь поперечного сечения = 4900 мм²

Площадь поверхности одного метра =

0.28 м²

Площадь Трубы 80×40 (40×80)

Площадь поперечного сечения = 3200 мм²

Площадь поверхности одного метра =

0.24 м²

Площадь Трубы 80×60 (60×80)

Площадь поперечного сечения = 4800 мм²

Площадь поверхности одного метра =

0. 28 м²

Площадь Трубы 80×80

Площадь поперечного сечения = 6400 мм²

Площадь поверхности одного метра =

0.32 м²

Площадь Трубы 100×50 (50×100)

Площадь поперечного сечения = 5000 мм²

Площадь поверхности одного метра =

0.3 м²

Площадь Трубы 100×60 (60×100)

Площадь поперечного сечения = 6000 мм²

Площадь поверхности одного метра =

0.32 м²

Площадь Трубы 100×80 (80×100)

Площадь поперечного сечения = 8000 мм²

Площадь поверхности одного метра =

0.36 м²

Площадь профильной трубы под окраску.

Площадь Трубы 100×100

Площадь поперечного сечения = 10000 мм²

Площадь поверхности одного метра =

0. 4 м²

Площадь Трубы 120×60 (60×120)

Площадь поперечного сечения = 7200 мм²

Площадь поверхности одного метра =

0.36 м²

Площадь Трубы 120×80 (80×120)

Площадь поперечного сечения = 9600 мм²

Площадь поверхности одного метра =

0.4 м²

Площадь Трубы 120×120

Площадь поперечного сечения = 14400 мм²

Площадь поверхности одного метра =

0.48 м²

Площадь Трубы 140×60 (60×140)

Площадь поперечного сечения = 8400 мм²

Площадь поверхности одного метра =

0.4 м²

Площадь Трубы 140×100 (100×140)

Площадь поперечного сечения = 14000 мм²

Площадь поверхности одного метра =

0.48 м²

Площадь Трубы 140×140

Площадь поперечного сечения = 19600 мм²

Площадь поверхности одного метра =

0. 56 м²

Площадь Трубы 150×100 (100×150)

Площадь поперечного сечения = 15000 мм²

Площадь поверхности одного метра =

0.5 м²

Площадь Трубы 150×150

Площадь поперечного сечения = 22500 мм²

Площадь поверхности одного метра =

0.6 м²

Площадь Трубы 160×80 (80×160)

Площадь поперечного сечения = 12800 мм²

Площадь поверхности одного метра =

0.48 м²

Площадь поверхности профильной трубы.

Площадь Трубы 160×120 (120×160)

Площадь поперечного сечения = 19200 мм²

Площадь поверхности одного метра =

0.56 м²

Площадь Трубы 160×160

Площадь поперечного сечения = 25600 мм²

Площадь поверхности одного метра =

0. 64 м²

Площадь Трубы 180×100 (100×180)

Площадь поперечного сечения = 18000 мм²

Площадь поверхности одного метра =

0.56 м²

Площадь Трубы 180×180

Площадь поперечного сечения = 32400 мм²

Площадь поверхности одного метра =

0.72 м²

Площадь Трубы 200×120 (120×200)

Площадь поперечного сечения = 24000 мм²

Площадь поверхности одного метра =

0.64 м²

Площадь Трубы 200×160 (160×200)

Площадь поперечного сечения = 32000 мм²

Площадь поверхности одного метра =

0.72 м²

Площадь Трубы 200×200

Площадь поперечного сечения = 40000 мм²

Площадь поверхности одного метра =

0.8 м²

Площадь Трубы 250×250

Площадь поперечного сечения = 62500 мм²

Площадь поверхности одного метра =

1 м²

Площадь Трубы 250×300 (300×250)

Площадь поперечного сечения = 75000 мм²

Площадь поверхности одного метра =

1. 1 м²

Площадь Трубы 300×300

Площадь поперечного сечения = 90000 мм²

Площадь поверхности одного метра =

1.2 м²

Расчет навеса из профильной трубы, калькулятор онлайн

Перед строительством металлоконструкций необходимо выполнить расчёт прочности будущего сооружения. Применение специализированного софта позволит подобрать правильное сечение, создать нагрузку, рассчитать кручение в пространстве сложной конструкции и перемещение узловых точек.

Большинство программ, созданных для этих целей, платные. Суммы за лицензии разработчики запрашивают немалые.

Но в свободном доступе есть бесплатные калькуляторы и полноценные программы для Windows и даже Android. Их функционал значительно уступает профессиональным платным решениям, но за неимением последних такой софт становится очень полезным для создания навеса из профильной трубы.

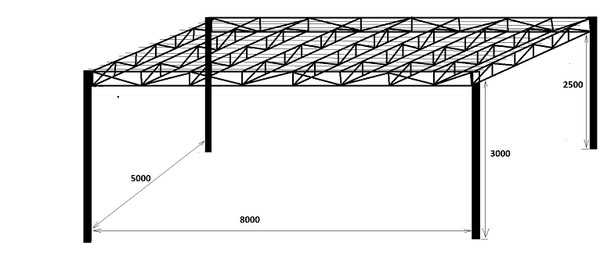

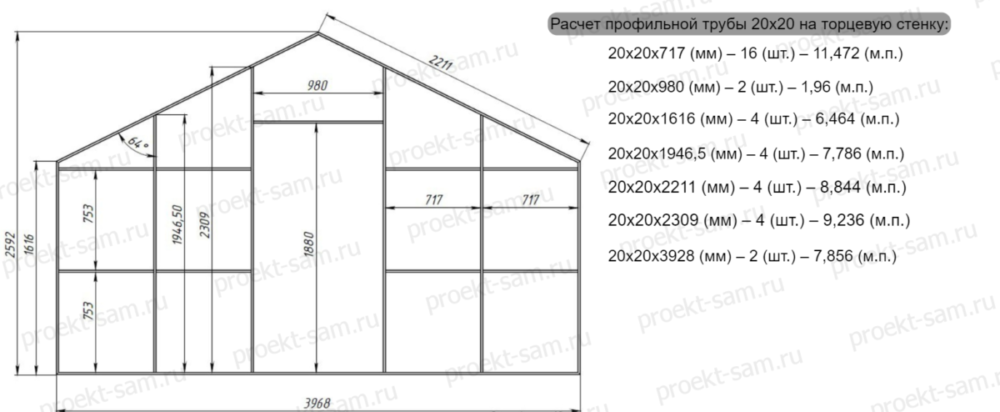

Составление проекта навеса

Для того, чтобы правильно составить проект конструкции, необходимо учесть ряд важных факторов, без которых провести правильный расчет практически невозможно. вернуться к содержанию

Бесплатная desktop-программа «Ферма»

Небольшая программа Ферма позволяет рассчитать плоскую статически определимую ферму и сохранить результаты. Для начала работы необходимо задать геометрические параметры фермы (размеры стержней, высоты, положения раскосов, нагрузки).

Расчет выполняется по методу вырезания узлов. Определяются усилия в стержнях фермы, а также реакции опор. Максимальное число панелей фермы – 16, число нагрузок – не более 20. Программный комплекс может также применяться и для расчета статически неопределимых ферм.

Размеры конструкции

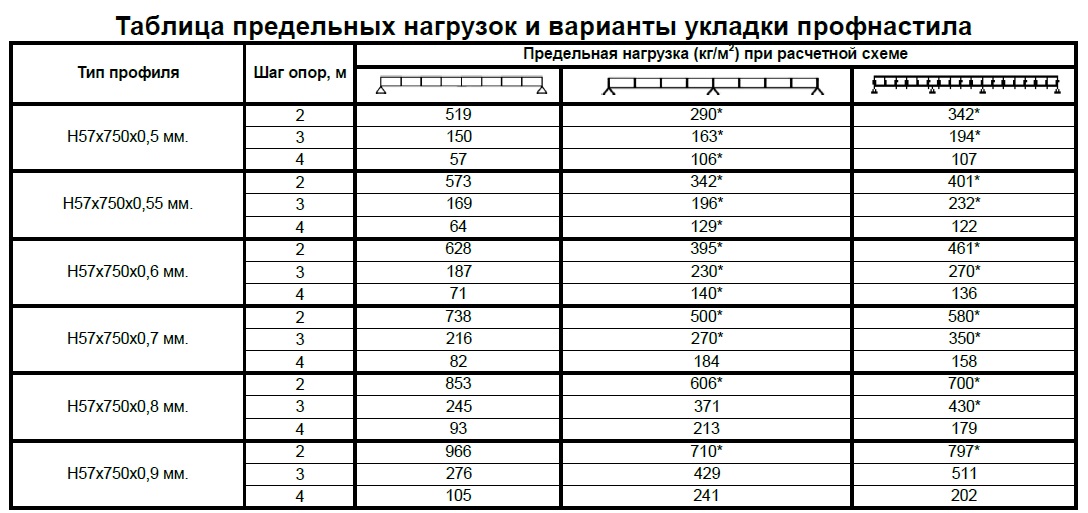

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. вернуться к содержанию

Что собой представляет данная металлоконструкция?

Процесс изготовления конструкции является довольно трудоемким, но более экономичным сравнительно с использованием сплошных балок.

В строительстве применяется парное количество составляющих элементов, которые соединяются между собой посредством косынок. А все составляющие данной металлоконструкции соединяются между собой либо при помощи сварочного аппарата, либо специальными клепками.

Таким образом можно сделать вывод что данная конструкция является своего рода каркасом (или скелетом) будущего сооружения, обшитая снаружи облицовочным материалом.

Так же металлическая ферма из профильного трубопроката является идеальным перекрытием для пролета любой длины, но чтобы правильно ее установить потребуется провести грамотные подсчеты.

Качественное изготовление конструкции при помощи сварки проводится на земле и только после этого переносится наверх и монтируется уже в собранном виде по верхней обвязке по ранее установленной разметке.

Только в этом случае можно говорить о надежности конструкции и о длительном времени ее эксплуатации. Фермы пространственного вида нуждаются в закреплении, потому что конструкция является жесткой и может нести высокие нагрузки.

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. вернуться к содержанию

Основные этапы работ по изготовлению и монтажу ферм из профильных труб

Осуществлять заготовительные, сборочные и монтажные работы должны специалисты, обладающие соответствующими знаниями, навыками и инструментом. Важно определить, какие работы можно производить внизу, а какие – после подъема стержневой конструкции на место установки, понадобится ли специальная строительная техника.Процесс монтажа ферм из профильных труб при сооружении навеса и других каркасных конструкций включает следующие мероприятия:

Расчистка, выравнивание и разметка участка.
Установка металлических вертикальных опор с заглублением и бетонированием.
Прихватка и последующая приварка поперечных связей.
Сборка и сварка заготовок ферм из профильных труб по заранее намеченной схеме.
Подъем собранных ферменных блоков на место установки.
Приварка к установленным блокам перемычек с отверстиями, предназначенными для крепления кровельного материала.
Зачистка сварных швов, особенно – на верхних гранях каркаса.
Обезжиривание элементов металлоконструкции. При использовании неоцинкованного профиля его поверхность грунтуют и окрашивают, что позволяет существенно продлить эксплуатационный период.

Материал для каркаса и опор

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. вернуться к содержанию

Процесс соединения отдельных элементов своими руками

Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

В случае соединения фермы больших размеров обязательно используются накладные пластины, а чтобы равномерно распределить давление по всей конструкции применяются двойные швеллеры.

Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы. После того как сварка завершена все полученные швы аккуратно зачищаются после чего все строение обрабатывается антикоррозийным раствором и покрывается несколькими слоями краски.

Рекомендации по процессу установки

Для того чтобы уменьшить давление конструкции при минимальном скате кровли лучше применять дополнительные решетки. Если уклон не более 25 градусов, то для уменьшения массы рекомендуется изготовить нижний пояс ломаного вида.

Во время изготовления фермы большой длины применяйте только парное количество панелей. А если ее длина превышает два десятка метров, то желательно использовать фермы Полонсо.Выбор диаметра профиля обусловлен размером будущего навеса и градуса его уклона, но в любом случае расстояние от одной фермы до другой не должно превышать 1,7 м.

Возведение арочной фермы

При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

При выборе конструкции нужно учесть факт, что для навеса важно использовать такую форму, которая позволит не задерживать на себе осадки.

В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

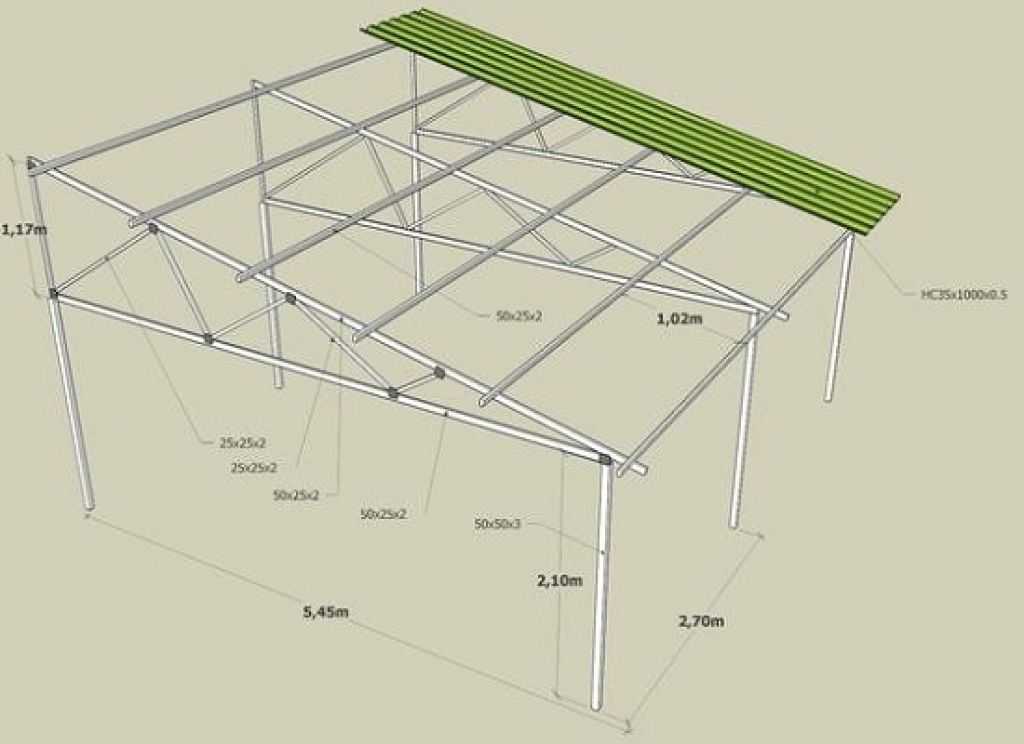

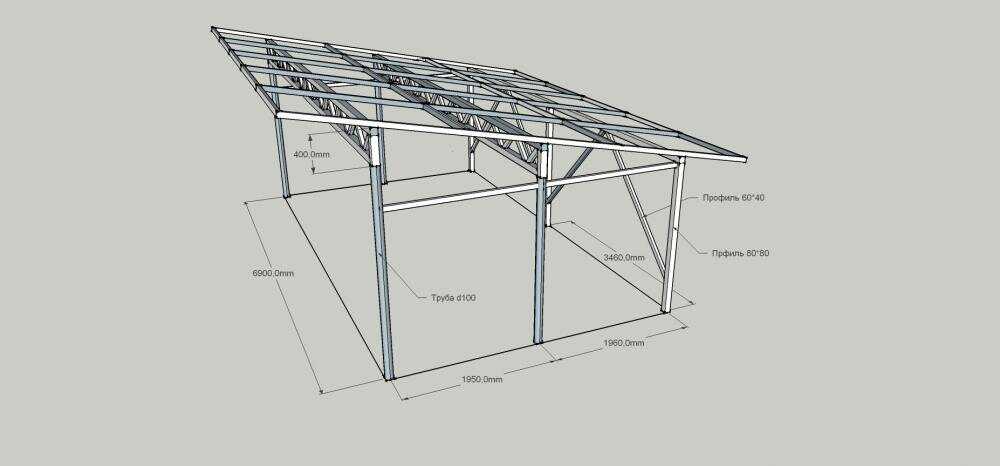

Установка односкатного навеса (расчеты и рекомендации)

Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта. В процессе строительства рекомендуется использовать профиль с диаметром сечения 3х3 см, а для наклонных распорок, которые привариваются под углом 25 градусов можно использовать образцы меньшего диаметра сечения 2х2 см.

Они привариваются зигзагом между верхним и нижним основанием строения.Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление. Заметьте, что к сварочным работам можно допускать лишь человека, который имеет соответствующее образование и опыт работы сварщиком, так как от его профессионализма зависят эксплуатационные характеристики навеса.В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы.

После чего можно приступать к своим расчетам.

Смотреть видео

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

Пять бесплатных программ для разработчика металлоконструкций

Проектирование металлических конструкций – одно из важнейших направлений строительной деятельности. Для определения требуемых параметров профилей используется дорогостоящее лицензионное программное обеспечение, требующее наличия профильного образования и навыков работы с конкретным программным комплексом.
При этом бывают ситуации, когда нужно сделать чертеж «на коленке», подобрать нужный прокат, подсчитать вес балки для определения стоимости и заказа металла. В тех случаях, когда воспользоваться специальными программами нет возможности, удобными помощниками при расчете металлоконструкций могут стать бесплатные онлайн- и десктоп- программы:

калькулятор металлопроката Арсенал;
онлайн калькулятор Metalcalc;
онлайн-программа sopromat.org для расчета балок и ферм;
расчет балок в Sopromatguru онлайн;
desktop-программа «Ферма».

Калькулятор надрезов труб и труб – Шаблоны для печати

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?

Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Калькулятор надрезов труб и труб — полномасштабные шаблоны для печати

Диаметр исходной трубы	Диаметр отрезанной трубы должен быть меньше или равен диаметру исходной трубы.
Отрежьте диаметр трубы
? Если больше 0, разрез соответствует внутреннему диаметру трубы Вырезать толстую стенку трубы	Толщина стенки должна быть меньше 1/3 диаметра трубы.
Отрежьте трубку под углом
Увеличение точек графика	51015202550 ? Для больших шаблонов, которые не помещаются на бумаге вашего размера, распечатайте только верхнюю половину и переверните, чтобы отметить нижнюю часть. (обе половины одинаковые) Наведите указатель мыши на диаграмму шаблона, чтобы увидеть минимальный размер бумаги. Вы также можете «Печать плаката» на несколько меньших страниц и собрать их, чтобы сформировать полное изображение шаблона. Половина шаблона
в 1°2°5°10° Приращения

Если значение Cut Tube Tube Thick Wall Thick больше 0, разрез соответствует внутреннему диаметру трубы, делая надрез для сварки.

Для плотного прилегания к внешней стороне трубы введите 0 Cut Tube Thick Wall Thick и отшлифуйте внутреннюю часть трубы, чтобы она подошла.

Распечатайте шаблон колпачка для трубки в масштабе 100% на принтере, вырежьте и оберните вокруг отрезанной трубки, чтобы обвести его маркером для резки и шлифовки до нужной формы.

Для труб большего размера, когда одна печатная страница (шаблон) слишком мала, чтобы полностью обернуть трубу, выберите «Приращение точки графика» и установите флажок для отображения измерений смещения линии надреза на каждом шаге по окружности трубы от осевой линии наружу. Затем измерьте и отметьте надрез на отрезанной трубе.

Имеются 2 одинаковых набора измерений смещения надреза, начиная с самого длинного центра и заканчивая внешними сторонами шаблона. Половина боковых измерений смещения с соответствующим приращением от центральной линии отображается под диаграммой основного шаблона колпачка.

Поскольку две стороны шаблона полностью противоположны, если вы можете полностью разместить половину большого шаблона на странице, вы можете отметить половину (180°) трубы, а затем перевернуть (перевернуть) половину шаблона, чтобы отметить другую сторону.

Чтобы распечатать изображение шаблона как можно ближе к верхнему левому углу страницы (лучше всего подходит для большой диаграммы), нажмите Диаграммы в PDF (также ниже), чтобы открыть новое окно только с диаграммами.
Щелкните левой кнопкой мыши диаграммы на новой странице, чтобы удалить все, кроме основного шаблона покрытия трубы, затем распечатайте.

Выберите шаг угла и нажмите кнопку «Полный набор», чтобы нарисовать набор шаблонов для каждого выбранного шага угла для текущих записей диаметра трубы и толщины стенки. Используйте «Предварительный просмотр перед печатью» вашего браузера, чтобы проверить, что шаблоны печатаются полностью на каждой странице и не обрезаются на разрывах страниц. (IE 11 будет разделять диаграммы на разрывы страниц). Справку по печати см. в разделе Советы по печати в соответствии с масштабом.

Калькулятор расхода трубы | жидкость | газ | single-phase

Поведение однофазного потока жидкости в трубе будет зависеть от свойств жидкости и трубы и того, что вы делаете с жидкостью, чтобы протолкнуть ее через трубу. Это поведение также будет варьироваться в зависимости от диаметра трубы (т. е. в точке «r»).

Рис. 1. Профили течения

Ламинарное течение

В условиях ламинарного течения в трубе слой⁽¹⁾ жидкости, прилегающий к внутренней стенке трубы, будет самым медленным из-за взаимодействия с поверхностью стенки трубы (см. рис. 1). ). Это взаимодействие обусловлено сочетанием сопротивления неровной поверхности стенки трубы и поверхностного натяжения жидкости. Жидкость дальше от стенки будет перемещаться все быстрее, пока комбинированный расход не станет а) достаточным для учета объемного расхода и б) влияние стенки трубы на жидкость не станет незначительным.

Турбулентный поток

При турбулентном потоке в трубе частицы жидкости не будут двигаться по прямой линии. Таким образом, каждый слой⁽¹⁾ в текущей жидкости будет влиять на каждый соседний слой, замедляя его. Общий эффект такого поведения будет заключаться в приблизительном выравнивании скорости жидкости по диаметру трубы (см. рис. 1).

Жидкости

Любая жидкость несжимаема. То есть его плотность не может измениться в результате физической деформации⁽²⁾. Следовательно, все, что вы засунете в один конец трубы, выйдет из другого почти в том же состоянии. Здесь необходимо применить термин «почти», потому что работа, совершаемая при проталкивании жидкости по трубе, приводит к потерям на трение, что увеличивает температуру жидкости, влияя на ее плотность. Этот эффект не рассматривается в PipeFlow.

Падение давления (δp) рассчитывается для определения давления, необходимого для проталкивания жидкости по трубе. Именно это значение (вместе с расходом) должен превысить ваш насос, если жидкость будет проходить по трубе с помощью вашего оборудования.

Скорость потока жидкости в трубе у стенки трубы важна, потому что; если в жидкости есть какие-либо пузырьки газа или твердые частицы, при чрезмерной скорости может произойти эрозия материала трубы. Уровень эрозии зависит от количества частиц и материала, из которого изготовлена труба. В то время как фактический уровень эрозии может быть установлен только путем физических испытаний, некоторые спецификации и стандарты предусматривают рекомендуемые ограничения скорости потока в трубах для предотвращения этого явления (см. Калькулятор CalQlata APIpe).

Газы

Каждый газ сжимаем. То есть его свойства будут меняться из-за давления и температуры. Следовательно, что бы вы ни засунули в один конец трубы, оно не выйдет из другого конца в том же состоянии. Эти эффекты учитываются в PipeFlow.

Вы определяете падение давления (давление на входе минус давление окружающей среды или давление на выходе) вдоль трубы, а калькулятор расхода в трубе сделает все остальное.

Скорость газа также важна, потому что при наличии каких-либо захваченных твердых или жидких (конденсат) частиц может произойти эрозия материала трубы, если скорость будет чрезмерной (см. калькулятор CalQlata APIpe).

Калькулятор расхода трубы – Техническая помощь

Единицы

Вы можете использовать любые единицы измерения, но вы должны быть последовательными.

Труба

Хотя типовые значения шероховатости поверхности (ϵ), т. е. глубины неровностей поверхности, приведены в технической помощи калькулятора расхода труб (для стали, бетона, пластика и т. д.), вы можете Конечно, введите любое измеренное или стороннее значение, которое вам нравится.

Влияние изгибов и сужений не учитывается в калькуляторе расхода трубы. Если отводы трубы спроектированы и изготовлены правильно, они мало повлияют на характеристики жидкости. Тем не менее, плохо выполненные изгибы и соединения труб ускорят локальную эрозию (см. «Поток жидкости» и «Поток газа» выше).

Расход жидкости

Для расхода жидкости в калькуляторе расхода в трубе вы вводите данные о трубе и требуемый объемный расход (например, м³/с), а также свойства жидкости, и калькулятор расхода в трубе сообщит вам что с ним будет в трубе.

Свойства большинства жидкостей можно найти в базе данных CalQlata по жидкостям.

Рис. 2. Напор жидкости в сравнении с выходом

Разница между напорами на входном и выходном концах трубы аналогична перепаду давления между входным и выходным концами. Вы вводите высоту между поверхностью подаваемой жидкости и местом «входа» трубы (Z₁), а также высоту другого конца (H; рис. 2) трубы, и PipeFlow рассчитает результирующий напор на выходе. конец (Z₂). Конфигурация, показанная на рис. 2, приведет к отрицательному напору на выходе из трубы.

Для целей этих расчетов извилистый путь, по которому труба добирается до другого конца, не имеет значения. Здесь имеет значение только изменение высоты.

Газовый поток

Для расхода газа в калькуляторе расхода трубы вы вводите ожидаемое падение давления, а также детали трубы и свойства газа, и PipeFlow рассчитает состояние газа на входе и выходе.

Свойства большинства газов можно найти в базе данных газов CalQlata.

Разница между входным и выходным напором не учитывается при расчете расхода газа из-за минимальной разницы между плотностью воздуха и плотностью большинства других газов, которая создает пренебрежимо малый напор независимо от практических изменений высоты.

Добавить комментарий Отменить ответ
