Чем отличается профнастил от профлиста?

Содержание:

Профлист и профнастил: отличия.
Из чего состоит профлист (или профнастил).
Каким бывает профлист (или профнастил).

Вид профиля.
Сфера применения.
Наличие или отсутствие полимерного покрытия.

Чем хорош профлист (или профнастил).

Подводим итог.

Представим штатную ситуацию: вы зашли в строительный магазин, чтобы посмотреть облицовку для дома. На полках лежат похожие друг на друга товары, но с разными названиями: профлист, профнастил, профилированный лист, металлопрофиль. Как понять без помощи консультанта, чем они отличаются?

Статьи в интернете запутывают ещё больше. В одних утверждают, что профнастил, профлист, металлопрофиль и профилированный лист — это разные материалы с существенными отличиями, в других пишут обратное.

Разбираемся, как ситуация обстоит на самом деле.

Профлист и профнастил: отличия

Профлист или профнастил — это один и тот же материал, просто с разными наименованиями. Ещё его называют профилированным листом, гофролистом, металлопрофилем.

Материал представляет собой рельефный металлический лист. Его делают из плоского оцинкованного стального листа. Чтобы придать рельеф, лист пропускают через прокатные станы. На выходе получается холоднокатаный горячеоцинкованный профилированный лист.

Это многофункциональный стройматериал — из профнастила (или профлиста) делают крыши, фасады, заборы, из него монтируют несъёмную опалубку.

Об этом мы расскажем чуть позже. А пока рассмотрим более детально, что собой представляет профнастил (или профлист).

Из чего состоит профлист (или профнастил)

Профилированный лист в разрезе напоминает слоёный пирог. Стальная основа с обеих сторон обработана защитными и декоративными покрытиями. Рассмотрим каждое из них.

Профнастил в разрезе

Первое — оцинковка.
Стальной лист покрыт цинком с обеих сторон. Цинк защищает сталь от ржавчины.
Второе — пассивация. Это тонкая плёнка из оксидов, которая образуется на поверхности цинка. Она дополнительно защищает металл, т. к. делает его пассивным, не вступающим в реакцию окисления.
Третье — грунт. Его наносят на пассивированный цинк. Это промежуточное звено между металлом и полимерным покрытием. Он создаёт дополнительное препятствие для ржавчины и «сцепляет» покрытие с основой.
Четвёртый слой — полимерное покрытие. Оно выполняет две важные функции: отвечает за эстетику — придаёт профнастилу цвет и текстуру — и защищает сталь от коррозии.

Каким бывает профлист (или профнастил)

Профлист можно классифицировать по:

виду профиля;
сфере применения;
наличию или отсутствию полимерного покрытия.

Рассмотрим каждый вариант.

Вид профиля

Это первое и самое явное отличие — разница между профилями видна невооружённым глазом.

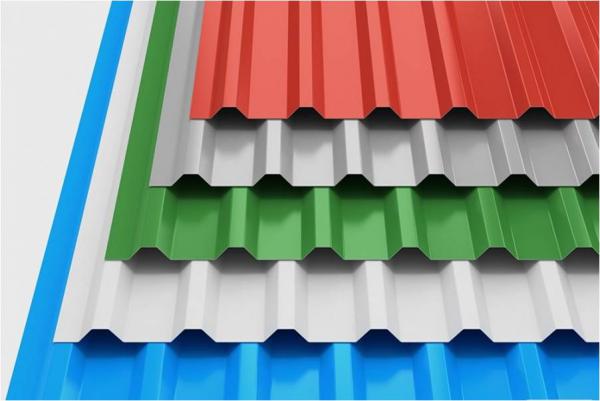

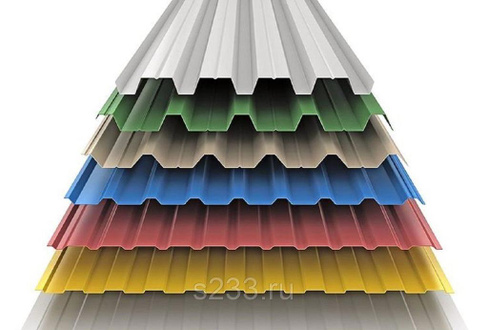

Разные профили профнастила

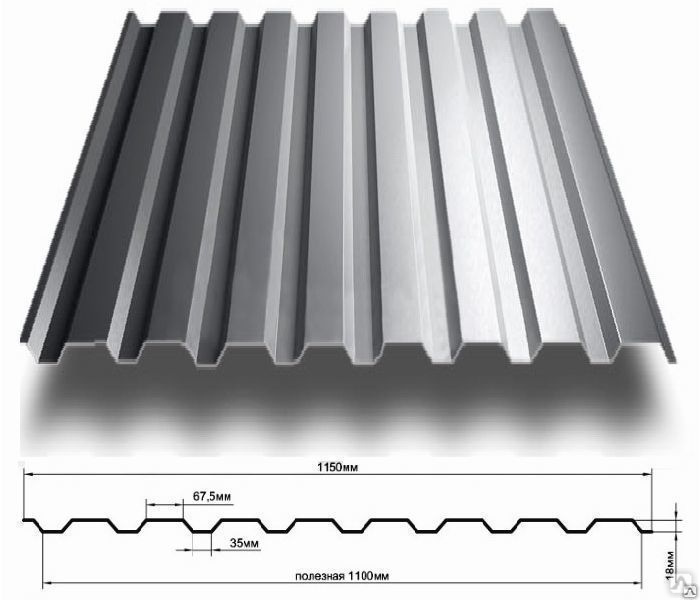

У них разная высота и форма волн (полукруглые, трапециевидные). Чем выше волны, чем больше на них дополнительных «канавок» — тем крепче профлист.

Высоту волны обычно обозначает цифра в названии профиля. Например, у МП-10 она 10 мм, у НС-35 — 35 мм, у Н-114 — 114 мм и т. д. Исключением будет МП-20 — высота его волны равна 18 мм.

Всего в «Металл Профиль» представлено 12 профилей — от самых низких до высоких: С-8, МП-10, С-10*, МП-18, МП-20, С-21, НС-35, МП-35, С-44, Н-60, Н-75, Н-114.

Профнастил С-8

Профнастил МП-10

Профнастил С-10*

Профнастил МП-18

Профнастил МП-20

Профнастил С-21

Профнастил МП-35

Профнастил НС-35

Профнастил С-44

Профнастил Н-60

Профнастил Н-75

Профнастил Н-114

Буква в названии профиля обычно сообщает, для чего рекомендуется использовать профлист: С — стеновой, НС — несуще-стеновой, Н — несущий. Также в ассортименте «Металл Профиль» представлен профнастил с маркировкой МП — в данном случае аббревиатура обозначает не сферу применения, а название производителя. Профилированный лист МП используют для разных объектов.

Приведённая классификация условна. На деле стеновой профлист выбирают не только для стен. Поговорим об этом подробнее в следующем пункте.

Сфера применения

Сфера использования связана с видом профиля. Профнастил (или профлист) применяют для:

Фасадов. Для них обычно выбирают низкопрофильный материал, поскольку для фасадного профлиста несущая способность не имеет значения. Также низкие волны смотрятся менее индустриально. Рекомендуемая толщина стали — 0,45-0,5 мм.

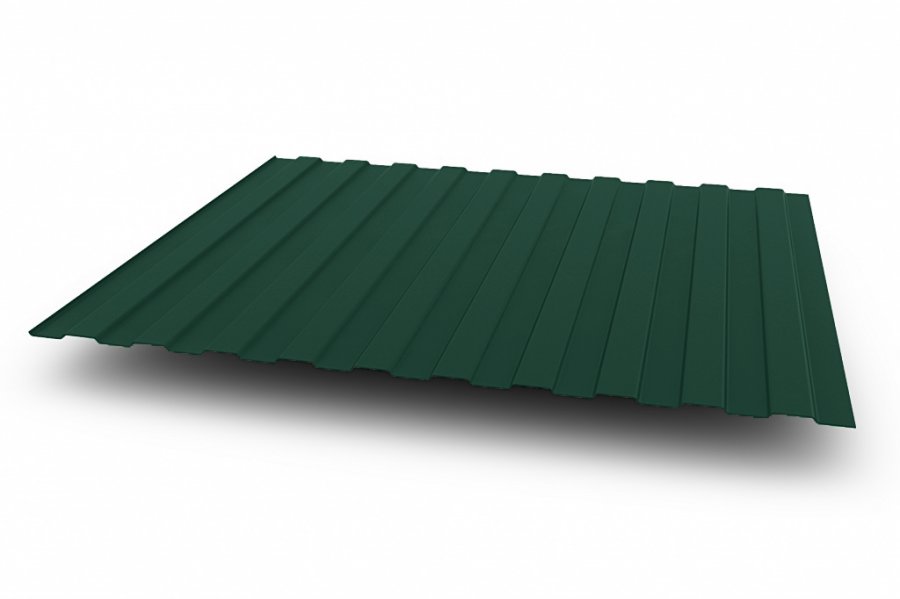

Профнастил С-8

Заборов. Для ограждений также применяют низкопрофильный профнастил с высотой волны не более 21 мм: С-8, МП-10, С-10*, МП-18, МП-20, С-21. На забор приходится мало нагрузок. Толщина стали может быть от 0,45 мм.

Профнастил МП-10

Крыш. Для них берут профлист с высотой волны более 18 мм. Если речь идёт о типовом частном доме, можно выбрать профнастил от МП-20 до С-44. Если мы говорим о кровле промышленного здания с большими пролётами и разреженной обрешёткой, то желательно использовать более рельефный профлист — НС-35, Н-60, Н-75, Н-114. Рекомендуемая толщина стали для крыши частного дома — 0,5 мм. Если у здания крупная кровля, лучше обратиться к специалистам — они выберут оптимальный профиль и рассчитают толщину стали.

Профлист НС-35

Несущих конструкций — например, межэтажных перекрытий или несъёмной опалубки. Для этого выбирают высокие рельефные профили с дополнительными рёбрами жёсткости — Н-60, Н-114, Н-75.

Такой материал выдерживает серьёзные нагрузки, у него высокие волны и увеличенная толщина стали.

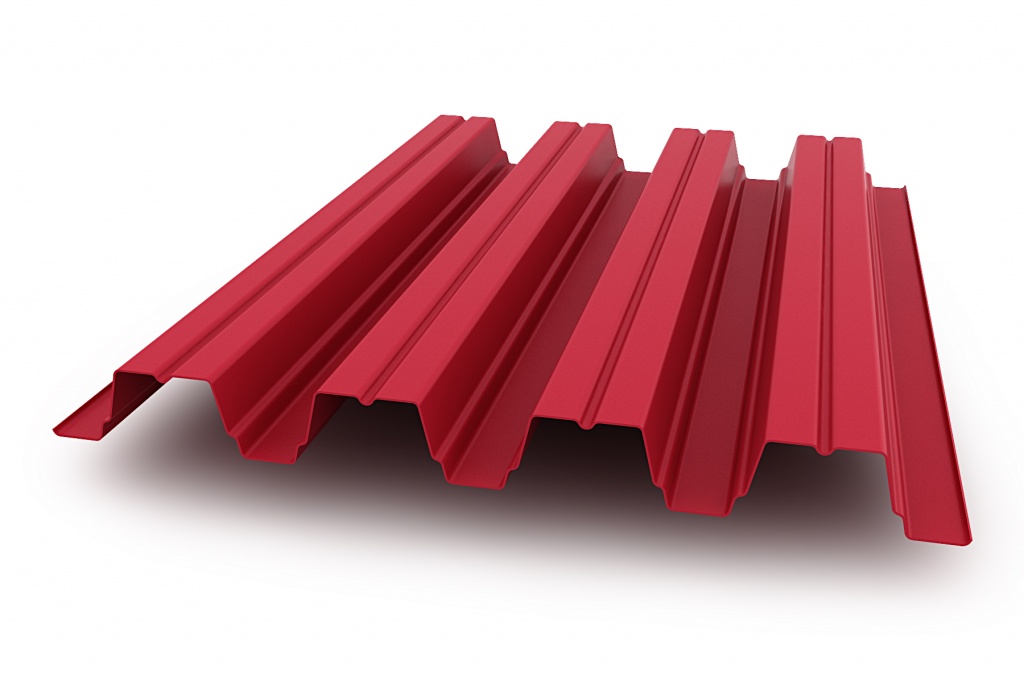

Профнастил Н-114

Наличие или отсутствие полимерного покрытия

Профнастил (или профлист) может быть просто оцинкованным либо сделанным из оцинкованной стали, покрытой полимерным слоем для красоты и защиты от ржавчины.

Оцинкованный профлист обычно используют в двух случаях:

если нужен бюджетный материал для временной постройки. Мы подразумеваем бытовки, заборы возле стройплощадок и подобные сооружения. Определяющим фактором будет цена, а не эстетика или срок службы;

Бытовка из профлиста

если нет необходимости в полимерном покрытии. Например, вы делаете несъёмную опалубку. Профлист выступает в роли каркаса, который заливают бетоном. В итоге получается бетонная плита, в середине которой скрыт профнастил. Он не контактирует с кислородом и водой, поэтому не ржавеет. Эстетика также не играет роли — профлист не видно.
Поэтому переплата за покрытие будет лишней.

Профнастил с полимерным декоративно-защитным покрытием рекомендуем выбирать для кровли, забора или фасада — там, где важна эстетическая составляющая и долговечность. Оно придаёт изделию оттенок, текстуру и защищает сталь от ржавчины.

Забор из профнастила

В «Металл Профиль» представлены покрытия разных классов — Премьер, Стандарт, Премиум. У них разные цены, сроки гарантии и технические характеристики.

Покрытия отличаются и внешне — у них разная поверхность. Есть матовые, глянцевые, текстурированные или покрытия с эффектом утренней изморози. К слову, профлист с низкими волнами особенно интересно смотрится в покрытии под дерево Ecosteel^®. Из него можно сделать «деревянный» забор или фасад, который внешне сложно отличить от натурального.

Забор из профлиста под дерево

Профлист С-8 с покрытием Ecosteel^®

Примеры оттенков и текстур покрытия Ecosteel^®

«Металл Профиль» предлагает широкую палитру оттенков. Представлены практически все цвета по шкале RAL — от светлых до ярких, насыщенных и глубоких. Также есть оригинальные металлики (только в покрытии Purman^®).

Чем хорош профлист (или профнастил)

Частные домовладельцы и профессиональные строители отмечают следующие плюсы профлиста:

Негорючесть. Материал сделан из стали, а значит, ему не страшен огонь. В отличие от, например, деревянной облицовки, профнастил пожаробезопасен.
Экономичность и неприхотливость. Профлист не требует особого ухода. Его не надо подкрашивать или обрабатывать защитными составами. А значит, не будет дополнительных затрат денег и времени.

Цветостойкость. Профнастил с полимерными покрытиями «Металл Профиль» устойчив к выцветанию. Его можно использовать даже в южных регионах. Цвет не потускнеет и надолго останется ярким и насыщенным.
Простой монтаж. Работа с профнастилом не требует особых строительных навыков. Достаточно уметь обращаться с уровнем и шуруповёртом. Это позволит сэкономить на монтаже — не придётся вызывать специалистов, крышу, фасад или забор можно сделать самому.
Длительная гарантия. Срок гарантии на профлист зависит от вида покрытия. Он достигает 50 лет**.
Долговечность. Если за профнастилом правильно ухаживать, он может прослужить дольше, чем указано в гарантии.
Широкая палитра. Профлист выпускают в разных покрытиях, оттенках и текстурах — вам предложат более 80 сочетаний покрытий и цветов. Можно найти вариант на любой вкус.

Примеры оттенков в палитре RAL^®

Морозостойкость. Материал не деформируется и не трескается от холода.
Возможность подбора под любой бюджет. Выбирайте нужное покрытие, профиль и толщину стали — от этого будет зависеть стоимость материала.
Подтверждённое качество. Профнастил «Металл Профиль» проходит многоступенчатый контроль на каждой стадии производства. Готовый продукт также проверяют на соответствие стандартам качества.
Выверенная геометрия. Профлист делают на высокоточных станках. Листы надёжно стыкуются между собой.
Возможность заказа по индивидуальным размерам. Специалисты «Металл Профиль» изготовят профнастил длиной от 0,5 до 12 м.
Богатый выбор профилей и толщин. Можно найти вариант для любого объекта — для промышленного и частного, для стен, крыш, заборов и перекрытий.

Подводим итог

Профлист, профилированный лист, профнастил или металлопрофиль — это всё названия одного материала, рельефного стального листа. Он может быть просто оцинкованным или покрытым полимерным слоем.

Профнастил (или профлист) изготавливают в разных профилях, покрытиях и цветах. Это надёжный, долговечный и доступный стройматериал, который по праву заслужил популярность среди домовладельцев. Его ценят за лёгкий монтаж, неприхотливость, экономичность, высокое качество, цветостойкость, безопасность и сдержанную эстетику.

* Представлен в офисах продаж «Металл Профиль» в городах Абакан, Барнаул, Белово, Бийск, Иркутск, Кемерово, Красноярск, Майма, Новокузнецк, Новосибирск, Омск, Томск, Улан-Удэ, Шелехов и в посёлке Керамкомбинат.

** Подробную информацию о гарантийных сроках на продукцию можно получить на сайте metallprofil.ru в разделе «Документы».

В статье упоминаются категории:

Профилированный лист

Что такое профнастил для крыши и его виды, фото, описание

Тут вы узнаете, что такое профнастил, какие у него особенности и характеристики. К его основным достоинствам относят долгий срок службы, высокую прочность и приемлемую цену.

Профнастил – это профилированные металлические листы. Их изготавливают методом холодного проката. Волнообразная форма придает конструкции жесткость и внешнюю схожесть с шифером. Доступны различные оттенки, имитация под дерево, камень, кирпич.

Классификационные признаки профнастила

Профнастил классифицируют по размеру, высоте волны, материалу изготовления. Самой главной характеристикой является финишное покрытие листов. От него зависит внешний вид конструкции и ее долговечность.

Неокрашенный профлист является наиболее бюджетным, но проигрывает по эксплуатационным качествам. В целях экономии часто используют материал с односторонним покрытием. Доступны следующие варианты окраски:

Полиэфир или полиэстер. Лист становится полуматовым, гладким. Толщина слоя – от 25 до 45 микрон. Существует текстурированный полиэфир. С его помощью на поверхности создают интересные текстуры. Такой вариант покрытия обойдется недорого, но его не рекомендуется использовать в местах с морским климатом, в промышленных зонах. Это связано с высокой склонностью к коррозии.
Пластизол. Толщина – от 100 до 200 микрон – это самый высокий показатель среди доступных покрытий. Пластизол устойчив к агрессивным средам, коррозийным процессам, механическим повреждениям. При использовании пластизола нельзя допускать нагрева листов свыше 60 градусов (могут выделяться токсичные вещества).
Полиуретан. Отличается текстурированной поверхностью, привлекательным внешним видом. Благодаря экологичности покрытия, его используют во всех областях строительства. Полиуретан выдерживает перепады температур, любые погодные условия.
Акрил и ПВДФ. Окрашивание акриловыми красками стоит дороже остальных аналогов, но позволяет получить насыщенный оттенок и высокие эксплуатационные качества. Листы становятся устойчивыми к повреждениям, не окисляются, не выгорают на солнце. Для получения всех требуемых характеристик достаточно слоя в 27 микрон.
Printech. Технология позволяет наносить на профнастил практически любой рисунок, имитируя дерево, камень, кирпичную кладку. В процессе используют акриловые краски, что гарантирует надежность и долговечность покрытия.

Каково назначение профилированной стали

Профлист – это недорогой универсальный материал. Его используют для возведения ограждений, ворот, монтажа хозяйственных и промышленных строений, кровли. В зависимости от сферы применения, выбирают соответствующий тип материала:

Стеновой отличается высотой ребер от 2,5 до 20 мм. Его используют для отделочных работ внутри и снаружи помещения.
Заборный профлист предназначен для обустройства временных или постоянных ограждений. Высота гребня волны или ребра – от 20 до 44 мм.
Кровельный профлист можно использовать для крыши или облицовки стен. Конструкция отличается наличием специальных канавок для стока воды. Ребра по высоте варьируются от 44 до 57 мм.
Самый прочный тип профилированных листов – несущий. Высота гребня начинается от 57 мм. Используется в строительстве зданий и сооружений.

Из чего делают профнастил

Чтобы понять, что такое профнастил, достаточно разобраться в его составе. Основой является холоднокатаная сталь. Ее покрывают слоем цинка или защитного полимера с алюминием. В процессе прокатки металл изгибают, получая волны или ребра нужной высоты. Чем большей прочности нужно добиться, тем выше будет гребень. Существует несколько вариантов готовых профлистов:

Стальные без защитного покрытия. Пригодны в качестве недорого временного материала.
Оцинкованные. Используются для ограждения, ворот.
Из меди. Подходят для внутренних перегородок и оформления стен.
Из алюминия. Предпочтительны для кровли.

Геометрические данные листов профнастила

Доступен широкий выбор размеров профилированных листов. Их подбирают в зависимости от поставленных строительных задач. Основные параметры варьируются в следующих пределах:

ширина – от 113 до 120 см;
длина – от 30 до 120 см;
толщина – от 0,4 до 1,2 мм;
высота профиля – от 8 до 75 мм.

Плюсы и минусы профнастила

Профнастил – это один из самых популярных материалов для кровли. Его выбирают за следующие преимущества:

Долгий срок службы. Полимерный слой надежно защищает профнастил от внешних факторов. Кровля прослужит несколько десятилетий.
Простота монтажа. Профнастил отличается легким весом. Сама технология установки не требует специальных навыков и дорогостоящего инструмента. При желании можно справиться с монтажом своими руками.
Экологичность. Профилированные листы, пригодные для кровли, отвечают всем требованиям безопасности. Они не выделяют токсичных веществ, не вступают во взаимодействие с агрессивными средами.
Доступная цена. Это одно из главных преимуществ профнастила. В сравнении с другими аналогами, этот материал является лучшим в соотношении цены и качества.
Привлекательный внешний вид. Для оформления профнастила доступны все цвета RAL. Можно подобрать цвет крыши или ограждения под уже существующий экстерьер. На материал наносят любые рисунки. Правда, это обходится дороже, чем однотонное покрытие. Форму листа подбирают под свой вкус – волна, трапеция.
Огнестойкость. В покрытии большинства листов присутствует цинк. Он не позволит профнастилу воспламениться.
Простота ухода и ремонта. Профлист редко требует внимания к себе после установки. Если все же произойдет повреждение, можно будет заменить один фрагмент кровли с дефектом, оставив остальное покрытие без изменений.

Окончательно разобраться, что такое профнастил, поможет краткий обзор недостатков материала. К ним относятся:

Низкий уровень звукоизоляции. Стук дождевых капель по металлическим листам будет слышен очень хорошо. Чтобы этого избежать, придется дополнительно задуматься о шумоизоляции кровли.
Риск коррозии. Если будет поврежден защитный слой, металл подвергнется воздействию влаги и вскоре утратит свои эксплуатационные качества. В процессе перевозки профлиста важно соблюдать меры предосторожности – завернуть профнастил в пленку, ограничить его соприкосновение с любыми острыми предметами.

Что такое маркировка профнастила – краткая характеристика

При выборе важно обращать внимание на маркировку профнастила. Обычно она выглядит как сочетание букв и нескольких цифр. Буквы указывают на сферу применения материала, а именно:

Н – несущий профлист высокой прочности. Предназначен для кровельных работ, возведения ангаров, контейнеров, гаражей, складов.
НС – несуще-стеновой материал со средними параметрами жесткости. Пригоден для кровли, стен, заборов, ворот, калиток.
С (ПС) – стеновой профнастил без прочности на поперечный изгиб. Используется для ограждений, хозпостроек.
ПК – профнастил кровельный с полимерным покрытием.

За буквами следуют цифры, обозначающие геометрические параметры листа. Рассмотрим их в порядке расстановки в маркировке:

высота волны;
толщина;
ширина;
длина.

Все характеристики указаны в миллиметрах. Например, профлист С10-0,5-750-11000 – это материал, предназначенный для строительства заборов и отделки стен с толщиной 0,5 мм, шириной 750 мм и длиной 11 метров.

Основные марки профнастила, востребованные на сегодняшний день:

Н-60;
НС-21;
НС-40;
НС-44;
ПС-8;
ПК/ПС-10;
ПК/ПС-20;
ПК/ПС-25;
ПК/ПС-35.

Советы в помощь покупателю

Профнастил – это универсальный и практичный материал, но получить все необходимые характеристики можно только при правильном выборе. Обратите внимание на:

Внешний вид изделия. Качество окраски проверяется отсутствием дефектов и отслоений, равномерным слоем покрытия без наплывов.
Геометрия и размеры. Перед покупкой лучше измерьте листы самостоятельно. Допустимая погрешность от заявленных показателей – 0,1 мм (согласно ГОСТу). Если обнаружены более существенные отклонения, значит, в технологии производства была допущена ошибка и технические параметры материала тоже могут не соответствовать нормам.
Однотипность ребер. Чтобы влага не попадала под кровлю, листы должны плотно прилегать друг к другу (одна волна накрывает следующую). Соедините два листа между собой и проверьте точность стыка.
Качество среза. Если места разреза профнастила имеют зазубрины или наплывы, через время он начнет ржаветь по краям.
Прочность. Для теста используйте цельный отрезок материала. Проверьте его на изгиб. При хорошем качестве изделие быстро примет первоначальную форму.
Качество упаковки. Транспортировать профнастил нужно максимально бережно. Убедитесь, что упаковка прочная, цельная и надежно защищает покрытие.

Компания “Кровельный мир” рекомендует проверять не только сам материал, но и компанию, в которой вы совершаете покупку. На профнастил положены гарантии и сертификаты качества. Наши сертификаты вы можете посмотреть на странице заказа профнастила.

Профлист: особенности и преимущества материала

Профлист – это универсальный материал для строительства кровли, ограждений, облицовки несущих стен. Он производится из прочной листовой стали, а благодаря оцинковке приобретает повышенную защиту от коррозии.
Металлопрофиль используется во всех сегментах строительных работ. Он производится из холоднокатаной листовой стали, которая проходит через горячую оцинковку, что придает материалу прочность и способность выдерживать физические и химические нагрузки.

Профилированный лист наделен выгодными техническими характеристиками, которые активно используются в строительстве кровли, несущих конструкций, облицовочных работ систем утепления и многих других строительных работах.

Профлист: особенности и преимущества

На профлист наносится защитное декоративное полимерное покрытие из полиэстера, пурала или пластизола, благодаря чему материал способен лучше противостоять условиям внешней среды.
Профилирование добавляет профлистам жесткость. Волнообразная структура металлочерепицы (одна из разновидностей металлопрофиля) применяется для придания материалу большей устойчивости.

Средняя толщина металлопрофиля – 0,45-0,5 мм. При этом, материал имеет несколько слоев. По обе стороны холоднокатаной стали наносится слой из цинка. Затем на материал наносится конверсионный слой из полимерных защитных составов. Дополнительная защита обеспечивается грунтовкой. На лицевую сторону металлопрофиля может наноситься любое лакокрасочное покрытия, благодаря чему профиль приобретает нужное декоративное наполнение.

Выбор полимерного состава зависит от того, для какой задачи вы хотите купить металлопрофиль. Существуют составы, которые более эффективно защищают от перепадов температур. Другие виды покрытия лучше справляются с УФ лучами, поэтому они применяются в более жарких климатических регионах.

Профнастил – это идеальный кровельный материал для крыши, потому что он располагает следующими преимуществами:

доступная цена
большие габариты панелей
богатое декоративное наполнение
долговечность
простота в монтаже
легкий вес конструкции

Разновидность металлопрофильных конструкций

Металлопрофиль может использоваться, как конструкционный элемент кровли в виде металлочерепицы или листового профиля. Также, металлопрофиль может использоваться для строительства несущих конструкций и облицовки стен.Металлопрофиль может использоваться, как конструкционный элемент кровли в виде металлочерепицы или листового профиля. Также, металлопрофиль может использоваться для строительства несущих конструкций и облицовки стен.

Металлопрофиль, используемый для несущих конструкций делится на три категории:
H – самая прочная категория, которой характерны максимальная высота и толщина листа. Гофра такого профиля снабжается дополнительными мелкими бороздками, которые увеличивают жесткость. Материал подходит для обустройства несъемных опалубок, установки перекрытий, ограждений и других металлических конструкций, от которых требуется высокая прочность.
НС – обладает теми же характеристиками, что и категория Н, но отличается меньшими габаритами листа. Используется для установки несущих конструкций, облицовки стен, конструкции ограждения.
С – самый тонкий вид профлиста с уменьшенным рельефом. Используется для облицовки стен, а иногда в качестве материала для кровли.

Советы по выбору металлопрофиля для стен и ограды

Для ограды подходит профиль категории C. В его отделке применяется оцинковка и покрытие из полимера. Категория H редко используется для обустройства оград, так как этот вид профиля стоит дороже, а сама конструкция ограды становится более громоздкой. Наиболее выгодным по ценовым и физико-техническим характеристикам является материал категории НС. Он достаточно прочный и легкий. Листы могут достигать 4 метров, а постоянное нахождение профиля в вертикальном положении не деформирует конструкцию. Она сохраняется заданную гофрированную форму в течение всего срока службы.

Тонкий листовой материал категории С идеально подходит для таких конструкций, как козырьки, навесы, кровля для беседки и парковочного места.

Резюме

Металлопрофиль – это универсальный строительный материал, который помогает находить практичные решения в конструкции кровли, несущих стен, облицовки зданий и многого другого. Сегодня профлист купить – это самая простая задача, так как рынок строительных материалов богат качественными профилями из листовой стали. Однако, чтобы конструкция оказалась практичной и долговечной, необходимо правильно выбрать тип профлиста, грамотно его интегрировать в строительную схему и соблюдать правила по уходу за материалом. Качественный профнастил можно приобрести от компании «Металл Профиль», продукция которой представлена у нас на сайте.

О видах профнастила и маркировке профилированного листа. Для забора, крыши, стен

←Назад к списку

Профнастил — это строительный материал со сформированным профилем в форме прямоугольника, трапеции или волны, получаемый из стального листа путем профилирования. Выпускается по ГОСТ или ТУ с оцинкованным или декоративным полимерным покрытием.

Маркировка профилированного листа

Любой материал маркируется цифробуквенным обозначением вида «С-20», где буква указывает на назначение профнастила, а цифра — на высоту профиля (волны или П-образного выступа) в миллиметрах.

По назначению выделяют следующие виды стройматериала:

С — стеновой материал;
Н — несущий профилированный лист;
НС — универсальный профлист.

Высота профиля определяет степень жесткости, прочности и несущую способность изделия. Чем выше гребень — тем выбранный профилированный лист жестче, прочнее и устойчивее к нагрузкам.

Виды профнастила по назначению

Профилированный лист — универсальный строительный материал, который ценят за следующие качества:

высокую коррозионную стойкость;
высокую продольную жесткость и механическую прочность;
малый вес;
простой монтаж;
долговечность;
экологичность и пожаробезопасность;
низкую стоимость.

Эти свойства сделали профнастил востребованным материалом для применения при строительстве ограждений, обшивке стен, обустройстве кровельного покрытия.

Для забора

Профилированный лист подходит для создания прочных, аккуратных и долговечных ограждений административных, промышленных и складских зданий, частных домов.

Выбирая, из какого профлиста делать забор, большая часть покупателей останавливается на марках С-8 и С-10 — профнастиле с небольшой высотой гофры (высотой профиля). Для ограждения не требуется высокая стойкость к деформации, которой обладает стройматериал с маркировкой С-15 и выше.

Зная размер профлиста для забора, можно рассчитать необходимое количество стройматериала. При расчете стоит ориентироваться на рабочую ширину листа: например у профнастила С-8 она составляет 1145 мм, у профилированного листа С-20 — 1102 мм. Длину профлиста выбирает заказчик в соответствии с желаемой высотой забора. Компания «Тримет» выпускает профлисты длиной от 0,5 до 6 метров.

Еще один важный параметр профилированного листа — толщина металла. Для обустройства временных ограждений стройплощадок и других сооружений чаще всего используют профнастил толщиной до 0,4 мм включительно, для строительства постоянных заборов — материал толщиной 0,4–0,45 мм, для использования на участках с повышенной ветровой нагрузкой — профнастил заборный толщиной от 0,50 до 0,7 мм.

Для крыши

Для устройства кровель рекомендуется использовать прочный профнастил с высоким ребром, например марок НС-35 и НС-20. Для стандартных двухскатных кровель достаточно профилированного листа 0,5 мм. Если обустройство крыши планируется в регионе с обильными снегопадами, лучше выбирать профлист кровельный толщиной не менее 0,7 мм.

Ширина профлиста для крыши зависит от высоты ребра. Для марки НС-20 рабочая ширина (полезная, без учета стыков) составляет 1102 мм, для НС-35 — 1000 мм. Длину подбирают с учетом габаритов и геометрии строящейся кровли. «Тримет» выпускает профилированные листы для крыши длиной от 0,5 до 6 метров.

При расчете количества профилированного листа нужно учитывать длину и ширину ската, угол уклона крыши, геометрические особенности и другие параметры. За расчетом лучше обратиться к производителю: это позволит минимизировать остатки стройматериала и получить расчет основного материала, а также коньков, ендов, планок, заглушек и других необходимых доборных элементов для монтажа крыши.

Нашим покупателям доступны различные виды профлиста для кровли: недорогие оцинкованные, со стандартной полимерной окраской и покрытием Printech под натуральные материалы.

Для стен

Профлист стеновой используется как для облицовки строений, так и для возведения легких построек: сарая, гаража, дачного летнего душа или туалета.

Для внешней отделки капитальных строений можно подходят все виды профнастила для стен. Прочное защитно-декоративное покрытие для небольшой постройки можно создать при помощи профилированного листа с маркировкой С-8 или С-10. Для крупных промышленных объектов лучше выбирать более прочные материалы — например, НС-35.

Перед тем как купить профлист для стен дома, выполняют замеры поверхностей, дверных и оконных проемов, составляют карту раскроя, на которую наносят схему укладки листов с учетом припусков и проемов.

Технические характеристики профнастила «Тримет» разного типа

Маркировка профнастила	Высота волны профлиста в мм	Толщина листа в мм	Рабочая ширина листа в мм
С-8	8	0,4–0,7	1145
С-10	10	0,4–0,7	1100
С-20	20	0,45–0,7	1102
НС-35	35	0,5–0,7	1000
Н-20	20	0,45–0,7	1102

Варианты покрытия профлиста

Для защиты от металла от воздействия осадков и высокого уровня влажности профилированный лист на производстве оцинковывают или покрывают специальным цветным составом с защитными свойствами.

Профлист оцинкованный надежно защищен от действия атмосферных явлений и стоит недорого. Профлист с полимерным покрытием отличается увеличенным до 50 лет сроком эксплуатации, не ржавеет от дождя и снега, может быть окрашен в любые цвета по каталогу RAL, а также иметь декоративное покрытие с природной текстурой, стоит дороже оцинкованных аналогов.

Профлист из поликарбоната, в отличие от металлического материала, не боится влаги, но отличается коротким сроком эксплуатации и высокой стоимостью. Поэтому для забора, обшивки стен или кровли лучше рассматривать металлические варианты.

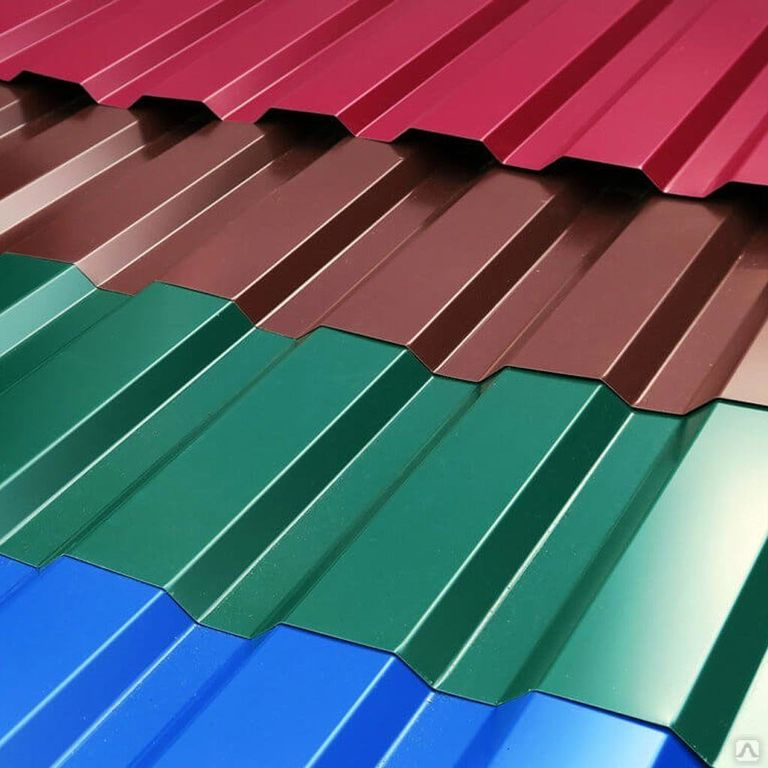

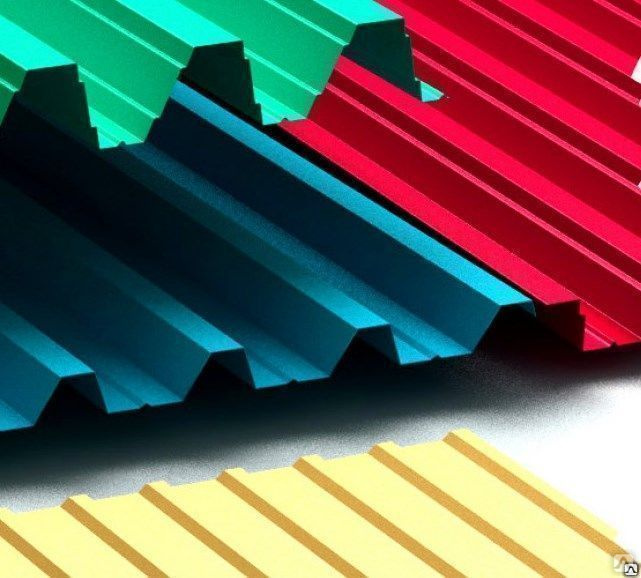

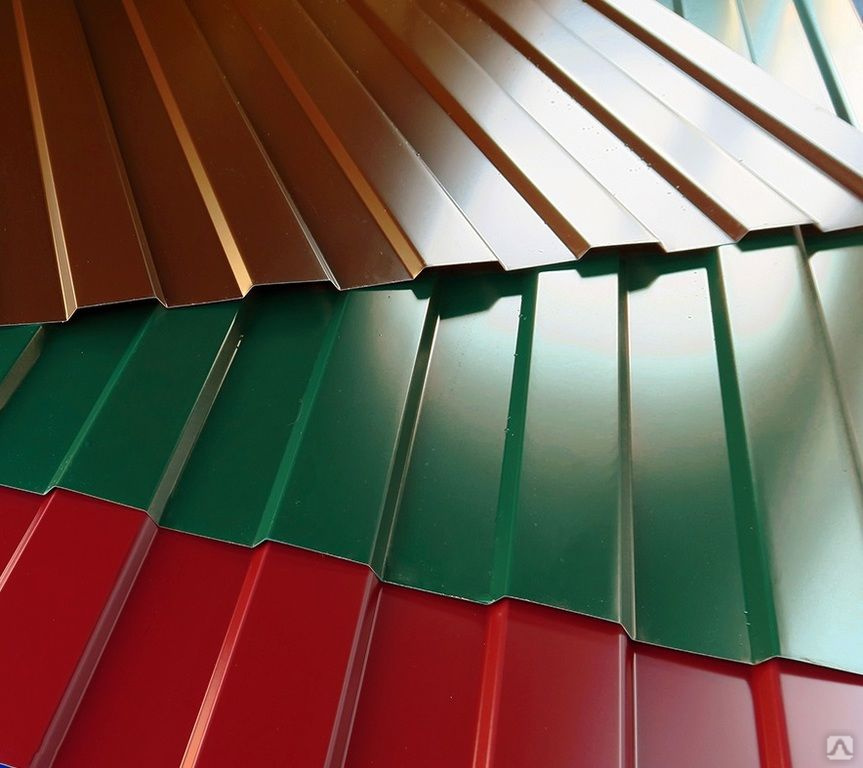

Цвета профнастила

Компания «Тримет» выпускает профлист цветной в широком ассортименте. Из наличия и под заказ поставляем:

профилированные листы с большим ассортиментом цветов по каталогу RAL;
профлист с рисунком под дерево, под камень, под кирпич;
профнастил с полимерным покрытием «Бархат» с оригинальной текстурой и фактурой в сером и коричневом оттенках.

Получить помощь с выбором стройматериала от профессионалов, уточнить возможные типоразмеры, толщины и варианты окраски для выбранного профлиста можно у наших специалистов онлайн или по телефону.

Технические характеристики профлиста – плюсы и минусы, сферы применения

Заслуженная популярность использования металлического листового материала при возведении ограждений и зданий неоспорима. История его применения в строительстве началась около двухсот лет назад и сейчас он не перестает быть востребованным. В начале 19 столетия процесс производства профлиста требовал особых навыков, был затруднительным и финансово невыгодным. Это связывалось с тем, что изделие создавалось из кованого железа вручную. В современных же условиях производства, материал получают из стали в рулонах или стальных листов с помощью прокатных станков. Профлист применяется при перекрытии кровли, постройке заборов, обшивке стен, отличается богатой палитрой оттенков и простотой монтажа.

Профилированный настил: главные свойства и характеристики

Профлистом называется металлическая пластина с гофрированной поверхностью (по-другому «ребрами жесткости»). Создается с помощью холодного прессования на специальном оборудовании.

Гофры располагаются по направлению длины, поэтому материал способен выдержать повышенные нагрузки. Важная особенность в том, что чем выше профиль, тем более жестким получается настил.

Ребра могут отличаться по толщине и быть в форме:

треугольника;
полукруга;
трапеции.

Марка профлиста выбирается в зависимости от типа строительной работы: для перекрытия крыши, создания ограды и т.д.

Область применения настила достаточно широка. Он подходит как для частного, так и для промышленного строительства. Из профлиста возводят заборы, несущие сооружения, создают отделку фасадов, покрывают кровлю.

Прочность и легкий вес способствует более оперативному установочному процессу. Для установки достаточно 1-2 дней, поэтому при проведении ремонтных работ выбором многих становится именно профилированный лист.

Рабочая ширина материала меньше общей, поэтому проводя расчеты перед покупкой, важно от общей ширины профнастила отнимать длину гофры, которая уйдет на нахлест.

Разновидности профлиста

По назначению профилированный настил, используемый на строительных объектах, делится на три группы:

1. Несущий

Для обозначения данного вида производители маркируют его буквой «H». Он отличается наибольшим показателем толщины (от 0,75 до 1 мм) и высотой волны (от 57 до 114 мм). Прочность и надежность обеспечивается за счет добавочных борозд. Используется для кровли на ответственных участках (к примеру, при постройке ангаров в качестве междуэтажных перекрытий). Чем выше волны, тем меньше его полезная площадь и больше жесткость.

2. Стеновой

Для маркировки используется буква «С». Такой тип профлиста используется при монтаже оград или обшивке стен внутри помещения. Характеризуется мелким профилем (высота гофры составляет 8-35 миллиметров, толщина 0,3-0,75 мм). Стеновой профнастил отличается парусностью.

3. Кровельный

Данный тип профлиста обозначают комбинацией букв «НС», поскольку он является универсальным, подходит для создания оград, кровли и т.д. Отличается высокой волной, толщина настила может быть 0,4-0,75 мм, высота до 44. К кровельному типу профнастила относится любая профилированная пластина, высота волны которой больше 20 мм.

По маркировке легко прочитать характеристики профлиста: первое цифровое обозначение после буквы – это высота профиля, вторая цифра – толщина, 3 и 4 – ширина и длина (все измерения в миллиметрах).

Узнать цену и заказать продукцию

Плюсы и минусы металлического настила

Использование профлиста популярно за счет его преимуществ:

Стойкость к температурным изменениям (возможность выбора материала для установки в областях с суровым климатом при условии соблюдения установленных правил использования), ветровым нагрузкам, УФ-лучам.
Цена, которая подходит для разных категорий покупателей.
Легкий вес, благодаря чему можно поднять профлист на высоту без использования специальной техники.
Высокая прочность на изгиб.
Быстрота монтажа.
Пожарная безопасность, экологическая чистота.
Большая длина профлиста (максимально 12 метров). При перекрытии крыши образуется минимальное количество стыков.
Возможность замены поврежденного листа на аналогичный.
Богатая палитра цветов, позволяющая выбирать любой оттенок, который впишется в архитектурный ансамбль территории.
Срок эксплуатации – более 20 лет.

Изделие имеет свои недостатки:

При повреждении защитного покрытия уменьшается период службы изделия, и он может покрываться ржавчиной.
«Шумность» материала при использовании профлиста в качестве кровельного материала. При осадках появляется неприятный шум, напоминающий «барабанную дробь» (если использовать минеральную вату для изоляционной защиты, можно избавиться от подобного минуса).
Стальной профлист сильно нагревается на солнце.

Соответствие государственным стандартам

Профлист, как и многие стройматериалы, обязательно должен соответствовать ГОСТам, которые устанавливают список требований. Качество, оттенок и толщина полимерного или лакового покрытия регулируется по ГОСТу 30246. Погрешности по высоте рассматривает гос. стандарт 19904-90 (разрешено отклонение на 0,06 мм: если на товаре пишется толщина – 0,45 мм, то реальная может быть 0,39) и т.д.

Область применения профлиста

Оцинкованный профнастил – популярный строительный элемент, который широко используется при сооружении различных объектов. Его применяют:

В качестве межэтажного перекрытия или несущей конструкции.
Для кровель сооружений, имеющих высокие требования к относительным нагрузкам.
При заливании фундамента в виде временной конструкции.
В виде постоянной или временной ограды здания.

Если на первом месте при строительстве – экономия бюджета, для решения поставленных задач стоит выбирать профлист.

Профнастил с лаковым или полимерным напылением используется:

При установке киосков или павильонов для торговли.
Монтаже АЗС, помещений на производствах.
При строительстве коттеджей, дач, загородных домов.
Для обшивки внешней части здания.
В качестве отделки внутри помещения.
Для сооружения ворот, изгородей.
При выполнении кровельных работ в постройках с большими пролетами.

Где использовать профлист не рекомендуется?

Профнастил, хоть и универсальный стройматериал, может применяться в разных областях строительства, имеет ограничения по монтажу, месту установки. Не рекомендуется использовать профлист:

Для установки в агрессивной среде. Металлические настилы подвергаются коррозии, из-за чего уменьшается период их эксплуатации. Если хочется создать ограждение для навоза или сделать низ ограды возле земли, лучше покрыть крайние части краской или полимерным составом.
Для перекрытия кровель без обрешетки. Даже если класть листы сверху устаревшего покрытия с подстилкой из целлофана (как делают некоторые умельцы), при температурном перепаде будет образовываться конденсат, который задержится под профлистом, пагубно повлияет на его эксплуатационные характеристики.

На что обратить внимание при покупке профлиста

Построенная конструкция получится прочной, надежной, а профнастил выполнит все свои функции, если удачно выбрать материал.

Для кровли подойдут кровельный, стеновой тип с высотой профиля от 18 до 35 мм. Такие профлисты отличаются хорошей несущей способностью.
Для установки ограждений лучше рассматривать вариант покупки профлиста С8 или С21 изделия с высотой гофры 8-21 мм стенового типа. Хорошо, если оно будет иметь полимерное покрытие, чтобы при атмосферных осадках не испортились внешние данные, и в последствии не появилась коррозия.
Несущий тип металлического настила актуален только при промышленном строительстве, поэтому для сооружений на частном объекте его покупать нет необходимости.

Выбирая профилированный лист для крыши важно учесть, что изделия с небольшой длиной лучше не применять, поскольку появится большое количество стыков, что повлияет на визуальный эффект. К тому же, это окажет влияние на стоимость – расход материала будет больше из-за креплений и нахлестов.

Правила ухода за профнастилом

После монтажа не требуется особый уход за конструкцией, однако есть некоторые правила, которых стоит придерживаться, чтобы увеличить срок службы. Полимерное покрытие защитит сооружение от механических повреждений, прямых солнечных лучей, образования коррозии и химического воздействия веществ. При сильном загрязнении поверхность достаточно промыть мыльным раствором, в котором нет растворителей (они могут повредить покрытие). Если образовались царапины, их лучше закрасить соответствующей по оттенку краской. В зимний период важно, чтобы слой льда не повредил поверхность кровли, если она создана их профнастила.

Покупка профлиста – дело серьезное, требует от покупателя внимания к деталям. При выборе учитывайте советы, представленные в статье, а также консультируйтесь со специалистами. В зависимости от пожелания можно выбрать различные варианты декоративного покрытия: фотопечать, окраска, нанесение полимерного слоя и т.д. Наша компания «Трансметалл» поможет с покупкой, менеджеры посоветуют материал, его размеры, учитывая место установки и другие данные от заказчика.

Профнастил: виды и применение

В современной строительной сфере используют самые разные материалы, профнастил — один из самых популярных. Он применяется и в новом строительстве, и при реконструкции старых построек; популярен у частных застройщиков при сооружении небольшого загородного дома и у специализированных компаний при возведении крупных промышленных и коммерческих объектов. Скорее всего, это название известно даже тем, кто ни разу не сталкивался ни со стройкой, ни с ремонтом.

Профнастил — очень востребованный материал

Рассмотрю подробнее, что же собой представляет профнастил, для чего применяется и какие его разновидности существуют.

Ads by

Профнастил: что это такое?

Профнастил, профлист, гофролист — листовой материал, изготовляемый из стали. Для производства профлистов применяется тонколистовой стальной прокат – оцинкованный или с иным защитным покрытием.

Профнастил. Разнообразные возможности в строительстве

Различные наименования этого строительного материала одинаково выражают его основное отличительное качество: листы профнастила имеют волнистую, профилированную, гофрированную форму. Этот профиль придаёт изделию необходимую жёсткость. Несмотря на небольшую толщину исходного стального листа (от 0,4 мм), готовый профлист имеет достаточную прочность для применения его в самых разных областях строительства.

В нашей стране производство профилированных листов регламентируется ГОСТ 24045-94, хотя на рынке существует и продукция, выполненная по различным ТУ (техническим условиям), а также в соответствии с европейским стандартом ISO 9001.

Профиль гофролистов может быть очень сложным. Фото с сайта ribaproductselector.com

Сортамент профилированных листов классифицируется по трём параметрам:

по назначению — «Н», «НС», «С»;
по материалу исходной заготовки — стального листа;
по виду защитно-декоративного покрытия.

А теперь более подробно об этой классификации.

Для чего можно использовать профнастил

Сегодня профнастил широко применяется в строительстве. Его используют непосредственно при возведении разных объектов в качестве несъёмной опалубки, например, при устройстве железобетонных перекрытий «по профнастилу» или для выполнения ограждающих конструкций. Он применяется и в отделочных работах: для облицовки фасадных стен, в качестве кровельного материала, для строительства заборов и ограждений и даже в качестве декоративного интерьерного материала.

Забор из профнастила

Хотя изначально профилированный лист всё таки задумывался, в первую очередь, как конструктивный элемент. Именно отсюда его расхожее название «профнастил» — профилированный настил. Поэтому выражение «забор из профнастила» по-русски звучит как-то не совсем логично.

Что обозначает маркировка

Буквы в маркировке «Н», «НС» и «С» обозначают:

Н — для настилов. То есть для горизонтальных конструкций: перекрытий, кровли.
С — для вертикальных, то есть менее нагруженных конструкций.
НС — обозначает универсальное применение, подходит и для того, и для другого.

При покупке имеет смысл ориентироваться в первую очередь на этот параметр.

Профлисты различаются по форме профиля и его высоте. Как правило, изделия, имеющие более высокую «волну» и сложный рисунок профиля, относятся к маркам «Н» и «НС». Чем выше и сложнее по форме ребро жёсткости, образованное «волнами» профиля, тем большую нагрузку, направленную перпендикулярно плоскости листа, профнастил способен выдержать. Высота профиля в маркировке обозначается цифрами, указывающими высоту «волны» в миллиметрах. По стандартам она варьируется от 8 до 114 мм.

Вариант профиля высотой 114 мм. Рисунок из ГОСТ 24045-94

В продаже имеются профлисты с трапециевидной формой профиля и волнистые — с круглым рельефом, напоминающие шифер.

Варианты покрытий

Весь профнастил производится из тонколистового стального проката. Отличия — в толщине листа и способе нанесения защитного покрытия. Толщина листа важна, если на него предполагается повышенная нагрузка. А способы нанесения защитного антикоррозийного покрытия и его химический состав имеют значение при выборе материала для эксплуатации профилированных листов в агрессивных средах. Покрытие, защищающее поверхность металла, наносится с обеих сторон листа.

цинковое покрытие

Цинкование — наиболее распространённый и надёжный вариант защиты стали от коррозии. Оцинкованные листы сохраняют свои свойства от 65 (в промышленных районах) до 120 лет, если объект находится в экологически чистом месте, за городом. Маркировка изделий из оцинкованной стали не содержит дополнительных букв или цифр. В этом случае подразумевается метод горячего цинкования (Г/Ц).

Здание промышленного назначения, отделанное оцинкованным профнастилом

электролитическое цинковое покрытие

Этот способ цинкования даёт цинковое покрытие меньшей прочности: оно в пять раз менее устойчиво, нежели покрытие методом горячего цинкования. В маркировке обозначается «ЭОЦП».

алюмоцинковое покрытие

В маркировку изделий с покрытием из алюмоцинка вводится буквенное обозначение «АЦ». В качестве защитного слоя применяется сплав цинка и алюминия (содержание алюминия в составе — около 5%).

алюминиевое или алюмокремниевое покрытие

Обозначается буквами «А» или «АК». Соответственно, антикоррозийное покрытие делается из алюминия или сплава алюминия и кремния, содержание которого — 1,6%.

Профнастил широко используется для строительства зданий промышленного назначения. Защитного антикоррозийного покрытия вполне достаточно для надёжного предохранения от разрушения стен и кровли строений, особенно если это цинковое покрытие, нанесённое методом горячего цинкования. Такой оцинкованный слой имеет способность к самовосстановлению: мелкие повреждения покрытия с течением времени «заращиваются» цинком со скоростью около 2 мм в год.

Но сегодня профнастил часто используют для отделки, причём не только складов и ангаров. Поэтому, помимо защищающего металл от коррозии слоя цинка (или алюминия, алюмокремния или алюмоцинка), профлисты покрывают дополнительно краской или полимерами — акрилом, полиэстером, поливинилхлоридом или полиуретаном.

Профнастил может быть разным

Толщина слоя антикоррозийного и полимерного покрытия, а так же его вид влияет на эксплуатационные качества профлиста. В каждой стране толщина стали и толщина защитного покрытия на нём регламентируется в зависимости от климатических условий.

Все эти параметры можно узнать из маркировки профнастила. К примеру, вы видите такой буквенно-цифровой код: С21-0,55-750-12 000-6005-PE. Это значит, что перед вами профнастил с цинковым покрытием, нанесённым методом горячего цинкования, стеновой, с высотой «волны» 21 мм, выполненный из стали толщиной 0,55 мм, рабочая ширина панели 750 мм, длина 12 м, имеет дополнительное декоративное покрытие из полиэстера, окрашенного по цветовому стандарту RAL в тёмно-зелёный цвет оттенка «зелёный мох».

Учитывая популярность профлиста как строительного материала, а также разнообразие отделки профилированных листов, о возможных способах декоративного оформления расскажу отдельно далее.

Немного о технологии изготовления профилированных листов

Не верьте тем, кто рассказывает, что профнастил — современный строительный и отделочный материал, появившийся в нашей стране в последние двадцать лет. Его изобретение относят ещё к 1820 году и приписывают английскому инженеру Генри Робинзону Палмеру. За все эти годы профилированные листы тонкого металла широко распространились по всему миру: сочетание экономичности производства материала, его надёжности и простоты монтажа не могло оставить равнодушными ни владельцев различных объектов, ни строителей.

Профнастил имеет давнюю историю

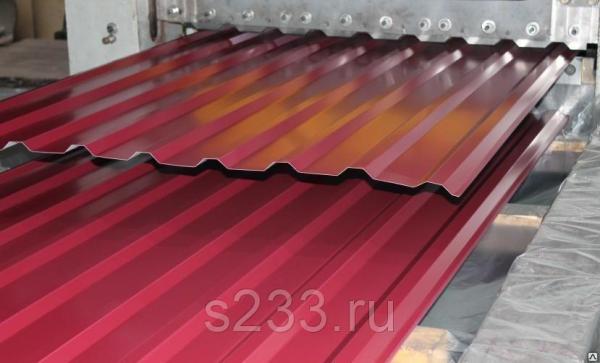

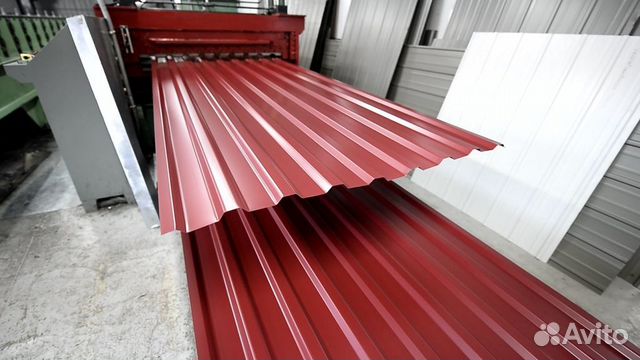

Производство профнастила несложное: листовую сталь в рулоне протягивают через вращающиеся вальцы, выдавливающие профиль на листе. Форма роликов вальцов и определяет форму профиля. Процесс изготовления профилированных листов отлично демонстрирует следующее видео.

Ширина профлиста в готовом виде зависит от высоты рельефа: чем он более объёмный, тем меньше рабочая ширина готового изделия в сравнении с заготовкой. Гофрированные листы производятся из рулонной стали, поэтому длина готовых изделий ограничивается техническими возможностями производства. Стандартные длины оговаривает всё тот же ГОСТ 24045-94: для типов «Н» и «НС» они должны быть кратны 250 мм, от 3 до 12 м. Для типа «С» — кратны 300 мм, от 2,4 до 12 м. А если позволяют возможности производства, то длина панелей может быть и большей — по заявке и согласованию с потребителем.

По сути, другое не менее популярное изделие из стали — металлочерепица, тоже представляет собой профилированный лист, только помимо продольных профилей добавляются ещё и поперечные. Кстати, и привычный профнастил может иметь дополнительное поперечное профилирование.

Из профнастила можно делать не только плоские объекты. фото с сайта steelroofsheets.co.uk

Нанесение поперечных профилей позволяет усложнить формы конструкций и строить не только объекты с плоскими поверхностями, но и имеющие различные криволинейные конфигурации. Это открывает широчайшие возможности для архитекторов и дизайнеров.

Профлисты со слоем утеплителя, перфорированные, с фигурным краем

Популярность и распространённость профнастила понуждает производителей придумывать всё более новые и интересные модификации.

Кроме глухих панелей, производятся перфорированные профлисты. Профнастил с отверстиями используется для вентиляции или понижения уровня шума в тех помещениях, где это необходимо. Перфорированные листы на стеновых конструкциях отражают звуковые волны не полностью, а частично пропускают их через отверстия внутрь стены, где звуковые волны гасятся, поглощаясь слоем теплоизолятора, например, минеральной ватой. Таким образом, шум снижается.

Перфорированный профнастил. Фото с сайта reshnastil.ru

Отверстия могут иметь различную форму, расположение и размеры. Перфорацию делают по всей плоскости либо только на отдельных участках. Кроме акустического назначения, такие профилированные панели с перфорацией можно использовать и в декоративных целях.

Другой строительный материал на основе металлического профнастила — сэндвич-панели. Они имеют трёхслойную структуру: наружный и внутренний слои — профилированные металлические листы, а между ними помещается слой утеплителя.

Сэндвич-панели. Фото с сайта know-house.ru

В качестве утеплителя используют минеральную вату или пенополистирол. Такие утеплённые панели ещё больше упрощают и без того несложный монтаж. Использовать тёплый профнастил можно для облицовки стен или устройства кровель.

В этом разделе стоит упомянуть и о профнастиле с фигурным краем. Эта разновидность разработана специально для заборостроительства. Панели такого профлиста имеют фигурную вырубку по верхнему и нижнему краю, имитирующую традиционные «пики» кованого забора или верхний край штакетника.

Забор из профнастила с фигурным краем. Фото с сайта zabornyi.ru

Декоративные возможности профнастила

Как уже говорилось выше, лицевая сторона профилированных стальных листов может иметь декоративное покрытие.

Окраска

Самый простой способ декорирования — это окраска. Цвета колеруются по системе RAL. Наиболее распространённые, как и для металлочерепицы, это коричневый, зелёный, синий, красный и бордовый: всегда можно подобрать профнастил для ограждения под цвет кровли. Цветовой стандарт RAL содержит более полутора тысяч цветов, поэтому нет необходимости ограничиваться только коричнево-зелёной гаммой.

Фасад здания, отделанный цветными профилированными листами

Сегодня потребители демонстрируют спрос на более разнообразную цветовую палитру, и производители с готовностью идут им на встречу, начиная пополнять свои коллекции металлочерепицей и профнастилом самых неожиданных цветов.

Полимерные покрытия

Основное назначение покрытий из полимеров декоративное, но полимерный слой создаёт и дополнительную преграду для возникновения коррозии.

Полиэстер

Самое распространённое полимерное покрытие — полиэстер. Оно достаточно долговечно, выдерживает температурные колебания в диапазоне от -60 до +90°С и ультрафиолетовое излучение. Но незначительно противостоит механическим повреждениям. Производятся изделия с глянцевой и матовой поверхностью. Единственное «но»: долговечность эксплуатации гарантируется в условиях несильного загрязнения окружающей среды.

Полиуретан

Самое распространённое полиуретановое покрытие для профнастила зарегистрировано под торговой маркой «Pural». Покрытие устойчиво к внешним воздействиям в температурном диапазоне от -60 до +100°С, стойко к кислотам, поэтому подходит для эксплуатации на морском побережье и в море, а также в промышленных зонах с загрязнённой окружающей средой. Поверхность, покрытая полимером, устойчива к механическим повреждениям.

Поливинилхлорид

Для покрытия профлистов используют дисперсии полимеров на основе ПВХ (поливинилхлорида) — пластизоли. В торговле покрытие известно как Пластоизол. Прочность такого покрытия обусловлено свойствами пластизолей: жидкая полимерная дисперсная смесь наносится на разогретую поверхность изделия, оно подвергается дополнительному нагреву и пластизоль превращается в пластикат — стойкое к химическим воздействиям, обладающее высокими физико-механическими свойствами и электрическим сопротивлением покрытие.

Профнастил с покрытием Пластизол. Фото с сайта shymkent.all.biz

Пластизол имеет самую большую толщину, поэтому профнастил с таким покрытием наиболее устойчив к механическим повреждениям, а кроме того можно получать текстурированную поверхность — с текстурой «дерево», «камень», «кирпич», «снег», «кожа».

Printech

Покрытие Пластизол имеет фактуру, которая может имитировать текстуру древесины или камня, но существует профнастил, поверхность которого не только повторяет фактуру, но и имеет рисунок. На базовый слой оцинковки наносится основа для рисунка, затем плёнка, на которой методом офсетной печати нанесён рисунок.

Профнастил с рисунком под дерево. Фото с сайта lprofil.com

Поверхность покрывают дополнительной защитой изображения слоем поливинилфторида (PVDF). Покрытие PVDF имеет очень хорошую механическую прочность. В отличие от других, этот полимер не содержит пластификаторы, УФ- и термостабилизаторы. В тоже время он очень устойчив к воздействию солнца и химически агрессивных веществ, в том числе и морской соли.

Теперь для тех, кто мечтал о каменном заборе, но не мог его себе позволить, или для желающих обладать деревянным ограждением, но не хотящих связываться с необходимостью его регулярно обновлять, есть выход: забор из профнастила с рисунком под камень, дерево или кирпич.

Фотопечать

Современная техника далеко пошла: сегодня рисунком кирпичной стены или досок на поверхности профнастила уже никого не удивишь.

Забор с панорамным изображением из профлиста. Фото с сайта xn—-8sbdjfn5ajhhw9jh.xn--p1ai

Ценители этого материала имеют возможность получить полноцветное фотоизображение на фасаде своего строения или ограждении.

Стильный профнастил

Несмотря на популярность профнастила как строительного материала, у большинства он ассоциируется с промышленными объектами. На худой конец — с заборами, даже несмотря на ухищрения производителей в попытке придать металлическим панелям большую декоративность раскрашиванием во все оттенки радуги, тиснением на поверхности рисунка кожи крокодила или распечатыванием панорамы Ниагарского водопада.

Между тем, профнастил даже в самой своей простой интерпретации (в сером оцинкованном виде) может быть основой стильных современных архитектурных и дизайнерских решений. Посмотрите небольшую подборку действительно интересных вариантов использования профилированного стального листа.

Музей в Ла-Муэла, Испания. Фото с сайта archiexpo.com

Здания детского лагеря, Миссури, США. Фото с сайта architizer.com

Профнастил — это материал не только для наружной отделки. Для тех, кто сможет оценить строгую неброскую красоту и графичность этого материала, гофрированные металлические листы пригодятся и для отделки интерьера.

Душ в частном доме, Онтарио, Канада. Фото с сайта edleimgardtcontracting. com

Потолок из гофрированного металла, Австралия. Фото с сайта sharyncairns.com.au

О плюсах и минусах

Сегодня в обсуждении качеств самых разнообразных продуктов, материалов или изделий принято говорить об их плюсах и минусах. На мой взгляд, это довольно бессмысленное занятие: у любого материала можно найти отрицательные качества. И нужно просто применять его, учитывая особенности.

Профнастил

Так, к примеру, если вы сделали облицовку фасада сарая из профнастила, окрашенного или покрытого полиэстером, и все время царапаете угол стены тачкой, чему удивляться, что декоративное покрытие через непродолжительное время будет нарушено, а после начнётся и коррозия металла? Тем не менее, рассмотрю некоторые особенности этого материала.

Нестойкость покрытия

Как уже было сказано, окраска или покрытие из полиэстера не обладают достаточной устойчивостью к царапинам. Профлисты с покрытием из полиуретана, пластоизола или PVDF имеют большую стойкость к истиранию. Однако и они не выдержат слишком уж активного механического воздействия.

Температурное воздействие

Этот минус относится, в основном, к ограждениям, так как рядом с металлическим высоким и глухим забором могут плохо себя чувствовать растения: летом они перегреваются, а зимой, наоборот, могут вымерзать многолетние посадки. Любой металл имеет очень хорошую теплопроводность, поэтому сильно нагревается в жару и так же сильно охлаждается в мороз. Учитывайте эту особенность при планировании посадок.

Спасибо соседу за забор из профнастила. Фото с сайта chelny-izvest.ru

Хотя в этом есть и преимущества: вдоль металлического забора хорошо себя чувствуют жаростойкие и теплолюбивые растения. Говорят, дыни и арбузы в средней полосе отлично растут и дают сладкие плоды именно вдоль заборов из профнастила. Так, например, жительница Набережных Челнов Софья Сахапова очень благодарна своему соседу за установленный им забор из оцинкованного профнастила: таких арбузов она раньше на своей маленькой бахче не видела.

Шум

На шум от крыши, покрытой листами кровельного профнастила, жалуются те, кто, устраивая покрытие, не озаботился достаточной шумоизоляцией в кровельном пироге. Или совсем его не сделал. И не мудрено: все же слышали, как барабанит сильный дождь в перевёрнутое ведро. Металлическое кровельное покрытие ведёт себя точно также.

Монтаж утеплителя

Это касается и кровли из металлочерепицы или фальцевой. Сделайте хорошую изоляцию минеральной ватой или иными материалами самой крыши или чердачного перекрытия, если чердак у вас не эксплуатируемый. Это, кстати, решит и вышеописанную проблему с перегревом летом и большими потерями тепла домом зимой. Подробнее об этом вы можете прочитать в публикации Слышу звон, или Особенности металлической кровли.

Сплошные плюсы

Если правильно подобрать материал с учётом его технических характеристик и назначения, разработать хороший дизайн, грамотно смонтировать и правильно эксплуатировать, вы получите сплошные плюсы. Профнастил долговечен: на изделия с разным защитным покрытием производители дают гарантию до 70 лет. Он прост в монтаже: отдельные панели имеют небольшой вес, а возможность заказа длины по своим размерам позволяет получить покрытие без лишних швов.На фото ниже можно увидеть и ещё один плюс: устройство световых проёмов из профилированного поликарбоната. Сейчас выпускают прозрачные листы из этого материала, имеющие такой же профиль, как и у самых распространённых вариантов кровельных металлических профлистов. Их ещё называют прозрачным профнастилом.

Светопропускающие вставки из прозрачного профнастила. Фото с сайта remont-krovli.msk.ru

Такие листы идеально сочетаются со стандартными металлическими, имеющими такую же высоту волны профиля, и могут использоваться в качестве светопропускающих вставок на крыше или стенах из металлических профлистов без дополнительного устройства рам.

Их также можно использовать в качестве самостоятельного кровельного покрытия для устройства навесов и теплиц. Рёбра профиля делают профилированный поликарбонат более прочным. Такие теплицы не ломаются от снеговой нагрузки, в отличие от сделанных из гладкого поликарбоната.

Если вы затеяли строительство или ремонт в своих загородных владениях, обратите внимание на профнастил — надёжный и красивый материал, который, если всё правильно сделать, будет долго служить в любом месте вашего дома — от крыши до интерьера.

Профилированные листы | Koddaert NV

Ищете высококачественные стальные листы для кровли и облицовки? Мы предлагаем полный ассортимент кровельных листов различных профилей, включая гофрированные листы, кровельные листы с коробчатым профилем, листы для черепицы и плоские листы. Кровельные и стеновые листы идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Торговцы строителей
Вам нужны качественные профилированные листы для ваших торговых клиентов? Мы ваш универсальный магазин. Просмотрите наш ассортимент.
Магазины “Сделай сам”
Хотите предложить покупателям широкий ассортимент профилированного листа? Мы можем помочь тебе. Просмотрите наш ассортимент.
Кровельщики
Профилированные листы любого размера и цвета? У нас есть все, что может понадобиться кровельщику. Мы предлагаем широкий ассортимент с гарантией от 10 до 35 лет. Ознакомьтесь со всем нашим ассортиментом.
Выбранные фигуры
Наша продукция
Благодаря гладкому покрытию толщиной 25 микрон наши предварительно окрашенные плоские листы являются идеальной основой для обработки листового металла для изготовления гидроизоляции крыш, ограждений, облицовки, внутренней отделки и многого другого.
Информация о продукте
Плоские оцинкованные кровельные листы
идеально подходят для тех, кто хочет сделать гидроизоляцию своими руками или может использоваться для различных общих целей. Мы предлагаем их в Magnelis и оцинкованных покрытых плоских листах.
Информация о продукте
Кровельные листы коробчатого профиля
идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.
Информация о продукте
Листы черепицы идеально подходят для патио, садовых домиков, навесов и многого другого.
Информация о продукте
Кровельные листы коробчатого профиля
идеально подходят для садовых домиков и навесов, подвесных потолков, ограждений, внутренней отделки и многого другого.
Информация о продукте
Кровельные листы коробчатого профиля
идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.
Информация о продукте
Кровельные листы коробчатого профиля
идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.
Информация о продукте
Кровельные листы коробчатого профиля
идеально подходят для садовых домиков и навесов, подвесных потолков, ограждений, внутренних перегородок, внутренней отделки и многого другого.
Информация о продукте
Кровельные листы коробчатого профиля
идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.
Информация о продукте
Гофрированные стальные листы идеально подходят для кровли садовых домиков и навесов, подвесных потолков, ограждений, внутренней отделки и многого другого.
Информация о продукте
Гофрированные предварительно окрашенные стальные листы идеально подходят для кровли садовых домиков и навесов, подвесных потолков, ограждений, внутренней отделки и многого другого.
Информация о продукте
Аксессуары
В наличии более 50 цветов. Наши стандартные цвета: RAL 7016, RAL 8019, RAL 1015, RAL 9010, RAL 9005, RAL 5008, RAL 6005, RAL 9005.
Для индивидуального профилирования свяжитесь с нашим отделом продаж и отправьте нам свой чертеж.
Подробнее
Запросите предложение или задайте свой вопрос
Для использования этой формы у вас должен быть включен JavaScript.
Имя
Имя
Компания
Адрес электронной почты
Номер телефона
Страна – None -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Keeling) IslandsColombiaComorosCongo – BrazzavilleCongo – KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuin ea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth Su danИспанияШри-ЛанкаSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдалённые островаСША Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова
Сообщение или вопрос
Я заявляю, что ознакомлен и принимаю политику конфиденциальности.
Ваши специалисты Koddaert к вашим услугам:
Melanie Vandewaetere
Продажи Профилированные листы
+32 51 74 75 40
[email protected]
Matthias Decaesstecker
Управляющий директор
+32 51 747540
[email protected]
Camille Roelens
Продажи Профилированные листы
+32 51 74 75 40
cam@koddaert. com
Причины поломки: Профнастил | Особенности
Гофрированные стальные листы стали более сложными, чем когда-либо, и используются везде, от школ и музеев до больниц. Но Питер Майер из Building LifePlans обнаруживает, что что-то может пойти не так.
Гофрированные стальные листы прошли долгий путь от покрытия сараев и навесов. Теперь называемые облицовкой из профилированной (низкоуглеродистой) стали, они украшают все, от больниц и музеев до школ, торговых точек и вездесущих складов.
Руководство по проектированию предоставлено BS 5427-1:1996 – сводом правил по облицовке зданий профилированным листом. Ассоциация производителей металлических облицовочных и кровельных материалов и Национальная федерация кровельных подрядчиков также предоставляют документы о передовой практике.
Однако, несмотря на достижения, профилированные листы не лишены недостатков. Вот некоторые из наиболее распространенных жалоб.
1. Передний край
Проблема со сталью заключается в том, что она подвергается коррозии в присутствии кислорода, процесс, который ускоряется при добавлении воды и загрязняющих веществ. Эта комбинация описывает большинство внешних условий в Великобритании.
Чтобы противостоять коррозии стали, производители стальных листов наносят слой защиты от коррозии, такой как горячее цинкование погружением или сплав цинка с алюминием. При необходимости дополнительное декоративное органическое покрытие, такое как ПВХ, также усиливает защиту от коррозии.
Однако полученные рулоны тщательно защищенных стальных листов длиной в сотни метров затем разрезаются на удобные куски, обнажая незащищенную сталь на концах разреза. На начальный период открытые стальные кромки защищены слоем цинка, который корродирует «жертвенно» для стали. В долгосрочной перспективе коррозия режущей кромки неизбежна.
Риск преждевременной коррозии кромок можно снизить, указав листы, изготовленные таким образом, чтобы свести к минимуму риск коррозии кромок. Например, листы из цинково-алюминиевого сплава имеют более низкую скорость защитной коррозии, а сталь прослужит дольше, чем листы с покрытием из чистого цинка.
Покраска обрезанных краев и периодическая повторная покраска там, где возможен доступ, могут стать решением проблемы. Если листы с проржавевшими краями не ремонтировать или не заменять, это может привести к дальнейшему повреждению листа с повышенным риском проникновения воды. Отслоение декоративного покрытия также может быть связано с кромочной коррозией.
2. Крепления: коррозия и протечки
Стальные облицовочные листы необходимо закрепить на месте. Сквозное крепление может показаться простым методом крепления, но оно создает отверстие в листе, что фактически снижает водо- и воздухопроницаемость.
Саморезы и самонарезающие винты со встроенными шайбами обычно используются для обеспечения водонепроницаемости. Наилучшие шайбы изготовлены из EPDM, а толщина и твердость материала должны быть указаны в зависимости от области применения.
Крепеж следует выбирать с долговечностью, аналогичной ожидаемому сроку службы защитного покрытия. Как правило, это крепеж из аустенитной нержавеющей стали марки 1. 4301 по BS 10088 (UK тип 304) со сроком службы более 25 лет в городских или загрязненных условиях. В прибрежной среде могут потребоваться особые меры предосторожности.
При контакте различных металлов может возникнуть биметаллическая коррозия. Негерметичность может возникнуть, если имеет место коррозия, крепежные детали были перетянуты или недостаточно затянуты или закреплены криво, износились шайбы, крепления имеют недостаточное сопротивление выдергиванию.
3. Конденсация: повреждение водой
Конденсация может привести к накоплению влаги с сопутствующим износом из-за коррозии и роста плесени, а также к снижению тепловой эффективности. Исследование поверхностной или внутритканевой конденсации для разработки успешных мер по исправлению положения может занять некоторое время. Может потребоваться мониторинг. Элемент может потребоваться открыть, чтобы установить фактическую конструкцию и процессы в работе. Исследования также должны предоставить информацию, позволяющую предложить корректирующее решение для минимизации тепловых мостов, а также риска поверхностной конденсации или внутритканевой конденсации.
Свод правил по контролю за конденсацией, BS 5250, ссылается на BS EN ISO 6946 и 13788 для методов расчета для моделирования теплопередачи и риска конденсации.
Конденсат на нижней стороне листов может усугубить коррозию краев и крепежных деталей.
4. Расширение и сжатие
Деформация, деформация или коробление листов и вокруг креплений могут быть результатом теплового движения. Наибольшему риску подвергается пленка темного цвета над слоем изоляции. Температура поверхности облицовки может повыситься на 75°C в течение 24 часов, вызывая расширение почти на 5,5 мм для листа длиной 6 м. Снижение температуры поверхности на 50°C приведет к сжатию 6-метрового листа на 3,6 мм. Учет этого масштаба расширения и сжатия вокруг креплений имеет решающее значение для предотвращения этого дефекта.
Постскриптум
BLP обеспечивает страхование скрытых дефектов зданий и гарантии на новые дома для жилых помещений
www.blpinsurance.com
Кровельные листы с трапециевидным профилем | Особенности и как производить?
Кровельные листы с трапециевидным профилем — это профильные листы с профилем трапециевидной формы, окрашенные в несколько красивых цветов для придания привлекательного внешнего вида. Эти листы доступны в белом, сером, зеленом, синем, терракотовом, слоновой кости, коричневом и других красивых цветах. Эти кровельные листы обеспечивают идеальное сочетание с кровлей, чтобы соответствовать привлекательному внешнему виду дома.
Структура материала:
Материалы, используемые для поверхностного слоя, представляют собой погодостойкие смолы, которые помогают предотвратить воздействие УФ-лучей, исходящих от солнца, а также снижают коэффициент теплопроводности. Все эти примечательные особенности обеспечивают долговечность и превосходную стойкость к химической коррозии. Промежуточный и нижележащий слои состоят из материалов, обеспечивающих превосходную прочность и отличные изоляционные свойства.
Характеристики:
Финишная отделка: Эти листы однородного качества и имеют однородное цветовое покрытие. Цвета выбираются из последней линейки цветных покрытий.
Коррозионная стойкость : Изготовленные из высококачественной стали и алюминия, эти листы обладают превосходными антикоррозионными свойствами.
Хорошая теплоизоляция : Цветное покрытие на этих листах обладает сильными изоляционными свойствами, поэтому эти листы обеспечивают превосходную защиту от тепла.
Водонепроницаемость : Вода не может оставаться на этих простынях из-за их водонепроницаемости.
Погодостойкий : Эти листы без повреждений выдерживают экстремальные погодные условия.
Высокая прочность: Повышенная прочность на растяжение позволяет этим листам выдерживать большие нагрузки.
Красивый внешний вид : Они доступны в широкой цветовой гамме, что делает их привлекательными на вид.
Экономичный : Требование дополнительных затрат, таких как затраты на установку и техническое обслуживание, минимальны, благодаря чему эти листы имеют отличную экономическую ценность.
Applications :
Architectural Roofs
Auditoriums
Gymnasiums
Exhibition Halls
Household Roofing
Commercial Buildings
Industrial Buildings
Аэропорты
Чертеж трапециевидного профиля
Как изготовить Кровельный трапециевидный профиль?
Профилегибочная машина для трапециевидной кровли может изготавливать трапециевидные профилированные кровельные листы путем формирования рулона металла / стали. В зависимости от страны они могут называться по-разному, как показано ниже:

Профилегибочная машина для производства кровельных профилей
Профилегибочная машина для производства кровельных материалов Spandek
Машина для производства кровельных профилей Trimdek
Машина для производства 4-х угловых кровельных профилей

Машина для производства 5-ти волновых кровельных профилей /11/12/13/14 ребер, но наиболее распространенным является профиль с 5 ребрами.
Посмотрите видео ниже, чтобы понять, как работают профилегибочные станки с ребристым профилем:

Профилегибочный станок с ребристым профилем является полностью автоматическим и простым в эксплуатации с удобной панелью HMI, состоит из одного разматывателя, оборудования для направления листа, секции профилирования, системы управления PLC, гидравлической резки, стола для сбора. Шаг за шагом ролики внутри машины будут формировать листовой металл, чтобы он стал металлической кровельной листовой панелью.
Их главными преимуществами являются красивый индивидуальный дизайн, простая и стабильная работа с прочным корпусом и доступная цена. Есть 3 модели, как показано ниже:
9019 Размер (Д x В
232
3
SPECIFICATION
Items ECO model STANDARD model HIGH SPEED model
Total power 5.5 – 7.5kw 7.5 – 11kw 11 – 22 кВт
Скорость 16 – 18 м/мин 22 – 24 м/мин 44 – 46 м/мин (9-11)x(1,6-2,2)x1,8 м (9-11)x(1,6-2,2)x1,8 м (9-11)x(1,6-2,2)x1,8 м
Weight of machine 6 – 8 tons 7 – 10 tons 9 – 12 tons
Roller station 16 – 18 18 – 21 20 – 24
Material thickness 0,15–0,7 мм (G300-G550) 0,15–0,7 мм (G300-G550) 0,15–0,7 мм (G300-G550)
Ширина материала 914; 1200; 1219; 1450мм 914; 1200; 1219; 1450мм 914; 1200; 1219; 1450mm
Transmission system Hydraulic motor Hydraulic motor Electric motor with gear box
Cutting system Hydraulic cylinder (front cutting) Hydraulic cylinder (rear & front cutting) Electric motor с коробкой передач (задний и передний рез)
Система управления Автоматическая с ПЛК, HMI Автоматический с PLC, HMI, Inverter Automatic с PLC, HMI, Inverter
559 9000 9010 2: 2: 2: 2: 2: 2: 2: 2: 2: 2 10. Профилегибочная машина для кровельных профилей

Теперь, когда вы понимаете, что такое машина для профилирования кровельных профилей (реберного типа) , вы готовы получить предложение. Наши торговые представители имеют многолетний опыт работы с профилегибочными станками для металлических панелей и будут рады помочь вам. Для получения дополнительной информации о различных типах или вы готовы к покупке, пожалуйста, свяжитесь с нашим консультантом сегодня.

Чтобы дать лучшее предложение и точно удовлетворить ваши требования, не могли бы вы предоставить подробную информацию, как показано ниже:

Какие машины для профилирования крыши вам нужны?

Профиль или изображения образца.
Ваш рисунок, профиль

ПОЧЕМУ CUNMAC?

Являясь мировым производителем профилегибочных машин для производства кровельных панелей с более чем 15-летним опытом, CUNMAC верит в построение партнерских отношений и предоставляет комплексные услуги клиентам. Благодаря ресурсам, инновационным решениям и экспертному обслуживанию мы стремимся к стабильному производству с хорошим качеством и отличным сервисом. Продукция CUNMAC пользуется доверием и используется клиентами по всему миру, что свидетельствует о надежности и надежности CUNMAC.

Горячая линия: +84 981 402 902

Эл. Профильные листы готовятся в таком масштабе и с такой детализацией, необходимой для точного представления существующих функций и передачи деталей и количества для предполагаемой работы.

1 237.4.1 Подготовка
2 237.4.2 Шкала
3 237.4.3 Номера листов
4 237.4.4 Контрольные показатели
5 237.4.5 Данные кривой
6 237.4.6 Общие примечания
7 237.4.7 Развязки
8 237.4.8 Лист контрольных точек
9 237.4.9 Лист координатных точек
10 237.4.10 Типовые сечения
11 237.4.11 Специальные листы
12 237.4.12 Листы контроля эрозии и отложений
13 237. 4.13 Профили водопропускных труб
14 237.4.14 Чертежи мостов
15 237.4.15 Сигналы, указатели и схемы освещения
16 237.4.16 Стандартные планы
17 237.4.17 Сечения

237.4.1 Подготовка

Листы плана-профиля разрабатываются с использованием поддерживаемого MoDOT программного обеспечения CADD. Эти процедуры необходимо соблюдать при подготовке листов плана-профиля. Вся геометрия конструкции, включая горизонтальное и вертикальное выравнивание, создается с использованием поддерживаемого MoDOT программного обеспечения для инженерного проектирования. По возможности избегают дублирования листов, покрывающих одну и ту же площадь. Использование линий соответствия настоятельно рекомендуется.

Рисунок

Пример данных спирали

Типовые сечения

Типовые участки сельских и городских дорог

Листы планов-профилей включают детали для профилей и уклонов всех пересекающихся дорог, перекрестков, развязочных съездов, внешних проезжих частей, объездных дорог и всех других элементов, которые должны быть построены. Если такие элементы не могут быть показаны на основных планах-профилях проезжей части без скученности, используются дополнительные планы-профили или полные профили. Очертания тротуаров показаны, но тротуары не заштрихованы и не окрашены. Очертания других типов поверхности обычно не показывают. Профили линий канав, которые отличаются от стандартной глубины канав, могут быть очерчены на профилях проезжей части или показаны на поперечных сечениях или компьютерных листах.

237.4.2 Масштаб

Плановая часть листов плана-профиля обычно разрабатывается в масштабе 1 дюйм = 100 футов. Городские планы в высокоразвитых районах иногда требуют использования масштаба 1 дюйм = 20 футов , чтобы избежать скопления людей. Профиль наносится на профильную часть листа профиля в плане в том же горизонтальном масштабе, что и на части листа в плане. Профиль всегда строится в вертикальном масштабе 1 дюйм = 10 футов, независимо от используемого горизонтального масштаба.

237.4.3 Номера листов

См. EPG 237.13.4 Указатель листов для получения инструкций по нумерации листов. Листы полного профиля нумеруются после основного листа плана-профиля проезжей части, на котором появляются элементы. Дополнительные листы плана-профиля, например, для перекрестка, также нумеруются после основного листа плана-профиля проезжей части, на котором появляются эти объекты.

237.4.4 Реперные отметки

Описание местоположения реперных точек и отметок реперных отметок включено в часть профиля плана-профиля.

237.4.5 Данные кривых

Данные кривых для всех горизонтальных кривых показаны в соответствии с данными кривых, показанными в примерах на рис. 237.4.1 (должны быть разработаны из Раздела 4-10). Определение радиуса (дуги) кривизны используется для нового выравнивания. Определение хорды используется только тогда, когда существующая кривая, заданная хордой, используется в разбивке. Кривые определения хорды идентифицируются путем размещения «(хорды)» после радиуса, указанного в данных кривой на планах. Пример спиральных данных приведен для ознакомления. Для сложных развязок или других проектов могут быть разработаны специальные листы данных кривых, чтобы избежать беспорядка.

237.4.6 Общие примечания

Большинство общих примечаний приведены на первом листе плана-профиля. Вот некоторые примеры таких заметок:

«Любые работы, выходящие за рамки проекта, являются второстепенными и являются частью строительства этого проекта».

«Показаны подшипники скольжения, центральная зона».

«Федеральное благоустройство начинается примерно в 1040 футах к востоку и в 105 футах к северу от SW COR SEC 1, T57N, R21W».

237.4.7 Развязки

План-профили развязок разрабатываются в том же масштабе, что и основная проезжая часть. Подробная информация об участках развязки включает в себя все количества сортировки, пределы укладки и адекватные условия для обработки временного и постоянного дренажа. Дублирование информации на дублирующих листах планов-профилей в зонах обмена не является необходимым или желательным.

237.4.7.1 Развязки ромбовидного типа. Детали ромбовидных развязок разрабатывают на план-профилях с использованием листа вдоль основной проезжей части через развязку и дополнительного план-профиля для перекрестка. Профили пандусов и уклоны показаны на профильном сечении плана-профиля перекрестка при наличии достаточного места без скученности. В противном случае для профилей пандусов и уклонов используется отдельный лист полного профиля.

237.4.7.2 Другие типы обмена. Полный лист плана, дополняющий листы плана-профиля для основных проезжих частей через район развязки, используется для разработки геометрических данных и деталей для типов развязок, отличных от ромбовидного. Полнопрофильные листы используются для разработки профилей и уклонов развязочных съездов, а также внешних проезжей части и служебных дорог, примыкающих к развязке.

237.4.8 Лист контрольных точек

Контрольные точки для обследованной трассы указаны на отдельном листе для использования отделом строительства и материалов при восстановлении местоположения. Листы опорных точек доступны в виде исходного файла MicroStation. Опорные точки, если это возможно, показаны на одном листе.

Измененные координаты MoDOT (наземные координаты) должны быть помещены на лист контрольных точек. Если отображаются координаты плоскости штата Миссури, то на лист необходимо добавить примечание, определяющее координату плоскости штата.

237.4.9 Лист координатных точек

Pdf-файл листа координатных точек

—

Пример таблицы координат

Чтобы помочь в восстановлении выравнивания для проекта, список важных выравниваний и контрольных точек с их измененными координатами в плоскости состояния MoDOT (наземные координаты) включен в планы на листе координатных точек. Пустая форма доступна в виде начального файла MicroStation. Этот список включает номер листа, станцию, местоположение, смещение, северную и восточную координаты, описание основных точек и идентификатор точки GPK. Координаты точек отображаются в футах с точностью до двух знаков после запятой (три знака после запятой для метрических проектов), но могут отображаться до пяти знаков после запятой.

Перечисленные точки включают следующее:

Координаты начальной и конечной станций проекта.

Точки совмещения (POT, PI, кривые [PC, CC, PT] и спиральные кривые [TS, SC, общие PI, CS, ST]).

Основные пересечения осевых линий (например, государственные трассы, подходы к основным боковым дорогам, пересечения съездов, внешние дороги и т. д.).

Контрольные точки исследования, используемые исследовательскими бригадами.

Другие важные моменты, уникальные для проекта.

Этот лист используется во всех проектах, которые имеют модифицированные координаты плоскости состояния MoDOT. Этот лист не используется в проектах с независимыми координатами сетки. Государственный земельный инспектор предоставил MoDOT исключения для RSMo 60. 431, чтобы MoDOT мог публиковать координаты в геодезических футах США и использовать модифицированные координаты MoDOT в плоскости, если в листе координатных точек они четко идентифицируются как таковые и предоставляется коэффициент преобразования для расчета координат плана штата в метрах.

Все перечисленные координаты являются измененными координатами MoDOT State Plane (наземные координаты). Это делается для того, чтобы устранить путаницу, которая возникает у некоторых контакторов с координатами плоскости состояния. Средний фактор сетки, используемый для вычисления координат для проекта, включен в лист. Станции, расстояния смещения и координаты, показанные на этом листе, являются наземными расстояниями. Идентификатор точки — это номер или имя точки, используемое в вычислениях.

Лист координатных точек содержит исторические данные для информации о выравнивании для проекта и является постоянной частью планов.

237.4.10 Типовые листы разрезов

Типовые листы разрезов включены в планы и показывают детали и полные размеры предлагаемых поверхностей, оснований, обочин, канав, а также откосов выемки и насыпи. Существующая информация о типовых сечениях может быть показана или обобщена в виде списка на листе типовых сечений, когда это необходимо. Типовые листы разрезов включают такие элементы, как размеры дорожного покрытия и обочины, тип и т. Д., Которые должны быть построены для автомагистралей, съездов, внешних проезжих частей, перекрестков и объездных дорог. Листы типовых сечений нумеруются как лист 2, независимо от требуемого количества листов типовых сечений. Если требуется более одного листа, листы нумеруются «Лист 1 из _____», «Лист 2 из _____» и т. д.

Типовые участки проезжей части должны быть разработаны в виде воспроизводимых линейных чертежей на основе установленных критериев Министерства транспорта. (Пользователи MoDOT с доступом к ProjectWise могут получить доступ к этим чертежам в разделе Стандарты CADD>>Seed Files>>Design-English.) Эти типовые разделы также можно получить из поля «Рисунки» в верхней части этой статьи. Эти чертежи доступны округу в CADD и используются там, где это применимо, или там, где они могут быть адаптированы с разумной доработкой.

Если невозможно использовать воспроизводимый линейный чертеж, необходимо разработать типовые листы разрезов. Расположение и детали на таких листах должны отражать установленные критерии типового сечения. Типовые листы разрезов разработаны в масштабе. Искаженная вертикальная шкала обычно используется для отображения толщины поверхности и основания. Искаженный масштаб не применяется к откосам, чтобы сохранить правильную перспективу.

Типовые сечения основаны на стандартных типовых сечениях. Для разделенных тротуаров с шестью полосами движения (по 3 полосы в каждом направлении, либо первоначальных, либо предлагаемых), внутренние четыре полосы имеют уклон к средней части, а две внешние полосы имеют уклон от средней части на 2,0 процента. Для неразделенных тротуаров с четырьмя полосами движения (по 2 полосы в каждом направлении) полосы имеют уклон от точки уклона профиля на 2,0 процента без закругления на осевой линии. Когда три или более полос движения имеют наклон в одном направлении на многополосном дорожном покрытии, уклон каждой последующей пары полос движения или его части, направленной наружу от первых двух полос движения от линии гребня, может быть увеличен на 0,5 процента. Максимум две дорожки с каждой стороны от линии короны могут иметь уклон 1,5%. Выбранные поперечные уклоны должны основываться на дренаже дорожного покрытия и возможности строительства.

237.4.11 Специальные листы

Специальные листы дополняют листы план-профиль. Информацию предпочтительно отображать на план-профилях, где это возможно. Специальные листы используются в планах для увеличения деталей и показа деталей, которые невозможно показать на листах плана-профиля. Дублирование информации нежелательно. Специальные листы имеют перекрестные ссылки на листы плана-профиля и обратно.

Специальные листы изготавливаются так же, как листы в плане. Масштаб, выбранный для использования на специальных чертежах, зависит от изображаемой детали. Там, где это применимо, на специальных листах наносится графический масштаб. Если позволяет помещение, на одном специальном листе может быть указано несколько разных деталей.

Спецлисты нумеруются последовательно после планов-профилей, начиная со Спецлиста № 1, предпочтительно в порядке необходимости спецчертежей, начиная с начала проекта в направлении съемки. Там, где коробчатые водопропускные трубы рассчитаны на избыточную засыпку, в планы включается стандартный специальный лист. Этот лист всегда имеет номер Особый лист № 1 и заполняется необходимыми данными.

Стандартные планы, измененные и используемые в планах, считаются специальными листами. Специальные листы используются для отображения деталей и схем стыков дорожного покрытия на пересечениях съездов и других перекрестках, которые должны быть заасфальтированы, где детали не указаны на стандартных планах. Масштаб, используемый для листа разметки дорожного покрытия, составляет от 1 дюйма = 30 футов до 1 дюйма = 50 футов (от 1:200 до 1:500), в зависимости от количества деталей, которые необходимо указать. Планы освещения, сигналов, знаков и управления движением для проекта также могут быть показаны на специальных листах. Для получения дополнительной информации обратитесь к дорожному освещению, сигналам, дорожным знакам и планам управления дорожным движением.

237.4.12 Листы контроля эрозии и отложений

Листы контроля эрозии и отложений используются для определения соответствующего типа и местоположения лучших методов управления (BMP) контроля эрозии и отложений, которые будут использоваться в проекте. Планы контроля эрозии и наносов не только содержат план установки BMP, но также действуют как планы участков для конкретного плана предотвращения загрязнения ливневыми водами (SWPPP).

Эффективные планы борьбы с эрозией и наносами должны содержать достаточное количество BMP для:

Контролируйте объем и скорость ливневых вод на участке, чтобы свести к минимуму эрозию почвы;
Контроль сброса ливневых вод, включая как пиковый расход, так и общий объем ливневых вод, для сведения к минимуму эрозии на выпускных отверстиях, а также эрозии русла нижнего течения и берегов ручья;
Учет таких факторов, как количество, частота, интенсивность и продолжительность осадков, для сведения к минимуму сбросов грунта со строительной площадки;
Обеспечьте буферы для поверхностных вод 50 футов или BMP, достаточные для достижения такого же снижения нагрузки наносов, что и естественный буфер 50 футов; и
Там, где это возможно, спроектируйте направление ливневых вод на участки с растительностью, чтобы увеличить удаление наносов и максимизировать инфильтрацию.

В случае сброса воды с нарушенных участков, которые будут покидать проектную площадку, эта вода должна проходить через отстойник, отстойник, противоиловый забор и/или канавные чеки. Эти элементы должны быть подробно описаны в планах контроля эрозии и наносов. Участки сброса воды в другую регулируемую муниципальную отдельную ливневую канализацию (МС4) также должны быть указаны на планах борьбы с эрозией и наносами.

Планы борьбы с эрозией и наносами должны быть предоставлены для каждой фазы или стадии строительства. По мере перехода проектов от этапа к этапу может потребоваться изменение типов и местоположений ЛМУ для соответствия требованиям разрешений.

См. EPG 806 для информации о проектировании контроля эрозии и контроля наносов и информации SWPPP.

237.4.13 Профили водопропускных труб

Профили водопропускных труб используются для детализации дренажных сооружений, включая ливневую и канализационную канализацию. Сечение водопропускной трубы представляет собой продольный разрез вдоль конструкции, и детали вычерчиваются соответствующим образом. Показаны существующая линия земли, местоположение станции, уклон, высота осевой линии съемки и высота профиля осевой линии съемки. Используется масштаб по горизонтали и вертикали: 1 дюйм = 5 футов или 1 дюйм = 10 футов (1:50 или 1:100). Детали водопропускных труб показаны только в той мере, в какой это необходимо для указания отметок выкидной линии и пределов раскопок класса 3 или 4. Обычные земляные работы на проезжей части исключены из земляных работ класса 3 или 4 во избежание двойной оплаты. Стандартные планы, относящиеся к водопропускным трубам или водоприемникам, включенным в проект, должны быть указаны на листах сечения водопропускных труб, а также должны быть перечислены на листе 2B планов проекта. Должны быть также включены высоты насыпи для секций водопропускных труб и тип концевых секций как для верхних, так и для нижних концов водопропускных труб (см. прямоугольные водопропускные трубы, встроенные в секции и модифицированные водопропускные трубы, хотя точные данные о концевых секциях или оголовках не требуются или желательны). , Каждая секция водопропускной трубы включает в себя примечание с указанием станции расположения конструкции, уклона, размера конструкции, длины конструкции и объема земляных работ класса 3 или 4.

237.4.14 Чертежи моста

Чертежи моста подготавливаются компанией Bridge и объединяются в готовые планы компанией Design.

237.4.15 Планы сигналов, указателей и освещения

См. EPG 901.10 Подготовка планов для получения инструкций по подготовке листов плана освещения.

Обратитесь к EPG 902.15 «Проектирование светофора», чтобы узнать, как подготовить листы схемы сигналов.

Обратитесь к EPG 903.2.25 Design Aspects of Signing, чтобы узнать, как подготовить листы плана подписания.

237.4.16 Стандартные планы

Стандартные планы используются для устранения необходимости подготовки детальных чертежей, охватывающих повторяющиеся элементы для детальных планов. Стандартные планы используются с планами во всех случаях, когда такие чертежи могут быть адаптированы или когда такие чертежи могут быть адаптированы путем незначительных изменений, что устраняет необходимость в разработке подробных чертежей. Измененные стандартные планы становятся специальными листами. Во время подготовки планов проектировщик ведет список стандартных планов, используемых для того, чтобы не упустить из виду элементы, охватываемые стандартными планами после завершения планов.

237.4.17 Поперечные сечения

Поперечные сечения используются для обозначения и расчета количественных характеристик, необходимых для построения улучшения до требуемого типового сечения и уклона. Поскольку листы поперечных сечений не микрофильмированы, проектировщик должен соблюдать осторожность, чтобы не включать в них постоянную информацию о записи.

Показаны существующая наземная линия, местоположение станции и отметка осевой линии съемки. Используется шкала либо 1 дюйм = 5 футов, либо 1 дюйм = 10 футов. Пределы профилирования рисуются на поперечных сечениях с использованием шаблона. Скругление и выход за пределы не показаны. Показаны конечные площади и количества. Конечные площади и объемы земляных работ являются общими объемами. Конечные площади и количество земляных работ для классифицированных земляных работ не показаны. Листы поперечного сечения нумеруются последовательно, начиная с Листа № 1 для первого листа поперечного сечения для проекта.

Гофрированный профиль 610/762 – Cousins Steel International (Pty) Ltd.

610 / 762 Гофрированный профиль

5 июня 2012 г.

ОБЩИЕ СВЕДЕНИЯ

610/762 Гофрированный профиль. Оба являются синусоидальными профилированными листами и могут использоваться в качестве кровельного и облицовочного материала. Его происхождение восходит к викторианской эпохе, и это, вероятно, самый известный профиль листового проката, используемый сегодня в мире.

На рынке представлено два размера гофрокартона: гофрированный 8½ и гофрированный 10½. Цифры 8½ и 10½ обозначают количество гофр по ширине профлиста.
Два типа гофрокартона имеют разную ширину покрытия. 610 имеет ширину крышки 610 мм, а 762 имеет ширину крышки 762 мм.
Тот факт, что волнистый профнастил существует еще до начала века, доказывает, что этот простой в использовании и эффективный способ облицовки крыш и стен никуда не денется.
Гофрокартон 610/762 может быть изогнут в заводских условиях до криволинейной формы и закруглен с широким диапазоном радиусов (см. Заклепка ).

ВАРИАНТЫ МАТЕРИАЛОВ

Оцинкованная сталь	Толщина (мм)
Z250 (Примечание 1 и 2)	0,40 0,50
Z275 (Примечание 2)	0,50 0,60 0,80
Z600 Цветное покрытие (Примечание 3) Алюминий и нержавеющая сталь (Примечание 4)	0,60 0,80 0,50 0,60 0,80

Примечание 1 – 762 гофрированный, IBR 686 и Widedek 760 поставляется в шлифовальном станке Z200. Мы предлагаем материал 0,6 мм и 0,8 мм в коммерческом качестве, а также 0,4 мм и 0,6 мм в Full Hard.
Примечание 3 – Доступен в стандартном ассортименте Mittal с цветным покрытием chromadek. Специальные цвета доступны по запросу. Пожалуйста, свяжитесь с нашим персоналом по продажам для получения более подробной информации.
Примечание 4 – Профилируем определенные марки алюминия и нержавеющей стали. Пожалуйста, свяжитесь с нашим отделом продаж, если вам нужна дополнительная информация.

ДЛИНА И УГОЛ КРЫШИ

Профнастил может быть заказан любой длины до 18 метров, при условии, что длина более 13,2 метра требует специальных условий транспортировки. Профнастил не подходит для крыш с уклоном менее 15º. При длине скатов крыши более 15 метров не рекомендуется.

ДОПУСКИ

Допускается отклонение длины, ширины и кромочной волны ±5,0 мм.

РАСПРЕДЕЛЕНИЕ ПРОГОННЫХ ПРОГОН

Расстояние между прогонами зависит как от нисходящей нагрузки, так и отрицательной всасывающей нагрузки, вызванной ветром. Необходимо проконсультироваться с вашим инженером, чтобы рассчитать нагрузку (кн/м²) для вашего конкретного применения. Общие рекомендации по расстоянию между прогонами показаны в таблице ниже.

ДАТЧИК	МАКСИМАЛЬНЫЙ ПРОГОН			МАКСИМАЛЬНАЯ ОБЪЕМНОСТЬ
	Пространство для кровельного покрытия			Расстояние для вертикального покрытия
	Двойной пролет	Однопролетный	Консоль	Облицовка	Консоль
мм	метр	метр	метр	метр	метр
0,50 (полная жесткость)	1,2	0,9	0,30	1,3	0,85
0,60	1,2	0,9	0,30	1,5	0,85
0,80	1,5	1,2	0,45	1,8	1,00

Двойной пролет относится к длине гофрированного листа, непрерывно поддерживаемого 3 или более прогонами.

	МАССА / МЕТР				ЛИНЕЙНЫЙ МЕТР / ТОННА
Толщина	0,4	0,5	0,6	0,8	0,4	0,5	0,6	0,8
762	2 976	3 717	4 464	5 952	336	269	224	168
610	2 494	3 115	3 731	4 975	401	321	268	201

Ширина покрытия изменится, если используется двухсторонний нахлест, а не одинарный. Ширина покрытия 762 уменьшится до 686 мм, а ширина покрытия 610 уменьшится до 535 мм.

ТАБЛИЦА ПОКРЫТИЯ ДЛЯ ОДИНАРНЫХ ЗАХОДОВ

(762 Полная ширина 838 мм / Ширина покрытия 762 мм)
(610 Полная ширина 710 мм / Ширина покрытия 610 мм)

Листы	10,5/762 (мм)	8,5/610 (мм)	листов	10,5/762 (мм)	8,5/610 (мм)	листов	10,5/762 (мм)	8,5/610 (мм)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20	762 1524 2286 3048 3810 4572 5334 6096 6858 7620 8382 9144 9906 10668 11430 12192 12954 137716 12192 .	610 1120 1830 2440 3050 3660 4270 4880 5490 6100 6710 7320 7930 8540 9150 9760 10370 10980 11590 12200	21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40	16002 16764 17526 18288 19050 19812 20574 21336 22098 22860 23622 24384 25146 25908 26670 27432 28194 28956 29718 30480	12810 13420 14030 14640 15250 15860 16470 17080 17690 18300 18910 19520 20130 31304630463 20463046304630463046304630463.0463 21350 21960 22570 23180 23790 24400	41 42 43 44 45 46 47 48 49 50 51 52 .	31242 32004 32766 33528 34290 35052 35814 36576 37338 38100 38862 39624 40386 41148 41910 42672 43434 44196 44958 45720	25010 25620 26230 26840 27450 28060 28670 29280 29890 30500 31110 31720 32330 32940 33550 34160 34770 35380 35990 36600

Специальные предложения

Индивидуальный транспорт

Решения

Комплексные логистические решения для вашего бизнеса

Подробнее

Складирование и хранение

Услуги

Кровельные листы с коробчатым профилем

Кровельные листы с коробчатым профилем Кровельные листы коробчатого профиля

являются очень популярным продуктом, поскольку они предлагают современную альтернативу старому гофрированному стилю по очень конкурентоспособной цене.

Наши кровельные листы коробчатого профиля из оцинкованной стали имеют прочное пластиковое покрытие, износостойкое и не требующее обслуживания.

Они состоят из шести профилей и пяти желобов, по которым стекает вода, каждый профиль имеет глубину 32 мм и расстояние между центрами 200 мм от пика до пика. Для дополнительной поддержки и стабильности в каждую долину листа накатывается дополнительная канавка.

Самые популярныеЧто новогоЦена от низкой до высокойЦена от высокой до низкойИмя от А до ZИмя от Z до А

13 Продукты

Коробчатый профиль 1000/32 Металлические кровельные листы с покрытием синего цвета

От: 64,96 фунтов стерлингов £ 54,13 экс. НДС

Подробнее

Быстрый просмотр

Вырезать на заказ Коробчатый профиль 1000/32 Кровельные листы

44,40 фунтов стерлингов £ 37,00 экс. НДС

Подробнее

Быстрый просмотр

Коробчатый профиль 1000/32 Обшивка GRP Rooflight

От: 71,94 фунтов стерлингов 59 фунтов стерлингов.95 экс. НДС

Подробнее

Быстрый просмотр

Коробчатый профиль Металлическая обшивка Облицовка

49,60 фунтов стерлингов 41,33 фунта стерлингов НДС

Быстрый просмотр

Коробчатый профиль по специальному заказу Металлическая обшивка Облицовка

От: 44,10 фунтов стерлингов 36,75 фунтов стерлингов НДС

Подробнее

Быстрый просмотр

Крепление самосверлом для коробчатого профиля

От: 13,63 фунтов стерлингов 11,36 фунтов стерлингов НДС

Подробнее

Быстрый просмотр

Крепежные колпачки для самостоятельной дрели

£9. 00 7,50 фунтов стерлингов НДС

Подробнее

Быстрый просмотр

1F Войлок под плитку/Slaters 15 x 1м

34,78 фунта стерлингов 28,98 фунтов стерлингов НДС

Рубероид

Быстрый просмотр

Обрешетка кровли 25 x 50 мм

От: 5,18 фунтов стерлингов 7,46 фунтов стерлингов 4,32 фунта стерлингов НДС

Кровельная обрешетка

Быстрый просмотр

Герметик для крыш и водосточных желобов

8,34 фунта стерлингов 6,9 фунтов стерлингов5 экз. НДС

Быстрый просмотр

1000/32 пар пенопластовых наполнителей

2,98 фунта стерлингов 2,48 фунта стерлингов НДС

Быстрый просмотр

8 мм 5/16 “Магнитный кровельный кровельный болт с шестигранной гайкой и шестигранной гайкой

От: 5,94 фунтов стерлингов 4,95 фунта стерлингов НДС

Подробнее

Быстрый просмотр

Клей для кровельного войлока 5л

51,71 фунта стерлингов 43,09 фунта стерлинговбывший.

SPECIFICATION
Items	ECO model	STANDARD model	HIGH SPEED model
Total power	5.5 – 7.5kw	7.5 – 11kw	11 – 22 кВт
Скорость	16 – 18 м/мин	22 – 24 м/мин	44 – 46 м/мин	(9-11)x(1,6-2,2)x1,8 м	(9-11)x(1,6-2,2)x1,8 м	(9-11)x(1,6-2,2)x1,8 м
Weight of machine	6 – 8 tons	7 – 10 tons	9 – 12 tons
Roller station	16 – 18	18 – 21	20 – 24
Material thickness	0,15–0,7 мм (G300-G550)	0,15–0,7 мм (G300-G550)	0,15–0,7 мм (G300-G550)
Ширина материала	914; 1200; 1219; 1450мм	914; 1200; 1219; 1450мм	914; 1200; 1219; 1450mm
Transmission system	Hydraulic motor	Hydraulic motor	Electric motor with gear box
Cutting system	Hydraulic cylinder (front cutting)	Hydraulic cylinder (rear & front cutting)	Electric motor с коробкой передач (задний и передний рез)
Система управления	Автоматическая с ПЛК, HMI	Автоматический с PLC, HMI, Inverter	Automatic с PLC, HMI, Inverter
