Стандартные размеры листа оцинкованного | Статьи Металлобазы Новосаратовка

Профнастил – популярный строительный материал, исходным продуктом для которого является тонкий стальной холоднокатаный оцинкованный лист. Для повышения антикоррозионных и эстетических характеристик на материал наносят полимерные покрытия.

Геометрические и качественные параметры защитных покрытий зависят от назначения, геометрии и компании-производителя продукции. Стандартные размеры сечения и сортамент оцинкованного стального профилированного листа определяются ГОСТом 24045-94.

Размеры кровельных оцинкованных профлистов

Кровельный лист маркируется буквой «Н» (несущий профиль). Эти жесткие, прочные изделия способны выдерживать значительные нагрузки. Применяются для ремонта старых кровель и строительства новых. Для этого вида характерны: самая большая толщина стального листа – 0,6-1,0 мм – и самая значительная высота гофры. В центре волны изготавливается дополнительная борозда, служащая ребром жесткости.

• Профиль Н57 применяется для устройства кровли с шагом обрешетки до 3-х метров, листового армирования ж/б перекрытий, диафрагмы жесткости в зданиях с металлическим каркасом.
• Н60 отличается большей толщиной и высотой гофры. Области применения аналогичны Н57.
• Н75 – одна из наиболее мощных модификаций несущего настила, может применяться для устройства кровель с шагом обрешетки до 4,5 м, изготовления элементов конструкций при сооружении временных и быстровозводимых строений, для внешних стен гаражей, бытовок, торговых точек.

Марка профиля	Толщина листа, мм	Длина листа, м	Ширина листа, мм		Высота профиля, мм	Шаг трапеции, мм
			Общая	Рабочая
Н57	0,6, 0,7, 0,8, 0,9	0,5-14,0	801	750	57	187,5
Н60	0,7, 0,8, 0,9, 1,0	0,5-14,5	902	845	60	211,25
Н75	0,7, 0,8, 0,9, 1,0	0,5-14,5	800	750	75	187,5

Размеры оцинкованного профлиста универсального применения

Несуще-стеновой настил – промежуточный вариант по техническим характеристикам и стоимости – применяется для устройства кровель, обшивки стен, изготовления ворот, навесов, заборов, в качестве опалубки.

Профиль НС35 допускает максимальный шаг обрешетки 1,5 м, НС44 – 3,0 м.

Марка профиля	Толщина листа, мм	Длина листа, м	Ширина листа, мм		Высота профиля, мм	Шаг трапеции, мм
			Общая	Рабочая
НС35	0,5, 0,55, 0,6, 0,65, 0,7, 0,8, 0,9	0,5-12,0	1060	1000	35	200
НС44	0,4, 0,5, 0,7, 0,8	0,5-12,0	1070	1000	44	250

Размеры стенового профилированного листа

Стеновой материал с маркировкой «С» имеет небольшую ширину и высоту волны, изготавливается из листа небольшой толщины. Этот материал применяется для:

• С8 – облицовки стен, устройства щитовых и ограждающих конструкций. Может использоваться для кровель, имеющих сплошную обрешетку;
• С10 – устройства ограждений, сооружения стен и стеновых конструкций при изготовлении бытовок, небольших торговых ларьков, для монтажа кровель с шагом обрешетки 0,8 м;
• С18 – облицовки стен, потолков, сооружения кровель с частым расположением обрешетки, угол наклона которых не превышает 25°;
• С21 – по сравнению с предыдущими изделиями, обладает большей прочностью и жесткостью, используется для возведения заборов, строительства хозпостроек, устройства кровель с шагом обрешетки не более 0,8 м.

Марка профиля	Толщина листа, мм	Длина листа, м	Ширина листа, мм		Высота профиля, мм	Шаг трапеции, мм
			Общая	Рабочая
С8	0,55, 0,65, 0,7	0,5-12,0	1200	1150	8	115
С10	0,4, 0,45, 0,5, 0,6, 0,7, 0,8	0,5-12,0	1150	1100	10	115
С18	0,4, 0,45, 0,5, 0,6, 0,7, 0,8	0,5-12,0	1023	1000	18	115
С21	0,4, 0,45, 0,5, 0,55, 0,6, 0,65, 0,7, 0,8	0,5-12,0	1051	1000	21	100

Профлист с21 – цена, размеры, цвета

Расчет металлочерепицы

Калькулятор расчета кровли

Подбор цвета

Программа подбора цвета

Главная/Профнастил/Профлист с21

Купить профнастил с 21 – цена, технические характеристики, фото. Профлист с21 размеры листа для забора и для кровли, профилированный лист оцинкованный и с покрытием. Замер, доставка и монтаж.

Профнастил С21 – это универсальный материал, который можно применить при возведении кровли или забора. Он делается из тонколистовой стали 0,47-0,49 мм. Такая толщина вполне оправдана в большинстве случаев, в частном строительстве. Ребра жесткости у профнастила С21 одинаковые по ширине и высоте, что позволяет говорить о прочности материала.

Основное предназначение этого вида профилированного листа – кровля на жилом или вспомогательном строении (сарай, гараж), а также заборы и фасады. Преимущества материала:

• легкий вес (не более 5 кг на м²)
• размер под заказ (минимум обрезов)
• простота монтажа (отсутствие замков)
• небольшая цена

Полная ширина	1051мм
Полезная ширина	1000мм
Высота профиля	21мм

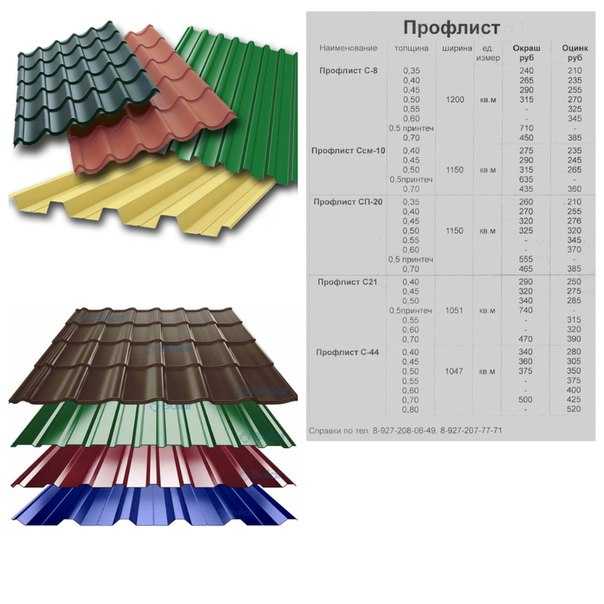

Профнастил цена:
Прайс лист на профнастил
Профлист под камень и дерево

Прокат материала осуществляется «в размер». Длина листа до 6,5 метров, но мы рекомендуем использовать короткие длины до 4 метров. Перевозка длинных листов достаточно затратная и поднимать лист на кровлю будет неудобно.

Фото профлиста с 21

На фото мы показываем основные места применения профилированного листа. Простой материал помогает быстро сделать большое количество объектов, благодаря своей универсальности.

Цвета и покрытия

В качестве покрытия можно выбрать между:

• Полиэстер
• Принтек (Printech)

Полиэстер относится к стандартным покрытиям, толщиной 25 мкм. Подходит для кровли и забора. В полиэстере много различных цветов по шкале RAL. Подходят для большинства фасадов.

Для тех, кому нужен вид под дерево или камень можно купить профлист с покрытием Принтек. Толщина покрытия 35 мкм и большой выбор рисунков.

Профнастил под дерево и камень

Это необычный профлист. Поверхность его довольно точно имитирует натуральные материалы – дерево, камень, кирпич. Рисунок нанесен методом фотоофсетной печати на базовое покрытие и сверху закрыт дополнительным защитным слоем. Суммарная толщина такого покрытия – 35 мкм.

Профнастил под дерево:

сосна

рябина

золотой дуб текстур

сосна текстур.

мореный дуб

Клен

Кедр

золотой дуб

Профнастил под камень, кирпич:

белый камень

камень песчаник

кирпич

Профлист под дерево для заборов

Обратная сторона профнастила покрыта грунтовой краской серого или бежевого цвета, но на заборе она тоже видна. Мы рады предложить вам совершенно новые варианты профлиста для заборов – двухсторонний или с коричневым полимерным покрытием.

Двухсторонний профнастил

Если стандартный металл с обратной стороны имеет полимерное грунтовое покрытие серого или бежевого цвета, то двухсторонний профлист имеет одинаковое покрытие с обеих сторон. Такой материал наиболее актуален для заборов. В двухстороннем варианте выпускаются несколько стандартных цветов и многие цвета под дерево или камень.

Что купить вместе с профнастилом

Для монтажа профилированных листов С21 вы можете заказать следующие аксессуары:

• карнизные планки, ветровые планки, пристенные (примыкания), коньки и аксессуары для кровли
• внешние и внутренние углы, соединительные планки для фасада
• П-планки и углы для забора.

Для монтажа листов вам понадобятся саморезы: при укладке на кровлю – кровельные (с уплотнителем), для забора – пресс-шайбой.

Мы предлагаем все виды профилированных листов с различными видами покрытий. Посмотреть и купить его можно в наших офисах продаж – г. Химки, м. Аннино, м. Тульская.

Кровельный лист

PPGI | Кровельный лист Full Size

PPGI предлагает красоту и долговечность, чтобы удовлетворить все ваши сельскохозяйственные, жилые и коммерческие потребности. Являясь оптовым поставщиком и производителем в Китае, Wanzhi Steel имеет завод по производству широкого ассортимента кровельных листов PPGI с различными дизайнами и размерами. Доступная толщина от 0,2 до 0,8 мм, а ширина от 600 до 1250 мм. Кроме того, цвета и узоры настраиваются. Более того, мы предложим конкурентоспособную цену для оптовых заказов. Если у вас есть особые требования, добро пожаловать к нам!

Профильный лист черепицы PPGI

Зеленый кровельный лист PPGI

Кровельный лист из черепицы

Синий профиль черепицы PPGI

Ниже приведены дополнительные параметры для справки.

Товар	Кровельный лист PPGI
Толщина	0,2–0,8 мм
Общая ширина	750–1500 мм
Эффективная ширина	600–1250 мм (стандартная ширина: 914 мм, 1000 мм, 1200 мм, 1220 мм)
Минимальный заказ	10 тонн или 500 штук
Дизайн	Волна, трапеция, плитка и т. д.
Цвета	Цвет по шкале RAL (возможны индивидуальные рисунки)
Покрытия	ПЭ, СМП, ХДП, ПВДФ
Толщина покрытия	Верх: 11–35 мкм Оборот: 5–14 мкм
Сертификаты	ИСО 9001, СГС, КЭ, БВ
Характеристики	Прочное покрытие, устойчивое к коррозии, водонепроницаемое
Упаковка	Стандартная экспортная упаковка

Волнистый кровельный лист PPGI

Белый кровельный лист PPGI

Применение кровельного листа PPGI

1. Сельскохозяйственное применение включает, но не ограничивается, теплицы, курятники, конюшни, сеновалы и сараи.

2. Жилые помещения включают дома, самодельные дома, квартиры, башни, гаражи, складские помещения и т. д.

3. Коммерческие объекты, например, фабрики, склады, производственные предприятия, универмаги, офисные здания и т. д.

4. Общественные здания, такие как кинотеатры, выставочные залы, спортивные залы, терминалы, школы и больницы.

Сельское хозяйство

Коммерческое использование

Гражданское использование

Производство кровельного листа PPGI

Вот видео, снятое на нашем заводе. На нем показан процесс профилирования листов PPGI.

Вес кровельного листа PPGI

Вес кровельного листа можно рассчитать по следующей формуле:

Толщина (мм) * Ширина (м) * Длина (м) * 7,85 = (кг/ шт.)

Обратите внимание, что ширина здесь относится к общей ширине, а не к фактической ширине.

Кровельная черепица PPGI

Возьмем для примера фотографии слева. Как видно на фото, общая ширина составляет 1,09 м. Если кровельная черепица имеет длину 2 м и толщину 0,5 мм, то вес составит около 8,5565 кг за штуку (0,5*1,09*2*7,85). Плотность углеродистой стали составляет около 7,85 г/см3. Покрытие очень легкое, чтобы им можно было пренебречь. Таким образом, вы можете узнать вес каждого кровельного листа. Для получения более подробной информации вы можете связаться с нашим профессиональным менеджером по продажам.

Кровельные листы PPGI Цена

Цена кровельных листов PPGI составляет от 700 до 1400 долларов США на рынке. Это зависит от толщины основного металла, покрытий, цветов, толщины покрытий, поставщиков и т. д. В 2022 году цены на PPGI многократно растут и падают. Но по сравнению с ценой 2021 года, цены 2022 года в целом немного ниже. Если вы ищете кровельные листы с цветным покрытием, пожалуйста, свяжитесь с нами, чтобы узнать последнюю цену.

Преимущества кровельного листа PPGI

Оцинкованный кровельный лист с цветным покрытием широко используется в коммерческих, сельскохозяйственных, промышленных и гражданских зданиях. Это связано с его многочисленными преимуществами, такими как:

1.

Долгий срок службы

Кровельный лист GI с цветным покрытием использует оцинкованную сталь в качестве основы, которая является прочной. Затем наносится несколько слоев покрытий для повышения его коррозионной стойкости. Так срок службы кровельного листа ППГИ составит более 15 лет.

2. Шумоподавление и теплоизоляция

Конструкция профиля кровельного покрытия из цветного оцинкованного материала может уменьшить звуковой резонанс и изолировать шум. Кроме того, из-за его низкой теплопроводности он может помочь сохранить прохладу в вашем доме в жаркие солнечные дни.

3. Низкая стоимость установки

Кровельный лист PPGI имеет малый вес, поэтому его легко транспортировать и устанавливать. Использование кровельных листов с цветным покрытием может сократить сроки строительства на 40%. Кроме того, цветная оцинкованная кровля может быть переработана, особенно для мобильных домов. Это может снизить стоимость строительства.

4. Красивый внешний вид

Оцинкованный кровельный лист с цветным покрытием отличается богатой цветовой гаммой и уникальным дизайном, который можно использовать в различных стилях. Кроме того, кровля с цветным покрытием выглядит великолепно, что означает отсутствие необходимости в отделке поверхности.

Домашнее использование

Простой стиль

5. Хорошая дренажная способность

Оцинкованные кровельные листы с цветным покрытием обеспечивают гидроизоляцию. В дождливых районах гофрированная конструкция помогает дождевой воде быстро собираться и стекать вниз.

6. Отличные показатели безопасности

Лист PPGI сохраняет механические свойства основного металла, такие как высокая прочность на растяжение, отличная ударная вязкость и т. д. Более того, он может выдерживать больший вес, когда из него делают гофрированную кровлю.

Кровля PPGI

Монтаж кровельных листов PPGI

Делает ли металлическая кровля тепло в доме?

Нет, это не так. Металлическая кровля не сделает дом более жарким, чем другие виды кровельных материалов.

Возьмем, к примеру, PPGI. Кровельные листы PPGI имеют низкую тепловую массу, которая будет отражать ультрафиолетовый свет и тепло, а не поглощать их. Это означает, что оцинкованные кровельные листы с цветным покрытием могут сохранять прохладу в вашем доме в жаркие солнечные дни. Однако на отражение тепла металлических крыш будут влиять несколько факторов:

1. Отделка поверхности

Некоторые покрытия сертифицированы для отражения солнечного света, что позволяет охлаждать вашу крышу. Например, PVDF и HDP обладают отличной стойкостью к ультрафиолетовому излучению, что отлично подходит для финишного покрытия PPGI.

2. Цвет

Темные цвета поглощают больше ультрафиолета, чем светлые. Таким образом, температура поверхности стальной крыши темного цвета будет выше. Для охлаждения можно выбрать светлые тона. Более того, изменение цвета темного цвета будет более заметным, чем светлого.

Диаграмма характеристик изоляции

Коэффициент теплового отражения крыш разных цветов

Какой цвет лучше?

Цвет кровельного листа PPGI вызывает большое беспокойство клиентов. Это может сделать ваш дом впечатляющим и практичным. Ниже приведены некоторые факторы, которые необходимо учитывать при выборе цвета.

Климат

Как правило, светлые крыши отражают тепловые лучи, чтобы снизить температуру, в то время как темные крыши поглощают тепло и согревают дома. Так что учитывайте климат, в котором вы живете.

Архитектурный стиль

1. Подходит к окружающим цветам

2. Подходит к цвету вашего дома

Попробуйте подобрать цвет кровли к цветам других элементов дома, таких как кирпичи, шаблоны, камни, стены и т. д. Если вы не уверены, пожалуйста, свяжитесь с нами для получения профессиональной консультации.

Архитектурный стиль

Сохранение цвета

Для сравнения, изменение цвета темных крыш будет более заметным. Для сохранения цвета можно выбирать светлые тона.

RAL 2004 Кровельный лист PPGI

RAL 6019 Кровельный лист PPGI

Синий металлик Кровельный лист PPGI

Заключение

После десятилетий исследований и разработок продукция Wanzhi получила высокую оценку за ее долговечность, прочность и долговечность. Мы также предлагаем полный спектр кровельных листов PPGI в соответствии с потребностями клиентов. Если вы заинтересованы в использовании кровельных листов GI с цветным покрытием в своих зданиях, пожалуйста, свяжитесь с нами для получения более подробной информации. Наши профессиональные команды предложат вам экономичное и привлекательное решение в соответствии с вашими условиями. Более того, вся продукция Wanzhi протестирована и сертифицирована, так что вы можете нам доверять!

Несущие листы | Daistera.com

Профлист можно использовать в кровельных конструкциях, как в качестве гидрокровли, так и в качестве несущих конструкций.
Выбор делается исходя из внешнего вида и требуемой жесткости, а также нагрузок, которым подвергается здание.

Несущие профилированные листы применяются как в утепленных и неутепленных кровлях, так и в перекрытиях зданий.

Конструкционные профилированные листы представляют собой экономичное решение для кровли с большими пролетами, позволяющее отказаться от второстепенных металлоконструкций.

Наши несущие профилированные листы изготовлены из высококачественного сырья для строительства крыш коммерческих и промышленных зданий.

Быстро и легко собираются.

Конечное применение:

​

• логистические здания и склады

• производственные здания

• торговые центры

• спортивные сооружения

• сельскохозяйственных построек

Листы подшипников нагрузки / листы профиля конструкционного ящика

Трапезииидальные листы T50 / T55 / T60 / T80 / T130 / T135 / T153 / T160 / T200

T50D .1055

4

• Эффективная ширина: 1055 мм

• Общая ширина:          ~1100 мм

• Толщина:         0,5–1,0 мм

• Высота профиля:          47 мм

T55D .1020

• Эффективная ширина: 1020 мм

• Общая ширина:         ~1054 мм

• Толщина:         0,5–1,0 мм

• Высота профиля:          53 мм

Т60Д . 1002

• Эффективная ширина:    1002 мм

• Общая ширина:         ~1040 мм

• Толщина:       0,6–1,25 мм

• Высота профиля:           61 мм

Т80Д .1130

• Эффективная ширина: 1130 мм

• Общая ширина:         ~1165 мм

• Толщина:        0,7–1,5 мм

• Высота профиля:         82 мм

Т130Д .1011

• Эффективная ширина:     1011 мм

• Общая ширина:        ~1045 мм

• Толщина:        0,7–1,5 мм

• Высота профиля:       134 мм

T135D .930

• Эффективная ширина:     930 мм

• Общая ширина:          ~974 мм

• Толщина:        0,7–1,5 мм

• Высота профиля:        136 мм

T135D .950

• Эффективная ширина:     950 мм

• Общая ширина:          ~994 мм

• Толщина:         0,7–1,5 мм

• Высота профиля:        134 мм

T153D . 840

• Эффективная ширина: 840 мм

• Общая ширина:          ~880 мм

• Толщина:         0,7–1,5 мм

• Высота профиля:         155 мм

T160D .750

• Эффективная ширина: 750 мм

• Общая ширина:            790 мм

• Толщина:      0,75–1,5 мм

• Высота профиля:         161 мм

T200D .840

• Эффективная ширина: 840 мм

• Общая ширина:             883 мм

• Толщина:       0,75–1,5 мм

• Высота профиля:       200 мм

Легкий и универсальный конструкционный кровельный материал должен обладать максимальными показателями механической прочности. Листы коробчатого профиля имеют это. Широкий выбор профилей помогает выбрать тот, который соответствует характеристикам несущей способности вашего проекта.

. / T160D / T200D

0,70 – 1,50 мм

0,75 – 1,50 мм

Покрытия и цвета

Полиэфирные внутренние [Int]

лит металлического поверхность. Небольшая толщина органического покрытия означает, что оно в основном предназначено для внутренних работ и конструкционных элементов, которые не подвергаются прямому атмосферному воздействию.

​

RAL 9002

RAL 9010

Трапециевидные листы производятся в соответствии со стандартом PN-EN 1090-4 и имеют маркировку CE.

УСТАНОВКА

НАЗНАЧЕНИЕ

Трапециевидные листы могут использоваться для изготовления покрытий, кровли и облицовки наружных стен. Применение и способ изготовления корпусов должны соответствовать техническим проектам, подготовленным с учетом действующих стандартов и технических и строительных норм, а также рекомендаций, изложенных в соответствующей инструкции 9.0003

ХРАНЕНИЕ

Разгрузка должна осуществляться с использованием специального механического оборудования, такого как кран или вилочный погрузчик с большим расстоянием между вилами. Запрещается скользить одним листом по другому, а также по другим поверхностям. Если есть потертости и царапины, их необходимо закрепить подкрашивающей краской, соответствующей цвету листового металла. Листы нельзя хранить в упаковках на открытом воздухе или в помещениях с повышенной влажностью и частыми перепадами температур. Листы должны храниться в сухих и проветриваемых помещениях. Листовые пакеты следует укладывать на деревянные или пенопластовые прокладки, обеспечивающие беспрепятственную циркуляцию воздуха. Листы с покрытием в заводской упаковке не должны храниться более 3-х недель с даты изготовления. По истечении этого времени упаковку следует разрезать, а листы разделить прокладками, чтобы обеспечить беспрепятственную циркуляцию воздуха. Пакеты следует укладывать с уклоном, чтобы вода могла свободно стекать по их поверхности в случае сырости. Максимальный срок хранения не должен превышать 5 месяцев со дня изготовления. Соблюдение этих правил убережет листы от повреждения органического покрытия и коррозии. Производитель не несет ответственности за коррозию металлических листов, хранящихся в нарушение вышеуказанных правил.

РЕЗКА

На момент поставки заказчику размеры трапециевидных листов равны указанным в заказе на поставку. Если на строительной площадке требуется дополнительная обработка листов, рекомендуется использовать традиционные ручные ножницы, вырубные ножницы или ручную циркулярную пилу со специальным диском, не вызывающим термического эффекта (резкого повышения температуры). Инструменты, вызывающие термический эффект, напр. угловые шлифовальные машины, не допускаются, так как они могут повредить органическое и цинковое покрытие, что приведет к процессу коррозии. Производитель рекомендует защищать все кромки среза краской для подкрашивания, в том числе на месте фабричного реза.

УСТАНОВКА

Листы крепятся к конструктивным элементам, таким как обрешетка, обрешетка или стропила крыши и стены, с помощью саморезов, саморезов или гвоздезабивных пистолетов. Застежка размещается в каждом нижнем сгибе листа. Расстояние между опорами, а также количество и выбор крепежных элементов должны определяться конструкционным проектом с учетом условий нагрузки, в которых будет использоваться лист.

Пример размера нахлеста между листами на утепленной кровле – способ монтажа листа с соединением по промежуточной опоре.

Минимальная ширина листовых опор, мм

стена
древесина
сталь/железобетон
сталь/железобетон

100
60
40 – Профили ≤t80
60 -Prifiles ≥T909003

444440905STRISTERSHIST 9013 903 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013

41414141414141414141414141414141444444444444405STIORSTS



Стена
Сталь/железобетон





100
60

ПРОМЕЖУТОЧНАЯ ОПОРА

30003

РУКОВОДСТВО ПО МОНТАЖУ И КОММЕНТАРИИ К ТАБЛИЦАМ НЕСУЩЕЙ СПОСОБНОСТИ

Таблицы несущей способности разработаны для трапециевидных металлических листов фирмы BLACHPROFIL 2, работающих в качестве однопролетных и неразрезных балок: двухпролетных и трехпролетных, а также для металлические листы, уложенные внахлест – в виде двухпролетных и трехпролетных балок (поставляется только по запросу – за более подробной информацией обращайтесь в отдел продаж).
