Размеры листа профнастила для крыши

Профильный материал для кровли будет справляться со своими функциями и соответствовать заявленным изготовителем характеристикам лишь в том случае, если соблюдены все рекомендации по выбору и установке. Надежность и долговечность кровли в итоге непосредственно связанно с тем, насколько размеры профлиста для крыши соответствуют конструкции и габаритам самой крыши. Ниже эксперт разъяснит, какие виды профлиста для кровли бывают, как его размеры влияют на функциональность крыши, почему важно выбирать материал не только по ширине, но и по толщине и высот профиля.

Как размер профиля связан с функциональностью и качеством крыши

Кровля выполняет ряд важнейших функций в конструкции здания: обеспечивает эстетичность и стабильность, защищает от воздействия внешних факторов, соединяет и скрепляет между собой несущие элементы. Чтобы крыша оптимально справлялась с этим задачами, следует подбирать размер профлиста, ориентируясь на такие показатели:·

  • Минимум стыков и швов на поверхности крыши.
  • Минимальная нагрузка на стены и фундамент ввиду большого веса (чем больше размер профиля кровли – тем выше вес соответственно).
  • Соответствие формы и высоты волны обрешетке и форме крыши.
  • Соответствие кровельного листа для кровли по характеристикам и свойствам возможным нагрузкам, климатическим факторам.

Желательно, чтобы внешний вид, фактура, цвет соответствовали концепции экстерьера здания и участка, гармонично сочетались с оформлением крыши. Профильная кровля подходит идеально, так как обеспечивает:·

  • Малый вес.
  • Устойчивость к УФ-лучам и осадкам, так как имеет защитное покрытие.
  • Возможность подобрать любые размеры профлиста для крыши –тонкая сталь легко нарезается.
  • Надежное крепление разными методами.
  • Разнообразие оттенков и фактур.

При повреждении крыши несложно выполнить “латочный” ремонт, заменив только пострадавший участок кровли из профнастила – не потребуется много времени и больших затрат.

Профнастил и профлист для крыши – есть ли разница

Для финишной отделки крыши применимы оба вида материала. Согласно ГОСТу, профнастил – это листы из металла с волнистыми ребрами жесткости, изготовленные методом холодного проката. Обычно используется сталь с цинковым покрытием, менее часто встречается профнастил медный, алюминиевый, хромникелевый.

Волна тоже бывает разной:·

  • Овал.
  • Трапеция.
  • Многоугольник.
  • Квадрат.

Наружная сторона профиля обычно покрывается полимерным слоем (тефлон, ПВХ, ПВДФ, пурал, пластизол), который продлевает долговечность, усиливает прочность, износостойкость материала, защищает о выгорания цвет.

Различия между профнастилом и профлистом не принципиальны. Материалы изготавливаются из одинакового сырья, по тем же методам. Но профлист имеет более жесткие ребра и по размерам лучше подходит для крыши.

Отличается не только размер профнастила для кровли, лист может быть разной толщины, ширины, формы гофры. Эти параметры определяют его характеристики.

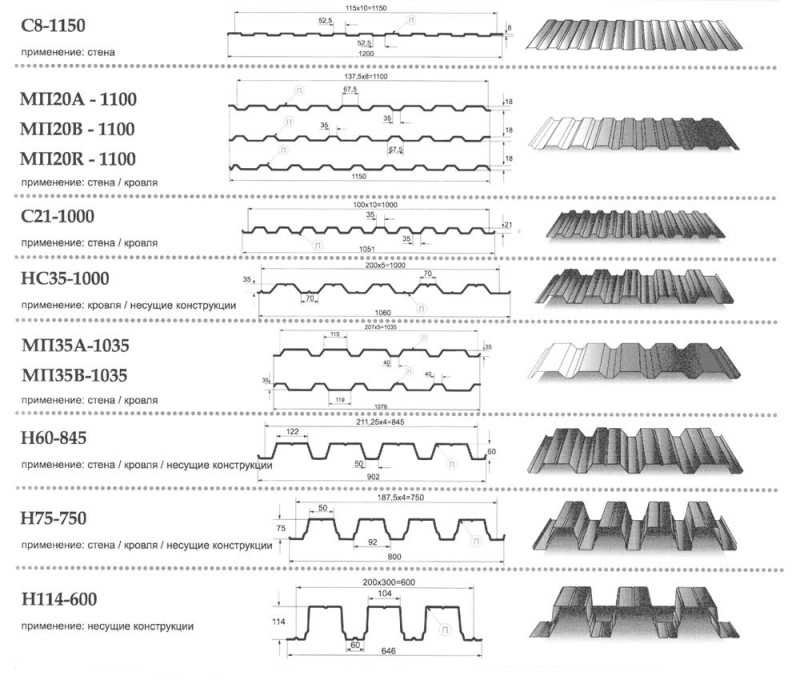

Маркировка и разновидности

Современные производители предлагают три вида профнастила для покрытия крыши, для удобства классификации предусмотрены маркировки:

  1. «НС», «МП» или кровельный. Основные параметры и характеристики вида: высота гофры от 8 мм, толщина от 0,55 до 0,8 мм, вес от 6,3 до 14,5 кг/м2, дополнительные ребра жесткости. Профлист отличается высокой устойчивостью к механическим воздействиям. Адаптирован по размерам и ширине для разнообразных типов кровельных работ.
  2. «С» или стеновой. Размеры, ширина, фактура и цвет этого вида профнастила могут быть произвольными. Но по толщине он не бывает толще 0,7 мм., а масса 1 кв.м. встречается от 5,4 до 7,4 кг. Профлист этой категории оптимально подходит для декоративной отделки стен, при возведении крыши используется для оформления коньков и скатов кровли, иногда для козырьков или перегородок хозяйственных сооружений.
  3. «Н» или несущий. Самый плотный и тяжелый из всех видов . Толщина одного листа площадью 1 кв.м. может достигать 1,2 мм, вес – 24 кг.

Размер профлиста определяется циферной маркировкой, обычно цифры указываются после букв и обозначают следующее:· 1-ая цифра – высота волны;· 2-ая – ширина листа;· 3-ая – максимальная длина.Любой из размеров профлиста подойдет для монтажа крыши дома, выбор делают в зависимости от конструкции и габаритов здания, вида декоративного оформления кровли.

Как определяется длина профильного листа для крыши и какое имеет значение

Длина профнастила для крыши ограничивается габаритами и производительностью прокатного станка и не бывает более 14 м. Обычно ширину кровельного материала для крыши указывает производитель в двух размерах:

  1. Геометрический или заводской – можно измерить обычной линейкой.
  2. Рабочая ширина профнастила для крыши измеряется по площади участка крыши, который будет покрыт без учета расхода покрытия при укладке кровли.

Чтобы обеспечить необходимые герметичность и стабильность крыши, листы кровли укладываются внахлест не менее одной волны с боковой стороны. Если крыша имеет небольшой наклон, нахлест рекомендуется не менее двух волн.

Отличие рабочей ширины от заводской помогает точно рассчитать, какого размера и сколько именно листов профиля нужно закупить для крыши заданной площади.

Наиболее востребованные формы профнастила для крыши

Для оформления кровли применяются такие виды профильного листа:·

  • Волновой – подходит для крыши с синусоидным сечением. Визуально издалека крыша похожа на черепичную. Этот вид ввиду небольших размеров имеет сравнительно низкую несущую способность, применяется для оформления облегченной кровли.
  • Гофра трапециевидная – по ширине и прочим размерам крыши любого типа, легко монтируется, отличается высокой плотностью и несущей способностью.
  • Кассетный или с гофрой в форме буквы «П» – с учетом размеров и конструкции удобно использовать для оформления стен.

Заключение

Размеры профнастила для крыши – ширина, толщина, вес – напрямую связаны с качеством итогового результата. Высота – еще один немаловажный размер, определяющий несущую способность кровли. Стандартные размеры по высоте – 8-12 мм, иногда достигают 35-65 мм. Все параметры адекватные, заслуживающие доверия производители указывают в обозначении на упаковке – грамотно выбранный размер профлиста для кровли обеспечит долговечность и надежность крыши.

Оптимальные размеры профлиста для кровли — от высоты волны до длины

Профнастил — особый материал. В отличие от большинства кровельных покрытий, которые крайне редко используют для других задач, профлист универсален. Из него делают заборы, им обшивают стены и кроют крыши, его используют в качестве несъемной опалубки и для устройства перекрытий. Поэтому при выборе материала важно знать оптимальные размеры профлиста для кровли. Или как минимум понимать, как их определить. Об этом и расскажем в статье.

Главное в размерах профиля для крыши — высота волны (или глубина профилирования) профнастила. Именно она во многом определяет несущую способность этого материала. Различия в форме профиля между разными марками тоже влияет на допустимую нагрузку, но по сравнению с высотой кровельного профлиста это влияние минимально.

Допустимая и оптимальная высота профнастила

Если упростить, то все марки профнастила с глубиной профилирования меньше 18 мм крайне нежелательно использовать в качестве кровельного материала для жилых домов. Ими можно крыть крыши сараев, амбаров и других хозяйственных построек, но только при условии, что скаты кровель довольно крутые.

А вот 18-21 мм — это уже допустимая высота профлиста для кровли дома. Некоторые компании даже выпускают специальный кровельный профнастил с такой глубиной профилирования. Впрочем, допустимая — не значит оптимальная.

Лучше всего для покрытия кровли подходит профлист с высотой профиля от 35 мм и более. Такой профнастил даже маркируется как «Н» (несущий) или «НС» (несуще-стеновой), а не как «С» (стеновой). Профлист с такими размерами профиля уже подходит для крыш любых зданий — от дач и небольших частных домов до просторных коттеджей и цехов предприятий.

Как выбрать высоту профнастила

К сожалению, знать минимальную глубину профилирования, при которой профлист допустимо использовать для кровельных работ, недостаточно. Ведь разброс просто огромный: с одной стороны диапазона — стандартные С-20 и С-21, с другой — Н-153 с колоссальной несущей способностью, которая превышает тонну на единицу площади. При этом разница между этими марками в цене настолько же колоссальная, поэтому просто взять профнастил с большой высотой волны «на всякий случай» — не выход.

Как же выбрать высоту профнастила для крыши? Все стандартно: нужно считать.

Сначала надо посчитать нагрузку на кровельное покрытие. Не на всю крышу, а именно на кровельный материал — профлист не держит кровельный пирог под собой, он должен выдержать только нагрузку, которая будет над ним. Это сумма:

  • веса лежащего на скатах крыши снега;
  • давления ветра, которое может достигать несколько десятков килограмм на единицу площади;
  • массы опирающегося именно на кровельное покрытие оборудования;
  • среднего веса человека, который может подняться на крышу для ее обслуживания.

Дальше эту нагрузку нужно сравнить с несущей способностью марок профнастила с разными размерами профиля. Если расчет приблизительный, а не окончательный, который делается, например, для оценки стоимости кровель из разных материалов, несущую способность можно взять из таблицы ниже.

Если же нужно выбрать окончательные размеры профлиста для устройства кровли, тогда в качестве справочных материалов подходят только два источника:

  1. Нормативная документация, например, ГОСТ 24045-2016. Но только если речь о стандартной марке профлиста, которая изготовлена именно по ГОСТу, а не по ТУ.
  2. Официальные инструкции и спецификации материала от производителя профнастила. Причем не любого, а именно того, чей материал вы собираетесь купить.

Иначе вы рискуете неправильно подобрать марку профнастила со всеми вытекающими из этого последствиями.

Также при выборе размеров кровельного профлиста для крыши важно обращать внимание на схему опирания и расстояние между опорами.

Эти параметры всегда указываются в характеристиках. Чтобы лист выдержал нормативную нагрузку, они должны быть идентичны тем, что указаны в таблице. Это связано с тем, что профнастил на опорах «работает» не всегда так, как человеку подсказывает обычная логика.

Например, возьмем несущую способность профлиста С21-1000-0,55 для шага опор 1,5 м из таблицы выше. Так, при первой схеме опирания (две опоры) он может выдержать 84 кг/м2. Увеличим количество опор на одну до трех — получим вторую схему опирания, для которой несущая способность возрастает до 211 кг/м2. Пока вполне логично. А вот если мы добавим еще одну опору, чтобы их стало четыре, то получим третью схему опирания, при использовании которой профлист держит всего 163 кг/м2. То есть количество опор увеличилось, а несущая способность уменьшилась!

Без специального образования сложно понять такие особенности поведения материала в зависимости от параметров монтажа профнастила на крыше. Поэтому — только официальные источники и тщательнейшее следование инструкции.

С толщиной профнастила все проще. Для крыши в большинстве случаев берут материал из стали 0,5-0,55 мм. Этого хватает, чтобы профлист было сложно пробить упавшей ветке дерева, но при этом его цена остается относительно низкой.

Но если вы хотите, чтобы кровля прослужила как можно дольше, такой толщины недостаточно. Нужен профлист 0,6 мм, а лучше — 0,7 мм. В последнем случае у кровли еще и несущая способность будет высокая, а оставить на ней вмятины и тем более пробить ее будет крайне сложно.

Листы толщиной более 0,7 мм — это уже материалы для несущих конструкций, а также для плоских кровель. Особенно, если их не планируется регулярно чистить от снега — нагрузка в этом случае будет очень большая, и тонкий лист ее просто не выдержит. В частности, у крупных торговых центров крыши, бывает, делают из профнастила толщиной 1,1-1,2 мм.

Совсем тонкий профлист 0,45 мм и менее для кровель жилых домов использовать нельзя. Но допустимо крыть им хозяйственные и временные постройки, а также беседки, террасы, веранды.

Из всех размеров профиля для крыши длина — самая однозначная характеристика. Есть три правила ее выбора.

Правило первое: длина листа профнастила должна быть по возможности равна длине ската. Это позволит закрыть крышу без поперечных стыков. И это очень важно, поскольку поперечные стыки намного уязвимее с точки зрения протечек, чем продольные. Но при этом нужно соблюдать баланс между длиной листа и удобством его монтажа.

Например, большинство производителей выпускают профнастил длиной до 12 м. Некоторые компании под заказ могут произвести даже более длинные листы. Но с таким материалом не очень удобно работать, поэтому, если вы не уверены, что сможете правильно уложить без деформации настолько длинный профнастил, лучше взять более короткий, но удобный в монтаже материал.

Правило второе: если длина ската больше 12 м, то длину профлиста подбирают так, чтобы:

  • продольный стык обязательно приходился на брусок обрешетки;
  • нахлест был равен минимум 15 см;
  • был минимум отходов.

Правило третье: если дом построен в месте, куда нельзя заехать на грузовике с длинным кузовом, длина листов ограничивается размерами транспорта для их перевозки. Дело в том, что длинные листы крайне нежелательно вручную переносить на значительные расстояния. Листы можно деформировать и повредить, если случайно задеть какое-то препятствие при их перегрузке.

Помимо толщины и длины листа, а также высоты кровельного профиля, есть и другие важные размеры, которые нужно учитывать при выборе материала.

В первую очередь, это шаг волны. Чем он меньше (пропорционально высоте волны), тем большую нагрузку способен выдержать профлист.

Не менее важна ширина нижней и верхней волны. Для крыши лучше всего подходят асимметричные профили с широкой нижней волной и узким гребнем верхней. Такой профлист плотнее прилегает к обрешетке и хорошо противостоит ветровой нагрузке.

Еще желательно, чтобы у профнастила была капиллярная канавка — небольшой желобок по краю листа. Он препятствует попаданию влаги через продольный нахлест — вода, поднимаясь в щели между двумя листами, просто падает в этот желоб и не идет дальше.

А вот какая ширина у профлиста для кровли — неважно. Поскольку весь профнастил делается из тонколистовой стали стандартных размеров, его ширина зависит исключительно от формы профиля и высоты волны. Поэтому ориентироваться на этот параметр нет смысла.

Размеры профнастила для кровли должны быть следующими:

  1. Высота волны: минимум 18-20 мм, оптимально от 35 мм.
  2. Длина листа должна быть равна длине ската или, если крыша слишком большая, ее нужно подобрать так, чтобы поперечный нахлест приходится на обрешетку.
  3. Толщина: минимум 0,5-0,55 мм, но лучше 0,6-0,7 мм.

Кроме того, для крыши лучше всего подходит асимметричный профиль со сравнительно небольшим расстоянием между волнами и капиллярной канавкой.


Будьте в курсе!

Подпишитесь на новостную рассылку

какой выбрать, размеры листа и цена

Тонколистовой металл с различной формы ребрами жесткости и защитным слоем называют профнастилом. Это один из самых востребованных материалов на строительном рынке. Изготавливается методом холодного профилирования из рулонной стали. Бабину с металлом устанавливают в рулоноразматыватель, прогоняют через вальцы на профилегибочном станке. При использовании данной технологии размер (по длине) возможен от 0,5 до 14 м. Изделия более 10 метров изготавливают только по индивидуальному заказу ввиду сложности транспортировки.

Оглавление:

  1. Преимущества кровельного покрытия
  2. Основные характеристики
  3. Разновидности и маркировка
  4. Каким бывает защитный слой?
  5. Критерии выбора и расценки

Достоинства

Среди преимуществ:

  • Универсальность, монтируется на крышу частных зданий, гаражей, павильонов, хозяйственных построек. Отдельные марки применяют для кровли с большими пролетами: для торговых площадей, промышленных объектов, профлист способен нести достаточно большие нагрузки. Используют и для возведения, отделки стен.
  • Простота и скорость монтажа.
  • Высокая надежность, длительный срок эксплуатации. Варианты с полимерными слоями служат до 50 лет и более.
  • Доступная цена, большой ассортимент.
  • При небольшом весе накрывает значительную площадь.
  • В комплект входят отдельные детали, планки, крепеж, совпадающие по цвету, типу покрытия с основной поверхностью.

В зависимости от разновидности строения, его назначения, благодаря широкой цветовой гамме, разнообразию текстур, профнастил можно подобрать под разные стилистические решения.

Крыши являются конструктивным элементом зданий, поэтому строго регламентируются стандартами, которые находят свое отражения в ГОСТах, технических условиях. Для листов с защитным слоем цинка (оцинковка) применяют ГОСТ 14918-80, для кровельных покрытий утвержден ГОСТ 24045-94.

Эти стандарты регламентируют следующие характеристики:

  • из какого исходного металла необходимо изготавливать профнастил;
  • геометрические параметры, размеры;
  • соответствие маркировок;
  • наличие тестовых испытаний на соответствие предъявленным характеристикам;
  • соблюдение правил хранения, перевозки, упаковки.

Размеры включают: форму, высоту ребра жесткости; длину, ширину; толщину стали с покрытием. Различают материал по типу защитного слоя, цвету.

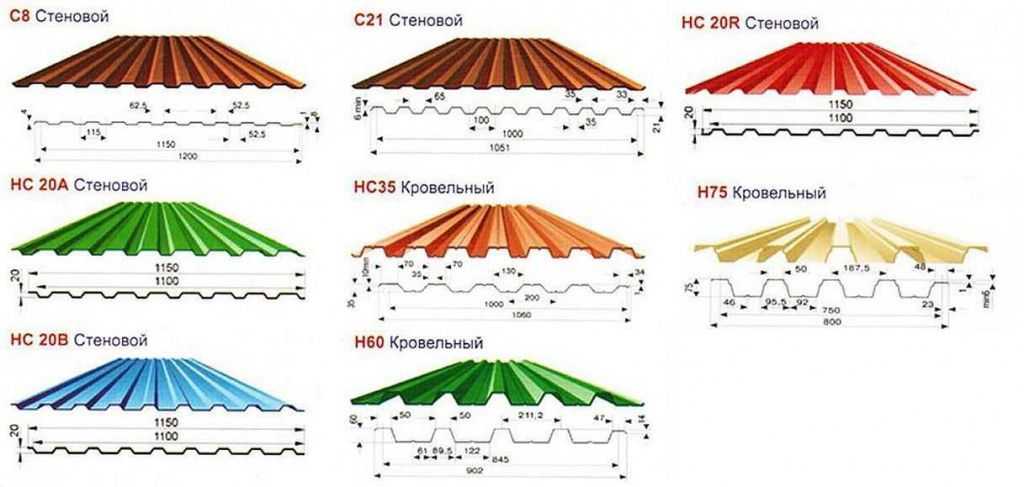

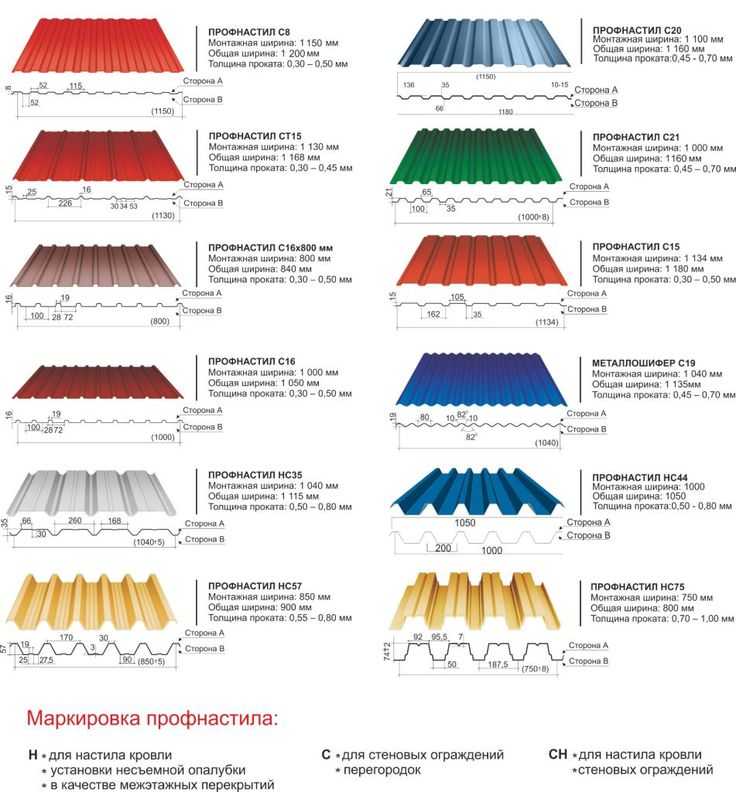

Маркировка и виды профлиста

По качественным характеристикам его подразделяют на несколько разновидностей, которые отражены в маркировке. По этим показателям можно узнать об основном предназначении.

ТипОписаниеНазначениеРазмеры
С-стеновойЖесткость профиля ограничена.
  • облицовка стен;
  • временные постоянные заборы, оградительные сооружения;
  • потолки подвесные для торговых площадей;
  • для легких кровель с большим углом ската и сплошной обрешеткой.
Толщина — от 0,44 до 0,8 мм. Стандартная ширина — 1250 мм, монтажная — 1100. Длина — от 500 мм и выше.
НС-несущий стеновойУниверсальный вид со средней степенью жесткостью.
  • для стен;
  • для кровли.
Толщина — от 0,4 до 0,8 мм. Стандартная ширина — 1250 мм, монтажная — 1100. Длина — от 500 мм и выше. Высота ребра жесткости — 35-44 мм.
Н-несущийВысокие показатели жесткости и прочности. Большая часть марок на боковой поверхности ребра могут иметь дополнительные ребра жесткости.
  • для монтажа крыш с большими пролетами, нагрузками;
  • для перекрытия многоэтажных зданий.
Толщина — 0,6-1,2 мм. Стандартная ширина — от 750-1250 мм, монтажная зависит от формы ребра жесткости. Длина разная, возможен индивидуальный заказ под конкретные размеры. Высота ребра жесткости — от 44 до 57 мм.

В маркировке содержатся следующие сведения. К примеру: С8 1150/1200 (2200х1200), 3005, РЕ, 0,5.

  • Тип (С8).
  • Указание на ширину полную/монтажную, длину (1150/1200 (2200х1200)).
  • Номер цвета по каталогу (3005).
  • Тип покрытия (РЕ).
  • Толщина (0,5).

Иногда встречается обозначение ПП (потолочный). Иностранные производители применяют свою систему маркировки.

Какие виды защитного покрытия используются?

Тонколистовая сталь, из которой делают профиль, подвергается воздействию коррозии. Негативно влияют на срок эксплуатации: влага, атмосферные перепады температур, агрессивные среды, ультрафиолетовое излучение.

Типы защитных слоев:

1. Самый недорогой по стоимости, который можно приобрести почти в каждом строительном магазине — оцинкованный профиль. Для того чтобы образовалась пленка в 30 микрон, листовую сталь опускают в расплавленный цинк. Применяется для изготовления временных конструкций, ограждений.

2. Трехкомпонентная пленка, в состав входят алюминий, цинк и кремний — алюмоцинковое покрытие. Добавление двух элементов в слой придает такие качества, как стойкость к влаге, солям, агрессивным атмосферным средам. Используется для строений на побережье, как стеновой, кровельный материал для навесов и складов, в том числе хранения химических реагентов, топливно-смазочной продукции.

3. Полимер пластизол толщиной до 200 микрон значительно увеличивает срок эксплуатации. Профлист приобретает эстетическую привлекательность, благодаря широкой цветовой гамме. Среди минусов можно назвать относительную устойчивость к ультрафиолетовому излучению, слегка выгорает на солнце через определенный промежуток времени. Подходит для крыш, в качестве стеновой отделки торговых площадей, для капитальных ограждений.

4. Финская компания Ruukki разработала инновационное защитное полиуретановое покрытие «пурал». Его главное отличие от пластизола в том, что полимер устойчив к влиянию ультрафиолета. Он не утратит свой привлекательный внешний вид длительное время.

5. PVF2 (полтидифторионадный слой) показал себя как самый стойкий к агрессивным средам, воздействию влаги и температур, устойчив к механическим повреждениям. Профиль используют для зданий общественного пользования, торговых центров, павильонов, спортивных сооружений.

Лист оцинковки трудно сравнивать по внешнему виду и качеству с материалами, покрытыми полимерами, но стоимость таких изделий на порядок выше.  Необходимо учитывать еще ряд технических параметров крыши.

Что нужно учесть, покупая профнастил?

1. Лист испытывает достаточно сильные ветровые и снеговые нагрузки, они варьируются в зависимости от региона. Информацию можно найти в интернете в специальных таблицах. Поинтересуйтесь, какую снеговую нагрузку выдерживает данный тип. Эти данные должны быть отражены в сертификате соответствия.

2. Ветровая нагрузка рассчитывается следующим образом: величину снеговой нагрузки умножают на высоту кровли, поделенную на длину ската.

3. Нужно учесть, что чем меньше уклон, тем больше нагрузка. К примеру, крыша гаража из профнастила С10 должна иметь угол уклона более 8°.

4. Наиболее надежным покрытием считается несущий профиль с маркировкой Н, кроме дополнительных ребер жестокости отдельные виды имеют капельники для стекания влаги.

5. Бывает, что стандартные размеры не подходят, а требуется достаточно большое количество продукции. В этом случае правильнее обратиться непосредственно к производителям, чтобы они раскроили материал нужной длины, и купить дешевле, минуя посредников.  Лист толщиной до 0,7 мм рекомендуют укладывать на сплошную обрешетку.

Стоимость зависит от размера, фирмы производителя, типа защитного слоя. Многие устраивают сезонные скидки, поэтому осенью можно выбрать и купить профнастил по выгодной цене.

ВидТолщина в ммЦена российских производителей, полиэстерЦена иностранных производителей,  рубли
С 80,5240380
С 100,5250340
НС 350,5290370
Н 600,5390430
Н 114-6460,7610

Ширина профнастила для крыши

Содержание

  • 1 Профнастил для крыши — размеры листа
    • 1.1 Размеры: длина и ширина
    • 1.2 Толщина профнастила для кровли
    • 1.3 Зависимость характеристик профнастила от формы профиля
    • 1.4 Стоимость популярных моделей
  • 2 Размеры профнастила для крыши – технические характеристики
    • 2.1 Особенности изготовления профлиста
    • 2.2 Размеры листового материала
    • 2.3 Особенности профиля
  • 3 Размеры профнастила для крыши – технические характеристики
    • 3.1 Особенности изготовления профлиста
    • 3.2 Размеры листового материала
    • 3.3 Особенности профиля
  • 4 Размеры профнастила для крыши – технические характеристики
    • 4.1 Особенности изготовления профлиста
    • 4.2 Размеры листового материала
    • 4.3 Особенности профиля
  • 5 Профнастил для крыши: размер листа и цена, особенности разных видов
    • 5. 1 Что такое профнастил и в чем его особенность
    • 5.2 На что нужно обращать внимание при выборе материала
    • 5.3 Виды и размеры листов профнастила
    • 5.4 Преимущества различных типов профнастила
    • 5.5 Виды и характеристики доборных элементов для кровли из профнастила
    • 5.6 Как смонтировать профнастил для крыши: размеры листа и цена работ
    • 5.7 От чего зависит цена профнастила на крышу: сколько стоит материал для кровли

Профнастил для крыши — размеры листа

Профнастил — оцинкованный стальной лист, который еще на производстве подвергается гофрированию (профилированию). Такие листы очень удобно использовать в строительстве. С их помощью можно облицевать стены или использовать для устройства кровли, надежных ограждений и в процессе возведения каркасных конструкций. Выше были перечислены только самые популярные направления, в которых используется профнастил. Возможность выбора размеров профлиста для крыши и других параметров материала позволяет использовать его во многих сферах деятельности.

В качестве материала для изготовления металлических профилированных листов используется листовая сталь, которая прессуется холодным методом при помощи особой формы, создающей на металле трапециевидные или прямоугольные выступы. Такие выступы придают листу существенный запас жесткости.

Для того чтобы подобрать подходящий профилированный лист, сперва нужно разобраться, чем отличаются различные типы профнастила. Стоит отметить, что характеристики изделия могут варьироваться в зависимости от марки.

Профнастил имеет не так много основных характеристик. В первую очередь — это длина и ширина, толщина и форма профиля.

Размеры: длина и ширина

ГОСТ 24045-94 определяет параметры, по которым производится один из самых качественных типов профилированных листов, в том числе размеры листа для крыши. В данном стандарте указаны все параметры и характеристики, которым должен соответствовать качественный профилированный лист.

Размеры кровельного профлиста являются очень важным его преимуществом. Современные прокатные станки рассчитаны на работу с листами больших размеров. Некоторые из таких станков могут работать с листами, длина которых достигает 14 метров. Это позволяет заказать сразу крупный лист, ширина которого разом накроет большую часть крыши.

Минимизация количества стыков на крыше, несомненно, поднимет уровень качества кровли ― она станет более герметична и надежна. А если скат крыши менее 14 метров, то стыков по горизонтали не будет вообще.

Как ни странно, такой подход существенно снижает расход материала на покрытие всей крыши. Это связано с тем, что маленькие листы должны укладываться внахлест, что требует использования существенного количества дополнительного материала.

Главным недостатком большого листа профнастила является ощутимая стоимость доставки. В связи с этим листы, размеры которых превышают 10 метров, компании изготавливают в индивидуальном порядке. Чаще всего в процессе возведения жилого дома используют профнастил длиной 6 метров.

Профилированный лист обрабатывается довольно просто. При необходимости можно прямо на строительной площадке отрезать от листа необходимую часть при помощи ручного инструмента. Однако в большинстве случаев производитель выпускает свою продукцию уже с учетом всех размеров, предоставляемых заказчиком. Длина профлиста для кровли программируется в компьютере, который управляет оборудованием для резки, после чего листы нарезаются автоматически и с максимальной точностью.

Нужно принять во внимание, что ширина профиля зависит от высоты гофры, или волны профиля: чем она выше, тем уже будет профиль. Например:

  1. Профлист С8 — ширина 1 200 мм.
  2. Профлист Н75 — ширина 800 мм.

Профилированный лист может измеряться в ширину двумя способами. Первый — геометрическая ширина, измерить которую можно при помощи обычной рулетки. Второй — «полезная» ширина. Этот показатель говорит о том, какая часть крыши будет накрыта профнастилом с вычетом нахлеста. В качестве примера можно привести профнастил С8, который имеет ширину 1 200 мм, а его полезная ширина равна 1 150 мм. Значит, на перекрытие соседнего листа уходит 50 мм. Когда рассчитываются размеры профнастила для крыши для определения необходимого количества материала, необходимо учитывать этот момент.

Толщина профнастила для кровли

Другим важным параметром является толщина профнастила. Чаще всего в процессе изготовления профилированного листа используются стальные листы толщиной 0,45–1,2 мм. В зависимости от того, какой толщины материал, профнастил будет иметь разные показатели прочности и надежности. Также нужно помнить, что чем толще лист, тем он долговечней.

Однако толстый лист будет стоить существенно дороже тонкого, что обусловлено использованием большего объема материалов. Поэтому рекомендуется внимательно отнестись к выбору толщины металла. Если вы не планируете использовать изделие долгое время и на него не будут оказываться большие нагрузки, то лучше остановиться на тонком материале.

Если профлист планируется использовать на крыше, то нужно учитывать тот факт, что от толщины изделия зависит его вес. Слишком тяжелые листы будет очень неудобно монтировать на крыше, что приведет к серьезному возрастанию сопутствующих затрат.

К тому же, если профлист на крыше будет иметь большой вес, то это сильно нагрузит все несущие конструкции дома. Поэтому нужно заранее определяться с толщиной настила и только тогда готовить само здание к уже известным нагрузкам. Если здание рассчитано на определенный вес профнастила, то увеличивать его крайне нежелательно и опасно.

Зависимость характеристик профнастила от формы профиля

Как уже было сказано, на надежность профнастила сильно влияет его толщина. Однако плоский лист не выдержит даже незначительных нагрузок. Поэтому он имеет особую форму, которая многократно повышает жесткость настила. От высоты волны зависит то, какую сможет выдержать нагрузку профнастил.

Высота волны не является единственным показателем, который отличает кровельный профнастил от обычного. Форма профиля тоже играет важную роль. В качестве примера можно привести НС35, Н60 и Н75, у которых имеются дополнительные ребра жесткости, делающие изделие менее гибким.

Эти модели идеально подходят в тех случаях, когда профлисты должны использоваться в конструкциях, находящихся под статическими нагрузками. Если такой профнастил использовать в качестве кровли, то это позволит увеличить шаг между обрешеткой стропильной системы.

Стоимость популярных моделей

Профлисты являются очень популярным материалом в сфере строительства. Их можно по умеренной цене приобрести у любой профильной компании. Хотя чаще всего профлисты продаются в листах стандартных размеров, цена на них указывается именно в квадратных метрах. Самой большой популярностью пользуются марки профлиста Н и НС, которые имеют волну высотой примерно 60 мм.

Ассортимент профнастила очень разнообразен. На его стоимость влияют:

  • толщина материала,
  • высота гофры,
  • наличие или отсутствие полимерного покрытия,
  • наличие или отсутствие цинкового покрытия,
  • покраска.

Профилированные листы универсальны и могут использоваться в различных сферах деятельности. Главное, при выборе профлиста использовать предоставленную нами информацию, которая поможет подобрать профилированные листы, идеально подходящие именно под ваши нужды. Если же к выбору профлиста подойти поверхностно, то можно выбросить на ветер существенную сумму.

Существует несколько популярных марок материала, которые используются в качестве кровельного покрытия. Очень востребованным в качестве строительного материала является профнастил Н 57 900.

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке. Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

Листы кровельного профлиста

Особенности изготовления профлиста

Профнастил формуют на специальном оборудовании из листовой стали высокого качества. Метод холодного прессования позволяет придать листу особую конфигурацию за счет выдавливания выступов волнистой, трапециевидной или прямоугольной формы. Благодаря получившемуся рельефу листовой материал приобретает необходимую жесткость и способность выдерживать повышенные нагрузки.

Профилированный лист – востребованный материал в гражданском и промышленном строительстве. Он применяется для обшивки конструкций, монтажа несъемной опалубки, возведения ограждений и обустройства кровель. Каждый вид работ предъявляет свои требования к характеристикам листового материала.

Пример укладки настила без стыков по длине

К основным параметрам профлиста, в том числе тех марок, что пригодны для кровельных работ, относятся длина и ширина листа, его общая и полезная площадь, толщина металла, характеристики рельефа (шаг и высота волны, ее конфигурация).

Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки. Если характеристики продукции соответствуют ГОСТу, материал способен прослужить весь эксплуатационный срок, указанный производителем.

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

  • создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов,
  • сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику. Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

Подъем профлиста большой длины

При изготовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины. Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой. Долговечность зависит от качества оцинковки и характеристик внешнего защитно-декоративного слоя. Материал, соответствующий ГОСТу, прослужит несколько десятков лет.

Особенности профиля

Профлист для кровли должен выдерживать атмосферные и эксплуатационные нагрузки, активно отводить влагу, попадающую на крышу. Эти свойства во многом определяются высотой и конфигурацией профиля. Чем выше волна – тем большие нагрузки способен выдержать материал.

При оценке конфигурации обратите внимание на наличие дополнительных продольных ребер жесткости – такой материал более устойчив к высоким нагрузкам. Ребра жесткости на листах с трапециевидным профилем располагаются на гранях трапеций либо между основаниями. Материал с увеличенной продольной жесткостью можно монтировать на плоскую кровлю, при монтаже скатных конструкций разрешается увеличить шаг обрешетки.

Профиль с увеличенной продольной жесткостью

Для обустройства кровли используется несущий профлист (Н) или универсальный (НС). Для легких навесов допускается применение стенового (С).

Специализированный кровельный профлист отличается от обычного несущего наличием капиллярной канавки, которая расположена на краю листа, который перекрывается сверху соседним элементом. По капиллярной канавке отводится влага, которая проникла под настил.

Характеристики некоторых популярных марок профиля

Если кровельный профлист выполнен из стали тоньше 0,5 мм, край капиллярной канавки легко деформируется при погрузке или разгрузке, в ходе подъема материала на крышу и монтажа. В этом случае канавка не может выполнять свою функцию, и влага попадает внутрь кровельного пирога.

Чтобы приобрести необходимое количество кровельного материала, необходимо выполнить соответствующие расчеты, в которых учитывается площадь поверхности скатов, конструкция крыши, а также тип профиля и соответствующие ему стандартные размеры листа профнастила.

Расчет длины листа

Если в качестве покрытия выбран профнастил для крыши, размер листа и цена материала должны быть указаны в проектно-сметной документации наряду с его маркой.

В идеале длина листа должна соответствовать размерам ската, чтобы не приходилось монтировать каждую полосу из нескольких элементов. Такое покрытие устойчивее к нагрузкам и протеканию. Но следует учесть, что профлист длиной более 6 метров сложно поднять на крышу и закрепить не деформировав.

Если для укладки кровли решено приобрести материал стандартного формата, требуется рассчитать, сколько листов уйдет на монтаж одной полосы. Вычисления ведутся по формуле N=(A+B)/D, при этом

  • А – длина ската,
  • В – длина края листа, который должен выступать за обрез карниза (5-10 см),
  • D – длина профилированного листа,
  • N – количество листов.

Далее выполняют расчет по формуле N1=N+N×C/D, при этом

  • С – длина нахлеста (от 15 до 20 см, точное значение указывает производитель).
  • Затем полученные значения (N и N1) суммируются и округляются до целого числа.

Расчет ширины листа

Чтобы рассчитать, сколько листов профнастила будет уложено по ширине ската, надо ширину ската (протяженность по горизонтали) разделить на полезную ширину кровельного листа. К полученному результату прибавляют 50 мм на карнизные выступы. Для каждого ската сложной крыши расчет следует выполнить отдельно.

Монтаж профиля на кровлю

Крупные обрезки рационально использовать для монтажа покрытия на других участках кровли. При этом на каждом из скатов листы монтируются располагаясь только в одну сторону, а обрезок может оказаться симметричным, и его нельзя будет установить из-за разницы в величине полки замка. Это следует учитывать, проектируя и рассчитывая покрытие кровли.

Заключение

Профнастил, размеры которого зависят от марки материала и выбора длины элемента – простой в монтаже и практичный материал для кровельного покрытия. Без учета размеров профлиста для крыши невозможно грамотно спроектировать кровлю и приобрести оптимальное количество материала.

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке. Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

Листы кровельного профлиста

Особенности изготовления профлиста

Профнастил формуют на специальном оборудовании из листовой стали высокого качества. Метод холодного прессования позволяет придать листу особую конфигурацию за счет выдавливания выступов волнистой, трапециевидной или прямоугольной формы. Благодаря получившемуся рельефу листовой материал приобретает необходимую жесткость и способность выдерживать повышенные нагрузки.

Профилированный лист – востребованный материал в гражданском и промышленном строительстве. Он применяется для обшивки конструкций, монтажа несъемной опалубки, возведения ограждений и обустройства кровель. Каждый вид работ предъявляет свои требования к характеристикам листового материала.

Пример укладки настила без стыков по длине

К основным параметрам профлиста, в том числе тех марок, что пригодны для кровельных работ, относятся длина и ширина листа, его общая и полезная площадь, толщина металла, характеристики рельефа (шаг и высота волны, ее конфигурация).

Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки. Если характеристики продукции соответствуют ГОСТу, материал способен прослужить весь эксплуатационный срок, указанный производителем.

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

  • создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов,
  • сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику. Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

Подъем профлиста большой длины

При изготовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины. Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой. Долговечность зависит от качества оцинковки и характеристик внешнего защитно-декоративного слоя. Материал, соответствующий ГОСТу, прослужит несколько десятков лет.

Особенности профиля

Профлист для кровли должен выдерживать атмосферные и эксплуатационные нагрузки, активно отводить влагу, попадающую на крышу. Эти свойства во многом определяются высотой и конфигурацией профиля. Чем выше волна – тем большие нагрузки способен выдержать материал.

При оценке конфигурации обратите внимание на наличие дополнительных продольных ребер жесткости – такой материал более устойчив к высоким нагрузкам. Ребра жесткости на листах с трапециевидным профилем располагаются на гранях трапеций либо между основаниями. Материал с увеличенной продольной жесткостью можно монтировать на плоскую кровлю, при монтаже скатных конструкций разрешается увеличить шаг обрешетки.

Профиль с увеличенной продольной жесткостью

Для обустройства кровли используется несущий профлист (Н) или универсальный (НС). Для легких навесов допускается применение стенового (С).

Специализированный кровельный профлист отличается от обычного несущего наличием капиллярной канавки, которая расположена на краю листа, который перекрывается сверху соседним элементом. По капиллярной канавке отводится влага, которая проникла под настил.

Характеристики некоторых популярных марок профиля

Если кровельный профлист выполнен из стали тоньше 0,5 мм, край капиллярной канавки легко деформируется при погрузке или разгрузке, в ходе подъема материала на крышу и монтажа. В этом случае канавка не может выполнять свою функцию, и влага попадает внутрь кровельного пирога.

Чтобы приобрести необходимое количество кровельного материала, необходимо выполнить соответствующие расчеты, в которых учитывается площадь поверхности скатов, конструкция крыши, а также тип профиля и соответствующие ему стандартные размеры листа профнастила.

Расчет длины листа

Если в качестве покрытия выбран профнастил для крыши, размер листа и цена материала должны быть указаны в проектно-сметной документации наряду с его маркой.

В идеале длина листа должна соответствовать размерам ската, чтобы не приходилось монтировать каждую полосу из нескольких элементов. Такое покрытие устойчивее к нагрузкам и протеканию. Но следует учесть, что профлист длиной более 6 метров сложно поднять на крышу и закрепить не деформировав.

Если для укладки кровли решено приобрести материал стандартного формата, требуется рассчитать, сколько листов уйдет на монтаж одной полосы. Вычисления ведутся по формуле N=(A+B)/D, при этом

  • А – длина ската,
  • В – длина края листа, который должен выступать за обрез карниза (5-10 см),
  • D – длина профилированного листа,
  • N – количество листов.

Далее выполняют расчет по формуле N1=N+N×C/D, при этом

  • С – длина нахлеста (от 15 до 20 см, точное значение указывает производитель).
  • Затем полученные значения (N и N1) суммируются и округляются до целого числа.

Расчет ширины листа

Чтобы рассчитать, сколько листов профнастила будет уложено по ширине ската, надо ширину ската (протяженность по горизонтали) разделить на полезную ширину кровельного листа. К полученному результату прибавляют 50 мм на карнизные выступы. Для каждого ската сложной крыши расчет следует выполнить отдельно.

Монтаж профиля на кровлю

Крупные обрезки рационально использовать для монтажа покрытия на других участках кровли. При этом на каждом из скатов листы монтируются располагаясь только в одну сторону, а обрезок может оказаться симметричным, и его нельзя будет установить из-за разницы в величине полки замка. Это следует учитывать, проектируя и рассчитывая покрытие кровли.

Заключение

Профнастил, размеры которого зависят от марки материала и выбора длины элемента – простой в монтаже и практичный материал для кровельного покрытия. Без учета размеров профлиста для крыши невозможно грамотно спроектировать кровлю и приобрести оптимальное количество материала.

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке. Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

Листы кровельного профлиста

Особенности изготовления профлиста

Профнастил формуют на специальном оборудовании из листовой стали высокого качества. Метод холодного прессования позволяет придать листу особую конфигурацию за счет выдавливания выступов волнистой, трапециевидной или прямоугольной формы. Благодаря получившемуся рельефу листовой материал приобретает необходимую жесткость и способность выдерживать повышенные нагрузки.

Профилированный лист – востребованный материал в гражданском и промышленном строительстве. Он применяется для обшивки конструкций, монтажа несъемной опалубки, возведения ограждений и обустройства кровель. Каждый вид работ предъявляет свои требования к характеристикам листового материала.

Пример укладки настила без стыков по длине

К основным параметрам профлиста, в том числе тех марок, что пригодны для кровельных работ, относятся длина и ширина листа, его общая и полезная площадь, толщина металла, характеристики рельефа (шаг и высота волны, ее конфигурация).

Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки. Если характеристики продукции соответствуют ГОСТу, материал способен прослужить весь эксплуатационный срок, указанный производителем.

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

  • создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов,
  • сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику. Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

Подъем профлиста большой длины

При изгтовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины. Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой. Долговечность зависит от качества оцинковки и характеристик внешнего защитно-декоративного слоя. Материал, соответствующий ГОСТу, прослужит несколько десятков лет.

Особенности профиля

Профлист для кровли должен выдерживать атмосферные и эксплуатационные нагрузки, активно отводить влагу, попадающую на крышу. Эти свойства во многом определяются высотой и конфигурацией профиля. Чем выше волна – тем большие нагрузки способен выдержать материал.

При оценке конфигурации обратите внимание на наличие дополнительных продольных ребер жесткости – такой материал более устойчив к высоким нагрузкам. Ребра жесткости на листах с трапециевидным профилем располагаются на гранях трапеций либо между основаниями. Материал с увеличенной продольной жесткостью можно монтировать на плоскую кровлю, при монтаже скатных конструкций разрешается увеличить шаг обрешетки.

Профиль с увеличенной продольной жесткостью

Для обустройства кровли используется несущий профлист (Н) или универсальный (НС). Для легких навесов допускается применение стенового (С).

Специализированный кровельный профлист отличается от обычного несущего наличием капиллярной канавки, которая расположена на краю листа, который перекрывается сверху соседним элементом. По капиллярной канавке отводится влага, которая проникла под настил.

Характеристики некоторых популярных марок профиля

Если кровельный профлист выполнен из стали тоньше 0,5 мм, край капиллярной канавки легко деформируется при погрузке или разгрузке, в ходе подъема материала на крышу и монтажа. В этом случае канавка не может выполнять свою функцию, и влага попадает внутрь кровельного пирога.

Чтобы приобрести необходимое количество кровельного материала, необходимо выполнить соответствующие расчеты, в которых учитывается площадь поверхности скатов, конструкция крыши, а также тип профиля и соответствующие ему стандартные размеры листа профнастила.

Расчет длины листа

Если в качестве покрытия выбран профнастил для крыши, размер листа и цена материала должны быть указаны в проектно-сметной документации наряду с его маркой.

В идеале длина листа должна соответствовать размерам ската, чтобы не приходилось монтировать каждую полосу из нескольких элементов. Такое покрытие устойчивее к нагрузкам и протеканию. Но следует учесть, что профлист длиной более 6 метров сложно поднять на крышу и закрепить не деформировав.

Если для укладки кровли решено приобрести материал стандартного формата, требуется рассчитать, сколько листов уйдет на монтаж одной полосы. Вычисления ведутся по формуле N=(A+B)/D, при этом

  • А – длина ската,
  • В – длина края листа, который должен выступать за обрез карниза (5-10 см),
  • D – длина профилированного листа,
  • N – количество листов.

Далее выполняют расчет по формуле N1=N+N×C/D, при этом

  • С – длина нахлеста (от 15 до 20 см, точное значение указывает производитель).
  • Затем полученные значения (N и N1) суммируются и округляются до целого числа.

Расчет ширины листа

Чтобы рассчитать, сколько листов профнастила будет уложено по ширине ската, надо ширину ската (протяженность по горизонтали) разделить на полезную ширину кровельного листа. К полученному результату прибавляют 50 мм на карнизные выступы. Для каждого ската сложной крыши расчет следует выполнить отдельно.

Монтаж профиля на кровлю

Крупные обрезки рационально использовать для монтажа покрытия на других участках кровли. При этом на каждом из скатов листы монтируются располагаясь только в одну сторону, а обрезок может оказаться симметричным, и его нельзя будет установить из-за разницы в величине полки замка. Это следует учитывать, проектируя и рассчитывая покрытие кровли.

Заключение

Профнастил, размеры которого зависят от марки материала и выбора длины элемента – простой в монтаже и практичный материал для кровельного покрытия. Без учета размеров профлиста для крыши невозможно грамотно спроектировать кровлю и приобрести оптимальное количество материала.

Профнастил для крыши: размер листа и цена, особенности разных видов

В современном строительстве используется большое количество различных кровельных материалов и профнастил является одним из самых популярных среди них. Существует две основные характеристики при выборе такого материала как профнастил для крыши: размер листа и цена. Каждый из типов строительной продукции имеет свои особенности, которые следует учитывать при покупке и монтаже, а цена за лист зависит от ряда факторов.

Профнастил — популярный материал для обустройства крыши

Что такое профнастил и в чем его особенность

Профнастил – это металлический профилированный лист, который широко применяется во многих сферах строительства. Для обустройства кровли используется только часть из всего многообразия вариантов этого материала. Кроме большого количества видов профнастила для кровли различают также несущие листы, которые используются для создания перекрытий между этажами, и стеновые, служащие для наружной отделки стен.

Основные различия между разными видами кровельного профнастила состоят в размерах листа, высоте гофры и типе полимерного покрытия. Среди преимуществ профнастила можно выделить следующие:

  • легкость и компактность – материал удобно хранить и просто транспортировать,
  • профилированный лист способен выдержать большую нагрузку за счет гофрированной формы, поэтому он может успешно применяться для обустройства кровли с различным углом наклона ската,

Профнастил может применяться как для обновления покрытий старых зданий, так и для строительства новых сооружений

  • минимальное количество отходов при разрезании – профнастил режется точно в размер, что позволяет сэкономить денежные средства,
  • простота монтажа – кровля при помощи данного материала обустраивается не только с небольшим количеством усилий, но и за относительно небольшой промежуток времени.

Самым оптимальным в вопросе соотношения стоимости и качества является оцинкованный профнастил для крыши, цены на который значительно ниже, чем на листы с покрытием из поливинилфторида. При этом он может похвастаться высокими показателями прочности и надежности.

На что нужно обращать внимание при выборе материала

Существует ряд параметров, на которые стоит обратить внимание при покупке профнастила на крышу. Какой лучше выбрать вариант – зависит во многом от ваших финансовых возможностей, а также от планируемого типа кровли. В любом случае в первую очередь стоит смотреть на качество исходного материала. На листах не должно быть вмятин, царапин и других видимых повреждений. Некачественные листы можно заметить еще в упаковке.

Очень важным параметром также является несущая способность листа. Учтите, что плоская или двускатная кровля будет подвергаться большим нагрузкам, особенно зимой, поэтому листы профнастила для крыши, купить которые вы собираетесь, должны быть достаточно большой толщины, а высота гофры должна быть не меньше 8 мм.

Сегодня профнастил используют в частном, гражданском и промышленном строительстве

Также необходимо учитывать размеры листа профнастила и цены на них. Размер определяется параметрами вашей кровли, а цена зависит от типа покрытия, производителя и других характеристик.

Полезный совет! Если вы не разбираетесь в характеристиках того или иного типа материала, то вы можете запросить подробную информацию о его характеристиках у производителя.

Виды и размеры листов профнастила

Чтобы разобраться, какой профнастил лучше для крыши определенного типа, необходимо ориентироваться в основных марках материала. Все листы имеют определенную маркировку:

  • С – профнастил, который обычно используется для отделки стен, но может применяться и для кровельных работ. Имеет средние характеристики толщины и высоты гофры. Не рассчитан на большую нагрузку, поэтому для крыш может использоваться только там, где нет риска выпадения большого количества осадков,

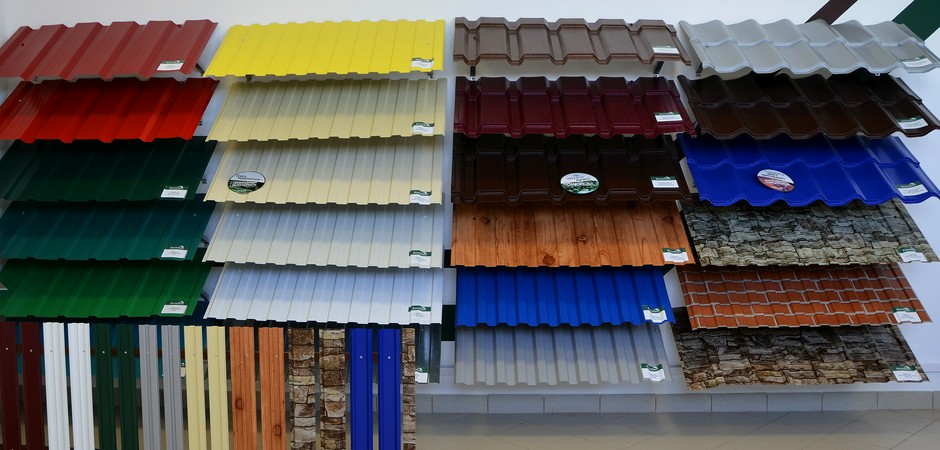

Окрашенный профилированный настил – это листы с нанесенным цветным защитно-декоративным покрытием

  • Н – листы с большой несущей способностью, лучше всего подходят для обустройства кровли. Характеризуются максимальной толщиной и высотой гофры, могут выдерживать большие нагрузки. Некоторые модели специально оборудуются дополнительными бороздками для обеспечения максимальной прочности,
  • НС — универсальная марка материала, может быть использована как для отделки стен, так и для обустройства кровли. Цена за лист профнастила для кровли ненамного выше, чем у других вариантов, а отличительными характеристиками являются средние показатели прочности и небольшая высота гофры.

Оцинкованный профнастил для крыши: размеры листа и цены

Если подробно остановиться на размерах листа кровельного профнастила и характеристиках различных марок, то нужно отметить, что для обустройства кровли рекомендуются варианты, рассмотренные ниже.

С10 – характеризуется трапециевидной гофрой, используется для обустройства крыши с достаточно большим углом наклона. Чаще всего используется для хозяйственных и быстровозводимых сооружений. Высота профиля составляет 10 мм, а размеры листа профнастила для крыши такого типа составляют от 0,5 до 12 м в длину и 1,15 м в ширину. Рабочая ширина листа – 1,1 м.

Тип волны и размеры профнастила С-10

С20 и С21 – ребристые листы, которые покрываются различными типами полимеров для защиты от негативных воздействий. По сравнению с предыдущим вариантом характеризуется более высокими показателями прочности, но также может быть использован на крышах с большим углом ската. Рекомендуемый шаг обрешетки для листов этого типа – 80 см. Размеры кровельного профнастила данного вида составляют от 0,5 до 12 м в длину и 1,05 м в ширину, а рабочая ширина листа – 1 м.

НС35 – листы с полимерным покрытием и дополнительной ребристой поверхностью. Характеризуются повышенными показателями прочности и герметичности, используются при шаге обрешетки до 1,5 м. Рекомендуемый угол наклона кровли при использовании профнастила данного типа – от 15 градусов. Данный тип оцинкованного профнастила для крыши имеет также от 0,5 до 12 м в длину, общая ширина листа составляет 1,06 м, рабочая – 1 м.

НС44 – также снабжается дополнительными ребрами жесткости и используется в качестве кровельного покрытия при углах наклона скатов от 15 градусов. Может быть использован при шаге обрешетки от 3 метров, что делает его отличным вариантом для обустройства кровли больших зданий. Длина листа от 0,5 до 12 м при общей ширине в 1,07 м. Рабочая ширина – 1 м.

Тип волны и размеры профнастила НС-44

Н57 – профнастил с повышенными характеристиками прочности, которые ему придает наличие дополнительных желобов. Отличается большой высотой профиля, применяется на кровлях с шагом обрешетки от 3 м. Если вам нужно купить оцинкованный профнастил для крыш промышленных сооружений или для кровли с повышенной нагрузкой, то это ваш вариант. Длина листа может составлять до 14 м, а общая ширина – 0,8 м при рабочей ширине в 0,75 м.

Н60 – профиль с практически идентичными предыдущему варианту эксплуатационными характеристиками, но с большей толщиной. Также отличается повышенным размером гофры, может быть использован для обустройства плоской кровли с максимальным шагом обрешетки в 3 м. Максимальная длина листа – 14,5 м, общая ширина – 0,9 м, рабочая – 0,84 м.

Н75 – один из самых прочных и надежных вариантов кровельного покрытия с максимальной высотой профиля. Может применяться на кровле с шагом обрешетки до 4,5 м. При относительно высокой цене листа размеры кровельного профнастила данного типа составляют до 14,5 м в длину, а общая и полезная ширина листа – 0,8 и 0,75 м соответственно.

Тип волны и размеры профнастила Н-75

Н114 – самый прочный и устойчивый к нагрузкам вариант кровельного профнастила. Имеет дополнительные ребра жесткости, высота листа составляет 114 мм, длина – до 13 м, общая ширина – 0,64 м, рабочая ширина – 0,6 м. Цена за лист профнастила для крыши такого типа соответствует его эксплуатационным характеристикам, то есть находится на достаточно высоком уровне.

Полезный совет! При выборе одного из вышеописанных вариантов кровельного покрытия стоит обращать внимание также на такую характеристику, как вес одного квадратного метра материала. В зависимости от этого параметра необходимо рассчитывать устройство кровли и обрешетки.

Если вы собираетесь купить профнастил для крыши, цены за лист во многом зависят от типа и толщины полимерного покрытия, а также толщины самого листа. Примером цен на квадратный метр материала может служить следующая таблица:

Как видно из таблицы, цена за лист кровельного профнастила прямо пропорциональна толщине его покрытия.

Для обустройства кровли вы можете использовать и некоторые варианты стенового профилированного листа. К примеру, согласно ГОСТ технические характеристики профнастила С-8 позволяют применять его при обустройстве крыши с большим углом наклона. Конечно, он не отличается особой прочностью и может использоваться только при наличии сплошной обрешетки, но есть, как минимум, одна весомая причина купить профнастил для крыши – цена за квадратный метр данного типа. В ряде случаев использование дешевого варианта материала является оправданным, хотя и не стоит им злоупотреблять.

Преимущества различных типов профнастила

Классифицировать данный материал можно по нескольким параметрам. Во-первых, это сфера его применения, во-вторых – тип защитного покрытия. По первому параметру различают кровельный, несущий и стеновой профилированный лист, но так как сейчас речь идет именно о том, какой профнастил выбрать для кровли, рассмотрим подробно типы покрытия именно этой разновидности материала.

Прокатный станок на линии производства листов профнастила

Оцинковка – самый простой и дешевый тип защиты листа от коррозии. Получается путем погружения материала в расплавленный цинк, а толщина слоя составляет от 25 до 30 мн. Такой профнастил используется для строительства кровли и реставрационных работ, не отличается высокими эксплуатационными характеристиками. Главное преимущество – низкая цена. Вопрос, где купить профнастил для крыши, не составит сложностей, такой тип покрытия продается в любом специализированном строительном магазине.

Алюмоцинк – более надежное покрытие, которое хорошо защищает крышу от пагубного воздействия агрессивных химических сред, благодаря наличию алюминия в составе. Листы с таким покрытием отлично подойдут для обустройства кровли возле автомобильной магистрали или в промышленном районе, где присутствует большой процент разъедающих веществ в воздухе. По фото крыши из профнастила такого типа видно, что особым разнообразием в плане дизайна данный материал не отличается.

Пластизол – органический полимер, покрытие из которого может иметь толщину до 200 мн. Это позволяет профнастилу с полимерным покрытием выдерживать механические воздействия без особого вреда для целостности листа и его внешнего вида. Кроме того, к преимуществам такого покрытия можно отнести высокий уровень устойчивости к негативным природным и химическим воздействиям. Слабости пластизола – прямое воздействие солнечных лучей, от которого он теряет цвет, а также резкие перепады температуры.

Профилированным листам не требуется периодическая покраска, поскольку профнастил не боится солнечных лучей

Полиэстер – самый распространенный вариант покрытия с хорошими эксплуатационными характеристиками и привлекательным внешним видом.

Пурал – покрытие из полиуретана, которое относительно недавно появилось на рынке. Характеризуется устойчивостью к разного рода негативным воздействиям и разнообразием вариантов дизайна.

Полидифторионад – самый устойчивый к воздействию коррозии вариант покрытия профилированного листа. Отличается богатой палитрой цветов, которые не выгорают со временем. К недостаткам можно отнести достаточно высокую стоимость.

Полезный совет! Какой бы вариант покрытия вы ни выбрали, стоит улучшить показатели защиты листа при помощи тонкого слоя лака и краски. Использование специальных лакокрасочных материалов и их регулярное обновление позволит свести вероятность коррозии практически к нулю.

Пример нахлеста при монтаже листов профнастила

Виды и характеристики доборных элементов для кровли из профнастила

Дополнительные элементы используются при оформлении узлов кровли из профнастила. Такие элементы служат для защиты стыков от попадания воды, а также для придания кровли законченного вида. Самым распространенными вариантами доборных элементов являются:

  • карнизная планка – защищает карниз и не дает дождевой воде попадать на фасад здания. Прикрепляется к последней доске обрешетки при помощи кровельных саморезов для профнастила, монтируется с нахлестом в 10 см,
  • торцевая планка – монтируется на край профильного листа. Монтаж может осуществляться внахлест или же точно по размеру листа. Торцевые планки можно крепить при помощи кровельных или коньковых саморезов, а делать это нужно до начала укладки кровельного материала,
  • разжелобная планка – устанавливается под коньковым элементом для придания ему большей привлекательности,
  • конек – очень важный элемент, который защищает верхнюю линию схождения скатов. Всегда закрепляется в верхней точке волны листа и дополнительно герметизируется с помощью уплотнителя. Швы между элементами рекомендуется заливать специальным герметиком, чтобы обеспечить надежную защиту от попадания влаги,

Конек на крышу – это особенно важный элемент кровли

  • планка снегозадержания – монтируется примерно в 30 см от карниза, служит для того, чтобы вся масса снега не собиралась на нем,
  • нащельники – служат для защиты мест соединений листов, монтируются в местах их стыков,
  • ендова – соединяет скаты с разными углами наклона, а также выступает в качестве гидроизолятора.

Большая часть доборных элементов изготавливается из оцинкованной стали, которая может иметь полимерное покрытие под цвет профнастила. Цена элементов зависит от типа и толщины этого покрытия, а самым дешевым вариантом является простая оцинковка.

Профнастил является лучшей альтернативой шиферному покрытию

Как смонтировать профнастил для крыши: размеры листа и цена работ

Размеры листов профнастила могут быть самыми разнообразными и находятся в пределах 0,8-1,15 м в ширину и 0,5-14 м в длину. Вне зависимости от того, какие размеры материала вы выбрали для обустройства своей кровли, их монтаж всегда осуществляется в следующем порядке:

  • устанавливается обрешетка. Толщина используемых для этого досок зависит от высоты волны листа, а шаг между ними – от его размеров, а также максимально допустимой нагрузки на материал. К примеру, если вы используете тонкий профнастил С8 с малой высотой волны, то обрешетка должна быть сплошной, а для прочного и тяжелого Н144 шаг может составлять примерно 4 метра,
  • монтируется изоляционный слой. Для этого внахлест укладывается несколько слоев гидроизоляционного материала, в качестве которого может выступать обычная полиэтиленовая пленка или же специальные материалы,
  • устанавливается контробрешетка из деревянных брусков. Она служит для создания вентиляции, а также для надежного крепления гидроизоляционного слоя,
  • к обрешетке крепится выбранный вами тип профилированного листа. Делается это с помощью специальных кровельных саморезов,
  • в месте перелома крыши монтируется ендова. Она защищает кровлю от влаги и крепится при помощи саморезов с уплотнителями.

Профнастил имеет значительное преимущество перед другими подобными материалами

Полезный совет! В местах крепления листов рекомендуется использовать специальный уплотнитель для заделки щелей. Это предотвратит проникновение влаги под листы кровельного материала.

От чего зависит цена профнастила на крышу: сколько стоит материал для кровли

Выбирая тип такого кровельного материала, как профнастил, важно учитывать свои финансовые возможности. Стоимость монтажа кровли на основе профилированного листа зависит от таких факторов, как:

  • стоимость самого материала,
  • стоимость дополнительных материалов, например, гидроизоляции,
  • площадь кровли.

На многих специализированных сайтах существуют специальные калькуляторы, которые позволяют быстро подсчитать цену на обустройство крыши с учетом этих параметров. Помните, что существует множество вариантов профнастила. Какой лучше для крыши дома в вашем случае – решать именно вам.

Теги: #Ширина профнастила для крыши

Профнастил для кровли – современный материал для крыши, размеры

Выбор кровельных материалов – это очень серьёзный вопрос, поскольку от того, сколько времени будет держаться кровля, непосредственно зависит крепость дома, то, сколько в нём можно будет жить. Если крыша потечёт, это будет угрожать стенам, станет причиной неприятного запаха сырости в доме, а её ремонт – это довольно-таки дорогостоящее удовольствие. Поэтому его проще и разумнее избежать, что можно сделать, если рационально подойти к выбору стройматериалов для крыши и процессу ее монтажа.

Профнастил для кровли: что мы о нём знаем

Профнастил для крови – это специально созданный для крыш современных домов материал, представляющий собой металлические листы.

Профнастил облегчён по сравнению со всеми остальными вариантами покрытий, что позволяет заметно экономить на возведении конструкций.

Содержание:Показать

  • Профнастил для кровли: что мы о нём знаем
  • Преимущества
  • Недостатки
  • Как производят профнастил из вторсырья
  • Технология производства профнастила
  • Почему стоит использовать профнастила из вторсырья
  • Размеры

Вес покрытия меньше, чем, например, в случае с черепицей или же шифером. Следовательно, поддерживающих структур здесь также можно создавать меньше, делать их тоньше.

В работе обычно используются стандартные размеры профнастила: лист в ширину идёт от 90 до 120 сантиметров, при этом в длину он может достигать (в зависимости от производителя) до 600 сантиметров.

Все размеры, которые укладываются в эти рамки, считаются стандартными. Если же необходимы другие размеры, то это обговаривается уже в индивидуальном порядке. Как правило, цена в этом случае увеличивается.

Преимущества

Существуют несомненные плюсы использования именно такого кровельного материала.

Их нужно отметить, чтобы понять, чем профнастил для кровли из вторсырья выгодно заказывать:

  • Цена профнастила по сравнению с ценой на другие материалы заметно ниже.
  • Этот вариант получает всё большее распространение на рынке, поэтому купить или же заказать его не составляет труда;
  • Монтаж кровли такого рода производится довольно быстро, а благодяря гибкости материала минимален риск деформации во время монтажа.
  • Небольшой вес (один квадратный метр весит в среднем 5 килограммов) позволяет делать облегчённую кровельную конструкцию, что даёт возможность экономить.
  • Эстетическая привлекательность.

Недостатки

Однако у материала не только сильные стороны. Как и любой другой вариант, профнастил обладает некоторыми минусами. Это:

  • Коррозия на участках, которые были повреждены.
  • Усиление шума от дождя, нужна дополнительная звукоизоляция.

Как производят профнастил из вторсырья

Современный профнастил изготавливается из металлического вторсырья. Для переработки идут сплавы цинка и алюминия, они позволяют обеспечить нужные защитные свойства. Чтобы кровля из профнастила служила дольше, верхний слой покрывается специальными полимерами. Зачастую добавляется для защиты от коррозии полиуретан, что уже оправдало себя по целому ряду значительно улучшенных технических характеристик.

Для изготовления профнастила используется специальное оборудование. Наибольшей популярностью пользуется китайское CNBM, которое привлекает своей доступной ценой. К тому же обеспечивает полный цикл производства, что тоже большой плюс. Весьма удобным многие находят автоматическое оборудование Т8, на котором материал может выпускаться большими партиями. Причём необходимость контроля со стороны человека минимальная, что дополнительно ускоряет и облегчает работы.

Оборудование, как правило, заточено под конкретное сырье и может выпускать листы профнастила в рамках определённых габаритов. Например, стандартные размеры профнастила для кровли, которые позволяет производить современное оборудование, по ширине – до полутора метров, в длину – до 12 метров. Дальше уже идёт нестандарт.

В последнее время становится более популярным профнастил в более длинных листах. Он интересен меньшим количеством стыков, однако при этом монтаж в связи с такой длиной может быть осложнён. Как правило, длинные листы используются на больших крышах крупных офисных центров, жилых комплексов и тому подобных зданий.

Технология производства профнастила

Материал выпускается из вторсырья, которое поступает в виде тонких металлических рулонов. В процессе производства идёт прокатка металла, затем его прорезка. Следующий этап – это выдавливание определённых геометрических фигур в листах. Это могут быть треугольные или же прямоугольные углубления, которые нужны для крепления.

Сначала рулон разматывается, часто автоматически. Дальше идёт последовательный гиб профнастила до нужного состояния. Установленная на линии гильотина и отрезной нож делают листы конкретного размера. Обработка обычно идёт на скорости несколько погонных метров в минуту.

Почему стоит использовать профнастила из вторсырья

Как уже было сказано, профнастил обладает большим количеством сильных сторон, привлекают его характеристики. Например, он довольно дёшев, доступен, так что позволить его себе может практически любая компания, юридическое лицо или же группа физических лиц. Но на этом преимущества не заканчиваются. Материал сам по себе лёгкий, поэтому не составляет особого труда его транспортировать, да и сложность монтажа за счет малого веса снижается.

Особое внимание на себя обращают такие его привлекательные качества, как:

  • Пожарная безопасность – металл не горит.
  • Экологичность.
  • Возможность очистить окружающую среду от строительного мусора, который используется в качестве сырья для создания листов профнастила.
  • Он не привлекает биологических паразитов.

Подводя итоги, нужно отметить, что профнастил из вторсырья становится всё более популярным материалом для кровли. Он универсален, подходит для зданий, выполненных в самых разных архитектурных решениях. Стандартные размеры листа позволяют бригаде рабочих собирать кровлю из него очень быстро. Разнообразное оборудование, изготавливающее подобный материал, делает его ещё доступнее для большинства.

Размеры

Листы профнастила изготавливаются под индивидуального заказчика, в соответствием с размерами крыши. Но при выборе материала стоит учитывать толщину листов и высоту гофры, обычно она составляет от 20 до 60 мм. Толщина листа будет зависеть от конструкции крыши.

Если крыша скатная и угол наклона 40 градусов, то толщина может быть меньше, так как снег и мусор, будет сваливаться самостоятельно, ее не надо будет обслуживать.

Плоская крыша или скатная повлияет и на устройство кровли, которая укладывается в виде пирога с соблюдением правил пароизоляции и шумоизоляции.

Принимая решение о закупке профнастила, нужно понимать, что идеального материала не бывает. И здесь есть свои минусы, с которыми можно справиться, если их учитывать, принимать во внимание все нюансы. При таком условии кровля может служить без проблем до 50 лет.

Читайте в наших публикациях про печи на опилках.

Как использовать опилки в качестве утеплителя, смотрите здесь.

Перейдя по ссылке https://greenologia.ru/othody/derevoobrabotka/toplivnye-brikety.html узнаете как своими руками сделать опилочные брикеты.

Как сделать монтаж кровли можно посмотреть на видео:

Профлист для крыши – какой профнастил лучше для кровли дома

Все большей популярностью среди строителей пользуется профнастил в качестве кровельного материала. Благодаря свои характеристикам и невысокой цене, он также может применяться при возведении заборов, различных сооружений. А большой выбор цветовой гаммы, сделает ваш дом более ярким и привлекательным. Проста монтажа на крыше данного материала позволит выполнить все работы самостоятельно. Прежде чем приступить к установке, необходимо определить какой профнастил лучше для крыши. Для этого нужно учесть тип крыши, климатические условия и нагрузки, которые будут действовать на кровельное покрытие.

Содержание

  1. Профнастил. Основные характеристики.

  2. Типы профнастила для крыши

  3. Размеры профнастила для крыши

  4. Особенности монтажа

  5. Видео

Какой профнастил выбрать для крыши? Нередко это вопрос стает перед потребителями, которые занимаются ремонтом или строительством. Чтобы дать однозначный ответ необходимо иметь не только представление о том, какой конструкции будет крыша. Но также, что это за материал, его основные характеристики, преимущества и недостатки. Все это вы можете узнать из данной статьи.

Профнастил. Основные характеристики

Профнастил представляет собой гофрированный лист оцинкованной стали. В зависимости от области применения разделяют стеновой, кровельный и универсальный профлист. Высокий спрос на профлист обусловлен его преимуществами по сравнению с другими кровельными материалами. К основным его характеристикам относят:

  • долговечность;

  • экологичность;

  • огнестойкость;

  • широкий выбор цветовой гаммы, не выгорает на солнце;

  • стойкость к воздействию атмосферных осадков;

  • сохраняет свои свойства при резком перепаде температур;

  • низкая стоимость материала;

  • простота монтажа;

  • обладает высокими гидроизоляционными свойствами;

  • легкость, прочность, жесткость на изгиб;

  • может выдерживать значительный вес;

  • можно устанавливать на крышах различной конфигурации.

Важно: минимальный угол наклона ската крыши при использовании профнастила должен быть равен 12 градусов.

При выборе данного материала следует учесть его недостатки, такие как:

Профнастил для крыши обладает специальной канавкой для отвода влаги. На этом следует сделать акцент при выборе материала для крыши дома.

Типы профнастила для крыши

Основными критериями, которые вы должны пользоваться при выборе профлиста должны быть:

  • маркировка, с помощью нее вы сможете узнать основные характеристики профнастила;

  • внешний вид материала, он должен быть без вмятин, царапин и возможных повреждений;

  • цена;

  • тип полимерного покрытия.

На всех этих параметрах остановимся более подробно.

Маркировка профнастила позволяет получить вам информацию не только о размерах листа, но и егообласть назначения. Маркировка записывается с помощью букв и цифр. Изначально указывается область применения профнастила – стеновой (С), кровельный или несущий (Н), универсальный (НС). После чего следуют цифры обозначающие – высота гофры, толщина листовой стали из которой изготовлен профнастил, ширина и длина листа. Все размеры указывают в миллиметрах. Соответственно маркировка выглядит так Н75-0,9-750-12000. Из которой нам становится понятно, что данный профнастил лучше использовать как кровельный материал. При его производстве использовалась сталь толщиной 0,9 мм. А монтажная ширина листа равна 750 мм, именно этот размер используется при расчете необходимого количества листов. Длина листа равна 12 м.

Важно: профлист для кровли должен иметь высоту волны не менее 20 мм, только в этом случае материал может использоваться на крышах с углом ската меньше 25 градусов.

Чтобы быть уверенными в том, что профлист для крыши прослужит вам долго, следует обратить на внешний вид материала. Следует сразу отменить покупку профнастила, который имеет трещины или сколы полимерного покрытия. В этих местах в первую очередь начнется процесс коррозии. Также не должно быть вмятин и всевозможных других дефектов – заусенец, неровность края и тому подобное. Хорошо еще проверить профлист на изгиб, качественный материал после незначительного сгибания вернется в изначальное положение без каких-либо видимых изменений.

Цена профнастила зависит в первую очередь от толщины листа, который использовался при производстве. Также влияет отсутствие или наличие полимерного покрытия, назначение профлиста. Если вам нужны большие объемы, то лучше всего обращаться непосредственно к производителю. Это гарантирует хорошее качество материала. Дополнительно вам изготовят все дополнительные материалы для крыши – ендовы, коньки, снегодержатели, водостоки, которые будут окрашены в тот же цвет что и основной материал.

Профнастил могут реализовывать покрытый полимерным покрытием и без него. Какой именно подходит вам, зависит от условий эксплуатации. Изначально весь профнастил имеет оцинкованное покрытие, которое само по себе защищает металл от коррозии. Тогда готовый материал имеет серый цвет. Толщина защитного слоя зависит от назначения и области применения. Также выпускают профнастил для крыши, на оцинкованное покрытие которого наносят дополнительно слой полимера, который не только защищает, но и придает окончательный внешний вид. Чаще всего полимерный слой изготавливают из полиэстера, пурала или пластизоля. Широкий выбор цветовой гаммы удовлетворит потребности даже самого избирательного покупателя. В последнее время также появился окрас профлиста имитирующий внешний вид древесины, керамики. Гарантий срок службы таких листов 15 лет, но реальный срок службы их находится в пределах 50 лет. Полимерное покрытие стойкое не только к действию ультрафиолета, но и не меняет своего внешнего вида при перепадах температур.

Важно: при покупке профлиста следует обратить внимание на сертификат качества, это гарантирует вам, что были соблюдены все условия при производстве и материал прослужит долго.

Оцинкованный профнастил без полимерного покрытия лучше всего использовать при возведении сооружений хозяйственного назначения, заборов и заграждений. Для крыши дома лучше всего выбрать профнастил с полимерным покрытием.

Размеры профнастила для крыши

Наиболее чаще при строительстве крыши выбирают следующие марки профнастила – Н75, Н60, Н57, НС44, НС35. Какой будет внешний вид крыши дома можно судить по типу профиля. Так марка профнастила Н57 имеет волну в виде трапеции. На скатных крышах используют универсальный профнастил НС35 или НС44. Такой материал способен выдерживать значительные нагрузки. Кроме того, НС44 оснащен дополнительными ребрами жесткости для большей прочности. К выбору профнастила для дома надо отнестись со всей ответственность, ведь от этого зависит долговечность всей постройки.

Особенности монтажа

Теперь вы можете с уверенностью ответить на вопрос какой профнастил необходим для крыши. Но следует также помнить, что качество кровли из профнастила зависит не только от самого материала, но и правильности проведения монтажных работ. И здесь необходимо обратить внимание на некоторые нюансы. Высота волны профлиста не должна быть меньше 20 мм. Для большей надежности материал должен обладать ребрами жесткости. Обрешетка крыши для укладки профнастила может быть выполнена из дерева или металлопрофиля. В качестве крепежа используют саморезы, которые устанавливают между волнами и крепят непосредственно через резиновую шайбу к обрешетке.

Важно: необходимо изначально наметить места крепления, чтобы не приходилось заклеивать лишние отверстия на профнастиле.

Чтобы рассчитать какое количество саморезов необходимо. Для этого пользуются пропорцией, в которой на один квадратный метр идет в среднем 5-7 саморезов в зависимости от конфигурации волны. Укладка листов на крыше осуществляется горизонтально внахлест. Для обустройства коньков и ендовы используются специальные доборные элементы, которые изготавливают из того же материала, что и профнастил.

Важно: все щели необходимо дополнительно заделать герметиками, для предотвращения возможного попадания влаги в межкровельное пространство крыши.

ВИДЕО

Добавить комментарий

Настил B и Настил N

Когда вы сталкиваетесь с проектом, который требует металлического настила крыши, важно знать ваши варианты. Металлический настил крыши имеет разные профили, и каждый из них имеет разные размеры, которые влияют на общую прочность панелей. Более прочная панель будет охватывать большие расстояния, но и будет стоить дороже. В зависимости от того, насколько далеко вам нужна ваша панель, вы сможете определить, какая панель подходит именно вам.

Металлический кровельный настил имеет глубину от 1 ½ дюйма (тип B) до 3 дюймов (3 дюйма) типа N. Он также бывает разной толщины и отделки. Хотя количество вариантов может быть ошеломляющим, выбор правильного типа, толщины и отделки зависит от условий вашего проекта.

В Western Metal Deck имеется и продается широкий ассортимент различных размеров и отделок. Мы понимаем, что у каждого проекта разные требования, поэтому мы держим наготове множество вариантов.

В этой статье мы рассмотрим различные типы настила крыши, мы рассмотрим тип 1,5” B и тип 3” N. Вы узнаете о профилях, размерах и доступных отделках, которые помогут вам лучше понять ваши варианты настила крыши.

Что такое настил крыши типа B





Настил типа B является наиболее часто запрашиваемой металлической панелью настила на западе США. Он предназначен для использования в качестве панели настила крыши для поддержки застроенной кровли, но также используется на воротах для мусора, навесах, навесах и во многих других областях. Панель имеет глубину 1 1/2 дюйма и ширину 36 дюймов. Обычно он используется в условиях пролета менее 10 футов. Дека B может называться по-разному в зависимости от производителя и бокового соединения.



Датчики настила B

Настил крыши B может изготавливаться следующих размеров: 22, 20, 18 и 16. Размер 22 является самым легким, его вес составляет 1,9 фунта на квадратный фут. Калибр 16 является самым тяжелым, его вес составляет 3,5 фунта на квадратный фут. Основная причина, по которой будет использоваться более толстая колея, заключается в устранении провисания из-за расстояния между балками. Чем дальше друг от друга лучи, тем тяжелее должен быть датчик, чтобы охватить расстояние.

Манометр Вес на квадратный фут
22 от 1,78 до 1,90
20 от 2,14 до 2,30
18 от 2,82 до 2,90
16 от 3,5 до 3,54



Общие названия для кровельного настила типа B

Возможно, вы слышали, что кровельный настил типа B называют по-разному. Это потому, что он производится разными производителями, у каждого из которых есть немного другое название. Название также меняется в зависимости от бокового соединения. Ниже приведены некоторые из наиболее распространенных названий настила крыши B по производителям:

Террасная доска Verco Вулькрафт
ВШБ-36 1.5Б
ПЛБ-36 1.5БИ
ХСБ-36-СС 1.5ВА
  1.5БИА



Что такое настил крыши типа N

Настил крыши типа N представляет собой панель глубиной 3 дюйма. Тип N — это панель с длинным пролетом, если у вас есть проект, который должен охватывать расстояния от шести до шестнадцати футов, вы можете рассмотреть тип N. Существует два разных типа панелей N для настила крыши. Он бывает либо Панель шириной 24 дюйма, обозначаемая как N-24, или панель шириной 32 дюйма, , обозначаемая как HSN3-32.

В течение многих лет у Vercor/Vulcraft был только один тип деки типа N, которая представляла собой панель шириной 24 дюйма. Однако с годами был представлен новый более широкий профиль типа N, 32-дюймовая широкая разновидность.

N Кровельный настил: Тип N-24

Тип N-24 представляет собой панель глубиной 3 дюйма и шириной 24 дюйма с длинным пролетом. Прочность панели зависит от глубины и толщины панели. Чем глубже панель, тем прочнее панель и тем больше она может охватывать. Тип N-24 может работать на расстоянии от 6 до 16 футов. Он используется в различных приложениях, таких как крыши, навесы и навесы.






N-24 калибра

Тип N-24 доступен с толщиной от 16 до 22 калибра. Более толстая колея увеличивает дальность пролета типа N-24.

Манометр Вес на квадратный фут
22 2,2 – 2,26
20 2,6 – 2,71
18 3,5–3,56
16 4,2 – 4,46



Общие названия для типа N-24

В зависимости от производителя и соединения внахлестку тип N-24 может называться по-разному. Ниже приведены имена, на которые ссылаются Verco и Vulcraft.

Настил Verco Вулькрафт
Н-24
24 злотых 3NI
Н-24-СС 3NA
  3НИА



N Настил крыши: Тип HSN3-32









Тип HSN3-32 имеет глубину 3 дюйма и ширину 32 дюйма. Эта металлическая панель настила крыши на 8 дюймов шире, чем ее аналог N-24. Его часто считают лучшей панелью по сравнению с N-24. Он по-прежнему способен охватывать большие расстояния благодаря глубине 3 дюйма, однако с ним легче обращаться, чем с панелью типа N-24.

Дополнительные 8 дюймов ширины облегчают установку панели поверх N-24. Для покрытия площади при использовании HSN3-32 требуется меньше листов. Например, для покрытия площади шириной 100 футов потребуется 38 листов типа HSN3-32 против 50 листов типа N-24. Как вы можете себе представить, в проекте с десятками тысяч квадратных футов разница в количестве листов для покрытия площади может складываться. Использование меньшего количества листов означает меньшее количество пачек для обработки, более быструю установку, а также меньшее количество боковых нахлестов для соединения.



Размеры для типа HSN3-32

Как и другие доступные настилы крыши, тип HSN3-32 доступен в толщине от 22 до 16 калибров.

Манометр Вес на квадратный фут
22 1,8–2,0
20 2,2 – 2,4
18 2,9–3,1
16 3,7 – 3,9



Общие названия для типа HSN3-32

В зависимости от бокового соединения и производителя вы, возможно, слышали, что тип HSN3-32 упоминается под другими названиями, такими как перечисленные ниже.

Настил Verco Вулькрафт
ХСН3-32 3НЛ-32
3-32 зл. 3НИ-32
ХСН3-32-НС 3PLN-32
ХСН3-32-СС 3НИА



Отделка настила крыши

Наиболее распространенная отделка цельнометаллического настила крыши — оцинкованная G-60. Это отделка, которую вы найдете наиболее доступной на складе. Настил крыши также доступен с различными вариантами отделки, такими как грунтовка или оцинковка G-90 (гальванизация более тяжелая, чем G-60). Тем не менее, вам нужно будет планировать заранее, так как некоторые из них недоступны и требуют в среднем от 3 до 4 недель.

Хотя вы обнаружите, что оцинкованное покрытие G-60 встречается гораздо чаще, в редких случаях, когда настил подвергается воздействию влаги или дождевой воды, можно выбрать оцинкованное покрытие G-90, так как оно обеспечивает дополнительную защиту от коррозии. Большой разницы между Г-60 и Г-90 нет. Оцинкованный G-60 составляет 6/10 унции цинка на квадратный фут, 3/10 с одной стороны и 3/10 с другой стороны. Оцинкованный G-90 содержит 9/10 унции цинка на квадратный фут, 4,5/10 с одной стороны и 4,5/10 с другой стороны.

Крашеные настилы, окрашенные грунтовкой, обычно не используются, за исключением очень больших складов, где хотят сэкономить несколько центов на квадратный фут. Грунтовка наносится на холоднокатаную сталь без какого-либо цинкования, ржавчина обычно не является проблемой, поскольку над металлическим настилом устанавливается крыша для защиты от непогоды. В проектах площадью более 250 000 квадратных футов несколько центов начинают приносить большие деньги. Однако для проекта в несколько тысяч квадратных футов это не так уж много.

Для получения дополнительной информации об отделке металлического настила см.:

Различные типы отделки металлического настила (+Сроки выполнения заказа)





Какая панель кровельного настила подходит именно вам?

Правильная панель кровельного настила зависит от требований к работе. Если у вас уже есть тип, указанный на планах конструкции, вам нужно будет использовать этот конкретный тип.

  • Если вы ищете панель с большим пролетом, вы можете рассмотреть тип N.
  • Если вам нужно что-то только для коротких пролетов и вы пытаетесь сэкономить деньги, тогда вам может подойти тип B.

Какую бы панель вы ни выбрали, вам нужно будет получить одобрение инженера, чтобы убедиться, что она будет работать в вашей работе.

После того, как вы решили, какая панель вам подходит, следующим шагом будет определение толщины, отделки и соединения внахлестку. В Western Metal Deck мы предлагаем настил крыши Verco со стандартным блокирующим боковым нахлестом калибра от 16 до 22 с оцинкованной отделкой.

Для получения дополнительной информации о боковых соединениях см.:

Наиболее распространенные типы боковых настилов и соединения металлических настилов





Все, что вам нужно знать о толщине настила крыши

Распространение любви в вашей кровельной конструкции, прежде чем вы сможете установить крышу сверху. Двумя наиболее часто используемыми материалами для настила крыши являются OSB (ориентированно-стружечная плита) и фанера. Оба состоят из слоев дерева, склеенных в единую панель, которая бывает разной толщины.

При выборе настила крыши очень важно выбрать толстую и прочную доску, которая защитит стропила и удержит кровельный материал. Имея это в виду, как рассчитать толщину обшивки в вашем конкретном случае?

На этой странице мы расскажем все, что вам нужно знать о толщине настила крыши, и поможем вам выбрать настил, наиболее подходящий для вашей кровельной конструкции.

В чем разница между обшивкой и настилом?

Прежде чем мы углубимся в основную тему этого поста, мы должны сначала обсудить разницу между обшивкой крыши и настилом. Самый короткий ответ о разнице между ними? Нет ни одного. Несмотря на то, что подрядчики называют это по-разному, обшивка и настил — это одно и то же.

Как мы упоминали выше, это неотъемлемая часть кровельной конструкции. В зависимости от потребностей конструкции обшивка может быть открытой, закрытой или с зазорами между досками.

В современной кровельной промышленности обшивка или настил широко используются в качестве основного компонента стабильной и прочной крыши. Он обеспечивает прочный непрерывный слой, который находится прямо под верхним слоем вашей крыши.

Какой толщины должен быть фанерный настил?

Толщина фанерного настила зависит от многих факторов. Наиболее важными аспектами, на которые следует обратить внимание, являются наклон вашей крыши, вес другого материала, который проходит по настилу, и расстояние между стропилами в вашей кровельной конструкции.

Кроме того, в зависимости от вашего местоположения, вы должны учитывать величину давления, оказываемого весом снега и льда. Для более теплых районов, таких как Флорида, это не такой уж существенный фактор.

Принимая во внимание все эти соображения, мы можем сказать, что чем тяжелее гонты, чем шире расстояние между стропилами и ниже уклон, тем толще и прочнее должен быть настил из фанеры. Чтобы лучше понять это, давайте рассмотрим это на практическом примере.

Толщина настила крыши: пример из жизни

Если у вас есть стандартный уклон крыши со стропилами, расположенными на расстоянии 16 дюймов друг от друга, отличным способом сделать это будет установка настила крыши толщиной не менее ⅜ дюйма. Опять же, имейте в виду, что это минимальная толщина настила крыши, рекомендуемая в такой ситуации.

Если у вас есть кровельная конструкция, состоящая из стропил, расстояние между которыми составляет 20 дюймов или даже больше, вы должны установить настил из фанеры толщиной не менее ½ или ⅝ дюйма. Для большинства домов в США наиболее распространенное расстояние между стропилами составляет 24 дюйма. Если у вас есть такая кровельная конструкция, фанерный настил толщиной ⅝’’ вполне подойдет. Он достаточно прочен, чтобы поддерживать большинство типов крыш.

Как рассчитать необходимое количество кровельного настила

Помимо определения толщины кровельного покрытия, необходимо заранее рассчитать необходимое количество материала. Лист фанеры среднего размера четыре на восемь футов составляет 32 квадратных фута. Когда вы знаете общую площадь вашей крыши, просто разделите ее на 32, и вы получите необходимое количество.

Кроме того, не забудьте рассчитать 10-15% отходов, чтобы убедиться, что у вас не закончатся материалы в процессе установки. Это даст вам довольно точную цифру о том, сколько квадратных футов и, следовательно, количество листов вам нужно купить.

Сколько стоит установка настила крыши?

Цена настила крыши может значительно варьироваться в зависимости от многих факторов. Чем толще лист, тем он дороже. Опять же, учитывая, что один лист покрывает 32 квадратных фута, вы можете рассчитывать заплатить от 60 до 100 долларов за один лист фанеры.

Для дома среднего размера с крышей площадью 2000 квадратных футов эта общая оценка колеблется от 3600 до 6000 долларов. Кроме того, важно иметь в виду, что стоимость самой установки также будет варьироваться в зависимости от вашего местоположения.

Учитывая все это, фанера является более дорогим выбором, чем OSB. Если у вас ограниченный бюджет, вы также можете использовать обычные деревянные доски. Они являются жизнеспособным вариантом настила, но более подвержены протечкам и повреждению водой.

Установка настила крыши не слишком сложная задача. Тем не менее, это нужно делать правильно, если вы хотите обеспечить максимальную долговечность своей крыши.

Прибивать нужно очень осторожно и следить за тем, чтобы вертикальные швы всегда располагались в шахматном порядке. Вы также должны быть осторожны, чтобы не перегрузить верхнюю часть в самых слабых местах настила.

Если все это кажется ошеломляющим или слишком рискованным, чтобы делать это самостоятельно, всегда лучше обратиться к лицензированным и опытным профессионалам, чтобы они протянули вам руку помощи. Code Engineered Systems является надежным подрядчиком по кровельным работам для жилых и коммерческих помещений с 2004 года. Наш опыт кровельных работ является лучшим в регионе.

Если вам нужна помощь в установке настила крыши или выборе наиболее подходящей толщины обшивки для вашей крыши, свяжитесь с нами сегодня. Позвоните по телефону 813-373-9088, чтобы получить бесплатную оценку крыши для вашего проекта. Вы также можете заполнить нашу быструю онлайн-форму, и мы незамедлительно свяжемся с вами.

Что такое настил крыши: типы, толщина и строительные нормы и правила

Большинство людей считают, что их крыша состоит исключительно из кровельной черепицы. Однако, в то время как черепица играет решающую роль в защите вашего дома от внешних элементов, другие части вашей крыши играют еще более заметную роль. Без использования настила крыши большинство крыш не были бы такими прочными, как сегодня. Так что же такое настил крыши?

Вот что я знаю из осмотра тысяч крыш в качестве старшего инспектора:

Настил крыши — это несущая деревянная, стальная, бетонная или другая материальная основа, на которую укладывается плитка или кровельная черепица. Настил крыши изготавливается из бетона, стали или дерева. Они также действуют как защитный слой, защищающий от непогоды ваш дом или здание. Кровельный настил иначе называют обшивкой крыши и образует основу крыши.

Поэтому очень важно уделять первоочередное внимание состоянию настила вашей крыши. Здесь мы рассмотрим настилы крыш и их роль в кровельных работах.

Почему важен осмотр дома

Пожалуйста, включите JavaScript

Почему важен осмотр дома

Что такое настил крыши?

https://www.youtube.com/watch?v=UoYd99PkwmsВидео не может быть загружено, так как отключен JavaScript: что такое настил крыши? (https://www.youtube.com/watch?v=UoYd99Pkwms)

Кровельный настил — это несущий деревянный, стальной, бетонный или другой материал, на который укладывается плитка или черепица.

Настил крыши играет решающую роль, формируя основу для вашей крыши. Терраса на крыше обычно соединяется непосредственно со стропилами вашего дома. После того, как вы установили черепицу, настил крыши будет поддерживать весь вес вашей крыши.

Помимо того, что он является важным компонентом конструкции вашей крыши, он также гарантирует целостность вашего дома. Настил крыши фиксирует расположение стропил, обеспечивая тем самым правильное расстояние между ними с течением времени.

Несмотря на то, что настил крыши не всегда был частью жилищного строительства, многие профессионалы теперь считают его важнейшим конструктивным элементом любого дома. В связи с этим было бы лучше, если бы вы обратили внимание на целостность и состояние настила вашей крыши.

Обшивка и настил крыши

I Если вы продолжаете узнавать больше о кровельных работах, то чаще всего будете сталкиваться с терминами «обшивка крыши» и «настил крыши». Обшивка крыши и настил крыши – это два термина, которые часто заменяют одним и тем же процессом.

Между этими двумя терминами нет технической разницы, хотя некоторые кровельные подрядчики предпочитают один другому. Поэтому здесь мы будем использовать обшивку крыши и настил крыши взаимозаменяемо, чтобы означать одно и то же.

Тип материала настила крыши

Стальной настил для крыши — лучший вариант настила, но и самый дорогой.

Для изготовления настила крыш коммерческих и жилых помещений используются 3 материала. Даже в категориях материалов все еще существуют разные разновидности.

Древесина

Древесина является одним из наиболее распространенных материалов для покрытия крыш, используемых в промышленности. Этот материал экономичен и долговечен, что делает его привлекательным для инвестиций.

Несмотря на то, что древесина легко воспламеняется, она обрабатывается антипиренами, чтобы обеспечить уникальный уровень защиты от стихийных бедствий.

Существует четыре различных типа деревянных настилов, включая:

  • Zip Wood: Он славится своей долговечностью и прочностью. Древесина Zip имеет водостойкий барьер, что означает, что вам не нужен рубероид.
  • Фанера FRT: Их также называют огнестойкой фанерой, и они помогают ограничить распространение огня из дома в дом. Хотя в какой-то момент крыша была популярна, она могла начать преждевременно разрушаться, что приводило к замене крыши.
  • Фанера CDX: Наиболее рекомендуемый древесный материал для обшивки крыши. Материал славится повышенной влагостойкостью и долговечностью. Это также самый экономичный вариант.
  • Ориентированно-стружечная плита (OSB): Иногда ее называют древесностружечной плитой, поскольку она изготавливается из древесной стружки, сформованной в листы размером 4 на 8 футов, как фанера. OSB обычно используется вместо фанеры из-за ее более низкой стоимости.
  • Лучистый барьер OSB: Излучающий барьер OSB имеет фольгированный барьер с одной стороны, который устанавливается лицом к чердаку. Согласно веб-сайту SolarBoard, настил из OSB с лучистым барьером может отражать до 97% солнечного излучения, снижая температуру на чердаке до 30°F в летние месяцы.

Бетон

Бетонный настил крыши набирает популярность, несмотря на то, что в прошлом он не использовался так часто, как другие варианты. Вариант бетонного настила используется для работы с большими нагрузками.

Однако было бы полезно, если бы вы понимали, что все материалы для обшивки бетонной крыши неодинаковы. Давайте рассмотрим некоторые виды бетонной кровли:

  • Конструкционный бетон: Конструкционный бетон — это тип бетонного настила, который приходит вам на ум, когда вы слышите это слово. Он спроектирован и разработан для работы с тяжелыми грузами. Настил крыши также утеплен изоляционными панелями, которые устанавливаются поверх бетонной обшивки.
  • Конструкционный бетонный композит: Используется в случаях с дополнительным уровнем над существующей крышей. Настил крыши представляет собой уникальную систему стальных панелей, состоящую как из легкого, так и конструкционного бетона.
  • Легкий изоляционный бетон: это бетон с низкой плотностью, используемый непосредственно на системе настила из гофрированной стали.

Сталь

Использование стальных материалов для настила крыш имеет ряд преимуществ, в том числе возможность снизить тарифы на страхование жилья.

Сталь является самым легким материалом для изготовления настила крыш. Это лучше, чем бетон и дерево.

Самое важное в стали то, что она обладает высокой прочностью. Если ваш дом находится в районе с суровыми погодными условиями, такими как град, стальные кровельные материалы могут продлить срок службы крыши на много лет.

Эксперты оценивают эти материалы как имеющие наилучший уровень ударопрочности по сравнению с другими кровельными материалами. В связи с этим страховые компании сделают скидку на страхование вашего дома, если у вас есть стальная обшивка крыши.

Еще одним преимуществом стального настила кровли является то, что он способствует снижению затрат на электроэнергию. Например, летом сталь более эффективно отражает тепло по сравнению с деревом и бетоном. В результате ваш дом остается прохладным, что снижает расходы на электроэнергию.

Единственным недостатком является то, что стальная обшивка крыши является самым дорогим вариантом из всех трех. Тем не менее, его преимущества компенсируют затраты, что делает его уважаемым выбором для домовладельцев в Соединенных Штатах.

Заменяете ли вы обшивку при замене крыши?

Как вы думаете, что произойдет каждый раз, когда вы замените черепицу? Нужно ли менять обшивку крыши? Это зависит от возраста вашей крыши и состояния вашего дома.

Несмотря на то, что нет необходимости заменять все, что вы заменяете на своей крыше, некоторые домовладельцы считают, что лучше всего заменить настил крыши во время замены крыши. Однако заменить настил крыши непросто, и это увеличит стоимость замены крыши.

Достоинств высококачественных обшивочных материалов много, и с ними трудно спорить.

Прежде чем снимать черепицу с крыши, лучше всего обратиться в профессиональную кровельную компанию для оценки состояния вашей крыши. Это может дать вам некоторое представление о состоянии материалов настила на вашей крыше. Если вы чувствуете, что вам нужна новая крыша, пришло время позвонить в вашу любимую кровельную компанию и назначить надлежащий осмотр.

Предупреждающие знаки повреждения крыши

На крыше в плохом состоянии отсутствуют гонты, гонты начинают деформироваться, а гонты выцвели. Однако самостоятельно определить состояние обшивки вам будет непросто. Поэтому было бы полезно привлечь квалифицированного специалиста.

Вы можете заметить некоторые распространенные признаки повреждения настила крыши в вашем доме. Предупреждающие знаки включают:

  • Утечки внутри дома , большие или малые, могут быть признаком повреждения материала настила крыши.
  • Провисшие потолки также являются предупреждающим признаком повреждения настила крыши. Это чаще встречается в деревянном настиле, где вода может привести к образованию пятен, которые могут повлиять на потолок в вашем доме.
  • Пятна от воды также указывают на повреждение настила крыши, независимо от того, вызвано ли повреждение водой плохим настилом крыши или неисправной черепицей, оно может вызвать плесень, плесень и другие серьезные проблемы.

Эти предупреждающие знаки означают, что пора обратиться в профессиональную кровельную компанию для замены крыши. Помните, что конструкция вашей крыши определяет целостность вашего дома. Наличие отличной крыши и красиво окрашенного дома может повысить стоимость вашего дома и цену перепродажи.

Поэтому будет полезно, если вы будете содержать свой дом в наилучших возможных условиях.

Что вызывает деформацию настила крыши?

Крыша коробится, если на конструкции видны провисания. Вы можете заметить скручивающиеся части, неровности черепицы и вздутия на участках крыши. К распространенным причинам коробления настила крыши относятся:

  • Неровный уровень стропил
  • Проблемы с подстилающим слоем
  • Повреждение водой
  • Плохая вентиляция
  • Многослойная черепица

Преимущества покупки нового настила крыши

Вложение средств в новый настил крыши дает несколько преимуществ, даже если его замена не является критической. Новый настил крыши улучшает структурную целостность любого дома. Это в большей степени относится к районам, которые подвержены различным погодным явлениям, таким как дождь и град.

Если вы хотите инвестировать в настил крыши, лучше всего выбрать тип обшивочного материала, который идеально подходит для вашего дома. Мы рекомендуем вам заменить старую деревянную крышу на более энергоэффективную металлическую. Хотя это потребует больших первоначальных инвестиций, все будет стоить того.

Какой толщины должен быть настил крыши?

Настил крыши доступен в листах размером 4 на 8 футов с размеченной сеткой. Лучше всего устанавливать их перпендикулярно раме и никогда не прикреплять настил крыши гвоздями или шурупами. Настил должен быть толщиной не менее 19/32 дюймов. Обычный настил крыши имеет толщину от ⅜ до ¾ дюйма. Коды толщины настила крыши различаются в зависимости от ветровой и снеговой нагрузки.

Однако есть несколько факторов, которые необходимо учитывать при определении идеальной толщины настила для вашей крыши. Некоторые из факторов включают площадь снеговой нагрузки и пролет балок крыши. Посмотрим подробнее о толщине обшивки:

Типы настила крыш жилых домов

Наиболее распространенными видами древесины, применяемыми для обшивки крыш жилых домов, являются фанера и ориентированно-стружечная плита. Самый популярный вариант – ориентированно-стружечная плита. В случаях, когда снеговая нагрузка составляет не менее 30 фунтов на квадратный фут, вы можете использовать листы толщиной 7/16 дюймов без боковой поддержки.

При той же снеговой нагрузке и поддержке краев можно использовать ориентированно-стружечные плиты толщиной ⅜ дюйма. H-образные зажимы для панелей или шпунтовые панели для настила обычно обеспечивают поддержку краев.

Определить количество

Один лист фанеры или ориентированно-стружечной плиты размером 4 на 8 футов составляет 32 квадратных фута. Вы должны взять общую площадь вашей крыши, а затем разделить ее на 32. Умножьте цифру на 1,15, чтобы учесть около 15% отходов. Вы получите необходимое количество листов.

Строительные нормы и правила для настила крыши

https://www.youtube.com/watch?v=eL5joBIPH50Видео не может быть загружено, поскольку JavaScript отключен: The Code Game | Как найти строительные нормы и правила (https://www.youtube.com/watch?v=eL5joBIPH50)

Строительные нормы и правила для настила крыш обычно сосредоточены на кровельных материалах, установке, конструкционных характеристиках и защите от атмосферных воздействий.

Тип конструкции

Строительные нормы определяют тип конструкции в зависимости от занятости и размера. Он также устанавливает наименьшую огнестойкость кровельного узла. Это означает, что некоторые здания должны иметь минимальный уровень огнестойкости в зависимости от их использования и занятости.

Определение кодекса для принятия

Несмотря на то, что не во всех юрисдикциях от вас требуется разрешение на крышу вашего дома, замена или ремонт должны соответствовать действующим строительным нормам. Поэтому следует знать коды, действующие на момент ремонта.

Если вы не соответствуете местным строительным нормам, обратитесь за помощью к профессионалу.

Постоянная нагрузка/стационарная нагрузка

Замена легкой кровли или добавление дополнительного настила приводит к увеличению статической нагрузки вашего дома. Вы должны оценить крышу и определить, может ли она выдержать дополнительные постоянные и временные нагрузки.

Град

Для защиты от града не существует специальных строительных норм и правил. Производители проводят испытания своих сборок и кровельных изделий с использованием стандартов FM 4473 и UL 2218. Однако многие продукты не рассчитаны на ударопрочность, связанную с устойчивостью к граду.

Ветер

Настил крыши вашего дома должен выдерживать требуемые ветровые нагрузки в районе, где расположен ваш дом. Расчетная скорость ветра на побережье выше из-за того, что эти районы подвержены ураганам. Однако расчетная скорость ниже на всей остальной территории страны.

Настил крыши должен соответствовать не только применимым скоростям ветра, но и выдерживать подъемное давление. Здесь было бы полезно, если бы вы сосредоточились на:

  • Расчетная скорость ветра: Зависит от категории риска и местоположения здания. Категория риска включает в себя классификацию здания или сооружения в зависимости от его использования или занятости.
  • Категория воздействия ветра: определяется размером, концентрацией и типом окружающей растительности, рельефом, конструкциями и зданиями, расположенными с наветренной стороны от вашего дома.
  • Расчетные ветровые нагрузки: Конструкция должна быть рассчитана с учетом ветрового давления и сопутствующих подъемных сил.
  • Высота крыши: Скорость ветра зависит от высоты и высоты над землей. Используйте скорость ветра на высоте карниза, если ваша конструкция имеет настил крыши с малым уклоном менее 2:12.
  • Различия в местных требованиях: В большинстве юрисдикций, где применяются жилищные и строительные нормы и правила, используются IRC и IBC. Старое здание было разработано в соответствии с различными строительными нормами или без норм. Это поможет понять строительные нормы, которые были реализованы или должны быть реализованы в вашем доме. «Например, для гвоздей в местах с сильным ветром требуются гвозди 8d с максимальным шагом 6 дюймов.

Противопожарные

Кровельные настилы относятся к классу C, B, A или, возможно, не относятся к классу, все из которых зависят от эффективности против воздействия огня. Сборки классов C, B и A эффективно противостоят легким, умеренным и сильным возгораниям соответственно. Тем не менее, некоторые типы настила крыши не нуждаются в огнестойкости.

IRC и IBC требуют строительства настила крыши, где есть окончание некоторых огнестойких стен на нижней стороне обшивки крыши. Требования к домам, разработанным в соответствии с IBC, сложны и зависят от группы пользователей, рейтинга стен, типа конструкции и расстояния до пожара.

Холодный климат

Также создает уникальные условия для предотвращения повреждений, связанных со снегом и льдом. В местах, где ранее вдоль карнизов скапливался лед, следует предусмотреть ледяной барьер. Если ваше здание находится в холодном климате, вам также следует обеспечить надлежащую вентиляцию.

Часто задаваемые вопросы

Что такое настил крыши с лучистым барьером?

Террасная крыша с теплоизоляционным барьером — это энергосберегающий способ сохранить в доме прохладу летом и тепло зимой. Он работает, отражая тепло от вашего дома, что помогает поддерживать комфортную температуру в помещении круглый год.

Террасная доска для защиты от теплового излучения изготавливается из различных материалов, включая отражающую алюминиевую фольгу, нанесенную на деревянные листы OSB. Настил крыши с лучистым барьером — это простой и экономичный способ повысить энергоэффективность вашего дома, и он может помочь вам сэкономить деньги на счетах за электроэнергию.

Узнайте больше о настиле из лучистого барьера.

Что такое настил на крыше?

Настил на крыше — это поверхность, по которой вы ходите. В жилых домах он обычно делается из дерева, хотя для плоских крыш также доступны варианты металлического настила. Настил крепится к основной конструкции крыши (известной как стропила в скатных крышах или балки в плоских крышах) с помощью гвоздей или шурупов.

Настил крыши служит трем основным целям:

  • обеспечивает поверхность, по которой можно ходить
  • защищает нижележащую кровельную конструкцию от ультрафиолетовых лучей и атмосферных воздействий
  • обеспечивает поверхность для укладки кровельных покрытий, таких как металлический лист

Когда менять настил крыши?

Настил крыши следует заменять, если он поврежден или изношен. Поврежденный настил крыши может позволить воде и избыточной влаге проникнуть в ваш дом, что может привести к росту плесени и грибка.

Деревянный настил может служить 20 и более лет в зависимости от типа и толщины. Как правило, деревянный настил крыши тем слабее, чем больше к нему прибиты гвозди. Как правило, после двух замен гонтовой кровли настил ослабевает из-за многочисленных забивания гвоздей и подлежит замене. Кровельный настил под металлическими крышами может служить в течение всего срока службы металла и, возможно, никогда не потребует замены.

Если вы не уверены, нужно ли заменить настил вашей крыши, вам следует обратиться к профессиональному подрядчику по кровельным работам для проверки.

Как долго служит настил крыши?

Настил из фанеры и ОСП обычно служит 20-30 лет. Однако срок службы настила вашей крыши будет зависеть от типа материала, из которого он сделан, климата, в котором вы живете, и от того, насколько хорошо за ним ухаживают. Регулярные осмотры и техническое обслуживание могут помочь продлить срок службы кровельного покрытия.

Какой материал лучше всего подходит для настила крыши?

Существует множество различных материалов, которые можно использовать для покрытия крыш, но не все они одинаковы.

В жилых домах лучшим материалом для настила крыши является фанера, однако чаще используется настил OSB, который соответствует строительным нормам и правилам. Фанера обладает большей прочностью, чем OSB, и может выдерживать большую нагрузку, что важно, если вы живете в более холодном климате, где на крыше часто скапливается снег.

Как определить, что настил крыши плохой?

Есть несколько способов узнать, неисправен ли настил вашей крыши. Если вы видите какие-либо трещины, сколы или деформации, то это верный признак того, что пришло время заменить его. При длительном намокании фанеры или OSB настила кровли древесина набухает и расслаивается.

Плохое покрытие крыши часто происходит из-за многочисленных отверстий от гвоздей, ослабляющих древесину, или из-за чрезмерного воздействия влаги. Настил крыши будет прогибаться при ходьбе, и вы часто будете слышать треск, указывающий на то, что дерево ломается под вашими ногами.

Если вы не уверены, в порядке ли ваш настил крыши, всегда полезно обратиться к профессионалу для его осмотра. Они смогут точно сказать, нужно ли его менять.

Можно ли установить новый настил крыши поверх старого?

В некоторых случаях вы можете установить новый настил крыши поверх старого настила. Однако обычно делать это не рекомендуется. Старый настил может быть прикреплен неправильно, что может привести к ослаблению нового настила.

Всегда лучше удалить старый настил перед установкой нового. Таким образом, вы можете быть уверены, что новый настил установлен правильно и не отвалится.

Кроме того, установка нового настила поверх старого может привести к тому, что крыша просядет под дополнительным весом. При установке нового настила поверх старого настила вашему подрядчику может потребоваться усилить стропила дополнительными распорками.

Заключение

Если вы будете следовать описанному выше настилу крыши, несомненно, у вас будет прочный настил крыши вашего дома. Хотя стальной кровельный настил стоит дорого, мы рекомендуем вам использовать его, поскольку он обеспечивает дополнительную прочность и очень долговечен.

Однако, если вы мало что знаете о настиле крыши, лучше всего обратиться за помощью к профессионалу. Мы надеемся, что у вас есть лучшие конструкции настила крыши в вашем здании.

1,5-дюймовая платформа B | Поставщик крыши типа B

1,5-дюймовый настил крыши типа B

Тип B настил крыши имеет глубину 1,5 дюйма. Этот конструкционный металлический настил крыши, также известный как широкое ребро, обеспечивает опорную поверхность для различных типов кровельных материалов. Более широкий профиль ребер 1,5-дюймовой деки B позволяет установить больше изоляции.

(410) 796-7968

Количество

Длина 20 футов – 2 дюйма 24 фута – 6 дюймов 25 футов – 2 дюйма Индивидуальный калибр

22га.20га.18га.16га.

Отделка Г-60Г-90ПТД

Пользовательская длина:

Мы обслуживаем Дюссельдорф, Северный Рейн-Вестфалия!

или напишите нам!

Описание

Изделия для настила крыши служат для передачи горизонтальных и вертикальных нагрузок на каркас здания. Roof Deck не сочетается с другими строительными материалами.

О компании O’Donnell Metal Deck:

С 1996 года компания O’Donnell Metal Deck работает с высокоэффективной командой, на которую вы можете положиться при изготовлении настила стальной крыши. Процесс заказа не вызывает затруднений с того момента, как вы запросите расчет стоимости металлического настила, разместите заказ и металлический настил будет доставлен.

Наличие множества складских и производственных площадок в сочетании с многолетним опытом позволяет O’Donnell Metal Deck обслуживать любые работы по всей территории США. Наш процесс позволяет сократить сквозные логистические затраты на своевременную доставку продукции 1.5 Type B Decking в любую точку страны, независимо от требований вашего проекта.



Fast Metal Deck Shop Чертежи:

Наша способность быстро предоставлять одобрение стальных настилов сделала нас одной из лучших компаний по поставке и детализации металлических настилов в Соединенных Штатах. Наш процесс начинается с быстрого и прямого общения с нашими клиентами и заинтересованными сторонами для обеспечения максимальной производительности и своевременности. Процесс рисования металлического настила описан ниже.

Утверждающие чертежи

Наша команда собирает, анализирует и интерпретирует информацию из тендерных документов по контракту.

Обзор МУН

Наша схема стального настила передается группе проектировщиков на предмет отсутствующей информации или несоответствий для решения потенциальных проблем.

Изготовление спецификации

После утверждения инженером наши деталировщики представляют свои спецификации материалов для изготовления.

Планы использования в полевых условиях

Мы выпустим легко читаемые планы монтажа металлоконструкций для использования в полевых условиях, чтобы сэкономить время монтажа.



Узнайте больше о чертежах Metal Deck Shop.

Доступные калибры:

Доступные ребра:

Оцинкованная сталь G-60 с цинковым покрытием является стандартом в производстве настилов.

Оцинкованная сталь G-90 обычно используется для наружных работ или для конкретных проектов.

PTD или окрашенная грунтовка представляет собой непостоянное временное покрытие, имеющее серый цвет сверху и снизу.

Варианты настила:

Вешалки:

Вешалки предназначены для поддержки потолков, и вам следует проконсультироваться со своим инженером относительно допустимых нагрузок на отдельные подвески.

1,5 B Акустический настил крыши:

1,5 B Настил крыши доступен в виде акустического настила. Акустическая дека B обеспечивает шумоподавление, когда нижняя часть деки обращена внутрь помещения. Наша акустическая дека B изготавливается путем перфорации канавок стандартного профиля деки 1,5 B.

1.5 B Сотовый настил:

Сотовый настил типа B используется на открытых участках потолка, где для эстетических целей требуется плоское дно, и может сочетаться с акустической перфорацией в канавках настила или без нее.

Сертификаты

Члены SDI:

Мы поставляем только продукты, сертифицированные членами SDI, которые соответствуют строгим стандартам проектирования, проектирования, производства и использования стальных настилов.

Сделано в Америке:

Наша продукция изготовлена ​​из стали, произведенной в США. Когда требуются заводские сертификаты, мы можем предоставить вам физические и химические свойства материала. Для получения более подробной информации свяжитесь с нами.

Сертифицировано UL:

Наша продукция соответствует стандартам UL для деки 1,5 B. Дополнительную информацию см. в Справочнике по пожарной безопасности UL:

Кровельный настил типа 1-1/2″, 2″ и 3″ для использования в конструкции № P225.

SDI Рекомендуемые пролеты:

Свяжитесь с нами, чтобы получить информацию о конкретных продуктах и ​​таблицах нагрузок

(410) 796-7968

Рекомендуемые максимальные пролеты для строительства и
Стандартные эксплуатационные нагрузки
Тип Диапазон
Состояние
Диапазон Макс. Рекомендуемые пролеты
Консоль крыши
Футов-Дюймов метров Футов-Дюймов метров
Б ПАЛУБА 22га. 1 5 футов-6 дюймов 1,65 м 1′-11″ 0,55 м
22ga. 2 или более 6 футов-6 дюймов 1,75 м
20ga. 1 6 футов-3 дюйма 1,90 м 2′-4″ .70 м
20ga. 2 или более 7 футов-5 дюймов 2,25 м
18ga. 1 7 футов-6 дюймов 2,30 м 2′-10″ 0,85 м
18ga. 2 или более 8 футов-10 дюймов 2,70 м

Строительные и эксплуатационные нагрузки:

ПРОЛЕТЫ регулируются максимальным напряжением 26 тысяч фунтов на квадратный дюйм (180 МПа) и максимальным прогибом L/240 при сосредоточенной нагрузке 200 фунтов (0,89 кН) в середине пролета на 1 Участок настила шириной ‘-0″ (300 мм). Если проектировщик предполагает нагрузки большей величины, необходимо уменьшить пролеты или увеличить толщину стального настила. Все нагрузки должны быть распределены соответствующими средствами, чтобы предотвратить повреждение завершенного сборка во время строительства

B Схема крепления к палубе:

Ваш инженер проекта определит требования к креплению для расчетных нагрузок, строительных норм и требований проекта. Следующая стандартная схема крепления деки 1,5 B была предоставлена ​​в качестве минимальной рекомендации для указанного продукта. Крепления должны выполняться от палубы к опоре, от палубы к боковой палубе и к опорам по периметру.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  ДЕТАЛЬ
Датчики 16, 18, 20, 22
Высота 1,5 дюйма
Сопоставимые имена Тип B, широкое ребро, WR, 1,5 B
Ширина 36 дюймов
Отделка Грунтовка, оцинкованная G-60, оцинкованная G-90

Направляющие для металлического настила:

Толщина обшивки крыши: Основные сведения

15 долей

  • Доля
  • Штифт

На моей улице строится новый дом, и они только что закончили обшивку каркаса. Одна вещь, которую я заметил, заключалась в том, что весь каркас дома был покрыт OSB, даже настил крыши. Это заставило меня задуматься о том, насколько толстой должна быть толщина обшивки крыши на сарае, который я построил.

Рекомендуемая толщина обшивки крыши составляет ⅝ дюйма. Обшивка толщиной меньше этой, скорее всего, приведет к прогибу между каркасами, что потенциально может поставить под угрозу ваш внешний материал крыши.

Выбор толщины на самом деле сильно различается в зависимости от того, в каком магазине вы делаете покупки и где вы находитесь в Северной Америке. Однако, когда дело доходит до обшивки вашей крыши, никогда не помешает сделать ее толще. Более толстая панель означает меньшее провисание и более прочную крышу.

В этой статье мы рассмотрим несколько советов по выбору правильной толщины обшивки для вашего сарая или дома, включая типы подложек, методы укладки и то, что лучше всего работает в различных географических регионах.


Быстрый переход

  • Что такое обшивка крыши?
  • Какова стандартная толщина обшивки крыши?
    • Какова минимальная толщина обшивки крыши?
    • Требования к обшивке крыши
  • Типы обшивки крыши
    • Что лучше для кровли: OSB или фанера?
    • Какой размер кровельных гвоздей для обшивки крыши?
  • Рекомендуемая толщина обшивки односкатной крыши
    • Толщина крыш в холодном климате
  • Толщина металлической обшивки крыши
  • Заключение

Что такое обшивка крыши?

Кровельная обшивка — это твердая поверхность под внешним материалом, будь то черепица, металл или другое покрытие. Чаще всего это ОСБ — разновидность ДСП — или фанера. В прошлом подложка для крыши представляла собой просто размерные пиломатериалы, но сегодняшние варианты дешевле и проще в установке.

Функция обшивки состоит в том, чтобы обеспечить гладкую, плоскую и прочную поверхность для крепления кровельного материала гвоздями или шурупами. Он также служит вторичным барьером между вашим домом и кровельным материалом, в некоторой степени удерживая воду и тепло.

Обшивка не предназначена в первую очередь для защиты от влаги или пара. Вы кладете подстилающий слой поверх настила крыши, чтобы он служил барьером для влаги, а ваш основной пароизолятор будет на чердаке, а не под черепицей или другим внешним слоем.

Толщина кровельного покрытия имеет важное значение. Более толстые панели приведут к более прочному настилу крыши и предотвратят изгиб между стропилами или фермами. Меньший изгиб означает более надежную поверхность для кровельного материала, что повышает долговечность вашей крыши.

Какова стандартная толщина обшивки крыши?

Стандартная толщина обшивки крыши составляет от ½ до ⅝ дюйма. Если вы используете OSB для настила крыши, рекомендуемая толщина ⅝ дюйма. Для фанеры, которая немного прочнее древесностружечной плиты, подходит толщина ½ дюйма.

Другим фактором является расстояние между фермами или стропилами. 24 дюйма и 16 дюймов являются наиболее распространенными интервалами, и вы часто найдете стандарт 16 дюймов для стропил и стандарт 24 дюйма для ферм. Для 24-дюймовой панели может потребоваться более толстая панель по сравнению с 16-дюймовой, поэтому, если у вас большие зазоры между рамой, рассмотрите более толстую подложку.

Важно отметить, что не существует «стандартной» толщины обшивки, по крайней мере официально. Когда вы покупаете настил для крыши, на нем будет штамп «APA» с двумя цифрами внизу, разделенными косой чертой. Первое число указывает максимальное расстояние, на которое панель может перекрывать зазоры.

Таким образом, если вы возьмете обшивку ⅜ дюйма, то есть 12/0, это означает, что максимальный зазор, который она может перекрыть между стропилами или фермами, составляет 12 дюймов. Если вы получаете панели диаметром ⅜ дюйма с надписью 24/0, расстояние между элементами каркаса может достигать 24 дюймов. Поэтому доступно множество вариантов.

Какова минимальная толщина обшивки крыши?

Минимальные требования к обшивке диктуют, что толщина ⅜ дюйма является наименьшей допустимой толщиной. Это минимальное число относится либо к ОСП, либо к фанере.

Даже если у вас есть кусок стружечной плиты толщиной ⅜ дюйма и такой же кусок фанеры, они, вероятно, могут быть рассчитаны на разные пролеты. Таким образом, не все покрытия были созданы одинаковыми. Существуют даже разные типы фанеры одинаковой толщины, рассчитанные на разные пролеты, поэтому очень важно обращать внимание на этикетки на фактической панели.

И если вы ищете выгодную сделку, стоит поколебаться, прежде чем пойти подешевле и купить панели ⅜”. Помните, что плита ⅜ очень тонкая, и любая нагрузка, приложенная к панелям толщиной ⅜ дюйма, вероятно, со временем приведет к провисанию стружечной плиты или фанерных панелей, даже если они размещены на пролетах стропил/ферм, как указано на этикетке панели.

Даже в вашем районе вы заметите дома с провисшей крышей. Часто под черепицей можно увидеть очертания стропил или ферм. Поможет ли более толстая оболочка решить эту проблему? Возможно, но ключ не в том, чтобы использовать минимальную толщину в ножнах.

Требования к обшивке крыши

Минимальная толщина обшивки крыши составляет ⅜ дюйма. Верхнего предела толщины основания крыши нет. Допустимая толщина зависит от того, на каком расстоянии друг от друга расположены стропила или фермы, а также от характеристик настила вашей крыши. Например, существуют панели толщиной ⅜ дюйма, рассчитанные на расстояние между стропилами 24 дюйма.

Еще одно соображение заключается в том, позволяет ли расстояние между стропилами или фермами разместить обшивку — обычно панели размером 4×8 футов — так, чтобы каждый край панели поддерживался. Если это так, вы обнаружите, что ваш каркас может поддерживать более тонкие панели, чем если бы край не находился непосредственно над элементом каркаса.

Конечно, почти все рамы спроектированы так, чтобы соответствовать краям обшивки крыши, поэтому при установке панелей вы сможете привинтить или прибить края панелей к каркасу. Однако, если вы модернизируете старый дом или сарай, вы можете столкнуться с необычными интервалами, которые указывают на то, что настил вашей крыши может быть толще, чем указано на интервале и на этикетке.

Наконец, в требованиях норм не делается различий между типами кровельных настилов. Почему? Потому что APA — Ассоциация производителей инженерной древесины — создает этикетки для каждого сертифицируемого ими пиломатериала, ОСП или фанеры. На этикетке четко указаны максимальные пролеты и нагрузки, допустимые для данного участка кровельного основания.

Это облегчает покупателю выбор нужного изделия под готовой крышей, не беспокоясь о различиях между типами изделий из дерева.

Типы кровельной обшивки

Существует много различных типов кровельной обшивки, основные из них:

  • ОСП (ориентированно-стружечная плита) – используются клеи, спрессованные со слоями древесной стружки, которые чередуют направление между каждым слоем
  • Фанера – большие ультратонкие листы дерева спрессовываются в сэндвич с использованием клея и тепла для формирования одной доски
  • Размерная древесина – старый способ обшивки дома, в котором часто использовались пиломатериалы с шипами и пазами или 1-дюймовые пиломатериалы, упирающиеся друг в друга

На сегодняшний день наиболее распространенными видами обшивки являются фанера или ДСП. Фанера дороже, но немного прочнее. Размерный пиломатериал не используется, потому что он будет намного дороже и обеспечивает меньшую поверхность для гвоздей или шурупов из-за зазоров между всеми досками.

Многие строители, которые переделывают крышу, на которой в качестве настила используются пиломатериалы исходного размера, кладут сверху фанеру или OSB перед отделкой крыши новым кровельным материалом, поскольку это просто более надежная основа, чем множество кусков пиломатериала на конце.

Что лучше для кровли: OSB или фанера?

OSB — лучший вариант для настила крыши, потому что он дешевле и имеет более широкий ассортимент больших размеров, чем фанера. Древесно-стружечная плита не так хорошо реагирует на влагу, как фанера, но она будет иметь более постоянную толщину и меньше слабых мест, таких как сучки, чем фанера.

Если вас беспокоит попадание влаги в обшивку, лучшим вариантом может быть фанера. Фанера сохнет намного быстрее, чем OSB, потому что она не такая плотная. Обычно на один лист приходится всего несколько слоев фанеры, в то время как в листе стружечной плиты до 50 слоев древесной стружки, плюс гораздо больше клея, чем в листе фанеры.

Поскольку OSB состоит из большого количества слоев, она несколько тяжелее фанеры. Воды требуется больше времени, чтобы проникнуть в него, но как только она попадает в лист, требуется гораздо больше времени для высыхания. Доска, которая дольше остается влажной, склонна к провисанию, поэтому во многих домах стружечная плита имеет тенденцию со временем провисать.

Наконец, если вы собираетесь обшивать неотапливаемый сарай, то OSB однозначно будет лучшим вариантом, при условии правильного монтажа кровельного материала. Не будет никаких проблем с конденсатом, поэтому ваш настил на крыше останется сухим. В этом случае вместо фанеры лучше использовать ДСП.

Какой размер кровельных гвоздей для обшивки крыши?

При монтаже обшивки используйте кровельные гвозди 8d. Гвоздь 8d имеет длину 2,5 дюйма, и его более чем достаточно для надежного крепления основания крыши любой толщины.

Если вы решите использовать шурупы, то подойдут шурупы №10. Убедитесь, что они имеют длину 1,5 дюйма, что подойдет для панелей толщиной ½ дюйма. Если ваша колода толще, вам понадобятся шурупы № 12 длиной 2 дюйма.

Рекомендуемая толщина обшивки односкатной крыши

Рекомендуемая толщина настила крыши навеса ⅝”. При такой толщине вы можете экономично обшить свой сарай, при этом получая чрезвычайно прочную основу крыши, которая выдержит испытание временем. Плита OSB

предпочтительнее фанеры для обшивки сарая. Древесно-стружечная плита с шипами и канавками обеспечивает очень простую установку в вашем сарае. Если ваши стропила или фермы сарая расположены на большом расстоянии или неровны (если это старый сарай), то шпунт и паз придают краям дополнительную прочность, особенно если они не поддерживаются каркасом по каждому краю.

Древесно-стружечная плита, помимо того, что она дешевле, также очень хорошо работает с рубероидом. Шероховатая поверхность OSB по сравнению с более гладкой поверхностью фанеры позволяет лучше держать рубероид и значительно ускоряет монтаж.

И хотя фанера может сохнуть быстрее, чем ДСП, важно отметить, что все кровельные покрытия из ДСП, которые вы покупаете в наши дни, имеют синие края. Это означает, что края гидроизолированы, что значительно снижает вероятность проникновения воды в доску. Клеи, скрепляющие стружечные плиты, также являются водостойкими.

Вы всегда можете выбрать более толстые панели настила крыши, но для сарая нет необходимости делать толще, если каркас имеет стандартную ширину. Как только вы начнете покупать панели толщиной более ⅝ дюйма, вы заметите, что стоимость значительно возрастет.

Толщина крыш в холодном климате

Когда дело доходит до выбора толщины сплошного настила для каркаса сарая или дома, одним из основных соображений должна быть погода.

Снеговая нагрузка должна учитываться при принятии решения относительно толщины стружечной плиты или фанеры под внешней черепицей или металлической крышей.

Как упоминалось выше, все типы обшивки крыши снабжены этикеткой, на которой указано допустимое расстояние между элементами каркаса. Под этими числами указаны максимально допустимые динамические и статические нагрузки, которые может выдержать панель.

Для областей с сильным снегом ищите панели с общей нагрузкой 50 фунтов на квадратный фут. Хотя это может показаться не таким уж большим весом, просто знайте, что вы умножите это число на количество квадратных футов на вашей крыше.

Таким образом, если у вас есть общая площадь 2000 квадратных футов, то общая нагрузка, распределенная по вашей крыше, умножается на 50, что составляет 100 000 фунтов. Этого более чем достаточно, чтобы предотвратить попадание снега в вашу конструкцию.

Толщина металлической обшивки крыши

Настил крыши, внешнее покрытие которого будет выполнено из металла, ничем не отличается от обшивки крыши, на которой будет использоваться битумная черепица. Конечно, некоторые владельцы сарая или домовладельцы могут предпочесть использовать рейки в сочетании со своей металлической крышей, но рейки не обеспечивают такой защиты, как стружечная плита или фанера.

Таким образом, для обшивки кровли металлическими панелями вам понадобятся панели ⅝ дюйма. В целом для металлических крыш используется меньше гвоздей, чем для крыш из битумной черепицы, поэтому у вас меньше крепежных элементов, скрепляющих все вместе. Поэтому вы должны убедиться, что у вас есть максимально прочная основа, в которую можно вкрутить эту металлическую крышу.

Если вы рассматриваете рейки вместо сплошного основания, просто знайте, что древесно-стружечная плита или фанера действуют как шумозащитный барьер, а также вторичный барьер от влаги и температуры. Вы потеряете все это, если выберете латы.

Заключение

Одной из сложных частей при выборе кровельного покрытия для вашего сарая или дома являются все варианты. Обшивка крыши — это одна из областей, где стоит потратить немного больше денег. Провисание крыш очень распространено и заметно, и их легко исправить во время установки.

Обшивка односкатной крыши ничем не отличается. Сэкономьте деньги, используя древесностружечную плиту, а затем используйте эти сбережения, чтобы немного увеличить толщину. Вы обнаружите, что производительность OSB будет более чем достаточной для нужд вашего сарая.

Желаю удачи в проекте крыши. Не забывайте всегда использовать средства защиты от падения при работе на крыше. Работа с большими панелями в ветреный день на крыше иногда заканчивается плохо.

Евгений Сокол

Евгений большую часть своей жизни увлекается рукоделием и особенно любит заниматься творчеством, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

1,5-дюймовый настил F | Поставщик настила типа F

1,5-дюймовый настил на крыше типа F

Настил на крыше типа F имеет глубину 1,5 дюйма. Этот конструкционный металлический настил крыши, также известный как промежуточное ребро, имеет профиль промежуточного ребра, который позволяет установить больше изоляции.

(410) 796-7968

Количество

Длина 20′-2″Пользовательский калибр

22га. 20га.18га.

Отделка Г-60Г-90ПТД

Пользовательская длина:

Мы обслуживаем Дюссельдорф, Северный Рейн-Вестфалия!

или напишите нам!

Описание

Изделия для настила крыши служат для передачи горизонтальных и вертикальных нагрузок на каркас здания. Roof Deck не сочетается с другими строительными материалами.

О палубе O’Donnell Metal:

Зачем ждать? Заказы на изменение места работы, проблемы, поврежденная колода или новые задания. Если вам нужен стальной настил 1,5 дюйма F или любые другие продукты для бетонного или стального настила крыши, вы можете рассчитывать на металлический настил O’Donnell. Мы стремимся предоставить самый быстрый и простой сервис для металлического настила. Мы предлагаем быстрая доставка в тот же и на следующий день наших 1,5-дюймовых палуб F на восточное побережье – с гордостью поставляем проекты в Мэриленде, Вашингтоне, Вирджинии, Западной Вирджинии, Огайо, Теннесси, Северной Каролине, Южной Каролине, Делавэре, Нью-Йорке, Нью-Джерси. , Пенсильвания и по всей стране. и прямое общение с нашими клиентами и заинтересованными сторонами для обеспечения максимальной производительности и своевременности.0003

Утверждающие чертежи

Наша команда собирает, анализирует и интерпретирует информацию из тендерных документов по контракту.

Обзор МУН

Наша схема стального настила передается группе проектировщиков на предмет отсутствующей информации или несоответствий для решения потенциальных проблем.

Изготовление спецификации

После утверждения инженером наши деталировщики представляют свои спецификации материалов для изготовления.

Планы использования в полевых условиях

Мы выпустим легко читаемые планы монтажа металлоконструкций для использования в полевых условиях, чтобы сэкономить время монтажа.



Узнайте больше о чертежах Metal Deck Shop.

Доступные калибры:

Доступные ребра:

Оцинкованная сталь G-60 с цинковым покрытием является стандартом в производстве настилов.

Оцинкованная сталь G-90 обычно используется для наружных работ или для конкретных проектов.

PTD или окрашенная грунтовка представляет собой непостоянное временное покрытие, имеющее серый цвет сверху и снизу.

Варианты настила:

Вешалки:

Вешалки предназначены для поддержки потолков, и вам следует проконсультироваться со своим инженером относительно допустимых нагрузок на отдельные подвески.

Сертификаты

Члены SDI:

Мы поставляем только продукты, сертифицированные членами SDI, которые соответствуют строгим стандартам проектирования, проектирования, производства и использования стальных настилов.

Сделано в Америке:

Наша продукция изготовлена ​​из стали, произведенной в США. Когда требуются заводские сертификаты, мы можем предоставить вам физические и химические свойства материала. Для получения более подробной информации свяжитесь с нами.

Классификация UL:

Наша продукция соответствует стандартам UL для палубы 1,5 F. Дополнительную информацию см. в Справочнике по пожарной безопасности UL:

Кровельный настил типа 1-1/2″, 2″ и 3″ для использования в конструкции № P225.

SDI Рекомендуемые пролеты:

Свяжитесь с нами, чтобы получить информацию о конкретных продуктах и ​​таблицах нагрузок

(410) 796-7968

Рекомендуемые максимальные пролеты для строительства и
Стандартные эксплуатационные нагрузки
Тип Диапазон
Состояние
Диапазон Макс. Рекомендуемые пролеты
Консоль крыши
Футов-Дюймов метров Футов-Дюймов метров
F ПАЛУБА 22га. 1 4′-6″ 1,35 м 1′-2″ 0,35 м
22ga. 2 или более 5 футов-6 дюймов 1,65 м
20ga. 1 5 футов-3 дюйма 1,60 м 1′-5″ .40 м
20ga. 2 или более 6 футов-3 дюйма 1,90 м

Нагрузки при строительстве и техническом обслуживании:

ПРОЛЕТЫ регулируются максимальным напряжением 26 тысяч фунтов на квадратный дюйм (180 МПа) и максимальным прогибом L/240 при сосредоточенной нагрузке 200 фунтов (0,89 кН) в середине пролета на 1 фут-0 дюймов. (300 мм) широкий участок настила.Если проектировщик предполагает нагрузки большей величины, пролеты должны быть уменьшены или толщина стального настила увеличена по мере необходимости.Все нагрузки должны быть распределены соответствующими средствами, чтобы предотвратить повреждение завершенного узла во время строительства.

F Шаблон крепления к палубе:

Ваш инженер проекта определит требования к креплению для расчетных нагрузок, строительных норм и требований проекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
