Как рассчитать количество профнастила на крышу — сколько листов потребуется?

Профнастил пользуется большой популярностью в малоэтажном строительстве. Его широко применяют не только для покрытия кровель, но и для монтажа, например, заборов. Материал отличается демократичной ценой, легок и удобен в самостоятельном монтаже, имеет привлекательный внешний вид.

Одним из важных моментов при работе с профнастилом является точный расчет нужного объема материала. Сегодня рассмотрим, как при помощи специализированных калькуляторов и самостоятельно рассчитать профнастил на крышу.

Разберемся с конструкцией крыши

Прежде чем выполнить расчет профнастила на крышу, важно уточнить все параметры кровли. Конструкция стропил, высота конька, уклон скатов и многие другие параметры будут влиять на количество листов, требуемых для обустройства кровли.

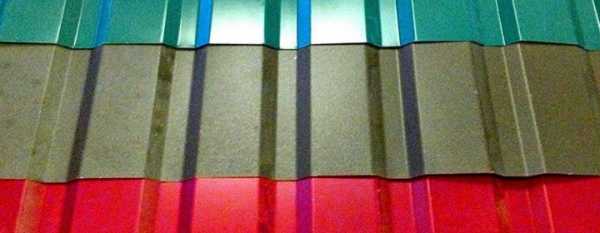

Профнастил – кровельный материал, применяемый для покрытия скатных кровель различных конструкций, как простых (одно-, двускатных), так и сложных (четырехскатных, вальмовых и т. д.) Важным моментом является выбор уклона скатов. В зависимости от него находится способность кровли выдерживать нагрузку ветра и снега. От выбранного угла наклона будет зависеть ряд параметров:

  • Толщина материала и высота его рельефа;
  • Количество профнастила.

При большем угле наклона кровли увеличивается ее площадь. Это увеличивает ветровую нагрузку, ведь повышается парусность конструкции. Однако, снеговая нагрузка в этом случае снижается: с крутой крыши снег сходит быстрее. На основе этого делаем вывод, что крыши с углом 45° и больше покрываются под профнастил меньшей толщины листа.

Более пологие крыши необходимо очищать от скапливающихся снежных масс. То есть подобные кровли желательно оборудовать более толстыми листами, которые будут выдерживать вес снеговой массы и не деформируются под тяжестью человека.

СНиП рекомендуется использоваться профнастил на скатах с уклоном от 12°. При подобном значении стыки кровельных листов в обязательном порядке обрабатываются герметиком.


От угла наклона кровли зависит величина горизонтального нахлеста листов профнастила:
  • При уклоне до 14° листы должны стыковаться с нахлестом от 20 см и более. При меньшем значении велика вероятность протечек;
  • Угол в 15-30° предполагается стык в 15-20 см;
  • Крыши с уклоном более 30° требуют нахлеста в 10-15 см.

На значения горизонтальных и вертикальных нахлестов при укладке профлиста влияет и его марка. Информацию об этом можно найти в информационной вкладке самого материала.

Таким образом, параметры крыши прямым образом влияют на число листов профнастила, которое требуется приобрести для ее благоустройства.

Работа с онлайн-калькуляторами

Интернет в настоящее время предлагает в свободном доступе множество калькуляторов кровли, которые могут рассчитать количество кровельного материала для любого типа кровельной конструкции.

Для работы в данной программе необходимо ввести данные о крыше: форма, основные размеры, угол наклона скатов.

Работа с подобными программами удобна по ряду факторов:

  • Калькулятор в короткие сроки и с максимальной точностью рассчитывает количество материала для кровли любой, даже сложной формы;

Напомним, что сложные типы крыш не совсем подходят для покрытия профнастилом, так как в этом случае материал будет давать очень много непригодных для дальнейшего использования обрезков.

  • Программа автоматически представит 3D чертеж будущей крыши и сама выберет оптимальный вариант раскладки листов;
  • Можно изменять параметры конструкции и сравнивать полученные результаты, выбрав более экономически выгодный вариант;
  • Калькулятор рассчитывает не только необходимое число листов профиля, но и размеры необходимых доборных элементов: ендовы, различных планок, заглушек и т. д.

Заметим, что машинное вычисление кровли – всегда очень точное. При сложной конструкции крыши рекомендуем воспользоваться именно этим способом, так как ручное вычисление дает гораздо большую погрешность.

Расчет кровли вручную

Рассмотрим, как рассчитать профнастил на крышу если под рукой нет специальных программ. Подобный расчет под профнастил нетруден и требует вычисления двух основных параметров:

  • Площадь скатов. При простых скатных конструкциях, когда скаты имеют форму прямоугольника, это совсем несложно. Достаточно умножить длину ската на его ширину;
  • Площадь профнастила. Для этого параметра важно брать не фактическую, а полезную площадь листа. Из общей площади покрытия вычитаются размеры нахлестов, величина которых зависит от марки покрытия и уклона крыши. Расход профнастила увеличивается при меньшем угле наклона ската и меньшем размере волн самого листа.

Приведем пример, как рассчитать площадь профнастила на крышу. Учтем, что стандартная ширина листа составляет 118 см, при этом обычно около 8 см уходят под нахлест. Полезная ширина профнастила составляет 110 см. Для вычисления числа листов необходимо длину ската крыши разделить на рассчитанную полезную ширину листа.

Вычислим число листов в одном ряду. При этом необходимо учесть, что длина крыши включает карнизный свес не менее 5 см. Также важно учесть размеры вертикального нахлеста, который в зависимости от уклона составляет от 15 до 30 см. Производители поставляют на рынок профлисты различной длины – от 50 см до 6 м. При покупке материала важно заранее выбрать наиболее удобный и экономичный для укладки размер листов.

Дополнительные расчеты

Укладка листов профнастила производится на обрешетку, расчет которой также важен для получения прочной кровли. Обрешетка под профнастил выполняется из древесины, обработанной антисептиками, с толщиной не менее 20 мм. Расчет количества материала для обрешетки зависит от ее шага, который, в свою очередь, связан с уклоном скатов:

  • Более пологая конструкция требует меньшего шага обрешетки — в районе 20-30 см;
  • При более крутой крыше, которая испытывает меньшую нагрузку со стороны снега, расстояние между ребрами обрешеточной системы можно увеличить до 50 см.

Расчет кровли под профнастил требует вычисление числа ряда доборных элементов. Приведем основные правила, которые помогут быстро рассчитать эти параметры:

  • Расчет элементов для ендовы производится с коэффициентом 1,7, так как ендова укладывается со стыками в 30 см. Важно помнить, что стандартная длина всех доборных элементов составляет 2 м. Так, чтобы вычислить необходимое число материала, для двух элементов ендовы общей протяженность в 3,5 м, необходимо 3,5/1,7=2,05 элемента;
  • Остальные доборные элементы устанавливаются с нахлестом в 10 см. Для их расчета применяется коэффициент в 1,9;
  • При расчете необходимого числа саморезов для крепления листов на обрешетку берется во внимание, что 1 м2 профиля требует 7-8 элементов.

Нелишним будет упомянуть правило, согласно которому все произведенные расчеты необходимо округлять в большую сторону.

Подведем итоги

Итак, расчет количества профлиста связан с рядом параметров:

  • Уклон скатов;
  • Марка и характеристика самого кровельного материала.

Произвести расчеты возможно с помощью онлайн-калькуляторов, что рекомендуется при крышах сложных форм, или самостоятельно. При самостоятельном расчете рекомендуем внимательно относиться ко всем мелочам, не упуская из вида особенности обрешеточной системы, размеры нахлестов материала, различные выносы кровли, например, размер скатного свеса.

При покупке профлиста по итогам произведенных вычислений не будет лишним прибавить к полученным цифрам 10%, так как от погрешностей в подсчете из-за неверных данных или от непредвиденных ситуаций при самом монтаже не застрахован даже самый точный и мощный калькулятор.

stroicod.ru

Расчет профнастила на крышу. Полезная ширина и нахлест

Сегодня при выборе материала для крыши многие отдают предпочтение именно профнастилу. Этому есть множество объяснений. Во-первых, этот материал имеет отличные характеристики прочности. Во-вторых, профнастил доступный материал с невысокой ценой.

В строительстве кровли многие уделяют особое внимание исключительно внешним его характеристикам. На самом деле качество и долговечность конструкции зависит от того, насколько правильно был произведен расчет профнастила на крышу и множества других факторов:

  • правильности выбора материала в зависимости от его характеристик;
  • качества выполненных работ разного уровня, начиная от обустройства паро-и гидроизоляции, обрешетки, укладки профнастила.

Уделим внимание самым важным аспектам касательно строительства кровли из профнастила.

Рассчитываем обрешетку для кровли

Обрешетка выполняет несколько главных задач – обеспечивает прочность и надежность, равномерность распределения нагрузок на крышу. Для обустройства обрешетки используют несколько материалов – чаще всего металл либо древесина. В редких случаях, когда здания возводятся в суровых климатических условиях, делается двойная обрешетка: первый слой – металл, второй – дерево.

Металлическую обрешетку рекомендуют использовать в том случае, если профильный лист имеет толщину 0,7 мм и больше. Часто в строительстве отдают предпочтение деревянным доскам, жердям, тесе.

Важно! В случае использования металла, как материала для обрешетки, все сварочные места нужно обработать грунтовкой или краской для наружных работ. В противном случае, сварные места будут повреждены коррозией. Если выбирается древесина – обработать пропитками, увеличивающими влагоустойчивость.

Прежде чем приступить к просчетам, нужно выбрать марку профнастила, учитывая особенности климата и самой кровли.

Таблица соотношения шага обрешетки марке, углу наклона и толщине профнастила

Марка
Угол наклона кровлиТолщина листа, ммШагОсобенности материала
C-8до 1500,5сплошнаяПрименяется для крыш мансард и павильонов, облицовки стен
С-10до 1500,5сплошная
С-10более 1500,5300
С-20до 1500,7сплошнаяИспользуется для кровли, имеет небольшую высоту волны. Отличные показатели прочности и жесткости.
С-20более 1500,7до 500
С-21до 1500,7до300
С-21более 1500,7до 650
НС-35до 150от 0,5 до 0,7до 500Присутствует полимерное декоративное покрытие.
НС-35более 150от 0,5 до 0,7до 1000
Н-60 и Н-75
более 80
От 0,7 до 0,9от 3000 до 4000Используется для создания влагостойкой кровли без дополнительной герметизации. Присутствуют ребра жесткости.

По способу устройства обрешетки различают:

  • сплошную – материал собирается на расстоянии 10 мм друг от друга;
  • стандартную  — шаг 20-40 см;
  • разреженную  — интервал составляет до 75 см.

Стоит учесть, что обрешетка в местах выхода дымохода и вентиляционных каналов должна быть двойной — это обеспечит герметичность.

При расчетах нужно брать во внимание:

  • ширину скатов;
  • их длину;
  • шаг досок.

К полученному результату нужно прибавить обязательный запас — 10-15%.

Выбирая профнастил, нужно обратить внимание на его жесткость. В зависимости от этого параметра меняется ширина шага.

Полезная ширина профнастила

Выбирая кровельный материал, нужно обращать внимание на показатель размера. В некоторых случаях производитель может указывать общую ширину материала или полезную. Если указана общая ширина профлиста, по факту она будет другой, поскольку в ней не учтены волны. Если же наоборот, то ширина будет фактической. Поэтому при выборе изделия на эти параметры нужно обращать внимание.

Есть еще одно понятие полезной ширины. При монтаже профнастил крепится не встык, а в нахлест. И чтобы ее вычислить, нужно от ширины материала отнять нахлест. А он составляет одну-две волны. Вычислить полезную ширину можно зная тип кровельного материала и высоту волны.

Расход профнастила с учетом нахлеста

В строительстве нет общепринятой фиксированной нормы расхода. Для каждого отдельного случая она просчитывается индивидуально!

Кровельное покрытие должно защищать не только крышу строения, но и части фасада от попадания дождевой воды. Поэтому при просчете должны учитывать следующие правила:

    1. Вертикальный нахлест. При укладке крыши, чтобы ее сделать герметичность, профильные листы должны перекрывать друг друга. Нахлест должен быть не только между соседними листами, но и верхними и нижними. Его размер зависит от уклона крыши: чем он меньше, тем больше лист должен перекрывать изделия нижнего ряда.
    2. Карнизный свес. Для защиты стен от стекающей с крыши воды, кровельное покрытие должно немного выступать за пределы обрешетки, образовывая своеобразный козырек. Величина выступа полностью зависит от характеристик профильного листа: его прочности, высоты волны. Также размер карнизного просвета зависит от наличия желобов для отвода воды.

  1. Горизонтальный нахлест. Величина зависит от высоты профиля и его характеристик. Так, например, для марок НС-8 и НС-10 горизонтальный нахлест должен составлять две волны. В остальных случаях – одну.
  2. Фронтальный свес. Выступать за пределы здания кровельное покрытие должно не только в районе карниза, но и фронтонах дома. В строительстве используют два варианта обустройства фронтонного свеса – с установкой ветровой доски или ветровой планки. В этих двух вариантах расход материала будет разным.

Чтобы сделать правильные расчеты, лучше нарисовать схему раскладки материала. И если взять и разделить площадь покрытия, просчитанную согласно схеме, на м2 листа, выйдет цифра, которая и будет равна расходу профильного листа.

Особенности укладки профнастила короткими и длинными листами

Профнастил изготавливается из проката тонколистового холодно-катанного и горяче-оцинкованного металла. На предприятиях существует возможность изготовить этот строительный материал любой длины, в зависимости от требований заказчика (максимальная длина 14500 мм, а минимальная – 0,4). Самый оптимальный размер – от 3,4 до 6 м. Именно с ними проще и удобнее работать. Ведь они соответствуют длине скатов.

Многие ошибочно полагают, что купить длинные листы будет выгоднее: меньше будет нахлестов, соответственно будет происходить экономия материала и повысятся эстетические качества.

Но не все так просто. Существует множество подводных камней, о которых человек не догадывается:

  • сложность монтажа. Поскольку лист имеет большую длину, его сложно будет рабочим прикрепить к крыше;
  • транспортировка профильных листов может принести множество неприятных моментов. При поднятии профлиста он будет сгибаться и существует риск его повреждения. Не каждый автомобиль сможет взять длинные листы;

Главный минус монтажа длинных прфлистов на крышу – тепловой коэффициент расширения. Летом металл будет расширяться, а зимой наоборот. И если в летнее время прикрепить материал, с наступлением холодов может сорвать метизы. Если зимой — поведет профнастил, образуются волны. Тем самым потеряется внешний вид и полностью сойдут на нет все его кровельные качества. Итог: перестройка крыши и новые расходы.

Поэтому перед покупкой нужно проконсультироваться со специалистом и выбрать размер, который будет максимально подходить для вашей кровли.

stroyinsider.ru

Как рассчитать профнастил на крышу и не ошибиться?

Профнастил в качестве кровельного материала в последнее десятилетие применяется довольно часто, что обусловлено его отличными качествами: прочностью, надежностью, долговечностью и превосходным внешним видом. Работа с этим материалом отличается простотой и занимает довольно мало времени. Но легкость работы с профнастилом не исключает необходимости в точности соблюдать рабочую технологию.

Для монтажа профнастила для крыши необходимо произвести верный расчет количества материалов.

Одним из нюансов монтажа является правильный расчет количества материала, который будет необходим при проведении кровельных работ. Именно это поможет избежать множества негативных моментов, в числе которых нехватка профнастила и дополнительных материалов, крепежа, неправильно определенные параметры листов, расходы на повторную доставку и приобретение, потерянное время.

В нашей статье мы расскажем, как рассчитать профнастил правильно и максимально точно, и рассмотрим, какие факторы влияют на подобные расчеты.

Все о кровле крыш своими руками - kryshikrovli.ru.

Использование специальных программ для расчетов

Покрытие крыши профнастилом - дело несложное, но без расчетов не обойтись. Подсчет можно выполнять двумя способами: при помощи специализированных программ расчета и обычным методом, используя простейшие математические формулы.

Использование программ для расчетов обладает рядом преимуществ, среди которых следующие:

  • максимальная точность получения результата;
  • возможность учета даже очень сложных конфигураций;
  • высчитывание уклона кровли, нахлеста материала, замковых перекрытий и прочее.

Схема структуры крыши из профнастила.

При помощи таких программ возможно рассчитывать материалы сразу для нескольких крыш, менять параметры некоторых элементов кровли.

Кроме этого, программа расчетов дает возможность сделать крышу намного привлекательнее, выбирая нужный способ крепления и расположения листов.

Она позволяет высчитывать профнастил нескольких цветов, чередуя квадраты и полосы. Конечно же, для простого дачного домика такая программа применяется крайне редко, чаще всего ее используют для больших зданий со сложными, очень красивыми кровлями.

Элементы кровли из профлиста

Но можно ли рассчитать количество материала для укладки, не используя при этом программы и прочие инструменты? Можно, точность может быть немного ниже, но для небольшого дачного дома либо гаража вполне достаточная, так как крыши тут имеют простую форму.

Элементы кровли.

Сначала узнаем, какие же элементы кровли вообще имеются в конструкции крыши и могут повлиять на расчеты:

  • скат кровли – это вся наклонная поверхность, при помощи которой обеспечивается сток воды с крыши;
  • уклон – это угол наклона, т.е. свес кровли по отношению к горизонту;
  • конек представляет собой ребро, то есть горизонтальный внешний угол. Образуется при пересечении скатов;
  • коньковая планка обеспечивает перекрытие наружных переломов, гарантирует защиту от осадков;
  • заглушка конька предназначена для защиты от попадания влаги в подкровельное пространство;
  • хребет крыши – внешний наклонный угол между двумя скатами;
  • щипец – внешний наклонный угол между фронтоном и скатом;
  • разжелобок (ендова) – это внутренний угол пересечения скатов;
  • планка ендовы необходима для отвода воды;
  • ребра образуются при пересечении скатов;
  • карниз и свесы – это края кровли, выступающие за плоскостью стен;
  • карнизная планка обеспечивает защиту обрешетки, лобовой доски от осадков, направляет влагу в желоб;
  • торец – это боковые стороны всех имеющихся кровельных скатов;
  • планка торцевая применяется для защиты от порывов ветра;
  • примыкание представляет собой место соединения стены и кровельного материала;
  • планки примыкания используются для защиты конструкции от осадков около излома, в местах примыканий труб и т.д.;
  • снегозадержатели используются для защиты стен и кровли от лавинообразного схода снежных масс.

Примеры самостоятельных расчетов

Схема расчета уклона крыши.

Теперь приступаем к определению общей площади кровли, учитывая ее форму. Разбиваем ее плоскость на отдельные геометрические фигуры, после чего складываем полученные значения. Для каждой отдельной фигуры (квадрат, треугольник, трапеция) используем соответствующую математическую формулу.

Определяем длины для перегибов (коньков, ендов, хребтов, примыканий) и торцевых, карнизных свесов. При высчитывании площади листа учитываем, что профнастил имеет два различных значения ширины: полезную, то есть рабочую, равную 1100 миллиметрам, и общую (полную), которая равна 1180 миллиметров.

Далее следует определить количество листов профилированного металла, которые будут идти по горизонтали. Делаем такие расчеты следующим образом: длину ската делим на рабочую ширину, результат округляем в большую сторону. При этом мы сразу учитываем и перехлест материала таким образом: общая длина минус рабочая, то есть 1180 – 1100 = 80 миллиметров.

После высчитываем длину листов в одном ряду и их количество. Длина будет равна сумме длины ската и свеса с карниза (пятьдесят миллиметров) и вертикального перехлеста (сто пятьдесят миллиметров). При этом минимальной может быть длина, равная пятистам миллиметрам, максимальная длина – 6500 миллиметров, оптимальным считается значение между 4000 и 4500 мм. Окончательно длину высчитываем с учетом перехлестов и попадания волн.

Теперь начинаем определение количества доборных элементов, стандартная длина которых составляет два метра. Сначала мы складываем длины скатов, где будут установлены эти элементы, после чего делим их на 1,9 с учетом десятисантиметрового нахлеста.

Если рассчитываем для ендовы, то делить надо на 1,7 с нахлестом в тридцать сантиметров. Полученный результат округляем в большую сторону.

Количество саморезов для крепления высчитывается очень просто: в среднем на один квадратный метр необходимо семь-восемь штук, имеющих специальные резиновые прокладки.

Для доборных элементов достаточно восьми штук. Теперь количество саморезов умножаем на полученные площади.

В конце не забываем высчитывать количество гидроизоляционной пленки и утеплителя, что производится с учетом характеристик выбранного для этого материала. Все расчеты надо проводить максимально точно, чтобы обеспечить надежность и высокое качество монтажа. Надеемся, что трудностей с формулами и цифрами у вас не возникнет.

1profnastil.ru

Как правильно рассчитать профнастил на крышу и не ошибиться

Проектирование кровли

Собираясь делать крышу односкатную, двускатную или более сложной конструкции необходимо выбрать наиболее приемлемый угол наклона скатов. Это крайне важно для надежности и долгой эксплуатации кровли.

Расчет уклона крыши

Перед возведением кровли, нужно с особой тщательностью относиться к проводимым расчетам углов ската крыши,  поскольку они влияют на другие параметры выбора строительных материалов. А именно:

  • Толщину листов и высоты волны профнастила.
  • Расчет нужного количества листов для полного перекрытия кровли.

Строителям нужно тщательно относиться к выбору наклона ската, так как при больших углах повышается парусность и наоборот уменьшается нагрузка при снегопадах. Ветровая нагрузка существенно возрастает, на что нужно обратить внимание, выбирая вид листа.Давление выпавшего снега при больших углах будет минимальным, поскольку собравшийся наст быстро упадет под собственной тяжестью. Поэтому кровельщики при изготовлении крыши с углом наклона более сорока пяти градусов используют более тонкие листы профнастила.

Пологая крыша должна регулярно очищаться от снежного покрова поскольку, собравшись, он может проломить конструкцию. Монтируя подобную крышу необходимо использовать листы максимальной толщины и более мощные стропила способные выдержать скопившийся снег и вес человека занимающегося очисткой. В некоторых районах страны это один из важнейших факторов который требует брать в расчет.

Справка : По утвержденным СНиП нормам минимальный наклон крыши составляет двенадцать градусов. Монтажные работы должны вестись стандартным способом, но для лучшей защиты внутреннего пространства здания необходимо пользоваться специальными уплотнителями для герметизации вертикальных и горизонтальных стыков листов.

Величины нахлеста при разных углах наклона кровли

  1. До четырнадцати градусов необходимо использовать нахлест более двухсот миллиметров и специальные уплотнители и герметики.
  2. От пятнадцати до тридцати градусов листы нахлестываются не более ста пятидесяти миллиметров.
  3. Свыше тридцати градусов нахлест составляет сто миллиметров и не требует герметизации стыков.

Выбирая  профиль, необходимо учитывать, что разные марки профлистов, требуют различных величин нахлеста. Проводя расчет количества необходимого материала нужно знать об этом и учитывать.

Неправильно рассчитав можно столкнуться с приостановкой работ и лишними затратами на закупку и доставку недостающего материала.

Все работы связанные с расчетом могут выполняться при помощи специальных программ или вручную.

Существующие виды расчетов их преимущества и недостатки

Современная вычислительная техника дает возможность быстро проводить самые сложные расчеты.Однако для качественной работы необходимо уметь правильно вводить данные и работать с такими ресурсами.

При кажущейся простоте это требует специальных знаний. Ведение расчетов иногда требует долгой специализированной подготовки. Использование специальных программ специалистами имеет целый ряд преимуществ.

  • Результат можно получить мгновенно в готовом виде.
  • Они позволяют не только рассчитать угол наклона, но и количество замковых перекрытий, величину нахлеста и многого другого.
  •  Можно ввести изменения в параметры и посмотреть каков будет результат.
  •  На скорость получения результата сложность кровли никак не влияет.

Программное обеспечение служит для облегчения ведения расчетов профессиональных архитекторов. Она требует наличия опыта и специальных знаний для продуктивной работы. Программы для расчетов, безусловно, нужны, поскольку помогают специалистам проводить расчеты в кратчайшее время.

Собравшись построить сложную крышу, с множеством наклонов лучше воспользоваться хорошим программным обеспечением или помощью профессионального архитектора. От качества установленной крыши будет зависеть долговечность постройки, и комфортность проживания, поэтому следует относиться к расчетам максимально внимательно.

Самостоятельное ведение вычислений

Несложные постройки гаражи, дачи или загородные дома не требуют применения сложных программ. Можно провести работу самостоятельно. Она не будет такой точной, но позволит все сделать с надлежащим качеством.

Для правильных расчетов необходимо учитывать параметры таких элементов крыши как:

  • Количество поверхностей с наклоном, обеспечивающих сток осадков.
  •  Вид  и площадь каждого откоса.
  •  Угол наклона ската.

В конструкцию кровли входит множество элементов, каждый из которых требует специальных расчетов:

  • Коньки ребра образованные горизонтальными пересечениями профлистов.
  •  Коньковые планки закрывают наружные переломы кровли, защищая внутреннюю часть от попадания влаги.
  •  Коньковые заглушки важный элемент защищающий чердак от осадков.
  •  Хребтом крыши называют внешний угол на стыке скатов.
  •  Внутренние углы, образованные пересечениями скатов носят название ендовы или разжелобка.
  •  Планки ендовы помогают отводить воду.
  •  Карнизные и фронтальные свесы выступают за плоскость крыши.
  •  Карнизные планки служат защитой для обрешетки от проникновения влаги.
  •  Боковая сторона ската называется торцом.
  •  Торцовые планки защищают от резких порывав ветра.
  •  Для защиты выступающих конструкций используют планки примыкания.

 На что обращать внимание при самостоятельных расчетах

Необходимо учитывать форму крыши обычно это

  • квадрат,
  • прямоугольник,
  • трапеция
  • или треугольник

следует воспользоваться общеизвестными геометрическими формулами.

Для упрощения задачи каждый элемент кровли рассчитывается отдельно, затем полученные результаты складываются, мы получаем, нужный результат.

Не забудьте приплюсовать длины ребер, скатов, ендов и других элементов конструкции.

Работа кропотливая и не терпит невнимания.

Если все сделать с надлежащим умением вы получите оптимально необходимое количество строительных материалов.

Можно будет обратиться в магазин, торгующий строительными материалами, и вам доставят груз, по указанному адресу обеспечив хорошую скидку.

Лучше несколько раз проверить результаты своей работы, поскольку ошибка в расчетах может привести к неоправданным затратам. Нехватка даже незначительной детали может задержать строительство или сделать постройку некачественной и не долговечной.

Расчет дополнительных элементов

Проводя расчеты кровли нельзя забывать о всевозможных доборных элементов. Их выпускают стандартной длины, не превышающей два метра.Сложите длины скатов, на которые они будут устанавливаться, и разделите на 1,9 с учетом нахлестов. Рассчитывая ендову, коэффициент деления будет 1,7, так как нахлест в этих частях составляет не менее тридцати сантиметров. Не забудьте о количестве крепежа необходимого для установки.

Для крепления профлиста нужно использовать саморезы с широкими шляпками и специальной прорезиненной прокладкой, это поможет избежать протекания во время сильных дождей и уменьшения возможностей для появления коррозии. Предусмотрите небольшой запас крепежных элементов, это даст возможность крепить элементы кровли более надежно и не позволит приостанавливать работы.

Перед началом работ убедитесь, что все необходимое завезено в достаточных количествах.

Какими бы умелыми не были мастера небольшие повреждения внешней изоляции профлиста неизбежны, поэтому не лишним будет приготовить специальное средство для устранения царапин и сколов.

Подобная предосторожность поможет значительно увеличить срок службы покрытия.

Если расчеты выполнены квалифицированно, и вы запаслись необходимым количеством материалов то работу можно выполнить без дополнительных финансовых потерь одним заходом.

При любых сомнениях лучше заручиться помощью профессионалов и доверить расчет им.



myprofnastil.ru

Как рассчитать профнастил на крышу самостоятельно и без помощи специалистов

В настоящее время одним из популярных материалов для кровли является профнастил. Это облицовочный материл, основной элемент которого – оцинкованная сталь, хорошо выдерживающая атмосферные осадки и механические воздействия. Зачастую при его производстве используются различные полимерные покрытия для придания определенного цвета. На внешний вид профнастил – это металлические гофрированные листы, которым придают трапециевидную или волнистую форму. Он отлично подходит как для небольших домов, так и для промышленного строительства. Перед его покупкой необходимо быть в курсе, как рассчитать профнастил на крышу. Это позволит точно знать, сколько требуется материала и не придется тратить деньги на излишки.

Профнастил достаточно популярен, так как он относительно недорогой и легкий при монтаже. Дополнительные материалы, кроме утеплителей и различных задержателей, например, снега, не требуются. Соорудить крышу из этого покрытия можно самостоятельно, главное точно провести все расчеты.

Это достаточно прочный, долговечный и надежный материал, устойчивый к деформации. Он используется не только для строительства крыши. Однако для нее применимы только два вида профнастила:

  • с полимерным покрытием;
  • оцинкованный.

Если крыша накрывается для промышленного здания, то рекомендуется использовать профилированный материал без покрытия. Разумеется, особого эстетичного вида у него нет, однако он тут и не нужен. Полимерное покрытие лучше всего использовать для кровли жилых домов, оно служит хорошей защитой профнастила от коррозии.

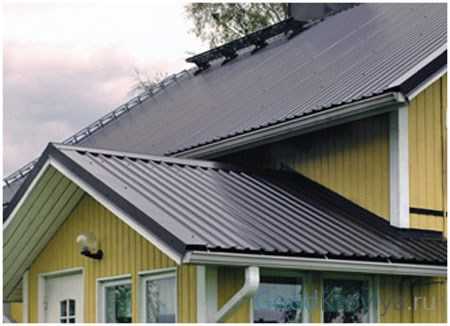

Вид кровли из профнастила. Эстетично и по-современному

Преимущества кровельного материала:

  1. Пожалуй, лучшее достоинство данного покрытия – это универсальность. Он не только используется для кровли крыши, но и для строительства перегородок, заборов, обшивки стен. Можно строить здания, используя только профнастил, возможности материала это позволяют.
  2. Благодаря простоте монтажа вы можете не звать профессионалов и использовать специальные инструменты. Каждый человек может, к примеру, возвести забор из профнастила, для крыши потребуется немного больше знаний.
  3. Высококачественная оцинкованная сталь обеспечивает долговечность материала: его срок службы доходит до 50 лет.
  4.  Большое количество цветовых решений позволит воплотить в реальность самые необычные дизайнерские проекты.
  5. Каждого строителя интересует, сколько стоит покрыть крышу профнастилом. Цена на него достаточно невысокая по сравнению с остальными строительными материалами. Облицовочный профнастил стоит намного меньше, чем камень или дерево, что позволит хорошо сэкономить на монтаже, особенно при возведении крупных объектов.
  6. Преимущество данного покрытия еще и в том, что профлисты выпускаются разных размеров, это позволяет покрывать крышу большой площади целиком от конька до края цельными, неразрезанными листами. При этом ненужные стыки на скатах исключаются.

Расчет профнастила, как и любого другого строительного материала, нужно начинать с древесины, ведь профлисты всегда укладывают на специальную обрешетку из необрезной доски. Толщина ее должна составлять не менее 20 мм. Она кладется поперек коньков с расстоянием 200-300 мм. От шага установки перекладин и длины ската крыши зависит количество леса в погонных метрах.

Лучший вариант, при котором длина ската равна длине профнастила

Далее рассчитывается утеплитель, гидро- и паробарьер. Их количество полностью зависит от площади крыши. Небольшая часть остается на выпуски и нахлесты, т. е. примерно 3-4% от общей цифры. Экономить на них не стоит, ведь это необходимые части крыши.

Профилированный лист тоже должен рассчитываться с некоторым запасом, его нахлест составляет 100-150 мм. Округлять материал в большую сторону не следует. Запас должен равняться примерно 4-5% от общей площади, который и приплюсовывается к общему показателю.

Что касается крепежных элементов, то на один профлист расходуется 30-50 саморезов.

Теперь о нахлестах. Вертикальный рассчитывается в зависимости от профиля, так как он должен изготавливаться с перекрыванием волны. В зависимости от марки листа будет и соответствующий шаг волны.

Горизонтальный нахлест зависит от угла ската:

  • если угол равен меньше 15 градусов, то допустим нахлест более 20 см;
  • если 15-30 градусов, то длина нахлеста может быть различной: от 15 до 20 см;
  • при угле ската более 30 градусов напуск делается в пределах 10-15 см.

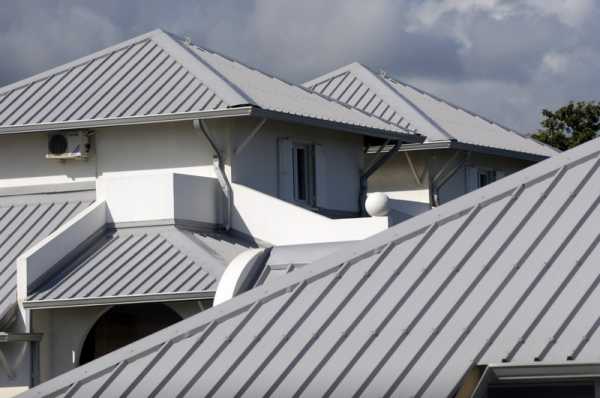

Широкая цветовая гамма профнастила позволяет сделать его настоящим украшением любого сооружения или загородного участка

Марка профнастила, а именно высота профиля листа, влияет на величину свесов. Если высота большая, то и свес соответствующий, чтобы влага под него не попадала, иначе древесина стропильной системы начнет гнить.

Для определения количества кровельных листов необходимо измерить длину карниза и разделить ее на монтажную ширину профлиста. Если рассчитывается профнастил на крышу сложной конфигурации, то необходимо определение площади элементов и составление чертежа.

Вначале следует провести укладку листов на нижнем краю крыши, при этом на устройство свеса сразу же делается необходимый выпуск. Для крепления металлических листов к обрешетке используются специальные саморезы с прокладкой из ЭПДМ для плотного закрывания отверстий и защиты кровли от влаги. Под цвет профнастила можно выбрать крепежный элемент с соответствующей окраской.

Рекомендуемое количество саморезов на 1 кв м. кровли – от 5 до 7. Для быстрого закручивания лучше использовать шуруповерт со съемным аккумулятором. Стоит обратить внимание на то, что для конька и для листов нужны разные саморезы.

Крепление саморезами нужно делать с умом, а не от души. Слишком вкручивать их в профлист вовсе не следует

После закрепления всех листов необходимо установить ветровые планки на фронтонах, чтобы защитить крышу от ветра. Там, где профнастил примыкает в стене, применяется силиконовый герметик, угловая планка и саморезы.

На окончательном этапе устанавливается конек. Элементы для него укладываются с неподветренной стороны, при этом делается нахлест 10-20 см. Потом их нужно закрепить саморезами в верхнюю гофру с шагом фиксации 20-30 см.

Во время монтажных работ ходить по крыше нужно обязательно в мягкой обуви, а наступать только на места, где находится обрешетка.

Таковы основные правила расчета и монтажа профнастила. Если у вас возникли вопросы, например, сколько стоит перекрыть крышу профнастилом или сколько необходимо материала для вашей кровли, вы всегда можете обратиться к специалистам. Также для расчета доступна компьютерная программа «Кровля Профи», которую часто используют строители.

goodkrovlya.com

Практические советы по расчету количества профнастила для крыши

Профнастил – практичный и доступный материал для обустройства кровли. Экологичные листы обладают хорошими техническими и эстетическими характеристиками, отличаются простотой монтажа.

Преимущества материала

Возможность выбора толщины, цвета и размера листов обеспечивает профлисту преимущество перед традиционным шифером. Материал обладает небольшой массой, а специальное финишное покрытие защищает его от ржавчины и повреждений в течение продолжительного срока.

Профнастил с минеральной ватой характеризуется жаростойкостью и хорошей звукоизоляцией. Он не только создает приятный экстерьер, но и позволяет обустроить внутреннее пространство чердака.

Как выбрать профнастил для кровли?

Профлист используется при возведении ограждений и легких стеновых конструкций, поэтому при обустройстве крыш следует выбирать кровельные и универсальные марки материла с маркировкой «Н» и «НС». Материал с маркировкой «С» в кровельном строительстве не используется.

Жесткость профнастила определяется толщиной металла и высотой гофры. От толщины металла напрямую зависит прочность материала. Высота волн профлиста колеблется в диапазоне 10-114 мм, а толщина – 0,1-0,8 мм.

Оцинкованный профнастил отражает солнечные лучи, поэтому меньше нагревается. Он имеет бюджетную стоимость, но уступает другим видам материала в эстетике, поэтому чаще применяется при обустройстве крыш хозяйственных построек.

Долговечные и прочные алюмокремниевые листы обладают стойкостью к негативным внешним воздействиям. Алюминиево-цинковое покрытие обеспечивает профнастилу промежуточные характеристики.

Полимерное цветное покрытие обеспечивает материалу эстетику. При этом:

  • полиэстер обладает высокими декоративными свойствами, но недостаточно долговечен;
  • поливинилдифторид наиболее прочен и устойчив к внешним воздействиям;
  • пурал обладает достоинствами поливинилдифторида при более доступной цене.

Как рассчитать, сколько нужно профнастила?

Расчет количества профнастила производится с учетом уклона крыши. От него зависит размер нахлеста листов. Как рассчитать, сколько надо цветного профнастила на крышу?

  • При уклоне до 10о листы укладываются внахлест на 30 см.
  • При уклоне 10-15о нахлест должен быть не менее 20 см.
  • При уклоне 15-30о величина нахлеста 17 см.
  • При более крутых скатах достаточно нахлеста 10-15 см.

При уклоне менее 10о стык между листами промазывается герметиком. При этом материал укладывается внахлест не на 1, а на 2 волны.

Для расчета количества листов профнастила длину ската кровли следует разделить на рабочую ширину листа (с учетом нахлеста) и полученный результат округлить в большую сторону.

Также следует учесть величину карнизного свеса. Для кровельных марок профнастила он составляет 5-10 см, для универсальных – 20-30см.

Для максимальной точности вычислений используют специальные программы.

treydmetall.ru

Как рассчитать количество профнастила - Полезные советы

Профнастил – популярный листовой материал для строительства как временных, так и капитальных сооружений. Купить профнастил любыми партиями сегодня не составляет абсолютно никакого труда, однако прежде чем обращаться в компанию по его продаже, заказчик должен осуществить очень важную предварительную процедуру – выполнить расчёт профнастила.

Расчёт количества профнастила необходим по двум основным причинам:

  • Экономия денег

Произведя расчёт, покупатель будет точно знать, сколько материала ему необходимо на забор, крышу и другие сооружения, таким образом, не нужно будет переплачивать за излишки профлиста.

  • Экономия времени

Если в процессе производства работ вдруг обнаружится, что профнастила не хватает, заказчику придётся срочно докупать необходимое количество листов, а это чревато лишними затратами времени и сил.

После того, как мы убедились, что точный расчёт листов профнастила является обязательным условием успешного строительства, давайте рассмотрим основные правила и рекомендации по выполнению этой процедуры.

Общие правила расчёта профнастила для прямоугольных конструкций

Самая простая конструкция, которую можно соорудить из прямоугольных листов, сама также является прямоугольной. В качестве примеров таких сооружений можно назвать забор, фасад, прямоугольные участки крыши, плоскую кровлю на сарай, стены бытовок и многое другое.

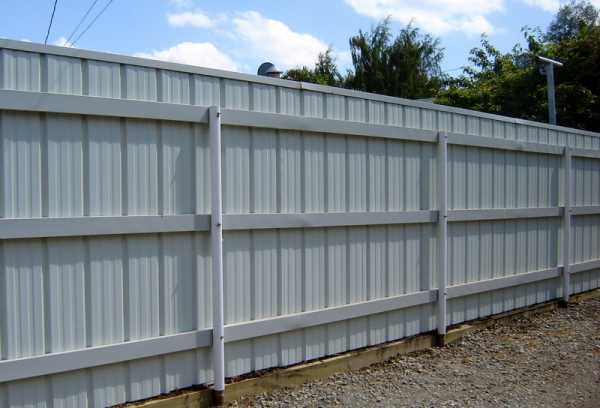

Наиболее простая процедура расчёта профлиста для прямоугольной конструкции – расчёт профнастила на забор. Отправной точкой этого расчёта является измерение периметра участка – допустим, за вычетом длины ворот он равен 30 метрам. Чтобы рассчитать количество листов профнастила, необходимое для покрытия 30 метров, требуется эту длину поделить на полезную ширину профлиста (допустим, она равна 1140 мм). Полученный показатель – 26,32 округляем в большую сторону и делаем вывод, что для такого забора нам необходимо 27 листов профнастила.

Важный нюанс – монтаж профнастила внахлёст, что может понадобиться, в частности, при покрытии профлистом фасада здания. Для того чтобы избежать отлёта листов в случае сильного порыва ветра, их монтируют с нахлёстом 4,5-5 см, поэтому при расчёте количества листов профнастила на фасад обязательно учитывайте этот припуск.

Ещё один полезный совет связан с длиной листов. Несмотря на то, что многие производители профлиста выпускают его практически неограниченной длины, на практике заказывать листы длинней 4-5 метров нецелесообразно – они неудобны в транспортировке и монтаже, а также могут покоробиться зимой, поскольку металл на холоде слегка сжимается.

Вдохновиться на устройство забора из профнастила можно, посмотрев следующий видеоролик:

Расчёт профнастила для треугольных участков кровли

Практически любая кровля по своей форме представляет не только прямоугольные участки, но также несколько треугольников или трапеций (в принципе, саму трапецию можно представить как совокупность двух треугольников и прямоугольника).

Треугольную форму имеют скаты шатровых и вальмовых кровель, многоскатные крыши и фронтоны, причём, если для расчёта довольно простых форм крыши достаточно калькулятора, но в случае более сложных крыш потребуются специальные расчётные программы.

В качестве примера расчёта профнастила на крышу рассмотрим расчёт четырёхскатной кровли, то есть конструкции, состоящей из двух наклонных четырёхугольников или трапеций и двух наклонных треугольников. При этом четырёхугольные или трапециевидные плоскости сходятся своими верхними краями, образуя конёк здания, а с его торца крышу закрывают треугольные скаты. К четырёхскатным кровлям относятся, в частности, вальмовая и полувальмовая.

Тем, кто не забыл школьную геометрию, расчёт простой четырёхскатной крыши не составит труда, ведь для этого достаточно всего лишь вспомнить формулу площади треугольника: S= (b*h)/2, где b – это длина основания треугольника, а h – его высота.

Полезные советы при расчёте листов профнастила для кровли:

  • Учитывайте величину нахлёста профлиста (он обязателен для кровли и может достигать 20 см)
  • Также стоит учитывать величину карнизных и фронтонных свесов для стока воды
  • Для более точного расчёта профлиста на кровлю не стоит вычитать из общей площади ширину отверстий, вырезаемых под вентиляционные и дымоходные трубы, мансардные окна и зенитные фонари.

Чтобы упростить расчёт профнастила для кровли, можно заранее сделать её схему на миллиметровой бумаге в масштабе, а затем каждую плоскость разделить на простые фигуры – прямоугольники и треугольники. Так будет намного понятней, как сэкономить материал при раскрое и оставить минимум отходов, ведь профнастил, в отличие от металлочерепицы, можно разрезать и монтировать в любом направлении.

Предлагаем посмотреть видео про монтаж профнастила на крышу:

Расчёт профнастила для трапециевидных участков кровли

Всё вышесказанное может быть в полной мере применено и к кровле с трапециевидными плоскостями, с поправкой на формулу трапеции: S= ( (a+b)/2)*h, где a и b – это основания трапеции, а h – её высота.

Правильно выполненный расчёт профлиста на четырёхскатную крышу позволит вам не допустить перерасхода стройматериала и избежать экстренного приобретения недостающих листов непосредственно в момент монтажа. Покупая весь необходимый объём листов сразу, вы можете попросить у продавца скидку, ну а главное – сэкономить своё время, которое обладает в наш век наивысшей ценностью.

Полезные советы по расчёту профнастила для кровли

Чтобы правильно рассчитать профнастил на кровлю, необходимо знать и учитывать множество важных нюансов. Ниже мы постараемся перечислить самые основные из них.

Во-первых, при монтаже профнастила на крышу величина нахлёста часто определяется не сантиметрами, а числом гофр. В большинстве случаев перекрытие идёт в одну гофру, но нередко (например, при монтаже профлиста С10 на кровлю с углом наклона менее 15 градусов со сплошной обрешёткой) рекомендуется нахлёст в 2 гофры.

Во-вторых, при строительстве любой, особенно сложной кровли, вам не помешает начертить схему раскроя листа масштабной линейкой, тем более что для типовых кровель уже существуют определённые схему оптимального раскроя.

В-третьих, существенно облегчить работу по расчёту профлиста помогут специальные онлайн-калькуляторы, которых очень много в Интернете. К тому количеству, которое выдаст вам подобный ресурс, рекомендуется прибавлять 1-3 запасных листа профнастила, на случай, если часть листов из основного запаса будет неправильно раскроена или повреждена при транспортировке. Число запасных листов можно увеличить, если вы собираетесь возводить конструкцию из профнастила самостоятельно и никогда ранее не сталкивались с этим процессом.

Наконец, при расчёте профлиста важно учитывать самые мелкие участки, которые должны быть покрыты этим материалом (например, крыши мансардных окон). Если же вы вдруг забудете про такие мелочи – что ж, это ещё один довод к покупке запасных листов профнастила.

astprof.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
