Профнастил как посчитать на крышу: Как самостоятельно рассчитать количество материалов для крыши из профнастила?

alexxlab | 27.03.1995 | 0 | Разное

как рассчитать количество металлопрофиля, сколько надо листов профнастила, сколько нужно, раскладка на кровле, площадь, сколько квадратов, как посчитать правильно

Содержание:

Проектирование кровли
Программы для расчетов количества материала
Устройство крыши из профнастила
Как рассчитать сколько надо профлиста
Расчет доборных элементов для металлопрофиля

Одним из самых популярных материалов для кровли является профнастил, который выгодно отличается от большинства других материалов небольшой стоимостью и простотой монтажа. Из профнастила создаются не только частные, но и промышленные крыши. Чтобы конструкция кровли эффективно выполняла свои функции и была достаточно надежной, ее нужно грамотно рассчитать. О том, как правильно рассчитать профнастил для крыши, и пойдет речь в этой статье.

Проектирование кровли

Профнастил активно используется для монтажа скатных крыш, независимо от количества скатов и их конфигурации. Немаловажным параметром скатных крыш является угол наклона скатов, от которого зависит способность конструкции выдерживать снежные массы и ветровую нагрузку.

Уклон скатов крыши влияет на два показателя:

• Толщину и глубину рельефа профнастила;
• Количество профильных листов.

Увеличение наклона скатов приводит к пропорциональному увеличению общей площади крыши. При большом наклоне кровля испытывает большую ветровую нагрузку из-за повышения парусности, но при этом конструкция меньше подвержена атмосферным осадкам, которые могут самостоятельно съезжать со скатов. Учитывая эти факторы, можно определить толщину профлиста – например, при наклоне скатов свыше 45 градусов требуются листы меньшей толщины.

Если же крыша имеет небольшой наклон, то ее придется регулярно чистить. Для такой конструкции потребуются более толстые листы, способные выдерживать суммарный вес снега и человека, который его очищает.

Согласно стандартам, минимальный уклон крыши из профнастила может составлять 12 градусов. Раскладка профлиста на кровле в таком случае будет стандартной, но листы в местах стыка настоятельно рекомендуется обработать герметиком.

Величина нахлеста листов в зависимости от угла наклона скатов выглядит следующим образом:

• При уклоне до 14 градусов нахлест должен составлять не менее 20 см;
• Если уклон варьируется в пределах от 15 до 30 градусов, нахлест может составлять около 15-20 см;
• При уклоне более 30 градусов величина нахлеста может уменьшиться до 10 см.

Если же говорить о необходимом для монтажа количестве листов, то расчет направлен в первую очередь на предотвращение лишних трат. Все просто: избыточное количество материала попросту не нужно, а нехватка профлистов потребует внеочередной закупки недостающих элементов. Чтобы таких ситуаций не возникало, нужно заранее провести расчет площади профлиста.

Программы для расчетов количества материала

Чтобы провести расчет профлиста на крышу, можно воспользоваться соответствующими программами, которые имеют следующие достоинства:

1. Очень быстрое проведение расчетов;
2. Возможность определения каждого всех параметров кровельного покрытия;
3. Возможность сравнения отдельных элементов кровли еще на этапе проектирования;
4. Возможность проведения расчетов для крыш сложнейшей конфигурации.

Хорошая программа для расчета крыши из профнастила позволяет подобрать наиболее подходящее расположение листов и способ их крепления. При использовании листов разного цвета программа позволит скомпоновать их с максимальной реализацией декоративных свойств.

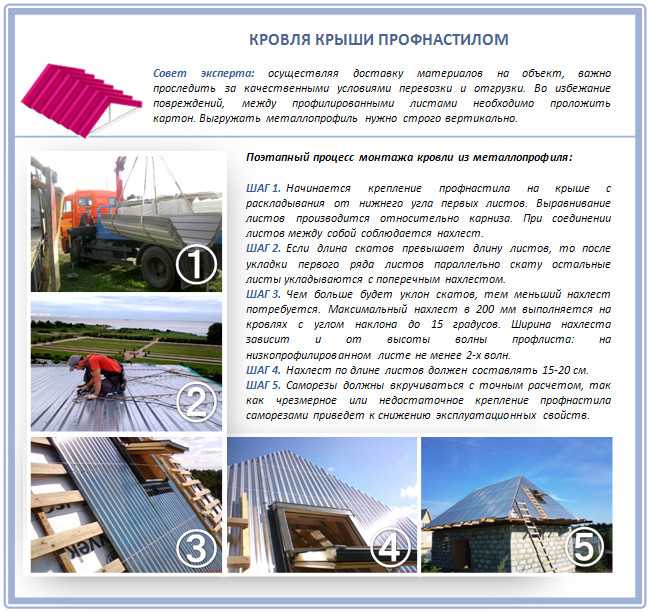

Устройство крыши из профнастила

Конечно, программы дают максимальную результативность, но расчет количества профлиста можно провести и без них – достаточно знать несколько математических формул и учесть пару нюансов.

Точность таких расчетов будет не очень высокой, но для простой кровли это не столь важно.

На расчет крыши главным образом влияют следующие параметры:

• Количество скатов крыши;
• Площадь и форма каждого кровельного ската;
• Уклон скатов.

Перед тем, как рассчитать сколько надо профлиста на крышу, нужно разобраться в устройстве крыши, которое включает в себя:

• Конек;
• Коньковую планку;
• Коньковую заглушку;
• Ребро крыши;
• Ендову;
• Планку ендовы;
• Карнизные и фронтальные свесы;
• Карнизные планки;
• Торцы скатов;
• Торцевые планки;
• Примыкания.

Как рассчитать сколько надо профлиста

Как уже было сказано выше, рассчитать, сколько листов профнастила нужно на крышу, не так уж и сложно. В первую очередь нужно оценить форму скатов крыши, которая может быть прямоугольной, треугольной или трапециевидной. Зная форму ската, можно рассчитать его площадь, используя соответствующую формулу. Когда площадь всех скатов рассчитана, остается только их просуммировать. После этого определяются длины всех крайних элементов крыши – конька, свесов и пр.

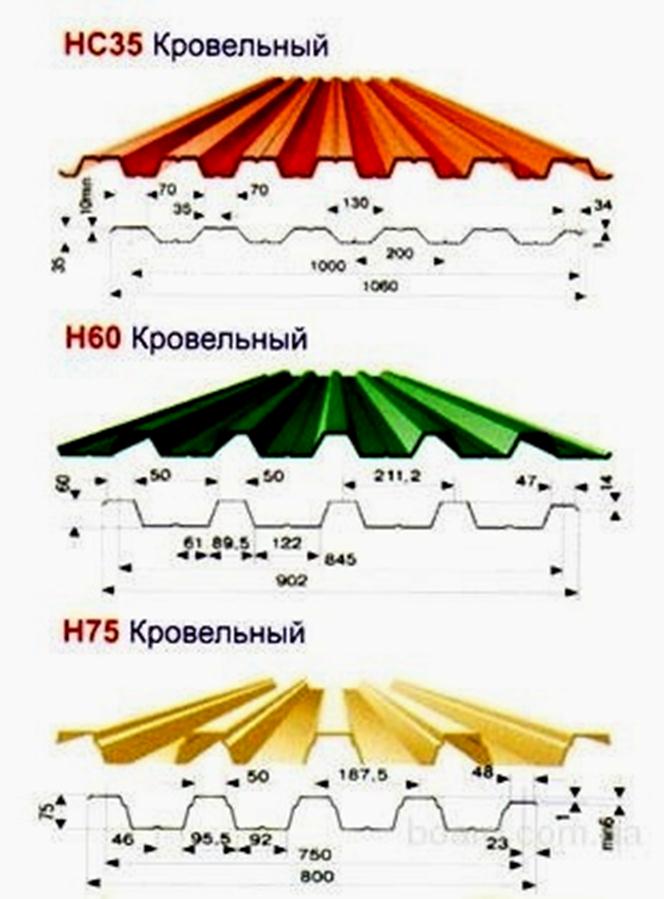

Перед тем, как посчитать площадь профлиста, нужно узнать его ширину, которая имеет два стандартных значения:

• Общая ширина, которая составляет 1180 мм;
• Полезная ширина, которая составляет 1100 мм.

При расчетах нужно использовать значение полезной (рабочей) ширины профлиста. Для определения количества листов, необходимого для каждого горизонтального ряда, длина ската делится на полезную ширину профилированного листа, и полученный результат округляется до большего значения.

При использовании описанного выше метода расчета величина нахлеста составляет 8 см. Такое значение актуально далеко не во всех случаях – вертикальный нахлест может варьироваться в зависимости от используемого профнастила и шага волны. Так, для листов марок С-8 и С-10 нахлест должен составлять 2 гофры, а другие марки вполне можно перекрывать одной волной.

Помимо указанных выше параметров, величина нахлеста может варьироваться еще и в зависимости от наклона скатов. Например, для крыши с 15-градусным уклоном лист С-10 должен укладываться с нахлестом в две волны, а при большем уклоне допустимо уменьшение нахлеста до одной волны.

Когда все предыдущие расчеты завершены, приходит пора рассчитать количество горизонтальных рядов профнастила. Для этого нужно знать длину склона крыши с учетом карнизного свеса, и длину одного профлиста. Очень важно добиться того, чтобы все полученные в результате расчетов данные сходились и позволяли создать цельную конструкцию.

Последний пункт, который тоже требует некоторого внимания – длина карнизных свесов. Перед тем, как рассчитать профнастил на четырехскатную крышу, нужно знать, какой профлист будет использоваться для кровли. Например, для листов марок С-8, С-10, С-20 и С-21 длина карнизного свеса должна составлять от 50 до 100 см, а более мощные листы позволяют удлинить карниз до 3 м.

Расчет доборных элементов для металлопрофиля

Рассчитывая материалы для крыши, знания того, сколько квадратов в профлисте, недостаточно – нужно учитывать не только размеры листа профнастила для крыши, но и доборных элементов. Стандартная длина этих деталей – 2 метра. Чтобы рассчитать их количество, нужно взять суммарную длину всех скатов и разделить полученное значение на 1,9 (значение выходит именно таким из-за нахлеста, который обычно составляет около 15 см и учитывается при расчетах).

В случае с ендовами длина скатов делится на 1,7, что связано с увеличением нахлеста. Результаты расчетов необходимо округлять в большую сторону – в конце концов, все неточности в дальнейшем повлияют на качество крыши, а уменьшение нахлеста увеличивает вероятность протеканий.

Не будет лишним и расчет необходимого количества крепежных элементов. Как правило, для крепления профнастила используются саморезы с резиновыми уплотнителями, предохраняющими отверстия от проникновения воды. Количество креплений рассчитывается просто – для одного квадратного метра покрытия требуется около 7-8 саморезов, а для доборных элементов – ровно 8 саморезов для одного. Зная площадь крыши и количество доборных деталей, рассчитать количество креплений не составит труда.

Заключение

Грамотный расчет металлопрофиля на крышу дает возможность свести к минимуму лишние затраты и упростить монтаж конструкции за счет качественного подбора размеров листов.

Как рассчитать профнастил на крышу самостоятельно?

Профнастил в качестве кровельного материала в последнее десятилетие применяется довольно часто, что обусловлено его отличными качествами: прочностью, надежностью, долговечностью и превосходным внешним видом. Работа с этим материалом отличается простотой и занимает довольно мало времени. Но легкость работы с профнастилом не исключает необходимости в точности соблюдать рабочую технологию.

Для монтажа профнастила для крыши необходимо произвести верный расчет количества материалов.

Одним из нюансов монтажа является правильный расчет количества материала, который будет необходим при проведении кровельных работ. Именно это поможет избежать множества негативных моментов, в числе которых нехватка профнастила и дополнительных материалов, крепежа, неправильно определенные параметры листов, расходы на повторную доставку и приобретение, потерянное время.

В нашей статье мы расскажем, как рассчитать профнастил правильно и максимально точно, и рассмотрим, какие факторы влияют на подобные расчеты.

Все о кровле крыш своими руками – kryshikrovli.ru.

Использование специальных программ для расчетов

Покрытие крыши профнастилом – дело несложное, но без расчетов не обойтись.

Подсчет можно выполнять двумя способами: при помощи специализированных программ расчета и обычным методом, используя простейшие математические формулы.

Использование программ для расчетов обладает рядом преимуществ, среди которых следующие:

• максимальная точность получения результата;
• возможность учета даже очень сложных конфигураций;
• высчитывание уклона кровли, нахлеста материала, замковых перекрытий и прочее.

Схема структуры крыши из профнастила.

При помощи таких программ возможно рассчитывать материалы сразу для нескольких крыш, менять параметры некоторых элементов кровли.

Кроме этого, программа расчетов дает возможность сделать крышу намного привлекательнее, выбирая нужный способ крепления и расположения листов.

Она позволяет высчитывать профнастил нескольких цветов, чередуя квадраты и полосы. Конечно же, для простого дачного домика такая программа применяется крайне редко, чаще всего ее используют для больших зданий со сложными, очень красивыми кровлями.

Элементы кровли из профлиста

Но можно ли рассчитать количество материала для укладки, не используя при этом программы и прочие инструменты? Можно, точность может быть немного ниже, но для небольшого дачного дома либо гаража вполне достаточная, так как крыши тут имеют простую форму.

Элементы кровли.

Сначала узнаем, какие же элементы кровли вообще имеются в конструкции крыши и могут повлиять на расчеты:

• скат кровли – это вся наклонная поверхность, при помощи которой обеспечивается сток воды с крыши;
• уклон – это угол наклона, т.е. свес кровли по отношению к горизонту;
• конек представляет собой ребро, то есть горизонтальный внешний угол. Образуется при пересечении скатов;
• коньковая планка обеспечивает перекрытие наружных переломов, гарантирует защиту от осадков;
• заглушка конька предназначена для защиты от попадания влаги в подкровельное пространство;
• хребет крыши – внешний наклонный угол между двумя скатами;
• щипец – внешний наклонный угол между фронтоном и скатом;
• разжелобок (ендова) – это внутренний угол пересечения скатов;
• планка ендовы необходима для отвода воды;
• ребра образуются при пересечении скатов;
• карниз и свесы – это края кровли, выступающие за плоскостью стен;
• карнизная планка обеспечивает защиту обрешетки, лобовой доски от осадков, направляет влагу в желоб;
• торец – это боковые стороны всех имеющихся кровельных скатов;
• планка торцевая применяется для защиты от порывов ветра;
• примыкание представляет собой место соединения стены и кровельного материала;
• планки примыкания используются для защиты конструкции от осадков около излома, в местах примыканий труб и т. д.;
• снегозадержатели используются для защиты стен и кровли от лавинообразного схода снежных масс.

Примеры самостоятельных расчетов

Схема расчета уклона крыши.

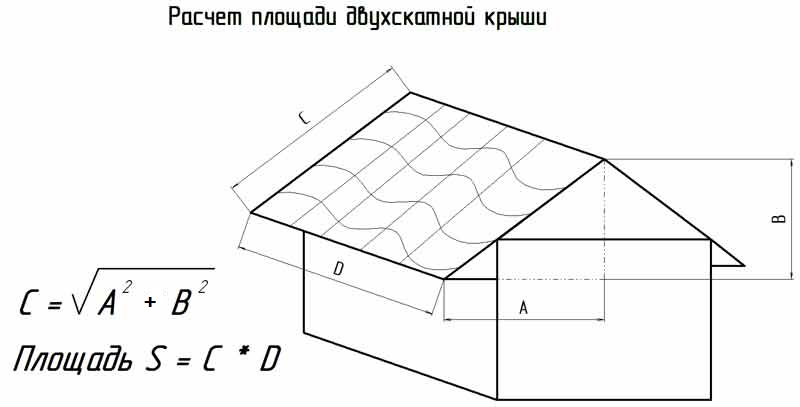

Теперь приступаем к определению общей площади кровли, учитывая ее форму. Разбиваем ее плоскость на отдельные геометрические фигуры, после чего складываем полученные значения. Для каждой отдельной фигуры (квадрат, треугольник, трапеция) используем соответствующую математическую формулу.

Определяем длины для перегибов (коньков, ендов, хребтов, примыканий) и торцевых, карнизных свесов. При высчитывании площади листа учитываем, что профнастил имеет два различных значения ширины: полезную, то есть рабочую, равную 1100 миллиметрам, и общую (полную), которая равна 1180 миллиметров.

Далее следует определить количество листов профилированного металла, которые будут идти по горизонтали. Делаем такие расчеты следующим образом: длину ската делим на рабочую ширину, результат округляем в большую сторону. При этом мы сразу учитываем и перехлест материала таким образом: общая длина минус рабочая, то есть 1180 – 1100 = 80 миллиметров.

После высчитываем длину листов в одном ряду и их количество. Длина будет равна сумме длины ската и свеса с карниза (пятьдесят миллиметров) и вертикального перехлеста (сто пятьдесят миллиметров). При этом минимальной может быть длина, равная пятистам миллиметрам, максимальная длина – 6500 миллиметров, оптимальным считается значение между 4000 и 4500 мм. Окончательно длину высчитываем с учетом перехлестов и попадания волн.

Теперь начинаем определение количества доборных элементов, стандартная длина которых составляет два метра. Сначала мы складываем длины скатов, где будут установлены эти элементы, после чего делим их на 1,9 с учетом десятисантиметрового нахлеста.

Если рассчитываем для ендовы, то делить надо на 1,7 с нахлестом в тридцать сантиметров. Полученный результат округляем в большую сторону.

Количество саморезов для крепления высчитывается очень просто: в среднем на один квадратный метр необходимо семь-восемь штук, имеющих специальные резиновые прокладки.

Для доборных элементов достаточно восьми штук. Теперь количество саморезов умножаем на полученные площади.

В конце не забываем высчитывать количество гидроизоляционной пленки и утеплителя, что производится с учетом характеристик выбранного для этого материала. Все расчеты надо проводить максимально точно, чтобы обеспечить надежность и высокое качество монтажа. Надеемся, что трудностей с формулами и цифрами у вас не возникнет.

Как рассчитать гофрированную металлическую крышу | Главная Руководства

Автор: Дэвид Робинсон Обновлено 17 декабря 2018 г.

Гофрированная металлическая кровля используется во всем мире, от Аляски до Австралии и Индии. Его привлекательность во многом обусловлена ​​простотой и прочностью материала, а также его доступностью и низкой стоимостью. Гофрированные металлические листы доступны в различных толщинах, стилях и размерах, но независимо от формы и размера листы должны быть уложены внахлест, как кровельная черепица, чтобы обеспечить сплошную и водонепроницаемую отделку без зазоров, через которые может проникнуть погода. Нахлест необходимо учитывать при определении количества листов, которые необходимо использовать.

1. 1.

   Определите длину и ширину области, требующей крыши. Получите размеры из планов строителя или растяните рулетку вдоль конструктивных элементов крыши, чтобы непосредственно измерить длину и ширину. Запишите значения.

2. 2.

   Добавьте необходимое количество нахлеста по краям, затем округлите размеры до следующего большего метра, чтобы упростить расчеты. Например, если измеренная длина составляет 19 футов 10 дюймов, и требуется дополнительное нахлест по 6 дюймов на обоих концах, окончательная цифра будет 21 фут — 19.футы 10 дюймов плюс 6 дюймов умножить на 2 равно 20 футам 10 дюймов, что округляется до 21 фута.

3. 3.

   Умножьте длину крыши на ширину, чтобы получить площадь поверхности в квадратных футах. Например, если длина 21 фут, а ширина 10 футов, площадь поверхности составляет 210 квадратных футов — 21 умножить на 10 равно 210.

4. 4.

   Определите ширину и длину металлических листов, использовал. Получите данные из спецификаций производителя или прямым измерением. Стандартные листы в США имеют ширину 36 дюймов, но длина может варьироваться.

5. 5.

   Определите необходимый нахлест, чтобы каждый кровельный лист мог опираться на соседний лист, чтобы избежать щелей в крыше. Это значение варьируется в зависимости от угла наклона крыши, местного климата, типа листа и воздействия ветра. Если вы сомневаетесь, обратитесь за советом к специалисту.

6. 6.

   Вычтите значение нахлеста из длины и ширины листа. Например, если листы, уложенные рядом, перекрывают соседние листы на 6 дюймов, вычтите 6 дюймов из ширины. Результатом является эффективная ширина листа, расстояние крыши, которое фактически будет покрыто листом.

7. 7.

   Умножьте эффективную длину и ширину листа, чтобы получить эффективную площадь поверхности. Например, если эффективная ширина составляет 2,5 фута, а длина — 7,5 фута, умножьте 2,5 на 7,5. Результат, 18,75 квадратных футов, это площадь, которую фактически покроет каждый лист.

8. 8.

   Разделите общую площадь крыши на полезную площадь одного листа и округлите результат до следующего целого числа. В результате получается необходимое количество листов. Используя примерные значения площади крыши 210 квадратных футов и эффективного размера листа 18,75 квадратных футов, требуется 12 листов, так как 210 разделить на 18,75 равно 11,2.

   Чаевые

   Закажите 10 процентов дополнительно, чтобы учесть поврежденные листы и ошибки в ваших расчетах. Это стандартный запас прочности, который строители применяют ко всему, от полов до мешков с цементом. Если ваш поставщик предоставит листы на условиях использования или возврата, закажите несколько дополнительных листов, чтобы гарантировать, что у вас будет достаточно листов для выполнения задания. Верните все, что не используется, когда крыша будет закончена.

   Если вы не уверены в нахлесте листов, обратитесь за советом к квалифицированному специалисту, который может сообщить вам о климатических факторах, влияющих на размер нахлеста.

   Перед установкой новой крыши необходимо ознакомиться с местными нормами, включая Строительный кодекс Сан-Франциско. Строгие правила применяются при некоторых обстоятельствах, например, при перекрытии исторических зданий.

   Предупреждение

   Длина листов значительно различается, поэтому перед определением необходимого количества листов обязательно проконсультируйтесь с поставщиком. Например, многие листы доступны в версиях длиной 8, 10, 12 и 20 футов, а также могут быть изготовлены с длиной, указанной строителем.

Список литературы

• СВОРКА СВОРКА. Металл: Гофрированные металлические панели
• Энергетическая комиссия Калифорнии: Строительные нормы и правила Сан-Франциско, 2010 г.

Ресурсы

• MathIsFun: Инструмент расчета площади

Биография писателя

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании, государственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет степень бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Расстояние между стропилами крыши и размеры: Полное руководство

14 долей

• Доля
• Штифт

Проектирование и строительство крыши для сарая, веранды, хижины, гаража или дома может быть непростой задачей. Вы должны учитывать динамическую, стационарную, ветровую и снеговую нагрузки, выбрать правильную породу, сорт и размер пиломатериала для стропильного пролета и решить, будет ли потолок или чердак опираться на стропила. Кроме того, вы должны выбрать правильное расстояние между стропилами, чтобы охватить расстояние, исходя из всех факторов, влияющих на ваш дизайн.

Стандартное расстояние между стропилами крыши составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, однако инженер-строитель может использовать другое расстояние. Однако, в зависимости от всех сопутствующих факторов, для большинства зданий обычно используются 16 дюймов и 24 дюйма. Более широкое пространство между стропилами часто приводит к большей глубине стропил.

В этом руководстве мы объясним расстояние между стропилами, кодовые требования, таблицы пролетов стропил крыши и калькуляторы расстояния между стропилами. Мы обсудим расстояние 16 дюймов и 24 дюйма, как рассчитать необходимое количество стропил, 19Шаг 0,2 дюйма, а также шаг при использовании металлической кровли, а также для односкатных крыш и веранд. Наша цель — предоставить полное руководство по размерам и расстоянию между стропилами для ваших проектов.

Быстрая навигация

• Что такое шаг стропил
• Код шага стропил крыши Требования
• Таблица пролетов стропил крыши
• Калькулятор шага стропил
• Шаг стропил 16 или 24?
• Как рассчитать стропила крыши: сколько стропил мне нужно?
• Что такое шаг стропил 19,2?
• Расстояние между стропилами для металлической крыши
• Расстояние между стропилами навеса
• Расстояние между стропилами для крыши крыльца
• Заключение

Что такое расстояние между стропилами

Расстояние между стропилами – это расстояние между параллельными стропилами или балками крыши. Он измеряется от центра одного стропила до центра следующего, также известного как «по центру», что упрощает определение количества стропил в зависимости от длины здания. Типичное межцентровое расстояние, согласно Международному кодексу жилого строительства (IRC), составляет 12 дюймов, 16 дюймов, 19 дюймов. 0,2 дюйма и 24 дюйма, что означает, что фактическое расстояние между стропилами составляет 10,5 дюйма, 14,5 дюйма, 17,7 дюйма и 22,5 дюйма.

Расстояние между стропилами — это только один аспект проектирования и строительства крыши, который влияет на пролет, наряду с переменными нагрузками, породой древесины и сортом. Чем больше расстояние между стропилами, тем короче расстояние, которое они могут перекрывать. Более толстые пиломатериалы, такие как 2×10 и 2×12, могут иметь большее расстояние между центрами 24 дюймов, чем 2×4 или 2×6 при расстоянии 12 дюймов для сопоставимых пород древесины, сорта и переменных нагрузок. Поэтому всегда сверяйтесь с предписывающими таблицами кодов или с инженером-строителем перед началом строительства.

Требования к расстоянию между стропилами крыши

Международный кодекс жилищного строительства (IRC), который является основой большинства строительных норм и правил в Северной Америке, определяет стандартное расстояние между стропилами как 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма на центр. Самая последняя версия IRC, опубликованная в 2021 году, наряду с предыдущими выпусками, содержит таблицы пролетов и расстояний между стропилами для различных переменных в главе 8.

Требования к расстоянию между стропилами крыши включают пролет стропил, временные и постоянные нагрузки на крышу, прогиб, ветер и снег нагрузки, порода дерева, сорт, размер и толщина стропил, а также будет ли прикреплен потолок или нет. К дополнительным факторам относятся уклон, карнизные и свесные свесы, крепления крыши, опоры для стропил, хомуты, коньковое соединение, проемы в крыше, вентиляция и отделка крыши. Временные и снеговые нагрузки варьируются от 10 до 70 фунтов на квадратный фут при стационарных нагрузках 10 и 20 фунтов на квадратный фут и прогибах L/∆=180 и L/∆=240.

Еще одним важным фактором является местоположение. Требования кодекса различаются в зависимости от различных климатических условий в разных географических регионах. Таким образом, всегда важно проконсультироваться с вашим местным строительным отделом или другими экспертами по строительству относительно требований к расстоянию между стропилами или балками крыши.

Таблица пролетов стропил крыши

Пролет обычно измеряется по горизонтали вдоль проекции стропил от конька до внешнего края несущей плиты наружной стены. Это также обычно выражается как отношение подъема к пробегу или доля подъема по пробегу. В следующей таблице сравниваются пролеты для обычных пиломатериалов сорта № 2 разных пород и три типичных расстояния между стропилами. Собранная информация взята из таблицы R802.4.1(1) IRC-2021 и Американского совета по дереву.

	Стропила Расстояние	Порода (Пиломатериалы №2) Временная нагрузка = 20 фунтов на квадратный фут, Постоянная нагрузка = 10 фунтов на квадратный фут, л/∆=180
		Сосна южная	Пихта Дугласа	Красное дерево
2×4	12 дюймов	10’-4”	10’-10”	9’-4”
	16 дюймов	9’-0”	9’-2”	8–11 дюймов
	24 дюйма	7 футов-4 дюйма	8’-2”	7–10 дюймов
2×6	12 дюймов	15’-7”	16’-10”	15–6 дюймов
	16 дюймов	13’-6”	14’-7”	14’-1”
	24 дюйма	11’-0”	11’-11”	12’-1”
2×10	12 дюймов	23’-5”	26’-0”	26’-0”
	16 дюймов	20’-3”	23’-9”	22’-10”
	24 дюйма	16’-6”	18’-5”	18’-8”
2×12	12 дюймов	30’-2”	30’-2”	30’-7”
	16 дюймов	23’-10”	26’-1”	26 футов-6 дюймов
	24 дюйма	19’-6”	21 фут-4”	21’-7”

Калькулятор расстояния между стропилами

Существует множество доступных калькуляторов расстояния между стропилами, но мы предпочитаем онлайн-калькулятор пролета Американского совета по дереву. Вы можете выбрать «Максимальный пролет» или «Параметры пролета», породу дерева, размеры, сорт, тип элемента, прогиб, расстояние, постоянную нагрузку, постоянную нагрузку, условия эксплуатации, а также то, является ли это пиломатериалом или нет. После того, как все варианты выбраны, вы нажимаете «Рассчитать», и он предоставляет максимальную горизонтальную длину и другую полезную информацию.

При выборе калькулятора пролетов стропил ищите тот, который обеспечивает наибольший выбор переменных для наиболее точного ответа. Помните, что калькулятор не заменяет Строительный кодекс или необходимость одобрения местного строительного департамента. Для сложных конструкций крыш обратитесь к инженеру-строителю.

16 или 24 шага стропил?

Расстояние между стропилами зависит от множества переменных и инженерных расчетов целостности конструкции. Однако, как правило, чем ближе стропила друг к другу, тем больше опоры на обшивку и отделку кровли, тем больше могут быть пролеты стропил и тем прочнее и жестче будет крыша.

Балки крыши должны иметь номинальную ширину 2 дюйма и глубину от 4 до 12 дюймов, хотя можно использовать и большие размеры. Обычное расстояние между стропилами в отрасли составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, а другие расстояния используются там, где их определяют дизайн, климатические условия и инженеры.

Расстояние между стропилами на расстоянии 16 дюймов является общим для многих крыш, обшитых OSB или фанерой. Обшивка имеет большую опору и менее заметный прогиб со временем под битумными кровельными материалами. В центрах 16 дюймов на каждые четыре фута приходится три опорных элемента по сравнению с двумя при расположении в центрах 24 дюймов. Помните, что две внешние опорные стропила являются общими, поэтому учитывайте их только как одну. Использование стропил, расположенных на расстоянии 16 дюймов, также означает, что можно использовать пиломатериалы меньшего размера или пиломатериалы более низкого качества по сравнению со стропилами с более широким интервалом.

Расстояние между стропилами на расстоянии 24 дюйма означает, что каждое стропило поддерживает на 50 % больше, чем стропила, расположенные на расстоянии 16 дюймов. Это также означает, что стропильные элементы должны быть более глубокими или более высокого качества, а породы должны охватывать одинаковое расстояние. Однако переход на 24-дюймовые центры также уменьшает количество необходимых стропил до 50%. Крыши, обшитые досками или обвязанные ремнями для металла или другой кровельной отделки, обычно устанавливаются с шагом 24 дюйма, а доски или обвязки перекрывают зазор между стропилами и обеспечивают дополнительную жесткость и поддержку.

При межосевом расстоянии 16 дюймов расстояние между стропилами составляет 14-1/2 дюйма, а расстояние между стропилами составляет 22-1/2 дюйма при расстоянии 24 дюйма. Порода древесины, сорт, прогиб и нагрузки влияют на пролет. № 2 S-P-F 2×4 с центром 16 футов может иметь пролет 9 футов-5 дюймов, но только 8 футов 0 футов с центром 24 дюйма с временной нагрузкой или 20 фунтов на квадратный фут, статической нагрузкой 10 фунтов на квадратный фут и прогибом L/∆=180, поэтому пролет и интервалы связаны с другими строительными факторами. Если вы не уверены, какое расстояние использовать, обсудите проект с местным строительным отделом или инженером-строителем.

Как рассчитать стропила крыши: сколько стропил мне нужно?

Расчет количества стропил, необходимых для проекта, можно выполнить с помощью некоторых калькуляторов стропил, но это можно сделать с помощью бумаги и карандаша или стандартного калькулятора. Используйте длину конструкции, поддерживающей наружную стену в дюймах, и разделите ее на расстояние по центру между параллельными стропилами, а затем добавьте 1 для стропила «0». Для двускатной крыши умножьте количество стропил на 2 для двух сторон или скатов крыши.

Например:

Для здания длиной 30 футов с двускатной крышей потребуется 24 стропила с межцентровым расстоянием 16 дюймов и 32 стропила с межосевым расстоянием 24 дюйма.

30 футов x 12 дюймов = 360 дюймов (длина в дюймах) ÷ 16 дюймов по центру = 22,5 стропила -> округлить и добавить 1 = 24 стропила с каждой стороны, поэтому умножьте на 2, и вам понадобится 48 стропил для крыша.

30 футов x 12 дюймов = 360 дюймов ÷ 24 дюйма по центру = 15 стропил + 1 = 16 стропил с каждой стороны x 2 = 32 стропила . Обычно он перекрывает фронтонную стену и прикрепляется к торцевым стропилам на каждом фронтоне. Внешняя доска или фасция не является стропилом и может быть из пиломатериала толщиной 1 дюйм или из того же материала толщиной 2 дюйма, что и стропила. Однако иногда они включаются в количество стропил, что увеличивает общее количество стропил на 4, по два на каждый конец фронтона.

Что такое шаг стропил 19,2?

Стропила или кровельные балки, или даже стойки и балки пола с межцентровым расстоянием 19,2 дюйма, используют 5 конструктивных элементов высотой более 8 футов вместо 6 элементов с межцентровым расстоянием 16 дюймов или 4 с межцентровым расстоянием 24 дюйма. На одну стропилину меньше каждые 8 ​​футов в большой сборке, что приводит к экономии, особенно при прокладке проводов, забивании гвоздей или изоляции для меньшей теплопередачи. Кроме того, межцентровое расстояние 19,2 дюйма полезно при использовании спроектированных двутавровых балок/фермовых стропил с более широкой полкой.

Двутавровые стропила обычно имеют зазор 15,7 дюйма между параллельными краями полок при расстоянии 19,2 дюйма по центру. Зазор, который не сильно отличается от 14,5 дюймов между фермами в центрах 16 дюймов. В результате подрядчики обычно используют расстояние между стропилами 19,2 дюйма при использовании инженерных конструктивных элементов. При этом шаг 19.2 можно использовать и для размерных пиломатериалов, но может потребоваться изменение глубины, сорта или породы пиломатериала.

Расстояние между стропилами для металлической крыши

Металлическая кровля, обычно стальная или алюминиевая, имеет различные профили и составы и может называться жестью, сталью или гофрированным металлом. Ширина панели или листа обычно устанавливается производителем, а длина по гребню измеряется карнизом. Тем не менее, длина также может быть заранее отрезана производителем и предназначена для перекрытия или блокировки, чтобы защитить от непогоды.

Расстояние между стропилами или балками крыши для металлической кровли может потребоваться установить для поддержки жестких металлических панелей, спроектированных и спроектированных для крепления непосредственно к стропилам. Расстояние между стропилами устанавливается производителем стальных панелей, чтобы обеспечить структурно прочную крышу. Жесткие металлические панели предварительно заказываются и изготавливаются для сборки, поэтому время выполнения заказа обычно позволяет разместить стропила на основе панелей.

Однако на большинстве крыш металлическая кровля более тонкая и поддерживается и крепится к настилу из фанеры или ОСП или к ремням, прикрепленным к стропилам. Стропила обычно располагаются на расстоянии 16 дюймов от центра при обшивке, чтобы обеспечить наибольшую поддержку. Стропила, обвязанные ремнями, располагаются на расстоянии 16 дюймов или 24 дюймов от центра, а стропы размещаются через каждые 8–12 дюймов по центру для обеспечения поддержки. Расстояние между ремнями обычно зависит от размера прикрепляемой металлической кровли.

Обшивка крыши обеспечивает достаточную опору для металлической кровли и является дополнительным барьером для насекомых и непогоды. Обвязанные стропила создают открытую сеть для крепления металла, делая нижнюю часть видимой снизу, но также более благоприятной для насекомых. Расстояние между стропилами обычно зависит от пролета, размера используемого пиломатериала и коэффициента нагрузки, поэтому лучше проконсультироваться с экспертами, прежде чем вбивать гвозди или шурупы.

Расстояние между навесными стропилами

Односкатная крыша обычно прикрепляется к стене другого здания и выступает вниз и наружу, чтобы нестись на стене или на балке, поддерживаемой стойками. Односкатное стропило также можно использовать для создания односкатной крыши на различных зданиях, обеспечивая единую линию крыши с высокой стеной и более низкой стеной, поддерживающей стропила. Ширина здания или расстояние от стены до опорной балки определяют пролет стропил, шаг и уклон.

Расстояние между навесными стропилами обычно составляет 16 дюймов и 24 дюйма по центру в зависимости от выбранного типа кровельного покрытия. Стропила в центре 24 дюйма с обвязкой для поддержки металлической кровли дешевле, чем стропила в центре 16 дюймов, покрытые OSB или фанерой и металлической кровлей. Пролет определяет глубину стропил и расстояние между ними в зависимости от используемой породы и сорта древесины, переменных нагрузки и прогиба.

В зависимости от конструктивных особенностей, бюджета и всех других факторов, #2 SPF 2×4 с 12-дюймовыми центрами работают до 8 футов. Однако увеличение коэффициентов нагрузки и прогиба может потребовать досок большей толщины или более прочной породы и сорта древесины. Некоторые строители предпочитают использовать 2×6 с центральным расстоянием 16 или 24 дюйма, поскольку здесь меньше стропил и меньше работы, поэтому, если местные правила или строительный отдел не установили требования, это часто зависит от предпочтений и бюджета.

Расстояние между стропилами для крыши крыльца

Расстояние между стропилами для крыши крыльца зависит от длины пролета доски, нагрузки, которую она должна выдерживать, коэффициентов прогиба, а также породы и сорта древесины. Немаловажным фактором является и конструкция крыши крыльца. Это может быть стиль навеса, стиль плоской перголы, остроконечный или какой-либо другой стиль или смесь стилей. Крыша может быть закрыта для защиты от непогоды или отделана планками для защиты от солнца, но не от дождя, поэтому назначение также влияет на расстояние.

Крыши в теплом климате должны выдерживать только легкие нагрузки, поэтому могут располагаться дальше друг от друга, но ветер может быть фактором, влияющим на конструктивные требования. В регионах с сильными снеговыми нагрузками пролет и расстояние могут иметь другие ограничения и должны быть ближе друг к другу. Отделка крыши также может влиять на расстояние между балками крыши. Как правило, расстояние между стропилами крыши крыльца составляет 16 или 24 дюйма по центру.

Заключение

Промышленный стандарт для кровельных балок или стропил составляет 12”, 16”, 190,2 дюйма и 24 дюйма по центру, хотя обычно стропила располагаются на расстоянии 16 или 24 дюйма по центру. Промежуток между членами может быть разным, если он соответствует требованиям кодекса.

Порода древесины, сорт, коэффициент нагрузки, прогиб и пролет влияют на зазор между стропилами и размеры стропил.
