Размеры профлиста для забора – как подобрать толщину, длину и ширину профлиста для забора

Как выбрать профлист для возведения забора. Советы и рекомендации.

Размеры профлиста для забора, толщина листа, его длина и ширина, являются основными параметрами, по которым выбирают материал для строительства. Остальные критерии — это высота и шаг волны, тип покрытия. Профнастил чаще других материалов применяется в строительстве заборов и ограждений. Среди причин популярности профлиста можно выделить такие качества, как прочность, надежность, эстетичность, длительный срок службы.

Виды профнастила для забора

Профнастилом называется тонколистовая легированная рулонная сталь, нарезанная на листы определенного размера. Чтобы придать профлисту пространственную жесткость и устойчивость к боковым изгибающим нагрузкам, листы прокатывают на профилегибочном стане. Для предотвращения коррозии металл покрывают защитными или комбинированными покрытиями.

Чтобы понять, какой профнастил лучше для забора, нужно учитывать вид и характеристики антикоррозионного покрытия.

По типу покрытия металлопрофиль бывает:

• Оцинкованным. Листы с фигурным профилем могут иметь цинковое, алюмоцинковое или алюмокремниевое покрытие, которое обеспечивает эффективную защиту металла от коррозии и влаги. Оцинкованные стальные листы можно использовать в районах с любым климатом, но нужно понимать, что оцинковка это не декоративное покрытие.
• Пластизолевым. Поверхность металла покрывают виниловой смолой путем напыления. Такое покрытие обладает повышенной устойчивостью к механическим воздействиям, но проигрывает металлопрофилю с полимерным покрытием по термостойкости и устойчивости к УФ-излучению. Поэтому профлист с декоративным пластизолевым покрытием редко используют в южных регионах.
• Полимерным. Профлист, покрытый полиэстером, характеризуется высокой антикоррозионной стойкостью, устойчивостью к механическим и атмосферным воздействиям. Металлопрофиль с полиэстеровым покрытием подходит для строительства заборов во всех климатических зонах.

Основные расцветки

RAL 7004
серый цвет

RAL 1014
бежевый

RAL 1015
светлая слоновая кость

RAL 3003
рубин

RAL 3005
красное вино

RAL 8017
шоколад

RAL 6002
зеленая листва

RAL 6005
зелёный мох

RAL 5021
морская волна

RAL 5005
синий

RAL 5002
ультрамарин

RAL 9002
белая ночь

RAL 9003
сигнально-белый

RAL 1018
жёлтый

Остальные оттенки

Оттенки желтой серии

RAL 1014

RAL 1015

RAL 1016

RAL 1017

RAL 1018

Оттенки красной серии

RAL 3002

RAL 3003

RAL 3004

RAL 3009

RAL 3011

Оттенки голубой серии

RAL 5002

RAL 5003

RAL 5004

RAL 5005

RAL 5007

Оттенки зелёной серии

RAL 6002

RAL 6005

RAL 6010

RAL 6018

RAL 6020

Оттенки серой серии

RAL 7001

RAL 7002

RAL 7004

RAL 7016

RAL 7024

Оттенки коричневой серии

RAL 8004

RAL 8011

RAL 8017

RAL 8019

RAL 8025

Оттенки – белый, черный, металлик

RAL 9002

RAL 9003

RAL 9005

RAL 9006

RAL 9010

Покрытия с принтом

Под
светлое дерево

Под
темное дерево

Под
кирпич

Под
красный камень

Под
рваный камень

Цвета профнастила для забора могут быть любыми.

Металлопрофиль выпускается любых оттенков из таблицы RAL. Можно приобрести листы с блестящей или матовой поверхностью, однотонные или с рисунком «под дерево», с имитацией кирпичной или каменной кладки.

Окрашенные листы бывают односторонними или двухсторонними. В первом случае лицевая сторона листа будет цветной или с рисунком, а оборотная — серой, окрашенной грунт-эмалью по металлу. У двусторонних листов обе стороны имеют комбинированное покрытие. Двухсторонние листы отличаются от односторонних не только декоративным внешним видом, но и более длительным сроком службы.

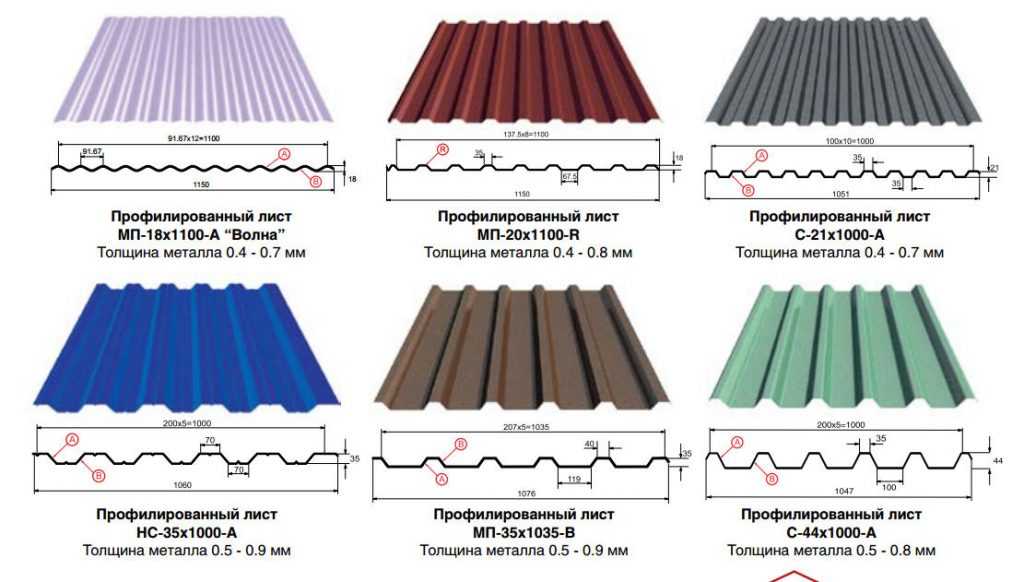

Марки и размеры профнастила для возведения забора

По назначению металлопрофиль бывает стеновым, кровельным или универсальным, что в маркировке обозначается индексами С, Н, НС соответственно. Цифры, идущие в маркировочном коде после буквенного обозначения, указывают на то, какой высоты профиль. Например, профлист с маркировкой С8 имеет высоту волны 8,0 мм, С18 — 18,0 мм.

Профнастил изготавливают из рулонной стали, толщиной которой находится в диапазоне от 0,28 до 1,0 мм. Стандартная ширина металлопрофиля от 0,6 (для Н) до 1,15 м (для С), длина — от 1,5 до 12,0 м. Чаще всего заборы делают из стенового профнастила марок С8-С20 толщиной 0,5-0,8 мм.

При расчетах материала для возведения ограждения нужно учитывать не только размеры листа, но и его полезную ширину. Дело в том, что когда листы монтируют на несущий каркас забора их устанавливают с нахлестом. Ширина нахлеста равна ширине одной волны. Такой способ монтажа позволяет избежать образования щелей между листами, при этом со стороны не видно стыков и забор смотрится как единое целое. Поэтому, если общая ширина металлопрофиля составляет 1,15 м, то его рабочая ширина будет равна 1,10 м.

Вес металлопрофиля

Толщина металла влияет на жесткость и прочность ограждающей конструкции, а также на ее вес. От массы материала, который применяется для заполнения пролетов, зависит нагрузка на несущий каркас и фундамент. Именно вес и высота забора, а также вид почвы и ветровая нагрузка влияют на способ монтажа опор, на размер сечения и толщину стенок профильной трубы для опорных столбов и горизонтальных лаг.

Чем больше высота ограждения, тем меньше должна быть ширина пролета.

На глухие высокие заборы сильнее действует ветровая нагрузка, а значит потребуются более толстые трубы для каркаса и дополнительный ряд лаг. Для установки тяжелого высокого забора на участке со слабой просадочной и влажной почвой потребуется усиленный фундамент.

Назначение металлопрофиля в зависимости от его толщины:

• до 0,35 мм — временные ограждения стройплощадок, объектов, находящихся на ремонте или реконструкции;
• до 0,5 мм — монтаж заборов для частных домов, садовых и дачных участков;
• до 0,8 мм — установка ограждений на территориях складских помещений и объектов промышленного назначения.

Масса листа с фигурным профилем напрямую зависит от толщины металла и высоты гофра. Например, вес одного метра длины металлопрофиля марки С18 при ширине 1,0 м толщине 0,70 мм составляет 7,43 кг. Соответственно лист длиной 2 м весит 14,86 кг, а трехметровый профилированный лист будет весить 22,2 кг.

Какие бывают размеры профлиста

Главная » Разное » Какие бывают размеры профлиста

Размер профлиста стандартный

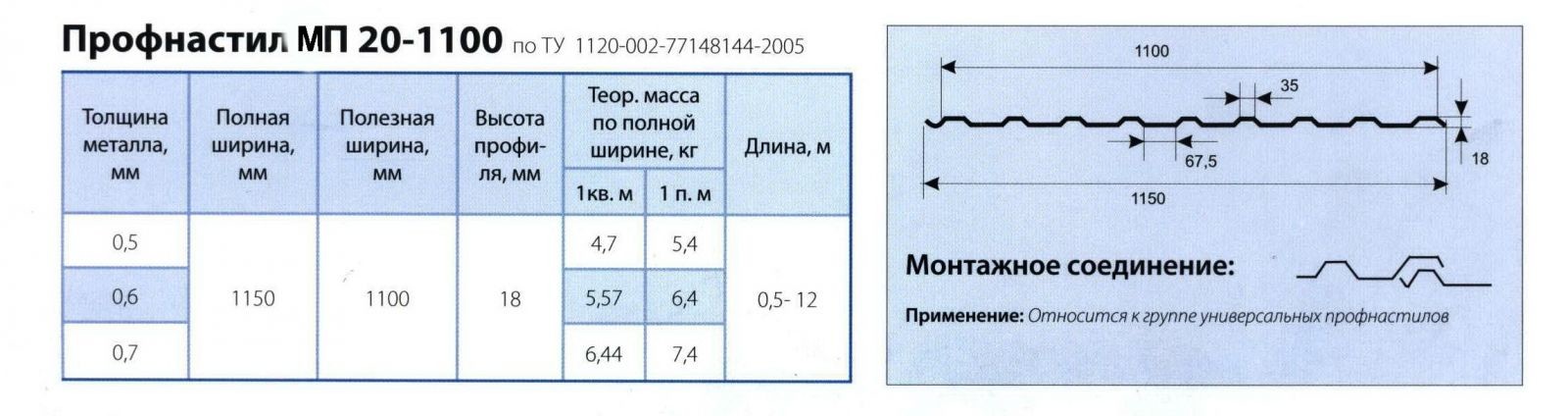

Размеры профлиста для забора — ширина, толщина, длина

Любой владелец собственного дома, который хочет сделать надежное ограждение, красивый фасад здания или кровлю, будет использоваться профилированные листы. И в обязательном порядке ему необходимо знать, какие профлисты для забора и размеры листа необходимо использовать для строительных работ. Это необходимо и для того, чтобы рассчитать общее количество материала, и для того, чтобы спланировать точное расстояние между опорными балками и крепежными элементами. Какие существуют установленные размеры профнастила для забора?

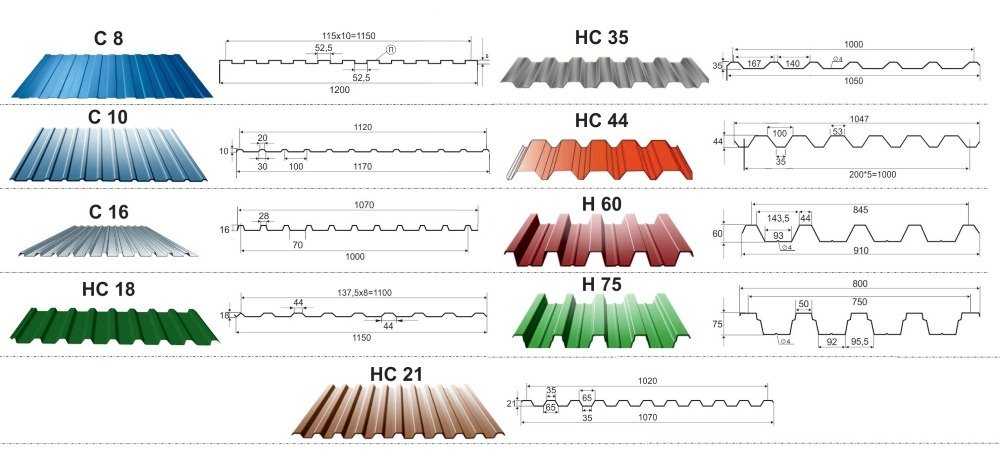

Размеры профилированных листов в зависимости от маркировки и предназначения

В зависимости от типа профиля и его параметров, выделяют три основных категории профилированных листов: стеновые гофролисты, которые помечаются маркировкой «С», несущие листы с маркировкой «Н» и универсальные металлические профили, которые маркируются буквами «НС».

• Стеновой профнастил — это наиболее подходящий материал для создания заборов и ограждений, характерным отличием которого является небольшая высота гофры. Листы с маркировкой «С» используются в конструкциях, которые не предусматривают больших нагрузок, поэтому главная область применения — это небольшие ограждения, стеновые перегородки и каркасы для временных построек. Материал может использоваться несколько раз, а благодаря невысокому профилю (гофре), расчетное количество материала всегда меньше, чем для профнастила других марок. Наиболее популярные модели — это профнастил с маркировкой С8, С10, С21 и МП20
• Профнастил с маркировкой «Н» является самым прочным материалом, который изготавливается из толстых листов оцинкованной стали. Высота профиля начинается от 44 мм, благодаря чему жесткость листа существенно повышается по сравнению с аналогичными по размерам моделями других марок. Материал очень прочный, поэтому может использоваться как для установки заборов, так и для монтажа опалубки или перекрытий. Распространенные модели несущего профнастила — Н60, Н75, Н114
• Универсальный профнастил «НС» имеет высоту профиля от 20 мм. Дополнительную прочность обеспечивают ребра жесткости, которые позволяют использовать гофролисты для создания ангаров, гаражей, навесов или кровли, а также могут применяться для создания оградительных конструкций. Распространенными марками являются профлисты НС35, С44

Параметры профнастила для забора согласно с требованиями ГОСТа

Стандартные размеры профлиста для забора закреплены в ГОСТе 24045-94. Данный стандарт строго регламентирует основные типоразмеры листов, при этом указывается, что стоимость материала напрямую зависит от качества и марки используемой стали, толщины самих листов и типа декоративно-защитного покрытия.

Ширина

Если ознакомиться с нормативными требованиями ГОСТа на профлист, можно заметить, что указывается два параметра ширины профнастила. Это две разные величины, первая из которых указывает на рабочую ширину (или полезную), а вторая — полный размер.

Несмотря на существование ГОСТа, существуют профилированные листы, размеры которых не соответствуют указанным требованиям. Таких материалов более чем достаточно, но это не значит, что их нельзя приобретать. Многие производители выпускают профлист по ведомственных техническим условиям, которые составлены согласно с общеобязательными требованиями.

Очевидно, что цена на разные размеры профлиста для забора будет отличаться.

Профнастил: какие размеры листа лучше подойдут для забора?

Чем толще материал, тем он дороже.

Толщина

Вышеназванный стандарт также устанавливает толщину профилированных листов для забора. Согласно с нормами, листы могут изготавливаться из металлических листов, толщина которых находится в пределах 0.35-1.2 мм. Соответственно, профлисты с толщиной 0.35 мм являются самыми дешевыми и менее подходящими для установки заборов и других оградительных конструкций.

Для монтажа заборов чаще всего используются листы с толщиной стали 0.6-0. 7 мм. Подобный профиль достаточно сложно деформировать, а согнуть его поперек ребер жесткости невозможно без специальных инструментов.

Длина

Стандарт также регламентирует длину профилированных листов. Уточним: под длиной подразумевается кратность одного участка материала.

Установленной длины не существует, поскольку профнастил выполняется из прокатной стали и может быть любых размеров, в зависимости от требований заказчика или желания производителя.

Тем не менее, в стандарте закреплено положение, которое устанавливает мерную длину для стенового профнастила в пределах 2.4-6 метров, при этом кратность составляет 300 мм.

Отметим, что несмотря на широкий диапазон возможной длины, на практике редко встречаются профлисты по 6 метров — это обусловлено сложностями транспортировки. Поэтому если читателю понадобятся 6-метровые листы, то придется обращаться не к продавцу, а непосредственному производителю. Если же профлисты большой длины и будут в наличии у реализаторов, то их стоимость при пересчете на погонный метр будет выше, чем у листов той же марки, но меньшей длины.

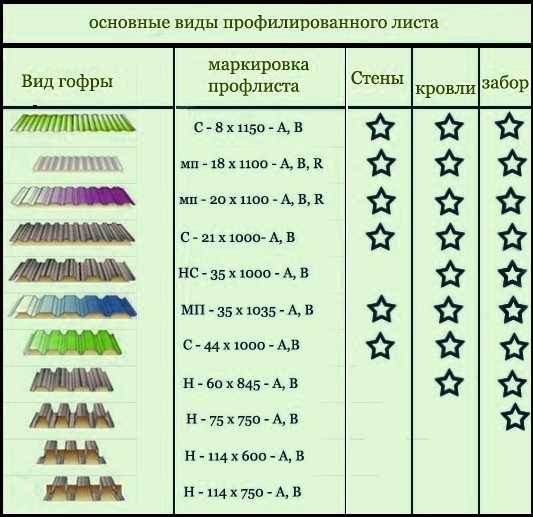

Какие профлисты лучше всего использовать для заборов?

Для установки заборов рекомендуется устанавливать универсальные или стеновые профилированные листы — высота волны обеспечивает необходимую жесткость конструкции, а толщина стали обеспечивает надежность. Рассмотрим наиболее распространенные варианты, которые читатель может применить на практике:

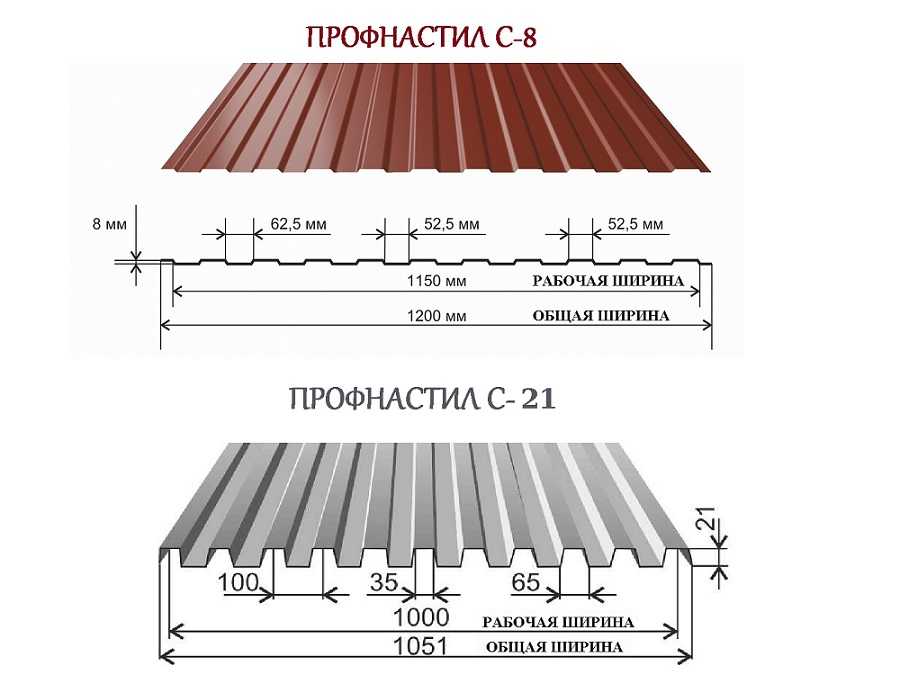

• Технические характеристики профнастила С8. Полная ширина составляет 1200 мм, рабочая ширина — 1150 мм. Толщина листа находится в пределах 0.4-0.8 мм, а кратность ребер (ширина) — 62.5 мм. Соответственно, длина листа может быть произвольной
• С21. Профилированные листы с трапециевидным профилем, стандартная длина которых составляет 2, 4 или 6 метров. Общая длина составляет 1051 мм, полезная — 1000 мм. Толщина металла — от 0.4 до 0.7 мм, а ширина гофры составляет 65 мм. Оптимальный вариант для большинства заборов
• НС35. Листы имеют высоту ребер жесткости 35 мм, общую ширину в 1060 мм и полезную в 1000 мм. Наблюдается повышенная толщина изделия — в пределах 0.7-0.9 мм. Ширина одной волны составляет 70 мм

Мы привели наиболее распространенные варианты, читатель же может выбрать и другие, которые соответствуют его требованиям.

Подведем итоги: среди трех марок гофролиста рекомендуется выбирать те, которые имеют достаточную толщину металла для создания надежных заборов. Лучше всего использовать универсальный или стеновой профиль, который предназначен для указанных целей. Конкретный вариант выбора зависит от самого покупателя.

Размеры профлиста для забора ширина и длина

Описание профлиста и его разновидностиСтандартные размеры профнастила — толщина, максимальная длина

Правила расчета материала для кровли

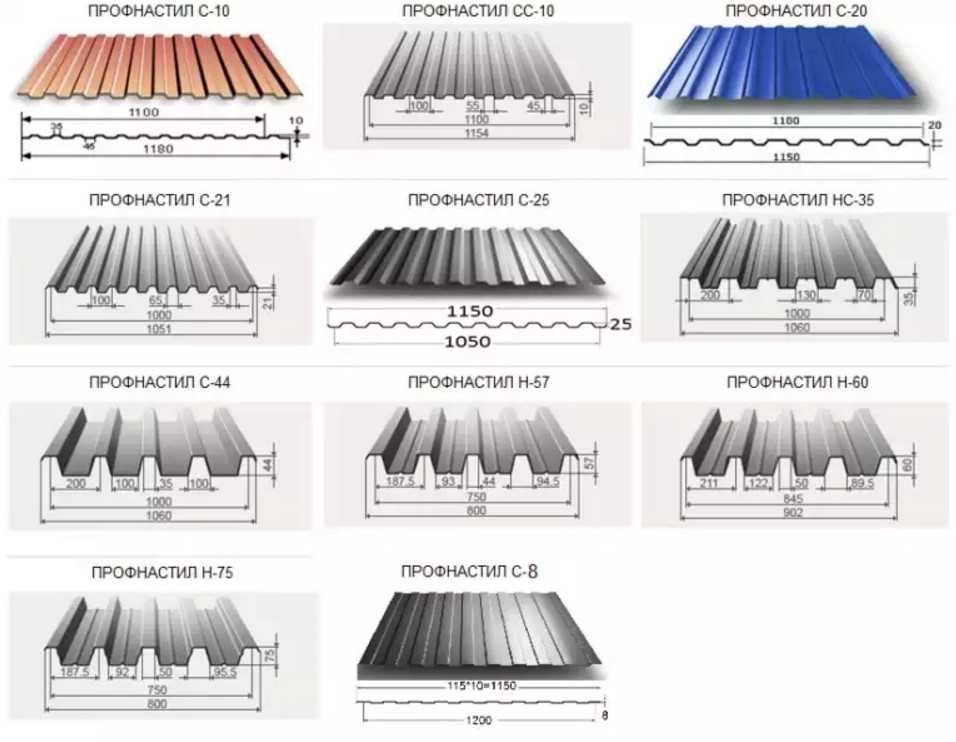

Какие бывают размеры профнастила?

Им часто обшивают заборы на дачных и загородных участках, так как он достаточно прочен, выдерживает практически любые ветровые нагрузки и не боится осадков. В добавление к этому данный материал достаточно долговечен, так что, сделав из него кровлю или забор, можно на долгое время забыть об их ремонте.

Однако даже если ремонт потребуется, проведение данной процедуры не должно вызвать сложности — профнастил крепится к каркасу с помощью саморезов. Чтобы заменить поврежденные листы, достаточно открутить их, установить на новые, а затем так же прикрутить. Пожалуй, главной проблемой может быть подбор подходящего оттенка, так как благодаря технологии изготовления данного материала он представлен на рынке в большом количестве расцветок.

Разновидности материала

Основными назначениями профлиста являются использование его в качестве покрытия для кровли и забора, и для каждого из них используются разные его виды. Всего существует три разновидности данного материала:

• Н — кровельный;
• С — стеновой;
• НС — комбинированный.

Они отличаются своими характеристиками, и потому для изготовления кровли лучше выбирать тип Н, а для забора — тип С. Тип профлиста НС является универсальным и подходит для обеих целей, а потому является наиболее используемым. Кроме этого, существуют маркировки A и R, обозначающие пригодность использования материала для покрытия кровли. Профили типа А не имеют гидрозатвора и окрашиваются с одной стороны, а потому пригодны только для изготовления забора.

Кроме этого, листы профнастила для забора или кровли могут различаться покрытием: оно может быть просто оцинкованным, может быть обработанным полимерным материалом, а также может быть покрытым слоем пластизола. Обычные оцинкованные листы менее всего защищены от внешних воздействий, листы с полимерным покрытием являются компромиссным вариантом, а также имеют широкий выбор расцветок, а покрытые пластизолом профлисты имеют наилучшую защиту от внешних воздействий и наибольшую стоимость.

Параметры материала

Основными параметрами, на которые стоит обращать внимание при выборе профлиста, являются следующие:

• Толщина;
• Длина и ширина;
• Профиль волн.

Толщина профнастила для крыши является наиболее важным параметром, так как именно от её значения будет зависеть степень нагрузок, которые сможет выдержать лист. Соответственно, чем он толще, тем он прочнее. Такие размеры профнастила, как длина и ширина листа, также стоит учитывать, так как от них зависит, насколько часто нужно обустраивать обрешетку и какое количество крепежа понадобится. Высота и ширина волн на листах может достаточно серьёзно варьироваться, и чем больше высота и меньше ширина, тем прочнее материал.

Стандартные размеры

Чтобы правильно выбрать профнастил, размеры которого будут удовлетворять техническим требованиям проекта, необходимо определить, какой из профилей окажется наиболее подходящим. Необходимо помнить, что размеры профнастила для забора отличаются от такового для кровли, а также существует универсальный комбинированный тип.

Наиболее распространёнными на рынки являются такие виды профлиста, как Н-8, Н-60, НС-10, НС-15, НС-20 и некоторые другие. Первые два из них являются разновидностями кровельного материала, а остальные — комбинированными. Самой популярной маркой профнастила для забора является С-20, так как имеет достаточную жесткость и умеренную стоимость.

Стандартные размеры различных маркировок профнастила можно представить в виде следующей таблицы:

Следует помнить, что, чтобы покупка профнастила была экономически выгодной, следует заранее просчитать объем необходимого материала и приобретать такой вид листа, который необходим для конкретной цели.

МаркировкаТолщина листаДлина листаШирина листаВысота волн

Н-8	0,5-0,9 мм	500-800 мм	1200 мм	8 мм
Н-60	0,5-1,2 мм	3-12 м	902 мм	6 см
НС-10	0,5-1 мм	50 см — 12 м	1145 мм	10 мм
НС-15	0,5 мм	1,2-6 м	930 мм	15 мм
НС-20	0,5-1 мм	2-12 м	1125 мм	20 мм
С-20	0,45-0,7 мм	0,5-12 м	1150 мм	20 мм

Какой бывает профнастил в зависимости от применения и покрытия.

Какой выбрать для своего дома

Профнастил — этот материал является довольно распространенным и необходимым в строительстве частных домов (смотрите: типы частных домов). Профилированные листы являются противоположностью другим материалам, так как эти листы имеют разнообразные виды, цвета, размеры и технические характеристики.

Что такое профнастил

Профнастил — это материал, используемый в строительстве, является настилом из профилированного стального листа, который имеет трапециевидную гофру. Его изготавливают на оборудовании, предназначенном для производства гнутых профилей разных сечений. При изготовлении лист покрывают специальным веществом для того, чтобы материал не был подвержен коррозии.

Профнастил по ГОСТу

Для того, чтобы все нюансы, связанные с профнастилом были регламентированы, были созданы единые нормы, регулирующие широкое использование этого строительного материала.

Таким документом является ГОСТ 24045—94. Это необходимо для того, чтобы покупатели имели возможность следовать общим правилам и выбирать, какой из материалов соответствует общепринятым стандартам, а также для того, чтобы обеспечивать универсальность технических требований производства материала для всех производителей.

Этот документ называется «Профили листовые гнутые с трапециевидной гофрой для строительства». В нем собраны общие правила и требования, которые устанавливаются перед изготовителями при производстве профлистов. Данный стандарт распространяется и на профнастилы, выпускаемые на специальных станках и часто используемые в строительстве.

Типы

Ниже рассмотрим, какие бывают типы и виды профнастила в зависимости от сферы применения.

Кровельный профнастил

Такой вид материала используется для строительства легких по весу, непроницаемых крыш, которые обладают большим сроком эксплуатации. Он является относительно жестким и способным переносить большие нагрузки — это отличает его от других видов. Кровельный профнастил используют также для облицовочных работ, так как он имеет красивый и презентабельный вид.

К преимуществам можно отнести — легкость, низкая цена, долговечность, простота монтажа.

Несущий профнастил

Такой вид материала применяется тогда, когда устанавливаются части зданий и сооружений, которые испытывают существенные нагрузки. Он отличается имеющимися на гофре бороздками, а также высотой профиля.

К преимуществам несущего профнастила можно отнести — возможность заказать нужный размер, приемлемая цена большой срок эксплуатации, легкость и быстрота монтажа.

Стеновой профнастил

Такой профнастил применяют при сооружении заборов, а также внешних и внутренних стен.

Он является популярным материалом, так как защищает от коррозии и цена доступная.

К преимуществам можно отнести — легкость по весу, простота монтажа, невысокая стоимость.

Виды в зависимости от типа защитного покрытия

В зависимости от покрытия профнастил можно разделить на две группы:

1. Покрытый цинком или алюцинком.
2. Покрытый полимерным составом.

Покрытия применяют для того, чтобы профнастил не был подвержен коррозии.

Оциновка

Оцинковка является самой простой защитой. Она производится горячим способом, то есть для этого профнастил опускают в расплавленный цинк и, тем самым, добиваются защитного слоя. Такой готовый материал имеет самую дешевую цену.

Алюмооцинкованный профнастил

Для такого защитного покрытия применяется смесь алюминия и цинка. А для их прочной связи необходим кремний. Такое покрытие в 2 раза больше обладает коррозийной стойкостью, чем покрытие цинком.

Настил из профилированного листа с таким покрытием подойдет для крыш домов, находящихся у оживленной трассы, возле моря или в индустриальной зоне. Для создания большей прочности профнастилы грунтуют, а после этого покрывают полимером.

Пластизол

Пластизол защищает от механических нарушений. Он является самым прочным из полимеров.

Применяется в тяжелых климатических условиях. Так как этот материал не зависит от влияния агрессивных сред.

Но со временем он может выцветать.

Полиэстер

Полиэстер является крепким и декоративным полимером. Большинство материалов покрывают полиэстером. Он хорошо противостоит коррозии. Легко переносит мороз и жару, а также долгий период времени не теряет свою окраску. Имеет презентабельный вид.

Пурал

Пурал является новинкой. Он обладает повышенной устойчивостью к ультрафиолету. Его используют как для крыш, так и для облицовки зданий.

Покрытие PVDF

Данный материал очень устойчив к неблагоприятным погодным условиям. Сохраняет свой цвет на протяжении долгих лет. Он используется чаще всего для облицовки фасадов домов.

Полимерную защиту различных видов настилов из профилированных листов необходимо закрепить. Для этого используется пленка, которая покрыта лаком и краской. Она многослойная. Это еще больше уменьшает вероятность коррозии. Такую процедуру следует повторять каждые несколько лет.

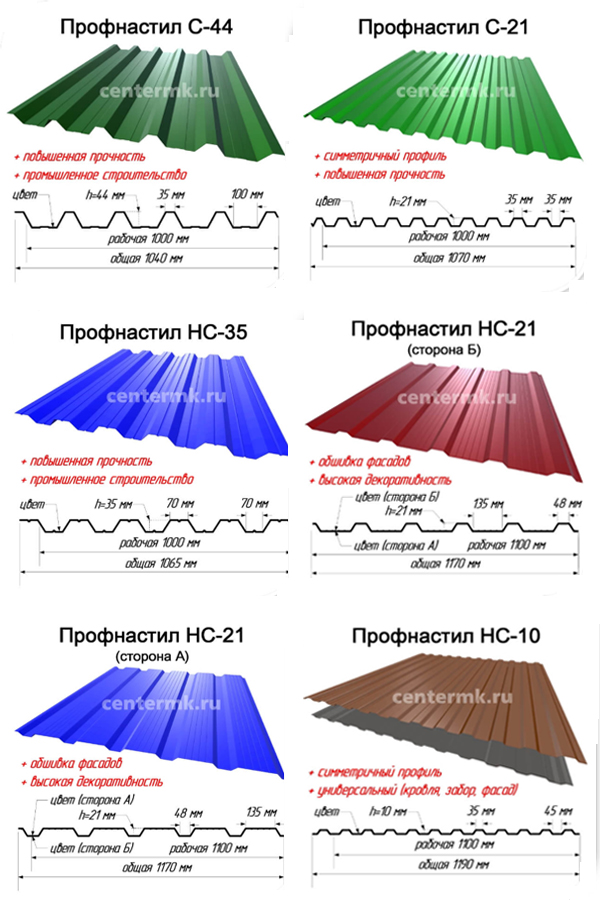

Размеры листа профнастила

Профилированные листы разделяют на 3 вида:

1. С — стеновые.
2. НС — универсальные (применяются для сооружения стен и настила покрытий).
3. Н — кровельные.

Все профилированные листы делятся на различные виды. Это зависит от величины волны, используемой маркировки и других параметров. Они могут иметь различные размеры, посмотрите на таблицу ниже:

Длина профлистов является отдельной категорией ГОСТа.

Значения для листов типа Н или НС согласно ГОСТу: мерная длина должна находиться в промежутке от 3 до 12 метров, а кратная длина — не больше 250 мм. Для листов типа НС и С мерная длина должна быть 2.4—12 метров, а кратная длина — не больше 300 мм.

Существует возможность отклонения от норматива и производство профнастила любой длины по взаимному согласию заказчика и производителя.

Значения параметров профлистов типа Н

Длина может иметь произвольные размеры, если этого хочет заказчик или если это зависит от технических требований производства материала изготовителем.

На высоту волны влияет марка листа и она может быть в промежутке от 57 до 114 мм.

Ширина одного листа может быть в промежутке от 600 до 845 мм. Самой большой шириной обладают листы с маркировкой Н60, а самой маленькой — листы Н114.

Настилы из профилированных листов могут иметь толщину в диапазоне 0. 6—1.0 мм. Толщина в 1 мм существует только для листов с маркировкой Н114 и шириной 600 или 750 мм. Самой маленькой толщиной обладают листы с маркировкой Н57.

На вес профнастила влияют все параметры, перечисленные выше. Согласно ГОСТу, 1 квадратный метр листов типа Н может иметь вес от 7.5 до 17.2 килограмм. Необходимо знать, как рассчитывается вес профнастила для того, чтобы можно было определить нужное количество материала для определенных целей строительства.

Параметры профлистов типа НС

Согласно ГОСТу 24045—94, установлены значения параметров для профлистов НС35 и НС44:

• Длина может быть произвольной, как и для листов типа Н.
• Для этой марки размеры высоты волны (гофры) принимают значение — 35 и 44 мм.
• Ширина таких профлистов одинакова и равна 1000 мм.
• Толщина может находится в промежутке от 0.6 до 0.8 мм.
• Вес профилированных листов колеблется в промежутке от 6.4 до 9.4 кг, больший вес имеет профнастил НС44.

Значения параметров профлистов типа С

В ГОСТе установлены параметры для четырех основных видов данной марки — С10, С15, С18 и С21:

• Длина, как и в предыдущих случаях, является произвольной величиной.
• Высота волны варьируется в промежутке от 10 до 21 мм.
• Ширина профилированных листов должна находится в пределах 800—1000 мм.
• А толщина изделий установлена в диапазоне 0.4—1.0 мм.
• Вес 1 квадратного метра профнастила колеблется в промежутке 4.4—10.3 кг.

Сфера применения профнастила

Данный материал очень популярен и он используется для многих целей:

• для производства заборов и ограждений;
• для кровли. Профнастил с покрытием из полиэстера может использоваться вместо металлочерепицы: переделка старой кровли, кровля навесов, подвесных потолков, крыш;
• для строительства крыш и навесов;
• для сооружения стен — это стеновые ограждения объектов; перегородки; производство трехслойных стеновых панелей;
• для сооружения быстровозводимых зданий. К ним относятся: киоски, гаражи и т.д. Профнастил выполняет для этих зданий две цели: является конструктивным элементом и придает презентабельный вид фасаду;
• в качестве несъемной опалубки.

Некоторые типы профнастила могут переносить большие нагрузки – динамические и статические. Его используют как часть железобетонной конструкции при сооружении стеновых перегородок и перекрытий.

Необходимую прочность и жесткость крыше и стенам обеспечивают стальная основа и рёбра жёсткости. Стены и кровля из настилов из профилированных листов не отяжеляют сооружения и характеризуются отличной непроницаемостью.

Преимущества профнастила

К преимуществам относят:

• долговечную эксплуатацию. По данному пункту у профнастила нет конкурентов, так как качественная оцинкованная сталь гарантирует срок эксплуатации металлопрофиля — 50 и более лет;
• маленький вес;
• доступная цена;
• устойчивость к перемене температуры;
• простота монтажа. Даже человек без специализированных навыков и опыта сможет самостоятельно сделать монтаж кровли, специальных инструментов для этого не нужно;
• разнообразие цветов. благодаря этому можно осуществить различные дизайнерские идеи;
• универсальность. Так как этот материал может использоваться для различных целей и в различных направлениях. Он может служить кровельным материалом, а может использоваться и для обшивки зданий, возведения заборов, перегородок и строительства сооружений из него.

Недостатки профнастила

Недостатком профнастила является:

• он практически не поглощает шум, поэтому у него слабая звукоизоляция;
• если защитный слой листа повредится, то это ухудшит его стойкость к коррозии;
• потеря непроницаемости при неправильной установке и монтаже.

Профнастил имеет большую известность, так как является достаточно качественным и удобным материалом для использования в строительстве зданий и сооружений.

Используя его, можно на долгий период времени забыть о возникновении проблемы защиты своего дома от различных осадков. Помимо своей функциональности, профнастил обладает презентабельным видом и может украсить здание и придать ему привлекательный вид.

---

Смотрите также

• Монтаж столбов для забора
• Стальные гаражные ворота распашные
• Гаражные стальные ворота
• Изготовление заборов из металлопрофиля
• Закладная для откатных ворот чертеж
• На каком расстоянии можно строить дом
• Деревянный белый забор
• Уплотнение ворот гаража
• Как крепить перила к балясинам и столбу
• Изготовить рольставни своими руками
• Расстояние между деревьями в саду

Как измерить коробку из гофрокартона

Когда дело доходит до упаковки, один размер не подходит всем. Если у вас есть существующая коробка, которую вы хотите, чтобы ваш производитель упаковки воспроизвел (и он ее изначально не проектировал), вам нужно будет сообщить им желаемые размеры коробки. Однако знать, как точно измерить коробку, не так просто, как может показаться. Простое неправильное измерение может привести к дорогостоящим и трудоемким неудачам в вашем проекте.

Давайте подробнее рассмотрим, как правильно измерить обычную коробку RSC, используя точные измерения, чтобы вы могли быть уверены в результате изготовления упаковки по индивидуальному заказу.



Коробки из гофрокартона: три набора размеров

Размер коробки из гофрокартона всегда выражается тремя размерами: длиной, шириной и глубиной, или Д x Ш x Г. Длина – это всегда самая длинная сторона коробки с клапаном. У ширины тоже есть клапан, но эта сторона короче длины. глубина относится к площади между верхним и нижним отверстиями ящика (высота).

То, как вы измеряете длину, ширину и глубину вашей коробки, имеет значение. Коробки из гофрированного картона имеют три набора размеров: внутренние, внешние и размерные.

Внутренние размеры

Внутренние размеры коробки из гофрокартона отражают количество полезного пространства в собранной коробке. Внутренние размеры являются стандартными отраслевыми измерениями, используемыми для определения соответствия продукта, который входит внутрь.

При заказе ящиков размеры, указанные по умолчанию, относятся к внутренним размерам. Например, коробка размером 10 x 10 x 6 дюймов будет иметь 10 дюймов пространства от стены до стены (длина и ширина) и 6 дюймов пространства снизу вверх (глубина).

Внутренние размеры имеют решающее значение при поиске стандартной коробки, подходящей для вашего продукта, или при разработке индивидуальной коробки с нуля. Однако, если вы пытаетесь воспроизвести существующую коробку, это не самый точный набор размеров для сообщения производителю упаковки.

Внешние размеры

Внешние размеры коробки из гофрокартона отражают полный размер самой коробки в собранном виде. Это может быть полезно знать для целей доставки и инвентаризации. Например, наша коробка размером 10 дюймов x 10 дюймов x 6 дюймов сверху, если выражать ее внешние размеры, может иметь размеры 10 3/8 дюйма x 10 3/8 дюйма x 6 5/8 дюйма в полностью собранном виде.

Внешние размеры говорят нам только о конечном размере коробки, но ничего не говорят нам о толщине материала, из которого сделана коробка. Следовательно, они также не являются самым точным набором измерений, который можно предоставить вашему партнеру по упаковке.

Измерения по сумме баллов

Использование размеров по шкале — это наиболее точный способ измерения вашей коробки, если вы пытаетесь воспроизвести его у производителя упаковки. Измерения «от балла к баллу» измеряют расстояние между «выемками» вашей коробки (места, где ваша коробка складывается) и учитывают толщину гофрированного картона, также известную как припуски на материалы.

Вы заметите, что размер счета за счет находится где-то между внутренними и внешними размерами вашей коробки.

Измерение размеров коробки по количеству очков

Чтобы измерить размеры коробки по количеству очков, поместите перед собой отклеенную коробку внутренней стороной вверх. Используйте линейку, чтобы провести прямую линию точно посередине линий разреза, где коробка складывается. Отметьте две отметки, которые составляют длину, ширину и глубину коробки, создав четыре панели. Лучше всего использовать панели 2 и 3 при измерении длины и ширины.

С помощью рулетки измерьте длину, ширину и глубину коробки, измерив расстояние между отмеченными отметками. Ваши измерения должны быть в дюймах, округленных до ближайшей 1/16 дюйма.

Сообщая о своих измерениях The BoxMaker или выбранному вами производителю упаковки, обязательно сообщите своему торговому представителю, что вы даете им результаты измерений в баллах.

Соображения по размерам коробки

Помните, что измерения в зависимости от оценки, когда панели плоские, не являются фактическим полезным пространством в коробке. После того, как коробка сложена и клапаны на месте, часть этого пространства занята толщиной материала, складывающегося и образующего углы. Откидные створки также требуют некоторого пространства, когда они сложены. Чтобы определить полезное пространство коробки, используйте внутренние размеры. Если вы предоставили производителю упаковки информацию о количестве баллов, он может рассчитать для вас итоговые внутренние размеры.

Если вы сомневаетесь, выберите производителя индивидуальной упаковки, который может поддержать ваш проект с помощью талантливого и опытного персонала по проектированию конструкций. Удостоенная наград команда дизайнеров BoxMaker специально обучена для производства нестандартных коробок, которые идеально соответствуют размеру и характеристикам вашего продукта, или для реконструирования существующей упаковки, чтобы точно воспроизвести вашу коробку.

Как выбрать размер, форму и прочность упаковочной коробки — ноу-хау Grainger

Независимо от того, хотите ли вы отправить что-то меньшее, чем ваша рука, или такое большое, что его нужно перевезти в грузовике, важно выбрать правильную коробку. С различными формами, размерами и прочностью может быть сложно понять, с чего начать. Это руководство поможет вам выбрать транспортную коробку, соответствующую потребностям вашего бизнеса.

Транспортировочные ящики

От доставки заказов внешним клиентам до удовлетворения внутренних потребностей, таких как передача поставок и хранение, существует множество причин, по которым бизнесу могут потребоваться транспортировочные ящики. Услуги доставки в США не только взимают плату в зависимости от размера и веса отправляемой коробки, но и имеют ограничения по размеру и весу. Убедитесь, что ваша коробка не соответствует максимальным характеристикам, иначе ваша посылка может быть отправлена ​​грузовым перевозчиком.

Размеры и формы упаковочных коробок

Типичные стандартные упаковочные коробки изготавливаются из гофрированного картона. Вы можете выбрать из ассортимента форм и прочностей коробок. В зависимости от размера и веса вашего продукта вам может понадобиться более прочная коробка.

Ниже приведены наиболее распространенные формы и характеристики коробок. Тем не менее, есть много других типов коробок на выбор.

Размеры коробки

Первое, на что следует обратить внимание, это определить размер транспортной коробки. Коробки могут иметь традиционные прямоугольные и кубические формы или удлиненные формы и размеры для специального использования.

Кубики	Коробки-кубы имеют одинаковую длину по всем краям и квадратную форму со всех сторон.
Ящики разной высоты	Ящики разной высоты имеют конструкцию, позволяющую выбирать между различной высотой при сохранении фиксированной ширины и глубины. В зависимости от коробки у вас может быть два, три или более вариантов регулировки высоты коробки.
Коробки длинные	Длинные ящики имеют большую длину по сравнению с их шириной и высотой. Это позволяет загружать удлиненные предметы, которые можно перевозить на боку или лежать горизонтально.
Высокие ящики	Высокие ящики имеют меньшую длину и ширину по сравнению с более высокими ящиками. Это делает их лучшими для перевозки высоких предметов, которые нельзя сложить и которые должны оставаться в вертикальном положении во время транспортировки.
Телескопические ящики	Телескопические ящики позволяют перевозить длинные предметы, которые могут не поместиться в один ящик. Они подходят друг к другу и хорошо подходят для перевозки больших и высоких предметов.
Ящики с боковой загрузкой	Коробки с боковой загрузкой часто бывают широкими и тонкими с отверстием на узкой стороне для загрузки или выгрузки предметов, форма которых похожа на фотографию или плакат в рамке, среди прочего.

Прочность коробок

Прочность транспортировочных коробок обычно измеряется с помощью испытания на сжатие краев (ECT) для определения прочности при штабелировании или теста Маллена для определения веса на разрыв. Одна из этих двух мер будет напечатана на любой транспортировочной коробке из гофрированного картона как часть сертификата производителя коробки (BMC) — круглого штампа, на котором указано название производителя и другая техническая информация.

Две наиболее часто используемые упаковки для транспортировки:

• 32 ECT: Коробки этого типа могут выдерживать вертикальное сжатие до 32 фунтов на квадратный дюйм и обычно используются при штабелировании более легких грузов.
• 200#: для тяжелых грузов коробки 200# являются популярными вариантами, и обычно их прочность на разрыв примерно на 50% выше, чем у коробок 32 ECT.

Используйте приведенную ниже таблицу, чтобы выбрать тип коробки в зависимости от веса вашего отправления, используя рекомендации по прочности UPS и Fiber Box Handbook. Если вам нужна коробка, выдерживающая давление более 200 фунтов, доступны более прочные, сверхпрочные коробки.

Руководство UPS	Справочник по оптоволоконным коробкам	Тип коробки
30 фунтов	65 фунтов	32 ECT Одностенный
40 фунтов	65 фунтов	200# Одностенный
50 фунтов	95 фунтов	44 ECT Одностенный
60 фунтов	100 фунтов	48 ECT Двойная стенка
80 фунтов	120 фунтов	51 Двойная стенка ECT
	160 фунтов	71 ECT Двойная стенка
	280 фунтов	90 ECT Тройная стенка

Копаем глубже: Прочность на разрыв (Mullen) по сравнению с ECT

Почему существует два разных рейтинга прочности коробки? Ящики для хранения и транспортировочные ящики подвергаются различным видам использования и неправильного обращения, что может привести к их поломке по-разному. Одна коробка может быть проколота при столкновении на сортировочном предприятии, а другая может рухнуть на складе под постоянной нагрузкой. Характеристики, которые помогают ящику противостоять одному типу повреждений, мало что могут сделать для предотвращения другого, поэтому оценка и сравнение общей долговечности представляет собой сложную задачу.

Прочность на разрыв коробки из гофрированного картона является мерой долговечности, оцениваемой с помощью теста Маллена, который включает медленное приложение гидравлического давления к лицевой стороне гофрированного картона до тех пор, пока его компонент облицовочного картона не разорвется. Один общий рейтинг прочности на разрыв для коробок из гофрокартона составляет 200 #, который присваивается материалу, который может выдержать не менее 200 фунтов на квадратный дюйм в условиях испытаний до того, как он разорвется.

Согласно «Картонам, ящикам и гофрированному картону: Справочник по технологии упаковки из бумаги и дерева» (Диана Тведе, Сьюзан Э. М. Селке), прочность на разрыв полезна для прогнозирования того, как коробка выдержит силы, которые она испытывает, когда она падение, толкание, защемление или иное грубое обращение, как это часто бывает на высокоскоростных сортировочных предприятиях, где коробки, многие из которых содержат ненадлежащим образом закрепленные грузы, могут упасть или удариться друг о друга. По этой причине некоторые грузоотправители предпочитают использовать транспортировочные коробки, которые были оценены в соответствии с тестом Маллена, который демонстрирует устойчивость к такого рода нагрузкам.

Испытание на сжатие кромки (ECT) — это способ прогнозирования прочности на сжатие коробки из гофрированного картона. Согласно «Руководству по проектированию пакетов, третье издание» (Джозеф Ф. Хэнлон, Роберт Дж. Келси, Холли Форчинио), ECT был разработан как более прямой индикатор способности коробки выдерживать статическую нагрузку в течение периода времени. время. Эту способность также называют прочностью штабелирования гофрированного ящика.

Грубо говоря, ECT можно рассматривать как измерение жесткости доски, когда коробка стоит в заданном положении. Процедура тестирования включает в себя установку куска гофрированного картона на край так, чтобы его канавки были вертикальными (вертикальными), а затем измерение усилия, направленного вниз, необходимого для разрушения картона.

Когда коробки уложены на поддоны, они, скорее всего, будут подвергаться гораздо меньшему грубому обращению, которое вызывает разрыв стенок коробки, но их прочность при штабелировании по-прежнему очень важна. По словам Тведе и Селке, многие грузоотправители грузов на поддонах предпочитают выбирать ящики на основе рейтинга ЕСТ, потому что это более прямо описывает прочность штабелирования.

Транспортировочные коробки — важная часть доставки продукции

Имея подходящие коробки, готовые к отправке, ваш бизнес может успешно удовлетворить свои потребности в доставке и упаковке, обеспечивая при этом безопасную и надежную доставку. Потратив время на изучение размеров и форм упаковочных коробок, вы сможете добиться наилучших результатов для своих клиентов, а это идеальный результат для любого бизнеса.

Что такое гофрированный картон?

Коробка из гофрированного картона начинается с гофрированного картона, который представляет собой композитный материал, изготовленный из двух или более листов картона. Лист, который образует центр куска гофрированного картона, называется средним: ему придают волнообразную гофрированную форму, а затем вклеивают между плоскими листами, называемыми вкладышем или лайнером. Волны среды называются ее флейтами.

Когда один гофрированный материал помещается между двумя вкладышами, получается кусок одностенного картона, который является стандартным материалом для гофрокоробов.

Двустенный картон сочетает в себе два гофрированных материала и три вкладыша и образует сверхпрочный ящик, обычно используемый для более тяжелых предметов, таких как крупная бытовая техника.

Тройная плита сочетает в себе три средних и четыре облицовочных плиты. Согласно «Иллюстрированному глоссарию упаковочных терминалов» Уолтера Сороки, трехслойная плита достаточно прочна, чтобы заменить пиломатериалы во многих упаковочных целях, таких как контейнеры для сыпучих материалов и упаковка машин.

Односторонний гофрированный картон изготавливается путем приклеивания гофрокартона к одному облицовочному картону и обычно используется в качестве прокладочного материала для предметов в других контейнерах.

Типы закрытия транспортировочной коробки из гофрированного картона: RSC, FOL, HSC

Наиболее широко используемый тип транспортировочной коробки из гофрированного картона называется обычным контейнером с прорезями (RSC). На коробке в стиле RSC все закрывающие клапаны имеют одинаковую длину — половину ширины коробки. Это означает, что внешняя пара клапанов будет встречаться посередине в закрытом состоянии, а другой набор клапанов — внутренние клапаны — не будет.
