13 способов как согнуть профильную трубу
Чтобы согнуть профильную трубу под 90 градусов, можно использовать разные способы. В сегодняшней статье рассмотрим некоторые из них.
Содержимое
- 1 Простой способ как согнуть профтрубу 90 градусов
- 1.1 Основные этапы работ
- 1.2 Видео
- 2 Как согнуть профильную трубу под прямым углом
- 2.1 Основные этапы работ
- 2.2 Видео
- 3 Как соединить профильные трубы разного размера под 90 градусов с помощью сварки
- 3.1 Основные этапы работ
- 3.2 Видео
- 4 Как сделать изгиб под 90° для профильной трубы
- 4.1 Основные этапы работ
- 4.2 Сборка углового соединения
- 4.3 Видео
- 5 Три способа соединения профильной трубы под 90°
- 5.1 Первый способ — самый простой.
- 5.2 Еще два способа сварки профильных труб
- 5.3 Видео
- 6 Соединение профтрубы под углом 90 градусов без сварки и болтов
- 6.
1 С чего начать? - 6.2 Основные этапы работ
- 6.3 Видео
- 6.
- 7 Необычный способ сварки профильной трубы под 90 градусов
- 7.1 Основные этапы работ
- 7.2 Видео
- 8 Альтернативный способ соединения двух профильных труб
- 8.1 Основные этапы работ
- 8.2 Видео
- 9 Простой самодельный шаблон для резки профильной трубы
- 9.1 Процесс изготовления шаблона
- 9.2 Видео
- 10 Как сделать кондуктор-шаблон для резки профильных труб
- 10.1 Процесс изготовления приспособления
- 10.2 Видео
1 С чего начать?Простой способ как согнуть профтрубу 90 градусов
Рассмотрим один из способов сгибания квадратной профильной трубы под углом 90 градусов. Берите себе на заметку.
Читайте также: Как сделать меднение металла в домашних условияхВ качестве «подопытного» будем использовать отрезок профильной трубы размером 40х40 мм.
Своим опытом поделился с нами автор YouTube канала KH welding.
Идея классная, поэтому однозначно заслуживает внимания.
Первым делом отрезаем кусок профиля требуемого размера (в данном случае — 30 см). Размечаем заготовку и отмечаем центр.
Далее от центральной точки откладываем еще две точки — по 20 мм в обе стороны, и чертим прямые линии. От каждой линии откладываем ещё две точки на расстоянии 40 мм (размер профильной трубы) и тоже чертим линии.
Читайте также: Как сделать скейтборд с бензиновым двигателемВ результате у нас должно получиться три квадрата размером 40х40 мм, как на фото ниже.
С помощью угольника переносим начерченные линии на остальные стороны профильной трубы.
На двух параллельных сторонах заготовки в крайних квадратах дополнительно чертим диагонали. Откладываем на них отрезки длиной по 40 мм и ставим точки.
Далее от каждой точки чертим две линии, направленные к краю профильной трубы (как на фото ниже).
На противоположной стороне заготовки делаем все зеркально. Потом соединяем точки на рёбрах профтрубы прямыми линиями.
На следующем этапе отмечаем места, которые нужно будет вырезать, и потом вырезаем с помощью болгарки.
Читайте также: Нестандартный способ соединения профильной трубыПотом останется только согнуть заготовку и обварить получившиеся швы. Такое соединение получилось не только надёжным, но и красивым. А как думаете вы?
ВидеоКак правильно разметить и согнуть профтрубу, рекомендуем посмотреть в авторском видеоролике. Спасибо за внимание.
secret profile piper | box bar cutting tricks 90degree angle #KHweldingКак согнуть профильную трубу под прямым углом
Своим личным опытом сгибания профтрубы поделился с нами автор YouTube канала Mr Technic.
Советуем взять на заметку.Из основных инструментов нам потребуются:
- угольник;
- маркер для разметки;
- линейка;
- болгарка;
- напильник по металлу;
- сварочный аппарат.
Обратите внимание: данный способ сгибания и сварки профильной трубы вы можете использовать при изготовлении различных декоративных металлоконструкций.
Основные этапы работ
Первым делом с помощью угольника и маркера размечаем заготовку из профтрубы под углом 45 град.
Используя металлическую линейку, измеряем длину начерченной линии. В данном случае — это 70 мм. Откладываем это расстояние вдоль профтрубы.
После этого при помощи угольника необходимо будет провести третью линию, под углом 90 градусов. Должно получиться, как на фото ниже.
Переносим разметку на противоположную сторону заготовку. Заштриховываем маркером часть стенки профиля, которую нужно вырезать.
На следующем этапе берем болгарку и вырезаем все лишнее. Обрабатываем края напильником, чтобы не было заусенцев.
В завершении останется только согнуть профильную трубу и обварить швы. Зачищаем сварные швы при помощи болгарки. Угловое соединение готово!
Видео
Как согнуть профильную трубу под углом 90 градусов, подробно показано в авторском видеоролике ниже. Спасибо за внимание. Поделитесь своим мнением в комментариях, что вы думаете о данном способе.
HOW TO BEND SQUARE TUBE 90 DEGREE ANGLE | Best Tips and TricksКак соединить профильные трубы разного размера под 90 градусов с помощью сварки
Вам потребовалось сварить под прямым углом два отрезка профильной трубы, один из которых больше другого, и вы не знаете, как это лучше сделать? Хочу поделиться с вами одним из самых быстрых и простых способов.
Процесс стыковки профильных труб рассмотрим на примере двух заготовок 40х40 мм и 40х80 мм.
На фото ниже видно, что если просто обрезать заготовки под углом 45 градусов, а потом сварить вместе, то получится ерунда какая-то.
Мы так делать не будем, потому что у нас совсем другая задача стоит: сделать так, чтобы получилось красиво и аккуратно.
Основные этапы работПрикладываем профиль 40х40 мм к торцу профиля 40х80 мм под прямым углом, как показано на фото ниже.
Далее «вооружаемся линейкой и маркером. Как вы уже догадались, будем заниматься разметкой.
Сначала от внешнего угла профтрубы 40х40 мм проводим прямую линию к углу профиля 40х80 мм.
После этого от угла профильной трубы большего размера отступаем расстояние в 40 мм (это ширина профтрубы меньшего размера) и от этой точки проводим линию, перпендикулярную первой, в сторону внутреннего угла профтрубы 40х40 мм.
Чтобы было более понятно, как правильно выполнить разметку, посмотрите на фото ниже.
Красными линиями обозначены линии разметки и указаны все размеры.
По факту, у нас должен получиться ромб, который потом надо будет вырезать.
Собственно, зачем откладывать на потом, если можно сделать сейчас?
Заштриховываем маркером внутреннюю область ромба (то, что нужно вырезать) и удаляем все лишнее болгаркой с отрезным кругом.
После этого останется только зачистить края лепестковым кругом или обработать напильником по металлу и можно сваривать заготовки вместе.
ВидеоПодробно о том, как легко и просто сварить профильные трубы разного размера под 90 градусов, можно посмотреть в авторском видеоролике. Своим опытом поделился автор YouTube канала 5 phút sáng tạo. Берите на заметку.
Cách tạo góc vuông 90 độ cho sắt hộp không cùng kích thước . ?Как сделать изгиб под 90° для профильной трубы
В сегодняшней статье мы поделимся с вами интересным способом, как сделать угловое соединение под 90 град. для прямоугольной профильной трубы.
Обратите внимание: изгиб для стыковки профиля будем делать не из профтрубы, а из листового металла, полосы и квадратного прутка.
Своим личным опытом изготовления углового соединения поделился с нами автор YouTube канала Make It Kustom.
Способ создания изгиба немного замороченный, но конечный результат стоит всех затраченных усилий. И что важно: вы можете сделать угловое соединение любого размера и радиуса.
В общем, мы расскажем, что да как, а вы уже решите для себя, пригодится вам этот способ или нет.
Основные этапы работ
Первым делом необходимо будет отрезать от квадратного прутка четыре брусочка одинаковой длины. Их нужно обработать на шлифстанке или с помощью бормашинки.
Обратите внимание: квадратный пруток подбираем по толщине профильной трубы, для которой делается угловое соединение.
Далее из листового металла вырезаем два кольца (тоже одинакового размера). Удаляем заусенцы внутри и снаружи заготовок дремелем или вручную — напильником по металлу. Ширина кольца должна соответствовать ширине профтрубы.
Сборка углового соединения
Соединяем два кольца с помощью слесарных струбцин, предварительно установив между ними брусочки из квадратного прутка.
После этого сгибаем из металлической полосы обруч и устанавливаем его с наружной части колец. Нужно будет его приварить: сначала фиксируем на прихватки, затем обвариваем полностью.
На следующем этапе необходимо будет тщательно зачистить сварной шов по всей окружности заготовки.
Далее размечаем заготовку угольником и отрезаем кусок под углом 90 градусов.
Извлекаем кусок квадратного прутка. Потом отрезаем кусок металлической полосы и привариваем ее к внутренней части изгиба.
Еще немного шлифовки на пару с полировкой, и угловое соединение под 90 град. для профильной трубы готово.
Видео
How To Make Rectangle Tube Bends WITHOUT a Bender in ANY Size + Radius!!Три способа соединения профильной трубы под 90°
Сварить профильную трубу под прямым углом можно несколькими способами, в зависимости от того, какой результат вы хотите получить.
В данном обзоре автор показывает три разных способа соединения профильной трубы под 90°.
Берите себе на заметку.
Первый способ — самый простой.
Нужно отрезать два куска профильной трубы. Стыкуем их под прямым углом, прихватываем, а потом обвариваем.
При таком способе соединения профильной трубы один торец остается открытым. Его можно заварить стальной заглушкой или просто закупорить деревянным бруском.
Еще два способа сварки профильных труб
Второй способ интересен тем, что при таком соединении не будет «открытого» торца.
Отрезаем две заготовки под углом 45 градусов. Зачищаем края профильных трубы болгаркой, после чего прихватываем, проверяем, есть ли прямой угол, и обвариваем.
Третий способ немного посложнее. Отрезаем два куска профильной трубы. Из третьего отрезка вырезаем кусок треугольной формы.
Затем стыкуем две заготовки между собой при помощи треугольного куска. Прихватываем и обвариваем. Сварные швы зачищаем болгаркой.
Видео
Подробнее о трех способах соединения профильной трубы под 90° вы можете посмотреть в видеоролике на нашем сайте.
Соединение профтрубы под углом 90 градусов без сварки и болтов
Всем доброго времени суток. Сегодня хотим поделиться с вами одним из самых простых способов, как согнуть и зафиксировать профтрубу под углом 90 градусов, не используя сварку и крепеж.
Конечно, такое соединение не везде можно будет применить — во всяком случае, в ответственных металлоконструкциях точно нельзя.
Однако если вы изготавливаете какие-то декоративные элементы или детали, которые не будут подвергаться серьезной нагрузке, то такое соединение вполне можно использовать. Сделать его очень просто.
Обращаем ваше внимание, что автор идеи всего лишь поделился с нами своим опытом, и не дает никакой гарантии, что соединение у вас получится таким же надежным, как у него (все-таки многое зависит от прямоты рук).
Советуем вам также прочитать обзорную статью на тему: как идеально заточить сверло по металлу при помощи болгарки.
С чего начать?
В первую очередь, необходимо сделать разметку на профильной трубе — в том месте, где должно быть место сгиба.
Автор вооружается маркером и угольником, после чего делает разметку на заготовке. Все размеры будут указаны на видео (рекомендуем посмотреть).
Основные этапы работ
На следующем этапе необходимо будет вырезать все лишнее болгаркой. Оставшиеся края профиля загибаем плоскогубцами.
Дальше все очень просто — зажимаем профильную трубу в слесарных тисках, и аккуратно сгибаем ее в нужном месте под прямым углом.
После этого останется лишь взять в руки молоток и загнуть оставшиеся «лепестки» по бокам. Соединение профильной трубы под углом 90 градусов готово.
Видео
Данная статья подготовлена на основе видеоролика с YouTube канала Mr Technic. Спасибо за внимание.
HOW TO JOINT 90° BOX BAR WITHOUT WELDINGНеобычный способ сварки профильной трубы под 90 градусов
В данном обзоре рассмотрим необычный способ сварки профильной трубы под прямым углом (90 град.
).
Потребуется лист картона, линейка, карандаш или маркер, небольшой кусок проволоки, а также болгарка с отрезным диском.
Первым делом мастер делает разметку на листе картона, после чего вырезаем шаблон ножницами.
Рекомендуем также прочитать статью: как из профильной трубы сделать красивый декоративный элемент.
После этого еще раз размечаем шаблон и отрезаем все лишнее. При помощи куска проволоки замеряем длину радиуса и прилегающих к нему прямых отрезков.
Основные этапы работ
На следующем этапе разрезаем шаблон на две части и прикладываем к профильной трубе, выдерживая между ними замеренное ранее расстояние.
Далее обводим контуры шаблона маркером. Вырезаем все лишнее при помощи болгарки, оставив только одну узкую стенку.
В результате мы получаем заготовку, которую останется только согнуть под прямым углом и обварить. Для удобства можно использовать магнит для сварки.
Видео
Подробнее о способе сварки профильной трубы под 90 градусов, можно посмотреть в видеоролике на нашем сайте.
How to bend Profile pipe (box bar) to 90°||TEKNIK BENDING PROFILE 90°HOLLOW 4X8Альтернативный способ соединения двух профильных труб
Обычно, когда нужно сделать угловое соединение, то профильные трубы соединяют под углом 45 град.
Это самый простой, надежный и проверенный временем способ. Но есть другие варианты, которые при желании можно применить на практике.
В сегодняшней статье рассмотрим один из альтернативных способов соединения профтрубы при помощи сварки.
Способ необычный, но, возможно, кому-то пригодится. Своим личным опытом стыковки профильных труб поделился с нами автор YouTube канала ELOSTA.
Основные этапы работПервым делом необходимо будет отрезать два куска профильной трубы.
Прикладываем их к магнитному уголку — к сторонам под 45 градусов, как показано на фото ниже.
Затем отрезаем еще один кусок трубы и делаем разметку.
Болгаркой отрезаем ненужные части заготовки. Обрабатываем срезанные края напильником по металлу или на шлифовальном станке.
После этого соединяем все три детали вместе и фиксируем их с помощью магнитного уголка. Проверяем, чтобы все встало на свои места и обвариваем. Сварные швы зачищаем болгаркой.
Вот такое интересное соединение у нас получилось. Стоит ли так заморачиваться — вопрос открытый, и вы можете поделиться своим мнением в комментариях.
Конечно, есть более простой способ, как оформить такое угловое соединение: просто обрезаем короткую заготовку под углом примерно в 22,5 град. с двух сторон и вставляем ее между двумя длинными профильными трубами.
ВидеоПодробно о том, как сделать такое необычное угловое соединение для сварки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.
New laws! In the world of blacksmithingПростой самодельный шаблон для резки профильной трубы
В данном обзоре автор покажет, как изготовить универсальный самодельный шаблон, рассчитанный на четыре самых ходовых размера профильной трубы.
Для этого сначала нужно будет вырезать из картона четыре круга диаметром 20, 25, 40 и 50 миллиметров.
Нам потребуются:
- полоса металла шириной 50 мм и длиной 30 см;
- кусок картона;
- маркер для разметки;
- болгарка;
- сварочный аппарат.
Далее необходимо поделить их на 4 равных отрезка — в результате у нас получатся четыре лекала, с помощью которых мы и будем размечать будущий шаблон.
Вообще, существует множество разных кондукторов и шаблонов, которые можно использовать в условиях мастерской.
Если вас интересуют другие похожие самоделки, советуем прочитать статью: как сделать кондуктор (шаблон) для профильных труб.
Используя лекала из картона, делаем разметку на заготовке из металлической полосы.
Процесс изготовления шаблона
На следующем этапе, после завершения разметочных работ, можно приступать к вырезанию шаблона.
Для этого вооружаемся болгаркой с отрезным кругом и вырезаем из металлической полосы все лишнее.
К краю будущего шаблона автор приваривает неширокую металлическую пластину такой же длины — она будет служить упором нашего будущего шаблона.
После этого можно будет вырезать оставшиеся куски металла в соответствии с разметкой. В завершении останется только доработать шаблон напильником и зачистить с помощью УШМ.
Видео
Подробный процесс изготовления шаблона для резки профильной трубы показан на видео. Данная идея принадлежит автору YouTube канала DOMOVENOK.
Как согнуть трубу на 90 градусов без трубогиба? Шаблон для быстрой разметки.Как сделать кондуктор-шаблон для резки профильных труб
Если вы часто работаете с металлом, а именно с квадратными профильными трубами, то вам, наверняка, часто приходиться сваривать между собой заготовки под 90 или 45 градусов.
Есть способ, сделать такой угол закругленным. В данном обзоре автор покажет, как сделать простое и удобное в использовании приспособление для таких видов работ.
Для изготовления самодельного кондуктора нам понадобится только квадратная профтруба подходящего размера.
Инструмент для работы и вовсе нужен минимальный: отрезной (болгарка) и разметочный (циркуль, рулетка, линейка, угольник), а также сварочный аппарат.
Рекомендуем также прочитать статью-обзор на тему: как сделать декоративный элемент из квадратной профтрубы своими руками.
Процесс изготовления приспособления
Для начала необходимо немного вспомнить геометрию. А именно как найти диаметр окружности. Делим окружность на четыре части и отмечаем на противоположных сторонах трубы два радиуса.
Далее по формуле находим необходимое расстояние и так же проводим линии. Отмеряем необходимую длину всего кондуктора. Приступаем к вырезанию всех необходимых частей.
После того, как вырезали все части, необходимо подготовить наш кондуктор к тому размеру, для которого он будет предназначаться. По-хорошему, необходимо сделать много таких кондукторов, под каждый размер трубы.
Разрезаем верхнюю полку по всей длине и срезаем полностью нижнюю полку.
Теперь зачищаем все заусенцы и свариваем обратно верхние части полки. И в итоге получаем толщину, необходимую для определённой трубы.
Красим в понравившейся цвет, и можем пользоваться. Такой инструмент будет незаменим для тех мастеров, которые постоянно изготавливают какие-либо рамы столешниц или станков.
Если задать немного другой радиус для разреза, то можно будет получить криволинейную фигуру.
На одной трубе можно сделать все пропилы и соединить её в одно изделие, не затрачивая при этом много времени на постоянные измерения каждой стороны.
Видео
Подробности по изготовлению, а также формулы можно посмотреть на видео ниже. Этот материал подготовлен на основе видеоролика с YouTube канала go tv.
DIY TOOL—#18Андрей Васильев
Задать вопрос
Как согнуть профильную трубу
Август 4, 2018 Советы электрику kmelectric
Профильные трубы, которые имеют квадратное или профильное сечение все чаще используют для изготовления предметов.
Это происходит потому, что данный вид трубы отличается хорошим показателем прочности и надежности.
При изготовлении разных конструкций очень важно правильно придать трубе нужную форму, изогнуть ее, при этом не нарушив целостности и вовсе не сломать.
Правила работы с таким изделием, как труба профильная, нужно знать, чтобы выполнить все операции правильно и потом она служила долго.
Свойства профильных труб
Следует учитывать, что профильные трубы изготовливают из разных видов металла таких, как алюминий, медь, латунь. Для каждого из перечисленных материалов существуют технические рекомендации по работе с ними, в том числе и изгибе.
При изгибе профильной трубы, она может лопнуть, для избегания таких дефектов при изгибе необходимо разогреть трубу.
Чтобы получить идеальный изгиб по вашему эскизу в работе с профильной трубой не следует спешить, движения должны быть мягкими и плавными, что поможет снизить вероятность образования дефектов на трубе.
До начала работы следует обрисовать весь проект, учесть толщину труб и сразу станет известно про методы изгиба профильной трубы.
При правильном выборе способа гнутья профильной трубы получается долговечное изделие с высоким уровнем надежности и эстетичности.
Как можно согнуть профильную трубу

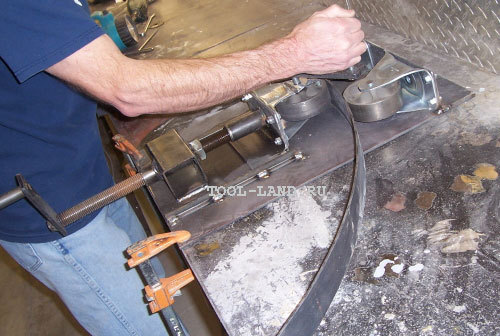

- Профильная труба может быть согнута при помощи специального оборудования. Нужно заметить, что изогнуть профильную трубу достаточно сложно. Специальное оборудование, такое как трубогиб облегчит процесс и поможет придать необходимый угол изгиба. Трубогибы бывают ручные и с электроприводом.
- Изгиб трубы с помощью болгарки. С помощью болгарки делаются поперечные пропилы и происходит изгиб трубы, затем пропилы завариваются. Необходимо учитывать, что при сохранении эстетического вида, теряется прочность трубы.
- Изгиб профильной трубы с помощью пружины. Из стальной проволоки делается квадратная пружина, которую вставляют в профильную трубу, затем место изгиба нагревается и труба сгибается.
Смотрите также:
Монтаж водогазопроводных труб http://euroelectrica.
Интересное по теме: Виды металлической мебели и ее применение
Советы в статье “Сколько стоит жильё в Нижневартовске?” здесь.
ru/montazh-vodogazoprovodnyih-trub/.Сделать необходимый изгиб профильной трубы можно как в домашних условиях, так и на производстве с использованием специального оборудования. Конечно же, результат работы профессионалов будет выглядеть более аккуратно, с необходимым углом или радиусом изгиба.
Трубы и отводы. Основное руководство для вторых инженеров: Часть 2
Главный инженер Мохит Сангури Трубопровод
В нашей предыдущей статье (Трубы и отводы – Часть 1) мы обсуждали разницу между трубой и трубой, значение номинального диаметра и спецификацию трубы.
В этой статье мы обсудим изгибы, локти и изгиб под углом.
Изгиб или локоть
Термины изгибы и локти на кораблях всегда вызывают сомнения. Они часто используются как синонимы. Разница между ними следующая:
- Изгиб — это общий термин, обозначающий любое смещение или изменение направления трубопровода. Это расплывчатый термин, который также включает локти.
- Колено — это технический термин, и они классифицируются как 90 градусов или 45 градусов, короткий или длинный радиус. Отводы
- соответствуют промышленным стандартам и имеют ограничения по размеру, радиусу изгиба и углу. Углы обычно составляют 45 градусов или 90 градусов. Все остальные смещения классифицируются как изгибы труб.
- Отводы обычно изготавливаются или изготавливаются в соответствии с потребностями трубопровода; однако отводы являются сборными и стандартными и доступны со склада.
- Изгибы никогда не бывают острыми углами, в отличие от локтей. Методы гибки труб имеют ограничения в отношении степени утончения материала, которая может быть разрешена для безопасного сдерживания давления удерживаемой жидкости. Поскольку отводы бывают сборными, литыми или сварными встык, они могут быть острыми, как прямые углы, так и возвратные отводы на 180 градусов.
- Колено является стандартным фитингом, но изгибы изготавливаются по индивидуальному заказу.
- В изгибах, поскольку труба изогнута и не используется сварка, трение в трубе меньше, а поток более плавный. В локтях сварка может создавать некоторое трение.
- Все отводы являются отводами, но не все отводы являются отводами.
- Изгиб имеет больший радиус, чем колена.
- Как правило, самым основным отличием является радиус кривизны. Колена обычно имеют радиус кривизны от одного до двух диаметров трубы. Изгибы имеют радиус кривизны, более чем в два раза превышающий диаметр.
Методы гибки труб имеют ограничения в отношении степени утончения материала, которая может быть разрешена для безопасного сдерживания давления удерживаемой жидкости. Поскольку отводы бывают сборными, литыми или сварными встык, они могут быть острыми, как прямые углы, так и возвратные отводы на 180 градусов.Короткий радиус и длинный радиус
Отводы снова классифицируются как отводы с длинным или коротким радиусом.
Разница между ними заключается в длине и кривизне. Отвод с коротким радиусом будет придавать трубопроводу более крутой поворот, чем отвод с большим радиусом.
- У отвода с большим радиусом радиус кривизны в 1,5 раза больше номинального диаметра. У стандартного колена радиус кривизны в 1,0 раза больше номинального диаметра трубы.
- Колена с большим радиусом обеспечивают меньшее сопротивление трению жидкости, чем короткие колена.
- Колена с большим радиусом создают меньший перепад давления, чем колена с коротким радиусом.
- Короткий радиус дешевле, чем длинный радиус.
- Колена с коротким радиусом используются там, где мало места.
В дополнение к этой классификации изгибы бывают 45 градусов, 90 градусов и 180 градусов, также называемые возвратным коленом.
Колено 180 градусовКолено 45 градусов поворачивает жидкость/трубопровод на 45 градусов и так далее.
Колено с коротким радиусом 45 градусовОтводы под углом
Другой тип отвода — это отвод под углом.
Изгиб под углом представляет собой изгиб, который получается путем обрезки концов труб под углом и их соединения. Настоящий угловой изгиб — это изгиб под углом 90 градусов, полученный путем разрезания двух труб под углом 45 градусов и их соединения сваркой. Точно так же три трубы, разрезанные под углом 22,5 градуса, дадут 9Изгиб под углом 0 градусов.
В следующей статье мы обсудим различные фитинги для труб.
Каталожные номера
- ФИТИНГИ ДЛЯ ТРУБ ОТ SAFELOK-USA
- Трубка из нержавеющей стали
- Ящик для инженерных инструментов
- Руководство по расчету трубопроводов и трубопроводов: строительство, проектирование, изготовление – Дж. Филлип Элленбергер
- Шсм
Об авторе
Главный инженер Мохит Сангури — старший механик морского флота (класс I, неограниченная мощность). Он имеет 12-летний опыт работы в качестве морского инженера. В настоящее время он работает с Dynacom Tankers Ltd в их подразделении балкеров, а в прошлом работал в Wallems Ship Mgmt по автовозам и PCTC, MSC Ship Mgmt по контейнерам, Univan Ship Mgmt по Ро-Ро и Five Stars Shipping по балкерам и SNP Ship Mgmt.
на General Cargo под различными обозначениями.
iBend Pipe в App Store
Описание
iBend Pipe — лучшее приложение для гибки трубопроводов на iPhone, оно помогает правильно согнуть его… с первого раза.
Он рассчитывает следующие изгибы, используя английские или метрические единицы измерения, поэтому вам не нужно: препятствия)
– Регулировка параллельного смещения
– Седла с 3 изгибами
– Седла с 4 изгибами
– Сегментные изгибы
– Изгибы -90°
– Изгибы спиной к спине 90°
– Изгибы 90° с ударом
– Изгибы 90° вокруг круглого препятствия
– Изгибы 90 ° Изгиб вокруг квадратного препятствия
– Составной 90° Изгиб вокруг прямоугольного препятствия
+ КАК ЭТО РАБОТАЕТ?
Просто проведите пальцем, чтобы установить измерения, и результаты мгновенно обновятся. Нет необходимости перемещаться по нескольким экранам только для того, чтобы получить измерение. Простые и интуитивно понятные в использовании, а измерения отображаются крупным шрифтом, чтобы их было легко читать.
+БЫСТРЫЕ РАСЧЕТЫ НА ОДНОМ ЭКРАНЕ
Простые расчеты на одном экране, которые показывают результаты «вживую» и «на лету», когда вы проводите пальцем для ввода значений.
+ТОЧНЫЕ РАСЧЕТЫ
Также доступны расчеты на основе радиуса изгиба осевой линии. Эти расчеты обеспечивают большую точность по сравнению с методами множителей изгиба. Автоматически препозиционируйте изгибы. Все изгибы учитывают усадку, поэтому вам не нужно делать никаких математических расчетов. Что быстрее – согнуть дважды или правильно согнуть с первого раза?
+ФУНКЦИЯ ПРОТРАКТОРА ВКЛЮЧЕНА
Используйте встроенную функцию транспортира для измерения угла при изгибе. Угол будет подаваться прямо с экрана ввода, чтобы сэкономить ваше время.
+ПРОФИЛИ ИЗГИБОВ
Включает почти 100 различных комбинаций гибки/трубы. У вас есть возможность настроить или полностью изменить любую из комбинаций, чтобы она соответствовала вашим увлечениям на поле.
+ ДЛЯ КОГО ЭТО?
Если вы считаете себя мастером, который гордится своей работой, iBend Pipe для вас.
Если другие «спарки» приходят к вам, когда у них сложный поворот, это для вас. Если вы хотите иметь меньшую груду «костей», это для вас. Если вы можете написать свое имя в канале, это для вас. Это приложение сэкономит вам время и материалы, начиная с первого года обучения проводника и заканчивая опытным «старожилом».
Ввод дробей вместо преобразования в десятичные числа и получение результатов в виде дробей.
Спасибо за все отличные отзывы, если у вас есть предложения:
[email protected]
Версия 5.3
Компания Apple обновила это приложение, чтобы отобразить значок приложения Apple Watch.
Исправлена ошибка — виджет смещения отображал только половину элементов управления, теперь видны все элементы управления.
Рейтинги и обзоры
69 оценок
Отличное приложение, но нужно больше для промышленности
Мне нравится это приложение, я часто использую его для смещения в более необычных степенях, но я хотел бы также иметь возможность расчета для ЖЕСТКОГО кабелепровода.
Для пользователей ЕМТ в жилых и коммерческих помещениях это приложение идеально, но для нас, промышленных парней, его немного не хватаетОтличное приложение
Если вы знакомы с принципами гибки труб и вам просто нужно приложение для расчетов, это приложение для вас, когда дело доходит до смещения и 90-х годов, мы все знаем, как сгибать. Я действительно использую это приложение для седел, и оно всегда актуально время и показывает, в какую сторону должен смотреть ваш Бендер. Это очень поможет ученикам, и я определенно чувствую, что это стоило 5 долларов, вы, несомненно, получите комплименты от босса. Мой единственный отрицательный отзыв Было бы неплохо получить более подробное описание, и вы должны иметь возможность каждый раз выбирать своего Бендера. Я не уверен, как это говорит о том, используете ли вы 1/2 или 3/4.
2 больших пальца вверх!
Я использовал это приложение много лет и больше раз, чем могу сосчитать.
Maker постоянно вносит улучшения и обновления. Многие из моих коллег по работе показывали мне другие приложения для гибки, но ни одно из них не сделало ничего такого, чего еще не делает это.Разработчик, Франсиско Алкала, не предоставил Apple подробностей о своей политике конфиденциальности и обработке данных.
Сведения не предоставлены
Разработчик должен будет предоставить сведения о конфиденциальности при отправке следующего обновления приложения.
Информация
- Продавец
- Франсиско Алкала
- Размер
- 52,6 МБ
- Категория
- Производительность
- Возрастной рейтинг
- 4+
- Авторское право
- © 2017 Франсиско Алькала
- Цена
- 4,99 $
- Сайт разработчика
- Тех.
