Расточной резец

Главная / *ВИДЫ,ГЕОМЕТРИЯ,РЕЖИМЫ РЕЗАНИЯ ТОКАРНЫХ РЕЗЦОВ / # Расточной резец

Виды расточных резцов
Основные размеры
Геометрия расточного резца
Выбор расточного резца
Режимы резания расточными резцами
Маркировка
.

Изготовление ТОРЦЕВЫХ ФРЕЗ, КОНЦЕВЫЕ ФРЕЗЫ-АКЕ-TIDEWAY-WEMARO, ЗУБЬЯ (РЕЗЦЫ) ГНБ, высокогибкий кабель CHAINFLEX

.

Расточной резец широко применяется в машиностроении и производстве. Их используют для обработки сквозных и глухих отверстий на токарной группе станков. Резцы расточные токарные помогают достичь более точных результатов в работе, а также создают высокую частоту обработки. Инструментом последовательно снимаются слои металла, что помогает расширить обрабатываемое отверстие до нужных размеров. Благодаря точному оборудованию, результат можно регулировать в пределах десятых долей миллиметра. Если резец для расточки хорошо заточен и находится в исправном состоянии, то он может работать с различными металлами, так как он всегда должен быть более жестким, чем деталь.

Для надежности, всегда требуется проверять его закрепление, так как неправильное положение может привести к поломке самого инструмента или браку обработки детали.

Основной упор в данном резце сделан на высокую производительность в работе. Как правило, расточной резец снимает относительно небольшие слои, которые помогают расширить отверстие, так что здесь важна скорость и точность, что в свою очередь отображается на геометрии изделия. Рабочая поверхность сделана клинообразной формы, так как это помогает лучше врезаться в слой материала и деформировать его, снимая стружку должной толщины. Постепенное скалывание верхнего слоя материала доводит заготовку до необходимого состояния. Действующим стандартом, по которому изготавливается резец расточной, является ГОСТ 18872-73, что предназначен для изделий из быстрорежущей стали, наименьший диаметр которых достигает 14 мм. Если же инструмент предназначается для глухих отверстий, диаметр которых составляет до 6 мм, то это уже будет ГОСТ 18873-72.

Если расточной резец изготавливается из твердосплавного состава, то здесь будет актуальным ГОСТ 18882-73 для сквозных отверстий и ГОСТ 18883-72 – для глухих, соответственно.

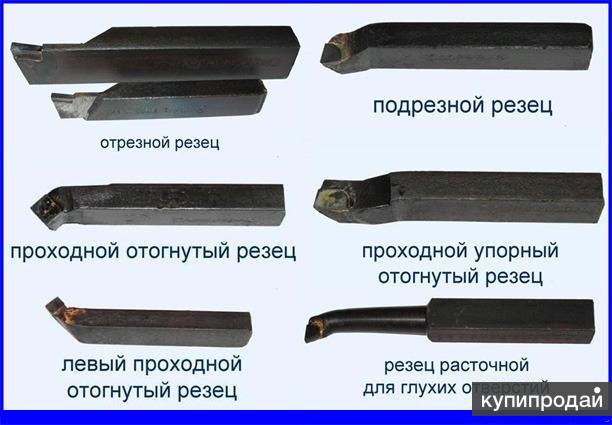

фото:расточные токарные резцы по металлу

Виды расточных резцов

Расточной резец может быть выполнен в нескольких вариантах. Быстрорежущий вид служит для обработки различных легких материалов и соответствующих сплавов, куда можно отнести алюминий, фторопласт, текстолит и другие материалы.

Для более крепких и тяжелых составов применяются монолитные, резец расточной твердосплавный или со вставками пластин из твердых сплавов. Такие изделия уже могут работать с бронзой, сырой сталью, нержавейкой, калеными сортами стали и другими материалами.

Все эти разновидности в свою очередь разделяются и по виду державки, которая может быть квадратной или круглой. Помимо этого, есть еще разделение по назначению. Согласно выполняемым функциям выпускают расточной резец для глухих отверстий, которые применяется не только для обработки внутренних стенок отверстия, но и занимается проточкой дна, вместе с последующей его шлифовкой.

Также встречается резец расточной проходной, который используется для сквозных отверстий. Он работает с деталями цилиндрической формы, или имеющими сквозные дырки.

Сейчас оказываются весьма популярной такая разновидность как расточной резец со сменными пластинками. Они имеют различные профили и формы, а главное, что в комплекте к ним идет набор запасных частей, которые могут использоваться для крепежа рабочих пластин и державок. Износившиеся пластины можно быстро заменить.

Основные размеры

Расточные резцы для токарных станков, которые предназначены для работы со сквозными  и глухими отверстиями, изготовляются согласно определенным стандартам размеров.

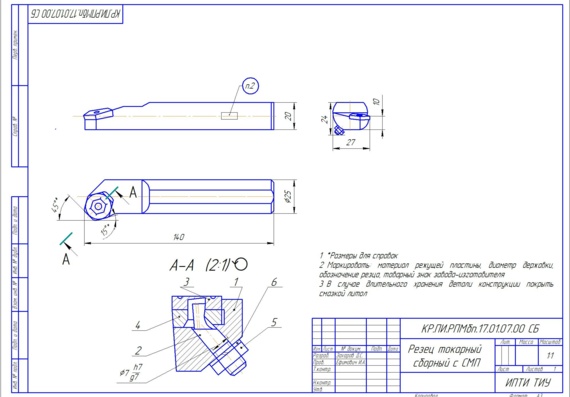

фото:размеры расточных резцов

Высота,мм	Ширина,мм	Длина,мм
16	16	140
16	16	170
20	20	140
20	20	170
20	20	200
25	25	200
25	25	240
32	25	280

Геометрические параметры расточного резца

Геометрия рабочей части изделия состоит из трех основных углов, которые в своей сумме всегда образуют 90 градусов. Сюда входит:

• Главный задний угол, который образуется между плоскостью резания и задней поверхностью инструмента. Он уменьшает трение между деталью и задней поверхностью. Чем больше этот угол, тем меньше шероховатость поверхности, которая поддается обработке. Соответственно, чем тверже металл, тем меньше должен быть этот угол.
• Угол заострения, который замеряется между передней и задней поверхностью инструмента. Он влияет на прочность изделия, так что чем он больше, тем надежнее будет расточной резец.
• Главный передний, который замеряется между передней поверхностью инструмента и то плоскостью, которая располагается перпендикулярно от поверхности резания. С его помощью можно повлиять на размер деформации снимаемого слоя.

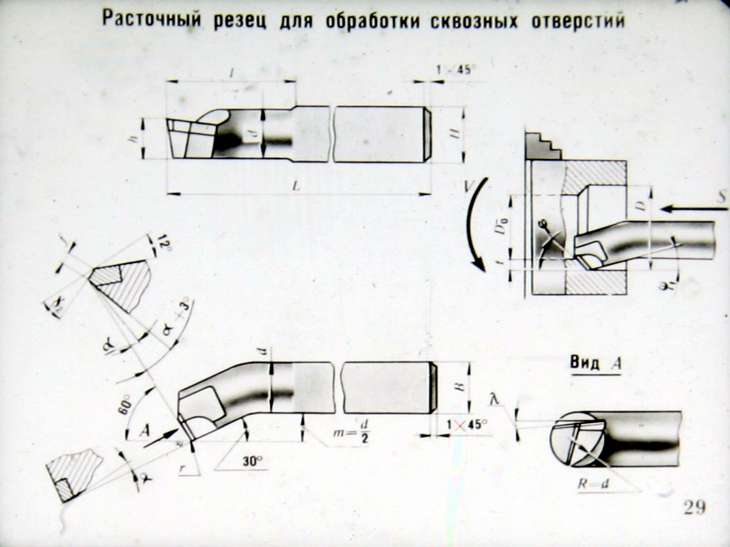

фото:геометрия расточного резца

Выбор расточного резца

Расточной резец выбирается согласно тому, с какими материалами он будет работать. В первую очередь – это тип, для глухих или наружных отверстий. Далее очень важно смотреть по материалу, который подвергается обработке. Если основной геометрический принцип у данной разновидности примерно одинаковый, то материалы изготовления будут различными.

«Совет профессионалов! Ни в коем случае не стоит использовать изделия из быстрорежущей стали для обработки нержавеющей стали, бронзы и изделий из каленых сортов металла. Это приведет к быстрому износу, так что здесь лучше применять только изделия из твердосплавных материалов»

Не стоит также забывать и о размерах, так как некоторые резцы просто физически не смогут проникнуть в отверстие. Для постоянной активной работы желательно иметь набор из нескольких изделий или выбрать вид со сменными пластинами. Для обработки глухих отверстий, специалисты подбираются изделия в два раза меньше по диаметру, чем обрабатываемое отверстие.

Режимы резания расточными резцами

Выбор режима резания во многом зависит от расточки резца, диаметра отверстия, вида материала и прочих факторов. В зависимости от диаметра обрабатываемого отверстия при работе со сквозными отверстиями, резец требуется устанавливать ниже или выше их центра. В то же время, при работе с глухими отверстиями, резец внутренний расточной ставится четко по центру, чтобы не было бобышек в торце.

Маркировка

Существует несколько основных марок резцов, отличных по размеру и составу. К примеру, Т15К6 – материал изготовления относится к титановольфрамовой твердосплавной группе с 15%-ным содержанием карбида титана и 6%-ным содержанием кобальта.

Расточные токарные резцы, выды и видео анимация обработки

Приветствую всех, продолжается цикл статей про типы токарных резцов, сегодня рассмотрим расточные токарные резцы старого образца, а также новые расточные токарные резцы со сменными пластинами, которые используются в основном на станках с ЧПУ.

Также мы получим расточные резцы в SolidWorks и посмотрим анимацию их работы.

Узнать о всех типах и видах токарных резцов можно на этой странице!

Начнем с универсальных расточных резцов.

Содержание

• 1 Универсальные расточные токарные резцы
• 2 Современные расточные токарные резцы
• 3 Где взять 3D модели расточных резцов для SolidWorks
• 4 Анимация токарной обработки расточных резцов.
  • • 4.0.1 Скачать модели токарных расточных резцов для SolidWorks

Универсальные расточные токарные резцы

Расточные токарные резцы используются для обработки отверстий и внутренних поверхностей. Данный резцы делятся на два вида:

1. Для обработки глухих отверстий, режущая платина таких резцов имеет треугольную форму, а рабочая часть выполнена с изгибом.

Универсальный токарный расточной резец для глухих отверстий.

2. Для обработки сквозных отверстий, рабочая часть данных резцов также имеет изгиб, и служит данный резец для растачивания отверстий предварительно просверленных или для растачивания отверстия в трубах.

Универсальный токарный расточной резец для сквозных отверстий.

Максимальная глубина обработки отверстий данных резцов зависит от размеров державки.

Современные расточные токарные резцы

Современные расточные токарные резцы имеют довольно различную конструкцию, и они в основном используются на токарных станках с ЧПУ.

К таким резцам можно отнести различные мелкоразмерные вставки, для обработки маленьких диаметров.

Мелкоразмерные токарные вставки.

И стандартные токарные расточные оправки со сменными пластинами.

Токарные расточные оправки для станков с ЧПУ.

При обработки данными оправками обычно используется одна оправка для

чистовой обработки и еще одна для черновой.

Расточной токарный резец со сменной пластиной для черновой обработки. Расточной токарный резец со сменной пластиной для чистовой обработки.

Данные резцы имеют обозначения: A32T-SVUBR 16 и A25T-SDUCR 11.

Далее скачаем 3д модели данных резцов и откроем их в SolidWorks.

Где взять 3D модели расточных резцов для SolidWorks

Можно конечно их построить с нуля, но в этом нет никакого смысла, когда можно просто перейти на сайт производителя инструмента «Sandvik coromant» и скачать данные модели.

Поиск на сайте «Sandvik coromant»

Чтобы скачать модели резцов вписываем обозначение державок в строку поиска в верхней части сайта переходим на страницу данного инструмента и кликаем на странице загрузить.

Скачиваем 3д модель токарного расточного резца  A32T-SVUBR 16 для SolidWorks.

Затем открываем данный расточной резец в SolidWorks.

Резец A32T-SVUBR 16 в SolidWorks

После чего тоже самое делаем и для резца A25T-SDUCR 11 и открываем его в SolidWorks.

Резец A25T-SDUCR 11 в SolidWorks

Расточной резец A25T-SDUCR 11 будет использоваться в качестве чернового, а резец A32T-SVUBR 16 будет использоваться в качестве чистового. Это видно далее в анимации токарной обработке.

Анимация токарной обработки расточных резцов.

Ниже можно увидеть видео анимацию обработки внутренних поверхностей расточными токарными резцами, скаченными для SolidWorks выше.

Виды токарных резцов. Видео анимация токарной обработки.

Если вам нужны вы можете скачать данные модели для SolidWorks

Скачать модели токарных расточных резцов для SolidWorks

На этом мы закончили обзор токарных расточных резцов, в следующей статье мы разберём типы резьбовых токарных резцов.

Всем пока!

Инструмент Muskegon — двухкромочное растачивание

Производственные инструментальные оправки и фрезы

• Начинается с расточной оправки из высококачественной легированной стали для длительного срока службы. Внутри расточной оправки находится закаленный центрирующий штифт, который удерживает расточной резец по центру для воспроизводимой работы в пределах допуска.
• Работает с двойной подачей по сравнению с одноточечными инструментами и обеспечивает сбалансированный рез по центру для более прямых отверстий. Расточная фреза представляет собой регулируемую двухлезвийную конструкцию, которая позволяет соблюдать допуски на отверстия и компенсировать допуски на сменные пластины. Регулировочный винт в фрезе также предотвращает его разрушение и растачивание под размер. Центрирующий штифт в расточной оправке входит в центрирующий паз фрезы, удерживая ее внутри оправки, и центрирует черновую фрезу для чернового прохода.
• Растачивание в три простых шага. (1) Вставьте черновую фрезу и выполните черновую расточку детали, чтобы установить осевую линию отверстия. (2) Снимите фаску с отверстия с помощью фрезы для снятия фаски, чтобы направить чистовую фрезу в отверстие. (3) Вставьте чистовую фрезу в борштангу и «пропустите» чистовую фрезу через отверстие. Повторяемость обычно находится в пределах +/- 0,0005.
• Отвечает требованиям вашего приложения. Инженеры-конструкторы Muskegon Tool изготовят сверхмощное корончатое сверло со сменными пластинами или инструмент для промышленного бурения в соответствии с вашими конкретными потребностями. Позвоните нам или нажмите здесь, чтобы начать экономить время и деньги на линии.

Расточные оправки для тяжелых условий эксплуатации

• Удаляет до 20 % диаметра тяжелого материала.
• Облегчает правку отверстий , устраняя склонность инструментов следовать за просверленными отверстиями.
• Создан в соответствии с вашими требованиями. Давайте обсудим, будет ли одна из наших стандартных конструкций инструмента обеспечивать производительность, изготовленную по индивидуальному заказу, или будет более рентабельно разработать индивидуальную расточной оправку для ваших конкретных потребностей. Позвоните нам или нажмите здесь, чтобы обсудить вашу заявку.

	Расточная оправка для тяжелых условий эксплуатации Расточные оправки с прямым хвостовиком подходят для отверстий диаметром от 31/32 дюйма до 6 17/32 дюйма. Специальные конфигурации хвостовика доступны по запросу.
	Мощный резак Заготовки фрез изготавливаются из быстрорежущей стали и напаянных твердосплавных сплавов и подходят для отверстий диаметром от 31/32 дюйма до 6 17/32 дюйма. Заготовки изготавливаются на заказ до диаметра и геометрии, необходимых для вашего применения.

Расточные оправки и фрезы для средних нагрузок

• Остается в силе. Уникальное плавающее действие компенсирует перекос машины.
• Удваивает производительность по сравнению со сплошными развертками.
• Разрешения на регулировку бара с шагом 0,0001
• Снижает затраты на оснастку благодаря резцам из быстрорежущей стали или с припаянными наконечниками, которые можно затачивать до упора и ступеней.
• Разработан для вашего применения. Наши инженеры покажут вам наиболее эффективное решение из наших нестандартных или стандартных конструкций инструментов. Посмотрите, как мы можем помочь вам сэкономить время и деньги. Кликните сюда.

	Расточная оправка для средних нагрузок Расточные оправки с прямым хвостовиком подходят для отверстий диаметром от 39/64 дюйма до 6 17/32 дюйма. Большие размеры и специальные конфигурации хвостовика доступны по запросу.
	Фреза средней мощности Заготовки фрез изготавливаются из быстрорежущей стали и напаянных карбидов и подходят для отверстий диаметром от 39/64 дюйма до 6 17/32 дюйма. Заготовки изготавливаются на заказ до диаметра и геометрии, необходимых для вашего применения.

Легкие нижние планки и фрезы

• Работы по обработке глухих отверстий и зенковке .
• Сохраняет затраты на инструменты на уровне благодаря легко затачиваемому паяному наконечнику и резцам из быстрорежущей стали.
• Решит ваши задачи по резке. Готовы сохранить этапы производства? Поговорите с инженерами-конструкторами Muskegon Tool о наших специально разработанных и стандартных инструментах. Позвоните или нажмите здесь.

	Легкая расточная оправка Расточные оправки с прямым хвостовиком подходят для отверстий диаметром от 25/32 дюйма до 4 7/32 дюйма. Большие размеры и специальные конфигурации хвостовика доступны по запросу.
	Легкий резак Заготовки фрез изготавливаются из быстрорежущей стали и напаянных твердосплавных сплавов и подходят для отверстий диаметром от 25/32 до 4 7/32 дюймов. Заготовки изготавливаются на заказ до диаметра и геометрии, необходимых для вашего применения.

Расточные инструменты со сменными пластинами

Сверхмощные корончатые сверла и держатели со сменными пластинами

• Сглаживает черновое растачивание . Идеально подходит для использования при черновом растачивании отливок, поковок и труб, где может возникнуть проблема «сдвига сердечника».
• Два эффективных режущих зуба. Создавайте более прямые и круглые отверстия за меньшее время, чем с помощью одноточечного инструмента или сверла со сменными пластинами. Посмотрите, как мы можем помочь вам сэкономить время и деньги. Нажмите здесь
• Создан в соответствии с вашими требованиями. Заготовки для корончатого сверла предназначены для отверстий диаметром от 1 дюйма до 4 1/4 дюйма. Большие размеры доступны по запросу.
• Держатели в наличии и на заказ. Держатели с прямым хвостовиком подходят для диаметров до 4 1/4″. Державки изготавливаются со сквозной подачей СОЖ. Большие диаметры, специальные длины и специальные конфигурации хвостовиков доступны по запросу.

34723 Специальное корончатое сверло и держатель с хвостовиком Cat 50.

Расточные оправки и двухлезвийные фрезы со сменными пластинами

• Выберите сплав пластины и геометрию . Заготовки фрез изготавливаются по индивидуальному заказу для установки пластины стандарта ISO по вашему выбору.
• Двойные вставки . Устраняет конусность и овальность, удваивая производительность по сравнению с одноточечными инструментами.
• Регулируемость. Простая регулировка на станке значительно сокращает время простоя по сравнению с обычными сверлильными инструментами.
• Гибкость. Расточные оправки и фрезы подходят для использования на горизонтальных или вертикальных обрабатывающих и токарных центрах с ЧПУ, а также на обычных патронах, токарных станках и горизонтально- и вертикально-расточных станках.

	Мини-борштанги Мини-расточные оправки с прямым хвостовиком доступны для отверстий диаметром от 15/16 дюйма до 1 1/2 дюйма.
	Мини-фрезы Заготовки для фрез имеются в наличии для отверстий диаметром от 15/16″ до 1 1/2″. Заготовки фрезеруются по индивидуальному заказу, чтобы в них можно было вставить выбранную вами пластину с указанным диаметром и геометрией резания.

Прутки и фрезы для тяжелых условий эксплуатации

	Расточная оправка для тяжелых условий эксплуатации Расточные оправки с прямым хвостовиком подходят для отверстий диаметром от 1 15/32 дюйма до 6 17/32 дюйма. Специальные длины и конфигурации хвостовиков доступны по запросу.
	Сменные фрезы для тяжелых условий эксплуатации Заготовки для фрез имеются в наличии для отверстий диаметром от 1 15/32 дюйма до 6 17/32 дюйма. Заготовки фрезеруются по индивидуальному заказу, чтобы в них можно было вставить выбранную вами пластину с указанным диаметром и геометрией резания для вашего применения.

Бары и фрезы Jumbo

	Расточные оправки Jumbo Расточные оправки с прямым хвостовиком подходят для отверстий диаметром от 1 13/32 дюйма до 10 дюймов. Специальные длины и конфигурации хвостовиков доступны по запросу.
	Сменные фрезы Jumbo Заготовки для фрез имеются в наличии для отверстий диаметром от 1 13/32 дюйма до 10 дюймов. Заготовки фрезеруются по индивидуальному заказу, чтобы в них можно было вставить выбранную вами пластину с указанным диаметром и геометрией резания для вашего применения.

Расточные инструменты

Спросите любого механика, что приходит на ум при упоминании Micro 100, и он, скорее всего, ответит вам о расточных оправках. Этот основной продукт Micro 100 совершенствовался на протяжении более чем 50-летней истории компании, что привело к его международной популярности и репутации лучшего в отрасли.

Стандартные-Расточные инструменты-Правая

Эти правосторонние расточные инструменты, разработанные для торцевания и растачивания, предназначены для использования с отверстиями диаметром 0,050 дюйма и больше.

Стандартные расточные инструменты Правосторонняя острая заточка

Правосторонние расточные инструменты с острым профилем, предназначенные для торцевания и растачивания отверстий диаметром 0,039 дюйма и больше.

Стандартные-расточные инструменты-правосторонние-острые-миниатюрные

Эти миниатюрные правосторонние расточные инструменты предназначены для торцевания и растачивания отверстий диаметром 0,015 дюйма и больше.

Стандартные-Расточные инструменты-Паяные правые-Острые

Расточные инструменты Micro 100, предназначенные для правосторонней обработки и растачивания отверстий диаметром 0,320 дюйма и больше.

Стандартные расточные инструменты, левосторонние

Левосторонние расточные инструменты, предназначенные для торцевания и растачивания, полностью укомплектованы и готовы к отправке в тот же день.

Standard-Расточные инструменты-Left-Prazed-Sharp

Это предложение левосторонних напайных расточных инструментов имеет длинный хвостовик, который обеспечивает гибкие варианты досягаемости (предварительно настроенные на любую длину . . .

Стандартные-расточные инструменты-винтовая задняя рейка

Этот полностью укомплектованный набор инструментов Micro 100 с задним передним углом обеспечивает идеальный верхний передний угол для лучшего контроля над стружкодроблением и более свободного резания.

Стандартные расточные инструменты-Стружколом с верхней передней поверхностью

Расточные инструменты с профилем с радиусом угла и геометрией верхней передней поверхности, оптимизированные для операций чистовой обработки.

Стандартные-расточные инструменты-правосторонняя пайка-угловой радиус

Правосторонний сверлильный инструмент с профилем радиуса закругления углов, который разработан, чтобы превосходно работать при повышенных скоростях подачи и оставлять отличную чистовую обработку. . .

Стандарт-Расточные инструменты-Спиральная задняя передняя поверхность-Угловой радиус

Расточные инструменты Micro 100 со спиральным задним передним углом имеют профиль с радиусом закругления углов для повышения прочности и увеличения срока службы инструмента.

Стандартные расточные инструменты, левосторонняя пайка, радиус закругления углов

Напайный левосторонний расточный инструмент с профилем с радиусом при вершине для увеличения срока службы инструмента, увеличенной скорости подачи и лучшей поверхности.
