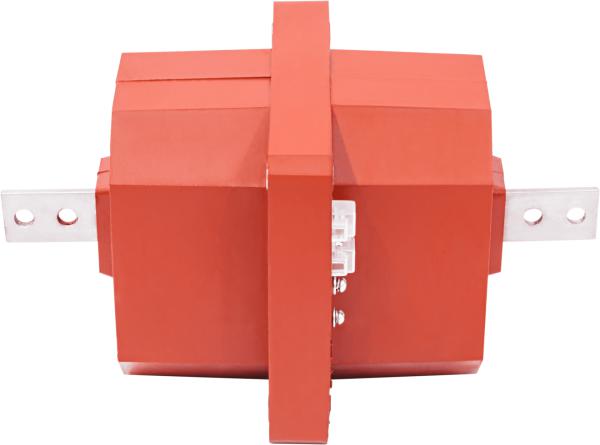

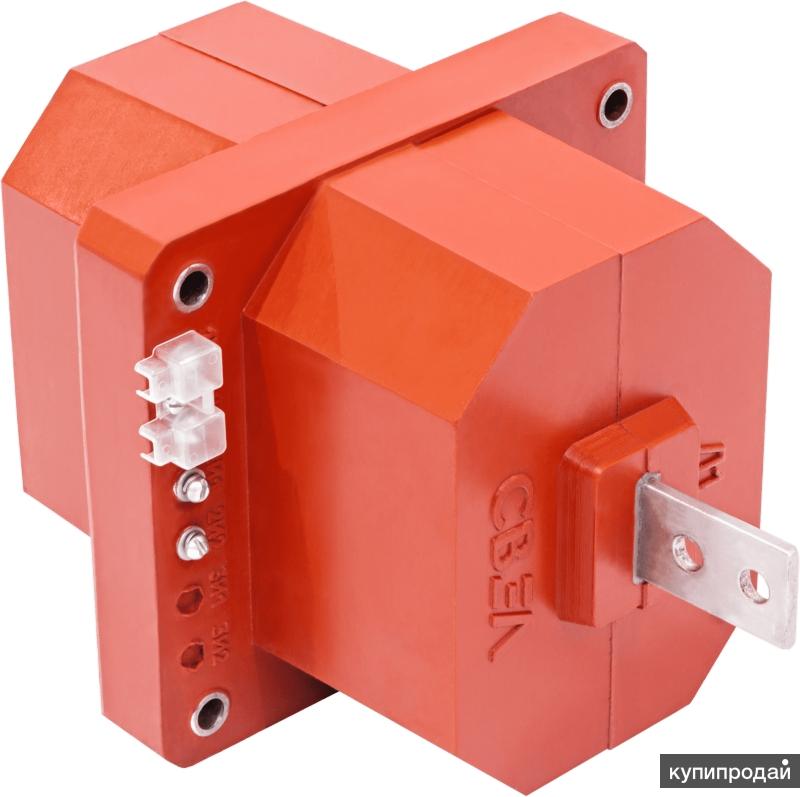

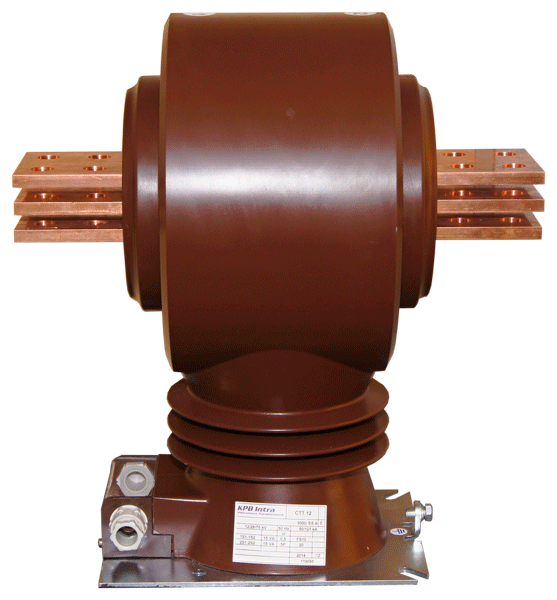

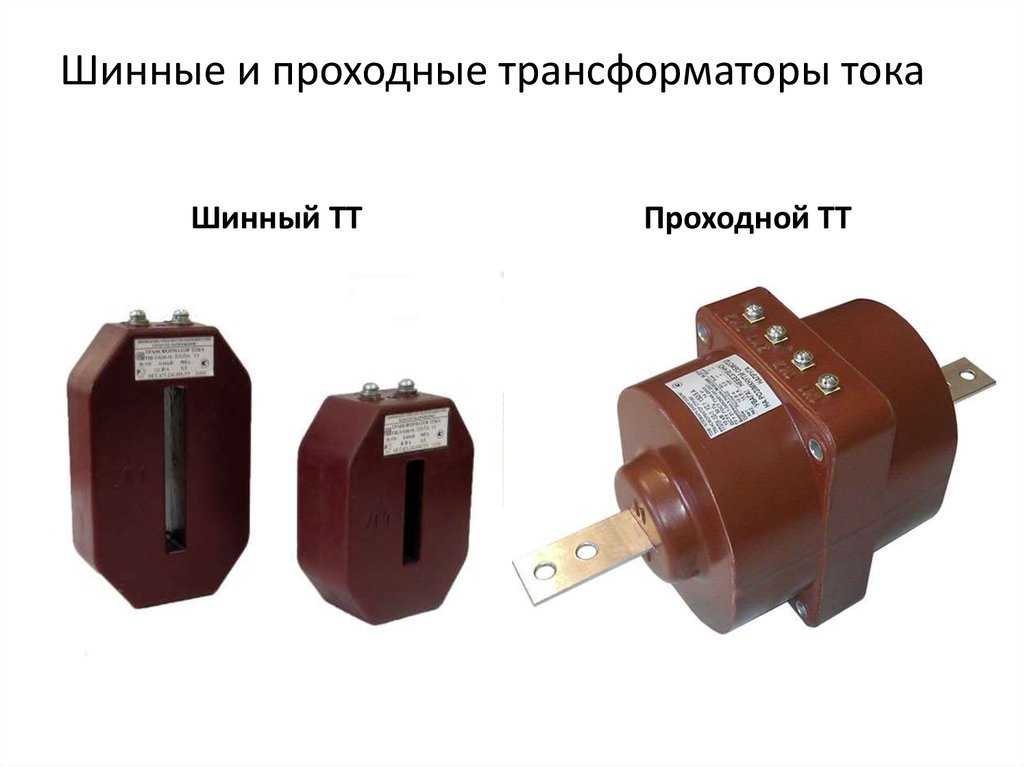

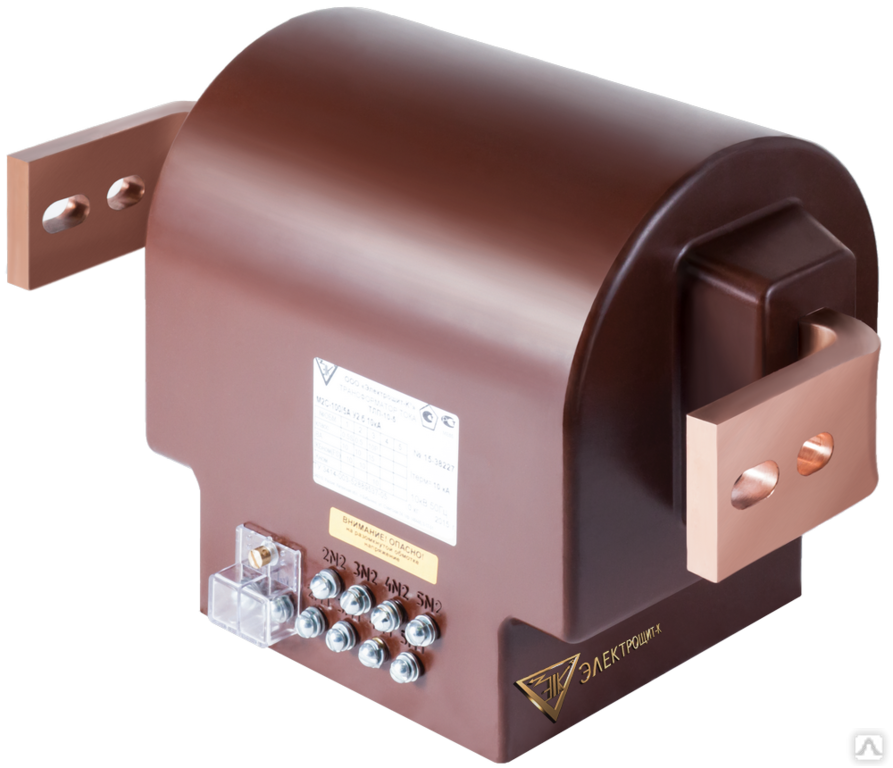

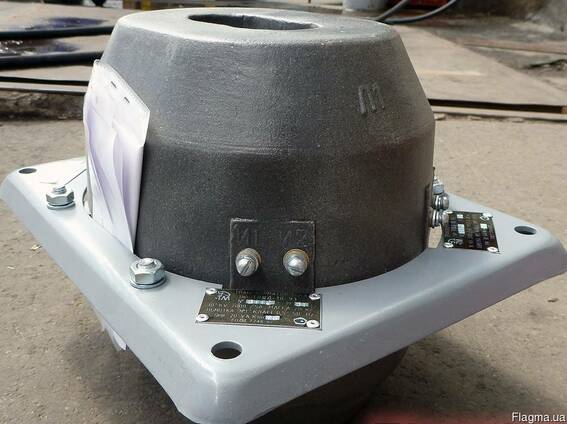

Типичными конструкциями проходных ТТ являются трансформаторы серии ТПОЛ (проходной, одновитковый, с литой изоляцией) на номинальные напряжения 10, 20, 27 и 35 кВ.
В трансформаторе ТПОЛ 20 (рис. 3) токоведущий стержень, проходящий через «окна» двух магнитопроводов, является одним витком первичной обмотки.
а б
Рис. 3. Трансформатор тока ТПОЛ 20 – а – принципиальное расположение магнитопроводов с обмотками; б – конструкция. 1- первичная обмотка; 2 – буферная прослойка; 3 – магнитопроводы; 4 – опорный фланец; 5 – эпоксидный корпус; 6 – клеммник
Трансформатор ТПОЛ 20 имеет два магнитопровода, на каждый намотана своя вторичная обмотка. Выпускаются варианты; с двумя обмотками – для релейной защиты; с одной обмоткой – для измерения и одной – для защиты.
Вторичные обмотки намотаны на ленточные тороидальные магнитопроводы и защищены буферной прослойкой. Для исключения частичных разрядов в буферной прослойке обмотка экранируется обкладкой из перфорированной фольги, соединенной с заземленным фланцем трансформатора.
Первичная обмотка представляет собой медную трубу, концы которой расплющены и образуют выводы для присоединения подводящих шин. Поверх трубы располагается буферная прослойка из стеклоленты, экранированная перфорированной фольгой, электрически соединенной с трубой.
В средней части труба немного сплющена, чтобы предотвратить ее смещение и поворачивание. Вторичные обмотки выведены в клеммник.
Магнитопровод вместе с обмотками заливают компаундом на основе эпоксидной смолы, который после затвердевания образует монолитную массу.
- Назад
- Вперед
- Назад
- Вперед
- Вы здесь:
- Главная
- Книги
- Архивы
org/ListItem”>Читать также:
- SAS 550/5G трансформаторы тока
- Эксплуатация трансформаторов напряжения
- Периодичность проверок измерительных трансформаторов выше 1000 В
- Режим сушки изоляции трансформатора методом индукционных потерь
- Данные для сушки трансформаторов 6-10 кВ методом индукционных потерь
| Дата | Цена |
|---|---|
| 16.10.2021 | 3934,33 RUB |
20. 04.2021 | 3746,99 RUB |
| 29.11.2020 | 3541,57 RUB |
| 28.09.2020 | 3541,57 RUB |
 09.2020 | 3541,57 RUB |
| 12.04.2020 | 3438,42 RUB |
| 17.03.2020 | 3198,53 RUB |
25. 02.2020 | 2878,96 RUB |
| 17.12.2019 | 2768,23 RUB |
| 11.07.2019 | 2768,23 RUB |
Что такое трансформатор тока? Классификация и типы
Энергосистемы — это больше, чем кажется на первый взгляд.
Понижающий ток на ТТ
Трансформатор тока — это устройство, используемое для выработки переменного тока во вторичной обмотке, который пропорционален переменному току в его первичной обмотке. Это в основном используется, когда ток или напряжение слишком высоки для прямого измерения. Затем индуцированный вторичный ток подходит для измерительных приборов или обработки в электронном оборудовании, которое обычно требует изоляции между первичной и вторичной цепями.
Это снижение токов высокого напряжения обеспечивает удобный способ безопасного контроля фактического электрического тока, протекающего в линии передачи переменного тока, с помощью стандартного амперметра.
Электрический ТТ отличается от трансформатора напряжения или мощности тем, что он состоит только из одного или нескольких витков в качестве первичной обмотки. Что также отличает его от трансформатора напряжения, так это то, что первичный ток не зависит от вторичного тока нагрузки, а вместо этого управляется внешней нагрузкой. Коэффициент трансформации ТТ равен количеству вторичных витков. Это соотношение основано на том, что первичный проводник проходит один раз через окно трансформатора.
Классификация и типы
Трансформаторы тока можно разделить на две отдельные группы. Первый, измерительный трансформатор тока, используется вместе с измерительными приборами для величины тока, энергии и мощности. Другой, защитный трансформатор тока, используется вместе с защитным оборудованием, включая катушки отключения, реле и т. д.
Существует три основных типа трансформаторов тока:
- вторичный) на магнитном стальном сердечнике с различными витками в зависимости от конструкции.
- Тип стержня: , состоящий из стержня соответствующего размера и материала, используемого в качестве первичной обмотки, что эквивалентно одному витку.

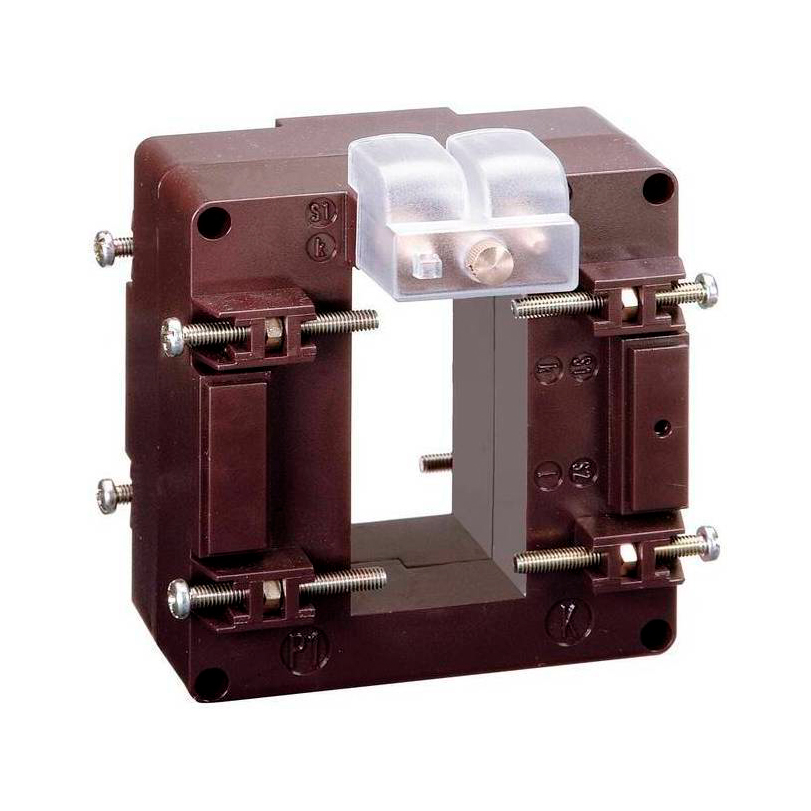

- Окно (тороидальное): не имеет первичной обмотки, но имеет отверстие в сердечнике, через которое проходит проводник, несущий первичный ток нагрузки.
Убедитесь, что на вашем объекте есть все необходимое оборудование, включая электрические трансформаторы, для безопасной и эффективной передачи, распределения и использования электроэнергии переменного тока.
Информация, содержащаяся в этой статье, предназначена только для общих информационных целей и основана на информации, доступной на дату первоначальной публикации. Не делается никаких заявлений о том, что информация или ссылки являются полными или актуальными. Эта статья не является заменой обзора действующих государственных постановлений, отраслевых стандартов или других стандартов, характерных для вашего бизнеса и/или деятельности, и не должна рассматриваться как юридическая консультация или мнение.
Читатели, у которых есть конкретные вопросы, должны обратиться к применимым стандартам или проконсультироваться с юристом.
В чем разница между трансформатором тока и трансформатором напряжения
Содержание
Трансформатор тока и трансформатор напряжения (также называемый трансформатором напряжения) являются измерительными устройствами. ТТ понижает токовые сигналы для целей измерения, в то время как PT понижает высокие значения напряжения до более низких. Трансформаторы предназначены для измерения точности и безопасности энергосистем.
Кроме того, Трансформатор CT и PT снижает ток и напряжение от высокого до низкого значения. Трансформатор тока и трансформатор напряжения имеют аналогичную конструкцию, поскольку они имеют магнитную цепь в первичной и вторичной обмотках.
Несмотря на это, у них есть явные отличия. В этом посте рассказывается о трансформаторе тока и трансформаторе напряжения и подчеркиваются различия между ними.
Что такое трансформатор тока и трансформатор напряжения
Трансформатор тока
Трансформаторы тока, также известные как трансформаторы тока, представляют собой устройства, измеряющие переменный ток. Они широко используются для измерения токов большой величины.
Трансформатор тока значительно снижает (понижает) высокий ток до более низкого, более безопасного уровня, которым вы можете правильно управлять. Он понижает измеряемый ток, чтобы его можно было измерить амперметром среднего диапазона.
Функции трансформатора тока включают:
- Преобразование больших первичных токов в малые токи 1А/5А
- Подача тока на обмотку измерительного прибора и защитного реле
- Отделяет первичное напряжение от вторичного.
Характеристики трансформатора тока включают:
- Сопротивление катушки тока прибора, с которой соединена вторичная обмотка ТТ, мало. Трансформатор ТТ работает в состоянии, близком к короткому замыканию при нормальных условиях
- Первичная обмотка установлена последовательно по току.
Трансформатор ТТ работает в состоянии, близком к короткому замыканию при нормальных условияхТрансформаторы напряжения
С другой стороны, трансформаторы напряжения, также известные как трансформаторы напряжения , измеряют параметры источника питания. В то время как трансформатор тока измеряет ток, трансформатор напряжения измеряет напряжение.
В большинстве американских домов для различных целей используется разное напряжение.
Функции трансформаторов напряжения (напряжения) включают:
- Он измеряет и уменьшает значения высокого напряжения до более низких значений
- Трансформаторы напряжения пропорционально преобразуют высокое напряжение в стандартное вторичное напряжение 100 В или ниже для облегчения использования защитных и измерительных приборов/устройств
- Для изоляции высокого напряжения от электрики с помощью ПТ.
Разница между трансформаторами тока и трансформаторами напряжения
Функция
Одно из основных различий между трансформаторами CT и PT заключается в их функциях.
С одной стороны, трансформатор тока снижает высокий ток до более безопасного и управляемого уровня, который можно измерить. Он преобразует большие первичные токи в малые токи 1A/5A, которые можно измерить амперметром.
С другой стороны, потенциал (трансформатор напряжения) измеряет и уменьшает высокие значения напряжения до меньших значений. Он преобразует высокое напряжение в стандартное вторичное напряжение 100 В или ниже.
Трансформатор тока делится на два типа, в том числе с обмоткой и с закрытым сердечником. Трансформатор напряжения также делится на две категории (типа), включая электромагнитное и емкостное напряжение.
Соединение
В трансформаторе тока первичная обмотка соединена последовательно с линией передачи, ток которой измеряется, и полный линейный ток протекает через обмотку.
С другой стороны, трансформатор напряжения подключен параллельно цепи, что означает, что на обмотке появляется полное линейное напряжение.
Коэффициент трансформации
Коэффициент трансформации в трансформаторе тока высокий, а в трансформаторе напряжения низкий.
Первичная и вторичная обмотка
В трансформаторе тока первичная обмотка имеет меньшее число витков и пропускает измеряемый ток. В трансформаторах напряжения первичная обмотка имеет много витков и несет измеряемое напряжение.
В трансформаторе тока вторичная обмотка имеет большое количество витков на вторичной стороне и соединена с токовой обмоткой прибора. В трансформаторе напряжения вторичная обмотка имеет небольшое число витков на вторичной стороне и соединена со счетчиком или прибором.
Трансформатор тока изготовлен из кремнистой стали, а трансформатор напряжения изготовлен из высококачественной стали, работающей при низкой плотности потока.
Первичный ток
В трансформаторе тока первичный ток не зависит от состояния вторичной цепи.
С другой стороны, в трансформаторе напряжения первичный ток зависит от состояния вторичной цепи.
С трансформатором тока вы можете использовать амперметр на 5 ампер для измерения больших токов, таких как 200 ампер. С другой стороны, с трансформатором напряжения вы можете использовать вольтметр на 120 В для измерения высоких напряжений, таких как 11 кВ.
Вторичная сторона
В трансформаторе тока вторичная обмотка не может быть разомкнута во время работы. С другой стороны, в потенциальном трансформаторе вы можете разомкнуть вторичную цепь без каких-либо повреждений.
Ввод значения
В трансформаторе тока входным значением является постоянный ток, тогда как в потенциальном токе это постоянное напряжение.
Диапазон вторичной обмотки
В трансформаторе тока диапазон составляет 1 А или 5 А, а в трансформаторе напряжения – 110 В.
Бремя
Трансформатор тока не зависит от вторичной нагрузки, тогда как трансформатор напряжения зависит от вторичной нагрузки.
