Производители бесшовных труб в России

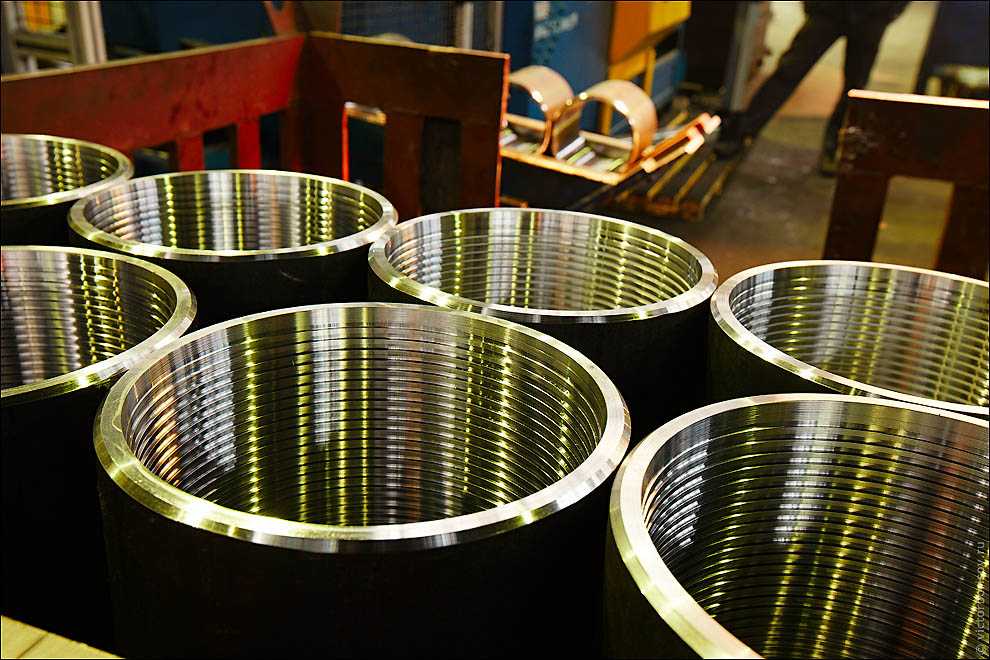

Металлопрокат, в частности трубы, используется везде, начиная с малых частных сфер, заканчивая строительством жилых комплексов и производством. Особую популярность получили бесшовные трубы, технические характеристики которых имеют ряд отличительных особенностей, благодаря чему они могут использовать в экстремальных эксплуатационных условиях.

Поскольку эта металлопродукция пользуется колоссальным спросом, на территории России работают сотни заводов и фабрик, изготовляющие бесшовные трубы различного сортамента. В статье мы коротко опишем процесс производства и перечислим тех производителей, которые выпускают на рынок СНГ львиную долю такого проката.

Особенности производства

Бесшовные трубы относятся к металлопродукции, которая производится путем проката двумя методами:

• Горячекатаным
• Холоднокатаным

Отличительной чертой таких изделий является отсутствие соединительных швов. Иными словами, бесшовные трубы не имеют сварочного шва, что в разы увеличивает физические свойства изделия. Основным потребителем такого проката считаются те сферы, которые используют трубы для прокладки коммуникаций с высоким давлением рабочих жидкостей или газов.

Для изготовления используются стали высокой прочности, благодаря чему бесшовные трубы имеют низкий показатель линейного расширения, устойчивы к воздействию коррозии, особенно трубы с толстыми стенами, а также имеют высокий коэффициент теплопроводности.

Фабрики и заводы России по производству бесшовных труб

Сразу стоит отметить, что производственные показатели по всей России за последние годы практически не изменились. Если в 2013 году изготовлялось порядка 3 млн. тонн, то на сегодняшний день эти показатели едва превышают 3.3 млн. тонн в год. Это связано с тем, что емкость внутреннего рынка и потребительские запросы увеличились лишь на 0.5 млн. тонн за 7 лет, а объем экспорта снизился на 5%.

Среди самых мощных производителей бесшовных труб России стоит отметить следующие заводы и фабрики:

• ОАО «Первоуральский Новотрубный завод». Завод с огромными производственными мощностями, имеющий все основные технологии для проката бесшовных труб диаметром от 0.1 мм до 219 мм. На этом предприятии изготовляется больше 25 тысяч типоразмеров труб и трубного профиля.
• ОАО «Северский трубный завод». Основным направлением этого производителя является изготовление горячекатаных бесшовных труб для нефтяной промышленности. Завод входит в состав крупнейшего холдинга «Трубная металлургическая компания» России.
• ОАО «Таганрогский металлургический завод». Также входит в состав холдинга «Трубная металлургическая компания» и является одним из старейших заводов России, основанный еще в 1896 году. Производственные площади насчитывают более 2 км².
• ОАО «Челябинский трубопрокатный завод». Челябинский трубопрокатный завод выпускает 16% трубопрокатной продукции от общего объема рынка России. Производитель изготовляет больше трех тысяч типоразмеров труб, в том числе бесшовных горячекатаных и холоднокатаных труб диаметром больше 325 мм.
• ПАО «Северский трубный завод». Самый старый трубный завод России на Урале, где производят горячекатаные трубы.
• ОАО «Волжский трубный завод». Волгоградский завод является одним из немногих предприятий, который получил американскую лицензию на изготовление бесшовных труб по стандарту API 5L. Завод ежегодно получает новые иностранные инвестиции на развитие трубного производства.

Кроме вышеперечисленных гигантов трубопроизводства можно отметить еще десятки заводов и фабрик, где активно выпускается трубопрокат бесшовного типа:

• ОАО «Волгореченский трубный завод»
• ОАО «Альметьевский трубный завод»
• ОАО «Альметьевский трубный завод»
• ООО «АГИС СТАЛЬ»
• ЗАО «АРМИСПРОМСТРОЙ»
• ЗАО «Ижорский трубный завод» (ИТЗ)
• ЗАО «БАЛТСТАЛЬПРОКАТ»
• ОАО «Выксунский металлургический завод»
• ООО «ВИСМА»

Это далеко не конец списка, где производят бесшовные трубы в России. Рост и спад производства в этой отрасли постоянно колеблются в условиях внутреннего и мирового рынка. Заводы со старым оборудованием закрываются, а на смену им открываются новые, современные предприятия.

Склад бесшовных труб «Металлобаза»

Около 60% металлопроката реализуется непосредственно со складских территорий дочерних или дилерских компаний. Склад «Металлобаза» предлагает огромный ассортимент бесшовных труб и другого проката отечественного производства. Наши склады оборудованы для идеальной сохранности продукции, а ценовая политика позволяет хорошо экономить на больших закупках.

Мы одна из крупнейших баз трубопроката в Москве и области, где можно заказать бесшовные трубы любого типоразмера и сортаменте. Предоставляем сертификаты качества и сопровождающую документацию на весь ассортимент. Звоните +7 (495) 772-97-15. Менеджеры помогут собрать отгрузку и организуют оперативную доставку по всей России.

---

Комментарии

«Процесс производства бесшовной трубы» – Сделано у нас

Технология промышленного производства бесшовной трубы невероятно сложна и трудоемка. Каждый этап требует огромных затрат энергии и материалов.

Такие трубы часто используются для транспортировки стерильных сред, например молока, поэтому к их изготовлению предъявляются самые строгие требования.

Основное конкурентное преимущество бесшовных труб — отсутствие сварных швов, являющихся самым уязвимым местом любой сварной трубы. По этому к процедуре соединения предъявляются высокие требования надежности.Описание способа горячекатаного прокатаНержавеющий металл должен быть очищен от посторонних примесей, а сам процесс производства — тщательно контролироваться на всех этапах:Металлическая заготовка из легированной стали разогревается до определённой температуры в печи1250—1300°С .Нагретая докрасна, она подается на прессовально-прошивочный стан, где гигантское шило «пуансон «из специального состава, пронизывает заготовку насквозь, с напылением смазки на пуансон. (Рис.1)

После этого будущая труба раскатывается валиками до заданной длины, с требуемыми показателями толщины стенок, наружного и внутреннего диаметра. Готовый элемент остывает и подвергается конечной калибровке в специальной емкости.

Заключительный этап — подготовка отрезков необходимой длины и маркировка готовых к продаже изделий.Некоторые марки бесшовных стальных труб подвергаются особой процедуре дополнительной закалки. Изделие нагревается, после чего быстро охлаждается. Повторенная несколько раз, процедура перестраивает молекулярную решетку стали, сообщая ей новые свойства.

Для производства бесшовных труб из нержавеющей стали применяются следующие марки стали:

12Х18Н10Т. Наиболее устойчива к коррозии, используется чаще других. Легирующие добавки: никель, титан и хром. Хром усиливает антикоррозийные свойства, титан усиливает прочность, никель сообщает сплаву необходимую пластичность.

10Х17Н13М2Т. Отлично подходит для транспортировки химикатов с высокой кислотностью. Главные потребители такой продукции — химические и медицинские предприятия, пищевые производства

06ХН28МДТ. Успешно эксплуатируется в нефтехимической и металлургической отраслях.

10Х23Н18. Высоколегированный сорт стали, обладающий повышенной устойчивостью к большим температурам и воздействию открытого огня. Трубы из такой стали находят применение в строительстве камер для сжигания топлива, высокотемпературных котлов. Легко выдерживают продолжительное воздействие температур до 1100 °C.

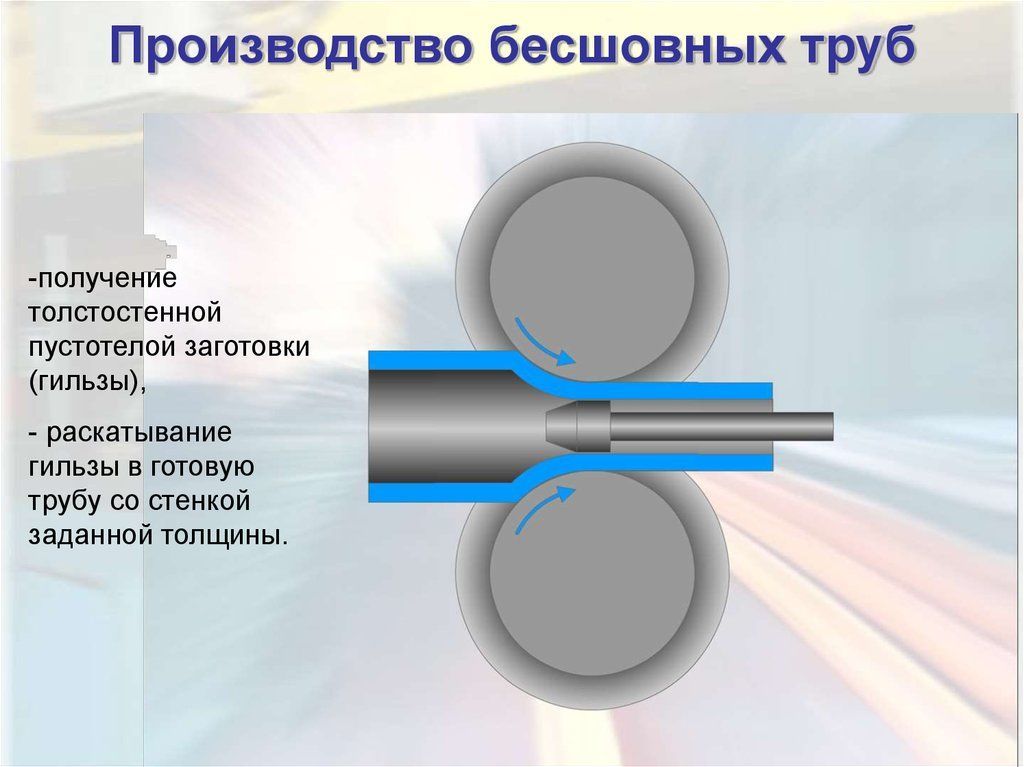

Рис. 1 Схема прошивки заготовки пуансоном

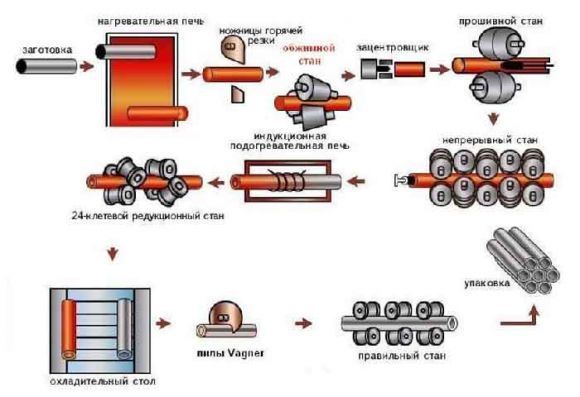

Схема работы стана © mv-steel.ru

Технические характеристикиБесшовные трубы из нержавеющей стали выгодно отличаются показателями прочности и устойчивости к образованию ржавчины. Отсутствие сварных швов гарантированно защищает изделия от околошовной коррозии.

В сравнении с электросварными аналогами можно выделить ряд преимуществ:Труба не имеет сварного шва — самого слабого участка изделия.Имеет одинаковую прочность на всем протяжении.Помимо этого, такие трубы эффективно эксплуатируются при высоких показателях давления носителя, и способны противостоять разрушительным внешним воздействиям. Это дает возможность использовать их в условиях повышенной влажности, высоких и низких температур окружающей среды. Пороговое значение температуры для простого носителя составляет 800 °C, для агрессивных химикатов — 350 °C.

Из прочих важных характеристик можно отметить:

Сопротивление материала на разрыв — не менее 529 Н/кв.мм.Показатель относительного удлинения — не менее 40%.Содержание серы в стали не — менее 0,02%.

Допустимая кривизна изделий также жестко регламентирована и не должна превышать следующих значений:

Трубы с толщиной стенок свыше 0,5 мм — 1 мм на 1 м длины.Изделия с толщиной стенок менее 0,5 мм и сечением свыше 15 мм — 2 мм на 1 м длины.

Виды бесшовных труб

В зависимости от технологии производства, промышленность предлагает потребителям два типа изделий: горячекатаные и холоднокатаные трубы.

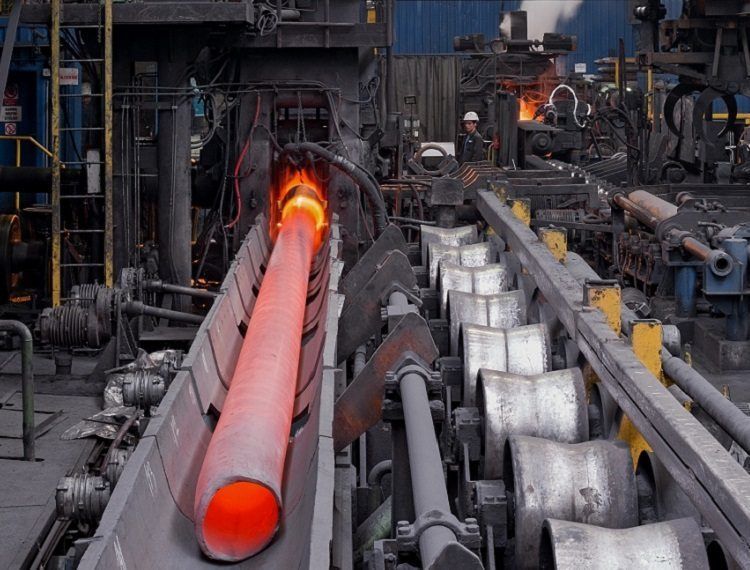

Горячекатаная труба

Можно также встретить термин горячепрессованные или горячедеформированные. Выпускаются по ГОСТ 9940-81. Технология горячей прокатки не позволяет делать трубы малых диаметров. Кроме того, в этом случае не всегда удается получить идеально гладкую поверхность трубы и гарантировать точность размеров.

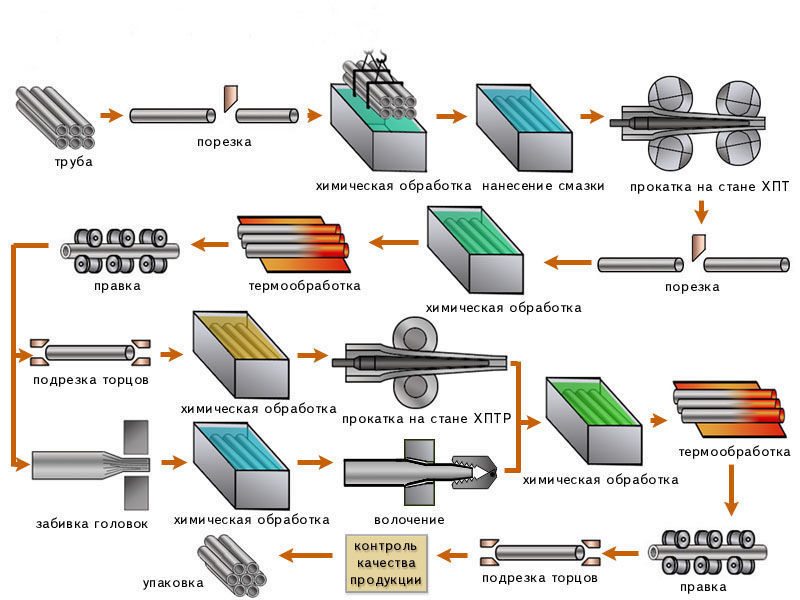

Холоднокатаная труба

Иначе — холоднотянутые или холоднодеформированные. Их производство регламентируется ГОСТ 9941-81. От горячекатаных отличаются, в первую очередь, меньшим сечением и тонкими стенками. Поверхность труб при таком способе производства более гладкая. При выпуске изделий с отличным от круглого типом сечения (прямоугольник, звезда, овал, шестигранник и т. п.) используется только метод холодной деформации.

Толстостенные и тонкостенные трубы

Другой критерий — толщина стенки изделия. Этот показатель во многом определяет сферу применения трубного материала. Разделяют толстостенные и тонкостенные стальные трубы:

Горячекатаная бесшовная труба имеет диаметр 28-426 мм, при толщине стенки — 3-40 мм.Холодный прокат допускает производство труб диаметром 0,3-450 мм с толщиной стенок 0,06-12 мм.

Резка труб осуществляется под прямым углом. Область спила в обязательном порядке зачищается от неровностей и заусенцев. Поверхность изделия должна иметь однородную структуру, без трещин, вмятин или закатов.

Внедрение бесшовной трубы

Бесшовные трубы изготавливаются из цельных круглых стальных «купюр», которые нагреваются, проталкиваются и протягиваются через матрицу до тех пор, пока сталь не превратится в полую трубу. Бесшовные трубы подвергаются различным операциям отделки, таким как правка, проверка, гидростатические испытания и визуализация. Бесшовные трубы широко используются в напорных трубопроводах, строительстве, нефтехимии и нефтеперерабатывающих заводах. Бесшовные трубы доступны в следующих спецификациях: ASTM A53, A106, A252, A333, A335, A501, A523, A589, API 5L и API 5CT. Наиболее распространенной бесшовной трубой является A106B. Концы бесшовных труб включают скошенные или прямоугольные плоские концы. Бесшовные трубы из углеродистой стали доступны в черном, чистом, оцинкованном или эпоксидном исполнении.

Стальные трубы обычно поставляются длиной 21 фут. Он также доступен с одинарной случайной длиной (SRL) в диапазоне от 17 футов до 24 футов. Двойная случайная длина (DRL) относится к трубе длиной не менее 37 футов до 44 футов.

Формула расчета веса бесшовных труб

Вес бесшовной стальной трубы на метр составляет W=0,02466*S(D-S).

Значение символа: D=внешний диаметр, S=толщина стенки.

Например, для бесшовных стальных труб с наружным диаметром 60 мм и толщиной стенки 4 мм найдите вес на метр.

Решение: Вес квадратного метра = 0,02466 * 4 * (60-4) = 5,52 кг.

Теоретическая формула расчета веса бесшовной стальной трубы: W=0,0246615(D-S)*SW.

бесшовные и сварные трубы

Трубы стальные бесшовные изготавливаются из круглых заготовок методом горячей прокатки, холодной прокатки или холодного волочения, при этом тело трубы не имеет стыков. Трубы стальные сварные изготавливаются из плоских стальных листов со сварными швами на теле трубы.

Включая трубку ERW, трубку LSAW, трубку SSAW. Отличие бесшовной трубы от сварной трубы в сырье, технологии изготовления, характеристиках, внешнем виде, размерах, применении, себестоимости и т. д.

Бесшовная стальная труба:

Бесшовные стальные трубы API 5L и ASTM изготавливаются из стальных слитков или сплошных труб, пропущенных через перфорированные трубы, которые затем могут быть сформированы путем горячей прокатки, холодной прокатки или холодного волочения. Трубы стальные бесшовные горячедеформированные изготавливаются методами штамповки, прошивки, прокатки, формовки и другими способами. Для труб большого диаметра этот метод обычно используется для толстостенных бесшовных труб. Холоднотянутая бесшовная труба использует технологию холодной штамповки. Прочность материала относительно низкая, а внешние и внутренние поверхности управления гладкие. Таким способом обычно изготавливают тонкостенные бесшовные трубы малого диаметра. Трубы стальные бесшовные прокатывают из углеродистой конструкционной стали, низколегированной конструкционной стали или легированной конструкционной стали и нержавеющей стали.

Бесшовные стальные трубы используются в различных отраслях промышленности: линейные трубы в трубопроводах, тепловых сетях, машиностроении, химической промышленности и других отраслях промышленности.

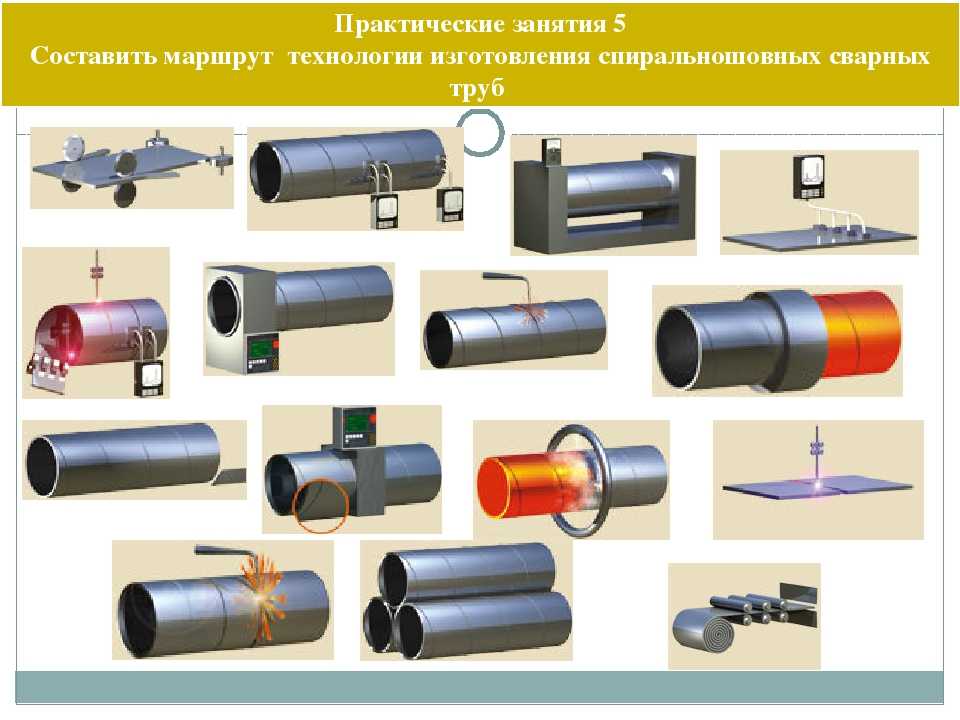

Труба стальная сварная:
Сварные стальные трубы API 5L или ASTM включают трубы LSAW, трубы SSAW и трубы ERW. Эти трубы изготавливаются из стальной полосы или стального листа. Производственный процесс сначала изгибает стальной лист, а затем сваривает его в круглые, квадратные и другие формы. Сварные стальные трубы обладают такими характеристиками, как высокая эффективность производства, низкая стоимость и экономия материалов. Он нашел широкое применение в авиационной, аэрокосмической, энергетической, электронной, автомобильной, легкой промышленности и других отраслях промышленности. Высокая коррозионная стойкость в кислых средах.

Характеристики бесшовных стальных труб

Причина, по которой большинство людей предпочитают бесшовные стальные трубы сварным стальным трубам, заключается в том, что бесшовные стальные трубы могут выдерживать чрезвычайно высокие давления без разрушения. Но швы или сварные трубы не могут этого сделать, потому что паяные соединения склонны к растрескиванию под высоким давлением. Кроме того, очень легко точно рассчитать давление бесшовных труб. Бесшовные трубы также тоньше и легче сварных труб и имеют однородную форму, поскольку они равномерно выдавлены из сплава.

Сравнение прочности на сжатие бесшовной трубы и сварной стальной трубы

Бесшовная стальная труба имеет лучшую несущую способность и прочность выше, чем стальная сварная труба ERW. Поэтому он широко используется в оборудовании высокого давления, теплоэнергетике и котельной промышленности. Как правило, сварной шов стальной трубы является слабым местом, и его качество влияет на общую производительность.

Краткое описание различий между бесшовной стальной трубой и сварной стальной трубой

1. Внешний вид
Бесшовная стальная труба изготавливается из заготовки в качестве сырья. Дефекты внешней поверхности заготовки не могут быть устранены в процессе горячей прокатки и могут быть отшлифованы только после окончательной обработки изделия. В процессе редукции стенки дефекты могут быть устранены лишь частично. Для сварных стальных труб, изготовленных из горячекатаных рулонов, качество поверхности рулонов – это качество поверхности труб, которое легко контролировать. Качество поверхности горячекатаного рулона высокое. Поэтому качество поверхности сварных стальных труб намного лучше, чем у бесшовных стальных труб.

2. Различия в процессе формования
Бесшовные стальные трубы формируются за один проход в процессе прокатки. Сварные стальные трубы изготавливаются из стальных полос или стальных листов путем гибки и различных способов сварки.

3. Производительность и использование
Бесшовная стальная труба имеет лучшую несущую способность и прочность выше, чем сварная стальная труба ERW. Поэтому он широко используется в оборудовании высокого давления, теплоэнергетике и котельной промышленности. Как правило, сварной шов стальной трубы является слабым местом, и его качество влияет на общую производительность. Вообще говоря, рабочее давление сварной стальной трубы на 20% ниже, чем у бесшовной стальной трубы. Эта надежность является основным фактором, по которому люди выбирают бесшовные стальные трубы. Практически все промышленные трубопроводы являются бесшовными просто потому, что трубы подвергаются экстремальным термическим, химическим и механическим нагрузкам. Авиакосмическая, автомобильная, электронная и другие отрасли промышленности имеют относительно небольшой бюджет, а давление в трубах высокое, и сварные трубы предпочтительнее.

4. Доступная разница размеров
Для большинства производителей бесшовных стальных труб в Китае они производят оригинальные бесшовные трубы с максимальным внешним диаметром 20 дюймов, 508 мм. Обычно менее 16 дюймов, 406,4 мм из-за ограничений оборудования. Если заказчик желает приобрести стальные бесшовные трубы, превышающие указанные выше размеры, требуется обработка термическим расширением. Но обычно качество этой бесшовной трубы из терморасширенной стали не может сравниться с оригинальной бесшовной стальной трубой. И наоборот, сварные стальные трубы не имеют этих ограничений и доступны в размерах от 1-1/2 дюйма 48,3 мм до 100 дюймов 2540 мм.

5. Стоимость и цена
Обычно бесшовные стальные трубы стоят дороже, чем сварные стальные трубы из-за сырья, производственного оборудования и процессов. Но иногда из-за давления рынка цена на сварную трубу выше, поэтому, если это произойдет, пожалуйста, не стесняйтесь покупать бесшовную стальную трубу того же размера.

ВПВ vs бесшовная труба

ВПВ труба изготавливается путем прокатки металла с последующей продольной сваркой по длине. Бесшовная труба изготавливается методом экструзии металла до нужной длины; поэтому труба ERW имеет в поперечном сечении сварной шов, а бесшовная труба не имеет шва в поперечном сечении по всей длине. В бесшовной трубе нет сварных швов и стыков, она изготавливается из цельной круглой заготовки. Размеры бесшовных труб и спецификации толщины стенки варьируются от 1/8″ до 26″ OD. Идеально подходит для приложений высокого давления, таких как углеводородная промышленность и нефтеперерабатывающие заводы, разведка и бурение нефти и газа, транспортировка нефти и газа, а также воздушные и гидравлические цилиндры, подшипники, котлы, автомобили и многое другое.

Труба ERW сварена продольно и изготавливается из полосы/рулона с внешним диаметром до 24 дюймов. Труба ERW изготовлена ​​методом холодной штамповки из стальной полосы, которая протягивается через ряд роликов и образует трубу, которая расплавляется электрическим зарядом. В основном используется для приложений низкого/среднего давления, таких как перекачка воды/масла

Разница между технологией производства бесшовных труб и стальных труб ВПВ

Технология «CPE» для производства бесшовных труб и трубок с наружным диаметром до 7 дюймов является всемирно известной технологией. Технология «Plug Mill» используется для больших диаметров. Бесшовные стальные трубы производятся от 7 дюймов до 14 дюймов и являются наиболее надежной технологией для больших диаметров. часть. Технология высокочастотной индукционной сварки для труб ERW и трубопроводов с наружным диаметром до 21 дюйма.

Как отличить бесшовную трубу или трубу ERW из нержавеющей стали?

Чтобы определить, является ли поставляемая труба бесшовной или ERW, просто прочтите шаблон на боковой стороне трубы

Если это ASTM A53, тип S является бесшовным.
Тип F печного типа, но сварной,
Тип E – контактная сварка.

Вот как. Это самый простой способ определить, является ли труба бесшовной или ERW.

Подробнее ： Дефекты качества и предотвращение заготовок бесшовных стальных труб

Как производятся бесшовные стальные трубы? – производитель стальных труб, обсадных и насосно-компрессорных труб для природного газа, стальных бесшовных труб, OCTG,

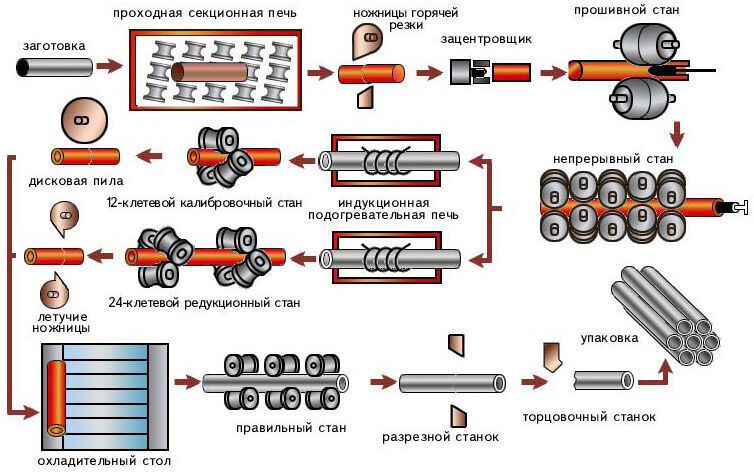

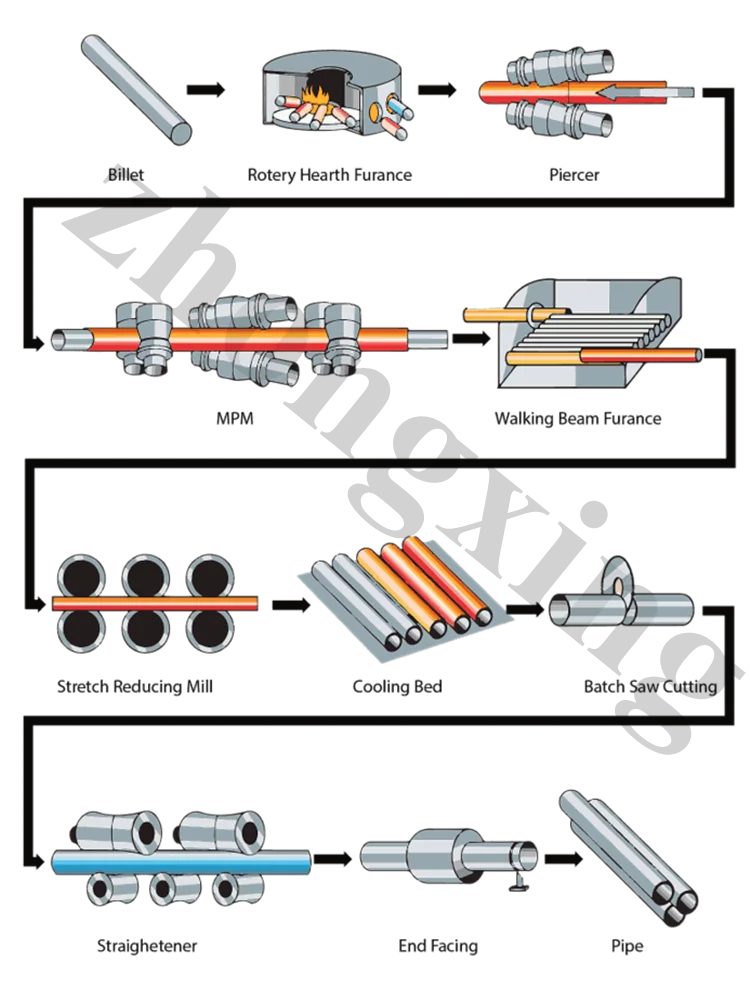

Процесс производства бесшовных труб горячей прокатки:

1. Знакомство с бесшовными стальными трубами

Бесшовные стальные трубы представляют собой стальные трубы круглого, квадратного и прямоугольного сечения с полым сечением и без швов вокруг него. Бесшовная стальная труба формируется путем перфорации стального слитка или сплошной заготовки трубы, а затем подвергается горячей прокатке, холодной прокатке или холодной вытяжке. Бесшовная стальная труба имеет полую секцию и используется в качестве трубы для транспортировки жидкости. По сравнению с твердой сталью, такой как круглая сталь, стальная труба имеет меньший вес при одинаковой прочности на изгиб и кручение и представляет собой экономичную сталь, которая широко используется для изготовления конструкций. Части и механические части, такие как стальные леса для буровых установок.

2. История развития бесшовных стальных труб

История производства бесшовных стальных труб насчитывает почти 100 лет. В 1885 году немецкие братья Маннесманн впервые изобрели двухвалковую прошивную машину с поперечной прокаткой, а в 1891 году изобрели циклический прокатный стан. В 1903 году швейцарец Риттерифель изобрел автоматическую трубопрокатную машину (также называемую трубопрокатной машиной). Машины, а позже различные типы удлинительных машин, такие как трубопрокатные станы непрерывного действия и трубоподъемные машины, начали формировать современную промышленность по производству бесшовных стальных труб. В 1930-х годов качество стальной трубы было улучшено за счет применения трехвалкового стана, экструдера и трубопрокатного стана периодического действия. В 1960-х годах, благодаря совершенствованию непрерывных прокатных станов, появлению трехвалковых пробивных машин, особенно применению машин для уменьшения натяжения и заготовок непрерывного литья, повысилась эффективность производства и повысилась способность бесшовных труб конкурировать со сварными трубами. В 1970-х годах бесшовные трубы и сварные трубы двигались параллельно, и мировое производство стальных труб увеличивалось более чем на 5% в год. После 1953, Китай придавал большое значение развитию производства бесшовных стальных труб и изначально сформировал производственную систему для прокатки различных труб большого, среднего и малого диаметра. Медные трубы, как правило, также используются при прошивке заготовок слитков, прокатке прокатных станов, вытяжке рулонов.

3. Использование и классификация бесшовных стальных труб

использование:

Бесшовная стальная труба представляет собой экономичную секционную сталь, которая занимает очень важное место в народном хозяйстве и широко используется в нефтяной, химической, котельной, электростанции, судостроение, машиностроение, автомобилестроение, авиация, космонавтика, энергетика, геология, строительство и военная промышленность. каждого отдела.

классификация:

1 по форме сечения: труба круглого сечения, труба профилированного сечения

2 по материалу: труба из углеродистой стали, труба из легированной стали, труба из нержавеющей стали, композитная труба

3 согласно способ соединения: труба резьбовая соединительная, труба сварная

4 по способу производства: горячекатаная (обжимная, верхняя, разжимная) труба, холоднокатаная (вытяжная) труба

5 по назначению: котельная труба, нефтепромысловая труба, линейная трубка, конструкционная трубка, трубка для удобрений…

4.
