Промышленные циклоны

По нормам техники безопасности на любом промышленном предприятии и в мастерских необходимо соблюдать комфортные рабочие условия, чтобы снизить риск профессиональных заболеваний. Главным критерием в этом случае является чистый воздух. В условиях работы различных станков и оборудования может происходить загрязнение воздуха дымом, вредными газами, мельчайшими частицами пыли, опилками и другими загрязняющими элементами. В связи с этим на предприятиях оборудуют систему очистки воздуха, в которую зачастую включают промышленные циклоны пылеуловители. Вихревой пылеуловитель позволяет снижать концентрацию твердых и газообразных примесей в воздухе.

Узнать где купить промышленный циклон пылеуловитель можно на странице циклоны, бункеры и вытяжки

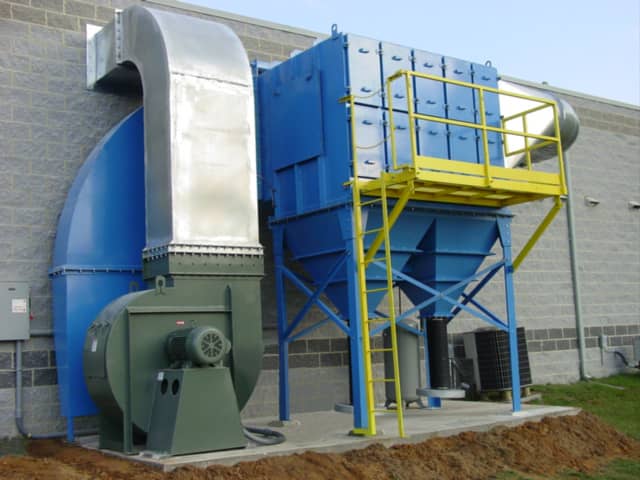

Применение промышленных циклонов

Промышленные циклоны пылеуловители применяют на машиностроительных предприятиях, в цехах, на лесоперерабатывающих и деревообрабатывающих комбинатах, лесопилках, на металлообрабатывающих и камнеобрабатывающих производствах, на предприятиях пищевой и химической промышленности.

Циклоны для очистки воздуха используются как первая ступень очистки в комплексных системах вентиляции. Еще циклонами снабжаются разнообразные сушильные комплексы и барабанные сушилки. Есть специальные модели циклонов для очистки абразивных частиц и агрессивных, в том числе горячих газовых смесей. Рабочие поверхности таких агрегатов покрывают специальными защитными составами, позволяющими увеличить срок службы.

Принцип работы промышленных циклонов

Принцип работы промышленных циклонов основан на использовании эффекта завихрения воздуха внутри корпуса агрегата, что напоминает циклоны, возникающие в природе. Благодаря центробежной силе загрязненный воздух, закручивается внутри корпуса цилиндрической формы под действием нагнетающей силы, образующейся в процессе работы вентиляторы. Твердые пылевые частицы соприкасаются со стенками цилиндра и под действием силы тяжести опускаются вниз по стенкам, сужающимся в виде конуса, где через выходное отверстие выводятся из циклона и оседают в пылеулавливающей системе.

Очищенный воздушный поток, вращаясь, устремляется вверх и выходит через выходное отверстие, расположенное в верхней части корпуса циклона.

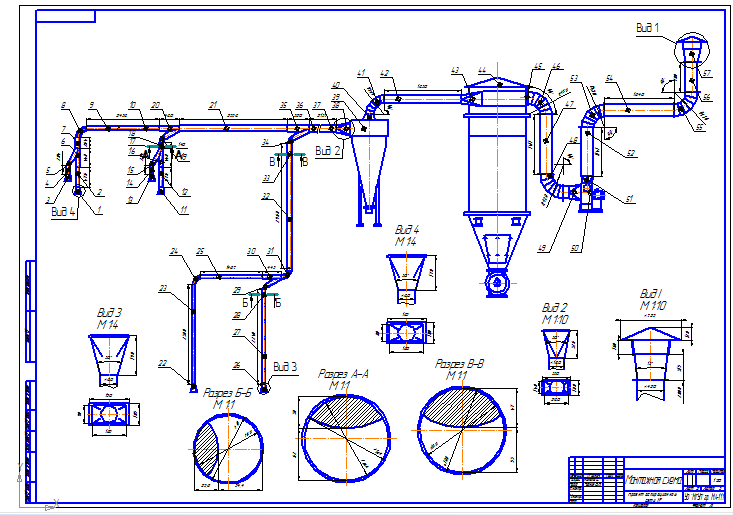

Конструкция промышленных циклонов

Промышленный циклон представляет собой систему, состоящую из корпуса цилиндрической формы, сужающейся к низу в виде конуса. Корпус изготавливают из листового железа. Если требуется очистка горячего воздуха с примесью газов, то применяют футеровку внутренних поверхностей. В верхней части находится входной и выходной патрубок. Во входной патрубок при помощи воздуховода поступает воздух для очистки. Для работы циклона требуется вентилятор улитка, он может нагнетать или разрежать воздух в агрегате. В нижней части расположен технологический люк с задвижкой, через которую собранная пыль и твердые частицы из воздуха попадают в бункер накопитель. Циклоны могут быть оборудованы зонтиком, который защищает выходное отверстие от попадания атмосферных осадков. Также на выходное отверстие дополнительно может быть установлен мешок для сбора пыли.

Зачастую система очистки воздуха представляет собой не один циклон, а несколько одинаковых агрегатов с общими аэродинамическими условиями, объединенных в батарею. Число циклонов в батарее определяется расчетным путем с учетом размера помещения и степени загрязненности воздуха.

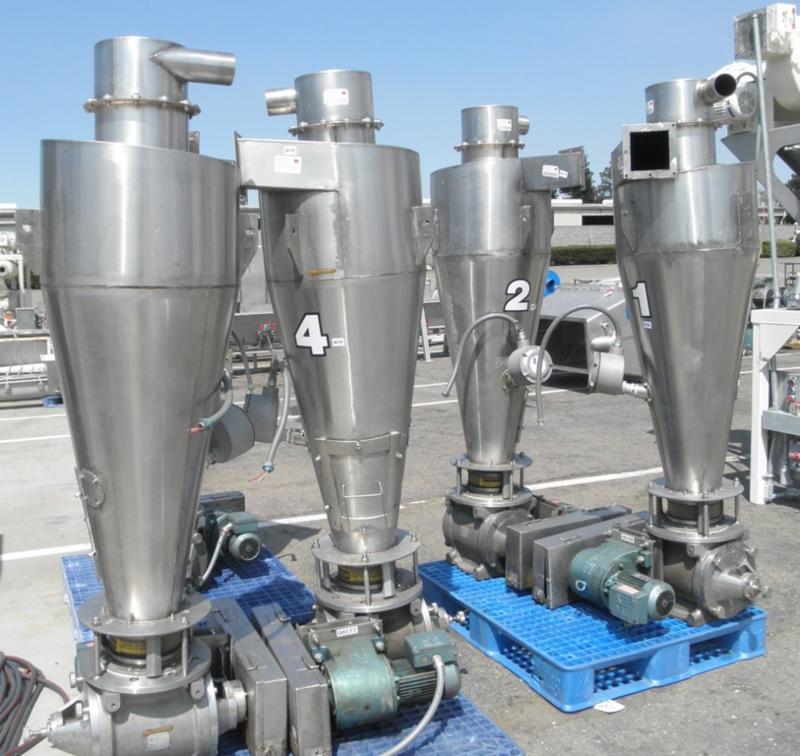

Виды промышленных циклонов

Промышленные циклоны бывают цилиндрические с удлиненной цилиндрической частью и конусные с удлиненной конической частью. У цилиндрических циклонов выше пропускная способность и производительность, а у конусных выше эффективность работы, они более качественно очищают воздух. Циклоны пылеуловители делают левого (на всасывающей линии вентилятора) и правого исполнения (на нагнетание воздуха посредством вентилятора). Вентилятор может быть установлен перед циклоном, если необходимо очистить воздух от абразивных твердых частиц, которые могут повреждать лопасти или на выходе очищенного воздуха. В зависимости от вида входного патрубка промышленные циклоны могут быть спиральные, тангенциальные, винтообразные, осевые розеточные и радиальные розеточные.

Циклоны, пылеуловители и аспирация, купите пылеулавливающее оборудование по цене от производителя

Концерн Медведь уже более двух десятков лет занимается производством и поставками пылеулавливающих агрегатов и циклонов. За эти годы работы нами были освоены направления производства таких пылеуловителей как:

• ЦН-11 (НИИОГАЗ)
• ЦН-15 (НИИОГАЗ)
• ЦН-24
• ОЭКДМ
• ЦОК
• УЦ-38
• ЦОК
• СДК-ЦН-33
• СДК-ЦН-34
• СИОТ
• ЛИОТ
• ЦОЛ
• ЗИЛ 900/1600

Вышеперечисленные циклоны представлены полными модельными рядами во множестве исполнений. Каждая серия имеет различные габаритные и производительные характеристики и, разумеется, свои конструктивные особенности (с улиткой, с пирамидальным бункером, с обратным конусом, конические, с выдвижным ящиком, с зонтом и т.д.). Если вы не до конца сориентированы в циклонах-пылеуловителях, напишите или позвоните нам, инженеры подберут пылеулавливающий агрегат с необходимыми параметрами для решения вашей задачи.

Покупка, доставка и гарантия циклонов-пылеуловителей

Купить циклоны очень просто, это делается в один клик с сайта. Цена циклонов-пылеуловителей от 9 117 руб. в данном случае это цена на циклон ЦН-15-200. Вы оставляете заявку на нужную вам модель, заказываете звонок, или связываетесь по электронной почте. Заявка рассматривается в кратчайшие сроки. При необходимости заполняете опросный лист, на основании которого команда инженеров производит подбор пылеулавливающего оборудования и составляет коммерческое предложение. Некоторые модели циклонов имеются в наличие на складе, но большинство пылеуловителей изготавливается на заказ. В среднем на производство циклонных пылеуловителей затрачивается от 1-2 недель в зависимости от величины и конструктивных особенностей. На каждый произведенный пылеулавливающий агрегат распространяется гарантия 2 года. Все газоочистное оборудование доставляется по территории России и стран СНГ. Доставка осуществляется любыми транспортными компаниями, самовывозом и нашим транспортом.

Что такое циклон (пылеуловитель)?

Циклоны – это инженерное газоочистное устройство. С помощью данного оборудования производится очистка воздуха (газов) от взвешенных частиц и пыли. Отделение частиц происходит с помощью использования центробежной силы и гравитации. Данный принцип уже используется даже в некоторых моделях пылесосов. Именно циклоны являются самым распространенным и наиболее применяемым пылеулавливающим оборудованием в промышленности и на производстве. Помимо применения в промышленности, циклоны заполняют нишу применения среди грузового автотранспорта, в качестве предварительной очистки воздуха для ДВС.

Как работают циклоны-пылеуловители?

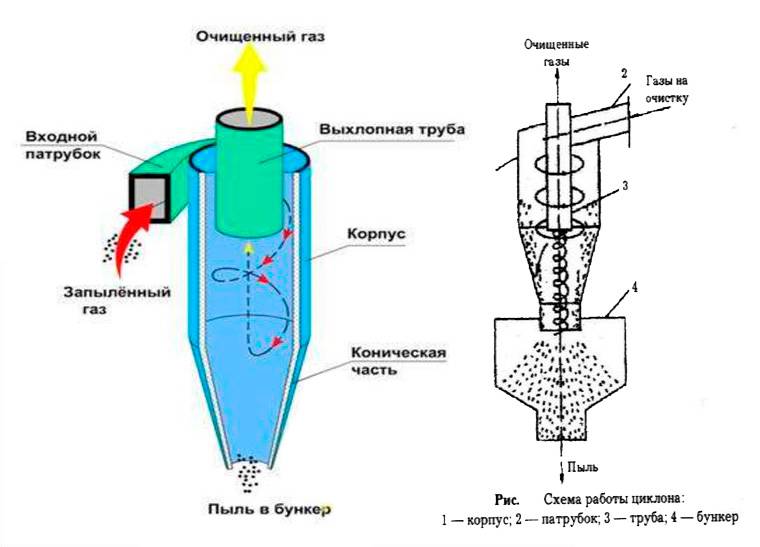

На приведенной схеме работы пылеулавливающего циклона ЦН можно рассмотреть принцип работы. Во входной патрубок циклона поступает поток запыленного газа. Внутри пылеуловителя происходит принудительное вращение газопылевого потока. Вращение происходит с движением к конусу, под которым расположен бункер для сбора отделенных частиц. За счет инерционной составляющей, частицы пыли остаются на поверхности конуса, одновременно с этим они попадают во вторичный поток, и как следствие, в бункер. Очищенный воздух направляется к выхлопной трубе, откуда и выводится. Данный принцип работы газоочистного оборудования разобран на примере противоточного циклона ЦН. Есть еще множество различающихся по типу циклонов, так же работающих на очистку газа от взвешенных частиц и пыли. Они отличаются межу собой исполнениями, размерами, отношением конусов и цилиндров и другими техническими характеристиками.

Какова эффективность циклонов в очистке газа?

Рассмотрим эффективность газоочистки от взвешенных частиц и пыли снова на примере самых популярных пылеулавливающих циклонов ЦН. Разумеется, качество очистки напрямую связанно с фракцией загрязняющих частиц от которых и требуется очистить воздух. Наиболее эффективна очистка от крупных частиц, чем крупнее – тем эффективней. В целом диапазон очистки циклонов ЦН может составлять от 83% до 99,5%. Так же на качество и эффективность отделения частиц влияет диаметр самого циклона. Чем он меньше – тем выше качество очистки, но параллельно с этим увеличиваются и затраты на очистку, а так же требуется больше металла для изготовления циклона. Есть вариант решения использовать групповые (батарейные) циклоны – группа циклонов небольшого диаметра. Пылеулавливающие циклоны обладают множеством достоинств. Этот класс оборудования допускается использовать даже в очистке разогретых и агрессивных газовых смесей. Циклоны очень эффективны и производительны.
