Производство сварных двутавровых балок: Изготовление двутавровых балок методом сварки
alexxlab | 26.02.2023 | 0 | Разное
Сварная балка – производство и технология сварки
- Преимущества сварных двутавровых балок
- Технологический процесс производства сварных балок двутаврового сечения
- Как выполняется сварка балок двутаврового сечения
- Сварочные установки, используемые в производстве балок двутаврового сечения
Если раньше в строительстве использовались балки, элементы которых соединялись между собой многочисленными болтами, штырями и заклепками, что значительно утяжеляло всю конструкцию, то сейчас им на смену пришли прочные и надежные сварные балки, отличающиеся небольшим весом.
Готовые двутавровые балки на складе
Преимущества сварных двутавровых балок
В наше время очень сложно найти строительный объект, который возвели без использования сварных двутавровых балок. Балки, имеющие такое сечение, широко распространены потому, что позволяют значительно снижать затраты на строительство сооружений различного назначения, обеспечивая при этом высокую надежность возводимых конструкций.
Сварная балка, сечение которой имеет форму двутавра, способна выдерживать значительные статические и динамические нагрузки, не теряя при этом, своих эксплуатационных характеристик. Важным фактором является и то, что использование таких сварных балок позволяет снизить вес строительных конструкций, что в итоге уменьшает нагрузку на фундамент здания и на его несущие конструкции.
Использование двутавровых балок при изготовление каркаса здания
Сварной двутавр особенно незаменим в тех элементах строительных конструкций, где особенно важны прочность и способность успешно противостоять механическим нагрузкам различной направленности. К таким элементам, в частности, относятся каркасы для различных конструкций, колонны, межэтажные перекрытия, эстакады, рабочие площадки и прочее.
Очень востребована сварная балка в различных отраслях машиностроения и при строительстве сооружений быстровозводимого типа, поскольку технология ее производства очень экономична.
Несмотря на то, что организовать изготовление сварных балок двутаврового сечения достаточно несложно, экономически более выгодно производить их с использованием автоматизированного оборудования. Автоматизированные линии, на которых производство таких сварных балок поставлено на поток, позволяют не только значительно снизить себестоимость продукции, но и строго соблюдать технологию ее изготовления.
Перекрытия по металлическим двутавровым балкам
Технологический процесс производства сварных балок двутаврового сечения
Технология изготовления сварных балок, имеющих двутавровое сечение, состоит из нескольких последовательных процессов, каждый из которых на сегодняшний день уже отлично отработан. Итак, изготовление качественной и надежной сварной балки требуемого сечения состоит из нескольких процедур.
Для ее изготовления используется оборудование термической резки, на котором листы металла требуемой толщины раскраиваются по заданным размерам.
Итогом выполнения такой технологической операции являются штрипсы, имеющие длину и ширину, оговоренные в чертеже. На современных предприятиях для выполнения такой операции используются станки с ЧПУ, на которых раскрой металла может производиться несколькими резаками одновременно.
Для данной операции уже не требуется чертеж и выполняется она на специальном оборудовании (кромкофрезерном станке). Это этап производства необходим для того, чтобы обеспечить лучшую провариваемость стенки балки двутаврового сечения и ее полок.
Сборочная операцияНа этой стадии будущая сварная балка собирается в готовую конструкцию, для чего используются специальные сборочные приспособления, позволяющие увеличить производительность процесса в 2–3 раза по сравнению с ручной сборкой. При осуществлении сборочной операции перед сваркой балки, имеющей двутавровое сечение, важно обеспечить правильное взаимное положение стенки двутавра и его полок (симметричность и взаимная перпендикулярность).
Целесообразнее всего для выполнения этих важных требований использовать специальное сборочное оборудование, оснащенное быстродействующими прижимными элементами. Оно позволяет не только точно позиционировать составные элементы будущего двутавра, но и делать это оперативно и с высокой надежностью. Технология сборки с использованием таких приспособлений состоит из двух основных этапов: сначала собирается только часть балки, составляющая Т-образный профиль, затем собранную конструкцию при помощи приспособления переворачивают на 180 градусов и комплектуют ее второй полкой. На современных предприятиях, как правило, используются сборочные приспособления с гидравлическими прижимными механизмами, что дает возможность сократить время выполнения данного технологического процесса.
На тонкостях данного этапа мы подробнее остановимся в следующем разделе нашей статьи.
Автоматическая сварка элементов двутавровой балки
Правка конструктивных элементов готового изделияПроизводство любых конструкций с использованием сварки предполагает сильный нагрев, что неизбежно приводит к возникновению деформации отдельных составных элементов изделия.
Не является исключением и сварная балка, имеющая двутавровое сечение. Как правило, у таких балок после окончания процесса сварки наблюдается эффект «грибовидности», выражающийся в нарушении геометрии полок двутавра. Для того чтобы исправить этот дефект, как раз и необходима операция правки, заключающаяся в прокатывании сварной балки через ролики специального стана. После выполнения такой процедуры получают балку двутаврового сечения, геометрия которой четко соблюдена.
Как выполняется сварка балок двутаврового сечения

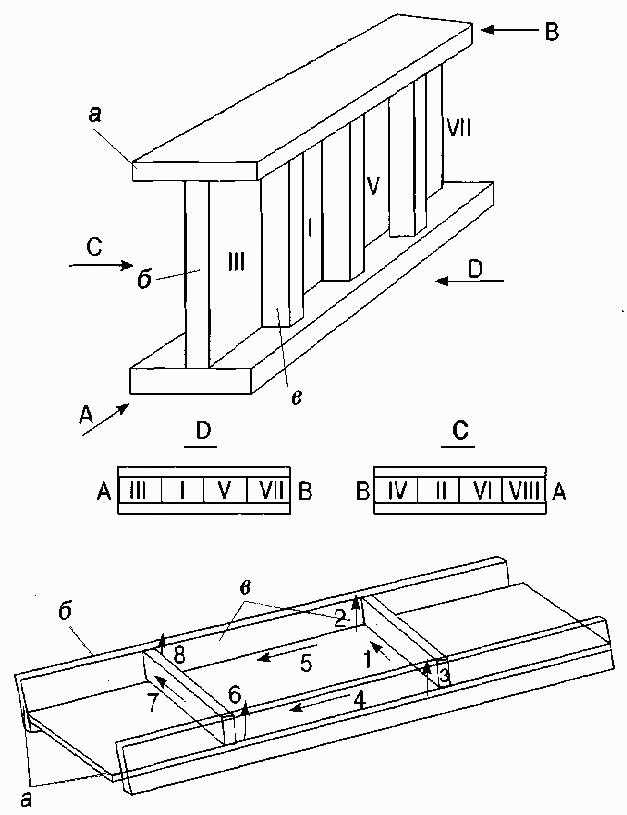

Конструкция сборочного оборудования, используемого для изготовления сварных балок, имеющих двутавровое сечение, определяется способом сварки для формирования поясных швов. Выбор такого оборудования зависит также и от того, какие приспособления планируется использовать в процессе производства. На современных предприятиях для формирования длинных поясных швов двутавровых сварных балок чаще всего используют автоматическую сварку под слоем флюса.
Сварка балки как этап её изготовления
Использование для производства балок двутаврового сечения автоматизированного оборудования для сварки под слоем жидкого флюса позволяет не только снизить себестоимость готовой продукции, но и обеспечить ее высокое качество и надежность. Принцип работы такого оборудования предусматривает, что нерасплавленный флюс, защищающий зону сварки, находится под давлением. Благодаря этому минимизируется разбрызгивание жидкого металла из зоны сварки, что позволяет качественно выполнять данную операцию даже при высоких значениях силы тока (до 4 тысяч Ампер). Кроме этого, флюс защищает расплавленный металл от быстрого остывания, что способствует более эффективному отводу газа из него.
Между тем, сварная балка могут изготавливаться с использованием ручной дуговой и полуавтоматической сварки. В таких случаях для их сборки используют специальные кондукторы с зажимными элементами, либо обычные прихватки и хомуты.
Сварочные установки, используемые в производстве балок двутаврового сечения
Кроме того, что при изготовлении сварных балок двутаврового сечения необходимо выполнять сварку между собой их основных конструктивных элементов – полок и стенки, также часто требуется соединять уже готовые балки между собой. В таких случаях балки соединяются методом сварки «встык» и для выполнения такой операции может использоваться следующее оборудование.
На таком оборудовании, кроме самой сварочной головки, могут быть смонтированы устройства, обеспечивающие контроль за качеством получаемого шва, подачу и удаление флюса.
Большим преимуществом такого оборудования является и то, что сварка с его помощью выполняется под углом в 45 градусов, что гарантирует отличную провариваемость деталей и получение шва с хорошим катетом.
Консольная сварочная установка с ЧПУ
Сварочные манипуляторыСварочные манипуляторы позволяют автоматизировать процесс сварки, для их комплектации можно использовать различное навесное оборудование. Например, рабочим органом такого манипулятора может быть автоматическая головка, выполняющая сварку в среде защитных газов или под жидким флюсом. Универсальность сварочных манипуляторов позволяет решать самые разнообразные задачи, связанные с процессом сварки.
Самоходные сварочные тракторыНаиболее простой тип оборудования, который можно использовать для сварки длинных балок двутаврового сечения. Однако применять сварочные тракторы целесообразно только при изготовлении балок небольшими партиями.
youtube.com/embed/pH_rxAOpi50″/>
Производство сварной балки, линия FET-CM3030
|
Главная / Строительное оборудование / производство стройматериалов / Линия производства сварной балки (двутавровой), FET-CM3030
Не нашли нужного оборудования? Напишите нам через форму обратной связи или напрямую обратитесь к менеджеру по адресу [email protected]!
____________________________
* Информацию о процедуре приобретения оборудования Вы найдёте, перейдя сюда – Порядок работы * Ознакомиться с образцами документов для приобретения и прочей полезной информацией вы можете здесь – Информация для клиента * Просмотреть отзывы наших партнёров и оставить свой, Вы можете, перейдя в раздел – Отзывы * Наши дилерские сертификаты, а также фотоотчёт нашей деятельности, представлены здесь – Фотогалерея |
Новости 19. Пункт пропуска «Покровка-Жаохэ» готовится к открытию 15.07.2022 С 31.03.2022 совет ЕЭК принял решение повысить лимит беспошленного ввоза товаров для физических лиц до 1000 евро для товаров. 13.07.2022 Китайских шин на рынке РФ все больше. 08.07.2022 Система электронной очереди запущена в работу для пропуска транспорта через российско-китайский мост через реку Амур между Благовещенском (РФ) и Хэйхэ (КНР). 05.07.2022 Белоруссия и Казахстан поставили «НДС-барьеры» перед российскими селлерами. |
Качество и цена вполне соизмеримы. Что ожидали, то и получили .
ru
07.2022© 2011 – 2022
Станкикитай.рф – это большой каталог станков и оборудования из Китая. Наша компания поставляет оборудование всех сфер деятельности под индивидуальную потребность клиента: металлообрабатывающее деревообрабатывающее, пищевое, строительное, упаковочное и пр. оборудование от проверенных поставщиков КНР.
Информация о продукции, представленная на сайте, не является товарным предложением, а носит ознакомительный (информативный) характер с целью донести информацию до потенциального потребителя / пользователя о производителе, технических характеристиках, свойствах и назначении того или иного продукта.
Информация, содержащаяся на сайте, носит исключительно справочный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями статьи 437(2) ГК РФ.
создать интернет магазин — megagroup.ru, сайты с CMS
Сварка двутавровых балок – WALDUN
Сварка двутавровых балок – Подробное руководство по часто задаваемым вопросам
Знаете ли вы, как свариваются двутавровые балки? У вас есть хоть малейшее представление о том, как их можно использовать для сварки?
I-лучи могут быть чем-то, что вы знаете по имени, но уверены ли вы, что полностью его понимаете? Из этого полного руководства по сварке двутавровых балок вы узнаете:
- Что такое двутавровые балки
- Какие производители двутавровых балок и кому следует доверять
- Как свариваются балки
- И многое другое!
Без лишних слов, приступим!
Что такое I Beam?
Это тип балки, который обычно используется в конструкционной или строительной отрасли.
Пример того, как выглядит двутавровый луч
Мы знаем его как двутавровый луч, потому что он принимает форму буквы «I», когда вы смотрите на него спереди.
Если вы думали, что двутавровая балка такая же, как двутавровая, подумайте еще раз! Ниже мы поможем вам понять это подробнее.
Части I BEAM
Различные компоненты I Beam
Части I Beam включают:
- Flance
- Web
Когда вы видите структуру или конструкцию двутавровой балки, вы можете не понять, для чего она нужна.
Чтобы полностью понять важность двутавровых балок, представьте себе цельный кусок фанеры. Поместите эту фанеру так, чтобы оба ее продольных конца опирались только на край.
Пока он в этом положении, попробуйте встать на середину фанеры. Возможно, вы даже не сможете – он сломается.
Теперь, чтобы добавить дополнительную прочность и поддержку, попробуйте поместить одну полосу пенополистирола под эту фанеру, а другую часть фанеры под ней.
И фанера, и пенополистирол являются слабыми материалами; но с этим дополнением вы сможете легко стоять посередине!
Это подводит нас к следующему вопросу, а именно…
Зачем использовать I-лучи?
Поскольку они спроектированы так, чтобы сгибаться и сжиматься вверху и напрягаться внизу, вы можете найти для них множество различных применений.
Двутавровая балка, соединенная с другим стальным стержнем с помощью болтов и сварки
Наиболее распространенные причины, по которым используются двутавровые балки, включают: и обычно требует меньше материала
Это лишь некоторые из наиболее распространенных причин, по которым вы захотите использовать двутавровые балки. Среди прочего, есть и другие, такие как гибкий дизайн.
Можете ли вы присоединиться к I Beams вместе?
Да, вы действительно можете соединить и сварить две (2) части двутавровых балок вместе.
Вот краткий обзор того, как I-образный луч объединяется и сплавляется с другим I-лучевым элементом
Процесс того, как вы можете добиться этого, обычно выполняется либо сваркой, либо болтами. Соединение будет осуществляться из-под каждого фланца, стенки и/или фаски.
Присоединение к ним может означать повышение или увеличение диапазона поддержки и силы; или для того, чтобы он мог охватить больший набор компонентов или частей.
Разница двутавровой балки и двутавровой балки
Подавляющее большинство людей думают, что двутавровые и двутавровые балки — это одно и то же. Однако на самом деле это не так.
Только по их структуре вы уже можете сказать разницу
Оба они могут иметь одинаковую структуру и назначение, но это не одно и то же! Вот несколько отличий, которые вы должны иметь в виду:
Разница фланцев
Одной из наиболее отличительных особенностей, которыми они отличаются, являются фланцы.
Полки двутавровой балки, как правило, толще, а это означает, что вы используете их в приложениях, где необходимо поддерживать больший и более тяжелый вес, чем обычно.
Кроме того, полки двутавров имеют наклон – это помогло обозначить его как двутавр. Двутавровые балки, с другой стороны, имеют сплющенные, выровненные полки.
Разница в прочности и долговечности
Стенка, или центр, или высота балки обычно определяют прочность балки.
Поскольку двутавровые балки выше и толще, мы можем сделать вывод, что они прочнее. Но двутавровые балки имеют лучшее и большее сопротивление полки, чем двутавровые балки.
Области применения
Наконец, двутавровые и двутавровые балки сильно различаются по применению. Но вы не ограничены в использовании только для того, для чего вы можете его использовать!
При выборе одного из них необходимо учитывать следующее:
- Изгиб
- Пряжка
- Напряжение и сжатие
- Прогиб
- Вибрация
Это лишь некоторые из факторов, которые вы можете определить.
отличить двутавровую балку от двутавровой.
Двутавровые балки разных размеров
Различные производители и поставщики двутавровых балок производят балки разных размеров. На самом деле, это также будет зависеть от потребностей клиента.
Однако в проведенном нами исследовании наиболее распространенные размеры двутавровых балок, которые производят производители, находятся в диапазонах W 21” x 44” с глубиной 20,7” и шириной 6,5” и W 27 x 102 с глубина 27,1 дюйма и ширина 10,02 дюйма.
Чтобы помочь вам, вот короткое видео о том, как определить собственный вес балки:
Сколько стоит I Beam?
В понимании I балки одной цены недостаточно, чтобы вы могли понять, сколько вам нужно.
Цены отличаются, если учитывать только материалы или включает установку.
Чаще всего одна стальная двутавровая балка будет стоить от 5 до 20 долларов за фут только за материал. Однако, если он включает установку, это будет стоить вам от 90 до 500 долларов за фут.
Итак, лучше всего финансировать производителя и поставщика сварки двутавровых балок. Вы не только получите лучшие цены, но и получите помощь в установке!
Кому можно доверить сварку I Beam?
В Китае компания Waldun является ведущим производителем и поставщиком сварки двутавровых балок.
Передовые технологии и инженеры Waldun, наблюдающие за процессом
Наша компания использует машины собственного производства, которые мы также продаем предприятиям и компаниям, которые в них нуждаются!
Будучи лучшим производителем двутавровых балок, вы можете рассчитывать на нашу помощь, если вам нужны машины для сварки двутавровых или двутавровых балок!
Получите бесплатную консультацию прямо сейчас!
Хотите приобрести нашу продукцию? Свяжитесь с нами по почте и ожидайте ответа в течение 12 часов!
Мы можем предоставить вам именно то предложение, которое вам нужно!
Балки из нержавеющей стали – Нержавеющие конструкции
Нержавеющие конструкции признают важность двутавровых балок из нержавеющей стали в огромном мире строительства, машиностроения, архитектуры и конструкционной стали.
Стальная балка является рабочей лошадкой отрасли с 1849 года.при патентовании Альфонсом Хальбу из компании Forges de la Providence . Как и г-н Хальбоу, компания Stainless Structurals прокладывает себе путь в отрасли с помощью балок из нержавеющей стали.
Новый метод
Станы горячей прокатки, такие как Bethlehem Steel, приняли метод Хальбоу и оптимизировали производство стальных балок для промышленности. Мы в компании Stainless Structurals гордимся тем, что являемся частью этой истории благодаря нашему запатентованному методу производства ASTM A-1069.; Лазерная сварка. Как производитель нержавеющих двутавровых и двутавровых балок, мы можем предоставить продукт, который когда-то считался невозможным для производства в виде монолитного куска стали. Используя лазерную сварку, Stainless Structurals предлагает балки из нержавеющей стали с полным проваром до одного с четвертью дюйма! Как и первоначальный патент на горячекатаные двутавровые балки, лазерная сварка заполняет нишу на рынке, обеспечивая балки до 44 дюймов и отечественное производство до 36 дюймов для проектов со сложными структурными условиями.
Рабочая лошадка промышленности
Благодаря карбоновой платформе A-6 уже доступны стальные балки различных размеров и форм. Эти формы и размеры существуют для конструкционных целей, поскольку стенка сопротивляется сдвиговым усилиям, а полки противостоят большей части изгибающих усилий, которым подвергается балка. Во многих случаях стандартные размеры могут работать хорошо, и компания Stainless Structurals копирует размеры углерода в нержавеющей стали. Однако приходилось ли вам когда-нибудь менять дизайн проекта или использовать больше материалов, чем требуется для инженерных целей? Именно здесь в игру вступает производство стальных балок из нержавеющей стали.
Необходимость побуждает к инновациям
Благодаря методу лазерной сварки, предусмотренному ASTM A-1069, компания Stainless Structurals может производить практически любую форму, необходимую для вашего применения. Поскольку процесс включает в себя два простых этапа: лазерная резка листа и лазерная сварка листа, двутавровые балки из нержавеющей стали и нержавеющие двутавровые балки могут быть предложены с любой длиной или толщиной стенки и полки, наиболее подходящей для применения.
Что делать, если вам нужно более прочное полотно, чем 3/8 дюйма? Нет проблем, увеличьте его до ½”! Или что, если вы можете сократить расходы, уменьшив общую длину и толщину фланца? Опять же, нет проблем! Конструкции из нержавеющей стали и лазерная сварка, наконец, позволяют настроить балки из нержавеющей стали в соответствии с ВАШИМИ спецификациями, а не отраслевым стандартом.
Нестандартные балки из нержавеющей стали и многое другое
Наши двутавровые и двутавровые балки из нержавеющей стали, сваренные лазером, с гордостью служат отрасли в течение последнего десятилетия. Мы планируем и дальше производить фурор, предлагая продукт на ваших условиях. Будь то нестандартная двутавровая балка из нержавеющей стали с удлиненными полками, нержавеющая балка с очень толстой стенкой или даже двутавровая балка различной толщины для применения в нише, компания Stainless Structurals может изготовить наиболее подходящую балку из нержавеющей стали для ваших нужд и индивидуальных проектов.
