Заклепки – производство. ГОСТ. Москва.
Компания «Столичный Крепеж» осуществляет производство заклепок. У нас можно приобрести или заказать изготовление любых объемов заклепок резьбовых, вытяжных, пустотелых и полупустотелых, а также прочих метизов. Производство осуществляется согласно стандартам DIN, ГОСТ либо по индивидуальным чертежам Заказчика.
Материалы: углеродистая сталь, нержавеющая сталь 20Х13, A2, А4 ,медь, медно-никелевый сплав, алюминиевые сплавы, латунь л63, лс59-1.
Заклепки широко используются в машиностроительной и строительной индустрии, мебельной и автомобильной промышленности, производстве электроники, технологических операциях по установке вентилируемых фасадов, ограждений и других конструкций. Основные преимущества заклепочного соединения в сравнении с болтовым – устойчивость в условиях постоянно действующей вибрации, а также простота и высокая скорость монтажа (выполняется при помощи специнструмента – ручных, пневматических, аккумуляторных и др. заклепочников).
Заклепки: производство
Технология холодной высадки предполагает использование в качестве исходного сырья металлических прутков соответствующего состава. Предварительно отожженные калиброванные прутки круглой, шестигранной и других форм сечения подвергают холодной объемной штамповке (без нагрева металла), в результате чего получают детали с местными утолщениями соответствующей формы.В отличие от механической обработки, метод холодного прессования позволяет в значительной степени сократить расход сырья (максимальное количество отходов – 5 %), что позволяет нашему предприятию реализовывать заклепки по конкурентоспособным ценам.
Заклепки вытяжные комбинированные:
Стержень и тело заклепки могут изготавливаться из одного либо разных материалов. Наибольшим спросом среди наших заказчиков пользуются следующие позиции (1 – материал тела изделия, 2 – материал стержня):
- заклепка АМГ 1%/сталь оцинкованная;
- заклепка АМГ 2,5%/АМГ 5%;
- заклепка АМГ 3,5%/сталь нержавеющая;
- заклепка АМГ 3,5%/сталь оцинкованная;
- заклепка сталь нержавеющая А2/сталь нержавеющая А2;
- заклепка сталь оцинкованная/сталь оцинкованная.
По запросу заказчика могут быть использованы любые комбинации согласно принятым стандартам и технологическим нормам. Сердечник может иметь фосфатное, смазочное или цинковое покрытие.
Также принимаются заказы на операции токарной металлообработки любого уровня сложности для нужд мелкосерийного производства (на токарно-револьверных и универсальных токарных станках) и массового производства (на одно- и шестишпиндельных токарных установках).
Классификация
Критерии качества регламентируются ГОСТ 12644-80
По форме и размерам, по предельным отклонениям, не указанным в настоящем стандарте, и шероховатости поверхностей заклепки должны соответствовать стандартам на конкретные виды заклепок. Заклепки должны изготовляться с покрытиями или без покрытий.
|
Материал |
|||
|
Вид |
Марка |
Обозначение стандарта |
Условное обозначение марки (группы) |
|
Углеродистые стали |
08 кп, 10, 10 кп |
ГОСТ 1050-88; |
01 |
|
|
15 кп |
|
03 |
|
|
|
|
04 |
|
Коррозионно-стойкие стали |
12Х18Н10Т |
ГОСТ 5632-72 |
|
|
12Х18Н9Т |
|||
|
Латунь |
Л63 |
ГОСТ 15527-70* |
32 |
|
|
Л63 (антимагнитная) |
|
33 |
|
Л96 |
23 |
||
|
Медь |
М3 |
ГОСТ 859-78** |
38 |
|
Алюминиевые сплавы |
АМг5П |
ГОСТ 4784-74*** |
31 |
|
|
Д18 |
|
36 |
|
|
АД1 |
|
37 |
|
|
В65 |
41 |
|
Поверхность заклепок должна быть чистой, без грата, трещин, надрывов, расслоений материала, пузырей, раковин и отделяющейся окалины.
- На поверхности допускаются отклонения, предусмотренные стандартами или техническими условиями на проволоку и калиброванный металл, прутки, трубы, листы и полосы, из которых изготавливаются заклепки;
- следы от инструмента и закаты, находящиеся в пределах допустимых отклонений размеров, измеренных от действительных размеров;
- мелкие трещины на краях головок заклепок, не нарушающие прочности заклепочных соединений;
- заусенцы, появляющиеся при формировании головки, если их величина не превышает половины поля допуска и не выводит диаметр головки заклепки за предельные размеры;
- неотделяющийся цветной налет окисей.
Заклепки вытяжные оптом | Производитель метизов и крепежа в Китае

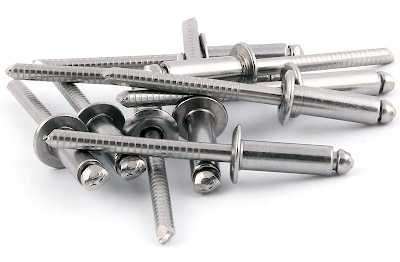

Вытяжные заклепки — это вид крепежа, который появился относительно недавно, но сразу нашел широкое применение во многих отраслях
промышленности и строительства.
Наша компания — Maihong Fasteners — занимается производством и экспортом резьбовых и вытяжных заклепок. Мы продаем наши изделия оптом напрямую из Китая по максимально доступной цене, сохраняя при этом отличное качество товара.
В данной статье мы расскажем о том, как производят вытяжные заклепки в Китае и как отличить качественный товар от некачественного еще на этапе заказа.
Вытяжные заклепки: что это и для чего?
Вытяжные заклепки представляют собой крепежный элемент, предназначенный для соединения двух и более материалов.
Могут быть выполнены из алюминия, оцинкованной и нержавеющей стали, меди, медно-никелевого сплава и других металлов. Существуют и комбинированное исполнение заклепок, когда гильза и стержень сделаны из различных материалов.
Вытяжные заклепки также отличаются по форме бортика:
- вытяжная заклепка со стандартным бортиком — универсальная заклепка;
- вытяжная заклепка с широким бортиком — вид заклепки, предназначенный для исключения деформации скрепляемого материала;
- вытяжная заклепка с потайным бортиком — заклепка, которая применяется в местах, где нужна гладкая поверхность.
Закупка сырья
Как мы уже написали выше, для производства вытяжных заклепок в Китае используется несколько основных видов материалов: нержавеющая сталь, низкоуглеродистая сталь, алюминий, медь.
Каждый их этих материалов в свою очередь также делится на несколько подвидов, отличающихся по химическому составу и физическим характеристикам. К примеру. алюминий чаще всего используют с содержанием марганца от 0.8 до 4. Чем выше содержание марганца, тем тверже стержень.
Сырье подается на фабрику в виду проволоки, которую предварительно вытянули до нужного диаметра.
Формовка
Для производства вытяжной заклепки требуется три вида оборудования. Стержень и гильза производятся отдельно на холодновысадочных автоматах.
Затем заготовки для заклепки подаются на аппарат, который автоматически соединяет две части заклепки, и на выходе получается готовое изделие.
Если вы хотите быть уверены в том, что ваш потенциальный поставщик сможет произвести вытяжные заклепки нужного вам качества, обязательно оцените техническое состояние оборудования и то, как контролируется качество и физические размеры заготовок и готовых заклепок, в частности:
- Внимательно посмотрите, оборудование какой марки стоит на фабрике. Обычно оно либо тайваньского производства, либо от китайских производителей — известных и не очень.
- Оцените техническое состояние оборудование.
- Запросите журналы с записями о замерах заклепок в течение рабочей смены. Любой станок со временем изнашивается и начинают появляться отклонения от стандартов в размерах стержня и гильзы. Чтобы предотвратить возможный брак, фабрика должна постоянно следить за параметрами выпускаемого изделия и вести журнал записей.
Термообработка
Чтобы повысить твердость материала и улучшить технические характеристики заклепки, необходимо производить термическую обработку.
Есть производители, которые готовы ради снижения себестоимости не обрабатывать или обрабатывать заклепки при недостаточно высокой температуре.
Гальваническое покрытие
Заклепки проходят гальванической обработку до этапа сборки. Гальваническую обработку необходимо проводить и над стержнем и над гильзой.
Чтобы достичь нужного качества оцинковки обычно используются полностью автоматические линии.
Упаковка
Если ваша компания занимается оптовой торговлей метизами и крепежом, то заказывая вытяжные заклепки напрямую с нашей фабрики — Maihong Fasteners – вы получаете дополнительное преимущество: возможность выбрать упаковку с маркировкой вашего бренда, с вашим логотипом и информацией о компании.
Таким образом будет расти узнаваемость вашего бренда в регионе, в котором вы работаете и вы станете меньше зависеть от местных оптовиков, их поставок и ценовой политики.
На нашем заводе все коробки с продукцией упаковываются в качественные паллеты из бруса и плотно обтягиваются пластиковой пленкой. Мы гарантируем сохранность и целостность груза!
После погрузки контейнера мы вешаем пломбы и фиксируем номер контейнера и номер пломбы фотографией. Груз в контейнере придет к вам на склад точно в таком же количестве, как мы погрузили. Недостача исключена!
Экспорт из Китая и оформление документов
Возможно, вы уже были в Китае и посещали китайских производителей вытяжной и резьбовой заклепки. Большинство из этих компаний не имеет лицензии на экспорт продукции и не может возвращать НДС.
Если вы планируете и дальше продолжать развиваться на рынке метизов и крепежа, а также расширять клиентскую базу благодаря невысоким ценам и хорошему качеству, рассмотрите возможность работы с нашей компанией —Maihong Fasteners. Вы останетесь довольны.
Таможенное оформление в России и доставка
Наша компания экспортирует в Россию каждый месяц несколько контейнеров вытяжных, резьбовых и других видов заклепок из Китая. Мы постоянно получаем информацию от таможенных брокеров и наших клиентов о том, как выгодно возить оптом и где растаможивать метизы и крепеж из Китая. Ранее мы уже писали о таможенных рисках при импорте метизов в Россию.
Каждый вид заклепки, в том числе заклепки из разных материалов идут под разными таможенными кодами, на которые могут быть установлены разные таможенные пошлины и особенности оформления.
У нашей компании налажены партнерские отношения с таможенными брокерами в портах Владивосток, Восточный и Санкт-Петербург. Мы готовы сделать для вас полный расчет стоимости саморезов оптом из Китая, включая таможенное оформление и доставку до вашего склада.
Покупайте оптом по выгодной цене!
Если вы хотите экономить 30-40% от закупочной цены вытяжной заклепки на каждой поставке, то просто заполните форму обратной связи или свяжитесь с нами любым удобным для вас способом.
metizi-optom.com
Оборудование для производства заклёпок холодным способом
ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ВЫТЯЖНОЙ ЗАКЛЕПКИ
Высадочный станок в полузащитном кожухе для изготовления вытяжной заклепки
Заклёпка вытяжная со стандартным буртиком DIN 7337
Диаметр: ø3,0 мм – ø6,0 мм
Длина: 3 мм – 30 мм
Материал исполнения (тело/стержень):
А2/А2 нерж./нерж.
Аl/А2 алюминий/нерж.
St/st сталь/сталь
| Модель | R-10BRS | R-15BRS |
| Диаметр продукции, макс. мм | 3-4 мм | 5-6 мм |
| Длина продукции, макс. мм | 3-16 мм | 4-30 мм |
| Ход ползуна, мм | 56 мм | 92 мм |
| Производительность, шт. в мин | 150-180 | 100-130 |
| Диаметр высадочной матрицы, мм | 30 мм | 34.5 мм |
| Диаметр отрезной матрицы, мм | 15 мм | 19 мм |
| Пуансон первой позиции, мм | 25 мм | 31 мм |
| Пуансон второй позиции, мм | 25 мм | 31 мм |
| Мощность главного двигателя, лс | 2 лс | 3 лс |
| Мощность масляного двигателя, лс | ¼ лс | ¼ лс |
| Габариты ДхШхВ, мм | 1800х1300х2000 | 1980х1300х1750 |
| Вес-нетто, кг | 1190 кг | 1960 кг |
| Вес-брутто, кг | 1390 кг | 2160 кг |
ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПУСТОТЕЛЫХ ЗАКЛЁПОК ХОЛОДНЫМ СПОСОБОМ
Вид оборудования для производства заклепок и его особенности
Оборудование производит заклёпки:
- диаметром: 0.8 – 16 мм
- длиной: 24-152 мм
- производительностью: 40-220 шт. /мин
Оборудование для производства заклепки
Техническая спецификация
| Модель | Макс. диаметр заготовки | Макс. длина заготовки | Длина хода ползуна | Производительность, шт./мин. | Диаметр основной матрицы | Диаметр отрезной матрицы | Первый пуансон | Второй пуансон | Мощность основного двигателя | Масляный насос | Параметры, ДхШхВ,см | Вес нетто, кг | Вес брутто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RFA-2C | 0.8~3 мм | 24 мм | 38 мм | 190~220 | 20 мм | 13.5 mm | 18 мм | 18 мм | 1 ЛС | ¼ ЛС | 165x110x156 | 860 | 930 |
| RFA-10C | 2~4 мм | 32 мм | 58 мм | 190~220 | 30 мм | 15 mm | 24 мм | 20 мм | 2 ЛС | ¼ ЛС | 185x130x200 | 1060 | 1360 |
| RFA-15C | 4~5 мм | 64 мм | 92 мм | 150~180 | 34.5 мм | 19 mm | 31 мм | 31 мм | 2 ЛС | ¼ ЛС | 198x130x175 | 1930 | 2130 |
| RFA-20C | 4~6 мм | 76 мм | 120 мм | 80~100 | 45 мм | 25 mm | 36 мм | 36 мм | 3 ЛС | ¼ ЛС | 240x140x150 | 2640 | 2750 |
| RFA-50C | 16 мм | 102 мм | 190 мм | 60~70 | 115 мм | 60 mm | 75 мм | 75 мм | 3 ЛС | ¼ ЛС | 435x210x185 | 12000 | 12100 |
| RFA-50C | 16 мм | 152 мм | 250 мм | 40~50 | 115 мм | 60 mm | 83 мм | 83 мм | 7 ½ ЛС | ¼ ЛС | 240x140x150 | 17000 | 17100 |
| RFA-80C | 25 мм | 200 мм | 320 мм | 20-30 | 168 мм | 98 мм | 108 мм | 108 мм | 75 ЛС | 1/2 ЛС | 800х260х270 | 30000 |
Оборудование для производства заклепки
Комплектация
- Со стандартными аксессуарами.
- Кожух.
- Автоматический контроль.
- Размоточный стенд для проволоки.
- Комплект инструмента.
- Инструкция по эксплуатации.
- Примечание: Не включено инвертор.
Оборудование также производит заклёпки малых размеров (см. рис.)
ПРИМЕЧАНИЕ:
ГОСТ 10299-80 Заклёпки с полукруглой головкой
| Диаметр стержня, мм | Длина, мм | Подходящий станок |
| 1.0 | 2-8 | FA-2C |
| 1.2 | 2-10 | FA-2C |
| (1.4) | 3-12 | FA-2C |
| 1.6 | 3-12 | FA-2C |
| 2.0 | 3-16 | FA-2C |
| 2.5 | 3-20 | FA-2C |
| 3.0 | 4-40 | FA-2C |
| (3.5) | 5-40 | FA-10C |
| 4.0 | 5-50 | FA-10C |
| 5.0 | 7-60 | FA-15C |
| 6.0 | 7-60 | FA-15C |
| 8 | 9-70 | FA-20C |
| 10 | 14-100 | FA-50C |
| 12 | 18-110 | FA-50C |
| (14) | 20-140 | FA-50C |
| 16 | 20-140 | FA-50C |
ГОСТ 10300-80 Заклёпки с потайной головкой
| Диаметр стержня, мм | Длина, мм | Подходящий станок |
| 1.0 | 2-8 | FA-2C |
| 1.2 | 3-10 | FA-2C |
| (1.4) | 3-12 | FA-2C |
| 1.6 | 3-12 | FA-2C |
| 2.0 | 3-16 | FA-2C |
| 2.5 | 4-20 | FA-2C |
| 3.0 | 4-40 | FA-2C |
| 4.0 | 5-50 | FA-15C |
| 5.0 | 8-60 | FA-20C |
| 6.0 | 8-60 | FA-20C |
| 8 | 9-60 | FA-20C |
| 10 | 16-75 | FA-50C |
| 12 | 18-85 | FA-50C |
| (14) | 22-100 | FA-50C |
| 16 | 24-100 | FA-50C |
www.metiz.com.tw
Заклепки вытяжные. Технологии производства | ТМ Болт
Заклепки вытяжные. Технологии производства. Купить оптом
Сопутствующие товары
Применение вытяжных заклепок в промышленности довольно распространено. Машиностроение, отрасль электроники, мебельное производство и многие другие. А с появлением современного заклепочного инструмента и такого вида заклепки, как вытяжная, сделало возможным использовать их широко и для разных бытовых целей.
Материал изготовления
Самой надежной из всего ассортимента можно назвать вытяжную заклепку. Для соединений изделия, подверженного риску воздействия химических сред или влаги используют заклепки, изготовленные из оцинкованной стали. Кроме этого, существуют вытяжные заклепки из алюминия и медных сплавов.
Монтаж
Заклепку вставляют в просверленное заранее отверстие, а после, используя вспомогательный инструмент, вытягивают стержень через гильзу и развальцовывают ее одновременно. С обратной стороны, таким образом, получается надежный крепеж. Во время монтажа скрепляемые материалы должны быть крепко зафиксированы и не иметь зазоров.
Разновидности вытяжных заклепок
- Стандартная заклепка, имеющая несколько разновидностей формы бортика;
- Закрытая заклепка, с помощью которой можно создать герметичные соединения;
- Лепестковая вытяжная заклепка для крепежа мягких и эластичных материалов;
- Контактная заклепка, используя которую можно создавать контакты электрических цепей;
- Многозажимная заклепка, используя которую можно осуществлять соединение частей разной толщины.
Также можно классифицировать вытяжные заклепки по типу буртика:
- С широким;
- С потайным;
- С плоским.
Как выбрать вытяжную заклепку
Для того чтобы обеспечить действительно надежное соединение, необходимо подобрать заклепку в соответствии с толщиной стенок скрепляемых деталей. При этом надо учитывать потенциальную нагрузку на будущее соединение, поскольку, чем она будет выше, тем больше должен быть диаметр стержня заклепки. Показатель прочности – одна из основных характеристик при выборе.
Также нужно обратить внимание на то, из какого материала выполнены скрепляемые части. Материалы заклепки и изделия должны быть однотипными и не образовывать гальваническую пару, поскольку это значительно снизит прочность соединение. Для удобства и более точного выбора необходимо пользоваться соответствующей таблицей.
Условия эксплуатации конечного изделия также должны быть учтены при выборе заклепки, поскольку влияние различных сред при неправильном выборе может влиять на целостность и прочность крепежа.
Конструкция
Вытяжная заклепка имеет стержень, а также потайную либо выпуклую шляпку. Ее конструкция и технология монтажа позволяют выполнять клепку с доступом с одной стороны. Для этого используется простой, удобный и недорогой инструмент.
Преимущество вытяжной заклепки
Если сравнивать вытяжные с классическими полнотелыми заклепками, то вытяжные имеют одно из основных преимуществ в том, что процесс клепки стал менее трудоемким. Вытяжная заклепка позволяет сделать одностороннее скрепление, что является и удобным, и надежным.
Подобрать такую заклепку можно для решения практически любой задачи, поскольку выпускают их из различных металлов и сплавов, традиционно используемых в производстве метизов: алюминий, сталь, нержавеющая сталь, медь, сплав MONEL (Ni/Cu=70/30). Как правило, сам стержень, поскольку должен иметь определенную прочность делается из нержавеющей или обычной стали.
Технология производства
Ее можно разделить условно на 5 операций:
- Изготовление пустотелой заклепки методом холодной штамповки с использованием 2-х ударных прессов. Формовка отверстия внутри стержня происходит за счет активной шпильки.
- Изготовление установочного стержня, для чего применяют гвоздильный автомат, который обладает высокой производительностью и относится к высокоточному оборудованию. При помощи этого автомата формируют головку заклепки. Надо заметить, что оттого, насколько точно будет выполнена головка стержня, будет впоследствии зависеть фиксация заклепки в процессе ее монтажа. Если произойдет отрыв головки раньше времени, крепежный бурт не успеет сформироваться. В том случае, когда усилие отрыва будет слишком большим, разрушится либо отверстие, куда крепеж устанавливается, либо само тело заклепки.
- Нанесение покрытия цинка на поверхность установочного стержня. Данный этап в производстве вытяжных заклепок особенно значим, когда материалом изготовления стержня является сталь с примесью углерода, а после применяется в комплектации вытяжных заклепок из алюминия либо его сплава. Делается это с целью снижения разности гальванического потенциала, возникающего между материалами. Кроме цинка в их производстве применяются и другие покрытия стержня, вплоть до декоративных, если того требует конечное изделие.
- Сборка осуществляется с использованием сборочного автомата. В процессе сборки сразу видны все дефекты, если таковые имеются.
Упаковка – завершающая стадия производства. Нужно сказать, что процесс не сводится только к тому, что автоматически изделия рассыпаются по тарам. Современные автоматы способны склеивать упаковочную тару, маркировать ее и дополнительно обтягивать полимерной пленкой. Кроме этого, существуют и такие автоматы, способные отбраковывать дефектные изделия.
bolt.ua
Производство заклепок
Заклепка – крепежное изделие, состоящее из гладкого стержня или трубы с головкой с одной стороны, и образующейся за счет пластической деформации головку с другой стороны. Заклепочное соединения представляет собой надежный вид неразъемного соединения.
На нашем оборудовании осуществляется производство заклепок пустотелых, полупустотелых, общемашиностроительного применения и повышенной точности с различными видами головок.
Пустотелые заклепки чаще всего применяются при необходимости пропуска электрических или других деталей сквозь отверстия в подобных заклепках.
Полупустотелые и пустотелые заклепки производятся согласно техническим требованиям заклепка ГОСТ 12644-80.
Заклепки с полукруглой головкой; с потайной головкой; с полупотайной головкой и плоской головкой общемашиностроительного применения производятся по общим техническим требованиям ГОСТ 10304-80.
Заклепки повышенной точности с полукруглой головкой; с потайной головкой; с плоско-выпуклой головкой и плоской головкой изготавливаются для соединений с высокими требованиями к эксплуатационной надежности согласно общим техническим требованиям ГОСТ 14803-85.
Изготовление заклепок по ГОСТ, ОСТ и чертежам Заказчика производится ООО «ВОЛАТ» в большей степени из автоматной стали А12, латуни ЛС 59, и алюминиевых сплавов.
Номенклатура изделий:
Заклепки ГОСТ 10299-80 с полукруглой головкой
Заклепки ГОСТ 10300-80 с потайной головкой
Заклепки ГОСТ 10301-80 с полупотайной головкой
Заклепки ГОСТ 10302-80 с полукруглой низкой головкой
Заклепки ГОСТ 10303-80 с плоской головкой
Заклепки ГОСТ 12638-80 пустотелые со скругленной головкой
Заклепки ГОСТ 12639-80 пустотелые с плоской головкой
Заклепки ГОСТ 12640-80 пустотелые с потайной головкой
Заклепки ГОСТ 12641-80 полупустотелые с полукруглой головкой
Заклепки ГОСТ 12642-80 полупустотелые с плоской головкой
Заклепки ГОСТ 12643-80 полупустотелые с потайной головкой
Заклепки ГОСТ 14797-85 с полукруглой головкой
Заклепки ГОСТ 14798-85 с потайной головкой (угол 90 градусов)
Заклепки ГОСТ 14799-85 с потайной головкой (угол 120 градусов)
Заклепки ГОСТ 14800-85 с плоско-выпуклой головкой
Заклепки ГОСТ 14801-85 с плоской головкой
www.volat-spb.ru
Заклепки вытяжные нержавеющая сталь. Технология производства
Заклепки вытяжные нержавеющая сталь. Технология производства. Купить оптом
Сопутствующие товары
Вытяжная заклепка набирает все большую популярность в строительстве и в различных производствах. Заклепочное соединение подобного типа является надежным, прочным и удобным в эксплуатации. Вытяжная заклепка, как крепежная деталь проста в монтаже, поскольку для ее установки требуется несколько секунд, доступ с одной стороны, и небольшой заклепочный автомат.
Вытяжная заклепка являет собой деталь крепежа в виде стержня и гильзы с буртиком. При установке, заклепочник захватывает стержень и вытаскивает его из тела. Поддавшаяся деформации, гильза образует замыкающее прочное соединение. Данный тип заклепки предназначен для соединения между собой пакета тонколистовых металлических материалов.
Заклепка изготовляется из одного или комбинации нескольких материалов. В данном случае рассмотрим технологию изготовления заклепки, тело и гильза которой состоит из нержавеющей стали.
Для того, чтобы заклепка отменно выполняла свои функции во время эксплуатации, большое внимание уделяется технологии ее производства. На заводах по производству вытяжных заклепок используется высокоточное и высокотехнологичное оборудование, которое полностью автоматизировано. От точности установки, например, гильзы заклепки, в дальнейшем будет зависить правильность ее монтажа, работы гвоздильного механизма, а также образования замыкающего буртика.
Весь технологический процесс можно разделить на пять этапов:
- Проделывание отверстия в теле заклепки методом холодной штамповки. В данном процессе участвует двухударный пресс с двигающейся головкой для формирования отверстия необходимого диаметра.
- Изготовления установочного стержня гвоздильными автоматами высокой производительности.
- Цинковое защитное напыление. При необходимости ли под заказ, стержни могут покрываться и другими типами защитного напыления. Это может быть медь или декоративные покрытия.
- Сборка вытяжной заклепки на специализированном сборочном аппарате. Данный аппарат обеспечивает выход исключительно качественной продукции, поскольку любой брак полуфабриката усиливает его чувствительность к сборочному аппарату, и тогда стержень просто прогибается под ним. Таким образом бракованный полуфабрикат удаляют из процесса.
Упаковка готовых изделий партиями заданного количества.
bolt.ua
Нержавеющие вытяжные заклёпки – Подсистема НВФ Силма
Вытяжные заклёпки широко используются в строительной области для надежного скрепления между собой различных металлических материалов и конструкций (листы, профили). При монтаже навесных вентилируемых фасадов вытяжные заклепки применяются часто в комплекте, в который входит также ограничительная втулка. Главным преимуществом вытяжных заклёпок, изготовленных из нержавеющей стали, является высокая степень прочностных характеристик (усилие на срез и разрыв), а также долговечность и устойчивость к воздействию на них коррозии.
Вытяжные заклепки: принцип крепления
Предварительно в скрепляемых между собой деталях (конструкциях) высверливается сквозное отверстие, куда затем вставляется необходимого размера заклёпка из нержавеющей стали. С помощью специального инструмента («заклепочник») наружу вытягивается стержень заклепки, который, при достижении соответствующего усилия, затем обламывается. Тело вытяжной заклёпки в процессе вытягивания ее стержня расширяется, при этом надежно фиксируясь в сквозном отверстии с его внутренней стороны. С внешней стороны сквозного отверстия заклёпка закрепляется при помощи бортика.
Материалы для изготовления вытяжных заклепок
Нержавеющие вытяжные заклёпки могут быть выполнены с использованием следующих материалов: алюминий (сплав AlMg3,5), нержавеющая сталь (как правило марки A2) и углеродистая электрооцинкованная сталь.
Параметры вытяжных заклёпок
| Диаметр заклёпки d, мм | 3,0 | 3,2 | 4,0 | 4,8 | 5,0 |
|---|---|---|---|---|---|
| Диаметр сверления, мм | 3,1 | 3,3 | 4,1 | 4,9 | 5,1 |
| Материал заклёпки | Предельная (разрушающая) нагрузка на срез | разрыв, Н | ||||
| Нержавеющая сталь А2/Нерж. сталь А2 | 1800 | 2200 | 1900 | 2500 | 2700 | 3500 | 4000 | 5000 | 4700 | 5800 |
| Алюминий/Нерж. сталь А2 | – | – | – | 1700 | 2250 | 2000 | 2500 |
| Сталь/Сталь | – | – | 1550 | 1990 | 2300 | 2920 | – |
Выбор сверла для вытяжной заклёпки
Приобретая вытяжные заклёпки, не забудьте также уделить время грамотному выбору сверла по металлу. Обратите внимание на диаметр сверла. Он должен быть больше диаметра тела вытяжной заклёпки на 0,1 – 0,2 мм. Таким образом, если диаметр тела заклёпки 3,2 мм, то диаметр сверла по металлу должен быть не менее 3,3 мм. Если диаметр вытяжной заклёпки 4 мм, то выбирайте сверло 4,1-4,2 мм, для заклёпок 4,8 мм подойдет сверло диаметром 4,9-5,0 мм, для заклепок 5,0 мм сверло диаметром 5,1 мм и для заклепок 6,4 мм подойдет сверло 6,5 мм. Также экономичнее приобретать двухсторонние сверла по металлу.
silma-fasad.ru
