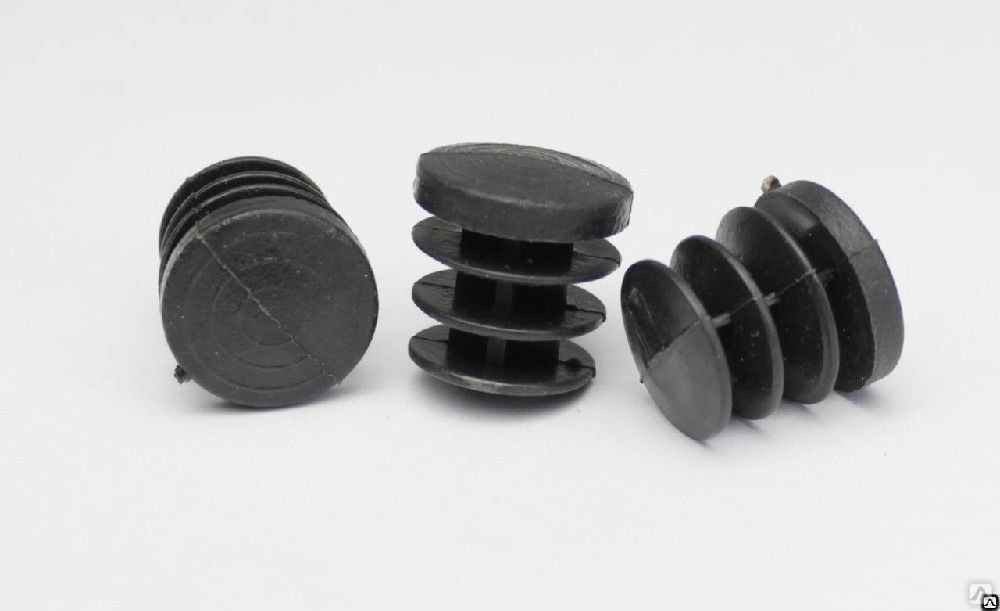

Производство пластиковых заглушек по чертежам и образцам заказчика в короткие сроки в Санкт-Петербурге
Производство заглушек из пластмасс выполняется методом литья под давлением на термопластавтоматах (ТПА). Именно эта технология позволяет получить максимально точную форму изделия при низких технологических затратах, так как одна и та же форма позволяет делать десятки тысяч отливок без снижения их качества. Важно соблюдение технологических режимов литья, это возможно только в условиях промышленной линии с современным техническим оснащением.
Оборудование для изготовления пластмассовых заглушек
Мы реализуем, как готовые типовые изделия (крышки пластмассовые различных размеров), имеющиеся на складах и выпускаемые в готовых формах, так и специальные варианты товара, производимые только на заказ. Стоимость партии таких изделий при литье на заказ рассчитывается с учетом цены пресс-формы. Чем больше партия – тем меньший процент стоимости формы в одном изделии.
Объемы могут быть от одного изделия, до десятков тысяч.
Изготовление пресс-формы для литья пластика
Используемые материалы для заглушек
Изготовление заглушки методом литья позволяет использовать любой полимерный материал. Самые высокопрочные изделия, от которых требуется стойкость к истиранию, отливаются из полиамида. Если важна низкая стоимость готового изделия, то оптимальный вариант – полиэтилен низкого давления (ПНД) или полиэтилен высокого давления (ПВД). Именно такая композиция используется для наверший. Полипропилен тоже обладает отличными характеристиками и имеет очень широкую сферу применения.
Отдельная группа – изделия из ПВХ, этот состав отличается отменной стойкостью к атмосферным воздействиям, ультрафиолету и низкой температуре. Производство из ПВХ идет на той же линии, что и из остальных полимерных материалов, настраивается только температура и другие технологические режимы.
Специальные изделия могут быть отлиты из LLDPE.
Это позволяет получать мягкие заглушки для герметизации соединения кабель-труба и других сложных случаев, когда нельзя обойтись более простыми комплектующими. Одно и то же технологическое оборудование (ТПА) может работать с различным сырьем. Благодаря этому мы обеспечиваем разнообразие материалов, цветов, фактур:
- Все технические полимеры
- Все цвета по каталогу RAL
- Стандартная и нестандартная форма отливки

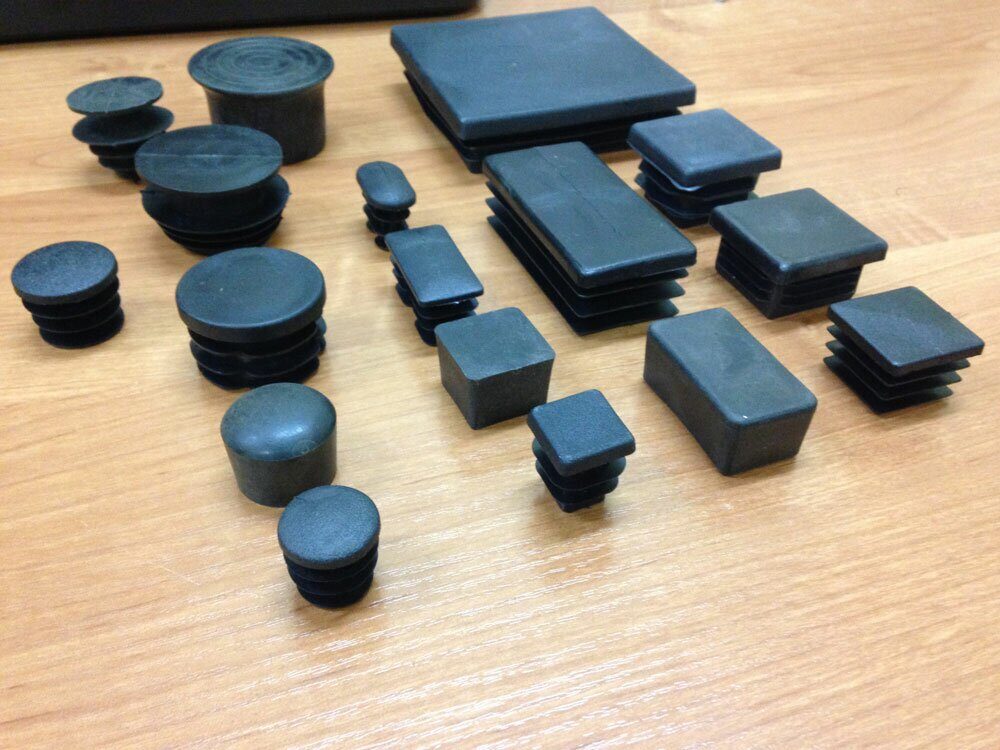

Широкий ассортимент продукции
Наши покупатели — строительные компании, производители мебели, торгового оборудования, подрядчики, осуществляющие строительство социальных объектов, например, детских площадок. Работаем с юридическими и физическими лицами по всей России и Санкт-Петербургу. Большой ассортимент изделий позволяет всегда найти вариант за лучшую стоимость под ваши задачи. Вот типовые примеры:
- Для металлоконструкций: пластиковая заглушка для профильной трубы, наконечник металлических ножек для мебели, стеллажей.
- Для пластмассовых изделий: соединение: пластик-пластик, сборно-разборные конструкции на резьбе, на защелках, под сварку (например на пластиковых трубах).
- Мебельные комплектующие из пластика: наконечники прямоугольные, круглые, фурнитура для торговой и офисной мебели. Любые цвета, фактуры.
- Для труб, сточных, отопительных и водопроводных систем с небольшим рабочим давлением.
Видео работы станка
Каталог пластиковых заглушек СПбПласт и ООО ТМТ
СПбПласт и ООО «ТМТ» изготавливают различные пластиковые заглушки на заказ. СПбПласт выполняет заказы по крупносерийному литью заглушек из пластика, ООО «ТМТ» применяет технологию по мелкосерийному литью от 1000 штук. Выпускаем заглушки для профилей, труб , из всех видов пластиков.
Наши конструктора, учтя все пожелания Клиента, изготовят пластиковую заглушку на основание чертежа, эскиза или образца , а также по техническому заданию или разработают проект заглушки при наличие только ответной части ( профиля или трубы). Приобретая у нас пластиковую заглушку для профиля, трубы, вы можете быть уверены, что она прослужит долгие годы и будет соответствовать всем вашим требованиям. Наши пластики – прочные, обладающие высокими антикоррозийными и атмосферостойкими свойствами
Все это и многое другое изготавливается в наших цехах. Уважительное и скрупулезное отношение Клиенту – вот характеристика деятельности специалистов нашей компании.
Мы подходим к своей работе как к творчеству, так что вы можете быть уверены, что купите качественное изделие из пластика.Среди услуг нашего завода пластмасс – изготовление пластиковых заглушек на заказ. Также наши конструктора предлагают проектирование пластиковых заглушек любой сложности на основание ответной части ( трубы, профиля), включающие создание 3 Д модели и прототипа. Купить пластиковые заглушки можно на нашем предприятие удаленно при заявке через электронную почту или на самом производстве в Санкт-Петербурге минимальный заказ от 1000 штук
Литье пластмасс – эта современная технология, обеспечивающая высокоточное изготовление изделий из пластика, в том числе пластиковых заглушек. Кроме того, литье из пластмассы позволяет работать с любыми видами термопластами.
Наш завод пластмасс – это современное производство пластиковых изделий с собственной технической базой, предлагающее качественное литье изделий из пластмассы и изготовление литьевых форм.
Весь комплекс работ по производству пластиковых заглушек и других деталей из пластмассы выполняется высококвалифицированным персоналом, что является залогом отличного результата при изготовлении заглушек из пластика на заказ, а собственный парк оборудования дает возможность предлагать услуги по доступным и конкурентоспособным ценам.
Успех нашего завода пластмасс объясним. Пластиковые заглушки нашего производства – это качество, богатый внешний вид, отличные механические свойства.
Литье под давлением пластиковых изделий приобретает все большую популярность в серийном изготовление изделий из пластика. Нынешнее время сделало доступным серийно производство пластиковых изделий!
Что такое заглушки для труб – www.
ugsteelmill.com - Новости отрасли
- Новости

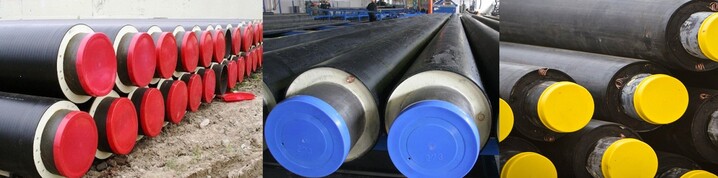

Заглушки на трубы выполняют функцию защитного устройства и предназначены для защиты концов труб различной формы. Основной целью использования заглушек для труб является гидроизоляция соединений. Они также используются для закрытия концов гидравлических или пневматических труб и трубок. Они используются в сантехнических устройствах бытовых, коммерческих и промышленных водопроводных сетей, машин и технологического оборудования и т. д. Они также устанавливаются на линиях водяных насосов с единственной целью удаления воздушных пробок. Заглушки для труб пользуются большим спросом как важная категория трубопроводной арматуры.
Используемые материалы:
Поскольку для изготовления заглушек для труб используется большое разнообразие материалов, покупателю всегда следует позаботиться о материале фитинга, прежде чем покупать заглушки для труб.
- Алюминий
- Нейлон или полиамид
- полиэтилен
- Полипропилен
- Нержавеющая сталь
- Винил
- Силиконовый каучук и т.д.
Советы по покупкеНекоторые факторы, которые следует учитывать, следующие:
|
Как измерить заглушки труб?
Измерьте A, B и C, как показано на рисунке:

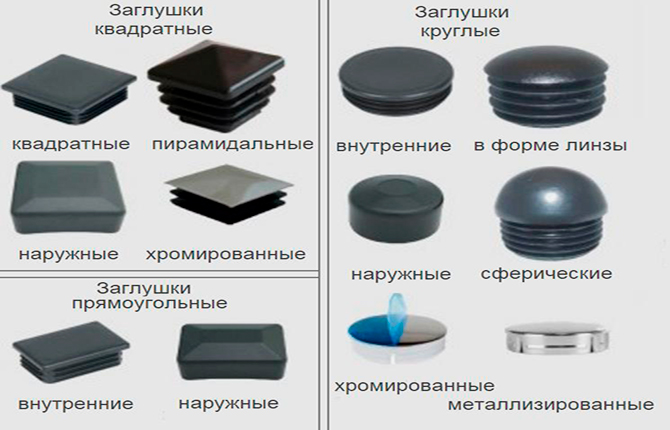

Распространенные формы заглушек для труб:
Заглушки для труб доступны в различных формах. Глубокие знания о форме крышки трубы были бы полезны для покупателя. Некоторые из распространенных форм заглушек для труб:
- Круглый
- Квадрат
- Прямоугольный
- Крышка в форме буквы «U»
- Кепка в форме буквы «I»
- Шестигранник и т. д.
д. Характеристики заглушек для труб:
Есть несколько важных характеристик, которые покупатель должен учитывать перед тем, как покупать заглушки для труб оптом. Важные спецификации, которые необходимо учитывать:
- NPT (национальная трубная резьба), размер: Эта функция применима для крышек круглой формы, в которых объект, который необходимо защитить, имеет наружную резьбу NPT.
- Размер BSP (British Standard Pipe): Этот вариант размера применим только для крышек круглой формы, в которых объект, который нужно закрыть, имеет наружную резьбу BSP.
- Диаметр: Диаметр является важным размером, применимым только для круглых крышек и заглушек. В случае фитингов с прямой резьбой наиболее важной характеристикой, которую следует учитывать, является диаметр основной резьбы. Однако этот размер не имеет значения, если колпачок, заглушка или объект, подлежащий закрытию, имеет коническую (NPT или BSP) резьбу.
- Форма: Размер и форма заглушек также очень важны для рассмотрения. Заглушки труб разной формы имеют разные характеристики. Некоторые особенности:
- Круглые крышки: Популярные особенности круглых крышек: фланец, головка с прорезями, головка с накаткой или гранями, удерживающая головка и отрывной язычок. Фланец предназначен для легкого снятия или дополнительной защиты поверхности труб или труб. Фланцы также помогают предотвратить случайное выталкивание заглушки через отверстие. Крышки с прорезями можно легко установить или снять с помощью отвертки. Головки с накаткой или гранями обычно предназначены только для резьбовых крышек и заглушек. Накатка или фасетки обеспечивают беспроблемную установку и снятие. Заглушки труб с отрывным язычком или полоской легко снимаются.
- Квадратная или прямоугольная крышка: Для квадратных или прямоугольных крышек наиболее важными параметрами, которые следует учитывать, являются длина и ширина. Для прямоугольных крышек ширина представляет собой меньший размер поперечного сечения, тогда как для квадратных крышек длина и ширина имеют одинаковый размер.
Для прямоугольных крышек ширина представляет собой меньший размер поперечного сечения, тогда как для квадратных крышек длина и ширина имеют одинаковый размер. Типы заглушек для труб:
Заглушки для труб бывают разных типов, которые различаются в зависимости от области применения. Однако заглушки для труб также различаются в зависимости от их конструктивных особенностей, и покупателю очень важно знать правильный тип заглушек для труб. По конструкции заглушки для труб бывают следующих типов:
Крышки с резьбой:Эти крышки имеют внутреннюю резьбу. Резьба может быть прямой или конической, также называемой NPT. Как правило, колпачки имеют внутреннюю резьбу, а заглушки — наружную. |
Конические колпачки: Эти колпачки имеют конические стороны, что обеспечивает плотную посадку. |
Защитные колпачки:Эти колпачки имеют круглую форму со слегка квадратным концом. Это предотвращает скручивание труб и труб. |
Некоторые из этих фитингов можно использовать как колпачок или заглушку. Конические крышки и заглушки многофункциональны и хорошо сочетаются с наружной и внутренней резьбой NPT, прямыми трубами и стержнями; и мужские прямые резьбы. Эти фитинги имеют конический корпус, обеспечивающий надежную и прочную фрикционную посадку и облегчающий снятие. Конические колпачки предназначены для защиты всех внутренних и внешних резьбовых и нерезьбовых фитингов от возможных повреждений, грязи или влаги.Типы и размеры заглушек для труб из углеродистой стали
Заглушки для труб из углеродистой стали также известны как головные заглушки, которые используются для сварки или установки на наружную резьбу конца труб для блокировки трубопроводов. Он имеет ту же функцию, что и заглушка и глухой фланец.
Стальные трубопроводы включают трубы, фитинги, фланцы, прокладки, клапаны, болты и гайки. Важно выбрать надлежащий материал трубопровода, чтобы обеспечить безопасность и долговечность системы при разумных затратах.
Мы можем производить фитинги и фланцы нестандартных размеров в соответствии с требованиями заказчика. Обычно на складе размеры соответствуют стандартам ASME B16.9, B16.5, B16.11 и BS3799. Наши товары хороши для водонепроницаемых соединений, чтобы избежать утечек, и laso может работать в условиях высокого давления и температуры.
- Крышка для сварки встык из углеродистой стали
- Крышка для сварки враструб из нержавеющей стали
- Резьбовая заглушка из углеродистой стали
ASME B16.9 Размеры торцевой крышки
Стандарт ANSI / ASME B16.9 охватывает габаритные размеры, допуски, номинальные значения, испытания и маркировку кованых фитингов заводского изготовления для стыковой сварки размеров от NPS 1/2 до 48 (от DN 15 до 1200) и толщин Schedule 10, 20 , 30, STD, 40, 60, XS, 80, 100, 120, 140, 160, XXS.
Чертеж крышки для сварки встык
| Ду | НПС | ОД | Э | Е1 |
|---|---|---|---|---|
| 15 | 1/2 | 21,3 | 25 | 25 |
| 20 | 3/4 | 26,7 | 25 | 25 |
| 25 | 1 | 33,4 | 38 | 38 |
| 32 | 1 1/4 | 42,2 | 38 | 38 |
| 40 | 1 1/2 | 48,3 | 38 | 38 |
| 50 | 2 | 60,3 | 38 | 44 |
| 65 | 2 1/2 | 73 | 38 | 51 |
| 80 | 3 | 88,9 | 51 | 64 |
| 90 | 3 1/2 | 101,6 | 64 | 76 |
| 100 | 4 | 114,3 | 64 | 76 |
| 125 | 5 | 141,3 | 76 | 89 |
| 150 | 6 | 168,3 | 89 | 102 |
| 200 | 8 | 219,1 | 102 | 127 |
| 250 | 10 | 273 | 127 | 152 |
| 300 | 12 | 323,9 | 152 | 178 |
| 350 | 14 | 355. 6 | 165 | 191 |
| 400 | 16 | 406,4 | 178 | 203 |
| 450 | 18 | 457 | 203 | 229 |
| 500 | 20 | 508 | 229 | 254 |
| 550 | 22 | 558,8 | 254 | 254 |
| 600 | 24 | 609,6 | 267 | 305 |
| 650 | 26 | 660,4 | 267 | – |
| 700 | 28 | 711.2 | 267 | – |
| 750 | 30 | 762 | 267 | – |
| 800 | 32 | 812,8 | 267 | – |
| 850 | 34 | 863,6 | 267 | – |
| 900 | 36 | 914,4 | 267 | – |
| 950 | 38 | 965,2 | 305 | – |
| 1000 | 40 | 1016 | 305 | – |
| 1050 | 42 | 1066,8 | 305 | – |
| 1100 | 44 | 1117,8 | 343 | – |
| 1150 | 46 | 1168,4 | 343 | – |
| 1200 | 48 | 1219. 2 | 343 | – |
ASME B16.11 Размеры приварной крышки
ANSI / ASME B16.11 Стандарт охватывает номинальные значения, размеры, допуски, маркировку и требования к материалам для сварки враструб и резьбовых кованых фитингов. Эти фитинги обозначены как классы 2000, 3000 и 6000 для трубных фитингов с резьбой и классы 3000, 6000 и 9.000 для фитингов под сварку враструб. B16.11 следует использовать в сочетании с оборудованием, описанным в других томах серии стандартов ASME B16, а также с другими стандартами ASME, такими как Нормы для котлов и сосудов под давлением и Нормы для трубопроводов B31.
Чертеж приварной крышки
| Ду | NPS | Б | С | Дж | К | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | |||||||
пр. | мин | пр. | мин | пр. | мин | |||||||
| 6 | 1/8 | 10,9 | 3,18 | 3,18 | 3,96 | 3,43 | 9,5 | 4,8 | 6,4 | |||
| 8 | 1/4 | 14,3 | 3,78 | 3,3 | 4,6 | 4.01 | 9,5 | 4,8 | 6,4 | |||
| 10 | 3/8 | 17,7 | 4.01 | 3,5 | 5,03 | 4,37 | 9,5 | 4,8 | 6,4 | |||
| 15 | 1/2 | 21,9 | 4,67 | 4,09 | 5,97 | 5,18 | 9,53 | 8,18 | 9.5 | 6,4 | 7,9 | 11,2 |
| 20 | 3/4 | 27,3 | 4,9 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 | 12,5 | 6,4 | 7,9 | 12,7 |
| 25 | 1 | 34 | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 | 12,5 | 9,6 | 11,2 | 14,2 |
| 32 | 1 1/4 | 42,8 | 6,07 | 5,28 | 7,92 | 6,93 | 12. 14 | 10,62 | 12,5 | 9,6 | 11,2 | 14,2 |
| 40 | 1 1/2 | 48,9 | 6,35 | 5,54 | 8,92 | 7,8 | 12,7 | 11.12 | 12,5 | 11,2 | 12,7 | 15,7 |
| 50 | 2 | 61,2 | 6,93 | 6,04 | 10,92 | 9,5 | 13,84 | 12.12 | 16 | 12,7 | 15,7 | 19 |
| 65 | 2 1/2 | 73,9 | 8,76 | 7,62 | 16 | 15,7 | 19 | |||||
| 80 | 3 | 89,9 | 9,52 | 8,3 | 16 | 19 | 22,4 | |||||
| 100 | 4 | 115,5 | 10,69 | 9,35 | 19 | 22,4 | 28,4 | |||||
Чертеж резьбовой крышки
Размеры резьбовой крышки трубы
| Ду | НПС | Р | Д | Г | Л5 | Л2 | |||
|---|---|---|---|---|---|---|---|---|---|
| 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
| 6 | 1/8 | 19 | – | 16 | 22 | 4,8 | – | 6,4 | 6,7 |
| 8 | 1/4 | 25 | 27 | 19 | 25 | 4,8 | 6,4 | 8. 1 | 10,2 |
| 10 | 3/8 | 25 | 27 | 22 | 32 | 4,8 | 6,4 | 9.1 | 10,4 |
| 15 | 1/2 | 32 | 33 | 28 | 38 | 6,4 | 7,9 | 10,9 | 13,6 |
| 20 | 3/4 | 37 | 38 | 35 | 44 | 6,4 | 7,9 | 12,7 | 13,9 |
| 25 | 1 | 41 | 43 | 44 | 57 | 9,7 | 11,2 | 14,7 | 17,3 |
| 32 | 1 1/4 | 44 | 46 | 57 | 64 | 9,7 | 11,2 | 17 | 18 |
| 40 | 1 1/2 | 44 | 48 | 64 | 76 | 11,2 | 12,7 | 17,8 | 18,4 |
| 50 | 2 | 48 | 51 | 76 | 92 | 12,7 | 15,7 | 19 | 19,2 |
| 65 | 2 1/2 | 60 | 64 | 92 | 108 | 15,7 | 19 | 23,6 | 28,9 |
| 80 | 3 | 65 | 68 | 108 | 127 | 19 | 22,4 | 25,9 | 30,5 |
| 100 | 4 | 68 | 75 | 140 | 159 | 22,4 | 28,4 | 27,7 | 33 |
Крышка из кованой углеродистой стали
Крышки фитингов из кованой углеродистой стали изготавливаются из стального стержня путем ковки, существует два типа соединения: сварка внахлест и резьба.
Классы исходного материала: ASTM A105, ASTM A350 LF2 / LF3, A694 F42, F46, F50, F52, F56, F60, F65, F70.
Поверхностное покрытие может быть подвергнуто горячему цинкованию и холодному цинкованию, горячее цинкование имеет длительный срок службы, но некрасиво, а холодное цинкование наоборот.
Химический состав
| Марка | С | Мн | Р | С | Си | Ni | Кр | Пн | Медь | Н | В |
|---|---|---|---|---|---|---|---|---|---|---|---|
| АСТМ А105 | 0,35 | 0,6-1,05 | 0,035 | 0,04 | 0,1-0,35 | 0,4 | 0,3 | 0,12 | 0,4 | – | 0,08 |
| А350 ЛФ2 | 0,3 | 0,6-1,35 | 0,035 | 0,04 | 0,15-0,30 | 0,4 | 0,3 | 0,12 | 0,4 | 0,02 | 0,08 |
| А350 ЛФ3 | 0,2 | 0,9 | 0,035 | 0,04 | 0,2-0,35 | 3,3-3,7 | 0,3 | 0,12 | 0,4 | 0,02 | 0,03 |
| А694 Ф42 | 0,3 | 1,6 | 0,025 | 0,025 | 0,15-0,35 | – | – | – | – | – | – |
| А694 Ф46 | 0,3 | 1,6 | 0,025 | 0,025 | 0,15-0,35 | – | – | – | – | – | – |
| А694 Ф50 | 0,3 | 1,6 | 0,025 | 0,025 | 0,15-0,35 | – | – | – | – | – | – |
| А694 Ф52 | 0,3 | 1,6 | 0,025 | 0,025 | 0,15-0,35 | – | – | – | – | – | – |
| А694 Ф56 | 0,3 | 1,6 | 0,025 | 0,025 | 0,15-0,35 | – | – | – | – | – | – |
| А694 Ф60 | 0,3 | 1,6 | 0,025 | 0,025 | 0,15-0,35 | – | – | – | – | – | – |
| А694 Ф65 | 0,3 | 1,6 | 0,025 | 0,025 | 0,15-0,35 | – | – | – | – | – | – |
| А694 Ф70 | 0,3 | 1,6 | 0,025 | 0,025 | 0,15-0,35 | – | – | – | – | – | – |
Механические свойства
| Марка | Y. S (МПа) | ТС (МПа) | EL (%) |
|---|---|---|---|
| АСТМ А105 | 250 | 485 | 22 |
| А350 ЛФ2 | 205 | 415-585 | 22 |
| А350 ЛФ3 | 250 | 485-655 | 22 |
| А694 Ф42 | 290 | 415 | 20 |
| А694 Ф46 | 315 | 415 | 20 |
| А694 Ф50 | 345 | 440 | 20 |
| А694 Ф52 | 360 | 455 | 20 |
| А694 Ф56 | 385 | 470 | 20 |
| А694 Ф60 | 415 | 515 | 20 |
| А694 Ф65 | 450 | 530 | 20 |
| А694 Ф70 | 485 | 565 | 18 |
Крышка для сварки встык из углеродистой стали
Крышка для сварки встык из углеродистой стали изготовлена из стального листа.
Он соединяет стальную трубу с помощью сварки, а размер диаметра крышки трубы больше, чем у крышки из кованой стали. Существует множество марок, таких как ASTM A234 WPB/WPC, WPL6/3/9, A860 WPHY 42/46/52/60/65/70.
Обычно мы используем грунтовочное покрытие и гальваническое покрытие стыковой сварки против ржавчины. Грунтовка может быть обычной, НЭП, ЭПОКСИДНОЙ СМОЛОЙ, а цинкование горячим погружением.
Химический состав
| Марка | С | Мн | Р | С | Си | Ni | Кр | Пн | Медь | Ти | В |
|---|---|---|---|---|---|---|---|---|---|---|---|
| А234 ВПБ | 0,3 | 0,29-1,06 | 0,05 | 0,058 | 0,1 мин | 0,4 | 0,4 | 0,15 | 0,4 | – | 0,08 |
| А234 ВПК | 0,35 | 0,29-1,06 | 0,05 | 0,058 | 0,1 мин | 0,4 | 0,4 | 0,15 | 0,4 | – | 0,08 |
| А420 WPL6 | 0,3 | 0,5-1,35 | 0,035 | 0,04 | 0,15-0,4 | 0,4 | 0,3 | 0,12 | 0,4 | – | 0,08 |
| А420 WPL3 | 0,2 | 0,31-0,64 | 0,05 | 0,05 | 0,13-0,37 | 3,2-3,8 | – | – | – | – | – |
| А420 ВПЛ9 | 0,2 | 0,4-1,06 | 0,03 | 0,03 | – | 1,6-2,24 | – | – | 0,75-1,25 | – | – |
| А860 WPHY42 | 0,2 | 1-1,45 | 0,03 | 0,01 | 0,15-0,4 | 0,5 | 0,3 | 0,25 | 0,35 | 0,05 | 0,1 |
| А860 WPHY46 | 0,2 | 1-1,45 | 0,03 | 0,01 | 0,15-0,4 | 0,5 | 0,3 | 0,25 | 0,35 | 0,05 | 0,1 |
| А860 WPHY52 | 0,2 | 1-1,45 | 0,03 | 0,01 | 0,15-0,4 | 0,5 | 0,3 | 0,25 | 0,35 | 0,05 | 0,1 |
| А860 WPHY60 | 0,2 | 1-1,45 | 0,03 | 0,01 | 0,15-0,4 | 0,5 | 0,3 | 0,25 | 0,35 | 0,05 | 0,1 |
| А860 WPHY65 | 0,2 | 1-1,45 | 0,03 | 0,01 | 0,15-0,4 | 0,5 | 0,3 | 0,25 | 0,35 | 0,05 | 0,1 |
| А860 WPHY70 | 0,2 | 1-1,45 | 0,03 | 0,01 | 0,15-0,4 | 0,5 | 0,3 | 0,25 | 0,35 | 0,05 | 0,1 |
Механические свойства
| Марка | Y. |
|---|
