Предварительные фильтры циклоны Donaldson. Технические характеристики и каталог фильтров циклонов

ООО «Крафт Инвест Рус» – авторизованный дистрибьютор компании Donaldson в России

Donaldson | Предварительные фильтры циклоны Donaldson. Технические характеристики и каталог фильтров циклонов

Подобрать предварительные фильтры циклоны Donaldson

В случае, когда спецтехника эксплуатируется в особо тяжелых условиях, характеризующихся высокой запыленностью (карьеры, грунтовые дороги, сельское хозяйство) перед стандартным воздушным фильтром используются воздушные фильтры циклоны (предочистители). Основная функция таких воздушных фильтров – удалить из поступающего воздуха крупные и определенную часть мелких частиц, за счет чего резко возрастает ресурс основного воздушного фильтра.

В лаборатории Donaldson были проведены тесты эффективности различных систем предварительных фильтров циклонов, давшие следующие результаты:

Эффективность предварительного фильтра циклона в % срок службы основного воздушного фильтра в %

0 %

100

70 %

200

85 %

300

94 %

400

96 %

600

Как показывает экспертиза промышленной безопасности, фильтр циклон способен повысить срок службы основного фильтра в 2-6 раз! Таким образом, фильтр циклон является не только очень эффективным средством для повышения качества очистки воздуха, но и дает возможность значительной экономии за счет продления срока эксплуатации основного воздушного фильтра.

В навесном исполнении выпускаются фильтры циклоны серий PVH, PLH, PBH, Strataclone и TopSpinтм. Преимуществами фильтров циклонов навесного исполнения является возможность применения на любых моделях спецтехники и коммерческого транспорта, возможность установки фильтра циклона на технику в процессе её эксплуатации.

Самые простые фильтры циклоны серии PVH предназначены для установки на грузовых А/м. Они могут быть смонтированы вертикально, или горизонтально и имеют степень очистки до 75%.

Гораздо более продвинутой и современной разработкой Donaldson являются предварительные фильтры циклоны Strataclone, предназначенные в основном для коммерческого транспорта и обеспечивающие степень очистки до 80%. Работа таких фильтров циклонов основана на технологии активных циклонных элементов, эффективность которых не зависит от пространственного положения. При этом сами элементы могут собираться в пакеты любого размера, конфигурации и пропускной способности.

Циклонный элемент Strataclone

Предварительные фильтры циклоны серии PLH, предназначенные для спецтехники, имеют более высокую степень очистки – до 90%. Их отличительной особенностью является возможность работы системы удаления пыли, использующей энергию выхлопных газов двигателя.

Специально для облегчения визуального контроля предварительного фильтра циклона для легкой и средней спецтехники Donaldson была создана серия фильтров циклонов PBH. Основной особенностью этой эконом-серии является прозрачная колба, которая позволяет визуально контролировать степень загрязнения и вовремя удалять накопившуюся пыль. Степень очисоки воздуха в этих фильтрах циклонах колеблется в пределах 80-85%.

TopSpinтм является самым современным семейством навесных предварительных фильтров циклонов Donaldson. Корпус фильтра циклона TopSpinтм выполнен из ударопрочного прозрачного пластика. Воздух поступает в фильтр снизу через наклонные щелевые отверстия, благодаря чему возникает эффект циклона. При этом частицы пыли прижимаются к внешним стенкам корпуса. Эффективность работы фильтра циклона значительно повышает встроенная турбина, наружные лопатки которой, вращаясь с высокой скоростью, придают оттесненным к внешним стенкам корпуса частицам загрязнений дополнительный импульс (турбина вращается быстрее частиц в потоке), что приводит к еще большему их разгону и удалению через вертикальную щель в верхней части корпуса.

В результате удается добиться рекордной для предварительных фильтров циклонов степени очистки – из воздуха удаляется свыше 99% тяжелой пыли (размером 20 мкм и более) и 85% всей остальной пыли.

Комбинированные фильтры циклоны выполняются в одном корпусе с основными воздушными фильтрами и устанавливаются на технику, как правило на конвейере в процессе производства.Они отличаются высокой надежностью и степенью очистки.

Комбинированные фильтры циклоны STG Donaclone™ являются одними из самых распространенных в мире фильтров циклонов для тяжелой спецтехники. Они способны удалять до 95% загрязнений воздуха до его попадания на основной воздушный фильтр. К тому же отсутствие двигающихся деталей и применение в конструкции стали делают этот фильтр циклон настолько надежным и долговечным, что он не требует замены в течение всего срока эксплуатации оснащенной им техники.

В системе STB Strata™ предварительный фильтр циклон смонтирован не снизу, а сверху основного и используются циклонные элементы активного типа, не зависящие от угла наклона фильтра. Кроме того, в данной линейке фильтров циклонов реализована автоматическая очистка (т.е. не требуется вручную удалять накопившуюся пыль из пылесборника фильтра-циклона.

Встроенные фильтры серий Vacuator™ и Alexin™ совмещают в одном корпусе предварительную циклонную очистку с эффективностью до 85% и основной фильтр. Основным преимуществом этих моделей является их компактность, позволяющая оснащать такими фильтрами самые разные модели спецтехники и коммерческого транспорта.

Концептуальный фильтр серии PSD, использующий технологию PowerCore™ в основном и защитном фильтроэлементах, имеет встроенный предварительный фильтр циклон Strataclone, эффективность которого может варьироваться в пределах 80-94% в зависимости от наличия системы автоматического удаления пыли. При этом предварительный фильтр циклон выполнен в виде крышки корпуса основного фильтра, в которой смонтирован блок циклонных элементов Strataclone.



Воздушные фильтры Donaldson используются фактически на всех моделях техники таких производителей, как: Liebherr, Caterpillar, Komatsu, Terex, Hitachi, Case New Holland, John Deere, КамАЗ, Volvo, M.A.N., Scania, Fiat, Deutz, Perkins, Detroit Diesel, Demag, Mitsubishi, МТЗ, Renault, DAF, ERF, Freightliner, Cummins, Wirtgena, Vogele, Ham, Bomag и другие.

Подобрать предварительные фильтры циклоны Donaldson

Промышленные канальные циклоны | Циклон Производство

Позвоните нам сейчас (855) 697-4468(855) 697-4468

Контакт

Промышленные циклонные сепараторы

Повышение эффективности фильтрации

Вопреки мнению многих, промышленные циклоны по-прежнему являются приемлемым вариантом для многих промышленных применений, которые обычно создают проблемы с рукавными фильтрами и картриджными фильтрами. Когда в воздушном потоке много мусора, крупных частиц или абразивных материалов, процесс фильтрации может быть очень обременительным для рукавных фильтров и других систем фильтрации. Циклоны особенно эффективны при удалении крупного и/или абразивного материала и большого количества материала перед окончательной фильтрацией воздуха с помощью рукавного или патронного фильтра. Циклоны могут улучшить производительность системы, сократить время обслуживания и продлить срок службы фильтра за счет удаления значительного количества твердых частиц из потока до того, как он попадет в фильтр.

Особенности изготовления промышленных циклонов:

  • Экономичное решение широкого спектра проблем сбора пыли
  • Отлично подходит для работы в условиях высокой запыленности, высоких температур и рекуперации продуктов
  • Может использоваться отдельно или в сочетании с рукавными фильтрами, картриджными системами и т. д.
  • Прочная конструкция для длительного срока службы
  • Дополнительный съемный конус для легкой замены

Загрузите спецификацию промышленного циклона

Промышленные циклонные сепараторы

Стандартные и нестандартные промышленные канальные циклоны

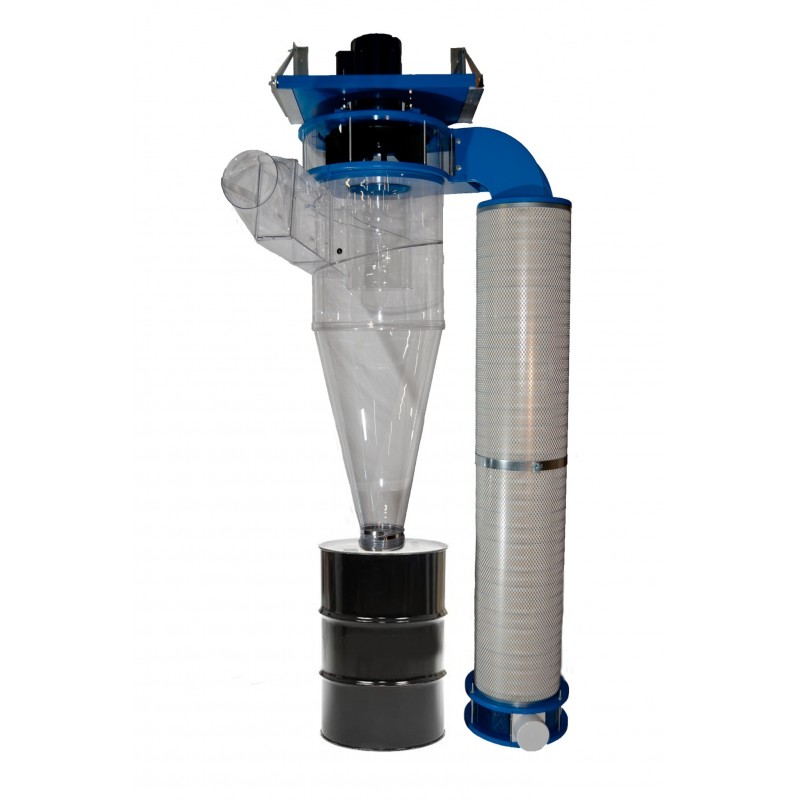

Промышленные циклоны также могут использоваться как часть простого решения по сбору. Сочетание циклона с блоком дофильтра, где промышленный циклон действует как первичный сепаратор, а послефильтр как вторичный воздухоочиститель, может обеспечить комплексное решение для сбора без необходимости использования коллектора.

US Duct может выбрать и построить промышленный циклон для сбора пыли и твердых частиц из одного из наших проектов промышленных циклонов, или вы можете отправить нам свой проект, и мы его изготовим. Мы также предлагаем стойки и опоры.

Нажмите здесь, чтобы просмотреть чертеж и технические характеристики промышленного циклона.

Как работает промышленный канальный циклонный сепаратор

Производство циклонов связано с рядом сложных вопросов. US Duct понимает циклоническое разделение. Промышленная циклонная сепарация — это метод удаления твердых частиц из потока воздуха, газа или жидкости без использования фильтров посредством вихревой сепарации. Высокоскоростной вращающийся поток создается внутри цилиндрического или конического контейнера, называемого циклоном.

Внутри циклона воздух течет по спирали, начиная с верхней части циклона и заканчивая в нижней части перед тем, как выйти из циклона прямым потоком через центр циклона и наружу. Более крупные частицы во вращающемся потоке имеют слишком большую инерцию, чтобы следовать по крутому изгибу потока и ударяться о внешнюю стенку, а затем падать на дно циклона, откуда их можно удалить. В конической системе по мере того, как вращающийся поток движется к узкому концу циклона, радиус вращения потока уменьшается, таким образом отделяя все более мелкие частицы.

Таким образом, изготовление эффективного промышленного циклона требует понимания геометрии циклона, которая вместе с расходом определяет точку отсечки циклона. Это размер частиц, которые будут удалены из потока примерно с эффективностью 50%. Частицы крупнее точки отсечки будут удаляться с большей эффективностью, а частицы меньшего размера — с меньшей эффективностью.

Мы много лет работаем в сфере производства воздуховодов и знаем, как заставить все это работать на вас.

Поговорить с трубочником

Циклонные пылесборники | Промышленная пыль, дым и туман Дональдсон

Пылеуловитель Donaldson Torit® Cyclone разработан специально для работы с высокой запыленностью, высокой температурой и рекуперацией продукта.​ Он оснащен механическим сепаратором, который использует центробежную силу для удаления крупной и объемной пыли. из промышленных применений.

  • Экономичное решение широкого спектра проблем сбора пыли
  • Отлично подходит для применения в условиях высокой запыленности, высоких температур и рекуперации продуктов
  • Может использоваться отдельно, с опциональным рукавным фильтром или в качестве устройства предварительной очистки
  • Применение от 510 до 22 082 м³/ч / от 300 до 13 000 куб. футов в минуту
  • Прочная конструкция для длительного срока службы и низких эксплуатационных расходов
  • Отвечает требованиям сейсмической зоны 6,4 и 160,9 км/ч / 4 и 100 миль/ч ветровой нагрузки
  • Съемная конусная секция для легкой замены

Пояснение по эксплуатации

Запыленный воздух поступает в блок через впускное отверстие и отводится спиральной перегородкой. Центробежная сила перемещает тяжелую пыль к внутренним боковинам и уносит их к основанию агрегата. Чистый воздух проходит через внутренний цилиндр и выбрасывается в атмосферу или в дополнительные фильтры.

Таблица множественных рейтингов
Модель Номинальный
Диапазон расхода воздуха*
(куб. фут/мин)
Номинальный
Диапазон расхода воздуха* (м 3 /ч)
Внешнее
Статическое давление (“wg”)
Скорость на входе (фут/мин) Скорость на входе (м/мин)
12 300 – 540 510 – 917 5,6 – 4,1 3580 – 6200 1091,2 – 1889,8
16 860 – 1200 1 461 – 2 038 7,9 – 4,6 4380 – 6135 1335,0 – 1869,9
20-3 1250 – 2000 2 123 – 3 397 7,5 – 3,7 3555 – 5710 1083,6 – 1740,4
20-5 1500 – 2500 2 548 – 4 247 11,4 – 5,0 4290 – 7140 1307,6 – 2176,3
24 1950 – 3500 3 312 – 5 945 13,4 – 4,4 3580 – 6450 1091.
