Паяльная станция своими руками – схема простой, пошаговая инструкция

Паяльная станция или установка — это агрегат, относящийся к классу специального оборудования и предназначаемый для выполнения пайки единичного или группового типа. Своими руками изготовить этот вид установки вполне возможно, если придерживаться определённых правил и следовать грамотной пошаговой инструкции.

Содержание

1. Что такое паяльная станция
2. Для чего нужна
3. Основные виды
4. Контактные станции
5. Термовоздушные устройства
6. Инфракрасные приборы
7. Простая паяльная станция своими руками
8. Необходимые инструменты и материалы
9. Пошаговая инструкция
10. Меры предосторожности
11. Ремонт и эксплуатация

Что такое паяльная станция

От точности соблюдения условий пайки напрямую зависит качество шовного соединения, поэтому данные работы чаще всего выполняются при помощи специального оборудования — паяльной станции, значительно упрощающей процесс пайки.

Выпускаемые на сегодняшний день паяльные станции могут включать в себя несколько важных компонентов, представленных:

• контрольно-управляющим модулем в виде специального прибора, контролирующего параметры и режимы работы оборудования;
• паяльником, используемым при пайке с припоем в условиях низкого температурного режима;
• термопинцетом, облегчающим монтаж и демонтаж, а также ремонт микроэлементов и SMD-компонентов;
• феном для локального прогрева или групповой пайки;
• мощным тепловым источником для нагрева платы в групповой пайке;
• узконаправленным тепловым излучателем для локального нагрева платы в групповой пайке;
• пневматическими агрегатами в виде вакуумного пинцета и специального оловоотсоса;
• вспомогательной арматурой и принадлежностями в виде подставки, держателя, рамки и стойки, антистатических браслетов и специального коврика.

В минимальную комплектацию станции входит паяльник с контрольно-управляющим модулем и пружинным держателем. Основным отличием паяльной установки от бытового паяльника является возможность регулирования и поддержания заданного температурного режима, повышение безопасности эксплуатации благодаря наличию в конструкции держателя. Самые современные модели имеют антистатическое исполнение.

Минимальная комплектация включает паяльник и управляющий модуль

Для чего нужна

Паяльные станки или установки применяются, преимущественно в радиотехнике, а область использования таких современных приборов представлена:

• пирографией;
• сваркой пластмасс;
• монтажом, ремонтом и другими производственными работами;
• сборкой электронного оборудования и электрических приборов;
• пайкой электронных компонентов в электронике и электромеханике;
• пайкой и лужением массивных деталей и металлических элементов;
• высокоточной сваркой и ремонтом пластмассовых изделий;
• качественной и быстрой бесконтактной пайкой и распайкой SMD;
• пайкой элементов, представленных микросхемами и радиодеталями;
• усадкой термоусадочных труб и муфт.

Основным назначением этого паяльного устройства является единичная или групповая пайка в промышленных условиях, а оригинальная конструкция станции облегчает демонтаж и монтаж электронных элементов.

Основные виды

Паяльные станции имеют существенные отличия по функциональным возможностям и, конечно, их стоимости. Классификация таких устройств определяется сразу несколькими основными параметрами.

Контактные станции

Традиционное паяльное оборудование, отличающееся прямым контактом с рабочей поверхностью. Устройство имеет специальный электронный блок для управления и регулировки температурного режима. Паяльный прибор представлен парой подвидов, которые предназначены для работы со свинцовыми и бессвинцовыми припоями. Бесконтактные паяльные установки представлены тремя разновидностями, отличающимися принципом действия.

Устройство состоит из электронного блока для управления и контроля температуры

Термовоздушные устройства

Современные термовоздушные фены, работающие на основе сильного воздушного потока, генерируемого компрессором и затем прогреваемого нагревательной спиралью до нужного температурного режима. Термовоздушные станции позволяют выполнять эффективную пайку на самых труднодоступных участках с единовременным прогревом нескольких поверхностей.

В этой установке компрессором генерируется воздушный поток, который потом нагревается до нужной температуры

Инфракрасные приборы

Инфракрасные модели характеризуются наличием специального нагревательного кварцевого или керамического ИК-излучателя, что позволяет осуществлять пайку сложных профильных элементов с равномерным прогревом рабочей зоны.

Инфракрасные станции представлены кварцевым или керамическим излучателем

Конструкция комбинированных паяльных станций очень удачно сочетает в себе сразу несколько видов оборудования, а наличие ручки энкодера позволяет легко задавать оптимальный температурный режим.

Выпускаемые в настоящее время паяльные станции или установки представлены монтажными и демонтажными, а также комбинированными и ремонтными моделями:

• монтажные установки предназначены для пайки деталей;
• демонтажные станции позволяют отпаивать элементы;
• комбинированные приборы способны выполнять монтажно-демонтажные работы;
• ремонтные паяльные станции осуществляют единовременные или автономные операции, связанные с пайкой.

В зависимости от особенностей механизма, стабилизирующего температурный режим, а также типовых характеристик управляющих блоков, паяльные станции представлены аналоговыми и цифровыми моделями.

Аналоговые модели обладают нагревательным элементом, находящимся во включённом положении до момента достаточного прогрева, после чего питание установки отключается. После понижения температурного режима до выставленных показателей происходит очередной разогрев нагревательного элемента. Этот вид отличает вполне доступная цена, а к минусам относится низкая точность выполняемой пайки.

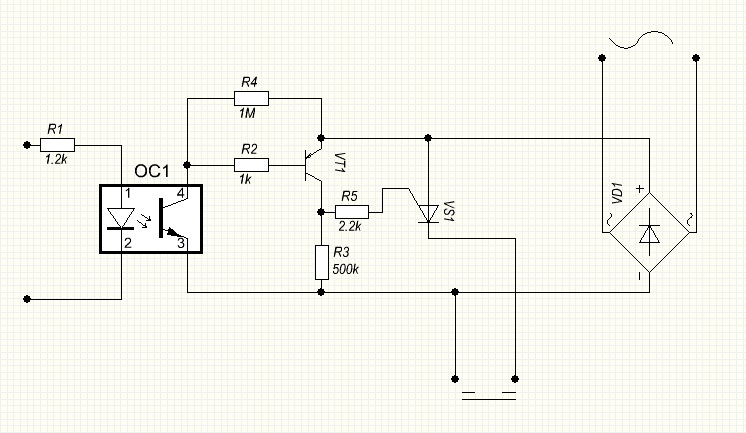

Минусом аналоговых станций является не очень точная пайка элементов

Цифровые паяльные станции характеризуются контролем и управлением нагревательного процесса при помощи PID-регулятора и программы, заложенной в микроконтроллере. Такие устройства отлично стабилизируют температурный режим и являются наиболее точными, по сравнению с любыми аналоговыми моделями.

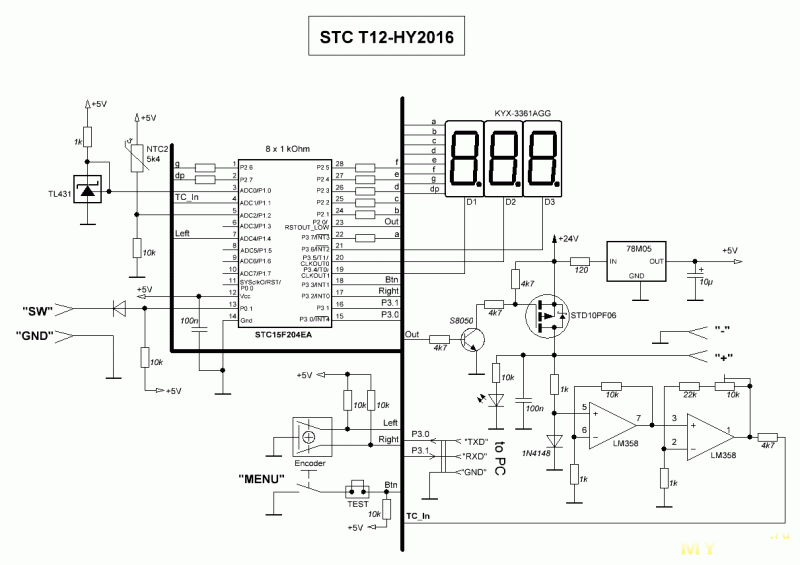

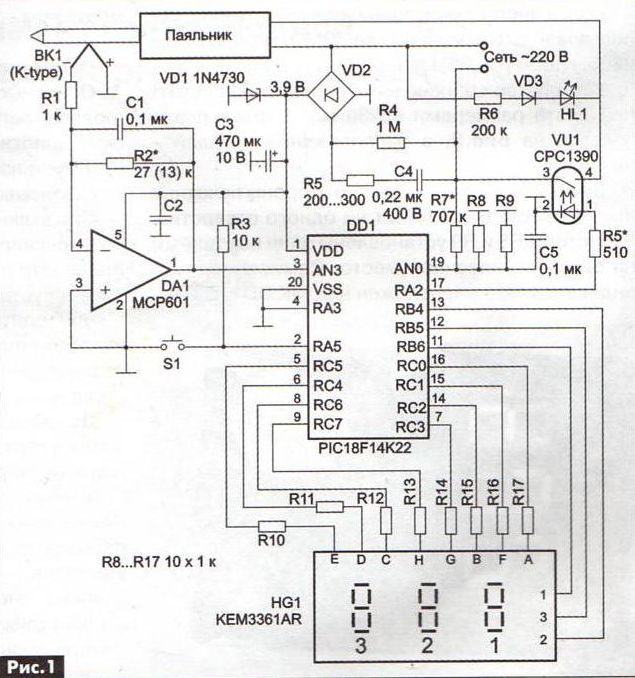

Цифровые устройства оснащены специальным регулятором и программой, которая позволяет им управлять

Простая паяльная станция своими руками

Собрать самостоятельно максимально простую и достаточно надёжную паяльную установку вполне возможно. Для этого достаточно приобрести минимальный набор материалов, а также подготовить рабочие инструменты и выбрать правильную схему изготовления станции своими руками.

Необходимые инструменты и материалы

Самым простым вариантом для изготовления своими руками станет паяльная термовоздушная установка, собранная на основе традиционного паяльника.

Схема и элементы паяльной лампы

Необходимые материалы и инструменты для самостоятельного изготовления представлены:

• паяльником с рукоятью из древесины;
• аквариумным компрессором;
• шуруповёртом;
• сверлом;
• медицинской капельницей;
• фольгой;
• небольшой частью антенны;
• многожильным кабелем.

Чаще всего в изготовлении применяются заводские модули, а при необходимости может быть разработана собственная схема на основе доступных по цене готовых компонентов.

Пошаговая инструкция

После того как будет подготовлен весь необходимый для изготовления материал и инструмент, следует приступить к самостоятельной сборке прибора.

Подготовить к работе все необходимые инструменты

1. Демонтаж рукояти и откручивание проводов, соединяющих нагревательный элемент с питающим кабелем.

   Снять рукоять паяльника

2. Провод протаскивается через рукоятку, после чего в боковой части осторожно высверливается небольшое отверстие.

   Сделать в ручке отверстие

3. В высверленное в рукояти отверстие необходимо вставить и протянуть питающий провод, привязанный к небольшому кусочку проволоки, после чего часть капельницы с резинкой разрезается строго пополам.

   Разрезать часть капельницы пополам

4. Оставшуюся часть капельницы, оснащённую трубочкой, следует аккуратно вставить в рукоять инструмента, на место расположения питающего провода.

   Часть капельницы вставить в рукоять паяльника

5. Полученное соединение отличается высокой надёжностью и абсолютной герметичностью, что позволяет подключить к питающему проводу изъятый на первом этапе нагревательный элемент.

   Подключить нагревательный элемент

6. Участки соединений на проводах должны быть качественно заизолированы, после чего все охлаждающие отверстия нагревательного элемента тщательно обматываются обычной фольгой.

   Выполнить изоляцию соединений

7. Для получения максимально надёжного соединения, обмоточная фольга фиксируется при помощи обычной медной проволоки.

   Фольгу зафиксировать медной проволокой

8. Сопло, обеспечивающее направление воздушного потока, выполняется из отрезка антенной трубочки, которая устанавливается на месторасположения жала.

   Установить сопло

9. Отверстие, сквозь которое проходит питающий провод, требуется тщательно загерметизировать, после чего подключается стандартный аквариумный компрессор. Готовая термовоздушная паяльная установка способна обеспечивать накал в пределах 300–310 градусов, что является вполне достаточным показателем для проведения работ с самыми мелкими элементами плат. С целью повышения уровня мощности выполняется намотка на нагревательный элемент обычной нихромовой нити и осуществляется установка более производительного компрессора.

Меры предосторожности

С целью обеспечения безопасной эксплуатации паяльной станции необходимо чётко следовать прилагаемой производителем инструкции:

• прежде чем приступить к работе с антистатической паяльной установкой, необходимо убедиться в нормальном, рабочем состоянии электрического питания;
• следует оградить устройство от любых тяжёлых механических воздействий, вызывающих повреждения прибора;
• паяльная станция любого вида должна использоваться исключительно по своему прямому назначению;
• нельзя осуществлять работу паяльной станцией вблизи быстро и легковоспламеняющихся предметов;
• запрещается в процессе работы контактировать с насадкой фена, жалом паяльника или смежными с ними частями;
• ремонтные работы и замена элементов в паяльной установке осуществляются только после отключения прибора от сети и его полного остывания;
• нельзя работать с электроинструментом мокрыми руками;
• прибор должен храниться в недоступном для детей месте.

Если в процессе пайки с поверхности выделяется дым, то работы должны осуществляться только в хорошо проветриваемых помещениях.

Ремонт и эксплуатация

Работа в условиях пониженных токовых вличин предотвращает накапливание статического напряжения на жале паяной станции, поэтому ремонт мелких деталей таким инструментом является самым оптимальным вариантом. Основные правила работы с паяльной станцией следующие:

• расположение компонентов на держателе;
• подключение шнура и кабеля питания;
• установка на ручку необходимой насадки;
• включение питания и настройка температурного режима;
• выполнение технологических процессов.

После завершения работы прибор для пайки укладывается на специальном держателе. Затем производится отключение паяльной станции от электросети.

Таблица поиска неисправностей, как правило, отражается в прилагаемой к прибору инструкции. К наиболее частым неисправностям прибора для пайки относятся:

• выход из строя вилки электрического прибора;
• выход из строя кабеля, подающего электроэнергию;
• нарушения контакта между нагревательным элементом и сетевым кабелем;
• поломка нагревательного элемента.

Неисправности, связанные с электронной схемой паяльных установок, встречаются достаточно редко и чаще всего бывают обусловлены поломкой электронных компонентов. Ремонт вышедших из строя многофункциональных монтажных и демонтажных паяльных станций, а также ремонтных любых паяльных установок должен выполняться только квалифицированными специалистами, способными правильно определить причину неполадок в работе электроприбора.

В бытовых условиях чаще всего используются портативные паяльные установки, очень хорошо поддерживающие стабильный температурный режим нагрева поверхности. Именно такие условия особенно важны при выполнении работы с платами или микросхемами, обладающими повышенной чувствительностью к перегревам, включая компьютеры, музыкальную аппаратуру, контроллеры и другие современные электротехнические изделия.

ПРОСТАЯ ПАЯЛЬНАЯ СТАНЦИЯ С ИМПУЛЬСНЫМ БП

   После ремонта паяльник ЭПСН на 220 В / 40 Вт стал паяльником на 110 В / 30 Вт, так получилось. Огорчиться не дало то обстоятельство, что под рукой оказался импульсный блок питания от импортного телевизора, дающий на выходе как раз нужные 110 В. Объединение состоялось и выяснилось, что они созданы друг для друга. Нагрев жала до 300 градусов осуществляется за 3 минуты, также имелась возможность, при помощи стоящего на плате подстроечного резистора влиять на температуру его нагрева. Не то чтобы температуру удавалось строго зафиксировать, нет, но какой-то температурный «коридор» создать получалось. Ну и сам процесс пайки был уже другим, не таким как с паяльником на 220В, даже оборудованным регулятором мощности. Одним словом этот тандем понравился, и решил довести его до логического конца – изготовления нечто близкого к паяльной станции.

   В качестве доработки наметил:

• установить более мощный радиатор
• вместо подстроечного резистора поставить переменный на лицевую панель
• перенести предохранитель  с платы на корпус
• для визуального наблюдения за изменением напряжения поставить индикатор
• установить светодиод индикации
• соединение с паяльником сделать разъёмным
• установить разъём «тюльпан» под напряжение отвода вторички
• всё поместить в корпус.

   Начал с того, что нарисовал принципиальную схему блока питания со всеми необходимыми изменениями и дополнениями. Синим цветом, показаны дополнительно установленные или заменённые электронные компоненты. Резистор R9 сопротивлением 6,8 кОм был заменён на резистор сопротивлением 5,5 кОм, вследствие чего первоначально интервал изменяемого напряжения, которое подаётся на нагревательный элемент паяльника и составлявший 96 – 118 вольт, в настоящее время 85 – 106 вольт. Это не значит лучше, это просто другой интервал напряжения и, соответственно, нагрева, не нужна мне температура нагрева более 280 градусов. Подстроечный резистор R15 сопротивлением 1 кОм без изменения номинала заменён на переменный. В схему введены: вольтметр с ограничительным подстроечным резистором R17  на 60 кОм и светодиод индикации с обвязкой из двух ватного  резистора R1 номиналом 1 кОм (можно 500 Ом – свет ярче) и диодом 1N4007.

   Вместо подстроечного резистора впаяны провода, ведущие к потенциометру на переднюю панель.

   Место колодки для установки предохранителя занял отрезок сетевого провода соединённого с держателем предохранителя на корпусе.

   Плёночный конденсатор мешал установке индикатора – поставил на бок.



   Внешний вид платы с изменениями; новый радиатор гораздо внушительней (не скажу, что старого не хватало для достаточного охлаждения, но с учётом того, что БП будет находиться в не слишком просторном корпусе, замена оправдана).

   Так преобразился отрезок квадратной трубы из пластмассы (с первого фото) после того как был обёрнут в самоклеющуюся плёнку и обзавёлся передней панелью. Подробнее можно посмотреть здесь, о изготовлении такого корпуса.

   Плата помещена в корпус и закреплена на ней винтами М3 через прокладки толщиной 4 мм, «тюльпан» подключён к отводу вторички. В центре разъём для подключения паяльника, справа держатель предохранителя.

   А вот держатель для паяльника пока вот такой, из пружины, с функциональной точки зрения – полный порядок, но хочется чего-нибудь более солидного (хромированного).

   Нижняя часть разъёма для подключения паяльника – патрон для лампочки, верх собрал из всего понемножку.

   Задняя панель в виде решётки из фрагмента компьютерного корпуса.

   Монтаж электронных компонентов и индикатора с внутренней стороны передней панели; светодиод и индикатор будут подключены к отводу вторичной обмотки, напряжение на которой появляется и изменяется синхронно с появлением и изменением напряжения на всей вторичной обмотке. Они будут отражать эти изменения. Квадратный проём для клавиши выключателя, круглое отверстие для переменного резистора.

   Передняя панель в собранном виде во время работы; кнопка выключателя в положении «включено», светодиод светится, индикатор показывает, что потенциометр повёрнут в крайнее левое положение (на нагревательный элемент подаётся самое низкое из возможного напряжение), степень возможного нагрева минимальная. Максимальному нагреву будет соответствовать положение стрелки, указывающее на цифру 4.

Да, хотелось бы интервал индикации пошире, но впрочем, вполне достаточно и этого.

   Ножки для корпуса – пробки из толстой, но мягкой пластмассы, установлены на продолжении винтов крепящих плату и привёрнуты гайками М3.

   Общий вид включённой паяльной станции; сверху вентиляционное отверстие диаметром 50 мм закрытое пластмассовой решёткой, вместе с задней решётчатой панелью призваны содействовать охлаждению во время работы. Температура нагрева радиатора после 15 минут работы зафиксировалась на отметке 39 градусов. Температура нагрева жала при минимальном напряжении (85 В) произвольно плавно меняется от 237 до 240 градусов.

   В моём полку прибыло! Как можно сделать процесс пайки более комфортным, а значит приятным и наверняка соответственно качественным – поделился, Babay.

   Форум по ПС

Базовая установка паяльной станции для помещений

3 февраля 2021 г. 25 января 2022 г. Ханг 0 Комментарии паяльное оборудование, инструменты

Ниже приведен список обязательных предметов для установки домашней паяльной станции, в котором основное внимание уделяется безопасности и организации. Сегодня производители проектируют, изготавливают и перерабатывают свои печатные платы (ПП). Излишне говорить, что если вы паяете внутри, то на вас лежит ответственность за обеспечение безопасности вашей семьи и всех окружающих. Ниже приведен список необходимых предметов для пайки в помещении, в которых основное внимание уделяется безопасности и организации.

Хорошая черта, которой должен обладать каждый Создатель, — это способность следить за своими деталями, инструментами и оборудованием. Особенно, если вы хотите отремонтировать старые печатные платы или старые телефоны, где производитель прекращает выпуск запасных частей. Аккуратная рабочая зона также позволит вам создавать качественные изображения для страниц вашего продукта.

Приведенный ниже список элементов будет ранжирован по их важности с точки зрения нашего внимания к безопасности и организации.

Содержание

1. Вытяжка дыма.
2. Паяльная станция.
3. Силиконовый рабочий коврик.
4. Термофен.
5. Лампа со светодиодом и лупой.
6. Набор прецизионных пинцетов из нержавеющей стали с антистатическими и антимагнитными свойствами.
7. Паяльное жало.

Одним из наиболее часто упускаемых из виду обязательных элементов домашней паяльной станции является вытяжной вентилятор. Вытяжка дыма отвечает за всасывание воздуха вокруг зоны пайки и фильтрацию воздуха. Для этого требуется большой вентилятор, чтобы обеспечить достаточный уровень воздушного потока. Поэтому большинство вытяжек дыма довольно громкие. Это связано с объемом воздушного потока, который необходимо пропустить через фильтр. Этот уровень шума перевешивается ослаблением потенциально токсичного паяльного дыма. Без правильной системы фильтрации дым циркулировал бы в помещении в течение нескольких часов после пайки.

Специалисты по цепям предлагают множество различных типов вытяжек дыма, одним из моих любимых является вытяжка дыма ZD-153A. Это вытяжка дыма с механической рукой в ​​качестве системы крепления. Оставим прохладу в стороне, с помощью механической руки вытяжка дыма может быть установлена ​​в любом месте рабочего полукруга. Вы также можете установить вытяжку прямо над рабочей зоной.

Стоит задуматься о покупке надежной и долговечной паяльной станции. Надежная паяльная станция сэкономит ваше время на ремонте соединений холодной пайки, прожигайте проекты из личного опыта 🙂

Паяльную станцию ​​CSI Premier 75W, программируемую паяльную станцию, я использую уже три года и не имею никаких нареканий. Устройство имеет три настройки памяти для температуры, что очень полезно. Особенно, когда я нахожу пару идеальных температур, с которыми мне удобно работать.

Я знаю, что это звучит как очевидное, однако нельзя упускать из виду надежную и долговечную паяльную станцию. Одним из распространенных способов оценки паяльной станции является скорость ее нагрева. Еще один обязательный элемент современной паяльной станции — цифровой дисплей. Эта функция предоставит пользователям возможность контролировать температуру и дополнительно предотвращать холодные паяные соединения.

Силиконовый рабочий коврик, на мой взгляд, является одним из самых важных предметов, который каждый технический специалист должен иметь для своей домашней паяльной станции по нескольким причинам.

1. Защита жал от повреждений.
2. Не откручиваются винты от ремонтного узла.
3. Храните опасные материалы вне досягаемости.

Это что-то новое, я очень рад поделиться своим мнением. Я много лет пользуюсь легендарным зеленым ковриком для резки, так что это будет интересно. Силиконовый рабочий коврик отличается от обычных рабочих ковриков. Этот коврик имеет вырезы для ваших инструментов, аксессуаров, винтов и вырезы для печатной платы.

Кроме того, область винта индексируется для более деликатного ремонта. Одной из моих любимых функций является магнитная область для винтов, чтобы винты не вращались. №

Термофен — обязательный атрибут внутренней паяльной станции для любого проекта по поверхностному монтажу. Термофен необходим для удаления мелких хрупких компонентов, которые нельзя удалить напрямую с помощью паяльника. Кроме того, термофен можно использовать для приплавления сменного компонента к печатной плате 9.0011

CSI-HOTGUN-3, горячий пистолет с цифровым контролем температуры. Термофен нагревается так быстро, что короткий ролик ниже показывает, как быстро нагревается термофен.

Использование термофена очень похоже на традиционную пайку. Следовательно, мы можем использовать те же критерии классификации, что и паяльник для термофена. Наиболее важными критериями являются скорость нагрева и то, как поддерживается температура во время использования. Я искренне верю, что картинка стоит тысячи слов.

Как техник, я могу поручиться за способность этого оборудования значительно улучшить условия труда. Оператору не придется щуриться, чтобы проверить, обеспечивает ли компонент хороший контакт. Лупа также может выступать в качестве барьера между оператором и парами припоя. Это поможет оператору приблизиться к месту пайки, если это необходимо.

Компания “Спецтехника” предлагает Лупу светодиодную Лампу с механическим кронштейном, настольная барашка ZD-139ALED. Эта лупа имеет встроенное светодиодное кольцо и механическую систему крепления руки. С помощью механической руки лупу можно было установить очень близко к рабочей зоне.

Когда вы начнете работать с хрупкими, но высокотемпературными компонентами, вам нужно будет научиться пользоваться пинцетом. Еще один совет, основанный на моем личном опыте. Пинцет не только полезен во время процесса оплавления, он также может избавить вас от неприятностей.

Набор прецизионных антистатических и антимагнитных пинцетов из нержавеющей стали от Circuit Specialists. Любой специалист по ремонту печатных плат должен иметь в своем наборе инструментов.

Пинцет особенно полезен, когда оператору необходимо работать с электронными компонентами высокой плотности. Пинцет особенно удобен, когда оператору необходимо использовать провод для отпайки. Эти провода для пайки обычно должны быть достаточно горячими, прежде чем припой просочится в провод.

Давайте поговорим о правильном выборе жала для правильной пайки. Выбор жала для пайки зависит от личных предпочтений. Вам часто придется попробовать это самостоятельно, чтобы получить необходимый опыт. Тема поиска «идеального» паяльного жала для данной работы пайки была хорошей темой для обсуждения на Instructable.

Лично мне нравятся T-I и T-B из набора «Десять советов», так как с ними я могу выполнять большую часть ремонтных работ. Однако припайка небольшого сенсорного модуля к моему проекту Arduino зависит от температуры пайки и площади пайки. Например, вы не можете использовать T-B при температуре ниже 300 градусов Цельсия для провода десяти калибров и ожидать хорошего паяного соединения.

Заключение

Как Создатель, я считаю своим долгом поддерживать чистоту воздуха в моем доме и здоровье членов моей семьи. Неважно, будет ли это быстрая пайка или часовой проект. Я позабочусь о том, чтобы вытяжка дыма включилась, прежде чем я включу паяльную станцию ​​без исключения. Для меня очень важно, чтобы мои проекты не оказали негативного влияния на здоровье моей семьи, особенно во время этой пандемии. Я надеюсь, что эта базовая установка домашней паяльной станции даст вам представление о необходимом оборудовании для пайки в помещении.

Кроме того, рабочая среда должна быть удобной и организованной, поскольку выполнение этих проектов в Maker Pit может занять несколько недель. Вы же не хотите покупать десять сменных винтов за один недостающий. Я призываю всех Создателей практиковать одни и те же протоколы безопасности, чтобы обеспечить безопасную среду для всех.

Лучшие паяльные инструменты и аксессуары для аудиопроектов своими руками — Microphone-Parts.

com

На этой странице представлен список наших любимых инструментов для самостоятельной сборки. Мы разбили его на категории, чтобы выделить самое необходимое. Пожалуйста, прочитайте описания, чтобы определить, как каждый из них вписывается в ваш рабочий процесс DIY.

Основные инструменты для самостоятельной сборки аудио

Самый важный инструмент для самостоятельной сборки — хорошая паяльная станция. Мы используем и рекомендуем паяльную станцию ​​Hakko FX888D.

Вашему утюгу нужна маленькая насадка. Эти гигантские наконечники-зубила от Radio Shack сделают беспорядок на печатной плате вашего микрофона. Попробуйте Hakko T18-C08.

Для большинства аудиопроектов мы используем припой Kester 44, освинцованный припой со смоляным сердечником и относительно тонким слоем (0,031 дюйма / 0,8 мм). Он легко смачивается и растекается, а при отверждении образует блестящую поверхность, по которой легко заметить поврежденные стыки.

Если вы предпочитаете бессвинцовый припой, вот эквивалент бессвинцового припоя Kester (24-9574-1402 K100LD). Мы используем это в магазине для сборок RoHS.

Вам понадобится потом счистить смолу с печатной платы; см. средство для удаления флюса ниже.

Лучший способ очистить контактную площадку после извлечения компонента — использовать фитиль для припоя. Нам нравится этот, потому что он пропитан флюсом, который облегчает растекание припоя.

Чтобы использовать это, положите его на площадку для пайки. Держите утюг под углом, чтобы скошенная сторона острия прилегала к фитилю, который прилегает к доске. Использование стороны жала паяльника способствует передаче тепла.

Насколько этот инструмент действительно необходим, зависит от того, понадобится ли вам когда-нибудь удалить припой. Скорее всего, вы это сделаете, и это самый простой способ, который мы нашли для этого.

Раньше мы рекомендовали обычный бокорез за 5 долларов, но лезвие не выдерживало до 3 лет регулярного использования. Мы обновились до Hakko CHP-170. Этот инструмент понадобится вам для обрезки выводов компонентов после пайки.

Этот набор прецизионных отверток Wiha идеально подходит для сборки аудиосистем своими руками. Он включает в себя три драйвера с головкой Phillips и четыре прорезных драйвера. Валы достаточно узкие, чтобы поместиться в корпуса XLR с утопленными установочными винтами. Материал лезвия достаточно прочен, чтобы выдерживать годы использования. По крайней мере две из этих отверток касались каждого микрофона, который мы построили за последние 2 года.

Красная заглушка вращается, что делает их идеальными для работы одной рукой. (Вы поймете, что я имею в виду, когда попробуете.)

Наш любимый способ очистки печатных плат — смочить сложенное бумажное полотенце 99% изопропиловым спиртом, а затем протереть. Полотенце разорвется о паяные соединения, а измельченные кусочки полотенца унесут остатки флюса. Эта техника работает на удивление хорошо.

Совет: посмотрите видео о том, как лучше всего использовать этот растворитель для очистки печатных плат.

Еще один профессиональный совет: надевайте перчатки (прокрутите вниз, чтобы найти конкретную рекомендацию).

Если вы предпочитаете чистить печатные платы щеткой, мы рекомендуем использовать этот аэрозольный спрей: Techspray Ecoline Flux Remover.



Мы обнаружили, что получаем лучшие долгосрочные результаты, если защищаем высокоимпедансные соединения конформным покрытием. Это изолирует влагу от паяных соединений, где провода капсулы соединяются с JFET/трубкой.

Наш любимый продукт — MG Chemicals 419 Acrylic Lacquer Conformal Coating. Мы использовали 419С и 419D; обе формулировки работают хорошо. Основное отличие заключается в том, что 419C высыхает быстрее (3 минуты против 10 минут).

Если вам сложно прочитать номера деталей на мелких компонентах, вам понадобится увеличительное стекло. Мы являемся поклонниками выдвижной асферической лупы Carson со светодиодной подсветкой 5x — настолько, что стали дилером Carson (это означает, что вы можете добавить эту лупу к своему заказу MicParts и получить ее одновременно с комплектом микрофона). . Он компактный и работает очень хорошо. Держим его на скамье, прямо рядом с паяльником.

Цифровой мультиметр Fluke 87/V — наш универсальный цифровой мультиметр. Это дорого, но очень надежно, и мы ему доверяем. Он имеет входное сопротивление 10 МОм, что важно для точных измерений напряжения постоянного тока внутри микрофонной схемы.

Если ваш бюджет не позволяет приобрести цифровой мультиметр профессионального качества, такой как Fluke, обратите внимание на цифровой мультиметр Mastech MS8268 серии MS8261 для переменного/постоянного тока с автоматическим/ручным диапазоном; это то, с чего мы начали, и оно должно помочь вам с нашими сборками микрофонов.

Дополнительные инструменты и принадлежности для самостоятельной сборки

Если вы собираете какой-либо из комплектов схем, продаваемых на этом сайте, мы рекомендуем использовать вытяжку дыма. Паяльные пары токсичны. Даже если вы используете бессвинцовый припой, пары флюса токсичны.

Недорогие вытяжные устройства работают не очень хорошо. Но мы все равно рекомендуем использовать его, потому что любая степень фильтрации лучше, чем ничего, и потому что экстракторы за 70-100 долларов, похоже, не работают лучше. Вот наш любимый недорогой экстрактор дыма: экстрактор дыма с угольным фильтром.

Потратьте десять минут на то, чтобы расположить вентилятор, печатную плату и освещение таким образом, чтобы дым втягивался в вентилятор, не мешая вам видеть или дотягиваться до печатной платы. Вентилятор должен быть в пределах двух дюймов от печатной платы и, возможно, приподнят над ней и, возможно, наклонен вперед, чтобы эффективно пропускать пары через фильтр.

Если у вас более глубокие карманы и вам нужен вытяжной вентилятор высшего качества, мы рекомендуем Hakko FA430.

Отпайка затруднена. Есть много способов сделать это, ни один из которых не является гарантированным или замечательным. Большинство людей никогда не делают этого достаточно, чтобы добиться в этом успеха, но на самом деле это даже хорошо.

Если вы изначально не припаивали компонент неправильно, вам, вероятно, не нужно будет его снимать.

Эти подпружиненные присоски могут быть очень эффективными. Они требуют твердой руки и хорошего чувства времени. Они недорогие, и стоит иметь их на верстаке, если вам нужно удалить компоненты с печатной платы или если вам нужно очистить соединение, на которое попало слишком много припоя. (Альтернативой является фитиль для пайки, указанный выше; это то, что мы используем в основном.)

Пружинный насос, который мы использовали и рекомендуем, – это Jonard DP-200.

Если вы избавляетесь от большой платы, вам пригодится что-то более быстрое, чем подпружиненная присоска для пайки. Мы рекомендуем демонтажный инструмент Hakko FR300-05/P. Это обновленная версия старого Hakko 808, который мы используем и ценим.

Примечание. Если вы собираете один из наших комплектов микрофонов или комплектов схем, этот инструмент обычно вам не понадобится. Они отлично подходят для УДАЛЕНИЯ многих компонентов, но бесполезны при заполнении новой печатной платы.

Также стоит отметить, что качество этих электрических вакуумных насосов зависит от их чистоты. Они работают удивительно хорошо с первого раза, но производительность ухудшается по мере насыщения устройства флюсом и припоем. Купите сменные фильтры и детали и запланируйте время на регулярное техническое обслуживание. (Hakko 808 стал настолько привередливым, что теперь мы в основном используем вместо него фитиль для припоя.)

Для особо упорно затыкаемых сквозных отверстий мы иногда прибегаем к этим иглам для демонтажа. Когда сквозное отверстие забито припоем, поместите кончик самой маленькой иглы из этого набора в площадку, нагрейте и попытайтесь протолкнуть иглу через плату, чтобы очистить ее. Эта техника требует некоторого мастерства; вы не хотите впаивать этот инструмент в свою печатную плату, и если вы перегреете иглу, она утонет в собственной рукоятке. Мы относимся к ним как к последнему средству, и обычно они эффективны. Имейте в виду, что только самый маленький из инструментов в этом наборе действительно полезен; остальные слишком велики, чтобы поместиться почти во все сквозные отверстия, которые мы используем (к тому же, те, что побольше, в любом случае легче прочистить фитилем).

Таким образом, вы платите за восемь инструментов, семь из которых никогда не будут использоваться.

Каждые пару месяцев мы проверяем коробку этих латексных перчаток. Они идеально подходят для защиты кожи от растворителей при очистке печатных плат.

Регулируемый держатель печатной платы Aven 17010 — отличный способ улучшить процесс сборки. Он поднимает рабочую поверхность, уменьшая нагрузку на спину и глаза. Он легко адаптируется от больших к маленьким печатным платам. Это позволяет легко поворачивать плату сверху вниз для проверки положения компонентов. См. также инструмент Toulour «третья рука» ниже.

Наконец-то мы нашли инструмент для зачистки проводов, который работает с очень тонкими проводами, которые мы используем в капсюлях и внутри микрофонных цепей: Klein Tools 11057 Kurve Wire Stripper/Cutter. В течение многих лет мы рекомендовали использовать лезвие бритвы для надрезания изоляции проводов, но этот Klein 11057 работает в 10 раз быстрее.

Пинцет с тонким наконечником — мой второй любимый неочевидный инструмент для самостоятельной сборки электроники (после увеличительного стекла). Пинцет с защитой от электростатического разряда удобен для перемещения и размещения компонентов, которые вы не хотите рисковать разрядом статического заряда в пальце… правда, даже тощие пальцы) просто не справляются… а для того, чтобы залезть в узкие места, чтобы ухватиться за крохотный торчащий конец провода, который нужно протянуть… и т.д.

Другими словами, эти вещи незаменимы и дешевы. Это набор пинцетов с защитой от электростатического разряда, состоящий из нескольких частей, стоимостью менее 15 долларов.

Если вам нравятся импортные прецизионные инструменты, которые стоят в 10 раз дороже, мы рекомендуем Wiha 44501, которым мы лично пользуемся и которым восхищаемся.

Пару лет назад в конце долгого дня в AES мы сокрушались о плачевном состоянии так называемых инструментов «из третьих рук».
