требования, варианты и инструкция по изготовления Роман Волков, блог Малоэтажная Страна

В работе на загородном участке часто использую не пластичную профильную металлическую трубу. При этом регулярно возникает необходимость ее изогнуть. Поэтому решил изготовить трубогиб своими руками. После его испытания хочу поделиться с требованиями к нему, а также возможными вариантами станка. Расскажу еще, как я делал распространенную модель.

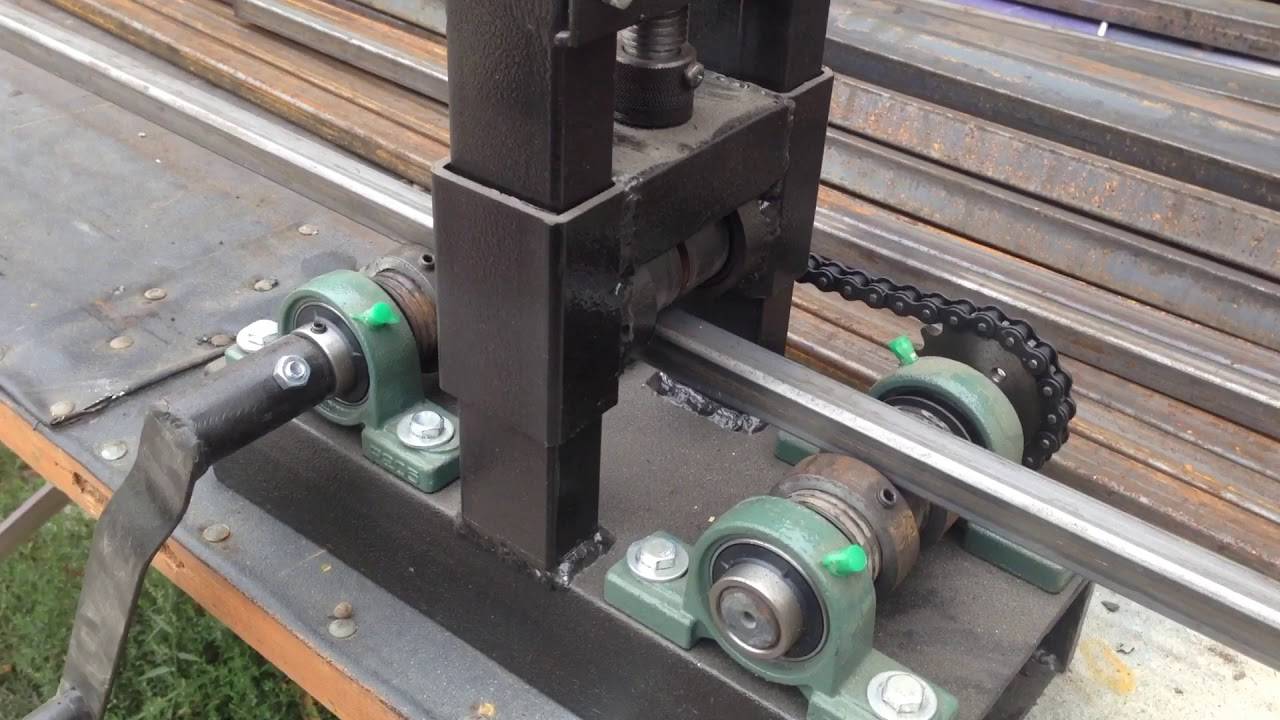

Вариант самодельного трубогиба

Требования к ручному трубогибу

Из профильной трубы создают садовые арки, козырьки над входами в дом, на территорию и так далее. Самодельный трубогиб своими руками позволяет изогнуть металлопрокат с нужным радиусом без надлома. С помощью станка при необходимости даже можно сделать аккуратный круг из прямолинейной трубы.

Использование механического трубогиба

Когда металлопрокат изгибается, тогда происходит растягивание его наружной стороны. При этом у него сжимается внутренняя поверхность. Чтобы изготовить трубогиб, позволяющий выполнять качественный и нужный изгиб, я определил требования, которыми он должен обладать:

• надежно фиксировать заготовку, что позволит выполнить изгиб в требуемом направлении;

• равномерно распределять приложенное усилие по изгибаемому участку;

• иметь в конструкции деталь-шаблон, с помощью которой станет возможным задавать угол изгиба;

• позволять одному человеку изготавливать гнутые заготовки без приложения запредельной физической силы.


Перечисленные требования позволили выбрать наиболее подходящую конструкцию станка из распространенных вариантов. Однако перед тем как сделать трубогиб своими руками в домашних условиях, мне пришлось изучить особенности популярных приспособлений. Ведь они отличаются сложностью устройства и даже предназначением.

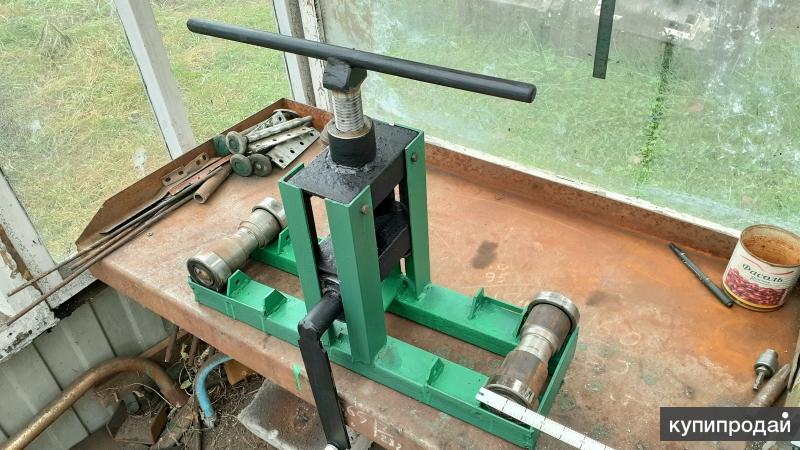

Одна из распространенных моделей гибочного станка

Простой обкаточный трубогиб с роликами

Этот вариант популярен как у сантехников, так и у домовладельцев.

Станок позволяет гнуть не только круглые, но и профильные трубы, но с небольшим поперечным сечением. Оно может составлять, например, 25*25 мм или 40*20 мм.

Основа приспособления представляет собой прочную станину (1). Ее делают из листового металла. Можно также использовать швеллер, потому что он выдерживает существенные нагрузки механического характера. Для крепления основы к неподвижному верстаку обычно используют болты. Вместо них нередко применяют мощные тиски.

В станочной основе делают отверстие для резьбовой шпильки. Она может быть заменена болтом. Любой из крепежей является осью (2). На нее надевают дисковый элемент, у которого с обеих сторон имеются реборды (3). Данная деталь является шаблоном. Он нужен для обкатки металлопроката.

Трубогиб с пластинчатой основой

Вокруг оси (2) также выполняется поворот рычага (5). Его изготавливают большой длины. Это позволяет прикладывать существенное усилие, чтобы изогнуть заготовку. На рабочем рычаге закрепляют прижимной роликовый элемент (4).

Он нужен для передачи усилия на металлопрокат. Прижимную роликовую деталь и обкаточный дисковый элемент размещают на расстоянии друг от друга, которое должно немного превышать толщину трубной заготовки.

Если делают трубогибочный станок своими руками, тогда его часто оснащают несколькими комплектами дисков. Это позволяет гнуть трубы с разным профилем.

В конструкции трубогиба также предусматривают фиксирующую систему. Она нужна для закрепления конца трубы (7). Часто такая система представляет собой простой крючок или стопорный узел, который оснащен гайками (6).

Комплектация и принцип работы трубогиба

Чтобы выполнить изгиб металлопроката, сначала нужно отвести рабочий рычаг. Это позволит вставить прямолинейную трубу между прижимным роликом и обкаточным диском. В то же время необходимо конец металлопроката зафиксировать в стопорном элементе. После этого прикладывается усилие и поворачивается рабочий рычаг. В результате труба начинает изгибаться. Чтобы контролировать угол изгиба, станок можно оснастить шкалой с обозначенными градусами.

В то же время данное приспособление не позволяет изменять радиус изгиба при выполнении конкретной операции. Ведь он напрямую зависит от закрепленного диска. Для изменения радиуса изгиба приходится каждый раз устанавливать дисковый элемент большего или меньшего диаметра.

Самодельный и простейший ручной трубогиб для профильной трубы своими руками, чертежи с размерами которого позволяют быстро изготовить станок, обычно применяется для изгиба заготовок на 90°. Он не подходит для создания пологих дуг большого радиуса.

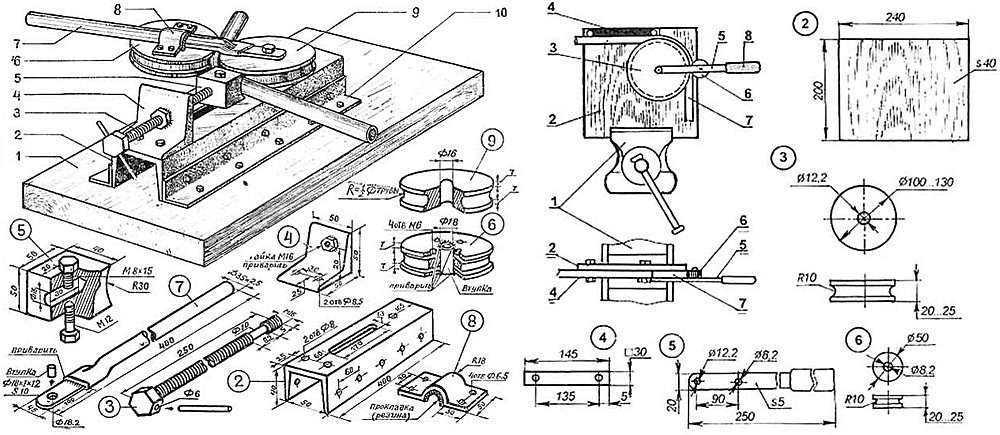

Чертеж для сборки и деталировка самодельного станка

Намоточный трубогиб

Это более сложный вариант для трубы с круглым сечением. По данной причине он менее популярен у домовладельцев. Этот трубогиб для круглой трубы своими руками или промышленного производства позволяет создавать детали криволинейной формы, которые могут быть изогнуты в трех направлениях. Изготовленные элементы на нем применяются, например, при прокладке трубопроводных систем сложной конфигурации.

При использовании намоточного трубогиба сначала край заготовки фиксируют на рабочем колесе (1) с помощью зажимного механизма (3). В непосредственной близости от него находится упорный ролик (2). Это неподвижный элемент для подачи прямолинейного отрезка трубы. Именно он задает начало изгиба. После включения конструкции начинает медленно вращаться рабочее колесо. Оно крутится за счет наличия в конструкции, например, редуктора. Для этой цели также может использоваться гидравлическая передача. В результате вращения на колесо-шаблон происходит как бы наматывание трубной заготовки.

Детали и работа намоточного приспособления

Собирают также для профильной трубы намоточный трубогиб своими руками, чертежи которого обязательно подготавливают на первом этапе. Некоторые его варианты позволяют изгибать заготовки с небольшим радиусом кривизны. Часть таких приспособлений способна даже полностью разворачивать прямолинейную трубу на 180°. Эти устройства часто используют мастера, изготавливающие кованые изделия.

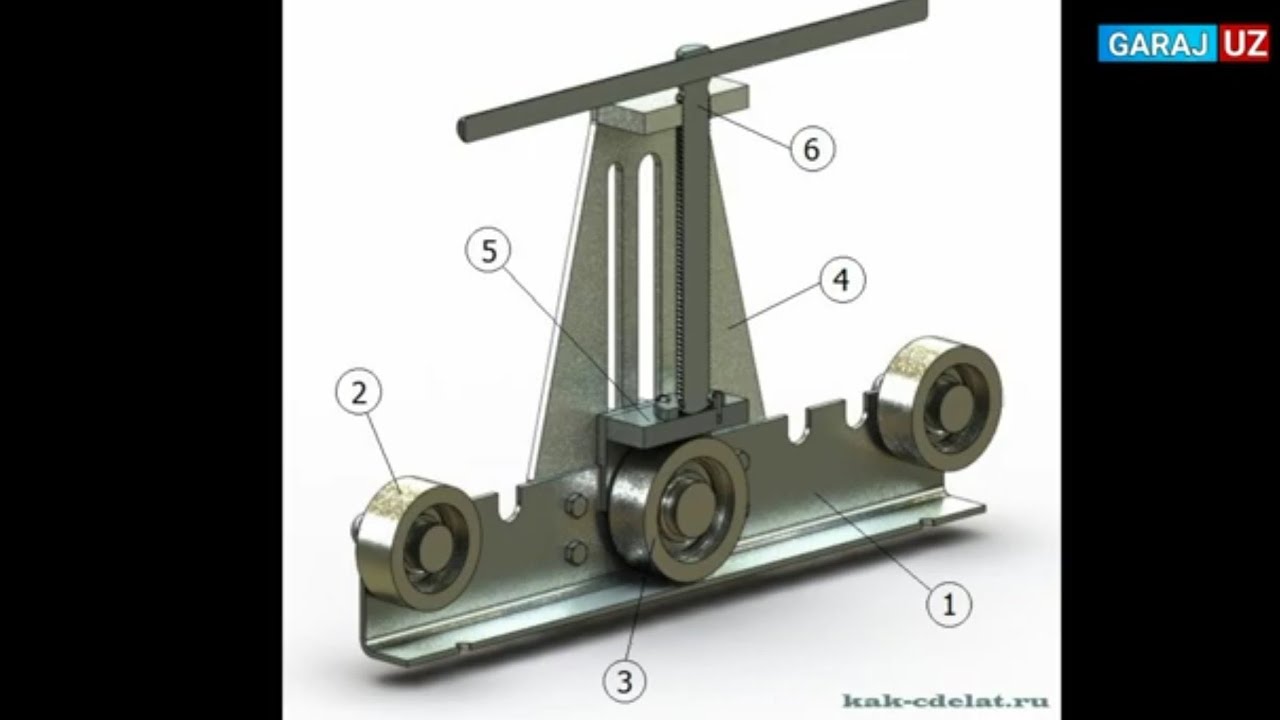

Чертеж варианта гибочного приспособления

Собственноручное изготовление трубогиба из утиля без токарных работ

Для своих нужд решил делать вальцовочный станок для гибки профильной трубы своими руками, чертежи для которого подготовил заранее. Его еще называют прокаточным устройством. Конечно, оно не представляет собой полностью идеальную конструкцию. Однако возможностей приспособления вполне хватило, чтобы изготовить дуги для теплицы и козырьков над входными группами.

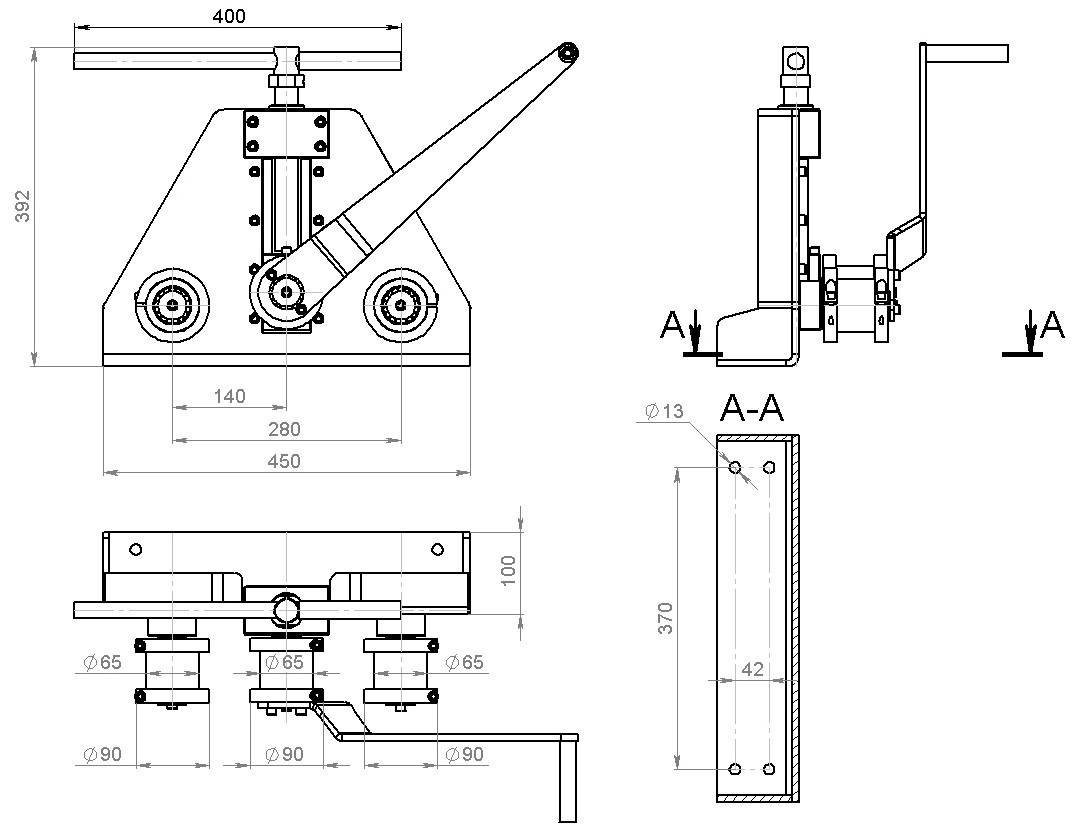

Один из чертежей трубогиба

Для создания моего варианта гибочного станка использовал материал, который подлежал утилизации. Его я подготовил, когда выполнял уборку в гараже и разбирал накопившийся хлам. При этом мне даже не пришлось обращаться за помощью к токарю, чтобы изготовить опорные валики. В результате получилось приспособление, на которое было потрачено минимум денег.

Итак, перед тем как сделать трубогиб своими руками, чертежи и описание которого уже были подготовлены, я нашел в гараже:

• много болтов;

• ненужный швеллер, длина которого составляла 1 м;

• обрезки труб;

• резьбовую шпильку М18 длиной 1 м;

• металлический уголок длиной 2 м;

• кучу б/у подшипников;

• металлическую пластину толщиной 5 мм;

• большое количество широких шайб, а также гаек.



Гайки, подшипники, шайбы, резьбовая шпилька для будущего станка

После подготовки необходимых материалов начал изготавливать гибочный станок для профильной трубы своими руками, чертежи которого уже были подготовлены. Процесс осуществлял следующим образом:

• Вырезал станину из швеллера. Ее длина составила 400 мм.

• Нарезал металлический уголок 25*25 мм. Из него получилось четыре стойки-опоры. Длина каждой из них составила 250 мм.


Обрезанный швеллер и стойки

• Очистил заготовки от ржавчины и грязи, чтобы дальнейшие операции проще выполнялись, включая сварочные работы. Для этого использовал металлическую щетку, которую установил на электродрель.


Щетка с металлической щетиной

• Перевернул швеллер, чтобы его полка оказалась внизу.

• Отметил на боковых частях швеллера месторасположение стоек из металлического уголка.

• Приварил четыре опоры к швеллеру. Эти стойки одинаковой высоты, перпендикулярные горизонту и параллельные друг другу образовали конструкцию в виде короба точно по центру. Именно в ней будет двигаться прижимная головка, укомплектованная соответствующим ведущим роликом.


Закрепленные стойки на швеллере

• Вырезал из металлического листа пластину размером 130*80 мм и сделал в ней отверстие диаметром 19 мм точно по центру. Из этой же листовой стали подготовил еще одну пластину 80*70 мм. В ней тоже сделал точно такое же отверстие по центру. Кроме того, подготовил еще пару одинаковых деталей, в которых сделал вырезы углом.


Две подготовленные пластины

• Начал изготавливать прижимной ролик. Его конструкция состоит из нескольких частей. Одной из них является ось. Для нее использовал часть шпильки. Длина этого кусочка составила 200 мм.

• Сделал на шпильке временные упор из широкой шайбы и гайки.

• Отрезал от трубы диаметром 1 дюйм кусочек длиной 40 мм.

• Надел часть обрезанной трубы на шпильку.


Кусочек трубы на шпильке

• Вставил в зазор между шпилькой и надетой трубкой кусочки электродов диаметром 3 мм. Их распределил равномерно. При этом следил, чтобы они плотно расположились в зазоре.


Вставленные электроды в собираемый валик

• Сделал еще одну оболочку для прижимного валика. Для ее изготовления использовал трубу с внутренним диаметром 32 мм.

• Надел вторую оболочку. Однако пришлось предварительно ее разрезать только с одной стороны и чуть-чуть расширить. Когда в дальнейшем выполнял сварку, получившийся разрез заполнил расплавленным металлом.


Надетая вторая оболочка с разрезом

• Обварил аккуратно всю конструкцию сначала с открытой стороны.

• Снял временную шайбу с гайкой.

• Обварил прижимной вал с другой стороны.

• Отшлифовал места сварки.

• Подготовил опорную пластинку для подшипников прижимного валика. Для этого приварил к ней строго симметрично друг другу две цапфы. В противном случае валик перекосит. Из-за этого ухудшится качество изгиба трубы.


Приваренные две одинаковые цапфы

• Надел подшипники на шпильку с каждой стороны прижимного валика.

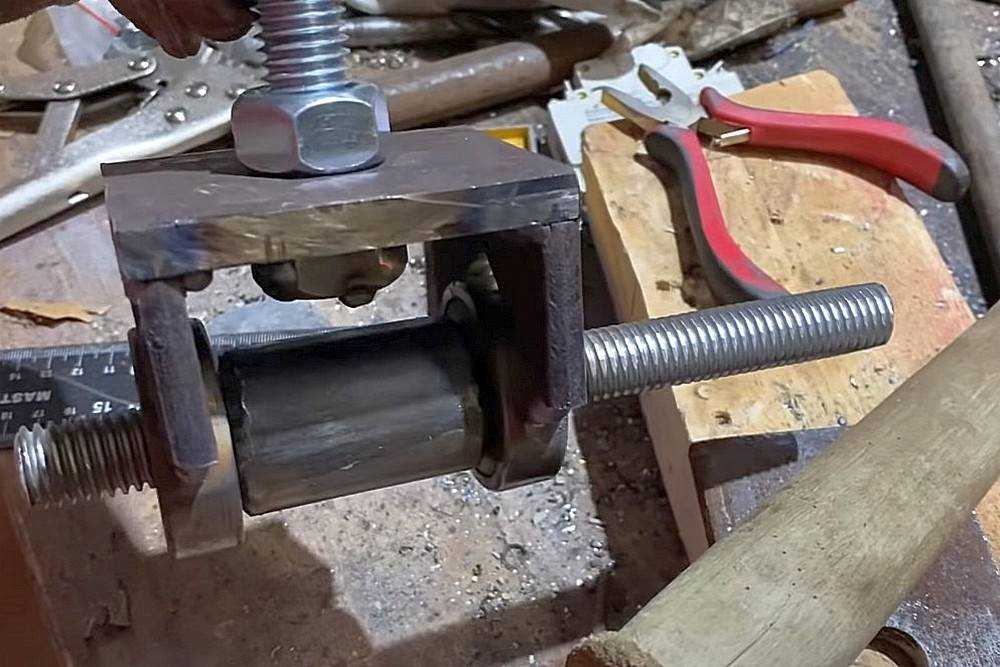

Надетые подшипники на шпильку

• Установил надетые подшипники в вырезы цапф и приварил их. Крепление сделал точечное. Иначе подшипники могли перегреться.


Точечно приваренные подшипники

• Отрезал от шпильки еще один кусочек длиной 400 мм. Он нужен, чтобы сделать силовую передачу для вала.

• Завел обрезанную шпильку в отверстие пластины с цапфами и накрутил гайку. При этом резьбовой стержень вышел из нее на 2 мм.


Накрученная гайка на шпильке

• Приварил гайку к шпильке.

• Навинтил еще одну гайку на шпильку, но уже с другой стороны. При этом ее не затягивал до конца. Оставил зазор около 0,5 мм. Это нужно, чтобы пластина свободно крутилась на шпильке.

• Приварил гайку к стержню.


Вторая гайка на шпильке

• Опустил собранный элемент между направляющими деталями.

• Установил сверху подготовленную пластину. При этом через отверстие в ней пропустил шпильку.


Установка крышки-пластины

• Приварил пластину к направляющим.

• Накрутил на шпильку, которая торчала из отверстия пластины, еще одну гайку.


Вариант изготовления трубогиба для трубы с круглым сечением показан в этом видео:

• Приварил накрученную гайку к крышке-пластине.

• Прикрепил перекладину (маховик-рычаг) к резьбовому стержню с помощью сварки. Для изготовления рычага использовал профильную трубу. Он нужен, чтобы вручную вкручивать или выворачивать шпильку.


Приваренный рычаг к шпильке

• Установил пластиковые пробки на торцевые части маховика для исключения получения травм на ладонях, когда буду использовать изготовленный трубогиб для профильной трубы своими руками без токарных работ.


Еще одно видео по изготовлению трубогиба:

На следующем этапе приступил к созданию 2-х опорных роликов из шпилек и подшипников. Сначала отрезал два резьбовых стержня. Длина каждого из них составила 120 мм. Затем на шпильки накрутил гайки. Далее, надел на каждую из них сначала широкую, а потом узкую шайбу.

Затем на шпильках разместил по три подшипника. Потом на стержни надел по маленькой и большой шайбе. Далее, на шпильки накрутил еще по одной гайки и обрезал торчащие концы с резьбой. В завершение приварил накрученные гайки к большим шайбам и шпикам.

Об ошибках при изготовлении гибочного станка рассказывается в данном видео:

На следующем этапе приступил к изготовлению рычага длиной 250 мм, который нужен для вращения прижимного вала. Его сделал из куска квадратной трубы с вырезом на конце под ось приводного вала. С другой стороны рычага прикрепил ручку из шпильки диаметром 8 мм.

Дополнительно вертикально приварил с каждой стороны швеллера по четыре отрезка шпилек диаметром 6 мм, чтобы можно было меняет положение опорных роликов относительно оси всего приспособления – прижимного вала.

В завершение изготовления станка хорошо отшлифовал прижимной валик. Для этого использовал наждачку с крупным зерном. При этом мелкую абразивную бумагу не применял, так как грубая поверхность вала позволила улучшить процесс прокатки металлопроката.

Видео поможет узнать, как изготовить трубогиб своими руками или как сделать трубогиб в домашних условиях:

Коротко о главном

При самостоятельном изготовлении трубогиба уделяют особое внимание ряду нюансов. Он должен надежно фиксировал заготовку, равномерно распределять прикладываемое усилие, иметь в конструкции при необходимости деталь-шаблон. Станок также обязан позволять работать с ним одному человеку.

Самостоятельно собрать можно приспособление для круглой и профильной трубы. Оно создается с простой и более сложной конструкцией, включая устройство намоточного типа. Я изготавливал вальцовочный станок из утиля без токарных работ. Использовал швеллер и уголки в качестве основы, а также подшипники, гайки, шпильки, шайбы для создания валиков.

Напишите в комментариях, как думаете – все ли соединения должны быть сварными при изготовлении гибочного станка с вальцами?

Трубогиб для профильной трубы своими руками: гидравлический гибочный станок

Гибка труб – процедура, которая пригодится во время ремонта и строительства, при возведении теплиц арочного типа, козырьков, навесов. Она помогает организовать отопительную систему, подачу воды и водоотвода в собственном доме. Разумеется, доверяют эту работу профессионалам, но стоимость их услуг будет высокой. Многие задумываются о том, чтобы сделать все собственноручно.

Для рукастого мастера не составит особого труда самостоятельно изготовить трубогиб

Содержание

• Простой способ сгибания труб малого диаметра
• Изготовление гидравлического трубогиба
• Как можно усовершенствовать конструкцию?

Альтернативой станет трубогиб для профильной трубы своими руками. Выполнить это несложно, если придерживаться алгоритма и использовать материалы оптимального качества. Гибочный станок, изготовленный собственноручно из подручных материалов, гарантируют сгиб трубы под необходимым углом, соблюдая градусную меру на оптимальном уровне точности. Разломы, образование трещин и прочие дефекты исключены.

Простой способ сгибания труб малого диаметра

Если осуществляется трубогиб трубопровода с радиусом до 40 мм, воспользуйтесь простым устройством. Самодельный станок для гибки профтрубы представляет собой плиту бетона. В ней монтируют отверстия, в которые вставляют стальные штыри. Колья забивают по полуокружности радиусом 1,5 метра так, чтобы захватить трубу с одного ее конца. В среднем до 50 мм расстояние между штырями.

• Закрепление одного конца штырями, чтобы исключить самопроизвольное движение.
• Человек берет другой конец трубы и начинает последовательно сгибать, опираясь на колья, которые забиты по полуокружности. Для этого придется приложить усилия, но в целом проблем на этапе не возникнет.
• С обратной стороны трубы устанавливают между штырями на другом конце полуокружности.
• Осуществляется сваривание трубопровода с перемычкой, которая носит временный характер. Это гарантирует закрепление в необходимом положении.
• По окончании модель приваривают к штырям в фундаменте строения или используют в других целях, для которых осуществлялась гибка.

Если найти бетонную плиту заданных габаритов не получается, воспользуйтесь обыкновенным грунтом. Первоначально нужно вбить несколько кольев и попробовать сгибается ли труба, чтобы проверить уровень, на который придется заглублять штыри. Стандартные по размеру и диаметру трубы согнуть таким способом будет просто. А для серьезных конструкций подойдет трубогиб для профильной трубы.

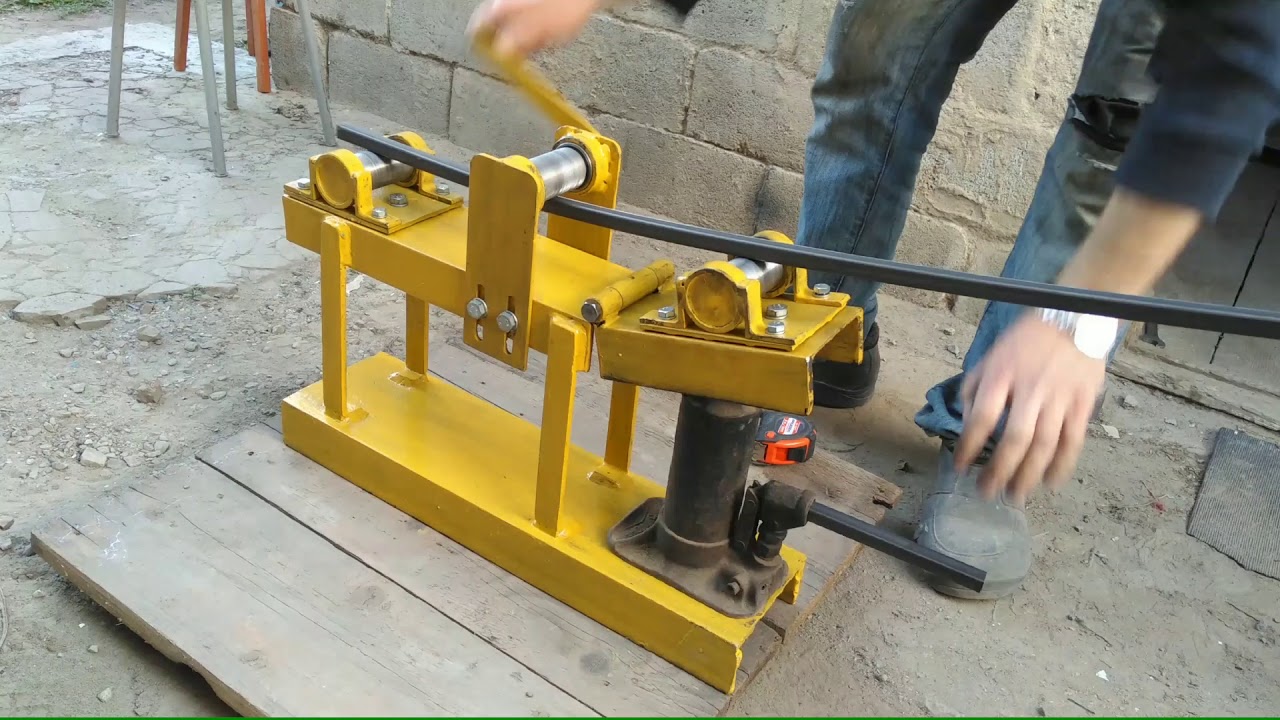

Изготовление гидравлического трубогиба

Сделать трубогиб собственноручно помогут предметы, которые найдутся дома у каждого. Алгоритм выполнения не вызовет трудностей и подразумевает под собой следующие этапы:

1. Поиск необходимого инвентаря. Он представлен лебедкой, роликами. Последние должны иметь диаметр, как у профильной трубы, которую вы планируете согнуть.
2. Второй этап подразумевает под собой сварку штатива. Габариты конструкции произвольные. Единственным условием выступает форма – в виде буквы Т вверх-ногами.
3. На третьем этапе один ролик вместе с лебедкой крепят к сваренному штативу в нижней части. В качестве крепежа используют обыкновенную цепь. Важно выбрать ту, которая отличается достаточной крепостью, надежностью.
4. Несколько выше монтируют второй ролик.
5. Трубопровод зажимают роликами, а другой стороной укладывают на лебедку.
6. Заключительным этапом является запуск лебедки. Он осуществляет сгибание трубы.

Если под рукой не оказалось магазинного трубогиба, его можно смастерить собственными руками

Совет: Чтобы обезопасить трубу от самопроизвольных сгибов, деформации и растрескивания, в полость засыпают песок крупнозернистого типа.

Данный этап работ несложен, но предпочтительно, чтобы действия осуществлялись совместно с напарником. Совместная работа подразумевает, что работник подтягивает трубопровод и запускает лебедку, а второй – аккуратно подвигает трубопровод.

Как можно усовершенствовать конструкцию?

Если вы хотите упростить ручные трубогибы, сделать их более доступными в эксплуатации, воспользуйтесь советами по модернизации. В этом поможет двигатель. Он включает в себя мотор-редуктор, который приводит в движение ролики, опираясь на цепную передачу. Результатом станет производительность и простота управления.

Еще одним интересным способом усовершенствовать конструкцию станет добавление к ней домкрата. Монтируют в месте расположения верхнего ролика. Результатом становится осуществление прогиба труб любого диаметра. Домкрат позаботится, чтобы исключить разрыв трубопровода. Это достигается благодаря регулировке степени давления в конкретном участке. Основной задачей домкрата является увеличение высоты, что пригодится на отдельных этапах работы.

Если вы решите добавить в трубогиб для профильной трубы изготовленный собственноручно оба элемента: домкрат и двигатель, результатом станет эффективность работы, простота управления. У вас не возникнет трудностей с тем, чтобы согнуть трубу под необходимым углом.

Разумеется, альтернативной является приобретение станка. Это подразумевает под собой трату средств. Магазинная конструкция делится на электромеханической, ручной или гидравлический трубогиб по типу управления прибором. Дополнительно предусмотрены арбалетный, дорновой, сегментный и пружинный варианты. Они отличаются конфигурацией, основными элементами. Сегментный вытягивает трубу вокруг сегменты, а арбалетный предлагает установку диаметра. Пружинный пригодится в домашних условиях, так как предполагает ручную гибку, а дорновой вариант справится с диаметрами до 20 мм и толщинами трубопровода до 5 мм.

ПОСМОТРЕТЬ ВИДЕО

Каждый человек самостоятельно выбирает предпочтительный вид конструкции. Изготовить трубогиб своими руками не вызовет никаких трудностей. Применение подручных средств позволит сэкономить сумму средств. Но если для вас важна скорость проведения операции, выбирайте покупной агрегат. Он надежный, прочный и долговечный. Опирайтесь на собственные требования и то, чего вы ожидаете от конструкции.

Трубогиб для профильной трубы своими руками: инструкция по сборке

Профильные трубы используются в качестве материала не меньше, чем круглые трубы. Выполняя монтажные работы с ними, вам также приходится резать, гнуть, точить, варить. Без такого оборудования никак не обойтись.

Не всегда есть возможность купить готовые приспособления для слесарных и сантехнических работ, зачастую оборудование приходится делать самому. Например, сделать трубогиб из профильной трубы своими руками под силу каждому. Предлагаем ознакомиться с тремя самыми популярными вариантами и с технологией их возведения.

Содержание статьи:

• Как согнуть профильную трубу без специального инструмента?
• Лучшие варианты самодельных трубогибов для профиля
  • Конструкция №1 – трубогиб ручной
  • Конструкция №2 – Мощное механизированное устройство
  • Конструкция №3 – трубогиб гидравлический
• Трубогиб инструкция

Полезные советы 900 для «Пионеров»

Выводы и полезное видео по теме

Как согнуть профильную трубу без специального инструмента?

Использование специального инструмента, позволяющего легко и просто сгибать трубы, в том числе и профильные, уже можно считать сантехнической традицией. Между тем, за все время слесарной практики был придуман целый ряд простых способов получения загибов без использования специального инструмента.

Смотри – может трубогиб вообще не надо строить. Правда, следует сказать, что такой подход не всегда готов полностью удовлетворить потребности в изгибе. Особенно, если вы хотите согнуть профильную трубу сразу в нескольких местах и ​​под разными радиусами.

Качественно и красиво согнуть профильную трубу проще всего с помощью специальных приспособлений – трубогибов. Но в ряде случаев вполне возможно согнуть профильные трубы самостоятельно

Простейшие кустарные способы, помогающие сделать один-два сгиба, без использования какого-либо оборудования:

• заполнение внутренней полости трубы песком;
• заполнение внутренней полости трубы водой с последующим замораживанием;
• применение самодельной оправки;
• обрезка стенки профиля по внутреннему радиусу.

При необходимости гибки профильной трубы в одной, максимум двух точках, удаленных друг от друга, вполне целесообразно применить простые приемы:

1. Заполнить внутреннюю область профильной трубы мелким р. песок.
2. Плотно закройте концевые части.
3. Согните профиль руками по шаблону в нужных местах.

Аналогично проводятся работы с трубой, заполненной водой. Но в этом варианте вода должна быть заморожена. Не всегда условия работы позволяют выполнить эту процедуру.

Чтобы согнуть трубу без деформации и по заданному радиусу, достаточно заполнить ее внутреннюю часть обычным речным песком. Этот метод применим для работы с тонкостенными трубами.

Еще один аналогичный метод – использование оправки – стальной пружины чуть меньше внутреннего диаметра самой трубы. Внутрь помещается пружина, после чего выполняется изгиб.

Таким образом, вы можете вручную сгибать тонкостенные трубы. Для профильных изделий с более мощной комплектацией эти способы не подходят.

Профильная толстостенная труба легко гнется методом «нарезки». В качестве инструмента можно взять ножовку по металлу или циркулярную пилу. На гнутой трубе свариваются стыки секций

Толстостенные мощные профили могут изгибаться в одной или двух точках простым способом технологических подрезов. Технология предполагает резку небольших участков стенки трубы по внутреннему радиусу (например, болгаркой).

Затем профиль сгибают до соединения стыков границ сделанных подрезов. Места примыкания границ подрезов завариваются с помощью электросварки.

Фотогалерея

Фото

Наличие в арсенале умелого мастера трубогиба позволит сделать много полезных дел по обустройству дачи, квартиры и загородного дома

Гнутый профиль удачно используется при изготовлении всевозможных садовых скамеек и кресел-качалок

Гнутый металлический профиль легко выдержит вес отдыхающих и послужит перилами

Каркас из гнутой профильной трубы в паре с поликарбонатом позволит построить отличный навес для входной группы

Из гнутого профиля выходят отличные фермы для сборки крыши уютной беседки

Металлический профиль, гнутый аркой, лучший вариант для изготовления садовой мебели. Стоит недорого, выглядит отлично, после окрашивания “равнодушна” к осадкам

С помощью ферм из гнутой профильной трубы можно быстро и без проблем построить на участке навес для машины

Домашние мастера, умеющие гнуть профильные трубы и сварки, сможет сделать настоящий шедевр – качели с балдахином и изысканным декором

Дачная скамейка из гнутого профиля

Кресло-качалка с полозьями из гнутой трубы

Перила и ножки из гнутого профиля

Козырек

Уютная беседка с закругленной крышей

Садовая мебель для дачи Обустройство парковки автомобиля

Качели дачные изысканные

Лучшие варианты самодельных трубогибов для профиля

Специальные инструменты – трубогибы – дают больше возможностей для гибочных операций. Работа с трубогибом практически не ограничивает потребности конструкторов, использующих в своей работе профильные трубы.

Похоже на одну из многих моделей ручных трубогибов. Инструмент значительно облегчает гибку и позволяет производить обработку армированных профильных труб

Можно гнуть изделия разных размеров, но с учетом всевозможных технических характеристик. Разнообразие модельного ряда трубогибов профильных труб позволяет выполнять работы любой сложности.

Конструкция №1 – трубогиб ручной

В целом конструкция инструмента достаточно проста, а значит доступна для исполнения неподготовленному человеку. Они самостоятельно изготавливают не только малогабаритные мобильные конструкции ручного действия, но и стационарные системы, оснащенные электроприводом.

Для частного использования более актуальны ручные модели. К тому же изготовление ручных устройств несколько дешевле.

Небольшое количество комплектующих, входящих в конструкцию трубогиба для профиля, позволяет собирать такие приспособления самостоятельно. Большинство деталей можно взять от любого старого оборудования

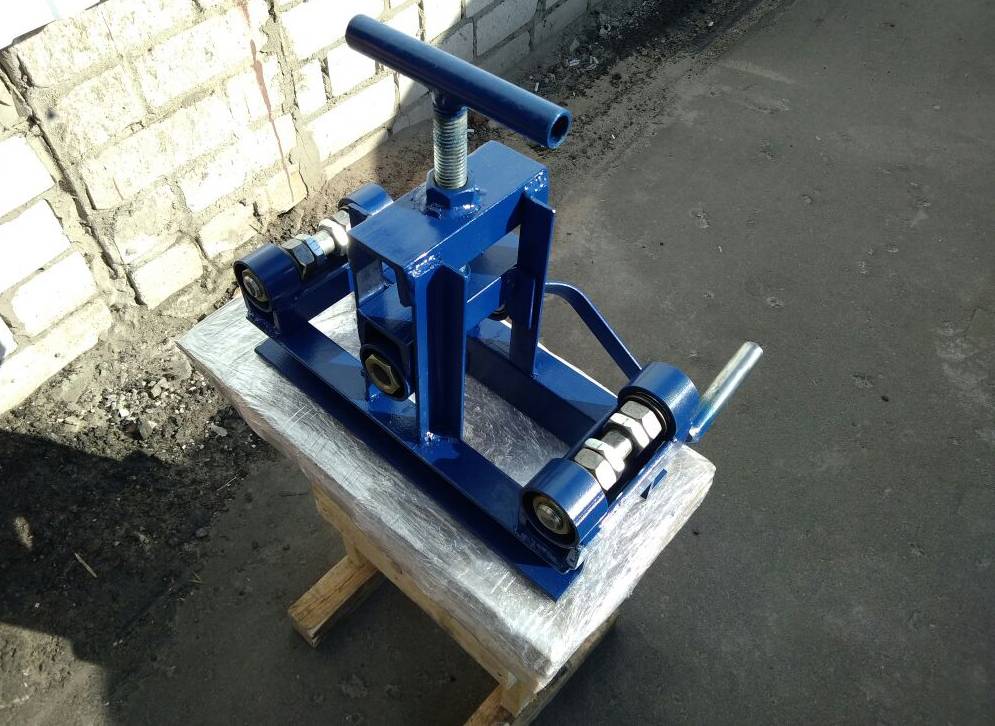

Одна из распространенных схем ручного приспособления, пригодного для изготовления трубогиба, собирается из следующих компонентов:

• опорные катки;
• упорный ролик;
• детали шасси;
• регулировочный винт;
• ручка подачи.

Инструмент работает по принципу прокатного механизма, как и львиная доля других самодельных конструкций. Все детали выполнены из металла, включая опорные и упорные ролики. При этом часть комплектующих (те же ролики) можно сделать и из других материалов. Например, есть самодельные конструкции с роликами из дерева.

Материал рабочих органов является показателем, определяющим, с какими трубами (по толщине стенки и твердости металла) может работать трубогиб.

Конструкция №2 – Мощное механизированное устройство

Ряд самодельных конструкций не ограничивается только ручным инструментом. Ремесленники создают изделия, достойные сравнения с промышленным оборудованием. Детали для таких систем легко найти среди хлама технических предприятий или купить задешево на рынке.

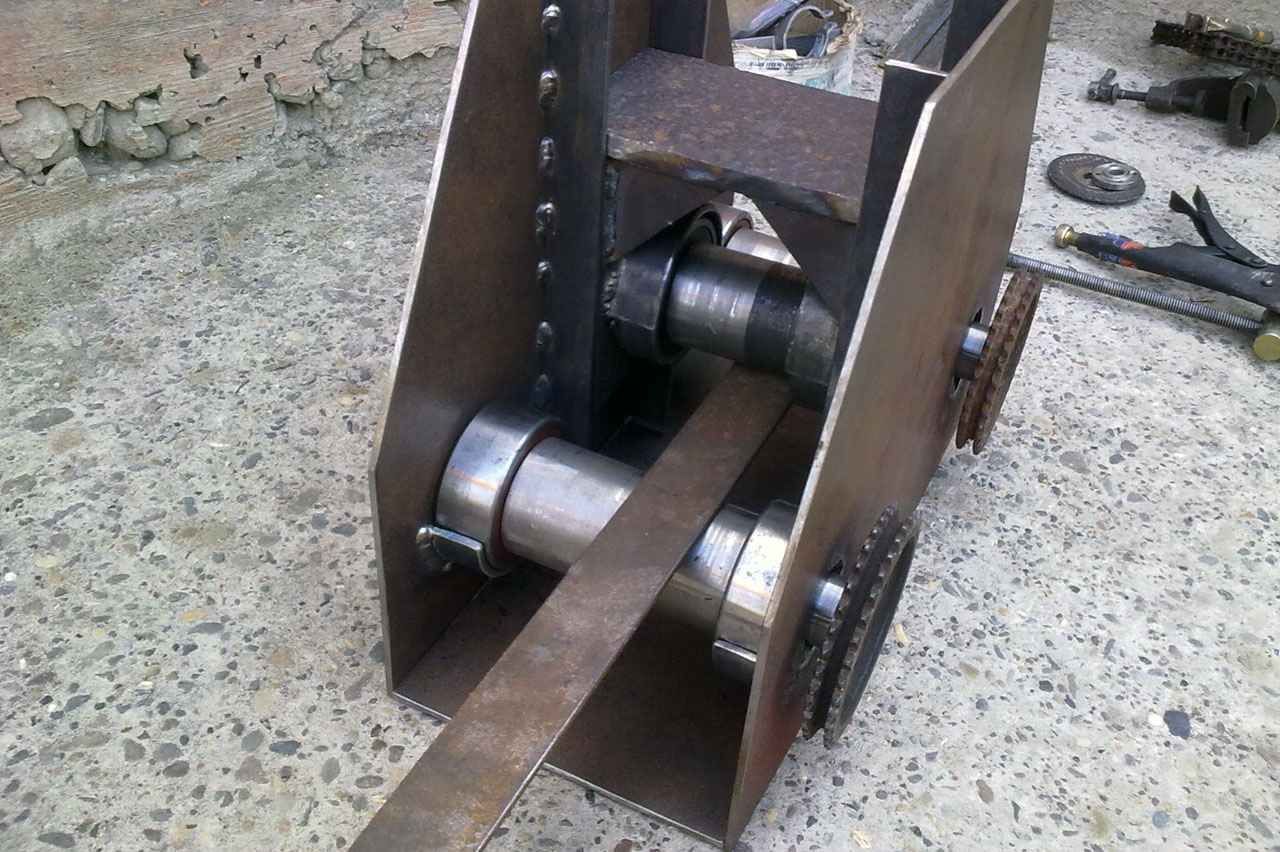

Мощный механизированный трубогиб своими руками. В качестве комплектующих брались детали от технических машин различного назначения. Машина работает от электричества

Трубогибы усиленные профильных труб оснащены электроприводом. На таких «станках» без труда гнутся профили разного сечения, имеющие толщину стенок в несколько миллиметров.

На картинке выше пример схемы мощного трубогиба, конструкция которого содержит:

• рама сваренная из швеллеров;
• два металлических прокатных ролика;
• шестерня трехступенчатая;
• металлическая цепь;
• редуктор и электродвигатель с механизмом ременной передачи.

Ролики качения установлены на опорных подшипниковых узлах. Они получают крутящий момент через металлические шестерни, соединенные металлической цепью.

Цепной привод получает основной крутящий момент от редуктора, который, в свою очередь, приводится во вращение валом двигателя. Валы электродвигателя и редуктора через шкивы объединены ремнем.

Процесс гибки толстостенной профильной трубы на промышленном станке. В качестве привода используется электродвигатель. Радиус изгиба регулируется вручную винтом

Редуктор в схеме машины играет значительную роль – высокий крутящий момент вала двигателя сводится к малому крутящему моменту, передаваемому на шестерни опорных роликов. Поэтому нет необходимости устанавливать на устройство двигатель с малыми оборотами. Здесь подойдет электродвигатель со стандартной конфигурацией 960-1500 об/мин.

Все детали конструкции смонтированы на металлическом каркасе из швеллерных обрезков. Крепление деталей к раме осуществляется простым способом – болтами или сваркой. Для установки такой машины всегда найдется место на дачном участке, во дворе частного дома, в гараже для личного транспорта.

Конструкция №3 – гидравлический трубогиб

Электроприводная установка – это действительно мощная машина. Но еще более мощной является конструкция, оснащенная автомобильным домкратом.

Схема отличается непревзойденной простотой. Но в то же время характеристики устройства впечатляют. С помощью этого станка гнутся профильные трубы, которые не всегда удается согнуть даже электрическому трубогибу.

Удачный пример гидравлического трубогиба для обработки профильной трубы. Здесь в качестве силовой гидравлики используется обычный автомобильный домкрат

Пошаговый инструктаж по сборке гидроконструкции самодельного трубогиба для профильных труб начинается с подбора деталей.

Слесарю потребуется:

• три секции широкого швеллера;
• три секции узкого канала;
• замок-петля;
• три ролика на подшипниковых узлах;
• рукоятка подачи с закрепительной втулкой;
• автомобильный домкрат.

На швеллерах все детали скреплены болтами. Два верхних канала соединены друг с другом через петлевой замок. При этом один из швеллеров жестко закреплен на основании, а второй оставлен в «свободном» состоянии и поднимается или опускается в горизонтальной плоскости штоком домкрата.

Ось опорного ролика, выходящая с одной стороны подшипникового узла, соединена с рукояткой подачи через металлическую втулку. Соединение фиксируется шпилькой.

Схема приспособления для гибки профильных труб с использованием автомобильного домкрата. 1,2,3 – металлический швеллер; 4 – упорный и опорный катки; 5 – соединительная петля; 6 – автомобильный домкрат

Принцип работы конструкции с домкратом несколько отличается от рассмотренных выше вариантов схемой регулировки радиуса изгиба.

Если в предыдущих установках для регулировки использовался шпиндель, который перемещает опорный ролик по вертикальной оси, то здесь шпиндель приводится в действие «плавающим» каналом, который перемещается домкратной тягой. Такая система требует даже меньше ресурсов для сборки, чем конструкция с электроприводом.

Следующая фотоподборка ознакомит вас с процессом сборки простого листогиба с домкратом:

Фотогалерея

Фото

Перед сборкой листогибочного станка необходимо подготовить участок швеллера, который будет служить как его основа. Желательно зачистить его шлифовальной машинкой с металлической щеткой, а затем покрыть краской, защищающей от ржавчины. На зачищенной поверхности отмечаем

Для установки боковых валков привариваем две пары стоек из профильной трубы. Пара нужна на случай изгиба с разными радиусами. Сами валки изготавливаем из стального круга диаметром 40 мм, оснащаем их подшипниками

Для возможности изменения положения бокового валка по высоте с помощью домкрата вырезаем одну из частей станины болгаркой и привариваем петлю через разрез

Проверяем насколько свободно движется подвижная часть станины. Смотрим, не смещено ли его положение относительно оси. При необходимости исправьте или переделайте

Для установки центрального валка привариваем две высокие стойки. Валок изготовлен из стального круга, подшипники поставляем как и боковые валки

Центральный валок размещаем с учетом того, что с лицевой стороны к нему будет прикреплена рукоятка рычага, необходимая для совершения вращательных движений

С «нерабочей» стороны закрепляем упором центральный валок, чтобы при вращении он не смещался по поперечной оси, т. е. чтобы он не вылетал из стойки

К центральному ролику с рабочей стороны привариваем металлическую ручку, которая будет приводить установку в движение

Шаг 1: Подготовка основания для сборки трубогиба

Шаг 2: Установка боковых роликов

Шаг 3 : устройство подвижной части станины

Этап 4: Проверка перемещения подвижной части основания

Этап 5: Приварка подставки для основного валка

Этап 6: Установка центрального валка на стойки

Шаг 7: Фиксация центрального ролика

Этап 8: Присоединение ручки для вращения рулона

Самодельный трубогиб используется при выполнении различных работ в дачном хозяйстве. Чаще всего его используют для изготовления арок, из которых собирается теплица.

Владелец самодельного трубогиба легко изготовит все конструктивные части теплицы за один день:

Фотогалерея

Фото

С помощью вышеописанного трубогиба можно согнуть профиль от 10 до 40 мм. Выбрав подходящий материал, загибаем арки, количество которых должно быть кратно 80-85 см

Переднюю арку собираем таким образом, чтобы предусмотреть место для установки двери и вентиляционного устройства. Сварка деталей

Прикрепляем поликарбонат к передним аркам перед монтажом, разрезая по факту на стройплощадке. Перед креплением прозрачного кожуха сверлим отверстия под шурупы в арках

После сборки каркаса и торцевых арок с обшивкой и обычных арок прикрепляем поликарбонат к гнутому профилю

Этап 1: Гибка труб для изготовления арок

Этап 2: Сборка передней и задней арки

Этап 3: Крепление поликарбоната к торцевым аркам

Этап 4: Крепление поликарбоната к установленным аркам

Инструкция по трубогибу

Технология не требует специальных навыков. Но в зависимости от типа используемого гибочного станка процедура складывания может сопровождаться определенными нюансами.

Для понимания разберем пример работы с ручным трубогибом, оснащенным винтом регулировки радиуса изгиба:

1. Профильная труба нарезается до нужного размера.
2. Ролик упорный трубогиба устанавливается в исходное положение.
3. Профиль размещается в пространстве между роликами (упор на верхней части трубы, поддерживающий нижнюю часть трубы).
4. Регулировочным винтом упорный ролик с некоторым усилием прижимается к трубе.
5. С помощью рукоятки подачи профильная труба перемещается вперед и назад с коротким ходом.

Короткий ход трубы и зажим с регулировочным винтом выполняют до получения необходимого радиуса изгиба.

Начинающему слесарю перед началом работы с трубогибом желательно пройти специальный инструктаж. Прибор прост в использовании, но все же требует понимания процесса.

Аналогичный инструктаж применим и для трубогибов профильных труб, конструкция которых выполнена на базе электропривода или гидравлики. Но в этом случае требуется некоторый практический опыт управления отмеченными накопителями.

Полезные советы для «первопроходцев»

Тем, кто впервые столкнулся с гибкими профилями, рекомендуется рассмотреть некоторые особенности технологии обработки данного вида труб. Например, опытные мастера никогда не жертвуют качеством гибки ради экономии времени.

Разумнее сделать несколько слабых нажатий регулировочным винтом и несколько проходов по роликам, чем делать все сразу. Такой подход полностью исключает деформацию профильной трубы и значительно снижает нагрузку на приводы (или на мышцы мастера).

Изготовлен шаблон для необходимого радиуса изгиба трубы. Аналогичные выкройки изготавливаются для профильных труб.

Рекомендуется работать с роликами в конфигурации, соответствующей профилю трубы. Так, если есть соответствие между величиной ширины ролика и величиной поперечного сечения профиля, изгиб будет точным и аккуратным. Кроме того, мастеру не придется периодически корректировать движение трубы от центра опорного ролика к его крайней границе.

Перед началом операции гибки профильной трубы желательно изготовить шаблон под заданный радиус изгиба. Если шаблон по каким-либо причинам сделать не удается, можно ограничиться расчетом расстояния, полученного между двумя контрольными точками после сгиба трубы. Зная расчетные показатели, заготовку можно согнуть трубогибом без периодических контрольных замеров, сократив тем самым время работы.

Выводы и полезное видео по теме

Из видео вы можете узнать, как выглядит самодельный трубогиб на кровати.

Работать с трубами профильной формы приходится довольно часто в условиях проводки дома или загородного дома. Поэтому наличие в домашней мастерской инструмента под названием трубогиб только приветствуется.

Как показывает практика мастеров-самоучек, этот инструмент несложно изготовить самостоятельно. А сделав такой дизайн, его легко освоить и периодически применять.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о том, как вы согнули профильную трубу своими руками. Делитесь интересными технологическими тонкостями, задавайте вопросы, размещайте фото по теме статьи.

Как легко согнуть трубу из ПВХ

У меня не так много воспоминаний о моем отце, но одно из них связано со временем, когда мы временно освободили тайник с оранжевыми трубами из ПВХ со строительной площадки. Не спрашивайте меня, почему они оранжевые или каков срок давности по мелкому воровству. Так или иначе, мой папа сделал из труб очень крутой космический корабль. Добавьте один гоночный шлем, и следующее, что вы знаете, я был тотальным космическим ковбоем. В то время мы были ограничены естественным изгибом пластиковых труб, но только представьте, что мы могли бы сделать, если бы мы могли сгибать ПВХ практически так, как мы хотели. Оказывается, помимо строительства горячих космических кораблей, гибка ПВХ — очень полезный навык для решения самых разных задач, как в профессиональном, так и в творческом плане. И мы думаем, что, возможно, нашли идеальный инструмент для этого.

Благодаря нашим друзьям из журнала Make Magazine, который известен тем, что использует ПВХ во всем, от персональных робототехники до осветительных приборов, сделанных своими руками, мы познакомились с PVC Bendit. Однажды я наблюдал, как электрик нагревает значительный кусок ПВХ, чтобы провести под землей довольно серьезную медь. У него была длинная прямоугольная трубка, которая стоила больших денег и давала очень хорошие характеристики. Он сделал свою работу, но не особенно эффективно. Вы также можете подумать, что PVC Bendit потребляет безумное количество энергии, но он на удивление экономичен, когда дело доходит до потребления электроэнергии. «Он выделяет менее 20% тепла, выделяемого гибочными станками. Для прямого сравнения: 3-футовый трубогиб излучает 1300 Вт (при цене 700 долларов США), а 3-футовый трубогиб из ПВХ — 169 Вт.ватт (по цене 200 долларов)». ПВХ Bendit также превосходит термогибочные станки с доступной длиной девять футов. Для большинства людей трех футов достаточно, но если вы хотите сойти с ума от своих авантюр с изгибанием ПВХ, грандиозный девятифутовый футер должен справиться с любым изгибом, который вы можете себе представить. Некоторые люди делают теплицы из этих вещей!

Возможно, это самый тихий рекламный ролик!

Сделайте вешалку из ПВХ своими руками! Итак, что можно сделать с Бендитом из ПВХ? Подставка для растений и вешалка для пальто/головных уборов — это лишь несколько впечатляющих проектов, представленных на странице галереи PVC Bendit. До сих пор гибка труб из ПВХ не требовала отдельной фотогалереи. Хотя мы лично не использовали PVC Bendit, рекомендация Make Magazine делает его достойным внимания для вашего следующего проекта, связанного с изгибанием ПВХ.

Галерея Bendit из ПВХ полна таких творений, как эта кашпо из ПВХ

Время изгиба зависит от температуры окружающей среды, влажности, атмосферного давления и других факторов окружающей среды, однако в наших тестах мы обнаружили, что время изгиба может быть как быстро как:

Серия А:

2 минуты для 1/2″
4 минуты для 3/4″
5 минут для 1″
6 минут для 1 1/4″

Серия B: (горячее)

5 минут для 1 1/2″
6 минут для 2″

Мы не проводили точные временные испытания для больших диаметров, поэтому было бы несправедливо с нашей стороны указывать какие-либо цифры на данном этапе. Мы разрабатываем серию C, чтобы вывести нас на большие диаметры со временем, сравнимым с тем, что мы достигаем с сериями A и B. В этот момент мы снова обновим этот раздел, чтобы предоставить вам самые точные цифры, которые мы можем предоставить. вверх с.
Опять же, время индивидуального изгиба будет различаться. Летний изгиб в Аризоне будет быстрее, чем зимний изгиб на Аляске.

Что касается безопасности, PVC Bendit заявляет: «При правильном использовании PVC Bendit не выделяет дыма или запахов. Гнуть ПВХ или любой другой пластик детям все-таки не рекомендуется. Также рекомендуется использовать PVC Bendit в хорошо проветриваемом помещении. «Мы не совсем уверены, что делает ПВХ безопасным для взрослых, но не для детей (за исключением того, что большинство взрослых лучше контролируют импульсы, чтобы сопротивляться хватанию горячих предметов), но, учитывая, что этот пластик не совсем здоровая пища, мы склонны соглашаться. избегая подвергать его драгоценное потомство.

Вы можете найти 3-, 6- и 9-футовые ПВХ Bendit на Amazon по цене от 219 долларов. Сделайте несколько предметов мебели и эта вещь уже окупила себя!

О Марке Лаймане

Марк вырос под руководством храброй матери-одиночки, которая «поощряла» улучшение семейного дома.
