Простой Мини Сварочный Аппарат 12 В за Копейки

Сварочные аппараты вещь не из дешевых. Покупать их для разового выполнения небольших сварочных работ или плазменной резки тонкого металла экономически не выгодно. В нашей статье мы расскажем, как сделать сварочный аппарат 12 вольт своими руками, которому под силу все несложные вышеперечисленные работы. Кроме того, ему не нужна обязательная электрификация места работы, ведь питается он от обычной аккумуляторной батареи.

Содержание:

  • Материалы для изготовления
    • Шаг 1. Наматываем трансформатор
    • Шаг 2. Собираем мини сварочный аппарат
    • Шаг 3. Проводим испытание
      • Сварочный аппарат 12 вольт своими руками

Для того, чтобы сделать сварочный аппарат 12 вольт, вам понадобятся:

  • медная проволока сечением 0,2, 0,7 и 1 мм;
  • транзистор FP1016 на радиаторе;
  • ферритовый сердечник толщиной 8 мм;
  • резисторы 68 и 180 Ом мощностью 0,5 Вт;
  • аккумуляторная батарея;
  • линейка;
  • пила;
  • изолента;
  • паяльник;
  • изолированные провода;
  • плоскогубцы;
  • аккумуляторная батарея.

Шаг 1. Наматываем трансформатор

1

От ферритового стержня (в примере использован стержень от магнитной антенны приемника средних волн) отрезаем кусочек длиной 35 мм.

Источник: https://youtu.be/AWyThxbkWxg

2

Наматываем на него обмотку коллектора из 20 витков проволоки толщиной 1 мм.

Источник: https://youtu.be/AWyThxbkWxg

2

Поверх нее в том же направлении мотаем обмотку базы: 5 витков проволоки толщиной 0,7 мм.

Источник: https://youtu.be/AWyThxbkWxg

3

Заматываем обе обмотки тремя слоями изоленты и поверху начинаем мотать повышающую обмотку: 500 витков проволоки 0,2 мм. Через каждые 125 витков наматываем слой изоленты.

Источник: https://youtu.be/AWyThxbkWxg

4

В результате получается вот такой повышающий трансформатор.

Источник: https://youtu.be/AWyThxbkWxg

Шаг 2. Собираем мини сварочный аппарат

1

Собирать сварку будем по схеме однотактного блокинг-генератора на биполярном транзисторе FP1016.

Источник: https://youtu.be/AWyThxbkWxg

2

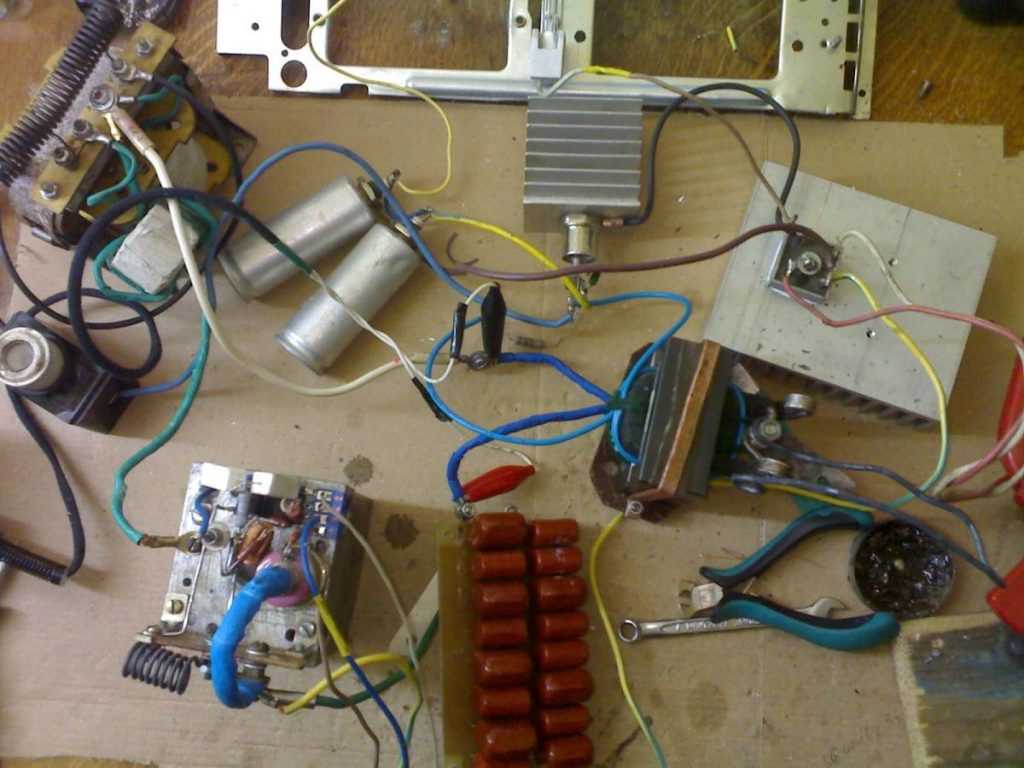

Подпаиваем все элементы по схеме.

Источник: https://youtu.be/AWyThxbkWxg

Во избежание перегрева транзистора во время работы сварки, его нужно разместить на большом радиаторе.

Шаг 3. Проводим испытание

1

В качестве электрода используем медную проволоку, вставленную в спичку (либо другой диэлектрический материал).

Источник: https://youtu.be/AWyThxbkWxg

При работе со сварочным аппаратом соблюдайте правила техники безопасности, ведь выходное напряжение трансформатора опасно для жизни.

2

При помощи изготовленного сварочного аппарата, легко резать тонкий металл (в примере – лезвие).

Источник: https://youtu.be/AWyThxbkWxg

3

Также посмотрите, как крепко сварились два медных провода.

Источник: https://youtu.be/AWyThxbkWxg

Сварочный аппарат 12 вольт своими руками

Как сделать сварочный аппарат на 12 вольт своими руками?

Сварочный аппарат переменного тока своими руками на 120-150 А

Сварочный аппарат своими руками

Содержание статьи:

  • 1 Сварочный аппарат переменного тока своими руками
  • 2 Сборка сварочного аппарата
    • 2.1 Первичная обмотка сварочного аппарата
    • 2.2 Вторичная обмотка трансформатора
  • 3 Сборка трансформаторного сердечника

С появлением электродуговой сварки произошёл большой технический прогресс. На данный момент электросварка вытеснила практически все остальные виды сварки металла. Электросварка широко применяется в быту и в промышленности, а технологии сопутствующие ей, все время улучшаются.

И хотя на сегодняшнее время в продаже существует немалое количество разнообразных моделей сварочных аппаратов, начиная от нерегулируемых и заканчивая инверторными аппаратами, многие пытаются сделать сварочный аппарат своими руками.

Как выглядит самостоятельная сборка аппарата для электродуговой сварки? Что нужно знать для того, чтобы сделать сварочный аппарат? Читайте в строительном журнале samastroyka.ru.

Сварочный аппарат переменного тока своими руками

Сварка переменным током в быту получила наибольшее распространение по целому ряду причин. В первую очередь, это связано с большей надёжностью сварочных аппаратов переменного тока и их дешевизной. На производстве, в основном, используются сварочные аппараты постоянного тока.

Схема сварочного аппарата переменного тока

К тому же, сделать простой сварочный аппарат переменного тока куда проще, чем постоянного. Для его самостоятельного изготовления, потребуются:

  1. Листовой текстолит толщиной в 2 мм, для изготовления каркаса обмоток трансформатора;
  2. Провод ПЭВ-2 (1,9 или 2,7 мм) для намотки первичной обмотки трансформатора;
  3. Алюминиевая шина 5 на 6 мм (30
    мм2    ), будет использоваться для намотки вторичной обмотки трансформатора;
  4. Пропиточный лак, для промазки каждого слоя первичной обмотки трансформатора сварочного аппарата;
  5. Киперная лента или тонкая хлопчатобумажная ткань, для изоляции вторичной обмотки.
  6. Пластины холоднокатаной трансформаторной стали, шириной не более 40 мм и толщиной в 0,35 мм, будут нужны для сборки сердечника трансформатора.

Можно заменить холоднокатаную трансформаторную сталь листовой. Сначала сталь нужно порезать болгаркой на полосы, а затем разделить их на равные фрагменты длиной в 108 и 186 мм. Обязательно заусеницы на краях полос, следует аккуратно снять посредством надфиля.

Сборка сварочного аппарата

Приведённый в данной статье сварочный аппарат переменного тока даёт возможность получить два фиксированных значения сварочного тока, на 150 и 120 А. Обмотки трансформатора мотаются на двух стеклотекстолитовых каркасах с обязательным разделением первичной и вторичной обмотки, посредством изолирующего слоя.

Сборка сварочного аппарата

Размеры стеклотекстолитовых каркасов должны быть несколько большими, чем стального сердечника трансформатора. Только так можно будет впоследствии без проблем насадить обмотку на сердечник. Чтобы усилить каркас перед намоткой первичной обмотки его лучше всего насадить на деревянную оправку, и только после этого продолжать выполнение работ.

Первичная обмотка сварочного аппарата

Сначала наматывается первичная обмотка трансформатора, которая будет состоять из двух отдельных секций по 230 витков, которые впоследствии соединяются параллельно друг с другом. В данном случае для намотки первичной обмотки используется провод 1,9 мм. Если под рукой оказался провод 2,7 мм, то первичные обмотки будут иметь не 230 витков, а 115, к тому же, соединять их нужно будет уже последовательно.

Каждый слой обмотки в обязательном порядке промазывается пропиточным лаком, а в качестве изоляции применяется тонкий прессшпан, толщиной в 0,5-1 мм. Также, после намотки каждого слоя провода, его нужно тщательно уплотнить, используя для этих целей деревянную киянку.

Вторичная обмотка трансформатора

Вторичная обмотка сварочного аппарата переменного тока наматывается из алюминиевой шины, сечением в 30 мм2. Перед тем, как наматывать шину, её нужно тщательно заизолировать, используя для этих целей киперную ленту или тонкую хлопчатобумажную ткань, порезанную на узкие полоски, шириной не более 20 мм.

Алюминиевая шина для трансформатора сварочного аппарата

Вторичная обмотка трансформатора для сварочного аппарата, точно так же, как и первичная, располагается на нескольких каркасах и содержит по 34 и 8 витков алюминиевой шины. Также как и при намотке первичной обмотки трансформатора, каждый слой алюминиевой шины простукивается и уплотняется деревянным молотком.

Сборка трансформаторного сердечника

Сердечник для трансформатора, как было сказано выше, набирается из пластин трансформаторной стали, толщиной до 0,35 мм. Для сборки сердечника допускается использовать листовую сталь от трансформаторной подстанции (трансформатора).

После этого, собранный и намотанный трансформатор помещается в защитный корпус с вентиляционными отверстиями. Внимание! Для изготовления корпуса сварочного аппарата можно использовать только немагнитный металл, например, алюминий. Можно взять для этих целей и текстолит.

Как сделать сварочный аппарат переменного тока своими руками

Чтобы подключить первичную обмотку трансформатора к сети 220 Вольт, необходимо воспользоваться медным кабелем, сечение которого будет не менее 6 мм2. Розетка для подключения сварочного аппарата, должна быть рассчитана на силу тока не менее чем в 63 А, имеющая в своей конструкции специальный заземляющий нож.

Концы вторичной обмотки сварочного аппарата подсоединяются к 8-10 мм, латунным шпилькам, закреплённым через диэлектрическую основу к корпусу трансформатора.

Оценить статью и поделиться ссылкой:

Как сделать простой сварочный аппарат своими руками

Чтобы провести водопровод и канализацию, сделать вольеры для домашних животных и птиц, красивые подставки для цветов и много других полезных в хозяйстве вещей, сварочный аппарат из доступных деталей и материалов Вам поможет. Электродами диаметром до 4 мм можно сваривать металл толщиной от 1 до 20 мм. Самодельный сварочный аппарат работает от сети переменного тока 220 или 380 В.

Его основу составляет трехфазный понижающий трансформатор 380/36 В, мощностью 1 – 2 кВт, предназначенный для питания низковольтного электроинструмента. Подойдет даже экземпляр с одной перегоревшей обмоткой.

Не разбирая сердечник, снять вторичные обмотки со всех катушек, перекусив медную шину в нескольких местах. Первичные обмотки крайних катушек не трогайте, а среднюю перемотайте тем же проводом, делая изгибы через каждые 30 витков. Всего их должно быть 8 – 10, поэтому на каждую наденьте бирку с номером.

Затем на два крайних витка намотать до полного заполнения вторичную обмотку, используя трехфазный многожильный силовой кабель, состоящий из трех проводов диаметром 6-8 мм и одного тоньше. Он выдерживает большие токи, имеет надежную изоляцию, благодаря гибкости можно выполнять плотную намотку без предварительной разборки блока. Всего уйдет около 25 м такого кабеля. Его можно заменить проводом меньшего сечения, сложив провода при намотке пополам.

Работу удобнее выполнять вдвоем: один ставит витки, а другой протягивает провод.

Выводы выводов вторичной обмотки сварочного трансформатора изготовить из медной трубки диаметром 10 – 12 мм и длиной 30 – 40 мм. Заклепайте ее с одной стороны и просверлите в токарной пластине отверстие диаметром 10 мм, а с другой стороны вставьте тщательно зачищенные провода, легкими ударами молотка обогните их, а затем сделайте на поверхности трубки керновые надрезы для улучшения контакт.

С панели, расположенной сверху трансформатора, снимите штатные винты с гайками и замените их двумя новыми с резьбой М10 (желательно медными) – к ним будут подключаться выводы вторичной обмотки.

Для первичных обмоток изготовьте отдельную дополнительную плату печатной платы толщиной 3 мм и прикрепите к трансформатору, как показано на рисунке. Предварительно просверлите в нем 10-11 отверстий диаметром 6 мм и вставьте в них винты МБ с двумя гайками и шайбами. Если устройство будет питаться от сети 220 В, две крайние обмотки соедините параллельно, а среднюю последовательно (см. электрическую схему трансформатора).

Еще лучше, установка работает от сети 380 В. В этом случае соедините последовательно все первичные обмотки сварочного трансформатора — сначала две крайние, а затем среднюю. Клеммы крайних обмоток соедините с общей клеммой, а две другие – с клеммой «Разрез». Отводы средней обмотки будут выходить соответственно на выводы «1», «2», «3» и т. д. Средняя обмотка сварочного трансформатора служит дополнительным индуктивным сопротивлением в крайней цепи, снижая напряжение и ток в вторичная обмотка.

Схема сварки обмоток трансформатора

Электрододержатель: 1 – электрод, 2 – пружина, 3 – трубка, 4 – резиновый шланг, 5 – винт и гайка М8, 6 – кабель

Электрододержатель (см. рис.) Изготавливается из трубы 3/4″ длиной 250 мм. С обеих сторон трубы на расстоянии 40 и 30 мм от ее концов ножовкой вырезают отверстие в полдиаметра. И так, чтобы электрод мог прижать к держателю, приварить к трубе над большим углублением кусок стальной проволоки диаметром 6 мм. С противоположной стороны просверлить отверстие диаметром 8,2 мм и с помощью медной клеммы и винта М8 с гайкой соединить к держателю кусок такого же кабеля, что и вторичная обмотка.Сверху на трубу надеть резиновый или нейлоновый шланг с подходящим внутренним диаметром.

Сварочный аппарат подключается к сети через выключатель проводами сечением не менее 1,5 мм2 – один к зажиму «Общий», а другой к одному из зажимов «1» – «8» (в зависимости от величина сварочного тока). Наибольший ток будет при подключении к клемме «Cut».

Первичный ток сварочного трансформатора не превышает 25 А, а вторичный ток варьируется от 60 до 120 А.

Не забывайте, что сварочный аппарат рассчитан на выполнение сравнительно небольшого объема работ. Поэтому после использования от 10 до 15 электродов диаметром 3 мм необходимо дать ему остыть. Соответственно, при электродах диаметром 4 мм непрерывная работа установки скрыта, чтобы сократить еще больше.

А вот с электродами диаметром 2 мм можно действовать без вынужденных перерывов (температура нагрева трансформатора не превышает 70 – 80°).

В режиме “Резка” сварочный аппарат нагревается быстрее всего, поэтому в этом случае он также должен чаще “отдыхать”. Вы можете резать металл практически любой толщины, используемый в быту.

При переключении с одного режима сварки на другой не забудьте выключить выключатель питания.

О том, как самому сделать аппарат для точечной сварки, читайте здесь.

Мобильный дуговой сварочный аппарат — Бесплатные чертежи портативного сварочного аппарата «сделай сам» — лучший магазин чертежей «сделай сам»

Собери свой собственный мобильный дуговой сварочный аппарат Бесплатные чертежи Сварочный аппарат «Сделай сам» Переносной металлообрабатывающий станок

Эти бесплатные чертежи «Сделай сам» покажут вам, как собрать собственный портативный сварочный аппарат «Сделай сам». Достаточно маленький, чтобы его можно было спрятать под капотом легкового автомобиля, но достаточно мощный, чтобы работать с электродами до 3/16 дюйма в диаметре, этот 200-амперный.

сварочный аппарат питается от двигателя автомобиля, в котором он установлен, и его можно взять с собой в любое место, где можно проехать на автомобиле.
Основным компонентом сварочного аппарата является генератор, рассчитанный на 24 В и 200 А. от 2500 до 4000 об/мин. Поскольку этот генератор имеет вращение против часовой стрелки, он должен вращаться от конца к концу и приводиться в движение от конца коллектора при вращении автомобильным двигателем. Для этого необходимо снять с генератора и модифицировать плавающий вал, приводящий в движение свободно вращающийся якорь.

Чертежи мобильных дуговых сварочных аппаратов – Сборка сварочного аппарата своими руками
Чертежи мобильных дуговых сварочных аппаратов можно найти во многих местах. Некоторые из них бесплатны, а другие стоят денег. Бесплатные планы дают вам только базовую схему. Некоторые планы настолько детализированы, что включают примечания к дизайну. Создание собственного сварочного аппарата для дуговой сварки может сэкономить вам время и деньги, а также улучшить конструкцию.

В зависимости от модели сварочного аппарата, которую вы выберете, вы можете приобрести некоторые инструменты, облегчающие сварку.

ACTIV8X
Портативный сварочный аппарат для дуговой сварки ACTIV8X обладает множеством функций. Технология CrossLinc является ключевой особенностью, которая устраняет необходимость в дополнительных сенсорных кабелях и кабелях управления. С помощью этой технологии вы можете находиться на расстоянии до 200 футов от источника питания, не испытывая падения напряжения или нестабильности дуги. Эта функция также упрощает настройку аппарата и выполнение различных сварочных задач.

Благодаря ряду функций портативный сварочный аппарат «Сделай сам» станет полезным приобретением в любом магазине. Его портативность, механизм подачи проволоки и варианты электродов позволяют легко переносить его на рабочие площадки. Устройство поддерживает процессы импульсной сварки MIG, STT Field и CV-MIG. А его легкая конструкция позволяет легко переносить его из одного места в другое. Если вам нужно сваривать трубы в любом месте, портативный сварочный аппарат для металлообработки ACTIV8X идеально подходит для ваших нужд.

GMAW
Если вы когда-нибудь хотели построить свой собственный сварочный аппарат, вас могут заинтересовать чертежи мобильных дуговых сварочных аппаратов. Вы можете построить металлообрабатывающий станок самостоятельно за небольшую часть стоимости заводской модели. Этот портативный сварочный аппарат можно использовать для сварки металла, алюминия и других материалов, и его легко транспортировать из одного места в другое. Схемы Mobile Arc Welder позволяют вам собрать свой собственный сварочный аппарат с помощью нескольких простых шагов.

Первый шаг к созданию аппарата для дуговой сварки — найти правильные чертежи. Вам следует поискать высококачественное руководство или план «сделай сам», который включает подробные инструкции. Убедитесь, что вы выбрали правильную силу тока. Это может быть проблемой, если у вас нет опыта работы со сварщиками. Однако ручной сварочный аппарат имеет множество преимуществ. Разработанный для одного человека, портативный сварочный аппарат можно легко переносить в любое место.

Дуговая сварка с флюсовой проволокой
Аппарат для дуговой сварки с флюсовой проволокой представляет собой гибкий процесс сварки, обеспечивающий высокое качество сварных швов. Эта портативная машина достаточно универсальна, чтобы ее можно было использовать на открытом воздухе, даже в ветреную погоду. Этот процесс хорошо работает со всеми типами металлов, а также подходит для загрязненных материалов. Если вы подумываете о приобретении собственного аппарата для дуговой сварки с флюсовой проволокой, вам следует получить квалифицированную консультацию от TWI.

Сегодня на рынке представлено множество различных моделей аппаратов для дуговой сварки с флюсовой проволокой, от аппаратов с воздушным охлаждением до аппаратов с водяным охлаждением. В любом случае вы будете работать с механизмом подачи проволоки, который подает электрод по кабелю. Этот механизм подачи будет иметь электрический ротор, соединенный с редуктором, и приводные ролики, которые проталкивают проволоку через сварной шов. Устройство подачи проволоки также можно использовать без защитного газа для сварки тонколистового металла, хотя аппарат MIG с коротким замыканием должен иметь более короткий вылет.

Сварка электродом
Если вы когда-нибудь задумывались, как собрать мобильную дуговую сварку, вы не одиноки. Многие люди годами мечтали построить собственный сварочный аппарат. Независимо от того, занимаетесь ли вы сваркой в ​​качестве хобби или интересуетесь металлообработкой в ​​коммерческих целях, планы мобильных дуговых сварщиков помогут вам в их создании. Вот некоторые из наиболее важных вещей, которые вам нужно знать об этих портативных сварочных аппаратах.

Электросварочный аппарат — чрезвычайно универсальное оборудование, с его помощью можно создавать любые объекты, от инструментов до предметов повседневного обихода. Существует множество стилей и видов сварки, от самых сложных до самых простых. Наиболее распространенными видами сварки являются газовая, кислородно-ацетиленовая, вольфрамовая и инертная. В некоторых случаях в процессе сварки используется легковоспламеняющийся газ, например пропан. Другие методы включают кузнечную сварку, при которой два куска металла нагревают до расплавления, а затем сбивают их вместе.

Все планы DIY разработаны Беном Стоуном. Бен — инженер на пенсии из Канады. Бен также сам разрабатывает их, используя последнюю версию программного обеспечения AutoCAD, чтобы обеспечить точность. Он изучал инженерное дело еще в начале 1980-х годов. После более чем 30 лет работы в строительной отрасли он увлекся созданием крутых вещей вокруг своей фермы и хижины. Это отличные проекты своими руками. С небольшим навыком каждый может сделать это самостоятельно. Бен всегда на связи, если у вас есть какие-либо вопросы при создании одного из его проектов. Он постоянно добавляет новые планы.
