Устройство

Медь из доступных металлов служит лучшим проводником. В сочетании с гибкостью это делает ее идеальным материалом для изготовления основы сварочного провода- токопроводящих жил.

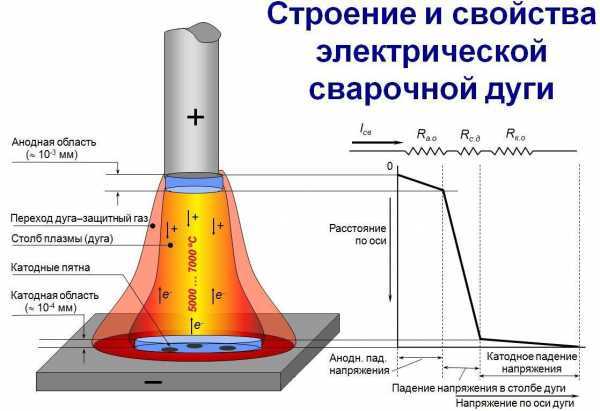

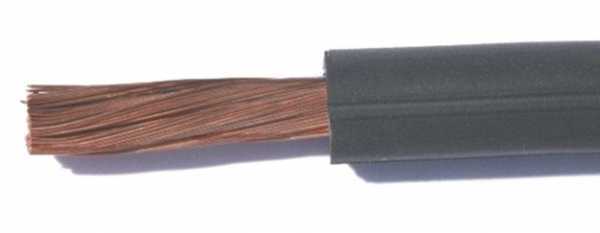

Конструкция состоит из следующих основных частей:

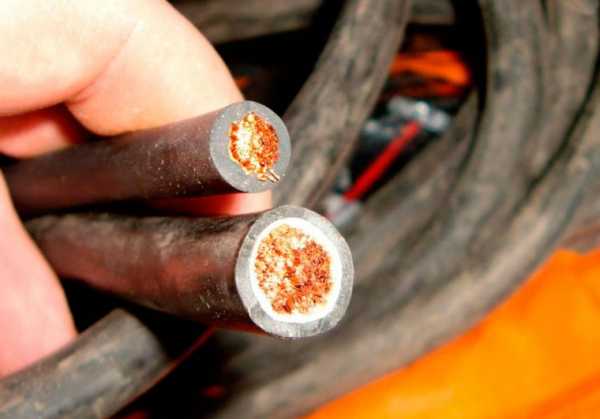

  • медная жила, скрученная из большого числа медных проволочек диаметром до 0, 5 мм;
  • разделительный слой- тонкая оболочка, предупреждающая слипание жилы и слоя изоляции, может дополняться тальком или другим порошком;
  • изолирующее покрытие, состоит из каучука, резины или другого полимера.

На концах предусмотрены контакты для того, чтобы подключаться к инвертору и держателю. Они опрессовываются и пропаиваются для обеспечения наилучшего контакта.

Характеристики

Важнейшая характеристика нужная для провода- его сечение. Оно определяет максимальный ток, проходящий через кабель. Не менее важно и сопротивление, обуславливающее потери электроэнергии на пути от аппарата к электроду. Большое значении имеют механические параметры:

  • прочность: способность выдерживать нагрузки;
  • упругость: способность возвращаться к начальной форме после деформации
  • температурная стойкость: способность сохранять рабочие свойства при изменении температуры;
  • способность выдерживать солнечный свет и влажность;
  • сопротивляемость грибку и плесени;

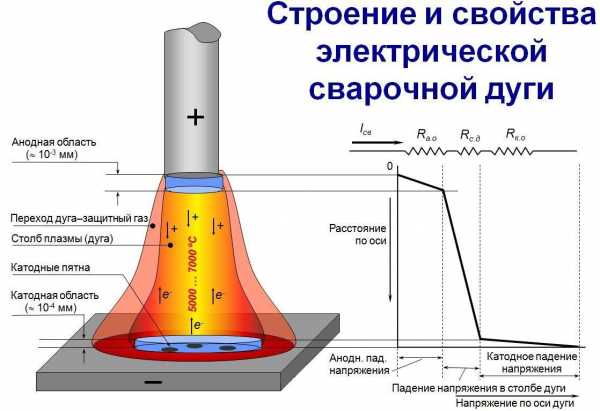

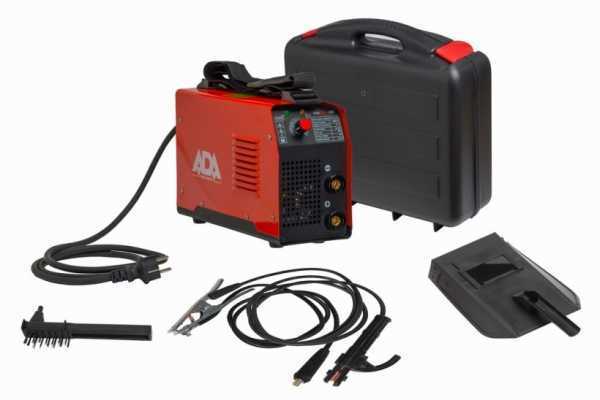

Комплект соединительных сварочных проводов, поставляемый вместе с аппаратом, соответствует ему по допустимому сечению и длине.

Виды

С инверторами бытового и полупрофессионального класса, наиболее распространенными в домашних мастерских, в основном используются одножильные провода марки КГ.

В зависимости от назначения и характеристик они бывают:

  • КГ-ХЛ, изоляция выполнена из морозоустойчивого каучука, они работают на холоде;
  • КГ-Т, изоляция пропитана веществами, предотвращающими рост грибка и плесени, используются во влажном климате
  • КОГ, провода повышенной гибкости, для сварки в труднодоступных местах, например, в судостроении.

По числу жил они подразделяются на:

Одножильный

Большая часть инверторных проводов выполняются одножильными.

Один провод соединяет клеммы аппарата с держателем электрода, другой- с зажимом массы на заготовке.

Двужильный

Используются для высокочастотной сварки и работы переменным током. Две жилы имеют собственную изоляцию, снаружи они покрыты еще одним изоляционным слоем. В качестве материала используются сплавы меди и других цветных металлов.

Трехжильный

Такие провода применяются, чтобы подсоединять системы автоматической сварки, соединяющих трубопроводы и большие емкости.

Каждая жила также имеет собственную изоляцию.

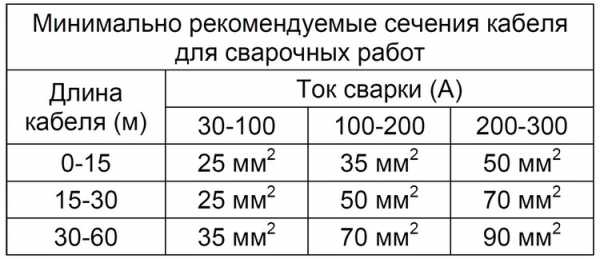

Выбор сечения

Корректно выбранное сечение сварочного кабеля для инвертора позволит работать безопасно и с ожидаемой производительностью. При недостаточном сечении сопротивление провода будет вызывать потери тока на его нагрев, в результате аппарат не сможет развить необходимый сварочный ток и качество шва резко ухудшится. На инверторе в таком случае начнет

моргать индикатор, свидетельствующий о перегрузке.

Важно! при продолжительной работе перегревающимся кабелем возможно оплавление изоляции и клеммы соединения. Это часто приводит к выходу оборудования из строя и даже к возгоранию.

Для того, чтобы подсоединить маломощные инверторы переносного типа работающие от сети 220в, используют легкие и гибкие провода сечением до 16 мм2.

Для более производительных устройств потребуется сечением до 50 мм2.

Правильное подключение

Правильное соединение гарантирует сварщику производительную и безопасную работу.

Подключение проводов к сварочному аппарату требует соблюдения ряда правил:

  • на конце обязательно должна быть клемма, обжатая или пропаянная;
  • провод по своему сечению должен соответствовать максимальному рабочему току аппарата плюс запас в 20%
  • следует внимательно следить за полярностью подсоединения и соблюдать ее;
  • кабель должен лежать в рабочей зоне свободно, без натяжения и петель.

Как подключить сварочный аппарат, если провода не хватает до зоны сварки? Можно нарастить его длину.

Можно ли удлинить сварочный кабель на инверторе

Наращивая длину, нужно понимать, что чем длиннее кабель для подключения сварочного инвертора, тем больше потери и ниже результирующая сила тока.

При необходимости вести сварку на большом удалении от аппарата следует подключать провода большего сечения, чтобы скомпенсировать потери.

При сращивании в единую схему 380в кабелей, оснащенных клеммами с отверстием, их следует зачистить и надежно соединить болтом с гайкой, не забыв проложить шайбы большого диаметра. Место соединения необходимо тщательно заизолировать с учетом того, что провод будут неоднократно протаскивать по металлу и бетону.

Как подключить инвертор, если на кабеле нет опрессованной клеммы? Провода сращивают путем многократного переплетения проволок, составляющих жилу. Потом место соединения следует пропаять и обжать.

В Абакумов, сварщик 5 разряда, Северная верфь: «Я стараюсь не удлинять кабель. По мне так проще подтащить аппарат поближе, чем возиться с оплетением и опрессовкой. К тому же удлиненный чаще цепляется и запутывается, на нем большие потери тока».

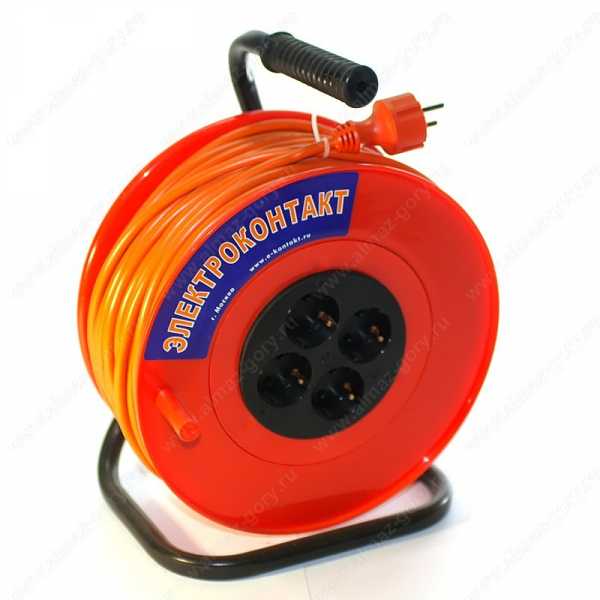

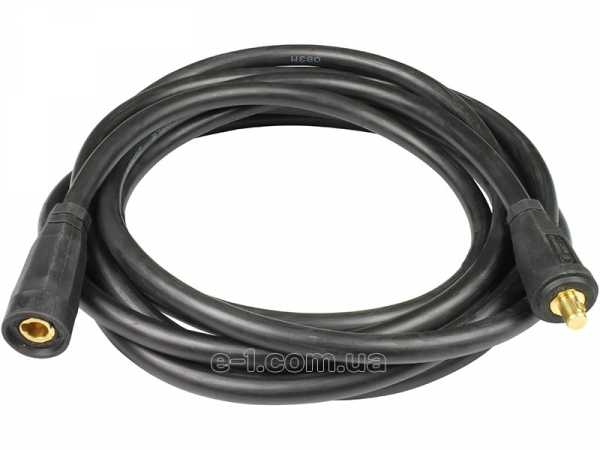

Существуют также специальные кабели-удлинители, имеющие опрессованные и изолированные разъемы. Их тип должен соответствовать разъему вашего аппарата.

Важно! Все разъемы перед соединением нужно тщательно зачистить нулевой шкуркой и обезжирить для улучшения контакта.

Заводы-изготовители не оговаривают ограничений на длину кабеля. В каждом случае сварщик сам решает, что лучше- удлинять или почаще перетаскивать инвертор и бензогенератор.

Маркировка сварочных кабелей

Маркировка сварочного провода состоит из нескольких групп букв и цифр. По ней можно понять, какая модель перед нами.

Сначала следует несколько букв, указывающих на тип кабеля.

После типа через тире может следовать указание на климатический класс провода:

Далее идет цифра, обознающаяся число жил- 1, 2 или более. Завершает обозначение сечение кабеля в мм

2.

Требования по безопасности

При сварных работах следует соблюдать следующие требования:

  • нельзя работать проводами с нарушенной изоляцией и недостаточного сечения;
  • провод в рабочей зоне должен размещаться свободно, не цепляясь за руки или ноги сварщика;
  • в рабочей зоне должно быть достаточно света для уверенного перемещения сварщика;
  • при соединении с аппаратом нужно соблюдать полярность.

Правильно подобранные провода для сварочного инвертора- залог безопасной и производительной работы. Нужно обращать внимание на сечение, длину и климатический класс кабеля. Удлинение кабеля можно проводить в строгом соответствии с требованиями правил.
