Электроэрозионный проволочно-вырезной станок DK77100 – АлеКо

Перейти к содержимому

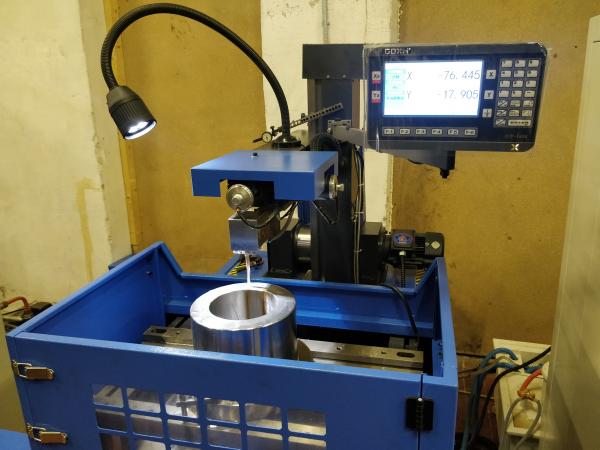

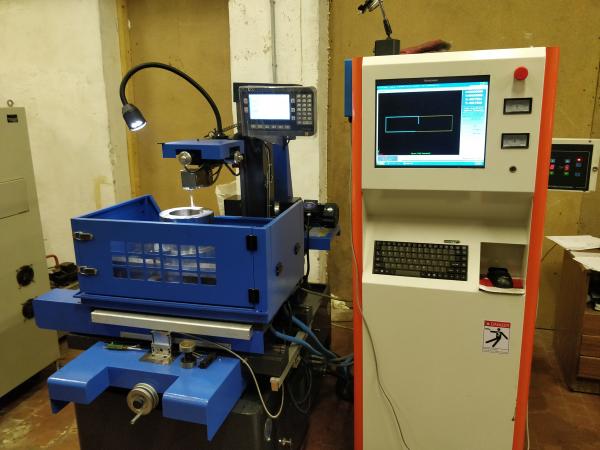

Описание станка

Проволочно вырезной станок DK77100 предназначен для изготовления инструмента, оснастки, различного рода пресс форм, штампов и других изделий из токопроводящих материалов разной твердости. Станок оснащен системой ЧПУ на базе компьютера в промышленном исполнении и генератором технологического тока. Точность обработки ±0.015 мм. Станок может комплектоваться двумя типами ЧПУ: многопроходный – чистота обработки до Ra 0.8, производительность 160 мм²/мин и однопроходный – чистота обработки Ra 2.5, производительность 100 мм²/мин. В качестве электрода используется молибденовая проволока. В качестве диэлектрика используется вода с добавлением специального концентрата.

• Комплектация
• Технические характеристики
• Дополнительная информация
• Система ЧПУ

Стандартная комплектация

• Насос СОЖ высокого давления
• Регулируемые опоры
• Защита от разбрызгивания СОЖ
• Устройство для натяжения проволоки
• Натяжной ролик
• Оптические линейки (УЦИ)
• Централизованная система смазки
• Инструкция

Дополнительная комплектация

• Прецизионные фильеры
• Сервопривода
• Угол наклона проволоки ±15°,±30°,±45°

Технические данные	Значение
Размер стола	1500×1050мм
Перемещение по осям	1200×1000мм
Максимальная высота заготовки	1000мм
Максимальный вес заготовки	1100кг
Угол наклона проволоки	±6°/80
Точность позиционирования	0,001мм
Точность обработки	0,015мм
Наилучшая шероховатость	0,8 Ra многопроходный 2,5 Ra однопроходный
Допустимые диаметры проволоки	0. 1-0.22мм
Скорость проволоки	5-11,5м/с
Габаритные размеры станка	2500×2300×2500мм
Потребряемая мощность	≤2.5кВт
Вес	6000кг

Технические данные генератора	Однопро-ходный	Многопро-ходный
Максимальная скорость реза	100 мм²/мин	160 мм²/мин
Скорость стабильно обработки(резки)	60 мм²/мин	100 мм²/мин
Наилучшая шероховатость	2.5 Ra	0.8 Ra
Максимальный ток обработки	6 A	8 A
Максимальный ток короткого замыкания	8 A	10 A
Мощность генератора	1.2 кВт	1.6 кВт
Управление скоростью проволочного барабана	есть
Ширина импульса настройка	по 7 значениям
Соотношение интервала импульсов и ширины импульса (Toff/Ton)	по 11 значениям
Мощность может изменяться	по 7 значениям
Габаритные размеры шкафа управления	700×700×1800мм
Вес	100кг

Система управления AutoCut WEDM состоит из программного обеспечения системы (CAD и CAM), платы управления движением по 4 осям, платы генератора высокой частоты.

Программное обеспечение системы AutoCut включает в себя модуль AutoCAD WEDM.Пользователь использует CAD для построения контуров в соответствии с чертежом и задает WEDM методы для графики CAD, создает данные для двухмерной или трехмерной обработки и выполняет изготовление детали. Во время обработки система может управлять скоростью мотора, параметрами тока и т.д.

В число функций системы входит автоматическое управление скоростью резания, отображение положения проволоки во время обработки, предварительный просмотр обработки, и др. При этом она способна обеспечить защиту от любых типов непредвиденных ситуаций (обрыв, выключение питания, остановка системы, и т.п.).

Электроэрозионный вырезной станок ONA AV25 (Испания)

100% надежность пропускания всех видов проволоки с покрытием или без покрытия, с минимальным диаметром отверстия пропускания в 0,5 мм

Дополнительные элементы:

Эрозионная ЭКСПЕРТНАЯ СИСТЕМА – Стандартная комплектация;

«Автоматическая стратегия» (исключает программирование G-кода) – Стандартная комплектация;

Программное обеспечение CAD CAM ESPRIT GOLD – Опция;

Запатентованная система минеральной фильтрации (без обслуживания) – Опция;

Программируемое позиционирование оси Z – Стандартная комплектация;

Программируемое давление диэлектрической жидкости – Стандартная комплектация;

Полностью автоматическая прокладка проволоки (AWT) и повторная резьба – Стандартная комплектация;

Измельчитель проволоки – Опция;

Ручной контроллер – Стандартная комплектация.

100% надежность пропускания всех видов проволоки с покрытием или без покрытия, с минимальным диаметром отверстия пропускания в 0,5 мм

Дополнительные элементы:

Эрозионная ЭКСПЕРТНАЯ СИСТЕМА – Стандартная комплектация;

«Автоматическая стратегия» (исключает программирование G-кода) – Стандартная комплектация;

Программное обеспечение CAD CAM ESPRIT GOLD – Опция;

Запатентованная система минеральной фильтрации (без обслуживания) – Опция;

Программируемое позиционирование оси Z – Стандартная комплектация;

Программируемое давление диэлектрической жидкости – Стандартная комплектация;

Полностью автоматическая прокладка проволоки (AWT) и повторная резьба – Стандартная комплектация;

Измельчитель проволоки – Опция;

Ручной контроллер – Стандартная комплектация.

Линейка PremiumONA AV использующая технологию электроэрозионной проволочной вырезки, удовлетворит самые высокие запросы в отношении точности, обработки поверхности и производительности.

Включает новую систему CNC-CAM с 23-дюймовым сенсорным дисплеем, чрезвычайно простым и удобным интерфейсом, удовлетворяющим запросы самого продвинутого программиста и позволяющим контролировать одновременно до 8 осей.

	AV25
Ход по оси X	400 мм
Ход по оси Y	300 мм
Ход по оси Z	250 мм
Максимальные размеры заготовки (Длина, Ширина, Высота)	700/650/250мм
Ход по осям U/V	120 мм x 120 мм
Максимальный угол конической резки	+/- 30º / 87 мм
Диаметр проволоки	0. 07 мм – 0.33 мм
Максимальная скорость резки (проволока 0.33 Xcc)	450 мм2/мин
Минимальная шероховатость	0,1 мкм Ra

100% надежность пропускания всех видов проволоки с покрытием или без покрытия, с минимальным диаметром отверстия пропускания в 0,5 мм

Дополнительные элементы:

Эрозионная ЭКСПЕРТНАЯ СИСТЕМА – Стандартная комплектация;

«Автоматическая стратегия» (исключает программирование G-кода) – Стандартная комплектация;

Программное обеспечение CAD CAM ESPRIT GOLD – Опция;

Запатентованная система минеральной фильтрации (без обслуживания) – Опция;

Программируемое позиционирование оси Z – Стандартная комплектация;

Программируемое давление диэлектрической жидкости – Стандартная комплектация;

Полностью автоматическая прокладка проволоки (AWT) и повторная резьба – Стандартная комплектация;

Измельчитель проволоки – Опция;

Ручной контроллер – Стандартная комплектация.

электроэрозионных станков | Электроэрозионная обработка для резки проволоки

Станок

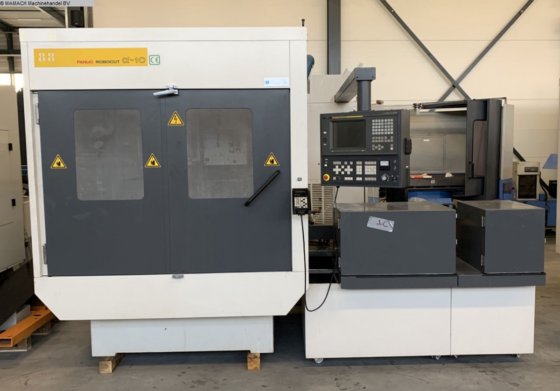

Wire EDM использует металлическую проволоку (электрод) для вырезания запрограммированного контура в заготовке. Экструзионные матрицы и вырубные пуансоны очень часто обрабатываются проволочной резкой. В зоне обработки каждый разряд создает лунку в заготовке (удаление материала) и воздействует на инструмент (износ инструмента/электрода). Проволока может быть наклонена, что позволяет изготавливать детали с конусностью или с разными профилями вверху и внизу. Проволока обычно изготавливается из латуни или многослойной меди и имеет диаметр от 0,02 до 0,33 мм.

Серия CUT X

Чрезвычайная точность, простота и быстрота

CUT 1000/1000 OilTech

Создан для исключительной точности

Серия CUT 2000/3000

Связь точности с производительностью

Серия CUT P Pro

Безграничные возможности

Серия CUT E

Эффективность одним прикосновением пальца

Чрезвычайная точность, простота и быстрота

Новейшая серия CUT X объединяет более чем 100-летний опыт создания лучшего электроэрозионного станка для резки проволоки. Благодаря новому элегантному дизайну и X-технологиям, обеспечивающим сверхвысокую точность, эта серия обеспечивает настоящую ценность.

Серия CUT X

Разработаны для исключительной точности

AgieCharmilles CUT 1000 и 1000 OilTech открывают новые возможности сверхточной обработки миниатюрных компонентов в различных областях техники, включая аэрокосмическую, оборонную, медицинские инструменты, полупроводники, для которых может потребоваться диаметр проволоки до 0,02 мм.

РЕЗКА 1000/1000 ОйлТек

Связь точности с производительностью

Серия CUT X000 компании GF Machining Solutions представляет собой идеальный баланс между производительностью и точностью. Чрезвычайно точные, гибкие и способные предложить полные и интегрированные решения ваших производственных задач. Будьте готовы получить бескомпромиссное качество результатов в точности или шероховатости поверхности, чтобы добиться высочайшего качества деталей и оптимизировать производительность.

Серия CUT 2000/3000

Безграничные возможности

Серия AgieCharmilles CUT P Pro обеспечивает превосходную производительность, сокращает время выхода на рынок и помогает производить быстрее благодаря автоматизации и снижению эксплуатационных расходов. Благодаря интеллектуальному генератору энергии (IPG) последнего поколения и всем доступным функциям CUT P Pro создан для повышения производительности.

Серия CUT P Pro

Повышение эффективности одним прикосновением пальца

Серия AgieCharmilles CUT E обеспечивает эффективность одним прикосновением пальца благодаря интеллектуальному, простому в использовании человеко-машинному интерфейсу (ЧМИ) и встроенным технологиям, упрощающим настройку вашей работы. Благодаря цифровому интеллектуальному генератору мощности (IPG) скорость резки и чистота поверхности улучшаются.

CUT E серия

Автоматическая машина для обработки проволоки, машина для зачистки и резки проволоки

Резка – Обрезка – зачистки – Резка и зачистка – Опрессовка

Автоматическая машина для резки и зачистки проволоки

Серия TSC представляет собой автоматические машины для резки и зачистки, которые позволяют обрабатывать множество различных проводов быстрым, точным и безопасным способом с помощью клавиатуры.
Ассортимент начинается с TSC-INSIDE для зачистки многожильных кабелей, TSC8N для резки и зачистки проводов к TSC50 для зачистки больших кабелей, которые могут обрабатывать однополярные кабели сечением от 0,1 мм² (AWG 24) до 70 мм² (AWG 1), многожильные кабели диаметром до 17 мм (AWG 4/0) и плоские кабели.

С помощью машин TSC можно производить полную, частичную или среднюю зачистку на электрические кабели, экономия до 99 кодов. Мы обеспечиваем машинами некоторые сменные нитенаправители, обеспечивающие точное скольжение кабеля.
Существует также возможность легко и просто заменить лезвия для зачистки. точно позволяют переключаться с круглых кабелей на плоские.
Машины TSC соответствуют всем требованиям безопасности и соответствует нормам CE.

Стандартный диапазон
TSC8N
Резка и зачистка провода
Сечение: от 0,1 до 8 мм2
Диаметр 7 или 9 мм макс.
Длина от 1 мм до 100 метров ТСК25
Резка и зачистка проводов и кабелей
Сечение: от 0,3 до 25 мм2
Диаметр макс. 12 мм
Длина: от 1 мм до 100 метров ТСК35
Резка и зачистка кабеля
Сечение от 0,5 до 35 мм и выше2
Диаметр макс. 13 мм
Длина от 1 мм до 100 метров ТСК50
Резка и зачистка кабеля
Сечение от 2,5 до 70 мм и выше2
Диаметр макс. 17 мм
Длина от 1 мм до 100 метров
Настольные машины серии Pro – возможность многослойной зачистки
ТСК-ПРО-10
Разрезать и раздеть
Ø круглого кабеля: макс. 10 мм
Ширина плоского кабеля: макс. 8 мм / Толщина: макс. 5 мм
Длина зачистки: 250 мм (головка) / 70 мм (конец)
Длина: от 1 мм до 100 метров
Серия Pro — возможна зачистка проводников большого диаметра и внутренняя зачистка
ТСК ПРО 24/32
Зачистка внешнего изолятора
Большие кабели
Диаметр: макс. 24/32 мм
Длинна: ​​1 мм на 100 м ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

TSC8N &nbsp&nbsp Документация TSC8N
Станок для резки и зачистки проволоки, кабеля…
Возможность работы с широким спектром кабелей (однополюсными, многожильными, плоские пластины) разных размеров и для резки труб по размеру и т. д. делают TSC8N самая универсальная электронная машина для резки и зачистки на рынке. Как и в случае с меньшей моделью TSC8N и более крупной моделью TSC50, у вас есть возможность хранения до 99 программ с разной длиной, сечением и проволокой обработки и которые могут быть отозваны, когда вам нужно.
Оснащен 3 сменными направляющими для проволоки, при наличии соответствующих лезвия и направляющие для проволоки TSC8N может переключаться с работы с круглыми кабелями на обработку плоский кабель очень простым и быстрым способом.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

Напряжение питания: 230 В / 50 Гц (1P + N)

Общая номинальная мощность: 400 Вт

Отключающая способность: 6 кА

Цепь управления напряжением: 24 В постоянного тока

Класс защиты от непрямого прикосновения: I

Заявленная степень защиты от твердых и жидких тел: IP20

Вес: 35 кг

Размеры: 420 мм х 450 мм х 350 мм

Дисплей: ЖК-экран Жидкокристаллический дисплей

Длина резки: 1 мм – 100 метров

Допуск на резку: = 0,002xL (L = длина резания)

Зачистки кабеля: 0 – 100 мм

Сечение: от 0,1 до 8 мм² (AWG24 – AWG10)

Максимальный внутренний диаметр нитенаправителей: 7 мм

Средняя зачистка: 10

Материал лезвия: высококачественный вольфрам

Количество произведенных штук в час: 3. 000 – 8.000 шт./ч

Степень мобильности: Мобильное оборудование

Подключение к сети: Панель разъемов разъемов

МГР ТКС25 &nbsp&nbsp Документация TSC25
Станок для резки и зачистки проволоки, кабеля…
Типичные характеристики TSC25 позволяют обрабатывать однополярные кабели с большие сечения (до 25 мм²) и позволяют получить значительную зачистку многожильных кабелей диаметром до 12 мм (только при управлении станком параметр, который разрешает зачистку середины).
Возможность подключения TSC25 к нашей депозитной системе HTX и к нашей разматыватель UNROAL позволяет разматывать, обрабатывать в автоматическом режиме и складировать кабели при значительной длине, управляя всем с клавиатуры.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

Напряжение питания: 230 В / 50 Гц (1P + N)

Общая номинальная мощность: 500 Вт

Отключающая способность: 6 кА

Цепь управления напряжением: 24 В постоянного тока

Класс защиты от непрямого прикосновения: I

Заявленная степень защиты от твердых и жидких тел: IP20

Вес: 45 кг

Размеры: 420 мм х 450 мм х 350 мм

Дисплей: ЖК-экран Жидкокристаллический дисплей

Длина резки: 1 мм – 100 м

Допуск на резку: = 0,002xL (L = длина резания)

Кабель для зачистки: головка 0–150 мм и хвост 0–50 мм

Сечение: от 0,3 до 25 мм²

Максимальный внутренний диаметр нитенаправителей: 12 мм

Средняя зачистка: возможна

Материал лезвия: высококачественный вольфрам

Произведено штук в час: 3. 000 – 5.000 шт/ч

Степень мобильности: Мобильное оборудование

Подключение к сети: Панель разъемов разъемов

МГР ТСК35 &nbsp&nbsp Документация TSC35
Станок для резки и зачистки проволоки, кабеля…
Типичные характеристики TSC35 позволяют обрабатывать однополярные кабели с большие сечения (до 35 мм²) и позволяют получить значительную зачистку многожильных кабелей диаметром до 13 мм.
Возможность подключения TSC35 к нашей депозитной системе HTX и к нашей разматыватель UNROAL позволяет разматывать, обрабатывать в автоматическом режиме и складировать кабели при значительной длине, управляя всем с клавиатуры.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

Напряжение питания: 230 В / 50 Гц (1P + N)

Общая номинальная мощность: 800 Вт

Отключающая способность: 6 кА

Цепь управления напряжением: 24 В постоянного тока

Класс защиты от непрямого прикосновения: I

Заявленная степень защиты от твердых и жидких тел: IP20

Вес: 57 кг

Размеры: 510 мм х 490 мм х 360 мм

Дисплей: ЖК-экран Жидкокристаллический дисплей

Длина резки: 1 мм – 100 метров

Допуск на резку: = 0,002xL (L = длина резания)

Зачистной кабель: макси 0 – 150 мм

Сечение: от 0,5 до 35 мм²

Максимальный внутренний диаметр нитенаправителей: 13 мм

Средняя зачистка: возможна

Материал лезвия: высококачественный вольфрам

Количество произведенных штук в час: 2. 000 шт/ч

Степень мобильности: Мобильное оборудование

Подключение к сети: Панель разъемов разъемов

МГР TSC50 &nbsp&nbsp Документация TSC50

Станок для резки и зачистки проводов, кабелей…
Типичные характеристики TSC50 позволяют обрабатывать однополярные кабели с большие сечения (до 70 мм²) и позволяют получить значительную зачистку многожильных кабелей диаметром до 17 мм.
Возможность подключения TSC50 к нашей депозитной системе HTX и к нашей разматыватель UNROAL позволяет разматывать, обрабатывать в автоматическом режиме и складировать кабели при значительной длине, управляя всем с клавиатуры.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

Напряжение питания: 230 В / 50 Гц (1P + N)

Общая номинальная мощность: 1000 Вт

Отключающая способность: 6 кА

Цепь управления напряжением: 24 В постоянного тока

Класс защиты от непрямого прикосновения: I

Заявленная степень защиты от твердых и жидких тел: IP20

Вес: 72 кг

Размеры: 510 мм х 490 мм х 360 мм

Дисплей: ЖК-экран Жидкокристаллический дисплей

Длина резки: 1 мм – 100 метров

Допуск на резку: = 0,002xL (L = длина резания)

Зачистной кабель: макси 0 – 150 мм

Сечение: от 2,5 до 70 мм²

Максимальный внутренний диаметр нитенаправителей: 17 мм

Средняя зачистка: возможна

Материал лезвия: высококачественный вольфрам

Количество произведенных штук в час: 2. 000 шт/ч

Степень мобильности: Мобильное оборудование

Подключение к сети: Панель разъемов разъемов

TSC-ВНУТРИ &nbsp&nbsp Документация TSC-INSIDE

Машина для резки и зачистки, многожильный кабель
TSC INSIDE — это машина для резки и зачистки, которая позволяет зачистка изоляции и зачистка внутренних проводников на многожильные кабели (двух и более полюсов) путем их предварительной сплющивания до соприкосновения с плоской частью ножей машины.
TSC INSIDE может обрабатывать плоские или круглые многожильные кабели и может выполнять длинные зачистка внешней изоляции.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

Напряжение питания: 230 В / 50 Гц (1P + N)

Общая номинальная мощность: 680 Вт

Отключающая способность: 6 кА

Цепь управления напряжением: 24 В постоянного тока

Класс защиты от непрямого прикосновения: I

Заявленная степень защиты от твердых и жидких тел: IP20

Вес: 35 кг

Размеры: 470 мм х 450 мм х 350 мм

Дисплей: ЖК-экран Жидкокристаллический дисплей

Длина резки: 1 мм – 100 метров

Допуск на резку: = 0,002xL (L = длина резания)

Головка зачистки: 0-250 мм / хвост 0-70 мм

Сечение: от 0,1 до 6 мм² (униполярное)

Материал лезвия: высококачественный вольфрам

Количество произведенных штук в час: 2.
