проволока с флюсом, кастолин и другие виды сплавов

Алюминий – это химический элемент с сильно выраженными металлическими свойствами. Под действием кислорода из окружающего воздуха он легко подвергается окислению, образуя тусклое, серое оксидное покрытие.

Такими выглядят алюминиевые изделия. Если поверхность зачистить, то в течение нескольких минут можно наблюдать металлический блеск чистого вещества. Плотный, тугоплавкий налет из оксидов существенно затрудняет любую работу с металлом.

Считается, что паять алюминиевые изделия очень сложно. Так бывает не всегда. Хороший припой для пайки алюминия облегчает ситуацию. Состав композиций позволяет справиться с оксидным слоем, обеспечивает образование шва.

В чем состоит проблема

Оксидная пленка плавится при очень высокой температуре. Ее присутствие мешает проникновению припойного расплава в основной металл, нарушает смачивание места пайки.

Алюминий имеет низкую температуру плавления. Он полностью переходит в жидкое состояние при 660 ℃. Начинается изменение агрегатного состояния при температуре около 300 ℃. В большинство алюминиевых сплавов входят металлы, которые расплавляются уже при 500 ℃.

При высокотемпературной пайке очень легко «проскочить» маленький интервал нагревания, позволяющий получить нормальный шов.

Велика вероятность перегрева зоны плавления, вследствие которого в жидкое состояние перейдут фрагменты деталей. Следует помнить, что паяние должно проводиться путем обволакивания твердых рабочих участков изделий расплавленной массой припоя.

Материалы с оловом

Существует множество металлических композиций для пайки алюминиевых изделий.

В составе большинства легкоплавких припоев преобладают медь, олово, свинец; присутствуют кадмий, висмут, индий.

Однако алюминий в этих металлах не очень хорошо растворяется, что обуславливает пониженную прочность образующихся при пайке швов.

Дополнительную сложность создает низкая устойчивость к коррозии припоев из олова, свинца. В случае проведения работы с этими составами спаянное соединение из алюминия покрывают лакокрасочными защитными средствами.

Хороший результат дает пайка посредством припоев со следующими металлами:

  • медью;
  • цинком;
  • алюминием;
  • серебром;
  • кремнием.

Существует множество композиций, содержащих эти металлы в различном соотношении. Отечественных мастеров в первую очередь интересует российская продукция (прутки и проволока), имеющая хорошее качество и доступную стоимость.

Популярен припой, состоящий из 60 % олова и 40 % цинка. Известно, что повышенное подержание цинка придает шву коррозионную стойкость.

Кастолин

Импортный кастолин состоит только из алюминия и цинка. Он обладает хорошей текучестью, проникающей способностью, электропроводностью.

Некоторое неудобство доставляет невозможность применения данного припоя для деталей с содержанием магния в количестве более 1,5 % и изделий, которые в последующем планируется анодировать.

Компания Castolin поставляет в продажу линейку припоев с разнообразным сочетанием компонентов. Проконсультировавшись, можно подобрать средство для конкретных условий.

Алюминиевые сплавы с добавками

Эффективен для пайки высокотемпературный припой, содержащий 66 % чистого алюминия, 28 % меди и 6 % кремния. Сделан он в России. Значительная концентрация базового металла, идентичного материалу рабочих деталей, увеличивает растворяемость, проникновение расплава.

Основа шва, включающая медь с алюминием, укрепляется присутствием кремния. Образующееся посредством алюминиевого припоя соединение не корродирует, имеет хорошие механические качества.

Добавка кремния повышает температуру плавления припоев. Так, состав из 87 % алюминия и 13 % кремния плавится при значениях температуры около 600 ℃. Этот вид импортной продукции поступает в продажу уже готовый к применению. Припой с флюсом стоит дороже. Повышенная цена окупается высоким качеством шва.

Отличный результат пайки дает американский композит из 9 компонентов. Прутки плавятся при температуре 347 ℃, увеличиваясь в объеме на 10 %. Образующийся шов отличается пластичностью, в 3 раза превосходящей показатели соединений из других сплавов.

Высокотемпературную пайку проводят при работе с массивными деталями из алюминия или изделиями из сплавов, плавящихся только при сильном нагревании. Нагрев обеспечивается газовыми горелками, работающими на чистых углеводородах или их смесях с кислородом. Можно пользоваться обычным паяльником.

Подбор флюсов

С учетом специфики пайки деталей из алюминия к выбору флюсов нужно подойти внимательно.

Существует отечественные средства, состоящие из нескольких компонентов. Они обеспечивают эффективную очистку деталей, препятствует окислительным процессам при нагревании. Это особенно актуально при использовании припоев из олова и свинца, известных своей склонностью к окислению.

Хорошую проникающую способность обеспечивает многокомпонентный флюс из фторборатов аммония и цинка, триэтаноламина, добавочных веществ. Средство имеет доступную цену. Его эффективность многократно проверена на практике.

Известный высокотемпературный флюс состоит из хлоридов калия, лития и цинка; фторида натрия. Сухую смесь всыпают в рабочую зону пайки на палочке, дожидаясь равномерного расплавления и перемешивания с массой припоя.

Как подготовить детали

Перед началом пайки нужно провести обезжиривание поверхностей алюминия. Сделать это можно легко с помощью доступного органического растворителя. Можно взять ацетон, бензол, бензин.

После испарения жидкости детали нужно тщательно зачистить любым абразивом: наждачным полотном или бумагой, щетками, сетками из проволоки.

Можно поверхность обработать кислотными растворами, провести травление. Это занимает время, поэтому выполняют процедуру только при необходимости очень прочного шва.

Подготовку поверхности следует проводить непосредственно перед пайкой. Алюминий окисляется на воздухе мгновенно.

Очистка позволяет удалить старый толстый слой оксидов. При правильном проведении пайки вновь образовавшийся тонкий слой не навредит образованию шва.

Процесс пайки:

Готовый шов.

MIG-пайка – что это такое? Почему я должен использовать именно ее?

Известно, что при MIG или GMA сварке (дуговой, металлическим плавящимся электродом в среде инертного газа) из-за перегрева оцинкованная сталь теряет свои свойства. В частности, страдает коррозионная стойкость. Производители пытаются решить данную проблему путём использования MIG-пайки, а также дополняют процесс методами точечного нанесения шва и «вразброс». Область применения такого способа ограничена технологией производителей. При MIG-пайке за счет меньшей температуры сгорает минимальное количество цинка, обеспечивающего защиту от коррозии (рис.1).


На изображении показана зона распространения теплового воздействия. Слева – при MIG-пайке, справа – более широкая площадь воздействия при сварке GMA (MIG).

Средняя температура нагрева сварочного электрода при MIG-сварке выше, чем температура испарения цинка, которая составляет 910°C. Поэтому цинк испаряется в зоне сварки и вокруг нее. Впрочем, при снижении температуры сварки будет уменьшаться количество испаряемого цинка рядом со сварным швом, а уже выделившийся в процессе будет «возвращаться».

Помимо защиты гальванического покрытия, уменьшение температуры при MIG-пайке снижает негативное воздействие на прочностные характеристики стали. К особенностям MIG-пайки относятся:

  • Уменьшение брызг металла. Материал не подвергается короткому замыканию, поэтому дуга практически не дает брызг.
  • Упрощенная финишная обработка сварного шва.
  • Меньше деформации плоскости.
  • Ниже вероятность сквозного прожига.
  • Хорошая герметичность шва по всей длине. Рядом со швом образуется катодная защита от коррозии, которая предотвращает проникание ржавчины между цинком и сталью.

Адгезия против Сварки

Во время GMA/MIG-сварки при температуре около 1’650°C плавится как сам металл, так и присадка. При пайке температура значительно меньше и составляет 1’060°C – плавится только присадочная проволока. Окружающий материал не подвержен плавлению, припой ложится сверху и не проникает в основной металл.

Рекомендации по оборудованию


Некоторые устройства имеют автоматическую регулировку в зависимости от толщины свариваемого материала.

Пайка может осуществляться аппаратами для MIG/GMA-сварки, оснащенными сварочной горелкой с приводом подачи проволоки, стандартным соплом, подающим наконечником с тефлоновым покрытием в направляющей (для минимизации попадания частиц из присадочного материала). Импульсное сварочное оборудование для MIG-сварки показывает наилучшие результаты при MIG-пайке, т.к. обеспечивает меньший нагрев базового материала (рис.2). За один цикл создается только одна капля, что позволяет получить шов без брызг. Как правило, данный тип оборудования имеет возможность программирования многих параметров и удобное сопло с подающим устройством.

Рекомендуемые присадки

Для пайки рекомендуется использовать медную проволоку (CuSi3), которую используют для сварки листового металла, либо бронзовый припой (CuAl8 и CuSn6).

С этим материалом следует обращаться, как и с алюминиевой проволокой. Присадка должна быть гладкой и не иметь повреждений. Для подачи проволоки используются гладкие полукруглые ролики. Направляющие могут иметь тефлоновое покрытие, быть изготовлены из графитопласта или карбона. В качестве защитного газа рекомендуется чистый аргон.

Установки

Наиболее распространенная ошибка – установка слишком высокого напряжения при MIG/GMA-пайке, что приводит к перегреву. При пайке устанавливайте малую скорость подачи присадочной проволоки, аналогичную сварке стальным электродом. Необходимо использовать меньшее напряжение (меньшую длину дуги). Источник энергии должен обеспечивать стабильную дугу в диапазоне низкой мощности.


Пример качественной сварки

При сварке на пониженной температуре шов получается не плоским. В отличии от сварки стали, такое допустимо. Не стоит пытаться изменять параметры нагрева для получения более гладкого и плоского шва, так как увеличение температуры обнулит преимущества GMA/MIG-пайки.

Испытания

Качество MIG-пайки проверяется так же, как и качество GMA/MIG-сварки. При правильной сварке разрыв идет вдоль шва. Разрушающие испытания аналогичны тем, что проводятся на курсах I-CAR.


Мастер-класс смотреть онлайн: Секреты пайки

Для освоения процесса пайки, на данный момент, мне потребовалось наибольшее количество времени. Попыток было несчетное количество. Каждый раз что-то не получалось, расстраивалась и забрасывала это дело. Со временем понимала, что пайка необходима и пыталась снова и снова. Читала книги, статьи, смотрела мастер-классы, видео уроки… Но не получалось, хоть ты тресни!
Процесс выглядит с первого взгляда просто: подготавливаем изделие - флюсуем - добавляем припой – греем горелкой – припой потек и все спаялось.
Но оказалось, что на каждом этапе есть куча премудростей.
Хочу поделиться набитыми шишками и рассказать те моменты, от которых зависит успех пайки.

Учиться мы будем вот на таких вот сережках

Для начала набор инструментов – на титульном фото.
Горелка, флюс, припой, пинцет для пайки, ножницы по металлу или кусачки, надфиль, титановая палочка, обычные булавки.
Итак, процесс пайки в общем выглядит так:
подготавливаем изделие - флюсуем - добавляем припой – греем горелкой – припой потек и все спаялось
Рассмотрим особенности каждого из шагов.

  1. Подготавливаем изделие.

В нашем случае, отрезаем куски проволоки. Можно использовать ножницы по металлу – они дают более ровный срез края проволоки. Кусачки проволоку немного придавливают и поэтому с одной стороны она получается сплюснутая и, нужно потом надфилем больше стачивать край. Наиболее идеальный срез дает лобзик.
Берем надфиль, можно не с сильно мелкой зернистостью, и ИДЕАЛЬНО подгоняем поверхности одна под другую.
Именно идеально! Когда форма двух спаиваемых частей подогнана одна под одну – у них максимальная площадь соприкосновения и шансов спаять их гораздо больше. Если стык не подпилить, то соприкосновение будет происходить в какой-то одной точке, а это спаять тяжело, да и держаться оно будет менее прочно.
Плюс надфиль делает поверхность немного шершавой, припой будет затекать в углубления и скрепка деталей будет лучше.
На моем фото мне нужно проволочку подогнать под форму круга.

В этап подготовки входит еще и крепление изделия. Делать это нужно ОБЯЗАТЕЛЬНО! Этим вы максимально исключаете движение деталей. Детали можно сдвинуть случайным движением, или при добавлении припоя, или еще как угодно. Плюс не забывайте о расширении металла при нагреве. А сдвинулась ваша проволока на миллиметр и все - нет стыка металла, и не стянет их уже припой!
Вот тут я использую булавки. Их очень удобно втыкать в доску для пайки. Когда детали крупнее, то их можно зажимать в пинцет для пайки. Или вообще придавливать чем-то тяжелым типа напильника. Но не забывайте, что пинцет или напильник забирает на себя температуру при пайке и прогреть изделие тяжелее! А булавки они тоненькие и много жара на себя не перетянут.

И еще. Я столкнулась с этим на своей модели, где много пересекающихся элементов. Детали, которые спаиваются, должны находиться ближе всего к пламени. Доступ к ним тепла не должен преграждаться никакими другими элементами. Иначе будет больше греться другой элемент, а не тот, который нужно.
Для наглядного примера покажу на фото. Зеленым обведено место спайки. А на первой фото видно, что сверху над спаиваемой проволочкой находится еще одна деталь. Так я и спалила свою первую заготовку из серебра.
На втором фото деталь я просто перевернула и избежала наложения.

2. Флюсуем.
Флюс у меня универсальный, купленный в магазине для ювелиров. Как видно на фото инструментов, он налит в емкость, в которую я опускаю изделие перед пайкой. Опускаю полностью, потому что потом будет проще отчищать от окислов и окалины.
Можно флюс наносить кисточкой.
А еще у меня флюс налит в пузырек из-под капель. После того, как я опустила изделие во флюс, я его креплю, а за это время флюс стекает. Поэтому после того, как я его закрепила, то капаю еще немного флюса на место спайки.

3. Добавляем припой.
Как написано в книгах для ювелиров, для пайки температура плавления припоя и температура плавления металла должна отличаться не менее, чем на 40-50 градусов. Это нужно для того, что бы припой расплавился, а металл был уже хорошо разогрет, но не оплавился.
Если припой будет с очень низкой температурой плавления, то он потечет тогда, когда металл еще не разогрет и получится, что припой будет работать как пластилин. Прочность такой пайки будет соответственной.
А если температура припоя будет выше, чем у металла, то металл у вас оплавится первым и никакой пайки уже не будет.

Каким образом добавлять припой. Я пробовала два варианта подготовки припоя. Первое – это кусочки припоя, второе – это стружка припоя.

Для стружки нужно взять напильник погрубее и просто попилить немного припой над емкостью. Потом эту стружку насыпать на место спайки. Этот вариант мне удается меньше, поэтому я им почти не пользуюсь. Но он очень удобен тем, что количество припоя получается минимальным, и нет этих «потоков» на изделии, которые потом нужно убирать надфилем. Таким способом паяют филигрань.
Если вы нарезаете кусочки, то они должны быть немного прямоугольной формы, а не квадратики. Потому, что квадратики при пайке чаще сворачиваются в шарики, а не текут в стык спайки.
Для начала можно брать кусочки побольше, а потом ненужное опиливать. Со временем вы приспособитесь нарезать минимально нужные кусочки.

И еще момент – когда подавать припой.
Можно припой положить сразу на место спайки. Можно припой нагреть отдельно, он свернется в шарик, и зацепить это шарик палочкой. И после того, как разогреете изделие, подвести палочку с припоем.
Это уже как вам будет удобнее. И не забудьте палочку и припой тоже смочить во флюсе.
4. Греем горелкой.
Тут главное соблюдать условие прогрева сначала всего изделия, а только потом точки спайки.
Остановиться отдельно хочу на пламени. Тип пламени «игла» и «факел».
Это зависит от самой горелки, но как оказалось, «учить матчасть» нужно всегда. Это я о себе и об изучении инструкции своей горелки. Оказалось, что у нее есть регулятор пламени! Нашла я его случайно, а полтора года о нем даже и не подозревала.
На фото это такая черненькая пимпочка, которая открывает и закрывает дырку подачи воздуха (обвела ее зеленым кружком). Для сравнения пламени фото в двух крайних положения регулятора.

И паять нужно именно кончиком пламени! А я себя часто ловлю на там, что стараюсь пламя подвести ближе и ближе к месту спайки. Почему то мне кажется, что так оно разогреется сильнее.

5. Припой потек и все спаялось
И тут тоже есть нюансы. Припой имеет свойство течь не туда и не так как надо. Припой любит тепло, поэтому течет всегда к НАИБОЛЕЕ ПРОГРЕТОМУ месту на металле. Вот почему всегда говорят прогревать место стыка равномерно. Можете поэкспериментировать и когда припой «прыгнул» на один из стыков, перевести горелку и погреть на другой стороне и припой перетечет сам. Только не увлекайтесь длительным нагревом, а то металл дойдет до точки плавления и пайка превратится в плавку.
А еще в случаях, когда пайка пошла не так как надо очень спасает титановая палочка. Держите ее всегда в руке, когда паяете. В правой палочку, в левой горелку. Ну, или наоборот – как будет удобнее. Потому как если ее не будет в руках, пока вы будете отвлекаться и брать ее, можно или металл перегреть, или просто уведете пламя, и заготовка остынет.
Палочкой можно направить припой в нужном направлении, распластать его, если он собрался в шарик или придержать заготовку, если она сдвинулась.
Надеюсь, мой опыт Вам поможет!

Как правильно паять металл - МозгоЧины

Многие могут спаивать провода и радиодетали, но не каждый паял металл. В этой статье я максимально коротко и с примерами изложу принцип пайки металла.

Введение

Начнём с общих представлений о пайке. Пайка это физико — химический процесс получения соединения в результате взаимодействия припоя и спаиваемого металла. Она имеет сходство со сваркой плавлением, но всё же между ними имеются различия. При сварке в месте шва свариваемые детали плавятся, а при пайке паяемый материал не плавится. Так же в отличие от сварки пайка осуществляется при температурах ниже плавления спаиваемого металла. Формирование шва при пайке происходит путём заполнения припоем зазора между соединяемыми деталями, т.е. процесс происходит за счёт смачивания и капиллярного эффекта.

Встаёт вопрос, зачем же пользоваться пайкой, если сварка лучше скрепляет детали. На это есть свои плюсы:

  • Пайка более доступна, чем сварка.
  • При пайке соединения получается разъёмными.
  • Сварке не поддаются маленькие детали.

Пайка — достаточно прочное соединение, если соблюдать технологию.

Оборудование

Для спаивания металла необходимо следующее основное оборудование:

♦ Паяльник.  Мощность зависит от размера спаиваемых деталей. Для пайки небольших деталей (жесть, проволока, болтики) сойдёт паяльник ватт на 60, для более крупных — 100 ватт и выше. Я использую 2 паяльника — на 65 и 100 w, для домашних условий это вполне достаточно.





На том, как залудить паяльник я подробно останавливаться не буду, в интернете есть отдельные статьи про это. Скажу лишь основное:

— При первом включении паяльника ему нужно дать обгореть — выставить включённым его на улицу и подождать когда перестанет вонять и дымиться.

— Далее необходимо напильником зачистить жало до блеска, опустить кончик жала в канифоль, потом расплавить им олово.

— Олово должно равномерно покрыть жало. При нагреве жало будет выгорать, его нужно будет затачивать и заново лудить.

Паяльная кислота и припой. Деревянная палочка используется для нанесения кислоты.



Вспомогательные приспособления. К ним относятся напильник и наждак, необходимые для зачистки паяльника и деталей.

Так же паяльнику нужна подставка. Самое простое что можно использовать в качестве подставки — любой металлический предмет, с которого паяльник не будет скатываться.

Для удержания спаиваемых деталей используются различные инструменты, например тиски и плоскогубцы. Так же детали можно закрепить гвоздиками на доске.

Основы пайки

Давайте теперь разберемся, какие металлы легко поддаются пайке:

  1. Серебро
  2. Медь
  3. Латунь
  4. Цинк
  5. Никель
  6. Железо
  7. Нержавеющая сталь

Остальные металлы паяют при помощи специальных флюсов и другой технологии. В данной статье эта тема затрагиваться не будет.

С металлами разобрались, теперь приступаем к изучению процесса пайки:

  • Зачищаем то место, где будет располагаться шов. Для этого я использую мини шлиф машинку.
  • Обезжириваем место спайки, используя ацетон, бензин и т. д.
  • Наносим на шов деревянной палочкой паяльную кислоту. Делаем это как можно ровнее, т.к. в дальнейшем ровно по этому место растечётся припой.
  • С заранее залуженного паяльника удаляем окислы (если они имеются) и прикасаемся им к палочке припоя. Припой должен лечь на жало ровной каплей. Если этого не происходит, значит паяльник плохо залужен.
  • Прикасаемся жалом к месту спайки. Нельзя ожидать, что при первом же прикосновении паяльника произойдет спайка. Для этого необходимо прогревать спаиваемые поверхности до температуры плавления припоя. Тепло от паяльника передается на спаиваемое место не сразу. Жесть, проволоки и другие тонкие части прогреваются довольно быстро, но не моментально. На прогрев толстых материалов нужно сравнительно много времени.
  • Для спайки тонких частей надо довольно медленно вести паяльником, передвигая его дальше, когда припой растечется и зальет шов. При спайке толстых предметов приходится относительно долго держать паяльник на одном месте и ждать, пока прогреются спаиваемые поверхности и припой растечется по шву.
  • Проведя паяльником на некоторое расстояние, двигают его немного назад, затем снова вперед и опять назад, до тех пор, пока припой не разольется ровной и чистой дорожкой. По мере израсходования припоя, его набирают с палочки. Набирать много припоя не следует, особенно, если спаиваемые поверхности ровно и плотно соединены; избыток припоя приведет к образованию натеков.
  • По окончании пайки необходимо смыть остатки кислоты водой. Если кислота плохо смывается, используйте мыло. Не смытая кислота приведёт к окислению металла.

Лучше всего обучаться пайке на белой жести. Её не нужно зачищать, но необходимо обезжиривать. При наличии жира кислота не смачивает поверхность жести. Ниже рассмотрены примеры спаивания проволок и жести. Для обучения можно повторить всё это.

Спаивание жести / листового металла

Далее в добавок к фотографиям будут идти схематические изображения. Вот условные обозначения:



Соединение «Впритык»

Качество: Малопрочно

Соединение «Внахлёст»

Качество: Прочно

Соединение «В замок»

Качество: Очень прочно

Спаивание проволоки

Соединение «Впритык»

Качество: Малопрочно

Соединение «Внахлёст»

Качество: Прочно

Соединение «С усилением»

Качество: Очень прочно

Для усиления на левом соединении используется намотанная виток к витку медная проволока, на правом — стержень и резьба обёрнуты полоской жести:

Спаивание проволоки и листового металла

Соединение «Впритык»

Прочность: Малопрочно

Соединение «Внахлёст»

Качество: Прочно

Соединение «Насквозь»

Качество: Очень прочно

Заключение

Пайка — несомненно нужная вещь, использование которой решает многие проблемы с соединением деталей. Напоследок в качестве примера представлю несколько работ, в которых она использовалась:

Продувочный баллон

Рукояти для инструмента

Складной инструмент

Модернизация мультититула

Приспособление «Третья рука»

Жестяная воронка

Ручки для надфилей и напильников

Пайка проволоки в домашних условиях

Пайкой называется процесс соединения металлов посредством введенного между ними расплавленного связующего материала – припоя. Последний заполняет зазор между соединяемыми деталями и, застывая, прочно соединяется с ними, образуя неразъемное соединение.

При пайке припой нагревают до температуры, превышающей температуру его плавления, но не достигающей точки плавления металла соединяемых деталей. Становясь жидким, припой смачивает поверхности и заполняет все зазоры за счет действия капиллярных сил. Происходит растворение основного материала в припое и их взаимная диффузия. Застывая, припой прочно сцепляется с паяемыми деталями.

При пайке должно выполняться следующее температурное условие: Т1

Многие могут спаивать провода и радиодетали, но не каждый паял металл. В этой статье я максимально коротко и с примерами изложу принцип пайки металла.

Введение

Начнём с общих представлений о пайке. Пайка это физико — химический процесс получения соединения в результате взаимодействия припоя и спаиваемого металла. Она имеет сходство со сваркой плавлением, но всё же между ними имеются различия. При сварке в месте шва свариваемые детали плавятся, а при пайке паяемый материал не плавится. Так же в отличие от сварки пайка осуществляется при температурах ниже плавления спаиваемого металла. Формирование шва при пайке происходит путём заполнения припоем зазора между соединяемыми деталями, т.е. процесс происходит за счёт смачивания и капиллярного эффекта.

Встаёт вопрос, зачем же пользоваться пайкой, если сварка лучше скрепляет детали. На это есть свои плюсы:

  • Пайка более доступна, чем сварка.
  • При пайке соединения получается разъёмными.
  • Сварке не поддаются маленькие детали.

Пайка — достаточно прочное соединение, если соблюдать технологию.

Оборудование

Для спаивания металла необходимо следующее основное оборудование:

Паяльник. Мощность зависит от размера спаиваемых деталей. Для пайки небольших деталей (жесть, проволока, болтики) сойдёт паяльник ватт на 60, для более крупных — 100 ватт и выше. Я использую 2 паяльника — на 65 и 100 w, для домашних условий это вполне достаточно.

На том, как залудить паяльник я подробно останавливаться не буду, в интернете есть отдельные статьи про это. Скажу лишь основное:

— При первом включении паяльника ему нужно дать обгореть — выставить включённым его на улицу и подождать когда перестанет вонять и дымиться.

— Далее необходимо напильником зачистить жало до блеска, опустить кончик жала в канифоль, потом расплавить им олово.

— Олово должно равномерно покрыть жало. При нагреве жало будет выгорать, его нужно будет затачивать и заново лудить.

Паяльная кислота и припой. Деревянная палочка используется для нанесения кислоты.

Вспомогательные приспособления. К ним относятся напильник и наждак, необходимые для зачистки паяльника и деталей.

Так же паяльнику нужна подставка. Самое простое что можно использовать в качестве подставки — любой металлический предмет, с которого паяльник не будет скатываться.

Для удержания спаиваемых деталей используются различные инструменты, например тиски и плоскогубцы. Так же детали можно закрепить гвоздиками на доске.

Основы пайки

Давайте теперь разберемся, какие металлы легко поддаются пайке:

Остальные металлы паяют при помощи специальных флюсов и другой технологии. В данной статье эта тема затрагиваться не будет.

С металлами разобрались, теперь приступаем к изучению процесса пайки:

  • Зачищаем то место, где будет располагаться шов. Для этого я использую мини шлиф машинку.
  • Обезжириваем место спайки, используя ацетон, бензин и т.д.
  • Наносим на шов деревянной палочкой паяльную кислоту. Делаем это как можно ровнее, т.к. в дальнейшем ровно по этому место растечётся припой.
  • С заранее залуженного паяльника удаляем окислы (если они имеются) и прикасаемся им к палочке припоя. Припой должен лечь на жало ровной каплей. Если этого не происходит, значит паяльник плохо залужен.
  • Прикасаемся жалом к месту спайки. Нельзя ожидать, что при первом же прикосновении паяльника произойдет спайка. Для этого необходимо прогревать спаиваемые поверхности до температуры плавления припоя. Тепло от паяльника передается на спаиваемое место не сразу. Жесть, проволоки и другие тонкие части прогреваются довольно быстро, но не моментально. На прогрев толстых материалов нужно сравнительно много времени.
  • Для спайки тонких частей надо довольно медленно вести паяльником, передвигая его дальше, когда припой растечется и зальет шов. При спайке толстых предметов приходится относительно долго держать паяльник на одном месте и ждать, пока прогреются спаиваемые поверхности и припой растечется по шву.
  • Проведя паяльником на некоторое расстояние, двигают его немного назад, затем снова вперед и опять назад, до тех пор, пока припой не разольется ровной и чистой дорожкой. По мере израсходования припоя, его набирают с палочки. Набирать много припоя не следует, особенно, если спаиваемые поверхности ровно и плотно соединены; избыток припоя приведет к образованию натеков.
  • По окончании пайки необходимо смыть остатки кислоты водой. Если кислота плохо смывается, используйте мыло. Не смытая кислота приведёт к окислению металла.

Лучше всего обучаться пайке на белой жести. Её не нужно зачищать, но необходимо обезжиривать. При наличии жира кислота не смачивает поверхность жести. Ниже рассмотрены примеры спаивания проволок и жести. Для обучения можно повторить всё это.

Спаивание жести / листового металла

Далее в добавок к фотографиям будут идти схематические изображения. Вот условные обозначения:

Соединение «Впритык»

Соединение «Внахлёст»

Соединение «В замок»

Качество: Очень прочно

Спаивание проволоки

Соединение «Впритык»

Соединение «Внахлёст»

Соединение «С усилением»

Качество: Очень прочно

Для усиления на левом соединении используется намотанная виток к витку медная проволока, на правом — стержень и резьба обёрнуты полоской жести:

Спаивание проволоки и листового металла

Соединение «Впритык»

Соединение «Внахлёст»

Соединение «Насквозь»

Качество: Очень прочно

Заключение

Пайка — несомненно нужная вещь, использование которой решает многие проблемы с соединением деталей. Напоследок в качестве примера представлю несколько работ, в которых она использовалась:

Здравствуйте, уважаемые мастера по металлу! Я человек вообще далекий от этой темы, но так получилось, что меня "зацепило". И возник вопрос – чем можно спаивать концы медной проволоки в изделиях, типа того, что на фото? Это проволока с трансформатора, оттоженная в печи для мягкости. Диаметр 1 мм или чуть больше. Изделие вряд ли будет украшением – скорее, это оберег.

Очень жду ваших советов! Заранее спасибо!

Самое простое – обычным радиолюбительским ПОСом (припой оловянно-свинцовый). Сам ПОС и паяльник для него стоят недорого и продаются в магазинах электротоваров повсеместно.

А этот припой белого цвета? Не будет заметно на медной проволоке?

Его можно чем-нибудь закрыть (кожей, проволокой замотать – вариантов тысячи) или подкрасить. Или опустить весь узел в патинирующий раствор тиасульфата с уксусом – олово потемнеет вместе с медью, потом все отполировать, не трогая участок с припоем. Получится черенение в углублениях и место пайки будет незаметно для непосвященного. Выглядит это симпатично.

А если обязательно должен быть не белый припой, тогда надо расщедрится на медный припой и горелку. Но стоит это дороже и продается в специализированных магазинах.

Аккуратная пайка / Мастерские / В помощь стим-мастеру / Коллективные блоги / Steampunker.ru

Готовлю материал о почти самодельной пропанобутановой горелке, но процесс несколько затянулся. Сайт без внимания не оставляю, ну и подвигло поделиться некоторым опытом пайки. В недавней показанной работе, не плохой работе, обозначилась как раз проблема с излишками олова, при пайке элементов и сложностью зачистки от избытка олова.
(В материал добавлены новые фото. Макросъёмка.)

Попытаюсь показать способ с возможностью почти полной скрытности мест пайки, хотя для пайки мягкими припоями это довольно сложно, цвет припоя выделяется и отличен от цвета меди и латуни.
Однако, помня давний опыт, набрался наглости показать это на одном из самых сложных элементов, на котором «натаскивают» ювелиров, — пайка колец и цепочек.
Что нам потребуется видно на снимке.

Обычная медная или латунная проволока для изготовления звеньев цепочки. Естественно потребуется паяльник, горелкой быстрей и надёжней, но «набить руку» лучше с паяльником.
В качестве флюса пойдёт канифоль, но нужен спиртовой раствор канифоли, либо любой жидкий флюс. Я применил хлористый цинк. Требуется и олово, но вот олово надо сделать в виде тонкой пластинки, толщиной 0,1 – 0,3 мм. Лучше потоньше. Олово взял самое тонкое и сплющил его древними пассатижами. Ещё потребуется хитрая державка.
Прежде делал такую из деревянной бельевой прищепки, иногда усиливая её резинкой от велокамеры и малость подрезав «губки», что бы они прочно удерживали и сжимали вложенную для пайки деталь. Сейчас деревянной прищепки не нашёл и сделал примитивный зажим слегка похожий на прищепку, который «вихляется» и несколько менее удобен.
Аккуратно намотав проволоку на подходящий стержень, снимаем полученную «пружинку» и насекаем отдельные звенья будущей цепочки. Как правило, это выполняется бокорезами и концы звеньев имеют «фасонный» срез, однако лучше отсекать колечки звеньев будущей цепочки лезвием. Срез будет чище, и «припасовка» торцов получится более лёгкой. Применяя бокорезы, получим «фасонные» срезы проволоки и их будет сложней подготовить к пайке. С помощью плоского надфиля, а лучше применить металлическую пилку для ногтей (алмазная быстро «засалится») надо припасовать концы каждого звена до плотного соприкосновения всей поверхностью разреза. Ни в коем случае не следует зачищать поверхность звена там, где не будет пайки, а лучше, если проволока будет в лаковой изоляции. Обрабатываются только торцы.
Начав работать, вдруг обнаружил, что ничерта не вижу рабочую зону!!! Пришлось срочно искать бинокуляр, приводить в порядок и цеплять на голову.
Итак – продолжим….
На серии снимков показываю как готовились звенья цепочки. Намотать проволоку на подходящий стержень могут все, это пропустим.


Вот такие срезы получаются при работе бокорезами.


Здсь почти готово к пайке, но на левом срезе остался след бокорезов, его надо ещё поправить, иначе в лунке будет видно припой и его не удалить. Я нарезал заготовку из чистой медной проволоки, на которой нет ни лака, ни окислов. Паять будет несколько сложней.


Здесь можно сравнить первично отрезанное звено и почти готовое к пайке.
Следующий снимок сделан мобильником и плоховат. В фотике сдохли батарейки. Потом заменю фото.


Зажимаем звено губками прищепки (в губках надо сделать выборку, для удобства работы и надёжного удержания звена), вкладываем в разрез звена тонкую пластинку припоя, смоченный флюсом и, помогая прищепке, плотно сжимаем срезы и отсекаем лишний припой. Далее надо только прогреть место пайки любым доступным способом до плавления припоя и полного смыкания места пайки. Есть маленькая тонкость в момент пайки. С М О Т Р И Т Е….

Греть надо не жалом паяльника и не припой. На жале всегда есть остатки припоя, который в данном случае может навредить. Греть надо приложив паяльник горячим стержнем к плоскости колечка, прогревая проволоку звена кольца и уже проволока передаст тепло олову. В этом случае олово спаяет плоскости среза и будет просто тончайшей ниточкой, которую можно с трудом заметить. Когда олово расплавится, это сразу видно, надо чуть поджать колечко, что бы оно плотней сомкнулось, и шов был как можно более тонким. Если олово было несколько толстовато, то часть его может быть выдавлена, но к лакированной наружной поверхности оно не прилипнет и его очень просто убрать.
У меня проволока была довольно чистая, а олово я хоть и обжал пассатижами, но видимо недостаточно тонко и в нижней части звена олово всё же показалось. С дуру мазнул пальцем и только размазал, пришлось чуточку зачистить. Для того, что бы увидеть шов, надо его искать. Приглядевшись, конечно найдёшь, но не сразу….
Всё. Успехов всем. Может быть, этот способ пайки кому пригодится.
Звено в образце преднамеренно сделал чуть крупней, для лучшей видимости процесса. С более мелкой деталькой работа такая же, но показать сложней, да и выполнить будет более сложно. Мелочь, она всегда кропотливая….
PS При пайке твёрдыми припоями и правильном подборе припоя по цвету и температуре плавления шов получается абсолютно не заметен. Это можно проверить на любом обручальном кольце, паяным таким способом.
Как и обещал даю дополнительные фото в режиме макросъёмки. Переделывать ранее написанное не стану — долго. Текст будет с верху и за ним будет фото.
Показываю правильно подготовленное место пайки.срезы ровные и параллельные. Это не то колечко, что паял ранее. Подготовил другое.

Так заправляется олово в место пайки. Промерил толщину пластинки — 0,2 мм.Оставляется только зажатый в звене кусочек. Всё остальное надо срезать. Я срезал скальпелем. Прежде, для такого дела был специальный ножичек. Маленький, но острее бритвы.

Здесь в другом ракрусе и покрупней.

Это снять было сложно 10копеек и олово в плоскости

Вот так прогревалось место пайки. Это снимок телефоном, вчера забыл его разместить.
Место пайки вверху. Звено сжато «прищепкой» и поджато тисочками.

Ну и наконец макросъёмка шва паяного. Сделано 2 снимка но на одном подсветка обычной лампой, а вторую сторону подсветили светодиодом холодного света и получились дурацкие блики похожие на размазанное олово. Сегодня заходил внук. Показал ему запаянное звено. Спрашивает — а что в нём такого? Отвечаю — паяное.
ГДЕ !???? Пришлось показать.
Ну ты дед даёшь!!!

Припой для пайки алюминия Castolin 1827 д.2,0 мм (пруток)

Припой Castolin 1827 - мягкий припой содержащий серебро на кадмий-цинковой основе.

Хорошие смачивающие и текучие свойства.

Плотные, чистые швы. Для пайки алюминия, алюминиевых сплавов, меди и медных сплавов (латунь), нелегированных, низколегированных и нержавеющих сталей и соединений алюминия с медью, медными сплавами и сталями.

Для получения качественного паяного соединения необходимо использовать в сочетании с флюсом Castolin AluTin 51L.



Диапазон плавления - от +270º С до +280º С

Предел прочности Rm - 150-180 МПа

Хладостойкость - до -200º С

Химический состав:

Серебро Ag - 1.6 %

Кадмий Cd - 82.1 %

Цинк Zn - 16.3 %

Диаметр - 2 мм

Длина - 500 мм

Упаковка - 5 прутков

Важно! Припой содержит кадмий - производите пайку в хорошо проветриваемом помещении и не используйте данный припой если изделие контактирует с пищевыми продуктами.

Припой Castolin 1827:

  • хорошая текучесть
  • соединение разнородных металлов
  • отличное механическое сопротивление
  • хорошие механические и электрические характеристики

Область применения:

  • Элементы электрических коммуникаций, кабели, патроны ламп, холодильные установки
  • Благодаря хорошим низкому электро сопротивлению и высокой температуре распая, идеально подойдет для пайки электрических шин

Источники нагрева:

  • комплект газосварочный Castolin 2000 Flex, Castolin 3000 Flex, Castolin 4000 Flex Pro или аналоги
  • горелка газовая Castolin CT27 пьезо, Castolin СТ26 (BernzOmatic T757) пьезо, Castolin 500, Castolin 600 пьезо, Castolin 1350 пьезо или аналоги

Припой Castolin 1827 изготовлен в Европе.

Компания Castolin основана в 1906 году в Лозанне, Швейцария и, с тех пор, находится на переднем крае технологий защиты от износа и специальных соединений материалов.

Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.

Краткое руководство по выбору припоя

Проволочный припой - одна из самых популярных форм припоя, которая продается. Он используется во многих отраслях промышленности, в которых используется припой. Не все припоя одинаковые - разные провода подходят для разных применений и температур. Паяльная проволока также может сильно отличаться от в зависимости от типа припоя, который вы хотите приобрести. Паяльная проволока - это проволока с низкой температурой плавления, которая может плавиться вместе с паяльником.В зависимости от области применения и температуры пайки доступно множество различных типов паяльной проволоки.

Проволока припоя обычно бывает двух разных типов - припой из свинцового сплава и бессвинцовый припой. Есть также проволока для припоя с канифольным сердечником, в центре которой находится трубка, содержащая флюс. Свинцовый припой обычно изготавливается из сплава свинца и олова. Олово обычно используется со свинцом, поскольку оно имеет более низкую температуру плавления. Он имеет соотношение сплава 63/37 или 60/40. При работе с электрическими компонентами лучше всего подходит 63/37.Это означает, что этот припой имеет резкий переход между твердым и жидким состояниями при изменении температуры. Это свойство очень полезно для уменьшения холодных стыков, которые обычно возникают, когда компоненты движутся во время охлаждения.

В прошлом припой на основе свинца был отраслевым стандартом, хотя проблемы со здоровьем, связанные со свинцом, сделали его менее популярным выбором. В результате цена свинцового припоя и свинцового припоя за последние несколько лет снизилась.

Бессвинцовый припой в проволоке обычно содержит олово, серебро и медь.Бессвинцовые проволоки дороже припоев из свинцовых сплавов, а также их температура плавления выше. Это означает, что они требуют более высокого температурного потока. Проблема бессвинцового припоя в том, что он может быть очень хрупким. Бессвинцовые припои сыграли очень важную роль в уменьшении размеров портативных устройств. Когда малые форм-факторы с полупроводниками высокой плотности представляют собой корпуса с помощью бессвинцового припоя, они вызывают меньше проблем по сравнению с припоем на основе свинца.

При выборе паяльной проволоки важно понимать свои требования к пайке, чтобы убедиться, что покупка эффективно подходит для вашего применения.В сантехнике используется припой 95Sn / 5Sb и 97Sn / 3Cu. Некоторые примеры материалов, используемых в этой отрасли, включают 15Sn / 85Pb, 20Sn / 80Pb, 30Sn / 70Pb, 25Sn / 65Pb и 40Sn / 60Pb, а также алюминий и медь. В производстве витражей рекомендуется использовать 60Sn / 40Pb, но вы также можете использовать 50Sn / 50Pb и 63Sn / 37Pb, в зависимости от того, над чем вы работаете. Канифоль и кислотный припой сердечника также обычно используются в электрических цепях или электрических соединениях.

Майер Сплавы

Mayer Alloys - это дистрибьютор припоя, который имеет запасы и поставляет полную линейку припоев.Поскольку мы являемся главным дистрибьютором AIM Solder, все материалы, которые мы храним и поставляем, гарантированы и сертифицированы в соответствии со стандартами ISO 9001. Mayer Alloys предлагает полный ассортимент цветных металлов высочайшего качества, специализирующийся на сплавах на основе олова и свинца, а также сплавах без свинца для производства и / или изготовления. В большинстве случаев мы отправим ваши товары в тот же день, когда они были заказаны. Служба поддержки клиентов и техническая поддержка всегда доступны, чтобы гарантировать, что вы получите нужные материалы. Для получения технической поддержки свяжитесь с нами по телефону 888-513-7971 или напишите нам по адресу sales @ mayeralloys.com.

Как припаять провода

Научиться паять провода сейчас как никогда важно. Домовладельцы все чаще берутся за ремонт бытовой техники, такой как посудомоечные машины и холодильники. Когда вы знаете, как паять, небольшие приборы, такие как электрические чайники и простые электронные предметы, больше не нужно выбрасывать, если они неисправны. Приложив терпение и немного практики, вы сможете научиться паять провода как для ремонта, так и для забавных проектов.

В этом простом проекте вы будете спаять вместе оголенные концы двух многожильных медных проводов с пластиковым покрытием.Для выполнения этой задачи не требуется специальных навыков. Поскольку материалы такие недорогие, у вас будет достаточно возможностей попрактиковаться в обрезке проводов, прежде чем делать окончательное паяное соединение.

Метрики проекта

  • Время работы : 5 минут
  • Общее время : 20 минут
  • Уровень квалификации : Начинающий
  • Стоимость материалов : от 25 до 50 долларов

Инструменты и расходные материалы, которые вам понадобятся

  • Паяльник
  • Жала паяльника
  • Губка и вода
  • Подставка под паяльник
  • Припой для канифольных стержней 60/40
  • Флюс для канифольной пасты
  • Термоусадочная трубка
  • Тепловая пушка
  • Инструмент для зачистки проводов
  • Защита глаз

Инструкции

Вместо покупки отдельных паяльных компонентов вы можете купить паяльную станцию, которая включает в себя паяльник, подставку и очиститель для жала.Поскольку вся станция подключается к розетке, уменьшается нагрузка на шнур паяльника, так как шнур не должен проходить непосредственно в розетку. Это важно для деликатных движений руки при пайке.

Свинцовый припой 60/40, состоящий на 60 процентов из олова и на 40 процентов из свинца, давно используется для пайки и безопасен при правильном обращении. Для максимальной безопасности выбирайте бессвинцовый припой, состоящий из 99,3% олова и 0,7% меди.

  1. Подготовьте безопасное рабочее место

    Убедитесь, что ваше рабочее место хорошо вентилируется, особенно при работе с припоем на основе свинца. Поскольку жала паяльника может колебаться от 600 до 800 градусов по Фаренгейту, работайте на негорючих поверхностях, так как расплавленный припой может стекать. При работе с припоем на основе свинца обязательно тщательно мойте руки после работы с припоем. При работе с припоем используйте защиту для глаз.

  2. Зачистите провода

    Снимите 1/2 дюйма пластикового покрытия с проводов с помощью приспособления для зачистки проводов. Старайтесь не оставлять слишком много или слишком мало пластикового покрытия.Удаление слишком малого количества пластикового покрытия затруднит пайку. Удаление слишком большого количества пластикового покрытия приведет к обнажению чрезмерного количества медной проволоки и потребует использования дополнительных термоусадочных трубок. Обязательно используйте инструмент для зачистки проводов правильного калибра, чтобы случайно не отрезать жилы.

  3. Добавить термоусадочную трубку

    Найдите трубку наименьшего диаметра, которая пройдет поверх проволоки с пластиковым покрытием. Если вы выберете слишком большую трубку, она не сожмется до нужного размера.Что касается длины, трубка должна покрывать стык, плюс еще 1/2 дюйма с каждого конца. Наденьте термоусадочную трубку на провод и опустите ее на фут примерно на фут.

  4. Присоединяйтесь к проводам

    Осторожно очистите отдельные жилы проволоки. Сдвиньте провода друг к другу, сцепив жилы. Слегка скрутите сетчатые провода. Если скрутить провода слишком сильно, припой не сможет проникнуть. Однако диаметр стыка должен быть меньше диаметра термоусадочной трубки.

  5. Расположите провода

    Расположите провода так, чтобы они были приподняты над рабочей поверхностью. Плоские провода могут прилипнуть к поверхности из-за припоя. Зажимы типа «крокодил» или даже бытовые металлические пружинные зажимы могут быть изготовлены для подъема проводов.

  6. Добавьте канифольный флюс

    Осторожно вотрите небольшое количество канифольной флюсовой пасты в соединенные провода, чтобы покрыть всю медь. Канифольный флюс поможет втянуть припой в сетчатые жилы.

  7. Подготовка к пайке

    Подключите и включите паяльник. Разверните около шести дюймов припоя, чтобы обнажить конец и приготовить его к использованию.

    По мере того как паяльник нагревается, протрите жало влажной губкой, чтобы удалить предыдущее окисление. Для первого нагрева нового паяльника в этом нет необходимости.

  8. Припаиваем провода

    Прикоснитесь нагретым концом паяльника к стыку проводов.Крепко удерживайте наконечник на месте в течение нескольких секунд, чтобы нагреть проволоку. Слегка прикоснитесь оголенным концом припоя к стыку проводов. Нагрев должен заставить припой мгновенно расплавиться и втянуться в сетчатые жилы.

  9. Усадите трубку

    После того, как припой полностью остынет, наденьте термоусадочную трубку на соединение. Убедитесь, что он расположен ровно. Проведите тепловым пистолетом по трубке, пока она полностью не сузится.

Как паять | Паяльная проволока для электроники

Мэтью Вудсон

Для любителей, которые хотят создать свою собственную электронику с нуля, в каждом проекте наступает момент, когда две металлические поверхности должны слиться.Припой, который превращается из гибкого твердого вещества в жидкость, а затем обратно в твердое вещество за секунды, - это волшебный металлический клей, благодаря которому это происходит.

Припой тоже может доставить неприятности. По эстетическим и функциональным причинам вы захотите научиться работать с ним чисто и аккуратно, потому что небрежная пайка означает, что ваш проект может не работать.

Торговые инструменты

Паяльная станция Weller

Ничего особенного не надо.Паяльник-карандаш мощностью от 15 до 40 Вт подойдет. Эта подставка очищает утюг и не дает ему скатиться к вам на колени, когда вы не паяете (это не весело).

Инструмент для зачистки проводов

Хороший прост в использовании и подходит для проводов разных размеров.

Нож для резки заподлицо

Вам нужен маленький, около 4 дюймов, который может резать прямо напротив доски.

Проволока для припоя с оловянным выводом

Чтобы избежать вязкого беспорядка, не покупайте слишком толстый припой - для работы с электроникой лучше всего подходит диаметр около 0,032 дюйма.

Доска для обучения навыкам пайки

Для дневного проекта ищите комплект, в который входят компоненты и печатная плата.

Знакомство с материалами

Мэтью Вудсон

Печатные платы (PCB) соединяют вместе электронные компоненты (конденсаторы, резисторы, светодиоды, микроконтроллеры, розетки и т. Д.)). Припой дает этим компонентам структурную и электрическую опору в местах их установки, называемых контактными площадками. Важно, чтобы эти поверхности изначально были чистыми, поэтому протрите печатную плату неабразивным скребком.

Выводы компонентов

Мэтью Вудсон

Провода, выходящие из компонентов, называются выводами. Некоторые детали, такие как микроконтроллеры, поставляются с жесткими выводами, которые совпадают с контактными площадками на печатной плате, а другие, например резисторы, поставляются с более длинными выводами, которые изгибаются, чтобы соответствовать.Некоторые части имеют один вывод, некоторые два, некоторые 28 и более.

Добавить компоненты на плату

Мэтью Вудсон

Чтобы подключить компонент к плате, протолкните его выводы через отверстия в контактных площадках (только один вывод входит в каждую контактную площадку) и согните их примерно на 45 градусов, чтобы компонент не выпал. Затем возьмите утюг, как карандаш, и прижмите его к подушечке и грифелю на 1 секунду. Затем протолкните примерно 1–3 мм припоя между выводом и контактной площадкой, чтобы он расплавился о нагретые компоненты.

Удерживайте наконечник неподвижно еще одну или две секунды, чтобы припой мог стекать вокруг вывода. Важно нагревать сами компоненты, а не припой напрямую, что может вызвать холодное соединение; Компоненты, которые недостаточно горячие, не будут должным образом сцепляться с припоем, в результате чего соединение станет слабым.

💡 Старайтесь не допускать попадания этого металла на руки - не только припой горячий, но и токсичный свинец. После пайки вымойте руки, чтобы не оставлять следов на коже.

Проверить соединения

Мэтью Вудсон

Идеальное соединение будет выглядеть как небольшая выпуклость вокруг провода и полностью закроет контактную площадку.Если часть площадки все еще открыта или соединение плоское, значит, вы использовали недостаточно припоя, и вы можете получить неполное соединение. Чтобы исправить это, просто добавьте больше припоя, но не слишком много - это может создать нежелательное соединение, замкнув цепь и направив электричество по неправильному пути.

Отрезать свинец

Мэтью Вудсон

Последний шаг - обрезка проводов. Если они останутся слишком длинными, они могут погнуться и коснуться друг друга, что может вызвать короткое замыкание.Используя кусачки, отрежьте каждый провод чуть выше насыпи припоя. Держитесь за конец поводка, чтобы не попасть в глаз летящей проволокой.


Как соединить два провода

Присоединить провод к проводу

Припой

также отлично подходит для сварки проводов. Совместите калибр каждого провода с маркировкой на приспособлении для зачистки проводов и удалите примерно 3 мм изоляции с его конца.

Олово до кончиков

Нагрейте оголенные провода с помощью паяльника и покройте концы тонким слоем припоя - процесс, называемый лужением, - чтобы обеспечить надежное соединение проводов. Затем соедините провода, прижав утюг к обоим кончикам проводов и сплавляя их вместе. Как только припой расплавится, снимите утюг и удерживайте провода, пока металл не остынет. Затем вы - и ваши провода - настроены.


Не забывайте убирать

Популярная механика

Поскольку паяльник нагревается почти до 400 F, жало быстро окисляется, образуя ржавчину припоя, которая блокирует поток тепла. Поэтому перед пайкой каждого соединения используйте влажную губку, чтобы очистить кончик утюга (он чистый, когда блестит), чтобы удалить любые налеты.

Советы и приемы для создания надежного подключения

Когда дело доходит до работы с электрической системой вашего автомобиля, даже опытные профессионалы разочаровываются. Периодические проблемы, ремни безопасности под панелью управления, похожие на спагетти, и годы исправлений и исправлений, как правило, только усугубляют ситуацию. По нашему опыту, около 90% всех проблем с электричеством связаны с плохим соединением.

Обжимные клеммы эффективны и работают хорошо, а в некоторых случаях требуются, но со временем может возникнуть коррозия и вызвать проблемы с подключением.Пайка - лучший вариант для длительного ремонта, поэтому знание того, как правильно паять провода, может стать достойным навыком. Уловка при пайке заключается в том, чтобы убедиться, что соединение полностью нагрето, а не соединение холодной пайки. Холодное паяное соединение возникает, когда горячий припой попадает на холодную проволоку, затвердевая. Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протягивается через жилы провода.

При пайке есть несколько советов и приемов, которые помогут добиться наилучшего соединения.Эти советы подходят для любого паяного проводного соединения. При пайке всегда рекомендуется по возможности отсоединять провода от электроники, так как тепло может легко передаваться на электрические компоненты.

Пересечение потоков

Существует один способ скручивания проводов для пайки - горизонтальное скручивание, при котором получается непрерывная длина провода. Пиг-хвост, в котором провода согнуты под углом 90 градусов к остальной части провода, НЕ является подходящим соединением и вызовет проблемы, не делайте этого.

Начните с пересечения проводов крест-накрест, примерно посередине зачищенного участка.

Затем скрутите провода друг с другом.

Убедитесь, что обертка плотная. Это также отличный способ подключить несколько проводов к одному выводу.

Heat Don’t Lie

Лучший способ узнать, достаточно ли горячее паяное соединение, - это увидеть жилы провода в самом припое. Всегда помещайте паяльник или пистолет ПОД проводами и добавляйте припой ВЕРХ провода.Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.

Поместите паяльник под провода и нанесите припой сверху. Это помогает начать теплопередачу, нанося припой в точке соединения утюга и проводов, а затем перемещая припой наверх.

Я кричу, ты кричишь, мы все кричим о… трубке…

Нельзя просто оставить паяное соединение открытым, это цепь под напряжением.Изолента - это нормально, но большинство людей не используют качественную ленту. Лучшее решение для прикрытия паяных проводов - это термоусадочная трубка, и ее необходимо установить ДО пайки. Как только припой остынет, просто наденьте трубку на соединение и воспользуйтесь зажигалкой или термофеном, чтобы усадить ее. Просто убедитесь, что вы используете провод подходящего размера.

Термоусадочная трубка - лучший способ герметизировать паяные соединения. ПЕРЕД пайкой убедитесь, что вы продвинули трубку на несколько дюймов за соединение. Если термоусадочная трубка недоступна, используйте изоленту хорошего качества, например 3M Super 33.

Если вам нужно использовать изоленту, а иногда не удается этого избежать, вам нужна одна конкретная марка и модель - 3M Super 33 или Super 88. Это тоже не шутка. Лента стоимостью 1 доллар за рулон - это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, кроме случаев экстренного ремонта. Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они держатся, прилипают и герметизируют соединения, не падая через четыре месяца. Super 33 - это стандарт в профессиональной индустрии, и вы всегда должны держать рулон в ящике для инструментов.Дешевый материал для связывания проводов и для того, чтобы держать полотенце в руке, когда вы отрезаете палец, вот и все.

Хорошее соединение имеет решающее значение для любой электромонтажной работы, полностью нагретое паяное соединение должно выглядеть так, где вы можете видеть отдельные жилы, покрытые припоем.

Если вы последуете этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит годы беспроблемного обслуживания. Если вы этого не сделаете, что ж, тогда вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, выполняя свою лучшую позу человека, сложенного оригами, и жалеем, что сначала не спаяли ее.

Ознакомьтесь со всеми инструментами и оборудованием , доступными в NAPA Online, или доверьтесь одному из наших 17000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как паять провода, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

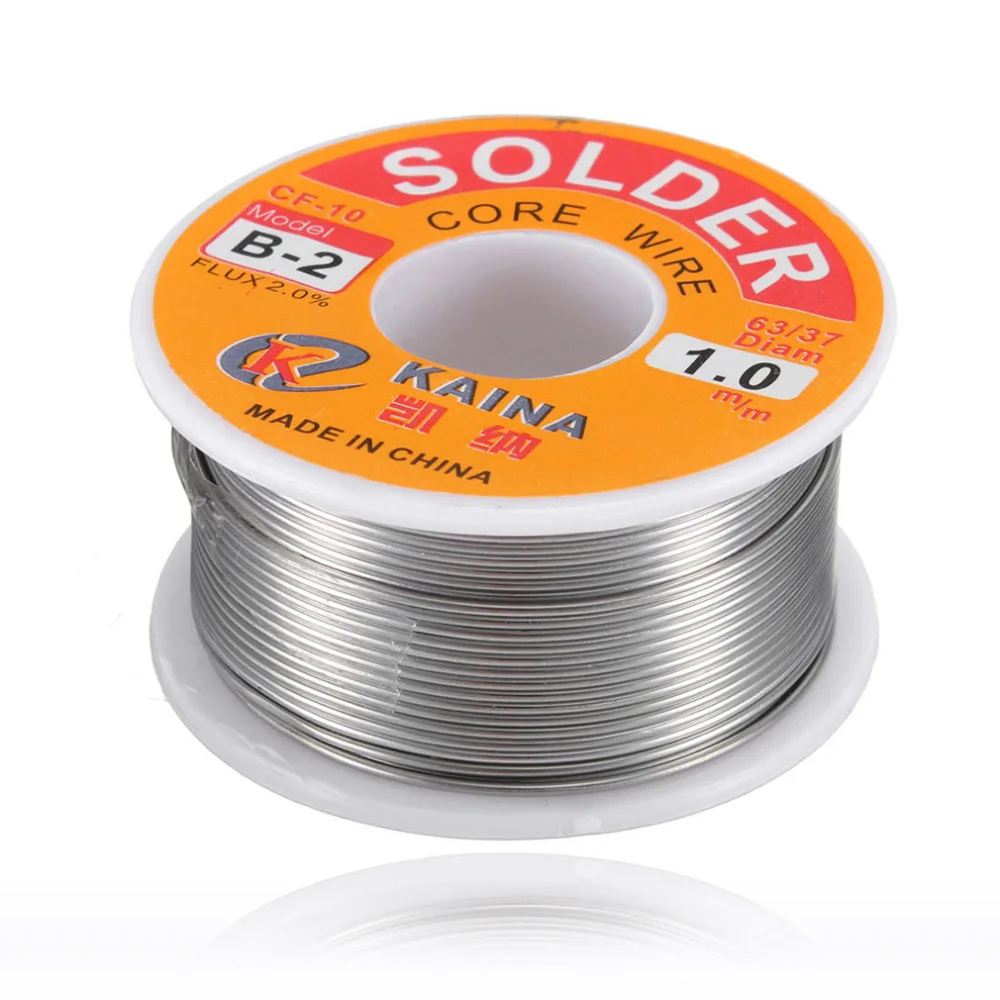

Паяльная проволока и канифольный флюс

Паяльная проволока используется во всех типах электронных сборок, которые используются сегодня. Поскольку разнообразие электронных сборок настолько велико и разнообразно, доступен широкий спектр припоев и флюсов для создания оптимальных схем и соединений.
Припой - это смесь различных материалов, которые вместе образуют связующий материал при нагревании и охлаждении. Паяные соединения создают прочное соединение между двумя металлами. Состав двух металлов будет определять температуру плавления припоя. Таким образом, припойная проволока может быть изготовлена ​​с учетом различных требований к сборке. Если конечный продукт будет использоваться в высокотемпературной среде, например, под капотом в автомобиле, тогда можно использовать уникальную комбинацию материалов для достижения желаемых свойств.Чаще всего в проволоке для пайки используются свинец (Pb) и олово (Sn). Мягкий припой обычно плавится в диапазоне 190-900 ° F. Некоторые сборки требуют удаления свинца из припоя из-за его токсичности, и в этих случаях свинец обычно заменяют другими элементами.

Паять проволоку рукой помощи.

Паяльная проволока, используемая в настоящее время в электронной промышленности, почти всегда содержит полую сердцевину, заполненную флюсом. Флюс необходим для создания оптимальных электронных соединений и доступен в различных конфигурациях.Стандартный флюс обычно содержит канифоль, но для достижения определенных результатов иногда используются другие материалы. Например, водорастворимый флюс используется для очистки паяных соединений с помощью водной системы очистки под высоким давлением. Другие конфигурации могут потребоваться, если соединяемые материалы особенно загрязнены.

Полая паяльная проволока с флюсовым сердечником.

Circuit Specialists предлагает несколько различных типов паяльной проволоки с использованием различных металлов и химического состава флюсов.Паяльная проволока доступна со стандартным соотношением выводов олова 63/37, а также 60/40, а также имеет различные типы бессвинцовой припойной проволоки, в которой используется серебро или сурьма для замены недостающего вывода. Флюс также доступен в пастообразной или жидкой форме, чтобы удовлетворить методы сборки и предпочтения монтажного персонала.

Учебные пособия по светодиодам

- Пайка проводов к светодиодным лентам RGB

Светодиодные ленты

RGB - такой универсальный продукт, потому что их можно легко разрезать по заданным линиям разреза и подключать в любой точке между медными точками на светодиодной ленте Освещение, длина разреза зависит от продукта.В приведенном ниже руководстве вы найдете полное руководство по обрезке 4-проводных светодиодных лент RGB и пайке провода непосредственно к светодиодной ленте.

1.) Паяльные инструменты

Перед тем, как приступить к пайке провода к светодиодной ленте, важно убедиться, что у вас есть подходящие инструменты для вашего паяльного проекта. Мы рекомендуем использовать любой паяльник мощностью 30-60 Вт с регулируемой температурой и способный паять при температуре около 500-600 ° F. Лучше всего использовать более мощный утюг, чтобы не тратить много времени на нагревание стыка, что может повредить компоненты.В то же время слишком горячий утюг может повредить его компоненты. Мы также рекомендуем использовать тонкий припой из канифоли и влажную губку или металлическую подушечку для очистки кончика паяльника.

2.) Чистка паяльника

Важно, чтобы на паяльнике было чистое жало, чтобы паяльные соединения не перекрывали друг друга. Регулярно очищайте кончик паяльника, чтобы ваши стыки оставались как можно более чистыми и маленькими.

3.) Закрепите свою светодиодную ленту RGB

Используйте несколько кусочков малярной ленты, чтобы закрепить светодиодную ленту RGB, чтобы она не двигалась во время пайки.

4.) Залудите многожильный провод RGB 18-22AWG

Когда паяльник достаточно нагреется, залудите многожильный провод RGB 18-22AWG, нанеся небольшое количество припоя непосредственно на многожильный провод. После того, как вы закончите этот шаг, ваш провод должен быть серебристого цвета и больше не выглядеть скрученным.

5.) Лужите медные точки на светодиодной ленте RBG

.

Следующий шаг - залудить медные точки на светодиодной полосе, расплавив небольшое количество припоя непосредственно на медные точки.Не наносите столько припоя, чтобы припой не перекрывался, это вызовет нежелательные изменения цвета на светодиодной полосе RGB.

6.) Подсоедините провод к полосе света

.

После того, как вы залужили провод и медные точки на светодиодной полосе RGB, вы можете соединить их вместе. По отдельности поместите провод на медные точки, а затем поместите паяльник поверх обоих, чтобы нагреть каждый припой, чтобы он расплавился и превратился в единое целое. Обязательно держите достаточно долго, чтобы не образовался «холодный припой»."

* ХОЛОДНЫЕ ПАЙКИ ПРОИЗВОДИТСЯ, КОГДА ТОЛЬКО ОДИН ИЗ СОЕДИНЕНИЙ НАГРЕВАЕТСЯ И ПОДКЛЮЧАЕТСЯ, А ДРУГОЙ ЕЩЕ ХОЛОДНЫЙ. ХОЛОДНЫЕ ПАЙКИ НЕ ПРОВОДЯТ ЭЛЕКТРИЧЕСКИЙ ТОК. *

7.) Вид припаянного провода к световому фильтру

После того, как вы правильно соединили провод со светодиодной лентой, ваш окончательный результат должен выглядеть примерно так. Обратите внимание, что паяные соединения чистые и не перекрывают друг друга.

8.) Проверьте свой припой

После высыхания подключите только что припаянную светодиодную ленту к соответствующему источнику питания и проверьте подключение.

* ОТКАЗЫВАЮТСЯ СОЕДИНЕНИЯ ИЗ-ЗА ХОЛОДНОГО СОЕДИНЕНИЯ. ЕСЛИ ВЫ ЗАМЕТИЛИ ЛЮБУЮ ИСКРУ ИЛИ ДЫМ, У ВАС БОЛЬШЕ ВЕРОЯТНОСТИ ИМЕЕТСЯ ПЕРЕКРЕСТНОЕ ИЛИ ДУГОВОЕ СОЕДИНЕНИЕ. *

9.) Подготовка к термоусадке

Отогните клей 3M, чтобы покрыть паяное соединение термоусадочным материалом. Если у вас нет термоусадки, можно использовать небольшое количество горячего клея.

10.) Термоусадка и повторное испытание

Используйте термоусадочный пистолет для термоусадки, чтобы защитить паяные соединения, а затем проверьте еще раз, чтобы убедиться в правильности соединения.

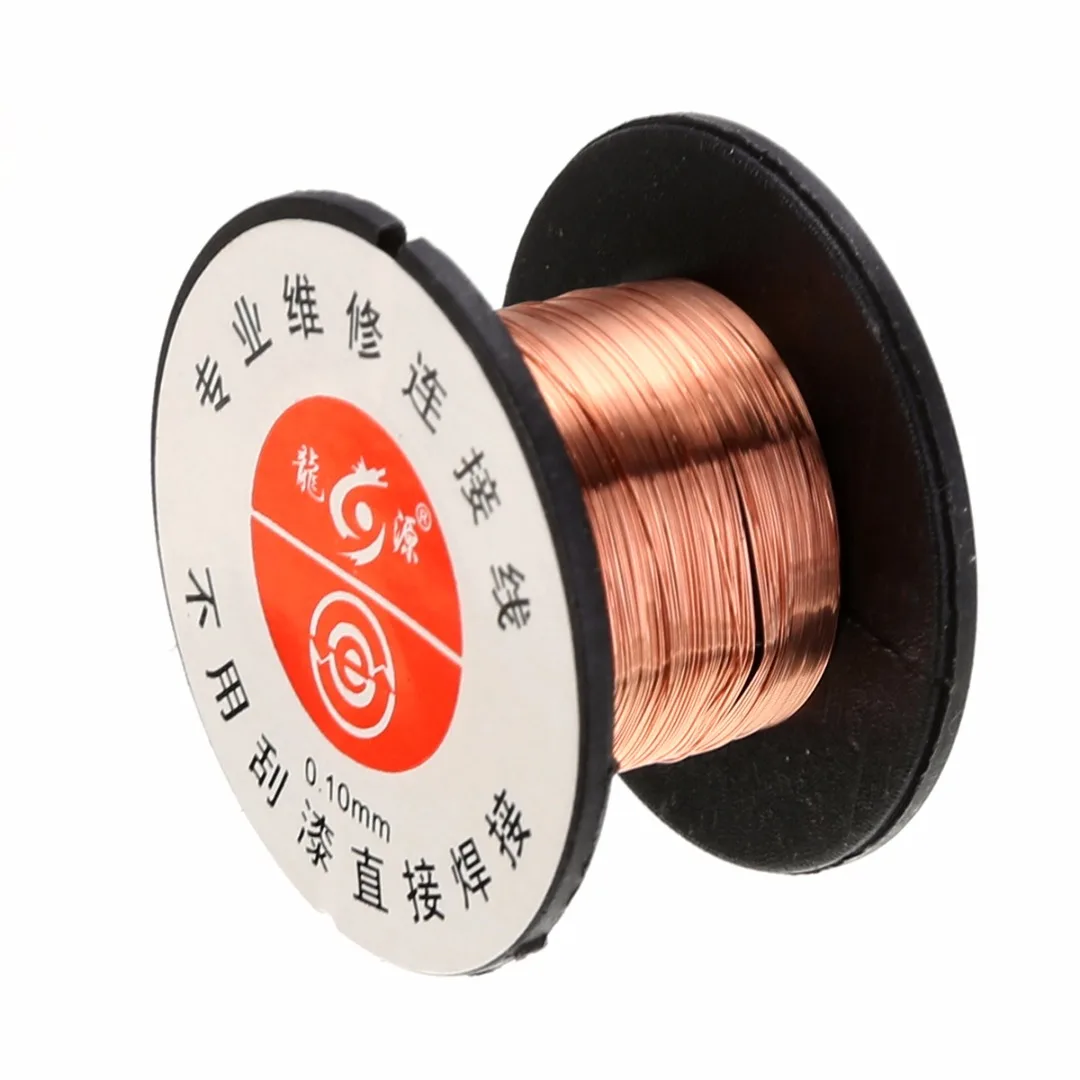

Типы паяльной проволоки и способы пайки

Когда вы слышите термин «пайка», что приходит вам в голову? Это процесс, похожий на сварку. При пайке складываются вместе разные кусочки проволоки / металла. Это достигается, когда мы используем отдельный сплав, который называется припоем, и помещаем его между деталями, которые необходимо соединить. Когда вы это сделаете, теперь вам необходимо нагреть припой с помощью паяльника, горелки или пистолета, чтобы расплавить его.Когда припой остывает, он затвердевает и образует плотную связь между деталями.

Это наиболее распространенный тип припоя, который используется чаще всего. Это потому, что он используется в электронике и сантехнике. Этот процесс уникален тем, что создает электрические соединения и связь между электронными компонентами и печатными платами. В процессе также можно соединять медные трубы непосредственно с их соединителями. Чтобы сделать эти типы соединений законченными, тип паяльной проволоки, который используется для выполнения этого процесса для электроники, сделан для смеси тонких, а также других типов металлов.Для сантехники вам рекомендуется добавить кислотное вещество, называемое флюсом, это важное вещество, поскольку оно обеспечивает более прочное соединение. Для соединения корпусов используется электрический или газовый паяльник.

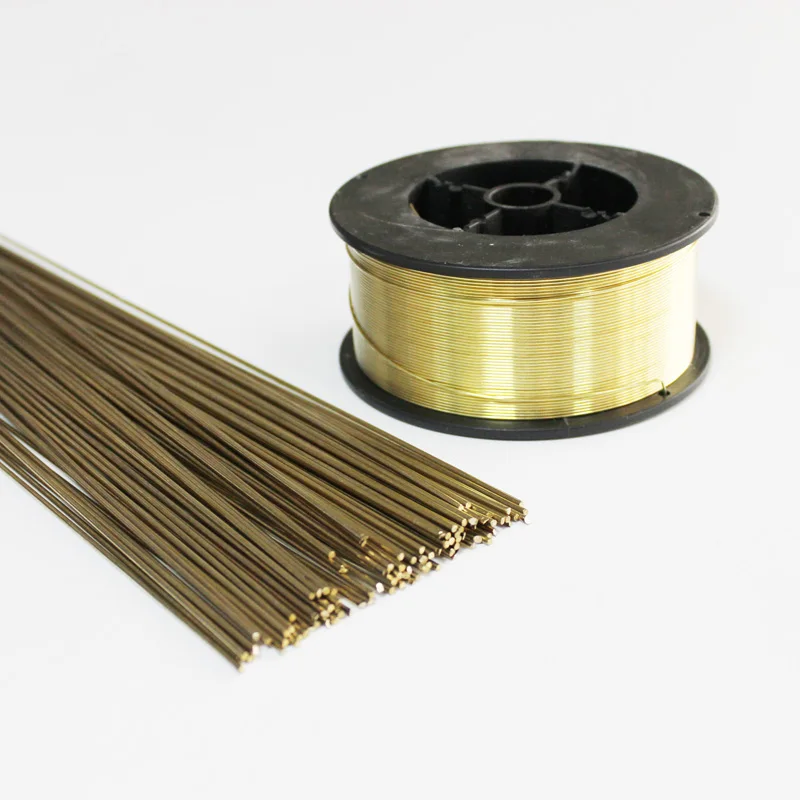

Если вы хотите получить более прочное соединение, тогда вам нужно использовать твердую пайку. он предполагает использование высоких температур, чтобы паяльный материал легко плавился. В качестве материала здесь будет использована латунь или даже серебро. Чтобы расплавить его, вам также понадобится паяльная лампа с высокой температурой.Поэтому то, что будет склеивать, сначала нагревают до точки плавления серебра или латуни. Когда он остынет, он просто создаст этот прочный сустав. Вы также можете использовать серебряную пайку, если хотите соединить кусочки меди, серебра и даже латуни.

Те материалы, которые плавятся при более высоких температурах, должны будут использовать этот процесс пайки. Когда вы сравните пайку твердым припоем и твердую пайку, вы поймете, что это почти одно и то же. Это связано с тем, что соединенные между собой куски металла сначала нагреваются, а не расплавляются.После того, как основные металлы достигают этого уровня нагреваемой пинты, материал припоя помещается так, чтобы заполнить металл. Он мгновенно расплавится, так что расплавленный наполнитель легко соединится с используемыми основными металлами.

Оборудование или паяльный материал

Если вы хотите заняться сложной пайкой электронных деталей, рекомендуется использовать паяльник. Утюг выполнен в виде наконечника карандаша. Наконечник - единственный, который нагревается при пайке и расплавляет припой.Для тех, кто хочет использовать паяльный пистолет, очевидно, что это более крупный блок, который имеет ручку, которая будет захватывать устройство, а найденный здесь наконечник также большой. В основном это оружие используется для крепления более крупного оборудования.

Вы также можете использовать паяльную горелку для больших проектов, требующих большего количества тепла для их плавления. Это распространенный способ пайки меди, а также других типов труб. Этот способ не самый лучший, если вы хотите работать с хрупким электронным оборудованием.

  • На первом этапе вам необходимо подготовить провода для пайки.

Вы не просто паяете провода таким образом, вам нужно уделить особое внимание некоторым вещам, прежде чем приступить к их соединениям и склеиванию. Если у вас есть многожильные провода, следует также обратить особое внимание. Вам нужно убедиться, что нити проводов скручены вместе, чтобы они были упорядочены. Таким образом, они также будут вести себя как единое целое, а не каждый провод становится независимым от других.Для этого рекомендуется добавить в паяльную нить смолу. Таким образом, припой будет хорошо течь, когда вы утонете провода.

  • Пришло время истончить ваши провода

Лужение включает в себя плавление припоя в проводах непосредственно перед пайкой. Когда вы это сделаете, пайка стыка станет намного проще. Это обеспечит быстрое распределение тепла. Помните, что кусочки просто требуют тепла на очень короткое время, перегрев повредит провода.Использование слишком большого количества тепла также приведет к разрушению близлежащих компонентов, например, вашей печатной платы. Поэтому процесс должен быть быстрее, но эффективнее. Слишком большая пайка также сделает провода жесткими.

  • Теперь вы можете соединить провода механически.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
