МЕДНАЯ ПРОВОЛОКА – 34 Вида: Украина (Киев)

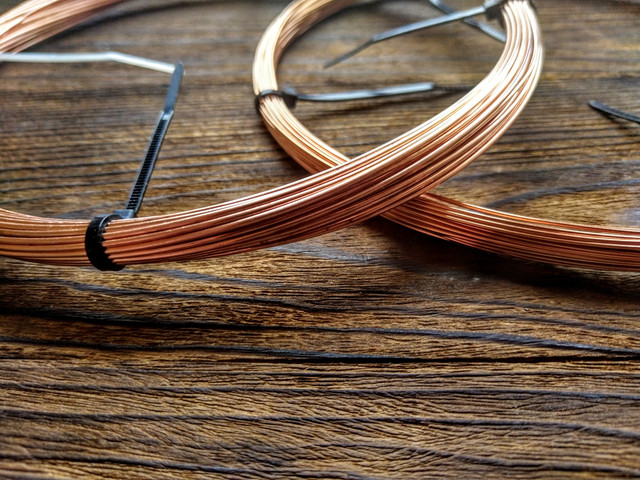

Медная проволока – Популярный материал для творческой деятельности



Проволока разных видов давно и достаточно успешно применяется не только в машиностроении, ремонтных работах или строительстве, сельском хозяйстве и в различных бытовых потребностях, но и рукоделии. Несмотря на внешнюю простоту и даже незатейливость, у такого товара безграничный потенциал, позволяющий собственноручно сделать не только немало красивых изделий, и полезных, достаточно функциональных. Как известно, современная проволока для рукоделия может иметь разную жесткость, диаметр, вариант сечения и самый разный внешний вид, в результате чего, и отличаться по общим характеристикам и больше подходить для тех или иных задач. Что такое проволока из меди, каким бывает данный материал и в каких сферах хенд мейд мастерства он может применяться, сегодня попробуем разобраться. Купить проволоку отличного качества, в богатом ассортименте и по приемлемой цене предлагает наш магазин рукоделия 100 Идей.



Медная проволока – Что это?

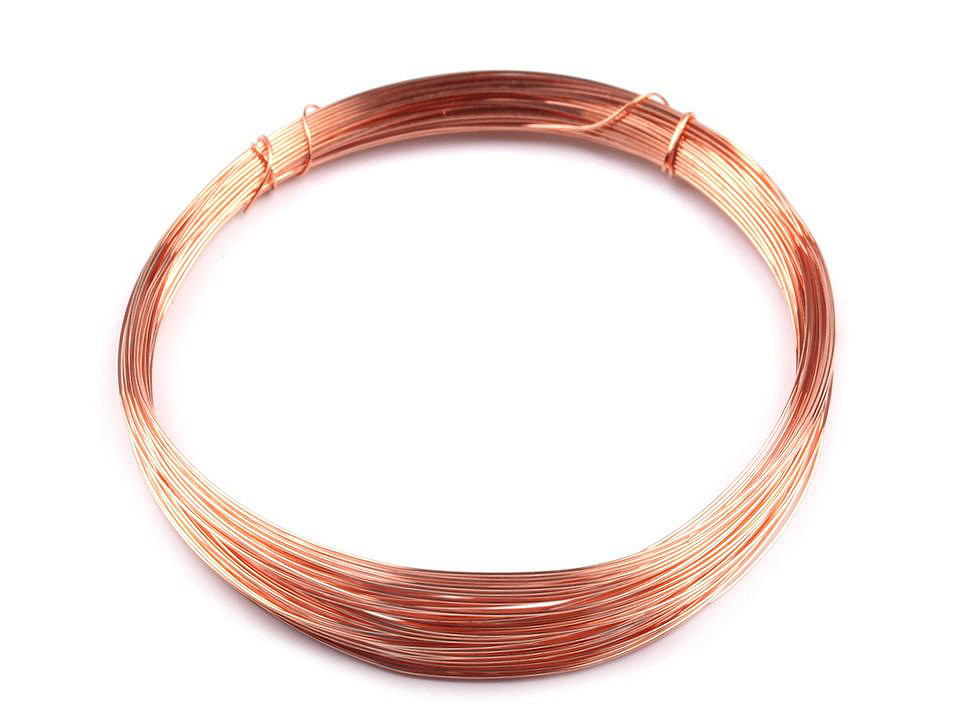

Медная проволока – это прочная, зачастую тонкая металлическая нить. По форме зачастую круглая, крайне редко встречается шестиугольное сечение, квадратные или овальные вариации. Металлическая проволока на современном рынке изготавливается преимущественно из алюминия, цинка, никеля, различных смешанных сплавов, но одна из самых популярных в рукоделии – это именно проволока медная. Если коснуться производства данного товара, то он изготавливается путем катанки или непрерывного литья, после металлическую нить обжигают в специальных печах для увеличения прочности и износостойкости, и при надобности, убирают образованный налет и применяют декоративные краски для придания желаемых расцветок. После этого медную проволоку купить можно в удобных для хранения, использования и транспортировки, мотках и катушках намоткой разной длины. Это позволяет мастерам подобрать идеальный вариант для разных масштабов работ или согласно частоты использования. Кроме этого, в 100 Идей в широком ассортименте продаются всевозможные сопутствующие товары.



Медная проволока – Разновидности



Купить медную проволоку для творчества можно в немалом разнообразии. По составу такой товар разделяется:

  • из чистой меди;
  • из меди с примесью олова.

Кроме этого, товар может быть луженным или нет, с покрытиями и без них.

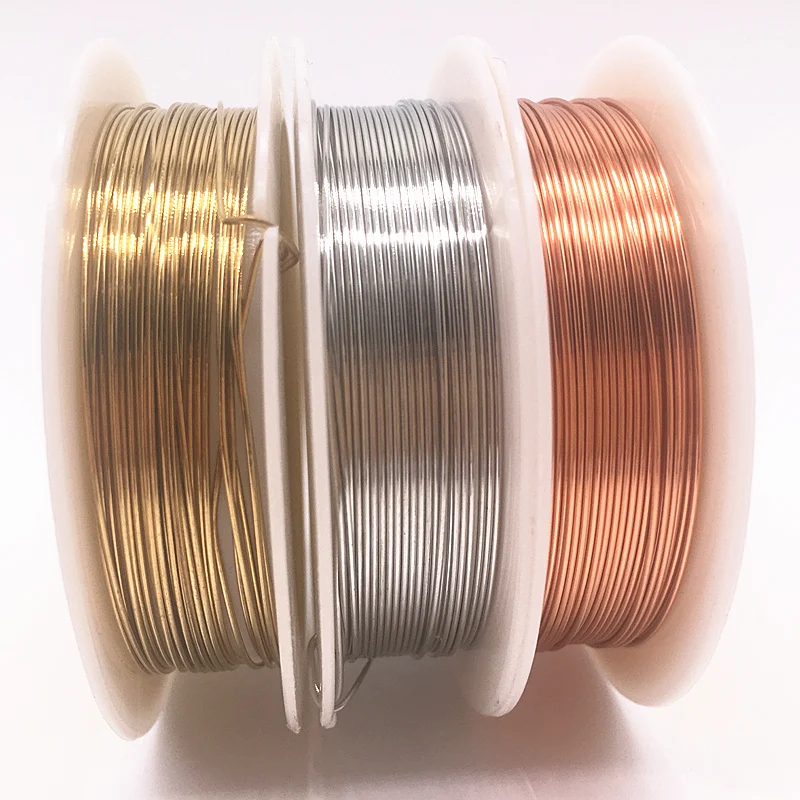

Стандартный цвет проволоки из меди – это золотисто-рыжеватый или красновато-розовый оттенок, но медная проволока, предназначенная для рукоделия окрашена во всевозможные цвета и их оттенки – так материал получает большую внешнюю декоративность и является более удобной, можно подобрать в тон таким элементами, как бусины жемчужные, бисер, хрустальные бусинки и так далее.

Так же у медной проволоки обычно присутствует стойкое защитное покрытие, продлевающее строк службы металлической фурнитуры, оберегающее от коррозии и других погрешностей.

По твердости проволока для хенд мейд бывает мягкой, средней жесткости и твердой, но медная относится к достаточно мягким и хорошо поддается моделированию.

По стандартам качества проволока из меди не должна иметь фиолетовые оттенки или оттенки синего (помимо декоративных вариантов для творчества и рукоделия).



Медная проволока – Преимущества



Проволока из меди – востребованный товар, который ценится благодаря таким положительным качествам:

  • Высокая прочность. Крайне неохотно проволока разламывается или рвется как во время творческого процесса, так и при дальнейшем использовании.
  • Огромный ассортимент. Среди такового присутствует и разная цветовая гамма, и возможность купить проволоку медную в разных диаметрах и катушках с разной намоткой. Порой отличается и вид сечения, хотя чаще всего встречается круглый.
  • Универсальность. Применяется как в искусстве скрапбукинг, так и в бисероплетении, в декоре, скульптуре и многом другом.
  • Замечательная пластичность. Легко моделируется, сгибается, завивается и поддается любым видам моделирования.
  • Стойкость. Умеет неплохой уровень прочности к высоким температурам, повышенной влажности, коррозии и другим неблагоприятным факторам окружающей среды.
  • Долговечность и практичность. Возможность многократного разгибания и сгибания проволоки, повторного использования в других авторских работах.
  • Доступная цена. Достаточно низкая стоимость на товар позволяет работать с проволокой из меди без нанесения ущерба бюджету.
  • Удобство в использовании. Лишний кусочек проволоки несложно откусить кусачками.
  • Хорошая сочетаемость. Имеется в виду то, что разноцветная проволока медная для рукоделия весьма гармонично смотрится со множеством других материалов для хенд мейд. Для данных целей подойдет лента атласная, стеклянные шарики для новогоднего декора, стразы и не только.

А еще медная проволока намного прочнее алюминиевой проволоки, что тоже немало важно.





Медная проволока – Где используется?



Проволока активно применяется во многих сферах жизни человека; в машиностроении, на производствах, телекоммуникации, электроэнергетике, домашних условиях, и творчество тут – не исключение. Медная проволока – любимый и давно востребованный материал для рукоделия, как у начинающих мастеров-аматоров, так и у профессионалов. С проволокой можно создавать отдельные, весьма изящные, ажурные фрагменты украшений со множеством завораживающих завитков и полноценные поделки, авторскую бижутерию. Среди таковых различные авторские броши, для инкрустации которых используется хрусталь, кулоны и браслеты, стильные жгуты и элегантные колье. Проволока в качестве основы – сам по себе материал не эластичный, и для создания удобной, функциональной бижутерии, необходимо присмотреть замочки, соединительные колечка и концевики.

В искусстве скрапбукинг проволока не менее востребованна.

Медная проволока активно применяется в бисероплетении, точнее, является незаменимым материалом в таком направлении, так удобна тем, что тонкая, гибкая и пластичная, но замечательно держит заданную мастером форму. Из проволоки плетут оригинальные небольшие брелоки в виде симпатичных фигурок животных, вполне реалистичные деревья и сложные, объемные цветы для декора интерьера, а ещё, создают роскошные настенные панно внушительных размеров. Если вы изготавливаете стебель, то лучше подойдет герберная проволока. Среди всего разнообразия бисера, лучше выбирать чешский бисер, который непременно порадует рукодельницу отличным качеством, если изделие не требует точной калибровки, то китайский тоже подойдет. Для финального оформления и завершенного вида поделки можно применить жемчужные бусины из акрила, блестящие шнуры или тонкие кружева.

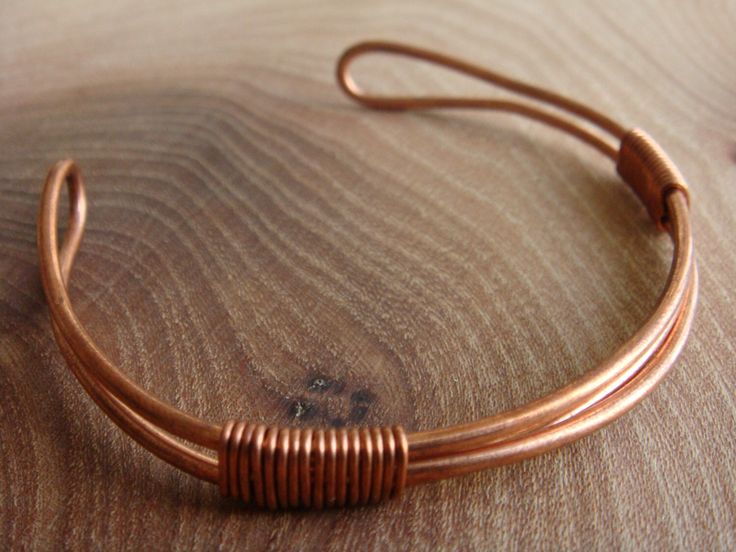

Поделки из проволоки необычайно популярны в декоре интерьера, они оригинальные и вызывают неподдлеьное восхищение. Один из способов использования медной проволоки заключается в том, что изготавливаются необычные поделки изданного материала, но в отличии от бисероплетения, проволоку не закрывают бисеринками или бусинами полностью, а применяют как ключевой фрагмент поделки, изготавливая птичек, деревья жизни, сердечка и другую популярную символику, применяя такие техники, как; «каркасная техника», «ганутель», «техника плетения и скручивания». Такие поделки тоже можно украсить, подобрав крупные гальванические бусины, декоративные камни, ленточки или разноцветные нитки, но можно оставить и в первозданном виде, что тоже смотрится оригинально. Поделки из проволоки замечательно подходят для декора интерьера, создают уют в доме и радуют глаз. А если к созданию поделок из проволоки подключить хорошее настроение, положительные мысли и рекомендации фэн-шуй, то милые проволочные изделия непременно притянут в дом удачу, гармонию и любовь.



Медная проволока – Какие инструменты и дополнительные материалы могут понадобится?



Многое зависит от целей использования, то есть, от вида как самой поделки, так и рукоделия, в котором применяется данный материал. В работе с медной фурнитурой или металлическими элементами других разновидностей необходимы качественные инструменты для рукоделия – бокорезы, плоскогубцы, круглогубцы, пинцеты, если присутствует микробисер и другие мельчайшие детали. Клеевой пистолет купить Киев – тоже прекрасная идея. Всё это вы сможете приобрести в магазине товаров для рукоделия 100 IDEY. Надеемся, что цены и ассортимент приятно удивит современных мастериц.

В широком ассортименте продаются разнообразные заготовки и основы для творческой деятельности. Среди таковых имеются фигуры из пенопласта в виде конусов, шаров, кругов и не только. Для тематических поделок можно найти снежинки разных размеров, яйца для пасхального декора или сердечки для романтических композиций. Заготовки из дерева и пластика тоже есть.

Если вам интересна флористика, то к услугам мастеров горшки и декоративные ведерки, корзинки, сплетенные из лозы, сумки для цветов, кашпо. На прилавках присутствует корелилиус, упаковочная, сизаль и флористическая сеточка в богатой цветовой гамме.

Всё для шитья тоже найдется в нашем творческом супермаркете, как и всё для декупажных работ, лепки из глины, пластилина или ручной роспись. Недавно приехали роскошные картины-раскраски и наборами алмазмазная мозаика



Медная проволока – Как хранить и ухаживать в домашних условиях?



В целом, проволока из меди не относится к излишне деликатным товарам, но соблюдать некие правила, очень рекомендуется:

  • Выбирайте для хранения медных нитей чистые, сухие и проветриваемые помещения. От нахождения во влажной среде проволока может поддаться коррозии, потерять изначально привлекательный внешний вид или даже свою функциональность.
  • Чтобы разноцветные покрытия не выгорали и не становились более бледными, избегайте длительного нахождения материала под прямыми солнечными лучами.
  • Лучше хранить проволоку в заводских катушках – так она не станет путаться и переплетаться с другими материалами.
  • Для хранения проволоки хорошо подходит органайзер для рукоделия.
  • Поделки из проволоки нуждаются в очищении. Для этого можно применить мягкую влажную салфетку или кисточку с мягким ворсом.

Медная проволока, изготовление волочением, переплавка, сварка

Для создания электрических сетей и обмотки электродвигателей часто используется тонкая медная проволока. Материал хорошо пропускает ток, не нагревается и выдерживает коррозию. Как подсчитать сопротивление медной проволоки для технических нужд? Где и как её производят? Ниже мы узнаем ответы на эти вопросы.

Содержание

  • 1 Основные свойства медной проволоки
    • 1.1 Свойства
  • 2 Сферы применения
  • 3 Расчет сопротивления
    • 3.1 Формула сопротивления
    • 3.2 Примеры задач
  • 4 Волочение проволоки
    • 4.1 Технология
    • 4.2 Автоматизация
  • 5 Переплавка
  • 6 Сварка медной проволокой
    • 6.1 Газовая сварка
    • 6.2 Сварка полуавтоматом
    • 6.3 Аргонодуговая сварка
  • 7 Транспортировка и хранение
  • 8 Заключение

Основные свойства медной проволоки

Для создания проволоки обычно используются чистые марки меди — M3, M2, M1, M0 и выше (то есть такие марки, у которых содержание меди составляет более 99%).

Производство осуществляется фабричным способом, а в качестве исходного сырья используют различные руды или вторсырье. По структуре различают два основных типа проволоки — мягкая и твердая. Мягкая подходит для инженерно-прикладных нужд, а твердая часто используется для декоративных целей.

Свойства

  • Низкая удельное сопротивление материала (показатель P составляет 0,0175). Благодаря этому электрический ток легко проходит через металл, а проводник не нагревается.
  • Достаточно высокая плотность медной проволоки (около 9 г на 1 кубический сантиметр). Из-за этого материал обладает небольшим весом и плотной структурой.
  • Устойчивость к коррозии. Благодаря этому материал не ржавеет и не портится во время хранения.

Где взять медную проволоку в домашних условиях? Проволока входит в состав электродвигателей и трансформаторов электроэнергии. Поэтому ее можно найти в любых электроприборах — телевизоры, фены, утюги, пылесосы и так далее.

Также медная проволока очень часто используется в качестве проводника электрического тока, поэтому ее можно найти в проводах и кабелях. Обратите внимание, что кабельная медь обычно покрывается специальной защитной оболочкой, снять которую вручную сложно. Тогда как на трансформаторах и электродвигателях обмотка находится в чистом виде (изоляция в данном случае не требуется по техническим соображениям).

Сферы применения

  • Медная проволока для обмотки различных трансформаторов и генераторов энергии. Для таких целей обычно используется проволока небольшого или среднего диаметра с высоким удельным содержание меди (более 99,5%). Благодаря этому электрический ток проходит по проводнику свободно и без задержек, что улучшает технико-эксплуатационные характеристики трансформаторов и генераторов.
  • Создание кабелей и проводников электрического тока. Также медная проволока широко используется для создания проводников, поскольку медь очень хорошо пропускает электрических ток и слабо нагревается во время работы.
  • Для рукоделия и создания каркасных конструкций декоративного назначения. Можно делать различные декоративные изделия — кольца, каркасные изделия в виде животных, плетеные игрушки и так далее. В этой области большое распространение получила медная проволока для рукоделия марок M3 и выше. Удельное содержание меди в данном случае не слишком важно.

Также проволоку используют для проведения сварки медных и латунных изделий. Подбирать марку меди нужно в зависимости от состава оригинальных деталей, которые будут подлежать сварке. Если исходные детали и сварочная проволока будут иметь разный состав, то в таком случае качество шва будет не слишком высоким, что может привести к растрескиванию и порче материала.

Расчет сопротивления

Особое значение электрическое сопротивление играет в ситуациях, когда проволока используется в качестве обмотки для трансформаторов и генераторов. Ведь если сопротивление будет слишком большим, то в таком случае при возникновении аварийной ситуации может возникнуть возгорание обмотки, что может привести к катастрофическим последствиям.

Формула сопротивления

Для точного подсчета сопротивления используется следующая формула: R = (P x L)/S. Расшифровывается она так:

  • R — это общее сопротивление. Этот параметр нам нужно найти в результате вычислений (единицы измерения — Ом).
  • P — это удельное сопротивление материала. Этот показатель является физической константой, а зависит он от типа химического элемента. Для меди константа P будет равна 0,0175 (единицы измерения — (Ом x мм x мм)/м).
  • L — это общая длина в метрах. Чем больше она будет, тем выше будет сопротивление проводника.
  • S — это площадь сечения в квадратных миллиметрах. Этот параметр также влияет на итоговое сопротивление — чем меньше он будет, тем выше будет сопротивление.

Обратите внимание, что параметр S обычно указывается в технической документации, однако вместо площади сечения иногда указывается только диаметр сечения провода. В таком случае необходимо рассчитать площадь по по формуле: S = (Pi x d x d)/4. Расшифровывается эта формула следующим образом:

  • Pi — это математическая константа, которая приблизительно равна 3,14.
  • d — это диаметр сечения проводника в миллиметрах.

По итогу сопротивление медной проволоки измеряется по двум формулам: R = (P x L)/S = (4 x P x L)/(Pi x d x d).

Примеры задач

Давайте попытаемся решить несколько несложных задачек:

  • Задача 1. Определить сопротивление проволоки, длина которой составляет 100 метров, а площадь сечения — 5 квадратных миллиметров. В нашей задачке известен параметр площади, поэтому мы будем использовать первую формулу R = (P x L)/S. Подставим наши значения: R = (0,0175 x 100)/5 = 0,35 Ом.
  • Задача 2. Определить сопротивление проволоки, у которой длина составляет 500 метров, а диаметр сечения — 2 миллиметра. В этой задачек известен диаметр, поэтому мы будем пользоваться второй формулой R = (4 x P x L)/(Pi x d x d). Подставим наши значения: R = (4 x 0,0175 x 500)/(3,14 x 2 x 2) = 2,78 Ом.

Волочение проволоки

Для производства на заводах используется специальная технология литья, которая позволяет получить медную проволоку с диаметром сечения порядка 20-30 миллиметров. Этот показатель является достаточно высоким, поскольку такая толстая проволока обладает массой недостатков — большой удельный вес, высокое удельное сопротивление материала и так далее.

Поэтому после литья также используется волочение. Эта технология позволяет снизить диаметр изделия до нужных показателей (от 1-2 микрометров при сверхтонком волочении до 10 миллиметров при грубом волочении). Сама технология волочения является достаточно простой: толстая проволока пропускается сквозь специальные отверстия (фильеры), диаметр которых меньше диаметра исходной проволоки.

Технология

Для волочения необходимы специальные волочильные станки, а также соблюдение определенного порядка действий.

  1. Непосредственно перед волочением исходная проволока должна пройти процедуру травления. Для этого обычно используется раствор соляной кислоты, который нагревается до невысоких температур (40-50 градусов по шкале Цельсия). После травления также рекомендуется выполнить отжиг металлической заготовки — так металл станет мелкозернистым, что позволит выполнить более качественное волочение. После отжига необходимо нейтрализовать остатки травильной кислоты и сделать промывку. Травление и отжиг позволяют значительно повысить срок годности волочильных станков — если этого не сделать, то волочильные отверстия-фильеры достаточно быстро забьются окалиной, что замедлит производственный процесс.
  2. Теперь можно приступать непосредственно к волочению. Для этого концы исходной проволоки заостряют с помощью ковочных инструментов, а потом проволока вставляется в специальные отверстия-фильеры. После этого осуществляется запуск двигателя волочильного станка. Чтобы получить тонкую или сверхтонкую проволоку малого сечения, она последовательно пропускается через несколько фильеров.
  3. На последнем этапе обработки проволока становится достаточно жесткой и пружинистой. Чтобы избавиться от этого недостатка в последнем отсеке волочильного станка происходит финальный отжиг материала. В конце проводят сушку в специальных шкафах-отсеках — после этого осуществляется намотка на катушки. Волочение завершено — катушки с проволокой теперь можно поместить на склад, доставить заказчику с помощью автотранспорта.

Автоматизация

Процедура волочения является полуавтоматизированной — оператор лишь выполняет подготовку и заправку исходной проволоки, а непосредственно волочение станок выполняет сам в автоматическом режиме (хотя оператор может контролировать параметры процедуры с помощью панели управления).

В ряде случаев перед волочением могут наноситься специальные смазочные материалы — это могут быть жирные масла, ингибиторы-эмульсии, растворы щелочных солей и так далее. Целью нанесения смазки является снижения трения во время волочения — это позволяет получить более тонкую и однородную проволоку + за счет нанесения смазки минимизируется риск образования разрывов.

Переплавка

Отработанную или деформированную медную проволоку можно переплавить в специальных промышленных печах. После переплавки медь также должна пройти несколько этапов очистки, чтобы избавить материал от различных примесей. На заводах это происходит следующим образом:

  1. Медный металлолом очищают от обмотки и помещают в специальные чаны, где происходит нагрев материала.
  2. Чтобы повысить температуру производится впрыскивание кислорода.
  3. В результате этой операции температура резко повышается, что приводит к полному расплавлению меди и выгоранию всех основных примесей.
  4. После этого включаются специальные вытяжки, что приводит к вращению чана с металлом — благодаря этому происходит отделение меди от тугоплавкого мусора.
  5. Теперь медь разливается в формы, а после небольшого остывания помещается в водяные ванны — в результате образуются твердые слитки.
  6. После этого медь помещается в специальные электролизные ванны — это позволяет избавиться от различных металлических примесей (золото, серебро, алюминий, теллур и другие элементы).
  7. Потом формируются небольшие пластины, которые потом отправляются на переплавку — в конце из расплавленной меди методом литья формируется толстая проволока (после остывания с помощью волочения можно уменьшить ее диаметр стандартным образом).

Обратите внимание, что на фабриках медь проходит через несколько стадий очистки — именно поэтому переплавка меди в домашних условиях практически не имеет смысла. Да, теоретически Вы можете и дома нагреть медь до нужных температур с последующим расплавлением металла. Однако в домашних условиях практически очень сложно произвести очистку без специального оборудования.

Сварка медной проволокой

Применяется для сварки изделий и листов на основе медных или латунных сплавов. Медная проволока в данном случае используется в качестве субстрата, из которого будет формироваться сварной шов. Рассмотрим критические моменты основных способов сварки:

Газовая сварка

Для проведения газовой сварки меди рекомендуется использовать флюсовые растворы на основе бора для оперативного удаления оксидов, чтобы улучшить качество шва и минимизировать образование пузырьков воздуха внутри сварного шва.

Нужно следить за расходом газа в зависимости от толщины сплава. Если толщина объекта составляет менее 1 см, то расход газа будет 150-160 л/час. Если же толщина объекта будет более 1 см, то расход будет порядка 200-250 л.

Сварку рекомендуется проводить быстрыми, но точными движениями. Распавку нужно делать так: сперва расплавляется присадочная проволока — потом расплавляются края медных объектов.

Сварка полуавтоматом

Сварку полуавтоматом рекомендуется делать во флюсовой среде для минимизации риска образования пузырьков воздуха. Оптимальная проволока для проведения сварки — M2, хотя можно также использовать марки M1 и M3.

Для сварки полуавтоматом рекомендуется использовать напряжение 30 вольт, а силу тока — 300 ампер. Сварку рекомендуется делать поперечными движениями, но без резких колебаний. Иначе могут образоваться пузырьки воздуха и вредоносные оксиды, что плохо скажется на качестве сварного шва.

Аргонодуговая сварка

Этот способ сварки — оптимальный. За счет применения аргона снижается риск образования оксидов и пузырьков воздуха, что делает шов ровным и твердым. Для сварки нужно использовать электроды на основе вольфрамовых сплавов. Электроды на другой основе быстро разрушаются и могут загрязнять шов. Для проведения сварки рекомендуется использовать ток обратной полярности. Если медное изделие обладает большой и средней толщиной, то в таком случае перед сваркой необходимо выполнить небольшой нагрев. При работе с тонкими изделиями предварительный нагрев можно не выполнять.

Транспортировка и хранение

Правила хранения медного проволоки регулируются нормами ГОСТ. Основные правила:

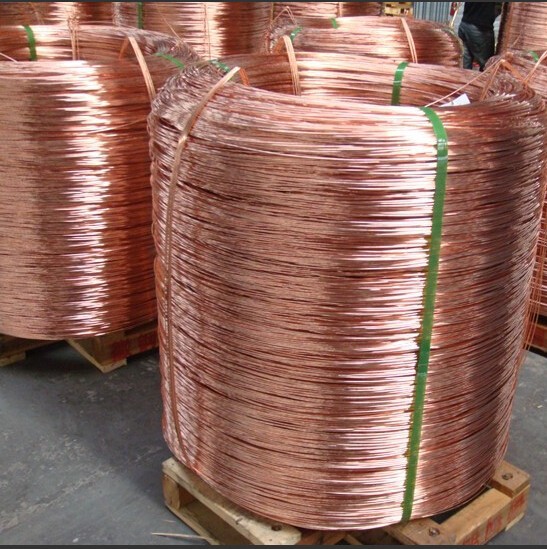

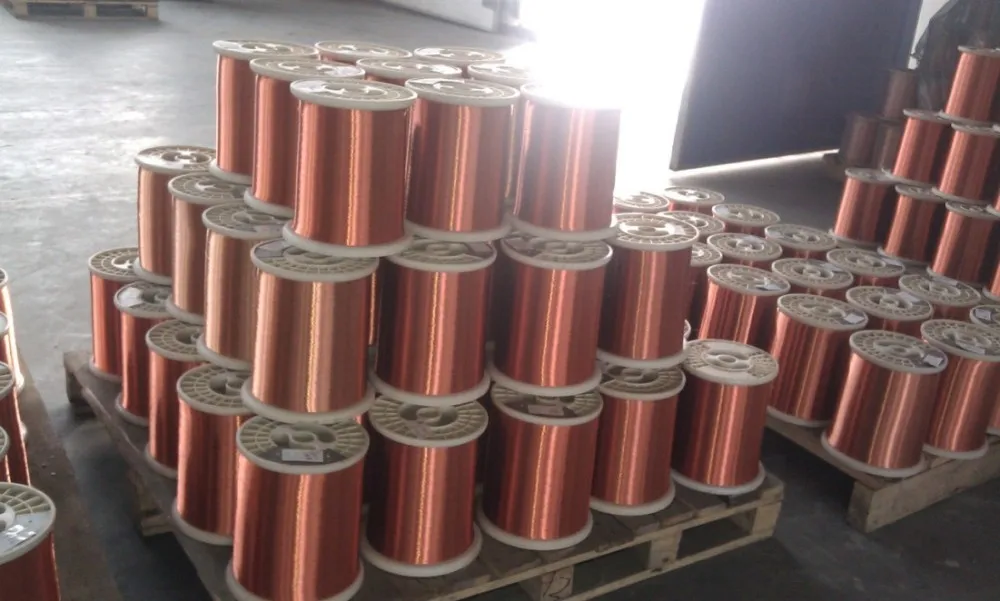

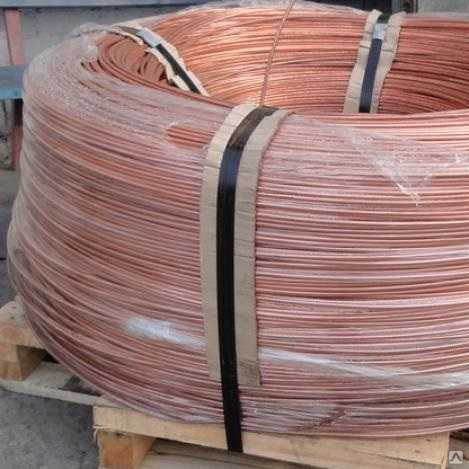

  • Оптимальный способ хранения и транспортировки — это применение каркасных бухт. Для транспортировки бухты необходимо упаковать в специальную пленку. Она будет защищать материал от неблагоприятных условий окружающей среды. На складке бухты в большинстве случаев можно хранить без упаковки.
  • Хранение проволочки должно осуществляться на специальных складах. Основные требования относительно хранения — низкая влажность, наличие сухой вентиляции, минимальный риск длительного намокания материала (краткосрочное намокание по неосторожности допускается) и так далее.
  • Различные марки меди должны храниться на складе отдельно. Если во время транспортировки проволока запуталась, необходимо выполнить распутывание. Во время распутывания ни в коем случае нельзя допускать перекручивание материала «восьмеркой».

Заключение

Медная проволока не ломается, имеет хорошую электропроводность, выдерживает коррозию. Для получения проволоки нужного диаметра используют технологию волочения материалов.

Сопротивление медной проволоки зависит от длины материала и площади его сечения. Подсчитать сопротивление можно с помощью простой формулы. Используется для обмотки, создания проводников, в декоративных целях, проведение сварки.

Используемая литература и источники:

  • H. R. Schubert, ‘The wiredrawers of Bristol’ Journal Iron & Steel Inst.
  • Гуревич С. М. «Справочник по сварке цветных металлов». -К. Наук.думка, 1990
  • Электротехнический справочник. Т. 1. / Составитель И. И. Алиев. — М. : ИП РадиоСофт, 2006.

Проволока медная в Украине. Цены на проволока медная на Prom.ua

Работает

Проволока медная 0,5 мм 50 метров

На складе

Доставка по Украине

115 грн/упаковка

Купить

Завод “Спецметизгруп”

Работает

Проволока медная М1 Ф 1,0 мм (на катушках, цена за 1 кг)

На складе в г. Запорожье

Доставка по Украине

от 399 грн/кг

Купить

“Аргон” Все для сварки

Работает

Проволока медная М1 Ф 0,5 мм (на катушках, цена за 1 кг)

На складе в г. Запорожье

Доставка по Украине

от 448 грн/кг

Купить

“Аргон” Все для сварки

Работает

Проволока медная MECHANIC FXV009 для перемычек на плате (0,009мм*200м)

Доставка из г. Одесса

371 грн

Купить

«НаСвязи» ТМ

Работает

Проволока медная YA XUN 0.10мм для перемычек на плате

Доставка из г. Одесса

15 грн

Купить

«НаСвязи» ТМ

Работает

Проволока медная для бисера 0,3 мм 20 метров

На складе

Доставка по Украине

60 грн/упаковка

Купить

Завод “Спецметизгруп”

Работает

Проволока медная для рукоделия 0,4 мм 20 метров

На складе

Доставка по Украине

54 грн/упаковка

Купить

Завод “Спецметизгруп”

Работает

Проволока медная 0,5 мм 20 метров

На складе

Доставка по Украине

60 грн/упаковка

Купить

Завод “Спецметизгруп”

Работает

Проволока медная 0,63 мм 10 метров

На складе

Доставка по Украине

60 грн/упаковка

Купить

Завод “Спецметизгруп”

Работает

Серебряная проволока медная 0,25 мм 50 м Knorr Prandell

Доставка по Украине

167 грн

Купить

Школьные и канцелярские товары TM “Brunnen” из Германии

Работает

Серебряная проволока медная 0,25 мм 150 м Knorr Prandell

Доставка по Украине

395 грн

Купить

Школьные и канцелярские товары TM “Brunnen” из Германии

Работает

Проволока медная, мягкая. 0.3 мм

На складе в г. Днепр

Доставка по Украине

24 грн/м

Купить

Студия куклы

Работает

Проволока медная, мягкая. 0.9 мм

На складе в г. Днепр

Доставка по Украине

33 грн/м

Купить

Студия куклы

Работает

Проволока медная, мягкая. 1 мм

На складе в г. Днепр

Доставка по Украине

37 грн/м

Купить

Студия куклы

Работает

Сварочная проволока монелевая (медно-никелевая) НМЖМц28-2,5-1,5 Ф 1,2 мм (кассета 5 кг)

На складе в г. Запорожье

Доставка по Украине

8 729 грн/упаковка

Купить

“Аргон” Все для сварки

Смотрите также

Работает

Сварочная проволока медно-никелевая МНЖКТ 5-1-0,2-0,2 Ф 1,2 мм (кассета 5 кг)

На складе в г. Запорожье

Доставка по Украине

6 090 грн/упаковка

Купить

“Аргон” Все для сварки

Работает

4шт Светодиодная гирлянда Капля росы Wuw Xmas 100 Led на медной проволоке и батарейках Белый 5 метров

На складе в г. Тернополь

Доставка по Украине

510 грн

408 грн

Купить

Techno.mix.te

Работает

Lezonic гирлянда на медной проволоке 220 LED 8метров

На складе в г. Тернополь

Доставка по Украине

320 грн

256 грн

Купить

Techno.mix.te

Работает

Светодиодная Гирлянда Штора на Медной Проволоке Белые Перья 2х1м Теплый Белый

На складе

Доставка по Украине

700 грн

560 грн

Купить

Techno.mix.te

Работает

Проволока медная SUNSHINE 0.10мм для перемычек на плате

Доставка из г. Одесса

15 грн

Купить

«НаСвязи» ТМ

Работает

Проволока медная ММ, МТ 0.32-8,0 мм

Доставка по Украине

552 грн/кг

Купить

ООО “ЭКМ”

Работает

Гирлянда штора Роса 3х3м микродиод 300 Led лампочек на медной проволоке с пультом (Мульти свет)

На складе в г. Киев

Доставка по Украине

254 грн

Купить

ДешевшеMALL

Работает

Проволока Monisto Медная цвет Золотистый 0.3мм около 35м/катушка

Доставка из г. Первомайск

57 грн

48.45 грн

Купить

Работает

Гирлянда Novogod`ko нить на медном проводе, 100 LED, Color, 10 м, статическое (973781)

На складе в г. Киев

Доставка по Украине

258 — 289 грн

от 5 продавцов

371 грн

278 грн

Купить

N1 online hypermarket

Работает

Xmas гирлянд 50 Led 5 м (Copper) медной проволоке (Капля росы) WW WARM W работает от батареек+USB

На складе

Доставка по Украине

142 грн

127.80 грн

Купить

Вас приветствует интернет-магазин SvetOn!

Работает

Гирлянда водопад на медной проволоке 2х2 м 160 Led WW-9 Теплый белый с соединителем

На складе

Доставка по Украине

642 грн

314. 58 грн

Купить

Вас приветствует интернет-магазин SvetOn!

Работает

Гирлянда водопад на медной проволоке 3х2 м 200 Led WW-9 Теплый белый с соединителем

На складе

Доставка по Украине

839 грн

545.35 грн

Купить

Вас приветствует интернет-магазин SvetOn!

Работает

Купить Проволока Медная диаметр ф2 50 метров

Доставка по Украине

750 грн

Купить

ЭЛЕКТРОВЕК-СТАЛЬ

Работает

Проволока сварочная медно-никель CuNi5Fe1 (МНЖКТ 5-1-0,2-0,2) 1.2 мм 5 кг

Доставка по Украине

7 900 грн/упаковка

Купить

“ТД Delta 2014-Интернет магазин” Все для сварочных работ

Обычная и ювелирная проволока для создания бижутерии и украшений, цены

Фильтр

Сортировка

По популярности (убывание)

Цена

18

1 091

2 164

3 236

4 309. 20

Жесткая (19)

Мягкая (59)

Средняя (143)

Материал

Латунь (8)

Медь (190)

Нержавеющая сталь (8)

Пластик (3)

Полипропилен (1)

Сталь (11)

Показать все

Покрытие

Без покрытия (19)

Бронзовое (14)

Вороненая сталь (2)

Золотистое (34)

Медное (39)

Олово (4)

Прочие (55)

Серебристое (29)

Серебро 925° и 999° (25)

Показать все

Бежевый, коричневый и янтарный (2)

Белый и кремовый (3)

Бронзовый (15)

Зеленый (7)

Золотистый (34)

Красный и бордовый (2)

Матовое серебро (1)

Медный (4)

Розовый и персиковый (4)

Светлая медь (28)

Светлое серебро (43)

Синий и голубой (6)

Стальной (тёмно-серебристый) (26)

Тёмная медь (19)

Фиолетовый и сиреневый (2)

Черный и серый (25)

Показать все

Поставщик

Artistic Wire (США) (53)

Beadalon (США) (76)

Craft Wire (США) (24)

Китай (44)

Малайзия (1)

Россия (9)

Украина (14)

Показать все

Размер

0.

15-0.19 мм (7)

0.2-0.24 мм (14)

0.25-0.29 мм (6)

0.3-0.39 мм (18)

0.4-0.49 мм (32)

0.5-0.59 мм (24)

0.6-0.69 мм (31)

0.7-0.8 мм (40)

1-2 мм (39)

Более 2 мм (10)

Показать все

Сечение

Квадратное (6)

Круглое (203)

Плоское (6)

Полукруглое (6)

Намотка

Катушка (110)

Моток (111)

Показать еще

Статьи

Обзоры

Основные виды сборки браслетов

Браслеты всегда популярны, но пик актуальности – это, конечно же, весенне-летний сезон. Различные материалы, цвета, конструкции – тут, безусловно, есть на что посмотреть. И, конечно же, есть возможность самому придумать что-то свое: оригинальное и идеально подходящее к гардеробу. А для того, чтобы Вам было проще творить, мы систематизировали в данной статье основные виды сборки браслетов.

Мастер-классы

Как использовать инструменты для работы с проволокой

Украшения из проволоки – это модно и красиво. А самое главное – их несложно сделать самой, если у Вас есть инструменты для работы с проволокой. К ним относятся не только 3 основных инструмента любой мастерицы, создающей украшения своими руками, – круглогубцы, кусачки (боковые клещи) и тонкогубцы – но и специальный инструмент для скручивания из проволоки всевозможных фигур. Используя такой инструмент, Вы сможете создать своими руками авторские декоративные элементы, подвески, браслеты, кольца, основы под серьги, броши и многое другое.


Обзоры

Толщины проволоки для изготовления украшений

Очень часто в маркировке проволоки, а также выполненных из неё пинов, колечек и других элементов фурнитуры для бижутерии, толщина стоит в gauge. Чем меньше указанное значение, тем толще проволока. Для удобства наших клиентов в данной статье мы приводим таблицу сравнения толщин проволоки в разных системах измерения (в американской системе калибра проводов (AWG), метрической, английской (British Imperial System of measurement)).


Дріт для бісеру рукоділля флористики прикрас біжутерії ганутель 0,1 мм, 0,2 мм, 0,25 мм, 0,3 мм, 0,4 мм, 0,5 мм, 0,6 мм, 0,8 мм, 1 мм, 1,2 мм, 1.5 мм, 2мм, 3мм

У цій групі товару є дріт срібло, дріт мідний, алюміній в кольорі.

  Дріт для бісеру з м’якою, еластичною, харчової нержавійки, є в наявності діаметри – 0,1 0,2 0,25 0,3 0,4 0,5 0,6 0,8 1 2 3 мм в котушках по 10м, 20мм, 50м, 100м.

Дріт має нікелевий (сріблястий) колір, з часом не тьмяніє і не іржавіє.

Мідний дріт без ізоляції та лаку, є в наявності діаметри – 0.1 0.2 0.3 0.4 0.5 0.6 0.8 1 1.2 1.5 2 3 мм і котушки по 10м, 20м, 50м, 100м.



 Дріт для рукоділля з м’якого, еластичного алюмінію, є в наявності діаметри – 0.4, 0.5,1.0, 1.5, 2.0 мм і намотування по 10м, 20мм, 50м, 100м, 200м. Дроту 0.4 мм і 0.5 мм – намотані на котушки, 1, 1.5, 2 мм – у мотках.

Дріт має покриття глянцевим, коричневим лаком , з часом не тьмяніє і не іржавіє. Лакове покриття міцне, лак не тріскає і не ламається навіть при більше десятка перегибаний в одному місці.

  • Дріт для бісеру, рукоділля, прикрас – срібло колір

    43

  • Мідний дріт для бісеру, рукоділля, прикрас, біжутерії

    142

  • Проволока с памятью мемори для колец колье браслетов рукоделия

    44

  • Алюмінієва дріт коричнева художня для бісеру рукоділля біжутерії прикрас

    58

  • Дріт нержавіючий м’яка 0,1 0,2 0,25 0,3 0,32 0,4 0,5 0,6 0,8 1 1,2 2 мм

    50

  • Дріт нержавіючий жорстка 0,2 0,3 0,4 0,5 0,6 0,8 1 1,2 1,6 2 3 4 мм

    48

  • Заготовки плетених виробів для декору для рукоділля

    9

за порядкомза зростанням ціниза зниженням ціниза новизною

16243248

  • eyJwcm9kdWN0SWQiOjExNTE3Njg4NDAsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yMTQzNjY0LCJwYWdlSWQiOiI5NjA2NTBiOS1kYTdkLTRiYjktYTgzYS01ZDBlMmVkZjNlYWIiLCJwb3ciOiJ2MiJ9.Mh2k2YEiUslsiRS8Oxyk3_jJ2u-i7EOZvrQGZqWKqS0″ data-advtracking-product-id=”1151768840″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE3NzE3OTAsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yMTY4ODYzLCJwYWdlSWQiOiI5NTU2NzY2MS01ZjlhLTRjMDItODhhOC0xOTkyYzZmMDVlOWYiLCJwb3ciOiJ2MiJ9.uBxNpn_6ls_vt5ojfUbx3bfsTfnSpK36kiQ7YrRenNU” data-advtracking-product-id=”1151771790″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE3NzM3ODMsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yMjIxODcsInBhZ2VJZCI6IjBmMTUxMmIxLTZmZDktNGEwMC1hOGQ0LTk4MGVmYzFkNTM1MSIsInBvdyI6InYyIn0.XARi65XpFu9tCRclqf6Et5ARw4VFqrTP5b5nrpsdYss” data-advtracking-product-id=”1151773783″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE3NzQ0NDYsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yMjkyMzIzLCJwYWdlSWQiOiI4NjkzMDBiMy1iYjFhLTQ0YzEtOWY2Zi0xYTdkZDE5ZTAxMGMiLCJwb3ciOiJ2MiJ9.AkuLsHel1vg-kPBE6fHpatxk2LORQFYPCoGvk3t3shM” data-advtracking-product-id=”1151774446″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE3Nzg0MTMsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yMzQ5NjU2LCJwYWdlSWQiOiIwMGQxN2U4ZS1lMTk0LTRjNGQtODU5Yy0zNjNmNjYzMjA5MmMiLCJwb3ciOiJ2MiJ9.IkWZgyTa3aF_WNceAaIf50n5RAhck7BIM4mWW_jn3as” data-advtracking-product-id=”1151778413″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE3Nzk3NTAsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yMzk1NTgyLCJwYWdlSWQiOiJlYWE0OWUzZC0zNmU5LTRjYzctOTA0Ni0yNjVhNjU3ZjM3MDIiLCJwb3ciOiJ2MiJ9.HRkrAWE-G9s426PuRKPXMvFFNFb_FuTzNnj0W2SjLoY” data-advtracking-product-id=”1151779750″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE3OTMzODIsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yNDYyNjY0LCJwYWdlSWQiOiI0YTlmY2FkMy02OTg1LTQ4ZDktOGY4Ni03M2VmZDYwOWYxNmMiLCJwb3ciOiJ2MiJ9.s9mt24_NKeElaL6_FRqnzBRV03eVkU9Gn__vdcI3YTc” data-advtracking-product-id=”1151793382″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE4MDMyMjMsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yNDkwMDgyLCJwYWdlSWQiOiIwYjJhY2M0Yi1kYzZlLTRkODQtYWNmMS01ZTMxYWIwMTUyMDgiLCJwb3ciOiJ2MiJ9.eZ0fffwkHZ6AIzJgX6btPi8jOMSHHFHs7IodOScxpLw” data-advtracking-product-id=”1151803223″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE4MDQyNDYsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yNTY0NTksInBhZ2VJZCI6ImM4OWVjOGQwLWZhZjYtNDJiMC04ZjdmLWNlMDVmZmI4OGRkMCIsInBvdyI6InYyIn0.YDSAo9DxxAZgs2qnJqx43NpEzkS7LTCMiKkPUGQqWXs” data-advtracking-product-id=”1151804246″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE4MDYzNTgsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yNjUxMjM4LCJwYWdlSWQiOiJlYTkwNTJlZi00NTc2LTQxNWQtYmE1Ni1lMjg2ZGY3ZWYzZjciLCJwb3ciOiJ2MiJ9.BWnCNmmFBweKMv2B36wpUSEkoPRG4wFnw65251p_WoI” data-advtracking-product-id=”1151806358″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjExNTE4MDc5NjYsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzQ0MTQ2Mi4yNjg5NDE0LCJwYWdlSWQiOiI4ODc5ODViNC05MzdmLTRmMGYtOTg1MS04ZTUxN2IwMzNmZjgiLCJwb3ciOiJ2MiJ9.hpgJGZQeIXi9gID6gQopjW9x8T_TsPXfCt2dPkmFO90″ data-advtracking-product-id=”1151807966″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

Бісероплетіння сьогодні перебуває на піку популярності. Цей оригінальний вид творчості привертає до себе все більше і більше прихильниць. Різноманітні прикраси, жіночі аксесуари, декоративні елементи для дому – це все можна виготовити власноруч. Головне, правильно підібрати основний інструмент цього ремесла – дріт. Адже вона є основою вашого виробу. Саме від її характеристик залежить якість вашого вибору. Нержавіюча дріт є кращою для бісеру. З її допомогою ви зможете створити найрізноманітніші витончені декоративні елементи, розкішну і ексклюзивну біжутерію. Однозначно, кожен буде радий отримати такий дивовижний, ексклюзивний подарунок ручної роботи, виготовлений близькою людиною від душі.


    Багато виробів, створених зі звичайної нержавіючої або мідної дроту, сьогодні знаходяться на виставках в музеях, художніх галереях, з шаленим успіхом продаються в дорогих магазинах подарунків та аксесуарів.
Сьогодні дріт для рукоділля представлена різними діаметрами, які досить легко купити. Але потрібно чітко знати характеристики тієї або іншої дроту, адже не кожна дріт підійде для виготовлення певного виробу. Так, наприклад, дріт срібло для бісеру більше підійде для професійних ювелірів, майстрів з досвідом. А для домашніх виробів, для прикрас, біжутерії найкраще підійде мідний дріт.

трохи Занурившись в історію, можна дізнатися, що вироби з мідного дроту користувалися попитом ще за часів стародавнього Єгипту. Археологи знайшли сережки, підвіски, виготовлені з мідного дроту, які належали  красуням-єгиптянка. Ці прикраси збереглися досить непогано, адже вони зроблені з мідного дроту.
Така нержавіюча дріт для рукоділля є дешевою і зручною у роботі, з нею набагато легше працювати. Дріт для бісеру нержавіюча має ряд переваг, порівняно з іншими видами дроту. Найвагомішим фактором для більшості є те, що дріт для рукоділля можна придбати як мотком, так і на відріз (кілька метрів), а це досить вигідно і економно для початківців майстринь.


   Другою перевагою нержавіючої або мідного дроту є те, що вона дивно стійка до деформації. Така дріт стане міцним і надійним каркасом для ваших виробів, а це на довше збереже їх красу. Наприклад, якщо вам потрібно зробити пелюстки квітів або листя, які повинні гарно тримають свою форму майже без опори, вам неодмінно потрібно купити мідний дріт.


   І не менш вагомою перевагою мідного дроту є її приємно вишуканий зовнішній вигляд.


   На сьогодні купити мідний дріт для рукоділля не є проблемою. Досить легко купити таку дріт для бісероплетіння, різних прикрас в інтернет-магазинах, в стаціонарних магазинах фурнітури для біжутерії, в магазинах для творчості, а також на звичайному ринку. Але дуже часто навіть продавець з досвідом, досвідчений майстер не завжди може правильно підібрати дріт необхідної товщини для вашого вибору. Зателефонувавши до нас, ви переконаєтеся, що у нашому інтернет-магазині дуже легко придбати дійсно якісний дріт для бісеру. Наші менеджери нададуть вам всю необхідну інформацію про той чи інший вид дроту, допоможуть підібрати підходящу для вас товщину дроту. У нашому інтернет-магазині ви можете купити якісну мідний дріт для рукоділля, за допомогою якої ви будете створювати витончені, оригінальні прикраси та декоративні вироби ручної роботи.


   Тонка або товста дріт для рукоділля – ми підкажемо для якого виробу яку товщину краще вибрати. Так, наприклад, дріт для бісеру 0,4 мм 0,5 мм Вона є досить поширеною у бісероплетінні. Дріт такої товщини найчастіше використовують для виготовлення декоративних дерев, а саме для створення їх гілок і стовбурів. Дріт для бісероплетіння завтовшки 0,5 мм досить еластична, податлива, їй досить легко надати будь-яку форму і надійно зафіксувати. Така дріт для рукоділля є надійним каркасом для ваших виробів. Вона також має гарний блиск і маломагнитна.


   Одесса, Харьков, Львов, Киев – в каком бы уголке Украины вы не находились, в каком бы городе вы не проживали – вы с легкостью можете купить как в розницу, так и оптом медную проволоку для бисера, для вашего рукоделия в нашем интернет-магазине и быстро получить свой заказ. Мы гарантируем качество нашей продукции, ведь мы изготавливаем и продаем только высококачественную медную проволоку, проверенную годами, чтобы от работы с ней вы получали только удовольствие и красивые оригинальные поделки.


   Надихайтеся, експериментуйте, створюйте шедевральні вироби, а наша нержавіюча дріт вам в цьому буде допомагати і полегшувати процес створення кожного вашого виробу. Від роботи з нашої дротом ви будете отримувати тільки одне задоволення.

Проволока, ланка, пин в сборке украшений — Журнал HandmadeMart

Содержание:

Не поднаторевшему в создании бижутерии ручной работы новичку заявленная связь между ювелирным тросиком, проволокой и пином может показаться весьма странной. Ланка и проволока – это разновидности основ. Пин – вспомогательная фурнитура, а значит лишний в этом списке. Тем не менее, родства между проволокой и пином много больше, чем между проволокой и ювелирным тросиком. Впрочем, смотря какая проволока. О том, какой бывает проволока, для чего она используется при создании бижутерии мы и поговорим.

Проволока, ланка, пин – что это?

Для начала разберёмся в терминах и их нераздельной связи.

Проволока – это металлическая нить, полученная путём протягивания, расплавленного металла через волочильный станок, отсюда и название.

Ювелирный тросик (ланка) – специально предназначенный для сборки украшений шнур, состоит из сплетённых, скрученных или просто собранных воедино нескольких металлических жил (тончайшей проволоки), покрытых полимерной оболочкой.

Пин – тонкий металлический стержень с наконечником. По сути – это небольшой отрезок жёсткой проволоки, на одном конце которого имеется стоппер, в виде колечка, круглой головки или плоской шляпки.

Как видите, не будь проволоки, не было бы у нас ни ланки, ни пина. Однако, не всё так просто.

Ланка – хоть и производное проволоки, а всё же принципиально отличается от своей прародительницы. По своим свойствам она ближе к леске, нежили к проволоке. Точнее ювелирный тросик объединяет в себе многие свойства лески и проволоки, но всё же не является аналогом ни того, ни другого.

С леской ланку роднит упругость, с проволокой прочность и, увы, склонность к излому в местах сгиба. Так же как леска и проволока ланка позволяет низать самые мелкие бусины без иглы. Но, в отличие от лески и проволоки, она абсолютно не пригодна для плетений и завязывания узлов. А в отличие от проволоки, она не способна точно держать заданную форму. Зато ювелирный тросик прочен, совершенно не растягивается под весом украшения, сломать при эксплуатации правильно собранное на него изделие, практически невозможно.

Пин, как мы уже отметили – всего лишь отрезок проволоки. Но не всякая проволока может стать пином, а лишь та, что обладает достаточной жесткостью при относительно небольшой толщине.

Чтобы окончательно понять, какая именно проволока становится сердцем ланки, а какая пригодна для изготовления пинов, придётся разобраться в разновидностях проволоки. По крайней мере той, что пригодна для нужд рукоделия. Нужды эти различны и их немало, а значит немало и разновидностей проволоки.

Проволока для рукоделия: какая бывает, где используют?

Чтобы вести предметный разговор уделим внимание основным характеризующим проволоку признакам.

Толщина

В любой классификации этот показатель определяет диаметр сечения. На катушках с русифицированной этикеткой указан диаметр в миллиметрах и метраж: сколько метров проволоки в данной намотке.

Однако, ведущие производители рукодельной проволоки (США, Германия, КНР) не обременяют себя переводом на русский язык. На иноязычном ярлычке товара о той же самой характеристике говорит калибр, обозначаемый аббревиатурой AWG (используется в американской системе маркировки диаметра любого шнура).

Сложность в том, что указанный на катушке или упаковке проволочной смотки калибр ничего не сообщает непосвящённым об истинном размере сечения. Толщина сечения в дюймах/миллиметрах, как и метраж в ярдах/метрах на упаковке обычно тоже указываются. Но, как выбирая подходящий диаметр бисера ориентироваться приходится на его размер (он тоже не является измерением сечения), так и при выборе проволоки от зарубежных производителей мы ориентируемся на калибр AWG. Как и в случае с размерами бисера, чем больше номер, тем тоньше проволока.

Для облегчения этой задачи приводим таблицу соотнесения калибра проволоки от ведущих мировых производителей с более понятными нам измерениями её сечения.

Калибр (AWG gauge (ga)                           Диаметр сечения
 Дюймы (inch)Миллиметры (мм. )
160, 05081, 291
180, 04031, 024
200, 03200, 812
220, 02530, 644
240, 02010, 511
260, 01590, 405
280, 01260, 321
300, 10, 255
320, 007950, 202
340, 006300, 16
360, 0050, 127

Размер сечения во многом определяет выбор нужной проволоки. В ряде случаев достаточно совместить этот показатель с размером отверстия бисера, бусин и т.д.

Форма сечения

Самой распространённой считается проволока с круглым сечением. Но существуют и специальные разновидности проволоки с квадратным, овальным или вовсе плоским сечением. А так, как проволока ковкая, то заводская форма её сечения вовсе не панацея. При необходимости молоток и наковальня помогают круглую проволоку сплющить или набить на ней несколько граней.

Пластичность

Традиционно проволоку для рукоделия делят на:

  • Мягкую;
  • Полужёсткую;
  • Жесткую;

Отчасти этот показатель зависит от толщины проволоки: чем толще, тем жёстче. Но на степень этой зависимости влияют качества металлического сплава, из которого проволока и была вытянута. Наибольшей жесткостью отличается сталь, мягкость свойственна алюминию, податливая пластичность – меди. У каждого производителя проволоки для творчества свой состав сплавов в котором используются разные металлы и присадки к ним, потому даже медная проволока от разных производителей отличается.

Художественная и ювелирная проволока: в чём разница?

Проволоку без преувеличений можно назвать величайшим из изобретений человечества. Хендмейд – это лишь крошечный сегмент из обширнейшей сферы применения проволоки. Но даже в этой достаточно узкой специфике сориентироваться не так-то просто. Из проволоки делают каркасы, рамки, основы, остовы. Проволоку используют во флористике как вспомогательный, а то и, как основной материал. Проволока служит основой для бисерных плетений, сборки бижутерии и проволока же выступает главным, причём роскошным, украшением серёг, браслетов, колье.

Из всего перечисленного рукодельного проволочного обилия уделим особое внимание тем разновидностям проволоки, что помогают создавать бижутерию ручной работы. Какая же проволока нужна мастеру по бижутерии? Одни скажут: «ювелирная», другие: «художественная». Те и другие будут одинаково правы. А между тем ювелирная проволока и художественная проволока – это принципиально не одно и то же.

Ювелирная проволока

К ней относят самые дорогие сорта проволоки, о чём говорит уже название. Ювелирная проволока изготавливается из высокопробных сплавов благородных металлов. Такую проволоку, например, используют при создании дорогостоящих цепей ручного плетения и для других, действительно драгоценных, нужд.

Но если золотая проволока, в основном, достояние ювелиров, то менее дорогая серебряная в ходу и у мастеров попроще. Из примеров материалов заявленного уровня можно привести проволоку Sterling Silver. В сплаве, из которого она вытянута, содержится серебра более 92 %, тот же производитель предлагает и серебряную проволоку с покрытием золота 24 карата.

Некоторые умельцы, работающие в технике Wire Wrap (кручение проволоки), нередко не скупятся на, хоть и достаточно дорогой, но относительно доступный материал. Выбрать нужный калибр, и проволока становится любой из частей украшения. Так:

  • Ювелирная проволока 12-16 калибра применяется для изготовления крючков, спиралей, коннекторов, колец.
  • Ювелирная проволока 18-20 калибра пригодна к изготовлению замков, швенз.
  • Ювелирная проволока 20-24 калибра становится основой декоративных элементов украшений.
  • Ювелирная проволока 24 – 36 калибра пригодна для оплетки.

Однако, та же серебряная проволока высокой пробности, материал достаточно капризный. Она мягкая, то есть сложна в работе, изделия из неё требуют тщательной заботы. Помним, серебро окисляется, темнеет, что сопряжено соблюдением всех правил ухода за серебряными изделиями.  Подвержены украшения из такой проволоки и механическим повреждениям: царапинам, потёртостям, микротрещинам. Словом, к ювелирным материалам, нужен ювелирный подход.

И хоть ювелирная проволока, в виду высокой цены, у мастеров хендмейд не самый популярный материал, именно она повинна в том, что ланку порой ошибочно причисляют к проволоке. На самом же деле, «Ювелирный тросик» и «Ювелирная проволока» ничего общего не имеют. Металлическим жилам ювелирного тросика поручена прочность. Ланка – всего лишь основа прочная, надежная, но без прикрас и изысков. А вот от ювелирной проволоки ожидают неприкрытой роскоши, витиеватых чудес и красоты.

Художественная проволока

Чаще всего при упоминании материалов для рукоделия имеется в виду именно художественная проволока. Материал менее дорогой (хотя проволоку от известных брендов дешёвой никак не назовёшь), менее требовательный, зато более разнообразный, как по составу, так и по свойствам. С наиболее популярными разновидностями познакомимся подробно.

Стальная проволока

Сталь ценится за прочность, твёрдость, долговечность – все эти свойства присущи и стальной рукодельной проволоке, что выпускается не только разной толщины, но и с различными присадками, влияющими на свойства стали. Таким образом производители предлагают мастерам всех специфик жёсткую, полужёсткую и мягкую стальную проволоку, вся она отличается стальной стойкостью, но у каждой своя специфика работы:

  • Жесткая пригодна для изготовления пинов, булавок, швенз и других устойчивых конструкций;
  • Полужёсткая может служить основой для низки и относительно податлива укладыванию в декоративные завитки.
  •  Мягкая позволяет делать декоративные обвития;
Оцинкованная стальная проволока

Достаточно знать, что цинкованию сталь подвергают, защищая от коррозии. Нержавеющую сталь получают из расплавленного чугуна со множеством лигирующих антикоррозийных присадок под воздействием высокотемпературных кислородных реакций. Цинкование же – это лайт версия защиты от коррозии. Защита есть только на поверхности, а под цинковой плёнкой сталь обычная, самая, что ни есть ржавеющая.

Способов нанесения защитного цинкового слоя на поверхность стали несколько. Ими же пользуются и производители художественной стальной проволоки. Как и любое покрытие, цинкование подвержено механическим повреждениям: царапины, потёртости и т.д. То есть проволока из нержавеющей стали дороже и долговечней, оцинкованная – менее дорогая, оттого и претензий к ней много меньше, то есть сияющая смолоду проволока в процессе эксплуатации темнеет и это не брак, а норма.

Проволока с памятью

Эта отдельная разновидность стальной проволоки изготавливается из закалённой чёрной или нержавеющей стали. Способность держать (запоминать, потому и с памятью) заложенные при заводской намотке витки считается специфической особенностью и достоинством этого материала.

Для проектов требующих переплетений она категорически непригодна. Зато круглые витки служат надежной основой для колец, браслетов, колье – все зависит от величины самого витка. Оформляются витки различными способами.

Они служат основой для обмотки более мягкой проволокой,

или унизываются бусинами подходящего размера.

Вообще же, будь она с памятью или без, сталь используется чаще там, где важна прочность и основательность, нежили там, где требуется накрутить проволочный декор, да посложней. Впрочем, это не означает, что крутить декор из стали невозможно. Ещё как возможно! Причём долговечный. Хотя бы потому, что стальная проволока основательна и во внешнем своём лоске. Она полируется до блеска и отлично держит полировку, не боясь случайных царапин и если уж теряет вид, то чернея со временем. Причём, этим грешит даже нержавеющая сталь не самого высокого качества.

В силу именно основательности и долговечности, стальная проволока требует от мастера большого умения терпения. Именно ей зачастую необходим действительно хороший (тот что не сломается в первом же противостоянии) инструмент. Резать стальную проволоку даже не очень толстую обычными ножницами тяжело, а ту что потолще – невозможно.

Словом, голыми да к тому же неумелыми руками со стальной проволокой не сладить. Потому в любительски-несложных проектах мастерицы предпочитают проволоку более податливую.

Проволока из цветных металлов

К цветным относятся менее дорогие металлы, более подверженные коррозии, окислению, но это не значит, что бесполезные. Полезных, в том числе важных для рукоделия декоративных их свойств, у цветных металлов, таких, как алюминий, медь, цинк, никель, олово, имеется немало. Многие из них нашли своё применение и в рукоделии.  Одни вытянуты в красивую послушную разноцветную проволоку, другие служат улучшению свойств проволочных сплавов, третьи используют в декоративных покрытиях, придавая недорогой художественной проволоке ту самую превышающую стоимость художественность.

Алюминиевая проволока

Алюминий один из самых распространённых на Земле и самых лёгких металлов, невысокой плотности (ниже 5 г/см³). Потому изделия из алюминиевой проволоки узнаются прежде всего по малому весу. Так, кулон основа которого выгнута из алюминиевой проволоки, будет значительно легче такого же, но со стальной основой, что для кулона нередко считается минусом. А вот в серьгах использование именно лёгкого материала, не только уместно, но и рекомендуемо.

Серебристо белый в чистом виде алюминий в природе почти не встречается, в основном с примесями. Причина тому легкий нрав металла, что способен ужиться без конфликтов чуть не с любым из своих металлических коллег, образуя сплавы самых разных свойств и цветов. Вот почему алюминиевая проволока от разных производителей порой сильно разнится по свойствам: всё зависит от добавок, присадок.

Алюминий даже в холодном, нерасплавленном виде легко поддаётся формовке и механической обработке. Гнуть голыми руками, плющить меняя сечение – всё это используемые рукодельницами преимущества алюминиевой проволоки.

Однако, самым блестящим металлом алюминий никак не назовёшь. Он моментально образует оксидную плёнку на поверхности, что надежно защищает его от коррозии, так что алюминиевые колечки не ржавеют, даже на пляже, даже позабытые, как зайка, на скамейке под дождём. Но эта же защитная оксидная плёнка заметно приглушает металлический блеск.

Отшлифовать до зеркального сияния поверхность алюминиевой проволоки возможно, причём без особых усилий: достаточно кусочка войлока, а то и мягкой фланели. Но не хлопотная полировка столь же и недолговечна: малейшая небрежность оставляет на ней потёртости и царапины. Только что отполированный алюминий по виду может сойти за серебро, однако в отличие от серебра он не темнеет, а тускнеет. Потому используя алюминиевую проволоку в создании украшений ставку следует делать не на блеск, а на небрежную матовость готового изделия.

Алюминиевая проволока ломкая. Толстая она прекрасно держит форму, за что и используется нередко в неподвергающихся большой нагрузке каркасах. Но высокие нагрузки ей противопоказаны. Согнутое под весом изделие легко выправлять, но, если сделать это несколько раз проволока попросту переломится в месте сгиба. Так синельная проволока (с цветной текстильной оболочкой) наиболее качественной считается та, что имеет в составе сердечника больше пластичной меди, нежили хрупкого алюминия.

Алюминий абсолютно не поддаётся пайке. То есть, проволочную конструкцию можно лишь закрепить витками.

С учётом знания столь важных особенностей материала, применения ему мастерицы находят. Алюминиевая проволока легко и непринуждённо ложится в фантазийные абстрактные формы. Оплетая камешек, например, она не усугубляет и без того немалый вес каменных украшений.

Алюминиевая проволока податлива даже детским рукам, что делает её подходящим материалом для карнавальных аксессуаров и вообще детского творчества.

Да и взрослые, нередко предпочитают идти по пути наименьшего сопротивления. Так, декоративную кольчугу, куда проще вязать из алюминиевой проволоки, нежили из стальной.

Визуально результат тот же. У малоопытного мастера даже больше шансов добиться аккуратности плетения. Не факт, что такой доспех от вражеских стрел защитит, зато и тяжестью не обременяет.

И наконец, алюминий отлично окрашивается во всевозможные цвета, благодаря чему цветовая палитра рукодельной проволоки именно из этого металла самая широкая. Мало того, этот проще всех окрашиваемый металл, используется при создании недорогих цветных покрытий для проволоки из прочих металлических сплавов.

Медная проволока

Сразу оговоримся, что под медной, мы подразумеваем всю художественную проволоку, вытянутую из медных сплавов. Помимо, собственно, медной (хотя даже она не из химически чистой меди), сюда же относится, например, латунная проволока (сплав меди с цинком). А вообще, у производителей рукодельной проволоки, особенно у именитых, свои секреты медного сплава, позволяющего получить проволоку пригодную для создания украшений, аксессуаров, предметов декора и т.д.

К тому же, медную проволоку мастера отыскивают не только в специализированных магазинах для творчества. Добыть её, экономя бюджет, из кабеля, предназначенного для электрификации всей страны, тоже дурным тоном не считается. Напротив, такими лайфхаками нередко пользуются мастера высочайшего уровня.

Медь – первый из освоенных человеком металлов. Первые металлические украшения были именно из меди. Современный рынок украшений, включая самые дорогостоящие ювелирные и даже те, что изготавливаются не промышленно-поточным методом, а эксклюзивно на заказ, без меди не обходится.

Дело в том, что медь присутствует в большинстве составов драгоценных сплавов из золота, серебра и годных для ювелирных изысков металлов платиновой группы. Медь, будучи всего лишь цветным металлом, ценится за свои уникальные, используемые едва ли не во всех сферах промышленности и народного хозяйства свойства. В ювелирном деле, да и вообще в мире украшений, особо ценятся присущие меди одновременно ковкость и тугоплавкость. А красноватый медный оттенок великолепен по своим эстетическим характеристикам. Таким образом именно медь, являясь основным присадочным материалом ювелирных сплавов, добавляет излишне мягким золотым и серебряным сплавам нужную твёрдость, а платине компенсирует недостаточную пластичность. Так что в ювелирной проволоке, медь хоть и в небольшом количестве, а тоже присутствует.

За те же присущие только этому металлу свойства ценится и медная художественная проволока. Именно её можно назвать рукодельным фаворитом. Не такая жесткая, как стальная, не такая ломкая и лёгкая, как алюминиевая – золотая, а точней медная, середина соотношения цены, качества, декоративности.

И ещё одно ценнейшее для всех видов декора свойство медной проволоки – патина. Именно за эту природную способность меди покрываться благородной патиной многие мастера выбирают именно этот материал. Ведь в случае с медью нет опасений, что изделие со временем потеряет красоту. Новенькая хорошо отполированная медная проволока сияет теплыми красноватыми отблесками. Образующаяся со временем патина хоть и лишает изделие сияния новизны, дарит ему великолепие оливково-коричневатых тонов. Зачастую мастера предпочитают не дожидаться, когда время состарит медь естественным путём, а ускоряют процесс. Подробно о способах получения красивой патины разных оттенков и интенсивности на изделиях из медной проволоки поговорим чуть позже.

Пока же отметим, что медная проволока выпускается разных калибров. Та что потолще (более жёсткая и упругая в силу толщины и особых присадок в сплаве) пригодна для выгибания упорных конструкций и деталей: пины, булавки, швензы включительно. Тонкая медная проволока послушно укладывается в ровные витки, становясь декоративной оплеткой. Её же возможно использовать в бисерной флористике, плетениях объёмных фигурок из бисера и т.д.

Именно медная проволока не боится множественных перегибов в одном и том же месте (в пределах разумного, конечно), так что есть возможность переделать то, что не удалось с первой попытки. Она легко режется кусачками, не требуя очень уж дорогого инструмента. Медь легко поддаётся пайке, что тоже немаловажно.

Патинирование изделий из медной проволоки

Перед патинированием медную поверхность обязательно обезжиривают спиртом или средством для мытья посуды с тщательным промыванием в проточной воде и просушиванием.

Искусственная оксидная пленка (она же патина) на медной поверхности создаётся тремя способами:

  • Термическим: под воздействием высокой температуры;
  • Химическим: путём нанесения на медь ускоряющих окисление реактивов;
  • Электрохимическим: здесь действуют одновременно ток и электролит;

Полученная быстрым искусственным путём патина ничем не отличается от более длительно образующейся естественной. Одно «но», искусственная оксидная плёнка менее устойчива. В ряде случаев эффект приходится закреплять лаком.

Термический способ искусственного патинирования изделий из медной проволоки наиболее прост и легко осуществим в домашних условиях. Языки пламени оставляют на меди радужные разводы: от бледно-желтых до лиловых. Чем дольше огонь лижет медное изделие, тем интенсивней патина. Изделие попросту обрабатывают ювелирной горелкой до нужной степени патинирования. Если же нет горелки, возможно патинировать украшение, держа его над зажжённой конфоркой газовой плиты. После нагрева изделие быстро остужают, опустив его в холодную воду. А вот вытирать – не стоит. Полученная термическим путём патина самая нестойкая. После того, как проволочное украшение высыхает естественным путём, его покрывают лаком.

Химический способ требует не только реактивов, но и защитных средств, вроде защитной одежды и респиратора. Так медь достаточно быстро оксидируется в аммиачных парах. Результатом становится пятнистая патина коричневых, голубых, оливковых тонов, с красивыми иссиня-черными переходами, в углублениях более тёмными. Чем лучше отшлифована поверхность, тем равномерней ложится плёнка, чем фактурней изделие, тем причудливей неравномерные пятна патины. Интенсивные голубые вкрапления получают, предварительно опустив изделие в раствор поваренной соли.

Для простого процесса. Пригоден 10% водный раствор аммиака (нашатырный спирт). Его попросту наливают в колпачок, помещают вместе с изделием в пластиковый контейнер с крышкой, и оставляют там на 30-60 минут. Однако, при работе с аммиаком следует учитывать, что пары его небезопасны для вдыхания. А сам аммиак губителен для многих натуральных камней. Любые контакты с ним противопоказанны малахиту, бирюзе, натуральному жемчугу. Безвреден аммиак для кварцев, гранатов, однако искусственно окрашенные агаты могут и подпортиться.

Для патинирования в домашних условиях используются и сернистые соединения натрия или калия. Более известен такой состав, как «серная печень» или «печёная сера». В магазине химических реактивов возможно купить уже готовый в виде геля, порошка или гранул. Гель готов к применению, прочие консистенции доводят до готовности по инструкции, разводя с водой. Аналогичного действия состав готовят и самостоятельно. Для этого расплавляют на горелке 20 грамм серы постепенно добавляя к ней соду. После того, как смесь перестанет пузыриться, в неё вливают 50 мл воды и кипятят в течение 2-х минут помешивая. Остужают, сливают жижу, оставляя осадок – он и используется. В непрозрачной, герметично закупоренной таре его возможно хранить в холодильнике 2-3 дня.

Но есть и безопасные для любой ванной или кухни бытовые приёмы химического патинирования меди.

Так, для получения патины на изделии из медной проволоки мастера нередко используют аптечную серную мазь. Равномерный её слой наносится на изделие и оставляется на несколько часов. Длительность воздействия зависит от желаемой интенсивности эффекта. Выдержав нужное время, изделие тщательно промывают проточной водой с любым мыльным моющим средством. Таким способом возможно получить достаточно тёмную и устойчивую патину.

Покрыть медь слоем патины помогают и древесные опилки. Речь ведётся о чистых отходах деревообработки, а не смешанные с клеем опилки, что прессуются в фанеру и ДВП. У опытных мастеров есть и свои предпочтения в сортах древесины. Измельчённая древесина помогает образовать на меди крапчатую плёнку: розовато-голубую различной (вплоть до чёрной) интенсивности. Для этого опилки пропитывают аммиачно-солевым раствором: 16 грамм соли, 300 (для латуни) — 600 (для меди) мл нашатырного спирта, 700 мл воды. Опилки (влажные, но не плавающие в воде, иначе эффект крапчатости не состоится), помещают в плотно закрывающийся контейнер, в них закапывают изделие. Медь окрашивается за 4-6, латунь – за 12 часов.  С тем же успехом можно использовать любой впитывающий природный материал: сено, сухую листву. От текстуры впитывающего материала и зависит размещение пятен патины. Равномерный слой получают попросту опустив изделие в раствор.

Эффективным средством патинирования медного украшения может стать и варёное яйцо. Ему дают остыть. Не очищая от кожуры, толкут до получения кашицы, затем помещают в полиэтиленовый пакет и туда же изделие. Важно максимально равномерно распределить яичное «пюре» по всей патинируемой поверхности. Для лёгкого эффекта патины достаточно и часа воздействия, более интенсивная радужная и достаточно устойчивая патина образуется за 4-5 часов.

Электрохимический способ требует оборудования. Источником тока может служить автомобильный аккумулятор, электролит тоже возможно готовить в домашних условиях. Но тем, у кого с химией и физикой не всё хорошо, лучше воздержаться от экспериментов, они небезопасны.

Как убрать патину?

Процесс патинирования мастера осваивают опытным путём и достаточно долгими экспериментами. Не ждите, что с первого раза выйдет всё, как хотелось бы. Если не вышло, то неудачный слой патины возможно удалить с изделия.

Непрочные плёнки легко стираются мягкой салфеткой. Более прочные –растворяются всё тем же нашатырным спиртом. Изделие помещают в раствор (тёмная патина сходит примерно за 10 минут, слабая – быстрей). Однако, нельзя вынимать изделие, как только оно очистилось. Аммиак на открытом воздухе моментально окисляет медь. Потому перед тем. Как извлечь очищенное изделие, емкость с нашатырным спиртом помещают под проточную воду, где консистенция аммиака постепенно сводится на нет. После чего изделие достают уже из воды и вытирают насухо.

Латунная проволока

Художественная проволока из сплава меди с цинком во многом дублирует свойства медной, но она дешевле: цинк, от части и призван удешевить более дорогую медь, разбавив её пожиже. Помимо двухкомпонентной латуни известны и много компонентные сплавы, с марганцем, к примеру. Как и в случае с другими сплавами всё зависит от присадок и пропорций.

Латунная проволока всегда жестче медной. Она менее пластичная и соответственно более хрупкая. А это означает, что при многократном сгибании-разгибании в месте перегиба скорей ломается латунная проволока. То же самое и с чрезмерным натяжением: там, где медная проволока, натянутая струной, выдержит, латунная лопнет.  Плотность латуни меньше, чем у меди, отсюда и меньший удельный вес сплава. То есть изделие из латунной проволоки будет легче, нежили из медной.

Основное видимое различие – цвет. Латунная проволока отличается насыщенным желтым, а не красноватым сиянием. Золотистые латунные украшения выглядят очень нарядно. Но не путать с сиянием золота. Разница видна если рядом положить латунную и золочёную проволоку. Первая отливает зеленью и блеск её более мишурный. Второй – присущ тёплый красноватый отлив и выраженный, но не утрированный блеск.

Проволока мельхиор

Мельхиор – однофазный сплав меди с никелем. Содержание никеля в меди от 5 до 30%. Часто в качестве присадок в нем присутствует железо и марганец.

Заменить этим сочетанием металлов более дорогое серебро первыми в Европе додумались французские умельцы Майо (Maillot) и Шорье (Chorier), буквосочетание позаимствованное из их фамилий и подарило название широко известному ныне сплаву «melchior». Недорогой мельхиор в умелых руках действительно становится адекватной заменой серебру. По внешнему виду похож, а по некоторым свойствам мельхиоровая проволока даже предпочтительней серебряной. Она, например, прочней и более устойчива к агрессивным, средам, таким, как морская вода, что моментально лишает привлекательности серебряные изделия.

Пластичность мельхиоровой проволоки от разных производителей различается, тут всё зависит от количества и состава присадок. Мельхиор темнеет и нуждается в чистке, но и для него изобретено немало очистительных средств, в том числе и домашние. Так, если залить потемневшее изделие из мельхиоровой проволоки кипятком, добавить туда ложку соли и соды, а через 5 минут извлечь, протерев мягкой салфеткой, то цвет украшения заметно посвежеет.

Проволока нейзильбер

Нейзильбер – ещё один медный сплав, но в отличие от предыдущего в его составе сразу три основных компонента: медь, никель и цинк. Меди около 65%, примерно 20% никеля и 15% цинка.

Проволока из этого отполированного сплава напоминает не только серебро, но и белое золото. Причём новенькое изделие из столь недорогого сплава неопытный глаз отличит от драгоценного разве что по отсутствию пробы. Имитирующий драгоценные сплав известен давно. До поры европейцы не знали его секрета, но уже в средневековых хрониках фигурирует некий завозимый из Китая и выдаваемый за серебро «пакфонг». Потому закрепилось за ним и ещё одно название «китайское серебро».

Проволока из нейзильбера по свойствам во многом копирует медную, и тоже разнится в зависимости от производителя. Ценится она за нарядный вид в сочетании с относительно невысокой ценой и очень высокой пластичностью. Изделия из такой проволоки изначально без каких бы то ни было дополнительных ухищрений напоминают благородную старину – этакий новенький винтаж.

Из её индивидуальных особенностей следует отметить, что сплав устойчив к окислению на воздухе. А вот от соприкосновения с кожными секретами на нем появляется мутноватый налёт. Этим частенько и руководствуются мастера, подбирая материал для надеваемого непосредственно на запястье браслета или для контактирующей лишь с тканью одежды броши.

Медная проволока с покрытиями

Львиная доля всей художественной проволоки с покрытиями имеет именно медный сердечник. Так, медной по своим свойствам и характеристикам, является художественная проволока от большинства именитых производителей с покрытиями из благородных металлов: золочёная, посеребрённая. Выглядит она тоже дорого, но по факту стоит много дешевле, чем ювелирная проволока. Если приглядеться, то внешние отличия видны. Так, посеребрённая медная проволока имеет явный желтоватый отлив, а золочёная – красноватый. Хорошо это видно на контрасте с ювелирной серебряной проволокой или золочёной, но с сердечником из серебра.

Наносят на медную проволоку и цветные покрытия. И такая тоже в почёте у рукодельниц. Но помним, любое покрытие требует бережного обращения. Потому медная проволока с покрытием больше применений находит в серьгах или не подвергающихся эксплуатационным нагрузкам аксессуарах. А вот в браслете, что постоянно трётся о запястье и одежду, она скорей всего разочарует и очень скоро.

Ну и ещё! Патинировать возможно лишь изделия из медной проволоки без покрытий. Эксперименты с той, что уже имеет какое-то покрытие, могут дать неожиданный результат.

Проволока в украшениях

Как же используют при создании украшений проволоку? Да, как только её не используют! В одних техниках изготовления авторских вещиц хендмейд проволока служит основным материалом, в других – соединительной основой, в-третьих – полноценно заменяет всю имеющуюся в продаже готовую фурнитуру, становясь не только упомянутым в самом начале нашего повествования пином, но и швензой, шпилькой, основой заколки, иголкой броши. Поговорим о самых популярных среди мастеров сферах проволочного применения.

Wire wrap art, а по-русски – кручение проволоки

Основная проволочная техника, что снискала себе поклонников во всех уголках Земли. В переводе с английского «Wire wrap» означает «проволочная обертка», «кручение проволоки», «искусство мотать проволоку» и этими словосочетаниями образно и понятно описывается всё, что возможно сделать с проволокой, чтобы получить из неё красивое украшение или изысканный предмет обстановки. Основателем техники принято считать Александра Колдера – американский скульптор, гравёр, художник, словом видный мастер пластических форм ХХ века.


Однако, плели проволоку, в том числе и украшения из неё, задолго до колдеровских экспериментов. Витые проволочные диковины археологи находили при раскопках памятников ранних цивилизаций. Принцип везде один, его даже не нашептывает, а подсказывает в полный голос сам материал.

Проволоку различных сечений укладывают в причудливые завитки, сплетают их между собой, декорируют витками оплетки – вот и всё. Именно всевозможные скручивания рождают геометрические композиции, флористические, анималистические сюжеты, портретные очертания. Проволока – та же линия, а нарисовать художник сумеет всё.

Из дополнительных операций используют, например, сплющивание, меняющее сечение проволоки. Пайку, позволяющую соединить разрозненное.

К проволоке добавляют другие материалы: бисер, бусины, камни, дерево, кожу и всё это обвивается, оплетается, обматывается сплошь или с просветами, простыми спиралями или сложными в определённой последовательности сплетающихся ещё и друг с другом витками.

Звучит проще, чем достигается нужный результат. Уложить аккуратный, эстетичный завиток даже самой податливой проволоки – искусство, которому обучаются годами. Оно, как и любое другое, требует таланта, чутья, смелости. Хотя сама по себе техника проста даже для новичка. Скрутить из проволоки потолще колечко и обмотать его проволокой потоньше любое дитя сумеет. А это уже кольцо, браслет, серьга – в зависимости от диаметра и пожеланий создателя.

Проволоку для изделий в технике Wire wrap возможно использовать любую, но у каждого мастера свои предпочтения и причины для них. Особой любовью пользуется медь – гнуть её сплошное удовольствие. А вот проволоку с покрытиями (пусть даже драгоценными) многие мастера Wire wrap недолюбливают: покрытие не прощает перегибов, а тут без них никак не обойтись.

Проволочные основы

Соединительные проволочные основы используются при работе с бисером и бусинами, то есть именно они позволяют собрать разрозненные кругляши (и не только, ведь сферой бусинные формы не ограничиваются) в единое целое.

Здесь используется и упомянутая в самом начале нашего разговора ланка. Та самая основа, внутри которой под полимерной оплеткой сокрыто несколько жил из тончайшей проволоки. И мемори-проволока (с памятью). Но такие несгибаемые основы пригодны лишь там, где достаточно нанизать.

А вот для всевозможных плетений с бисером и бусинами используется именно проволока в классическом своём обличии. Причем, не в каждом плетении, а лишь там, где основа не только соединяет бусинки воедино, но ещё и служит приданию определённой формы: бисерная флористика (создание цветочных композиций из бисера), плетение объёмных фигурок и т.д.

То же мозаичное полотно из бисера по одной и той же схеме можно сплести на обычной нити, либо на упругой леске, а можно на проволоке. Первое получится мягким, второе – упругим, но упругость эта неуправляемая, и лишь проволока позволит не только сплести бисерное полотно, но и выгнуть его определённым образом, придать форму. И ещё бонус, в работе с проволокой (как и с леской) бисерная игла не нужна, она сама по себе удобна для нанизывания.

Как таковой «бисерной» проволоки не существует. Сгодится любая, что проходит сквозь отверстие используемых в плетении бусинок. Самой подходящей бисерники считают проволоку с 26 по 34 калибр, именно её толщина удобна в работе с бисерным и бусинными материалами. Помним, чем меньше цифра калибра, тем толще проволока, тем более жестким выходит изделие, тем больше усилий приходится прилагать при его сборке. Тонкую проволоку плести легче.

Что касается сортов проволоки, используемой в качестве основы бисерных и бусинных украшений. Подбирают по жесткости, толщине и цвету. Стальная даже тонкая даёт самые жесткие формы, медная – самая пластичная, а вот дорогостоящую проволоку из благородных металлов в этом деле хоть и возможно использовать, но совершенно бессмысленно. Зачем? Ведь основу стараются сделать наименее заметной в изделии. Не пользуется популярностью проволока с декоративными покрытиями: подобрать под цвет бисера конечно можно, но с большой вероятностью покрытие слезет частично или полностью уже в процессе сборки изделия. Тем более, что разноцветной проволоки (в силу различных металлов, используемых в качестве основных компонентов сплава или в виде присадки) и без покрытий предостаточно.

Фурнитура из проволоки

Как выше упомянуто, пин – это всего лишь отрезок проволоки со стоппером на одном конце. А по большому счёту, проволокой является вся вспомогательная (пины, соединительные кольца) фурнитура и не только вспомогательная. Швенза для серьги, застёжка-крючок, булавка для броши – всем этим возможно разжиться в домашних условиях имея лишь подходящую проволоку и минимальный набор инструментов. Об инструментах поговорим отдельно. Пока же остановимся на том, что в нужном месте перекушенная, правильно выгнутая проволока, пусть не легко (нужна сноровка), но превращается в любой (не отягчённый автоматическими механизмами) элемент фурнитуры.

Как сделать пин из проволоки?

Сложней всего в этой простейшей проволочной манипуляции правильно сформировать петлю на конце пина. О правильности говорить приходится, потому что новички норовят выгибать круглогубцами сразу петельку, а вот этого, как раз, при формировании аккуратной правильно-округлой петли делать и не следует. Сначала движением от себя закладывается начальный изгиб, угол 90 градусов.

А уж потом формируют петлю, причём выгибают её движением в обратном направлении.

В общем-то, осилив эту простейшую операцию, то есть научившись рассчитывать силу, аккуратно преодолевающую сопротивление проволоки и укладывающую её в правильные витки и изгибы, вы уже можете считать себя проволочных дел мастером. Ведь фурнитура изготавливается из самых упорных разновидностей проволоки. И изготавливается посредством тех самых сгибов, формирований дуг, петель и т.д.

Используют преимущественно сталь, но в некоторых случаях отдают предпочтение более податливой меди и даже алюминию. С более податливой проволоки и начинают учиться работе с ней.

Инструменты для работы с проволокой

У каждого мастера свой набор инструментов. Мало того, каждый мастер подбирает для себя инструмент отдавая предпочтение тому или иному производителю. Здесь важно всё, от веса и величины, до свободы движения подвижных частей. Мы лишь перечислим самые необходимые инструменты, без которых работа с проволокой в любой технике невозможна:

  • Кусачки – используют для разделения проволоки на отрезки нужной длины, в отличие от ножниц они именно для проволоки и предназначены.
  • Круглогубцы – помогают формировать округлые изгибы.
  • Плоскогубцы – нужны везде, где требуется зажать и удержать.
  • Молоток и наковаленка – пригодятся для изменения сечения проволоки.
  • Ригель – нужен для формирования колец большего диаметра, чем толщина рабочих щипцов у круглогубцев.
  • Вигджиг – специальная доска с отверстиями и вставными колышками, что используется при форировании сложных узоров из проволоки.

Подробно об инструментах для рукоделия читайте здесь: https://handmademart.net/blog/instrumenty-dlya-rukodeliya-i-bizhuterii-zachem-nuzhny-kak-vybrat/

Где найти толстый медный провод для металлолома (8 общих мест)

Сэм Орловский

Категории Обучение

Теги Проводка

Содержание

  • Оценки меди
    • #2 Медная
    • #1 Медная
    • Bare Bright Copper
    • #2 Изоляция
    • #1 Изоляция WIRE
  • 8 мест. и мониторы
  • Insides Electronics
  • Computers
  • Small Appliances
  • Small Electronics
  • Extension Cord
  • Computer Servers
  • Scrap Copper Value in 2022
    • High Demand from China
    • Less Copper from the Mines
  • Wrapping Up
  • Когда дело доходит до переработки и сбора металлолома, медь гораздо ценнее большинства металлов. Бесконечные возможности вторичной переработки меди могут быть полезны для компьютеров, двигателей, промышленных материалов, строительства и многого другого. Итак, в этом посте я научу вас, где найти толстую медную проволоку на металлолом.

    Медь имеет хорошую репутацию в сфере переработки металлолома. Вы можете найти медный лом в телевизорах и мониторах, компьютерах, электронике, крупной и мелкой бытовой технике и многих других предметах. Кроме того, этот медный лом очень полезен в сантехнике, конструкционных материалах, декоративном дизайне, электрических компонентах и ​​многом другом.

    Марки меди

    Если вы планируете собирать или продавать медный лом, вам нужно хорошо понимать цену. Цена во многом зависит от марки меди. Будь то изолированный медный провод или простой медный провод, вы должны знать цену и сорт лома медного провода. Итак, вот самые распространенные виды лома медной проволоки.

    #2 Медь

    Этот сорт меди имеет минимальное содержание меди 94-96%. Однако внешний вид медного провода №2 немного грязный. Этот тип медного провода не имеет изоляции, а его диаметр должен быть тоньше 1/16 дюйма.

    #1 Медь

    Обладая более чистым внешним видом, эта медь №1 обладает превосходными антикоррозионными свойствами. Диаметр должен быть меньше 1/16 дюйма . Это вторая по прибыльности медь для торговли.

    Чистая блестящая медь Видео | iScrap App

    Это самый популярный тип медного лома среди торговцев ломом. Таким образом, без сомнения, чистая блестящая медь является самым ценным типом меди на рынке.

    #2 Изолированный провод

    Этот тип изолированной меди поставляется с нелегированной проволокой и тоньше, чем проволока калибра 16. Изоляция выполнена из толстого пластика. Без изоляции эти провода аналогичны медным проводам №2.

    Изолированный провод №1

    С чистым медным проводом и пластиковой изоляцией эти изолированные провода №1 больше, чем провода калибра 16. Похож на голую блестящую медь.

    8 Места, где можно найти лом медных проводов

    Старые телевизоры и мониторы

    Это одно предостережение, о котором мы должны упомянуть сразу: раньше в старых телевизорах был медный провод на сумму около 3-4 долларов, а сейчас внутри стоит всего около 1 доллара, и их трудно разобрать, поэтому далеко не так прибыльно, как раньше.

    Несмотря на то, что утилизация монитора является сложной задачей, большинство телевизоров и мониторов имеют внутри много проводов. Вы можете легко отделить их ножницами. Эти провода находятся на основании монитора или телевизора. Кроме того, это один из самых простых способов найти обрезки проводов.

    Внутренняя электроника

    Вы можете найти провода внутри и снаружи электроники. Большинство проводов хорошо изолированы. Используйте носовую стойку или ножницы, чтобы собрать медные провода. Например, вы можете найти эти медные провода в старых DVD-плеерах, ноутбуках, старых видеомагнитофонах и многих других электронных устройствах. Эти электронные медные провода считаются обычными изолированными медными проводами.

    Компьютеры

    Башни для настольных компьютеров — отличный источник медного лома. После снятия корпуса вы увидите изолированные провода, идущие от материнской платы, жесткого диска, блока питания и других компонентов. Вы можете найти плоские провода и тонкие изолированные провода внутри настольной башни. (1)

    Крупная бытовая техника

    Крупная бытовая техника, такая как сушилки, морозильники, холодильники, стиральные машины и другие инструменты, идеально подходит для сбора металлолома. Однако более крупные предметы, такие как холодильники и духовки, имеют более толстые изолированные провода. Эти толстые провода требуют большей мощности и больше весят.

    Мелкая бытовая техника Видео | Nuts minis channel

    Предметы домашнего обихода, такие как кофеварки, вентиляторы, аудио-видео устройства и блендеры, также являются хорошими предметами для поиска лома медной проволоки. Вы можете легко отделить медные провода от этих небольших приборов.

    Малая электроника Видео | PhoneArena

    Такие устройства, как камеры, сотовые телефоны, портативные игровые устройства и другая небольшая электроника, имеют более изолированные провода, чем можно было бы подумать. Поэтому всякий раз, когда вы найдете непригодный для использования небольшой прибор, не забудьте собрать весь медный лом.

    Удлинитель Видео | Спросите строителя

    Удлинители — седьмой пункт в нашем списке, и это отличное место для поиска медных проводов. Это один из самых простых способов найти медный лом.

    Компьютеры Серверы Видео | Google Workspace

    Вы можете без особых проблем найти все вышеперечисленные семь элементов. Однако заполучить компьютерный сервер немного сложно. Но, если вы сможете найти его, вы получите много разных видов металлолома, в том числе медный лом. (2)

    Стоимость лома меди в 2022 году

    2021 год был выдающимся для меди. Пока что эта тенденция сохраняется и в 2022 году, и нет никаких признаков снижения цен на медный лом. Вот несколько причин этой тенденции.

    Высокий спрос со стороны Китая

    Китай является одним из крупнейших импортеров медного лома в мире. Этот аппетит на медь привел к импорту 6,68 млн тонн медного лома в 2020 году.0060

    В течение последнего десятилетия горняки во всем мире не могли найти много меди в своих рудниках. При снижении производства меди цена на медь автоматически повышается. Например, даже запасы меди невелики.

    Подведение итогов

    Стоимость лома медной проволоки в ближайшие годы будет расти. Итак, если вы планируете начать бизнес по переработке медного лома, сейчас самое подходящее время, когда у вас есть хорошее представление о том, как найти лом медной проволоки.


    Каталожные номера
    (1) материнская плата — https://www.newegg.com/insider/how-to-choose-a-motherboard/
    (2) компьютерный сервер — https://study.com/learn /slesson/what-is-a-computer-server.html

    Видео ссылки

    ISCRAP APP

    NUTS MINIS Канал

    Phonearena

    .

    О Сэме Орловском

    С самого начала я понял, что плотницкое дело было для меня огромной страстью, и я остаюсь в этой отрасли уже более 20 лет. Это дает мне уникальную возможность рассказать вам о лучших инструментах и ​​рекомендациях. Я не только плотник, но я также люблю машины и все, что связано с электрикой. Одним из моих карьерных путей было начало работы в качестве ученика электрика, поэтому у меня также есть большой опыт работы с электротехнической продукцией и всем, что с ней связано.

    Рубрики Обучение Теги Проводка

    Купить медный провод 24 калибра от Ashland™ в Michaels

    Функциональность Javascript вашего браузера отключена. Пожалуйста, включите его, чтобы вы могли испытать все возможности этого сайта.

    1. Дом
    2. /
    3. Цветочный /
    4. Цветочные принадлежности /
    5. Проволока
    6. Медная проволока калибра
    7. / 24 от Ashland™

    Описание Доставка и возврат От производителя Отзывы

    jump


    Используйте эту гладкую медную проволоку от Ashland в цветочных поделках, ювелирных проектах, скульптурах и многом другом. Его можно легко разрезать до нужного размера с помощью кусачек. Скручивайте и сгибайте его в соответствии с вашими дизайнерскими потребностями.

    Детали:

    • Цвет меди
    • 24 калибра.
    • 100 футов.

    Используйте эту гладкую медную проволоку от Ashland для изготовления цветов своими руками, ювелирных изделий, скульптур и многого другого. Его можно легко разрезать до нужного размера с помощью кусачек. Скручивайте и сгибайте его в соответствии с вашими дизайнерскими потребностями.

    Детали:

    • Цвет меди
    • 24 калибра.
    • 100 футов

    Показать меньше деталей

    Доставка и возврат

    jump


    Доставка и возврат

    Доставка

    Доставка в течение 3 рабочих дней (доставка в течение 3 рабочих дней). или на следующий день. Заказы, размещенные до 11:00 по центральному времени на второй день или на следующий день, будут отправлены в тот же день. Посмотреть полную политику доставки и цены ›

    Возврат

    Если покупка на сайте Michaels.com вас не удовлетворила, вы можете вернуть ее в течение двух месяцев (60 дней) с момента покупки. Для возврата товара (за исключением образцов продукции) товар должен быть новым, неиспользованным и находиться в оригинальной упаковке. Вы можете вернуть товар в магазин Michaels (за исключением возврата Michaels Pro) или по почте. Посмотреть полную политику возврата ›

    От производителя

    jumpОтзывы покупателей

    Медный провод калибра 24 от Ashland™ сертифицирован 4,3 из 5 по 78.

    Оценка 1 из 5 по Na не покупал книгу у Провод для Кристы Используется для изготовления кисток для украшения яиц воском. Идеальный вес.

    Дата публикации: 11.09.2022

    Рейтинг 5 из 5 по Мари создает из Настоящая медь, а не просто цветная проволока Легко сгибается и принимает форму. Легко режется ножницами, а не кусачками. Прекрасно держит заданную форму. Красивый настоящий медный цвет и блеск.

    Дата публикации: 07.09.2022

    Оценка 1 из 5 по Rjdpblahblachblah от Имейте в виду, что это не медный провод Я не осознавал, пока не начал использовать провод, что это алюминиевый провод с медным покрытием. На продукте написано «алюминий», но когда вы ищете на сайте «медный провод», это появляется, и нигде в описании продукта не говорится «алюминий», просто если вы увеличите фотографию изображения. Вводит в заблуждение.

    Дата публикации: 06.09.2022

    Оценка 4 из 5 по Пэм в DC от Хорошее соотношение цены и Я люблю иметь это под рукой. Это хорошее качество и ценность.

    Дата публикации: 25.07.2022

    Рейтинг 5 из 5 по DJcrafter из Проволока Легко использовать в качестве обертки для проволоки

    Дата публикации: 10. 06.2022

    Оценка 1 из 5 по James_p из Не медь Там должен быть алюминиевый провод медного цвета.

    Дата публикации: 08.06.2022

    Рейтинг 5 из 5 по Хетцер из это медная проволока Является префектом проекта, над которым я работаю.

    Дата публикации: 06.06.2022

    Рейтинг 5 из 5 по проводник из Отлично подходит для драгоценных деревьев Это сделало свое дело для драгоценных деревьев. 24 г – идеальная проволока, флористическая проволока лучше всего подходит для этого и дешевле.

    Дата публикации: 2022-05-29

    Back to top

    Пленки меди толщиной нанометров с низким удельным сопротивлением, выращенные на поверхностях двумерных материалов

    Abstract

    Тонкие пленки меди (Cu) (15 нм) осаждаются на поверхности различных двумерных материалов с помощью электронно-лучевого осаждения. С помощью режима роста ван-дер-ваальсовой эпитаксии на поверхностях 2D-материалов наблюдается предпочтительный планарный рост пленок Cu как на поверхностях MoS 2 , так и на поверхностях WSe 2 при комнатной температуре, что вызывает образование поликристаллической и непрерывной пленки Cu. Относительные низкие значения удельного сопротивления 6,07 (MoS 2 ) и 6,66 (WSe 2 ) мкОм-см для тонких пленок Cu. При более высокой температуре роста 200 °C наблюдается диффузия Cu в слои MoS 2 , в то время как двумерный материал WSe 2 , не содержащий серы, может предотвратить диффузию Cu при той же температуре роста. При дальнейшем увеличении скоростей осаждения для образца, выращенного на поверхности WSe 2 , наблюдается рекордно низкое значение удельного сопротивления 4,62 мкОм-см для тонких пленок Cu. Низкие значения удельного сопротивления и сплошные пленки Cu предполагают хорошую смачиваемость пленок Cu на поверхностях 2D-материалов. Благодаря тонкому корпусу, способности предотвращать диффузию меди и уникальному способу выращивания 2D-материалов путем ван-дер-ваальсовой эпитаксии, двумерные материалы, не содержащие серы, такие как WSe 2 многообещающий кандидат на замену пакета вкладышей/барьеров в межсоединенных соединениях с уменьшением ширины линий.

    Введение

    В кремниевой (Si) промышленности медь (Cu) широко используется для межсоединений из-за ее низкого удельного сопротивления 1,2,3 . С другой стороны, высокая диффузионная способность Cu приведет к диффузии атомов Cu в диэлектрические слои, так что для кремниевых чипов будет наблюдаться короткое замыкание и, следовательно, отказ системы 9.0356 4,5,6,7 . Следовательно, чтобы избежать проблемы диффузии меди, для медных межсоединений необходимы диффузионно-барьерные слои между медными проводами и диэлектриками. В настоящее время тонкие слои TaN (~ 3 нм) обычно используются в качестве диффузионного барьерного слоя для изоляции медных проводов (~ 20 нм в ширину/высоту) от окружающих диэлектриков 7,8 . Для лучшей адгезии между Cu и диффузионным барьерным слоем TaN также требуется дополнительный подкладочный слой Ta (~ 1 нм) 9 . В этом случае стек Cu/Ta/TaN стал стандартной структурой межсоединений в современной полупроводниковой промышленности. Однако с дальнейшим сокращением ширины линий устройств ниже 3 нм в будущем потребуется уменьшение межсоединений до менее 20 нм. При уменьшении толщины медной проволоки ее удельное сопротивление заметно возрастет из-за рассеяния электронов на фононах, точечных дефектах, примесях и границах зерен 9,10,11,12,13,14 . Чтобы избежать значительного увеличения удельного сопротивления при уменьшении толщины медной проволоки, альтернативным выбором могут быть более тонкие барьерные/прокладочные слои. Однако, когда толщина пленки TaN уменьшается до менее 3 нм, барьерный слой больше не может предотвращать диффузию меди в окружающие диэлектрики 14 . В этом случае новый материал, способный блокировать диффузию меди толщиной в несколько нанометров, станет настоятельной необходимостью для дальнейшего масштабирования межсоединений. При таком сценарии, поскольку толщина однослойных 2D-материалов составляет несколько ангстрем, они станут многообещающими кандидатами для этого приложения. Помимо тонкого тела 2D-материалов, в предыдущих публикациях мы продемонстрировали вертикальные гетероструктуры 2D-материала с эпитаксиально выращенными элементарными 2D-материалами, такими как сурьма (Sb), германий (Ge) и олово (Sn), выращенными на дисульфиде молибдена (MoS). 2 ) поверхности 15,16 . Результаты показали, что формирование эпитаксиального слоя в режиме ван-дер-ваальсовой эпитаксии на поверхности двумерных материалов в меньшей степени зависит от структуры решетки подложки. Путем дальнейшего распространения этой концепции на металлические кристаллы эпитаксия Ван-дер-Ваальса на поверхностях двумерных материалов поможет улучшить кристалличность толстых пленок золота (Au), выращенных на поверхностях MoS 2 17 . Тот же механизм также поможет улучшить непрерывность пленки Au толщиной в нанометры, так что будет получено поверхностное сопротивление, близкое к теоретическому, для пленки Au толщиной 10 нм, выращенной на MoS 9. 0336 2 поверхности 18 . Непрерывные тонкие пленки Au, выращенные на поверхностях MoS 2 , также продемонстрировали хорошую адгезию и смачиваемость на границах металл/двумерный материал. Поэтому, используя тонкие двумерные материалы для замены стека Ta/TaN, можно добиться дальнейшего масштабирования межсоединений. Уникальный режим роста ван-дер-ваальсовой эпитаксии на поверхностях 2D-материалов будет полезен для формирования сплошных металлических пленок с улучшенной кристалличностью, так что можно будет получить еще более низкие значения удельного сопротивления.

    В этой статье мы осаждали пленки Cu толщиной 15 нм на поверхности MoS 2 и WSe 2 с использованием системы электронно-лучевого осаждения. С помощью метода роста ван-дер-ваальсовой эпитаксии поликристаллические пленки меди получают на двумерных поверхностях материалов при комнатной температуре (КТ). Используя двумерный материал, не содержащий серы, такой как WSe 2 , можно избежать диффузии меди при более высоких температурах роста. При дальнейшем увеличении скоростей осаждения для образца, выращенного на WSe 9, наблюдается рекордно низкое значение удельного сопротивления 4,62 мкОм·см для тонких пленок Cu.0336 2 поверхность. Малая толщина до нескольких атомных слоев и хорошая смачиваемость WSe 2 медью сделали его многообещающим кандидатом на замену пакета вкладыша/барьера в межсоединениях с уменьшением ширины линий.

    Результаты и обсуждение

    Тонкие пленки меди, выращенные на различных подложках

    Для исследования влияния ван-дер-ваальсовой эпитаксии на тонкие пленки Cu 15 нм Cu были нанесены на 300 нм SiO 2 /Si и трехслойный MoS 2 /c-плоскостные сапфировые подложки при комнатной температуре с использованием системы электронно-лучевого осаждения со скоростью осаждения 0,1 Å/с. 500 \(\times \) 500 нм 2 атомно-силовой микроскопии (АСМ) изображения двух образцов показаны на рис. 1a. Как показано на рисунке, для образца, выращенного на подложке SiO 2 /Si, наблюдаются кластеры Cu с глубокими канавками, что указывает на то, что оборванные связи на поверхностях SiO 2 могут препятствовать миграции атомов Cu и, следовательно, образованию островков. вместо планарного роста пленки будет наблюдаться на SiO 2 поверхности. В отличие от пленки Cu, выращенной на поверхностях SiO 2 , на поверхности MoS 2 наблюдается более сплошная пленка Cu. Хотя кластеры Cu все еще наблюдаются в образце, более мелкие канавки между кластерами позволяют предположить, что способ роста ван-дер-ваальсовой эпитаксии на 2D-материале поможет планарному росту тонких металлических пленок. Среднеквадратичные (RMS) значения шероховатости пленок Cu, нанесенных на поверхности SiO 2 и MoS 2 , составляют 1,67 и 1,04 нм соответственно, что согласуется с наблюдением, что для пленки Cu наблюдаются более глубокие бороздки. нанесенный на SiO 2 поверхность. В результате по сравнению со значением удельного сопротивления 19,71 мкОм-см для образца, выращенного на подложке SiO 2 /Si, для образца, выращенного на поверхности MoS 2 , будет наблюдаться значительно меньшее удельное сопротивление 6,07 мкОм-см, что близко к удельному сопротивлению  ~ 5 мкОм-см, полученному из пленки Cu толщиной 15 нм, выращенной на механически расслоенных поверхностях MoS 2 19 . Кривые 2θ − θ двух образцов, измеренные с помощью системы дифракции рентгеновских лучей (XRD), показаны на рис. 1b. Кроме пиков подложки дополнительный пик Cu (111) наблюдается только для пленки Cu, выращенной на MoS 2 , что свидетельствует о том, что помимо планарного роста пленки лучшая кристалличность достигается также для пленки Cu, выращенной на поверхности MoS 2 . Наблюдение одного только пика Cu (111) может свидетельствовать о том, что большинство доменов Cu, выращенных на поверхностях MoS 2 , хорошо выровнены с направлением (111). В будущем необходимо провести дополнительные исследования, чтобы подтвердить эту точку зрения. С другой стороны, ожидается, что на SiO 2 9 будет получена различная ориентация доменов Cu.0337 поверхность. Таким образом, по сравнению с хорошо выровненным направлением (111) для доменов Cu на поверхности MoS 2 ослабленные пики РФА доменов Cu не наблюдаются для пленки Cu, осажденной на поверхности SiO 2 . Улучшенная кристалличность пленок Cu, выращенных на поверхностях двумерных материалов, может помочь уменьшить неупругое рассеяние электронов на границах зерен Cu.

    Рисунок 1

    ( a ) 500 × 500 нм 2 АСМ изображения и ( b ) Кривые 2θ − θ, измеренные с помощью XRD пленок Cu толщиной 15 нм, осажденных на 300 нм SiO 2 /Si и трехслойных сапфировых подложках MoS 2 /c, при комнатной температуре.

    Изображение в полный размер

    Пленки меди, выращенные на MoS

    2 поверхности при различных температурах

    Для дальнейшего исследования влияния температур роста на морфологию и кристалличность тонких пленок Cu были изготовлены еще два образца с 15 нм Cu, нанесенными на MoS. 2 Подготовлены поверхности при 100 и 200 °C. 1 × 1 \(\upmu \)m 2 АСМ-изображения двух образцов показаны на рис. 2а. На рисунке также показано АСМ-изображение 1 × 1 \(\upmu \)m 2 образца, приготовленного при КТ. С повышением температуры роста наблюдается значительная коалесценция зерен Cu. Уплощенное плато с более глубокими канавками между ними также наблюдается при более высоких температурах роста. Явление коалесценции зерен Cu также приведет к увеличению среднеквадратичных значений шероховатости с 1,04, 1,44 до 2,23 нм для пленок Cu, выращенных при комнатной температуре, 100 и 200 °C соответственно. Результаты могут свидетельствовать об улучшении кристалличности тонких пленок Cu при повышении температуры роста. Нормализованные пики Cu (111) XRD трех образцов показаны на рис. 2b. Как показано на рисунке, полная ширина на полувысоте (FWHM) пика Cu (111) XRD уменьшается с 0,69, от 0,64 до 0,61 градуса для трех образцов, приготовленных при комнатной температуре, 100 ° C и 200 ° C, соответственно, что позволяет предположить, что улучшенная кристалличность / более крупные зерна Cu достигаются при повышении температуры роста. Результаты согласуются с наблюдениями увеличенных зерен меди при повышении температуры роста на изображениях АСМ. Однако, хотя улучшенная кристалличность достигается при более высоких температурах роста, значения удельного сопротивления тонких пленок Cu будут увеличиваться с 6,07 (RT), 8,16 (100 °C) до 40,2 (200 °C) мкОм-см при повышении температуры роста. Менее сплошные пленки Cu, образующиеся в результате коалесценции зерен Cu при повышении температуры роста, могут быть основным механизмом, ответственным за это явление. Поскольку роль MoS 2 предназначен для замены стека Ta/TaN в межсоединениях, его способность блокировать диффузию меди является критически важной проблемой для этой цели. Изображения трех образцов в поперечном сечении с помощью просвечивающего электронного микроскопа высокого разрешения (HRTEM) показаны на рис. 2c. Как показано на рисунке, прозрачные трехслойные MoS 2 с поликристаллическими пленками Cu наблюдаются для двух образцов, приготовленных при комнатной температуре и 100 °C соответственно. Однако для образца, приготовленного при 200 °C, границы раздела Cu/MoS 2 менее четкие. Немного МоС 9Слои 0336 2 , по-видимому, отрываются от сапфировых подложек, что может свидетельствовать о диффузии Cu в пленки MoS 2 при 200 °C. Чтобы исследовать это явление, на рис. 2d показаны высокоугловые кольцевые темные карты (HAADF) элементов Cu, S и Mo для образца, выращенного при 200 °C. Наблюдение сигналов Cu в слое MoS 2 предполагает, что атомы Cu будут диффундировать в MoS 2 при 200 °C, что также наблюдается для образца, выращенного при 100 °C. Карты HAADF элементов Cu, S и Mo для образца, выращенного при 100 °C, показаны в дополнительной информации на рис. S1. Как показано на рис. 2c, диффундирующие атомы Cu могут поднимать некоторое количество MoS 2 слоев вдали от сапфировых подложек. В этом случае в слое Cu вблизи границы раздела Cu/MoS 2 также будут наблюдаться сигналы как Mo, так и S. Рис. HRTEM-изображения 15 нм меди, нанесенной на трехслойные подложки MoS 2 /сапфир, при комнатной температуре, 100 и 200 °C. ( d ) Карты HAADF элементов Cu, S и Mo для образца, выращенного при 200 °C. Белые линии на рисунке изображают фактический MoS 9.0336 2 /сапфир и Cu/MoS 2 интерфейсы.

    Увеличить

    Пленки меди, выращенные на поверхностях WSe

    2

    Поскольку атомы Cu будут легко реагировать с серой, возможно, что дефекты с вакансиями Mo будут индуцировать диффузию Cu в слои MoS 2 . Элемент серы также является потенциальным загрязнителем для линий по производству полупроводников. В этом случае для нанесения облицовочного/барьерного слоя в межсоединениях следует использовать двумерный материал, не содержащий серы. Чтобы продемонстрировать это, трехслойный диселенид вольфрама в масштабе пластины (WSe 2 ) выращивают на сапфировых подложках путем селенизации предварительно осажденных вольфрамовых пленок при 950 °C. Изображение и изображение поперечного сечения HRTEM отдельного образца WSe 2 , показывающее его однородность, показаны во вспомогательной информации (рис. S2). При использовании образцов WSe 2 / сапфира в качестве новых подложек на поверхность WSe 2 осаждается пленка меди толщиной 15 нм при комнатной температуре. Кривая 2θ–θ образца, измеренная с помощью XRD, показана на рис. 3a. Рентгеновская кривая пленки Cu, выращенной на MoS 9Поверхность 0336 2 при комнатной температуре также показана на рисунке для сравнения. Помимо пика подложки, на образцах MoS 2 и WSe 2 наблюдается пик Cu (111). Результаты показывают, что по сравнению с пленкой Cu, выращенной на поверхности SiO 2 (рис. 1), лучшая кристалличность достигается для тонких пленок Cu, выращенных как на поверхностях MoS 2 , так и на поверхностях WSe 2 . Такая же ван-дер-ваальсова эпитаксия тонкой пленки Cu, выращенной на поверхности MoS 2 , может иметь место и на WSe 9.0336 2 поверхность. АСМ-изображение 1 × 1 \(\upmu \)m 2 образца, выращенного на поверхности WSe 2 , показано на рис. 3б. По сравнению с образцом, выращенным на поверхности MoS 2 (рис. 2а), аналогичная морфология наблюдается для образца, выращенного на поверхности WSe 2 , что указывает на то, что уникальный режим роста ван-дер-ваальсовой эпитаксии будет иметь место на различные 2D материальные поверхности. Предпочтительный рост плоской пленки вместо образования островков улучшит непрерывность тонких пленок Cu, нанесенных как на MoS 9, так и на0336 2 и WSe 2 . В этом случае аналогичное значение удельного сопротивления 6,66 мкОм-см с образцом, выращенным на поверхности MoS 2 (6,07 мкОм-см), будет наблюдаться для пленки Cu толщиной 15 нм, выращенной на поверхности WSe 2 . Рисунок 3 2 поверхность. Рентгеновская кривая пленки Cu, выращенной на MoS 9Поверхность 0336 2 при комнатной температуре также показана в ( a ) для сравнения.

    Увеличить

    Для исследования влияния температур роста на диффузию Cu в образцах WSe 2 были изготовлены еще два образца с 15 нм Cu, нанесенными на поверхности WSe 2 при 100 и 200 °C с использованием система электронно-лучевого осаждения со скоростью осаждения 0,1 Å/с. Аналогично образцам, выращенным на поверхностях MoS 2 , для WSe 9 наблюдается коалесценция зерен Cu и уменьшение полуширины пика Cu(111) XRD.0336 2 образцов с повышением температуры роста (рис. S3 во вспомогательной информации). Результаты еще раз подтверждают, что одна и та же эпитаксия Ван-дер-Ваальса имеет место как на поверхностях MoS 2 , так и на поверхностях WSe 2 . Изображения поперечного сечения HRTEM пленок Cu толщиной 15 нм, выращенных на поверхностях WSe 2 при комнатной температуре, 100 и 200 ° C, показаны на рис. 4a. В отличие от частичного отрыва MoS 2 от сапфировых подложек для образца, выращенного на поверхности MoS 2 при 200 °C, поликристаллические пленки Cu с прозрачным трехслойным WSe 2 наблюдаются для всех трех образцов. Результаты показывают, что слои WSe 2 могут эффективно предотвращать диффузию Cu. Карты HAADF элементов Cu и W для образца, выращенного при 200 °C, показаны на рис. 4б. На рисунке наблюдается четкое разделение сигналов Cu и Se. Результаты показывают, что при использовании не содержащих серы двумерных материалов в качестве барьерного слоя можно эффективно избежать диффузии меди. По сравнению со стопками Ta/TaN толщиной  ~ 4 нм толщина трехслойного WSe 2 составляет около 2,0 нм. Дальнейшее уменьшение толщины возможно за счет уменьшения числа слоев пленок WSe 2 . Более тонкие стопы линий/барьеров межсоединений оставят большой объем для медных пленок, так что возможно дальнейшее уменьшение размера межсоединений. Относительно низкие значения удельного сопротивления 6,07 и 6,66 мкОм-см и сплошные пленки Cu, наблюдаемые на поверхностях MoS 2 и WSe 2 при комнатной температуре, свидетельствуют о хорошей смачиваемости пленок Cu на поверхностях двумерных материалов. Благодаря тонкому корпусу, способности предотвращать диффузию меди и уникальному способу выращивания 2D-материалов ван-дер-ваальсовой эпитаксией WSe 2 многообещающий кандидат на замену стека Ta/TaN в межсоединениях с уменьшением ширины линий.

    Рис. 4

    ( a ) HRTEM-изображения поперечного сечения 15 нм Cu, нанесенной на трехслойные подложки WSe 2 /сапфир, при комнатной температуре, 100 и 200 °C. ( b ) Карты HAADF элементов Cu и Se для образца, выращенного при 200 °C. Белые линии на рисунке изображают фактические интерфейсы WSe 2 /sapphire и Cu/WSe 2 .

    Изображение в натуральную величину

    Несмотря на то, что способ выращивания ван-дер-ваальсовой эпитаксии на двумерных поверхностях материала выгоден для планарного роста металлических пленок. Поликристаллическая природа выращенных 2D-материалов с пластинчатым масштабом может препятствовать миграции адатомов и вызывать образование локальных островков на поверхности 2D-материала. В этом случае, по сравнению с отслоившимися чешуйками 2D-материала, более высокие значения удельного сопротивления будут наблюдаться на выращенных поверхностях 2D-материала при той же толщине металлической пленки. Как обсуждалось в предыдущем разделе, хотя значение удельного сопротивления 6,07 мкОм-см может быть достигнуто для пленки Cu толщиной 15 нм, выращенной на MoS 2 при комнатной температуре более низкое значение удельного сопротивления ~ 5 мкОм-см по-прежнему наблюдается на расслоенных чешуйках MoS 2 с той же толщиной Cu 20 . Как мы наблюдали для образцов с разной температурой роста, коалесценция зерен Cu улучшит кристалличность пленки. Тот же самый механизм также будет индуцировать менее сплошную пленку, так что будут наблюдаться более высокие значения удельного сопротивления. Следовательно, одним из возможных подходов к решению этой проблемы является увеличение плотности адатомов на поверхности подложки, чтобы можно было получить более сплошную пленку. Пленки Cu толщиной 15 нм со скоростями осаждения 0,5 и 1,0 Å/с осаждаются на WSe 9.0336 2 поверхностей с помощью системы электронно-лучевого напыления. Значения удельного сопротивления, полученные для двух образцов, составляют 5,22 и 4,62 мкОм-см соответственно. Значения удельного сопротивления пленок Cu, о которых сообщалось в предыдущих публикациях, показаны на рис. 5. На рисунке также показано значение удельного сопротивления 1,68 мкОм-см Cu в природе. Как показано на рисунке, значение удельного сопротивления 4,62 мкОм-см является самым низким значением, указанным в литературе. Учитывая тот факт, что на данном этапе для 2D-материалов в масштабе пластины получают поликристаллические, а не монокристаллические пленки, можно добиться дальнейшего снижения значения удельного сопротивления для тонких пленок Cu, если будет достигнута улучшенная кристалличность для выращенных 2D-материалов в будущее. Тем не менее, зафиксированное низкое значение удельного сопротивления тонкой пленки Cu, выращенной на WSe 9Поверхность 0336 2 уже продемонстрировала свой потенциал для замены стека Ta/TaN в межкомпонентных соединениях. Помимо прямого выращивания 2D-материалов на различных подложках, перенос пленки может быть простым способом облегчения интеграции 2D-материалов с другими подложками. После переноса трехслойного WSe 2 на подложку SiO 2 /Si толщиной 300 нм на поверхность WSe 2 осаждается Cu толщиной 15 нм с использованием системы электронно-лучевого осаждения со скоростью осаждения 1,0 Å/с. на РТ. По сравнению со значением 4,62 мкОм-см, полученным для образца, выращенного на неперенесенном WSe 2 для этого образца наблюдается аналогичное значение удельного сопротивления 5,43 мкОм-см. Несмотря на загрязнения и повреждения, возникшие во время процедуры переноса, результаты показали, что эпитаксия Ван-дер-Ваальса по-прежнему является основным механизмом роста эпитаксиального слоя на поверхностях 2D-материалов.

    Рисунок 5

    Значения удельного сопротивления тонких пленок Cu, приготовленных с использованием различных подходов и вычитаний из литературы. Значение удельного сопротивления пленки Cu толщиной 15 нм, нанесенной на WSe 9Поверхность 0336 2 при КТ в данной работе также показана на рисунке. Штриховая кривая показывает значение удельного сопротивления Cu в природе (1,68 мкОм-см).

    Изображение в полный размер

    Заключение

    Мы продемонстрировали пленку Cu толщиной 15 нм, нанесенную на различные двумерные поверхности материалов. С помощью режима роста ван-дер-ваальсовой эпитаксии на поверхностях 2D-материалов наблюдается предпочтительный планарный рост пленок Cu как на поверхностях MoS 2 , так и на поверхностях WSe 2 при комнатной температуре, что вызывает образование поликристаллической и непрерывной пленки Cu. При более высокой температуре роста 200 °C диффузия Cu в MoS 2 наблюдается, в то время как двумерный материал WSe 2 , не содержащий серы, может предотвратить диффузию Cu при той же температуре роста. При дальнейшем увеличении скоростей осаждения для образца, выращенного на поверхности WSe 2 , наблюдается рекордно низкое значение удельного сопротивления 4,62 мкОм-см для тонких пленок Cu. После переноса трехслойного WSe 2 на подложку SiO 2 /Si толщиной 300 нм аналогичное значение удельного сопротивления 5,43 мкОм-см получается при осаждении Cu толщиной 15 нм на WSe 2 9.0337 поверхность. Низкие значения удельного сопротивления тонких пленок меди, выращенных на перенесенных или неперенесенных поверхностях WSe 2 , обеспечили разнообразие для интеграции двумерных материалов с другими материалами в практических приложениях. Эти результаты показали, что не содержащие серы 2D-материалы, такие как WSe 2 , могут быть многообещающими кандидатами на замену комплекта облицовки/барьера в межсоединенных соединениях с уменьшением ширины линий.

    Методы

    Для выращивания трехслойного MoS 2 металлический молибден наносился на сапфировые подложки с использованием системы радиочастотного (РЧ) распыления. Мы использовали 30 Вт для постоянной мощности распыления и 5 × 10 −3 Торр с потоком газа аргона (Ar) 30 см3/мин для фонового давления. Время осаждения составляет 37 с. для подготовки слоя MoS 2 . После осаждения металла образец помещали в центр горячей печи для сульфурирования. В качестве газа-носителя использовали газообразный аргон в концентрации 200 см3/мин, при этом давление поддерживали на уровне 50 Торр. Температуру сульфуризации поддерживали на уровне 850 °C с помощью 0,25 г порошка серы (S) в течение 20 мин. Для выращивания трехслойного WSe 2 используется аналогичная процедура осаждения переходного металла и селенизации. Пленка металла W была нанесена на сапфировую подложку с использованием той же системы ВЧ-распыления. Условия осаждения, аналогичные осаждению Мо, приняты для осаждения W, за исключением более высокой мощности распыления 40 Вт. Время осаждения составляет 25 с. для отложения W. После осаждения металла образец помещали в центр горячей печи для селенизации. В качестве газа-носителя использовали газообразный аргон 85 см3/мин, при этом давление поддерживали на уровне 100 Торр. Температуру селенизации поддерживали на уровне 950 °C с 0,2 г порошка Se в течение 30 мин. Скорость осаждения и толщина пленок Cu измеряются с помощью микровесов на кварцевом кристалле (ККМ), оснащенных электронно-лучевой системой. Значения удельного сопротивления были получены по уравнению \(\rho \) = R S × (толщина пленки), где R S — поверхностное сопротивление, полученное посредством четырехточечных измерений. Для четырехточечных измерений используется четырехконтактная измерительная станция KSR-4 с наконечником зонда BeCu и шагом наконечника 1 мм. Keithley 2400 SourceMeter используется для измерения поверхностного сопротивления образцов. Измерения изображений HRTEM поперечного сечения получены с использованием системы просвечивающей электронной микроскопии JEOL JEM-2800F, работающей при 200 кВ. Измерения XRD выполняются с использованием системы Bruker New D8 Discover XRD с излучением Cu Kα (λ = 1,5406 Å). Измерения АСМ выполняются с использованием системы АСМ BRUKER Dimension ICON.

    Ссылки

    1. Banerjee, K., Amerasekera, A., Dixit, G. & Hu, C. Влияние масштабирования межсоединений и диэлектрика с низким k на тепловые характеристики металла ИС. Int. Электрон. Устройства встречают технологии. Копать землю. 1 , 65–68 (1996).

      Артикул Google ученый

    2. Перальта, Массачусетс. Медь с высокой проводимостью. IEEE Potentials 13 , 39–41 (1994).

      Артикул Google ученый

    3. Тинг, Ч. Х.; Папапанайоту, Д.; Чжу, М. Технология электрохимического осаждения для многоуровневых медных межсоединений ULSI. 5-я Международная конференция по технологиям твердотельных и интегральных схем. , 198–201 (1998).

    4. Shacham-Diamand, Y., Dedhia, A., Hoffstetter, D. & Oldham, W. Перенос меди в термическом SiO 2 . Дж. Электрохим. соц. 140 , 2427 (1993).

      ОБЪЯВЛЕНИЕ КАС Статья Google ученый

    5. Ллойд Дж., Мюррей К., Понот С., Коэн С. и Линигер Э. Влияние диффузии меди на поведение TDDB в межуровневых диэлектриках с низким k. Микроэлектрон. Надежный. 46 , 1643–1647 (2006).

      КАС Статья Google ученый

    6. Войчик, д. и др. Медные барьерные свойства очень тонких пленок Ta и TaN. IEEE Междунар. Интерконнект. Технол. конф. 1 , 167–170 (2014).

      Артикул Google ученый

    7. Вэй-Лин, В. и др. Повышение надежности межсоединения Cu за счет контроля кристаллизованного диффузионного барьера α-Ta/TaNx. Дж. Наноматер. 2015 , 1 (2015).

      Google ученый

    8. Graham, R. L. et al. В удельном сопротивлении преобладает поверхностное рассеяние в медных проволоках размером менее 50 нм. Заяв. физ. лат. 96 , 042116 (2010).

      ОБЪЯВЛЕНИЕ Статья Google ученый

    9. Пломбон Дж., Андидех Э., Дубин В.М. и Майз Дж. Влияние фононов, геометрии, примесей и размера зерна на удельное сопротивление медной линии. Заяв. физ. лат. 89 , 113124 (2006 г.).

      ОБЪЯВЛЕНИЕ Статья Google ученый

    10. Ло, К.-Л. и др. Возможности и проблемы 2D-материалов при масштабировании внутренних соединений. Дж. Заявл. физ. 128 , 080903 (2020).

      ОБЪЯВЛЕНИЕ КАС Статья Google ученый

    11. Чжан В. и др. Влияние геометрии на внедрение примесей и рост зерен в узких линиях меди. Дж. Электрохим. соц. 152 , C832 (2005).

      КАС Статья Google ученый

    12. Чавла Дж., Гстрейн Ф., О’Брайен К., Кларк Дж. и Галл Д. Рассеяние электронов на поверхностях и границах зерен в тонких медных пленках и проволоках. 907:00 физ. B 84 , 235423 (2011).

      ОБЪЯВЛЕНИЕ Статья Google ученый

    13. Робертс, Дж. М.; Кошик, А. П.; Кларк, Дж. С. Удельное сопротивление медных линий длиной менее 30 нм. Международная конференция IEEE по технологиям межсоединений 2015 г. и Конференция IEEE по материалам для усовершенствованной металлизации 2015 г. , 341–344 (2015).

    14. Ло, К.-Л. и др. Исследования двумерных h-BN и MoS 2 для применения барьера потенциальной диффузии в технологии медных соединений. NPJ 2D Матер. заявл. 1 , 1–7 (2017).

    15. Чен, Х.-А. и др. Монокристаллические пленки антимонена, полученные методом молекулярно-лучевой эпитаксии: селективный рост и снижение контактного сопротивления двумерной гетероструктуры материала. ACS Прил. Матер. Интерфейсы. 10 , 15058–15064 (2018).

      КАС Статья Google ученый

    16. Чен, К.-К. и др. Многослойные элементарные 2D-материалы: антимонен, германен и станен, выращенные непосредственно на дисульфидах молибдена. Полуконд. науч. Технол. 34 , 105020 (2019).

    17. Чен, К.-К. и др. Ваальсова эпитаксия крупноплощадных и монокристаллических золотых пленок на MoS 2 для 2D-3D интерфейсов с низким контактным сопротивлением. ACS Прил. Нано Матер. 3 , 2997–3003 (2020).

      КАС Статья Google ученый

    18. Чжан, Ю.-В., Ву, Б.-Ю., Чен, К.-С., Ву, К.-Х. и Лин, С.-Ю. Пленки золота нанометровой толщины с высокой проводимостью, выращенные на поверхностях дисульфида молибдена, для межсоединений. наук. 10 , 1–6 (2020).

      Артикул Google ученый

    19. Шен, Т. и др. MoS 2 для улучшения электрических характеристик ультратонких медных пленок. Приложение ACS Матер. Интерфейсы. 11 , 28345–28351 (2019).

      КАС Статья Google ученый

    20. Благодарности

      Эта работа была частично поддержана проектами MOST 108-2221-E-001-017-MY3 и MOST 110-2622-8-002-014, финансируемыми Министерством науки и технологий, Тайвань, и частично в рамках проекта iMATE AS-iMATE-109-41, финансируемого Academia Sinica, Тайвань. Авторы также хотели бы поблагодарить Integrated Service Technology Inc. за их помощь в измерениях HRTEM.

      Информация об авторе

      Авторы и организации

      1. Научно-исследовательский центр прикладных наук, Academia Sinica, Academia Rd, No. 128, Sec. 2, Taipei, 11529, Taiwan

        Yu-Wei Liu, Dun-Jie Zhang, Po-Cheng Tsai, Chen-Tu Chiang & Shih-Yen Lin

      2. Факультет электротехники, Национальный университет Ченг Кунг, № 1 , University Road, Tainan City, 701, Taiwan

        Dun-Jie Zhang & Wei-Chen Tu

      3. Выпускник Института электронной инженерии, Национальный университет Тайваня, № 1, сек. 4, Roosevelt Rd, Тайбэй, 10617, Тайвань

        Po-Cheng Tsai & Shih-Yen Lin

      Авторы

      1. Yu-Wei Liu

        Просмотр публикаций автора

        Вы также можете искать этого автора в PubMed Google Scholar

      2. Dun-Jie Zhang

        Просмотр публикаций автора

        Вы также можете искать этого автора в PubMed Google Scholar

      3. Po-Cheng Tsai

        Просмотр публикаций автора

        Вы также можете искать этого автора в PubMed Google Академия

      4. Chen-Tu Chiang

        Просмотр публикаций автора

        Вы также можете искать этого автора в PubMed Google Scholar

      5. Wei-Chen Tu

        Просмотр публикаций автора

        Вы также можете искать этого автора в PubMed Google Scholar

      6. Shih-Yen Lin

        Просмотр публикаций автора

        Вы также можете искать этого автора в PubMed Google Scholar

      Взносы

      Y. -W.L., D.-J.Z., P.-C.T. и С.-Т.С. выполнял рост/характеристику материала и электрические измерения образцов. Ю.-В.Л., В.-К.Т. и С.-Ю.Л. уточнил экспериментальные данные и вышел с рукописью. С.-Ю.Л. является руководителем группы и провел расследование этой работы.

      Автор, ответственный за переписку

      Ши-Йен Лин.

      Декларации этики

      Конкурирующие интересы

      Авторы заявляют об отсутствии конкурирующих интересов.

      Дополнительная информация

      Примечание издателя

      Springer Nature сохраняет нейтралитет в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

      Дополнительная информация

      Дополнительная информация.

      Права и разрешения

      Открытый доступ Эта статья находится под лицензией Creative Commons Attribution 4.0 International License, которая разрешает использование, совместное использование, адаптацию, распространение и воспроизведение на любом носителе или в любом формате, при условии, что вы указываете соответствующие права на первоначальный автор(ы) и источник, предоставьте ссылку на лицензию Creative Commons и укажите, были ли внесены изменения. Изображения или другие сторонние материалы в этой статье включены в лицензию Creative Commons на статью, если иное не указано в кредитной строке материала. Если материал не включен в лицензию Creative Commons статьи, а ваше предполагаемое использование не разрешено законом или выходит за рамки разрешенного использования, вам необходимо получить разрешение непосредственно от правообладателя. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/4.0/.

      Перепечатка и разрешения

      Об этой статье

      Комментарии

      Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.

      Данные о неизолированных медных проводах – Ness Engineering Inc.

      Домашняя страница › Домашняя страница Ness Engineering Inc. › Технические данные › Данные о неизолированных медных проводах

      площадь, вес на 1000 футов и сопротивление на 1000 футов.

      Сопротивление на 1000 футов (1000 мс)
      Калибр AWG B&S Диаметр (мил) Площадь поперечного сечения (круговой мил*) Вес на 1000 футов (фунтов)
      0000 460 212000 640 0,049
      000 410 168000 509 0,062
      00 365 133000 403 0,079
      0 324 106000 318 0,099
      1 289 83700 256 0,124
      2 257 66400 200 0,157
      3 229 52600 159 0,198
      4 204 41700 126 0,249
      5 182 33100 100 0,313
      6 162 26300 79,4 0,395
      7 144 20800 62,8 0,5
      8 128 16500 49,6 0,633
      9 114 13100 39,3 0,798
      10 102 10380 31,5 0,997
      11 90,7 8230 24,9 1,26
      12 80,8 6530 19,8 1,59
      13 72,1 5180 15,7 1,99
      14 64,1 4110 12,4 2,52
      15 57,1 3260 9,87 3,18
      16 50,8 2580 7,81 4,02
      17 45,3 2050 6,21 5,05
      18 40,3 1620 4,92 6,39
      19 35,9 1290 3,9 8,05
      20 31,2 1020 2,95 10,7
      21 28,5 812 2,46 12,8
      22 25,4 640 1,95 16,1
      23 22,6 511 1,55 20,3
      24 20,1 404 1,22 25,7
      25 17,9 320 0,97 32,4
      26 15,9 253 0,765 41
      27 14,2 202 0,61 51,4
      28 12,6 159 0,48 65,3
      29 11,3 128 0,386 81,2
      30 10 100 0,303 104
      31 8,93 79,2 0,241 130
      32 8 64 0,191 164
      33 7,1 50,4 0,152 207
      34 6,3 39,7 0,12 261
      35 5,6 31,4 0,095 329
      36 5 25 0,076 415
      37 4,5 20,2 0,06 523
      38 4 16 0,0476 660
      39 3,5 12,2 0,0377 832
      40 3,1 9,61 0,0299 1050
      41 2,8 7,84 0,0237 1320
      42 2,5 6,25 0,0188 1670
      43 2,2 4,84 0,0149 2100
      44 2 4 0,0118 2650
      45 1,76 3,1 0,00981 3200
      46 1,57 2,46 0,00775 4050
      47 1,4 1,96 0,00593 5290
      48 1,24 1,54 0,00436 7200
      49 1,11 1,23 0,00366 8570
      50 0,99 0,98 0,00303 10400
      51 0,88 0,774 0,00234 13400
      52 0,78 0,603 0,00184 17000
      53 0,7 0,49 0,00148 21200
      54 0,62 0,384 0,00116 26900
      55 0,55 0,302 0,000916 34300
      56 0,49 0,24 0,000727 43200



      *Круговой мил — это термин, используемый для определения площади поперечного сечения проводника с помощью арифметического сокращения, в котором площадь круглого провода принимается как «диаметр в милах (0,001″) в квадрате». В результате один круговой мил равен p/4 квадратных мила.


      Отправляйте консультационные вопросы, комментарии и предложения по адресу [email protected]

      проводимость – Какой проводник лучше, очень толстая резиновая проволока или очень тонкая медная проволока?

      спросил

      Изменено 3 года, 2 месяца назад

      Просмотрено 2к раз

      \$\начало группы\$

      Я где-то читал, что очень толстые провода обычно являются лучшими проводниками, чем очень тонкие. Это правда? Если да, то будет ли очень толстый резиновый провод лучшим проводником, чем очень тонкий медный провод?

      Редактировать: Под резиновым проводом я подразумеваю провод, сделанный полностью из резины, а не медный провод с резиновой изоляцией. Это чисто теоретический вопрос.

      • проводимость
      • проводники

      \$\конечная группа\$

      8

      \$\начало группы\$

      Тонкая медная проволока. Медь имеет гораздо более высокую проводимость, чем резина.

      Уравнение релевантности здесь выглядит следующим образом:

      $$R = \frac{l}{σA},$$

      провода, \$A\$ — площадь поперечного сечения провода (мера его толщины), а \$σ\$ — величина, называемая электропроводностью, которая является свойством используемого материала.

      Как вы видите, более толстые провода имеют меньшее сопротивление, но и материалы с более высокой проводимостью имеют меньшее сопротивление. Медь имеет проводимость около 6·10 7 См/м, а резина имеет проводимость около 10 -14 См/м, разница составляет 21 порядок, поэтому, чтобы иметь одинаковое сопротивление, резиновая проволока площадь поперечного сечения меди должна быть в 6000000000000000000000 раз больше площади поперечного сечения. Это в шесть секстиллионов больше площади, или в 77,5 миллиардов раз больше диаметра.


      Значения проводимости, приведенные выше, взяты из этой вики-статьи. Резина, используемая для этого, представляет собой твердую резину, тип которой используется для таких вещей, как хоккейные шайбы. Да, есть другие более проводящие каучуки, и им не потребуется такой большой провод, чтобы сравняться по проводимости с медным, но он все равно будет очень большим. Многие из более проводящих каучуков на самом деле представляют собой композитные материалы с добавлением углерода или других добавок для повышения проводимости.

      \$\конечная группа\$ 97\,\mathrm{S/m}\$ ), поэтому медная проволока диаметром 1 нанометр будет иметь такую ​​же проводимость, как резиновая проволока диаметром 77 метров (проводимость увеличивается пропорционально квадрату диаметра проволоки). Сделайте резину диаметром 100 м, и резина победит.

      Если резина насыщена графитом или другим проводящим веществом (как в эластомерной резине для контакта с клавиатурой), отношение может быть намного меньше, но все равно большим.

      \$\конечная группа\$

      2

      \$\начало группы\$

      В общем случае сопротивление проводника определяется как

      \$ R = \rho \frac{l}{A}\$

      , где \$\rho\$ – удельное электрическое сопротивление материала, \$ A\$ площадь поперечного сечения и \$l\$ длина провода.

      Сопротивление тем меньше, чем больше площадь поперечного сечения \$A\$.

      Если оба кабеля медные, просто посмотрите на поперечное сечение проводника.

      \$\конечная группа\$

      2

      Твой ответ

      Зарегистрируйтесь или войдите в систему

      Зарегистрируйтесь с помощью Google

      Зарегистрироваться через Facebook

      Зарегистрируйтесь, используя адрес электронной почты и пароль

      Опубликовать как гость

      Электронная почта

      Требуется, но никогда не отображается

      Опубликовать как гость

      Электронная почта

      Требуется, но не отображается

      Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

      .

      Провода и кабели

      Провода, как мы определяем здесь, используется для передачи электричества или электрических сигналов. Провода бывают разных форм и изготавливаются из многих материалов. Они могут показаться простыми, но инженеры известно о двух важные точки:

      – Электричество в длинных проводах, используемых для передачи, ведет себя совершенно иначе , чем в коротких провода используемые в конструкции устройств
      -Использование проводов в цепях переменного тока вызывает всевозможные проблемы , такие как скин-эффект и эффект близости.

      1. Удельное сопротивление/импеданс
      2. Скин-эффект
      3. Типы конструкции проводов

      4. Дополнительные сведения о материалах проводов
      5. Изоляция проводов

      1.) Поведение электричества в проводах: сопротивление и импеданс

      Важно знать, имеете ли вы дело с питанием постоянного или переменного тока в данном проводе. Мощность переменного тока имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это было одной из причин, почему Мощность переменного тока была разработана в 1890 с, спустя долгое время после питания постоянного тока. Инженеры любят С.П. Штейнмецу пришлось сначала разберитесь с математикой и физикой.

      Питание переменного тока:
      В сети переменного тока ток любит проходить вблизи поверхность проволоки (скин-эффект). Сила переменного тока в проводе также вызывает магнитное поле вокруг него (индуктивность). Это поле влияет на другие близлежащие провода (например, в обмотке), вызывающие эффект близости. Все эти свойства должны быть рассмотрены при проектировании цепи переменного тока.

      Питание постоянного тока:
      При постоянном токе ток проходит по всему проводу.

      Размер проводника и материал (питание переменного и постоянного тока):

      Электричество легче проходит в высокопроводящих элементы, такие как медь, серебро или золото, менее проводящие материала, тем больше должен быть диаметр, чтобы нести ту же текущую нагрузку.

      Инженеры выбирают правильно диаметр проволоки , повышение тока в проводе увеличивает удельное сопротивление и выделяет больше тепла. Как вы увидите на диаграмме ниже, медь может проводить больший ток, чем алюминий, при той же нагрузке.

      Внизу: когда сэр Хамфри В 1802 году Дэви пропускал через тонкий платиновый провод большой ток, и он светился. и сделал первую лампу накаливания! но всего через несколько секунд проволока расплавилась и испарилась из-за тепло, вызванное сопротивлением в проводе.

      Качество материала: примеси и кристаллы:

      Большинство материалов содержат примеси. В меди содержание кислорода и другие материалы в меди влияют на проводимость. поэтому медь, которая будет превращена в электрический провод, легирована по-разному. чем медь, которая на пути к тому, чтобы стать сантехникой.

      Металлы являются кристаллическими (как вы увидите в нашем видео о меди). Монокристаллическая медь или алюминий лучше проводимость, чем поликристаллические металлы, однако крупнокристаллическая медь очень дорога для производят и используют только в высокопроизводительных приложениях.

      Удельное сопротивление:

      Сопротивление в проводе описывает возбуждение электронов в проводнике. материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности. В ранних источниках питания постоянного тока Томас Эдисон не мог передавать свою энергию на большие расстояния без использования медные провода большого диаметра из-за сопротивления на расстоянии. Это сделало мощность постоянного тока нерентабельно и допускает рост мощности переменного тока.

      Измерительные инструменты:
      Инженеры используют закон Ома чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам о том, сколько энергии мы будет терять на расстоянии.

      I = V / R Ампер = Вольт, деленное на сопротивление

      Формулы сопротивления и проводимости:

      Сопротивление = удельное сопротивление / площадь поперечного сечения
      Проводимость = 1 / Сопротивление

      При хорошем сопротивлении:
      Создание тепла в проволоке обычно является признаком потраченной впустую энергии, однако в вольфрамовой или танталовой проволоки тепло заставляет проволоку светиться и излучать свет, который может быть желанным. Вольфрам используется для изготовления нитей потому что у него очень высокая температура плавления. Провод может сильно нагреваться и ярко светятся, не плавясь. Вольфрам был бы очень плох для передачи энергии так как большая часть пропущенной энергии теряется в виде тепла и света.

      В силе передачи мы ищем самое низкое возможное удельное сопротивление, мы хотим для передачи энергии на большие расстояния без потери энергии за счет тепла. Мы измеряем сопротивление в проводе в омах на 1000 футов или метров. Чем дольше электричество должно путешествовать, тем больше энергии оно теряет.

      Сверхпроводящий провод и сопротивление:

      Вверху: сверхпроводимость провод можно превратить в металлическую “ленту”


      Вверху: Карл Рознер, Марк Бенц и другие использовали специальные катушки из сверхпроводящей проволоки для производства первый магнит на 10 Тесла. Вместо меди используются ниобий и олово. так как материалы работают по-разному при разных температурах.

      Одним из замечательных решений для передачи энергии являются сверхпроводники. Когда металл становится сверххолодным (приближается к абсолютному нулю), он приобретает проводимость бесконечности. В какой-то момент сопротивление вообще отсутствует. Были экспериментальные сверхпроводящие высоковольтные линии, которые могли передавать мощность практически без потерь, однако технология недостаточно развита, чтобы быть рентабельной.

      Магнитные поля (индуктивность и импеданс):

      Каждый провод, используемый для передачи энергии переменного тока, создает магнитное поле, когда по нему протекает ток. магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения провода, каждое кольцо ближе к проводу имеет более сильное магнитная сила. Магнитные поля полезны для создания очень сильных магнитов (в катушке), то есть для создания двигателей. и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

      В то время как удельное сопротивление провода может препятствовать протеканию тока и выделять тепло, индуктивность провод/линия передачи также может препятствовать прохождению тока, но этот импеданс не создает тепла, поскольку энергия «теряется» при создании магнитного поля, а чем возбуждение электронов в материале. Это сопротивление называется реактивным сопротивлением переменного тока. Схемы. Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля. поле, и оно возвращается, когда магнитное поле коллапсирует.

      2.) Эффект кожи:


      В сети переменного тока электроны любят течь по вне провода. Это связано с тем, что изменение тока туда и обратно вызывает вихревые токи, которые приводят к скоплению тока к поверхности.

      Толщина кожи

      Толщина скин-слоя — фиксированное число для данной частоты, удельного сопротивления и диэлектрической проницаемости. Чем выше частота переменного тока в системе, тем больше ток сжимается. на внешней стороне провода, поэтому провод, который используется на частоте 60 Гц при заданном напряжении, будет не будет нормально на 200 МГц. Инженеры должны всегда при проектировании схем учитывайте скин-эффект. См. сайт википедии для формула, используемая для расчета толщины скин-слоя.

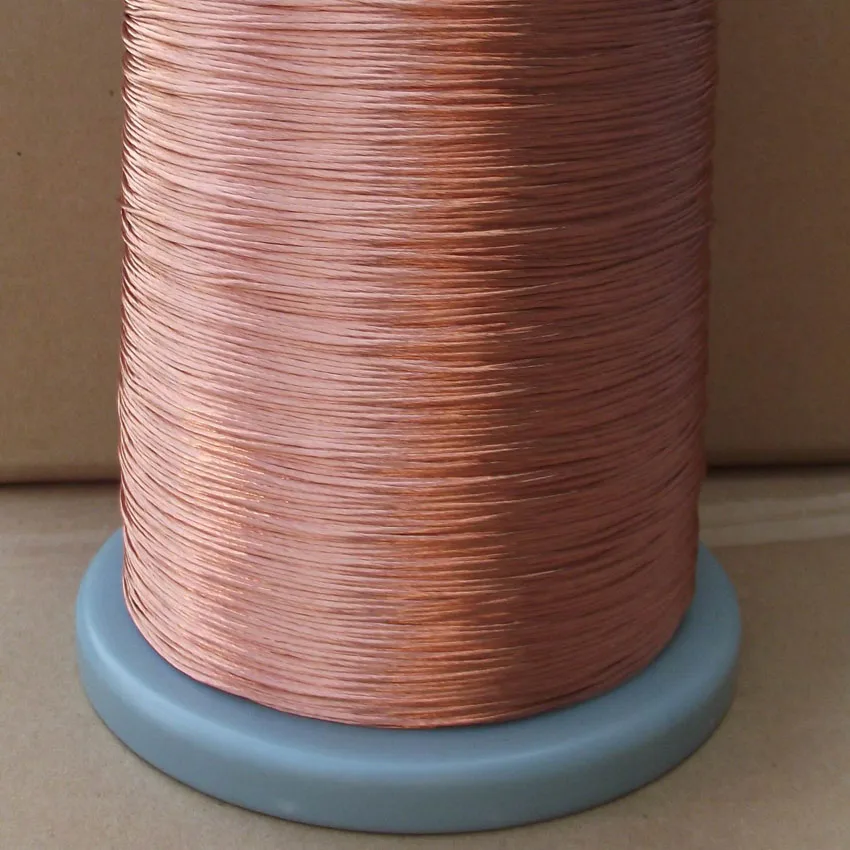

      Вверху: инженеры преодолевают скин-эффект, используя изолированный многожильный провод. Если сделать отдельные пряди равными одной толщине кожи, большая часть тока протекает по всей поперечное сечение, и вы используете всю медь. Недостатком является то, что ваш провод должен иметь больший диаметр, так как вам нужно все дополнительное пространство для изоляции. По мере того, как пряди проволоки становятся меньше в диаметре, а изоляция остается той же толщины, соотношение площади меди изоляция может стать меньше единицы, тогда у вас будет больше изоляции, чем медь в обмотке или кабеле.

      Внизу: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется туда и обратно тем больше вихревых токов он создает. Эта высокая частота блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на право. Провод кажется многожильным и оголенным, но это не так, он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая маленькая жилка провода несет свою часть тока, при этом ток течет снаружи каждой нити. Это дает большую площадь поверхности в целом и позволяет большое количество тока для прохождения.


      Вверху: компактные люминесцентные лампы легкая электроника, трансформатор очень маленький и рассчитан очень дешево. Эти детали часто выходят из строя до окончания типичного жизненный цикл агрегата.`

      Инженеры и расходы Дизайн сбережений:

      Инженеры используют математику для расчета «глубины кожи», чтобы узнать, сколько проволоки используется для проведения электричества. Это критическая часть инженеров-электриков занимаются проектированием энергосистем. Этот работа также связана с экономией средств, как инженеры могут выяснить какой калибр провода и какой тип провода использовать и сравнить его с другие материалы и конфигурации. Старый электрический двигатели и генераторы от Начало 20-го века, как известно, длилось долго, потому что в то время инженеры могли проектировать обмотки и тип провода для наилучшей производительности, поскольку затраты на приборы и машины были выше. Сегодня многие моторы перегорают, потому что инженеры вынужден использовать самый дешевый вариант – наименьшее количество материала который может справиться с током, однако, когда двигатель начинает от перегрева более тонкие провода из более дешевого материала сгорят быстрее. Балласты (трансформаторы) в современных системах освещения имеют заведомо короткая продолжительность жизни в попытке снизить себестоимость единицы продукции.

      Практическое упражнение: Как влияет на стоимость проектирование

      Вы можете увидеть и почувствуйте работу инженеров по проектированию проводов вокруг вашего дома. Просто найдите старые блоки питания или профессиональные блоки питания используется с дорогостоящими машинами или инструментами. Почувствуйте вес этих розетки или блоки питания. Теперь найдите детскую игрушку или мобильный телефон зарядное устройство. Почувствуйте, насколько легкими кажутся трансформеры по сравнению с ними.
      Если вам повезет, вы можете найти два трансформатора, которые преобразуют энергию от стены (120 или 220 В) к такому же напряжению постоянного тока для устройства. Если открыть корпус, то можно увидеть разницу в размерах. калибра обмоток и того, используют ли они медь или алюминий. Вы наглядно увидите, как стоимость всего предмета влияет на дизайн.


      3.) Типы проводов:


      Ниже: Типы провода, используемого коммунальными предприятиями при передаче электроэнергии:

      Ниже: стационарная проводка, используемая в домах, а также шнуры, используемые в динамиках, электроприборы и телефонные системы. На рисунке ниже показаны старые провода, когда-то использовавшиеся в домах (кабель SJTWA и тип SE), и современные стандартный ромекс.

      ЭЛЕКТРОМОНТАЖ С 1880-х до наших дней:

      Вверху: 3 проводника подземный медный провод (теперь редкость)

      Внизу: плоская «лента» проволока, используемая в сверхпроводящих магнитах

      Лучший провод для работа:

      Все инженеры-электрики должны знать о проводах и думать об использовании правильной конструкции и материал для поставленной задачи. Вот факторы, определяющие конструкция проволоки:

      – Долговечность (способность многократно изгибаться или сдавливаться веса)
      – Уровень напряжения и тока
      – Прочность подвески (способность удерживать собственный вес в течение длительного пролетов между опорами)
      – Под землей или под водой
      – Рабочая температура (например, сверхпроводниковая провод)
      -Стоимость

      Одножильный провод:

      Преимущества:
      Меньшая площадь поверхности, подверженная коррозии
      Может быть жестким и прочным
      Недостатки:
      пятно
      Нецелесообразно для высокого напряжения

      Многожильный провод:

      Вверху: многожильный динамик провод есть в каждом доме
      Внизу: Сверхтолстый многожильный медный провод специального назначения

      – многожильный провод – множество меньших проводов, соединенных параллельно, можно скрутить вместе
      Преимущества:
      Отличный проводник для своего размера
      Недостатки:
      Вы можете подумать, что это хорошо для использования на высоких частотах, потому что у него большая площадь поверхности на всех маленьких жилах провода, однако это хуже, чем сплошная проволока, потому что нити соприкасаются друг друга, замыкая, и поэтому провод действует как один больший провод, и в нем много воздушных пространств, что создает большее сопротивление для размера

      Плетеный провод:

      Преимущества:
      – Отличается долговечностью по сравнению со сплошным проводом
      – Лучшая проводимость, чем сплошной провод (большая площадь поверхности)
      – Может действовать как электромагнитный экран в проводах для шумоподавления
      – чем больше жил в проволоке, тем она более гнущаяся и прочная есть, но он стоит дороже

      Специальные провода:

      Сплошные с оплеткой снаружи или их сочетание, эти провода используются для всех видов специального применения.

      Коаксиальный кабель используется для передачи радио или кабельного телевидения. потому что в его конструкции плетеные и фольгированные проводники снаружи держать частоты в ловушке внутри. Экранирование предотвращает блуждающая электромагнитная энергия от загрязнения области вокруг чувствительных приемники.

      Внизу: Видео о типах проводов, используемых в электроэнергетике:

      Практическое упражнение: Игра «Угадай провод»

      Собрать лом провод со всего дома или школьной мастерской, соберите короткие образцы разных типов. Теперь используйте диаграммы выше, чтобы выяснить, что что это за провод, из чего он сделан, и перечислить его применение. каждый. Покажите это своему учителю и посмотрите, правильно ли вы угадали. Проволока бывает стольких экзотических типов, что вы, возможно, с настоящей тайной на ваших руках. Используйте поиск в Интернете, чтобы попробовать для идентификации всех ваших образцов.


      4.) Материалы проволоки:

      Наиболее распространенным материалом для электрических проводов является медь и алюминий , это не самые лучшие проводники, однако их много и они недорогие. Золото также используется в приложениях, поскольку оно устойчиво к коррозии. Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство будет функционировать много лет спустя, несмотря на воздействие вредных элементов.

      Вверху: золото, используемое в разъемы для чипов Motorola

      Золото обычно используется в контактных области, потому что эта точка в системе больше подвержена коррозии и имеет больший потенциал для окисления.

      Алюминий обернутый вокруг стального центрального провода, используется в передаче энергии, потому что алюминий дешевле меди и не подвергается коррозии. Стальной центр используется просто для прочности, чтобы удерживать провод на длинных пролетах. Выше типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

      Хорошие проводники, твердое вещество при комнатной температуре:

      Платина, серебро, золото, медь, алюминий

      4.) ИЗОЛЯЦИЯ ПРОВОДОВ:

      Слева: Для эффективного обмотки двигателя или генератора должны быть плотно упакованы вместе, минимизация воздушных пространств. Провода, используемые в двигателях и генераторах, обычно Покрыт эмалью, что позволяет плотно упаковать обмотки. Традиционная резиновая или полимерная изоляция увеличила бы диаметр провода толще, это одна из причин, почему старые электродвигатели были больше и тяжелее современных моторов той же мощности.

      Посмотрите, как провод двигателя упаковывается и наматывается в современные асинхронные двигатели в нашем видео здесь.

      Узнайте больше о все поле электроизоляция на нашей странице здесь.


      Практическое упражнение: Сжечь мотор!

      Вы заметили что, когда двигатель игрушки сильно нагревается, он пахнет? Это испарение изоляции. Тепло разрушает все виды изоляции со временем и в обмотке двигателя, когда изоляция ослабевает достаточно двух проводов, расположенных рядом, будет короткое замыкание, это приведет к возникновению дуги.

      Добавить комментарий

      Ваш адрес email не будет опубликован.
