Медные провода и кабели: марки, сечения, характеристики
В современной электропроводке жилых, торговых, складских и промышленных помещений используется в основном медь. Исключения составляют случаи, подключения мощного потребителя толстым кабелем – тогда может применяться алюминий. Во всех остальных случаях применяют медь: в цепях освещения, розеточных группах, вся проводка между комнатами, частями здания. Однако как бы популярны медные провода не были, у них есть свои достоинства и недостатки. В этой статье мы их рассмотрим, какие бывают марки медных проводов и кабелей.

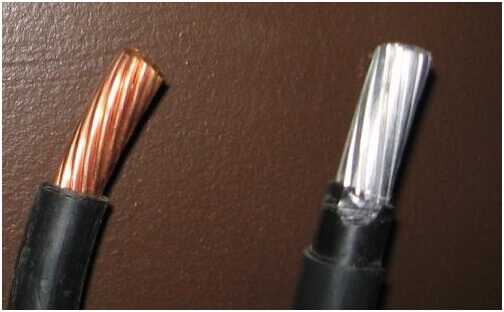

Преимущества и недостатки меди
В электропроводке в частных домах и квартирах в настоящее время используются провода и кабели из меди. Алюминиевые кабели сечением ниже 16 кв. мм запрещены ПУЭ. Давайте рассмотрим плюсы и минусы проводов и кабелей с медными жилами.
Преимущества:
- Жилы выдерживают многократные сгибания, что повышает ремонтопригодность проводки, вы можете без проблем раскрутить старую скрутку и скрутить заново, добавив туда провод, например. Алюминий в такой ситуации может даже не раскрутится и лопнуть.
- Медные кабели любых сечений производятся и с мягкими гибкими многопроволочными жилами. Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает.
- Сопротивление меди практически в 2 раза меньше чем у алюминия. Это значит, что при одинаковом сечении медь выдерживает больший ток, чем алюминий.
- Медь тверже, чем алюминий. Поэтому у нее меньшая текучесть, и при подключении провода к винтовому зажиму вы получаете более качественный контакт.
- Медь не окисляется. Вернее окисляется, но очень медленно, в отличие от алюминия.
Недостатки:
- Главным недостатком меди является то, что её стоимость до двух раз дороже, чем алюминия.
- Вес медного провода больше чем вес алюминиевого в два раза. Значит нужно устанавливать больше опор, при прокладке кабеля по воздуху, и их конструкция должна выдерживать более тяжелые проводники.
Марки медных проводов

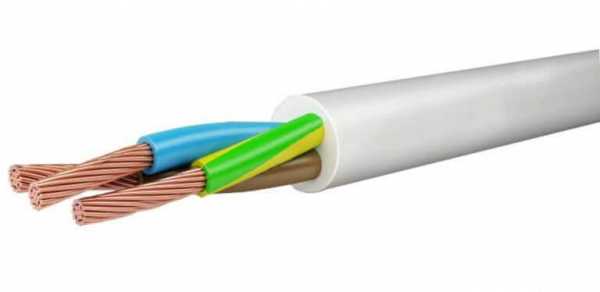

ПВС – медный провод в виниловой двойной изоляции. Снаружи имеет округлую форму, оболочка нанесена с заполнением междужильного пространства. Количество жил от 2 до 5. Площадь поперечных сечений от 0,5 до 25 кв. мм. Номинальное напряжение до 660 В, при частоте 50 Гц. Может применяться для домашней электропроводки, но рекомендуется использовать в качестве провода для подключения подвижного электрооборудования, достаточно гибкий и имеет толстый слой изоляции.
ПУНП (ПУГНП) – провода этих марок запрещены для использования в электропроводке, по причинам не соответствия стандартам ПУЭ (по толщине изоляции). Однако присутствует на рынке и продается дешевле аналогов, для не очень ответственных цепей и времянок вполне допустим. Максимальное напряжение – 450 В переменного тока 50 Гц, 1000 В постоянного. У ПУНП монолитная однопроволочная жила, а у ПУГНП многопроволочная гибкая минимум из 7 проволок. Материал жил – медь. Изоляция из ПВХ. Количество жил от 2 до 3, а площади поперечных сечений от 0,35 до 6 кв. мм для двухжильного и до 4 кв. мм для трёхжильного провода.

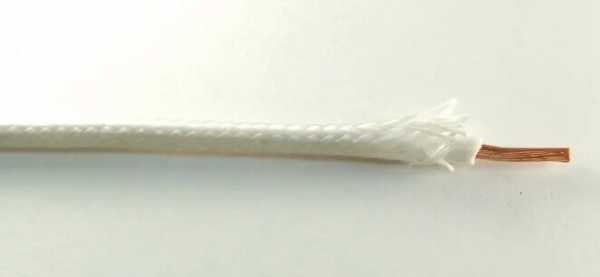

РКГМ – термостойкий провод. Может использоваться для вывода концов обмоток электродвигателей, подключения питания нагревательных приборов, электроплит, утюгов и прочего. Состоит из медной жилы в резиновой изоляции, покрытой термостойким стекловолокном, для повышения устойчивости к температурам оно пропитано кремнийорганическим лаком и эмалью. Номинальное напряжение 660 В. Количество жил – 1, диапазон сечений от 0,75 до 120 кв. мм.

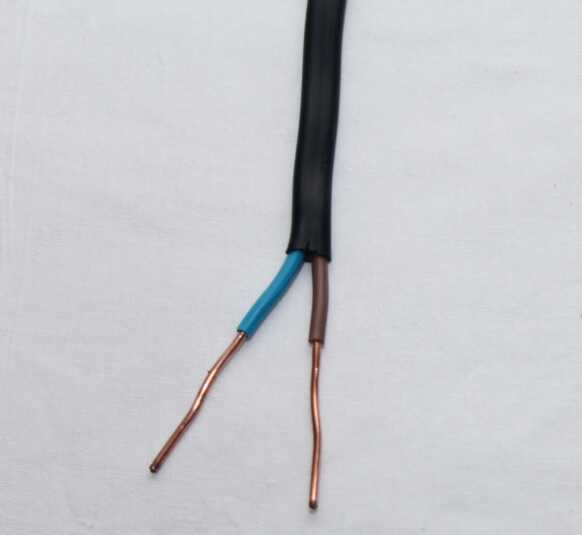

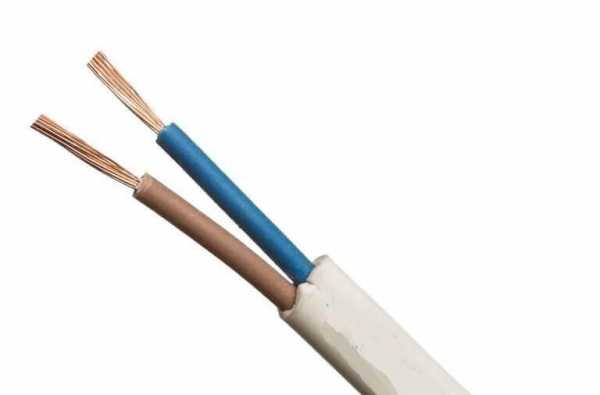

ШВВП – не провод, а шнур с двумя слоями виниловой изоляции. Оболочка плоской формы близкой к прямоугольной. Может использоваться для подключения электрооборудования в цепях 220/380 В. Количество жил 2 или 3. Диапазон сечений от 0,35 до 2,5 кв. мм. Номинальное напряжение 220/380 В 50 Гц.

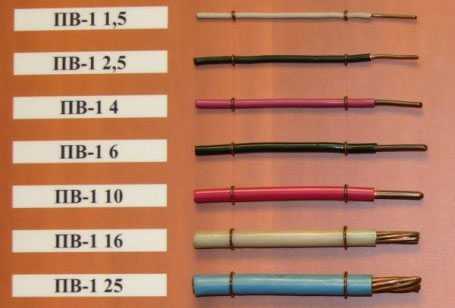

ПВ-1,2,3,4 – установочный провод, подходит для подключения силовых и осветительных цепей, сборки внутренних схем устройств, электрощитов. ПВ-1 состоит из монолитной медной жилы и виниловой изоляции. Провод жесткий. ПВ-3 и ПВ-4 состоят из одной многопроволочной жилы и слоя виниловой изоляции, отличаются классом гибкости – 3,4 и 4,5 классы соответственно. Она легко гнется. Вариант с резиновой изоляцией называется ПР.

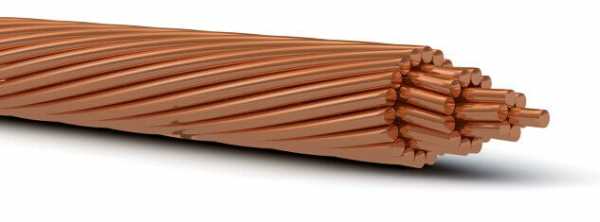

М-10 – Медный провод без изоляции, который используется в воздушных линиях высоковольтных ЛЭП. Состоит из свитых медных проволок.
Марки медных кабелей

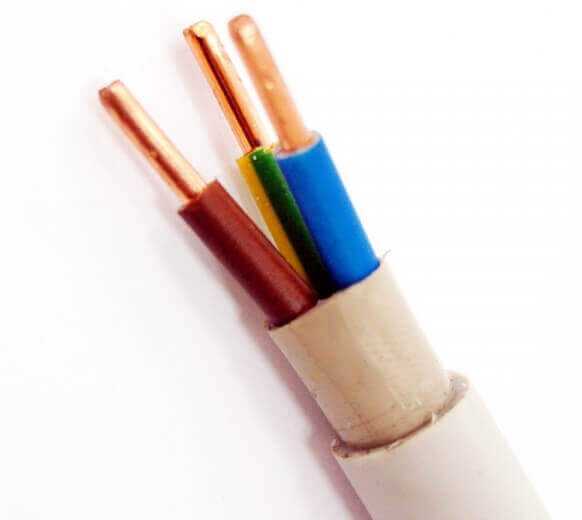

ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.
NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.

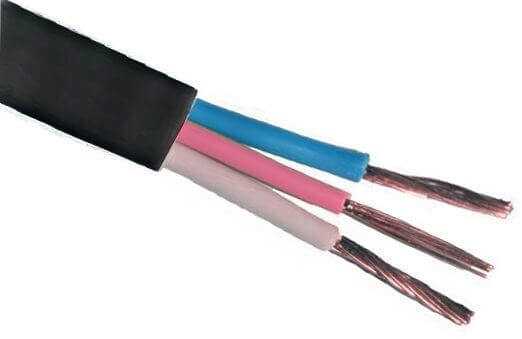

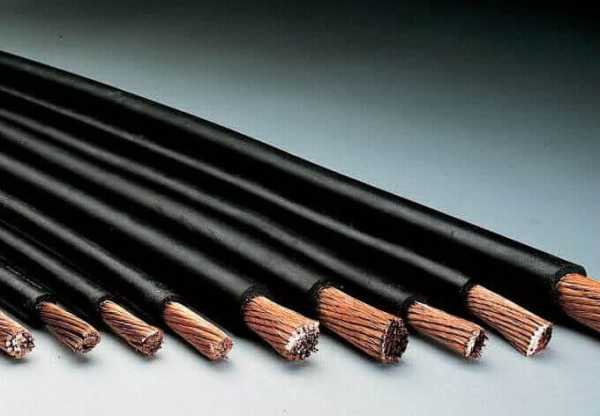

КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.

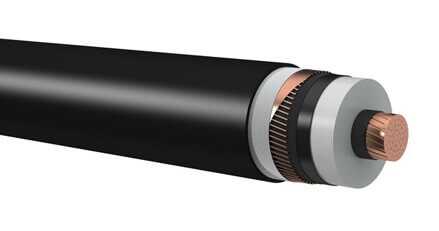

ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.
ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.
ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.
Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.
Похожие материалы:
Нравится(0)Не нравится(0)samelectrik.ru
|
Марка проволоки медной |
Намотка, состояние |
Кол-во на складе, кг |
Цена проволоки, руб/кг с НДС |

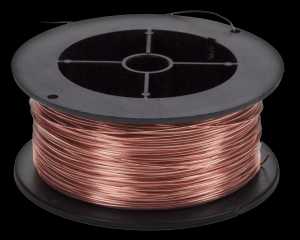

| Медная проволока 0,2 мм |
катушка, мягкая | 125 | 788 |
| Медная проволока 0,3 мм |
катушка, мягкая | 22 | 688 |
| Медная проволока 0,4 мм | катушка, мягкая | 745 | 688 |
| Проволока медная 0,5мм | катушка, мягкая | 495 | 688 |
| Медная проволока 0,6мм | катушка, мягкая | 1076 | 688 |
| Медная проволока 0,8мм | проволока медная мягкая на катушке | 347 | 688 |
| Проволока медная 1 мм | катушка, мягкая | 1058 | 688 |
| Проволока медная 1 мм | проволока твёрдая на катушке | 160 | 688 |
| Медная проволока 1,2 мм |
катушка, мягкая | 1210 | 688 |
| Медная проволока 1,38 мм |
катушка, мягкая | 627 | 688 |
| Медная проволока 1,38 мм |
проволока бухтовая, мягкая | 508 | 688 |
| Медная проволока 1,5 мм |
катушка, мягкая | 1240 | 688 |
| Медная проволока 1,8 мм |
катушка, мягкая | 850 | 688 |
| Медная проволока 2 мм | катушка, мягкая | 1140 | 688 |
| Медная проволока 1,38 мм |
в бухтах, мягкая | 520 | 688 |
| Медная проволока 2,5 мм |
катушка, мягкая | 140 | 688 |
| Медная проволока 3 мм |
мягкая, бухта, возможна отмотка | 525 | 688 |
| Медная проволока 4 мм |
мягкая, бухта, возможна отмотка | 780 | 688 |
| Медная проволока 4,5 мм |
мягкая, бухта, возможна отмотка | — | 688 |
| Медная проволока 5 мм |
мягкая, бухта, возможна отмотка | 788 | 688 |
| Медная проволока 6 мм |
мягкая, бухта, возможна отмотка | 450 | 688 |
| Медная проволока 8 мм |
мягкая, бухта, возможна отмотка | 2400 | 688 |
poliasmet.ru
Типы и виды проволоки. Общие сведения. Диаметр и жесткость.
Проволока бывает разная синяя, зеленая, красная. Но цвет мы пока трогать не будем. Тепло-и электропроводимость, это вообще не к нам;) Более важно то, что она различается диаметром, жесткостью, материалами, из которых сделана, формой сечения и покрытием.Диаметр, или толщина
Может обозначаться в миллиметрах, а может номером “калибра”, толщины – ga (gauge)
Вот таблица соответствий самых ходовых размеров (размер-дюймы-мм)
Бывает еще тоньше (в радиомагазинах можно найти и 34 и 38 – она тоньше волоска и очень легко рвется) и толще – до 10-го и далее размера.
Вот вам еще табличка – обозначения разные бывают
Самая тонкая (26, 28 и 30) подходит для обмотки, изготовления изделий из бисера (деревьев, цветов, пр), вязания крючком. Застежки, кольца, каркасы, скульптуры и другие изделия, которые требуют повышенной прочности и не должны гнуться сами по себе, делают из толстой проволоки – не меньше 20-го размера.
Номера 20, 22 и 24 у меня лично идут на всевозможные спиральки, пружинки, вертушки, колечки и прочие бирюльки, какие только можно придумать из проволоки.
Жесткость-мягкость
Я постоянно встречаютсь с тремя стандартными обозначениями жесткости проволоки – мягкая (dead soft), полужесткая (half-hard) и жесткая (full hard). На многих магазинных сайтах этот параметр указывается. Но вот в обычных магазинах на упаковке не часто можно встретить эти обозначения. Не понимаю, почему производители его не указывают. А между тем, это очень важный параметр. Постарайтесь погнуть немножко кончик проволоки перед покупкой, чтобы понять, насколько она жесктая и гибкая. Потому что
-Мягкая проволока пластична, легко гнется и слушается. Но форму держит плохо – часто от простого прикосновения всеь ваш дизайн может помяться. Такую проволоку хорошо обматывать вокруг более жесткой или использовать в бисероплетении, т.е. там, где ее форма будет подкоеплятся подходящей техникой.
-Самая рекомендуемая и широко используемая проволока – это полужесткая. С ней довольно удобно работать, она хорошо держит форму, особенное при большом диаметре. Застежки и каркасы из полужесткой проволоки могут немного гнуться и без инструментов.
-Жесткая проволока хороша, например, для изготовления застежек, швенз для сережек, булавок, скульптурных каркасов, стеблей для искуственных цветов. Она гнется с трудом даже инструментами, зато однажды полученную форму руками и простыми манипуляциями будет отнюдь не легко испортить.
Канцелярские скрепки (самый легко доступный материал) обычно делаются из жесткой проволоки, поэтому, тренируясь на них, берегите руки;), но зато когда найдется специальная проволока для рукоделия вы реально почувствуете разницу и вам будет все нипочем;)
Диаметр проволоки и ее жесткость дополняют друг на друга и хором влияют на характеристики изделия. Т.е. толстая проволока из мягкого металла будет держать форму примерно также, как более тонкая, но жесткая. Слишком мягкую или слишком тонкую проволоку можно сложить пополам, скрутить, и она превратится в более жесткую и общий ее диаметр, соответственно, увеличится.
Для счастливчиков, которым доступна доставка материалов с забугорных сайтов и магазинов, будет не лишним узнать, что кроме классической проволоки со стандартным круглым сечением, выпускается проволока с квадратным и полукруглым, а также витая (закрученная) так называемая “французская проволока” (french wire). Используя проволоку разного сечения, можно добиться самых разнообразных и редких эффектов в дизайне.
Пробуйте! Практикуйтесь! И еще раз пробуйте! Находите свое, удобное и красивое использование этого материала!
wire-ru.livejournal.com
Где брать металл для рукоделия?
В комментариях меня часто спрашивают, где брать металл: проволоку, лист, сетку для работы. Решила собрать в одно место перечень источников, в основном, из своего опыта.1. Первый и очевидный ресурс – это интернет-магазины, где можно купить проволоку. Но я считаю, что цветной металл там брать не выгодно. А вот проволоку «под серебро», особенно толстую, вполне возможно. Сама покупала такую в магазинах http://vvstyle.ru/ и http://antifabrika.ru/
2. На металлобазах. Есть такие, где продают металл не тоннами, а килограммами и метрами. Именно там приобретен стратегический запас медной и латунной проволоки от 0,5 мм до 2,5 мм, а также латунная сетка и листовой металл, который у них по номенклатуре называется «лента» и имеет небольшую толщину (кажется до 0,3 мм) и ширину обычно 30 см. Большие листы имеют и большую толщину, да и стоят дорого.
3. В пунктах сбора металлолома. Там можно приобрести проволоку, совершенно чистую, первой категории, и по ценам ниже, чем на металлобазах.
4. В магазинах стройматериалов, типа Леруа Мерлен. Там, в отделе скобяных товаров продается медная и латунная проволока 0,8 мм. В этом же отделе продается тонкая латунная трубка (кусками). В отделе электроснабжения можно приобрести медные провода в оплетке, которую нужно снять.
5. В магазинах, где продается бисер. Там же бывает проволока, обычно 0,3 мм небольшими катушками, разных цветов.
6. Во флористических магазинах. Там продают бобинами проволоку для крепления флористических композиций. Она бывает 0,6 мм и тоньше и разных цветов (например, темно-синяя или красная). Именно там я покупала проволоку “под серебро” польского производства.
7. На блошиных рынках. Там встречается лакированная медная тонкая проволока большими катушками для электротехнических целей. Лак легко снимается, если замочить проволоку в средстве для прочистки труб «Крот», содержащем щавелевую кислоту. Потом проволоку надо хорошо промыть под проточной водой.
8. Отдельные полуфабрикаты из цветных металлов. Медные кольца разных диаметров продают в автомагазинах – это какие-то прокладки. Клепки, люверсы, кольца и т.п. – в магазинах швейной фурнитуры.
kimecia.livejournal.com
Медная катанка и медная проволока

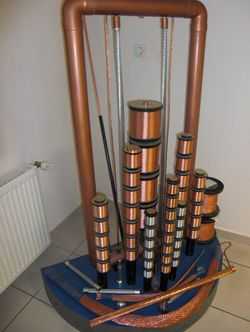

МКМ является одним из крупнейших производителей медной катанки и проволоки в мире. Проволока медная разных размеров и сплавов производится с 1909 года. Высококачественная медная катанка МКМ, изготовленная на установке Contirod, включает в себя многопроводную проволоку, ультратонкую проволоку, эмалированную проволоку, плоский провод, сварочную проволоку.
Особенно следует заметить то, что сварочная проволока MKM изготавливается по стандартам компании SOUDRONIC. Медная катанка изготавливается в соответствии с международными стандартами (DIN, DINEN, ASTM, BS).
Катанка из чистой меди или ее сплава с оловом вытягивается на установке Contirod. Медная проволока, проволочные канаты и тросы интенсивно используются в автомобильной, электротехнической, электроэнергетической, телекоммуникационной и кораблестроительной промышленностях.
Большая роль меди в технике обусловлена рядом её ценных свойств и, прежде всего высокой электропроводностью, пластичностью, теплопроводностью. Благодаря этим свойствам медь – основной материал для проводов.
В электротехнике алюминий иногда заменяет медь, особенно в производстве массивных проводников, например, в воздушных линиях, высоковольтных кабелях. Электрическая проводимость алюминия достигает 65,5% электрической проводимости меди.
Поэтому новую или дополнительную проводку лучше делать медными проводами.
У медной проводки существует несколько преимуществ перед алюминиевой:
1) медь гораздо прочнее на излом;
2) токопроводность меди гораздо выше;
3) при одинаковой потребляемой мощности сечение медного кабеля можно выбирать меньше алюминиевого.
Следует заметить, что по новым СНИПам используется только медная проволока.
Contirod: непрерывная отливка и прокат медной проволоки.
Новый аппарат по отливке и прокату медной проволоки Conricod, находящийся в производстве с 1999 года, был установлен для достижения максимально лучшего качества продукции и ее гибкости. Он оборудован газовым нагревателем Asarco и выпускает 30 тонн продукции в час. Металл поступает в устройство через электрические плавильные, раздаточные печи. Температура плавления колеблется между 1,130 и 1,135ºС. Отливка металла по этой технологии проходит 5 ступеней черновой обработки и 7 ступеней чистовой. Благодаря тому, что все прокатные устройства оборудованы индивидуальной системой привода, аппарат обладает высокой степенью эксплуатационной гибкости, изменяя формат материала, и позволяет достигать высокой степени качества. Благодаря оборудованию по вытягиванию проволоки, МКМ производит качественную продукцию, тем самым обеспечивает своих клиентов продукцией высокого качества на всех стадиях ее изготовления.
| Материал | Диаметр | Товарная группа | |
| EN 13 602 | ГОСТ | ||
| ETP-Cu ETP1-Cu |
М1 | 8 mm | Толстая медная проволока |
| Средняя проволока медная | |||
| Тонкая медная проволока | |||
| Ультратонкая проволока медная | |||
| Лакированная проволока | |||
| ETP-Cu ETP1-Cu |
М1 | 9.5 mm 12 mm 20 mm 22 mm |
Специальная проволока медная |
| Cu-Ag 0,1 | МСр0,1 | 8 mm 20 mm 22 mm |
Контактная проволока медная |
| Товарная группа | Продукция | Спецификация | ASTM | ГОСТ | ISO по EN 13 602 |
| Медная проволока | Толстая медная проволока | Без покрытия или луженая, одинарная проволока. Диаметр: 1мм-8мм | C 10200, 11000 | М0б, М1 | Cu-OF, ETP, ETP1 |
| Средняя проволока медная | Без покрытия или луженая проволока, одинарная. Диаметр: 0.30 мм – 1.0 мм |
C 10200, 11000 | М0б, М1 | OF-Cu / ETP / ETP1 | |
| Тонкая и ультратонкая медная проволока | Без покрытия или луженая проволока, одинарная. Диаметр: 0.05 мм – 0.30 мм |
C 10200, 11000 | М0б, М1 | OF-Cu / ETP / ETP1 | |
| Витая проволока медная | Без покрытия или луженая проволока, количество проводов: 4-24, Диаметр: 0.05 мм – 0.50мм |
C 10200, 11000 | М0б, М1 | OF-Cu / ETP / ETP1 | |
| Сварочная медная проволока для производства консервных банок | Диаметр: 1.00 – 2.00мм | C 10200, 11000 | М0б, М1 | OF-Cu / ETP / ETP1 | |
| Медный провод заземления | Диаметр: 2.00 – 8.00мм | C 10200, 11000 | М0б, М1 | OF-Cu / ETP / ETP1 | |
| Легированная проволока | Проволока медная из бронзы или латуни | Диаметр: 0.05 – 3.00 мм | C 51900 | Л70, БрОФ 6,5-0,15 | CuZn30 / CuZn36 / CuSn6 |
| Канаты | Канат \ гибкий трос | Без покрытия или луженый канат, поперечное сечение: 0.05 -700 мм2 | C 10200, 11000 | М0б, М1 | OF-Cu / ETP / ETP1 |
| Тросы | Трос | Без покрытия или луженая проволока, поперечное сечение: 10 – 1,000 мм2 | C 10200, 11000 | М0б, М1 | OF-Cu / ETP / ETP1 |
www.electroproduct.ru
Проволока медная термическая электродная — Мир Сплава
Медная проволока широко применяется в самых разнообразных сферах промышленности и производства. Каждой области применения соответствует определенный стандарт качества. Можно выделить несколько видов продукта:
- Электротехническая проволока выпускается в соответствии с требованиями ГОСТ 434-78 в различных вариантах: твердая, мягкая и проволока для эмалирования. Применяется в производстве электропроводки и для решения различных задач электротехники. Толщина такой медной проволоки достигает 12,5 мм.
- Термическая электродная проволока производится из меди марки М1Е и поставляется в катушках. Такая проволока чаще всего используется для изготовления кабелей и проводов.
- Медно-никелевая проволока предназначена специально для использования в условиях повышенных температур (750 градусов Цельсия), в космической и авиационной промышленности.
Свойства и применение
Одной из главных особенностей всех видов медной проволоки является ее электропроводность. Благодаря этому свойству, изделия применяются в телекоммуникационной сфере, машиностроении, электроэнергетической отрасли. Кроме того, все изделия из меди пластичны и устойчивы к воздействию коррозии, поэтому являются отличным решением для производства различных проводов и кабелей.
Вся наша продукция соответствует стандартам качества и проходит обязательную проверку. Если Вас заинтересовала медная проволока, купить ее Вы можете на нашем сайте. Уточнить наличие и цену на товар можно у наших менеджеров по телефонам на сайте.
Медная проволока
| Наименование | Марка | Цена, руб/кг |
|---|---|---|
| Проволока М1м | 0,5 | 400 |
| Проволока М1м | 0,8 | 400 |
| Проволока М1м | 1 | 400 |
| Проволока М1м | 1,5 | 400 |
| Проволока М1м | 2 | 400 |
| Проволока М1м | 3 | 400 |
| Проволока М1м | 4 | 400 |
| Проволока М1м | 4,5 | 400 |
| Проволока М1м | 5 | 400 |
Остались еще вопросы?
Оставьте заявку и мы Вам перезвоним.
mirsplava.ru
