Медная проволока прямоугольного сечения ПММ

Оборудование и Материалы > Судовое оборудование и комплектующие > Материалы > Судовой металлопрокат > Металлы

Технические характеристики:
Вид: Медные шины представляют собой пруток прямоугольного сечения. Вместе с медной проволокой прямоугольного сечения, применяются в электротехнике в качестве проводников тока; изготовляются прессованием или волочением.
В ряде случаев в качестве шин могут быть использованы полосы или ленты, получаемые прокаткой.
Способ производства:
  • Прессование
  • Волочение
  • Прокатка
Исходя из способа производства отличаются допусками по размеру, состоянием (твердостью), видом кромки.

Возможно покрытие оловом (лужение) для повышения коррозионной стойкости.
Форма сечения: Прямоугольник, с различными видами кромки:
  • Прямоугольная (SC, SE – square corner, edge)
  • Закругленная – небольшое закругление (RC, RE – radiused corner, edge) –  в основном, на складе
  • Полукруглая – полное закругление (SH, CE – semi-circular edge)
Более сложные формы сечения, в т.ч. полые внутри, относятся к другим видам полуфабрикатов, в частности к трубам, профилям
Размер сечения: Данная товарная группа объединяет шины и проволоки прямоугольного сечения, и по российским стандартам нормируется единымГОСТ 434-78, “Проволока прямоугольного сечения и шины медные для электротехнических целей”.
  • Размеры для шин варьируются по сторонам: 4 – 30 х 16 – 120.
  • Размеры для проволоки варьируются по сторонам: 0,5 – 12,5 х 2,0 – 35,0.

По зарубежным стандартам:
  • Размеры: 0,5 – 40 х 16 – 200
Возможно изготовление других размеров по согласованию.
 Длина: Поставляются в виде прямых отрезов (обычно 3000, 4000 мм) или бухтах. В бухтах поставляются и шины, и проволоки. Отличие – в размере сечения.
Отрезы в партии могут быть мерной (одинаковой) и немерной длины.
 Сплавы: В соответствии с ГОСТ 434-78, “Проволока прямоугольного сечения и шины медные для электротехнических целей” применяются следующие марки меди:
  • М1: ШММ, ШМТ – шина медная мягкая и твердая, соответственно
  • М1: ПММ, ПМТ – медная проволока прямоугольного сечения, мягкая и твердая, соответственно
  • МОб: ШМТВ – шины медные твердые из бескислородной меди. См. материал: Шины из бескислородной меди

Удельное электрическое сопротивление шин и проволоки при температуре 20оС проволоки и шин не более 0,01724.  10-6 Ом.м.

Изготавливается из меди марки не ниже М1 по ГОСТ 859-2001, “Медь. Марки”.



В зарубежной продукции используются следующие сплавы: Cu-ETP, E-Cu58, E-Cu57, CuAg, CuSP, Cu-OF, Cu-OFE (бескислородная) и другие.

Основной контроль – электропроводность.

Состояние: Твердое, полутвердое, мягкое. Отличаются механическими характеристиками. Зарубежные и отечественные нормативы по разному определяют твердость для данной номенклатуры.
Зарубежные аналоги показывают более высокие технологические характеристики при последующей гибки.
Нормативы:
  • Российские шины и проволока прямоугольного сечения выпускаются по ГОСТ 434-78, “Проволока прямоугольного сечения и шины медные для электротехнических целей”. В данном стандарте нормируется ряд характеристик: электропроводность, химический состав по ГОСТ 859-2001, “Медь. Марки”, механические свойства, допуски по размерам, длине, серповидность, радиус закругления, правила приемки и т. п.
  • Полосы и ленты из бескислородной меди для электронной техники выпускаются по ГОСТ 15471-77, “Полосы и ленты из бескислородной меди для электронной техники”.
  • Для других размеров и сплавов, а также для полос, изготовленных прокаткой, используются технические условия (ТУ) или технические требования (ТТ), разрабатываемые в т.ч. по требованиям Заказчиков.
  • Зарубежная продукция выпускается по DIN, EN, ASTM и прочим стандартам. Отличаются более высоким качеством производства, строгими допусками и расширенным выбором состояний. Возможно заводское лужение оловом для повышения стойкости к атмосферным явлениям.
Технологические  характеристики: Высокая электропроводность и теплопроводность, сравнительно хорошая коррозийная стойкость.
Применение: Электротехника. Энергетика. Медные шины и проволока прямоугольного сечения применяются, как соединительные проводники тока в электрических шкафах, оборудовании.

Поставщики

В текущий момент у данной позиции нет доступных поставщиков на портале Корабел.ру


Проволока медная в наличии на складе в Краснодаре по низким ценам, звоните 8 (861) 944-60-08

Подбор по параметрам

org/Offer”>
org/Offer”> org/Offer”> org/Offer”> org/Offer”> org/Offer”> org/Offer”>

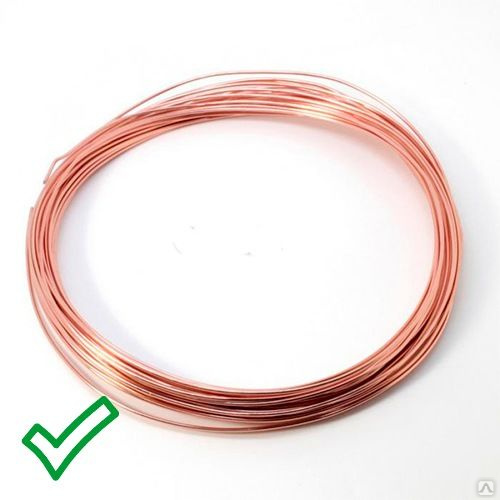

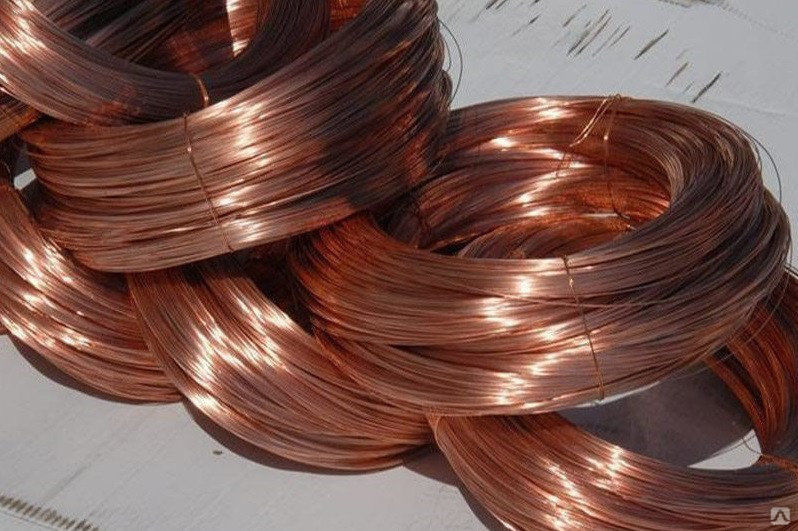

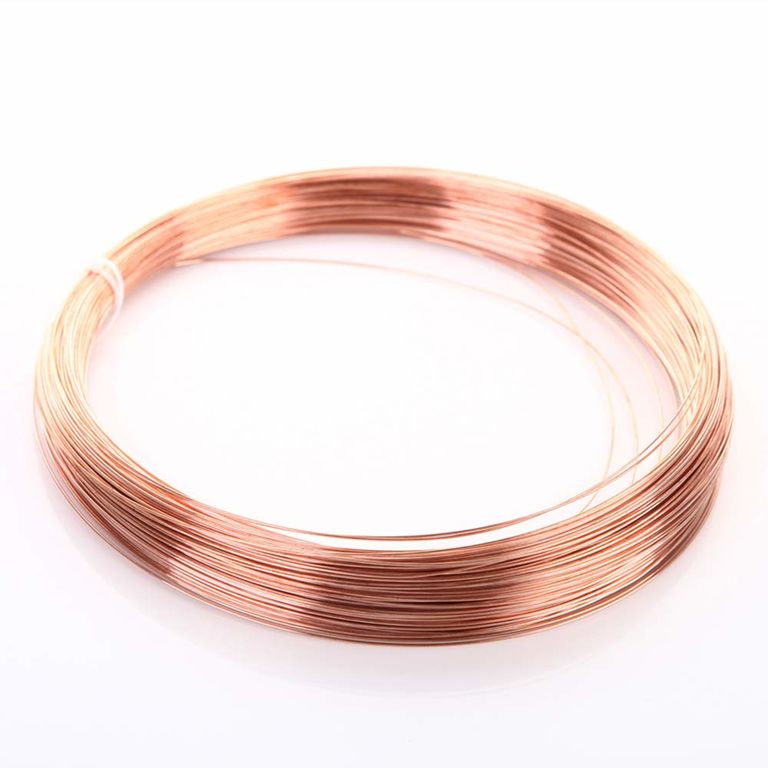

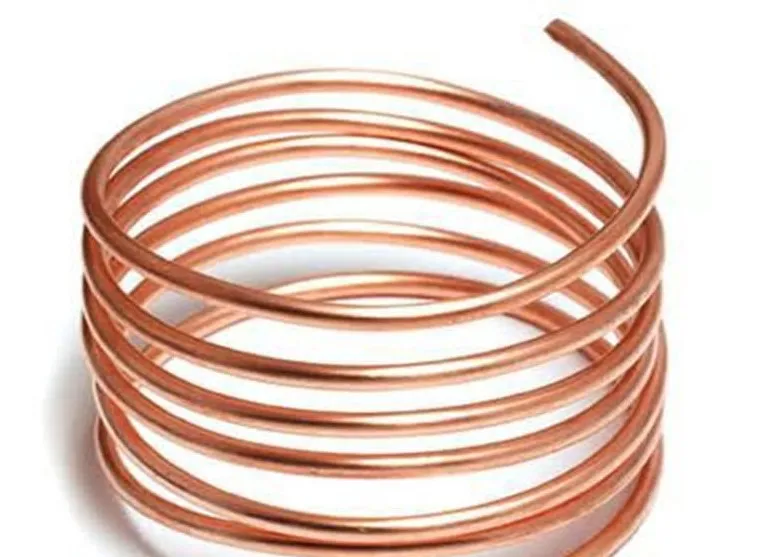

Проволока медная 0.5 мм, круглая, ММ, мягкая, вес 1 метра 0.002 кг, цена за тонну 668,684 Р
Проволока медная 0.8 мм, круглая, ММ, мягкая, вес 1 метра 0.005 кг, цена за тонну 668,684 Р
Проволока медная 1 мм, круглая, ММ, мягкая, вес 1 метра 0. 007 кг, цена за тонну 658,321 Р
Проволока медная 1.2 мм, круглая, ММ, мягкая, вес 1 метра 0.010 кг, цена за тонну 442,457 Р
Проволока медная 1.5 мм, круглая, ММ, мягкая, вес 1 метра 0.016 кг, цена за тонну 657,679 Р
Проволока медная 2 мм, круглая, ММ, мягкая, вес 1 метра 0. 028 кг, цена за тонну		 603,347 Р
Проволока медная 2 мм, круглая, ММ, мягкая, вес 1 метра 0.028 кг, цена за кг 563 Р
Проволока медная 3 мм, круглая, ММ, мягкая, вес 1 метра 0.063 кг, цена за тонну 578,060 Р
Проволока медная 4 мм, круглая, ММ, мягкая, вес 1 метра 0. 113 кг, цена за тонну 551,306 Р
Проволока медная 5 мм, круглая, ММ, мягкая, вес 1 метра 0.176 кг, цена за тонну 440,165 Р
Проволока медная 0.09 мм, круглая, ПЭВ-2, вес 1 метра 0.0001 кг, цена за кг 459 Р
Проволока медная 0. 1 мм, круглая, Cu-ETP, вес 1 метра 0.0001 кг, цена за кг 459 Р
Проволока медная 0.1 мм, круглая, электротехническая, М1м, ТУ 16-705-492-2005, мягкая, вес 1 метра 0.0001 кг, цена за кг 636 Р
Проволока медная 0.1 мм, круглая, электротехническая, М1т, ТУ 16-705-492-2005, твердая, вес 1 метра 0.0001 кг, цена за кг 636 Р
Проволока медная 0. 1 мм, круглая, ММ, мягкая, в катушках, вес 1 метра 0.0001 кг, цена за кг 990 Р
Проволока медная 0.1 мм, прямоугольная, электротехническая, ММ, 434-78, мягкая, вес 1 метра 0.0001 кг, цена за кг 668 Р
Проволока медная 0.1 мм, прямоугольная, электротехническая, МТ, 434-78, твердая, вес 1 метра 0.0001 кг, цена за кг 668 Р
Проволока медная 0. 15 мм, круглая, ММ, мягкая, в мотках, вес 1 метра 0.0002 кг 92 Р
Проволока медная 0.15 мм, прямоугольная, электротехническая, ММ, 434-78, мягкая, вес 1 метра 0.0002 кг, цена за кг 668 Р
Проволока медная 0.15 мм, прямоугольная, электротехническая, МТ, 434-78, твердая, вес 1 метра 0.0002 кг, цена за кг 668 Р

Показать ещё  20  из  270

-15% на резку
действует до 16.01.2023

-15% на резку
действует до 16. 01.2023

-15% на резку
действует до 16.01.2023

-15% на резку
действует до 16.01.2023

-15% на резку
действует до 16.01.2023

-15% на резку
действует до 16.01.2023

-10% на доставку
действует до 16.01.2023

-15% на резку
действует до 16.01.2023

-15% на резку
действует до 16.01.2023

-10% на доставку
действует до 16.01.2023

Craig Wire Nomex прямоугольный медный магнитный проволоки

EIS

Careers

Справка

Связаться с нами

Расположение

ВОЙН В / Регистр. Размер0,081 дюйма x 0,229 дюйма0,081 дюйма x 0,258 дюйма0,081 дюйма x 0,289 дюйма0,091 дюйма x 0,182 дюйма0,102 дюйма x 0,162 дюйма0,102 дюйма x 0,182 дюйма0,102 дюйма x 0,204 дюйма0,102 дюйма x 0,258 дюйма 102 дюйма x 0,325 дюйма 0,102 дюйма x 0,458 дюйма 0,114 дюйма x 0,228 дюйма 0,114 дюйма x 0,258 дюйма 0,114 дюйма x 0,2890,114 дюйма x 0,325 дюйма 0,128 дюйма x 0,258 дюйма 0,128 дюйма x 0,289 дюйма 0,162 дюйма x 0,325 дюйма 0,204 дюйма x 0,408 дюйма 0,182 дюйма x 0,365 дюйма SRNOMCU

Серия #:SRNOMCU

MFR #:SRNOMCU

EIS #:Ph25-SRNOMCU

Серия #:SRNOMCU

Craig Wire Nomex Интеркалированный магнитный провод, прямоугольный, NEMA Изоляция: медь, ароматический полиамид 60-С. – Craig Wire Nomex Интеркалированный прямоугольный медный магнитный провод.

$47.59

 – $592.00

Select from the options below

Wire Size

Select Wire Size0.081 Inch x 0.229 Inch0.081 Inch x 0.258 Inch0.081 Inch x 0.289 Inch0.091 Inch x 0.182 Inch0.102 Inch х 0,162 дюйма 0,102 дюйма х 0,182 дюйма 0,102 дюйма х 0,204 дюйма 0,102 дюйма х 0,258 дюйма 0,102 дюйма х 0,325 дюйма 0,102 дюйма х 0,458 дюйма 0,114 дюйма х 0,228 дюйма 0,114 дюйма х 0,258 дюйма 0,114 дюйма 0,114 дюйма x 0,325 дюйма 0,128 дюйма x 0,258 дюйма 0,128 дюйма x 0,289 дюйма0,162 дюйма x 0,325 дюйма 0,204 дюйма x 0,408 дюйма 0,182 дюйма x 0,365 дюйма

Craig Wire Nomex Intercalated Magnet Wire, прямоугольный, материал: медь, изоляция из ароматического полиамида, рейтинг NEMA: MW 60-C. – Craig Wire Nomex Интеркалированный прямоугольный медный магнитный провод.

Варианты продукта

с показателем 8 из 19 Варианты

Размер провода: 9003 0,2063

. 0063

EIS Part #:

SW204X408CUNJALG

$ / US pound

Pack: 24″ Reel

Wire Size:

0.182 Inch x 0.365 Inch

EIS Part #:

SW182X365CUN2JC

$ / US pound

Wire Size:

0.162 Inch x 0.325 Inch

EIS Part #:

SW162X325CUN2JC

$ / US pound

Wire Size:

0.128 Inch x 0.289 Inch

EIS Part #:

SW128X289CUN2JC

$ / US pound

.0003

Wire Size:

0.114 Inch x 0.325 Inch

EIS Part #:

SW114X325CUN2JC

$ / US pound

Wire Size:

0. 114 Inch x 0.289 Inch

EIS Part #:

SW114X289CUN2JC

$ / US pound

Wire Size:

0.114 Inch x 0.258 Inch

EIS Part #:

SW114X258CUN2JC

$ / US pound

  • Attributes

Attributes

General Information

Item NameMagnet Wire

Trade НазваниеNomex

СерияSRNOMCU

Дизайн и конструкция

МатериалМедь

Рейтинг NEMAMW 60-C

Материал изоляцииАроматический полиимид

Форма Прямоугольная

Прямоугольная медная проволока — FUHR

Прямоугольная медная проволока — FUHR

Прямоугольная медная проволока

для бумажно-эмалевой изоляции

FUHR>Продукция>Производственные линии>Прямоугольный медный провод

Прямоугольный медный провод для бумажной и эмалевой изоляции

В электротехнической промышленности прямоугольные провода с определенным радиусом кромки используются в двигателях, генераторах и трансформаторах.

Преимущество прямоугольных проводов по сравнению с круглыми проводами состоит в том, что они обеспечивают более компактную обмотку, что обеспечивает экономию места и веса. Электрическая эффективность также лучше, что позволяет экономить энергию.

Особенно, когда провода должны быть изолированы эмалью, точность ширины и толщины, а также геометрия радиуса кромки имеют большое значение для бездефектного использования в электрических катушках.

Типовая линия для средних профилей

Полная линия
Стандартная линия с пятью стойками для среднего размера прямоугольной медной проволоки. Эта система охватывает типичный диапазон размеров CTC и не только.

Скорость
до 1200 м/мин

Размерный ряд
Ширина: от 2,0 до 30,0 мм
Толщина: от 0,5 до 6,0 мм

Precision
IT7

Mit diderkäläldensensie von akzeptensie von YouTube akzeptensie des Videos akzep
Mehr erfahren

Video loaden

YouTube immer entsperren

Статическая вертикальная размотка рулона

  • Для стягивания круглой проволоки с поддонов, держателей или барабанов
  • Непрерывная работа путем сварки концов проволоки во время работы линии

СИСТЕМЫ КАТУШКИ

Горизонтальная размотка рулона

  • С консольным или двусторонним приемом рулона
  • Для бобин от 500 кг до 4000 кг
  • Опционально с осцилляцией для прямого ввода в линию, что особенно полезно, если плоскую проволоку необходимо прокатывать за два прохода

СМЗ | FLYING SPOOLER

Волочильные машины

  • Уменьшение диаметра входящей круглой проволоки для минимизации количества товара на складе
  • Смазка эмульсией
  • Дополнительное водяное охлаждение волочильного барабана

Двухвалковый прокатный стан WSR

  • Обычно один или два двухвалковых прокатных стана
  • Плоская прокатка проволоки
  • Колебание по крену, чтобы избежать следов от гусениц

ВСР | ПЛОСКАЯ ПРОВОЛОКА

Регулировка танцора

  • Для регулировки натяжения проволоки между прокатными станами
  • Проволочное погружное охлаждение
  • Путь провода в соответствии с размерами:
    • прямолинейный режим для больших поперечных сечений
    • операция отклонения для малых сечений

Закругляющий прокатный стан WSE

  • Прокатка радиусов углов
  • Оба валка ведущие
  • Сервоуправляемое позиционирование валков по горизонтали и вертикали

ВФБ | ОКРУГЛЕНИЕ

Универсальный прокатный стан WST

  • Одновременная калибровка ширины и толщины проволоки
  • Высочайшая точность
  • Полный ассортимент проволоки без смены рулона

WST | UNIVERSAL

SMh2000-Mo/O Прецизионная намоточная машина для слоев

С загруженными видео, размещенными на YouTube.
Mehr erfahren

Видео с загрузкой

YouTube immersperren

  • Компьютерная программа для намотки слоев
  • Безупречная послойная намотка с направляющим колесом

СМЗ | ЛЕТАЮЩАЯ КАТУШКА
