Проволока для полуавтоматов – Что такое сварочная проволока?

Назначение сварочной проволоки

Проволока сварочная предназначена для изготовления штучных электродов в обмазке для ручной дуговой сварки (MMA), для изготовления прутков для аргонодуговой сварки неплавящимся электродом (TIG) и собственно для изготовления сварочной проволоки для полуавтоматической и автоматической сварки (MIG/MAG и SAW).

В процессе сварки сварочная проволока исполняет роль электрода для передачи сварочного тока в зону дуги (исключая процесс дуговой сварки неплавящемся электродом) и роль присадочного материала для формирования сварного шва с обеспечением прочностных характеристик.

Проволоки сварочные для полуавтоматической сварки

Одна из многочисленных групп сварочных проволок – проволоки для полуавтоматической сварки (MIG/MAG). По типу данные проволоки для полуавтоматов подразделяются на проволоки сплошного сечения и порошковые проволоки.

Проволоки сплошного сечения

Проволоки сплошного сечения обозначаются буквами «Св», которые означают, что проволока сварочная и через дефис указывается материал проволоки. Самые распространенные проволоки сплошного сечения для сварки низкоуглеродистой стали и низколегированной стали (около 80% металлоконструкций) Св-08Г2С и Св-08ГС. Данная проволока по покрытию разделяется на омедненную и не омедненную проволоку.

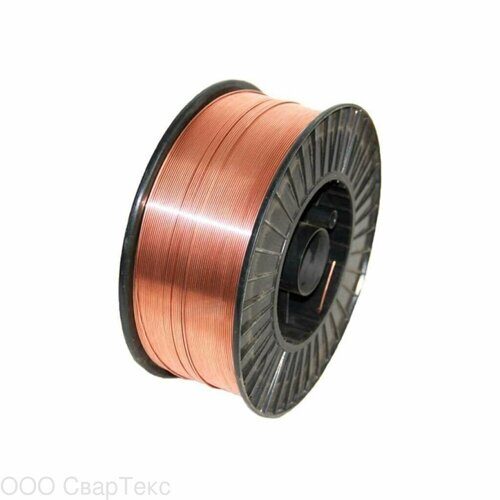

Омеденение проволоки предназначено для повышения коррозионной стойкости и снижению сопротивления в месте контакта сварочной проволоки и токосъемного наконечника горелки при передаче сварочного тока в процессе сварки. Омеднение имеет ряд недостатков. Во-первых, пары меди при сварке попадают в атмосферу и являются очень вредными. Во-вторых, омеднение, особенно плохого качества, осыпается в подающем механизме полуавтомата и канале сварочной горелки и забивают их. Приходится довольно часто менять или чистить канал сварочной горелки. В последнее время все чаще появляется проволоки без омеднения с антикоррозионным покрытием, которые не имеют недостатков омедненной проволоки, например проволока фирмы ESAB OK AristoRod 12.50.

Для высоколегированных и коррозионно-стойких сталей самая распространенная проволока Св-08Х19Н9Т.

Для сварки алюминия и алюминиевых сплавов в основном используются проволоки Св АК5, Св АМг5.

Порошковые проволоки

Порошковая проволока представляет собой трубчатую проволоку, заполненную порошком-шихтой. Шихта – это смесь порошков из газообразующих, шлакообразующих и легирующих добавок. Порошковые проволоки подразделяются на проволоки для сварки в защитных газах и проволоки самозащитные, т.е. проволоки, в шихте которых достаточно газообразующих порошков для обеспечения защиты сварочной ванны. Порошковые проволоки обозначаются ПП.
Условные обозначения порошковых проволок: ПГ – для сварки в защитных газах, ПС – самозащитные проволоки. Преимущества порошковых проволок – это получение высокого качества шва за счет хорошего легирования, лучшей защиты сварочной ванны, возможна сварка без защитного газа

Упаковка проволок

Самые распространенные диаметры сварочных проволок для полуавтоматической сварки 0,8; 1,0; 1,2; 1,4; 1,6; 2,0 мм. Поставляются сварочные проволоки для полуавтоматической сварки на катушках и кассетах. Диаметр катушек 200 мм и 300 мм. Катушки могут быть с посадочным местом и бескаркасные катушки. Катушки с посадочным местом не требуют дополнительных переходников для установки в механизм подачи проволоки. Обычно диаметр посадочного отверстия в катушках равен 50,5мм и подходит для всех современных сварочных полуавтоматов. Бескаркасные катушки требуют дополнительного переходника для установки в механизм подачи проволоки. Вес упаковок сварочных проволок в зависимости от материала 2; 5; 7; 12,5; 15; 18 кг и до 250 кг упаковки Marathon Pac.

Выбор сварочной проволоки

Подбор проволоки осуществляется по материалу свариваемого изделия. Для сварки обычных металлоконструкций из низкоуглеродистых сталей можно использовать широко распространенные проволоки Св-08ГС и Св-08Г2С. Для сварки малоответственных изделий из коррозионностойких сталей и алюминиевых сплавов можно использовать также доступные и распространенные проволоки.

Диаметр проволоки ограничивается толщиной свариваемого изделия и возможностями сварочного оборудования. Очень часто используется один диаметр проволоки в широком диапазоне толщин, т.к. многие сварщики сваривают изделия в несколько проходов. Самые используемые проволоки диаметров 0,8; 1,2; 1,6 мм.

Широта применяемости проволоки для полуавтоматов по диаметру определяется режимами сварки и технологией. При грамотном управлении сварочным аппаратом и знании сварочных технологий один диаметр проволоки может применяться для сварки широкого диапазона толщин.

В изделиях сложных и ответственных нужно учитывать все детали и универсальный подход к выбору сварочных материалов не подходит. Для решения сложных задач при сварке (подбор сварочных материалов и режимов) нужно решение специалистов сварщиков, очень часто режимы сварки, проволока и технология подбираются под одну конкретную задачу.

всё, что вам необходимо знать. Для новичков

Время чтения: ≈7 минут

В некоторых технологиях сварки в качестве присадочного материала часто применяется проволока для сварки вместо привычных электродов. Она используется в паре с защитным газом или без него в автоматической или полуавтоматической сварке. Сварочная проволока продается в бобинах и может отличаться по диаметру и свойствам.

Но это только основы. В этой статье мы подробно расскажем всё, что вам необходимо знать в сварочной проволоке. Вы узнаете, какие существуют виды сварочной проволоки и что такое маркировка.

Содержание

Итак, что из себя представляет сварочная проволока? Зачастую это металлический пруток, смотанный в бобину. Бобина вставляется в подающий механизм, и проволока направляется в сварочную зону в автоматическом режиме или режиме, заданном сварщиком. Также проволоку можно подавать вручную, просто разматывая бобину.

Проволока может быть цельной, полой или с вкраплениями. Но об этом мы расскажем далее. Изготавливается из различных металлов. Например, стали, алюминия, латуни и так далее. Материал изготовления проволоки должен быть идентичен металлу, который вы варите. Т.е., если вы работаете с алюминиевой деталью, то и проволока тоже должна быть алюминиевой.

Виды сварочной проволоки

Различают три типа сварочной проволоки: проволока сплошная, порошковая проволока (ее также называют «флюсовая проволока») и активированная проволока. Давайте подробнее остановимся на каждом типе.

Сплошная проволока или проволока сплошного сечения изготавливается из чистого металла. В ней нет никаких примесей или дополнительных веществ. Это простейший тип проволоки и самый распространенный. Зачастую ее используют при сварке в среде защитного газа.

Порошковая проволока, она же проволока для сварки без газа. Исходя из названия понятно, что такую проволоку применяют для сварки без защитного газа. Но за счет чего достигается такой эффект? Ведь сварка без газа влечет за собой ухудшение качества сварка и в целом усложняет рабочий процесс.

Все просто: у порошковой проволоки особая полая конструкция. С виду она выглядит, как обычная сплошная проволока, но внутри она полая. И в этой полости содержатся специальные порошковые вещества, играющие роль флюса и заменяющие газ. Такая проволока применяется в случаях, когда нет возможности доставить газовый баллон к месту сварки. Например, на высоте.

Теперь про активированную проволоку. Активированная проволока — самый интересный тип. Она сочетает в себе сплошную проволоку и порошковую. Как это возможно? Дело в том, что такая проволока взяла все самое лучшее из предыдущих двух типов. Она позаимствовала от сплошной проволоки конструкцию, а от порошковой  — защитные свойства. Только в отличие от порошковой у данной проволоки защитные примеси не засыпаны в полость, а равномерно распределены по всему «телу» проволоки.

На что обратить внимание

Отдельно обращаем ваше внимание, что недостаточно просто выбрать тип проволоки и приступить к сварке. Необходимо заранее знать, какой тип работ вы будете выполнять. Поскольку каждая проволока предназначения для выполнения определенной работы. Согласитесь, проволока для сварки полуавтоматом вряд ли подойдет для резки. Также у проволоки может быть различный диаметр. Он подбирается исходя из толщины свариваемого металла. Чем толщина больше, тем больше диаметр проволоки. Диаметр может быть от 0.8 до 12 миллиметров. Самый популярный – 3 миллиметра.

Как мы уж писали выше, проволока может быть предназначена для сварки различных металлов. По этому признаку тоже можно классифицировать проволоку. Например, в магазине продается титановая сварочная проволока, которая применяется для сварки титана.

Также перед сваркой необходимо ознакомиться с составом. Ведь сварочная проволока отличается еще и по своему наполнению, а также легированности. Именно поэтому для правильного подбора присадочного материала нужно знать состав сварочной проволоки.

Отдельная тема — это маркировка сварочной проволоки. Об этом мы поговорим далее.

Маркировка проволоки

Маркировка — это набор букв и чисел, в которых зашифрованы основные характеристики проволоки. Маркируется абсолютно вся проволока, вне зависимости от ее типа или назначения. В рамках этой статьи мы не сможем перечислить все марки сварочной проволоки, поскольку их насчитывается более 70. Но мы расскажем о том, как самостоятельно расшифровывать марки.

Для примера была выбрана марка проволоки Св-06Х19Н9Т. Зачастую она используется при электросварке, поэтому очень популярна.

Начнем с букв «Св». «Св» означает, что такое проволока предназначена только для сварки. Не для резки или любых других работ. Исходя из этого мы понимаем, что первые две буквы описывают назначение присадки. Также существует обозначение «Нп». Оно означает, что это наплавочная проволока. Порошковая проволока обозначается «Пп».

После этого указывается цифра, описывающая содержание углерода. В нашем примере это 06, что означает  0,06 % углерода от общей массы присадочного материала. Вслед за углеродом обозначается, какие металлы присутствуют в проволоке и в каком количестве. В нашем примере это хром («Х») в количестве 19% («Х19»), никель («Н») в количестве 9% («Н9»0 и титан («Т»). Если металла в составе меньше 1%, то количество не указывается, как в случае с титаном в нашем примере.

Но что, если сварочная проволока содержит другие буквы? Например, Ю или Д.  Достаточно запомнить, что они означают. «М» – это молибден, «С» – это кремний, «Ф» – это ванадий, «Ц» – это цирконий, «Д» – это медь, «Г» – это марганец, «Ю» – алюминий.

Популярные марки

Выше мы говорили, что существует более 70 марок присадочной проволоки. Новичкам нелегко разобраться в них, поэтому мы перечислим наиболее популярные марки. Вдруг вы найдете среди них именно ту, которая вам необходима.

Начнем с марки Св-10Г1СН. Эта марка одна из самых часто используемых. Данная проволока широко используется при сварке в среде защитного газа. Можно варить низколегированные конструкционные стали. Марка используется во многих областях промышленности: от горнодобывающей до нефтеперерабатывающей.

Читайте также: Расчет расхода сварочной проволоки на метр шва

Марки Св-10ГА, Св08А и Св08 применяется при сварке низкоуглеродистых металлов. Идеально подходят для аргонодуговой сварки. Также хорошо зарекомендовали себя при газовой сварке. Особенно, при работе с водопроводными трубами.

Марка Св-06Х19Н9Т (упоминаемая в примере маркировки), а также Св08ХН2М, Св08ХМФА и Св08ГС. Эти марки очень недорогие, но при этом выдают отличный результат сварки. Подойдут для сварки низколегированных сталей.

При сварке высоколегированных металлов отличным выбором станут марки Св-08Н50, Св30Х25Н16Г7, Св07Х19Н10Б, Св10Х17Т и  Св08Х20Н9Г7Т.

Вместо заключения





Как вам статья?

Что такое сварочная проволока в сварке?

27 сентября 2022 г. 28 октября 2019 г. Welding Tech

Сварочная проволока — это тип сварочного присадочного металла, обычно упакованный в виде бухт или катушек, который может проводить или не проводить электрический ток в зависимости от используемого процесса сварки. Сварочная проволока используется в процессах сварки MIG и TIG. Основное различие между сварочной проволокой и другими типами сварочного присадочного металла заключается в том, что сварочная проволока непрерывно подается с катушки или катушки, в то время как другие типы присадочного металла нарезаются по мере необходимости.

Из чего состоит сварочная проволока?

Проволока сварочная изготавливается из различных металлов, в том числе:

• алюминия,
• меди,
• и стали.

Тип используемой сварочной проволоки зависит от типа свариваемого металла и используемого процесса сварки.

Для чего используется проволочный сварочный аппарат?

Например, алюминиевая сварочная проволока используется для сварки алюминия, а стальная сварочная проволока используется для сварки стали.

Некоторые сварочные проволоки покрыты флюсом, который помогает защитить сварной шов от окисления и загрязнения. Сварочные проволоки с флюсовым покрытием используются в таких процессах сварки, как дуговая сварка металлическим электродом в среде защитного газа (GMAW) и дуговая сварка под флюсом (SAW).

Какие три типа сварочной проволоки существуют?

Три типа сварочной проволоки:

1. сплошная,
2. порошковая,
3. и порошковая.

Сплошная сварочная проволока изготавливается из металлического стержня, который расплавляется и протягивается через фильеру для формирования проволоки. Не имеет флюсового покрытия. Порошковая сварочная проволока имеет сердечник из флюсового материала внутри металлической оболочки.

Цена сварочной проволоки

Цена сварочной проволоки зависит от типа металла, способа сварки и производителя. Вообще говоря, алюминиевая сварочная проволока дороже, чем стальная сварочная проволока. Сварочная проволока с флюсовой сердцевиной также дороже, чем сплошная сварочная проволока.

Как хранить сварочную проволоку?

Сварочная проволока должна храниться в сухом прохладном месте. Он должен быть защищен от влаги и чрезмерного нагревания.

Сварочная проволока №

Сварочная проволока доступна в различных размерах от 0,023 дюйма до 0,045 дюйма. Размер используемой сварочной проволоки будет зависеть от толщины свариваемого металла и используемого процесса сварки.

Скорость подачи сварочной проволоки

Скорость подачи сварочной проволоки — это скорость подачи сварочной проволоки в сварной шов. Измеряется в дюймах в минуту (ipm). Скорость подачи сварочной проволоки зависит от используемого процесса сварки и производителя сварочной проволоки.

Ссылки по теме

Сварочная проволока, флюс и стержни | Lincoln Electric
Порошковая самозащитная проволока | Lincoln Electric
Стержневые электроды | Lincoln Electric
MIG Wires и TIG отрезки | Lincoln Electric

Harbour Freight MIG Wire VS. Lincoln MIG Wire: есть ли разница | MIG Monday

Подробнее

Как спаивать провода вместе (лучшие советы и рекомендации)

Подробнее

Как использовать сварочный аппарат MIG – Выбор правильного размера провода для работы

Подробнее

Сварка – советы для начинающих, типы сварных швов и устранение неполадок от Eastwood

Подробнее

Какая проволока MIG лучше всего | MIG Понедельник

Посмотреть ещё

Глоссарий категорий Сварочный кабель

по сравнению с аккумуляторным кабелем

Сварочные и аккумуляторные кабели имеют много общего. По сравнению с другими кабелями, оба являются гибкими, одножильными, пропускают одинаковый ток или силу тока и имеют высокие температурные характеристики, до 105ºC или выше. Несмотря на это, они имеют несколько существенных отличий, связанных с их применением.

Что такое сварочный кабель?

Сварочные кабели очень гибкие, с большим количеством очень тонких жил из медной проволоки. Они изолированы синтетическими каучуковыми материалами, включая этилен-пропилен-диеновый мономерный каучук (EPDM) и неопрен. Внешнее покрытие относительно мягкое, устойчивое к истиранию и способное выдерживать сгибание и неправильное обращение. Сварочные кабели сохраняют свою гибкость при очень низких температурах и выдерживают высокие температуры. Вы можете использовать сварочные кабели в цепях до 600 вольт.

Что такое аккумуляторный кабель?

Аккумуляторные кабели относительно жесткие, с более толстыми медными жилами, чем сварочные кабели. Изоляционными материалами являются ПВХ и сшитый полиэтилен (XLPE). Кабели аккумуляторных батарей трудно согнуть, но однажды сформированные, они сохраняют свою форму. Их изоляция выдерживает тяжелые температуры под капотом и устойчива к газу, маслам и смазочным материалам. Номинальное напряжение аккумуляторных кабелей составляет 60 вольт.

Можно ли использовать сварочный кабель в качестве кабеля аккумулятора?

Да, можно. Сварочные кабели хорошо подходят для аккумуляторных кабелей, когда вам нужно сильно согнуть кабель, чтобы проложить его вокруг препятствий под днищем. Вы должны полностью поддерживать кабель, чтобы он не мог вибрировать или касаться движущихся частей. Кроме того, обязательно используйте гофрированные защитные приспособления для кабеля, чтобы свести к минимуму риск истирания. Сварочные кабели являются хорошими соединительными кабелями.

Купить Сварочный кабель

Подходят ли аккумуляторные кабели для сварки?

Нет, аккумуляторные кабели нельзя использовать для сварки. У многих сварочных аппаратов напряжение холостого хода превышает 60 вольт, поэтому использовать аккумуляторные кабели небезопасно. Кроме того, кабель аккумулятора может перегибаться и цепляться за препятствия, потому что он недостаточно гибкий.

Выбор правильного размера сварочного или аккумуляторного кабеля

Важно выбрать кабель с правильным номиналом силы тока. Также необходимо учитывать падение напряжения по длине кабеля. Для автомобильных систем старайтесь, чтобы падение напряжения не превышало 0,3 вольта. Воспользуйтесь калькулятором падения напряжения, чтобы определить кабель, подходящий для вашего применения, с точки зрения размера проводов (AWG), потребляемого тока и падения напряжения.

Рекомендуется выбирать кабель с немного большим номинальным током, чем требуется, поскольку это снижает падение напряжения, особенно на длинных сварочных кабелях и в 12- и 24-вольтовых автомобильных системах.

Спецификации кабелей для сварки и аккумуляторов

Свойство	Сварочный кабель	Кабель аккумулятора
Гибкость	Очень	Меньше
Проволочные жилы	Много, очень тонкая медная проволока	Несколько более толстых медных проволок
Температурный класс	от -50°C до 105°C (некоторые 90°C)	STG: от -40°C до 105°C STX, SGX: от -40°C до 125°C
Номинальное напряжение	До 600 вольт	60 вольт
Изоляционные материалы	EPDM, резина, неопрен	STG: PVC STX и SGX: XLPE
Стойкость к истиранию	Хорошо	Хорошо
Нефтегазостойкость	Хорошо	Хорошо
Огнестойкий	да	№
