Шайбы ГОСТ 6402-70 пружинные (гровер): технические характеристики

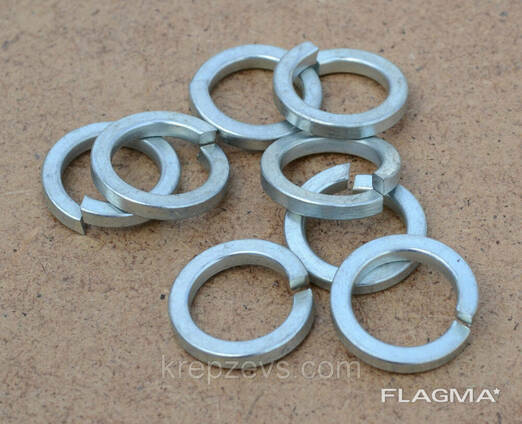

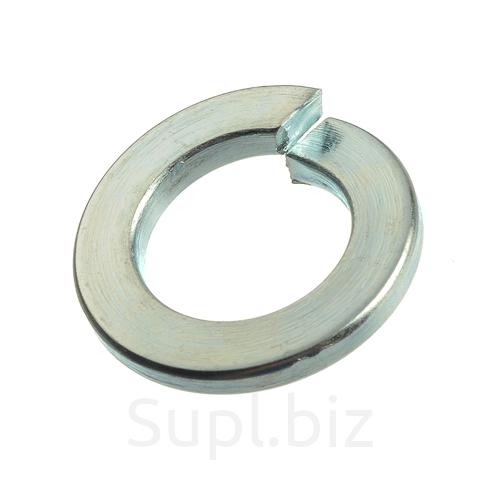

Шайба пружинная (гровер).
Шайбы ГОСТ 6402-70 пружинные (гровер) применяются в строительстве, машиностроении в качестве контрящих элементов соединения.
Твердость стальных пружинных шайб: 41,5—49,5 HRC.
Марки стали: 65Г, 70, 3Х13.
Шайбы пружинные могут изготавливаться в 2 исполнениях:
- исполнение 1: притупленные кромки;
- исполнение 2: острые кромки.
Близкие аналоги (ISO, DIN, EN ISO):
|
Стандарт |
Наименование |
Примечание |

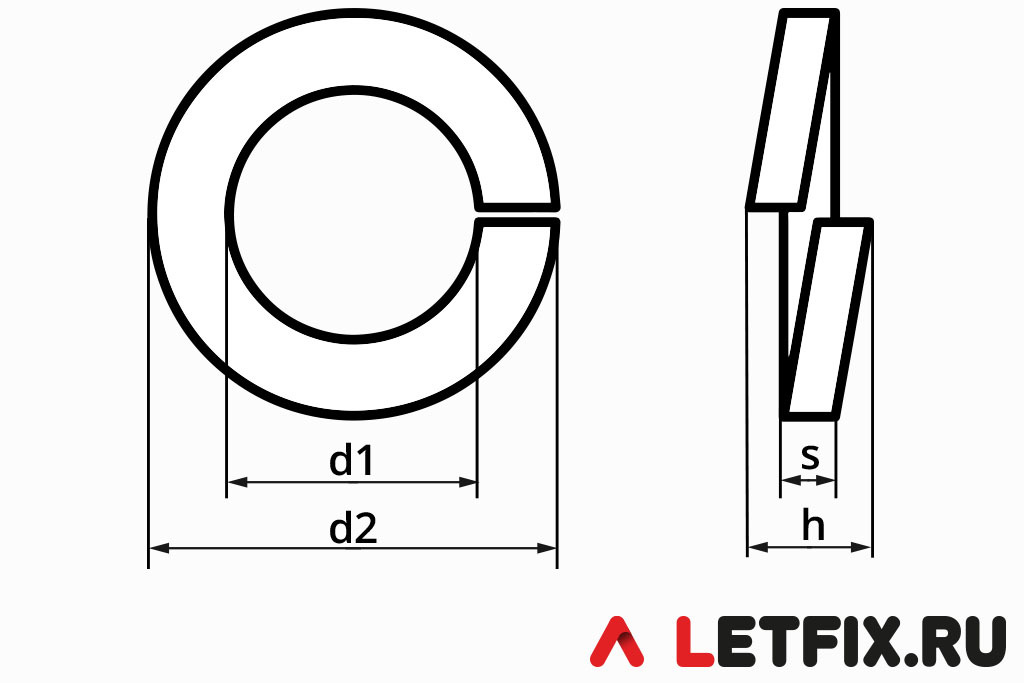

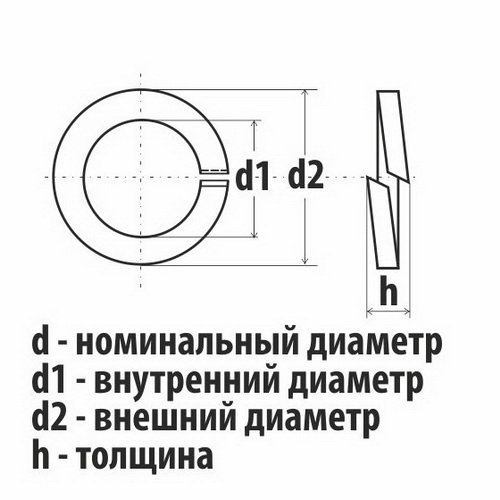

DIN 127 |
Шайба пружинная (гровер) |
DIN 127 (форма A) в части параметров соответствует ГОСТ 6402-70 (исполнение 2). DIN 127 (форма B) в части параметров соответствует ГОСТ 6402-70 (исполнение 1). |

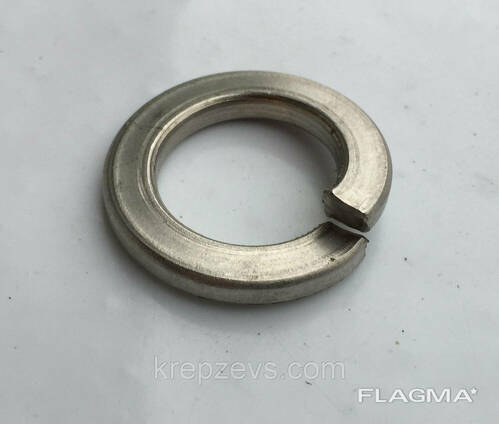

DIN 7980 |
Шайба пружинная (гровер) |
– |
ГОСТ 6402-70 Н (нормальные):
|
Диаметр резьбы |
d |
b=s |
k, не более |
Теоретическая масса |
Расчетная упругая сила |
|
4 |
4,1 |
1 |
0,15 |
0,129 |
52,9 |
|
5 |
5,1 |
1,2 |
0,15 |
0,228 |
71,5 |
|
6 |
6,1 |
1,4 |
0,2 |
0,376 |
88,2 |
|
8 |
8,2 |
2 |
0,3 |
1,034 |
214 |
|
10 |
10,2 |
2,5 |
0,3 |
2,01 |
339 |
|
12 |
12,2 |
3 |
0,4 |
3,45 |
499 |
|
14 |
14,2 |
3,2 |
0,4 |
4,48 |
463 |
|
16 |
16,3 |
3,5 |
0,4 |
6,084 |
495 |
|
18 |
18,3 |
4 |
0,4 |
8,96 |
673 |
|
20 |
20,5 |
4,5 |
0,4 |
12,69 |
866 |
|
22 |
22,5 |
5 |
0,4 |
17,21 |
1107 |
|
24 |
24,5 |
5,5 |
0,5 |
22,68 |
1382 |
|
27 |
27,5 |
6 |
0,5 |
30,1 |
1539 |
|
30 |
30,5 |
6,5 |
0,8 |
39,05 |
1695 |
|
33 |
33,5 |
|
0,8 |
49,52 |
1882 |
|
36 |
36,5 |
8 |
0,8 |
70,99 |
2773 |
|
39 |
39,5 |
8,5 |
0,8 |
86,37 |
2999 |
|
42 |
42,5 |
9 |
0,8 |
103,8 |
3244 |
|
48 |
48,5 |
10 |
0,8 |
145,4 |
3753 |
стальных шайб, кг
Все параметры в таблице указаны в мм.
Помимо нормального типа шайба ГОСТ 6402-70 может изготавливаться в 3 других типах:
Т — тяжелые с квадратным поперечным сечением;
ОТ — особо тяжелые с квадратным поперечным сечением;
Л — легкие с прямоугольным поперечным сечением.
Шайба пружинная ГОСТ 6402-70. WikiСтатья.
Шайба пружинная известна также как гроверная. В немецком стандарте соответствует обозначению DIN127. Шайба была изобретена английским инженером Джоном Уильямом Гровером, дав ей второе название.
Конструкция и размеры, технические условия, правила приемки, методы контроля, маркировка и данные по теоретической массе, расчетной упругой силе шайб – все это прописано в ГОСТе 6402-70.

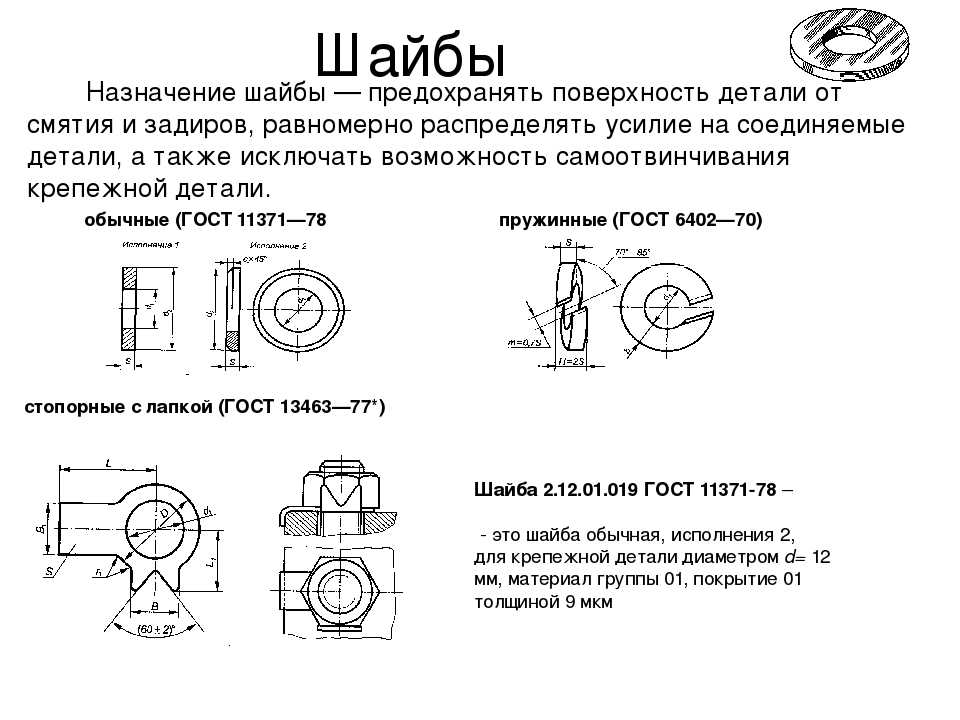

Особенности конструкции шайбы Гровера
Данное метизное изделие, как и все шайбы, относится к вспомогательным, то есть самостоятельно не используется. Шайба имеет форму плоского кольца, разорванного так, что концы находятся в разных плоскостях.
ГОСТ на шайбы 6402-70 предусматривает два исполнения: 1. ровный срез зазора и 2. скошенный срез. Разрез кольца производят под 70 градусов относительно вертикальной оси изделия. По сути шайба имеет вид одного витка пружины – отсюда и самое распространенное название шайбы по ГОСТу 6402.
Принцип действия шайбы 6402
Шайбы участвуют в резьбовом соединении. Их размещают между гайкой и головкой болта. Гибкости изделия достаточно, чтобы под действием силы, возникающей от момента кручения гайки, принимать практически плоский вид. Разрушающей деформации при этом не происходит.
Особенностью данной шайбы являются зазубрины или зазоры. При установке они не препятствуют монтажу гайки, накинутой сверху.
Кромка зазора, которая образовывается между опорной поверхностью шайбы и плоскостью среза, должна быть острой.
Под внешними воздействиями гайка стремится провернуться в обратном направлении – это способствует ослаблению резьбового соединения.
Зазор пружинной шайбы упирается в металл опорной поверхности гайки и не позволяет ей развинчиваться, или стопорит ее движение.
Модификации пружинной шайбы
ГОСТ 6402-70 классифицирует четыре типа изделий. Три из них имеют в поперечном сечении квадрат (b=s): Н – нормальные, Т – тяжелые, ОТ – особо тяжелые. Литера Н не указывается в условном обозначении.
Пружинные шайбы типа Л – легкие с прямоугольным сечением.
Для одного и того же номинального размера диаметра резьбы площадь поперечного сечения увеличивается, что сказывается на массе изделия в целом. Ниже в таблице приведены величины теоретической массы и пружинящие свойства.
Размеры шайбы непосредственно связаны с диаметрами сопряженных болтов, винтов и шпилек. Российский стандарт 6402 распространяется на метизы с диаметром резьбы от 2 мм до 48 мм. Шайбы особо тяжелые ОТ изготовляют только для диапазона диаметра резьбы от 10 мм до 36 мм.
Материал и виды покрытия
Пружинные шайбы должны изготавливаться из проволоки следующих марок стали: 65Г, 70 и 3Х13 (ГОСТ 11850-72).
Широко используются в ответственном строительстве бронзовые шайбы – марка сплава БрКМц3-1. Применение данного материала способствует уменьшению износа трущихся поверхностей.
Назначение шайб
Шайбы выполняют следующие функции:
- предотвращают самоотвинчивание крепежа за счет увеличения площади контакта между поверхностями детали и крепежного элемента;
- надежно фиксируют болт в отверстии крепежной детали, предотвращая возможность провала головки крепежа в отверстие опорной детали;
- предотвращают повреждения и стирания детали;
- устраняют перекосы.
Применение шайб Гровера
Любой вращающийся механизм, где используется поступательно-вращательное движение, имеет в своей конструкции гроверные шайбы разных типоразмеров: автомобили, станки, конвейеры, вибраторы, компрессорное оборудование, фермы конструкций мостовых перекрытий, крепление рельсовых путей и многое другое.
Пружинные шайбы необходимы в таких отраслях как машиностроительная промышленность, приборостроение; незаменимы при работе механизмов в условиях повышенной влажности и агрессивных сред, в химической и пищевой, газовой, нефтеперерабатывающей промышленности, в гидроэнергетике.
Геометрические и технические характеристики шайб гост 6402
Шайбы подбирают под номинальный диаметр резьбы болта, винта, шпильки. Всевозможный метрический крепеж можно купить на сайте ГОСКРЕП. Наряду со стандартными типоразмерами и видами покрытий, существует множество вариантов по размерам, требованиям к покрытиям в зависимости от условий эксплуатации и предъявляемым свойствам.
В таблице ниже собраны номинальные данные по
- размерам поперечного сечения шайбы, причем только у легких Л b не равно c и указывается через дробь (мм)
- теоретической массе за 1000 шт (кг)
- расчетной упругой силе шайбы из стали 65Г (Н)
Ном. диаметр резьбы / внутр. диаметр шайбы |
Характе- ристики |
Типы шайб гост 6402 70 | |||
| dр / d | b/m/F | Л | Н | Т | ОТ |
| 2 / 2,1 | b (мм) | 0,8/0,5 | 0,5 | 0,6 | - |
| m (кг) | 0,03 | 0,017 | 0,025 | - | |
| F (Н) | 7,8 | 11,8 | 26,5 | - | |
| 2,5 / 2,6 | b (мм) | 0,8/0,6 | 0,6 | 0,8 | - |
| m (кг) | 0,042 | 0,03 | 0,056 | - | |
| F (Н) | 14,7 | 16,7 | 57,8 | - | |
| 3 / 3,1 | b (мм) | 1,0/0,6 | 0,8 | 0,8 | - |
| m (кг) | 0,084 | 0,064 | 0,105 | - | |
| F (Н) | 35,3 | 38,2 | 101 | - | |
| 3,5 / 3,6 | b (мм) | 1,0/0,8 | 1,0 | - | - |
| m (кг) | 0,094 | 0,0117 | - | - | |
| F (Н) | 21,6 | 71,5 | - | - | |
| 4 / 4,1 | b (мм) | 1,2/0,8 | 1,0 | 1,4 | - |
| m (кг) | 0,129 | 0,129 | 0,273 | - | |
| F (Н) | 14,7 | 52,9 | 230 | - | |
| 5 / 5,1 | b (мм) | 1,2/1,0 | 1,2 | 1,6 | - |
| m (кг) | 0,191 | 0,228 | 0,432 | - | |
| F (Н) | 28,4 | 71,5 | 252 | - | |
| 6 / 6,1 | b(мм) | 1,6/1,2 | 1,4 | 2,0 | - |
| m (кг) | 0,378 | 0,376 | 0,827 | - | |
| F (Н) | 36,3 | 88,2 | 418 | - | |
| 7 / 7,2 | b (мм) | 2,0/1,6 | 2,0 | - | - |
| m (кг) | 0,749 | 0,936 | - | - | |
| F (Н) | 92,1 | 289 | - | - | |
| 8 / 8,2 | b (мм) | 2,0/1,6 | 2,0 | 2,5 | - |
| m (кг) | 0,827 | 1,034 | 1,678 | - | |
| F (Н) | 71,5 | 214 | 583 | - | |
| 10 / 10,2 | b (мм) | 2,5/2,0 | 2,5 | 3,0 | 3,5 |
| m (кг) | 1,608 | 2,01 | 2,984 | 4,212 | |
| F (Н) | 114 | 339 | 770 | 1490 | |
| 12 / 12,2 | b (мм) | 3,5/2,5 | 3,0 | 3,5 | 4,0 |
| m (кг) | 3,462 | 3,45 | 4,816 | 6,488 | |
| F (Н) | 187 | 499 | 1000 | 1774 | |
| 14/ 14,2 | b (мм) | 4,0/3,0 | 3,2 | 4,0 | 4,5 |
| m (кг) | 5,487 | 4,48 | 7,316 | 9,509 | |
| F (Н) | 295 | 463 | 1235 | 2058 | |
| 16 / 16,3 | b (мм) | 4,5/3,2 | 3,5 | 4,5 | 5,0 |
| m (кг) | 7,507 | 6,084 | 10,56 | 13,34 | |
| F (Н) | 283 | 495 | 1509 | 2372 | |
| 18 / 18,3 | b (мм) | 5,0/3,5 | 4,0 | 5,0 | 5,5 |
| m (кг) | 10,23 | 8,96 | 14,62 | 18,06 | |
| F (Н) | 305 | 673 | 1803 | 2734 | |
| 20 / 20,5 | b (мм) | 5,5/4,0 | 4,5 | 5,5 | 6,0 |
| m (кг) | 14,33 | 12,69 | 19,70 | 23,89 | |
| F (Н) | 434 | 866 | 2107 | 3077 | |
| 22 / 22,5 | b (мм) | 6,0/4,5 | 5,0 | 6,0 | 7,0 |
| m (кг) | 19,25 | 17,21 | 25,66 | 36,14 | |
| F (Н) | 597 | 1107 | 2479 | 4841 | |
| 24 / 24,5 | b (мм) | 6,5/4,8 | 5,5 | 7,0 | 8,0 |
| m (кг) | 24,16 | 22,68 | 38,55 | 51,93 | |
| F (Н) | 642 | 1382 | 3989 | 7085 | |
| 27 / 27,5 | b (мм) | 7,0/5,5 | 6,0 | 8,0 | 9,0 |
| m (кг) | 33,16 | 30,1 | 56,67 | 73,71 | |
| F (Н) | 928 | 1539 | 5459 | 9055 | |
| 30 / 30,5 | b (мм) | 8,0/6,0 | 6,5 | 9,0 | 10,0 |
| m (кг) | 46,14 | 39,05 | 79,8 | 101,1 | |
| F (Н) | 1029 | 1695 | 7115 | 11192 | |
| 33 / 33,5 | b (мм) | 10,0/6,0 | 7,0 | - | - |
| m (кг) | 65,07 | 49,52 | - | - | |
| F (Н) | 692 | 1882 | - | - | |
| 36 / 36,5 | b (мм) | 10,0/6,0 | 8,0 | 10,0 | 12,0 |
| m (кг) | 69,51 | 70,99 | 115,9 | 173,9 | |
| F (Н) | 566 | 2773 | 7428 | 16317 | |
| 39 / 39,5 | b (мм) | 10,0/6,0 | 8,5 | - | - |
| m (кг) | 73,9 | 86,37 | - | - | |
| F (Н) | 469 | 2999 | - | - | |
| 42 / 42,5 | b (мм) | 12,0/7,0 | 9,0 | 12,0 | - |
| m (кг) | 113,9 | 103,8 | 195,2 | - | |
| F (Н) | 756 | 3244 | 11535 | - | |
| 45 / 45,5 | b (мм) | 12,0/7,0 | 9,5 | - | - |
| m (кг) | 120,1 | 123,5 | - | - | |
| F (Н) | 643 | 3489 | - | - | |
| 48 / 48,5 | b (мм) | 12,0/7,0 | 10,0 | - | - |
| m (кг) | 126,3 | 145,4 | - | - | |
| F (Н) | 554 | 3753 | - | - | |
ГОСТ 6402 Шайбы пружинные Размеры | Fixawell Industry
Главная » Техника » ГОСТ 6402 Шайбы пружинные
Шайбы пружинные ГОСТ 6402, Материал пружинная сталь SAE1070, M3-M56 от китайского производителя пружинных шайб.
Твердость: HRC47-HRC50;
Отделка: гладкая, черный оксид, HDG, Dacromet
| Размер | д | Легкий Тип | Нормальный тип | Тяжелый тип (Т) | Особо тяжелый (ОТ) | |
| б | с | б=с | б=с | б=с | ||
| 2 | 2,1 | 0,8 ±0,08 | 0,5 ±0,07 | 0,5 ±0,07 | 0,6 ±0,07 | – |
| 2,5 | 2,6 | 0,8 | 0,6 | 0,6 | 0,8 ±0,08 | |
| 3 | 3,1 | 1,0 ±0,125 | (0,6) | 0,8 ±0,08 | 1,0 ±0,125 | |
| 0,8 ±0,08 | ||||||
| 3,5 | 3,6 | 1,0 | 0,8 | 1,0 ±0,125 | – | |
| 4 | 4,1 | 1,2 | 0,8 | 1,0 | 1,4 | |
| (1,4) | (1,0) ±0,125 | (1,2) | ||||
| 5 | 5,1 | 1,2 | 1,0 | 1,2 | 1,6 | |
| (1,6) | (1,2) | (1,4) | ||||
| 6 | 6,1 | 1,6 | 1,2 | 1,4 | 2,0 | |
| (2,0) | (1,4) | (1,6) | ||||
| 7 | 7,2 | 2,0 | 1,6 | 2,0 | – | |
| 8 | 8,2 | 2,0 | 1,6 | 2,0 | 2,5 | |
| (2,5) | ||||||
| 10 | 10,2 | 2,5 | 2,0 | 2,5 | 3,0 | 3,5 |
| (3,0) | ||||||
| 12 | 12,2 | 3,5 | 2,5 | 3,0 | 3,5 | 4,0 |
| 14 | 14,2 | 4,0 | 3,0 | 3,2 | 4,0 | 4,5 |
| (3,5) | ||||||
| 16 | 16,3 | 4,5 | 3,2 | 3,5 | 4,5 | 5,0 |
| (4,0) | ||||||
| 18 | 18,3 | 5,0 | 3,5 | 4,0 | 5,0 | 5,5 |
| (4,5) | ||||||
| 20 | 20,5 | 5,5 | (4,0) | 4,5 | 5,5 | 6,0 |
| (5,0) | ||||||
| 22 | 22,5 | 6,0 | 4,5 | 5,0 | 6,0 | 7,0 |
| (5,5) | ||||||
| 24 | 24,5 | 6,5 | 4,8 | 5,5 | 7,0 | 8,0 |
| (7,0) | (5,0) | (6,0) | ||||
| 27 | 27,5 | 7,0 | 5,5 | 6,0 | 8,0 | 9,0 |
| (8,0) | (7,0) | |||||
| 30 | 30,5 | 8,0 | 6,0 | 6,5 | 9,0 | 10,0 |
| (9,0) | (8,0) | |||||
| 33 | 33,5 | 10,0 | 6,0 | 7,0 | – | – |
| 36 | 36,5 | 10,0 | 6,0 | 8,0 | 10,0 | 12,0 |
| (9,0) | ||||||
| 39 | 39,5 | 10,0 | 6,0 | 8,5 | – | – |
| 42 | 42,5 | 12,0 | 7,0 | 9,0 | 12,0 | |
| (10,0) | ||||||
| 45 | 45,5 | 12,0 | 7,0 | 9,5 | – | |
| 48 | 48,5 | 12,0 | 7,0 | 10,0 | ||
| (12,0) | ||||||
