виды, инструкции и чертежи ручных, пружинных конструкций, а также их домкрата и с гидроприводом, плюсы и минусы этих моделей

В современных частных домах часто устанавливают дровяные печи или твердотопливные котельные, если газоснабжение отсутствует. Для их функционирования постоянно требуются дрова. Владельцам приходится заботиться о заготовке древесины, при этом не всегда выгодно покупать готовые поленья. Поэтому создание дровокола своими руками – процесс интересующий многих людей.

Содержание

• Какие бывают: обзор конструкций
  • Ручные
  • Механические
  • Иные
• Плюсы и минусы
• Пошаговые инструкции по изготовлению
  • Ручной
  • Пружинный
  • Приспособление из домкрата
  • Мощный аппарат с гидроприводом
• Итоги
• Видео-инструкция: делаем супер дровокол своими руками

Какие бывают: обзор конструкций

Есть две группы приспособлений для заготовки поленьев: ручные и механические устройства. Первая включает в себя дровоколы, для работы которых нужна лишь мускульная сила человека. Вторая – более многочисленная – это разнообразные приспособления: электрические, гидравлические, пружинные – используют доступную в быту энергию.

Ручные

В большинстве случаев это стальные клинья или лом-колун с лезвиями разной ширины, при помощи которых расщепляют поленья на части. При изготовлении важно качество стальной заготовки – после заточки приспособление должно длительное время сохранять остроту, быстрое затупление сделает работу непродуктивной.

Часто собирают более сложные конструкции в виде цилиндрического каркаса из прутьев с приваренным внутри лезвием, режущая часть которого направлена вверх. Внутрь помещают полено, заготовщик, ударяя по торцу чурки кувалдой, раскалывает его.

Рычажные дровоколы представляют собой стойку с длинной рукоятью, основная её часть – режущая. Позволяют разделывать небольшие и средние чурки.

Механические

Используются разные схемы работы:

• На пружинных устройствах вспомогательный источник энергии – сжатая спираль из особого сплава. Этот элемент помогает экономить силы человеку, заготавливающему дрова.
• На электрические станки устанавливают моторы, питающиеся от сети – 220 В или 380 В.
• На гидравлические дровоколы ставят электронасосы, которые создают давление масла в магистрали, полученная энергия применяется для воздействия на цилиндр, а он ломает полено.

Дровоколы: 1-Пружинный; 2-Электрический; 3-Гидравлический.

Иные

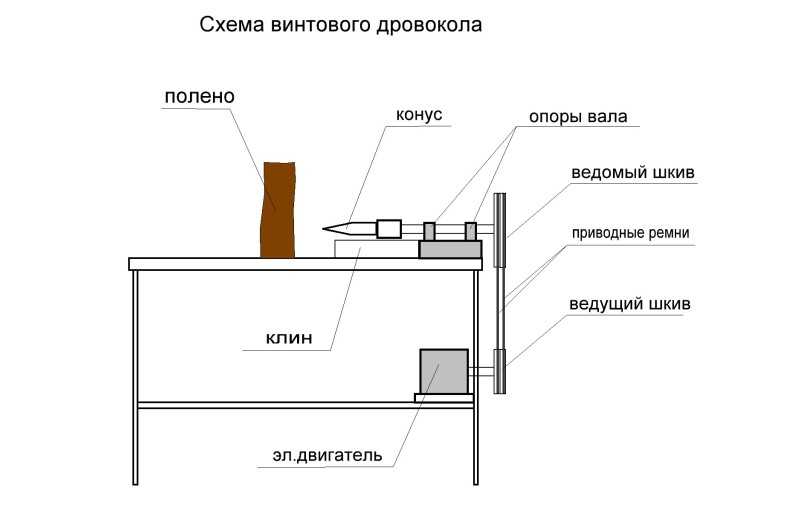

Реже встречаются винтовые и реечные схемы – из-за сложности изготовления. В первом варианте полено ломается при помощи конуса, который вкручивается в него мотором (как сверло), во втором для передвижения ножа по станине используется зубчато-реечная передача. Также изготавливаются станки, работающие от двигателя внутреннего сгорания, это помогает обеспечить относительную автономность, но схема работы таких устройств сложна.

Плюсы и минусы

Положительные и отрицательные стороны дровоколов нужно рассматривать, исходя из возможностей владельца:

• Ручные – энергонезависимы, просты, надёжны, не требуют обслуживания (кроме заточки). Минусы: для заготовки затрачивается много сил, низкая продуктивность;
• Электрические – высокая скорость работы. Но для создания потребуется мотор, а без электросети или генератора бесполезны;
• Гидравлические – надёжны при правильной эксплуатации. Если изготовитель правильно рассчитал схему, то «гидродровоколы» справятся даже с твёрдой древесиной, так как в 2-3 раза мощнее других типов. Минусы: сложное устройство. Понадобится проводить регулярное техобслуживание гидросистемы: замену фильтров, масла, промывку трубопроводов.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

Можно использовать разные типы дровоколов. Для работы с небольшими чурками – ручные, а для раскалывания средних и крупных поленьев – гидравлические или электрические. Это позволит сэкономить электроэнергию.

Вас может заинтересовать:

Пошаговые инструкции по изготовлению

Высокая стоимость оборудования для заготовки древесины заставляет задуматься о создании дровокола своими руками. При наличии небольшой мастерской и опыта работы с инструментом, ряд моделей можно сделать самостоятельно.
Какие инструменты понадобятся:

• Дрель.
• Болгарка.
• Гаечные ключи.
• Линейка, рулетка.

• Паяльник – по необходимости.
• Сварочный аппарат – желательно.
  Можно вместо сварки применять болтовые соединения.

Также пригодятся: набор отвёрток, мел или маркер для разметки, угольник, свёрла, отрезные и зачистные круги.

Ручной

Обычный клин делают из болванки круглого или прямоугольного сечения.

Последовательность:

1. При помощи болгарки следует отрезать заготовку нужной длины.
2. Задать угол для колющей стороны – около 60-80 градусов.
3. Выровнять торец при помощи зачистного круга.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

При необходимости можно сделать ручку.

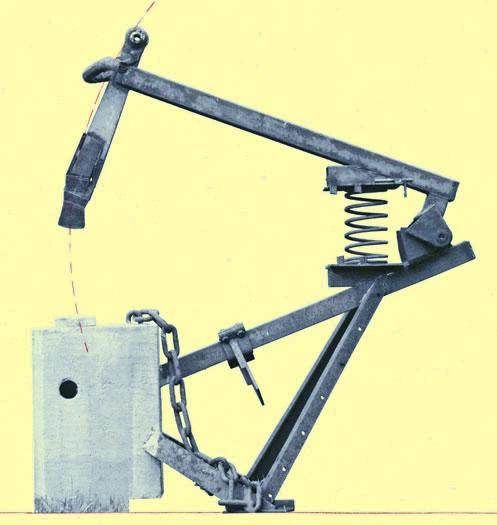

Пружинный

Для сборки понадобятся:

• Рубящий нож-колун.
• Уголки для усилителей.
• Профильная труба (квадрат в сечении).

• Кусок швеллера и двутавровой балки для основания.
• Груз-утяжелитель в виде куска рельса или крупного швеллера.
• Пружина из автомагазина и небольшой отрезок трубы чуть меньшего диаметра.

Процесс изготовления:

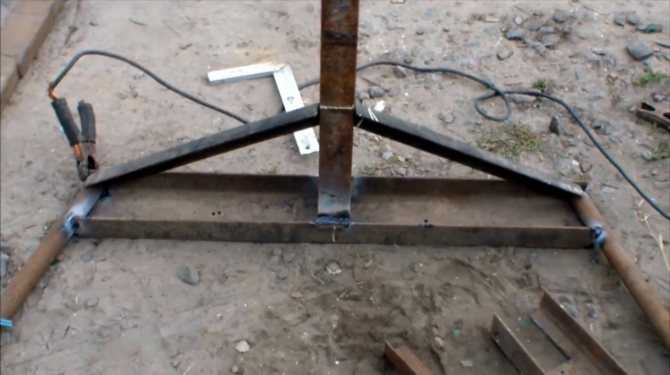

1. Нарезать заготовки для основы. Длина станины – около 0,7-1 метра. Высота – по усмотрению мастера.
2. При помощи сварки соединить вертикальную часть (двутавр) и горизонтальную (П-образный швеллер) под прямым углом.
3. Установить усилители стойки (2 симметричные укосины между швеллером и двутавром с обеих сторон) и горизонтальные уголки для устойчивости основания.
4. Сделать площадку для пружины из швеллера, а посадочное место для её нижнего конца – из куска трубы. Приварить полученный элемент к двутавру на расстоянии, равном длине пружины, если отсчитывать от верхней части стойки. Площадку также укрепляют укосинами.
5. Рычаг из швеллера должен вращаться в верхней части стойки (шарнирное соединение). Также следует приварить второй кусок трубы для фиксации верхнего конца пружины.
6. К рукояти нужно приварить: сверху – утяжелитель, а снизу – колун.
7. Также понадобится ручка с мягким покрытием (резина), её требуется приварить к швеллеру.

Приспособление из домкрата

Такой вариант можно посоветовать лишь тем владельцам домов, у которых нет электричества, генераторов, а работать приходится с крупными или твёрдыми деревянными заготовками.

Плюсы такой схемы:

• Простота.

• Низкая себестоимость.

• Абсолютная энергонезависимость.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

С крупными поленьями сложно работать, придётся постоянно переставлять домкрат (с подкладыванием проставок) или использовать длинные клинья.

Для создания понадобится: автомобильный домкрат (лучше брать от 1,5 до 3 тонн), уголки или швеллера для рамки, две одинаковые мощные пружины, широкий колун (рабочий инструмент) – лучше сделать несколько насадок с разной длиной.

Процесс изготовления:

1. Делается рамка, сваренная из уголков или швеллеров. Если решено изготовить горизонтальный дровокол, то можно собрать небольшую станину с вертикальными площадками для домкрата и режущего клина.
2. Для домкрата в нижней части следует приготовить площадку, чтобы он не мог смещаться по горизонтали.
3. В верхней части требуется сделать приспособление для фиксации клиньев или приварить постоянный.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

В горизонтальном положении домкрат будет работать только в одном положении – когда насос заполнен маслом.

Мощный аппарат с гидроприводом

Такой станок, если собрать его правильно, не уступит заводским моделям.

Даже очень твёрдая и прочная древесина может быть разделана с его помощью.

Для сборки понадобятся материалы и детали:

• Гидроцилиндр и гидрораспределитель.
• Масляный насос.
• Шланги, способные выдержать высокое давление – продаются в автомагазинах грузовой техники.

• Бачок для гидравлического масла.
• Электромотор – мощностью от 2 кВт или выше.
• Металлические заготовки: уголки, швеллера, куски листового металла толщиной до 2 мм.

Этапы сборки:

1. Изготовление станины: из мощного П-образного швеллера или двутавра. Оптимальная ширина – 100-150 мм.
2. Гидроцилиндр нужно закрепить на высоте 50-70 мм над плоскостью балки.
3. На конце штока требуется закрепить толкатель из толстого металла (около 10 мм).
4. Затем следует изготовить держатель ножа (колуна) так, чтобы он перемещался вдоль станины. Второй вариант – сделать его неподвижным, приварив к станине.
5. Рабочий нож можно сделать так, чтобы он крепился болтами к держателю в разных положениях. Этого можно добиться, просверлив несколько отверстий в держателе и в самом ноже.
6. Способ соединения электродвигателя и насоса зависит от типа агрегатов. При прямом соединении обязательно использовать переходную муфту, например, в виде толстого резинового диска.

Сборка гидравлической системы осуществляется по схеме. Можно проверить её работоспособность, а потом закрепить на станине.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

Для покупки гидравлических деталей можно обратиться в магазин, где продают запчасти для тракторов и экскаваторов. Если показать продавцу чертёж, то он сможет подсказать, что понадобится приобрести.

В итоге получится громоздкая конструкция, но есть неплохой вариант сделать её мобильной, предусмотрев колёса и ручку для перевозки.

Вместо электромотора можно использовать любой двигатель внутреннего сгорания подходящей мощности. Но для него придётся делать специальную раму.

Итоги

А вы уже смастерили себе дровокол?

Конечно!Хочу попробовать

Создание приспособлений для заготовки дров займёт время, но позволит сэкономить средства и получить универсальное устройство. Для изготовления понадобятся доступные материалы, имеющиеся почти в каждом хозяйстве. Результат зависит от фантазии, смекалки владельца и навыков владения ручным инструментом.

Читайте также другие полезные статьи:

Видео-инструкция: делаем супер дровокол своими руками

Как построить дровокол Бесплатные чертежи



Описание гидравлического дровокол

Этот дровоколь оснащен двигателем мощностью 5 л. ). Он может раскалывать любые бревна диаметром до 18 дюймов.

Усилие около 15,7 тонн достигается при использовании гидравлического цилиндра и увеличивается до 24 тонн с механическим преимуществом (1,5 к 1) клина.

Время цикла составляет примерно 10,5 секунд при полном выдвижении и втягивании без нагрузки.

Сцепное устройство для прицепа устанавливается на шар 1 7/8 дюйма

Регулируемая ножка удерживает дровокол на месте во время распиловки бревен

Автоматический пусковой клапан позволяет обеим рукам быть свободными для установки нового бревна, пока цилиндр втягивание.

У оператора достаточно места для работы с бревном.

Если вы хотите использовать гидравлический цилиндр с ходом 24 дюйма, необходимо заменить некоторые детали. Длина балки, гидравлического шланга, расположение гидравлического бака и пускового клапана должны быть увеличены.

Спецификация

Для гидравлического цилиндра

• Один диаметр отверстия 4 дюйма, ход 18 дюймов или ход 24 дюйма с отверстиями диаметром 1 дюйм или эквивалент

Для гидрораспределителя

• Один пусковой клапан с предохранительным клапаном (с открытым центром)
• Все концы гидравлических шлангов имеют внутреннюю резьбу JIC #8, за исключением всасывающего шланга
.

Для сборки рамы

• Одно сцепное устройство подходит для 2-дюймового шара
• Одна предохранительная цепь ¼ дюйма длиной 14 дюймов, один карабин
• Шпунт HSS 3/16 x 2 x 2 (квадратная трубка)
• Две шины в сборе 4,8-4-8 (4 болта, центр 4 дюйма)
• Два шпинделя и ступицы в сборе (короткие оси)
• Одна W-образная балка ¼ x 6 x 6, длина 55” или 67”
• Один канал ¼ x 2 x 6 x 18

Для гидробака

• HSS 3/16 x 4 x 8 x 30
• Одна крышка сапуна и внешний диаметр 1 ½. x 3” длинная труба
• Навинчиваемый возвратный фильтр 10 микрон

Для гидравлического насоса и двигателя

• Двигатель Honda мощностью 5 л.
• Один монтажный кронштейн насоса и муфта ¾”, или купить газовый агрегат в сборе

Примечание о сварке

Всегда начинайте с временного сварного шва, проверьте, свободно ли узел перемещается со штифтами или болтами, если они прямые, найдите время, чтобы выполнить дополнительные измерения, если необходимо, затем сварите детали вместе.

Как создать разделитель логов Бесплатные планы

Примечание. Пожалуйста, ознакомьтесь с бесплатными планами здесь, чтобы подробно изучить, как будет выглядеть ваш сплиттер.

Этап 1: Гидравлический бак в сборе

Просверлите 5 отверстий для всасывающего штуцера, сливной пробки, трубы, микронного масляного фильтра в сборе и контргаек. Очистите внутреннюю часть квадратной трубки и удалите все металлические чешуйки.

Теперь, когда вы закончили очистку, проверьте резервуар, заткните все отверстия, заполните водой, затем создайте давление в резервуаре до 5 фунтов на квадратный дюйм в течение примерно 2 минут.

Если утечки нет, опорожнить бак и продуть воздухом. Затем приварите обе ступицы и шпиндели под баком, держите шину примерно на ¾” от бака.

Завершите сборку гидравлического бака, установив 2 предохранительных домкрата под бак, чтобы удерживать его на месте, затем установите все фитинги, вентиляционное отверстие и гидравлический фильтр.

Этап 2: Двигатель и гидравлический насос в сборе

Установите двигатель на место с помощью болтов и гаек, но без резиновых прокладок. После того, как двигатель установлен на место, приварите болты к квадратной трубе диаметром 1,0 дюйма, затем снимите двигатель, дайте болтам остыть, затем установите резиновые прокладки и снова установите двигатель с гидравлическим насосом и всасывающими шлангами.

Шаг 3: Сборка балки

Соберите W-образную балку, а затем приварите кронштейн цилиндра, ответную часть кронштейна клапана, швеллер, переходную пластину, прокладку и скрытые пластины.

Положение сварки зависит от длины используемой балки. После того, как вы закончите приваривать язык, приварите фиксатор цепи, цепь, карабин и сцепное устройство для прицепа. Затем сварите пластину и круглую трубку вместе и закрепите их болтами.

Теперь можно установить балку в сборе на гидравлический бак с помощью 4 проставок, болтов и контргаек, снять предохранительные домкраты и установить сцепной штифт, удерживающий опору на месте.

Шаг 4: Сборка клина и гидравлического цилиндра

Установите гидравлический цилиндр на балку с помощью штифта и замков. Изготовьте опорную плиту цилиндра, нижние плиты и направляющие плиты и прикрепите их болтами к балке.

Обратите внимание, что между опорной пластиной и направляющими пластинами могут потребоваться прокладки. Кроме того, опорная плита не должна свободно перемещаться по балке только от руки.

Затем приварите кронштейн цилиндра к опорной плите и приварите пластину ½ дюйма заподлицо с кронштейном цилиндра. Наконец, приварите другие пластины, чтобы получился клин.

Этап 5: Гидравлическая система

Установите пусковой клапан, все гидравлические шланги, масляный фильтр и фитинги. Заполните гидравлический бак гидравлической жидкостью до уровня индикаторного стекла.

Запустите двигатель, дайте ему поработать на холостом ходу и потяните рычаг, чтобы полностью выдвинуть цилиндр, затем отреагируйте на цилиндр и выключите двигатель. Заполните гидравлический бак до необходимого уровня. Установите тройник и гидравлический манометр на выходное отверстие цилиндра.

Перезапустите двигатель и дайте ему поработать на повышенных оборотах холостого хода около 5 минут, выдвиньте цилиндр, затем установите предохранительный клапан на пусковом клапане на 2000 фунтов на квадратный дюйм, удерживая цилиндр в полностью выдвинутом положении. Теперь вы можете перезапустить цилиндр с помощью автоматического пускового клапана.

Позже вам, возможно, придется сбросить давление на 2500 фунтов на квадратный дюйм, если потребуется большее усилие. Теперь ваш гидравлический дровокол готов, и вы готовы покрасить устройство.

Некоторые мысли о конструкции

Самая утомительная часть работы по рубке дров с помощью стандартного дровокольного станка — это подъем тяжелого бревна в нужное положение. Вместо этого дровокольный станок с цилиндром, перемещающимся вертикально, чтобы разрезать бревна на земле, сэкономит гораздо больше времени и энергии.

Таким образом, всякий раз, когда вы хотите обработать древесину, просто подкатите бревна к дровоколу и оставьте их стоять на земле. Затем, после того как они будут разделены пополам, переместите каждый кусок обратно под клин, чтобы продолжать делить их.

Педаль в сборе также может быть добавлена ​​для управления машиной и освобождения ваших рук от позиционирования бревна и бросания расщепленных отрезков в ближайшую кучу.

Педаль прикреплена к пружине, которая переводит рычаг управления в положение «Вверх», когда вы снимаете ногу с управления. Эта конструкция поможет вам отойти от дровокола или катить бревно на месте, пока цилиндр длиной 27 дюймов все еще поднимается.

Он автоматически отключается, когда верхняя часть, прикрепленная к клину, ударяется о конец клапана и поворачивает его обратно в сбалансированное положение.

Чтобы перевезти бревна в лес, необходимо смонтировать гидравлическую систему на старой доброй автомобильной оси, буксируемой V-образной рамой.

Стальная двутавровая балка размером 5 x 10 дюймов крепится к цилиндру, а затем клин крепится к кронштейну, установленному на оси. В конце концов, его можно повернуть вниз, чтобы он мог перемещаться поверх средней штанги буксировочного устройства.

Вертикальный гидравлический дровокол упрощает работу и перемещение бревен. Этот дровокол действительно эффективный инструмент для колки дров. Чтобы ознакомиться с планом этого сплиттера, пожалуйста, просмотрите слайды здесь.

Советы по выбору деталей

• Цилиндр двустороннего действия диаметром более 4 дюймов
• Двигатель не менее 5 л.с.
• Острый и широкий клин
• Клапаны сброса давления для предотвращения повреждений
• Стальная водопроводная труба для гидравлической линии не рекомендуется
• Чистое гидравлическое масло или моторное масло без моющих присадок
• Объемный гидравлический насос или лопастной насос
• Закрепленный цилиндр (с обоих концов)
• Правильно вентилируемый бак
• Гладкий клин, который может достаточно плотно прилегать к двутавровой балке
• Всасывающая линия имеет больший диаметр, чем напорная линия
• Обратный трубопровод корпуса высокого давления не требуется

Надеемся, что с помощью этой инструкции о том, как создать бесплатные планы для разделителя журналов, вы сможете сделать разделитель журналов самостоятельно. Несмотря на то, что это может быть утомительным занятием, то, что вы получаете после его завершения, довольно удивительно.

Самое приятное то, что вам не нужны роскошные инструменты для рубки леса, самодельный дровокол может не только сэкономить много денег в долгосрочной перспективе, но и упростить работу по дереву. Сделайте один и пусть он вдохновляет.

Безопасность своими руками: как сделать дровокол

Последнее обновление 29 ноября 2022 г.

Если вы никогда не задумывались о том, чтобы сделать самодельный дровокол, то это окажется немного проще, чем вы могли бы, возможно вообразили.

Итак, мы проведем вас через несколько шагов, которым вы должны следовать, если хотите узнать, как сделать разделитель бревен. Итак, приступим.

Зачем вам делать разделитель бревен?

Но, во-первых, зачем вам вообще хотеть делать свой дровокол?

Проще говоря, дровоколы значительно облегчают жизнь по сравнению с ручным топором, за которым следуют клинья. Но, к сожалению, эта конкретная задача отнимает много времени, а также требует много энергии .

Дровокол облегчит вам жизнь, когда вы захотите расколоть бревна. Это занимает меньше времени, чем вы можете себе представить, и тот факт, что вы можете создать свой дровокол своими руками, тоже довольно крут.

Посмотрим правде в глаза. Когда вам нужно регулярно создавать дрова, может быть сложно делать все это вручную. Так не лучше ли использовать машину, которая сделает за вас всю тяжелую работу? Конечно есть, но надо думать о тип разделителя бревен , который вы хотите использовать, прежде чем приступить к созданию собственного.

Простые схемы разделителя логов

Существует так много различных планов разделителя логов, но идея состоит в том, чтобы сделать их красивыми и простыми . В конце концов, вы просто хотите колоть дрова, а кто хочет идти дальше и заниматься чем-то сложным, чтобы собрать вместе с таким количеством деталей?

Кроме того, вы же не хотите, чтобы эта штука стоила вам больших денег. В конце концов, если затраты начнут расти, возможно, вам будет выгоднее купить дровокол, чем делать его самостоятельно.

Цель вашего дровокола

Цель вашего самодельного дровокола состоит в том, чтобы разбивать эти бревна и раскалывать как можно меньше энергии .

Прежде чем приступить к сборке вашего разветвителя, вы должны обдумать ряд различных идей. Тем не менее, с учетом того, что существует так много различных схем самодельных дровоколов, должно быть легко найти тот, который, по вашему мнению, соответствует вашим способностям.

Вот это да! мы весь день раскалывали бревна с 5 деревьев, которые мы повалили на прошлой неделе. Я так благодарен за современные удобства, такие как гидравлический дровокол, который немного облегчает работу. Этому лесорубу нужен массаж

— Кейлин Макнайт (@KaylynMcknight) 17 октября 2020 г.

Создание собственного разделителя логов

Прежде чем приступить к созданию разделителя логов, нужно учесть множество вещей. Хотя это не так сложно, как вы думаете, есть еще много аспектов, о которых вы можете забыть.

Такие детали, как монтажная пластина, лезвие и способ питания лезвия, — это все, что вам нужно. То, как именно эти части будут работать, будет зависеть от разветвителя, который вы хотите сделать, так как некоторые из них имеют более прочный , чем другие.

Как он будет питаться?

Первый момент – как все это будет питаться. Теперь вы можете воспользоваться ручным разделителем логов, но это не единственный вариант. Вместо этого бензиновый и даже электрический дровокол является приемлемым вариантом .

При этом вам необходимо просмотреть чертежи вашего дровокола своими руками и решить, какой источник питания вам наиболее удобен. Если вас устраивает мощность, то электрические дровоколы, безусловно, отличный вариант. Кроме того, их можно использовать в помещении, что лучше, чем газовые, где угарный газ, который он может создать, может создать проблему.

А получил новый спортивный инвентарь. Он называется «гидравлический дровокол», кажется, обеспечивает хорошую работу. pic.twitter.com/tMJa3mPOHe

— Тоби Чедвелл (@TobyChadwell) 21 июня 2021 г.

Но достаточно всего этого, давайте посмотрим на некоторые примеры самодельных дровоколов, которые могут помочь вам с вашим решением.

Разделитель бревен «Единорог»

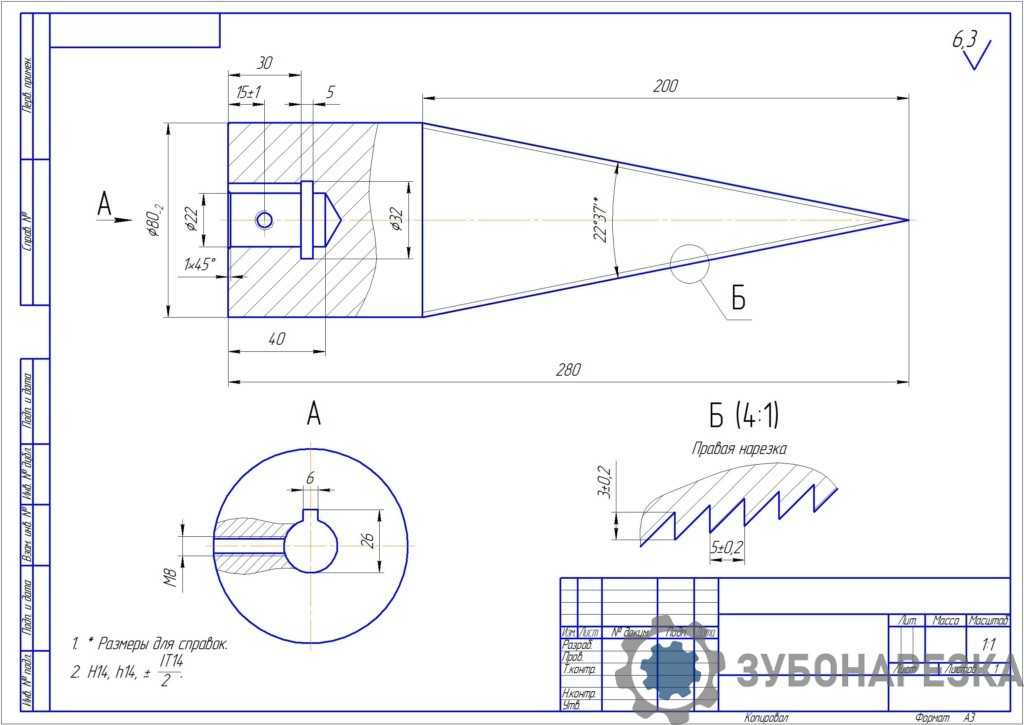

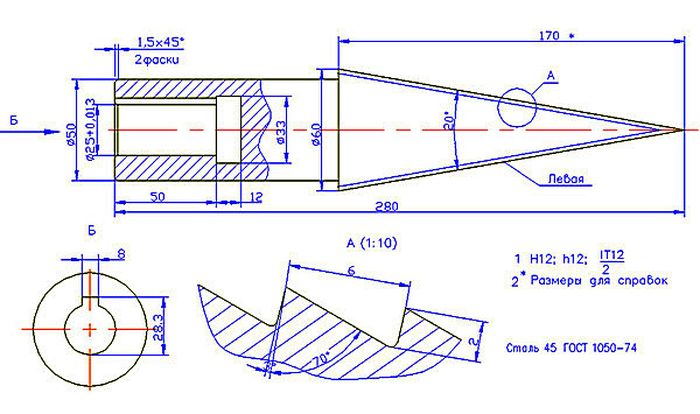

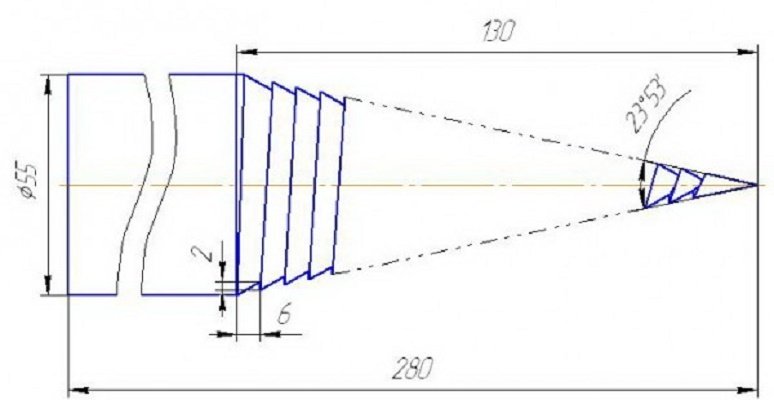

Первая версия известна как разделитель бревен «Единорог» и получила такое название, поскольку использует одну головку, которую можно описать только как 9.0027, напоминающий штопор . Это, пожалуй, одна из самых простых идей дровокола своими руками, которую можно воплотить в жизнь.

Для этого вам понадобится какой-нибудь двигатель, так как он будет движущей силой этого дровокольного станка.

Двигатель приводит в движение вал, на конце которого находится штопор. Этот штопор и есть раскалывающая головка. Поскольку на нем имеется насечка, это означает, что сила двигателя позволяет просверлить штопор в древесине. При этом ему удается расколоть бревна благодаря своей чистой силе.

С этой моделью все, что вам нужно, это прочное основание, на котором будут лежать бревна, и имейте в виду, что это будет скорее горизонтальный дровокол, двигатель, вал, прикрепленный к двигателю, и металлическая головка, которая затем вращается. .

Прялка

Эта модель отличается, но также относительно легко построить дровокол таким способом. К сожалению, то, что у вас есть с прялкой, часто работает на газу.

Эта модель больше предназначена для рубки дерева, чем для его раскалывания. У вас есть большое режущее лезвие, или его можно назвать колющим лезвием, которое прикреплено к большому колесу.

Колесо приводится в действие газовым двигателем, который вращает колесо и, как следствие, режущий диск. Бревна лежат на пути лезвия, и когда оно вращается, оно прорезает его и раскалывает бревна практически мгновенно.

Однако за этим дровоколом нужно ухаживать, так как содержит большое лезвие . Если вы нервничаете по поводу разветвителей логов, то это не тот вариант, который стоит строить.

Простой ручной дровокол

Если вы не хотите слишком увлекаться самодельным дровоколом, этот простой ручной дровокол может быть лучший вариант .

Вам понадобится лезвие для колки, колода, на которую можно положить бревна, и пружина. Хорошо, так что это еще немного, но это основные части.

Здравствуйте. Я ваш новый друг с дровоколом. #TitirangiLife pic.twitter.com/n16OYNwylP

— Джейсон Дэннер (@jpdanner) 2 января 2021 г.

С помощью этого вы кладете лезвие дровокол на конец руки. Затем вы используете пружину, чтобы вернуть лезвие в исходное положение, как только вы закончите.

Преимущество этого сплиттера в том, что он делает вещи по старинке . Ваш основной фактор, способствующий работе с бревном, — это грубая сила, и это фантастика, насколько эффективно эта машина может работать по сравнению с ее гидравлическими конкурентами.

Вы кладете бревно перед тем местом, куда войдет лезвие при активации. Затем вы используете эту грубую силу, чтобы опустить лезвие на бревно, и это давление расколет бревна. Но самое приятное то, что пружина в рычаге возвращает лезвие в исходное положение. Затем это позволяет вам еще раз попробовать, пока журнал не будет полностью разделен.

Кое-что для размышления

Но вот еще одна вещь, о которой следует подумать, если вы планируете использовать схемы ручного самодельного дровокольного станка.

Помните, как мы говорили, что усилие является наиболее важной частью раскалывания древесины этим ручным способом? Что ж, логично, что если вы можете увеличить силу , вы сможете рубить дрова вдвое быстрее, вместо того, чтобы уменьшать силу.

Лучший способ сделать это — прикрепить к лезвию груз. Затем вы позволяете гравитации взять верх, и это также экономит немного жира, снимая часть акцента с вашей силы.

Гидравлический дровокольный станок

Если вы чувствуете себя достаточно уверенно, чтобы создать самодельный гидравлический дровокольный станок, то, несомненно, раскалывание бревен станет намного проще.

Однако вам понадобится несколько деталей, чтобы сделать гидравлический дровокол. Такие элементы, как гидравлический насос, гидравлический бак, гидравлический резервуар и контейнеровоз для хранения бревен, необходимы. Кроме того, несмотря на то, что это мощный дровокол, резка бревен этим методом составляет довольно сложный .

Бревно стоит на подставке. Вам нужно взять бак, резервуар, насос и лезвие и соединить их. Поток должен быть следующим.

Нажимается ножной рычаг, чтобы открыть клапан, который затем течет через бак, через насос, в цилиндр, а затем лезвие падает на бревно. Когда вы отпускаете рычаг, гидравлический поток прерывается, возвращая отвал в исходное положение.

Как мы уже говорили, вам нужно понимать, как работает гидравлический насос. Тем не менее, это делает это отличная версия вертикального колуна, так как он использует силу, чтобы опустить лезвие на дрова.

Другие варианты

Существует несколько других вариантов для тяжелых условий эксплуатации, которые помогут вам сделать функциональный дровокол. Тем не менее, они, как правило, требуют много сварочных работ, подъема тяжестей и дополнительной работы.

Возьмем, к примеру, небольшой дровокол.

Небольшой разделитель бревен

Вы можете найти в Интернете руководства, которые позволят вам создать уменьшенную версию Дровокол . Это не ручной дровокол, а более грубая версия гидравлического дровокола, но в меньшем масштабе.

Вместо гидробака используется пивной бочонок. Он также включает в себя ось от автомобиля, стальные балки для создания основания, а также гидравлический насос и лезвие.

Но это означает, что вам нужно сварить основание, чтобы сделать его прочным, так как эти дровоколы все еще требуют большой силы , и вам нужно, чтобы бревна были прочным основанием. Если вы ничего не понимаете в гидравлике и сварке, то этого следует избегать. Однако, если это звучит как план, то в Интернете есть пошаговые руководства.

Теперь у меня есть разделитель бревен, и я не могу понять, какой плохой каламбур сопровождает это заявление.

Подождите.

— Роджер Крейг Смит (@RogerCraigSmith) 23 апреля 2021 г.

После изготовления дровокола

После того, как вы закончите изготовление дровоколов, вы захотите их протестировать. Вы хотите сначала получить небольшой кусок дерева, а не проверять свой дровокол на максимум. Давайте смотреть правде в глаза. В первую очередь вы будете использовать это для создания дров и экономии времени по сравнению с использованием топора, поэтому вам не нужно идти олл-ин с пробной версией .

После создания собственного разделителя логов я бы рекомендовал сделать следующее.

Помните о безопасности

Вы всегда должны помнить о безопасности. Не подпускайте никого к дровоколу, подготовьте древесину к , проверив наличие неисправностей , и наденьте защитное оборудование, такое как защитные очки и защитную обувь. Помните, что дрова могут расколоться и разлететься по воздуху, и вы не хотите, чтобы вас ударили.

Я арендовал дровокол на 4 часа в 2014 году, доставили и так и не вернулся забрать.

— Jack TorS (@S19Tor) 18 мая 2021 г.

Сначала не используйте полную мощность

Если есть такая возможность, я бы рекомендовал не использовать полную мощность дровокола. Вместо этого вы хотите проверить воду с помощью дровокола, и это особенно верно, когда вы построили его самостоятельно.

Посмотрите, как он реагирует на небольшой кусок дерева, а затем увеличьте размер и усилие, когда будете уверены, что ваш дровокол будет способен справиться с .

Не переусердствуйте

И последнее: не переусердствуйте, когда дело доходит до использования разделителей бревен. Вы должны быть очень уверены в своих методах строительства, чтобы начать создавать кучу дров.

Попробуйте разделить один кусок, затем еще раз проверьте свой разделитель, чтобы убедиться, что все в рабочем состоянии . Наконец, наращивайте постепенно, потому что эта машина может быть опасной, если вы попытаетесь сделать слишком много, а ваши строительные навыки не на том уровне, на котором вы думали.

Начните делать свой собственный самодельный дровокол

Вот как сделать дровокол, который довольно прост. Как видите, вам доступно несколько вариантов, и все зависит от того, насколько уверенно вы чувствуете себя при выполнении различных проектов по отношению к тому, который вы выбрали.

Вам нужно подумать о дровоколе, который будет работать в соответствии с вашими потребностями. Кроме того, подумайте о своем опыте. Например, может случиться так, что гидравлический дровокольный станок находится за пределами вашего понимания вещей, и в этот момент лучше всего подойдет ручной дровокольный станок, который имеет гораздо более упрощенный подход.

Независимо от того, какой дровокол вы выберете, вы, по крайней мере, можете рассчитывать на то, что вся эта задача по раскалыванию дров станет намного проще, чем раньше.

Какой план вы выберете?

• Как работает беспроводной дверной звонок
• Для чего используется ленточная пила
• Что такое обрезная пила
• Как пользоваться спиральной пилой
• Как удалить накипь с помощью средства для удаления обоев

Пол Скидмор

Пол относится к тому типу людей, которые никогда не сталкивались с проблемой, которую не могли решить. Его всегда можно найти за работой с чем-то в своем доме, даже если оно не сломано! Его советы и рекомендации часто публикуются на нашем сайте.
