Предохранительный клапан Т-31МС-1

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ Т-31МС-1

Назначение

Клапаны предохранительные Ду50 — Ру6,4; Ру10,0; Ду80 — Ру6,4; Ру10,0 (шифры основные соответственно Т-31; Т-131; Т-32; Т-132) служат для автоматического выпуска избытка среды в атмосферу при превышении заданного давления.

Безопасность защищаемого оборудования обеспечивается путем автоматического открывания клапанов и сброса избытка пара в атмосферу.

Закрывается клапан при понижении давления в сосуде до определенной величины, несколько меньшей величины рабочего давления, когда усилие пружины становится больше усилия от действия давления пара на тарелку.

Клапаны — углового типа, устанавливаются на трубопроводах с подводом пара снизу (под тарелку) штоком вверх.

Крепление к трубопроводам — фланцевое.

Основные технические данные и характеристики

Таблица 1

Наименование (шифр)	Т-31МС-1
Входной фланец – условный диаметр, мм	50
– условное давление, МПа (кгс/см )	6,4 (64)
Выходной фланец – условный диаметр, мм	100
– условное давление, МПа (кгс/см )	1,6 (16)
Среда	пар
Предельные параметры усл. работы – рабочее давление, МПа (кгс/см2)	3,5-4,5 (35-45)
– температура среды, °С	425-3501
Расчетный диаметр, мм	48
Площадь сечения, мм2	1808,6
Давление начало открывания2,МПа, (кгс/см2)	4,9 ± 0,1 49 ± 1
Высота натяжения пружины, Н13	200
Масса, кг	48

Примечание:

1 Меньшая температура предельна для большего давления.

2 Давление начала открывания приведенные в таблице есть предел испытаний клапанов на подрыв.

3 Высота натяжения пружины Н1 при испытании на подрыв регулируется по месту у заказчика.

График расходной характеристики клапанов предохранительных

Пропускная способность предохранительных клапанов для сосудов определяется согласно «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением»

G = 10 x B1 x B2 x a1 x F (P1 + 0,1) – для давления в МПа,

G = B1 x B2 x a1 x F (P1 + 1) – для давления в кгс/см2 для насыщенного водяного пара, где:

G — пропускная способность клапана, в кг/ч.

a1 – коэффициент расхода клапанов, равный 0,65.

F — площадь наименьшая в проточной части, в мм2.

В1 – коэффициент, учитывающий физико-химические свойства водяного пара при рабочих параметрах перед предохранительным устройством, выбирают по справочному приложению 2 для насыщенного пара ГОСТ 12.2.085-82.

В2 – коэффициент, учитывающий соотношение давлений перед и за предохранительным клапаном, выбирают по справочному приложению 4 ГОСТ 12.2.085-82.

Р1 – максимальное избыточное давление перед предохранительным клапаном.

Пропускная способность предохранительных клапанов для котлов определяется по формуле установленной ГОСТ 24570-81 «Клапаны предохранительные паровых и водогрейных котлов»

Q = 10 В1 х а х F (P1 + 0,1) – для давления в МПа или

Q = B1 x a x F (P1 +1) – для давления в кгс/см2,

где Q – пропускная способность клапана, кг/ч.

F – расчетная площадь сечения клапана, равная наименьшей площади свободного сечения в проточной части, мм2.

а – коэффициент расхода пара, отнесенный к площади сечения клапана и определяемый в соответствии с п. 5.3. ГОСТ 24570-81.

Р1 – максимальное избыточное давление перед предохранительным клапанном, которое должно быть не более 1,1 рабочего давления, МПа (кгс/см2).

В1 – коэффициент, учитывающий физико-химические свойства пара при рабочих параметрах перед предохранительным клапаном (ГОСТ 24570-81).

Устройство и принцип работы

Таблица 2

Поз.	Наименование	Материал
1.	Корпус	Труба ст.20ТУ-14-30-55-2001
2.	Штуцер	Поковка
3.	Тарелка	30х13
4.	Пружина	60С2А
5.	Шток	20
6.	Наконечник штока	30х13
7.	Кольцо направляющее	Поковка
8.	Винт стопорный	30х13
9.	Втулка нажимная	Ст.30
10.	Рычаг	Вст3сп5
11.	Крышка	Вст3сп5
12.	Втулка демпферная	12х18Н10Т
13.	Винт М6	Ст.35

Пружинные предохранительные клапаны являются полноподъемными прямого действия. Полноподъемность обеспечивается за счет динамического воздействия энергии струн пара на демпферную втулку (12). Выходной проход клапана в рабочем состоянии закрыт тарелкой (3) силой сжатия пружины (4), несколько большим, чем давление среды на тарелку снизу.

При повышении давления среды под тарелкой выше отрегулированного на клапане тарелка начинает подниматься. Вытекающая среда воздействует на демпферную втулку, вызывает резкий подъем тарелки на высоту 0,25d.

Демпферная втулка выходит наружу и для предохранения от вывинчивания крепится к штоку (5) специальным винтом (13).

С целью недопущения самовольного изменения величины затяга пружины предусмотрен защитный колпак, закрывающий нажимную втулку и конец рычага.

Специальные болты, крепящие защитный колпак, пломбируются. Для ручного опробования клапанов, находящихся под давлением, предусмотрен рычаг (10).

Присоединительные и габаритные размеры

Таблица 3

Наименование	Шифр	D, мм	D1, мм	D2, мм	D3, мм	D5, мм	h2, мм	h3, мм
Клапан предохранительный с демпфером Ду50; Ру 6,4 МПа	Т-31МС	215	180	135	175	48	130	550

Подготовка изделия к работе

Клапан на оборудовании устанавливается в вертикальном положении. Проектом должна быть предусмотрена разгрузка патрубков и самих клапанов от веса выхлопных трубопроводов и действия реактивных сил возникающих при срабатывании клапанов. Перед вводом в эксплуатацию клапанов необходимо:

– каждый клапан подвергнуть внешнему осмотру на предмет обнаружения повреждений;

– произвести реконсервацию наружных и внутренних поверхностей;

– произвести регулировку клапана согласно раздела «Регулировка клапанов».

Меры безопасности

Клапаны предохранительные допускаются к эксплуатации на параметры среды, не превышающие указанные в Таблице 1.

Во время принудительного срабатывания клапана (проверки работоспособности) необходимо обезопасить себя от пара, прорывающего через лабиринтное уплотнение штока. Профилактические и ремонтные работы при наличии давления производить запрещается.

Техническое обслуживание

В процессе эксплуатации предохранительные клапаны должны подвергаться наружному осмотру не менее одного раза в смену.

Ревизия клапанов производится 1 раз в год. При этом проверяются уплотнительные поверхности тарелки и штуцера, а также проверяется на соответствие геометрические размеры демпферной втулки (возможно эрозионное разрушение).

Регулировка клапанов

Для регулирования величины подрыва служит нажимная втулка (9) рис.1, вращением которой усиливается или ослабляется сжатие пружины (4). Величина подрыва клапанов, установленных на котлах, определяется согласно ГОСТ 24570-81. Величина подрыва клапанов, установленных на сосудах, определяется согласно ГОСТ 12. 2.085-82. Перепад между давлением подрыва и посадкой тарелки (3) клапана должен быть не более 0,3 МПа (3,0 кгс/см2). Если эта величина больше или меньше, то необходимо соответственно – вращением демпферной втулки (12) по часовой стрелке увеличить перепад.

Перед регулировкой клапана, установленного на рабочем месте или на стенде пружина (4) должна быть поджата до высоты Н1, указанной в Таблице 1, обеспечивающей герметичность клапана (отсутствие срабатывания на рабочем давлении).

Высота пружины Н1 задана конструктивно. Допускается отклонение этой величины по результатам регулировки при условии обеспечения герметичности. При регулировании клапана на подрыв на необходимое давление, устанавливается действительная величина затяга Н1, которая записывается в журнал.

При регулировании группы клапанов, установленных на оборудовании, операции по регулировки производятся в следующей последовательности:

– Пружины всех клапанов затягиваются до величины Н1 (Таблица 1). Начиная с 1-го (условно) устанавливают величину Н1 на высоту затяга пружины соответствующего подрыва клапана, после чего делают замер с точностью ±1мм. И записывают в журнал. Для устранения подрыва отрегулированного клапана в процессе регулировки последующих клапанов, его временно нужно сжать (пружину 4) на величину меньшую Н1, чем была установлена при подрыве. По вышеприведенной схеме регулируют остальные клапана. После регулировки всех клапанов, высота сжатия Н1; 2; 3 … — должна быть установлена по записям, сделанным в журнале.

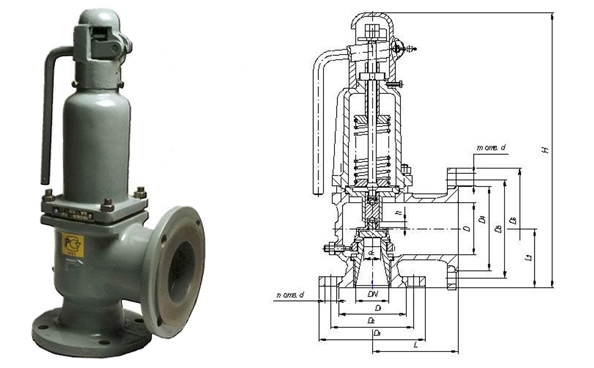

Клапан предохранительный стальной

Главная \ Трубопроводная арматура \ Клапаны предохранительные \ Клапан предохранительный стальной

Предохранительный клапан стальной обеспечивает безаварийную работу магистрали, выпуская автоматически в атмосферу, или в специальный отводящий трубопровод избыточный поток рабочей среды при значительном повышении давления.
После завершения сброса среды давление в клапане понижается до величины, меньшей чем в самом начале срабатывания предохранительного клапана – до давления закрытия. При этом предохранительный клапан закрывается автоматически, и остается закрытым пока во всей системе не будет вновь увеличиваться давление среды выше допустимого.
Существуют множество видов предохранительной арматуры, но клапаны СППК СППК4р СППК5 СППК5р 17с28нж получили наибольшее распространение благодаря простоте конструкции и настройки, большого разнообразия размеров, видов и конструктивных исполнений.
Возможна поставка клапанов как на умеренный климат, так и климатического исполнения УХЛ1.
Вы можете обратиться по вопросу приобретения клапанов:

Цену на клапаны Вы можете увидеть здесь:
Клапан предохранительный СППКР прайс 17с28нж, 17с6нж, 17с17нж, 17с25нж, 17с21нж

Клапан предохранительный СППК без ручного подрыва прайс 17с7нж, 17с13нж, 17с14нж, 17с23нж,

Цены на клапаны:17с85нж, 17с89нж, 17с90нж, 17с80нж, 17с9нж, 17с84нж- для умеренного климата
17лс17нж, 17лс6нж, 17лс13нж, 17лс7нж, 17лс25нж, 17лс21нж, 17лс14нж, 17лс23нж, 17лс89нж, 17лс89нж, 17лс85нж, 17лс80нж, 17лс90нж для климатов УХЛ1 и ХЛ1 сообщаются по заявке.

	Клапан предохранительный 17с28нж СППКР Материал корпуса: Сталь 25Л, 20ГЛ Материал уплотнения: АД1М Материал пружины: 50ХФА Среда : Жидкие и газообразные среды Тип присоединения : фланцевый Способ управления : с ручным подрывом Ду, мм.: 50, 80 Ру, кгс/кв.см : 16 Максимальная температура, °С : 425
	Клапан предохранительный 17с6нж СППКР Материал корпуса: Сталь 25Л, 20ГЛ Материал уплотнения: АД1М Материал пружины: 50ХФА Среда : Жидкие и газообразные среды Тип присоединения : фланцевый Способ управления : с ручным подрывом Ду, мм.: 50, 80, 100, 150 Ру, кгс/кв.см : 16 Максимальная температура, °С : 425
	Клапан предохранительный 17с17нж СППКР Материал корпуса: Сталь 25Л Материал уплотнения: АД1М Материал пружины: 50ХФА Среда : Жидкие и газообразные среды Тип присоединения : фланцевый Способ управления : с ручным подрывом Ду, мм. : 200 Ру, кгс/кв.см : 16 Максимальная температура, °С : 425
	Клапан предохранительный 17с25нж СППКР Материал корпуса: Сталь 25Л Материал уплотнения: АД1М Материал пружины: 50ХФА Среда : Жидкие и газообразные среды Тип присоединения : фланцевый Способ управления : с ручным подрывом Ду, мм.: 25 Ру, кгс/кв.см : 40 Максимальная температура, °С : 425
	Клапан предохранительный 17с21нж СППКР Материал корпуса: Сталь 25Л Материал уплотнения: АД1М Материал пружины: 50ХФА Среда : Жидкие и газообразные среды Тип присоединения : фланцевый Способ управления : с ручным подрывом Ду, мм.: 50, 80, 100, 150 Ру, кгс/кв.см : 40 Максимальная температура, °С : 425
	Клапан предохранительный 17с7нж СППК Материал корпуса: Сталь 25Л Материал уплотнения: АД1М Материал пружины: 50ХФА Среда : Жидкие и газообразные среды Тип присоединения : фланцевый Способ управления : без ручного подрыва Ду, мм. : 50, 80, 100, 150 Ру, кгс/кв.см : 16 Максимальная температура, °С : 425
	Клапан предохранительный 17с13нж СППК Материал корпуса: Сталь 25Л Материал уплотнения: АД1М Материал пружины: 50ХФА Среда : Жидкие и газообразные среды Тип присоединения : фланцевый Способ управления : без ручного подрыва Ду, мм.: 200 Ру, кгс/кв.см : 16 Максимальная температура, °С : 425
	Клапан предохранительный 17с14нж СППК Материал корпуса: Сталь 25Л Материал уплотнения: АД1М Материал пружины: 50ХФА Среда : Жидкие и газообразные среды Тип присоединения : фланцевый Способ управления : без ручного подрыва Ду, мм.: 25 Ру, кгс/кв.см : 40 Максимальная температура, °С : 425
	Клапан предохранительный 17с23нж СППК Материал корпуса: Сталь 25Л Материал уплотнения: АД1М Материал пружины: 50ХФА Среда : Жидкие и газообразные среды Тип присоединения : фланцевый Способ управления : без ручного подрыва Ду, мм. : 50, 80, 100, 150 Ру, кгс/кв.см : 40 Максимальная температура, °С : 425

ООО “СЭТТА” имеет возможность поставки пружин для клапанов предохранительных для этого Вам необходимо знать № пружины, либо обратившись к нам назвать Ду Ру клапана и настройку давления в этом предохранительном клапане, а мы сможем подобрать к нему пружину.

Клапан предохранительный СППКР прайс
Клапан предохранительный СППК без ручного подрыва прайс

ВЫСОКОТЕМПЕРАТУРНЫЕ КЛАПАНЫ ДАВЛЕНИЯ | Tokai Spring Industries, Inc.

Отрасли и приложения

Примеры использования наших пружин Используя нашу технологию производства пружин, которую мы совершенствовали на протяжении многих лет,

, мы решили целый ряд проблем, связанных с пружинами, в различных поля.

Форум Токай Спринг

Продукты по применению　ВЫСОКОТЕМПЕРАТУРНЫЕ КЛАПАНЫ ДАВЛЕНИЯ

ПРУЖИНЫ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ ПРУЖИНЫ ДЛЯ КЛАПАНОВ ВЫСОКОГО ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ

Наименование：Пружины сжатия

Спецификация：

Заказ сделан

Преимущества использования продукции Tokai Spring Industries

Высокоэффективные пружины, точно функционирующие при установленном давлении производители предохранительных клапанов для электростанций (важные клапаны для электроэнергетики) в Японии и за рубежом.

Мы производим не только пружины, соответствующие различным японским стандартам предохранительных клапанов, но и пружины, контролирующие боковую нагрузку, создаваемую пружиной, которая влияет на работу клапана. Благодаря нашему полувековому опыту поставок пружин для предохранительных клапанов и нашей технологии производства пружин, разработанной для удовлетворения самых строгих мировых требований к качеству предохранительных клапанов в Японии, мы обязательно решим проблемы производителей предохранительных клапанов. Пожалуйста, свяжитесь с Tokai Spring, если у вас есть какие-либо проблемы с предохранительными клапанами.

Применимые материалы

SWP-A

SWP-B

SWP-V

SWOSC-V (соответствует 55SICR6-3)

SWOSC-B (соответствует 55SICR6-3)

SUP10 (соответствует 51CR4. , 6150)

SKD4 (соответствует H31, x30WCV9-3)

SUS304 (соответствует S30400, 1,4301, x5crni18-9)

SUS316 (соответствует S31600, 1.4401, 1.

4436, X516 (Rogine S31600, 1.4401, 1.4436, x5crnim1, x512-12-1600, 1,4401, 1.4436, x5crnim1, x512-1600, 1,4401, 1.4436, x516. -3)

SUS630 (соответствует S17400, 1.4542, X5CrNiCuNb16-4)

INCONEL X750

INCONEL 718

Применимые типы пружин

Пружины сжатия

Тарельчатые пружины

ОТ НИОКР ДО ПОСЛЕПРОДАЖНОЙ ПОДДЕРЖКИ

НИОКР и прототипирование
ПОДДЕРЖКА клиентов, занимающихся НИОКР и созданием прототипов, путем проведения исследований и сбора необходимых данных.
Производство
Специализируется на производстве мелких партий до 5 штук. мы можем воспроизвести точно такие же пружины, которые были изготовлены много лет назад, благодаря нашим собственным производственным данным. Поэтому наши клиенты могут полностью положиться на нашу воспроизводимость, короткие сроки поставки и качество продукции.
Замена и ремонт
Возможность воспроизведения пружин Даже если нет чертежа.

Послепродажное обслуживание Tokai Spring

Мы обеспечиваем отличное послепродажное обслуживание и поддержку, чтобы наши клиенты могли без проблем пользоваться продукцией.

Поиск по отраслям

Аэрокосмическая промышленность
Станки
Нефть/Газ/Энергия
Архитектура / Сейсмоизоляция
Технические науки / академические исследования
Телекоммуникационное/электронное оборудование
Металлургическое оборудование
Машины/оборудование
Роботы
Медицина / Здравоохранение
Транспортное оборудование
Сельскохозяйственная техника
Пищевое оборудование
Горное / Тяжелое оборудование
Корабли / морская промышленность
Шлюзы/мосты
Профессиональный
Мебель / Интерьер
Оборудование для отдыха
Культура / Искусство
Специальные пружины

Чугунный подпружиненный двухстоечный предохранительный клапан полного подъема — клапаны NETA

Главная
Продукты

NETA Чугунный подпружиненный, полный подъем, двухстоечный предохранительный клапан
13% Кр. Седла из нержавеющей стали (ASTM A182 Gr.Fa / AISI – 410)/монель (сплав Ni.Cu.) и 13% Cr. Нержавеющая сталь (ASTM A182 Gr.Fa / AISI – 410) Стержень
Входной фланец к столу IBR – ‘F’

Макс. BOP : 150 PSIG
Макс. Рабочая температура: 220°C
Испытательное давление: 300 фунтов на кв. дюйм изб. гидр.

Полный подъем достигается за счет быстрого открытия в пределах избыточного давления 5% от установленного давления.
Каждый предохранительный клапан снабжен рычагом ослабления.
Каждый клапан снабжен крышкой регулировочного винта и накладным замком во избежание несанкционированного изменения заданного давления.

Сертификат испытаний IBR в ФОРМЕ III-C, должным образом подписанный директором Boilers, Пенджаб.

Пар

84818010

Скачать PDF Начать чат в WhatsApp

Артикул	Деталь	№	Материал	Стандарт
“> 1	Крышка	2	К.И.	IBR от 86 до 93 гр.A
2	Стопорный штифт	2	Бронза	IBR 282[a][iv] Gr.B
3	Стержень	2	нержавеющая сталь 13% Cr.	ASTM A182 Gr.F6a / AISI – 410
4	Регулировочный винт	2	Бронза	IBR 282[a][iv] Gr.B
5	Спусковой рычаг	2	К.И.	IBR от 86 до 93 гр.A
6	Прокладка	4	К.А.Ф.	IS:2712
7	Направляющая диска	2	Бронза	IBR 282[a][iv] Gr.B
8	Стопорный винт	2	М.С.	IS:1367
9	Продувочное кольцо	2	Бронза	IBR 282[a][iv] Gr.B
10	Кольцо седла корпуса	“> 2	нержавеющая сталь 13% Cr.	ASTM A182 Gr.F6a / AISI – 410
11	Корпус	1	К.И.	IBR от 86 до 93 гр.A
12	Навесной замок	2	М.С.	–
13	Контргайка	2	Бронза	IBR 282[a][iv] Gr.B
14	Буш	2	Бронза	IBR 282[a][iv] Gr.B
15	Диск верхней пружины	“> 2	нержавеющая сталь 13% Cr.	ASTM A182 Gr.F6a / AISI – 410
16	Пружина	2	Углеродистая сталь	IBR 307 (а)
17	Пружинная камера	2	К.И.	IBR от 86 до 93 гр.A
18	Диск нижней пружины	2	нержавеющая сталь 13% Cr.	ASTM A182 Gr.F6a / AISI – 410
19	Шпильки и гайки	8 шт.	М.С.	IS:1367
“> 20	Диск	2	нержавеющая сталь 13% Cr.	ASTM A182 Gr.F6a / AISI – 410
