описание, характеристики, фото и видео

Описание

Пневматическая сортировальная машина марки ПСМ-10 предназначается для того, чтобы осуществлять окончательную очистку семян колосовых, зернобобовых и крупяных культур, сорго и кукурузы от трудноотделимых примесей, низкопродуктивных и невсхожих семян, очищать продовольственное зерно и доводить его до высоких хлебопекарных кондиций. Устройство может функционировать в составе зерноочистительных агрегатов, семяочистительных линий, очистительно-сушильных комплексов и работать самостоятельно, комплектуясь с устройствами, которые транспортируют зерновой (семенной) материал к машинам.

Сортировщик включает приемный бункер, устройство, регулирующее подачу материала, пневматический сортировальный канал, поддерживающую сетку, устройства выгрузки очищенного материала, отходов фуражного материала и других отходов, механизм регулировки потока воздуха и раму вентилятора.

Технические характеристики ПСМ-10

ПСМ-10 — пневмосортировальная машина, 2-е фракции стационарная.

ПСМ-10М — пневмосортировальная машина, 3-и фракции стационарная.

ПСМ-10П — пневмосортировальная машина, 2-е фракции передвижная.

ПСМ-10МП — пневмосортировальная машина, 3-и фракции передвижная.

ПСМ-10С — пневмосортировальная машина, 2-е фракции самопередвижная.

ПСМ-10МС — пневмосортировальная машина, 3-и фракции самопередвиж-ная.

Наименование параметра,
характеристики

ПСМ-10 /
ПСМ-10М

ПСМ-10П / ПСМ-10МП

ПСМ-10С /
ПСМ-10МС

Тип

Стационар

Передвижной

Самопередвижной

Габаритные размеры, мм, длина ширина высота

2950×1950×2670

5500×3140×2350

5500×3140×2350

2350×2750×2850

4700×3970×2980

5350×5150×3500

Масса, кг

620

1015

1055

640

762

1075

Установленная мощность, кВт

15.00

19.10

19.68

18.50

22.60

24.0

Обслуживающий персонал, чел

1

Тип вентилятора

центробежный

Размер ячейки в просвете сетки, мм

2×2

0.8×0.8

Производительность за час основного времени на очистке семян пшеницы влажностью до 16% натурой 760 г/л и содержанием отхода не более 5%, в том числе семян других растений не более 200 шт./кг, из них семян сорных растений до 100 шт./кг, т/ч



до 10

Пневматическая сортировальная машина ПСМ-10: фото и видео

Фото

Видео

Производители и поставщики ПСМ-10

zernokorm.biz

Пневмосортировальная машина ПСМ-10 [105] | Промтехстрой

Очистка осуществляется воздушным потоком и основана на разности скоростей витания зерна основной культуры и примесей.


ПСМ-10 Пневмосортировальная машина
самопередвижная
ПСМ-10 Пневмосортировальная машина стационарная

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Пневмосортировальная машина (далее ПСМ) предназначена для оконча-тельной очистки семян колосовых, крупяных и зернобобовых культур, кукурузы, сорго от трудноотделимых примесей, невсхожих и низкопродуктивных семян, а также для очистки продовольственного зерна и доведения его до высших хлебопекарных качеств.

Пневмосортировальная машина способна работать в составе семяочисти-тельных линий, зерноочистительных агрегатов, зерно-очистительно-сушильных комплексов, а также работать самостоятельно в комплекте с устройствами, транспортирующими семенной (зерновой) материал в машину и фракции очистки от машины.

У, Т категории размещения 3.

УХЛ категории размещения 4.

Пневмосортировальная машина также пригодна для эксплуатации в макро-климатических районах с умеренным климатом (У) и макроклиматических рай-онах как с сухим, так и с влажным тропическим климатом (Т) в закрытых по-мещениях с естественной вентиляцией без искусственно регулируемых клима-тических условий (категория размещения 3). Температура окружающего воздуха от минус 50 до 55С0.

Относительная влажность окружающего воздуха не более 98% при темпе-ратуре 35С0.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Основные параметры и размеры машины и ее модификации приведены в табл.1.
ПСМ-10 - пневмосортировальная машина, 2-е фракции стационарная;
ПСМ-10М - пневмосортировальная машина, 3-и фракции стационарная;
ПСМ-10П - пневмосортировальная машина, 2-е фракции передвижная;
ПСМ-10МП - пневмосортировальная машина, 3-и фракции передвижная;
ПСМ-10С - пневмосортировальная машина, 2-е фракции самопередвижная;
ПСМ-10МС - пневмосортировальная машина, 3-и фракции самопередвиж-ная.

Таблица 1

Наименование параметра,
характеристики

ПСМ-10 /
ПСМ-10М

ПСМ-10П / ПСМ-10МП

ПСМ-10С /
ПСМ-10МС

Тип

Стационар

Передвижной

Самопередвижной

Габаритные размеры, мм, длина ширина высота

2950×1950×2670

5500×3140×2350

5500×3140×2350

2350×2750×2850

4700×3970×2980

5350×5150×3500

Масса, кг

620

1015

1055

640

762

1075

Установленная мощность, кВт

15,00

19,10

19,68

18,50

22,60

24,0

Обслуживающий персонал, чел

1

Тип вентилятора

центробежный

Размер ячейки в просвете сетки, мм

2×2

0,8×0,8

Производительность за час основного времени на очистке семян пшеницы влажностью до 16% натурой 760 г/л и содержанием отхода не более 5%, в том числе семян других растений не более 200 шт./кг, из них семян сорных растений до 100 шт./кг, т/ч



до 10

3. КОМПЛЕКТНОСТЬ ПОСТАВКИ

3.1 Пневмосортировальная машина поставляется разобранной, в следующей комплектации для ПСМ-10 / ПСМ-10М см. табл. 2, для ПСМ-10П, ПСМ-10МП, ПСМ-10С, ПСМ-10МС - табл. 3.

Таблица 2
Пневмосортировальная машина ПСМ-10/ ПСМ-10М

№ п.п

Наименование

ПСМ-10М

ПСМ-10

количество, шт.

1

Пневмосортировщик в сборе

1

1

2

Рама вентилятора

1

1

3

Сетка поддерживающая с ячейкой 2 мм

1

1

4

Сетка поддерживающая с ячейкой 0,8 мм

1

1

5

Вентилятор ВР-300-45-5

1

1

6

Корпус фильтра

1

1

7

Фильтр элемент (мешок)

12

12

8

Хомут

4

4

9

Рукав

1

1

10

Кронштейн фильтра

1

1

Эксплуатационная документация



11

Паспорт на машину

1

1

12

Паспорт на вентилятор

1

1

Устройство и принцип работы пневмосортировальных машин ПСМ-10МС, ПСМ-10С, ПСМ-10П, ПСМ-10МП аналогичен ПСМ-10, ПСМ-10М. Разница лишь в комплектации дополнительными навесными транспортерами и устрой-ствами для перемещения машины.
ПСМ-10МС, ПСМ-10С комплектуется загрузочным, разгрузочными эле-ваторами и тележкой с мотор-редуктором.
ПСМ-10П и ПСМ-10МП комплектуется загрузочным, разгрузочным элева-торами и тележкой без мотор-редуктора.
ПСМ-10, ПСМ-10М не комплектуется загрузочным, разгрузочными элева-торами и тележкой.

Таблица 3

Комплект поставки ПСМ-10МС, 10С, 10МП и 10П

№п/п

Наименование

10МС

10С

10МП

10П

количество, шт.

1

Пневмосортировщик в сборе

1

1

1

1

2

Сетка поддерживающая с ячейкой 2 мм

1

1

1

1

3

Сетка поддерживающая с ячейкой 0,8 мм

1

1

1

1

4

Рама вентилятора

1

1

1

1

5

Тяга загрузочного элеватора

1

1

1

1

6

ЗИП

1

1

1

1

7

Вентилятор ВР-300-45-5

1

1

1

1

8

Корпус фильтра

1

1

1

1

9

Кронштейн разгрузочного шнекового элеватора

1

1

1

1

10

Кронштейн разгрузочного элеватора (фураж)

1

нет

1

нет

11

Хомут

4

4

4

4

12

Кронштейн фильтра

1

1

1

1

13

Мотор-редуктор MNHL-30/3-360

1

1

нет

нет

14

Ремень, сечение ВС 1800

1

1

1

1

15

Ремень 14х10-987, ГОСТ 5813-76

2

1

2

1

16

Рукав

1

1

1

1

17

Фильтр элемент (мешок)

12

12

12

12

18

Желоб

2

1

2

1

19

Тележка машины

1

1

1

1

20

Колесо тележки

2

2

2

2

21

Поворотные колесо тележки

1

1

1

1

22

Ось тележки

1

1

1

1

23

Удлинитель

1

1

1

1

24

Загрузочный элеватор

1

1

1

1

25

Разгрузочный элеватор «СЕМЕНА»

1

1

1

1

26

Воронка разгрузочного элеватора

1

1

1

1

27

Элеватор шнековый разгрузочный «ОТХОД 2»

1

нет

1

нет

28

Воронка шнекового разгрузочного элеватора

1

1

1

1

29

Шнек загрузочного элеватора

2

2

2

2

30

Кожух защитный элеваторов

2

2

2

2

31

Кожух защитный шнекового элеватора

1

1

1

1

32

Кожух защитный мотор-редуктора

1

1

нет

нет

33

Электродвигатель

3

3

3

3



Эксплуатационная документация









34

Паспорт на машину

1

1

1

1

35

Паспорт на вентилятор

1

1

1

1

36

Паспорт на мотор-редуктор

1

1

нет

нет

«нет» - данная комплектующая отсутствует

ПСМ-10МС, ПСМ-10МП комплектуется рукавом, устройства выгрузки очищенного материала «СЕМЕНА» в количестве 1 шт.

ООО «Промтехстрой» предлагает Вам вентиляторы, дымоудалители, сепараторы, подъемно-транспортное оборудование, мото-редукторы, насосы по привлекательным низким ценам.

www.ptstroy.su

Пневмосортировальная машина ПСМ-10 | МАШСТРОЙ ХОЛДИНГ

Скачать Прайс-лист запчастей ПСМ-10

Скачать Каталог запчастей ПСМ-10

Всегда на складе большой ассортимент запасных частей зерноочистителя ПСМ-10 – шнеки, шкивы, валы, звездочки, ремни, подшипники и т.п. по минимальным ценам. Номенклатуру которых Вы можете найти на нашем сайте в разделе «Запасные части». Для оптовых покупателей и торгующих компаний предусмотрены значительные скидки и спец. цены!

Пневмосортировальная машина стационарная с производительностью до 10 т/ч. (далее ПСМ-10) и ее модификация ПСМ-10М предназначена для окончательной очистки семян колосовых, крупяных и зернобобовых культур, ку­курузы, сорго от трудноотделимых примесей, не­всхожих и низкопродуктивных семян, а также для очистки продовольственного зерна и доведения его до высших качеств.
Пневмосортировальная машина ПСМ-10 (ПСМ-10М) способна ра­ботать в составе семяочистительных линий, зерно­очистительных агрегатов (ЗАВ, КЗС), зерноочистительно-су­шильных комплексов, а также работать самостоя­тельно в комплекте с устройствами, транспорти­рующими семенной (зерновой) материал в машину и фракции очистки от машины.
У,Т категории размещения 3.
УХЛ категории размещения 4.
Пневмосортировальная машина ПСМ стационарная также при­годна для эксплуатации в макроклиматических рай­онах с умеренным климатом (У) и макроклиматиче­ских районах как с сухим, так и с влажным тропиче­ским климатом (Т) в закрытых помещениях с есте­ственной вентиляцией без искусственно регулируе­мых климатических условий (категория размещения 3). Температура окружающего воздуха от минус 50 до 55°C.
Относительная влажность окружающего воз­духа не более 98% при температуре 35°C.

                                         Основные технические характеристики

Наименование параметра,
характеристики

ПСМ-10 /
ПСМ-10М

Тип

Стационар

Габаритные размеры, мм., длина ширина высота

2950×1950×2670

2350×2750×2850

Масса, кг.

620

640

Установленная мощность, кВт.

15,00

18,50

Обслуживающий персонал, чел.
Тип вентилятора
Размер ячейки в просвете сетки, мм.
Производительность за час основного времени на очистке семян пшеницы влажностью до 16% натурой 760 г/л. и содержанием отхода не более 5%, в том числе семян других растений не более 200 шт/кг., из них семян сорных растений до 100 шт/кг., т/ч.

ЦЕНА на машину пневмосортировальную стационарную ПСМ-10 – ДОГОВОРНАЯ!

Узнать цену, срок поставки и оформить заказ пневмосортировальной стационарной машины ПСМ-10 можно прямо сейчас по тел. (473) 256-58-47, 8-915-546-01-85.

Только оригинальные запасные части, шнеки, шкивы, валы, звездочки, ремни, подшипники и т.п. в большом ассортименте по минимальным ценам, предлагаемые нами — гарантия надежной работы зерноочистителя!

Общий вид машины ПСМ -10

1 — бункер приемный; 2 — устройство для регулировки подачи материал; 3 — пневмосортировальный канал; 4 — сетка поддерживающая; 5 — устройство выгрузное очищенного материала; 6 — камера осадочная; 7 — устройство выгрузки отхода; 8 — механизм регулирования воздушного потока; 9 — вентилятор; 10 — рама вентиляторов; 11 — фильтрующий элемент; 12 — корпус фильтра; 13 — кронштейн фильтра; 14 — хомут; 15 — рукав; 16 — пульт управления

xn----7sbkdudpepecumo3c1b.xn--p1ai

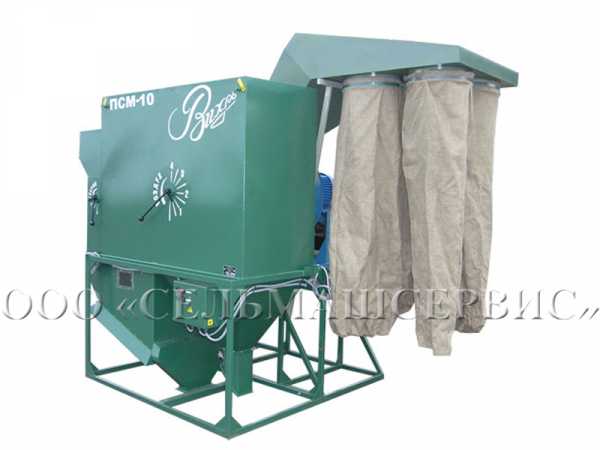

ПСМ-10

Назначение и область применения

Пневмосортировальная машина (далее ПСМ) предназначена для окончательной очистки семян колосовых, крупяных и зернобобовых культур, кукурузы, сорго от трудноотделимых примесей, невсхожих и низкопродуктивных семян, а также для очистки продовольственного зерна и доведения его до высших хлебопекарных качеств.

Пневмосортировальная машина способна работать в составе семяочистительных линий, зерно-очистительных агрегатов, зерноочистительно-сушильных комплексов, а также работать самостоятельно в комплекте с устройствами, транспортирующими семенной (зерновой) материал в машину и фракции очистки от машины.

У,Т категории размещения 3.
УХЛ категории размещения 4.



Пневмосортировальная машина также пригодна для эксплуатации в макроклиматических районах с умеренным климатом (У) и макроклиматических районах как с сухим, так и с влажным тропическим климатом (Т) в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3).

Температура окружающего воздуха от - 50 до +55oС.
Относительная влажность окружающего воздуха не более 98% при температуре +35oС.



Технические характеристики

ПСМ-10 - пневмосортировальная машина, 2-е фракции стационарная;
ПСМ-10М - пневмосортировальная машина, 3-и фракции стационарная;
ПСМ-10П - пневмосортировальная машина, 2-е фракции передвижная;
ПСМ-10МП - пневмосортировальная машина, 3-и фракции передвижная;
ПСМ-10С - пневмосортировальная машина, 2-е фракции самопередвижная;
ПСМ-10МС - пневмосортировальная машина, 3-и фракции самопередвиж-ная.

Наименование параметра,
характеристики

ПСМ-10С /
ПСМ-10МС

Тип

Самопередвижной

Габаритные размеры, мм, длина ширина высота

5500×3140×2350

5500×3140×3500

Масса, кг

1055

1075

Установленная мощность, кВт

19,68

24,0

Обслуживающий персонал, чел

1

Тип вентилятора

центробежный

Размер ячейки в просвете сетки, мм

2×2

0,8×0,8

Производительность за час основного времени на очистке семян пшеницы влажностью до 16% натурой 760 г/л и содержанием отхода не более 5%, в том числе семян других растений не более 200 шт./кг, из них семян сорных растений до 100 шт./кг, т/ч

до 10


Отправить заявку

<< назад

www.selmashservis.ru

Пневмосортировальная машина ПСМ

Зерноочистительная машина ПСМ

В последней модели зерноочистителей семейства ПСМ использованы новейшие достижения науки (ВИМ г. Москва) в области пневмосепарации, заключающиеся в оптимальном взаимодействии обрабатываемого материала с воздушным потоком в глубоком пневмосортировальном канале.
ПСМ-10-3 в сравнении с любыми другими пневмосепарируюшими машинами имеют глубину канала больше ширины. Это обеспечивает многократное увеличение времени процесса сепарации и, соответственно, степени разделения на фракции и качества очистки.

Последняя модернизированная модель ПСМ-10-3 имеет более мощный вентилятор 18,5 кВт, способна разделить зерновой ворох на три фракции: I- семена II-отход 1 (зерновой), III- отход 2 (легкие примеси).

Назначение:
Пневмосортировальная машина ПСМ-10-3 предназначена для окончательной очистки семян колосовых, крупяных и зернобобовых культур, кукурузы, сорго от трудноотделимых примесей, невсхожих и низкопродуктивных семян, а также для очистки продовольственного зерна и доведения его до высших хлебопекарных качеств.

Пневмосортировальная машина способна работать в составе семяочистительных линий, зерноочистительных агрегатов, зерноочистительно-сушильных комплексов, а также работать самостоятельно в комплекте с устройствами, транспортирующими семенной (зерновой) материал в машину.

Ниже представлена схема работы ПСМ:

Технические характеристики:

п/п



Наименование параметра, характеристика

ПСМ-5-3ПСМ-10-3
1Габаритные размеры, мм, длина, ширина, высота1800х2050х25202710х2230х2850
2Масса, кг490520
3Производительность за час основного времени на очистке семян пшеницы влажностью до 18% натурой 760 г/л и содержанием отхода не более 5%, в том числе семян других растений не более 200 шт./кг. Из них семян сорных растений до 100 шт./кг, (семенной режим) т/ч510
4Производительность в продовольственном режиме т/ч1020
5

Показатели качества выполнения технологического процесса:

- класс семян

- потери семян основной культуры в отходы, %

- дробление семян, %



не ниже II

не более 10

не более 0,05

6Установленная мощность, кВт7,518,5

Сравнительные характеристики

Наименование показателей

Другие пневмосортирующие машины

Машины ПСМ
Полнота выделения сорных примесей за один проход25-50%Не менее 70%
Полнота выделения трудноотделимых примесей20-25 %Не менее 80%
Полнота выделения семян за один проход25-50 %Не менее  90%

triumf-agro.ru

ПСМ-10 | РМЗ-Кузембетьево | Зернообрабатывающая техника | Сельскохозяйственная техника | Каталог | ПрофМаш ДВ


ПСМ-10 Пневмосортировальная машина самопередвижная
ПСМ-10 Пневмосортировальная машина стационарная

































1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМИНЕНИЯ

Пневмосортировальная машина (далее ПСМ) предназначена для оконча-тельной очистки семян колосовых, крупяных и зернобобовых культур, кукурузы, сорго от трудноотделимых примесей, невсхожих и низкопродуктивных семян, а также для очистки продовольственного зерна и доведения его до высших хлебопекарных качеств.
Пневмосортировальная машина способна работать в составе семяочисти-тельных линий, зерно-очистительных агрегатов, зерно-очистительно-сушиль-ных комплексов, а также работать самостоятельно в комплекте с устройствами, транспортирующими семенной (зерновой) материал в машину и фракции очистки от машины.
У, Т категории размещения 3.
УХЛ категории размещения 4.
Пневмосортировальная машина также пригодна для эксплуатации в макро-климатических районах с умеренным климатом (У) и макроклиматических рай-онах как с сухим, так и с влажным тропическим климатом (Т) в закрытых по-мещениях с естественной вентиляцией без искусственно регулируемых клима-тических условий (категория размещения 3). Температура окружающего воздуха от минус 50 до 55С0.
Относительная влажность окружающего воздуха не более 98% при темпе-ратуре 35С0.

2. ТЕХНИЧЕСКИСЕ ХАРАКТЕРИСТИКИ

2.1 Основные параметры и размеры машины и ее модификации приведены в табл.1.
ПСМ-10 - пневмосортировальная машина, 2-е фракции стационарная;
ПСМ-10М - пневмосортировальная машина, 3-и фракции стационарная;
ПСМ-10П - пневмосортировальная машина, 2-е фракции передвижная;
ПСМ-10МП - пневмосортировальная машина, 3-и фракции передвижная;
ПСМ-10С - пневмосортировальная машина, 2-е фракции самопередвижная;
ПСМ-10МС - пневмосортировальная машина, 3-и фракции самопередвиж-ная.

Таблица 1

Наименование параметра,
характеристики

ПСМ-10 /
ПСМ-10М

ПСМ-10П / ПСМ-10МП

ПСМ-10С /
ПСМ-10МС

Тип

Стационар

Передвижной

Самопередвижной

Габаритные размеры, мм, длина ширина высота

2950×1950×2670

5500×3140×2350

5500×3140×2350

2350×2750×2850

4700×3970×2980

5350×5150×3500

Масса, кг

620

1015

1055

640

762

1075

Установленная мощность, кВт

15,00

19,10

19,68

18,50

22,60

24,0

Обслуживающий персонал, чел

1

Тип вентилятора

центробежный

Размер ячейки в просвете сетки, мм

2×2

0,8×0,8

Производительность за час основного времени на очистке семян пшеницы влажностью до 16% натурой 760 г/л и содержанием отхода не более 5%, в том числе семян других растений не более 200 шт./кг, из них семян сорных растений до 100 шт./кг, т/ч



до 10

profmash-dv.ru

Плот спасательный морской ПСМ-10У | Плоты спасательные морские и речные ООО НПП Дана

Технические характеристики морского спасательного плота

ПСМ-10У

№ п.пТехнические характеристики.

Ед. изм.

Показатель
1Вместимость, чел10
2Назначение



использование в качестве средств коллективного спасения пассажиров и экипажа     надводных морских судов неограниченного района плавания.
3Типнадувной, сбрасываемый
4Высота установки плота, м18
5Материал



ПВХ, устойчивая к воздействию нефтепродуктов и низких температур
6Наполнительуглекислотная смесь
7Камеры плавучести, шт.2
8Объем камеры плавучести, м 0.960
9Рабочее давление,  кПа

—  в камере плавучести

12,0-14,0
10Площадь днища , м23.720
11Размер плота в наполненном виде (ДхШхВ), мм2680 х 2680 х 1450
12Цвет



Ярко-оранжевый с полосами из светоотражающего материала.
13Размеры плота в контейнера, мм

— длина

— диаметр



                                                                                1450

600

14Масса плота в контейнере, кг не более 104
15Контейнерпластиковый
16Допустимая температура окружающего воздуха при эксплуатации плота,  С°

от-30 до +65

18Происхождение товараРоссийская Федерация
19Средний срок службы, лет10





Гарантийный срок хранения на данный товар:

— 15 месяцев с момента освидетельствования  плота представителем Регистра.

— гарантийный срок эксплуатации – 12 месяцев с момента ввода плота в эксплуатацию в пределах   гарантийного срока.

— первое освидетельствование плота производится через 15 месяцев, последующие- через каждые 12 месяцев

nppdana.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
