Пульверизатор для краски своими руками – Как своими руками сделать краскопульт из подручных средств

alexxlab | 07.07.2020 | 0 | Разное

Содержание

Изготовления краскопульта своими руками в домашних условиях: из пылесоса и холодильника

Для того чтобы изготовить краскопульт своими руками в домашних условиях, можно воспользоваться оборудованием, которое всегда присутствует дома. Это может быть компрессор холодильника или пылесос, автомобильная камера или шариковая ручка. При этом самодельное приспособление ничем не будет уступать заводским аналогам. Самодельный краскопульт подходит как для работы с водоэмульсионной, так и порошковой краской.

Как сделать краскопульт

Простейший пульверизатор своими руками можно собрать в домашних условиях из подручных средств. Порядок работы следующий:

  • Берется бутыль с широкой горловиной для лакокрасочного материала.
  • Из пенопласта изготавливается заготовка, которая по диаметру соответствует горловине. Пенопласт имеет свойство сжиматься, поэтому нижняя часть детали делается шире на 2 мм. Вставляться она должна в бутыль плотно.
  • В пенопласте сверлятся 2 отверстия. Одно сверху под стержень шариковой ручки, а второе — по горизонтали для корпуса той же ручки.
  • На последнем этапе производится сборка конструкции, и прибор готов.

Из аэрозольного баллончика

Чтобы сделать самодельный краскопульт своими руками из аэрозольного баллончика, необходимо подготовить материалы: пластиковую бутылку, аэрозольный баллончик и велосипедную камеру с насосом.

Порядок изготовления следующий:

  • С велосипедной камеры срезается ниппель.
  • В пластиковой бутылке проделывается отверстие.
  • В это отверстие при помощи клея крепится ниппель. Через него будет вестись нагнетание воздушной массы.
  • Берется баллончик, совпадающий по размеру с диаметром пробки пластиковой бутылки. С него срезается клапан.
  • Ведется крепление клапана к пробке при помощи холодной сварки. Важно создать герметичное соединение, потому что конструкция будет работать под давлением.
  • Проводится испытание прибора. Создаваемое давление не должно превышать 3 атм.

Система работает по принципу безвоздушного распылителя.

Краскопульт из пылесоса

Как правило, используется старый пылесос. На первом этапе в нем меняется направление потока воздуха. Иногда достаточно для этого бывает поменять полюса клемм статора и ротора.

Шаги изготовления краскопульта из пылесоса совершаются в следующем порядке:

  • Подбирается пластиковая или стеклянная бутылка объемом 2 литра и горлышком диаметра 5 см.
  • Из пенопласта вырезается пробка в виде гриба. Нижняя часть должна плотно вставляться в бутыль.
  • В верхней части пробки изготавливаются отверстия: одно — вертикальное, второе — горизонтальное. В них вставляются трубки.
  • Рядом сверлится еще одно отверстие для выхода воздуха.
  • Для объединения краскопульта и шланга пылесоса вырезается еще одна пробка из пенопласта.

Холодильник для пульверизатора

Для этого применяется компрессор от холодильника. Такой самодельный краскопульт работает значительно тише, чем изготовленный из пылесоса, но проводимые работы отличаются сложностью.

Порядок работ следующий:

  • Подбирается плотно закрывающаяся емкость под ресивер. Это может быть огнетушитель, канистра или баллон.
  • В холодильнике при помощи щипцов откусываются трубочки и вынимаются ресивер и реле.
  • Необходимо подвести напряжение к компрессору, чтобы узнать, из какой трубки подается воздух.
  • На всасывающую трубку надевается фильтр, чтобы предотвратить попадание в нее мусора.
  • Трубка для нагнетания воздуха соединяется с ресивером при помощи 2 бензиновых шлангов. В качестве переходников используются штуцера. Места стыка герметизируются.
  • В место выхода воздуха из ресивера вставляется фильтр. Он необходим для устранения излишней влаги, поступающей в краскопульт. Это стабилизирует работу прибора.
  • На последнем этапе идет крепление ресивера и краскопульта на прочном основании. В этом качестве может использоваться доска.
  • Прибор готов к работе.

В процессе работы такого краскопульта компрессор должен устанавливаться в том же положении, в каком стоял в холодильнике. В противном случае он работать не будет. Периодически в нем меняется масло. Для этой цели служит трубка, которая вставлена в корпус. Таким прибором можно пользоваться как для водоэмульсионных работ, так и побелки известью.

Для порошковой краски

Изготовление такого краскопульта связано с необходимостью знания электрики.

Работы заключаются в следующем:

  • Ведется сборка электрического модуля. Для этого на пластмассовую трубу наматывается проволока с ферритовым элементом. Затем модуль помещается в пластиковую емкость и заливается парафином.
  • Идет сборка пистолета. Электрический сердечник плотно вставляется в пластиковый тройник. Для большей устойчивости внутренние стенки тройника смазываются клеем. Все электрические провода через низ выводятся наружу.
  • Проводится соединение полученной конструкции с бочком для краски. В тройнике сверлится отверстие, куда и вставляется бочек. Количество краски регулируется резиновым курком.
  • Выведенные провода подключаются к блоку питания.
  • Прибор готов к работе.

Изготовление краскопульта своими руками требует определенных знаний. Зато готовый прибор не будет нести в себе больших затрат. Качество же обрабатываемой поверхности будет такое, как если бы работы проводились на заводском оборудовании.

tokar.guru

Краскопульт своими руками (+фото)

Автомобилисты о кузове автомобиля в ужасном состоянии могут сказать, что он окрашен своими руками кисточкой. Им, как никому другому, известно, что правильно положить краску, особенно на металл и пластмассу, можно только распылителем. Разработать и создать краскопульт своими руками из подручных материалов может каждый мастер. Достаточно зайти на форум и оценить мини приспособление, узнать принцип его работы. В самой простой модели, используемой для аэрографии, компрессором служит сам конструктор. Когда делаете ремонт в квартире, то объем работ значительно больше. Необходимо использование краскопульта для пылесоса. Подойдет для небольшого объема электрический краскораспрыскиватель низкого давления, механический распылитель, и аккумуляторный краскопульт.

Краскопульт своими руками

Преимущества покраски с помощью распылителя

Краскопульт

Я занимаюсь строительством и ремонтом профессионально. Имею в своей компании компрессора высокого и низкого давления, электрический и пневматический краскопульт для покраски стен, пистолет HVLP производить покрытие больших площадей, мини рассеиватель для аэрографии. При заливке пола моя бригада использует краскораспылитель на базе штукатурной машины, переделанной своими руками, и ребята обувают краскоступы. Профессиональный подход требует иметь большой перечень оборудования, и умение работать с ним. Несмотря на это, я знаю, как сделать краскопульт своими руками практически из отходов и ненужных деталей.

Мой первый краскопульт для побелки был сделан с отечественного электро пылесоса. В Европе не умеют приспосабливать предметы и механизмы своими руками. В их оборудовании для сбора пыли нет обратки. У нас же приставка в виде крышечки с трубочками входила часто в комплект. Можно одеть ее на банку с меловым или известковым раствором и делать ремонт. Давление создавалось компрессором, точнее двигателем пылесоса. Манометр и регулятор отсутствовали, пистолет тоже. Если работать надо наверху, то внизу стоял помощник и нажимал на кнопку «пуск». Все равно побелка известью получалась лучше и быстрее, чем щетками.

Следующий распылитель для побелки имел манометр, и удочку, был с большим бачком. Мини пистолет имел ручку включения, и длинная трубка шла к соплу. Я приспособил под ремонт садовый опрыскиватель. Он хорошо наносил побелку. Он работает и сейчас, я использую его под Пинотекс. Регулятор на нем отсутствует, но манометр показывает давление.

Ремонт с использованием краскопульта имеет преимущества перед классическими щетками:

  • слой покрытия тоньше;
  • краска ложиться ровно;
  • время на высыхание сокращается;
  • отделка происходит быстрее;
  • экономится время и материал.

Даже самодельный краскопульт красит быстрее. Надо только правильно его настроить и отрегулировать давление.

Какой краскопульт выбрать

Краскопульт для покраски поверхностей

Мой друг достроил дом и теперь занимался отделкой, точнее задавал мне кучу вопросов в то время, когда был у меня подручным. Как пользоваться краскопультом он знал. Мы вместе отделывали дачу составом Пинотекс. Он спрашивал, как выбрать краскопульт, и что обозначает маркировка hvlp.

В зависимости от места ремонта, наличия компрессора и размера обрабатываемой площади, выбор краскопульта делается по приводу:

  • пневматический;
  • электрический;
  • аккумуляторный.

Каждый краскораспылитель имеет свои преимущества в определенных условиях, нужно правильно подобрать. Аккумуляторный можно считать, что он электрический, только работает на постоянном токе 20В.

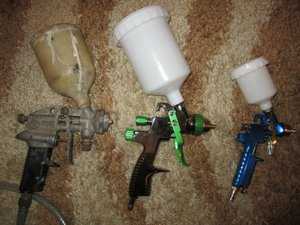

Пневматические распылители классифицируются по давлению и объему производимых работ за смену. Основные виды краскопультов, используемые в промышленности и на строительных площадках:

  • самые первые HP – высокое давление, большие потери;
  • экологичный и экономный HVLP – низкое давление, большой объем;
  • мини пистолет LVLP для автомобилей и аэрографии – малый объем, давление низкое.

Различают еще несколько видов, но они используются значительно реже, работают от компрессора большой мощности, подачу воздуха регулирует манометр.

Для бытового применения и тюнинга автомобилей применяют мини распылители – аэрографы. Их легко подключить к компрессору машины через переходник и манометр. С их помощью можно создавать покрытие мини поверхностей деталей, делают покраску автомобилей и аэрографию.

Устройство краскопульта отличается бачком для состава и его расположением. Он может быть:

  • верхним;
  • нижним;
  • отдельно стоящим, соединенным через шланг.

Разные виды краскопультов применяются для работ с краской, мелом, известью. Можно выделить для применения видов работ:

  • краскопульт для побелки;
  • покраски;
  • аэрографии.

Общее у всех моделей распылителей, что краску для краскопульта надо процеживать и лучше сделать состав более жидким – добавить растворитель или разбавить водой.

По размерам и производительности выделяют:

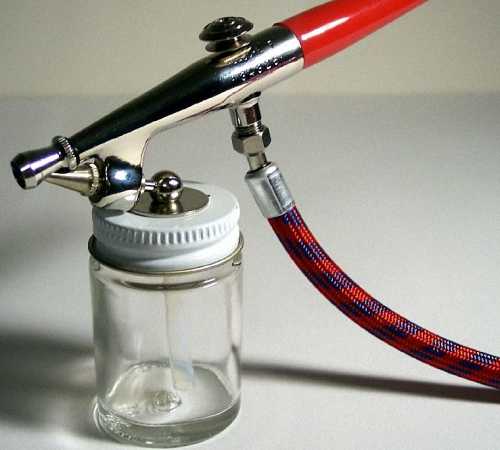

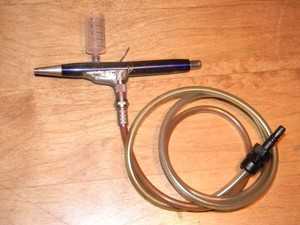

  1. Краскопульт ручной для аэрографии и покрытия небольших участков. Применяется автомобилистами при окрашивании дисков, бамперов и других деталей. Дизайнеры используют для росписи. К ним относится и безвоздушный краскопульт, способный наносить качественный слой с близкого расстояния, мини пистолет низкого давления. Небольшого компрессора и давления в 2 Атм достаточно для его работы.

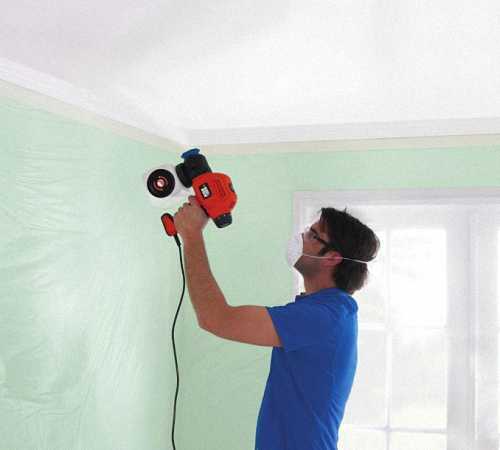

  2. Ремонт домов и квартир лучше производить электрическим мини распылителем низкого давления с верхним бачком. Можно использовать аккумуляторный пульверизатор на 20В.
  3. Для производства окраски больших площадей, металлоконструкций, цистерн и транспорта, используют пистолет HVLP и HP. У них дюза выпускает широкий факел, большая скорость покрытия. Работает оборудование от мощного компрессора, на котором стоит манометр и регулятор подачи воздуха.

Теперь мой друг знал, как выбрать краскопульт, и что пистолет HVLP не подходит для аэрографии и мини деталей.

Побелка известью требует специальных распылителей. Мини прокладки должны быть резиновые. Обычные пистолеты для краски и пинотекса известью разъедаются. Дюза должна пропускать более крупные фракции. Можно использовать аккумуляторные модели, если предстоит небольшой ремонт, и мини уплотнители имеются в запасе. Схема нанесения покрытия простая, сверху вниз и каждую плоскость от угла.

Поток воздуха, краска и форма факела – настраиваем пистолет

Делаем краскопульт самостоятельно

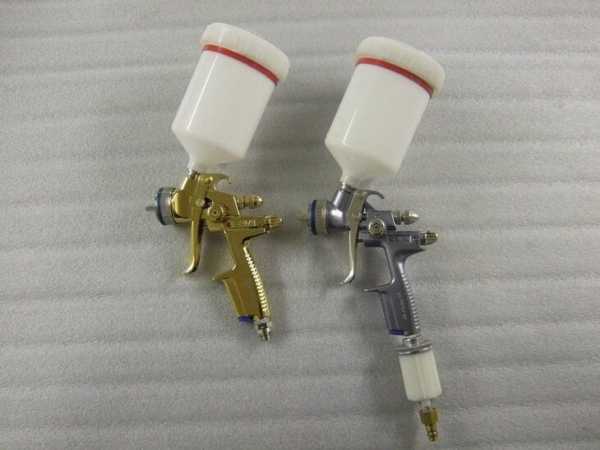

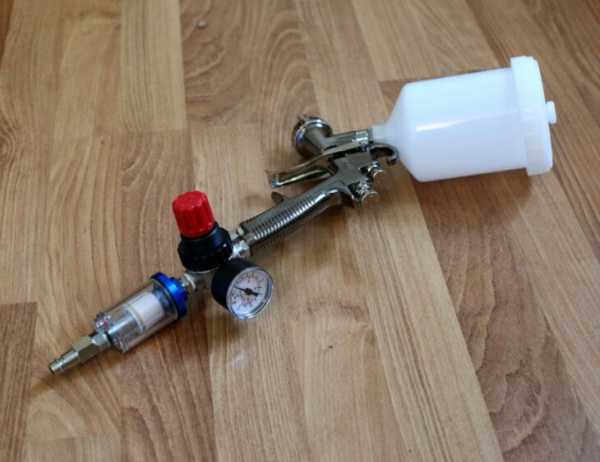

Выбор краскопульта был сделан правильно. Пистолет HVLP, с привезенным мной мощным электрическим компрессором. Теперь моего друга интересовала настройка краскопульта. Нам предстояло начать с деревянного строения, и Вадик приготовил для его покрытия Пинотекс. По моему совету он выбрал финский. Состав готов к применению. Обычную краску для краскопульта нужно разбавить. Для этого подходит растворитель, указанный на упаковке.

Перед тем, как настроить краскопульт, я рассказал другу принцип его действия.

  1. Воздух от компрессора подается в пистолет. Подвод может быть нижним и боковым.
  2. Быстрым потоком создается вакуум в трубке с краской, и жидкость поднимается вверх.
  3. Подхваченная воздухом краска проходит через дюзу, распыляется, образует конический факел и летит к обрабатываемой поверхности.

Для настройки пистолет имеет регуляторы:

  • подачи воздуха;
  • количества поступающей краски;
  • ширину и форму факела.

Для предварительной настройки своими руками  можно взять растворитель и залить его в бачок. Заодно и промоете пистолет от остатков краски. Компрессор имеет манометр, но регулятор воздуха находится на ручке.

Регулятор подачи краски выведен сбоку под бачком. Дюза не только позволяет изменять размер выходного мини отверстия, но и делать факел плоским по горизонтали или вертикали, изменять угол конуса. Обычно пистолет имеет в передней части винт, регулирующий перекрытие отверстия широкой воздушной трубки капилляром с краской.

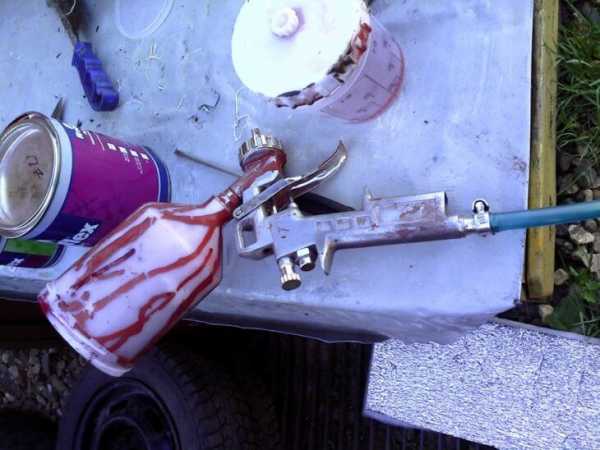

Затем мы залили в бачок пинотекс и Вадик начал ремонт деревянного домика своими руками. Он равномерно наносил грунтовку. Начал правильно, с верхнего левого угла и боковым ходом перемещался постепенно вправо. Полосы шириной в 2 метра покрывал сверху вниз одну за другой с нахлестом. Когда перешли на южную сторону, он добавил растворитель. Сделал он это правильно, поскольку легкие летучие вещества частично испарялись, не достигая бревен.

Простота конструкции на грани гениальности

Делаем краскопульт для покраски поверхностей самостоятельно

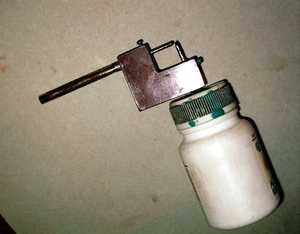

Я нашел в гараже самодельный краскопульт отца. Тогда даже шариковых ручек не было. Он представлял собой широкую бронзовую трубку диаметром 10 мм для воздуха, с завальцованым концом для уменьшения отверстия. В нее дули ртом воздух. Создатель инструмента был компрессором, регулятором и маляром одновременно.

Снизу была прикреплена тонкая медная мини трубочка, свободный конец которой опускался в баночку с краской. Торцы трубок расположены близко и в оси друг друга. Такие распылители использовали не только для аэрографии. Некоторые даже красили свои легковушки, когда делали ремонт. Примитивный аэрограф окрасит мелкие детали лучше, чем кисточка

Когда делал первый распылитель краски, за основу взял отцовское устройство краскопульта. Я сделал аэрограф из шариковой ручки своими руками. Только стержень вставил без наконечника в корпус, и через просверленное отверстие вывел виниловую трубку в бачок с краской. Со временем подключил к нему компрессор от автомобиля и даже поставил манометр.

pootdelke.ru

необходимые детали и сборка устройства для покраски своими руками

Для покраски любой поверхности необходимо иметь специальную аппаратуру и расходный материал. Купить такую технику можно на строительном рынке, но есть большой минус, связанный с высокой ценой. В такой ситуации остаётся только сделать краскопульт своими руками и использовать его при покраске стен, техники и мелких деталей.

Особенности использования пульверизатора

Собранный своими руками пульверизатор для краски уже давно используют в качестве техники для окрашивания больших поверхностей или мелких деталей. С помощью распыления получается решать любые вопросы, связанные с окрашиванием, при этом качество не зависит от материала поверхности. Такой метод отличается большим количеством положительных особенностей, которые и становятся причиной сборки миникраскопульта. К преимуществам приспособления относят следующие факторы:

  1. Краскопульт дает возможность регулировать толщину слоя краски, которая наносится на поверхность.
  2. На рабочей площади не остаётся ворса (в отличие от работы с валиком или кисточками).
  3. Сокращается время работы.
  4. Распыление экономит значительное количество краски из-за равномерного распределения.
  5. Небольшой вес, габариты и функции краскопульта позволяют использовать его пожилым людям, женщинам и малоопытным работникам.

Учитывая все положительные моменты, пульверизатор для окрашивания используют в различных сферах, в том числе и в промышленных технологиях, основанных на таком принципе нанесения краски. Краскопульт, собранный своими руками, подойдёт для применения в следующих случаях:

  1. Окрашивание стен, деревянных сооружений, заборов, мебели.
  2. Нанесение краски на поверхность автомобильных запчастей или любых других металлических деталей.
  3. В качестве средства для получения плотных имитирующих структур, которые заменяют штукатурку или аналогичные декорирующие материалы отделки.

Самодельный агрегат имеет малый срок эксплуатации, но в некоторых случаях значительно выигрывает по возможностям у производственных моделей. Создавая краскопульт, удаётся подобрать оптимальный размер, ёмкость для краски, использовать подходящую насадку для равномерно распределения. Естественно, результат работы зависит от навыков человека, но краскопульт минимизирует все ошибки, которые могут быть допущены во время работы.

Предназначение и виды прибора

Существует большое количество видов пульверизаторов, отличающихся между собой размерами и функциями. Каждый тип имеет свои плюсы и минусы, поэтому важно подобрать правильную схему модели для ручной работы. Выделяют следующие типы краскопульта:

  • электрический;
  • безвоздушный;
  • пневматический;
  • комбинированный;
  • ручной.

Каждый вид пульверизатора предназначен для определённой работы и объёмов. При сборке аппаратуры своими руками лучше всего выбирать комбинированный вариант, который будет сочетать в себе несколько функций. Это сделает распылитель действительно универсальным и необходимым инструментом в домашнем хозяйстве.

Выбор вида пульверизатора зависит от действий, которые с его помощью предстоит выполнять:

  1. В тех случаях, когда нет опыта работы с краскопультом, лучше всего использовать ручной вид. Эта модель уступает в качестве нанесения краски, но она достаточно надёжна и проста в использовании.
  2. Окрашивание поверхности краской, которая подаётся с помощью сжатого воздуха, используется исключительно в промышленности. Пневматический метод позволяет быстро и качественно наносить краску на небольшие детали и огромные площади.
  3. Безвоздушная система отличается использованием разницы давления, а не её нагнетания, как в случае с пневматикой. Здесь воздух затормаживает распыление краски на поверхность, а это даёт возможность получить множество преимуществ. Из-за сопротивления воздуха удается сэкономить расходный материал и добиться высокой скорости работы. Недостаток такого механизма в том, что слой лакокрасочного покрытия слишком тонкий, а значит, быстро деформируется.
  4. В мебельной и авиационной промышленности используют краскопульты, которые соединяют в себе безвоздушную систему с пневматической.

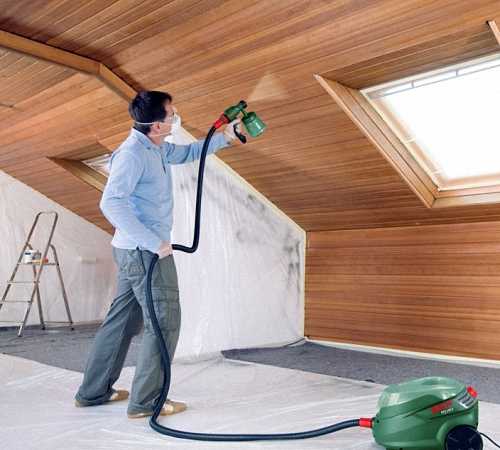

  5. Электрическая система работает от насоса, который автоматически подаёт краску в распылитель. Именно эту модель легче всего сделать в домашних условиях.

Электрическая или ручная модель пульверизатора является самой подходящей для окрашивания мелких деталей или поверхностей средней площади. Кроме того, подобные виды систем не требуют покупки дорогостоящих комплектующих, а большая часть запчастей — это подручный материал.

Самостоятельная сборка краскопульта

В домашних условиях легко собрать пульверизатор для окрашивания из встречающихся в любом гараже материалов. Для сборки понадобится выполнить следующие действия:

  1. В качестве ёмкости для краски подойдёт любой пустой бутыль с широкой головкой, но нельзя брать обычные бутылки из-под воды. Требуется ёмкость из плотного пластика.
  2. На следующем этапе необходимо использовать пенопласт высокой плотности для изготовления заготовки. Один из краёв обязательно должен соответствовать диаметру горлышка ёмкости, а нижний край быть немного шире из-за особенности пенопласта сжиматься.
  3. В заготовке проделывают дрелью отверстие. Процедура проводится только с помощью сверления. Резание или прокалывание сделает отверстие неровным и деформирует деталь. Один из туннелей обустраивается сверху вниз, а потом в него устанавливают стержень шариковой ручки. Второй туннель проделывают по горизонтали и в него устанавливают вместо стержня корпус от той же ручки.
  4. В конце детали просто соединяют. На этом сборка краскопульта считается законченной.

Легко в домашних условиях сделать пульверизатор своими руками. Как увеличить срок эксплуатации этого агрегата — уже другой вопрос, ведь стержни от ручки и пенопласт — это материалы недолговечные. Решить проблему можно путем постепенной замены простых частей на более крепкие детали. Например, стержень от ручки заменяется металлической трубкой.

Пользоваться самодельным агрегатом легко, но у многих через некоторое время появляется идея его усовершенствования. Благодаря небольшим изменениям можно значительно увеличить функциональность пульверизатора. Так, удаётся добиться тонкого напыления краски с помощью модернизации заготовки из пенопласта. Для этого проделывают дополнительное отверстие сверху вниз. Размер туннеля идентичен диаметру. Он должен проходить параллельно отверстию, в который вставлен стержень от шариковой ручки.

Благодаря таким изменениям возрастает давление, которое увеличивает скорость выхода лакокрасочного покрытия, а значит, и струя распылённой краски становится тоньше.

При правильном обустройстве отверстия появляется не только возможность делать распыление тонким слоем, но и использовать больше видов краски с различной консистенцией. Это особенно полезно, если краскопульт используют для имитации штукатурки или декорирующей структуры.

В любом случае главное знать, как сделать пулевизатор своими руками так, чтобы он не уступал по сроку эксплуатации промышленным моделям. Для этого следует предпринять следующие меры:

  1. Краски должны быть на водной основе, поскольку даже жёсткий пенопласт является материалом, который легко вступает в реакцию с различными химическими веществами, являющимися основой растворителей.
  2. Пенопласт хорош как материал, только если проводится работа краскопультом один или два раза. Для регулярной работы с этой аппаратурой лучше всего использовать резину.

Учитывая все улучшения и изменения, всё равно не получится сделать долговечный агрегат без использования металлических деталей, которые стойко перенесут нагрузки и химическое воздействие.

Создание универсального аппарата

Ручной или электрический краскопульт — это лишь начальные модели, которые подходят больше для обучения. Для больших объёмов окрашивания поверхности требуется прибор широкого спектра действия. Весь процесс сборки распылителя краски своими руками делят на несколько этапов:

  1. Алюминиевая или медная трубка с внешним диаметром не меньше 5 мм сгибается в дугу таким образом, чтобы подключить шланг, подающий воздух от пылесоса.
  2. С обратной стороны трубки к отверстию подсоединяют латунное сопло. К конструкции прикрепляют ручку, причём в качестве варианта можно использовать бакелитовое приспособление. Если получится сделать соединение и конструкция не выпирает, тогда на этом этапе работа закончена. Если ручка сильно выпирает, тогда лучше проделать пазы и соединить её с трубкой винтами, а поверхность отшлифовать.
  3. К гнезду из латуни подсоединяется трубка со всасывающим действием с диаметром, равным 2 мм. Трубка обязательно должна по длине соответствовать размеру ёмкости под краску.
  4. На следующем этапе необходимо сделать, используя подручный материал, скобу с отверстием для крепления. Дальше верхняя часть трубки сгибается в конус и зачищается.
  5. Краскораспылитель фактически готов к применению, остаётся только собрать все детали. Во время этой работы всасывающая трубка должна перемещаться до того момента, пока её верхний конец не будет располагаться наравне с соплом.
  6. Дальше необходимо устройство настроить путём проведения нескольких тестов. Регулируется высота торца трубки для того, чтобы краска распылялась тонким слоем.
  7. После того как будет проведена настройка аппарата, всасывающая трубка фиксируется на необходимом уровне и спаивается с гнездом, которое находится на ёмкости с краской.
  8. Затягиваются все крепёжные элементы. Краскопульт полностью готов к работе.

Расширить сферу использования этого агрегата можно путём увеличения или уменьшения силы подачи краски. Для этого достаточно изменить диаметр сопла.

Распылитель из старого холодильника

В качестве основы для сборки своими руками самодельного краскопульта часто используют старый холодильник. Работа трудная и продолжительная, но в итоге получится сделать распылитель с высокой надёжностью и долговечностью. Для создания краскопульта из холодильника потребуются следующие детали:

  • фильтр;
  • доска;
  • хомуты 20 мм;
  • шланги длиной 40 см и 10 см;
  • проволока;
  • ёмкость;
  • компрессор.

Дальше необходимо всё это собрать в одно целое, используя части холодильника как основу. Вначале необходимо закрепить компрессор на деревянной поверхности. От этой детали отходит три трубки, поэтому предварительно следует подключить компрессор к электросети и понять, какая из них отвечает за нагнетание воздуха и является основным выходом. Другой патрубок является входом. К обеим трубкам прикрепляются шланги и закрепляются хомутами. Другие концы шлангов вставляются в отверстия ресивера, который легко сделать из старого огнетушителя.

Ресивер закрепляется на компрессоре, но дополнительно к нему необходимо подключить манометр для определения давления во время работы. На стыке шлангов дополнительно подключается фильтр, который очищает захватываемый воздух от грязи. Последний этап — это подключение ёмкости с краской.

Бытовой краскопульт устроен без каких-либо сложностей, поэтому такой агрегат способен собрать даже новичок в домашних условиях. В качестве материалов подойдёт старый холодильник, пылесос или ненужные запчасти, скопившиеся в гараже. Главное, следовать правилам при сборке пульверизатора, ведь от этого зависит качество работы и срок эксплуатации прибора.

obrabotkametalla.info

Как сделать краскопульт своими руками для покраски авто

Пульверизатор – незаменимая вещь для домашнего хозяйства. Покрасить автомобиль, сделать ремонт, побелить деревья гораздо проще, если под рукой имеется распылитель. В пневматическом краскопульте жидкий состав расщепляется на мельчайшие частицы под действием воздуха. Электрический пульверизатор работает без использования воздуха – красящее средство с силой выбрасывается наружу давлением, которое создает электродвигатель. Если дома не оказалось распылителя, то сделать краскопульт можно самостоятельно, при этом простые модели требуют всего 15-20 минут времени на изготовление.
Пневматический краскопультЧтобы изготовить краскопульт своими руками, потребуется пульверизатор и немного времени
[contents h3 h4]

Изготовление краскопульта

Собрать пульверизатор для краски своими руками можно из подручных средств. В зависимости от выбранной модели вам потребуются пластиковая бутылка или шариковая ручка, пылесос или компрессор от старого холодильника, автомобильная камера или пустой баллончик от дезодоранта. Для различных целей подбирается свой вариант распылителя. Самодельный пульверизатор, для работы которого используется собственное дыхание, подойдет для покраски небольших поверхностей. Чтобы собрать качественный краскопульт для покраски авто своими руками, придется использовать более сложные модели. Начнем изготовление распылителей с простых конструкций, постепенно усложняя процесс.

Вариант №1: изготовление распылителя из шариковой ручки

Ручной пульверизатор из обычной ручки используется для покраски небольших деталей. Качество распыления зависит от точности сборки. Для этой модели вам потребуются:

  • Шариковая ручка и стержень из нее
  • Емкость для краски – подойдут бутылочка или стеклянная баночка с широким горлышком
  • Винная пробка
  • Шприц
  • Клей, спирт, зубочистка

Чтобы собрать пульверизатор своими руками, нужно разобрать шариковую ручку и срезать зауженный конец корпуса – это увеличит диаметр отверстия. Из стержня шприцем выдувается паста, затем трубочка промывается спиртом. Носик шприца для этого разогревается и расширяется зубочисткой.

Из винной пробки вырезается уголок – примерно четверть. По центру основания пробки и в крышке бутылочки сверлится отверстия такого же диаметра, как стержень. Перпендикулярно этому отверстию в тонкой стенке пробки горизонтально сверлится дырочка под корпус ручки. Пустой стержень и корпус ручки вставляются в отверстия и выводятся перпендикулярно с минимальным зазором.

Стержень вставляется в крышку бутылочки, на которую приклеивается пробка. Маленький краскопульт готов – теперь нужно лишь дуть в корпус ручки, чтобы началось распыление краски. Весь автомобиль таким устройством не перекрасить, но точечная покраска будет быстрой и экономичной.

“Мини краскопульты для покраски авто можно сделать с использованием вместо винной пробки деревянного бруска, текстолита, пенопласта и даже пластилина, если вообще ничего нет под рукой”

Вариант №2: изготовление пульверизатора с пистолетом

Чтобы распылитель было удобнее держать, изготавливается пистолет. Можно использовать обычную фанеру. Трубка диаметром 4 мм Г-образно изгибается. Один ее конец соединяется с пылесосом, на другом делается резьба для выточенного на станке сопла. В одной заготовке из фанеры в виде пистолета делается углубление под трубку, вторая остается плоской. Так собирается ручка.

В стеклянную емкость вставляется трубка диаметром 2 мм через переходник. Можно взять штепсельное латунное гнездо. Из листовой стали вырезается держатель для бачка – скоба с ушками для крепления к пистолету и дыркой под горлышко баночки. Еще один самодельный краскопульт для покраски авто готов.

Вариант №3: изготовление распылителя из пластиковой бутылки

Этот ручной краскопульт для авто изготавливается из пластиковой бутылки с возможностью нагнетания давления воздуха насосом. Необходимо заранее подготовить некоторые детали и инструменты:

  1. Пластиковая бутылка объемом 0,5 литра или больше
  2. Автомобильный ниппель
  3. Старый аэрозольный баллончик от краски
  4. Клей, автогерметик
  5. Насос

Сделать краскопульт в домашних условиях из этих материалов можно следующим образом:

  • Отрежьте от баллончика верхушку так, чтобы остался только распылитель для баллончика с краской и трубочка от него
  • В бутылочной крышке проделайте отверстие для трубочки
  • На расстоянии 3 см от пробки прожгите отверстие для автомобильного ниппеля и вставьте его изнутри. Отверстие заделайте автогерметиком
  • Налейте процеженную краску, закрутите крышку с распылителем

Краскопульт для покраски авто своими руками готов. Остается лишь подсоединить его к насосу и накачать воздух – достаточно сделать 10 движений. При использовании ручного пульверизатора необходимо как можно тщательнее процеживать краску, чтобы распылитель не засорялся.

Вариант №4: изготовление пульверизатора из аэрозольного баллончика

В том, чтобы изготовить краскопульт из баллончика своими руками, нет ничего сложного. Самое главное – соблюдать технику безопасности.

Способ А

Вам потребуются:

  • Бесшовный баллончик из-под дезодоранта с выступающим штырьком распылителя
  • Шприц
  • Виниловая трубочка диаметром с носик шприца

Несколько несложных манипуляций помогут вам самостоятельно сделать баллончик с краской:

  1. Снимите с дезодоранта пластиковую верхушку
  2. Наденьте виниловую трубочку на носик шприца
  3. Обрежьте винилку так, чтобы она наполовину надевалась на торчащий из баллончика распылитель – клапан должен свободно входить внутрь
  4. Заправка краски в баллончик производится из расчета не более 1/2 от объема аэрозоля
  5. Не снимая виниловой трубочки со шприца, наберите им краску
  6. Поставьте баллончик на твердую поверхность, наденьте свободный конец винилки на клапан, вдавите его носиком шприца и влейте жидкость – именно так можно заправить баллончик краской быстрее всего, повторяя процедуру несколько раз

Теперь необходимо создать давление внутри баллончика, то есть закачать в него воздух.

Перед закачкой воздуха обязательно поместите баллон в мешочек из плотной ткани – в случае разрыва всё содержимое останется в мешке, а руки не будут поранены.

В баллончик накачивается не более 3 атмосфер. В качестве переходника используется защитный наконечник от иглы шприца. Вдавив клапан в баллончик, вы откроете доступ воздуха из компрессора. Если процесс идет нормально, то краска внутри начнет булькать. В крайнем случае можно накачивать воздух при помощи шприца, но это займет много времени.

Осталось только надеть кнопку от распылителя обратно на клапан. Чтобы руки при работе оставались чистыми, можно приобрести специальную насадку – пистолет для баллончика с краской.

Способ Б

Если у баллончика, который выбран для распылителя, нет выступающего клапана, то заправить баллончик краской своими руками можно следующим образом. Для этого потребуются:

  • Игла для накачки мяча
  • Очищенный от пасты стержень авторучки (диаметр 3 мм)
  • Большой шприц
  • Баллон из-под краски без штырька распылителя
  • Насос или компрессор

Чтобы заправить аэрозольный баллончик своими руками, отрежьте от стержня 2 см, наденьте на иглу для накачки мяча – приспособление потребуется для нагнетания в баллон воздуха. На шприц насадите кусочек от стержня в 3 см. Возьмите кнопку от баллончика, выньте из нее резиновый уплотнитель, который стоит в месте распыления. Насадите кнопку обратно на баллон, вставьте в отверстие шприц с закачанной краской, нажмите на кнопку и загоните краску в баллон. Вставьте в это же отверстие иглу с переходником из стержня, нажмите кнопку, закачайте воздух. Объем краски – 50%, давление воздуха – не более 3 атмосфер.

Способ С – изготовление многоразового баллончика

Чтобы сделать пульверизатор своими руками многоразового использования из баллончика с возможностью быстрой подкачки воздуха, потребуются следующие инструменты и материалы:

  • Баллончик из-под краски
  • Автомобильный ниппель
  • Паяльник, молоток, кусочек деревянного бруска

Суть данной конструкции в том, чтобы в дно баллончика вставить ниппель для закачки воздуха. Сделать распылитель краски в домашних условиях такого типа можно следующим образом:

  1. Очистите ниппель от резины
  2. Залудите дно баллончика по центру и ниппель
  3. Просверлите в днище отверстие диаметром с ниппель
  4. Аккуратно вбейте ниппель в отверстие через деревяшку, чтобы не повредить край, запаяйте его
  5. Влейте в баллон растворитель для прочистки, поместите его в плотный мешок из ткани, закачайте через ниппель воздух – не более 3 атмосфер и испытайте распылитель

Так изготавливается многоразовый баллончик для краски, который используется для нанесения красящих составов.

Вариант №5: изготовление распылителя с компрессором

Долго дуть в трубочку из-под ручки, чтобы покрасить деталь автомобиля, очень трудно. Лучше изготовить электрический краскопульт своими руками с автоматической подачей воздуха. Для его изготовления подойдут пылесос или компрессор от старого холодильника.

Способ А – использование пылесоса

Если в хозяйстве остался советский пылесос, то функция выдува воздуха у него уже имеется. Сделать пульверизатор своими руками из пылесоса можно так:

  1. Снимите с пылесоса фильтры, тщательно очистите его пыли
  2. Соединения обмотайте скотчем, чтобы уменьшить утечку воздуха, а значит, сделать давление постоянным
  3. Соедините шланг на выдув с краскопультом

Если у пылесоса нет функции выдува, то можно ее получить, не трогая внутренности аппарата. Для этого возьмите плотный полиэтиленовый мешок для мусора размером с пылесос, найдите еще один шланг. Сделать пульверизатор с компрессором можно следующим образом:

  • Выньте пылесборник
  • Оденьте на пылесос полиэтиленовый мешок и плотно замотайте скотчем края мешка вокруг места, откуда выходит шланг
  • В противоположном углу сделайте небольшое отверстие, вставьте в него второй шланг, плотно обмотайте место соединения скотчем
  • Сделайте отверстие для провода, обмотайте его скотчем

У такого пылесоса родной шланг всасывает воздух, а дополнительный его выдувает.

Способ Б – использование компрессора от холодильника

Так как работа компрессора прерывиста, то потребуется изготовление ресивера. Он будет гасить перепады давления. Сделать его можно из:

  1. Пустого огнетушителя с объемом 5 л
  2. Пустого газового баллона
  3. Автомобильного колеса
  4. Двух труб, одновременно служащих подставкой под компрессор
Компрессор от холодильника для краскопультаС помощью компрессора от холодильника вы сможете изготовить качественный краскопульт

Каждый из этих ресиверов выравнивает давление воздуха и равномерно подает его на краскопульт. Рассмотрим, как сделать ресивер из автомобильного колеса:

  • Возьмите штампованное бескамерное колесо
  • Установите в нем дополнительный сосок
  • Подключите компрессор через сосок с ниппелем
  • Сделайте отводку шланга на распылитель через сосок без ниппеля

Самодельный пульверизатор для покраски авто с компрессором от холодильника и ресивером поможет покрасить отдельные детали машины.

Дополнительные принадлежности

Изготавливая краскопульт и работая с ним, необходимо соблюдать технику безопасности. Например, респиратор можно сделать своими руками. Также очень удобной будет подставка под распылитель.

Изготовление респиратора

Чтобы сделать респиратор в домашних условиях, понадобятся следующие материалы:

  1. Большая пластиковая бутылка с плоским дном
  2. Пластмассовая трубка (5-6 см), которую можно надеть на бутылочное горлышко
  3. Пробка, которой можно изнутри заткнуть трубку
  4. Вата, марля
  5. Активированный уголь – 4 таблетки
  6. Термоклей, ножницы, зажигалка

Этапы изготовления:

  • Отрежьте от нижней части бутылки кусок 13-15 см, просверлите в дне много дырок, на срезе сделайте фигурный вырез для носа. Опалите края зажигалкой. Примерьте конструкцию, чтобы было удобно
  • Отрежьте от верхней части горлышко и два сантиметра бутылки – это будет крышка для нижней части. Намажьте ее по диаметру клеем и насадите на дно с дырочками
  • Через горлышко вставьте вату, чтобы закрыть дырочки
  • Намажьте клеем пробку, вставьте ее в трубку. Когда клей высохнет, просверлите в пробке побольше дырок
  • На внутреннюю сторону положите сложенную марлю, насыпьте измельченные 2 таблетки угля, прикройте ватой. Насыпьте еще 2 таблетки угля, закройте сложенной марлей. Попробуйте, как дышится
  • Насадите трубку с фильтром на горлышко бутылки, приклейте
  • Обмотайте все стыки изолентой, сделайте крепежные резинки

Изготовление держателя для краскопульта

Простейшая подставка для краскопульта своими руками делается из листа фанеры толщиной 10 мм. Из нее выпиливается квадрат 25*25 см, в котором вырезается круг диаметром немного меньше, чем у емкости под краску. В паз, пропиленный от края заготовки к отверстию, вставляется пистолет. Подставка устанавливается на ножки. Их высота подбирается так, чтобы оставалось место для шланга.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Распылители для краски изготавливаются в домашних условиях из различных подручных средств. Использование таких инструментов связано с риском для здоровья, поэтому делать и применять их нужно с соблюдением техники безопасности. Качество результата при покраске зачастую зависит от точности сборки той или иной модели.

krasimavtomobil.ru

Как своими руками соорудить многофункциональный краскопульт

Для качественной, аккуратной и равномерной покраски любой поверхности целесообразно использовать такое устройство как пульверизатор или, как его ещё называют – краскопульт. Благодаря данному устройству можно создать качественное лакокрасочное покрытие на площади большого размера, при этом без образования подтёков, разводов или неокрашенных участков. При этом каждый человек, который не боится физической работы, может самостоятельно изготовить пульверизатор.

Преимущества использования самодельного краскопульта

К основным преимуществам краскопульта при окрашивании любых поверхностей можно отнести следующие параметры:

  • равномерное нанесение лакокрасочного слоя;
  • на окрашенной поверхности не остаётся ворса от валика либо щетинок от кисти;
  • все работы по покраске сокращаются в несколько раз по времени, чем с использованием других инструментов;
  • очень экономный расход краски;
  • небольшой вес и габариты краскопульта;
  • неприхотливость в использовании.

В большинстве случаев пульверизатор используют в следующих целях:

  • при покраске мебели, забора и других сооружений из древесины;
  • покраска металлических поверхностей, в том числе и автомобиля;
  • для получения плотных структур имитирующих, штукатурку и другие декоративные поверхности.

Наверное, мало кто знает, что иногда пульверизатор, изготовленный заводским способом, уступает в качестве нанесения краски самодельным краскопультом. Естественно, что много зависит от навыков человека проводящего покраску, а не только от инструмента.

Разновидности и основное предназначение пульверизаторов

На сегодняшний день различают следующие типы краскопультов:

  • ручной пульверизатор;
  • пневматическое устройство;
  • безвоздушная система;
  • комбинированные краскопульты;
  • электрический инструмент.

В зависимости от типа краскопульта его используют в следующих ситуациях.

1. Для людей, не имеющих достаточного опыта в покрасочных работах, оптимальным считается ручное оборудование. Несмотря на то, что получаемое качество слоя краски не самое идеальное, из-за простоты использования и надёжности с ручным краскопультом справится даже новичок.

2. При использовании пневматического инструмента подразумевается нанесения лакокрасочного слоя под воздействием сжатого воздуха. Данный метод применим на больших предприятиях в различных промышленных отраслях. Использование пневматического краскопульта позволяет окрашивать как небольшие детали, так и площади огромных размеров.

3. Безвоздушная система нанесения краски подразумевает использование разницы давления при выходе лакокрасочного материала из сопла краскопульта. При этом воздух затормаживает скорость потоков краски, а не как в случае с пневматической покраской нагнетает давление. Хочется отметить, что данный метод окрашивания имеет ряд преимуществ:

  • высокая экономичность;
  • большая скорость проведения работ;
  • лёгкость в нанесении краски на большие площади.

Такой способ получил широкое распространение при окрашивании вагонов железнодорожного состава или при вскрытии последних антикоррозионными материалами. Единственным недостатком такого метода является слишком тонкий слой лакокрасочного покрытия, который легко повреждается при механическом воздействии.

4. Комбинированный способ нанесения краски объединил в себе оба ранее рассмотренных метода. Такой вариант окрашивания нашёл применение в мебельной и авиационной промышленности.

5. Электрическая система краскопульта подразумевает наличие насоса, благодаря которому и происходит распыление краски. Такая система наиболее применима в домашних условиях.

Как соорудить краскопульт с использованием подручных материалов?

Для того чтобы соорудить устройство для нанесения краски из подручных материалов понадобится сделать следующее.

  1. В качестве ёмкости для лакокрасочного материала можно использовать бутыль с широкой горловиной.
  2. На следующем этапе из пенопласта высокой плотности нужно вырезать деталь, один край которой в точности должен соответствовать диаметру ёмкости для краски и при этом очень плотно входить внутрь. Так как пенопласт материал пористый и может сжиматься, лучше сделать нижний край заготовки на пару миллиметров шире.
  3. В пенопластовой заготовке высверливаются отверстия. Хочется подчеркнуть, что нужно именно сверлить, а не прокалывать или вырезать, в противном случае можно просто испортить заготовку. Одно отверстие обустраивается сверху вниз, внутрь которого всовывается стержень от обыкновенной шариковой ручки. Второе отверстие, сверлят по горизонтали, но вместо стержня просовывают корпус от той же ручки;
  4. В завершение нужно просто соединить две детали и краскопульт готов к использованию.

Регулировки потока распыления краски осуществляют путём смещения запчастей шариковой ручки друг относительно друга. Такое устройство подойдёт для создания плотного слоя лакокрасочного материала либо для имитации различных текстур.

Для продления эксплуатационного ресурса данного вида краскопульта нужно заменить детали, позаимствованные с авторучки на металлические аналоги. Ёмкость для краски нужно выбирать в соответствии с объёмом проводимых покрасочных работ.

Усовершенствование самодельного краскопульта

Для нанесения более тонкого напыления необходимо произвести определённые доработки краскопульта. В заготовке, вырезанной из пенопласта, проделывается дополнительное отверстие по направлению сверху вниз. Оно должно проходить параллельно стержню шариковой ручки и иметь идентичный диаметр. Благодаря данной манипуляции давление в ёмкости с красителем значительно возрастёт, что позволит увеличить струю лакокрасочного материала.

Если обустроить отверстие в корпусе ручки и вставить в него ещё один стержень – это позволит наносить краску более тонким слоем, что значительно расширит ассортимент используемых красителей с различной консистенцией.

Чтобы самостоятельно изготовленный краскопульт прослужил как можно дольше, необходимо учесть определённые нюансы:

  • применение пенопласта в качестве материала для одной из деталей краскопульта позволяет использовать его только с красителями на водной основе. Краски, в состав которых входят различные растворители, просто расплавят пенопласт, приведя прибор в полную негодность;
  • чтобы добиться большей универсальности краскопульта лучше поменять пенопласт на резину, которая не боится химически активных компонентов, используемых в лакокрасочных материалах;

Хочется отметить что, несмотря на внесение различных усовершенствований, такая модель краскопульта вряд ли проработает достаточно долго.

Краскопульт широкого спектра применения

Чтобы соорудить краскопульт своими руками с более широким спектром использования понадобится пластиковая либо стеклянная ёмкость с горлышком, диаметр которого составляет 20 мм. После подготовки тары под краску нужно провести следующие манипуляции:

  1. Необходимо взять алюминиевую либо медную трубку диаметром 5 мм и согнуть её. К отверстию на нижнем конце нужно подсоединить шланг подающий воздух от пылесоса.
  2. К другому концу присоединяется латунное сопло. В качестве рукоятки можно использовать бакелитовую ручку. Если деталь получается достаточно широкой, то по профилю трубки вырезается паз. Затем полученные части рукоятки соединяются винтами и шлифуются.
  3. После этого берётся всасывающая трубка, диаметр которой равен 2 мм и вставляется в гнездо из латуни. Трубка по длине должна соответствовать используемой ёмкости под краску.
  4. На следующем этапе сооружается стальная овальная скоба с отверстием под гнездо. Затем верхняя часть трубки сводится в конус и зачищается.
  5. После этого приступают к сборке краскопульта, для чего всасывающая трубка перемещается до момента, когда верхний конец будет располагаться на оси сопла.
  6. Далее, полученный механизм тестируется и настраивается. Для этого регулируется высота торца трубки до момента пока не будет получаться тонкий равномерный слой лакокрасочного материала.
  7. После достижения необходимого результата всасывающая трубка фиксируется на необходимом уровне путём спайки с гнездом, которое крепится на крышке ёмкости под краску.
  8. Теперь затягиваются все элементы краскопульта и он готов к использованию

Чтобы максимально расширить сферу использования самодельного краскопульта можно применять сопла с разным диаметром.

Изготовление краскопульта из частей старого холодильника

Такой вариант самостоятельного изготовления пульверизатора является самым трудоёмким и продолжительным, хотя сам инструмент получится надёжным и многофункциональным. Для создания краскопульта своими руками из старого холодильника нужно подготовить следующие запчасти:

  • компрессор;
  • удобная ёмкость для краски;
  • набор шлангов: один 40 см и два по 10 см;
  • хомуты диаметром 20 мм;
  • автомобильный фильтр;
  • стальная проволока;
  • кусок деревянной доски и шурупы.

После того как все запчасти будут подготовлены нужно выполнить ряд следующих мероприятий:

  • в качестве ресивера можно использовать огнетушитель либо старую канистру или другую металлическую плотно закрывающуюся тару;
  • первоначально необходимо закрепить компрессор на деревянной основе;
  • стандартный компресс от холодильника имеет три медные трубки, одна из которых запаяна;
  • для определения необходимого патрубка нужно подключить компрессор к электросети и методом проб определить из какого отверстия нагнетается воздух – это и будет основным выходом. Соответственно свободный открытый патрубок – это вход. К обоим концам прикрепляются шланги соответствующего диаметра, места соединений которых фиксируются хомутами;
  • запаянная трубка изначально предназначается для смазки компрессора и, если мотор работает без проблем, то её лучше не трогать;
  • в ресивере высверливаются два отверстия, в которых закрепляются два шланга: патрубок, который длинее будет соединён с входом компрессора, а короткий, соответственно с выходом;
  • для контроля нагнетаемого давления нужно закрепить манометр;
  • ресивер закрепляется на основании компрессора;
  • одним шлангом соединяются оба устройства, а второй патрубок присоединяется к фильтру, основной целью которого является очистка воздуха от различного вида грязи;
  • на завершающем этапе подключается распылитель краски;

Учитывая то, что краскопульт получается достаточно массивным, к деревянной основе можно для удобства прикрепить колеса.

Как правильно пользоваться краскопультом – полезные советы

После того как один из вариантов понравившегося краскопульта готов можно приступать к покраске, для успешного проведения которой нужно следовать советам от профессионалов.

  1. При распылении краски не стоит долго задерживаться на одном участке, в противном случае слой получится слишком толстым.
  2. Струя краски должна направляться строго перпендикулярно к окрашиваемой детали, иначе сильно увеличиться расход лакокрасочного материала.
  3. Для получения идеально ровного слоя краски, краскопульт желательно перемещать круговыми движениями.
  4. Каждый последующий слой лакокрасочного покрытия должен наноситься после полного высыхания предыдущего.
  5. Прежде чем приступать к покраске важно качественно подготовить окрашиваемую поверхность.

Хотя изготовление краскопульта своими руками процесс трудоёмкий и длительный, но он позволит значительно сэкономить на инструменте и расходе лакокрасочного материала.

propotolok.guru

Как сделать краскопульт своими руками (для покраски автомобиля, стен и других поверхностей)

Для равномерной, аккуратной и качественной окраски поверхности любого типа целесообразнее использовать такое устройство, как краскопульт или, как ещё в народе его называют, пульверизатор. Применение такого приспособления позволяет создать лакокрасочное покрытие высокого качества на площади различного размера, при этом практически полностью исключая возможность создания разводов, подтёков и неокрашенных участков. Однако приобретение краскопульта в торговой сети — дело затратное, и не всегда оправданное. Надёжнее и гораздо дешевле изготовить самодельный краскопульт своими руками.

Описание и сферы применения

Существуют следующие типы краскопультов:

  • Ручной.
  • Пневматический.
  • Безвоздушный.
  • Комбинированный.
  • Электрический.

В зависимости от типа и принципа действия краскопульты применяются в следующих случаях:

  1. Оптимальным применение ручного оборудования считается для людей, не имеющих достаточного опыта в проведении покрасочных работ. Из-за простоты оборудования качество слоя покрытия получается неидеальным.
  2. При применении инструмента пневматического типа подразумевается нанесение слоя лакокрасочных веществ под воздействием сжатого воздуха. Этот метод используется в различных отраслях промышленности на больших предприятиях. С помощью краскопультов пневматического типа производится окрашивание как малогабаритных деталей, так и площадей больших размеров.
  3. Система безвоздушного нанесения лакокрасочного покрытия подразумевает использование разницы давления при выходе краски из сопла распыления краскопульта. Действие воздуха при этом затормаживает скорость распыления вещества, а не как в случае с пневматическим оборудованием, нагнетает давление. Этот принцип действия имеет ряд преимуществ: высокую скорость выполнения работ, экономичность потребления краски, лёгкость при нанесении покрытия на огромные площади. Единственным минусом можно назвать тонкий слой нанесения покрытия, который легко может быть повреждён при физическом воздействии.
  4. Комбинированный метод покраски объединил в себе оба метода, что позволяет использовать его в авиационной промышленности и мебельном производстве.
  5. Система краскопульта электрического типа подразумевает использование насоса, благодаря чему и осуществляется процесс распыления красящего состава. Применение такой системы получило наибольшее распространение.

Среди основных функциональных элементов пульверизатора можно выделить:

  • Корпус — имеет в наличии два клапана, которые всасывают воздух и нагнетают красящее вещество. Головка может свободно вращаться, для возможности легко изменять направление краски.
  • Напорная часть — отвечает за создание давления при передаче красящего состава. Выполнена в виде рукава, изготовленного из различного материала (резина, полиуретан).
  • Всасывающая часть — оборудована системой фильтрации, которая предотвращает засорение распылителя при работе.
  • Удочка — состоит из двух частей, предназначена для регулировки длины самого краскопульта.
  • Насос — располагается внутри корпусной части. Принцип работы основан на взаимодействии между собой поршней механизма.
  • Бачок для красящего материала.
  • Крышка для плотного закрывания бачка.



Достоинства и недостатки

Среди основных преимуществ, применения пульверизатора, можно отметить:

  • Небольшая стоимость, по сравнению с пневматическим оборудованием для покраски поверхности.
  • Простота конструкции позволяет пользоваться инструментом любому человеку, даже не имеющему опыта работ по окрашиванию.
  • Равномерное и быстрое нанесение состава для покраски на поверхность любого вида и размера.
  • Простой ремонт при возникновении небольших поломок.

Однако, наряду с неоспоримыми преимуществами ручных краскопультов, есть и некоторые недостатки:

  • Необходимость постоянного поддержания давления воздуха, что не очень удобно при осуществлении рабочего процесса, так как скачки давления существенно ухудшают равномерность подачи струи краски на поверхность. Особенно эта проблема актуальна для начинающих неопытных мастеров.
  • Необходимость использовать красящие материалы на водоэмульсионной основе.
  • Образование так называемого тумана, когда мелкие частицы лакокрасочного покрытия оседают не только на поверхность окрашиваемой детали, но и способны оседать на соседние предметы. Поэтому при подготовке к окраске поверхности, соседние части изделия, покрывают защитной плёнкой из полиэтилена.



Для побелки

С помощью краскопульта можно выполнить не только окраску поверхности, но и побелку стен. Для изготовления такого устройства понадобится наличие стеклянного или пластикового резервуара для жидкости с диаметром не менее 3 см. Кроме этого, нужно подготовить алюминиевую или медную трубку длиной 200 мм и диаметром 4 см. Трубку необходимо выгнуть и соединить со шлангом пылесоса или баллоном распылителя.

Наконечником будет являться сопло из латуни, которое можно приобрести в торговой сети или изготовить самостоятельно. Различные варианты конструктивного изготовления сопла могут создать возможность применения краскопульта в различных режимах покраски или побелки.

Затем нужно приготовить гнездо от штепсельного разъёма и вставить в него трубку, диаметром 2 мм. После изготовления металлической скобы один её конец соединяем с конусной частью механизма.

Далее соединяем все элементы изделия и производим настройку трубки, которая будет всасывать воздух. Фиксируем эту трубку, с помощью паяльного устройства или клея, строго по оси. Дополнительно устанавливаем соединительную гайку.

Проверка работоспособности прибора осуществляется пробной покраской, при этом нужно следить, чтобы распыление было качественным и равномерным.

Для водоэмульсионной краски

При маленьком объёме покраски можно сделать вполне работоспособное устройство из обычной шариковой ручки. Такой пульверизатор прекрасно будет работать с красящим средством объёмом до одного литра. Для изготовления такого миникраскопульта понадобится обыкновенная шариковая ручка и кусочек резины, пенопласта или пластика прямоугольной формы.

Снимаем минь наконечник в нижней части ручки и извлекаем чернила. При невозможности снять стержень можно аккуратно обрезать его, чтобы воздух свободно проходил через полость трубочки.

Экспериментально подбираем диаметр отверстия, полученного путём срезания конусообразной части, пока не добьётесь необходимого качества окрашивания.

Для удаления пасты из стержня можно воспользоваться спиртовым раствором. Далее при помощи дрели делаем отверстия в прямоугольной заготовке. Диаметр отверстия должен соответствовать диаметру трубки со стержнем. Стержень углубляется в трубку не более чем на 3 мм. При соединении деталей не забываем их смазывать клеящим составом. Помните, что именно качественное соединение деталей между собой является в дальнейшем результатом качественной работы краскораспылителя.

Погрузив всю деталь в ёмкость с красящим веществом, дуем в трубку распылителя. При этом под действием воздушного вихря краска будет выталкиваться из распылителя. Если это происходит с большим усилием, то необходимо дополнительно сделать состав красящего вещества более жидким при помощи специальных растворителей для краски.

Из старого холодильника

Этот вариант изготовления устройства для покраски считается самым продолжительным и трудоёмким, хотя терпение не пройдёт бесследно и в результате устройство получится многофункциональным и надёжным. Чтобы сделать краскопульт, понадобятся некоторые запчасти от старого холодильника:

  • Компрессорный агрегат.
  • Ёмкость для красящего вещества.
  • Хомуты (диаметр 20 мм).
  • Соединительные шланги (один длиной 40 см, два по 10 см).
  • Фильтр автомобильный.
  • Проволока стальная.
  • Доска из дерева и набор шурупов.

После приготовления комплектующих деталей, можно приступить к сборке пульверизатора:

  • Любой огнетушитель или металлическая канистра с плотно закрывающейся крышкой прекрасно подойдут в качестве ресивера.
  • Первым делом необходимо расположить и закрепить компрессор на основе из деревянных досок.
  • Холодильный компрессор стандартного изготовления имеет три трубки из меди, одна из которых запаяна.
  • Подключить компрессор к питающей электрической сети и экспериментальным методом определить вход и выход воздуха в устройстве. После чего подсоединяем соединительные шланги, а места соединения плотно фиксируем хомутами.
  • Трубка с запаянным концом служит для подачи смазки внутрь компрессора. Если агрегат функционирует без проблем, то с ней лучше не производить никаких действий.
  • Затем, в корпусе ресивера нужно просверлить два отверстия, в которых устанавливаются шланги. Длинный патрубок соединён с входом компрессора, а короткий, соответственно, с его выходом.
  • Желательно, для возможности контроля давления в ресивере, на его корпусе закрепить манометр.
  • Ресивер необходимо закрепить на основании рядом с компрессором.
  • Произвести соответствующее подключение шлангов, причём для очистки входящего воздуха на входе ставим фильтрующий элемент.
  • Завершающим этапом буде установка распылителя красящего состава.

Для лучшего перемещения всего агрегата, учитывая его большие габариты, можно конструкцию снабдить колесиками.

Выбор устройства и меры безопасности

При изготовлении пульверизатора для покраски авто важным условием качественной работы считается правильный выбор компрессора. Он сможет обеспечить необходимое давление воздуха для распыления краски. С этой задачей прекрасно справляются многие модели старых пылесосов, которые имеют функцию выдувания воздуха, наравне со стандартной функцией его вдувания. Современные модели пылесосов такого режима работы не имеют.

Для обеспечения постоянной подачи воздуха и тем самым возможности качественного окрашивания поверхности необходимо в конструкцию краскопульта обязательно включать ресивер. Для выполнения этой задачи можно применять автомобильную резиновую покрышку или футбольный мяч. Именно это нехитрое устройство создаёт универсальность работы всей системы окрашивания.

При проведении работ по покраске любой поверхности с использованием краскопульта необходимо соблюдать основные правила безопасности: использовать защитную спецодежду, краскоступы, респиратор или маску для защиты дыхательных путей организма человека и глаз от мелких частиц красящего вещества.

Перед началом процесса окраски обязательно проверьте краску на вязкость. Слишком густая краска будет плохо распыляться и постоянно засорять сопло краскопульта. Выполнение этого условия поможет избежать многих поломок оборудования.

Советы по правильной эксплуатации

Для успешного окрашивания любой поверхности рекомендуется пользоваться полезными советами от профессионалов:

  • При распылении красящего вещества не нужно долго задерживаться на одном месте, чтобы слой не получался слишком толстым.
  • Направлять струю краски необходимо строго перпендикулярно к поверхности окрашиваемой детали, иначе возможен большой расход краски.
  • Для создания ровного слоя желательно производить окраску круговыми движениями.
  • Только после полного высыхания предыдущего слоя краски нужно наносить новый слой.
  • Перед началом процесса окрашивания необходимо произвести качественную подготовку поверхности.
  • Краска, которая используется в работе, не должна иметь никаких комков и посторонних включений.

Конечно, на изготовление краскопульта своими руками тратится много времени и сил, но тогда дальнейшая работа по окрашиванию любых поверхностей и различными видами красителей будет намного упрощена и выполнена более качественно.



Оценка статьи:

Загрузка...



Читайте также:

sam-avtomalyar.ru

Как сделать ручной краскопульт своими руками

Краскопульт - универсальный инструмент для нанесения краски, который позволяет максимально быстро и качественно провести окрашивание любого предмета. Однако, покупка краскопульта - дорогостоящий процесс, который не всегда является оправданным. Гораздо дешевле сделать краскопульт самостоятельно. О том, как соорудить различные по назначению краскопульты узнаем далее.

Оглавление:

  1. Краскопульт ручной: особенности и преимущества инструмента
  2. Краскопульты пневматические, комбинированные безвоздушные - их особенности
  3. Краскопульт ручной для водоэмульсионной краски своими руками
  4. Краскопульт ручной электрический - сооружаем самостоятельно
  5. Краскопульт ручной для побелки своими руками
  6. Особенности выбора компрессора и ремонта краскопульта ручного

Краскопульт ручной: особенности и преимущества инструмента

Ручной краскопульт имеет более простую структуру, нежели пневматический. Принцип его работы состоит в выталкивании красящего состава воздухом. Среди основных составляющих краскопульта выделяют:

  • корпусную часть - отличается наличием двух клапанов, которые нагнетают воздух и всасывают краску, данная часть свободно поворачивается и изменяет направление подачи краски;
  • напорная часть в виде рукава - отвечает за давление при подаче краски;
  • всасывающая часть - имеет фильтрационную систему, предотвращающей засорение сопла;
  • удочка - имеет две части, регулирует длину самого инструмента;
  • насос - находится во внутренней части корпуса, работает благодаря взаимодействию между собой поршней;
  • бачок для краски;
  • крышка, закрывающая бачок.

Среди преимущества использования ручного краскопульта для краски отметим:

  • доступную стоимость - данный инструмент стоит меньше краскопульта пневматического ручного;
  • легкость применения - с ручным краскопультом справится даже человек не имеющий опыта в окрашивании;
  • быстрое, равномерное нанесение красящего состава на стену;
  • простая конструкция краскопульта извести ручного позволяет быстро его отремонтировать, при возникновении поломок.

Однако, у ручного краскопульта имеются также определенные недостатки:

  • ручной процесс работы подразумевает постоянное подкачивание воздуха, что не совсем удобно при проведении рабочего процесса, при падении и скачках давления струя получается неравномерной, особо актуально для начинающих мастеров;
  • возможность применения только красящих составов на водоэмульсионной основе, во внутрь краскопульта помещаются только краски на водной основе или растворы для выполнения побелки, однако, существует большое разнообразие красящих составов, с помощью которых также проводится окрашивание, они не используются в ручном варианте красокульта;
  • в процессе работы образуется так называемый туман, мелкие частицы краски попадают не только на место окрашивания, но и оседают на других предметах, во избежание этого, все предметы, находящиеся рядом с местом окрашивания покрывают пленкой из полиэтилена.

Краскопульты пневматические, комбинированные безвоздушные - их особенности

В зависимости от технологии распыления красящего состава краскопульты подразделяются на три категории. Безвоздушный вариант подразумевает выталкивание красящего состава с помощью собственного давления, которое создается внутри механизма. При этом, происходит расщепление краски на мелкие капельки, покрывающие предмет. Среди преимуществ данного прибора отмечают прежде всего отсутствие тумана при выполнении рабочего процесса. Также отмечают отсутствие возможности регулировки размера капель. Для получения высокого качества окрашивания, необходимо использовать дорогостоящее оборудование.

Пневматический способ распыления краски подразумевает воздействие воздуха на красящий состав, при его выходе из сопла. Воздушные потоки под большим давлением выталкивают краску, распыляя ее. При этом, краска расщепляется на мелкие элементы, образуя облако. Большая часть краски оседает на предмете, который подвергается окрашиванию, однако мелкие частицы также попадают и на посторонние предметы. Данный вариант оборудования отличается бюджетностью, но в то же время имеет высокую производительность в рабочем процессе. В таком случае, расход краски довольно большой, поэтому оборудование редко используется в быту, а больше подходит для производственных окрасок.

Комбинированные устройства используют часто, принцип их работы состоит в движении краски по механизму без контакта с воздухом, однако, на выходе из устройства на них воздействует пневматический элемент, выталкивающий краску с большой силой. Таким образом, удается сохранить рабочее место в чистоте, отсутствует туманное облако, достигается значительная экономия красящего состава.

Краскопульт ручной для водоэмульсионной краски своими руками

Если объем работы небольшой, то сделайте краскопульт из ручки. Такое устройство будет работать с объемом краски до одного литра. В процессе работы потребуется наличие:

  • обычной шариковой ручки;
  • кусочка резины, пластика или пенопласта - прямоугольной формы.

В нижней части ручки необходимо снять наконечник. Извлеките пасту из пустой трубки. Если не получается снять стержень, то отрежьте его. Через полость трубочки должен свободно, не задерживаясь проходить воздушный поток.

Конусообразную часть ручки также нужно срезать, таким образом, удастся получить хорошее отверстие. Подбирайте диаметр путем проб и ошибок, используя множество ручек, пока результат окрашивания вас не устроит.

Для очистки стержня от пасты, используйте спирт, промойте его ним. Далее перейдите к сооружению корпусной части краскопульта. Для этих целей потребуется ранее подобранный материал. С помощью дрели просверлите отверстие в стене прямоугольника, диаметр отверстия должен быть таким, чтобы через него проходила трубка со стержнем. Для более плотной фиксации всех частей, предварительно намажьте их клеем, а затем вставьте в прямоугольник. Стержень заходит во внутрь ручки на три миллиметра не более. Правильная фиксация между собой всех частей, является результатом качественной работы механизма.

Установите стержневую часть в резервуар, в котором находится краска, наполните его составов и дуйте в трубку для распыления краски. В месте фиксации деталей будет образовываться воздушный вихрь, выталкивающий краску их инструмента. Если краска не поднимается по краскопульту, то она довольно вязкая, необходимо позаботиться о дополнительном ее растворении.

Краскопульт ручной электрический - сооружаем самостоятельно

При наличии специальной компрессорной установки, у вас есть возможность самостоятельного изготовления электрического краскопульта. Он отличается высокой функциональностью и удобством применения.

Конечно, с помощью такого краскопульта не удастся качественно покрасить автомобиль, однако, он подходит для нанесения краски на стены, равномерно распределяя ее по поверхности. Данный краскопульт не нуждается в дополнительном уходе, легко складывается и отличается неприхотливостью в работе.

Для изготовления ручного краскопульта потребуется наличие:

  • нескольких стержней от гелевых ручек;
  • корпус ручки;
  • тонкий шланг, длиной около 25-30 см;
  • несколько брусочков;
  • саморезы, с помощью которых детали фиксируются между собой;
  • крышка от пластиковой бутылки;
  • несколько металлических полос, толщиной в 2 мм.

Для того, чтобы самостоятельно соорудить краскопульт выполните такие действия:

1. Установите пластиковую крышку на один брусок, зафиксируйте ее саморезами. Установите крепежи таким образом, чтобы по центральной части крышки было просверлено небольшое отверстие. После фиксации крышки, для создания отверстия используйте дрель. Учтите, что диаметр отверстия должен совпадать с диаметром стержня от используемой ручки.

2. Установите стержень во внутрь отверстия, металлический наконечник должен выходить из него на несколько миллиметров. Не выбрасывайте стальной наконечник, как в первом случае, через него краска будет поступать более равномерно.

3. Далее стержень наращивается, с помощью последующих стержней. После этого, соедините корпусную часть ручки со шлангом. Зафиксируйте ее в том положении, на выходе стального наконечника из прямоугольного участка. Корпусная часть ручки соприкасается с наконечником так, чтобы обеспечить небольшой выступ над поверхностью кромки.

4. Создайте элемент для перекрытия воздушного потока. Таким образом, удается улучшить комфорт от использования краскопульта. Не нужно каждый раз бежать к компрессору, при необходимости в остановке процесса покраски. Для этого, необходимо обеспечить пережатие шланга и подачу воздуха. Для этого, соорудите на бруске несколько отверстий. Одно приближается к наконечнику, а второе дальше. Через одно отверстие шланг входит, а через второе выходит из бруска. Таким образом, удается создать петельку. При этом, получается автоматизировать процесс прекращения подачи воздуха от компрессора. Установив рядом со шлагом ручку, удается пережать шланг при помощи пальцев. Данный метод более простой в исполнении.

После изготовления распылителя подключите его к компрессору, например, от старого холодильника или пылесоса. Давление в нем будет составлять около двух атмосфер. При помощи данного краскопульта без проблем удается окрасить стены или необходимую мебель.



Краскопульт ручной для побелки своими руками

Предлагаем еще один вариант изготовления универсального механизма, с помощью которого можно выполнить не только покраску, но и побелку стен. С помощью данного метода изготовления краскопульта удается улучшить универсальность конструкции. Прежде всего, для работы потребуется наличие пластикового или стеклянного резервуара для жидкости, диаметр которого составляет минимум 3 см. Кроме того, необходимо подготовить трубку из меди или алюминия, диаметром в 4 см, длиной в 200 мм. Трубку нужно согнуть и соединить с баллоном распылителя или шлангом от пылесоса.

В качестве наконечника будет выступать сопло из латуни, изготовленное самостоятельно или покупное. Возможен вариант изготовления нескольких вариантов сопл, таким образом, краскопульт будет иметь несколько режимов работы.

Далее необходимо подготовить гнездо от штепсельного разъема и установить во внутрь его трубку, диаметр которой составляет два миллиметра. Соорудите металлическую скобу, один конец трубки подсоедините к конусной части механизма.

Соедините все ранее подготовленные элементы краскопульта побелочного ручного, настройте трубку, которая всасывает воздушные потоки. Убедитесь, что она располагается там же,где и ось. Зафиксируйте трубку на гнезде при помощи клея или с помощью паяльного устройства. Дополнительно установите на соединение гайку. Проверьте работоспособность прибора. Распыление должно быть равномерным и качественным.

Особенности выбора компрессора и ремонта краскопульта ручного

Для изготовления качественного краскопульта, необходимо правильно подобрать компрессор, обеспечивающий определенное давление для распыления краски. Старые модели пылесосов имеют функцию не только выдува, но и вдувания воздуха. Компрессор от них отлично справится с функциональной нагрузкой краскопульта.

Для достижения качественного окрашивания и постоянной подачи воздуха, необходимо воспользоваться ресивером. Для этой цели рекомендуем применить футбольный мяч или резиновую автомобильную покрышку. Именно ресивер, редукционным клапаном, регулирует подачу воздуха к краскопульту. Все детали должны соединяться между собой герметично. Добившись этого условия, удается получить качественную подачу краски из механизма. Такой краскопульт позволяет окрашивать стены, белить стены и даже деревья.

Для изготовления краскопульта потребуется минимум затрат и времени, однако его польза в домашних вопросах довольно высокая. Однако, выполняя окрашивание не следует забывать о правилах безопасности. Для работы используйте спецодежду, маску и респиратор, так как мелкие частицы краски способны попасть в глаза и дыхательные пути.

Перед началом работы проверьте краску на вязкость, слишком вязкий состав не будет распыляться, забивая краскопульт. Отрегулируйте сопло на пистолете на размер струи красящего состава. Для этих целей воспользуйтесь бумажным листом. Интервал между краскопультом и окрашиваемой поверхностью подбирайте самостоятельно в процессе работы. Водите пистолет снизу вверх и наоборот, нахлестывайте между собой слои. Для того, чтобы добиться ровности и однотонности, в момент, когда вы водите пистолетом по предмету, нажимайте на него, при остановке краскопульта, прекращайте подачу краски.

Для того, чтобы избежать ремонта краскопульта, необходимо придерживаться определенных правил его эксплуатации. Прежде всего, используйте в работе с самодельным инструментом только водоэмульсионные краски или известь. После работы тщательно мойте инструмент, особое внимание уделяйте соплу. В противном случае, происходит неравномерное распределение краски или вовсе забивание сопла.

Для смывания разных по составу красок используйте воду или другие растворители в виде бензина. Обратите внимание на фильтр устройства - он также должен тщательно промываться. Краска, которая используется в работе не должна содержать комков и посторонних включений. В общем, перед началом работы, проверьте все детали на отсутствие на их поверхности краски. Если она все же есть, используйте специальные растворители для удаления засохшей краски с механизма. Только после этого можно собирать все детали в единый механизм и начинать работать с прибором.

strport.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
