Пускатель электромагнитный пмл: Пускатель электромагнитный ПМЛ-1610 У2 В 380В (4з+2р) , ПМЛ-1610 У2 В 380В (4з+2р) — в Санкт-Петербурге

alexxlab | 15.04.2023 | 0 | Разное

Пускатель электромагнитный ПМЛ-2101 0*4А 380В/25А, 660В/16А

Пускатель магнитный ПМЛ-2101, ПМЛ-2102 – пускатель электромагнитный нереверсивный, без теплового реле, без оболочки со степенью защиты IP00, с переменным током цепи управления с одним замыкающим доп. контактом, с коммутационной износостойкостью 3 млн.циклов.

Технические характеристики:

  • Габаритные размеры 80,6х56х94,1мм.

  • Номинальное напряжение по изоляции, В – 660

  • Максимальная частота включений без нагрузкис нагрузкой, вкл.в час – 3600/1200

  • Мощность двигателя для категории АС-3, 380В, кВт – 11



Пускатели электромагнитные серии ПМЛ предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами, главным образом для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжениях до 660 В переменного тока частоты 50 и 60 Гц.

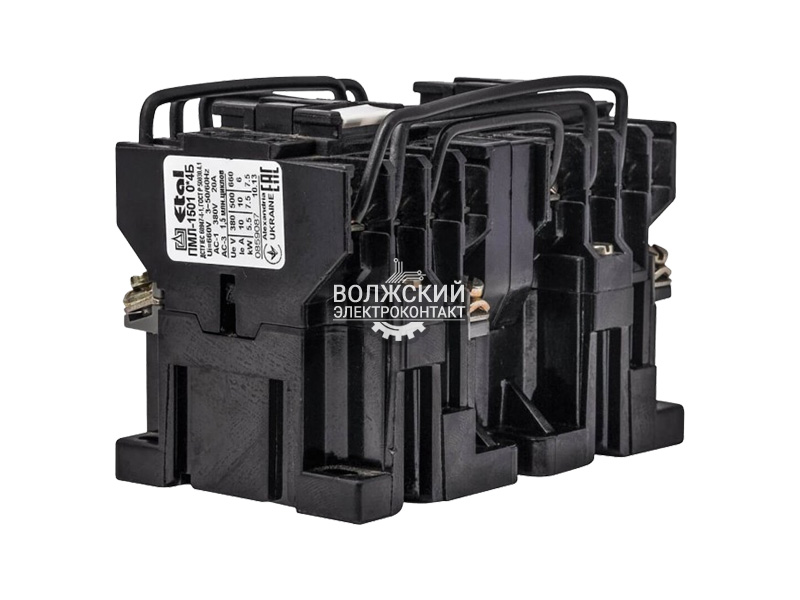

Возможные исполнения пускателей: ПМЛ 1100, ПМЛ 1101, ПМЛ 1501, ПМЛ 1511, ПМЛ 1611, ПМЛ 1110, ПМЛ 1210, ПМЛ 1220, ПМЛ 1230, ПМЛ 2100, ПМЛ 2101, ПМЛ 2210, ПМЛ 2220, ПМЛ 2230, ПМЛ 2501, ПМЛ 2611, ПМЛ 2621, ПМЛ 3100, ПМЛ 3110, ПМЛ 3210, ПМЛ 3220, ПМЛ 3630, ПМЛ 4100, ПМЛ 4210, ПМЛ 4220, ПМЛ 4500 и др.

Технические характеристики

Серия

Величина

Номин. ток, А

Напряжение главной цепи, В

Род тока/частота цепи управления

Номинальное напряжение катушек управления

Степень защиты

ПМЛ-1000

1

10

220-660

пост. ток

24, 48, 60, 110, 220

IP00, IP20, IP40, IP54

~50Гц

24, 36, 127, 220, 240, 380, 500, 660

~60Гц

110, 220, 380, 440

ПМЛ-2000

2

25

220-660

пост.ток

24, 48, 60, 110, 220

IP00, IP20, IP40, IP54

~50Гц

24, 36, 127, 220, 240, 380, 500, 660

~60Гц

110, 220, 380, 440

ПМЛ-3000

3

40

220-660

пост.

ток

24, 48, 60, 110, 220

IP00, IP20, IP40, IP54

~50Гц

24, 36, 127, 220, 240, 380, 500, 660

~60Гц

110, 220, 380, 440

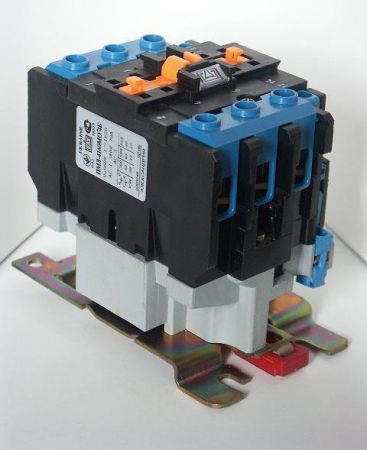

ПМЛ-4000

4

63

220-660

пост.ток

24, 48, 60, 110, 220

IP00, IP20, IP40, IP54

~50Гц

24, 36, 127, 220, 240, 380, 500, 660

~60Гц

110, 220, 380, 440



Ваше имя:

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка:     Плохо           Хорошо

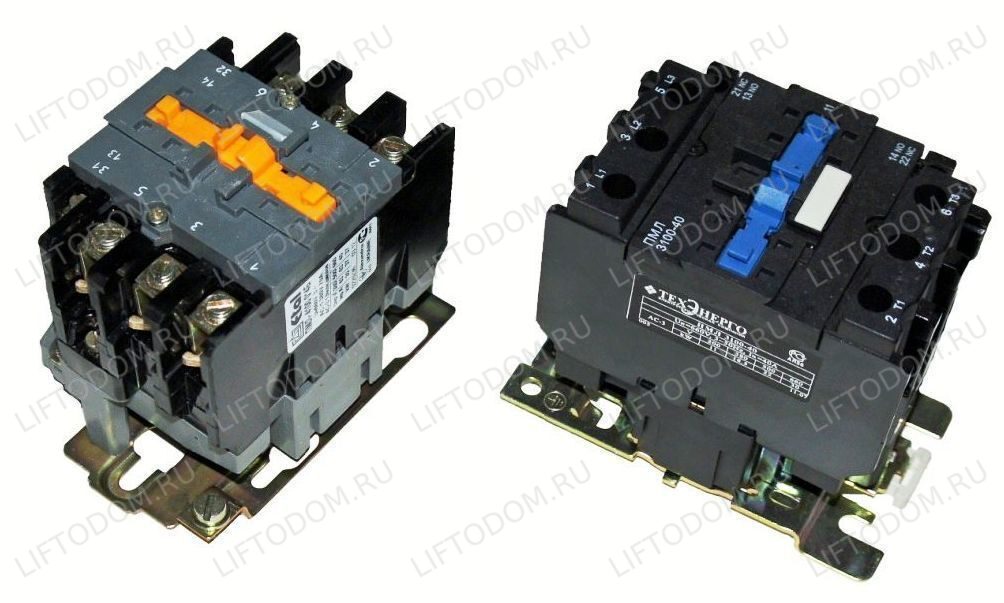

Пускатель магнитный ПМЛ: устройство, характеристики и подключение

Для чего нужны эти коммутаторы и где они применяются?

Отечественная промышленность производит большое число различных контакторов и магнитных пускателей. В основном они объединяются в серии по тем или иным общим признакам. Одна из таких серий ПМЛ объединяет малогабаритные коммутирующие устройства. Они работают в диапазоне величин тока 9 – 95 А и предназначены для широкого использования в промышленности в сетях с напряжением до 400 В промышленной частоты. В основном их следует использовать для управления асинхронными двигателями (режимы, соответствующие категории АС-3), в электрических цепях с лампами накаливания и прочими осветительными системами, использующими балласты для управления лампами, для коммутации цепей с электронагревателями, а также для коммутации индуктивных нагрузок в режимах, соответствующих категории АС-1.

Контакторы, которые могут быть установлены на рейки 35 и 72 мм при помощи надёжно прикрепляемого к ним стального основания, соответствуют 3 – 5 габаритам. Эксплуатационная токовая нагрузка их зависит от высоты над уровнем моря и должна быть уменьшена на десять процентов при размещении выше 2 км. При гарантийном сроке три года контакторы способны проработать пятнадцать лет и дольше.

Как устроены и как действуют коммутаторы ПМЛ?

Контакторы, о которых идёт речь, состоят из корпуса, с расположенным внутри него трёх стержневым сердечником. На этом сердечнике установлена катушка управления. Корпус отлит из специального пластика и разделён на основание и головную части. Сердечник так же разделён на две части. Они размещены соответственно в основании и в головной частях корпуса. В головной части расположены контакты, которые выполнены в виде мостиков как прямоходовая подвижная система. Они подпружинены и жёстко крепятся к сердечнику, расположенному в головной части, при помощи траверсы. Размеры коммутаторов серии ПМЛ сравнительно невелики и поэтому эти коммутаторы являются малогабаритными.

Подвижная система свободно перемещается по направляющим, расположенным в головной части. Клеммы, предназначенные для присоединения входных и выходных цепей, установлены там же вместе со свободными контактами Нормально разомкнутое состояние контактора обеспечивается спиральной возвратной пружиной. Она установлена между частями корпуса и своим усилием фиксирует подвижную систему в верхнем положении с разомкнутыми контактами.

Управляющее напряжение необходимой величины, которое подаётся на клеммы управляющей катушки, приводит к намагничиванию Ш-образного сердечника. Возникающее при этом притяжение между частями магнитопровода вызывает их сближение и смыкание с преодолением силы возвратной спиральной пружины. Мостиковые силовые контакты замыкаются, а свободные контакты меняют своё положение.

Поскольку управляющее переменное напряжение промышленной частоты 50 Гц может вызвать эффект дребезга подвижной системы, последняя содержит замкнутые накоротко кольца. Они расположены по обе стороны от центрального стержня магнитопровода в специальных пазах, в которых и запрессованы. Токи, возникающие в этих кольцах, замедляют скорость изменения магнитного потока в сердечнике и уменьшают дребезг до приемлемого значения.

Контакторы разделены по габаритам на несколько групп. Это разделения так же применимо и к токам, к количеству групп свободных контактов. Группа с габаритами 1-3 до 32 А включительно снабжена одной группой таких контактов. Дополнительная серия контакторов ПЛМН с габаритом 3 до 40 А, габаритами 4 и 5 – две группы свободных контактов. Причём одна из них содержит замыкающий, а другая – размыкающий контакты. Конструктивно возможно дополнить контактор сбоку дополнительными свободными контактами внутри присоединяемого блока. Траверса, которая связана с контактами имеет специальный выступ, который связывается с дополнительным блоком с контактами.

Упомянутый выступ траверсы, а также токоведущие части с целью предотвращения доступа к ним закрыты общей декоративно изготовленной крышкой.

Она безвозвратно снимается с контактора. Это необходимо при использовании дополнительного блока с контактами в случае присоединения его к головной части. В остальном серии ПМЛ и ПМЛН одинаковы по своим характеристикам. Они могут пространственно располагаться своими зажимами и вверх, и вниз при монтаже и при этом нормально функционировать в рабочем режиме Крепление их может быть выполнено как винтами к жёсткой панели, так и на din – рейке с отклонением от вертикали в пределах тридцати градусов в любую сторону.

 •        возможность коммутации больших мощностей и при этом требуется мало места для коммутаторов;

•        не требуется отсоединение проводов в ходе ремонта или профилактических работ что является существенным удобством для пользователей;

•        много значений управляющих напряжений с соответствующими им управляющими катушками;

•        возможность расширения функциональных возможностей путём присоединения дополнительных блоков;

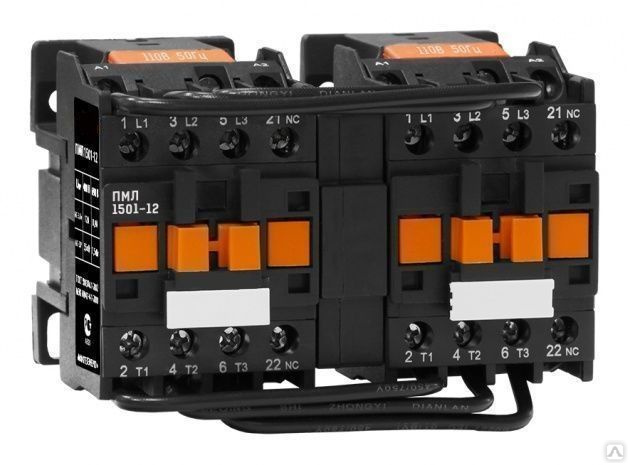

•        наличие моделей с реверсивным исполнением;

•        специальный герметичный отдельный корпус теплового реле применяемого для защиты от перегрузки;

•        удобная упаковка, как для группы изделий, так и для единичного изделия.

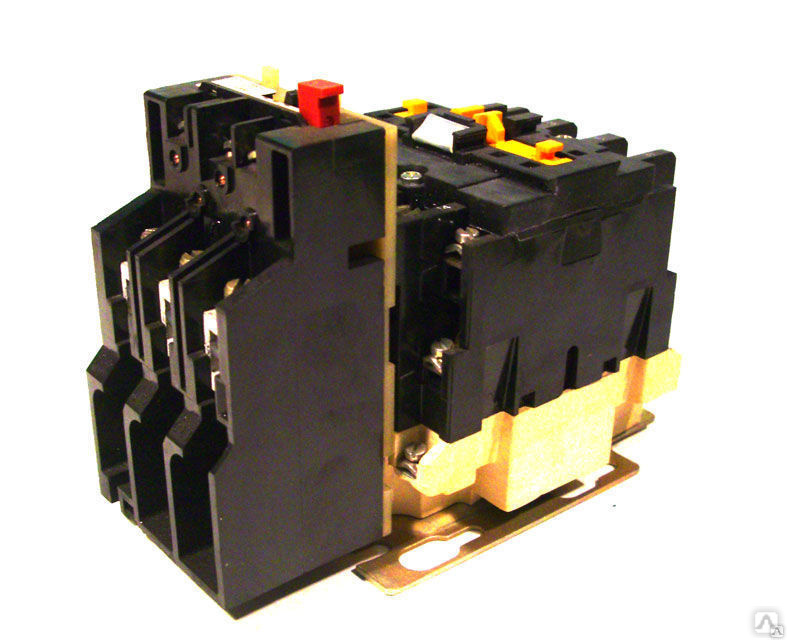

Контакторы серии ПМЛ совместно с тепловыми реле серии PTЛ(2M) в защитном корпусе являются главными составляющими конструкции магнитных пускателей ПМЛ. Они изготавливаются в двух вариантах конструкции корпуса, которая определяется величинами номинального и максимального токов. Пластиковый корпус применяется для токов 9 и 32 А, корпус из стали применяется для токов 40 и 95 А.На лицевой стороне корпуса расположены две кнопки управления магнитным пускателем. Кнопка пуск расположена на головной части контактора и подключается к управляющей катушке и входным клеммами фаз свободными контактами контактора и реле. Кнопка «Стоп» связана с тепловым реле и расположена на лицевой стороне этого реле. На корпусе теплового реле расположены толкающие рычаги, воздействующие на кнопки. Эти рычаги вместе с крышкой защищены от попадания влаги в корпус из вне. Защита выполнена в виде уплотнителей из специальной резины, устойчивой к воздействию растворителей (бензина и масла).

Магнитные пускатели серии ПМЛ следует использовать при токе нагрузки, величина которого меньше значения, указанного в паспорте на 20 – 30 процентов. Причиной этого уменьшения является затруднённый отвод тепла от контактора из-за его внутреннего размещения.

Дополнительные блоки – контактные приставки ПКЛ

Чтобы получить расширенные возможности контакторов ПКЛ и магнитных пускателей ПМЛ, используемых в электрических цепях, при необходимости увеличения количества коммутируемых элементов в тех или иных системах используются дополнительные контактные блоки ПКЛ. Они выпускаются в виде пяти различных вариантов исполнения в первом и втором габаритах, которые отличаются количеством подпружиненных контактов в виде мостиков. Первому габариту соответствуют две таких группы контактов, а второму – четыре группы контактов.

Дополнительные блоки для управления своими контактами должны быть вставлены в направляющие расположенные в головной части пускателя ПМЛ. При этом выступающая траверса из контактора зацепляется с контактами блока. Провода подключаются к блокам клеммами с винтовыми зажимами. Блоки могут эксплуатироваться на переменном напряжении 660 В, а также на постоянном напряжении с максимальной величиной 400 В, обеспечивая при этом до 1600000 срабатываний.

Блоки выдержки времени ПВЛ

Ещё одной разновидностью дополнительного блока для контакторов и магнитных пускателей серии ПМЛ является блок установки времени срабатывания ПВЛ. Срабатывание контактора может происходить с задержкой, как по включению, так и по отключению его. Расположение и управление этим блоком такое же, как и для ПКЛ. Такое же и число срабатываний, и рабочие напряжения.

Обслуживание и ремонт магнитных пускателей

Магнитные пускатели, как следует из названия, были задуманы как коммутационные устройства для пуска электродвигателей. Поэтому количество силовых полюсов этих устройств почти всегда равно трем — в пересчете на количество фаз сети. Пускатели часто комплектуются тепловыми реле перегрузки и корпусом с кнопками «пуск» и «стоп».

А вот стартер оказался очень удобной и функциональной вещью. Широкий диапазон номинальных токов, малые габариты и возможность автономной установки вне любого распределительного устройства или распределительного щита привели к тому, что 9Магнитные пускатели 0005 стали широко применяться в быту для включения в сеть различных мощных электропотребителей, например, котлов отопления.

Как и любое другое электрическое устройство, магнитный пускатель периодически также нуждается в ремонте и обслуживании.

Как устроен магнитный пускатель?

В общем, это, как минимум, катушка тонкого провода в лаковой изоляции, помещенная в один пластиковый корпус с контактами. Контакты, как обычно, делятся на подвижные, механически связанные с подпружиненным сердечником катушки, и неподвижные, неподвижно расположенные в верхней части корпуса.

При этом для пускателей, рассчитанных на ток 20 ампер, можно четко различать силовые пары контактов в количестве трех пар, и пары контактов вспомогательных цепей управления, рассчитанные на слабые токи. Количество слаботочных контактов практически не ограничено, тем более, что для многих пускателей можно приобрести дополнительные контактные коробки, позволяющие собирать на пускателях очень сложные схемы.


Такое исполнение обеспечивает пускателю не очень высокую степень защиты от внешних воздействий – на уровне IP00-IP30. При необходимости добиться большей степени защиты придется использовать пускатели в дополнительном защитном кожухе, часто снабженные собственными кнопками пуска, останова и возврата теплового реле, если таковые имеются.

Рис. 1. Устройство магнитного пускателя ПМЛ:

1 – основание из термостойкой пластмассы, 2 – неподвижная часть магнитопровода, 3 – подвижная часть магнитопровода, 4 – электромагнитное управление катушка, 5 – контактные зажимы, 6 – металлическая платформа (для пускателей номиналом свыше 25 А) 7 – траверса с подвижными контактами, 8 – фиксирующий винт, 9 – возвратная пружина, 10 – алюминиевые кольца, 11 – неподвижный контакт, 12 – хомут с выемкой для фиксации проводников.

Программа обслуживания магнитных пускателей проста и включает следующие пункты:

1. Внешний осмотр на наличие повреждений и сколов корпуса, а также удаление загрязнений (не только с поверхности корпуса , но и с поверхности сердечника электромагнита). Сколы и повреждения корпуса возникают не только из-за ударов и падений, но и из-за длительного воздействия вибраций, вызванных работой изношенной сети переменного тока и браком в установке стартера, а также собственными дефектами.

Если повреждение корпуса привело к тому, что пускатель не может быть надежно закреплен, или его контакты не могут свободно замыкаться/размыкаться, то другого пути, кроме замены корпуса или пускателя, просто нет.

Особое внимание следует уделить проверке наличия всех частей и узлов стартера. Например, подвижная контактная пластина вместе с ее прижимной пружиной может запросто «потеряться» — потребуется новая.

2. Ревизия механической части. Испытанию подвергается рабочая пружина, обеспечивающая размыкание контактов. Он должен быть достаточно тугим, витки не должны сближаться. Проверяется ход якоря стартера относительно корпуса: необходимо, чтобы не было заеданий и затруднений при движении.

Проверка хода осуществляется замыканием контактов «от руки». При наличии механического заедания можно прибегнуть к смазке или притирке трущихся деталей.

3. Очистка контактов – мера, от которой лучше воздержаться при обслуживании исправных магнитных пускателей.

Высокопроводящий слой подвижных и неподвижных контактов относительно тонкий, поэтому, если при каждом обслуживании тереть его напильником, пускатель очень скоро выйдет из строя. Напильник нужен только в том случае, если на контактах есть явные следы нагара или оплавления. А наждачка для зачистки контактов исключена категорически.

При замыкании все контакты пускателя должны плотно прилегать друг к другу по всей поверхности, без смещений и наклонов, наличие которых свидетельствует о необходимости регулировки механической части.

4. Если пускатель содержит металлические детали в корпусе, или находится в металлическом кожухе, то убедиться в отсутствии замыкания между этими заземляемыми частями и силовыми контактами . Для всех пускателей вообще необходимо проверить отсутствие коротких замыканий между отдельными полюсами питания. На бытовом уровне для этих целей достаточно использовать обычный мультиметр. В производстве используется мегаомметр, а сопротивление изоляции нормируется – не менее 0,5 МОм.

5. Катушка стартера подвергается тщательной проверке. Трещины в раме, повреждения, нагар и оплавление изоляции – все это верные признаки серьезных проблем. Катушку с такими знаками лучше заменить.

Конечно, определить межвитковое замыкание в катушке обычно можно только во время работы по косвенным признакам, таким как повышенный гул при работе стартера. Тем не менее, если систематически проверять активное сопротивление провода катушки, можно заметить значительное и резкое снижение. Этот симптом достаточно красноречиво говорит о неисправности катушки, которую теоретически можно перемотать, но на практике проще заменить.

6. Однако повышенный гул при работе стартера может быть вызван и другими причинами помимо дефектов самой катушки. Например, может возникнуть перекос при его установке, возможен недостаточный уровень напряжения в сети, может быть выбрана слишком сильная возвратная пружина.

Все эти факторы приводят к тому, что анкер при закрытии недостаточно плотно прилегает к сердечнику. Результатом будет больший ток катушки из-за ее меньшего индуктивного сопротивления (отсюда и гул), а также подгорание силовых контактов.

Проверить герметичность поверхностей магнитопроводов сердечника и якоря можно с помощью обычного тонкого чистого листа бумаги, проложенного между этими частями. Соприкасаться должно не менее 70 процентов поверхности – тогда контакт будет надежным.

7. При наличии теплового реле перегрузки необходимо проверить его настройку. . На промышленных предприятиях это делается с помощью специальных испытательных стендов. К сожалению, загрузить и проверить реле на бытовом уровне практически невозможно. Для этого можно сдать реле в специальную лабораторию или, в крайнем случае, испытать его на известной нагрузке большего номинала.

Ремонт магнитного пускателя производится по результатам технического обслуживания и обычно сводится к замене деталей и узлов, не подлежащих восстановлению и регулировке. Такими запчастями могут быть: катушка, отдельные контакты и даже контактная группа в целом, детали корпуса, пружины, винты и прижимные пластины.

См. также по этой теме: Как подключить магнитный пускатель
