Пускатели электромагнитные серии ПМА

ПМА 3100

открытый без реле

ПМА 4200

открытый без реле

ПМА 5300; 5500 рев.

закрытый с реле

ПМА 3112/3122

открытый с реле

ПМА 4210

открытый с реле

ПМА 5400; 5600 рев.

закрытый с реле

ПМА 3200

открытый без реле

ПМА 4220

закрытый без реле

ПМА 6102

открытый без реле

ПМА 3212/3222

открытый с реле

ПМА 4300; 4500 рев.

закрытый с реле

ПМА 6112

открытый с реле

ПМА 3300/3500 рев.

закрытый без реле

ПМА 4400; 4600 рев.

закрытый с реле

ПМА 6202

открытый без реле

ПМА 3312; 3512 рев.

закрытый с реле

ПМА 5102

открытый без реле

ПМА 6212

открытый с реле

ПМА 3400/3600 рев.

закрытый без реле

ПМА 5112

открытый с реле

ПМА 6222

закрытый без реле

ПМА 3412; 3612 рев.

закрытый с реле

ПМА 5202

открытый без реле

ПМА 6300; 6500 рев.

закрытый с реле

ПМА 4100

открытый без реле

ПМА 5212

открытый с реле

ПМА 6400; 6600 рев.

закрытый с реле

ПМА 4110; 4120

открытый с реле

ПМА 5222

закрытый без реле



www.kontaktor-m.ru

ПМА





   Пускатель магнитный ПМА предназначен для дистанционного запуска асинхронного электродвигателя. Также он необходим для остановки и реверсирования трехфазных электрических двигателей, имеющих короткозамкнутый ротор переменного напряжения 660 В при частоте 50-60 Гц. При комплектации магнитных пускателей ПМА с трехполюсными тепловыми реле РТТ и РТЛ осуществляется защиты электродвигателей от перегрузок и токов, появляющихся при обрыве фазы.

   Магнитные пускатели ПМА подходят для систем управления с использованием микропроцессорного оборудования (пари шунтировании включающей катушки помехоподавляющим агрегатом), а также при тиристорном управлении.



Технические характеристики электромагнитных пускателей ПМА:



ПараметрПМА 3000ПМА 4000ПМА 5000ПМА 6000
номинальный ток, А4063100160
номинальное напряжение катушек управления при постоянном токе24, 48, 60, 110, 220, 600
номинальное напряжение катушек управления при частоте цепи управления ~50Гц24, 36, 127, 220, 380, 440, 500, 600
номинальное напряжение катушек управления при частоте цепи управления ~60Гц24, 115, 220, 380, 400





Выпускаются в следующих исполнениях:

   — открытое без теплового реле;

   — открытое с тепловым реле;

   — закрытое без теплового реле;

   — закрытое с тепловым реле.

Ток теплового реле пускателя соответствует номинальному току пускателя.

Напряжение главной цепи пускателей ПМА составляет 380-660 В.

Степень защиты соответствует IP00, IP40, IP54.



Условия эксплуатации:

Климатические факторы внешней среды:

- по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом: высота над уровнем моря не более 2000 м. Допускается применение пускателей на высоте не более 4300 м над уровнем моря, при этом рабочее напряжение не должно превышать 380 В, рабочий ток не должен превышать 0,9 номинального рабочего тока;

верхнее значение температуры окружающей среды:

- для пускателей степени защиты IPOO без тепловых реле 55 °С. Допускается пребывание пускателей при температуре 90 °С в течение 8 часов в нерабочем состоянии;

группы механического исполнения:

- М4, М7, М8 по ГОСТ 17516.1-90;

воздействие ударных нагрузок:

- с ускорением до 3g при длительности импульса от 2 до 20 мс;

вибрация мест крепления пускателей:

- с частотой до 100 Гц при ускорении не более lg;

рабочее положение в пространстве:

крепление на вертикальной плоскости выводами вверх и вниз. Допускается отклонение не более 15° влюбую сторону.

Эксплуатация пускателей должна производиться в соответствии с „Правилами технической эксплуатации электроустановок потребителей".

Требования безопасности обслуживания соответствуют ГОСТ 2491-82.

По способу защиты человека от поражения электрическим током пускатели относятся к классу 0 по ГОСТ 12.2.007.0-75.

Пускатели для внутригосударственных поставок и поставок на экспорт соответствуют требованиям ТУ 16-644.005-84.

Пускатели сертифицированы в системе ГОСТ Р и маркируются знаком соответствия согласно ГОСТ Р 50460-92.



Габаритные резмеры:



СерияСтепень защитыВВ1LL1Н
ПМА 3000IP008892102170118
ПМА 3000IP40182182275315175
ПМА 4000IP00112117135220143,5
ПМА 4000IP40210
210
275364178
ПМА 5000IP00125150150230160
ПМА 5000IP40235248348468206
ПМА 6000IP00143143199292192
ПМА 6000IP40327327440555242

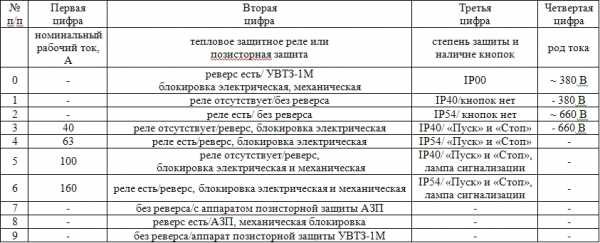

Расшифровка маркировки:





Маркировка пускателя выбивается на верхней крышке аппарата, в ней отражены следующие технические характеристики:

ПМА XYZW R УХЛ4

где ПМА – условное обозначение пускателя с управлением от сети ~ тока, с главной сетью того же рода тока;

X – цифра указывающая на номинальный ток коммутационного аппарата:

3 – 40А;
4 – 63А либо 80А;
5 – 100А;
6 – 160А.

Y – цифра определяющая встроено ли теплового реле (реле перегрузки), и используется пускатель для реверсирования двигателя:

1 – нереверсивный аппарат без реле перегрузки;
2 – нереверсивный аппарат с реле перегрузки;
3 – реверсивный аппарат с электрическим блокированием без реле перегрузки;
4 – реверсивный аппарат с электрическим блокированием и с реле перегрузки;
5 – реверсивное устройство с электрической и механической блокировкой без реле перегрузки;
6 – реверсивный устройство с электрической и механической блокировкой с реле перегрузки;
7 – нереверсивный пускатель с аппаратом защиты позисторной АЗП;
8 – реверсивный пускатель с механической блокировкой с аппаратом защиты позисторной АЗП;
9 – нереверсивный пускатель с аппаратом защиты позисторной АВТЗ-1М;
0 – реверсивный пускатель с механической и электрической блокировкой с аппаратом защиты позисторной АВТЗ-1М.

Z – цифра определяющая на сколько защищаются оболочкой токоведущие части по ГОСТ 14254-96 и наличие управляющих кнопок:

0 – IР00;
1 – IР40 кнопок нет;
2 – IР54 кнопок нет;
3 – IР40 с кнопками «вперёд», «стоп» и «назад»;
4 – IР54 с кнопками «вперёд», «стоп» и «назад»;
5 – IР40 с кнопками «вперёд», «стоп» и «назад» + лампа сигнализирующая;
6 – IР54 с кнопками «вперёд», «стоп» и «назад» + лампа сигнализирующая.

W – цифра указывающая на род тока управляющей цепи и на напряжение главной сети:


0 – ток ~, Un ≤ 380 вольт;
1 – ток =, Un ≤ 380 вольт;
2 – ток ~, Un ≤ 660 вольт;
3 – ток =, Un ≤ 660 вольт.

R – буква несущая дополнительную информацию о пускателе ПМА:

Д – номинальный ток 80А у аппарата четвёртой величины;
П – пускатели с реле низкой инерционности;
М – модернизированный коммутационный аппарат;
С – пускатели для зон с высокой сейсмической активностью.

УХЛ4 – работоспособен в умеренном и холодном макроклимате в зданиях и сооружениях с регулируемыми температурными условиями и вентиляцией

nvagrupp.ru

Магнитные пускатели ПМА | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 4 мин. Опубликовано

   Магнитные пускатели серии ПМА предназначены для дистанционного пуска непосредственным подключением к сети, а также отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Дополнительные функции пускателей: реверсирование, а при наличии тепловых реле — защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A. Магнитные пускатели серии ПМА используются для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.

   Структура условного обозначения магнитных пускателей серии ПМА

   ПМА X X X X

   Первая X — величина пускателя.

   Вторая X — тип работы электродвигателя, наличие теплового реле (ТР):

   1 — нереверсивный, без ТР;
2 — нереверсивный, с ТР;
3 — реверсивный, без ТР;
4 — реверсивный, с ТР;
5 — реверсивный, без ТР;
6 — реверсивный, с ТР.

   Третья X — исполнение пускателей по степени защиты , наличие кнопок управления, сигнальной лампы:

   0 — IP00;
1 — IP40;
2 — IP54;
3 — IP40 с кнопками управления и сигнальной лампой;

4 — IP54 с кнопками управления и сигнальной лампой;
5 — IP40 с кнопками управления без сигнальной лампы;
6 — IP54 с кнопками управления без сигнальной лампы.

   Четвёртая X — количество контактных групп и род тока:

   Для 0-ой величины:

0 — 1з;
1 — 1з+2р;
2 — 1з+4р;
3 — 5з;
4 — 4з+2р;
5 — 2з;
6 — 3з;
7 — 2з+1р;
8 — 1з+2р.

   Для 3,4,5,6 величин:

   Род тока главной цепи:

0 — 380В — постоянный;
1 — 660В — постоянный;
2 — 660В — переменный.

   Возможные обозначения магнитных пускателей серии ПМА

   Величина пускателей в зависимости от номинального тока:

   3 — 40А;

   4 — 63А;

   5 — 100А;

   6 — 160А.

   Назначение и наличие теплового реле:

   1 — нереверсивный без теплового реле;

   2 — нереверсивный с тепловым реле;

   3 — реверсивные без теплового реле с электрической блокировкой;

   4 — реверсивные с тепловым реле с электрической блокировкой;

   5 — реверсивные без теплового реле с электрической и механической блокировками;

   6 — реверсивные с тепловым реле с электрической и механической блокировками;

   7 — нереверсивные с аппаратом позисторной защиты АЗП;

   8 — реверсивные с АЗП и механической блокировкой;

   9 — нереверсивные с аппаратом позисторной защиты УВТЗ-1М;

   0 — реверсивные с УВТЗ-1М и с механической и электрической блокировками.

   Степень защиты и наличие кнопок:

   0 — IP00 без кнопок;

   1 — IP40 без кнопок;

   2 — IP54 без кнопок;

   3 — IP40 c кнопками П+С;

   4 — IP54 c кнопками П+С;

   5 — IP40 с кнопками П+С+сигнальная лампа;

   6 — IP54 с кнопками П+С+ сигнальная лампа.

   Род тока цепи управления:

   0 — переменный;

   1 — постоянный.

   Основные технические параметры:



   Выпускаются в следующих исполнениях:

   — открытое без теплового реле;

   — открытое с тепловым реле;

   — закрытое без теплового реле;

   — закрытое с тепловым реле.

   Ток теплового реле пускателя соответствует номинальному току пускателя. Напряжение главной цепи пускателей ПМА составляет 380-660 В. Степень защиты соответствует IP00, IP40, IP54.

   Габаритные размеры ПМА:



   Установочные размеры:



elektrikdom.com

Магнитные пускатели ПМА(Код товара: 000-5-120)

ТИП ИСПОЛНЕНИЕ
1 ПМА-3100 Открытый, нереверсивный, без реле, IP 00
2 ПМА-3200 Открытый, нереверсивный, c реле, IP 00
3 ПМА-3110 Закрытый, нереверсивный, без реле, IP 40
4 ПМА-3210 Закрытый, нереверсивный, с реле, IP 40
5 ПМА-3300 Открытый, реверсивный, без реле, IP 00
6 ПМА-3400 Открытый, реверсивный, c реле, IP 00
7 ПМА-3410 Закрытый, реверсивный, с реле, IP 40
8 ПМА-3500 Открытый, реверсивный, без реле, IP 00 с мех.блокировк.
9 ПМА-4100 Открытый, нереверсивный, без реле, IP 00
10 ПМА-4110 Закрытый, нереверсивный, без реле, IP 40
11 ПМА-4120 Закрытый, нереверсивный, без реле, IP 54
12 ПМА-4130 Закрытый, нереверсивный, без реле, IP 40, с кнопками
13 ПМА-4140 Закрытый, нереверсивный, без реле, IP 54, с кнопками
14 ПМА-4200 Открытый, нереверсивный, c реле, IP 00
15 ПМА-4210 Закрытый, нереверсивный, с реле, IP 40
16 ПМА-4220 Закрытый, нереверсивный, с реле, IP 54
17 ПМА-4230 Закрытый, нереверсивный, с реле, IP 40, с кнопками
18 ПМА-4240 Закрытый, нереверсивный, без реле, IP 54, с кнопками
19 ПМА-4300 Открытый, реверсивный, без реле, IP 00
20 ПМА-4310 Закрытый, нереверсивный, без реле, IP 40
21 ПМА-4320 Закрытый, реверсивный, без реле, IP 54
22 ПМА-4400 Открытый, реверсивный, с реле, IP 00
23 ПМА-4410 Закрытый, реверсивный, с реле, IP 40
24 ПМА-4420 Закрытый, реверсивный, с реле, IP 54
25 ПМА-4500 Открытый, реверсивный, без реле, IP 00 с мех. блокиров.
26 ПМА-4510 Закрытый, реверсивный, без реле, IP 40 с мех. блокиров.
27 ПМА-4520 Закрытый, реверсивный, без реле, IP 54 с мех. блокиров.
28 ПМА-4600 Открытый, реверсивный, с реле, IP 00 с мех. блокировкой
29 ПМА-4610 Закрытый, реверсивный, с реле, IP 40 с мех. блокир
30 ПМА-4620 Закрытый, реверсивный, с реле, IP 54 с мех. блокир.
31 ПМА-6102 Открытый, нереверсивный, без реле
32 ПМА-6202 Открытый, нереверсивный, с реле
33 ПМА-6112 Закрытый, нереверсивный, без реле, IP 40
34 ПМА-6212 Закрытый, нереверсивный, с реле, IP 40
35 ПМА-6122 Закрытый, нереверсивный, без реле, IP 54
36 ПМА-6222 Закрытый, нереверсивный, с реле, IP 54
37 ПМА-6132 Закрытый, нереверсивный, без реле, IP 40, с кнопками
38 ПМА-6232 Закрытый, нереверсивный, с реле, IP 40, с кнопками
39 ПМА-6142 Закрытый, нереверсивный, без реле, IP 54, с кнопками
40 ПМА-6242 Закрытый, нереверсивный, с реле, IP 54, с кнопками
41 ПМА-6302 Открытый, реверсивный, без реле
42 ПМА-6402 Открытый, реверсивный, с реле
43 ПМА-6502 Открытый, реверсивный, без реле с мех. блокировкой
44 ПМА-6602 Открытый, реверсивный, с реле с мех. блокировкой
45 ПМА-6312 Закрытый, реверсивный, без реле, IP 40
46 ПМА-6412 Закрытый, реверсивный, с реле, IP 40
47 ПМА-6512 Закрытый, реверсивный, без реле, IP 40 с мех. блокир
48 ПМА-6612 Закрытый, реверсивный, с реле, IP 40 с мех.блокир.
49 ПМА-6322 Закрытый, реверсивный, без реле, IP 54
50 ПМА-6422 Закрытый, реверсивный, с реле, IP 54
51 ПМА-6522 Закрытый, реверсивный, без реле, IP 54 с мех.блокир.
52 ПМА-6622 Закрытый, реверсивный, с реле, IP 54 с мех .блокир.

www.viklyuchatel.ru

11.5 Пускатели серии пма

Пускатели серии ПМА. На токи 40 - 160 A, U 380- 660 В. Электромагнит в пускателях может быть как переменного так и постоянного тока. Частота включений достигает 1200 вкл/ч. Коммутационная износостойкость составляет от 0,5 до 2, 5х10циклов в зависимости от условий работы.

11.6 Нереверсивные пускатели

Магнитный пускатель (МП) относительно простое комплектное устройство, содержащее один (нереверсивный пускатель) или два (реверсивный пускатель) контактора, кнопки управления («Пуск», «Стоп»), электротепловые реле. Контакторами производится коммутация силовой цепи. Тепловые реле осуществляют защиту от перегрузок и "потери фазы". Аппараты устанавливаются на плите или раме (открытое исполнение) или размещаются в ящике (закрытое исполнение).

В пускателях используются контакторы категории применения АС-2 и АС-3. В технических данных указывается не только номинальный ток пускателя, но и мощность электродвигателя, с которым он может работать при разных напряжениях.

11.7 Схема включения нереверсивного пускателя

В схеме пускателя, приведенной на рис. 29, в двух фазах двигателя М включены нагревательные элементы тепловых реле КК1, КК2. Тепловые реле защищают двигатель от перегрузки, а предохранители FU1FU3 защищают питающую сеть от КЗ в двигателе.

Главные контакты КМ1КМЗ пускателя включены последователь­но с предохранителями FU1FU3. Катушка КМ контактора подключается к сети через контакты тепловых реле и кнопки управления «Пуск» и «Стоп». При нажатии кнопки «Пуск» (SB2) напряжение на катушку КМ подается через замкнутые контакты кнопки «Стоп» и замкнутые контакты тепловых реле. При срабатывании контактора замыкаются вспомогательные контакты КМ, шунтирующие замыкающие контакты кнопки «Пуск», которую после этого можно отпустить. Для отключения двигателя нажимается кнопка «Стоп» (SB1), после чего контакты КМ1КМЗ размыкаются. При токовой перегрузке двигателя срабатывают КК1, КК2, контакты которых разрывают цепь катушки КМ. При этом контакты КМ1КМЗ размыкаются и двигатель отключается.

Рис. 29. Схема включения нереверсивного пускателя

Высокий коэффициент возврата электромагнитов контакторов ~ тока позволяет защищать двигатель от понижения напряжения сети [электромагнит отпускает при U = (0,6-0,7)UHOМ]. При восстановлении напряжения сети до номинального значения самопроизвольного включения пускателя не происходит, т.к. после размыкания контакта КМ4 цепь катушки КМ не замкнута.

11.8 Реверсивный магнитный пускатель

Реверсивный пускатель. Такой пускатель помимо пуска и защиты двигателя обеспечивает его реверс с помощью изменения последовательности фаз. Пускатель содержит два контактора, якоря которых соединены между собой рычагом механической блокировки. Для того чтобы катушка контактора не вышла из строя, механическая блокировка дополняется электрической.

11.9 Схема включения реверсивного пускателя

Реверсивное управление асинхронным электродвигателем с КЗ ротором, осуществляется контакторами КМ1 и КМ2 реверсивного МП показано на рис. 30, а, б.

Цепи 1 управления и цепи 2-4 сигнальных ламп HLR, HLR и HLG питаются от той же сети, что и электродвигатель М. В цепи 1 общими для участков катушки КМ1 1-го контактора и КМ2 2-го контактора является кнопка отключения STB и контакт электротеплового реле КК.

В исходном положении горит лампа HLG, указывая на отключенное состояние обоих контакторов (ее цепь замкнута через их размыкающие контакты КМ1:3 и КМ2:4) и электродвигателя М.

Для включения электродвигателя М с вращением в одну сторону нажимают кнопку SBC1 и ее контакт ЗВС1:1 в цепи катушки контактора КМ1 замыкается, а контакт SBC1:2 в цепи катушки контактора КМ2 размыкается. При этом замыкается цепь включения контактора КМ1, который срабатывает, включая двигатель М. При срабатывании контактора КМ1 замыкается его вспомогательный контакт КМ1:1, шунтируя контакт SBC1, в результате чего при отпускании этой кнопки контактор КМ1 и двигатель М остаются во включенном состоянии.

Рис. 30. Принципиальная схема управления асинхронным двигателем:

а - силовые цепи; б - цепи управления

Для включения электродвигателя М с вращением в другую сторону нажимают кнопку SBC2, и ее контакт SBC2:1 в цепи в цепи катушки контактора КМ2 замыкается, а контакт SBC2:2 в цепи катушки контактора КМ1 размыкается. Контактор КМ2 при этом срабатывает, электродвигатель включается и начинает вращаться, но в другую сторону, поскольку чередование фаз подводимых к обмотке, изменяется: к выводам Cl, C2 и СЗ подводятся соответственно фазы А, С, В электрической сети (в первом случае подводились фазы А, В, С)

Для отключения электродвигателя нажимают кнопку SBT, разрывая тем самым цепь 1, в которую включены обмотки обеих контакторов.

При перегрузке двигатель отключается реле КК, контакт которого входит в цепь 1. При срабатывании контактора КМ1 его вспомогательные контакты КМ1:2 замыкаются, а КМ1:3 размыкаются, лампа HLG, сигнализирующая об отключенном состоянии двигателя М, гаснет, лампа LHR1 загорается, указывая что он включен и вращается например "вперед". При срабатывании контактора КМ2,его вспомогательный контакт КМ2:2 замыкается, а КМ2:3 размыкается, лампа HLG гаснет, а лампа HLR2 загорается, указывая, что он включен и вращается в обратном направлении ("назад").

Введение в цепь включения контактора КМ1 размыкающего контакта SBC2:2 кнопки включения контактора КМ2 и его вспомогательного контакта КМ2:4, а в цепь включения контактора КМ2 размыкающего контакта SBC1:2 кнопки включения контактора КМ1 обеспечивает электрическую блокировку. Такая блокировка предотвращает одновременное включение обоих контакторов или включения одного из низ при включенном состоянии другого, что может привести к КЗ между фазами В и С сети.

studfiles.net

Пускатель ПМА 3100, 4100, 5100: технические характеристики

Пускатель ПМА – это коммутационная электротехническая аппаратура, используемая в электрических сетях для включения или отключения высоких нагрузок. Наиболее распространен тип ПМА – устанавливаемый в сетях 380в/220в для запуска асинхронных приводов. Самые часто используемые серии — ПМА 2100, 211, 6202, 6100,6102, 5102,5100.

ОГЛАВЛЕНИЕ

  • Конструкция и назначение устройства
  • Принцип действия
  • Классификация и маркировка
  • Цифровые обозначения в маркировке

Конструкция и назначение устройства

Простота конструкции, а также надежность делают их незаменимыми. Цена также вполне приемлема и потребитель всегда может выбрать между 6100, 6102, 5102, 5100, 6202, 2100 или другими моделями из номенклатурного списка работающими от 220в или 380в.

Они применяются для непрямого управления подачей тока нагрузки на обмотку потребителя. Данный принцип используется в большинстве электроустановок, позволяя исключить поражение обслуживающего персонала высоким напряжением, цена такого решения – сохраненная жизнь. Напряжение, подаваемое на обмотку аппарата, не может быть выше 380 в, при этом, проходящее через его рабочие контакты напряжение, может достигать 600 вольт, а рабочий ток 160 ампер.

Конструктивно прибор состоит из:

  • корпуса;
  • силовых и вспомогательных контактов;
  • сердечника и катушки.

Сердечник набран из штампованной электротехнической стали и разделен на две половины Ш-образной формы, расположенные зеркально друг к другу вытянутыми окончаниями. Одна из них закрепляется в основании корпуса, другая соединяется с подвижной верхней частью несущей силовые контакты. Хотя в большинстве промышленных электросетей применяется магнитный пускатель ПМА 4100, любая другая версия имеет идентичное строение с некоторыми функциональными отличиями. Например, выпускаются аппараты типов  6100,6102, 5102,5100 или 211. Цена их различается и для каждой конкретной схемы, и рабочего напряжения — 220в/380в, подбирается свой вариант.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

На среднюю часть нижней половины сердечника надевается съемный соленоид, рассчитанный на напряжение 220 в или 380 в. В любой из моделей его можно снять, заменив на аналогичный.

Выводы соленоида подключаются к внешним контактам питания аппарата, к ним же подсоединяется питающая линия. Верхняя часть сердечника вместе с крышкой, соединяется с нижней при помощи пружин, разжимающихся в сторону противоположную соединению силовых контактов. Дополнительно устройства могут оснащаться тепловым реле защиты, как например ПМА 4200 и дополнительными контактами по бокам. Последние, применяются для цепей сигнализации или других нужд, согласованных с позициями включения или отключения главных контактов. Их конструктивное исполнение, как и количество также бывает различным. Например, в сериях 6100,6102, 5102,5100, 6202 оно одинаково, в  отличие от 211.

Предусматривается два блока дополнительных контактов смыкаемых, либо размыкаемых синхронно при смыкании или размыкании блока основных.

Принцип действия

Основан на явлении электромагнитной индукции. При пропускании тока через катушку индуктивности помещенный внутрь нее стальной сердечник намагничивается, начиная работать как электромагнит. Используя относительно безопасное напряжение 220 в для управления катушкой оператор одновременно подает ток высокой мощности, не подвергая себя опасности так как связь между компонентами цепи осуществляется через магнитное поле. Характеристики соленоида полностью соответствуют параметрам электрической сети, что делает этот вид коммутирующих устройств универсальными. В случае необходимости всегда можно взаимозаменить 6100,6102, 5102,5100, 2100, 211 и другие модели, как правило, разница бывает некритичной.

Схемы подключения различных ПМА

Намагниченная нижняя часть сердечника притягивает верхнюю, преодолевая силу упругости. Основной блок контактов замыкается приводя в противоположное положение, находившиеся в покое боковые контакты. При отключении питания катушки, ее сердечник размагничивается, верхняя часть под давлением пружин возвращается в исходное положение, вместе с основными и боковыми контактами.

Классификация и маркировка

Оборудование типа ПМА имеют стандартную цифровую маркировку, вроде 5102, 5100, 211, 2100, по которой можно узнать характеристики прибора, а также возможность его установки в электрическую схему, имеющую определенные параметры. Например, маркировка ПМА 3100, означает, что он предназначен для цепей с нагрузкой по току до 40 А, не оснащен реле, не является реверсивным, предназначен для работы в цепях переменного тока с напряжением 380 вольт. Класс безопасности IP00.

В отличие от него, пускатель ПМА 5200 предназначен для токовой нагрузки до 100 А включительно, и оснащен тепловым защитным реле, все остальные характеристики идентичны. Все параметры прибора зашифрованы в цифровом обозначении, а для удобства расшифровки используется специальная таблица.

Цифровые обозначения в маркировке

Маркировки на ПМА

Подбор магнитных пускателей осуществляется на основании электротехнического расчета с учетом максимального и аварийного режимов нагрузки. Чтобы наиболее точно подобрать оборудование, необходимо ознакомиться с паспортными данными каждого типа пускателей, выбирая между 5102,5100 или 211. Для различных условий работы, выпускаются устройства в пыле, влаго, защищенном корпусе, а также с дополнительной защитой магнитной катушки.

electricvdele.ru

Пускатели серии ПМЕ, ПМА - Промтех-электро

предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц.

При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели ПМЕ осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Пускатели ПМЕ применяются для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.



Расшифровка обозначений

ПМЕ XXX

  • ПМЕ - обозначение серии магнитного пускателя
  • X - исполнение пускателя по номинальному току
  • X - степень защиты
  • X - назначение и наличие теплового реле:
    • 1 - нереверсивный без теплового реле;
    • 2 - нереверсивный с тепловым реле;
    • 3 - реверсивный без теплового реле;
    • 4 - реверсивный с тепловым реле



Каталог пускателей ПМА

Каталог пускателей ПМЕ





Пускатель ПМА   предназначены для остановки, пуска, реверсирования  трехфазных асинхронных низковольтных электродвигателей переменного тока.

Основные характеристики и особенности пускателей ПМА.

  • Номинальный ток главных контактов 40А.
  • Номинальное напряжение корпуса 660В, номинальное напряжение главной цепи 380В.
  • Возможно реверсивное и нереверсивное исполнение пускателей ПМА.
  • Комплектуются тепловыми реле для защиты электродвигателей от токов перегрузки, обрывы и перекоса фаз.
  • Пускатели ПМА в безкорпусном исполнении могут комплектовать реле РТТ 21ХХ на токи 10: 12,5: 16: 20: 25: 32: 40А
  • Пускатели в корпусе (степень защиты IP0) могут комплектоваться реле РТТ 141 (4-34А)
  • ПМА со степенью защиты IP 00 имеют климатическое исполнение и категорию размещения УХЛ4, со степенью защиты IP40 УХЛ3.

В зависимости от количества серебра на контактных площадках главных контактов, пускатели ПМА имеют класс износостойкости А,Б,В. По умолчанию поставляются с классом износостойкости В (0,3 млн. циклов срабатывания при режиме работы АС3).

Условия монтажа и размещения пускателей ПМА.

Монтаж производится на вертикальную поверхность при помощи монтажных винтов, с наклоном не более 15 градусов. Высота над уровнем моря не более 2000 метров (при размещении на высоте от 2000 метров до 4300 метров номинальный ток пускателя снижается на 10%).
Пускатели ПМА  устанавливаются в помещения с невзрывоопасной средой, в которой отсутствуют агрессивные газы, в концентрациях, которые могут привести к разрушению конструкции.



Особенности конструкции.

В зависимости от величин, пускатели имеют разную конструкцию. К примеру, контакторы пускателей 3-й величины имеют прямоходовую Ш-образную магнитную систему. Данная система состоит из якоря и сердечника, которые убраны в пластмассовый корпус.  У контакторов пускателей 4-й,5-й,6-й величин иная магнитная система – прямоходовая магнитная система  П-образного вида. Если вместе с пускателем используют тепловое реле, то его крепят к пускателю при помощи специального угольника.



Расшифровка

  • ПМА обозначение серии
  • 3 - обозначение номинального тока 40А
  • Обозначение пускатели по наличию тепловго реле и исполнению по реверсированию:
    • 1 пускатель без реле нереверсинвого типа
    • 2 нереверсивного типа с тепловым реле
    • 3 без теплового реле, реверсивного типа
    • 4 с тепловым реле реверсивного типа
  • Обозначение по степени защиты (наличие защитного корпуса)
    • 0 IP 00 без защитной оболочки
    • 1 IP 40 c в защитнйо оболочке
  • Обозначение по номинальному напряжению магнитной катушки
  • Обозначение по климатическому исполнению и категории размещения



 Габаритные и установочные размеры

ПМЕ

Рисунок 1. Пускатель серии ПМЕ нереверсивный с реле

Рисунок 2. Пускатель серии ПМЕ реверсивный с реле


Рисунок 3. Пускатель серии ПМЕ в защитном корпусе


Тип пускателя

Рисунок

L, мм

H, мм

B1, мм

B2, мм

A1, мм

A2, мм

ПМЕ-211 УХЛ4 В

1

89

116

93

-

75

75

ПМЕ-212 УХЛ4 В

170

ПМЕ-213 УХЛ4 В

2

200

130

130

-

170

100

ПМЕ-214 УХЛ4 В

170

ПМЕ-221 У3 В

3

150

154

222

-

100

150

ПМЕ-222 У3 В

-

Товары в категории

Пускатель магнитный 25А ~ 36В рев 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-214)

Пускатель магнитный 10А ~220В 2НО+1НЗ ПМА КЗЭА (ПМА-0107)

Пускатель магнитный 25А ~ 36В 2НО+2НЗ ПМЕ КЗЭА (ПМЕ-211)

Пускатель магнитный 10А ~380В IP40 2НО+1НЗ ПМА КЗЭА (ПМА-0217)

Пускатель магнитный 25А ~ 36В IP40 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-222)

Пускатель магнитный 25А ~110В 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-212)

Пускатель магнитный 25А ~110В 2НО+2НЗ ПМЕ КЗЭА (ПМЕ-211)

Пускатель магнитный 25А ~127В IP40 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-222)

Пускатель магнитный 25А ~220В 2НО+2НЗ ПМЕ КЗЭА (ПМЕ-211)

Пускатель магнитный 25А ~220В 1НО ПМЕ КЗЭА (ПМЕ-211)

Пускатель магнитный 25А ~220В 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-212)

Пускатель магнитный 25А ~220В IP40 1НО РТТ-141 25А ПМЕ КЗЭА (ПМЕ-222)

Пускатель магнитный 25А ~220В рев 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-214)

Пускатель магнитный 25А ~220В IP40 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-222)

Пускатель магнитный 25А ~220В 1НО РТТ-141 25А ПМЕ КЗЭА (ПМЕ-212)

Пускатель магнитный 25А ~220В IP40 2НО+2НЗ ПМЕ КЗЭА (ПМЕ-221)

Пускатель магнитный 25А ~380В 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-212)

Пускатель магнитный 25А ~380В рев 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-214)

Пускатель магнитный 25А ~380В IP40 2НО+2НЗ РТТ-141 25А ПМЕ КЗЭА (ПМЕ-222)

Пускатель магнитный 25А ~380В 2НО+2НЗ ПМЕ КЗЭА (ПМЕ-211)

Пускатель магнитный 25А ~380В рев 2НО+2НЗ ПМЕ КЗЭА (ПМЕ-213)

Пускатель магнитный 10А ~380В IP40 2НО+1НЗ ПМА КЗЭА (ПМА-0117)

Пускатель магнитный 10А ~380В 2НО+1НЗ ПМА КЗЭА (ПМА-0207)

Пускатель магнитный 10А ~380В IP40 3НО+2НЗ ПМА КЗЭА (ПМА-0211)

Пускатель магнитный 40А ~110В 2НО+2НЗ ПМА КЗЭА (ПМА-3100)

Пускатель магнитный 40А ~220В 2НО+2НЗ ПМА КЗЭА (ПМА-3100)

Пускатель магнитный 40А ~220В IP40 2НО+2НЗ ПМА КЗЭА (ПМА-3110)

Пускатель магнитный 40А ~220В IP40 2НО+2НЗ РТТ-141 34А ПМА КЗЭА (ПМА-3210)

Пускатель магнитный 40А ~220В рев 2НО+2НЗ ПМА КЗЭА (ПМА-3300)

Пускатель магнитный 40А ~220В 2НО+2НЗ РТТ-211 40А ПМА КЗЭА (ПМА-3200)

Пускатель магнитный 40А ~380В 2НО+2НЗ ПМА КЗЭА (ПМА-3100)

Пускатель магнитный 40А ~380В 2НО+2НЗ РТТ-141 34А ПМА КЗЭА (ПМА-3200)

Пускатель магнитный 63А ~ 36В IP40 2НО+2НЗ ПМА ЗЭТА (ПМА-4110)

ПМЕ-212, 25А, 220В, IP00

ПМЕ-212, 25А, 380В, IP00

ПМЕ-213, 25А, 220В, IP00

ПМЕ-213, 25А, 380В, IP00

ПМЕ-214, 25А, 220В, IP00

ПМЕ-214, 25А, 380В, IP00

ПМЕ-221, 25А, 220В, IP30

ПМЕ-221, 25А, 380В, IP30

ПМЕ-222, 25А, 220В, IP30

ПМЕ-222, 25А, 380В, IP30

ПМА-3100, 40А, 220В, IP00

ПМА-3100, 40А, 380В, IP00

ПМА-3110, 40А, 220В, IP40

ПМА-3110, 40А, 380В, IP40

ПМА-3200, 40А, 220В, IP00

ПМА-3200, 40А, 380В, IP00

ПМА-3210, 40А, 220В, IP40

ПМА-3210, 40А, 380В, IP40

ПМА-3300, 40А, 220В, IP00

ПМА-3300, 40А, 380В, IP00

ПМА-3400, 40А, 220В, IP00

ПМА-3400, 40А, 380В, IP00

ПМА-4100, 63А, 110В, IP00

ПМА-4100, 63А, 220В, IP00

ПМА-4100, 63А, 380В, IP00

ПМА-4110, 63А, 220В, IP40

ПМА-4110, 63А, 380В, IP40

ПМА-4120, 63А, 220В, IP54

ПМА-4120, 63А, 380В, IP54

ПМА-4130, 63А, 220В, IP40

ПМА-4130, 63А, 380В, IP40

ПМА-4140, 63А, 220В, IP54

ПМА-4140, 63А, 380В, IP54

ПМА-4200, 63А, 220В, IP00

ПМА-4200, 63А, 380В, IP00

ПМА-4210, 63А, 220В, IP40

ПМА-4210, 63А, 380В, IP40

ПМА-4220, 63А, 220В, IP54

ПМА-4220, 63А, 380В, IP54

ПМА-4230, 63А, 220В, IP40

ПМА-4230, 63А, 380В, IP40

ПМА-4240, 63А, 220В, IP54

ПМА-4240, 63А, 380В, IP54

Кронштейн оси подв. контактов КТ-5000, 100А, (левый/правый)

Механическая блокировка для КТ-5000

КТП-6013Б, 100А, 110В, 2з+2р, 3 полюса

КТП-6013Б, 100А, 220В, 2з+2р, 3 полюса

КТП-6023Б, 160А, 110В, 2з+2р, 3 полюса

КТП-6023Б, 160А, 220В, 2з+2р, 3 полюса

КТП-6033Б, 250А, 110В, 2з+2р, 3 полюса

КТП-6033Б, 250А, 220В, 2з+2р, 3 полюса

КТП-6043Б, 400А, 110В, 2з+2р, 3 полюса

КТП-6043Б, 400А, 220В, 2з+2р, 3 полюса

КТП-6053Б, 630А, 110В, 2з+2р, 3 полюса

КТП-6053Б, 630А, 220В, 2з+2р, 3 полюса

xn----itbbuddngbkhsf1bzi.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
